Betonarme Tasarım Rehberi 2026 (TBDY 2018 + TS 500 Topic Hub)

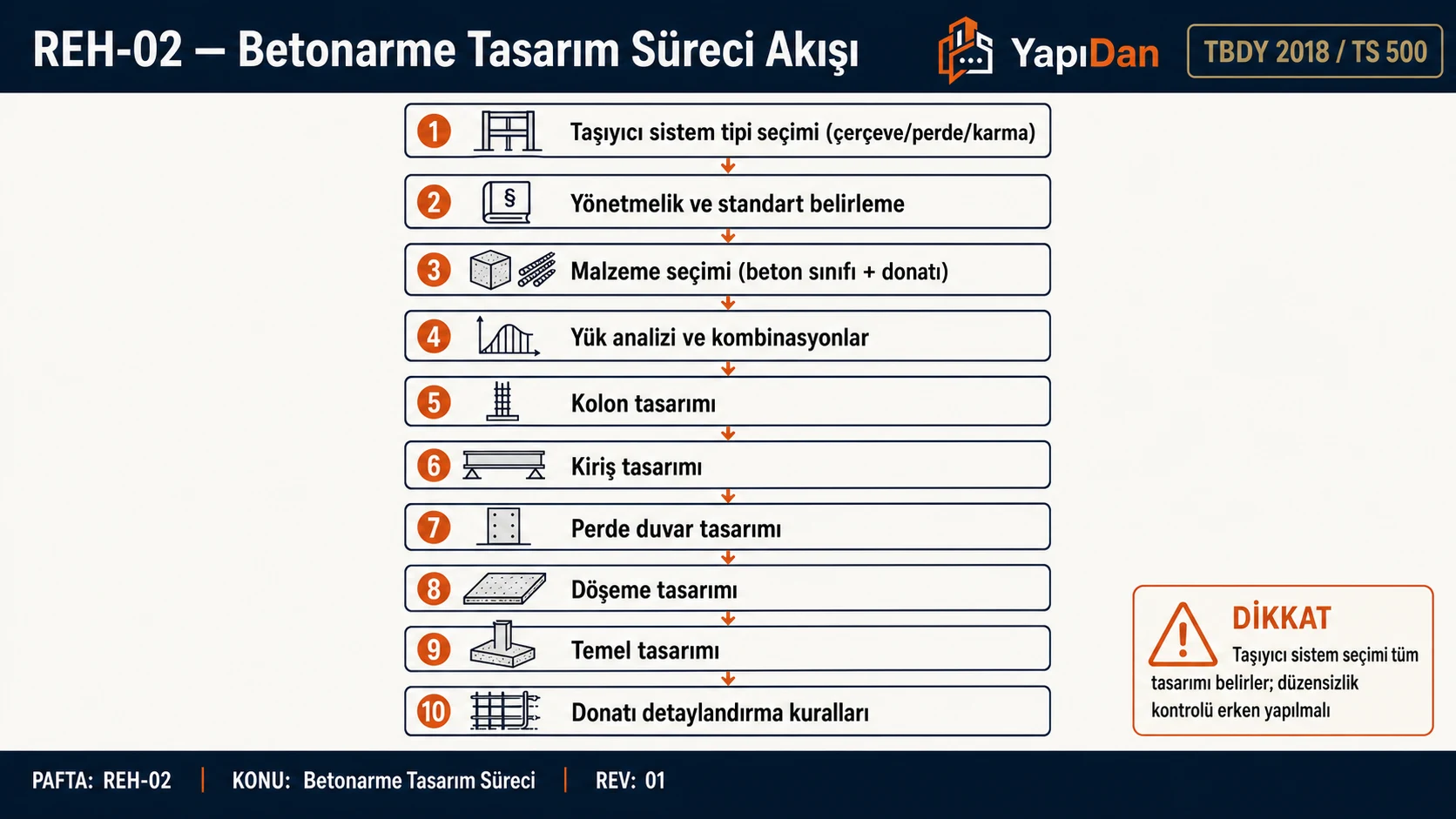

Betonarme, Türkiye bina stokunun %90'ından fazlasını oluşturan ve sismik tasarım açısından en kapsamlı kuralları olan taşıyıcı sistem malzemesidir. Doğru uygulandığında ekonomik, dayanıklı ve sünek bir davranış gösterir; ancak detaylandırma hatası, beton kalitesi zaafı veya donatı seçiminde gözden kaçan tek bir kontrol yapıyı deprem altında kırılgan hale getirebilir. Bu rehber, TS 500 + TBDY 2018 altında betonarme tasarımının hangi kararlarla, hangi sırayla verileceğini topic hub formatında sunar ve tüm alt başlıklar için derinlemesine içeriklere yönlendirir.

📋 İçindekiler

1. Betonarme Nedir ve Neden Hakim?
2. Yönetmelik ve Standartlar
3. Malzeme Seçimi (Beton + Donatı)
4. Taşıyıcı Sistem Tipleri
5. Kolon Tasarımı Özeti
6. Kiriş Tasarımı Özeti
7. Perde Duvar Tasarımı Özeti
8. Döşeme Tasarımı Özeti
9. Temel Tasarımı Özeti
10. Donatı Detaylandırma Kuralları
11. Hesap ve Analiz Araçları
12. SSS

1. Betonarme Nedir ve Neden Hakim?

Betonarme, beton (basınca dayanıklı) + donatı çeliği (çekmeye dayanıklı) kombinasyonuyla oluşan kompozit yapı malzemesidir. İki malzemenin birleştiği noktada (aderans), iç kuvvetler çeliğe aktarılır; böylece kesit hem basınca hem çekmeye dirençli hale gelir.

1.1 Türkiye'de betonarme payı

Tablo: 1.1 Türkiye'de betonarme payı özeti.

Betonarmenin bu kadar yaygın olmasının üç sebebi:

1. Yerel üretim: Agrega, çimento, donatı Türkiye'de bol
2. Düşük kalifikasyon eşiği: Kaba işçilik yeterli (çelikte kaynak uzman gerektirir)
3. Yangın ve korozyon direnci: Pas payı beton tarafından korunur

1.2 Betonarme tasarımı neden zor?

Mekanik olarak basit görünmesine rağmen, betonarme tasarımında dokuz ayrı kontrol tek kesitin güvenliğini belirler:

• Eğilme momenti (çekme ve basınç donatısı ayrı)
• Kesme kuvveti (beton + etriye katkısı)
• Burulma (ek etriye ve boyuna donatı)
• Aderans (pas payı + donatı dış yüzey geometrisi)
• Burkulma (narin kesitlerde)
• Süneklik (TBDY 2018 sarılma kuralları)
• Çatlak kontrolü (servis yüklerinde)
• Sehim (uzun vadeli + anlık)
• Dayanıklılık (karbonatlaşma, klor difüzyonu)

Bu kontrollerin her biri ayrı formül grubu gerektirir; hiçbir yazılım mühendisin kontrol listesini tamamen değiştiremez.

2. Yönetmelik ve Standartlar

Betonarme tasarımında başvurulan temel dokümanlar:

Tablo: 2. Yönetmelik ve Standartlar özeti.

2.1 Yönetmelikler arası hiyerarşi

TBDY 2018 > TS 500 > Eurocode 2 > TS 708/206 sırasıyla önceliğe sahiptir:

• Deprem performansını etkileyen parametrelerde TBDY 2018 önceliklidir
• Genel betonarme hesabında TS 500 esasdır
• Eurocode 2 alternatif yaklaşım olarak kabul edilir (yabancı yatırımcı projelerinde)

Daha ayrıntılı karşılaştırma: TS 500 vs Eurocode 2.

2.2 Malzeme güvenlik katsayıları

Tablo: 2.2 Malzeme güvenlik katsayıları özeti.

TS 500 ve TBDY 2018 aynı güvenlik katsayılarını kullanır.

3. Malzeme Seçimi (Beton + Donatı)

3.1 Beton sınıfı seçimi

TS EN 206 maruziyet sınıfları üzerinden karar:

Tablo: 3.1 Beton sınıfı seçimi özeti.

Konut projelerinde çoğu kat için C25/30-C30/37 yeterlidir. Detaylı açıklama: Beton sınıfı seçimi ve dayanım gereksinimleri ve beton siniflari terimi sözlük referansı.

3.2 Karşılaştırmalar

• C25 vs C30
• C35 vs C40 beton karşılaştırması

3.3 Donatı sınıfı seçimi

TS 708 uyumlu donatı sınıfları:

Tablo: 3.3 Donatı sınıfı seçimi özeti.

TBDY 2018 Madde 7.2.5: Deprem bölgelerinde B420A yasaktır; en az B420C gerekli.

Detaylı karşılaştırma: S420 vs S500 donatı, donatı sınıfları sözlüğü.

3.4 Beton karışım dizaynı

Beton karışım hesabı üç yönlü optimizasyon gerektirir:

1. Mukavemet: Çimento/su oranı ile
2. İşlenebilirlik: Agrega gradasyonu ve akıcılık
3. Dayanıklılık: Pas payı + çimento dozajı + kür süresi

Pratik rehber: Beton karışım hesabı pratik rehber.

4. Taşıyıcı Sistem Tipleri

TBDY 2018 üç betonarme taşıyıcı sistem tanımlar:

4.1 Çerçeve sistemi

Kolon + kiriş birleşimleriyle oluşur; yanal yükler tamamen çerçeve hareketiyle karşılanır.

• Uygulanabilir yükseklik: 30 m altı
• Avantaj: Mimari esneklik, bölme duvar serbestisi
• Dezavantaj: Büyük kat ötelenmesi, yüksek kolon kesitleri
• R değeri: 8 (süneklik yüksek), 4 (sınırlı)

4.2 Perde-çerçeve sistemi

Perde duvarlar yanal rijitliğin %70-90'ını sağlar; çerçeve düşey yük taşır + ek rijitlik katar.

• Uygulanabilir yükseklik: 30-90 m
• Avantaj: Düşük kat ötelenmesi, ekonomik
• Dezavantaj: Mimari sınırlı (perde yerleştirme serbestliği düşük)
• R değeri: 7 (süneklik yüksek), 3 (sınırlı)

Türkiye'deki konut yapılarının yaklaşık %75'i perde-çerçeve sistemidir.

Karşılaştırma: Taşıyıcı duvar vs çerçeve sistemi.

4.3 Çift taraflı perde sistemi (tüp içinde tüp)

İç çekirdek (asansör/merdiven etrafında perde) + dış çevre perde; iki sistem birlikte çalışır.

• Uygulanabilir yükseklik: 90-200 m
• Avantaj: Çok yüksek rijitlik, düşük drift
• Dezavantaj: Yüksek maliyet, karmaşık tasarım
• R değeri: 6-7 (proje özel analiz)

5. Kolon Tasarımı Özeti

Betonarme kolon, düşey yükleri + yanal deprem kuvvetini temele aktaran ana elemandır. Kolon tasarımında beş karar birlikte çözülür:

1. Boyut: Minimum 300×300 mm (dikdörtgen), Ø300 (dairesel)
2. Boyuna donatı: ρ = 0,01-0,04 arasında
3. Enine donatı: Sarılma bölgesi + orta bölge ayrı
4. Birleşim: Kolon-kiriş düğümü kesme kontrolü
5. Güçlü kolon-zayıf kiriş: ∑Mrc ≥ 1,2·∑Mrb

Detaylı uçtan uca örneklerle: Betonarme Kolon Tasarımı Mühendis Rehberi — iki tam sayısal örnek (400×400 kare + Ø500 dairesel).

5.1 Kolon hesap araçları

• Dikdörtgen Kesit Moment Kapasitesi
• N-M Etkileşim Diyagramı
• Etriye Aralığı Hesabı
• Euler Burkulma

5.2 İlgili sözlük ve makale

• Betonarme Kolon Nedir?
• Narinlik Oranı
• Plastik Mafsal

6. Kiriş Tasarımı Özeti

Kirişler, döşeme yüklerini kolonlara aktarır; deprem altında enerji sönümleyen plastik mafsal bölgesini oluşturur.

6.1 Kiriş hesap adımları

1. Yük dağılımı: Döşemeden gelen yük tributari alana göre
2. Moment analizi: Sürekli kiriş analizi (momentum dağılım / sonlu eleman)
3. Eğilme donatısı: As = Md/(fyd · 0,9 · d) + çift donatı kontrolü
4. Kesme donatısı: Asw/s minimum + kapasiteden kesme
5. Kiriş sonu sarılma: 2h uzunlukta yoğun etriye
6. Birleşim ankrajı: Üst donatının kolon içinde kıvrılması

6.2 Pratik rehber ve makale

• Kirişlerde Kesme Kuvveti Tasarımı TS 500 — hesap örnekleriyle
• Eğilme Momenti
• Kesme Kuvveti
• Sehim Hesabı

6.3 Kiriş hesap araçları

• Basit Kiriş Analizi
• Kiriş Sehim Hesabı
• Dikdörtgen Kesit Moment

7. Perde Duvar Tasarımı Özeti

Perde duvarlar, deprem enerjisinin %70-90'ını karşılayan ana yanal yük elemanlarıdır. Tasarım adımları:

1. Uzunluk ve konum: Plan simetrisi + burulma kontrolü
2. Kalınlık: Min. 200 mm (DTS 1-2), 150 mm (DTS 3-4)
3. Uç bölgesi: ℓu = max(Hw/6, 2bw, 150 mm)
4. Boyuna donatı: ρ ≥ 0,002, uç bölgede min. 8 adet
5. Yatay donatı: İki sıra Ø10 minimum
6. Birleşimi: Kolon/kirişe tam ankraj

7.1 Detay rehber

• Perde duvar tasarımı ve hesap örnekleri
• Perde Duvar Tasarımı Hesap Aracı

7.2 Perde-kiriş birleşimi

Özel koşullarda perdenin kirişle birleşim noktası burulma+kesme odaklı tasarım gerektirir. Detay makale: Kolon-kiriş birleşim bölgesi tasarımı TBDY 2018.

8. Döşeme Tasarımı Özeti

Döşeme türü seçimi, bina tipik açıklığı ve işlevine göre:

Tablo: 8. Döşeme Tasarımı Özeti özeti.

8.1 Detaylı karşılaştırma ve hesap

• Betonarme döşeme türleri ve seçim kriterleri
• Döşeme Kalınlığı Hesabı
• Zımbalama Kontrolü
• Kaset döşeme sözlüğü
• Asmolen döşeme sözlüğü
• Hollowcore döşeme sözlüğü

9. Temel Tasarımı Özeti

Temel, üst yapı yüklerini zemine aktaran elemandır; tipi zemin taşıma gücü + yük seviyesine göre belirlenir:

Tablo: 9. Temel Tasarımı Özeti özeti.

9.1 Detaylı rehber

• Temel Tasarımı Rehberi (Pillar)
• Kazıklı temel tasarımı adım adım rehber
• Şeritli temel boyutlandırma örnekleri
• Temel Boyutlandırma Hesap Aracı
• Radye Temel
• Kazık Temel
• Temel Türleri

10. Donatı Detaylandırma Kuralları

10.1 Pas payı

Tablo: 10.1 Pas payı özeti.

Detay: Pas Payı Nedir?.

10.2 Bindirme boyu

TS 500 Madde 9.2:

$$l_b = \frac{\phi \cdot f_{yd}}{4 \cdot f_{bd}}$$

Tipik değerler (B420C + C25/30):

• İyi koşullarda: lb ≈ 40φ
• Zayıf koşullarda: lb ≈ 60φ
• TBDY 2018 kolon boyuna donatısı için 1,25 çarpanı

Pratik hesap: Donatı Bindirme Boyu Aracı.

10.3 Kanca ve kıvrım

• Etriye kancası: 135° + 10Ø uzatma (TBDY 2018 zorunlu)
• Kiriş üst donatı ankrajı: Kolon içinde 12Ø kıvrım + 90° kanca
• Temelde donatı: 45° veya 90° kıvrım, pas payı dikkate alınarak

10.4 Aderans

Donatı yüzeyi nervürlü olmalı (TS 708). Düz yüzeyli donatı TBDY 2018'de yasaktır. Detay: Aderans Nedir?.

11. Hesap ve Analiz Araçları

11.1 Kesit tasarım araçları

• Dikdörtgen Kesit Moment Kapasitesi
• N-M Etkileşim Diyagramı
• Etriye Aralığı
• Donatı Bindirme Boyu

11.2 Eleman hesap araçları

• Basit Kiriş
• Kiriş Sehim
• Atalet Momenti
• Winkler Kiriş
• Perde Duvar Tasarımı
• Döşeme Kalınlığı
• Zımbalama Kontrolü

11.3 Malzeme ve dayanıklılık

• Beton Dayanım Hesabı
• Beton Sınıfı
• Karbonatlaşma Hesabı
• Yangın Dayanımı

11.4 Pratik rehber makaleler

• Beton karışım hesabı pratik rehber
• İnşaat metraj ve keşif hesaplama teknikleri
• Yapı maliyeti hesaplama — güncel birim fiyatlar

12. Sıkça Sorulan Sorular (SSS)

Frontmatter FAQ bölümünde 10 temel soru yanıtlanmıştır; ek sorular için sozluk terimi sözlük bölümünü ve topluluk konusu forumunu inceleyebilirsiniz.

Sonraki Adımlar

Önerilen okuma sırası (ilk kez okuyorsanız)

1. TBDY 2018 Rehberi — Yönetmelik çerçevesi
2. Beton Sınıfı Seçimi
3. Betonarme Kolon Tasarımı
4. Perde Duvar Tasarımı
5. Temel Tasarımı Rehberi

İlgili rehberler

• TBDY 2018 Rehberi
• Temel Tasarımı Rehberi
• Geoteknik Rehberi
• Deprem Yüküne Göre Bina Analizi

Yönetmelik ve standart atıfları

• TS 500 (2000) — Betonarme yapıların tasarım ve yapım kuralları
• TBDY 2018 Bölüm 7 — Betonarme deprem tasarımı
• TS EN 1992-1-1 (Eurocode 2) — Alternatif yaklaşım
• TS 708 — Donatı çelikleri
• TS EN 206 — Beton özellikleri

İlgili Hesaplama Araçları

Bu konuyla bağlantılı ücretsiz mühendislik hesaplama araçları:

• Deprem Yükü Hesaplama (TBDY 2018)
• Bina Periyodu Hesaplama
• Deprem Tasarım Sınıfı (DTS) Hesaplama
• Beton Metrajı Hesaplama

Önemli Mühendislik Uyarısı: Bu içerik yalnızca bilgilendirme amaçlıdır; nihai tasarım, hesap ve uygulama kararları, güncel yönetmelikler ile proje koşulları çerçevesinde yetkili bir inşaat mühendisinin denetiminde alınmalıdır. Sayısal örnekler ve formüller genel mühendislik pratiğini yansıtır; her projenin kendine özgü zemin, yük ve çevre koşulları proje müellifince ayrıca değerlendirilmelidir.
