Betonarme Kolon Tasarımı Mühendis Rehberi 2026

Betonarme kolon, düşey yükleri temele aktaran ve deprem sırasında yatay ötelenme direncinin büyük bölümünü üstlenen ana taşıyıcı elemandır. Bir kolonun doğru tasarımı; boyutun, donatının, sarılma detayının ve birleşim bölgesinin sayısal kontrolüyle sağlanır. Bu rehber, TBDY 2018 (Türkiye Bina Deprem Yönetmeliği) ve TS 500 kurallarına göre, iki tam sayısal örnek üzerinden kolon tasarımını uçtan uca gösterir; denetçi gözüyle sık yapılan hataları ve güçlü kolon–zayıf kiriş kontrolünü özetler.

📋 İçindekiler

1. Giriş: Betonarme Kolon Tasarımının Önemi
2. Kolonun Mekanik Davranışı
3. TBDY 2018 Kolon Tasarım Prensipleri
4. TS 500 Tasarım Esasları
5. Malzeme Seçimi
6. Yük Analizi ve Kombinasyonlar
7. Örnek 1: 400x400 mm Kolon Tasarımı
8. Örnek 2: Ø500 Dairesel Kolon
9. Güçlü Kolon–Zayıf Kiriş Kontrolü
10. Sarılma Bölgesi Detayları
11. Kolon-Kiriş Birleşim Bölgesi
12. Sık Yapılan Hatalar ve Denetçi Notları
13. Yazılım Kullanımı (ideCAD, SAP2000, ETABS)
14. TBDY 2018 → 2025 Taslak Güncelleme Etkisi
15. Sıkça Sorulan Sorular (SSS)

1. Giriş: Betonarme Kolon Tasarımının Önemi

Deprem kayıplarının önemli bir bölümü kolonların ani göçmesinden kaynaklanır. 1999 Kocaeli–Düzce, 2011 Van ve 2023 Kahramanmaraş depremlerinde incelenen hasar raporları, yıkılan binaların büyük çoğunluğunda ortak bir desen göstermektedir: yetersiz kolon kesiti, düşük enine donatı ve yanlış sarılma detayı. TBDY 2018’in getirdiği katı kolon kuralları tam da bu zayıflıkları hedef alır.

Kolon tasarımının üç temel başarı kriteri:

1. Kapasite: Kolon, eksenel yük + çift eksenli eğilme + kesme etkileri altında yeterli dayanıma sahip olmalı.
2. Süneklik: Yatay yer hareketi sırasında büyük deplasmanı enerji sönümleyerek karşılayabilmeli.
3. Hiyerarşi: Plastik mafsal, kolonda değil kirişte oluşmalı (güçlü kolon–zayıf kiriş ilkesi).

Bu üç hedef, boyut + düşey donatı + enine donatı + sarılma + birleşim olmak üzere beş tasarım kararının birlikte doğru çözülmesini gerektirir. Rehberin geri kalanı bu beş kararı sayısal zeminde işler.

2. Kolonun Mekanik Davranışı

Kolon, üç yükün süperpozisyonu altında çalışır:

2.1 Eksenel basınç

Düşey yüklerden kaynaklanan $N_d$ (tasarım eksenel kuvveti), beton ve boyuna donatı tarafından birlikte karşılanır. Saf basınç altında dayanım:

$$N_{\text{r,0}} = 0{,}85 \, f_{cd} \, (A_c - A_s) + f_{yd} \, A_s$$

Burada:

• $A_c$: Brüt kesit alanı (mm²)
• $A_s$: Toplam boyuna donatı alanı (mm²)
• $f_{cd}$: Beton tasarım dayanımı ($f_{ck}/1{,}5$)
• $f_{yd}$: Çelik tasarım akma dayanımı ($f_{yk}/1{,}15$)

2.2 Eğilme

Deprem veya rüzgâr yanal yüklerinin oluşturduğu $M_d$ moment, kesitte normal kuvvet–moment etkileşimini tetikler. Bu durum N–M etkileşim diyagramı ile değerlendirilir; saf basınç, dengeli durum ($\varepsilon_c = 0{,}003$, $\varepsilon_s = \varepsilon_{yd}$) ve saf eğilme üç referans noktadır.

2.3 Kesme

Kolon yüksekliği boyunca yatay deprem kuvveti sürekli kesme doğurur. Kesme kapasitesi aşıldığında ani gevrek göçme görülür; bu nedenle kapasitesi her zaman eğilme kapasitesinin üstünde kalmalıdır (kapasite tasarımı ilkesi).

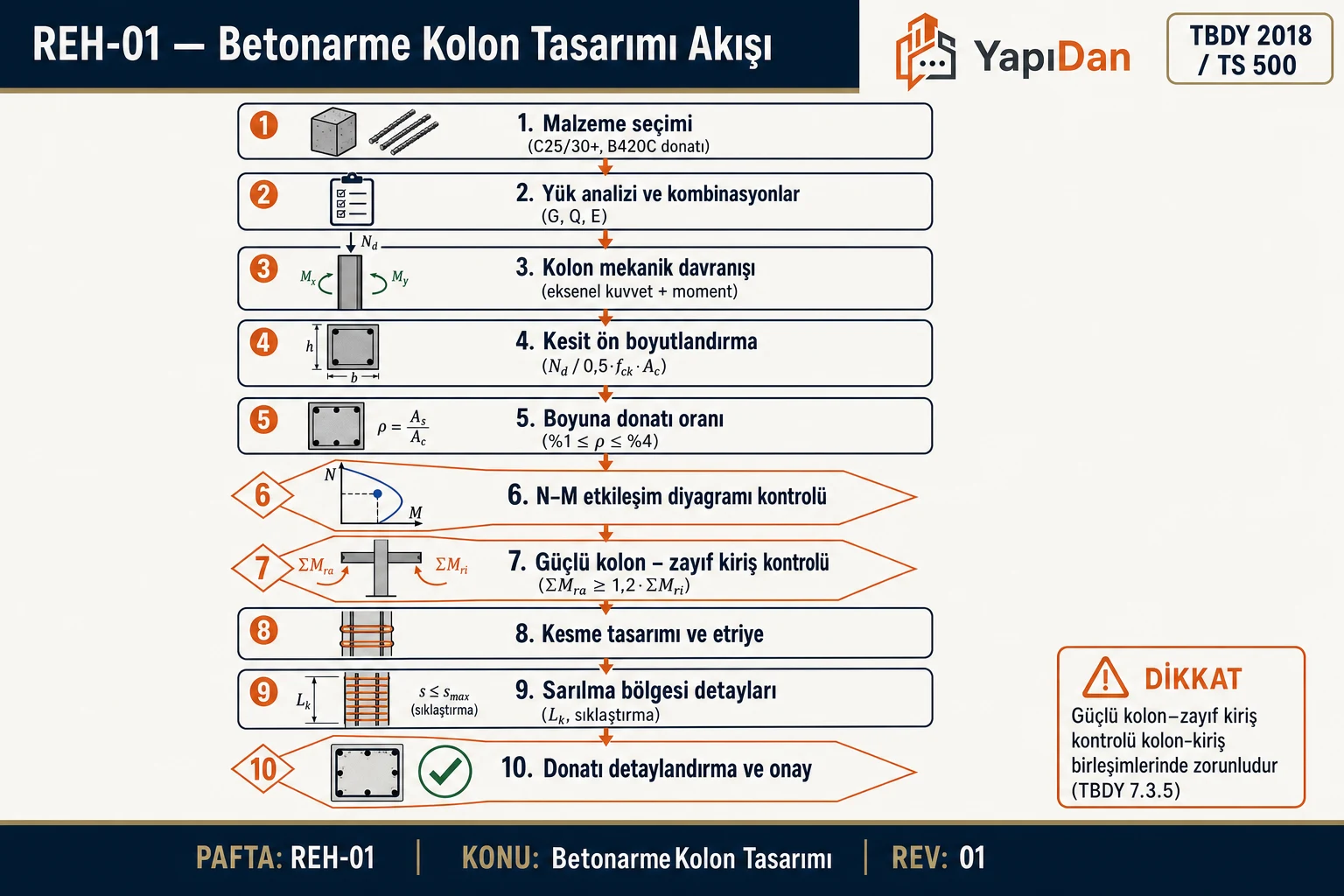

flowchart LR
  A[Yük çıkarımı] --> B[Kombinasyonlar]
  B --> C[N-M kontrolü]
  C --> D[Boyuna donatı seçimi]
  D --> E[Kesme kontrolü]
  E --> F[Sarılma bölgesi]
  F --> G[Birleşim bölgesi]
  G --> H[Güçlü kolon - zayıf kiriş]
  H --> I{Tüm kontroller OK?}
  I -- Hayır --> C
  I -- Evet --> J[Tasarım tamamlandı]

3. TBDY 2018 Kolon Tasarım Prensipleri

TBDY 2018 Bölüm 7.3 betonarme kolon kurallarını ayrıntılı tarif eder. Dört kritik sınır:

3.1 Minimum boyutlar

Tablo: 3.1 Minimum boyutlar özeti.

Ayrıca $h/b \le 7$ (narinlik oranı) ve net kolon yüksekliğinin kesite oranı $l_n/h \le 3$ olan “kısa kolonlar” özel kurallara tabidir.

3.2 Boyuna donatı oranı

$$0{,}01 \le \rho = \frac{A_s}{A_c} \le 0{,}04 \quad \text{(yumuşak bölgelerde)}$$ $$\rho \le 0{,}06 \quad \text{(bindirme bölgelerinde izin verilen üst sınır)}$$

En az 4 adet boyuna donatı zorunludur; köşelerde Ø14 mm’den ince donatı kullanılmaz.

3.3 Eksenel yük sınırı

$$\frac{N_{dm}}{A_c \cdot f_{ck}} \le 0{,}40$$

Deprem kombinasyonunda bu oran aşılırsa kolon gevrek basınç göçmesi riskine girer; boyutlandırma sünek davranışı desteklemez. Denetimde en sık reddedilen kriterdir.

3.4 Enine donatı (etriye)

Sarılma bölgelerinde:

• Etriye çapı: en az Ø8 mm
• Aralık: $s \le \min(6\phi_b,\ 100\ \text{mm},\ b_w/3)$
• Kol uzunluğu (köşeye kadar): 10Ø veya 100 mm’den küçük olmalı

Sarılma bölgesi yüksekliği $l_u$: $l_n/6$, $h$ (kesit en büyük boyutu), 500 mm’nin en büyüğü.

3.5 Kısa kolon özel kuralı

Net yüksekliği kesit boyutuna oranı $l_n/h < 3$ olan kolon “kısa kolon” sayılır. Kısa kolonlarda TBDY 2018 Madde 7.3.8 şu ek kuralları getirir:

• Tüm kolon yüksekliği sarılma bölgesi kabul edilir ($s \le 100$ mm, Ø10 etriye)
• Kesme kapasitesi kontrolü, eğilme kapasitesinden türetilen $V_e$ için 1,2 güvenlik çarpanıyla değerlendirilir
• Perde duvarla çevrili bodrumda bant pencereli kolonlar kısa kolon sayılır; bant pencerenin üstü ve altı özel kuşatma ister
• Kısa kolonun yanında dolgu duvar varsa yarı yükseklik kuralı uygulanır — duvar üst kısmı kolonun etkili yüksekliğini düşürür

Kısa kolon hataları 1999 Marmara ve 2023 Kahramanmaraş depremlerinde en yüksek can kayıplı hasar biçimlerinden biridir; proje aşamasında tespiti kritiktir.

3.6 Kolon narinliği sınıflandırması

Tablo: 3.6 Kolon narinliği sınıflandırması özeti.

Tipik 3 metre yüksekliğindeki konut kolonu 400×400 için $\lambda_k \approx 26$ ile kısa kolon kategorisindedir; büyütülmüş moment gerekmez. 8 metre yükseklikte aynı kesit $\lambda_k \approx 69$ değerine çıkar ve narin kolon kurallarına girer.

4. TS 500 Tasarım Esasları

TS 500 (2000) kolonlar için temel mukavemet denklemlerini kurar; TBDY 2018 bu temelin üzerine deprem sünekliği koşullarını ekler.

4.1 Kısa kolon taşıma gücü

$$N_{\text{r,max}} = 0{,}85 \, f_{cd} \, (A_c - A_s) + f_{yd} \, A_s$$

TS 500 Madde 7.4.1, tasarımda kullanılabilecek üst değeri bunun %80’i olarak sınırlar:

$$N_d \le 0{,}80 \cdot N_{\text{r,max}}$$

Bu, kazara ek moment (accidental eccentricity) etkisini otomatik olarak kapsar.

4.2 Narinlik kontrolü

Etkin narinlik oranı:

$$\lambda_k = \frac{k \cdot l_o}{i}, \quad i = \sqrt{\frac{I}{A_c}}$$

$\lambda_k > 35$ ise kolon “narin” sayılır; ikinci mertebe etkileri için büyütülmüş moment hesabı gerekir.

4.3 Kesme kapasitesi

TS 500 Madde 8.1.4:

$$V_{cr} = 0{,}65 \, f_{ctd} \, b_w \, d \, \left(1 + \gamma \, \frac{N_d}{A_c}\right)$$

$\gamma$: basınçta +0,07, çekmede −0,3 alınır. TBDY 2018 deprem kombinasyonlarında kolonun kesme güvenliği kapasiteden elde edilen kesmeye göre kontrol edilir (aşağıda Bölüm 7.5).

5. Malzeme Seçimi

5.1 Beton sınıfı

Tablo: 5.1 Beton sınıfı özeti.

5.2 Çelik sınıfı

Türkiye’de TBDY 2018 ile birlikte yaygın olarak B420C (S420) kullanılır:

• $f_{yk} = 420$ MPa
• $f_{yd} = 365$ MPa ($\gamma_s = 1{,}15$)
• Min. uzama: %16

B500C (yüksek süneklik) ETABS modellemelerinde öne çıkar; ancak bindirme boyu %20 artar.

5.3 Sünek donatı zorunluluğu

TBDY 2018 Madde 7.2.5, boyuna donatıda uzama ≥ %12 ve çekme akma dayanımının gerçekte $1{,}15 f_{yk}$’yi aşması şartını getirir. Piyasadaki “B420A” düşük süneklik sınıfı bu nedenle deprem bölgelerinde kullanılmaz.

6. Yük Analizi ve Kombinasyonlar

6.1 Temel kombinasyonlar (TS 498 + TBDY 2018)

Tablo: 6.1 Temel kombinasyonlar (TS 498 + TBDY 2018) özeti.

Deprem yükü $E$ için $E = E_h + 0{,}3 E_d$ (DTS yüksek sınıflarda) uygulanır.

6.2 Kritik kombinasyon seçimi

Kolonda tasarım genellikle üç noktadan kontrol edilir:

• Alt: Maksimum $N_d$ + maksimum $M_d$
• Üst: $N_{d,\text{min}}$ (kaldırma) + $M_d$
• Orta: Eksenel+moment taranırken ara noktalar

Her üç nokta N–M etkileşim diyagramında değerlendirilir.

6.3 Deprem analizi yöntemi seçimi

TBDY 2018 Bölüm 5, deprem analizi için üç yöntem tanımlar:

Tablo: 6.3 Deprem analizi yöntemi seçimi özeti.

Kolon tasarımı yöntemden bağımsız olarak aynı sınır durumlara göre kontrol edilir; ancak mod süperpozisyonu ve zaman alanı analizlerinde daha gerçekçi eksenel-moment kombinasyonları elde edilir. Eşdeğer yükte kolon kapasitesi genellikle %10-15 daha fazla yedekli çıkar.

6.4 Döşeme ve kiriş yüklerinin kolonda toplanması

Kolona gelen yüklerin doğru paylaşımı için tributari alan sınırı önemlidir:

$$A_{\text{trib}} = \frac{L_1 + L_2}{2} \cdot \frac{L_3 + L_4}{2}$$

Burada $L_1, L_2$ komşu kolon akslarına mesafe (uzun yön), $L_3, L_4$ diğer yön. Bu hesap döşemenin iki yönlü çalıştığı varsayımına dayanır; tek yönlü döşemede yük aktarımı asıl kiriş üzerine yoğunlaşır. Yazılımlar bu paylaşımı otomatik yapar ancak el hesabıyla mutlaka çapraz kontrol yapılmalıdır.

7. Örnek 1: 400×400 mm Kolon Tasarımı (3 Katlı Konut, Z3 Zemin)

Senaryo. 3 katlı betonarme çerçeve konut, Ankara Çankaya (DTS 2, Z3 zemin), kare kolon, zemin kat dış aks. Beton C30/37, çelik B420C, kat yüksekliği 3.0 m, net kolon boyu $l_n = 2{,}40$ m.

7.1 Yük çıkarımı

Kolon üzerine düşen tributari alan $A_t = 20$ m².

Tablo: 7.1 Yük çıkarımı özeti.

Toplam eksenel yük kombinasyonu (1.4G + 1.6Q):

$$N_d = (1{,}4 \cdot 7{,}0 + 1{,}6 \cdot 2{,}0) \cdot 20 \cdot 3 + 3 \cdot 1{,}4 \cdot 3{,}5 = 768{,}7 \ \text{kN}$$

Deprem kombinasyonundan gelen ek moment: $M_d = 95$ kNm (statik analiz çıktısı).

7.2 Eksenel + moment kontrolü

Eksenel yük sınırı:

$$\frac{N_d}{A_c \cdot f_{ck}} = \frac{768\,700}{400 \cdot 400 \cdot 30} = 0{,}160 \le 0{,}40 \ \checkmark$$

Deprem birlikte $N_{dm}$ (tasarım eksenel kuvveti) hesaplandığında oran 0,18’e çıkar; hâlâ güvenli.

7.3 Donatı seçimi

Deneme: 8 Ø 20 (4 köşe + 4 kenar ortası).

$$A_s = 8 \cdot \pi \cdot \frac{20^2}{4} = 2513 \ \text{mm}^2$$

Donatı oranı:

$$\rho = \frac{2513}{400 \cdot 400} = 0{,}0157 = 1{,}57\% \ \ (0{,}01 \le \rho \le 0{,}04) \ \checkmark$$

N–M etkileşim diyagramında (C30 + B420C, 40 mm paspayı) $(N_d, M_d) = (770, 95)$ noktası kapasite eğrisinin iç tarafında kalır: tasarım güvenli.

7.4 Etriye aralığı (orta bölge)

$$s_{\text{orta}} = \min(12 \phi_b,\ b_w/2,\ 200\ \text{mm}) = \min(240, 200, 200) = 200 \ \text{mm}$$

Seçim: Ø10 / 200 mm.

7.5 Kesme kontrolü (kapasite tasarımı)

Kolon üst-alt uçlardaki moment kapasiteleri: $M_{ra} = M_{r\ddot{u}} \approx 170$ kNm. Kapasiteden kesme:

$$V_e = \frac{M_{ra} + M_{r\ddot{u}}}{l_n} = \frac{2 \cdot 170}{2{,}40} = 141{,}7 \ \text{kN}$$

Kesme kapasitesi (etriye katkısı dahil):

$$V_r = V_c + V_s$$ $$V_c = 0{,}65 \cdot 1{,}28 \cdot 400 \cdot 360 \cdot \left(1 + 0{,}07 \cdot \frac{768\,700}{160\,000}\right) \approx 136 \ \text{kN}$$ $$V_s = \frac{A_{sw} \cdot f_{ywd} \cdot d}{s} = \frac{2 \cdot 78{,}5 \cdot 365 \cdot 360}{200} = 103 \ \text{kN}$$

$V_r = 239$ kN $> V_e = 141{,}7$ kN $\Rightarrow$ Kesme güvenli.

7.6 Sarılma bölgesi

$$l_u = \max\left(\frac{l_n}{6},\ h,\ 500\right) = \max(400, 400, 500) = 500 \ \text{mm}$$

Sarılma bölgesinde etriye aralığı:

$$s_{\text{sar}} = \min(6\phi_b,\ 100\ \text{mm},\ b_w/3) = \min(120, 100, 133) = 100 \ \text{mm}$$

Seçim: Ø10 / 100 mm, 500 mm yükseklik.

7.7 Detay çizim açıklaması

Tipik bir kolon detayında şunlar yer almalı:

• Kolon kesiti: 400 × 400, 8 Ø20, Ø10 etriye
• Etriye yerleşimi: sarılma bölgesi 500 mm / 100 mm aralık; orta bölge 200 mm aralık
• Kanca uzunluğu: 10Ø = 100 mm, 135° kanca
• Paspayı: 40 mm (dış koşullar için)
• Kolon-kiriş birleşiminde etriye devam eder (bölüm 11)

7.8 N-M etkileşim diyagramı üzerinde kontrol

Tasarımın en büyük güvencesi, hesaplanan $(N_d, M_d)$ ikilisinin kesitin gerçek N-M etkileşim eğrisi içinde kalmasıdır. Bu örnek için karakteristik noktalar:

Tablo: 7.8 N-M etkileşim diyagramı üzerinde kontrol özeti.

Tasarım noktası $(770, 95)$ dengeli durum eğrisinin altında ve emniyetli bölgededir. Eğrinin farklı kolon boyutları ve donatı oranları için nasıl değiştiğini görmek için N-M Etkileşim Aracı üzerinden deneme yapın.

7.9 İki yönlü eğilme kontrolü

Köşe kolonlarda iki yönde eş zamanlı moment oluşur. Bresler yaklaşık formülü ile:

$$\frac{1}{N_r} = \frac{1}{N_{rx}} + \frac{1}{N_{ry}} - \frac{1}{N_{r0}}$$

Tek eksenli tasarım yaparken bu kontrolün atlanması, köşe kolonlarda %15-20 yetersizliğe yol açabilir. Bu örnekte iç aks kolonu olduğu için iki eksenli moment etkisi küçük kaldı; köşe uygulamasında 450×450 kesit önerilir.

8. Örnek 2: Ø500 Dairesel Kolon (Endüstriyel Yapı)

Senaryo. Tek katlı çelik çatılı beton saha, 12 × 24 m, 6 m yükseklikte dairesel beton kolonlar. Deprem bölgesi DTS 2, zemin Z2. Beton C35/45, çelik B500C.

8.1 Kesit ve yük

Tablo: 8.1 Kesit ve yük özeti.

8.2 Eksenel oran

$$\frac{N_d}{A_c \cdot f_{ck}} = \frac{1\,450\,000}{196\,350 \cdot 35} = 0{,}211 \le 0{,}40 \ \checkmark$$

8.3 Boyuna donatı

Deneme: 10 Ø 22.

$$A_s = 10 \cdot \pi \cdot \frac{22^2}{4} = 3801 \ \text{mm}^2$$ $$\rho = \frac{3801}{196\,350} = 0{,}0194 = 1{,}94\% \ \ (0{,}01 \le \rho \le 0{,}04) \ \checkmark$$

8.4 Spiral / dairesel etriye

Dairesel kolonlarda TBDY 2018 spiral etriye kullanımını önerir. Spiral aralığı:

$$s_{\text{sar}} = \min(6\phi_b,\ D/5,\ 80\ \text{mm}) = \min(132, 100, 80) = 80 \ \text{mm}$$

Seçim: Ø10 spiral / 80 mm (sarılma bölgesi), orta bölgede 120 mm.

8.5 Sarılma bölgesi yüksekliği

$$l_u = \max\left(\frac{l_n}{6},\ D,\ 500\right) = \max(917, 500, 500) = 917 \ \text{mm}$$

Pratik seçim: 1000 mm.

8.6 Kesme kontrolü

Uç moment kapasitesi $M_r \approx 470$ kNm.

$$V_e = \frac{2 \cdot 470}{5{,}5} = 170{,}9 \ \text{kN}$$

Beton katkısı (dairesel kesitte etkin derinlik $d \approx 0{,}8D = 400$ mm):

$$V_c = 0{,}65 \cdot 1{,}45 \cdot 500 \cdot 400 \cdot (1 + 0{,}07 \cdot 7{,}38) \approx 287 \ \text{kN}$$

$V_c > V_e$ olsa dahi sarılma bölgesinde yoğun spiral etriye kaybolmaz; enerji sönümleme için zorunlu.

8.7 Detay özeti

• Kesit: Ø500, 10 Ø22 boyuna
• Spiral: Ø10 / 80 mm sarılma, 120 mm orta bölge
• Sarılma uzunluğu: 1000 mm üst-alt
• Paspayı: 50 mm (dış, aşındırıcı ortam kabul)

8.8 Spiral kuşatma hacim etkisi

Dairesel spiral kolonlarda çekirdek beton, üç eksenli basınç altında kuşatılır ve mekanik dayanımı artar. Mander formülüyle kuşatılmış beton dayanımı:

$$f_{cc}' = f_c' \left(-1{,}254 + 2{,}254 \sqrt{1 + \frac{7{,}94 f_l'}{f_c'}} - 2\frac{f_l'}{f_c'}\right)$$

Burada $f_l'$ etkin yan basınç. Bu örnekte spiral Ø10 / 80 mm sonucu:

$$f_l' = \frac{2 A_{sp} f_{yh}}{s \cdot D_k} = \frac{2 \cdot 78{,}5 \cdot 420}{80 \cdot 420} = 1{,}96 \ \text{MPa}$$

$f_{cc}' / f_c' \approx 1{,}27$ elde edilir; çekirdek beton dayanımı %27 artmış olur. Bu artış, sünek davranışın temelidir ve TBDY 2018 deprem hesabında "güvenlik rezervi" olarak rol oynar.

8.9 Endüstriyel ortam dayanıklılık notları

Açık saha endüstriyel kolon aşağıdaki etkilere maruz kalabilir:

• Karbonatlaşma: 25–40 yılda yüzeyden 15–20 mm ilerler; 50 mm paspayı bu süreyi 60+ yıla çıkarır
• Klorür saldırısı: Sahanın forklift/araç trafiği ve tuzlu yol yakınlığı varsa, XD2 çevre sınıfı önerilir
• Titreşim: Pres, şahmerdan yakınında yerleştirilmiş kolon için dinamik yük katsayısı 1,3–1,5 alınır
• Kimyasal: Asidik/alkali ortamda epoksi kaplama veya polimer beton takviyesi gerekir

9. Güçlü Kolon–Zayıf Kiriş Kontrolü

TBDY 2018 Madde 7.3.6, her kolon-kiriş düğüm noktasında plastik mafsalın kirişte oluşmasını garanti etmek için şu kontrolü zorunlu kılar:

$$\sum M_{rc} \ge 1{,}2 \sum M_{rb}$$

Burada:

• $\sum M_{rc}$: Düğüme bağlı kolonların moment kapasiteleri toplamı (eksenel yük etkisi dikkate alınarak)
• $\sum M_{rb}$: Düğüme bağlı kirişlerin moment kapasiteleri toplamı

9.1 Nasıl hesaplanır?

Kirişlerin pozitif ve negatif moment kapasitelerinin toplamı alınır. Kolon tarafında ise, düğüm üst ve alt kolonların minimum eksenel yük durumundaki moment kapasiteleri dikkate alınır (çünkü düşük $N$’de moment kapasitesi de daha düşüktür ve kolon zayıflar).

9.2 Örnek 1’in düğüm kontrolü

Kirişler (40 × 60 cm, 6 Ø16 üst, 4 Ø14 alt): $M_{rb,\text{neg}} = 180$, $M_{rb,\text{poz}} = 120$ kNm.

Kolon kapasitesi (Örnek 1): $M_{rc} = 170$ kNm (üst ve alt kolon için).

$$\sum M_{rc} = 2 \cdot 170 = 340 \ \text{kNm}$$ $$1{,}2 \sum M_{rb} = 1{,}2 \cdot (180 + 120) = 360 \ \text{kNm}$$

$340 < 360 \Rightarrow$ Koşul sağlanmadı. Kolon boyutu 450 mm’ye çıkarılıp 8 Ø22 yapılmalı; yeni kapasite ~210 kNm ile $\sum = 420 \ge 360$ sağlar.

9.3 İstisna durumlar

• Çatı katı düğümleri (tek kolon biter): kontrol uygulanmaz.
• DTS 3–4 binalarda süneklik düzeyi sınırlı kolonlar bu kuraldan muaf tutulabilir (TBDY 2018 Madde 7.3.6.2).

9.4 Eksenel yük etkisi ve alt sınır kapasitesi

Kolon moment kapasitesi $M_{rc}$, eksenel yük ile birlikte değişir. Düşük $N$ değerinde kapasite düşer (çekme tarafı akmaya başlar), dengeli noktanın üstünde ise kapasite artar. Güçlü kolon kontrolü için alt sınır (minimum eksenel yük) durumu kullanılır; çünkü bu durumda plastik mafsalın hangisinde oluşacağı en kritiktir.

Örnek 1’de minimum eksenel yük $N_{d,\text{min}} = 0{,}9 G = 440$ kN. Bu değer için yeniden etkileşim diyagramına bakıldığında $M_{rc} = 148$ kNm. Kontrol:

$$\sum M_{rc,\text{min}} = 2 \cdot 148 = 296 \ \text{kNm} < 360 \ \text{kNm} \Rightarrow \text{yetersiz}$$

Bu, nominal $N$ ile %95 dolu çıkmış hesabın kaldırma durumunda net yetersizlik verdiğini gösterir. Denetçi her iki $N$ durumunu ayrı ayrı ister.

9.5 Çatı katı ve teras altı özel durumlar

Çatı katında kolon "bir taraflı" birleşim yapar. Bu durumda:

• Sol kiriş + sağ kiriş + alt kolon bir arada değerlendirilir
• Kolon tekil üstten momentle yüklenir; güçlü kolon kontrolü uygulanmaz
• Bunun yerine kolon üst ucu plastik mafsal tasarımı yapılır
• Sarılma bölgesi uzunluğu $l_n/4$’e kadar çıkarılabilir

Yüksek binaların en üst katında zayıf ara kat (soft story) oluşmaması için çatı altı katının rijitliği dikkate alınmalıdır. Bu, mimari tasarım aşamasında çözülmezse sonradan kolon takviyesi zorunlu olur.

10. Sarılma Bölgesi Detayları

Sarılma bölgesi, kolonun uç bölgelerinde yoğun enine donatı ile sıkıştırılmış kısmıdır; amacı çekirdek betonu üç eksenli kuşatmaya almak ve plastik şekil değiştirmeye izin vermektir.

10.1 Sarılma uzunluğu

TBDY 2018:

$$l_u = \max\left(\frac{l_n}{6},\ h,\ 500\ \text{mm}\right)$$

10.2 Sarılma bölgesi enine donatı oranı

Dikdörtgen kesitlerde:

$$\rho_{sh} = \frac{A_{sh}}{s \cdot b_k} \ge 0{,}30 \cdot \frac{A_c}{A_k} \cdot \frac{f_{ck}}{f_{ywk}} \cdot \left(\frac{A_g}{A_c} - 1\right)$$

Dairesel spiral kesitlerde:

$$\rho_s = \frac{4 A_{sp}}{s \cdot D_k} \ge 0{,}12 \cdot \frac{f_{ck}}{f_{ywk}}$$

Burada $A_k$ çekirdek alan, $D_k$ çekirdek çapı.

10.3 Kol uzunluğu kısıtı

Etriyenin her kolunun boyuna donatıyı gerçekten kuşatması için kol uzunluğu 100 mm veya 10Ø’yi aşmamalı; aksi takdirde ara tij (crosstie) kullanılmalıdır. 400 mm ve üzeri kesitlerde ara tij pratikte zorunludur.

10.4 Kanca tipi

135° kanca + 10Ø uzatma zorunludur. 90° kanca deprem bölgelerinde kesinlikle yasaktır; 2023 Kahramanmaraş sonrası hasar raporlarında 90° kancanın açıldığı ve sarılmanın işlevini yitirdiği defalarca belgelenmiştir.

10.5 Sarılma etriyesinin çekirdek beton üzerine etkisi

Sarılma etriyesinin asıl işlevi, çekirdek beton hacmini üç eksenli basınca almaktır. Plastik dönme kapasitesi, sarılma oranıyla doğrusal bir şekilde artar:

$$\theta_p = 0{,}016 \cdot \rho_{sh} \cdot \frac{f_{ywk}}{f_{ck}} \cdot \frac{1}{\mu - 1}$$

burada $\mu$ eksenel yük oranıdır. Tipik bir konut kolonu için $\theta_p \approx 0{,}018-0{,}025$ rad; deprem sırasında kolonun yaklaşık %1,8-2,5 plastik dönmeyi güvenle emebileceği anlamına gelir. Yetersiz sarılmada bu değer 0,005 rad’a düşer ve ani göçme başlar.

10.6 Ara tij (crosstie) yerleşim kuralı

Kare kesitte iki zıt kenardaki boyuna donatıları birbirine bağlayan ara tijin:

• Her iki uçta 135° + 90° veya 135° + 135° kanca bulunmalı
• Alternatif sıralarda yön değiştirmeli (bir sırada sağdan, sonraki sol)
• Uzunluğu 10Ø veya 100 mm’den küçük olmamalı
• Sarılma bölgesi boyunca her boyuna donatı en çok 300 mm aralıklarla desteklenmeli

Dikdörtgen kesitlerde (örn. 300×600) eksik ara tij, etriyenin kasnaktan çıkmasına ve sarılmanın kısmen devre dışı kalmasına yol açar. Denetim sırasında her sıra için ara tij sayısı çizimle eşleştirilir.

11. Kolon-Kiriş Birleşim Bölgesi Kontrolü

TBDY 2018 Madde 7.4, kolon-kiriş birleşimi için ayrı bir bölüm ayırır; çünkü birleşim noktası kesme kuvvetlerinin en yüksek olduğu yerdir.

11.1 Birleşim kesme kuvveti

İç kolonlarda ($V_e$ = yatay birleşim kesmesi):

$$V_e = 1{,}25 f_{yk} (A_{s1} + A_{s2}) - V_{kol}$$

Burada $A_{s1}$, $A_{s2}$ birleşen kirişlerin üst donatıları, $V_{kol}$ kolondan gelen kesme kuvvetidir.

11.2 Birleşim kesme dayanımı

Kuşatılmış birleşimlerde:

$$V_r = 1{,}70 \sqrt{f_{ck}} \cdot b_j \cdot h \quad \text{(MPa, mm cinsinden)}$$

$b_j$ efektif birleşim genişliği, kolon genişliği ile kiriş genişliğinin küçük olanı + her iki taraftan h/4’tür.

11.3 Pratik kontrol

Örnek 1 için: $f_{ck} = 30$ MPa, $b_j = 400$, $h = 400$:

$$V_r = 1{,}70 \sqrt{30} \cdot 400 \cdot 400 = 1\,489\,000 \ \text{N} = 1489 \ \text{kN}$$

Birleşim kesme talebi genellikle 600–800 kN aralığında çıkar; orta DTS binalarda rahatça sağlanır. Ancak yüksek kat sayılı binalarda ve zayıf zeminlerde bu kontrol kritik olabilir.

11.4 Birleşimde etriye

Birleşim içinde kolon sarılma etriyeleri devam ettirilmelidir. Sık rastlanan saha hatası: birleşim içinde etriye koyulmaması. Bu, 2011 Van depreminde birçok kolonun tepe birleşiminde göçmeye yol açmıştır.

11.5 Dış kolon-kiriş birleşimleri (kenar ve köşe)

Dış kolonlarda kiriş, kolonun yalnızca bir veya iki tarafına bağlanır ve birleşimin kuşatma koşulları değişir:

• İç birleşim: Dört yönde kiriş var; tam kuşatılmış, $V_r$ formülü doğrudan geçerli
• Kenar birleşim: Üç yönde kiriş; kuşatma katsayısı 0,85 ile çarpılır
• Köşe birleşim: İki yönde kiriş; katsayı 0,75 ile çarpılır

Örnek 1’de bu kolon köşe aksında olsaydı, $V_r = 0{,}75 \cdot 1489 = 1117$ kN olurdu ve yine güvenli kalırdı. Ancak yüksek katlı binalarda köşe kolon birleşimleri en sık yetersiz çıkan noktalardır.

11.6 Kiriş üst donatısının birleşim içinde ankrajı

Dış birleşimde kirişin üst donatısı kolonun içinde kıvrılarak ankraj yapılır. TBDY 2018 Madde 7.4.3:

$$l_{dh} = \frac{f_{yk} \phi_b}{17 \sqrt{f_{ck}}} \ge 8 \phi_b \text{ ve } \ge 150 \text{ mm}$$

Ø16 donatı + B420C + C30 için $l_{dh} = 420 \cdot 16 / (17 \sqrt{30}) = 72$ mm; alt sınır 8Ø = 128 mm devreye girer. Kıvrım içinde 12Ø uzatma + 90° kanca kullanılır. Yanlış ankraj, birleşimden kiriş sıyrılmasına yol açar.

12. Sık Yapılan Hatalar ve Denetçi Notları

12.1 Tasarım aşaması

Tablo: 12.1 Tasarım aşaması özeti.

12.2 Saha denetimi

Saha denetçisinin bakması gereken beş nokta:

1. Etriye aralıkları metre ile ölçülüp donatı ressamı çizimi ile karşılaştırılır.
2. Kanca açısı 135°mi? Açılmış ya da eksik kanca var mı?
3. Boyuna donatı sayısı projeye uygun mu? Çevrede Ø12 gibi yetersiz çap var mı?
4. Paspayı 40 mm mi sağlanmış? Donatı sıyrığı görünüyor mu?
5. Birleşim etriyesi kiriş demirlerinin arasından geçiyor mu?

12.3 Yapı sağlık izleme (SHM) ipuçları

Yeni yapılarda kolon tabanlarına yerleştirilecek piezometrik gerilim sensörleri (opsiyonel), deprem sonrası kalıcı şekil değiştirmeyi ölçerek hasar değerlendirme süresini haftalardan dakikalara indirir. 2025 itibarıyla büyük kamu binalarında uygulaması yaygınlaşmıştır.

12.4 Beton dökümünde sık karşılaşılan üretim hataları

Tasarım doğru olsa bile sahada yapılan üretim hataları kolonun gerçek kapasitesini %20-40 düşürebilir:

Tablo: 12.4 Beton dökümünde sık karşılaşılan üretim hataları özeti.

12.5 Proje denetiminde sık görülen yönetmelik çatışmaları

TS 500 + TBDY 2018 birlikte okunduğunda bazı konularda “hangisi önceliklidir?” sorusu doğar. Pratik çözümler:

• Bindirme boyu: TS 500 $l_b$ temel değer verir; TBDY 2018 deprem bölgesinde 1,25 ile çarpılmasını zorunlu kılar → TBDY uygulanır
• Paspayı: TS 500 iç ortamda 20 mm; TBDY 2018 deprem bölgesinde 25 mm önerir → TBDY uygulanır
• Eksenel yük oranı: TS 500’de sınır yoktur, TBDY 2018’de 0,40 sınırı → TBDY uygulanır
• Malzeme güvenlik katsayıları: Her iki yönetmelikte aynı ($\gamma_c = 1{,}5$, $\gamma_s = 1{,}15$)
• Betonarme çekme katkısı: Yalnız TS 500’de açıklanır; TBDY 2018 atıfla devreder

Genel kural: Deprem performansı etkileyen her parametrede TBDY 2018 önceliklidir.

13. Yazılım Kullanımı (ideCAD, SAP2000, ETABS — Özet)

13.1 ideCAD

Türkiye menşeili; TBDY 2018 modülü ve ruhsat raporu çıktıları yerleşik. Kolon tasarımında “Kolon Detay Raporu” tek tıkla 50+ sayfalık hesap çıktısı üretir. Yeni mühendisler için en hızlı başlangıç noktası.

13.2 SAP2000

Genel amaçlı sonlu elemanlar paketi. Kolon tasarımı için Concrete Design → Turkish TDY 2018 seçili olmalı. Etkileşim diyagramı “Interaction Surface” olarak görsel çıkar. Endüstriyel kolon + temel + kiriş modellemelerinde güçlüdür.

13.3 ETABS

Bina odaklı; kat bazlı analizde kolayı. TBDY 2018 kodu seçildiğinde güçlü kolon–zayıf kiriş kontrolü otomatik raporlanır. Yüksek katlı binalarda mod süperpozisyonu ve spektrum analizinde tercih edilir.

Karşılaştırma: Detaylı karşılaştırma için ideCAD vs SAP2000 vs ETABS rehberini okuyun.

13.4 Yazılım çıktılarını el hesabıyla çapraz doğrulama

Bir yazılım çıktısının doğruluğunu garantilemek için basit el kontrolleri yapılmalıdır:

1. Toplam düşey yük toplamı: Temel basınçlarının toplamı, bina toplam yüküne eşit mi?
2. Taban kesme kuvveti: Kütle × spektral ivme’ye yaklaşık eşit mi?
3. 1. mod periyodu: $T_1 \approx 0{,}1 N$ (N = kat sayısı) ile uyumlu mu?
4. Kat ötelenmeleri: Kat arası 0,8 cm altında mı (göreli kat ötelenmesi sınırı)?
5. Kolon eksenel yükü: Etki alanı × yük yoğunluğu ile uyumlu mu?

Bu beş kontrol yapılmadan onaylanan modeller, sahada büyük sürprizler verebilir. Yazılımın ürettiği raporu en az %10 farkla el hesabıyla doğrulamak standart uygulamadır.

13.5 Sonlu eleman ağı (mesh) hassasiyeti

Döşeme + perde duvar karma yapılarda, sonlu eleman ağının inceliği moment dağılımını %20’ye kadar değiştirebilir:

• Kaba ağ (>1 m): Hızlı hesap, ortalama değer doğru
• Orta ağ (0,5 m): Çoğu proje için dengeli seçim
• İnce ağ (0,25 m): Detay analizi, kiriş-plak gevşetme bölgesi
• Çok ince ağ (0,1 m): Kırılma analizi, konsol uçları

Kolon üst kısmında "moment tepe noktası" yaratan dar mesh, gerçekte var olmayan yüksek moment pik üretir; bu durumda kolon etkin moment 1 elemanlık çevre ortalaması ile alınır.

14. Taslak Revizyon Notları Nasıl Kullanılmalı?

Kolon tasarımında yürürlükteki TBDY 2018 ve TS 500 hükümleri esas alınmalıdır. Resmî Gazete'de yayımlanmış ve yürürlüğe girmiş metin bulunmadıkça taslak revizyon duyuruları; eksenel yük sınırı, donatı sınıfı veya sarılma bölgesi gibi konularda zorunlu tasarım hükmü olarak yazılmamalıdır.

Taslakla paralel bir mühendislik kontrolü yapılacaksa bu kontrol, ruhsat hesabından ayrı bir “bilgilendirme/ileri kontrol” notu olarak raporlanmalı; kesin değerler ancak yürürlük tarihi ve madde numarasıyla doğrulandığında ana tasarım kriterine dönüştürülmelidir.

15. Sıkça Sorulan Sorular (SSS)

1. Minimum kolon boyutu 250 mm olabilir mi? Hayır. TBDY 2018 dikdörtgen kolon için minimum 300 mm, dairesel için Ø300 mm şartı koyar. Konsol ve yüksek binalarda alt sınır 400 mm’dir.

2. Boyuna donatıda en az kaç adet kullanılmalı? Dikdörtgen kolonda en az 4 adet (köşelerde). Dairesel kolonda en az 6 adet; pratikte 8–12 adet tercih edilir.

3. 90° kanca yasak mı? Deprem bölgelerinde evet. TBDY 2018 135° + 10Ø uzatma zorunlu kılar. 90° kanca deprem sırasında açılarak sarılmayı kaybeder.

4. Eksenel yük oranı 0,40’ı aşan kolon nasıl düzeltilir? Üç yol: (a) kolon kesiti büyütülür, (b) beton sınıfı yükseltilir (C30 → C35), (c) yapının düşey yük dağılımı yeniden planlanır. En yaygın çözüm kesit büyütmedir.

5. Güçlü kolon-zayıf kiriş kuralı her zaman geçerli mi? Çatı katı düğümleri ve DTS 4 süneklik düzeyi sınırlı binalarda istisna vardır. Genel çerçevede iç düğümlerde zorunludur.

6. Sarılma bölgesinde Ø8 etriye yeterli mi? Minimum izin verilen çaptır; ancak büyük kolonlarda (≥500 mm) Ø10 daha güvenli olur. Enine donatı oranı formülü ile kontrol edilmelidir.

7. Kolon bindirme boyu nasıl hesaplanır? TS 500 Madde 9.2’ye göre $l_b = 40\phi$ (iyi koşullarda) veya $60\phi$ (zayıf koşullarda). TBDY 2018 deprem bölgelerinde bindirmeyi kolon orta %50’sine yerleştirmeyi zorunlu kılar.

8. İkinci mertebe etkileri ne zaman hesaplanır? $\lambda_k > 35$ (narin kolon) veya $\lambda_k > 100$ (çok narin) durumlarında büyütülmüş moment hesabı yapılır. Çok katlı konut kolonlarında genellikle gerekmez.

9. Kısa kolon nedir, nasıl tasarlanır? $l_n/h < 3$ olan kolon kısadır. Tamamı sarılma bölgesi kabul edilir; enine donatı tüm boy boyunca yoğunlaştırılır. Kesme kapasitesi kritik olur.

10. Kolon-kiriş birleşiminde etriye hangi sıklıkta? Kolon sarılma bölgesi aralığı birleşim içinde de devam eder ($s \le 100$ mm). Birleşim içinde etriyenin tamamen iptal edilmesi büyük saha hatasıdır.

11. Prekast kolonlar için özel kural var mı? Evet. TBDY 2018 Bölüm 7.11 prekast kolonlarda bağlantı noktalarının kapasite tasarımı ve enjeksiyon kuralları için ayrı detaylar verir. Beton sınıfı C35/45 ve üzeri önerilir.

12. Kolon üzerinde delik (tesisat geçişi) olabilir mi? Sarılma bölgesinde asla delik olmaz. Orta bölgede küçük delikler (≤ kesit genişliğinin %10’u) kabul edilir; büyük delik için yerel güçlendirme (manşon, takviye) gerekir.

13. Düşey donatının bindirme noktası nerede olmalı? Bindirme kolonun net yüksekliğinin orta %50 bölgesinde yapılır; üst ve alt %25 bölgelerde bindirme yasaktır. Zemin kat kolonlarında bindirme tabana yakın yapılmaz; birinci kat seviyesinin üst kısmına taşınır.

14. Kolon kalıbında yönetmelik tolerans sınırı nedir? TS 13515 kalıp tolerans sınırları: 400×400 kolonda ±5 mm boyut, ±3 mm düşeylik, ±2 mm yüzey düzlüğü. Bu tolerans aşıldığında kolonun etkin kesiti azalır ve tasarım kabulü geçersiz olabilir.

15. Kolon-temel birleşiminde paspayı ne olmalı? Temel içinde 50 mm, kolon tarafında 40 mm paspayı önerilir. Toprağa gömülü kısımda 70 mm’ye çıkılır. Donatıların birbirine temas etmeden düzgün yerleşmesi için dayanaklar (spacer) kullanılır.

Özet ve Uygulama Önerisi

Betonarme kolon tasarımı, tek bir formülle bitmeyen çok kriterli bir optimizasyon sürecidir. Bu rehberin ana tezi: kolon güvenliği tek boyut, tek donatı veya tek yazılım çıktısı ile sağlanamaz. Beş kararın birlikte çözülmesi gerekir:

1. Boyut — Minimum sınırlar ve eksenel yük oranı kriterine göre seçilir
2. Boyuna donatı — N-M etkileşim diyagramında emniyet bölgesinde kalınır
3. Enine donatı — Sarılma bölgesi ve orta bölgede ayrı kontrol
4. Birleşim — Kiriş-kolon düğümü kesme ve ankraj
5. Hiyerarşi — Güçlü kolon-zayıf kiriş kontrolü

Bu rehberde iki tam sayısal örnek üzerinden gösterildiği üzere, her beş kararı tek tablo içinde özetleyebilen mühendis, denetçiye şeffaf rapor sunabilir ve deprem sonrası kendinden emin bir şekilde yapının güvenliğini savunabilir. Sahada ise aynı kararların sağlanıp sağlanmadığı, kontrol listesi ile teyit edilir.

Bir sonraki adım olarak kendi projeniz için:

• Kolon boyutunuzu ve beton sınıfınızı seçin
• Tributari alan + kat sayısıyla $N_d$ hesabı yapın
• Eksenel yük oranını kontrol edin (ilk eliminasyon)
• Donatı denemesi yapın, N-M diyagramıyla kontrol edin
• Etriye aralığını sarılma ve orta bölge için ayırın
• Güçlü kolon kontrolünü düğüm bazında yapın

Bu altı adımı tek sayfalık bir şablonda tutmak, ofis üretkenliğini 3-4 kat artırır. Ofislerde bu şablonu Excel tablosuna bağlamak yaygın pratiktir; tek tıkla tüm kolonlar taranır.

Sonraki Adımlar

• Donatı hesabı için: Etriye Aralığı Hesaplayıcı
• Moment kapasitesi için: Dikdörtgen Kesit Moment Hesaplayıcı
• N–M etkileşimi için: N-M Etkileşim Diyagramı Aracı
• Temel bilgi için: Betonarme Kolon Nedir?
• Yönetmelik özeti için: TBDY 2018 Nedir?
• Beton seçimi için: Beton Sınıfları

İlgili Hesaplama Araçları

Bu konuyla bağlantılı ücretsiz mühendislik hesaplama araçları:

• Kolon Boyutlandırma Hesaplama
• Kolon Donatısı Hesaplama
• Deprem Yükü Hesaplama (TBDY 2018)
• Bina Periyodu Hesaplama

Önemli Mühendislik Uyarısı: Bu içerik yalnızca bilgilendirme amaçlıdır; nihai tasarım, hesap ve uygulama kararları, güncel yönetmelikler ile proje koşulları çerçevesinde yetkili bir inşaat mühendisinin denetiminde alınmalıdır. Sayısal örnekler ve formüller genel mühendislik pratiğini yansıtır; her projenin kendine özgü zemin, yük ve çevre koşulları proje müellifince ayrıca değerlendirilmelidir.
