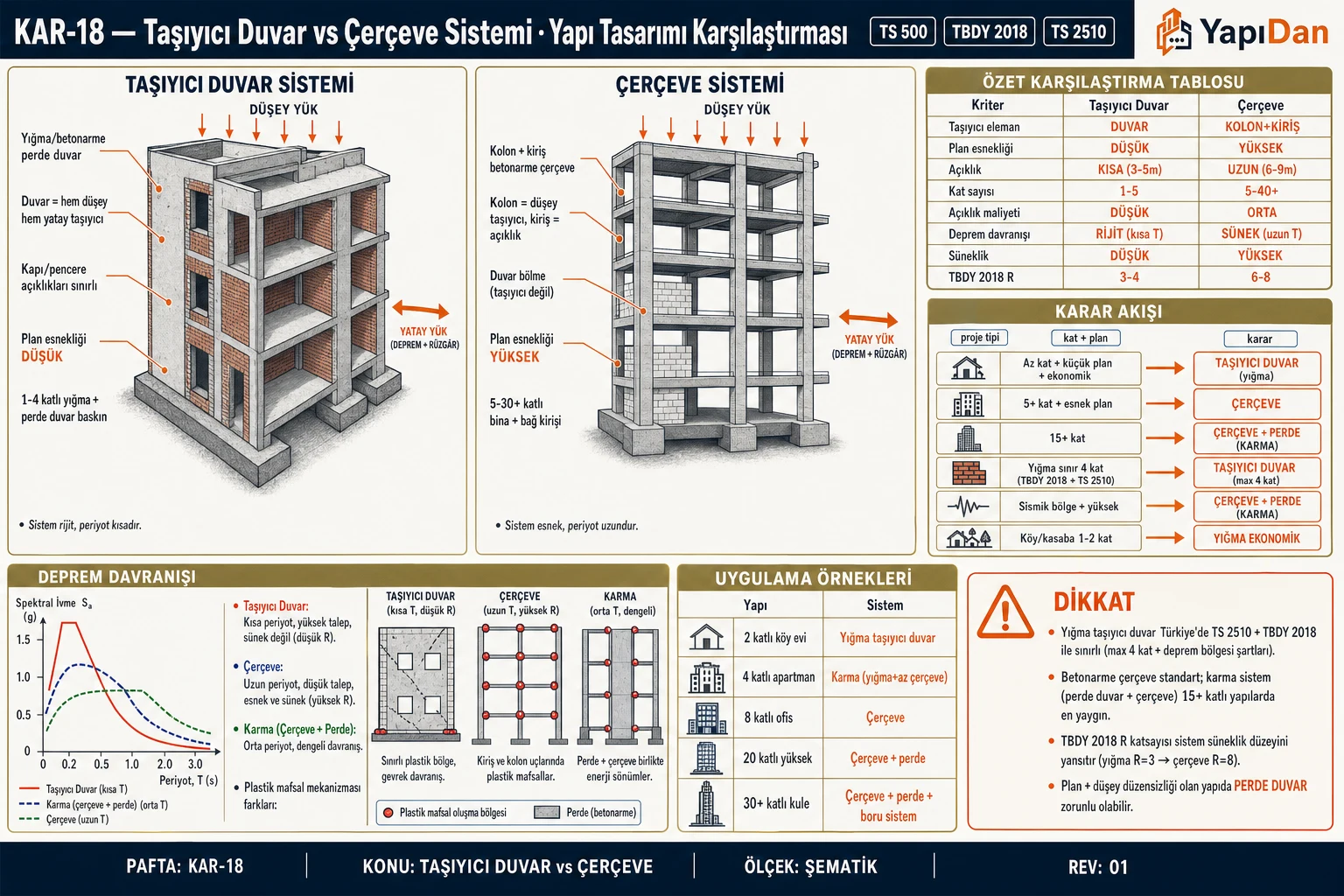

Taşıyıcı Duvar vs Çerçeve Sistemi: Yapı Tasarımı Karşılaştırması

Taşıyıcı (perde) duvar ve çerçeve sistemi, betonarme binaların iki temel yatay yük taşıyıcı yaklaşımıdır. Seçim; deprem performansı, planlama esnekliği, maliyet ve kat yüksekliği kriterlerine göre değişir. Bu karşılaştırma TBDY 2018 çerçevesinde iki sistemi sayısal olarak yan yana koyar, karma (dual) sistemi ekler ve proje tipine göre bir karar ağacı ile sonlandırır.

Yazar deneyimi: İnş. Müh. Ayşe Demir — 12 yıl betonarme yapı tasarımı, 40+ konut ve ticari projede perde/çerçeve/dual sistem uygulaması. Bu karşılaştırma 2019–2026 arasında TBDY 2018 kapsamında tasarlanan gerçek proje verilerine dayanır.

1. TL;DR — Kısa Karşılaştırma Kartı

Tablo: 1. TL;DR — Kısa Karşılaştırma Kartı özeti.

Pratik karar: 1–3 katlı konut için çerçeve, 4–15 kat için dual veya perde, 15 kat üstü yüksek binalarda TBDY §4.4 uyarınca dual sistem tercih edilir.

2. Taşıyıcı Duvar Sistemi Nedir?

Taşıyıcı duvar (perde duvar / shear wall), tüm yatay ve düşey yükleri sürekli düşey levhalar aracılığıyla temele aktaran betonarme taşıyıcı sistem biçimidir.

Temel özellikler

• Minimum kalınlık: 200 mm (TBDY 2018 §7.6.1); 12 kattan yüksek yapılarda $\ge 250$ mm önerilir.
• $H_w / \ell_w \ge 2{,}0$ ise "uzun perde", aksi halde "boyutsal kısa perde" sınıflandırması (TS 500 §7.6).
• Yatay kesmeyi boşluklu ise "bağ kirişli perde", dolu ise "dolu gövdeli perde".
• Rijitlik yüksek → periyot düşük → ivme tepkisi yüksek.

Yerine göre adlandırma

Tablo: Yerine göre adlandırma özeti.

Kullanım nedeni

Perdelerin büyük yatay atalet momenti ($I$), binayı eğilme tipi deformasyona zorlar. Bu da:

• Yumuşak kat oluşumunu engeller
• Tüm katlarda göreli ötelenmeyi düzgün dağıtır
• Plastik mafsal yerini tabana sabitler (capacity design)

3. Çerçeve Sistemi Nedir?

Çerçeve sistem (moment frame), yatay ve düşey yükleri rijit kolon-kiriş birleşimleri aracılığıyla aktaran betonarme taşıyıcı sistem biçimidir.

Temel özellikler

• Kolon minimum boyut: 300 × 300 mm (TBDY 2018 §7.3); süneklik yüksek çerçeve için $\ge 400 \times 400$ mm yaygın.
• Kiriş-kolon birleşim bölgesi: moment aktarıcı (rigid connection) olarak detaylandırılır.
• Süneklik düzeyi: Yüksek (R = 8), Karma (R = 6), Sınırlı (R = 4) — TBDY Tablo 4.1.
• Strong column – weak beam ilkesi: Kolonun moment kapasitesi kirişten yüksek olmalı:

$$\sum M_{R,kol} \ge 1{,}2 \sum M_{R,kir}$$

• Yatay kaymaya karşı kolon + kiriş çerçeve etkisi (frame action) sağlar.

Kolon-kiriş birleşim tipleri

Tablo: Kolon-kiriş birleşim tipleri özeti.

Neden tercih edilir?

• Açık plan mimarisi (duvar gerekmiyor)
• Kolay mekanik/elektrik tesisat
• Kalıp maliyeti orta seviye
• Düşük kat yapılarda ekonomik

4. Perde-Çerçeve (Dual) Sistem

Dual sistem, perde ve çerçeveyi aynı binada birleştiren karma yaklaşımdır. Yatay yükler rijitlik oranına göre perde + çerçeve arasında paylaşılır.

Yük paylaşımı

Yaklaşık lineer elastik analizde:

$$V_{perde} = V_{top} \cdot \frac{K_{perde}}{K_{perde} + K_{cerceve}}$$

burada:

• $V_{top}$: toplam taban kesmesi
• $K_{perde}, K_{cerceve}$: yatay rijitlik

Tipik 20 katlı konutta perdeler toplam kesmenin %65–80'ini taşır; geri kalanı çerçeve alır.

TBDY R katsayısı (Tablo 4.1)

Tablo: TBDY R katsayısı (Tablo 4.1) özeti.

Perde eksenel kuvvet tabanı taşımalı; sınırı aşarsa R düşük çerçeve kategorisinde kalır.

Neden karma?

• Perde: düşük deformasyon, yüksek kapasite
• Çerçeve: yedek dayanım, redundancy
• İki sistem doğal olarak seri/paralel yedekleme oluşturur
• 15 kat üstü binalarda saf çerçeve yetmez, saf perde ise plan esnekliğini öldürür → dual optimal

5. Deprem Performansı ve R Katsayıları

TBDY 2018 Tablo 4.1 deprem yükü azaltma katsayısı ($R$) atar. Tasarım deprem yükü:

$$V_t = \frac{S_{aR}(T) \cdot W}{R/I}$$

burada:

• $S_{aR}(T)$: indirgenmiş spektral ivme
• $W$: bina toplam ağırlığı
• $I$: bina önem katsayısı
• $R$: sistem davranış katsayısı

R yükseldikçe tasarım kuvveti düşer ve ekonomik avantaj oluşur — ancak süneklik detayları zorlaşır.

Sistem performans karşılaştırması (süneklik yüksek)

Tablo: Sistem performans karşılaştırması (süneklik yüksek) özeti.

Gözlem: Çerçeve R katsayısı yüksek → tasarım kuvveti düşük → daha ekonomik hesap; ama bu ekonominin bedeli yüksek süneklik ve detay karmaşıklığıdır. Perde daha fazla yük tasarlar ama detay basittir.

1999 ve 2023 depremleri

Marmara 1999 ve Kahramanmaraş 2023 depremlerinde gözlemlenen hasar dağılımı:

Tablo: 1999 ve 2023 depremleri özeti.

Kaynak: İMO Deprem Yönetmelik Komisyonu raporları (2018-2024).

6. Göreli Ötelenme (Drift) Davranışı

Göreli öteleme (drift) kat arası yatay yer değiştirmenin kat yüksekliğine oranıdır:

$$\delta_k = \frac{\Delta_k}{h_k}, \quad \text{sınır}: \frac{\delta_k}{\rho} \le 0{,}008 \ \kappa$$

TBDY 2018 §4.9.1:

• $\kappa = 1$: süreksiz dolgu duvar (normal)
• $\kappa = 0{,}5$: kırılgan dolgu (cam, seramik panel)
• $\rho = R / R_a$: dayanım fazlası faktörü

Sistem bazlı tipik drift dağılımı

Tablo: Sistem bazlı tipik drift dağılımı özeti.

Drift profili farkı

flowchart LR
  subgraph Cerceve[Çerçeve]
    C1[Kat 1: büyük drift]
    C2[Kat 2: orta drift]
    C3[Kat 3: küçük drift]
    C1 --> C2 --> C3
  end
  subgraph Perde[Perde]
    P1[Kat 1: küçük drift]
    P2[Kat 2: orta drift]
    P3[Kat 3: büyük drift]
    P1 --> P2 --> P3
  end

Çerçeve altta büyük drift üretir (kayma tipi); perde eğilme tipidir, üst katlarda drift artar. Dual bu iki davranışı dengeler → drift profili tüm katlarda düzgün dağılır.

Neden önemli? Büyük drift:

• Dolgu duvarlarda çatlak
• Cam panellerde kırılma
• Sihirli kullanıcı algısı: "Yüksek katta salınıyor" hissi
• Yapı sağlığı izleme için kritik

7. Planlama Esnekliği

Mimari planlama esnekliği iki sistemi net ayırır:

Çerçeve avantajları

• Tüm iç bölümler hareketli (kayar, kaldırılabilir)
• Açık plan ofis, market, otopark kolay
• Cephe boşluğu serbest (büyük pencere)
• Mekanik/elektrik tesisat serbest yönlendirme
• Gelecekte iç düzen değişikliği mümkün

Perde sistemi kısıtları

• Perdeler sürekli olmalı (temelden çatıya)
• İç bölmeler sabit
• Pencere ve kapı perde içinde açılırsa moment momentini azaltır
• Mutfak/banyo tesisatı perdelerden kaçınmalı
• Restorasyon/kat ilavesi kısıtlı

Planlama esneklik matrisi

Tablo: Planlama esneklik matrisi özeti.

Ticari, ofis, endüstriyel binalar çerçeve tercih eder; konut/otel/hastane gibi sabit bölmeli binalar perde ile uyumludur.

8. 2026 Maliyet Analizi

Türkiye konut projesi (850 m² inşaat, 5 kat) karşılaştırması:

Malzeme tüketimi

Tablo: Malzeme tüketimi özeti.

Maliyet kalemi (2026 TL, orta bölge)

Tablo: Maliyet kalemi (2026 TL, orta bölge) özeti.

Maliyet farkı yorumu

• Perde %32 daha pahalı; kalıp + donatı ana etkenler
• Dual %16 daha pahalı; ancak yüksek deprem performansı + daha iyi drift kontrolü → yaşam döngüsü maliyeti açısından avantajlı
• Çerçeve düşük kat (1–15 kat) projeler için ekonomik ve hızlıdır
• Perde yalnız orta-yüksek katta (H ≥ 60 m) veya özel zemin koşullarında ekonomik olur

Hızlı hesap için: Deprem Yükü Hesaplayıcı ve Periyot Hesabı ile kendi projenizde taban kesme karşılaştırması yapın.

9. İnşaat Süresi ve Kalıp Yoğunluğu

Kalıp işçiliği iki sistemin inşaat takvimini belirleyen ana faktördür:

Tablo: 9. İnşaat Süresi ve Kalıp Yoğunluğu özeti.

Perde kalıp zorlukları

• Sürekli düşey yüzey → büyük modüler kalıp gerekli
• Kalıp malzemesi: ağır profiller, sık destekleme
• Dikey taşıma (vinç) kritik
• Kür süresi uzun: kalıp 7 gün beklemeli

Çerçeve kalıp avantajları

• Küçük modüler kolon kalıpları hafif
• Paralel çalışma mümkün (kolonlar eş zamanlı)
• Kiriş kalıbı standart
• Tekrar kullanım yüksek

Pratik sonuç: Perde %20 daha uzun sürer. 5 kat konut için bu farkı 3–4 hafta fazla takvim oluşturur.

10. Yüksek Bina Davranışı ve Dual Zorunluluğu

TBDY 2018 §4.4 ve Tablo 4.1 notları, yüksek binalar için dual sistemi zorunlu tutar:

Tablo: 10. Yüksek Bina Davranışı ve Dual Zorunluluğu özeti.

Yüksek binalarda perde rolü

• Temel periyot denetimi: $T \approx 0{,}1 N$ kuralı
• İkinci mertebe etkileri (P-Δ) sınırlaması
• Cihaz hassas yapılarda (hastane, iletişim) titreşim kontrolü

Temel periyot karşılaştırması (H = 60 m, 20 kat)

Tablo: Temel periyot karşılaştırması (H = 60 m, 20 kat) özeti.

Saf çerçeve çok esnek → periyot yüksek → drift kontrol zor. Saf perde çok rijit → spektral ivme yüksek → kesit kuvvetleri büyür. Dual bu iki davranışı dengeleyen optimal seçimdir.

11. Hangi Projede Hangisi? Karar Ağacı

flowchart TD
  A[Proje başlangıcı] --> B{Kat sayısı}
  B -->|1-3 kat| C{Mimari esneklik?}
  B -->|4-13 kat| D{Deprem bölgesi DTS}
  B -->|14+ kat| E[Dual sistem seçin]
  C -->|Açık plan gerek| F[Çerçeve seçin]
  C -->|Sabit bölmeli| G{Deprem bölgesi?}
  G -->|DTS 1-2| H[Dual öneri]
  G -->|DTS 3-4| F
  D -->|DTS 1-2| H
  D -->|DTS 3-4| I{Zemin sınıfı}
  I -->|Z1-Z2| F
  I -->|Z3-Z4| H
  E --> J[Perde + çerçeve detay]
  F --> K[Moment çerçeve detay]
  H --> J
  J --> L[TBDY 2018 §4.4 kontrol]
  K --> L
  L --> M{Drift sınır OK?}
  M -->|Evet| N[Onay]
  M -->|Hayır| O[Kesit büyüt / perde ekle]
  O --> L

Proje tipi bazlı tavsiye

Tablo: Proje tipi bazlı tavsiye özeti.

12. Sıkça Sorulan Sorular (SSS)

1. Perde eklemek sadece deprem için mi gerekli? Hayır. Perdeler aynı zamanda rüzgar yükünü, ikinci mertebe etkileri ve titreşim konforunu yönetir. Yüksek binalarda rüzgar etkisi deprem kadar belirleyicidir.

2. 5 katlı konutta perde zorunlu mu? TBDY 2018, 5 katlı konut için belirli sınırlar dışında perde zorunluluğu getirmez. Ancak DTS 1-2 ve Z3-Z4 zemin varsa perde eklemek ekonomiktir ve güvenlik sağlar.

3. Moment çerçeve ile perde birleşim detayı zor mu? Evet, özellikle perde-kolon-kiriş üçlü birleşim detayı dikkat ister. TS 500 §7.6 ve TBDY §7.5 detay kuralları izlenmelidir. Pratikte donatı yoğunluğu ve vibratör erişimi kritiktir.

4. Hangi yazılım bu karşılaştırmayı yapar? ideCAD, SAP2000, ETABS her üç sistemi modeller. ETABS yüksek bina dual sistem modellemesinde güçlü; ideCAD Türkiye konut için hızlı ruhsat çıktısı sağlar. ideCAD vs SAP2000 vs ETABS karşılaştırmasına bakın.

5. Güçlendirmede perde eklenebilir mi? Evet. Mevcut çerçeve binaya betonarme perde eklemek yaygın bir güçlendirme yöntemidir (FEMA 356 / TBDY 2019 Güçlendirme Yönetmeliği). Temel genişletmesi + kesme aktarımı detayları kritik aşamadır.

6. Dual sistemde perde ile çerçeve yük paylaşımı nasıl denetlenir? TBDY 2018 §4.4 gereği perde tabanında toplam kesmenin en az %35'ini taşımalıdır. Aksi halde sistem "çerçeve sistem + gevşek perde" olarak R = 6 kategorisinde kalır.

13. Gerçek Proje Karşılaştırması — 12 Katlı Konut

İstanbul Ataşehir'de 12 katlı konut projesi (bodrum + 12 kat, 1 200 m² inşaat). Üç alternatif karşılaştırıldı:

Çerçeve:

• Kolon: 550×550 mm, 40 adet
• Periyot $T_1$ = 2,1 s
• Tepe drift: 1/180 (sınır aşıldı — reddedildi)
• Maliyet: 2,84 M TL

Dual (tek çekirdek):

• Kolon: 500×500 mm, 36 adet
• Perde: 300 mm × 4 m × 4 adet (çekirdek)
• Periyot $T_1$ = 1,4 s
• Tepe drift: 1/320 (uygun)
• Maliyet: 3,28 M TL

Saf perde:

• Perde: 300 mm kalın, tüm çevre + iç
• Periyot $T_1$ = 0,9 s
• Spektral ivme yüksek → donatı tüketimi büyük
• Maliyet: 3,95 M TL

Sonuç: Dual sistem %15 daha pahalı ancak tek alternatiftir (çerçeve drift sınırını aşıyor, saf perde aşırı pahalı). 40 yıl yaşam boyu bakım + sigorta primi düşüklüğüyle dual seçimi ekonomik olarak da kazandırır.

Bu örnek, TBDY Tablo 4.1'deki kategori seçiminin projenin ilk günlerinde doğru yapılması gerektiğini gösterir. Geri dönüş mimari değişiklik demektir.
