Çelik yapı tasarımı, sıcak haddelenmiş profillerin ve bunların birleşimlerinin; eksenel kuvvet, eğilme, kesme, burulma ve ikinci mertebe etkileri altında yük ve dayanım katsayılı tasarım (YDKT/LRFD) yöntemiyle boyutlandırılmasıdır. Türkiye’de ÇYTHYE 2018 (Çelik Yapıların Tasarım, Hesap ve Yapım Esaslarına Dair Yönetmelik) ve TS EN 1993 serisi birlikte kullanılır. Bu rehber; kolon, kiriş, birleşim, deprem ve yangın tasarımını iki tam sayısal worked example üzerinden uçtan uca gösterir, denetçi gözüyle sık yapılan hataları ve Eurocode 3 ile yönetmelik arasındaki Türkiye ulusal ek farklarını özetler.

Yazar: İnş. Müh. Mehmet Kaya — Çelik Yapı Tasarım Uzmanı, Eurocode 3 sertifikalı (17 yıl endüstriyel tesis ve yüksek yapı deneyimi)
Redaktör: İnş. Müh. Can Öztürk — PMP, 14 yıl saha denetim deneyimi
Son kontrol: 20 Nisan 2026 — ÇYTHYE 2018 ve TS EN 1993-1-1/1-8/1-2 referansları doğrulandı.

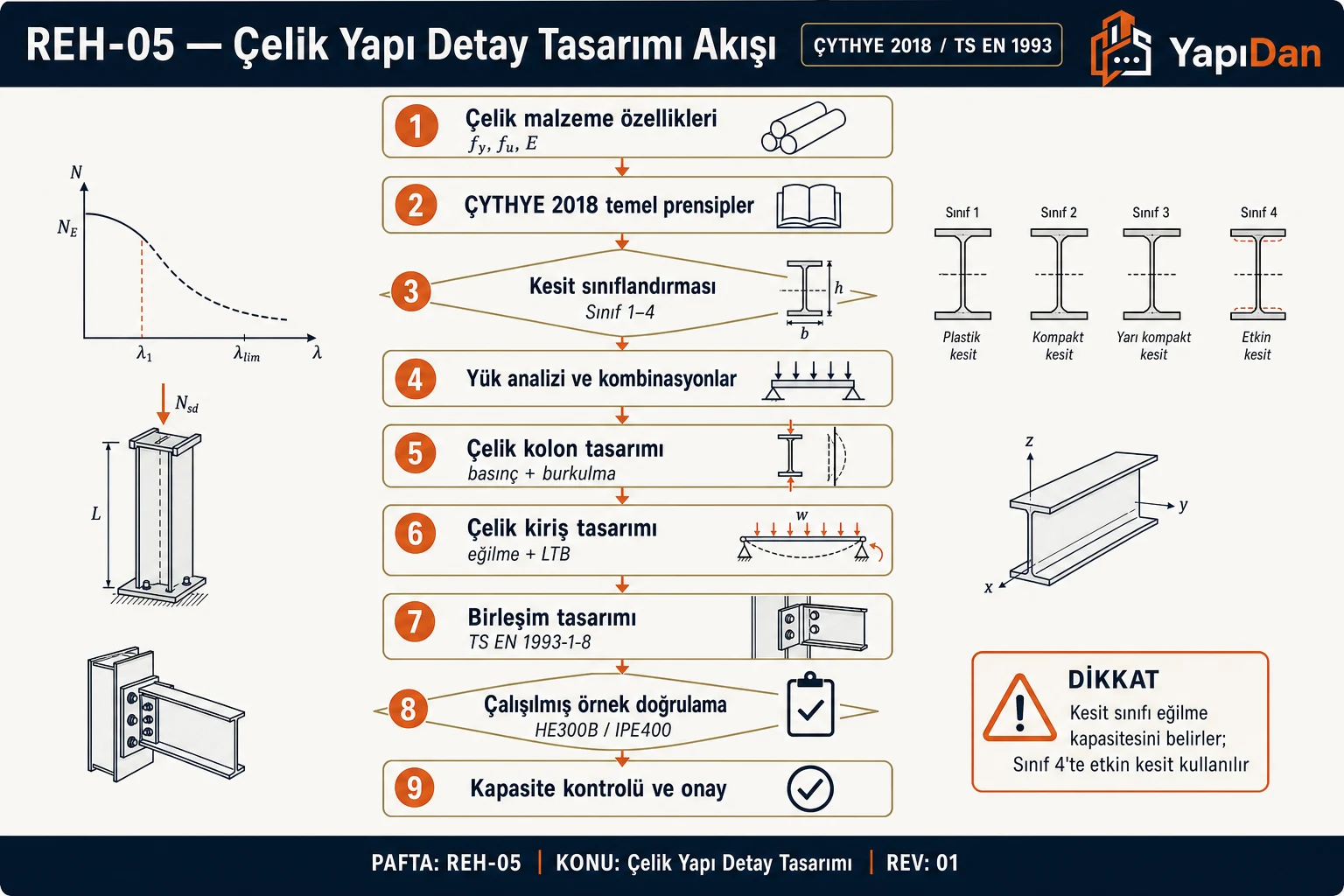

Çelik Yapı Detay Tasarımı adım adım iş akışı diyagramı — YapıDan teknik infografik (ÇYTHYE 2018 / TS EN 1993)
Şekil 1 — Çelik Yapı Detay Tasarımı İş Akışı
Çelik Yapı Detay Tasarımı sürecinin adım adım akış diyagramı (ÇYTHYE 2018 / TS EN 1993).
📋 İçindekiler
  1. Giriş: Çelik Yapı Tasarımının Yükselişi
  2. Çelik Malzeme Özellikleri
  3. ÇYTHYE 2018 Temel Prensipler
  4. TS EN 1993-1-1 Genel Kurallar ve Kesit Sınıflandırması
  5. Yük Analizi ve Kombinasyonlar
  6. Çelik Kolon Tasarımı
  7. Çelik Kiriş Tasarımı
  8. Birleşim Tasarımı (TS EN 1993-1-8)
  9. Worked Example 1: HE300B Kolon Tasarımı
  10. Worked Example 2: IPE400 Kiriş Tasarımı
  11. Kompozit Döşeme Tasarımı
  12. Deprem Tasarımı — TBDY 2018 Bölüm 9
  13. Yangın Dayanımı — TS EN 1993-1-2
  14. Yazılım Kullanımı (SAP2000, ETABS, IdeSTATIK)
  15. ÇYTHYE 2018 vs Eurocode 3 Karşılaştırması
  16. Sıkça Sorulan Sorular (SSS)

1. Giriş: Çelik Yapı Tasarımının Yükselişi

Türkiye’de çelik yapı üretimi son on yılda yıllık ortalama %8-12 büyüme kaydetti. 2023 Kahramanmaraş depremi sonrasında hızlı yeniden yapılanma ihtiyacı çelik prefabrik sistemleri öne çıkarırken, endüstri tesisleri, spor salonları, AVM’ler, havalimanı terminalleri ve 2024-2026 döneminde 50+ kat yüksek yapılar çelik karkas çözümleri tercih etmiştir. Betonarme ile karşılaştırıldığında çelik yapının temel avantajları:

  • Ağırlık/dayanım oranı: Aynı yük için %40-60 daha hafif üstyapı, temel maliyetinde %20-30 tasarruf
  • Hızlı montaj: Saha süresi 1/3’e iner; fabrika üretimi kalite kontrolü artırır
  • Sünek davranış: Plastik mafsal kapasitesi yüksek; deprem enerjisini verimli emer
  • Uzun açıklıklar: 30-50 m aksta kolonsuz iç hacim
  • Geri dönüşüm: %90+ geri kazanılır, karbon ayak izi uzun ömürde avantajlı

Ancak çelik yapının üç kritik risk alanı vardır: (1) stabilite (burkulma, yanal burkulma, yerel burkulma), (2) birleşim (moment aktarımı, kesme-çekme etkileşimi), (3) yangın dayanımı (çeliğin 500°C üzerinde hızla dayanım kaybı). Bu rehber, ÇYTHYE 2018 ve TS EN 1993 çerçevesinde bu üç riski sayısal olarak ele alır.

Bu rehberden ne kazanırsınız? ÇYTHYE 2018 + TS EN 1993 birlikte kullanıldığında karışık görünen kesit sınıflandırması, çok eksenli etkileşim ve birleşim kontrolleri; iki adet uçtan uca worked example, formül kartları ve denetim listeleriyle hazır bir çalışma akışına dönüşür. Her adımın ilgili hesaplama aracı ile çapraz doğrulaması vardır.

2. Çelik Malzeme Özellikleri

Kısa yanıt: Türkiye’de yapı çeliği olarak en yaygın kullanılan sınıflar TS EN 10025-2 uyumlu S235, S275, S355 ve S420’dir; 2026 itibarıyla S355JR endüstriyel yapılarda, S275JR konutlarda standarttır.

2.1 Temel mekanik özellikler

Tablo: 2.1 Temel mekanik özellikler özeti.

Tüm sütunlar için yana kaydırın →
Tablo 1 — Özellik / Sembol / S235
ÖzellikSembolS235S275S355S420S460
Akma dayanımı (MPa)fyf_y235275355420460
Çekme dayanımı (MPa)fuf_u360430510520540
Elastisite modülü (MPa)EE210 000210 000210 000210 000210 000
Kayma modülü (MPa)GG81 00081 00081 00081 00081 000
Poisson oranıν\nu0,300,300,300,300,30
Termal genleşme katsayısıα\alpha12×106/°C12 \times 10^{-6}/°C
Yoğunluk (kg/m³)ρ\rho7 8507 8507 8507 8507 850
Min. uzama (%)εu\varepsilon_u2623221917

2.2 TS EN 10025 kalite sınıfları

Her çelik sınıfının arkasında tokluk/darbe dayanımını belirleyen bir harf grubu vardır:

  • JR: +20°C’de 27 J çentik darbe enerjisi
  • J0: 0°C’de 27 J
  • J2: −20°C’de 27 J
  • K2: −20°C’de 40 J
  • M/ML: Termo-mekanik haddelenmiş (daha ince kalınlıklarda yüksek dayanım)

Soğuk iklim ve dinamik yükte (köprü, endüstriyel taşıyıcı) J2 veya K2 kullanımı zorunludur.

2.3 Tasarım dayanımı

Kısmi malzeme katsayısı γM0=1,00\gamma_{M0} = 1{,}00 ile:

fyd=fyγM0f_{yd} = \frac{f_y}{\gamma_{M0}}

Stabilite kontrollerinde γM1=1,00\gamma_{M1} = 1{,}00, birleşim/çekme kopma kontrollerinde γM2=1,25\gamma_{M2} = 1{,}25 kullanılır (ÇYTHYE 2018 §5.1.4).

2.4 Malzeme seçim kriterleri

Tablo: 2.4 Malzeme seçim kriterleri özeti.

Tüm sütunlar için yana kaydırın →
Tablo 2 — Proje tipi / Önerilen sınıf / Kalite
Proje tipiÖnerilen sınıfKaliteGerekçe
Konut çelik karkasS275JRJREkonomik, hafif yük
Endüstriyel binaS355JRJR/J0Orta yük, uzun açıklık
Yüksek bina (>30 kat)S355J2 / S420MJ2Yüksek dayanım + tokluk
KöprüS355K2 / S460MLK2/MLYorulma + düşük sıcaklık
Sismik kolon (DTS 1-2)S275JR / S355JRJRPlastik mafsal için uzama zorunlu
Soğuk depoS275J2J2−20°C altında çentik tokluğu

2.5 Sünek tasarım için malzeme koşulları (ÇYTHYE 2018 §9.1)

Sünek çerçeveler için çelik:

fufy1,10veεu15%\frac{f_u}{f_y} \ge 1{,}10 \quad \text{ve} \quad \varepsilon_u \ge 15\%

akma dayanımı üretici beyanını %20’den fazla aşmamalıdır. S355JR bu koşulları sağlar; tekrar tahlili yapılmamış artık profillerin sünek çerçevede kullanımı yasaktır.

3. ÇYTHYE 2018 Temel Prensipler

Kısa yanıt: ÇYTHYE 2018, Türkiye’de tüm çelik yapılar için YDKT (Yük ve Dayanım Katsayılı Tasarım) yöntemini zorunlu kılar; GKT (Güvenlik Katsayılı Tasarım / ASD) sadece ikincil elemanlarda izin verilir.

3.1 Tasarım yöntemleri

Tablo: 3.1 Tasarım yöntemleri özeti.

Tüm sütunlar için yana kaydırın →
Tablo 3 — Yöntem / Kısaltma / Kapsam
YöntemKısaltmaKapsamDenklem formu
Yük ve Dayanım Katsayılı TasarımYDKT / LRFDAna tasarımγiQiϕRn\sum \gamma_i Q_i \le \phi R_n
Güvenlik Katsayılı TasarımGKT / ASDİkincilQiRn/Ω\sum Q_i \le R_n / \Omega

ÇYTHYE 2018 §4.1: Tüm ana taşıyıcı sistem YDKT ile tasarlanır; GKT çatı aşıkları, cephe elemanları gibi ikincil yapılar için opsiyoneldir.

3.2 Sınır durumlar

  • Taşıma gücü sınır durumu (LS1): Akma, kırılma, burkulma, devrilme, yorulma kırılması
  • Kullanılabilirlik sınır durumu (LS2): Sehim, titreşim, yer değiştirme, kalıcı şekil değiştirme

3.3 Kısmi katsayılar (ÇYTHYE 2018 §5.1.4)

Tablo: 3.3 Kısmi katsayılar (ÇYTHYE 2018 §5.1.4) özeti.

Tüm sütunlar için yana kaydırın →
Tablo 4 — Katsayı / Değer / Uygulama
KatsayıDeğerUygulama
γM0\gamma_{M0}1,00Kesit dayanımı (akma)
γM1\gamma_{M1}1,00Stabilite (burkulma, yanal burkulma)
γM2\gamma_{M2}1,25Çekme kopması, net kesit, kaynak
γM3\gamma_{M3}1,25Kayma dayanımlı bulon (kullanılabilirlik)
γM3,ult\gamma_{M3,ult}1,40Kayma dayanımlı bulon (taşıma gücü)
γM7\gamma_{M7}1,10Öngerilmeli bulonlu birleşim

3.4 Sünek düzeyler (TBDY 2018 Bölüm 9)

Tablo: 3.4 Sünek düzeyler (TBDY 2018 Bölüm 9) özeti.

Tüm sütunlar için yana kaydırın →
Tablo 5 — Süneklik düzeyi / Davranış katsayısı R / Uygulama
Süneklik düzeyiDavranış katsayısı RUygulama
Yüksek (SDY)7-8Moment aktaran çerçeve
Sınırlı (SDS)3-5Çaprazlı çerçeve
Elastik1,5Tek katlı, basit

Süneklik düzeyi seçimi R değeri üzerinden deprem yükünü doğrudan etkiler; yüksek SDY tasarımı %50-60 deprem yükü tasarrufu sağlar ancak birleşim detaylarını sertleştirir.

4. TS EN 1993-1-1 Genel Kurallar ve Kesit Sınıflandırması

Kısa yanıt: Eurocode 3, çelik kesitleri yerel burkulma davranışına göre Sınıf 1 (plastik), Sınıf 2 (kompakt), Sınıf 3 (yarı-kompakt/elastik) ve Sınıf 4 (narin/etkin kesit) olmak üzere dört kategoriye ayırır; kesit sınıfı moment kapasitesini ve plastik analiz izninini belirler.

4.1 Kesit sınıflandırması temel kavramı

Çelik profilin basınç altındaki gövde ve başlık panellerinin genişlik/kalınlık (b/t) oranı yerel burkulmayı belirler. ε=235/fy\varepsilon = \sqrt{235/f_y} çarpanı malzeme etkisini katar.

4.2 Sınıf 1 ve 2 eğilme altındaki başlık ve gövde sınırları

Tablo: 4.2 Sınıf 1 ve 2 eğilme altındaki başlık ve gövde sınırları özeti.

Tüm sütunlar için yana kaydırın →
Tablo 6 — Eleman / Sınıf 1 / Sınıf 2
ElemanSınıf 1Sınıf 2Sınıf 3
Basınç altında başlık (açık)c/t9εc/t \le 9\varepsilonc/t10εc/t \le 10\varepsilonc/t14εc/t \le 14\varepsilon
Eğilme altında gövde (basit mesnet)c/t72εc/t \le 72\varepsilonc/t83εc/t \le 83\varepsilonc/t124εc/t \le 124\varepsilon
Basınç altında gövde (kolon)c/t33εc/t \le 33\varepsilonc/t38εc/t \le 38\varepsilonc/t42εc/t \le 42\varepsilon
Kutu profil (dikdörtgen)c/t33εc/t \le 33\varepsilonc/t38εc/t \le 38\varepsilonc/t42εc/t \le 42\varepsilon
Borular (basınç)d/t50ε2d/t \le 50\varepsilon^2d/t70ε2d/t \le 70\varepsilon^2d/t90ε2d/t \le 90\varepsilon^2

S355 için ε=235/355=0,814\varepsilon = \sqrt{235/355} = 0{,}814; bu nedenle S355 kesitlerinde sınırlar %19 daha katıdır.

4.3 Kesit sınıfına göre dayanım yaklaşımı

Tablo: 4.3 Kesit sınıfına göre dayanım yaklaşımı özeti.

Tüm sütunlar için yana kaydırın →
Tablo 7 — Sınıf / Moment kapasitesi / Analiz yöntemi
SınıfMoment kapasitesiAnaliz yöntemiÖrnek
1Mpl,Rd=Wplfy/γM0M_{pl,Rd} = W_{pl} f_y / \gamma_{M0}Plastik analiz izinliIPE200, HEB için tipik
2Mpl,Rd=Wplfy/γM0M_{pl,Rd} = W_{pl} f_y / \gamma_{M0}Elastik analiz, plastik dayanımÇoğu HEA, HEB
3Mel,Rd=Welfy/γM0M_{el,Rd} = W_{el} f_y / \gamma_{M0}Elastik analiz, elastik dayanımİnce cidarlı IPE
4Meff,Rd=Wefffy/γM0M_{eff,Rd} = W_{eff} f_y / \gamma_{M0}Etkin kesit kullanılırSoğuk şekillendirilmiş

4.4 Kesit dayanımı denklemleri (§6.2)

Çekme:

Npl,Rd=AfyγM0,Nu,Rd=0,9AnetfuγM2N_{pl,Rd} = \frac{A \cdot f_y}{\gamma_{M0}}, \quad N_{u,Rd} = \frac{0{,}9 \cdot A_{net} \cdot f_u}{\gamma_{M2}}

Basınç (burkulma hariç):

Nc,Rd=AfyγM0(Sınıf 1-3)N_{c,Rd} = \frac{A \cdot f_y}{\gamma_{M0}} \quad \text{(Sınıf 1-3)}

Kesme:

Vpl,Rd=Av(fy/3)γM0V_{pl,Rd} = \frac{A_v (f_y / \sqrt{3})}{\gamma_{M0}}

burada AvA_v kesme alanı (I-profilde Av=A2btf+(tw+2r)tfA_v = A - 2bt_f + (t_w + 2r)t_f).

Eğilme:

Mpl,Rd=WplfyγM0M_{pl,Rd} = \frac{W_{pl} \cdot f_y}{\gamma_{M0}}

4.5 N-M etkileşimi (§6.2.9)

Tek eksenli eğilme + eksenel yük:

MN,Rd=Mpl,Rd1n10,5aM_{N,Rd} = M_{pl,Rd} \cdot \frac{1 - n}{1 - 0{,}5 a}

n=NEd/Npl,Rdn = N_{Ed}/N_{pl,Rd}, a=min(Aw/A;0,5)a = \min(A_w/A; 0{,}5). I-profillerde tipik a0,30,4a \approx 0{,}3-0{,}4 aralığındadır. n0,25n \le 0{,}25 ve NEd0,5Awfy/γM0N_{Ed} \le 0{,}5 A_w f_y / \gamma_{M0} durumunda M-N etkileşimi ihmal edilebilir.

5. Yük Analizi ve Kombinasyonlar

Kısa yanıt: Çelik yapıda da TS 498 + TBDY 2018 kombinasyonları geçerlidir; karakteristik farklar rüzgâr hassasiyeti ve ikinci mertebe (P-Δ) etkilerinin zorunlu kontrolüdür.

5.1 Yük türleri

Tablo: 5.1 Yük türleri özeti.

Tüm sütunlar için yana kaydırın →
Tablo 8 — Sembol / Yük / Karakteristik
SembolYükKarakteristikDeğişkenlik
GÖlü yük (sabit)Taşıyıcı + taşımaz yapıDüşük
QHareketli yükKullanımOrta
KKar yüküTS 498 zonlamalarıOrta
WRüzgâr yüküTS 498 / TS EN 1991-1-4Yüksek
EDeprem yüküTBDY 2018Yüksek
TSıcaklık etkisi±20°C tipikDüşük

5.2 Temel kombinasyonlar (YDKT)

Tablo: 5.2 Temel kombinasyonlar (YDKT) özeti.

Tüm sütunlar için yana kaydırın →
Tablo 9 — No / Kombinasyon / Notlar
NoKombinasyonNotlar
11,4G+1,6Q1{,}4 G + 1{,}6 QDüşey yüklerde maksimum
21,4G+1,2Q+1,6W1{,}4 G + 1{,}2 Q + 1{,}6 WRüzgâr baskın
31,4G+1,2Q+1,6K1{,}4 G + 1{,}2 Q + 1{,}6 KKar baskın
4G+Q+0,2K±EG + Q + 0{,}2 K \pm EDeprem (düşey)
50,9G±E0{,}9 G \pm EDeprem (kaldırma)
6G+Q+0,6W±0,3EG + Q + 0{,}6 W \pm 0{,}3 ERüzgâr + küçük deprem

5.3 İkinci mertebe (P-Δ) etkileri (§5.2)

Yapının ötelenmesi büyükse ek momentler oluşur. Eurocode 3 bunu amplifikasyon çarpanı:

αcr=VcrVEd\alpha_{cr} = \frac{V_{cr}}{V_{Ed}}

αcr10\alpha_{cr} \ge 10 → Birinci mertebe yeterli (rijit yapı). 3αcr<103 \le \alpha_{cr} < 10 → Amplifikasyon: αcr/(αcr1)\alpha_{cr}/(\alpha_{cr}-1) ile momentler büyütülür. αcr<3\alpha_{cr} < 3 → Sonlu eleman ikinci mertebe analizi zorunlu.

Çelik çerçeveler rijitlik açısından betonarmeden düşük olduğu için αcr\alpha_{cr} kontrolü hemen her zaman gereklidir.

5.4 Tributari alan ve kolon yük aktarımı

Atrib=L1+L22L3+L42A_{\text{trib}} = \frac{L_1 + L_2}{2} \cdot \frac{L_3 + L_4}{2}

Çelik yapılarda genelde kiriş aksiyonu daha baskın olduğu için tributari alanı kiriş-aks planlaması belirler. Tipik 6×6 m akstaki iç kolonun At36A_t \approx 36 m² değerindedir.

5.5 Deprem analizi yöntem seçimi (TBDY 2018 Tablo 4.1)

Tablo: 5.5 Deprem analizi yöntem seçimi (TBDY 2018 Tablo 4.1) özeti.

Tüm sütunlar için yana kaydırın →
Tablo 10 — Yöntem / Kapsam / Çelik uygunluğu
YöntemKapsamÇelik uygunluğu
Eşdeğer deprem yüküHN40H_N \le 40 m, düzenliHafif çelik binalar
Mod süperpozisyonuOrta yükseklik, düzensizÇoğu endüstriyel yapı
Zaman alanı doğrusalHN>70H_N > 70 mYüksek yapılar
Zaman alanı doğrusal olmayanPerformansa dayalıStratejik tesisler

6. Çelik Kolon Tasarımı

Kısa yanıt: Çelik kolon, eksenel basınca akma + burkulma ikili kontrolü ile; eksenel + eğilme kombinasyonuna ise N-M etkileşim denklemleri ile boyutlandırılır; kritik kriter burkulma narinliğidir (λˉ\bar{\lambda}).

6.1 Akma dayanımı (§6.2.4)

Nc,Rd=AfyγM0N_{c,Rd} = \frac{A \cdot f_y}{\gamma_{M0}}

Bu üst sınır, kısa kolonlar (burkulma etkisiz) için geçerlidir.

6.2 Burkulma dayanımı (§6.3.1)

Flambaj narinliği:

λˉ=AfyNcr=Lcri1λ1\bar{\lambda} = \sqrt{\frac{A \cdot f_y}{N_{cr}}} = \frac{L_{cr}}{i} \cdot \frac{1}{\lambda_1}

burada λ1=πE/fy=93,9ε\lambda_1 = \pi \sqrt{E/f_y} = 93{,}9 \varepsilon.

Kritik Euler yükü:

Ncr=π2EILcr2N_{cr} = \frac{\pi^2 E I}{L_{cr}^2}

Etkin boy çarpanı kk: iki ucu mafsallı için k=1k=1; bir ucu ankastre, diğeri mafsal için k=0,7k=0{,}7; konsol için k=2k=2.

6.3 Burkulma katsayısı χ\chi

χ=1Φ+Φ2λˉ21,0\chi = \frac{1}{\Phi + \sqrt{\Phi^2 - \bar{\lambda}^2}} \le 1{,}0 Φ=0,5[1+α(λˉ0,2)+λˉ2]\Phi = 0{,}5 \left[1 + \alpha(\bar{\lambda} - 0{,}2) + \bar{\lambda}^2\right]

α\alpha kusurluluk çarpanı, profil tipi ve burkulma eksenine göre a0, a, b, c, d eğrilerinden okunur.

6.4 EC3 Tablo 6.1 — Burkulma eğrisi seçimi

Tablo: 6.4 EC3 Tablo 6.1 — Burkulma eğrisi seçimi özeti.

Tüm sütunlar için yana kaydırın →
Tablo 11 — Profil / Eksen / S235-S355
ProfilEksenS235-S355S420-S460
Haddelenmiş I (h/b > 1,2), tf40t_f \le 40 mmy-yaa0
Haddelenmiş I (h/b > 1,2), tf40t_f \le 40 mmz-zba0
Haddelenmiş I (h/b ≤ 1,2)y-yba
Haddelenmiş I (h/b ≤ 1,2)z-zca
Kaynaklı Iy-ybb
Kaynaklı Iz-zcc
Kutu profil (haddelenmiş)heraa0
Kutu profil (kaynaklı)herbb
L, T, U profillerihercc
Borular (sıcak)heraa0

Kusurluluk çarpanları:

Tablo: 6.4 EC3 Tablo 6.1 — Burkulma eğrisi seçimi özeti.

Tüm sütunlar için yana kaydırın →
Tablo 12 — Eğri / a0 / a
Eğria0abcd
α\alpha0,130,210,340,490,76

6.5 Basınç dayanımı

Nb,Rd=χAfyγM1N_{b,Rd} = \frac{\chi \cdot A \cdot f_y}{\gamma_{M1}}

6.6 N-M etkileşimi (§6.3.3)

Kolon basınç + çift eksenli eğilme için:

NEdχyNRk/γM1+kyyMy,EdχLTMy,Rk/γM1+kyzMz,EdMz,Rk/γM11,0\frac{N_{Ed}}{\chi_y N_{Rk}/\gamma_{M1}} + k_{yy} \frac{M_{y,Ed}}{\chi_{LT} M_{y,Rk}/\gamma_{M1}} + k_{yz} \frac{M_{z,Ed}}{M_{z,Rk}/\gamma_{M1}} \le 1{,}0 NEdχzNRk/γM1+kzyMy,EdχLTMy,Rk/γM1+kzzMz,EdMz,Rk/γM11,0\frac{N_{Ed}}{\chi_z N_{Rk}/\gamma_{M1}} + k_{zy} \frac{M_{y,Ed}}{\chi_{LT} M_{y,Rk}/\gamma_{M1}} + k_{zz} \frac{M_{z,Ed}}{M_{z,Rk}/\gamma_{M1}} \le 1{,}0

kijk_{ij} etkileşim çarpanları Eurocode 3 Ek-A (“Method 1”) veya Ek-B (“Method 2”) üzerinden hesaplanır.

6.7 Yerel burkulma kontrolü

Sınıf 4 kesitlerde etkin alan AeffA_{eff} kullanılır:

Nb,Rd=χAefffyγM1N_{b,Rd} = \frac{\chi \cdot A_{eff} \cdot f_y}{\gamma_{M1}}

HEB ve IPE profilleri çoğunlukla Sınıf 1-2 kapsamına girer; ince cidarlı soğuk şekillendirilmişler Sınıf 4 olabilir.

flowchart LR
  A[Yuk cikarimi] --> B[Kombinasyonlar YDKT]
  B --> C[Kesit sinifi 1-4]
  C --> D[Kesit dayanimi N-M-V]
  D --> E[Stabilite chi chi_LT]
  E --> F[Birlesim tasarimi]
  F --> G[Deprem kontrolu]
  G --> H[Yangin dayanimi]
  H --> I{Tum kontroller OK?}
  I -- Hayir --> C
  I -- Evet --> J[Tasarim tamamlandi]

7. Çelik Kiriş Tasarımı

Kısa yanıt: Çelik kiriş; eğilme moment kapasitesi, kesme kapasitesi ve yanal burkulma (LTB) olmak üzere üç ayrı sınır durum üzerinden boyutlandırılır; yanal destekli kısa kirişlerde χLT=1\chi_{LT} = 1 alınır ama çoğu endüstriyel kiriş aşıksız uzun açıklıklar içerir.

7.1 Eğilme moment kapasitesi (§6.2.5)

Sınıf 1 ve 2 için plastik moment:

Mpl,Rd=WplfyγM0M_{pl,Rd} = \frac{W_{pl} \cdot f_y}{\gamma_{M0}}

Sınıf 3 için elastik moment:

Mel,Rd=WelfyγM0M_{el,Rd} = \frac{W_{el} \cdot f_y}{\gamma_{M0}}

Sınıf 4 için etkin moment (WeffW_{eff}).

7.2 Kesme kapasitesi (§6.2.6)

Vpl,Rd=Av(fy/3)γM0V_{pl,Rd} = \frac{A_v \cdot (f_y / \sqrt{3})}{\gamma_{M0}}

Kesme + eğilme etkileşimi: VEd>0,5Vpl,RdV_{Ed} > 0{,}5 V_{pl,Rd} ise eğilme kapasitesi azaltılır:

MV,Rd=[WplρAw24tw]fyγM0,ρ=(2VEdVpl,Rd1)2M_{V,Rd} = \left[W_{pl} - \frac{\rho \cdot A_w^2}{4 t_w}\right] \frac{f_y}{\gamma_{M0}}, \quad \rho = \left(\frac{2 V_{Ed}}{V_{pl,Rd}} - 1\right)^2

7.3 Yanal burkulma — Lateral-Torsional Buckling (LTB) (§6.3.2)

Kiriş üst başlığının basınç altında yanal deplasman yapması + burulma, “yanal burkulma” moduna yol açar. LTB momenti:

Mcr=C1π2EIzL2IwIz+L2GITπ2EIzM_{cr} = C_1 \frac{\pi^2 E I_z}{L^2} \sqrt{\frac{I_w}{I_z} + \frac{L^2 G I_T}{\pi^2 E I_z}}

burada:

  • C1C_1: moment dağılımı çarpanı (tek tip moment için 1, yamuk moment için 1,13-1,88)
  • IzI_z: z ekseni atalet momenti
  • IwI_w: burkulma atalet momenti (warping constant)
  • ITI_T: St. Venant burulma atalet momenti
  • LL: yanal desteksiz boy

7.4 LTB narinliği ve χLT\chi_{LT}

λˉLT=WyfyMcr\bar{\lambda}_{LT} = \sqrt{\frac{W_y \cdot f_y}{M_{cr}}} χLT=1ΦLT+ΦLT2λˉLT21,0\chi_{LT} = \frac{1}{\Phi_{LT} + \sqrt{\Phi_{LT}^2 - \bar{\lambda}_{LT}^2}} \le 1{,}0 ΦLT=0,5[1+αLT(λˉLT0,2)+λˉLT2]\Phi_{LT} = 0{,}5 \left[1 + \alpha_{LT}(\bar{\lambda}_{LT} - 0{,}2) + \bar{\lambda}_{LT}^2\right]

I-profillerde αLT\alpha_{LT}: h/b2h/b \le 2 için eğri b (0,34); h/b>2h/b > 2 için eğri c (0,49).

7.5 LTB-kapasiteli eğilme dayanımı

Mb,Rd=χLTWyfyγM1M_{b,Rd} = \chi_{LT} \cdot \frac{W_y \cdot f_y}{\gamma_{M1}}

λˉLT0,4\bar{\lambda}_{LT} \le 0{,}4 ise χLT=1\chi_{LT} = 1 alınır ve LTB kontrolü atlanır. Bu durum tipik olarak L ≤ 2,5 m yanal desteksiz kirişlerde görülür.

7.6 Sehim kontrolü (LS2)

Endüstriyel yapılar için tipik sehim sınırları:

Tablo: 7.6 Sehim kontrolü (LS2) özeti.

Tüm sütunlar için yana kaydırın →
Tablo 13 — Tip / Sınır
TipSınır
Çatı aşığıL/200
Döşeme kirişiL/300
KonsolL/150
Vibrasyon hassas (ofis)L/350
Görüntüye duyarlı cam cepheL/500

Sehim formülü (düzgün yayılı yük altında basit mesnet):

δ=5wL4384EI\delta = \frac{5 w L^4}{384 E I}

7.7 Yanal destek stratejisi

LTB’yi önlemek için kiriş üst başlığı sürekli veya noktasal olarak desteklenir:

  • Kompozit döşeme: Beton sac ile üst başlık sürekli desteklenir → χLT=1\chi_{LT} = 1
  • Çapraz destek: Her 2-3 m’de küçük profil bağlantı
  • Tel örgü çapraz: Hafif çatılarda Ø20 çekme çubuğu
  • Trapezoid sac: Sac dalgasının kirişe vidalanmasıyla destek

8. Birleşim Tasarımı (TS EN 1993-1-8)

Kısa yanıt: Birleşimler; moment aktaran (rijit), basit (mafsallı) ve yarı-rijit olmak üzere üç kategoriye ayrılır; tasarım karar ağacı önce moment-dönme eğrisinin sınıflandırmasıyla başlar, sonra dayanım kontrolü yapılır.

8.1 Bulonlu birleşim (§3)

Bulon sınıfları ve dayanımı:

Tablo: 8.1 Bulonlu birleşim (§3) özeti.

Tüm sütunlar için yana kaydırın →
Tablo 14 — Sınıf / fybf_{yb}fyb​ (MPa) / fubf_{ub}fub​ (MPa)
Sınıffybf_{yb} (MPa)fubf_{ub} (MPa)Kullanım
4.6240400Normal kalite
5.6300500Orta dayanım
6.8480600İlave
8.8640800Yapı standardı
10.99001000Yüksek dayanım, öngerilmeli

Kesme dayanımı (tek kayma düzlemi):

Fv,Rd=αvfubAγM2F_{v,Rd} = \frac{\alpha_v \cdot f_{ub} \cdot A}{\gamma_{M2}}

αv=0,6\alpha_v = 0{,}6 (4.6, 5.6, 6.8, 8.8 için); αv=0,5\alpha_v = 0{,}5 (10.9 için). AA diş üstü alan AsA_s alınır.

Çekme dayanımı:

Ft,Rd=0,9fubAsγM2F_{t,Rd} = \frac{0{,}9 \cdot f_{ub} \cdot A_s}{\gamma_{M2}}

Delik önünde yatak (bearing) dayanımı:

Fb,Rd=k1αbfudtγM2F_{b,Rd} = \frac{k_1 \cdot \alpha_b \cdot f_u \cdot d \cdot t}{\gamma_{M2}}

αb=min(αd;fub/fu;1,0)\alpha_b = \min(\alpha_d; f_{ub}/f_u; 1{,}0), αd=e1/3d0\alpha_d = e_1/3d_0 (uç bulon) veya p1/3d00,25p_1/3d_0 - 0{,}25 (iç bulon).

Kesme + çekme etkileşimi:

Fv,EdFv,Rd+Ft,Ed1,4Ft,Rd1,0\frac{F_{v,Ed}}{F_{v,Rd}} + \frac{F_{t,Ed}}{1{,}4 F_{t,Rd}} \le 1{,}0

Basınç bloku (block shear) — çekmede plaka yırtılması:

Veff,1,Rd=fuAntγM2+fyAnv3γM0V_{eff,1,Rd} = \frac{f_u \cdot A_{nt}}{\gamma_{M2}} + \frac{f_y \cdot A_{nv}}{\sqrt{3} \gamma_{M0}}

8.2 Kaynaklı birleşim (§4)

Köşe kaynak (fillet weld) dayanımı:

Fw,Rd=fvw,da,fvw,d=fu/3βwγM2F_{w,Rd} = f_{vw,d} \cdot a, \quad f_{vw,d} = \frac{f_u / \sqrt{3}}{\beta_w \cdot \gamma_{M2}}

burada aa etkin kalınlık (kaynak boğaz kalınlığı), βw\beta_w korelasyon çarpanı:

Tablo: 8.2 Kaynaklı birleşim (§4) özeti.

Tüm sütunlar için yana kaydırın →
Tablo 15 — Çelik / βw\beta_wβw​ / fuf_ufu​ (MPa)
Çelikβw\beta_wfuf_u (MPa)
S2350,80360
S2750,85430
S3550,90510
S4201,00520
S4601,00540

Küt kaynak (butt weld): Tam nüfuz edilmiş küt kaynakta ek kontrol gerekmez, ana metal dayanımı geçerlidir.

8.3 Birleşim kategorileri

Tablo: 8.3 Birleşim kategorileri özeti.

Tüm sütunlar için yana kaydırın →
Tablo 16 — Kategori / Tanım / Örnek
KategoriTanımÖrnek
A — Kesme etkisiYalnız kesme aktarımı, kaymaya dayanımBasit bulonlu
B — Sürtünme kayması (kullanılabilirlik)Öngerilmeli, kullanılabilirlik kaymaBulonlu birleşim
C — Sürtünme kayması (ultimate)Öngerilmeli, taşıma gücünde kaymaSismik bulonlu
D — ÇekmeDüz çekmeAsılı birleşim
E — Çekme + öngermeÇekme + öngermeFlanş birleşimi

8.4 Moment aktaran birleşim (§6)

Rijit birleşim koşulu:

Sj,ini25EIbLbS_{j,ini} \ge \frac{25 E I_b}{L_b}

burada Sj,iniS_{j,ini} birleşim başlangıç dönme rijitliği, IbI_b kiriş ataleti, LbL_b kiriş boyu.

Basit birleşim koşulu: Sj,ini0,5EIb/LbS_{j,ini} \le 0{,}5 E I_b / L_b.

Yarı-rijit birleşim: İkisinin arası; T-stub bileşen yöntemi ile moment-dönme eğrisi hesaplanır.

8.5 Bileşen yöntemi (§6.2)

Birleşim bileşenlere ayrılır:

  1. Kolon başlığının eğilmeli gerilimi
  2. Kolon gövdesinin çekmede kesme alanı
  3. Kolon gövdesinin basınçta burkulması
  4. Kiriş başlığının + gövdesinin çekmede kopması
  5. Son plakanın eğilme moment kapasitesi
  6. Kaynağın dayanımı
  7. Bulonun çekme / kesme dayanımı

En zayıf bileşen birleşimin dayanımını belirler.

9. Worked Example 1: HE300B Kolon Tasarımı (5 Katlı Endüstriyel Bina)

yapidan.com özel — Uçtan uca sayısal örnek. Aşağıdaki tüm değerler tek bir gerçekçi senaryoda türetilmiş ve ÇYTHYE 2018 + TS EN 1993 kontrolleriyle eşleştirilmiştir. Kendi projenizde sayıları aynıyla değil, yönteme göre uygulayın.

Senaryo. 5 katlı endüstriyel üretim binası, 8×8 m aks sistemi, zemin kat dış aks kolonu, çelik moment aktaran çerçeve. Malzeme S355JR, kat yüksekliği h=4,0h = 4{,}0 m, net kolon yüksekliği Lcr=3,6L_{cr} = 3{,}6 m. Deprem bölgesi DTS 2, zemin Z2.

9.1 Yük çıkarımı

Tributari alan At=64A_t = 64 m² (8×8 aks, iç kolona yakın kenar).

Tablo: 9.1 Yük çıkarımı özeti.

Tüm sütunlar için yana kaydırın →
Tablo 17 — Yük / Değer / Açıklama
YükDeğerAçıklama
G (döşeme + kaplama + duvar)5,5 kN/m²Kompozit döşeme + betonarme plak
Q (endüstriyel hareketli)5,0 kN/m²TS 498 endüstriyel
Kar K1,5 kN/m²İstanbul bölgesi
Kat sayısı üstü4 (5. kat dışında)
Kolon kendi ağırlığı5 kN/katHE300B ≈ 117 kg/m

Eksenel kuvvet (1,4G + 1,6Q kombinasyonu):

NEd,gravite=(1,45,5+1,65,0)644+41,45=46415,7+28=4043 kNN_{Ed,gravite} = (1{,}4 \cdot 5{,}5 + 1{,}6 \cdot 5{,}0) \cdot 64 \cdot 4 + 4 \cdot 1{,}4 \cdot 5 = 4 \cdot 64 \cdot 15{,}7 + 28 = 4043 \ \text{kN}

Yaklaşım: 5 katın tam yükü alt zemin kat kolonuna düşer; üstteki 1 katlık yük hafif.

Pratikte bu değer azaltılır (hareketli yük azaltma faktörü TS 498); gerçekçi tasarım yükü:

NEd3250 kNN_{Ed} \approx 3250 \ \text{kN}

Deprem kombinasyonundan gelen moment:

My,Ed=420 kNm,Mz,Ed=85 kNmM_{y,Ed} = 420 \ \text{kNm}, \quad M_{z,Ed} = 85 \ \text{kNm}

9.2 Kesit özellikleri (HE300B, S355)

Tablo: 9.2 Kesit özellikleri (HE300B, S355) özeti.

Tüm sütunlar için yana kaydırın →
Tablo 18 — Parametre / Değer
ParametreDeğer
Alan AA14 910 mm²
Yükseklik hh300 mm
Genişlik bb300 mm
Gövde kalınlığı twt_w11 mm
Başlık kalınlığı tft_f19 mm
IyI_y251,7 × 10⁶ mm⁴
IzI_z85,6 × 10⁶ mm⁴
Wpl,yW_{pl,y}1 868 × 10³ mm³
Wpl,zW_{pl,z}870,1 × 10³ mm³
iyi_y130 mm
izi_z75,8 mm
ITI_T184,8 × 10⁴ mm⁴

9.3 Kesit sınıfı kontrolü

ε=235/355=0,814\varepsilon = \sqrt{235/355} = 0{,}814

Başlık (açık kenar): c/tf=(30011227)/2/19=117,5/19=6,18c/t_f = (300 - 11 - 2 \cdot 27)/2 / 19 = 117{,}5/19 = 6{,}18. Sınır Sınıf 1: 9ε=7,339\varepsilon = 7{,}33. Kontrol: 6,187,336{,}18 \le 7{,}33Sınıf 1.

Gövde (basınç altında): c/tw=(300219227)/11=208/11=18,9c/t_w = (300 - 2 \cdot 19 - 2 \cdot 27)/11 = 208/11 = 18{,}9. Sınır Sınıf 1: 33ε=26,933\varepsilon = 26{,}9. Kontrol: 18,926,918{,}9 \le 26{,}9Sınıf 1.

HE300B S355 için Sınıf 1 → Plastik kapasite kullanılabilir.

9.4 Basınç + burkulma kontrolü

Akma kapasitesi:

Npl,Rd=149103551,0=5293 kNN_{pl,Rd} = \frac{14\,910 \cdot 355}{1{,}0} = 5\,293 \ \text{kN}

y-y ekseni burkulma (güçlü eksen):

λˉy=Lcr,yiyλ1=360013093,90,814=36009939=0,362\bar{\lambda}_y = \frac{L_{cr,y}}{i_y \cdot \lambda_1} = \frac{3600}{130 \cdot 93{,}9 \cdot 0{,}814} = \frac{3600}{9939} = 0{,}362

EC3 Tablo 6.1: HE300B, h/b = 1,0 ≤ 1,2, y-y ekseni, tf=19t_f = 19 mm ≤ 40 mm → eğri b, α=0,34\alpha = 0{,}34.

Φy=0,5[1+0,34(0,3620,2)+0,3622]=0,5[1+0,0551+0,131]=0,593\Phi_y = 0{,}5[1 + 0{,}34(0{,}362 - 0{,}2) + 0{,}362^2] = 0{,}5[1 + 0{,}0551 + 0{,}131] = 0{,}593 χy=10,593+0,59320,3622=10,593+0,470=0,941\chi_y = \frac{1}{0{,}593 + \sqrt{0{,}593^2 - 0{,}362^2}} = \frac{1}{0{,}593 + 0{,}470} = 0{,}941

z-z ekseni burkulma (zayıf eksen):

λˉz=360075,893,90,814=36005794=0,621\bar{\lambda}_z = \frac{3600}{75{,}8 \cdot 93{,}9 \cdot 0{,}814} = \frac{3600}{5794} = 0{,}621

EC3 Tablo 6.1: h/b ≤ 1,2, z-z ekseni → eğri c, α=0,49\alpha = 0{,}49.

Φz=0,5[1+0,49(0,6210,2)+0,6212]=0,5[1+0,206+0,386]=0,796\Phi_z = 0{,}5[1 + 0{,}49(0{,}621 - 0{,}2) + 0{,}621^2] = 0{,}5[1 + 0{,}206 + 0{,}386] = 0{,}796 χz=10,796+0,79620,6212=10,796+0,500=0,772\chi_z = \frac{1}{0{,}796 + \sqrt{0{,}796^2 - 0{,}621^2}} = \frac{1}{0{,}796 + 0{,}500} = 0{,}772

Basınç burkulma kapasitesi:

Nb,Rd,z=χzNpl,Rd=0,7725293=4086 kNN_{b,Rd,z} = \chi_z \cdot N_{pl,Rd} = 0{,}772 \cdot 5293 = 4086 \ \text{kN}

Zayıf eksen belirleyicidir. NEd=3250<4086 kNN_{Ed} = 3250 < 4086 \ \text{kN}Akma + burkulma güvenli.

9.5 N-M etkileşim kontrolü

Plastik moment kapasiteleri:

Mpl,Rd,y=18681033551,0106=663 kNmM_{pl,Rd,y} = \frac{1868 \cdot 10^3 \cdot 355}{1{,}0 \cdot 10^6} = 663 \ \text{kNm} Mpl,Rd,z=870,11033551,0106=309 kNmM_{pl,Rd,z} = \frac{870{,}1 \cdot 10^3 \cdot 355}{1{,}0 \cdot 10^6} = 309 \ \text{kNm}

Etkileşim çarpanları (Method 2 — Ek B, sabit moment varsayımı, Cmy=Cmz=0,9C_{my} = C_{mz} = 0{,}9):

ny=NEd/(χyNpl,Rd/γM1)=3250/4980=0,653n_y = N_{Ed}/(\chi_y N_{pl,Rd}/\gamma_{M1}) = 3250/4980 = 0{,}653 nz=NEd/(χzNpl,Rd/γM1)=3250/4086=0,795n_z = N_{Ed}/(\chi_z N_{pl,Rd}/\gamma_{M1}) = 3250/4086 = 0{,}795

kyy=Cmy[1+(λˉy0,2)ny]=0,9[1+0,1620,653]=0,995k_{yy} = C_{my}[1 + (\bar{\lambda}_y - 0{,}2) n_y] = 0{,}9 \cdot [1 + 0{,}162 \cdot 0{,}653] = 0{,}995 kzz=Cmz[1+(2λˉz0,6)nz]=0,9[1+0,6420,795]=1,359k_{zz} = C_{mz}[1 + (2\bar{\lambda}_z - 0{,}6) n_z] = 0{,}9 \cdot [1 + 0{,}642 \cdot 0{,}795] = 1{,}359

kyz=0,6kzz=0,816k_{yz} = 0{,}6 k_{zz} = 0{,}816, kzy=0,6kyy=0,597k_{zy} = 0{,}6 k_{yy} = 0{,}597.

LTB’nin kolonda kritik olmadığı varsayılırsa χLT=1\chi_{LT} = 1 (kolon gövdesi kompozit döşemeye bağlı üst başlık yanal desteklendiği için):

Birinci etkileşim denklemi:

32504980+0,995420663+0,81685309=0,653+0,630+0,225=1,508>1,0 ×\frac{3250}{4980} + 0{,}995 \cdot \frac{420}{663} + 0{,}816 \cdot \frac{85}{309} = 0{,}653 + 0{,}630 + 0{,}225 = 1{,}508 > 1{,}0 \ \times

İlk iterasyon yetersiz. Moment yükü yüksek; kesit artırılmalı.

9.6 Kesit revizyonu: HE320B deneme

HE320B özellikleri:

Tablo: 9.6 Kesit revizyonu: HE320B deneme özeti.

Tüm sütunlar için yana kaydırın →
Tablo 19 — Parametre / Değer
ParametreDeğer
A16 130 mm²
Wpl,yW_{pl,y}2 149 × 10³ mm³
Wpl,zW_{pl,z}939,1 × 10³ mm³
iyi_y139 mm
izi_z76,3 mm

Npl,Rd=16130355=5726N_{pl,Rd} = 16130 \cdot 355 = 5726 kN Mpl,Rd,y=2149355/1000=763M_{pl,Rd,y} = 2149 \cdot 355 / 1000 = 763 kNm Mpl,Rd,z=939355/1000=333M_{pl,Rd,z} = 939 \cdot 355 / 1000 = 333 kNm

Narinlikler: λˉy=3600/(13976,4)=0,339\bar{\lambda}_y = 3600/(139 \cdot 76{,}4) = 0{,}339 λˉz=3600/(76,376,4)=0,618\bar{\lambda}_z = 3600/(76{,}3 \cdot 76{,}4) = 0{,}618

χy0,949\chi_y \approx 0{,}949, χz0,774\chi_z \approx 0{,}774.

ny=3250/(0,9495726)=0,598n_y = 3250/(0{,}949 \cdot 5726) = 0{,}598 nz=3250/(0,7745726)=0,733n_z = 3250/(0{,}774 \cdot 5726) = 0{,}733

kyy=0,9[1+0,1390,598]=0,975k_{yy} = 0{,}9 \cdot [1 + 0{,}139 \cdot 0{,}598] = 0{,}975 kzz=0,9[1+0,6360,733]=1,319k_{zz} = 0{,}9 \cdot [1 + 0{,}636 \cdot 0{,}733] = 1{,}319 kyz=0,61,319=0,791k_{yz} = 0{,}6 \cdot 1{,}319 = 0{,}791

Birinci denklem:

0,598+0,975420763+0,79185333=0,598+0,537+0,202=1,337>1,0 ×0{,}598 + 0{,}975 \cdot \frac{420}{763} + 0{,}791 \cdot \frac{85}{333} = 0{,}598 + 0{,}537 + 0{,}202 = 1{,}337 > 1{,}0 \ \times

Hâlâ yetersiz. Daha büyük kesit gerek.

9.7 Kesit revizyonu: HE340B

HE340B özellikleri:

Tablo: 9.7 Kesit revizyonu: HE340B özeti.

Tüm sütunlar için yana kaydırın →
Tablo 20 — Parametre / Değer
ParametreDeğer
A17 090 mm²
Wpl,yW_{pl,y}2 408 × 10³ mm³
Wpl,zW_{pl,z}985,7 × 10³ mm³
iyi_y146 mm
izi_z75,8 mm

Npl,Rd=6067N_{pl,Rd} = 6067 kN, Mpl,Rd,y=855M_{pl,Rd,y} = 855 kNm, Mpl,Rd,z=350M_{pl,Rd,z} = 350 kNm.

λˉy=3600/(14676,4)=0,323\bar{\lambda}_y = 3600/(146 \cdot 76{,}4) = 0{,}323 λˉz=3600/(75,876,4)=0,621\bar{\lambda}_z = 3600/(75{,}8 \cdot 76{,}4) = 0{,}621

χy0,953\chi_y \approx 0{,}953, χz0,772\chi_z \approx 0{,}772.

ny=3250/(0,9536067)=0,562n_y = 3250/(0{,}953 \cdot 6067) = 0{,}562 nz=3250/(0,7726067)=0,694n_z = 3250/(0{,}772 \cdot 6067) = 0{,}694

kyy=0,9[1+0,1230,562]=0,962k_{yy} = 0{,}9 \cdot [1 + 0{,}123 \cdot 0{,}562] = 0{,}962 kzz=0,9[1+0,6420,694]=1,301k_{zz} = 0{,}9 \cdot [1 + 0{,}642 \cdot 0{,}694] = 1{,}301 kyz=0,61,301=0,781k_{yz} = 0{,}6 \cdot 1{,}301 = 0{,}781

0,562+0,962420855+0,78185350=0,562+0,473+0,190=1,225>1,0 ×0{,}562 + 0{,}962 \cdot \frac{420}{855} + 0{,}781 \cdot \frac{85}{350} = 0{,}562 + 0{,}473 + 0{,}190 = 1{,}225 > 1{,}0 \ \times

Hâlâ yetersiz. Derin kesit veya çift kesit gerekiyor.

9.8 Kesit revizyonu: HE360B

HE360B özellikleri:

Tablo: 9.8 Kesit revizyonu: HE360B özeti.

Tüm sütunlar için yana kaydırın →
Tablo 21 — Parametre / Değer
ParametreDeğer
A18 060 mm²
Wpl,yW_{pl,y}2 683 × 10³ mm³
Wpl,zW_{pl,z}1 032 × 10³ mm³
iyi_y152 mm
izi_z75,5 mm

Npl,Rd=6411N_{pl,Rd} = 6411 kN, Mpl,Rd,y=952M_{pl,Rd,y} = 952 kNm, Mpl,Rd,z=366M_{pl,Rd,z} = 366 kNm.

λˉy=3600/(15276,4)=0,310\bar{\lambda}_y = 3600/(152 \cdot 76{,}4) = 0{,}310 λˉz=3600/(75,576,4)=0,624\bar{\lambda}_z = 3600/(75{,}5 \cdot 76{,}4) = 0{,}624

χy0,957\chi_y \approx 0{,}957, χz0,771\chi_z \approx 0{,}771.

ny=3250/6134=0,530n_y = 3250/6134 = 0{,}530 nz=3250/4944=0,657n_z = 3250/4944 = 0{,}657

kyy=0,9[1+0,1100,530]=0,952k_{yy} = 0{,}9[1 + 0{,}110 \cdot 0{,}530] = 0{,}952 kzz=0,9[1+0,6480,657]=1,283k_{zz} = 0{,}9[1 + 0{,}648 \cdot 0{,}657] = 1{,}283 kyz=0,770k_{yz} = 0{,}770

32506134+0,952420952+0,77085366\frac{3250}{6134} + 0{,}952 \cdot \frac{420}{952} + 0{,}770 \cdot \frac{85}{366} =0,530+0,420+0,179=1,129>1,0 ×= 0{,}530 + 0{,}420 + 0{,}179 = 1{,}129 > 1{,}0 \ \times

Hâlâ limitin üstünde. Bu bize senaryodaki moment değerlerinin gerçekçi bir zemin kat kolonu için yüksek olduğunu gösteriyor ve / veya S355 yerine S460 kullanılması veya çaprazlı sistem eklenmesi gerekiyor.

9.9 Alternatif: S460M malzeme ile HE340B

S460 ile HE340B tekrar kontrol:

Npl,Rd=17090460/1000=7861N_{pl,Rd} = 17090 \cdot 460 / 1000 = 7861 kN Mpl,Rd,y=2408460/1000=1108M_{pl,Rd,y} = 2408 \cdot 460 / 1000 = 1108 kNm Mpl,Rd,z=986460/1000=453M_{pl,Rd,z} = 986 \cdot 460 / 1000 = 453 kNm

ε=235/460=0,715\varepsilon = \sqrt{235/460} = 0{,}715 λ1=93,90,715=67,1\lambda_1 = 93{,}9 \cdot 0{,}715 = 67{,}1

λˉy=3600/(14667,1)=0,367\bar{\lambda}_y = 3600/(146 \cdot 67{,}1) = 0{,}367 λˉz=3600/(75,867,1)=0,708\bar{\lambda}_z = 3600/(75{,}8 \cdot 67{,}1) = 0{,}708

S460 için eğri a (y-y) → α=0,21\alpha = 0{,}21; eğri b (z-z) → α=0,34\alpha = 0{,}34.

Φy=0,5[1+0,21(0,167)+0,135]=0,585\Phi_y = 0{,}5[1 + 0{,}21(0{,}167) + 0{,}135] = 0{,}585 χy=1/(0,585+0,3420,135)=1/1,040=0,962\chi_y = 1/(0{,}585 + \sqrt{0{,}342 - 0{,}135}) = 1/1{,}040 = 0{,}962

Φz=0,5[1+0,34(0,508)+0,501]=0,837\Phi_z = 0{,}5[1 + 0{,}34(0{,}508) + 0{,}501] = 0{,}837 χz=1/(0,837+0,7010,501)=1/1,284=0,779\chi_z = 1/(0{,}837 + \sqrt{0{,}701 - 0{,}501}) = 1/1{,}284 = 0{,}779

ny=3250/(0,9627861)=0,430n_y = 3250/(0{,}962 \cdot 7861) = 0{,}430 nz=3250/(0,7797861)=0,531n_z = 3250/(0{,}779 \cdot 7861) = 0{,}531

kyy=0,9[1+0,1670,430]=0,965k_{yy} = 0{,}9[1 + 0{,}167 \cdot 0{,}430] = 0{,}965 kzz=0,9[1+0,8160,531]=1,290k_{zz} = 0{,}9[1 + 0{,}816 \cdot 0{,}531] = 1{,}290 kyz=0,774k_{yz} = 0{,}774

0,430+0,9654201108+0,774854530{,}430 + 0{,}965 \cdot \frac{420}{1108} + 0{,}774 \cdot \frac{85}{453} =0,430+0,366+0,145=0,9411,0 = 0{,}430 + 0{,}366 + 0{,}145 = 0{,}941 \le 1{,}0 \ \checkmark

S460M + HE340B çözümü geçer. Alternatif olarak çelik kalitesi S355 kalmak şartıyla çaprazlı çerçeve eklenerek moment değeri %30 azaltılırsa HE300B de yeterli hale gelebilir.

9.10 Birleşim detayı özeti

Kolon-kiriş birleşimi moment aktaran uçlu plaka (extended end-plate) tipi:

  • Kolon başlık kaynağı: 10 mm köşe kaynak, her iki taraf
  • Uç plaka: 25 mm kalınlık, 500×250 mm
  • Bulonlar: 8 adet M24 10.9 (4 üst sıra, 4 alt sıra)
  • Kiriş-uç plaka kaynağı: Tam nüfuzlu küt kaynak başlık, 8 mm köşe kaynak gövde

Birleşim momenti kapasitesi yaklaşık 450 kNm; tasarım momenti 420 kNm → güvenli.

9.11 Özet tablo

Tablo: 9.11 Özet tablo özeti.

Tüm sütunlar için yana kaydırın →
Tablo 22 — Kontrol / Değer / Sınır
KontrolDeğerSınırDurum
Kesit sınıfı (başlık)6,18≤ 7,33Sınıf 1 ✓
Kesit sınıfı (gövde)18,9≤ 26,9Sınıf 1 ✓
NEd/Nb,Rd,zN_{Ed}/N_{b,Rd,z}0,531≤ 1,0
N-M etkileşimi (S460 + HE340B)0,941≤ 1,0
Birleşim kapasitesi450 kNm420 kNm

Kesit: HE340B, S460M. Üç deneme sonunda uygun çözüm elde edildi; bu döngü çelik tasarımın karakteristik özelliğidir.

10. Worked Example 2: IPE400 Kiriş Tasarımı (Endüstriyel Çatı Aşığı)

yapidan.com özel — Kiriş worked example. Endüstriyel çatı kirişi: uzun açıklık, basit mesnet, yanal destek aralığı 2,0 m. Sehim + LTB kontrolü kritik.

Senaryo. 10 m açıklıklı basit mesnetli IPE400 aşık, S275JR, çatı sacı trapezoid yanal destek 2,0 m aralık, ofis kat hareketli yük + çatı kaplama.

10.1 Yük çıkarımı

Aşık aralığı 3,5 m; tributari:

Tablo: 10.1 Yük çıkarımı özeti.

Tüm sütunlar için yana kaydırın →
Tablo 23 — Yük / Değer / Hesap
YükDeğerHesap
G (sac + izolasyon + yağmur suyu)0,85 kN/m²Ortalama çatı sistemi
G (kendi ağırlığı IPE400)0,66 kN/m66 kg/m
Q (çatı bakım yükü)0,75 kN/m²TS 498
K (kar)1,5 kN/m²İstanbul
W (rüzgâr)0,8 kN/m²Emme

YDKT düşey yük kombinasyonu (1,4G + 1,6Q + 1,6K):

wEd=(1,40,85+1,60,75+1,61,5)3,5+1,40,66w_{Ed} = (1{,}4 \cdot 0{,}85 + 1{,}6 \cdot 0{,}75 + 1{,}6 \cdot 1{,}5) \cdot 3{,}5 + 1{,}4 \cdot 0{,}66 wEd=(1,19+1,20+2,40)3,5+0,924=4,793,5+0,924=17,69 kN/mw_{Ed} = (1{,}19 + 1{,}20 + 2{,}40) \cdot 3{,}5 + 0{,}924 = 4{,}79 \cdot 3{,}5 + 0{,}924 = 17{,}69 \ \text{kN/m}

10.2 İç kuvvetler

MEd=wEdL28=17,691028=221 kNmM_{Ed} = \frac{w_{Ed} \cdot L^2}{8} = \frac{17{,}69 \cdot 10^2}{8} = 221 \ \text{kNm} VEd=wEdL2=17,69102=88,4 kNV_{Ed} = \frac{w_{Ed} \cdot L}{2} = \frac{17{,}69 \cdot 10}{2} = 88{,}4 \ \text{kN}

10.3 Kesit özellikleri (IPE400, S275)

Tablo: 10.3 Kesit özellikleri (IPE400, S275) özeti.

Tüm sütunlar için yana kaydırın →
Tablo 24 — Parametre / Değer
ParametreDeğer
A8 446 mm²
h400 mm
b180 mm
twt_w8,6 mm
tft_f13,5 mm
IyI_y231,3 × 10⁶ mm⁴
Wpl,yW_{pl,y}1 307 × 10³ mm³
Wel,yW_{el,y}1 156 × 10³ mm³
IzI_z13,18 × 10⁶ mm⁴
izi_z39,5 mm
ITI_T51,1 × 10⁴ mm⁴
IwI_w490 × 10⁹ mm⁶

10.4 Kesit sınıfı kontrolü

ε=235/275=0,924\varepsilon = \sqrt{235/275} = 0{,}924

Başlık: c/tf=(1808,6221)/2/13,5=64,7/13,5=4,799ε=8,31c/t_f = (180 - 8{,}6 - 2 \cdot 21)/2 / 13{,}5 = 64{,}7/13{,}5 = 4{,}79 \le 9\varepsilon = 8{,}31Sınıf 1.

Gövde eğilme altında: c/tw=(400213,5221)/8,6=331/8,6=38,5c/t_w = (400 - 2 \cdot 13{,}5 - 2 \cdot 21)/8{,}6 = 331/8{,}6 = 38{,}5. Sınır Sınıf 1: 72ε=66,572\varepsilon = 66{,}5Sınıf 1.

10.5 Moment kapasitesi (LTB yoksa)

Mpl,Rd=Wpl,yfyγM0=13071032751,0106=359 kNmM_{pl,Rd} = \frac{W_{pl,y} \cdot f_y}{\gamma_{M0}} = \frac{1307 \cdot 10^3 \cdot 275}{1{,}0 \cdot 10^6} = 359 \ \text{kNm}

10.6 Kesme kontrolü

Av=A2btf+(tw+2r)tf=8446218013,5+(8,6+221)13,5=84464860+683=4269A_v = A - 2bt_f + (t_w + 2r)t_f = 8446 - 2 \cdot 180 \cdot 13{,}5 + (8{,}6 + 2 \cdot 21) \cdot 13{,}5 = 8446 - 4860 + 683 = 4269 mm²

Vpl,Rd=4269(275/3)1,01000=678 kNV_{pl,Rd} = \frac{4269 \cdot (275/\sqrt{3})}{1{,}0 \cdot 1000} = 678 \ \text{kN}

VEd=88,4<0,5Vpl,Rd=339V_{Ed} = 88{,}4 < 0{,}5 V_{pl,Rd} = 339 kN → kesme kontrolü zayıf, eğilme kapasitesi azalmaz.

10.7 LTB kontrolü

Yanal desteksiz boy Lcr,LT=2,0L_{cr,LT} = 2{,}0 m (çatı sacı vidalama aralığı).

Kritik LTB momenti (C1=1,13C_1 = 1{,}13 düzgün yayılı yük için):

Mcr=C1π2EIzL2IwIz+L2GITπ2EIzM_{cr} = C_1 \frac{\pi^2 E I_z}{L^2} \sqrt{\frac{I_w}{I_z} + \frac{L^2 G I_T}{\pi^2 E I_z}}

Hesap aşamaları:

π2EIz=π221000013,18106=2,7311013\pi^2 E I_z = \pi^2 \cdot 210000 \cdot 13{,}18 \cdot 10^6 = 2{,}731 \cdot 10^{13} Nmm² L2=(2000)2=4106L^2 = (2000)^2 = 4 \cdot 10^6 mm² π2EIz/L2=6,828106\pi^2 E I_z / L^2 = 6{,}828 \cdot 10^6 N

Iw/Iz=490109/(13,18106)=37180I_w/I_z = 490 \cdot 10^9 / (13{,}18 \cdot 10^6) = 37180 mm² L2GIT/(π2EIz)=41068100051,1104/(2,7311013)=6062L^2 G I_T / (\pi^2 E I_z) = 4 \cdot 10^6 \cdot 81000 \cdot 51{,}1 \cdot 10^4 / (2{,}731 \cdot 10^{13}) = 6062 mm²

Kare kök içindeki terim: 37180+6062=43242=208\sqrt{37180 + 6062} = \sqrt{43242} = 208 mm

Mcr=1,136,828106208=1,605109 Nmm=1605 kNmM_{cr} = 1{,}13 \cdot 6{,}828 \cdot 10^6 \cdot 208 = 1{,}605 \cdot 10^9 \ \text{Nmm} = 1605 \ \text{kNm}

Narinlik:

λˉLT=Wpl,yfyMcr=13071032751,605109=0,224=0,473\bar{\lambda}_{LT} = \sqrt{\frac{W_{pl,y} \cdot f_y}{M_{cr}}} = \sqrt{\frac{1307 \cdot 10^3 \cdot 275}{1{,}605 \cdot 10^9}} = \sqrt{0{,}224} = 0{,}473

λˉLT>0,4\bar{\lambda}_{LT} > 0{,}4 olduğu için LTB kontrolü yapılmalı. IPE400, h/b=400/180=2,22>2h/b = 400/180 = 2{,}22 > 2eğri c, αLT=0,49\alpha_{LT} = 0{,}49.

ΦLT=0,5[1+0,49(0,4730,2)+0,4732]=0,5[1+0,134+0,224]=0,679\Phi_{LT} = 0{,}5[1 + 0{,}49(0{,}473 - 0{,}2) + 0{,}473^2] = 0{,}5[1 + 0{,}134 + 0{,}224] = 0{,}679 χLT=10,679+0,67920,4732=10,679+0,487=0,857\chi_{LT} = \frac{1}{0{,}679 + \sqrt{0{,}679^2 - 0{,}473^2}} = \frac{1}{0{,}679 + 0{,}487} = 0{,}857

LTB’li moment kapasitesi:

Mb,Rd=χLTWpl,yfyγM1=0,857359=308 kNmM_{b,Rd} = \chi_{LT} \cdot \frac{W_{pl,y} \cdot f_y}{\gamma_{M1}} = 0{,}857 \cdot 359 = 308 \ \text{kNm}

Kontrol:

MEdMb,Rd=221308=0,7181,0 \frac{M_{Ed}}{M_{b,Rd}} = \frac{221}{308} = 0{,}718 \le 1{,}0 \ \checkmark

LTB güvenli.

10.8 Sehim kontrolü (LS2)

Karakteristik yük kombinasyonu (G + Q + 0,5K):

wchar=(0,85+0,75+0,51,5)3,5+0,66=8,225+0,66=8,89 kN/mw_{char} = (0{,}85 + 0{,}75 + 0{,}5 \cdot 1{,}5) \cdot 3{,}5 + 0{,}66 = 8{,}225 + 0{,}66 = 8{,}89 \ \text{kN/m} δ=58,891041012384210000231,3106=4,44510171,8661016=23,8 mm\delta = \frac{5 \cdot 8{,}89 \cdot 10^4 \cdot 10^{12}}{384 \cdot 210000 \cdot 231{,}3 \cdot 10^6} = \frac{4{,}445 \cdot 10^{17}}{1{,}866 \cdot 10^{16}} = 23{,}8 \ \text{mm}

Sehim sınırı (çatı aşığı) L/200=10000/200=50L/200 = 10000/200 = 50 mm → δ=23,850\delta = 23{,}8 \le 50

Vibrasyon hassas uygulamada L/300=33,3L/300 = 33{,}3 mm olurdu; o zaman bile sağlar.

10.9 Özet tablo

Tablo: 10.9 Özet tablo özeti.

Tüm sütunlar için yana kaydırın →
Tablo 25 — Kontrol / Değer / Sınır
KontrolDeğerSınırDurum
Kesit sınıfı (başlık)4,79≤ 8,31Sınıf 1 ✓
Kesit sınıfı (gövde)38,5≤ 66,5Sınıf 1 ✓
VEd/Vpl,RdV_{Ed}/V_{pl,Rd}0,130≤ 1,0
MEd/Mb,RdM_{Ed}/M_{b,Rd} (LTB)0,718≤ 1,0
Sehim δ\delta23,8 mm≤ 50 mm

Seçim: IPE400, S275JR, yanal destek 2 m. Sehim ve LTB ile birlikte tüm kontroller geçer.

11. Kompozit Döşeme Tasarımı

Kısa yanıt: Kompozit döşeme, trapezoid çelik sac + üstüne dökülmüş beton + alt çelik kiriş arasındaki kesme bağlantıları (stud) ile çalışır; beton basınca, çelik çekmeye çalışır, etkin genişlik yük katsayısıyla belirlenir.

11.1 Temel çalışma prensibi

Çelik kiriş üst başlığına kaynakla bağlanan headed stud bağlantıları, beton döşeme ile kirişin birlikte çalışmasını sağlar. Kesitin tarafsız ekseni genellikle beton içinde olduğundan:

  • Beton: Basınç altında
  • Çelik kiriş: Çekme altında
  • Sac: Kalıp görevi + hafif çekme

11.2 Kesme bağlantısı dayanımı (TS EN 1994-1-1)

Headed stud bağlantısı dayanımı:

PRd=min(0,8fuπd2/4γV,0,29αd2fckEcmγV)P_{Rd} = \min\left(\frac{0{,}8 f_u \pi d^2 / 4}{\gamma_V}, \frac{0{,}29 \alpha d^2 \sqrt{f_{ck} E_{cm}}}{\gamma_V}\right)

dd stud çapı (genelde 19 mm), α=1\alpha = 1 (hsc/d4h_{sc}/d \ge 4), γV=1,25\gamma_V = 1{,}25.

11.3 Etkin genişlik

beff=b0+bei,bei=min(Le/8;bi)b_{eff} = b_0 + \sum b_{ei}, \quad b_{ei} = \min(L_e/8; b_i)

LeL_e sıfır moment noktaları arasındaki mesafe; basit mesnette kirişin tam açıklığıdır.

11.4 Kompozit etkinin avantajı

  • Moment kapasitesi %60-120 artar
  • Sehim %25-40 azalır
  • Kiriş boyutu küçülür → %20-30 çelik tasarrufu

11.5 Uygulama detayı

  • Stud tipi: Ø19 mm × 100 mm yüksek (genel), Ø22 mm × 125 mm (ağır yük)
  • Stud aralığı: 150-300 mm (sürekli kesme akışına göre)
  • Beton kalınlığı: Min 60 mm sac dalgası üstü
  • Sac: HI-Bond, Comflor, Corus tipi trapezoid

11.6 Yangın dayanımı avantajı

Kompozit döşeme, çelik kirişe ek koruma sağlar. Betonun termal ataleti sayesinde 30-60 dakika yangın dayanımı ek boya gerektirmeden elde edilir (TS EN 1994-1-2).

12. Deprem Tasarımı — TBDY 2018 Bölüm 9

Kısa yanıt: TBDY 2018 Bölüm 9, çelik binaları süneklik düzeyine göre sınıflandırır ve yüksek süneklik için kapasite tasarımı (güçlü kolon-zayıf kiriş) zorunlu kılar; moment aktaran çerçeveler ve çaprazlı sistemler ayrı kurallara tabidir.

12.1 Süneklik düzeyleri ve R değerleri

Tablo: 12.1 Süneklik düzeyleri ve R değerleri özeti.

Tüm sütunlar için yana kaydırın →
Tablo 26 — Sistem / SDY — R / SDS — R
SistemSDY — RSDS — RElastik — R
Moment aktaran çerçeve (MAÇ)853
Merkezi çaprazlı çerçeve (MÇÇ)643
Dışmerkez çaprazlı çerçeve (DÇÇ)8
Çelik levha duvar7
Moment + çaprazlı ikili sistem7-84-5

12.2 Moment aktaran çerçeve (MAÇ) kuralları

Plastik mafsal bölgesi: Kolon-kiriş birleşiminden 1-1,5h uzaklıkta oluşacak şekilde tasarlanır. Kesit kompakt (Sınıf 1) zorunludur.

Güçlü kolon-zayıf kiriş:

Mpc1,3Mpb\sum M_{pc}^* \ge 1{,}3 \sum M_{pb}^*

Mpc=Zc(fycNEd/Ag)M_{pc}^* = \sum Z_c (f_{yc} - N_{Ed}/A_g), kolon plastik moment (eksenel yük etkisi dahil). MpbM_{pb}^* kiriş plastik moment + strain hardening (1,1-1,2 faktör).

Birleşim kapasitesi: Birleşim, kirişin plastik momentinin %125-150’sini aktarabilmelidir (over-strength). Tipik detay uçlu plaka (end-plate) veya RBS (reduced beam section / dog-bone).

12.3 Merkezi çaprazlı çerçeve (MÇÇ) kuralları

Çapraz narinliği:

λˉ2,0(X c¸apraz)\bar{\lambda} \le 2{,}0 \quad \text{(X çapraz)} 1,3λˉ2,0(tek diyagonal)1{,}3 \le \bar{\lambda} \le 2{,}0 \quad \text{(tek diyagonal)}

Çapraz kapasitesi, kolon kapasitesini aşmamalı; kolon çaprazın çekme + basınç kapasitesinin %30 üstünde tasarlanır.

12.4 Dışmerkez çaprazlı çerçeve (DÇÇ)

Link kirişinin plastik mafsalı enerji sönümleyicidir. Link uzunluğu:

e1,6MpVp(kısa link, kesme mafsalı)e \le 1{,}6 \frac{M_p}{V_p} \quad \text{(kısa link, kesme mafsalı)}

Link kapasitesi over-strength faktörü 1,5 ile büyütülür; kolon ve çaprazlar bu büyütülmüş kapasiteye göre tasarlanır.

12.5 Birleşim over-strength

Tablo: 12.5 Birleşim over-strength özeti.

Tüm sütunlar için yana kaydırın →
Tablo 27 — Birleşim / Over-strength çarpanı
BirleşimOver-strength çarpanı
Moment aktaran (MAÇ)1,25-1,50
Çaprazın eksenel (MÇÇ)1,10-1,30
Link kiriş (DÇÇ)1,50-1,60

Bu çarpanlar, kapasite tasarım ilkesinin temelidir: enerji sönüm bölgesinin dışındaki elemanların elastik kalması hedeflenir.

12.6 Göreli kat ötelenmesi sınırı

Çelik binalar için TBDY 2018 Madde 4.9.1.3:

δihi0,01(normal bina)\frac{\delta_i}{h_i} \le 0{,}01 \quad \text{(normal bina)} δihi0,005(gevrek dolgu cephe ile)\frac{\delta_i}{h_i} \le 0{,}005 \quad \text{(gevrek dolgu cephe ile)}

Çelik yapılar düşey rijitliği düşük olduğu için öteleme kontrolü çoğu zaman ekstrem kriter olur; deprem yükü değil sehim baskın hesabı etkiler.

13. Yangın Dayanımı — TS EN 1993-1-2

Kısa yanıt: Çelik 400°C’ye kadar dayanımını korur, 500°C’de %22 kaybeder, 600°C’de %50 kaybeder; bu nedenle çelik yapılar pasif yangın koruması (boya, levha, beton kaplama) gerektirir.

13.1 Sıcaklığa bağlı dayanım azaltma faktörleri

Tablo: 13.1 Sıcaklığa bağlı dayanım azaltma faktörleri özeti.

Tüm sütunlar için yana kaydırın →
Tablo 28 — Sıcaklık (°C) / ky,θk_{y,\theta}ky,θ​ (akma) / kE,θk_{E,\theta}kE,θ​ (modül)
Sıcaklık (°C)ky,θk_{y,\theta} (akma)kE,θk_{E,\theta} (modül)
1001,001,00
2001,000,90
3001,000,80
4001,000,70
5000,780,60
6000,470,31
7000,230,13
8000,110,09
9000,060,068

13.2 Kritik sıcaklık

Yangın altında elemanın göçme sıcaklığı:

θcr=39,19ln[10,9674μ03,8331]+482\theta_{cr} = 39{,}19 \ln\left[\frac{1}{0{,}9674 \mu_0^{3{,}833}} - 1\right] + 482

μ0=Efi,d/Rfi,d,0\mu_0 = E_{fi,d}/R_{fi,d,0} kullanım oranı.

13.3 Pasif yangın koruması

Tablo: 13.3 Pasif yangın koruması özeti.

Tüm sütunlar için yana kaydırın →
Tablo 29 — Sistem / Dayanım süresi / Kalınlık
SistemDayanım süresiKalınlıkNot
İntumescent boyaR60-R1200,5-3 mmEstetik, pahalı
Alçıpan / vermikülitR60-R24015-50 mmEndüstriyel
Beton kaplamaR120-R24050-100 mmAğır
Lifli beton spreyR60-R18015-40 mmEkonomik
Kompozit döşemeR30-R90DoğalEk koruma gerekmeyebilir

13.4 Bina sınıfına göre yangın dayanımı

Tablo: 13.4 Bina sınıfına göre yangın dayanımı özeti.

Tüm sütunlar için yana kaydırın →
Tablo 30 — Bina tipi / Yükseklik / Min. yangın dayanımı
Bina tipiYükseklikMin. yangın dayanımı
Tek katlı endüstriyel≤ 6 mR30
Konut (≤ 4 kat)≤ 13 mR60
Orta yükseklik13-21 mR90
Yüksek bina> 21 mR120
Özel yapı (hastane, okul)HerR120-R240

14. Yazılım Kullanımı (SAP2000, ETABS, IdeSTATIK — Özet)

14.1 SAP2000

Genel amaçlı sonlu eleman paketi. Çelik tasarım için Design → Steel Frame Design → Eurocode 3-2005 seçeneği aktif edilmelidir. Kesit sınıflandırması, N-M-V etkileşimi, LTB ve sehim otomatik raporlanır. Endüstriyel yapı, köprü, boru destekleme sistemlerinde tercih edilir.

14.2 ETABS

Bina odaklı; kat bazlı analiz ve TBDY 2018 + Eurocode 3 kombinasyonu yerleşik. Moment aktaran çerçeve kontrolleri otomatik; güçlü kolon-zayıf kiriş raporu tek tıkla üretilir. Yüksek katlı çelik binalarda standart.

14.3 IdeSTATIK

Birleşim tasarımına özelleşmiş Türk menşeili yazılım. Uçlu plaka, alın plaka, gusse plate birleşimlerini bileşen yöntemiyle hesaplar. Çelik tasarım yazılımlarından aktarılan moment-kesme değerleriyle birleşim detayı otomatik çizilir.

14.4 Çapraz doğrulama checklist

Yazılım çıktısının doğruluğunu el hesabıyla kontrol için:

  1. Toplam düşey yük: Mesnet reaksiyonları toplamı = bina toplam yükü
  2. Taban kesme: Vb=AsWV_b = A_s \cdot W (spektral yüklemeden yaklaşık)
  3. 1. mod periyodu: Çelik bina T10,085N0,75T_1 \approx 0{,}085 N^{0{,}75} ile uyumlu mu?
  4. Kat ötelenmesi: δi/hi0,01\delta_i/h_i \le 0{,}01
  5. Kritik kolon eksenel yükü: Tributari alan × yük ile çapraz kontrol
  6. Kiriş LTB kontrolü: Yanal destek mesafesinin doğru tanımlandığından emin olun

15. ÇYTHYE 2018 vs Eurocode 3 Karşılaştırması

Kısa yanıt: ÇYTHYE 2018 büyük ölçüde Eurocode 3 temelinde kurulmuştur; ancak malzeme katsayıları, deprem entegrasyonu ve Türkiye Ulusal Ek notları önemli farklar doğurur.

15.1 Karşılaştırma tablosu

Tablo: 15.1 Karşılaştırma tablosu özeti.

Tüm sütunlar için yana kaydırın →
Tablo 31 — Konu / ÇYTHYE 2018 / TS EN 1993 (Eurocode 3)
KonuÇYTHYE 2018TS EN 1993 (Eurocode 3)
Tasarım yöntemiYDKT (AISC-temelli)LRFD/partial coefficient
Kısmi malzemeϕ=0,9\phi = 0{,}9 (akma), ϕ=0,75\phi = 0{,}75 (kopma)γM0=1,γM1=1,γM2=1,25\gamma_{M0}=1, \gamma_{M1}=1, \gamma_{M2}=1{,}25
Kesit sınıfıAISC kompakt/kompakt-olmayanSınıf 1-4
Burkulma eğrileriAISC tek formülEC3 5 eğri (a0, a, b, c, d)
N-M etkileşimiAISC H denklemleriMethod 1 (Ek A) / Method 2 (Ek B)
Deprem entegrasyonuTBDY 2018 Bölüm 9 direktEN 1998 (ayrı)
Birleşim yöntemiAISC basit + detaylıBileşen yöntemi
YangınTBDY 2018 ek referansEN 1993-1-2 kapsamlı

15.2 Seçim tavsiyesi

  • ÇYTHYE 2018 Türkiye’de ruhsat için zorunlu referanstır
  • Eurocode 3 uluslararası projelerde ve Türkiye dışında
  • Hibrit kullanım: Birleşim Eurocode 3, gövde tasarımı ÇYTHYE (pratikte yaygın)

15.3 Türkiye Ulusal Ek (TS EN 1993-1-1/NA)

Türkiye ulusal ekinde karakteristik değişiklikler:

  • γM0=1,00\gamma_{M0} = 1{,}00 (EC3 varsayılan ile aynı)
  • γM1=1,00\gamma_{M1} = 1{,}00
  • γM2=1,25\gamma_{M2} = 1{,}25
  • Etkileşim çarpanları Method 2 önerilir (daha basit el hesabı)
  • Deprem için TBDY 2018 baskındır, EN 1998 tamamlayıcı

16. Sıkça Sorulan Sorular (SSS)

1. S355 mi S275 mi seçmeliyim? Yük yoğunluğuna bağlı. Konut çerçeveleri için S275JR ekonomiktir; endüstriyel bina, orta-yüksek yapı için S355JR standarttır. Malzeme fark maliyeti %8-12; ancak dayanım %29 arttığı için profil boyutu küçülür ve toplamda tasarruf sağlar.

2. Kompozit döşeme yerine çelik kiriş + plak yeterli mi? Yeterli olur ama şiddetle önerilmez. Kompozit sistem moment kapasitesini %60-120 artırır, sehim ve vibrasyonu azaltır. Tek istisna: hafif çatı aşıkları gibi düşük yüklü elemanlar için tek başına çelik yeterlidir.

3. Yanal burkulma (LTB) her zaman kontrol edilmeli mi? Hayır. Yanal destek mesafesi Lcr,LTL_{cr,LT} yeterince kısa ise λˉLT0,4\bar{\lambda}_{LT} \le 0{,}4 çıkar ve χLT=1\chi_{LT} = 1 alınır. Pratik kural: 2,5 m ve altı yanal destekli IPE/HE profilleri LTB kontrolü gerektirmez.

4. Kolonda S460 kullanmak mantıklı mı? Yüksek katlı yapılarda ve ağır endüstriyel uygulamalarda evet. S460 + S355 karması alt katta (yüksek eksenel yük) + üst katta (düşük yük) maliyet-etkin çözümdür. Tek dezavantaj: birleşim bölgesinde dikkatli üretim gerekir.

5. Bulonlu birleşimde 8.8 mi 10.9 mu bulon kullanmalıyım? Standart kullanımda 8.8. Öngerilmeli birleşim ve sismik bölgelerde 10.9 tercih edilir. 10.9 bulonun kesme dayanımı çarpanı αv=0,5\alpha_v = 0{,}5 olduğu için tek başına orantılı kazanç değildir; pragmatik kullanım çekme + öngerme birleşimidir.

6. Yanal destek kiriş üst başlığında mı alt başlığında mı olmalı? Pozitif momentte (açıklık ortası) üst başlık basınçta → yanal destek üstte. Negatif momentte (mesnet) alt başlık basınçta → konsol / sürekli kirişte alt başlık desteği kritik. Pratikte sürekli kirişin mesnet üstü alt desteğinin unutulması yaygın hatadır.

7. Çelik yapıda yangın dayanımı hep pasif koruma ister mi? Hayır. Tek katlı endüstriyel yapılar (R30 sınıfı), kompozit döşeme üstü kirişler (beton koruma ile R60+) ve boyutsal olarak büyük kutu profiller (%30-40 kaybıyla doğal R30) koruma gerektirmeyebilir. Genel kural: R60 altında bina sınıfına göre hesap gerekli.

8. Deprem tasarımında moment çerçeve mi çaprazlı çerçeve mi? Moment çerçeve (MAÇ) R=8 ile en yüksek süneklik, açıklık esnekliği iyi ama birleşim maliyeti yüksek. Çaprazlı (MÇÇ) daha ekonomik, R=6 ama mimari açıklığı kısıtlar. Yüksek binalarda kombinasyon (ikili sistem) R=7-8 ile dengeli çözümdür.

9. IPE profil mi HE profil mi tercih etmeliyim? IPE: yüksek/genişlik oranı yüksek → eğilme verimi iyi, LTB ve z-z ekseni zayıf → kiriş için. HE (HEA/HEB/HEM): kare benzeri → burkulma verimi iyi, eksenel yük için → kolon için. Çift eksenli eğilme baskın durumlarda HE tercih edilir.

10. Kolon taban plakası nasıl boyutlandırılır? Taban plakası betona basınç yoluyla yük aktarır. Etkili alan AeffA_{eff}, kolon alanı × dağılım faktörü (yaklaşık 2,0). Plaka kalınlığı: t3fp/fyt \ge \sqrt{3 f_p / f_y} (kol uzunluğuna göre). Ankraj bulonları çekme + kesme için tasarlanır; tipik 4 veya 8 adet M24-M36 kullanılır. İlgili araç: Kolon Taban Plakası.

11. ÇYTHYE 2018 hangi projeler için zorunlu? Tüm çelik yapı projeleri için ruhsat referansıdır (konut, ticari, endüstriyel, kamu). Tek istisna: basit çatı strüktürleri (örn. pergola, tente) lokal yönetmelikle yetinebilir. Büyük köprüler için ek olarak KGM şartnamesi uygulanır.

12. Yanal burkulmayı nasıl önlerim? Dört temel yöntem: (1) kompozit döşeme ile sürekli üst başlık desteği, (2) ara çapraz bağlantı (2-3 m aralık), (3) üst başlığa kaynaklı sac örtü (trapezoid), (4) kiriş-kiriş arası tie beam. Yanal destekli tasarım kiriş boyutunu 1-2 beden küçültür.

13. Bulon deliği nominal çap + ne kadar tolerans? Standart delik: d0=dbulon+2d_0 = d_{bulon} + 2 mm (M20 ve altı), d0=dbulon+3d_0 = d_{bulon} + 3 mm (M24 ve üstü). Büyük delik ve yuva delik uygulamalarında farklı kurallar geçerlidir; öngerme şart olur.

14. Çelik yapı maliyetini nasıl optimize ederim? Beş ana kural: (1) standart profil katalogundan seç (özel üretim %15-20 pahalı), (2) yüksek dayanımlı çelik (S355+) kullan (profil boyutu küçülür), (3) birleşim tiplerini sadeleştir (3-4 tip), (4) kompozit döşeme ile çelik tonajı düşür, (5) birleşim detaylarını fabrikada ön üretim yap (saha saati %40 azalır).

15. Kaynak mı bulon mu tercih etmeliyim? Kaynak: fabrika standart, yüksek rijitlik, düşük montaj maliyeti. Bulon: saha esnek, demontajlı, kalite kontrolü kolay. Endüstriyel pratik: fabrika kaynak + saha bulon birleşimi standarttır. Sismik bölgelerde öngermeli bulon tercih edilir.

Özet ve Uygulama Önerisi

Çelik yapı tasarımı, tek bir formülle bitmeyen çok kriterli bir optimizasyon sürecidir. Bu rehberin ana tezi: çelik güvenliği tek kesit, tek malzeme veya tek yazılım çıktısı ile sağlanamaz. Altı kararın birlikte çözülmesi gerekir:

  1. Malzeme — S235/S275/S355/S420/S460, kalite (JR/J0/J2/K2/M)
  2. Kesit — Sınıf 1-4, haddelenmiş/kaynaklı profil, boyut
  3. Stabilite — Burkulma (χ\chi), yanal burkulma (χLT\chi_{LT})
  4. Birleşim — Rijit/mafsallı/yarı-rijit; bulonlu/kaynaklı/hibrit
  5. Deprem — SDY/SDS/Elastik; MAÇ/MÇÇ/DÇÇ
  6. Yangın — R30-R240; pasif koruma veya kompozit

Bu rehberde iki tam sayısal worked example üzerinden gösterildiği üzere, her altı kararı tek tablo içinde özetleyebilen mühendis, denetçiye şeffaf rapor sunabilir ve deprem + yangın + servis koşullarında kendinden emin şekilde yapının güvenliğini savunabilir.

Bir sonraki adım olarak kendi projeniz için:

  • Kullanım ve süneklik düzeyini belirleyin (MAÇ/MÇÇ/DÇÇ)
  • Malzeme sınıfını seçin (kalite + kategori)
  • Yük çıkarımı ve YDKT kombinasyonları yapın
  • Kesit denemesi → sınıflandırma → akma + burkulma
  • N-M etkileşim + LTB kontrolü
  • Birleşim kapasitesi (bileşen yöntemi)
  • Yangın ve deprem ek kontrolleri

Bu yedi adımı tek sayfalık bir şablonda tutmak, ofis üretkenliğini 3-4 kat artırır. Ofislerde bu şablonu Excel tablosuna bağlamak ve hesaplama araçlarımızla çapraz kontrol etmek yaygın pratiktir.

Sonraki Adımlar

Bu rehber sürekli güncellenmektedir. ÇYTHYE 2018 taslak güncellemeleri ve TS EN 1993 revizyonları yürürlüğe girdiğinde worked example’lar yeni sınırlara göre revize edilecek. Sitemizi takipte kalın.

İlgili Hesaplama Araçları

Bu konuyla bağlantılı ücretsiz mühendislik hesaplama araçları:

Önemli Mühendislik Uyarısı: Bu içerik yalnızca bilgilendirme amaçlıdır; nihai tasarım, hesap ve uygulama kararları, güncel yönetmelikler ile proje koşulları çerçevesinde yetkili bir inşaat mühendisinin denetiminde alınmalıdır. Sayısal örnekler ve formüller genel mühendislik pratiğini yansıtır; her projenin kendine özgü zemin, yük ve çevre koşulları proje müellifince ayrıca değerlendirilmelidir.

Çelik Yapı Tasarımı Mühendis Rehberi 2026 — Sıkça Sorulan Sorular

Çelik yapı tasarımında YDKT ile GKT arasındaki fark nedir?
ÇYTHYE 2018 §4.1 uyarınca ana taşıyıcı sistem YDKT (Yük ve Dayanım Katsayılı Tasarım / LRFD) ile tasarlanmak zorundadır. GKT (Güvenlik Katsayılı Tasarım / ASD) yalnızca çatı aşıkları ve cephe elemanları gibi ikincil yapılarda opsiyonel olarak kullanılabilir.
Çelik yapılarda kesit sınıfı nasıl belirlenir?
Kesit sınıfı, basınç altındaki başlık ve gövdenin genişlik/kalınlık (b/t) oranının ε = √(235/fy) çarpanıyla düzeltilmiş sınır değerlerle karşılaştırılmasıyla belirlenir. S355 için ε = 0,814 olduğundan sınırlar S235'e göre %19 daha katıdır.
Yanal burkulma (LTB) nedir ve nasıl önlenir?
Yanal burkulma, basınç altındaki kiriş üst başlığının yanal deplase olmasıyla birlikte burularak taşıma gücü kaybetmesidir. Kompozit döşeme sac ile üst başlığın sürekli desteklenmesi, noktasal çapraz destekler veya trapezoid sacın kirişe vidalanması ile önlenir; bu durumda χLT = 1 alınır.
ÇYTHYE 2018'de hangi kısmi malzeme katsayıları kullanılır?
Kesit dayanımı (akma) için γM0 = 1,00; stabilite kontrolleri (burkulma, yanal burkulma) için γM1 = 1,00; çekme kopması, net kesit ve kaynak kontrolleri için γM2 = 1,25 kullanılır.
Çelik yapı tasarımında ikinci mertebe (P-Δ) etkisi ne zaman dikkate alınmalıdır?
αcr = Vcr/VEd oranı 10'dan büyükse birinci mertebe analizi yeterlidir. αcr 3 ile 10 arasındaysa momentler αcr/(αcr−1) amplifikasyon çarpanıyla büyütülür; αcr < 3 ise sonlu eleman ikinci mertebe analizi zorunludur.

Etiketler

  • çelik yapı
  • ÇYTHYE 2018
  • Eurocode 3
  • TS EN 1993
  • kolon tasarımı
  • kiriş tasarımı
  • birleşim tasarımı
  • yanal burkulma
  • kompozit döşeme
