Gusset Plaka (Bayrak Levhası) Tasarımı

Kategori: Çelik Yapılar Seviye: Orta–İleri

1. Gusset Plaka Nedir?

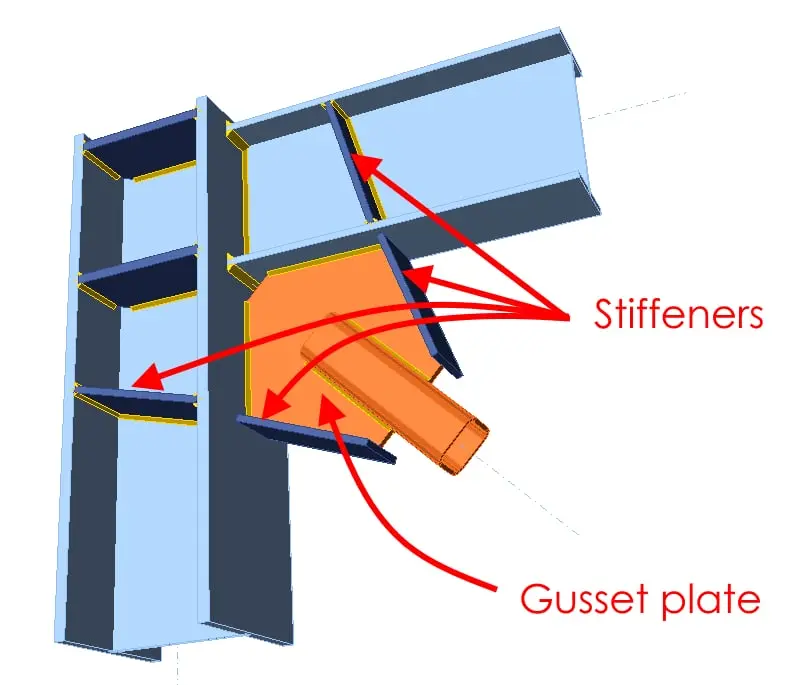

Gusset plaka (bayrak levhası), çelik yapılarda çaprazların, kafes elemanlarının veya bağlantı kirişlerinin birleşim bölgelerinde kuvvet transferini sağlayan bağlantı plakasıdır. Merkezi çaprazlı çerçevelerde (MÇÇ), kafes kiriş düğüm noktalarında ve kirişin mesnet bölgelerinde yaygın biçimde kullanılır.

Saha Notu: Türkiye'de çelik yapıların büyük çoğunluğu yüksek deprem bölgelerinde inşa edilmektedir. Bu nedenle gusset plakalar, binada plastik mafsal oluşumunu kontrol eden ve enerji yutumunu mümkün kılan kritik elemanlar olarak öne çıkmaktadır. TBDY 2018 Madde 9.6 kapsamında boyutlandırılmış gusset levhalar, çaprazın burkulma ve gerilme döngülerine uyum sağlayacak biçimde tasarlanmalıdır.

1.1 Malzeme Seçimi: Türkiye'de Çelik Sınıfları

Türkiye'de çelik yapı elemanları TS EN 10025-2:2006 standardına göre seçilir.

Tablo 1: Malzeme Seçimi: Türkiye'de Çelik Sınıfları

Dikkat: TBDY 2018 Madde 9.2'ye göre sismik elemanlarda ve bağlantı levhalarında minimum S275 sınıfı çelik kullanılmalıdır; yüksek sismik talep altında (Yüksek Sünekli Çerçeveler) S355 tercih edilmesi zorunludur. Kalınlık 40 mm < t ≤ 100 mm aralığında S355 için $f_y = 315$ MPa'ya düşer; bu durum gusset tasarımında mutlaka dikkate alınmalıdır.

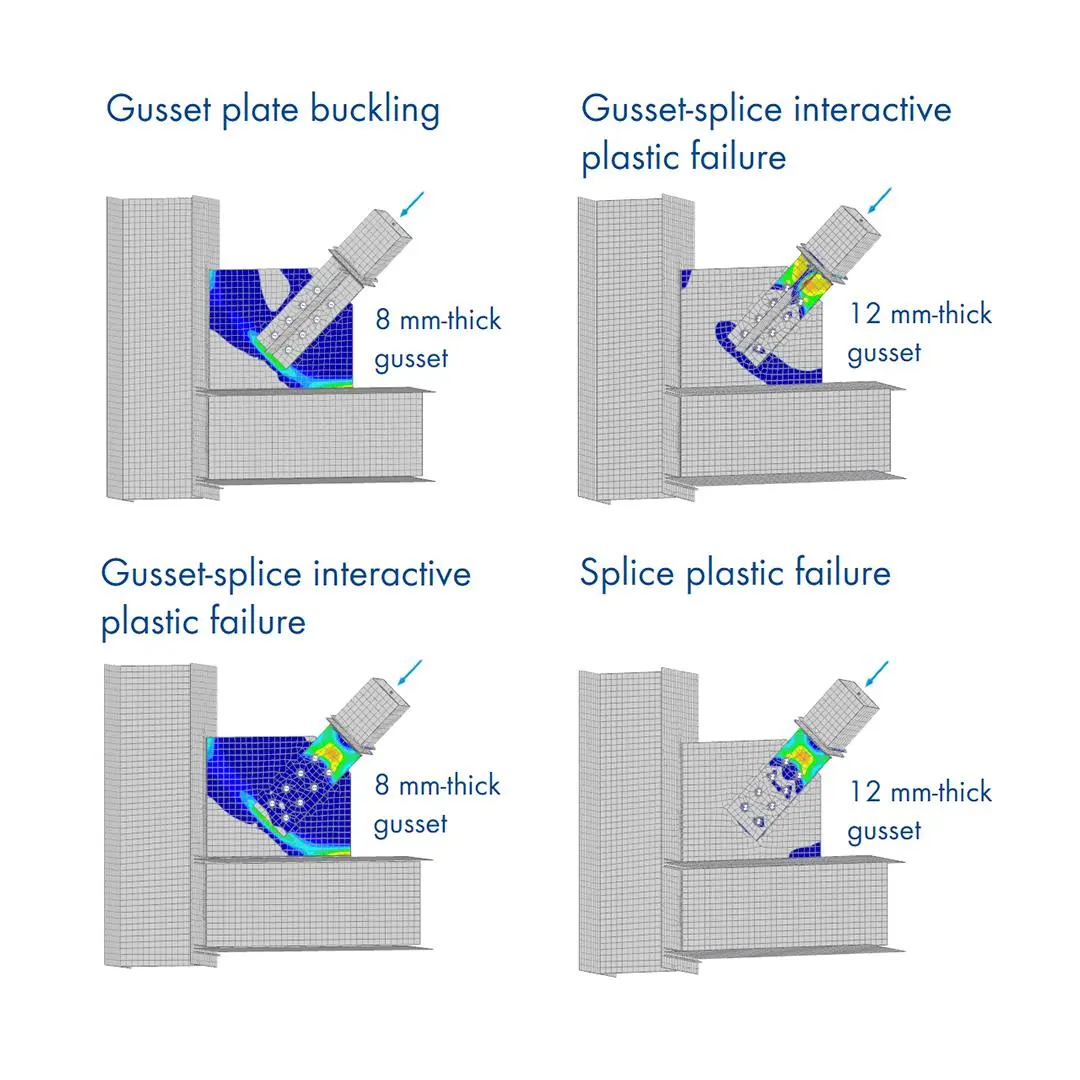

2. Gusset Plaka Göçme Modları

Tasarımda kontrol edilmesi gereken başlıca sınır durumları (TS EN 1993-1-8:2009, ÇYTHYE-2016 Madde 13):

1. Whitmore kesitinde gerilme akması (tensile yielding) — Çekme yükü altında
2. Whitmore kesitinde burkulmada gerilme (compression/buckling) — Basınç yükü altında
3. Blok kesme-yırtılma (block shear / block tearing) — Bulonlu ve kaynaklı bağlantılarda
4. Kaynak/bulon bağlantısı göçmesi — Arayüz kuvvetleri altında
5. Yanal burkulma (sidesway buckling) — Sismik yük altında deprem boşluğu yetersizliği

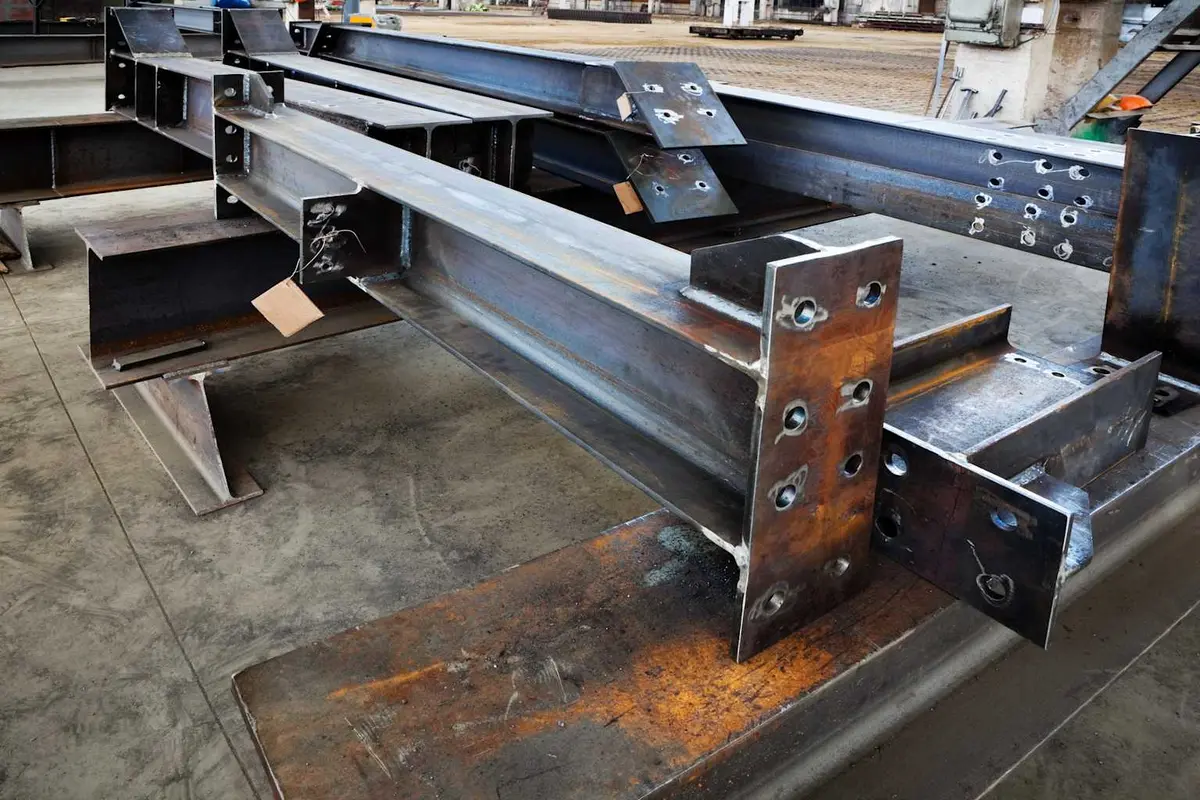

Saha Notu: Türkiye şantiyelerinde en sık gözlemlenen sorunlar: (1) Kaynak boyunun yetersiz bırakılması, (2) Gusset kalınlığının ÇYTHYE-2016 Tablo 13.4 minimum değerlerinin altında tutulması, (3) Sismik $2t_p$ boşluğunun atlanması. Her üçü de TBDY 2018 Madde 9.6.5 kapsamında yasal zorunluluktur.

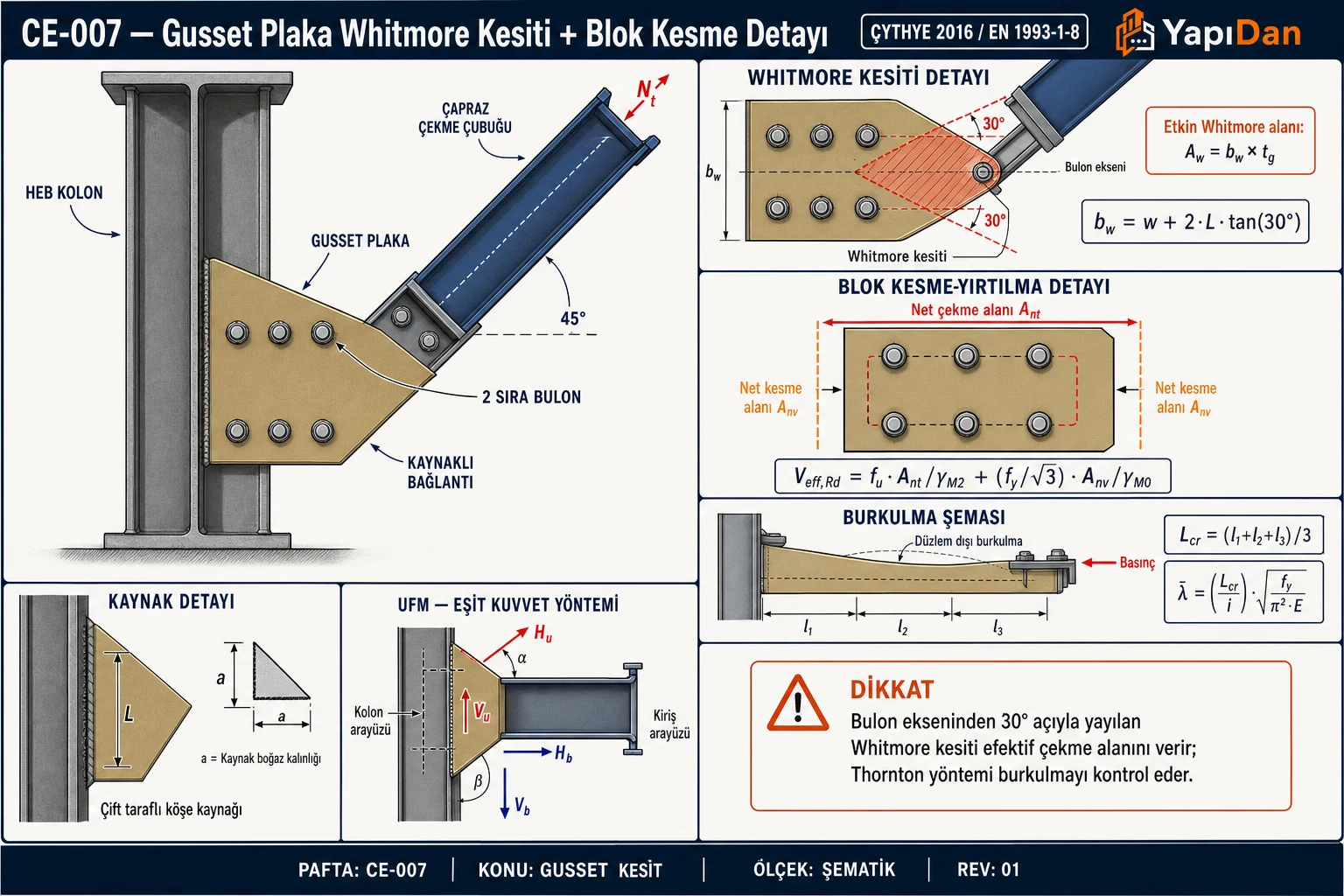

3. Whitmore Kesiti

Whitmore kesiti, çubuğun son bulonundan veya kaynak ucundan başlayarak 30° açıyla yayılan gerilme dağılımı bölgesini sınırlar. Bu kural ilk olarak Whitmore (1952) tarafından alüminyum ölçek modellerinde deneysel olarak doğrulanmış ve 30°'lik dağılım açısı, sonraki onlarca araştırmayla teyit edilmiştir.

Whitmore genişliği (AISC Design Guide 29 ve TS EN 1993-1-8:2009 ilkeleri doğrultusunda):

$L_w = d_{\text{çubuk}} + 2 \cdot L_{\text{bağlantı}} \cdot \tan(30°)$

Burada:

• $d_{\text{çubuk}}$: çubuk gövde genişliği veya başlık genişliği (mm)
• $L_{\text{bağlantı}}$: bağlantının boyuna uzunluğu — son bulondan ilk bulona (mm)

Whitmore kesit alanı:

$A_w = L_w \times t_{\text{gusset}} \quad \text{(mm²)}$

3.1 Çekme Akma Dayanımı (TS EN 1993-1-1:2005 Madde 6.2.3)

TS EN 1993-1-1:2005 çerçevesinde brüt kesit çekme dayanımı:

$N_{pl,Rd} = \frac{f_y \cdot A_w}{\gamma_{M0}}$

Türk Ulusal Eki gereği $\gamma_{M0} = 1{,}00$.

Dikkat: AISC 360 eşdeğer değeri $\phi = 0{,}90$ olan $\phi R_n = 0{,}90 \cdot f_y \cdot A_w$ formülüdür. Eurocode yaklaşımında $\gamma_{M0} = 1{,}00$ ile bu iki yöntem pratik olarak aynı sonucu verir.

3.2 Whitmore Kesitinde Burkulma Dayanımı — Thornton Yöntemi

Thornton yöntemi (1984), gusset plakayı basınç yükü altında ince bir kolon şeridi olarak ele alır. AISC 360-16 / ÇYTHYE-2016 Madde 13 çerçevesinde:

Eşdeğer serbestlik uzunluğu:

$l_{\text{eff}} = \frac{L_1 + L_2 + L_3}{3}$

Burada $L_1$, $L_2$, $L_3$: Whitmore kesitinin üç noktasından (iki uç + merkez) kiriş/kolon eklemine uzayan dik mesafelerdir.

Atalet yarıçapı:

$r_g = \frac{t_g}{\sqrt{12}}$

Narinlik parametresi (TS EN 1993-1-1:2005 Madde 6.3.1):

$\bar{\lambda} = \frac{K \cdot l_{\text{eff}} / r_g}{\pi \cdot \sqrt{E/f_y}}$

$K = 1{,}2$ (serbest kenar rijitleştiricisi olmayan plaka; TS EN karşılığında $\alpha$ imperfeksiyon faktörü ile burkulma eğrisi 'c' kullanılır)

Tasarım dayanımı (Eurocode kolon burkulma eğrisi c, $\alpha = 0{,}49$):

$N_{b,Rd} = \frac{\chi \cdot f_y \cdot A_w}{\gamma_{M1}} \quad (\gamma_{M1} = 1{,}00)$

Burada $\chi$: Burkulma azaltma faktörü.

Saha Notu: Türkiye'de büyük açıklıklı çelik çatı ve endüstriyel yapılarda sık kullanılan $t_g = 10$–20 mm aralığındaki gusset plakaların basınç narinliği, genellikle tasarımı yöneten kriterdir. Rijitleştirici kullanıldığında $K = 0{,}65$ alınabilir; ancak bunun için rijitleştirici ÇYTHYE-2016 Madde 13.9'u sağlamalıdır.

4. Blok Kesme-Yırtılma Dayanımı (Block Tearing)

TS EN 1993-1-8:2009 Madde 3.10.2 — Çekme altında blok yırtılma dayanımı:

Yoğunluklu çekme gerilmesi durumu ($U_{bs} = 1$):

$V_{eff,1,Rd} = \frac{f_u \cdot A_{nt}}{\gamma_{M2}} + \frac{1}{\sqrt{3}} \cdot \frac{f_y \cdot A_{nv}}{\gamma_{M0}}$

Düzensiz çekme gerilmesi durumu ($U_{bs} = 0{,}5$):

$V_{eff,2,Rd} = \frac{0{,}5 \cdot f_u \cdot A_{nt}}{\gamma_{M2}} + \frac{1}{\sqrt{3}} \cdot \frac{f_y \cdot A_{nv}}{\gamma_{M0}}$

Burada:

• $A_{nt}$: Net çekme alanı (delikler düşülmüş) (mm²)
• $A_{nv}$: Net kayma alanı (delikler düşülmüş) (mm²)
• $\gamma_{M0} = 1{,}00$ (enkesit dayanımı)
• $\gamma_{M2} = 1{,}25$ (çekme kırılması — net kesit)

Not: AISC 360 Madde J4.3 eşdeğer formülü farklı $U_{bs}$ yöntemi kullanır. Türkiye'de TS EN 1993-1-8:2009 (ÇYTHYE-2016 Madde 13.3) bağlayıcıdır.

Tablo 2: Blok Kesme-Yırtılma Dayanımı (Block Tearing)

($e_1$: kenar mesafesi yük yönünde; $e_2$: kenar mesafesi yüke dik; $p_1$: bulon adımı; $d_0$: delik çapı; $n$: bulon sayısı)

Dikkat: Delik çapı $d_0 = d_{\text{bulon}} + 2$ mm (normal delik, TS EN 1993-1-8:2009 Tablo 3.1).

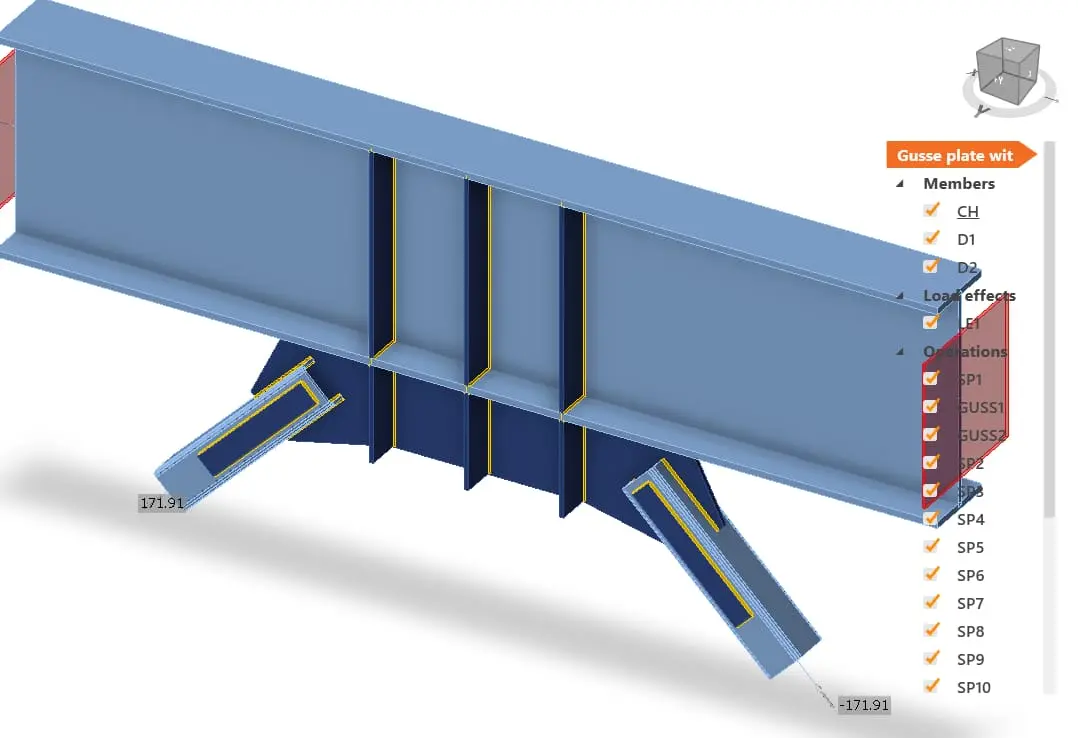

5. Thornton Yöntemi — Bağlantı Kuvvetleri (Eşit Kuvvet Yöntemi / UFM)

Çelik çerçevelerde gusset plaka; kiriş ve kolona bağlantılarında gerekli kuvvetleri ileten kesme ve eksenel kuvvetler oluşturur. AISC Design Guide 29'daki Eşit Kuvvet Yöntemi (Uniform Force Method — UFM) ve ÇYTHYE-2016 Madde 13 çerçevesinde:

Thornton dengesi:

$H_{\text{kiriş}} = \alpha_r \cdot N_u$ $V_{\text{kiriş}} = e_{\text{kiriş},r} \cdot N_u$ $H_{\text{kolon}} = \beta_r \cdot N_u$ $V_{\text{kolon}} = e_{\text{kolon},r} \cdot N_u$

Burada $\alpha_r$, $\beta_r$ katsayıları ve $e$ eksantrisitesi, gusset-kiriş ve gusset-kolon arayüz geometrisine bağlıdır.

Geometrik kısıt: $\alpha - \beta \cdot \tan(\theta) = e_b \cdot \tan(\theta) - e_c$

$\theta$ = çaprazın yatay ile yaptığı açı.

Saha Notu: ÇYTHYE-2016 Madde 9.2.5 gereği MÇÇ sistemlerinde gusset plakası, çaprazın beklenen maksimum dayanımı esas alınarak tasarlanmalıdır. Bu dayanım fazlalığıyla büyütülmüş kuvvet $C_{pr} \cdot R_y \cdot f_y \cdot A_g$ değerinin üst sınırını geçemez.

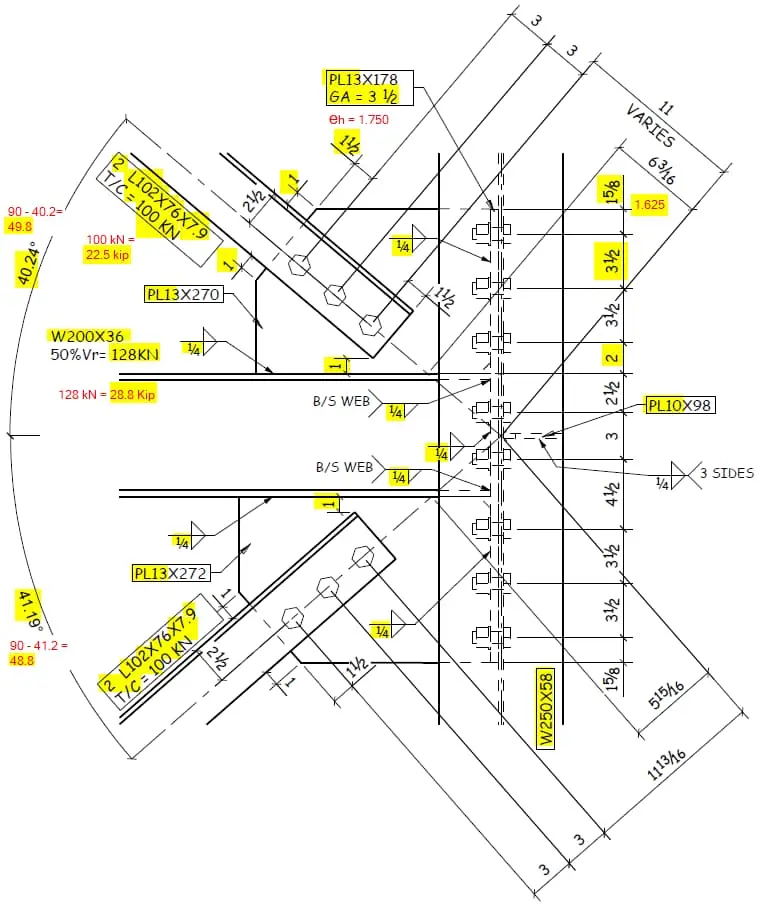

6. Kaynak ve Bulon Tasarımı

6.1 Kaynak Bağlantısı (TS EN 1993-1-8:2009 Madde 4)

Köşe kaynak tasarım dayanımı:

$F_{w,Rd} = f_{vw,d} \cdot a \cdot l_{\text{eff}}$

$f_{vw,d} = \frac{f_u}{\sqrt{3} \cdot \beta_w \cdot \gamma_{M2}}$

Burada:

• $a$: Efektif boğaz kalınlığı (mm)
• $f_u$: Ana malzeme çekme gerilmesi (MPa)
• $\beta_w$: Korelasyon faktörü (S355 için $\beta_w = 0{,}90$; TS EN 1993-1-8:2009 Tablo 4.1)
• $\gamma_{M2} = 1{,}25$

Tablo 3: Kaynak Bağlantısı (TS EN 1993-1-8:2009 Madde 4)

Tablo 4: Kaynak Bağlantısı (TS EN 1993-1-8:2009 Madde 4)

Dikkat: Köşe kaynakların minimum etkin uzunluğu, boğaz kalınlığının 6 katından veya 40 mm'den az olamaz (ÇYTHYE-2016 Madde 13.2.4). Bu koşul sağlanmazsa efektif kalınlık sıfır kabul edilir.

6.2 Bulon Bağlantısı (TS EN 1993-1-8:2009 Madde 3)

Bulon kesme dayanımı:

$F_{v,Rd} = \frac{\alpha_v \cdot f_{ub} \cdot A}{\gamma_{M2}}$

Burada:

• $\alpha_v = 0{,}60$ (kesme düzlemi gövdeden geçiyorsa); 0,50 (diş bölgesi)
• $f_{ub}$: Bulon kopma dayanımı (MPa): 8.8 sınıfı = 800 MPa; 10.9 sınıfı = 1000 MPa
• $A$: Bulonun kesme alanı (mm²)
• $\gamma_{M2} = 1{,}25$

Bulon ezilme (yırtma) dayanımı:

$F_{b,Rd} = \frac{k_1 \cdot \alpha_b \cdot f_u \cdot d \cdot t}{\gamma_{M2}}$

$k_1 = \min\left(2{,}8 \cdot \frac{e_2}{d_0} - 1{,}7;\; 2{,}5\right) \quad \text{(kenar bulon için)}$

$\alpha_b = \min\left(\frac{e_1}{3 \cdot d_0};\; \frac{f_{ub}}{f_u};\; 1{,}0\right)$

Saha Notu: TBDY 2018 Madde 9.2.6 uyarınca, sismik elemanların birleşimlerinde ve eklerinde minimum 8.8 sınıfı, TS EN 14399 standardına uygun HR tipi yüksek dayanımlı bulon kullanılmalıdır. HV tipi bulon, deprem yükleri altında diş sıyrılma riski nedeniyle sismik bölgelerde önerilmemektedir.

Tablo 5: Bulon Bağlantısı (TS EN 1993-1-8:2009 Madde 3)

7. TBDY 2018 ve ÇYTHYE-2016 Deprem Koşulları

7.1 Sismik Tasarım: Kapasite Tasarımı Yaklaşımı

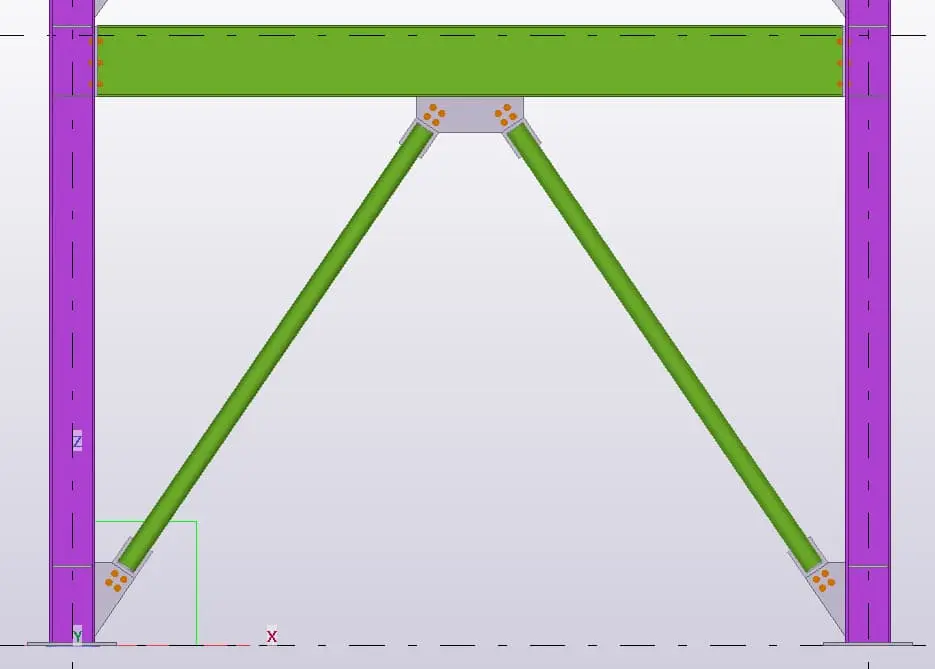

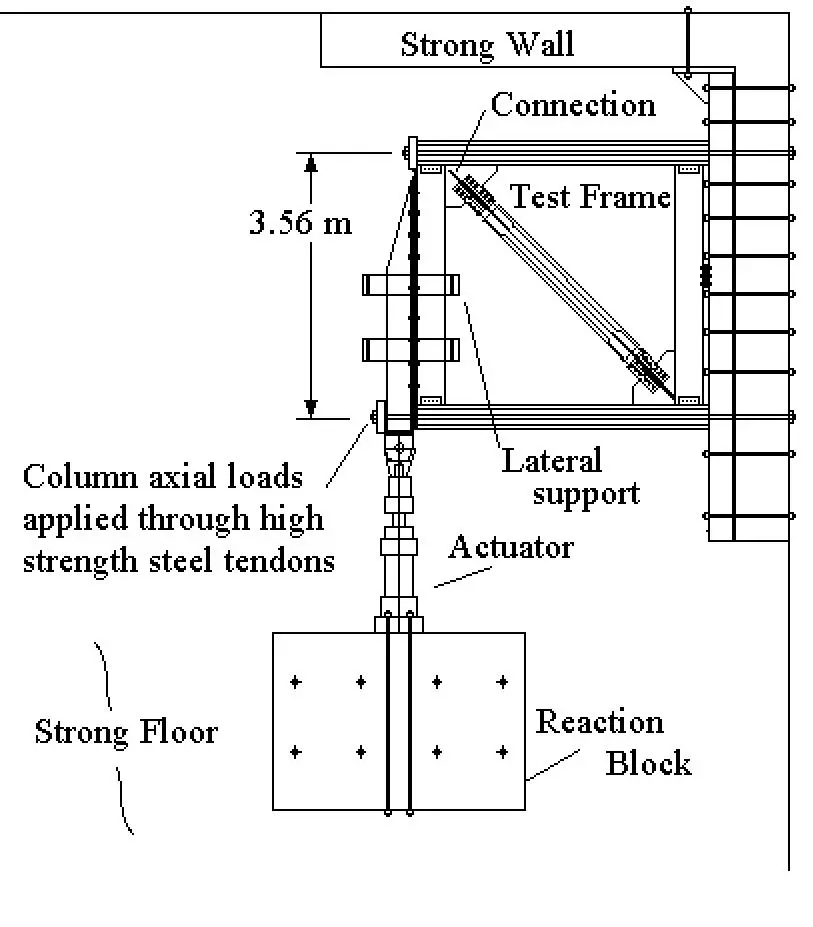

ÇYTHYE-2016 Madde 9.2.5 / TBDY 2018 Madde 9.6 çerçevesinde, merkezi çaprazlı çerçevelerde (MÇÇ) gusset levhası kapasite tasarımı ilkesiyle boyutlandırılır. Bağlantı elemanları (gusset, kaynak, bulon), çaprazın beklenen plastik kapasitesi esas alınarak tasarlanır:

$N_{u,\text{bağlantı}} = C_{pr} \cdot R_y \cdot f_y \cdot A_g$

Burada:

• $C_{pr}$: Gerilme yoğunlaşması katsayısı (genellikle $1{,}1 < C_{pr} < 1{,}2$; ÇYTHYE Madde 9.2.5)
• $R_y$: Beklenen/nominal akma oranı (S355 için $R_y = 1{,}1$)
• $f_y$: Nominal akma gerilmesi (MPa)
• $A_g$: Çaprazın brüt enkesit alanı (mm²)

7.2 Sismik $2t_p$ Boşluk Kuralı (TBDY 2018 Madde 9.6.5)

Yüksek Sünekli Merkezi Çaprazlı Çerçevelerde (YS-MÇÇ), gusset levhasının çapraz bitim ucu ile katlama hattı arasında en az $\mathbf{2t_p}$ boşluk bırakılması zorunludur. Bu kural, AISC 341-16 Bölüm F2.6c(2) ile paraleldir.

Katlama hattı (fold line): Gusset levhasının çapraz ekseninin bitişik kiriş veya kolon yüzeyiyle kesiştiği hayali çizgi.

Boşluk kuralı:

$\Delta_{\text{boşluk}} \geq 2 \cdot t_p$

Bu boşluk, çaprazın burkulma sonrası büyük plastik açı yapmasına olanak sağlar ve gusset levhasının düzlem dışı rotasyon kapasitesini güvence altına alır. Boşluğun yetersiz olması, çaprazın ilk burkulma döngüsünde gusset levhasını kırmesine yol açar.

Dikkat: $2t_p$ boşluk kuralı çoğu zaman Türkiye şantiyelerinde atlanmaktadır. TS EN 1993-1-8:2009 bu spesifik kuralı içermez; TBDY 2018'in sismik bölgeler için ek koşulu olarak bilinmeli ve proje kontrollerinde ayrıca sorgulanmalıdır.

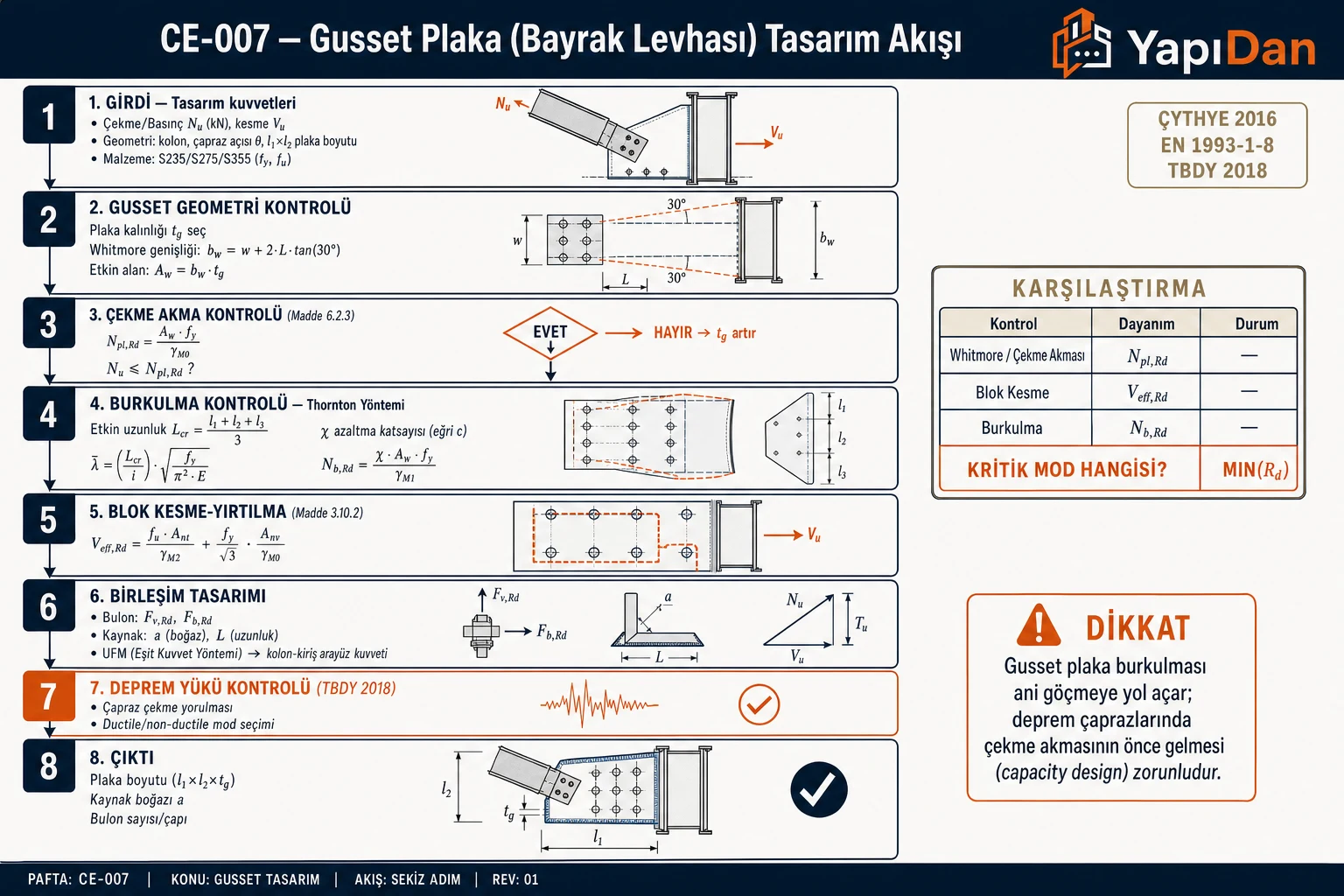

8. Tasarım Adımları Özeti

1. Geometri ve çelik sınıfı belirle (S355 J2 önerilir, TS EN 10025-2:2006)
2. Whitmore genişliği $L_w$ hesapla: $L_w = d + 2 \cdot L_{\text{bağ}} \cdot \tan(30°)$
3. Çekme akması kontrolü: $N_{pl,Rd} = f_y \cdot A_w / \gamma_{M0} \geq N_{Ed}$
4. Burkulma kontrolü (basınç varsa, Thornton / AISC yöntemi): $l_{\text{eff}} = (L_1+L_2+L_3)/3 \rightarrow \bar{\lambda} \rightarrow \chi \rightarrow N_{b,Rd} \geq N_{Ed}$
5. Blok kesme-yırtılma: TS EN 1993-1-8:2009 Md. 3.10.2 → $V_{eff,1,Rd} \geq N_{Ed}$
6. Kaynak/bulon hesabı: $f_{vw,d}$ (köşe kaynak) veya $F_{v,Rd}$, $F_{b,Rd}$ (bulon)
7. Minimum kalınlık: $t_g \geq 10$ mm (genel), $t_g \geq 12$ mm (deprem bölgesi)
8. TBDY 2018 Md. 9.6.5 (sismik bölge): $2t_p$ boşluk kontrolü
9. ÇYTHYE-2016 Md. 9.2.5: $N_u = C_{pr} \cdot R_y \cdot f_y \cdot A_g$ ile tüm bağlantı elemanlarını kontrol et

9. Örnek Problemler

Problem 1 — Kolay: Whitmore Kesiti Çekme Akması Kontrolü

Veriler:

• Çapraz çubuk başlık genişliği: $d_{\text{çubuk}} = 250$ mm (HEA 200)
• Boyuna bağlantı uzunluğu (son–ilk bulon): $L_{\text{bağlantı}} = 300$ mm
• Gusset kalınlığı: $t_g = 16$ mm
• Çelik: S275 J2 → $f_y = 275$ MPa ($t \leq 16$ mm)
• Tasarım çekme kuvveti: $N_{Ed} = 850$ kN

İstenen: Whitmore kesiti çekme akma dayanımını doğrula

Çözüm:

Adım 1 — Whitmore genişliği:

$L_w = 250 + 2 \times 300 \times \tan(30°) = 250 + 2 \times 300 \times 0{,}5774 = 250 + 346{,}4 = 596{,}4 \text{ mm}$

Adım 2 — Whitmore kesit alanı:

$A_w = L_w \times t_g = 596{,}4 \times 16 = 9542 \text{ mm}^2$

Adım 3 — Çekme akma dayanımı ($\gamma_{M0} = 1{,}00$):

$N_{pl,Rd} = \frac{f_y \times A_w}{\gamma_{M0}} = \frac{275 \times 9542}{1{,}00} = 2624 \text{ kN}$

Adım 4 — Kontrol:

$N_{pl,Rd} = 2624 \text{ kN} >> N_{Ed} = 850 \text{ kN} \quad \checkmark$

Sonuç: Whitmore kesiti çekme akması kriterini 3,09 kat güvenlikle sağlar.

Kontrol: $L_w <$ levha kenar boyutu olup olmadığı ayrıca kontrol edilmeli; Whitmore genişliği plaka sınırlarını aşmamalıdır.

Problem 2 — Orta: Blok Yırtılma Dayanımı (TS EN 1993-1-8:2009)

Veriler:

• Çelik: S355 J2 → $f_y = 355$ MPa, $f_u = 510$ MPa ($t \leq 16$ mm)
• Gusset kalınlığı: $t_g = 14$ mm
• Bulon: M20 çapında ($d_0 = 22$ mm)
• Bulon düzeni: 3 bulon sıra × 1 sütun, $p_1 = 70$ mm
• Yük yönünde kenar mesafesi: $e_1 = 50$ mm
• Yüke dik kenar mesafesi: $e_2 = 40$ mm
• $\gamma_{M0} = 1{,}00$; $\gamma_{M2} = 1{,}25$

İstenen: $V_{eff,1,Rd}$ blok yırtılma dayanımı

Çözüm:

Adım 1 — Net çekme alanı:

$A_{nt} = t_g \times (e_2 - d_0/2) = 14 \times (40 - 22/2) = 14 \times 29 = 406 \text{ mm}^2$

Adım 2 — Net kayma alanı (3 bulon, 2 aralık):

$A_{nv} = t_g \times [(n-1) \cdot p_1 + e_1 - (n-0{,}5) \cdot d_0]$ $A_{nv} = 14 \times [2 \times 70 + 50 - 2{,}5 \times 22] = 14 \times 135 = 1890 \text{ mm}^2$

Adım 3 — Blok yırtılma dayanımı ($U_{bs} = 1$, düzgün çekme):

$V_{eff,1,Rd} = \frac{f_u \cdot A_{nt}}{\gamma_{M2}} + \frac{f_y \cdot A_{nv}}{\sqrt{3} \cdot \gamma_{M0}}$

$V_{eff,1,Rd} = \frac{510 \times 406}{1{,}25} + \frac{355 \times 1890}{\sqrt{3} \times 1{,}00} = 165\,588 + 387\,235 = 552\,823 \text{ N} \approx 553 \text{ kN}$

Sonuç: $V_{eff,1,Rd} = 553$ kN

Kontrol: $N_{Ed} \leq 553$ kN koşulu sağlanmalıdır. Sağlanmazsa $t_g$ artırılır veya bulon adımı ve kenar mesafesi artırılarak $A_{nv}$ büyütülür.

Problem 3 — Zor: Thornton Burkulma + TBDY 2018 Sismik Büyütme

Veriler:

• Çapraz: SHS 180×180×10 ($A_g = 6900$ mm²)
• Çelik: S355 J2 → $f_y = 355$ MPa, $E = 210\,000$ MPa
• Gusset levhası: $t_g = 18$ mm, S355 ($f_y = 355$ MPa)
• Thornton serbest uzunlukları: $L_1 = 95$ mm, $L_2 = 80$ mm, $L_3 = 60$ mm
• Whitmore genişliği: $L_w = 420$ mm
• Deprem büyütme: $C_{pr} = 1{,}10$; $R_y = 1{,}10$ (S355 için)

İstenen: (a) Burkulma dayanımı $N_{b,Rd}$, (b) Sismik büyütülmüş tasarım kuvveti $N_{u,\text{sismik}}$

Çözüm:

Adım 1 — Ortalama serbest uzunluk:

$l_{\text{eff}} = \frac{L_1 + L_2 + L_3}{3} = \frac{95 + 80 + 60}{3} = 78{,}3 \text{ mm}$

Adım 2 — Atalet yarıçapı:

$r_g = \frac{t_g}{\sqrt{12}} = \frac{18}{3{,}464} = 5{,}20 \text{ mm}$

Adım 3 — Whitmore kesit alanı:

$A_w = L_w \times t_g = 420 \times 18 = 7560 \text{ mm}^2$

Adım 4 — Burkulma boyu:

$K = 1{,}2 \text{ (rijitleştirici yoksa)} \quad \Rightarrow \quad K \cdot l_{\text{eff}} = 1{,}2 \times 78{,}3 = 93{,}9 \text{ mm}$

Adım 5 — İndirgenmemiş narinlik:

$\bar{\lambda} = \frac{K \cdot l_{\text{eff}}}{r_g} \cdot \sqrt{\frac{f_y}{\pi^2 \cdot E}} = \frac{93{,}9}{5{,}20} \cdot \sqrt{\frac{355}{\pi^2 \times 210\,000}} = 18{,}06 \times 0{,}04139 = 0{,}748$

Adım 6 — Burkulma azaltma faktörü $\chi$ (Eurocode eğri c, $\alpha = 0{,}49$):

$\Phi = 0{,}5 \times [1 + 0{,}49 \times (0{,}748 - 0{,}2) + 0{,}748^2] = 0{,}5 \times 1{,}829 = 0{,}914$

$\chi = \frac{1}{\Phi + \sqrt{\Phi^2 - \bar{\lambda}^2}} = \frac{1}{0{,}914 + \sqrt{0{,}914^2 - 0{,}748^2}} = \frac{1}{1{,}439} = 0{,}695$

Adım 7 — Burkulma basınç dayanımı:

$N_{b,Rd} = \frac{\chi \times f_y \times A_w}{\gamma_{M1}} = \frac{0{,}695 \times 355 \times 7560}{1{,}00} = 1863 \text{ kN}$

Adım 8 — TBDY 2018 sismik büyütülmüş kuvvet:

$N_{u,\text{sismik}} = C_{pr} \times R_y \times f_y \times A_g = 1{,}10 \times 1{,}10 \times 355 \times 6900 \times 10^{-3} = 2963 \text{ kN}$

Adım 9 — Kontrol:

$N_{b,Rd} = 1863 \text{ kN} < N_{u,\text{sismik}} = 2963 \text{ kN} \quad \text{SAĞLANMADI}$

Sonuç ve Revizyon: $t_g = 18$ mm ile $N_{b,Rd}$ yetersizdir. Gerekli minimum:

$A_{w,\text{gerekli}} = \frac{N_u}{\chi \times f_y} = \frac{2\,963\,000}{0{,}695 \times 355} \approx 11\,993 \text{ mm}^2$

$t_{g,\text{min}} = \frac{11\,993}{420} = 28{,}6 \text{ mm} \quad \rightarrow \quad t_g = 30 \text{ mm seçilir}$

Ek Kontrol — $2t_p$ boşluk:

$\Delta_{\text{boşluk,min}} = 2 \times t_g = 2 \times 30 = 60 \text{ mm}$

Bağlantı çiziminde bu boşluk sağlanmalıdır.

10. Sık Yapılan Hatalar

Tablo 6: Sık Yapılan Hatalar

12. Yönetmelik Referansları

Tablo 7: Standart Referansları

Kaynakça

1. İlgili Türk Standartları (TS) ve Avrupa Normları (EN)
2. TBDY 2018 — Türkiye Bina Deprem Yönetmeliği
3. İlgili ders kitapları ve teknik kaynaklar

Not: Bu makale eğitim amaçlıdır. Projelerde güncel yönetmelik ve standartlara başvurunuz.
