Bulon Kaliteleri ve Dayanım Değerleri Tablosu (4.6 – 10.9)

Özet

Bulon kalite sınıfları (4.6–10.9) ve anma dayanımları TS EN ISO 898-1 sistemine göre tanımlanır; Türkiye'de tasarım dayanımları ÇYTHYE 2016 (Tablo 2.2, Bölüm 13.3) ya da TS EN 1993-1-8 (Eurocode 3 Kısım 1-8) ile hesaplanır. TBDY 2018 Madde 9.2.3.2'ye göre deprem yükleri etkisindeki elemanların birleşim ve eklerinde 8.8 veya 10.9 kalitesinde yüksek dayanımlı bulonlar tam önçekme verilerek kullanılır; önçekmeli bulon takımları TS EN 14399 serisinde tanımlanır. Bu makale; kalite sınıfı sistemini, tasarım dayanımlarını, bağlantı kategorilerini, önçekme kuvvetlerini, Türkiye saha koşullarını ve adım adım çözümlü örnek problemleri kapsamaktadır.

Açıklama

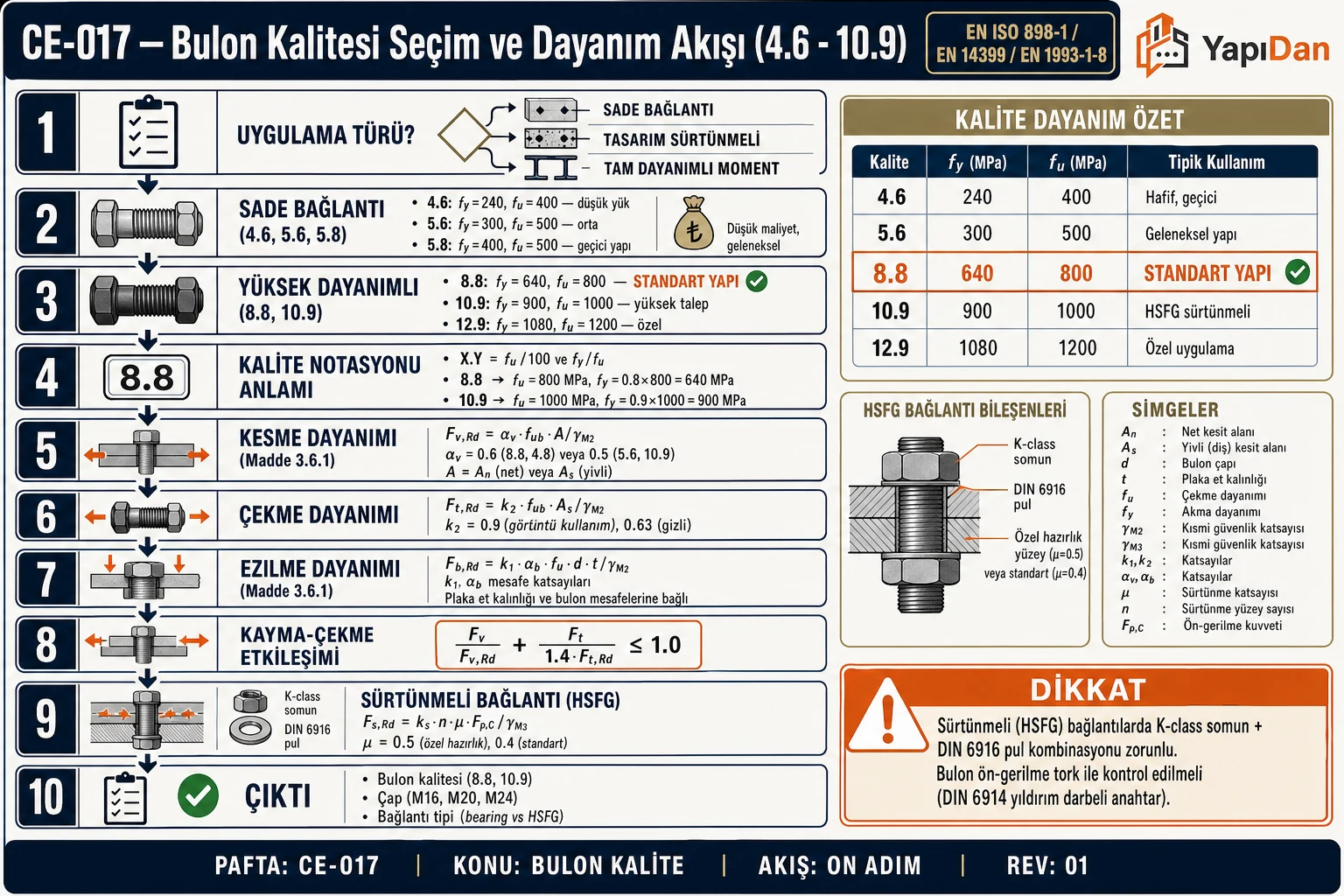

Yapısal çelik bağlantılarda kullanılan mekanik bağlantı elemanlarının kalite sınıfları TS EN ISO 898-1:2013 standardı kapsamında tanımlanmaktadır. Kalite sınıfı iki sayıdan oluşur:

• İlk sayı × 100 = Nominal çekme dayanımı $f_{ub}$ (N/mm²)
• İlk sayı × İkinci sayı × 10 = Nominal akma dayanımı $f_{yb}$ (N/mm²)

Örnek: 8.8 → $f_{ub}=800$ N/mm²; $f_{yb}=640$ N/mm²

Saha Notu: Hafif ve ikincil birleşimlerde çoğunlukla 4.6, genel yapısal birleşimlerde 8.8 kullanılır. Deprem yükleri etkisindeki birleşimlerde ise TBDY 2018 Madde 9.2.3.2 gereği yalnız tam önçekmeli 8.8 veya 10.9 bulonlar kullanılabilir.

Dikkat: Bulonun kalite sınıfı başındaki işaretten (ör. "8.8") okunur; işareti bulunmayan ya da okunamayan bulonun sınıfı doğrulanamayacağından yapısal birleşimde kullanılmamalıdır. Sürtünme katsayısı bulonun galvaniz kaplamasına değil, birleşen parçaların temas yüzeyine bağlıdır: TS EN 1090-2 yüzey sınıflarında $\mu$ = 0,50 (A) ile 0,20 (D) arasındadır; bu sınıfların dışındaki yüzeylerde (ör. işlem görmemiş galvanizli temas yüzeyi) katsayı deneyle belirlenir (ÇYTHYE 2016 Tablo 13.11).

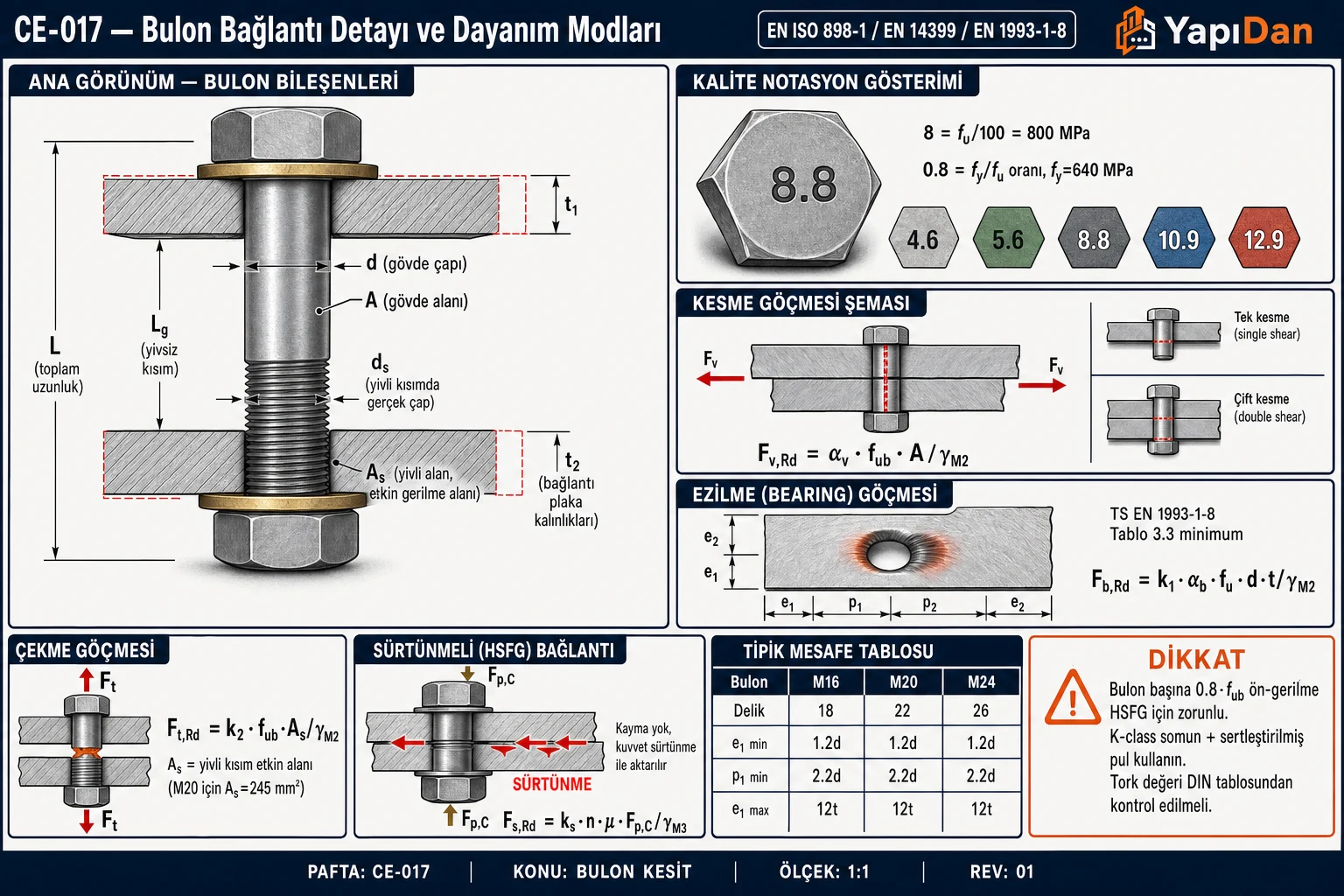

1. Bulon Kalite Sınıfları ve Mekanik Özellikler

Kopma uzaması, TS EN ISO 898-1'de işlenmiş deney çubuğu için verilen en küçük değerdir; 4.8, 5.8 ve 6.8 sınıflarında bunun yerine tam boy bağlantı elemanında uzama ölçütü kullanılır. TS EN ISO 898-1'deki en küçük (garanti) çekme ve akma değerleri bazı sınıflarda anma değerlerinden yüksektir (ör. 8.8'de d > 16 mm için 830/660 N/mm²); tasarımda anma değerleri kullanılır.

Saha Notu: 8.8 ve 10.9 kalitesindeki bulonlar ÇYTHYE 2016'da yüksek dayanımlı bulon olarak tanımlanır (Madde 13.3.3); dayanımlarını su verme ve menevişleme ısıl işlemiyle kazanırlar. TS EN ISO 898-1 mekanik özellikleri 10–35 °C ortam sıcaklığı aralığı için tanımladığından, çok düşük sıcaklıkta çalışacak birleşimlerde malzeme tokluğu ayrıca değerlendirilmelidir.

Çelik malzeme sınıfı ile uyum önemlidir: ezilme dayanımı bağlanan parçanın çekme dayanımı $f_u$ ile hesaplanır ve TS EN 1993-1-8 Tablo 3.4'te ${\alpha }_b$ katsayısı $f_{ub}/f_u$ oranı ve 1,0 ile sınırlanır. ÇYTHYE 2016 Madde 13.3.13'e göre ezilme dayanımı hem ezilme etkili hem sürtünme etkili birleşimlerde kontrol edilir.

2. Bulon Gerilme Alanları ($A_s$) ve Delik Çapları

Dikkat: ÇYTHYE 2016 Madde 13.3.5'e göre büyük dairesel delikler yalnız sürtünme etkili birleşimlerde kullanılabilir; kısa oval delikler ezilme etkili birleşimlerde de kullanılabilir, ancak oval doğrultu yük doğrultusuna dik olmalıdır. TS EN 1993-1-8 Tablo 3.4'te ise büyük deliklerdeki bulonların ezilme dayanımı normal delik değerinin 0,8 katı, oval ekseni kuvvete dik oval deliklerde 0,6 katı alınır.

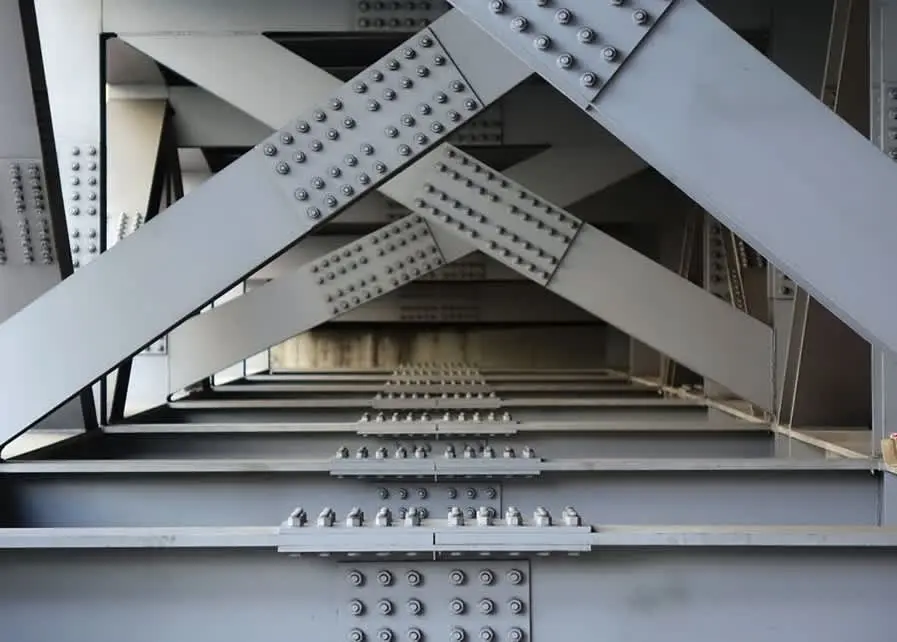

3. Bağlantı Kategorileri (TS EN 1993-1-8:2005 Tablo 3.2)

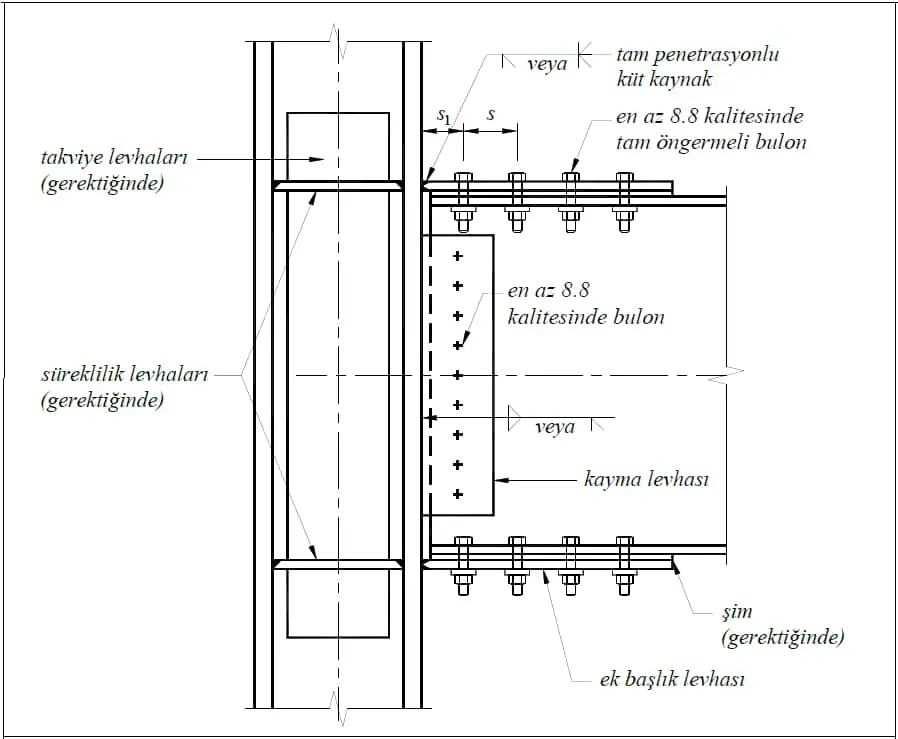

Saha Notu: TBDY 2018 Madde 9.2.3.2, deprem yükleri etkisindeki elemanların birleşim ve eklerinde 8.8 veya 10.9 kalitesinde yüksek dayanımlı bulonların tam önçekme verilerek kullanılmasını ister; belirli bir bağlantı kategorisini (ör. Kategori C) zorunlu tutmaz. Aynı madde, kesme etkisindeki bu birleşimlerde bulonun diş açılmamış gövde enkesitinin kayma düzleminde olmasını ve temas yüzeyinin ezilme etkili birleşimlerde de en az μ = 0,20 sağlayacak biçimde hazırlanmasını şart koşar. Deprem yükleri etkisinde olmayan elemanların birleşimlerinde ÇYTHYE 2016'daki normal bulonlar (4.6, 4.8, 5.6, 5.8, 6.8) basit sıkma ile kullanılabilir.

4. Tasarım Kayma Dayanımı ($F_{v,Rd}$)

Tek kesme düzlemi, standart dairesel delik, Kategori A bağlantı:

$$F_{v,Rd}=\frac{{\alpha }_v\cdot f_{ub}\cdot A_s}{{\gamma }_{M2}}$$

${\alpha }_v$ katsayısı TS EN 1993-1-8 Tablo 3.4'e göre kalite sınıfı ve kayma düzleminin dişli/gövde bölgesinden geçmesine bağlı seçilir. Bu tabloda dişli kesit alanı $A_s$ kullanıldığı için 4.6, 5.6 ve 8.8 için ${\alpha }_v=0,6$; 10.9 için ${\alpha }_v=0,5$ alınmıştır. Kayma düzlemi diş açılmamış gövdeden geçiyorsa brüt alan $A$ ve tüm sınıflar için ${\alpha }_v=0,6$ kullanılır; TBDY 2018 Madde 9.2.3.2 deprem yükleri etkisindeki kesme birleşimlerinde bu düzeni (gövdenin kayma düzleminde olmasını) zorunlu tutar.

İki kesme düzlemi için değerleri 2 ile çarpınız. Kayma düzlemi diş açılmamış gövdeden geçiyorsa değer brüt alan $A$ ve ${\alpha }_v=0,6$ ile yeniden hesaplanır; örneğin M20 – 10.9 için $0,6\times 1000\times 314/1,25=150,7$ kN (TS EN 1993-1-8 Tablo 3.4).

5. Çekme Dayanımı ($F_{t,Rd}$)

$$F_{t,Rd}=\frac{k_2\cdot f_{ub}\cdot A_s}{{\gamma }_{M2}}$$

$k_2=0,9$ (normal başlıklı bulon); $k_2=0,63$ (havşa başlıklı bulon)

6. Kesme + Çekme Ortak Etkisi

Hem kesme hem çekme kuvvetine maruz kalan bulonlar için TS EN 1993-1-8:2005 Madde 3.6.1:

$$\frac{F_{v,Ed}}{F_{v,Rd}}+\frac{F_{t,Ed}}{1,4\cdot F_{t,Rd}}\le 1,0$$

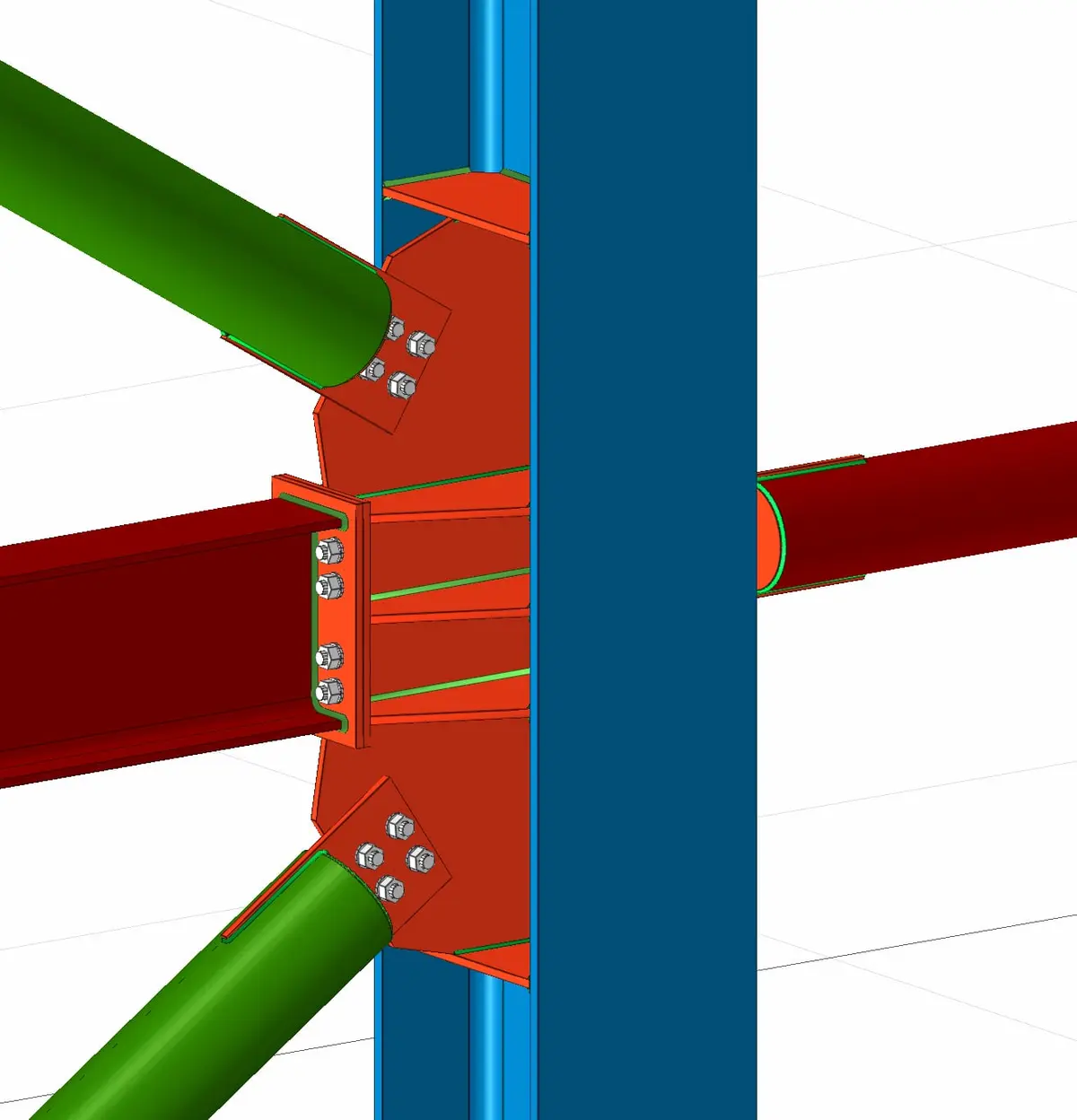

Saha Notu: Moment aktaran çerçeve kiriş-kolon birleşimlerinde deprem etkisiyle bulonlarda kesme ve çekme birlikte oluşabilir; bulonlar bu durumda yukarıdaki etkileşim koşuluyla kontrol edilir. TBDY 2018'de süneklik düzeyi yüksek çerçevelerin kiriş-kolon birleşimleri, en az 0,04 radyan göreli kat ötelemesi açısını sağladığı deneysel ve/veya analitik yöntemlerle kanıtlanmış detaylarla (Ek 9B) oluşturulur ve Ek 9B'deki hesap esaslarıyla boyutlandırılır (Madde 9.3.4.1, 9.3.4.4).

Dikkat: Bu formül ezilme etkili (Kategori A) birleşimlerde ve Kategori B birleşimlerin taşıma gücü kontrolünde kullanılır. Sürtünme etkili birleşimlere ayrıca dış çekme kuvveti etkiyorsa kayma dayanımı azalır; TS EN 1993-1-8 Madde 3.9.2'ye göre Kategori C için:

$$F_{s,Rd}=\frac{k_s\cdot n\cdot \mu \cdot (F_{p,C}-0,8F_{t,Ed})}{{\gamma }_{M3}}$$

ÇYTHYE 2016 (YDKT) Madde 13.3.12'de aynı etki $k_{sc}=1-T_u/(D_u{T}_b{n}_b)$ azaltma katsayısıyla hesaba katılır.

7. Önçekme Kuvveti ($F_{p,Cd}$) — 8.8 ve 10.9

Kontrollü sıkılan 8.8 ve 10.9 bulonlarda sürtünme dayanımı hesabında kullanılan önçekme kuvveti, bulonun çekme dayanımı ile gerilme alanı çarpımının %70'idir:

$$F_{p,C}=0,7\cdot f_{ub}\cdot A_s$$

Referans: TS EN 1993-1-8:2005 Madde 3.9.1; ÇYTHYE 2016 Tablo 13.6 (en küçük önçekme kuvveti = bulonun en küçük çekme dayanımının %70'i). Tasarım önçekmesi gereken kontrollerde $F_{p,Cd}=0,7f_{ub}{A}_s/{\gamma }_{M7}$ kullanılır.

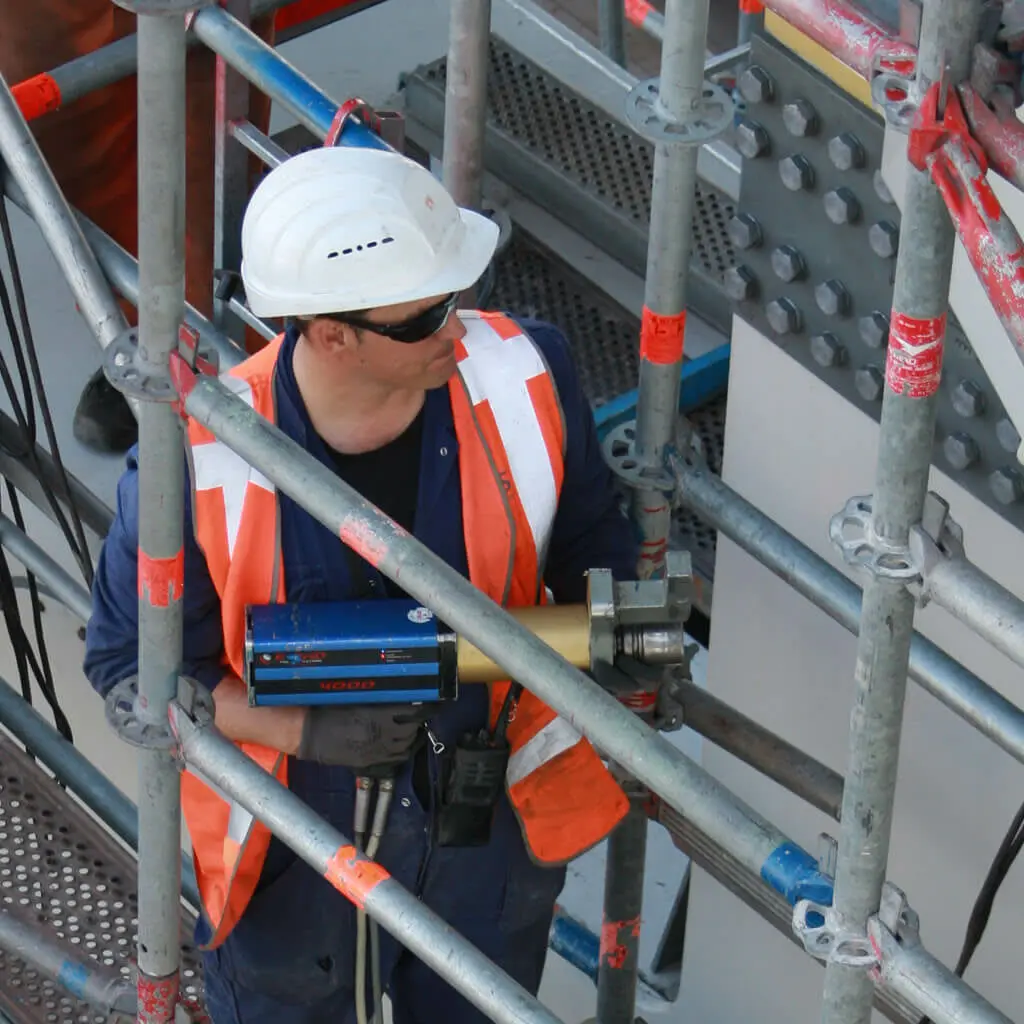

Önçekme Uygulama Yöntemleri (TS EN 1090-2:2018 Madde 8.5; ÇYTHYE 2016 Madde 13.3.3):

• Tork Yöntemi (TS EN 1090-2 Madde 8.5.3): Bulonlar tork anahtarıyla iki adımda sıkılır; tork değeri $M=k\cdot d\cdot F_{p,C}$ ilişkisiyle, bulon takımının beyan edilen k değeri (k sınıfı) kullanılarak bulunur. Tahmini bir k değeri yerine beyan edilen değer esas alınır.
• Birleşik (Kombine) Yöntem (TS EN 1090-2 Madde 8.5.4): Önce tork ile ön sıkma yapılır, ardından somuna belirli bir ek dönme açısı uygulanır.
• Doğrudan Çekme Göstergeli (DTI) Yöntem (TS EN 1090-2 Madde 8.5.6): TS EN 14399-9 yük göstergeli pullar kullanılır; göstergedeki çıkıntıların ezilmesi önçekmenin sağlandığını gösterir.

ÇYTHYE 2016 Madde 13.3.3 somun döndürme, çekme kuvvetini doğrudan gösteren göstergeç, çekme kontrollü bulon ve göstergeli sıkma anahtarı yöntemlerinden birinin kullanılmasına izin verir.

Saha Notu: Uygulanacak sıkma yöntemi proje çizimlerinde açıkça tanımlanmalıdır (ÇYTHYE 2016 Madde 13.3.3). Tork–önçekme ilişkisi yüzey ve yağlama durumuna bağlı olduğundan bulon takımları teslim edildikleri durumda kullanılmalı; tork anahtarlarının doğruluğu ve kalibrasyonu TS EN 1090-2 ve TS EN ISO 6789 koşullarına göre düzenli olarak kontrol edilmelidir.

8. Sürtünme Etkili Birleşimler — Yüzey Sınıfları

Önçekmeli bulonlarla sürtünme etkili birleşimlerde kayma dayanımı:

$$F_{s,Rd}=\frac{k_s\cdot n\cdot \mu \cdot F_{p,C}}{{\gamma }_{M3}}$$

Burada $k_s$ delik tipine bağlı katsayı (normal delikte 1,0), $n$ sürtünme yüzeyi sayısıdır (TS EN 1993-1-8 Madde 3.9.1). ÇYTHYE 2016 (YDKT) karşılığı $\varphi R_n=\varphi \mu D_u{h}_f{T}_b{n}_s$ olup standart dairesel delikte $\varphi =1,00$ ve $D_u=1,0$ alınır (Madde 13.3.11).

Dikkat: Sürtünme katsayısını bulonun galvaniz kaplaması değil, birleşen parçaların temas yüzeyinin hazırlanışı belirler. TS EN 1090-2:2018, sıcak daldırma galvanizli ve hafif (sweep) kumlanmış temas yüzeylerini C sınıfında ($\mu =0,35$) sayar; tabloda olmayan başka bir yüzey işleminde katsayı TS EN 1090-2'ye göre kayma deneyiyle belirlenir (ÇYTHYE 2016 Tablo 13.11 notu).

9. AISC 360-16 Nominal Dayanım Değerleri (Karşılaştırmalı)

Saha Notu: AISC 360-16 YDKT (LRFD) tasarımında bulon kesme ve çekme dayanımı için $\varphi =0,75$ kullanılır. ÇYTHYE 2016 da aynı yapıdadır: $F_{nt}=0,75F_{ub}$, $F_{nv}=0,450F_{ub}$ (diş kayma düzleminde) veya $0,563F_{ub}$ (diş dışında), $\varphi =0,75$ (Madde 13.3.4, 13.3.9).

10. Deprem Bölgelerinde Bulon Kullanım Koşulları (TBDY 2018)

TBDY 2018 Bölüm 9, Madde 9.2.3 uyarınca Türkiye'deki deprem etkisindeki binalarda yapısal çelik birleşimler için:

HR ve HV bulon takımları: TS EN 14399-3 HR sistemini, TS EN 14399-4 HV sistemini tanımlar. HR takımlarında aşırı yüklemede süneklik esas olarak bulon dişlerinin ve gövdesinin plastik şekil değiştirmesiyle sağlanır; HV takımlarında bulonun dişli boyu kısa, somunu incedir ve göçme somun içindeki dişlerin plastik şekil değiştirmesi/sıyrılmasıyla oluşur. TBDY 2018 bu iki sistemi ayırmaz; Çıtıpıtıoğlu (2021), HV bulonların diş sıyrılmasıyla sünek olmayan biçimde kopabildiğini belirterek deprem yükleri etkisindeki birleşimlerde HV takımlarına izin verilmemesini önermektedir. Takım sistemi proje şartnamesinde belirtilmeli ve aynı şantiyede HR ile HV birlikte kullanılmamalıdır.

11. Bulon Aralık ve Kenar Uzaklığı Kuralları

En büyük değerler yalnız basınç elemanlarında yerel burkulmayı ve açık ortamdaki elemanlarda korozyonu önlemek için sınırlanır; $t$ birleşen en ince dış parçanın kalınlığıdır (TS EN 1993-1-8 Tablo 3.3). ÇYTHYE 2016'da ise delik merkezleri arası en az $3d$, bulon merkezinin kenara en büyük uzaklığı $12t$ ve 150 mm'dir (Madde 13.3.6, 13.3.8).

Saha Notu: ÇYTHYE 2016'ya göre imalatın her aşamasında kesim, delik açma ve şekil verme işlemleri TS EN 1090-2 Bölüm 6'daki kurallara uygun yapılır; delik açma yöntemi (delme, zımbalama vb.) ve sınırları TS EN 1090-2 Madde 6.6'ya göre belirlenir.

12. Örnek Problemler

Problem 1 — Kolay

Veriler:

• Bulon kalitesi: M20 – 8.8
• Kesme düzlemi sayısı: 1 (tek tesirli)
• $f_{ub}=800$ MPa, $A_s=245$ mm²
• Dişli bölge kayma düzleminde: ${\alpha }_v=0,6$
• ${\gamma }_{M2}=1,25$

İstenen: Bir bulonun tasarım kayma dayanımı $F_{v,Rd}$

Çözüm:

TS EN 1993-1-8:2005 Madde 3.6.1:

$$F_{v,Rd}=\frac{{\alpha }_v\cdot f_{ub}\cdot A_s}{{\gamma }_{M2}}=\frac{0,6\times 800\times 245}{1,25}=\frac{117.600}{1,25}=94,1\text{ kN}$$

Sonuç: M20 – 8.8 bulon için tek kesme düzlemli tasarım kayma dayanımı = 94,1 kN (Tablo 4 ile uyumlu)

Problem 2 — Orta

Veriler:

• Levha kalınlıkları: $t_1=16$ mm, $t_2=18$ mm; S235 → $F_u=360$ MPa
• Bulon: M20 – 8.8; dişler kayma düzleminde; standart dairesel delik ($d_h=22$ mm)
• Bulon sayısı: $n=5$ (tek sıra, tek kesme düzlemi)
• Kuvvet doğrultusunda delik kenarından eleman kenarına (kenar bulon) ve komşu delik kenarına (iç bulonlar) net uzaklık: $l_c=78$ mm

İstenen: Birleşimin tasarım dayanımını ÇYTHYE 2016 YDKT yöntemine göre hesaplayınız.

Çözüm:

Adım 1 — Kesme dayanımı (ÇYTHYE 2016 Madde 13.3.9, Denk. 13.10b; Tablo 13.7'de 8.8 için diş kayma düzleminde $F_{nv}=0,450F_{ub}=360$ MPa; $A_b$ diş açılmamış gövde alanı):

$$A_b=\pi \cdot 20^2/4=314,2{\text{ mm}}^2$$ $$R_{nv}=F_{nv}{n}_s{A}_b=360\times 1\times 314,2\times 10^{-3}=113,1\text{ kN}$$

Adım 2 — Ezilme dayanımı (ÇYTHYE 2016 Madde 13.3.13, Denk. 13.14a: $R_n=1,2l_{c}t{F}_u\le 2,4dt{F}_u$; ince levha $t=16$ mm):

• $1,2\times 78\times 16\times 360\times 10^{-3}=539,1$ kN
• Üst sınır: $2,4\times 20\times 16\times 360\times 10^{-3}=276,5$ kN
• Kenar ve iç bulonlarda $l_c=78$ mm olduğundan: $R_{ne}=\min (539,1;276,5)=276,5$ kN

Adım 3 — Bir bulonun karakteristik dayanımı:

$$R_{nb}=\min (R_{nv};R_{ne})=\min (113,1;276,5)=113,1\text{ kN}$$

Adım 4 — Birleşimin tasarım dayanımı (YDKT, $\varphi =0,75$):

$$R_d=\varphi \times n\times R_{nb}=0,75\times 5\times 113,1=424,1\text{ kN}$$

Sonuç: Birleşimin tasarım dayanımı = 424,1 kN. Bulon kesmesi belirleyicidir (113,1 kN < 276,5 kN).

Not: ÇYTHYE'de dişin kayma düzleminde olmasının etkisi $F_{nv}$ katsayısında (0,450) yer aldığından alan olarak gerilme alanı $A_s$ değil, diş açılmamış gövde alanı $A_b$ kullanılır. TS EN 1993-1-8'de ise dişli kesmede $A_s$ ile ${\alpha }_v$ kullanılır (Problem 1).

Problem 3 — Zor

Verilen: Sürtünme etkili bulonlu birleşim; sabit ve hareketli yükler altında $P_G=200$ kN ve $P_Q=480$ kN eğik kuvvetler ($\theta =30°$).

Veriler:

• S275 → $f_u=430$ MPa; Bulon: M24 – 10.9; standart dairesel delik
• $F_{ub}=1000$ MPa; en küçük önçekme kuvveti: $T_b=247$ kN (M24 – 10.9; ÇYTHYE 2016 Tablo 13.6, bu yazıda Tablo 6)
• Bulon sayısı: $n=10$; sürtünme yüzeyi: Sınıf C ($\mu =0,30$)
• $n_s=1$; $h_f=1,0$; $D_u=1,0$ (ÇYTHYE 2016 Madde 13.3.11); standart dairesel delikte $\varphi =1,00$

İstenen: Birleşimin YDKT'ye göre yeterliliğini kontrol ediniz.

Çözüm:

Adım 1 — Gerekli dayanım (YDKT, ÇYTHYE 2016 Madde 5.3.1 birleşim (2)):

$$P_u=1,2\times 200+1,6\times 480=1008\text{ kN}$$ $$V_u=1008\times \cos 30°=873\text{ kN};T_u=1008\times \sin 30°=504\text{ kN}$$

Adım 2 — Çekme kuvveti etkisiyle azaltılmış katsayı:

$$k_{sc}=1-\frac{T_u}{D_u\cdot T_b\cdot n_b}=1-\frac{504}{1,0\times 247\times 10}=0,796$$

Adım 3 — Sürtünme dayanımı (Sınıf C, $n=10$):

$$R_{ds}=1,00\times 0,796\times 0,30\times 1,0\times 1,0\times 247\times 1\times 10=590\text{ kN}<V_u=873\text{ kN}$$

Yetersiz → Sınıf B ($\mu =0,40$) ile $n=12$ bulon deneniyor:

Adım 4 — $n=12$ bulon, Sınıf B:

$$k_{sc,12}=1-\frac{504}{247\times 12}=0,830$$ $$R_{ds}=1,00\times 0,830\times 0,40\times 1,0\times 1,0\times 247\times 1\times 12=984\text{ kN}>873\text{ kN}✓$$

Adım 5 — Kesme dayanımı (ÇYTHYE 2016 Madde 13.3.9; 10.9 için diş kayma düzleminde $F_{nv}=450$ MPa; $A_b=\pi \cdot 24^2/4=452$ mm²):

$$R_{dv}=0,75\times 12\times 450\times 452\times 10^{-3}=1831\text{ kN}>873\text{ kN}✓$$

Adım 6 — Çekme ve kesme ortak etkisi (ÇYTHYE 2016 Madde 13.3.10):

$$f_{rv}=\frac{873\times 10^3}{12\times 452}=161\text{ MPa}\le \varphi F_{nv}=0,75\times 450=337,5\text{ MPa}✓$$ $$F_{nt}^{\prime }=1,3\times 750-\frac{750}{0,75\times 450}\times 161=617\text{ MPa}\le F_{nt}=750\text{ MPa}$$ $$\varphi R_n=0,75\times 617\times 452\times 10^{-3}=209\text{ kN}>\frac{T_u}{n}=\frac{504}{12}=42\text{ kN}✓$$

Ezilme dayanımı da ÇYTHYE 2016 Madde 13.3.13'e göre sürtünme etkili birleşimlerde kontrol edilir; levha kalınlığı ve delik aralıkları verilmediğinden bu kontrol ayrıca yapılmalıdır.

Sonuç: 12 adet M24-10.9 bulon ve B sınıfı yüzey hazırlığı ile sürtünme, bulon kesmesi ve çekme–kesme ortak etkisi kontrolleri sağlanır; ezilme kontrolü levha bilgileriyle tamamlanmalıdır.

13. Sık Yapılan Hatalar

Kaynaklar

1. TS EN ISO 898-1:2013 — Bağlama elemanlarının mekanik özellikleri — Bölüm 1: Belirtilen mukavemet sınıfına sahip cıvatalar, vidalar ve saplamalar. TSE, Ankara.
2. TS EN 1993-1-8:2005 — Çelik yapıların tasarımı — Bölüm 1-8: Bağlantıların tasarımı. TSE, Ankara.
3. TBDY 2018 — Türkiye Bina Deprem Yönetmeliği. R.G. 18.03.2018 – 30364. Bölüm 9, Madde 9.2.3.
4. TS EN 14399-1:2005 — Ön yükleme için yüksek mukavemetli yapısal cıvatalama tertibatları. TSE, Ankara.
5. TS EN 1090-2:2018 — Çelik yapısal bileşenler için teknik gereksinimler. TSE, Ankara.
6. AISC 360-16 — Specification for Structural Steel Buildings, Table J3.2. AISC, Chicago.
7. Bickford, J.H. (2008) — Introduction to the Design and Behavior of Bolted Joints. 4th ed., CRC Press.
8. Çıtıpıtıoğlu, A.M. (2021) — Deprem Yükleri Etkisindeki Çelik Yapı Elemanların Birleşim ve Ekleri İçin Türkiye'deki Mevcut Yönetmeliklerde Tanımlanan Önçekmeli Yüksek Dayanımlı Yapısal Bulon Koşulların Değerlendirilmesi ve Deprem Tasarım İlkelerine Yönelik Öneriler. Karaelmas Fen ve Mühendislik Dergisi, 11(2), 154–164.
9. ÇYTHYE 2016 — Çelik Yapıların Tasarım, Hesap ve Yapım Esaslarına Dair Yönetmelik. R.G. 04.02.2016 – 29614.
