Betonarme Kolon Hesabı: Eksenel Yük ve Çift Eksenli Eğilme Etkileşimi

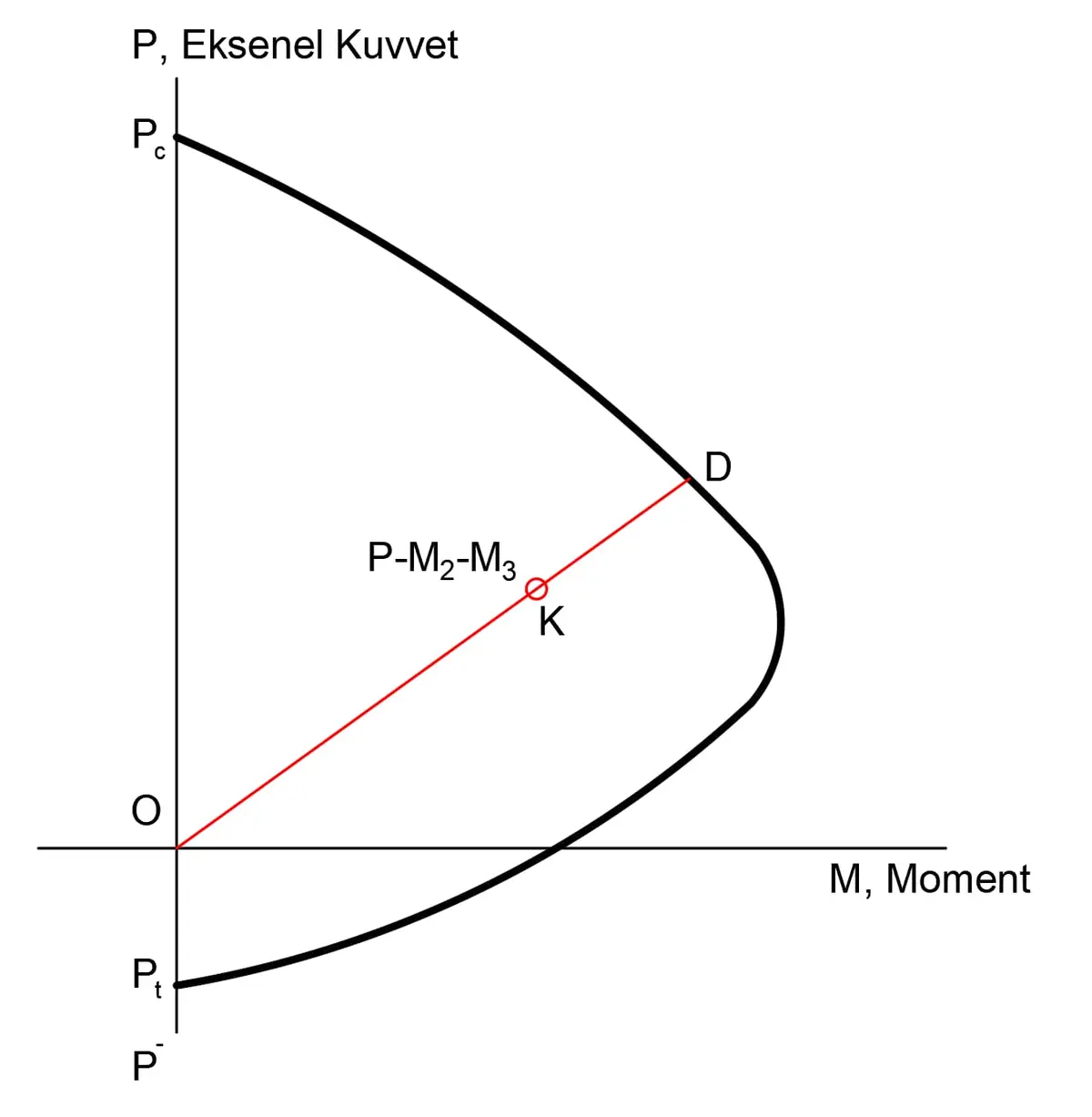

1. N-M Etkileşim Diyagramı — Tek Eksenli

1.1 Tanım

N-M etkileşim diyagramı, bir kolon kesitinin taşıyabileceği eksenel kuvvet ($N$) ve eğilme momenti ($M$) kombinasyonlarının sınır eğrisini gösterir. Kesitin tasarım noktası $(N_d, M_d)$ bu eğrinin içinde kalıyorsa kolon yeterlidir.

1.2 Temel Sınır Noktaları

Etkileşim diyagramının belirlenmesinde kullanılan kritik noktalar:

• Saf basınç ($M = 0$): $N_{max} = 0{,}85\, f_{cd} \cdot A_c + f_{yd} \cdot A_s$
• Denge kırılması noktası (D): Beton uç lifi $\varepsilon_{cu} = 0{,}003$ iken çekme donatısı akma sınırında ($\varepsilon_s = f_{yd}/E_s$)
• Saf çekme ($M = 0$): $N_t = f_{yd} \cdot A_s$

1.3 Sınırlı Eksenel Yük Koşulu (TS 500:2000 Madde 10.3.1)

TS 500:2000 kolonlarda sınırlı eksenel basınç yükü koşulu öngörür:

$N_d \leq 0{,}65\, f_{cd} \cdot A_c \quad \text{(süneklik gerektiren sistemler)}$

Bu sınır aşıldığında eğilme kapasitesi önemli ölçüde azalır.

2. Bresler Çift Eksenli Yük Kontur Yöntemi

2.1 Yöntem Tanımı

Gerçek yapılarda kolonlar çoğunlukla her iki eksende eş zamanlı moment taşır. Bresler (1960) Yük Kontur Yöntemi, tek eksenli kapasite değerlerinden çift eksenli kapasiteyi tahmin eden pratik bir yaklaşımdır.

2.2 Bresler Etkileşim Denklemi

Çift eksenli eğilme kontrolü için Bresler etkileşim denklemi kullanılır:

$\left(\frac{M_{dx}}{M_{nx}}\right)^{\alpha} + \left(\frac{M_{dy}}{M_{ndy}}\right)^{\alpha} \leq 1{,}0$

Burada:

• $M_{dx}$, $M_{dy}$: x ve y eksenlerindeki tasarım momentleri [kNm]
• $M_{ndx}$, $M_{ndy}$: $N_d$ eksenel yükü altında x ve y eksenlerindeki tek eksenli moment kapasiteleri [kNm]
• $\alpha$: Üs katsayısı; genellikle $\alpha = 1{,}5$ (dikdörtgen kesitler için pratik değer)

2.3 Uygulanabilirlik

Bresler yöntemi aşağıdaki koşullarda güvenli sonuç verir:

• $N_d \geq 0{,}1\, f_{cd} \cdot A_c$ (düşük eksenel yüklerde hata payı artar)
• Kesit boyutları oranı $b/h \leq 3$ aralığında

3. Boyuna Donatı Kuralları

3.1 TS 500:2000 Gereksinimleri (Madde 10.3.1)

Kolon boyuna donatı oranı $\rho_l$ aşağıdaki sınırlar içinde kalmalıdır:

$0{,}01 \leq \rho_l = \frac{A_s}{A_c} \leq 0{,}04$

Minimum 4 adet boyuna donatı çubuğu ve minimum Ø14 çap zorunludur.

3.2 TBDY 2018 Gereksinimleri (Madde 7.3.2)

Deprem bölgelerinde (DTS=1, 2) ek koşullar geçerlidir:

• Boyuna donatı oranı $\rho_l \leq 0{,}04$ (Madde 7.3.2)
• Minimum beton sınıfı C25, minimum çelik sınıfı B420C
• Kesit minimum boyutu 250 mm (her iki yönde)

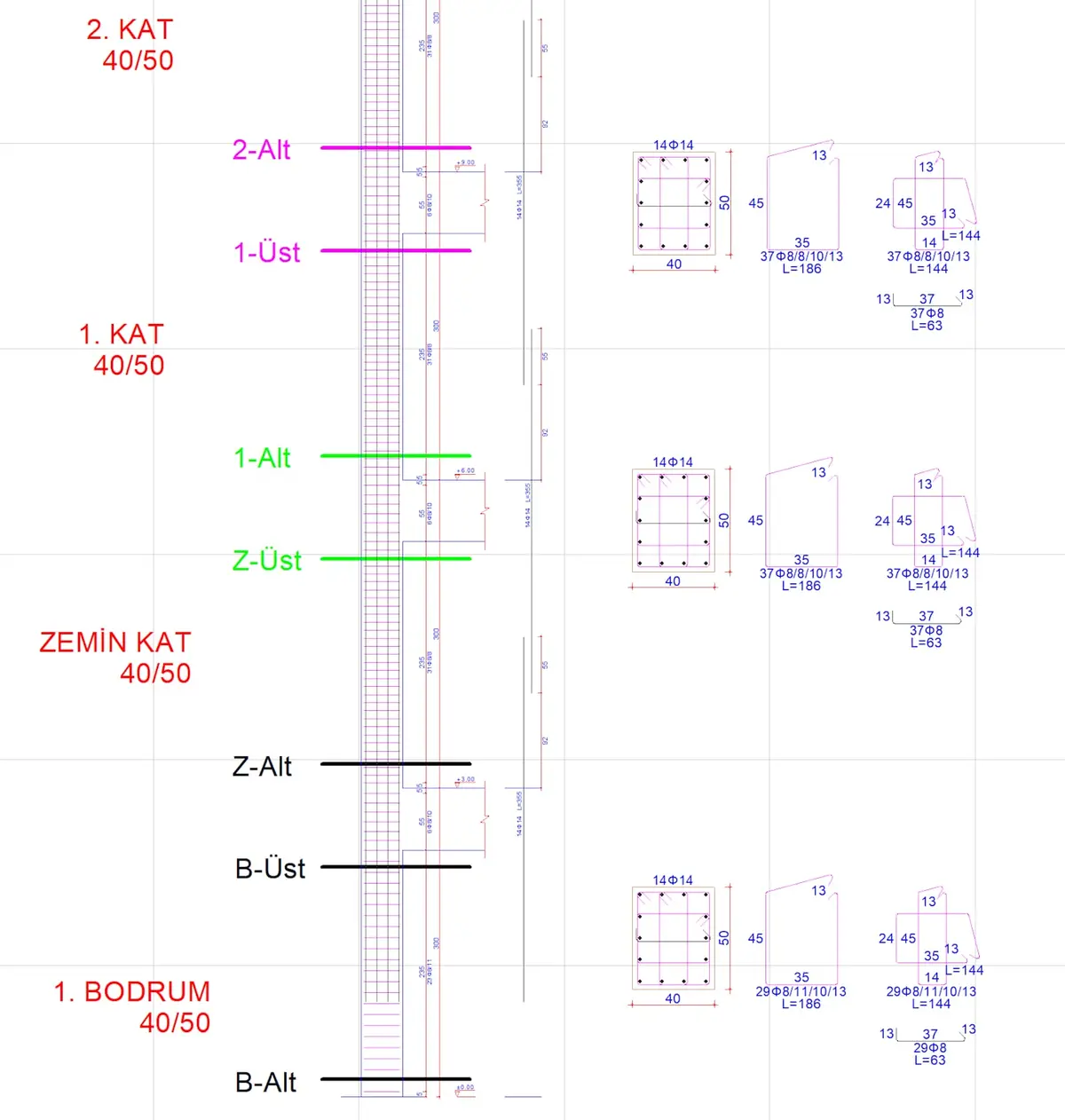

3.3 Pratik Düzenleme

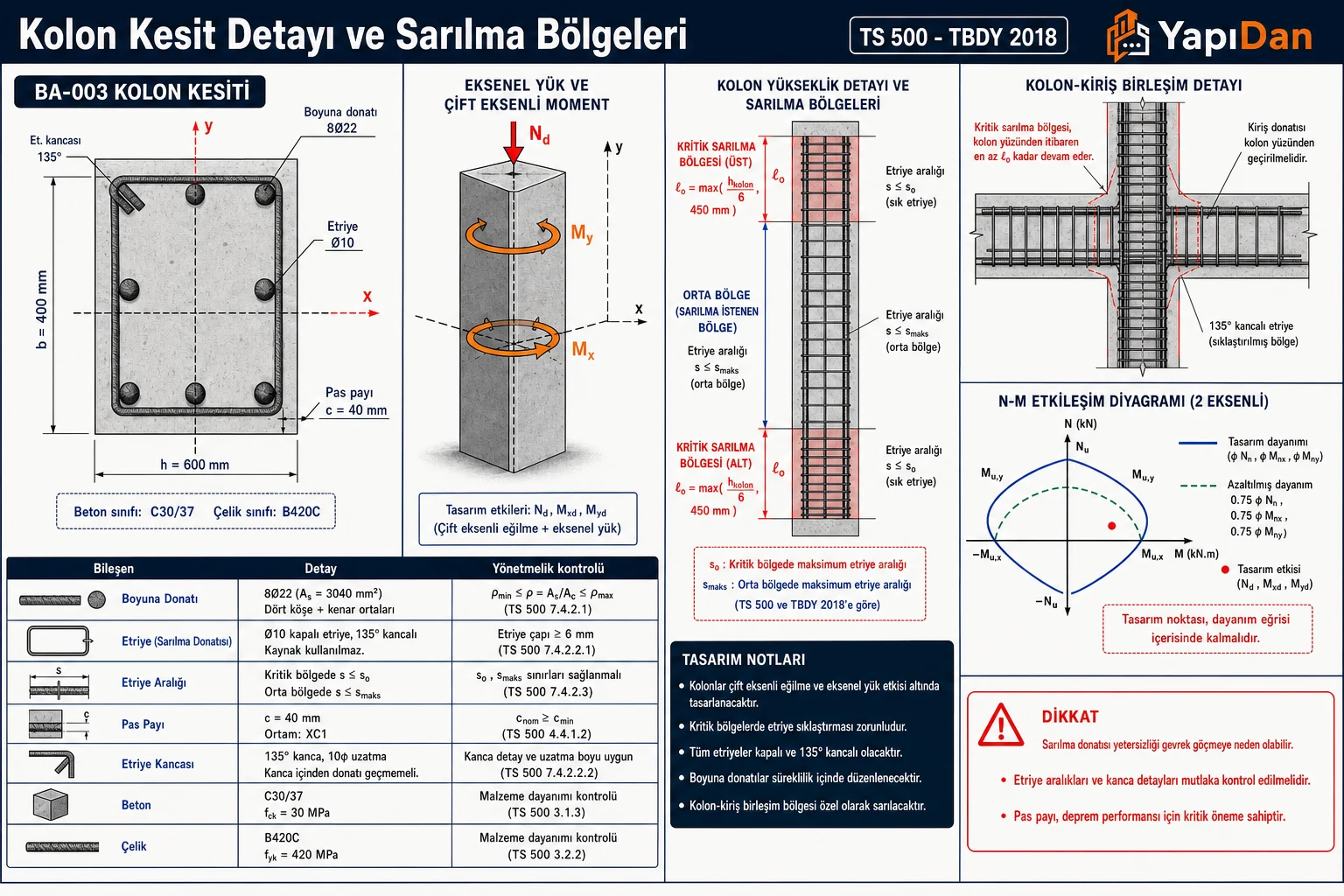

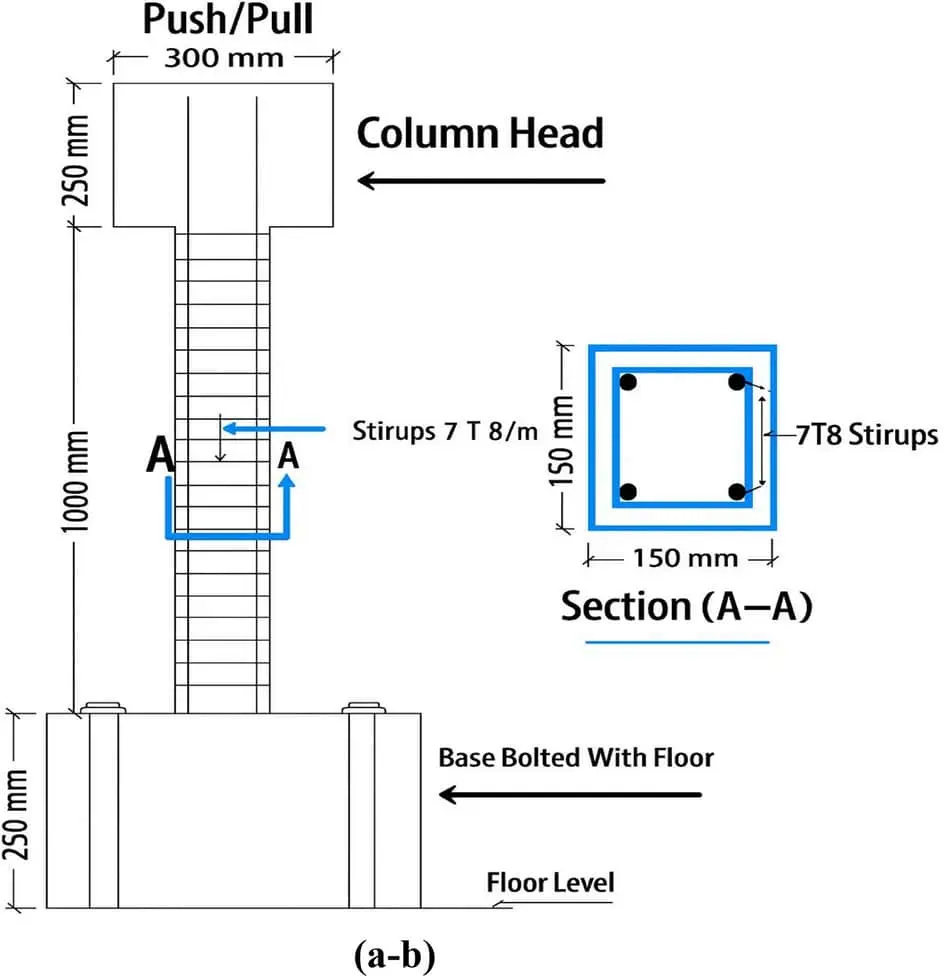

4. Etriye Tasarımı ve Sarılma Donatısı

4.1 Sarılma Bölgesi Uzunluğu (TBDY 2018 Madde 7.3.4)

Kolon sarılma bölgesi her iki ucunda en az aşağıdaki değer kadar uzanır:

$l_k \geq \max\left(1{,}5h,\; \frac{H_n}{6},\; 500\text{ mm}\right)$

Burada $H_n$ kolonun serbest yüksekliği, $h$ kesitin büyük boyutudur.

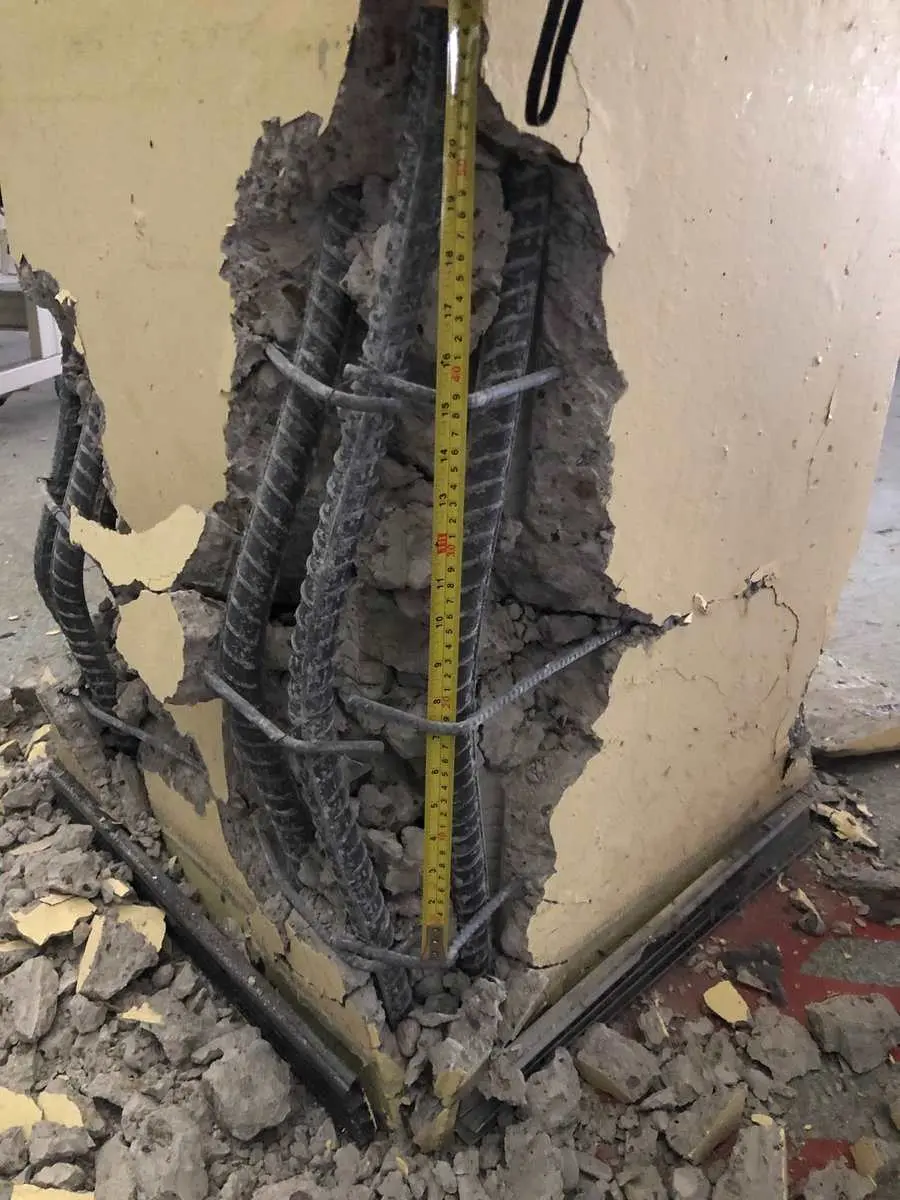

4.2 Sarılma Etriyesi Aralığı (TBDY 2018 Madde 7.3.4)

Sarılma bölgesinde etriye aralığı:

$s_c \leq \min\left(\frac{b_k}{3},\; \frac{h_k}{3},\; 8\phi_l,\; 150\text{ mm}\right)$

Burada $b_k$ ve $h_k$ etriyenin iç kısa ve uzun kenar boyutları, $\phi_l$ boyuna donatı çapıdır.

4.3 TBDY 2018 Denklem 7.1 — Toplam Sarılma Donatısı

Sarılma bölgesinde birim uzunluk başına gerekli toplam enine donatı alanı:

$A_{sh} \geq 0{,}30 \cdot s_c \cdot b_k \cdot \frac{f_{cd}}{f_{ywd}} \cdot \left(\frac{A_g}{A_k} - 1\right)$

ve ayrıca:

$A_{sh} \geq 0{,}075 \cdot s_c \cdot b_k \cdot \frac{f_{cd}}{f_{ywd}}$

Burada:

• $s_c$: Seçilen sarılma etriyesi aralığı [mm]
• $b_k$: Etriyenin iç kısa boyutu [mm]
• $A_g$: Brüt kolon kesit alanı [mm²]
• $A_k$: Etriye tarafından kuşatılan beton alanı [mm²]

4.4 Kolon Orta Bölgesinde Etriye Aralığı

Sarılma bölgesi dışındaki orta bölgede etriye aralığı:

$s_o \leq \min\left(\frac{b}{2},\; \frac{h}{2},\; 200\text{ mm}\right)$

5. Narinlik Etkisi

5.1 Narinlik Oranı (TS 500:2000 Madde 10.3.2)

Kolonun narinlik oranı:

$\lambda = \frac{l_0}{i} \quad;\quad i = \sqrt{\frac{I}{A}}$

Burada $l_0$ burkulma uzunluğu (serbest uzunluk × burkulma katsayısı), $i$ atalet yarıçapıdır.

5.2 İkinci Mertebe Etkisi Kontrolü (TS 500:2000 Madde 10.3.3)

İkinci mertebe etkileri ihmal edilebilir koşul:

$\lambda \leq 34 - 12 \cdot \frac{M_1}{M_2}$

Burada $M_1$ ve $M_2$ kolonun iki ucundaki momentlerdir ($|M_1| \leq |M_2|$); aynı eğim yönünde ise $M_1/M_2$ pozitif alınır.

Bu sınır aşılıyorsa büyütülmüş tasarım momenti:

$M_d = M_{d0} \cdot \delta_s \quad;\quad \delta_s = \frac{1}{1 - N_d/N_{cr}} \geq 1{,}0$

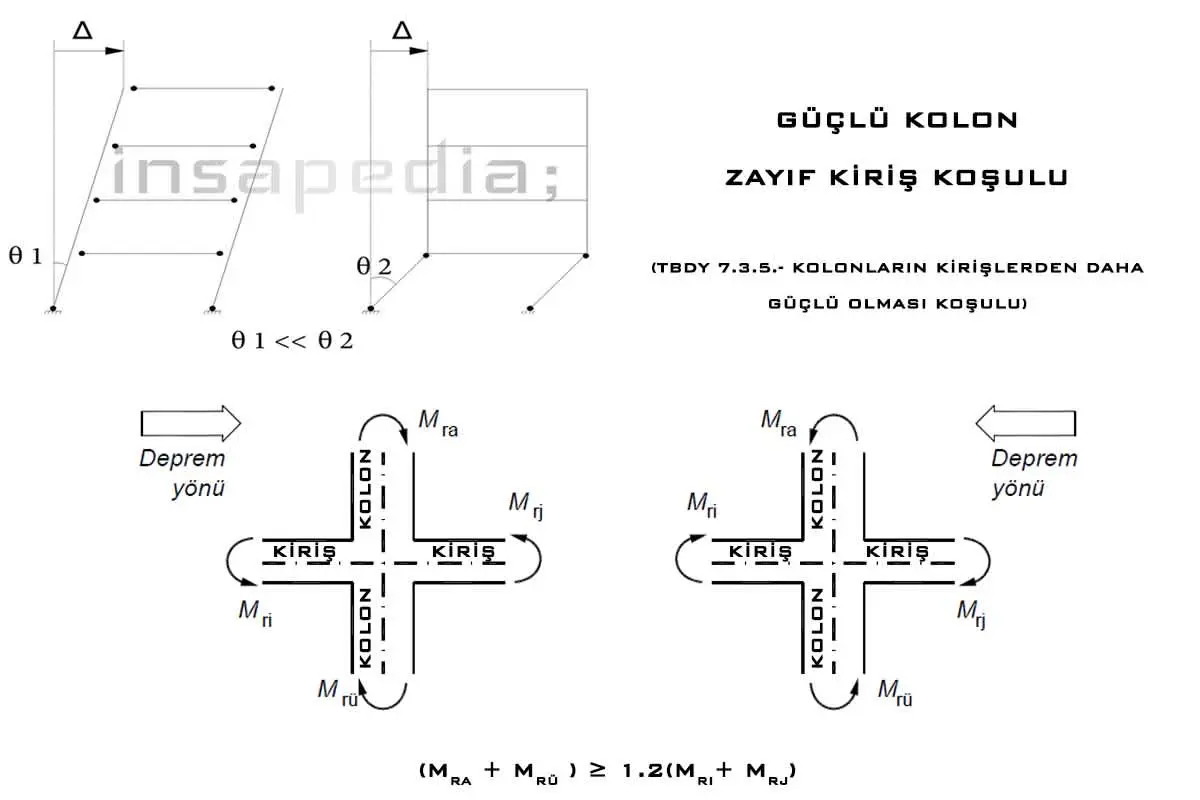

6. Güçlü Kolon–Zayıf Kiriş Koşulu

6.1 İlke

Deprem yükü altında plastik mafsalların kiriş uçlarında oluşması, kolon uçlarında oluşmasına kıyasla çok daha güvenli bir yapı davranışı sağlar. TBDY 2018 bu nedenle güçlü kolon koşulunu zorunlu kılar.

6.2 TBDY 2018 Koşulu (Madde 7.3.5, Denklem 7.3)

Bir kolon-kiriş birleşim bölgesinde, kolonların toplam moment kapasitesinin kirişlerin toplam moment kapasitesinden büyük olması gerekir:

$\sum M_{ra} + \sum M_{rü} \geq 1{,}2 \cdot \left(\sum M_{ri} + \sum M_{rj}\right)$

Burada:

• $M_{ra}$, $M_{rü}$: Birleşim noktasının üstündeki ve altındaki kolonların taşıma gücü momentleri [kNm]
• $M_{ri}$, $M_{rj}$: Birleşim noktasına bağlanan kirişlerin taşıma gücü momentleri [kNm]
• Koşul her iki deprem yönü için ayrı ayrı kontrol edilir

7. Kolon Kesme Güvenliği

7.1 Kapasite Kesme Kuvveti (TBDY 2018 Madde 7.3.7, Denklem 7.5)

Süneklik düzeyi yüksek kolonlarda tasarım kesme kuvveti, kapasite tasarımı ilkesiyle belirlenir:

$V_e = \frac{M_{ra} + M_{rü}}{H_n}$

Burada $H_n$ kolonun serbest yüksekliğidir.

7.2 Maksimum Kesme Kuvveti Sınırı

Kolon kesitinin kesme kapasitesi üst sınırı:

$V_e \leq 0{,}85\, b\, d\, \sqrt{f_{ck}}$

Bu sınır aşılırsa kesit boyutları büyütülmelidir.

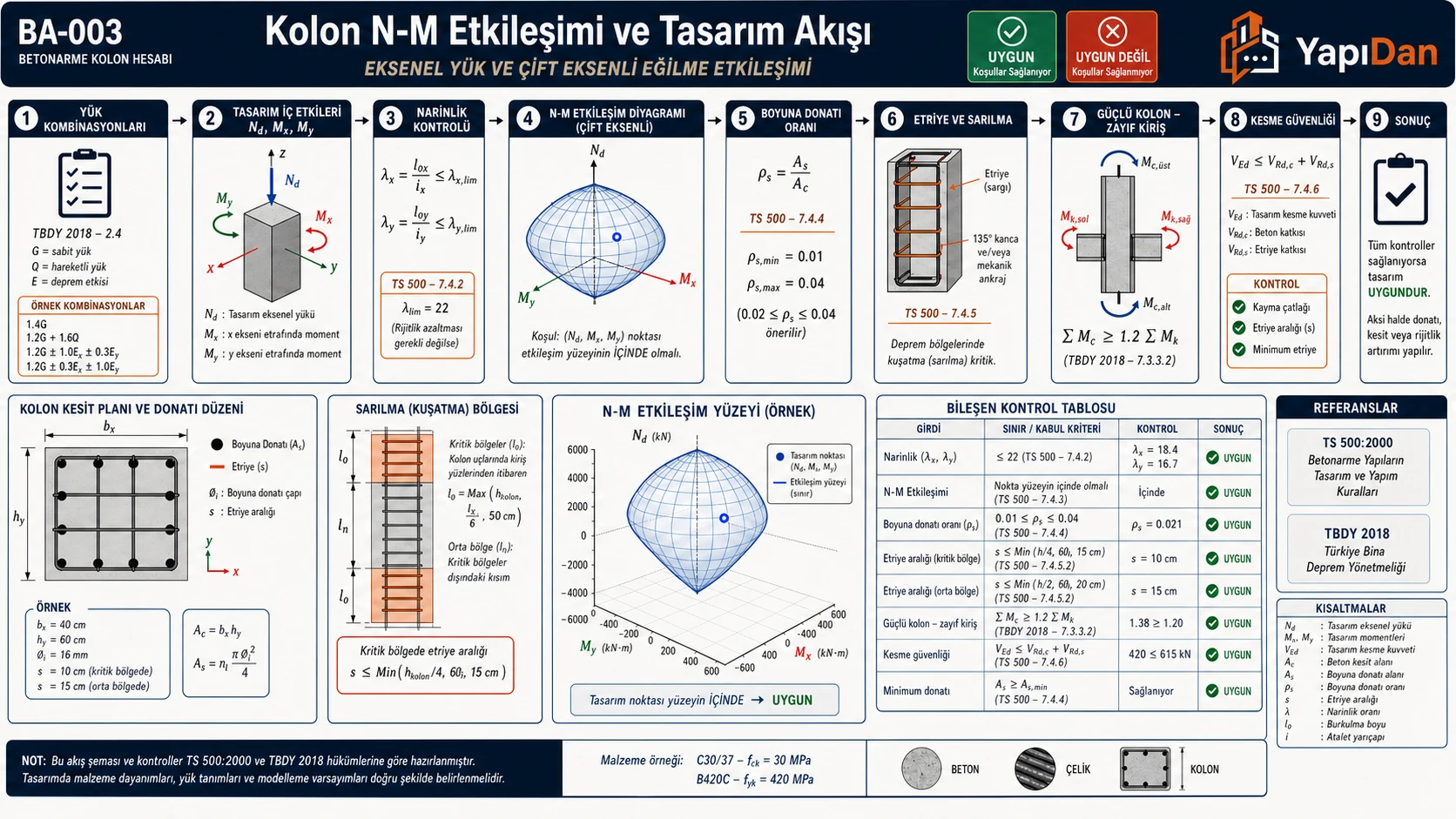

8. Hesap Akışı

Kolon boyutlandırma prosedürünün genel akışı aşağıda verilmektedir:

9. Türkiye Zemin ve Deprem Koşulları

9.1 Deprem Tasarım Sınıfı ve Kolon Gereksinimleri

Türkiye'nin büyük bölümü DTS=1 ve DTS=2 kapsamındadır. Bu bölgelerde kolon tasarımını etkileyen zorunluluklar:

• Minimum beton sınıfı C25 (TBDY 2018 Madde 7.2.3)
• Minimum donatı çeliği B420C
• Süneklik düzeyi yüksek sistem zorunluluğu
• Güçlü kolon–zayıf kiriş koşulu (Denklem 7.3)
• Sarılma bölgesi etriye gereksinimleri (Denklem 7.1)

9.2 Zemin Sınıfı Etkisi

TBDY 2018 zemin sınıfı (ZA–ZF) kolon tasarımını dolaylı olarak etkiler:

• ZD, ZE, ZF zemin sınıflarında spektral ivme değerleri daha yüksek olduğundan tasarım momentleri artar
• Zemin büyütme katsayısı $F_S$ ile birlikte $S_{aR}(T)$ belirlenir
• ZE ve ZF sınıflarında özel zemin etüdü zorunludur (TBDY 2018 Madde 16)

10. Parametreler ve Tipik Değerler

Tablo 1: Parametreler ve Tipik Değerler

11. Yönetmelik Referansları

Tablo 2: Yönetmelik Referansları

12. Örnek Problemler

Problem 1 — Kolay: Eksenel Yük Oranı ve Boyuna Donatı Kontrolü

Veriler:

• Beton: C30 → $f_{cd} = 20{,}0\text{ MPa}$; $f_{ck} = 30\text{ MPa}$
• Donatı: B420C → $f_{yd} = 365\text{ MPa}$
• Kesit: $b = h = 400\text{ mm}$; $A_c = 160\,000\text{ mm}^2$
• Boyuna donatı: 8Ø16 → $A_s = 8 \times 201 = 1608\text{ mm}^2$
• $N_d = 1400\text{ kN}$

İstenen: Eksenel yük oranı ve boyuna donatı oranı kontrolü.

Çözüm:

Adım 1: Eksenel yük oranı kontrolü (TS 500:2000 Madde 10.3.1):

$\frac{N_d}{f_{cd} \cdot A_c} = \frac{1400 \times 10^3}{20 \times 160\,000} = \frac{1400\,000}{3200\,000} = 0{,}438 \leq 0{,}65 \quad \checkmark$

Adım 2: Boyuna donatı oranı:

$\rho_l = \frac{A_s}{A_c} = \frac{1608}{160\,000} = 0{,}01005$

$0{,}01 \leq 0{,}01005 \leq 0{,}04 \quad \checkmark$

Sonuç: Eksenel yük oranı ve donatı oranı koşulları sağlanmaktadır.

Problem 2 — Orta: Sarılma Bölgesi Etriye Tasarımı (TBDY 2018 Denklem 7.1)

Veriler:

• Beton: C30 → $f_{cd} = 20{,}0\text{ MPa}$
• Etriye: B420C → $f_{ywd} = 365\text{ MPa}$
• Kesit: $b = h = 400\text{ mm}$; $A_g = 160\,000\text{ mm}^2$
• Beton örtüsü: $c = 30\text{ mm}$; etriye çapı Ø10
• Etriye iç boyut: $b_k = 400 - 2 \times 30 - 10 = 330\text{ mm}$
• Etriye ile kuşatılan alan: $A_k = 330^2 = 108\,900\text{ mm}^2$
• Seçilen sarılma aralığı: $s_c = 100\text{ mm}$

İstenen: TBDY 2018 Denklem 7.1 sarılma donatısı kontrolü.

Çözüm:

Koşul 1:

$A_{sh,1} = 0{,}30 \times 100 \times 330 \times \frac{20}{365} \times \left(\frac{160\,000}{108\,900} - 1\right)$

$= 0{,}30 \times 100 \times 330 \times 0{,}0548 \times 0{,}469 = 253{,}3\text{ mm}^2$

Koşul 2:

$A_{sh,2} = 0{,}075 \times 100 \times 330 \times \frac{20}{365} = 135{,}6\text{ mm}^2$

Belirleyici: $A_{sh} \geq 253{,}3\text{ mm}^2$

Seçilen donatı: Çift kollu Ø10 etriye → $A_{sh} = 2 \times 78{,}5 = 157\text{ mm}^2 < 253\text{ mm}^2$

4 kollu Ø10 etriye dene → $A_{sh} = 4 \times 78{,}5 = 314\text{ mm}^2 > 253\text{ mm}^2$ → seçilir

Sonuç: Sarılma bölgesinde 4 kollu Ø10/100 etriye (ya da iç çıroz ile desteklenmiş 2 adet Ø10/100 etriye).

Problem 3 — Zor: Güçlü Kolon Kontrolü (TBDY 2018 Madde 7.3.5)

Veriler:

• Kolon kesit 400×400 mm, C30, B420C, 8Ø16; $N_d = 800\text{ kN}$
• Kolon alt moment kapasitesi: $M_{rü} = 180\text{ kNm}$; üst: $M_{ra} = 175\text{ kNm}$
• Birleşim noktasına bağlanan kirişler:
  • Sol kiriş: $M_{ri} = 130\text{ kNm}$
  • Sağ kiriş: $M_{rj} = 120\text{ kNm}$

İstenen: Güçlü kolon koşulunu kontrol et.

Çözüm:

Toplam kolon kapasitesi:

$\sum M_r^{kol} = M_{ra} + M_{rü} = 175 + 180 = 355\text{ kNm}$

Toplam kiriş kapasitesinin 1,2 katı:

$1{,}2 \times (M_{ri} + M_{rj}) = 1{,}2 \times (130 + 120) = 1{,}2 \times 250 = 300\text{ kNm}$

Kontrol:

$355\text{ kNm} \geq 300\text{ kNm} \quad \checkmark$

Sonuç: Güçlü kolon koşulu sağlanmaktadır.

13. Sık Yapılan Hatalar

1. Hata: Eksenel yük oranı kontrol edilmez. DY sistemlerde $N_d / (f_{cd} \cdot A_c) > 0{,}65$ durumunda TBDY 2018 ek koşullar öngörür; bu sınır kesinlikle kontrol edilmelidir.

2. Hata: N-M diyagramı tek eksenli kabul edilir. Deprem yükleri genellikle çift eksenli moment üretir. Her iki eksen için ayrı kontrol ve Bresler kombinasyonu şarttır.

3. Hata: Bresler yöntemi düşük eksenel yükte kullanılır. $N_d < 0{,}1\, f_{cd} \cdot A_c$ durumunda Bresler yöntemi güvensiz sonuç verebilir; tam sayısal analiz tercih edilir.

4. Hata: Sarılma bölgesi uzunluğu yetersiz alınır. $l_k \geq \max(1{,}5h;\; H_n/6;\; 500\text{ mm})$ koşulunun üç bileşeni birlikte değerlendirilmeli, en büyük değer alınmalıdır.

5. Hata: TBDY 2018 Denklem 7.1 sarılma donatısı atlanır. Sarılma bölgesinde hesaplanan $A_{sh}$ değeri her iki koşul için (0,30 ve 0,075 katsayılı) ayrı ayrı hesaplanmalı ve büyük değer esas alınmalıdır.

6. Hata: İç çıroz (crossties) sayılmaz. Geniş kolonlarda (köşe donatısı arasındaki mesafe > 200 mm) iç çıroz zorunludur; bu çırozların $A_{sh}$'ye katkısı hesaba katılmalıdır.

7. Hata: Güçlü kolon kontrolü atlanır. TBDY 2018 Madde 7.3.5 Denklem 7.3 kontrolü her kolon-kiriş birleşimi için her iki deprem yönünde yapılmalıdır.

8. Hata: Kolon kesme kuvveti $V_e$ statik hesaptan alınır. TBDY 2018 Madde 7.3.7 uyarınca $V_e$ kapasite tasarımıyla belirlenmeli, statik $V_d$ değil moment kapasitelerine dayalı kesme kuvveti kullanılmalıdır.

9. Hata: Narinlik etkisi göz ardı edilir. $\lambda > 34 - 12M_1/M_2$ koşulunu aşan kolonlarda ikinci mertebe moment büyütmesi mutlaka uygulanmalıdır.

10. Hata: Deprem bölgesinde C20 veya C25 altı beton kullanılır. TBDY 2018 Madde 7.2.3 gereği DTS=1–2 bölgelerinde minimum C25 zorunludur.

11. Hata: Etriye kancaları yetersiz bükülür. Etriye uçları 135° kanca yapılmalı; 90° kanca sarılma basıncı altında açılabilir (TBDY 2018 Madde 7.3.4).

Kaynaklar

1. TS 500:2000 — Betonarme Yapıların Tasarım ve Yapım Kuralları, Türk Standartları Enstitüsü, Madde 10.3.
2. TBDY 2018 — Türkiye Bina Deprem Yönetmeliği, Resmî Gazete 18.03.2018, Bölüm 7.3.
3. EN 1992-1-1:2004 / TS EN 1992-1-1:2007 — Eurocode 2: Design of Concrete Structures, Madde 5.8.
4. TS 708:2016 — Betonarme Çelikleri, Türk Standartları Enstitüsü.
5. Bresler, B. (1960). "Design Criteria for Reinforced Columns Under Axial Load and Biaxial Bending." ACI Journal, 57(5), 481–490.
6. Celep, Z., Kumbasar, N. — Betonarme Yapılar, Beta Yayıncılık, İstanbul.
7. Ersoy, U., Özcebe, G., Tankut, T. — Betonarme, METU Press, Ankara.
8. ideCAD Bilgi Bankası — "Kolon N-M Etkileşim Diyagramı", help.idecad.com.tr.
