Betonarme Döşeme Tasarımı: Tek Yönlü, Çift Yönlü ve Nervürlü

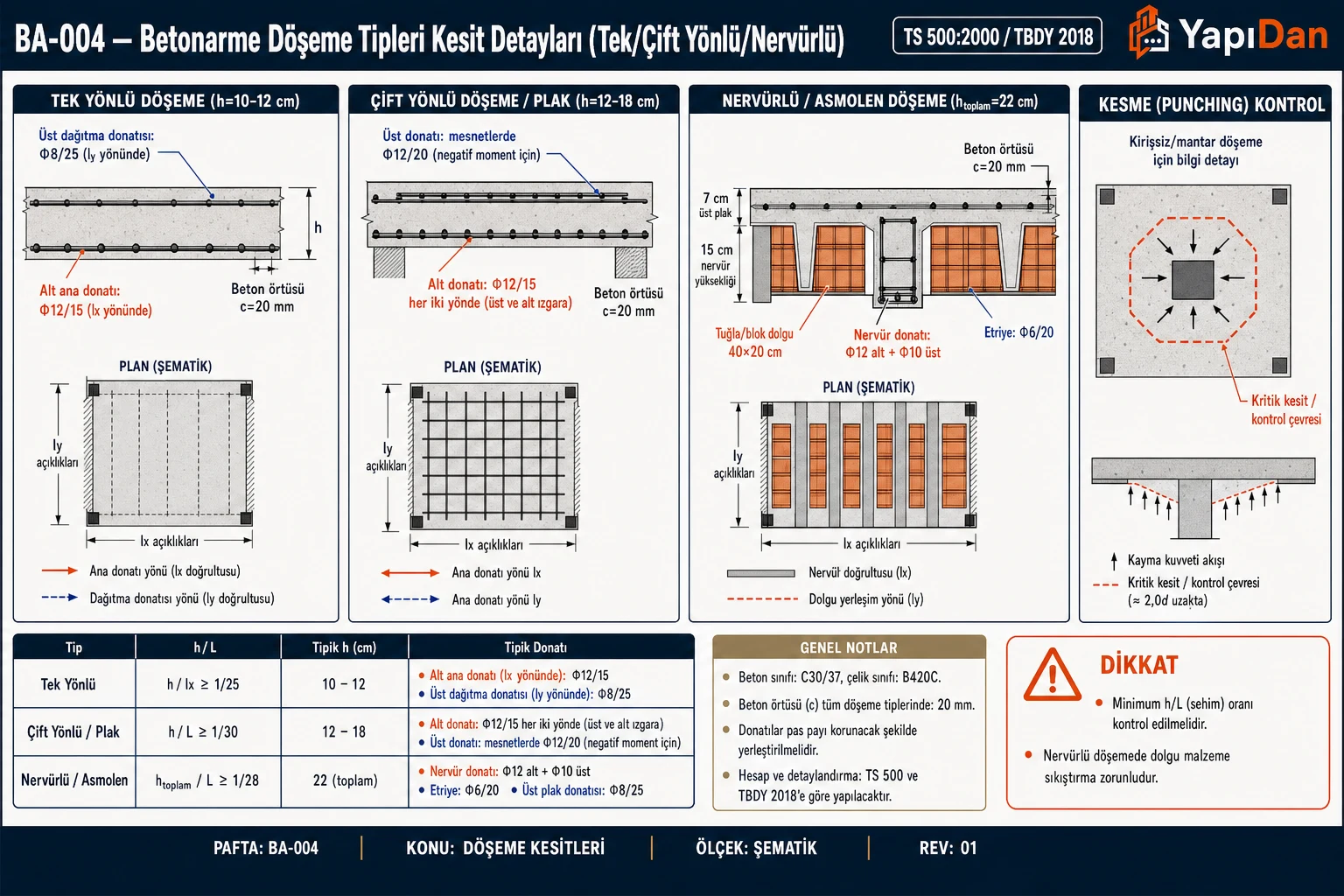

1. Döşeme Tipleri ve Sınıflandırma

Betonarme döşemeler yükü taşıma biçimlerine göre sınıflandırılır. TS 500:2000 Madde 11.1 ve TS EN 1992-1-1:2004 Madde 5.3.1 kapsamında yapılan bu sınıflandırmada belirleyici parametre $l_y/l_x$ oranıdır.

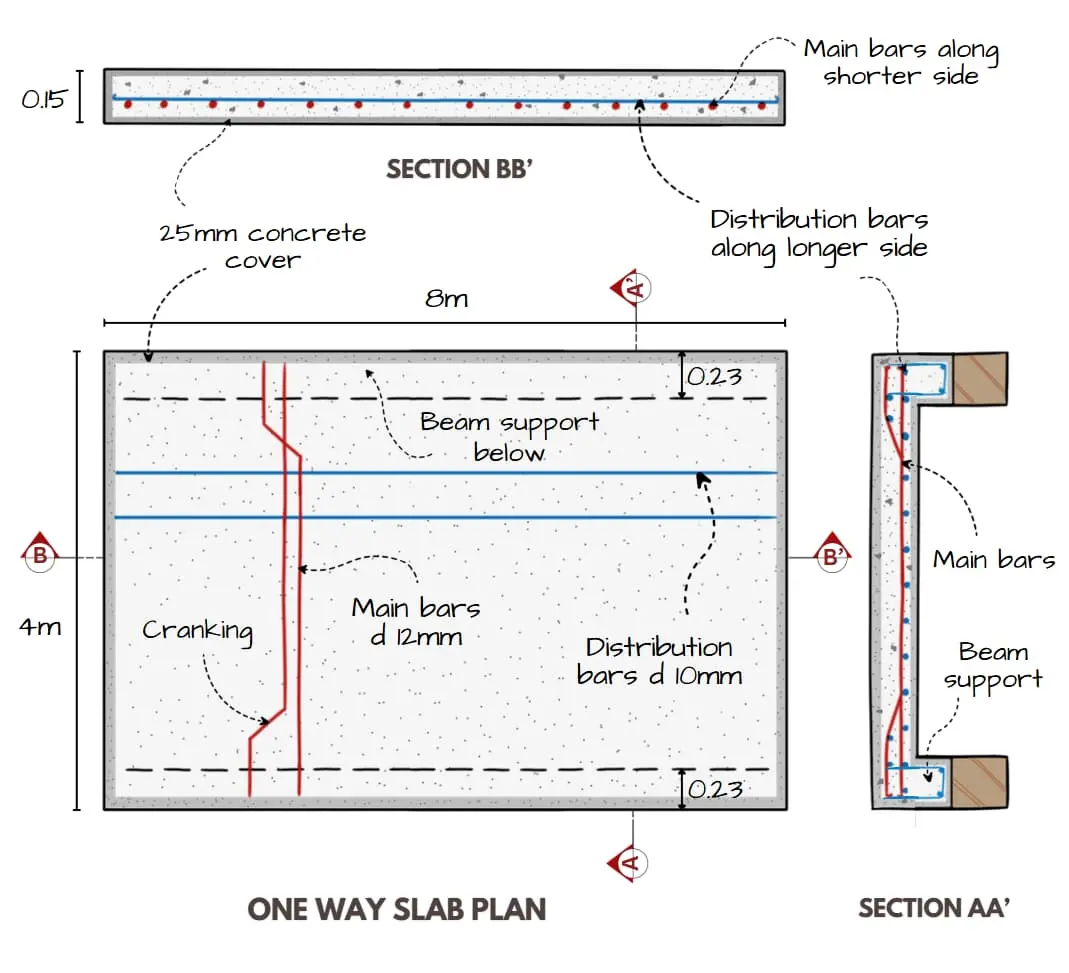

1.1 Tek Yönlü Döşeme (One-Way Slab)

Koşul (TS 500:2000 Md. 11.2.1): $l_y/l_x > 2{,}0$

Yük esas olarak kısa yönde taşınır. Döşeme, birden fazla aralıklı kiriş gibi davranır; yükün %95'inden fazlası kısa doğrultuda aktarılır. Uzun yönde minimum sıcaklık ve büzülme donatısı (dağılma donatısı) mutlaka konulmalıdır.

Tipik uygulama alanları: Tek yönde mesnetli balkonlar, koridor döşemeleri, genel konut katları ($l_y/l_x > 2{,}0$ olan).

Saha Notu: Türkiye'de konut projelerinde yaygın olarak 4–5 m kısa, 8–12 m uzun kenar rastlanır; bu durumda oran otomatik olarak 2,0'ı aşar ve tek yönlü hesap zorunlu hale gelir. Uygulayıcılar zaman zaman orta değerlerde ($l_y/l_x \approx 2{,}0$–$2{,}3$) çift yönlü hesap yaparak daha konservatif bir tasarım tercih eder; bu yaklaşım TBDY 2018 gereklilikleri açısından da daha güvenlidir.

Dikkat: Tek yönlü döşemede dağılma donatısı ihmal edilmesi Türkiye'de en yaygın yapım hatasıdır. TS 500:2000 Madde 11.3.4 uyarınca uzun yönde $A_{s,temp} \geq 0{,}0015 \cdot b \cdot h$ (S420a/S500 için) donatı zorunludur.

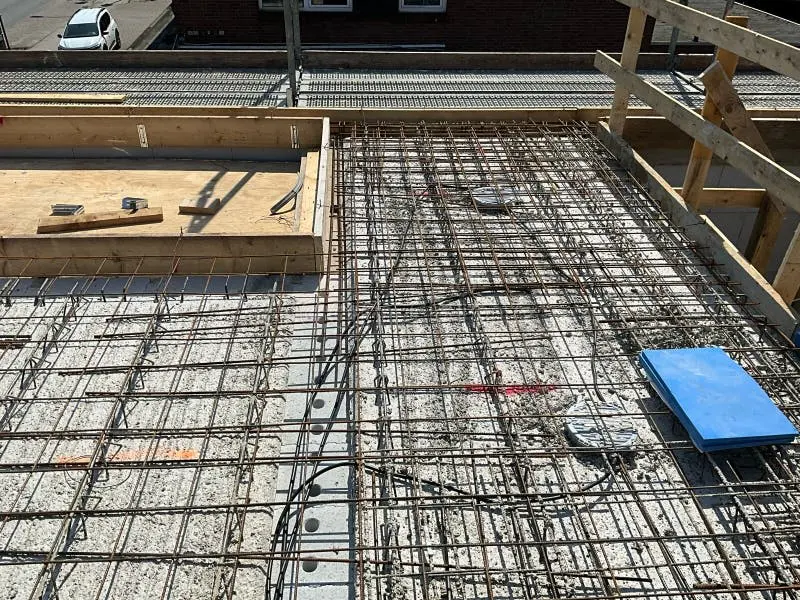

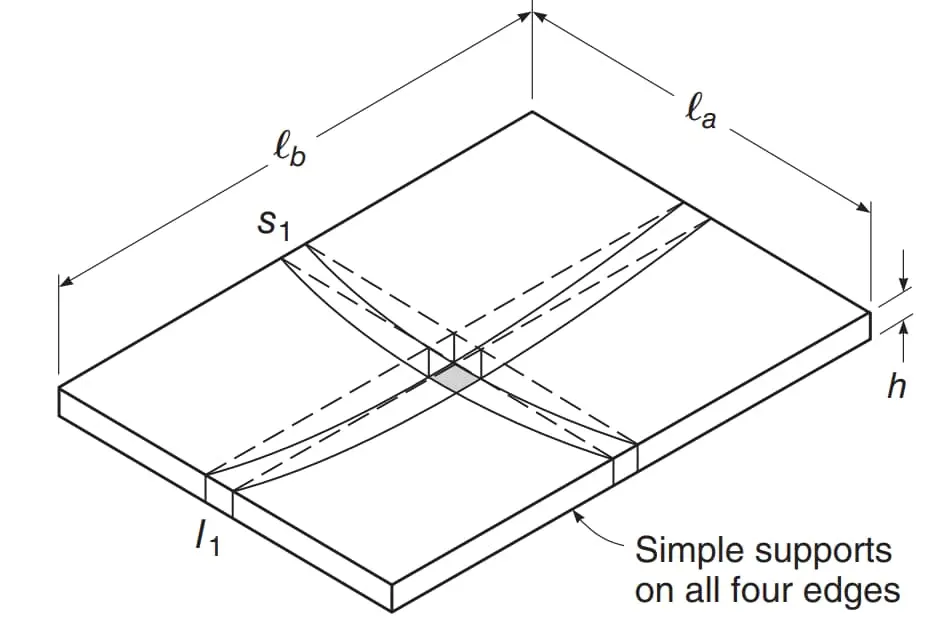

1.2 Çift Yönlü Döşeme (Two-Way Slab)

Koşul (TS 500:2000 Md. 11.4.1): $l_y/l_x \leq 2{,}0$

Yük her iki doğrultuda taşınır. Sınır durumda ($l_y/l_x = 1{,}0$ — kare döşeme) her iki doğrultuya eşit yük dağılır. Moment katsayıları tablodan (TS 9967 Tablo 4 veya EC2 Ek I) belirlenir; katsayılar mesnet koşuluna ve $l_y/l_x$ oranına bağlıdır.

Tipik uygulama alanları: Oturma odaları, açık ofis katları, ticari alanlar (4–8 m açıklık aralığı).

Saha Notu: Türkiye şantiyelerinde çift yönlü döşemelerde $l_y/l_x$ değerinin kalıp planında kontrol edilmemesi nedeniyle yanlış hesap yöntemi seçildiği vakalar mevcuttur. Proje onay sürecinde 4708 sayılı Yapı Denetimi Kanunu kapsamındaki denetim firmaları bu oranı kontrol etmektedir.

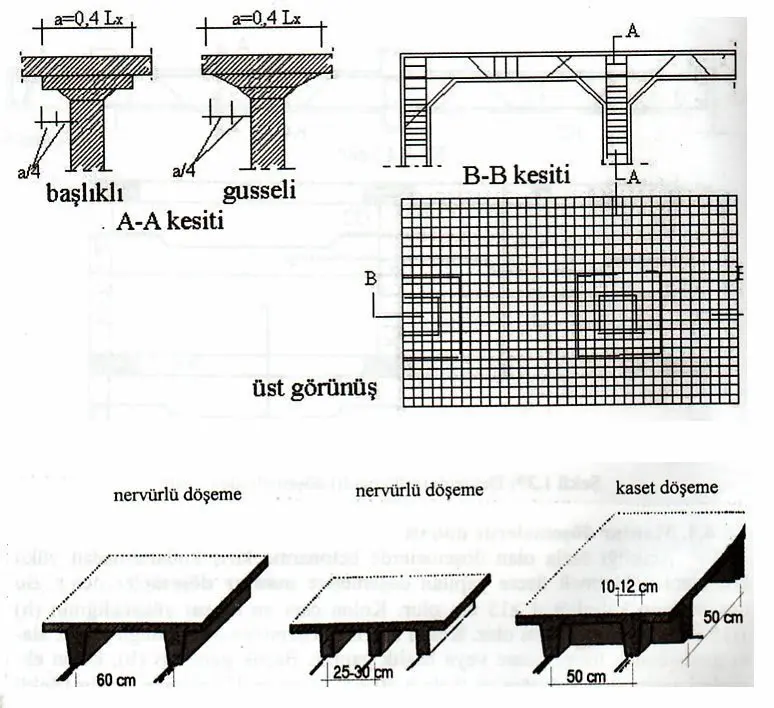

1.3 Nervürlü Döşeme (Ribbed Slab / Dişli Döşeme / Asmolen)

Kirişler (nervürler/dişler) arası dolgulu veya boşluklu kalıp üzerine yapılan, nervür ve ince levha (tabla) kombinasyonundan oluşan döşeme sistemi. TS 500:2000 Madde 11.3.1'de tanımlanmıştır. Ağır döşeme yüklerini ve büyük açıklıkları karşılamak için tercih edilir.

Alt tipleri:

• Tek yönlü nervürlü (asmolen): Dişler tek doğrultuda, büyük açıklıklı döşemeler (8–12 m)
• İki yönlü nervürlü (kaset döşeme): Dişler iki doğrultuda, 10–15 m açıklığa kadar

Saha Notu: TBDY 2018 Madde 7.11.2 uyarınca dişli döşeme tabla kalınlığı minimum 70 mm olarak belirlenmiştir. Bu değer deprem yönetmeliği kapsamında zorunlu tutulmaktadır.

Tablo 1: Nervürlü Döşeme (Ribbed Slab / Dişli Döşeme / Asmolen)

2. Minimum Kalınlık Kuralları

Minimum kalınlık kuralları, sehim hesabı yapılmadan tatmin edici kullanılabilirlik performansının sağlanabilmesi için belirlenmiştir.

2.1 Tek Yönlü Döşeme (TS 500:2000 Md. 11.3.2)

Sehim hesabı yapılmaksızın uygulanabilecek minimum kalınlık:

$h_{min} = \frac{l_n}{m}$

Burada $l_n$ net açıklık (mm), $m$ TS 500 Tablo 11.1'den alınan katsayıdır.

Tablo 2: Tek Yönlü Döşeme (TS 500:2000 Md. 11.3.2)

Mutlak minimumlar (TS 500:2000 Md. 11.3.2):

• Normal döşemeler: $h \geq 80\text{ mm}$
• Araba pisti / rampa döşemeleri: $h \geq 120\text{ mm}$

Saha Notu: Türkiye uygulamasında 1. ve 2. deprem bölgelerinde döşeme kalınlıkları genellikle 120–150 mm altına indirilmemektedir. TBDY 2018 Madde 7.11.2'de kirişli döşeme minimum plak kalınlığı 150 mm olarak belirlenmiştir.

2.2 Çift Yönlü Döşeme (TS 500:2000 Md. 11.4.2)

$h_{min} = \frac{l_n}{36}$

Çevre kirişli sürekli döşemede: $h_{min} = l_n/40$

EC2 Madde 7.4.2 — Sehim Kontrolü (Açıklık/Derinlik Oranı):

$\frac{l}{d} \leq K \cdot \left[11 + 1{,}5\sqrt{f_{ck}} \cdot \frac{\rho_0}{\rho} + 3{,}2\sqrt{f_{ck}} \cdot \left(\frac{\rho_0}{\rho} - 1\right)^{3/2}\right]$

Burada K (EC2 Tablo 7.4N): tek mesnetli = 1,0; sürekli = 1,3; konsol = 0,4; $\rho_0 = \sqrt{f_{ck}} \times 10^{-3}$.

Tablo 3: Çift Yönlü Döşeme (TS 500:2000 Md. 11.4.2)

2.3 Nervürlü Döşeme (TS 500:2000 Md. 11.3.1 / TBDY 2018 Md. 7.11.2)

Tablo 4: Nervürlü Döşeme (TS 500:2000 Md. 11.3.1 / TBDY 2018 Md. 7.11.2)

3. Moment Hesabı

3.1 Tek Yönlü Döşeme — Yaklaşık Katsayılar (TS 500:2000 Md. 11.3.3)

Yaklaşık katsayılar yöntemi için koşullar (TS 500:2000 Md. 11.2.2):

• Komşu açıklıkların oranı 0,80'den küçük olmamalı
• Hareketli yük / kalıcı yük oranı ≤ 2,0
• Düzgün yayılı yükler

Tablo 5: Tek Yönlü Döşeme — Yaklaşık Katsayılar (TS 500:2000 Md. 11.3.3)

Burada $w$: hesap düzgün yayılı yükü [kN/m²], $l_n$: net açıklık [m].

Saha Notu: TS 500 yaklaşık katsayıları, ön boyutlandırma ve pratik denetim amacıyla kullanılmaktadır. Günümüz analiz programları (ETABS, SAP2000, ideCAD Statik) ile daha kesin sonuçlar elde edilebilir.

3.2 Çift Yönlü Döşeme — Moment Katsayısı Yöntemi (TS 9967 / EC2 Ek I)

Kısa ve uzun kenar momentleri her zaman kısa kenar uzunluğu $l_x$ ile hesaplanır:

$M_x = \alpha_x \cdot w \cdot l_x^2$

$M_y = \alpha_y \cdot w \cdot l_x^2$

$\alpha_x$, $\alpha_y$: TS 9967 Tablo 4 veya EC2 Ek I'den alınan moment katsayıları.

Tablo 6: Çift Yönlü Döşeme — Moment Katsayısı Yöntemi (TS 9967 / EC2 Ek I)

Dikkat: TS 9967'de $M_x$ ve $M_y$ hesabında her zaman $l_x$ (kısa kenar) kullanılır. $l_y$ ile çarpmak en yaygın hesap hatasıdır.

4. Donatı Hesabı

4.1 Temel Donatı Hesabı

Eğilme momentine karşı gerekli çekme donatısı alanı ($z \approx 0{,}9d$ başlangıç yaklaşımı):

$a = d - \sqrt{d^2 - \frac{2M_d}{0{,}85\, f_{cd} \cdot b}}$

$A_s = \frac{M_d}{f_{yd} \cdot (d - a/2)}$

4.2 Minimum Donatı Oranı (TS 500:2000 Md. 11.3.3 / EC2 Md. 9.3.1.1)

Döşemelerde minimum çekme donatısı:

$\rho_{min} = 0{,}003 \quad \text{(S420a için)}$

$\rho_{min} = 0{,}0015 \quad \text{(S500a/S500b için)}$

EC2 Md. 9.3.1.1 (TS EN 1992-1-1:2004):

$A_{s,min} = 0{,}26 \cdot \frac{f_{ctm}}{f_{yk}} \cdot b \cdot d \geq 0{,}0013 \cdot b \cdot d$

C25 beton için $f_{ctm} = 2{,}56\text{ MPa}$; S420 için $f_{yk} = 420\text{ MPa}$ → $\rho_{min} = 0{,}0016$.

4.3 Sıcaklık ve Büzülme Donatısı (TS 500:2000 Md. 11.3.4)

Tek yönlü döşemelerde dağılma doğrultusunda (uzun yön):

$A_{s,temp} \geq 0{,}0015 \cdot b \cdot h \quad \text{(S420a/S500 için)}$

Donatı aralığı: en fazla 250 mm.

4.4 Donatı Aralığı (TS 500:2000 Md. 9.5.2)

• Maksimum aralık (ana donatı): $\min(3h;\; 400\text{ mm})$
• Minimum aralık: $\max(\phi;\; 25\text{ mm};\; 4/3 \times d_{agg,max})$

4.5 Beton Örtüsü (TS 500:2000 Md. 9.5.1)

Tablo 7: Beton Örtüsü (TS 500:2000 Md. 9.5.1)

Saha Notu: Türkiye kıyı bölgelerinde klorür korozyonu riski nedeniyle TS EN 1992-1-1:2004 XC4/XS1 çevre sınıfı dikkate alınarak minimum 35–40 mm paspayı uygulanmalıdır.

5. Sehim Kontrolü

5.1 TS 500:2000 Md. 13.3 — İzin Verilen Sehimler

Tablo 8: TS 500:2000 Md. 13.3 — İzin Verilen Sehimler

5.2 Sehim Hesabı Gerekmeyen Durumlar

Minimum kalınlık kurallarına uyulduğunda sehim hesabı zorunlu değildir. Sehim hesabı gerektiğinde:

• $h < h_{min}$ alındıysa
• Cam bölme duvarlar veya hassas kaplama (granit, mermer, seramik mozaik) mevcutsa
• Hareketli yük kalıcı yükten büyükse ($q_k > g_k$)

Dikkat: Uzun süreli sehim hesabı yapılmadan ince döşeme seçilmesi büyük açıklıklı ticari yapılarda ciddi hasar vakalarına neden olmuştur. Seramik kaplama üzerindeki çatlakların önemli bir kısmı aşırı sehime bağlıdır.

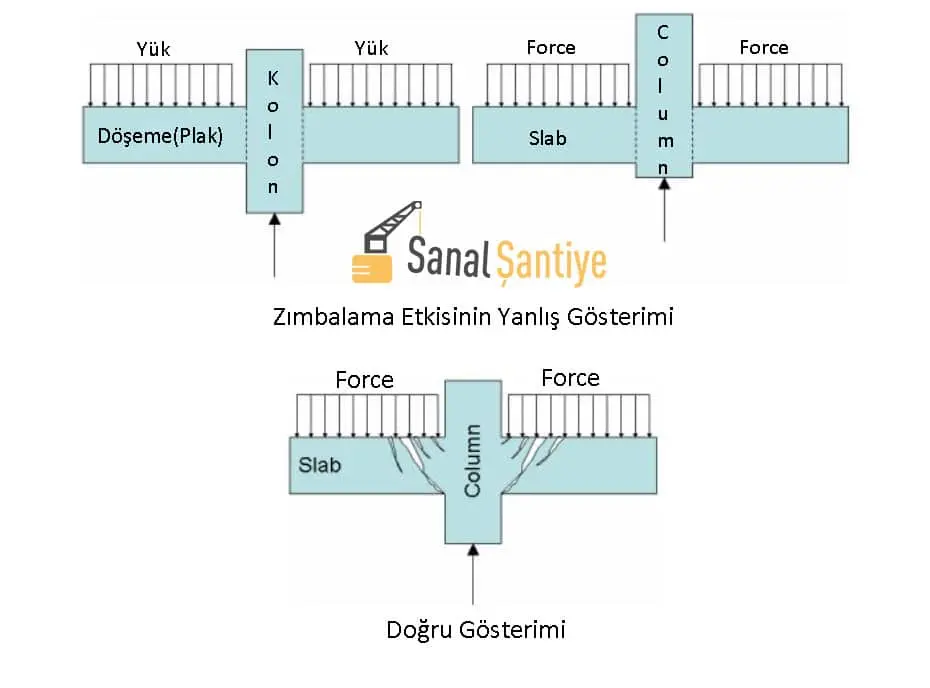

6. Zımbalama (Punching Shear) Kontrolü

Zımbalama, kirişsiz döşemelerde kolon-döşeme birleşim bölgesinde yoğunlaşan kesme kuvveti nedeniyle döşemenin kolon üstündeki beton kesilip dökülmesi şeklinde ortaya çıkan ani ve gevrek bir kırılma modudur.

6.1 TS 500:2000 Zımbalama Hesabı (Md. 8.3.1)

Zımbalama dayanımı:

$V_{pr} = \gamma \cdot f_{ctd} \cdot u_p \cdot d$

Burada:

• $\gamma = 0{,}91$ (dikdörtgen kolon için azaltma katsayısı)
• $f_{ctd}$: beton hesap çekme dayanımı [MPa]
• $u_p$: kolon yüzünden $d/2$ uzaklıkta hesaplanan zımbalama çevresi [mm]
• $d$: döşemenin faydalı yüksekliği [mm]

Zımbalama kontrolü: $V_d \leq V_{pr}$

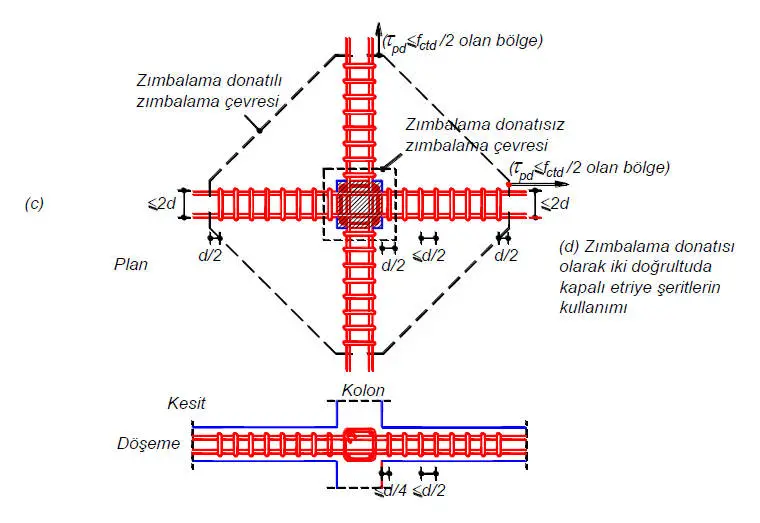

Zımbalama dayanımı yetersizse:

1. Önce: Döşeme kalınlığı artırılır
2. Sonra: Özel zımbalama donatısı kullanılır ($h \geq 250\text{ mm}$ zorunludur, TS 500 Md. 8.3.2)
3. Maksimum artış: Zımbalama donatısı ile sağlanan dayanım artımı, donatısız değerin 1,5 katını aşamaz

TBDY 2018 Ek Koşullar (Md. 7.11.1–7.11.5):

• Kirişsiz döşemeli binalarda deprem etkisinin tamamı perdeler tarafından karşılanmalıdır
• İki aşamalı analiz zorunludur
• Döşeme ile perde birleşiminde kesme sürtünmesi dayanımı kontrolü: $\tau_r = \mu \rho f_{yd}$ ($\mu = 1{,}0$)

6.2 EC2 Zımbalama Hesabı (TS EN 1992-1-1:2004 Md. 6.4)

$v_{Ed} = \frac{V_{Ed}}{u_1 \cdot d} \leq v_{Rd,c}$

Burada $u_1$ kolon yüzünden 2d uzaklıktaki kontrol çevresidir (TS 500'de $d/2$, EC2'de $2d$).

$v_{Rd,c} = C_{Rd,c} \cdot k \cdot (100\rho_l \cdot f_{ck})^{1/3} \geq v_{min}$

Tablo 9: EC2 Zımbalama Hesabı (TS EN 1992-1-1:2004 Md. 6.4)

7. Nervürlü Döşeme Hesabı

7.1 Genel Prensipler (TS 500:2000 Md. 11.3.1)

Her nervür (diş), tablalı T-kiriş olarak hesaplanır. Dişe düşen yük:

$p_{diş} = w_d \cdot e_{eksen} \quad \text{[kN/m]}$

Burada $e_{eksen} = b_w + e$ (diş genişliği + boşluk aralığı) [m].

7.2 Nervür Hesap Adımları

1. Diş geometrisi seç: $b_w \geq 80\text{ mm}$, $e \leq 700\text{ mm}$, $t \geq 70\text{ mm}$, $h \geq l_{net}/25$ (basit)
2. T-kiriş tabla genişliği (EC2 Md. 5.3.2.1): $b_{eff} = b_w + 2 \cdot l_0/8 \leq e_{eksen}$
3. Diş yükü hesabı: $p_{diş} = w_d \cdot e_{eksen}$
4. Moment diyagramı: Sürekli kiriş olarak çöz
5. Donatı hesabı: Tablalı kiriş olarak
6. Etriye: $s \leq h_n/2$ ve $s \leq 250\text{ mm}$; min. Ø8/250 (açık etriye, $V_d < V_{cr}$ şartıyla)
7. Sehim kontrolü: TS 500 Tablo 11.1 sınırları

7.3 Dağıtma Dişi (TS 500:2000 Md. 11.3.1)

Taşıyıcı dişlere dik yönde konulan dağıtma dişleri döşeme rijitliğini artırır:

• 4 m'den kısa açıklıklarda gerek yoktur
• 4–7 m arası: 1 adet
• 7 m üstü: 2 adet

Saha Notu: Türkiye'de nervürlü döşemelerde asmolen blok boyutları (genellikle 400×250×250 mm veya 500×300×250 mm) piyasada standartlaşmıştır. Blok boyutuna bakarak diş aralığını belirlemek yerine, TS 500 Md. 11.3.2 limitleri öncelikle kontrol edilmelidir.

8. TBDY 2018 — Döşemelere Özel Deprem Kuralları

8.1 Döşeme Kalınlığı Gereklilikleri (TBDY 2018 Md. 7.11.2)

Tablo 10: Döşeme Kalınlığı Gereklilikleri (TBDY 2018 Md. 7.11.2)

8.2 Döşeme Düzlem İçi Gerilme Kontrolü (TBDY 2018 Md. 7.11.3)

Kirişli ve kirişsiz döşemeli binaların döşemelerindeki düzlem içi gerilmeler kontrol edilmelidir:

• Düzlem içi çekme: $\sigma_{çekme} \leq \rho \cdot f_{yd}$
• Düzlem içi basınç: $\sigma_{basınç} \leq 0{,}85\, f_{cd}$
• Düzlem içi kayma: $\tau \leq \tau_r = 0{,}65\, f_{ctd} + \rho\, f_{yd}$ (en fazla $0{,}65\, f_{ck}$)

8.3 Kirişsiz Döşemeli Binalarda Özel Koşullar (TBDY 2018 Md. 4.3.4.4)

Deprem etkisinin tamamının perdeler tarafından karşılanması zorunludur. Hesap iki aşamada yürütülür; perde olmaksızın kirişsiz döşemeli sistem TBDY 2018'e göre depreme dayanıklı kabul edilmez.

Saha Notu: Türkiye deprem haritasında İstanbul için $S_{DS} \approx 1{,}0$–$1{,}4\,g$, Ankara için $S_{DS} \approx 0{,}3$–$0{,}6\,g$ değerleri belirlenmiştir. Yüksek sismik bölgelerde kirişsiz döşemeli sistem tasarımı hem hesap hem de donatı detaylandırması açısından önemli ölçüde daha karmaşıktır.

9. Türkiye'ye Özgü Saha Koşulları

9.1 Bölgesel Zemin ve İklim Parametreleri

Tablo 11: Bölgesel Zemin ve İklim Parametreleri

9.2 Yasal Zorunluluklar

Tablo 12: Yasal Zorunluluklar

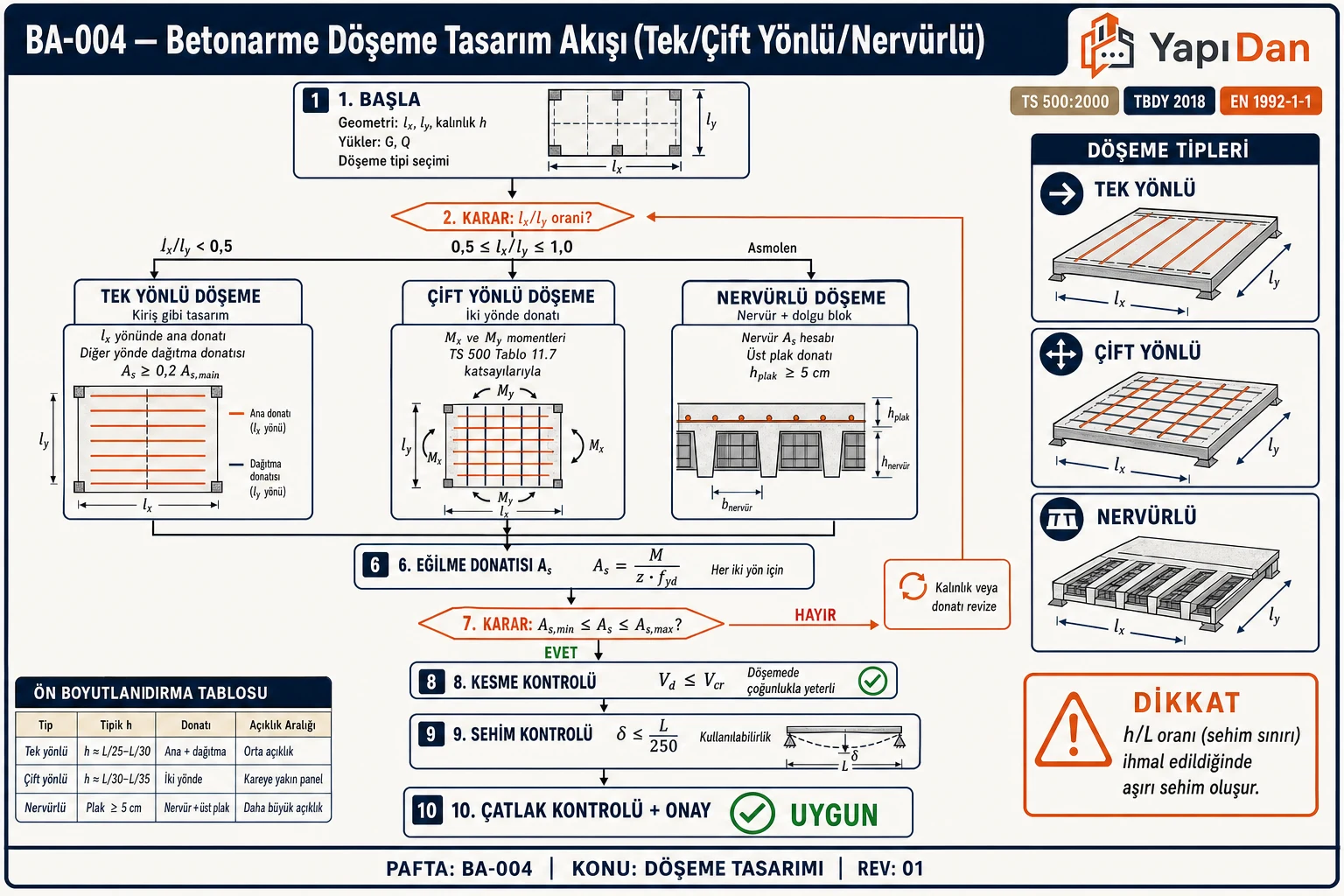

10. Hesap Akışı

11. Örnek Problemler

Problem 1 — Kolay: Tek Yönlü Döşeme Minimum Kalınlık ve Hesap Yükü

Veriler:

• Döşeme net açıklığı: $l_n = 4{,}50\text{ m}$ (iki kenardan sürekli kiriş mesnetli)
• Kalıcı yük: $g_k = 3{,}50\text{ kN/m}^2$
• Hareketli yük: $q_k = 2{,}00\text{ kN/m}^2$
• Beton: C25 → $f_{cd} = 16{,}67\text{ MPa}$
• Çelik: S420 → $f_{yd} = 365\text{ MPa}$

İstenen: Döşeme kalınlığını belirle ve hesap yükünü hesapla.

Çözüm:

Adım 1: Minimum kalınlık (TS 500:2000 Tablo 11.1): İki kenardan sürekli → m = 24

$h_{min} = \frac{l_n}{m} = \frac{4500}{24} = 187{,}5\text{ mm} \rightarrow h = 200\text{ mm seçilir}$

TBDY 2018 Md. 7.11.2 kontrolü: $h = 200\text{ mm} \geq 150\text{ mm}$ ✓

Adım 2: Döşeme kendi ağırlığı: $g_{döşeme} = 25 \times 0{,}20 = 5{,}00\text{ kN/m}^2$

Toplam kalıcı yük: $g = 5{,}00 + 3{,}50 + 0{,}40\text{ (sıva)} = 8{,}90\text{ kN/m}^2$

Adım 3: Hesap yükü (TS EN 1990):

$w_d = 1{,}4 \times 8{,}90 + 1{,}6 \times 2{,}00 = 12{,}46 + 3{,}20 = 15{,}66\text{ kN/m}^2$

Sonuç: $h = 200\text{ mm}$; $w_d = 15{,}66\text{ kN/m}^2$

Problem 2 — Orta: Çift Yönlü Döşeme Moment ve Donatı Hesabı

Veriler:

• $l_x = 4{,}80\text{ m}$ (kısa kenar, net), $l_y = 6{,}20\text{ m}$ (uzun kenar, net)
• Mesnet koşulu: 4 kenardan sürekli kirişe mesnetli
• Hesap yükü: $w_d = 13{,}5\text{ kN/m}^2$
• Beton: C25 → $f_{cd} = 16{,}67\text{ MPa}$; Çelik: S420a → $f_{yd} = 365\text{ MPa}$
• Paspayı: 20 mm; Donatı çapı: Ø10 mm

İstenen: Minimum kalınlık, tasarım momentleri ve kısa yön açıklık donatısı.

Çözüm:

Adım 1: Sınıflandırma:

$l_y/l_x = 6{,}20/4{,}80 = 1{,}29 < 2{,}0 \rightarrow \text{ÇİFT YÖNLÜ (TS 500 Md. 11.4.1)}$

Adım 2: Minimum kalınlık:

$h_{min} = \frac{l_n}{36} = \frac{4800}{36} = 133\text{ mm} \rightarrow h = 150\text{ mm seçilir}$

Adım 3: Moment katsayıları (TS 9967 Tablo 4, $l_y/l_x = 1{,}29$, lineer interpolasyon):

• $\alpha_x^+ = 0{,}045$; $\alpha_y^+ = 0{,}023$; $\alpha_x^- = 0{,}055$

Adım 4: Tasarım momentleri:

$M_x^+ = 0{,}045 \times 13{,}5 \times 4{,}80^2 = 14{,}0\text{ kN\cdot m/m}$

$M_y^+ = 0{,}023 \times 13{,}5 \times 23{,}04 = 7{,}2\text{ kN\cdot m/m}$

$M_x^- = 0{,}055 \times 13{,}5 \times 23{,}04 = 17{,}1\text{ kN\cdot m/m}$

Adım 5: Faydalı yükseklik: $d_x = 150 - 20 - 5 = 125\text{ mm}$

Adım 6: Açıklık donatısı ($M_x^+ = 14{,}0\text{ kN\cdot m/m}$):

$a = 125 - \sqrt{125^2 - \frac{2 \times 14{,}0 \times 10^6}{0{,}85 \times 16{,}67 \times 1000}} = 8{,}2\text{ mm}$

$A_{sx}^+ = \frac{14{,}0 \times 10^6}{365 \times 120{,}9} = 317\text{ mm}^2/\text{m}$

Sonuç: X yönü açıklık: Ø10/240 (327 mm²/m)

Problem 3 — Zor: Nervürlü Döşeme Hesabı

Veriler:

• Net açıklık: $L_{net} = 5{,}70\text{ m}$ (iki açıklıklı sürekli diş)
• Diş geometrisi: $b_w = 100\text{ mm}$, $e_{eksen} = 500\text{ mm}$, $t = 70\text{ mm}$, $h_n = 320\text{ mm}$
• Yük: $g_k = 6{,}05\text{ kN/m}^2$; $q_k = 3{,}50\text{ kN/m}^2$
• Beton: C25; Çelik: S420a; Net örtü: 15 mm

Çözüm:

Adım 1: Hesap yükü: $w_d = 1{,}4 \times 6{,}05 + 1{,}6 \times 3{,}50 = 14{,}07\text{ kN/m}^2$

Bir dişe düşen hesap yükü: $p_d = 14{,}07 \times 0{,}50 = 7{,}04\text{ kN/m}$

Adım 2: Kalınlık kontrolü: $h_n = 320\text{ mm} \geq L_{net}/25 = 228\text{ mm}$ ✓; $t = 70\text{ mm} \geq 70\text{ mm}$ ✓

Adım 3: Tasarım momentleri:

$M_{açıklık}^+ = \frac{7{,}04 \times 5{,}70^2}{11} = 20{,}8\text{ kN\cdot m}$

$M_{mesnet}^- = \frac{7{,}04 \times 5{,}70^2}{10} = 22{,}9\text{ kN\cdot m}$

Adım 4: $b_{eff} = 100 + 2 \times (5700/8) = 1525\text{ mm}$ → $b_{eff} = 500\text{ mm}$ (eksen aralığı sınırlı)

Adım 5: Faydalı yükseklik: $d = 320 + 70 - 15 - 5 = 370\text{ mm}$

Adım 6: Açıklık donatısı: Tarafsız eksen tablada → dikdörtgen kesit ($b = 500\text{ mm}$):

$a = 370 - \sqrt{370^2 - \frac{2 \times 20{,}8 \times 10^6}{0{,}85 \times 16{,}67 \times 500}} = 4{,}1\text{ mm}$

$A_s^+ = \frac{20{,}8 \times 10^6}{365 \times 367{,}9} = 155\text{ mm}^2 \rightarrow \textbf{2Ø10 (157 mm}^2\textbf{)}$

Adım 7: Mesnet donatısı ($b_w = 100\text{ mm}$):

$a = 370 - \sqrt{370^2 - \frac{2 \times 22{,}9 \times 10^6}{0{,}85 \times 16{,}67 \times 100}} = 46{,}8\text{ mm}$

$A_s^- = \frac{22{,}9 \times 10^6}{365 \times 346{,}6} = 181\text{ mm}^2 \rightarrow \textbf{2Ø12 (226 mm}^2\textbf{)}$

Adım 8: Etriye: $V_d = 20{,}1\text{ kN} < V_{cr} = 27{,}2\text{ kN}$ → Ø8/250 açık etriye

Sonuç: Açıklık: 2Ø10; Mesnet: 2Ø12; Etriye: Ø8/250 açık

12. Sık Yapılan Hatalar

1. Hata: Tek yönlü döşemede dağılma donatısı atlanır. Uzun yönde minimum $0{,}0015 \cdot b \cdot h$ donatısı mutlaka konulmalıdır (TS 500:2000 Md. 11.3.4).

2. Hata: $l_y/l_x = 2{,}0$ sınırı yanlış uygulanır. $l_y/l_x > 2{,}0$ ise tek yönlü; $\leq 2{,}0$ ise çift yönlü tasarlanır; eşitlik durumunda çift yönlü esas alınır.

3. Hata: Moment katsayıları $l_y$ ile çarpılır. $M_x$ ve $M_y$ hesabında her zaman $l_x$ (kısa kenar) kullanılır (TS 9967).

4. Hata: Nervürlü döşemede tabla kalınlığı 40–60 mm alınır. Minimum tabla kalınlığı $\max(h_n/10;\; 70\text{ mm})$'dir (TBDY 2018 Md. 7.11.2).

5. Hata: Zımbalama kontrolü ihmal edilir. Kirişsiz döşemelerde kolon bölgelerinde zımbalama kritik hata kaynağıdır; TS 500:2000 Md. 8.3.1 zorunlu kılar.

6. Hata: Sehim hesabı yapılmadan ince döşeme seçilir. $h < h_{min}$ olduğunda sehim hesabı zorunludur.

7. Hata: TBDY 2018 kalınlık şartı göz ardı edilir. TS 500 hesap kalınlığı ile TBDY 2018 minimum kalınlıkları ayrı kontrol gerektiren iki farklı kriterdir.

8. Hata: Köşe kaldırma (lifting) göz ardı edilir. Çift yönlü döşeme köşelerinde yukarı doğru kaldırma kuvveti oluşabilir; TS 9967 buna karşı köşe donatısı tanımlamaktadır.

9. Hata: Paspayı 15 mm ile sabitlenir. Dış mekan, ıslak ortam veya zemin temalı döşemelerde artırılmış paspayı uygulanmalıdır.

Kaynaklar

1. TS 500:2000 — Betonarme Yapıların Tasarım ve Yapım Kuralları, Bölüm 11 (Döşemeler), Madde 8.3 (Zımbalama), Madde 9.5 (Paspayı), Madde 13.3 (Sehim).
2. TS 9967 — Prefabrike Betonarme Yapılar ve Çift Yönlü Döşeme Moment Katsayıları Tablosu (Tablo 4).
3. TS EN 1992-1-1:2004 (Eurocode 2) — Design of Concrete Structures, Madde 5.3, 6.4, 7.4, 9.3.
4. TBDY 2018 — Türkiye Bina Deprem Yönetmeliği, Madde 4.3.4.4, 7.11.
5. TS 498:1997 — Yapı Elemanlarının Boyutlandırılmasında Alınacak Yüklerin Hesap Değerleri.
6. Ersoy, U. & Özcebe, G. — Betonarme, METU Press, Ankara (Bölüm 5).
7. Topçu, A. — Betonarme II Ders Notları (Dişli/Nervürlü Döşemeler), Eskişehir Osmangazi Üniversitesi.
8. KGM — Türkiye Karayolları Don Derinliği İklim Haritası, 2020.

İlgili Hesaplama Araçları

Bu konuyla ilgili ücretsiz mühendislik hesaplama araçlarımızla ön tasarım ve kontrol yapabilirsiniz:

• Döşeme Donatısı Hesaplama
• Beton Metrajı Hesaplama
• Pas Payı Hesaplama

Önemli Mühendislik Uyarısı: Bu içerik yalnızca bilgilendirme amaçlıdır; nihai tasarım, hesap ve uygulama kararları, güncel yönetmelikler ile proje koşulları çerçevesinde yetkili bir inşaat mühendisinin denetiminde alınmalıdır. Sayısal örnekler ve formüller genel mühendislik pratiğini yansıtır; her projenin kendine özgü zemin, yük ve çevre koşulları proje müellifince ayrıca değerlendirilmelidir.
