Yapı Periyodu Tahmin Formülleri: Ampirik ve Analitik Yöntemler

1. Özet

Yapının doğal titreşim periyodu $T_1$, deprem yükü hesabının temel girdisidir. TBDY 2018 Madde 4.5.1, ampirik ve analitik (Rayleigh) periyot tahmin yöntemlerini tanımlar. Ampirik formüller hızlı ön boyutlandırmada, analitik yöntemler ise kesin hesapta kullanılır. Periyot tahmini gerçek değerin altında kalmamalıdır; aksi hâlde deprem yükü küçük tahmin edilir.

Türkiye, aktif tektonik kuşaklar üzerinde konumlanmış olup nüfusun yaklaşık %70'i birinci ve ikinci derece deprem bölgelerinde yaşamaktadır. Bu nedenle yapı periyodunun doğru belirlenmesi, TBDY 2018'in uygulanması açısından en kritik tasarım adımlarından birini oluşturmaktadır.

2. Tanım ve Temel İlkeler

2.1 Neden Periyot Önemlidir?

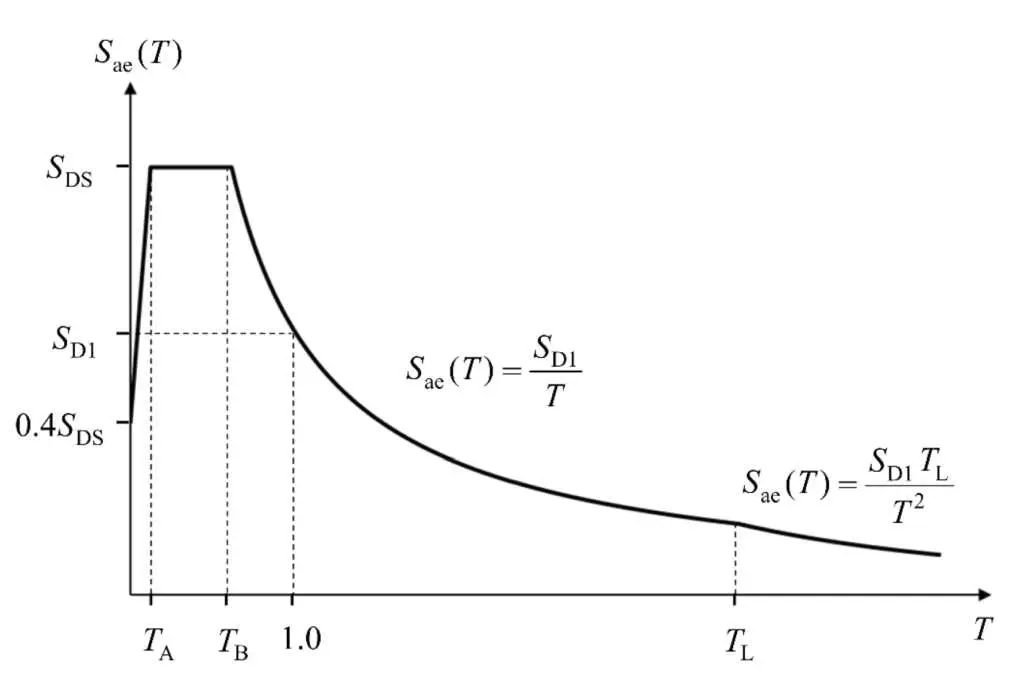

Yapının doğal periyodu $T_1$, tasarım spektrumunun hangi bölgesine düştüğünü belirler:

• $T_1 < T_A$: Yukarı ivme bölgesi
• $T_A \leq T_1 < T_B$: Sabit ivme bölgesi — yapıya etkiyen spektral ivme $S_{DS}$
• $T_B \leq T_1 \leq T_L$: Sabit hız bölgesi — $S_{ae}(T) = S_{D1}/T$
• $T_1 > T_L$: Sabit deplasman bölgesi — esnek yapı

Köşe periyotları $T_A$ ve $T_B$, TBDY 2018 Denklem 2.4'e göre:

$T_A = 0{,}2 \cdot T_B, \qquad T_B = \frac{S_{D1}}{S_{DS}}$

Bu denklemlerde $S_{DS}$ kısa periyot tasarım spektral ivme katsayısı, $S_{D1}$ ise 1.0 saniyelik tasarım spektral ivme katsayısıdır. Her ikisi de AFAD Deprem Tehlike Haritası (tdth.afad.gov.tr) üzerinden zemin sınıfına göre elde edilmektedir.

Saha Notu: Türkiye'de ZC ve ZD zemin sınıfları (gevşek kum-çakıl, yumuşak kil) oldukça yaygındır. ZD zeminlerde $T_B$ değerleri 0,5–1,0 s aralığına çıkabildiğinden, orta katlı konut binalarının periyotları genellikle düz ivme bölgesine denk gelir ve deprem kuvveti yüksek olur.

Dikkat: Periyodun büyük tahmin edilmesi, spektrum eğrisinin azalan kolunda spektral ivmeyi düşürür ve yetersiz tasarıma neden olur. TBDY 2018 Md. 4.5.1 bu nedenle analitik periyot için üst sınır ($C_u \cdot T_{ampirik}$) tanımlar.

2.2 Etkin Kesit Rijitlikleri (TBDY 2018 Tablo 4.2, Md. 4.5.8)

TBDY 2018'in en önemli yeniliklerinden biri, betonarme elemanlarda çatlamış kesite ait etkin kesit rijitliği kullanımını zorunlu kılmasıdır. Deprem etkili yük kombinasyonlarında aşağıdaki çarpanlar uygulanır:

Tablo 1: Etkin Kesit Rijitlikleri (TBDY 2018 Tablo 4.2, Md. 4.5.8)

Bu çarpanlar yalnızca deprem etkili yük birleşimlerinde kullanılır (TBDY 2018 Md. 4.5.8.3). Deprem içermeyen kombinasyonlarda tam kesit rijitliği ($1{,}0 \cdot EI_o$) esas alınır.

Bu düzenleme, periyot hesabını doğrudan etkiler: çatlamış kesit rijitliği daha düşük olduğundan analitik yöntemle bulunan yapı periyodu, tam kesit kabulüne göre daha büyük çıkar.

Saha Notu: TDY 2007 (mülga, yerine TBDY 2018)'de etkin rijitlik katsayıları sabit değil, eksenel kuvvete bağlı formülle bulunuyordu. TBDY 2018'deki sabit katsayılar (Tablo 4.2) hesabı pratikleştirmiş olmakla birlikte, bazı durumlarda önceki yönetmeliğe göre daha yüksek periyot sonucu vermektedir.

3. Ampirik Formüller

3.1 TBDY 2018 Yöntemi (Md. 4.5.1, Denklem 4.11)

$T_1 = C_t \cdot H_N^{3/4}$

Burada $H_N$ binanın temel üstünden itibaren toplam yüksekliğidir (m cinsinden).

Tablo 2: TBDY 2018 Yöntemi (Md. 4.5.1, Denklem 4.11)

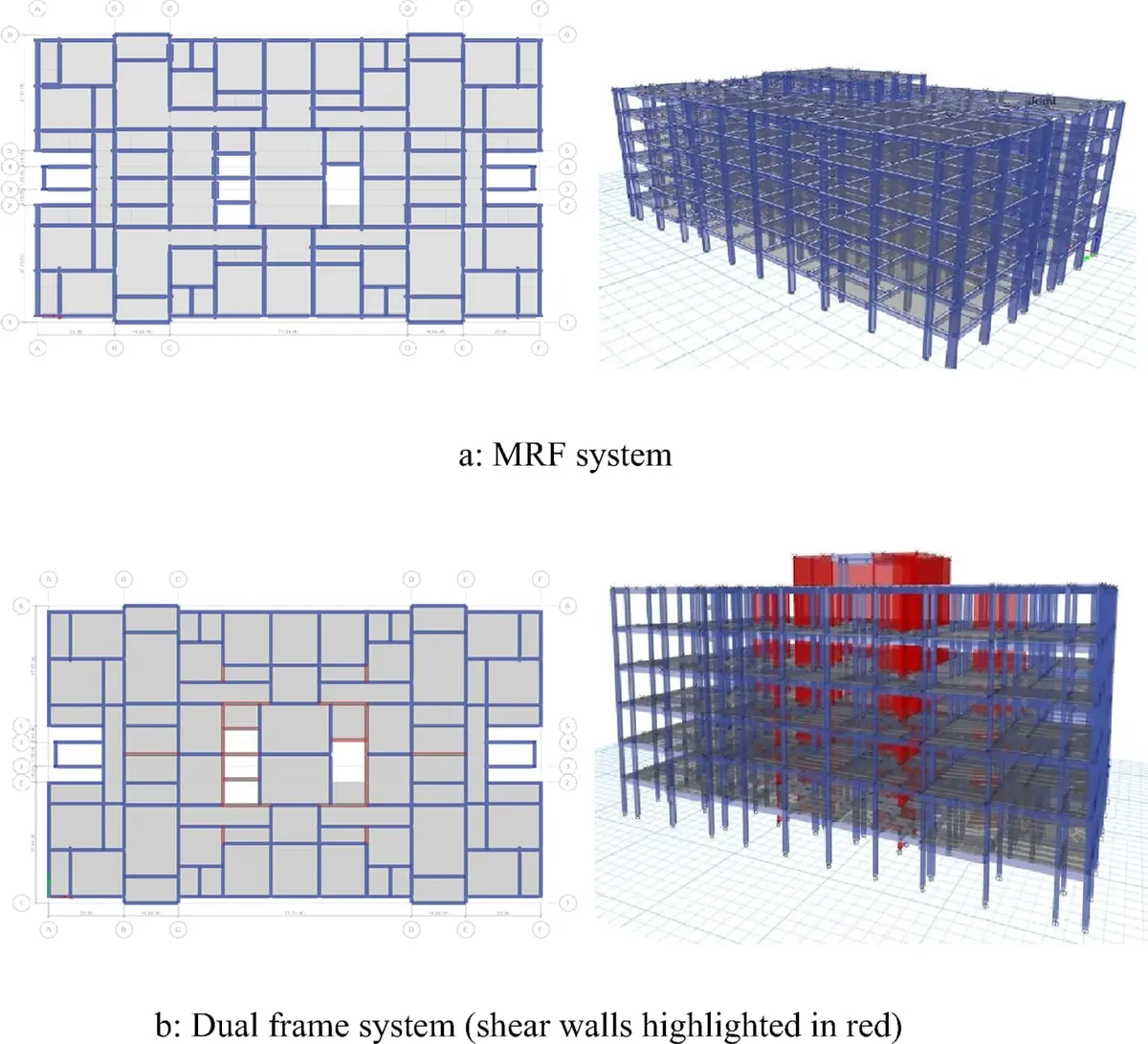

Saha Notu: Türkiye'de yaygın konut binaları çoğunlukla perde-çerçeve karma sistemdir; bu durumda $C_t = 0{,}07$ kullanılır. Saf çerçeveli binalar için $C_t = 0{,}10$ büyük önem taşır; yanlış kategori seçimi periyodu ~%43 oranında hatalı kılar.

Dikkat: $H_N$, rijit bodrum perdelerinin üst yüzeyi değil, binanın zemin kotu üstündeki gerçek kat yüksekliklerinin toplamıdır (TBDY 2018 Madde 3.3.1.3). Bodrumlar $H_N$ hesabına dahil edilmez.

3.2 Ampirik Periyot Üst Sınırı — $C_u$ Katsayısı (TBDY 2018 Md. 4.5.1)

Analitik yöntemle hesaplanan periyot, ampirik değerin $C_u$ katını geçemez:

$T_{1,maks} = C_u \cdot T_1^{ampirik}$

Tablo 3: Ampirik Periyot Üst Sınırı — Katsayısı (TBDY 2018 Md. 4.5.1)

Saha Notu: Türkiye'nin büyük bölümünde $S_{D1} \geq 0{,}40$ g düzeyindedir (özellikle İstanbul, İzmir, Bursa, Sakarya, Kocaeli). Bu bölgeler için $C_u = 1{,}4$ uygulanır; yani analitik periyot ampirik değerin en fazla 1,4 katına çıkabilir.

3.3 Eurocode 8 Yöntemi (TS EN 1998-1:2007, Md. 4.3.3.2.2)

$T_1 = C_t \cdot H^{3/4}$

Türkiye'de TBDY 2018, TS EN 1998-1:2007'ye göre önceliklidir. Eurocode değerleri yalnızca karşılaştırma amacıyla veya TBDY karşılığı olmayan detaylarda referans alınır.

Tablo 4: Eurocode 8 Yöntemi (TS EN 1998-1:2007, Md. 4.3.3.2.2)

TBDY 2018'deki $C_t$ değerlerinin EC8'e göre daha yüksek olması, daha uzun (güvenli tarafı) periyot tahmini yaptığı anlamına gelir.

Alternatif (açık çerçeveler için, TS EN 1998-1:2007 Md. 4.3.3.2.2(b)):

$T_1 = 0{,}1 \cdot N \quad (N = \text{kat sayısı, en fazla 4 kata kadar geçerli})$

Bu yaklaşım yalnızca ön hesapta kullanılabilir; TBDY 2018'de bu alternatif form bulunmamaktadır.

3.4 ASCE 7-22 Yöntemi (Md. 12.8.2)

$T_a = C_t \cdot h_n^{x}$

Tablo 5: ASCE 7-22 Yöntemi (Md. 12.8.2)

Dikkat: ASCE 7-22 sistemi İngiliz ölçü birimine (feet) dayalıdır; SI dönüşüm için $h_n^{ft} = h_n^{m} / 0{,}3048$ kullanılmalıdır. Türkiye projelerinde bu standart yalnızca ek referans olarak değerlendirilmelidir.

4. Analitik Formüller

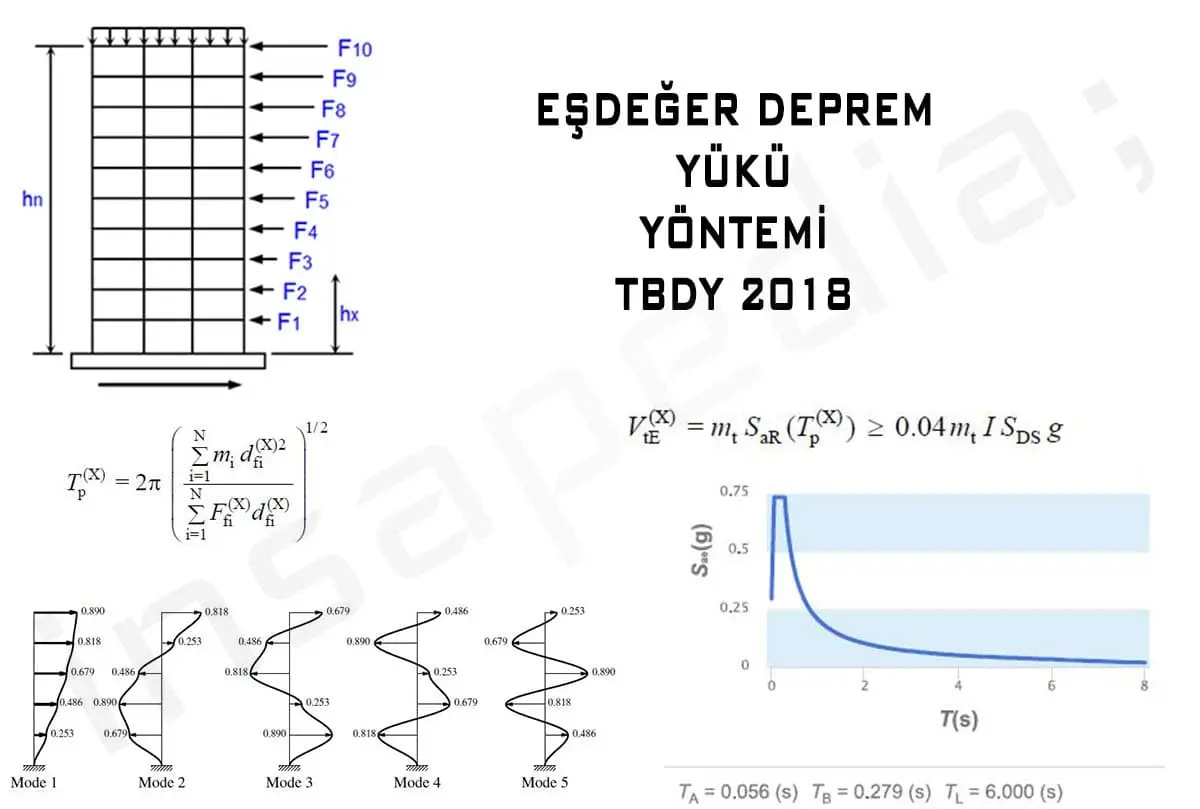

4.1 Rayleigh Yöntemi (TBDY 2018 Denklem 4.12)

$T_1 = 2\pi \sqrt{\frac{\displaystyle\sum_{i=1}^{N} m_i \, d_{e,i}^2}{\displaystyle\sum_{i=1}^{N} F_{e,i} \, d_{e,i}}}$

Tablo 6: Rayleigh Yöntemi (TBDY 2018 Denklem 4.12)

Önemli Özellikler:

• Rayleigh yöntemi, seçilen deneme deplasmanı profili ne olursa olsun her zaman gerçek periyodun üst sınırını (conservative tahmini) verir.
• Deprem yönetmeliklerinde "statik kuvvet altında hesaplanan elastik deplasmanlar" kural olarak kullanılır; seçilen yatay yük dağılımı lineer üçgen dağılım ($F_i \propto m_i \cdot h_i$) veya üniform dağılım olabilir.
• TBDY 2018 Md. 4.5.8 gereği çatlamış kesit rijitlikleri (Tablo 4.2) uygulanarak deplasmanlar hesaplanmalıdır.

Saha Notu: Türkiye şantiye koşullarında çoğu mühendis Rayleigh hesabını SAP2000 veya ETABS ile otomatik yaptırmaktadır. Manuel hesap özellikle öğrenme ve kontrol amaçlıdır. Yazılım kullanıldığında bile $C_u \cdot T_{ampirik}$ sınırının kontrol edilmesi zorunludur.

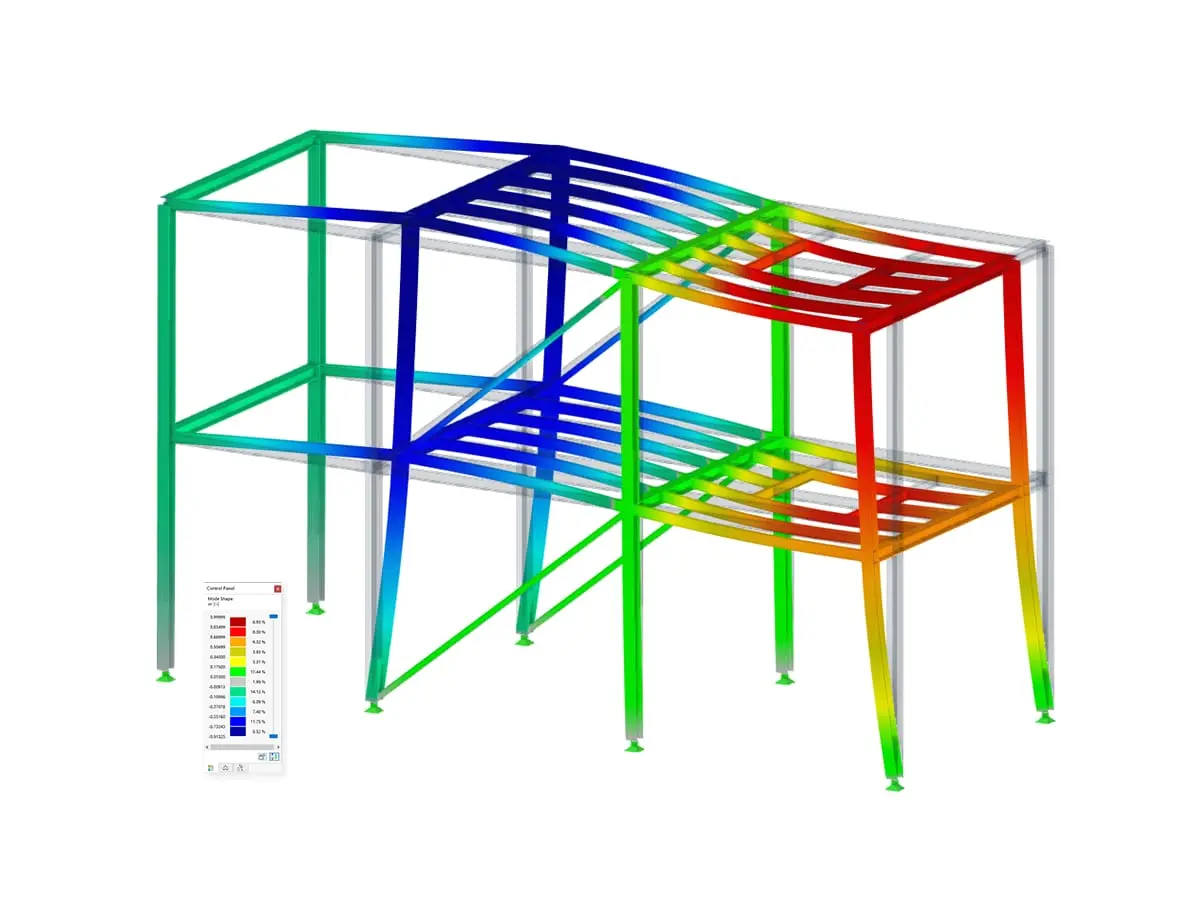

4.2 Özvektör (Eigenvalue / Modal Analiz) Yöntemi

$[K - \omega^2 M]\,\phi = 0$

$T_1 = \frac{2\pi}{\omega_1}$

Bu yöntem, matris rijitlik analizi veya SEY yazılımları (SAP2000, ETABS, ANSYS) kullanılarak otomatik olarak çözülür. TBDY 2018 Tablo 4.4'e göre aşağıdaki durumlarda Mod Birleştirme Yöntemi (MBY) zorunludur:

• Deprem tasarım sınıfı DTS = 1 veya 1a olan binalar
• Yüksek binalar (BYS ≤ 2, yani $H_N > 42$ m) — tüm DTS'lerde
• Çeşitli yapısal düzensizliklere sahip binalar

Dikkat: Modal analizde göz önüne alınacak mod sayısı, mod katılım kütle oranlarının toplamının her iki yönde %95'e ulaşmasını sağlayacak kadar büyük tutulmalıdır (TBDY 2018 Md. 4.8.2.1).

4.3 Tek Katlı SDOF Basit Yaklaşım

$T_1 = 2\pi\sqrt{\frac{m}{k_{toplam}}}$

$k_{toplam} = \sum_{j=1}^{n_{kolon}} \frac{12\,EI_j}{h_j^3}$

Bu yaklaşım yalnızca tek katlı veya eğitim amaçlı yapı modellerine uygulanabilir; çok katlı gerçek binalarda kullanılmamalıdır.

5. Formüller Özeti

$T_1 = C_t\,H_N^{3/4} \quad \text{(TBDY 2018 Denklem 4.11 — Ampirik)}$

$T_1 = 2\pi\sqrt{\frac{\sum m_i\,d_{e,i}^2}{\sum F_{e,i}\,d_{e,i}}} \quad \text{(Rayleigh, TBDY 2018 Denklem 4.12)}$

$T_1 = \frac{2\pi}{\omega_1} = 2\pi\sqrt{\frac{m^*}{k^*}} \quad \text{(özvektör / SDOF)}$

6. Türkiye Saha Koşulları ve Yönetmelik Bağlamı

6.1 Deprem Bölgeleri ve Zemin Sınıfları

Türkiye, Kuzey Anadolu, Doğu Anadolu ve Ege fay sistemleri üzerinde bulunmakta; yüzölçümünün yaklaşık %97'si birinci–üçüncü derece deprem bölgesinde kalmaktadır.

Tablo 7: Deprem Bölgeleri ve Zemin Sınıfları

Saha Notu: Ankara'nın büyük bölümü ZC zemin sınıfındadır. İstanbul Avrupa yakası yerleşim alanları ZC–ZD, Marmara kıyı alüvyon alanları ise ZD–ZE aralığındadır. Zemin sınıfı ancak zemin etüdü (SPT, $V_s$ ölçümü) ile kesin olarak belirlenir; etütsüz yapılan varsayımlar tasarımda büyük hata kaynağı oluşturur.

6.2 Yasal Çerçeve

Yapı periyodunu ilgilendiren başlıca mevzuat:

• İmar Kanunu No. 3194: Yapı ruhsatı için mühendislik hesabı zorunlu
• Yapı Denetimi Kanunu No. 4708: Statik proje ve hesapların yapı denetim kuruluşu onayı şartı
• Resmi Gazete 18.03.2018 tarih ve 30364 sayılı: TBDY 2018'in yayımlandığı tarih; 01.01.2019'dan itibaren zorunlu

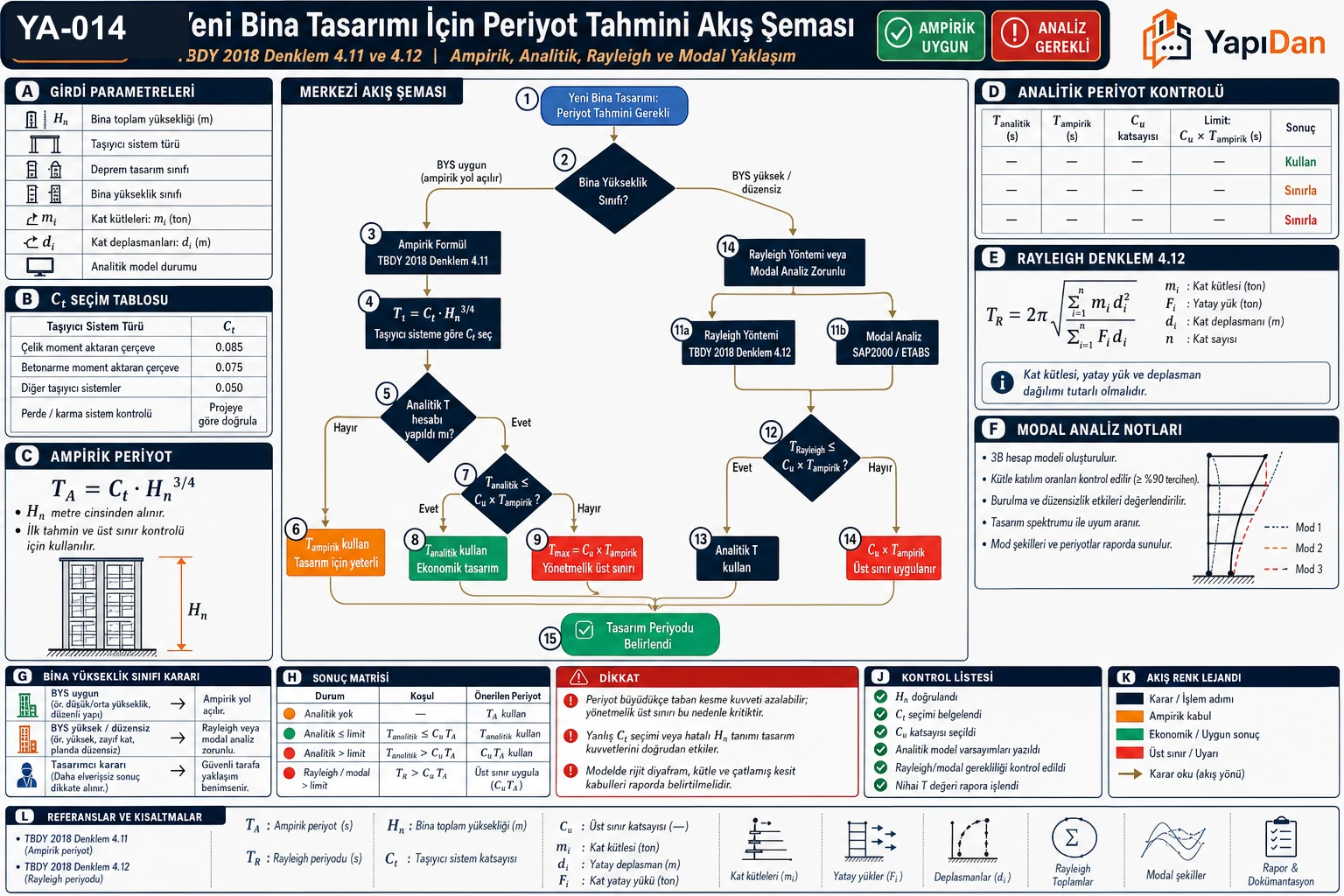

7. Periyot Tahmin Yöntemi Seçim Akışı

8. Bina Yüksekliklerine Göre Ampirik Periyot Tahminleri

Betonarme çerçeve ($C_t = 0{,}100$) ve perde-çerçeve karma ($C_t = 0{,}070$) sistemler için TBDY 2018 Denklem 4.11 referans tablosu:

Tablo 8: Bina Yüksekliklerine Göre Ampirik Periyot Tahminleri

Saha Notu: Türkiye'deki tipik 5 katlı konut binası ($H_N \approx 15$ m, perde-çerçeve karma) için ampirik periyot yaklaşık 0,47 s olarak hesaplanır. Bu değer genellikle ZC–ZD zeminlerde $T_B \approx 0{,}3$–$0{,}6$ s aralığının yakınında veya içindedir; dolayısıyla yapı yüksek ivme bölgesine yakın konumlanır ve deprem yükü maksimuma yaklaşır.

9. Karşılaştırmalı Örnek

Problem: 8 katlı betonarme perde-çerçeve karma sistem, $H_N = 28$ m. TBDY 2018, EC8 ve ASCE 7-22 yöntemlerini karşılaştırın.

TBDY 2018 (perde-karma, $C_t = 0{,}07$):

$T_1 = 0{,}07 \times 28^{0{,}75} = 0{,}07 \times 12{,}33 = \mathbf{0{,}863 \text{ s}}$

Eurocode 8 / TS EN 1998-1:2007 (perde, $C_t = 0{,}05$):

$T_1 = 0{,}05 \times 28^{0{,}75} = 0{,}05 \times 12{,}33 = \mathbf{0{,}617 \text{ s}}$

ASCE 7-22 (beton perde, $C_t = 0{,}0488$, $x = 0{,}75$, SI):

$T_a = 0{,}0488 \times 28^{0{,}75} = 0{,}0488 \times 12{,}33 = \mathbf{0{,}602 \text{ s}}$

Sonuç: Aynı bina için TBDY 2018 ampirik periyot tahmini, EC8 ve ASCE 7-22'ye göre yaklaşık %40 daha büyük çıkmaktadır. TBDY 2018'in daha uzun periyot öngörmesi $C_u$ sınırı olmadan konservatif olmayan bir yaklaşım doğurabileceğinden, üst sınır mekanizması kritik önem taşır.

10. Örnek Problemler

Problem 1 — Ampirik Periyot Hesabı

Veriler:

• 5 katlı betonarme çerçeve (+perde); kat yüksekliği 3,0 m; $H_N = 15{,}0$ m
• Perde-çerçeve karma (A22); DTS = 1 ($S_{DS} \geq 0{,}75$ g); zemin sınıfı ZC

Çözüm:

Adım 1: Perde-çerçeve karma sistem → $C_t = 0{,}070$

Adım 2:

$T_1 = 0{,}070 \times 15^{0{,}75} = 0{,}070 \times 7{,}623 = \mathbf{0{,}534 \text{ s}}$

Adım 3: $S_{D1} \geq 0{,}40$ g → $C_u = 1{,}4$

$T_{1,maks} = 1{,}4 \times 0{,}534 = \mathbf{0{,}748 \text{ s}}$

Sonuç: $T_1^{ampirik} = 0{,}534$ s; $T_{1,maks}^{analitik} = 0{,}748$ s

Kontrol: ZC zemin için tipik $T_B \approx 0{,}35$–$0{,}45$ s; periyot hız bölgesindedir. $S_{ae}(T) = S_{D1}/T$ formülü geçerlidir.

Problem 2 — $C_u$ Üst Sınır Kontrolü

Veriler:

• 10 katlı betonarme perde-çerçeve karma; $H_N = 35{,}0$ m
• DTS = 1a, $S_{D1} = 0{,}22$ g, ZD zemin
• Modal analiz ile analitik periyot: $T_{analitik} = 1{,}01$ s

Çözüm:

Adım 1:

$T_1^{ampirik} = 0{,}070 \times 35^{0{,}75} = 0{,}070 \times 14{,}38 = \mathbf{1{,}007 \text{ s}}$

Adım 2: $S_{D1} = 0{,}22$ g → $S_{D1} \geq 0{,}20$ g → $C_u = 1{,}5$

$T_{1,maks} = 1{,}5 \times 1{,}007 = \mathbf{1{,}511 \text{ s}}$

Adım 3:

$T_{analitik} = 1{,}01 \text{ s} \leq T_{1,maks} = 1{,}511 \text{ s} \quad \checkmark$

Sonuç: Tasarımda $T_1 = 1{,}01$ s kullanılır. ZD zemin $T_B \approx 0{,}5$–$0{,}7$ s; $T_1 = 1{,}01 > T_B$ → hız bölgesinde; $S_{ae} = S_{D1}/T = 0{,}22/1{,}01 = 0{,}218$ g.

Problem 3 — Rayleigh Yöntemi ile 4 Katlı Betonarme Çerçeve

Verilen Veriler:

Tablo 9: Problem 3 — Rayleigh Yöntemi ile 4 Katlı Betonarme Çerçeve

• $H_N = 14{,}0$ m; BA saf çerçeve (A11), $C_t = 0{,}10$
• Toplam yatay rijitlik (her kat): $k_i = 60{,}000$ kN/m (etkin kesit dahil)
• ZC zemin, $S_{D1} = 0{,}35$ g

Çözüm:

Adım 1 — Üçgen dağılımlı yatay yükler:

$\sum W_j h_j = 200 \times 14 + 250 \times 10{,}5 + 250 \times 7{,}0 + 250 \times 3{,}5 = 8050 \text{ kN\cdot m}$

Tablo 10: Problem 3 — Rayleigh Yöntemi ile 4 Katlı Betonarme Çerçeve

Adım 2 — Göreli kat ötelemeleri ($\delta_i = V_i / k_i$):

• $\delta_1 = 1{,}000 / 60{,}000 = 1{,}667 \times 10^{-5}$ m
• $\delta_2 = 0{,}8913 / 60{,}000 = 1{,}486 \times 10^{-5}$ m
• $\delta_3 = 0{,}6739 / 60{,}000 = 1{,}123 \times 10^{-5}$ m
• $\delta_4 = 0{,}3478 / 60{,}000 = 0{,}580 \times 10^{-5}$ m

Kümülatif deplasmanlar:

• $d_{e,1} = 1{,}667 \times 10^{-5}$ m; $d_{e,2} = 3{,}153 \times 10^{-5}$ m; $d_{e,3} = 4{,}276 \times 10^{-5}$ m; $d_{e,4} = 4{,}856 \times 10^{-5}$ m

Adım 3 — Rayleigh periyodu:

$\sum m_i d_{e,i}^2 = 12466 \times 10^{-10}; \quad \sum F_{e,i} d_{e,i} = 3{,}950 \times 10^{-5}$

$T_1 = 2\pi\sqrt{\frac{12466 \times 10^{-10}}{3{,}950 \times 10^{-5}}} = 2\pi \times 0{,}1776 = \mathbf{1{,}116 \text{ s}}$

Adım 4 — Üst sınır kontrolü:

$T_1^{ampirik} = 0{,}10 \times 14^{0{,}75} = 0{,}673 \text{ s}; \quad T_{1,maks} = 1{,}4 \times 0{,}673 = 0{,}942 \text{ s}$

$T_1^{Rayleigh} = 1{,}116 \text{ s} > T_{1,maks} = 0{,}942 \text{ s} \quad \Rightarrow \quad \mathbf{Tasarımda } T_1 = 0{,}942 \text{ s kullanılır}$

11. Sık Yapılan Hatalar

Tablo 11: Sık Yapılan Hatalar

12. İlgili Standartlar ve Kaynaklar

Tablo 12: İlgili Standartlar ve Kaynaklar

Kaynakça

1. İlgili Türk Standartları (TS) ve Avrupa Normları (EN)
2. TBDY 2018 — Türkiye Bina Deprem Yönetmeliği
3. İlgili ders kitapları ve teknik kaynaklar

Not: Bu makale eğitim amaçlıdır. Projelerde güncel yönetmelik ve standartlara başvurunuz.
