Yük Aktarım Mekanizması (Load Path)

Giriş

Yük aktarım mekanizması, bir yapıya etkiyen yüklerin hangi taşıyıcı elemanlar aracılığıyla zemine iletildiğini tanımlayan zincirleme süreçtir. Her tasarımcının ilk adımı yükü izlemek (trace the load) ve taşıyıcı sistemin eksiksiz, sürekli bir yol oluşturduğunu doğrulamaktır.

Temel İlke: Yük, en rijit ve en kısa yol boyunca akar. Yol kesintisi, lokal veya global çöküş demektir.

Türkiye bağlamında bu ilkenin kritik önemi, 2023 Kahramanmaraş depremleri (Mw 7.7 ve 7.6) sonrasında bir kez daha kanıtlanmıştır. Hasar analizleri, göçen binaların büyük bölümünde yük aktarım zincirinin kiriş–kolon birleşiminde ya da yumuşak katta kesintiye uğradığını ortaya koymuştur. Güçlü kolon–zayıf kiriş prensibini ihlal eden yapılar ağır hasar almış ya da göçmüştür. Bu nedenle TBDY 2018 Madde 7.3.1 kapasiteli tasarım ilkesini zorunlu kılmaktadır.

Dikkat: Yük aktarım zinciri hesabı yapılmadan doğrudan eleman boyutlandırmasına geçilmesi en yaygın tasarım hatalarından biridir. TS EN 1990 Madde 1.3 gereği tüm elemanlara etki eden iç kuvvetler, eksiksiz bir yük izleme süreciyle belirlenmelidir.

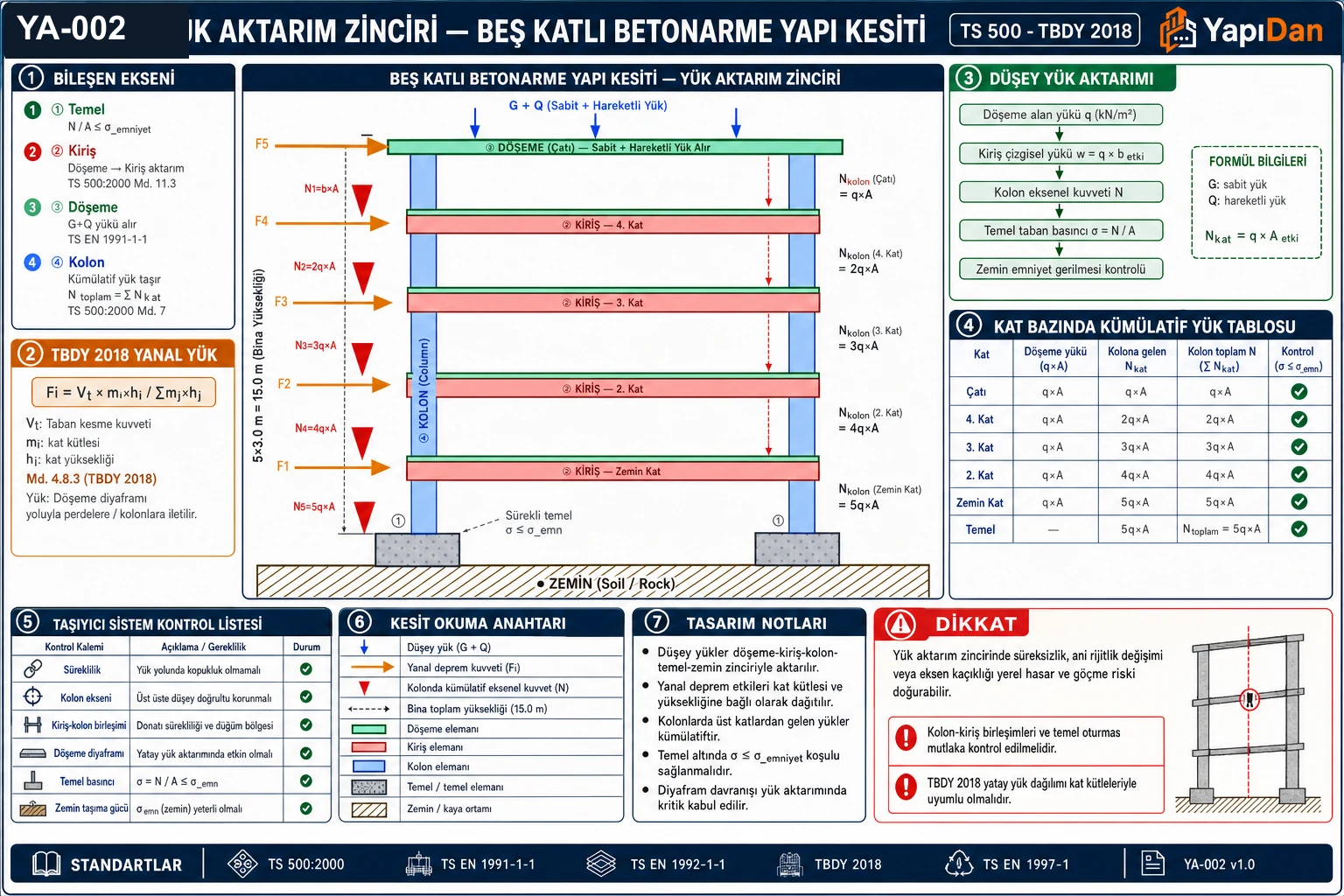

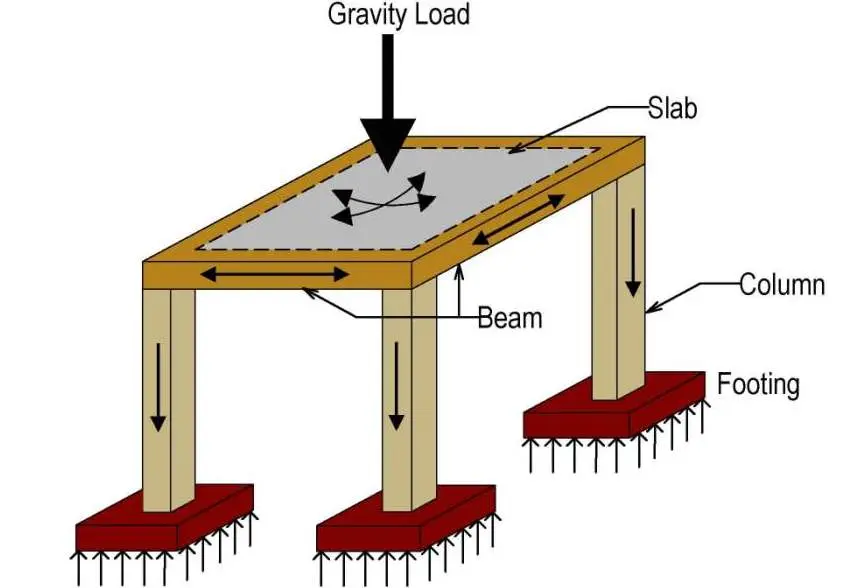

Yük İzleme Zinciri

Yapıdaki yük aktarımı aşağıdaki sırayla gerçekleşir:

Hareketli / Sabit Yük
        ↓
   DÖŞEME (Slab)
        ↓
   KİRİŞ (Beam / Girder)
        ↓
   KOLON veya PERDE (Column / Shear Wall)
        ↓
   TEMEL (Foundation)
        ↓
   ZEMİN (Soil / Rock)

Her adımda yük toplanır — alt elemanlara giderek artan kümülatif yük aktarılır. TS EN 1990:2004 Madde 6.4.1 uyarınca tüm tasarım durumları (kalıcı, geçici, deprem) için yük aktarımı ayrı ayrı değerlendirilmelidir.

Tablo 1: Yük İzleme Zinciri

Saha Notu: Türkiye'nin yaklaşık %96'sı aktif deprem kuşaklarında yer almaktadır. AFAD Türkiye Deprem Tehlike Haritası'na (tdth.afad.gov.tr) göre Ankara, Kayseri ve Erzincan gibi şehirler I–II. derece deprem bölgelerindedir. Bu nedenle yük aktarım tasarımı yalnızca düşey yükler için değil, TBDY 2018 kapsamında sismik yanal yükler için de eksiksiz oluşturulmalıdır.

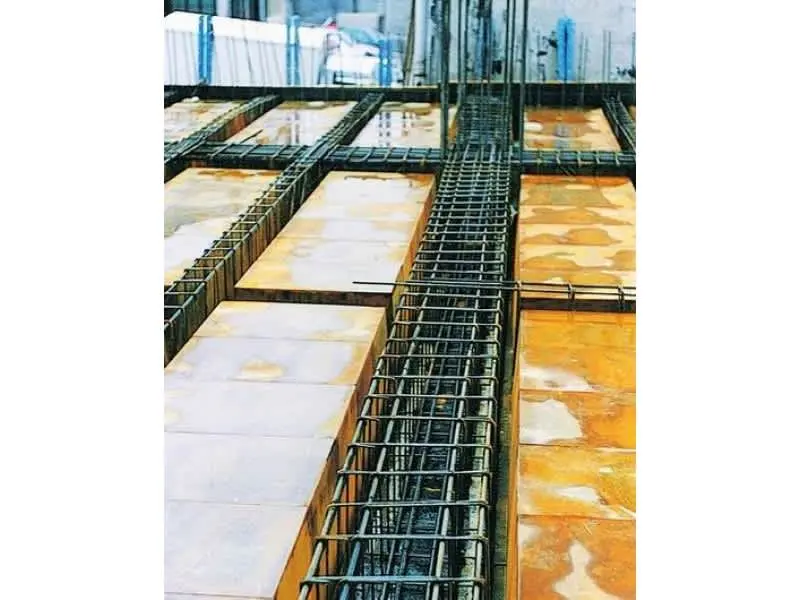

Döşemeden Kirişe Aktarım

Döşemeden kirişe yük aktarımı döşemenin geometrisine — tek yönlü (one-way) ya da çift yönlü (two-way) oluşuna — bağlıdır.

Tek yönlü döşeme (one-way slab): $L_y / L_x > 2$ koşulunu sağlar. Yük yalnızca kısa kenar yönündeki kirişlere dikdörtgen yük diyagramı şeklinde aktarılır:

$q_{\text{kiriş}} = q_{\text{döşeme}} \times L_{\text{etki}}$

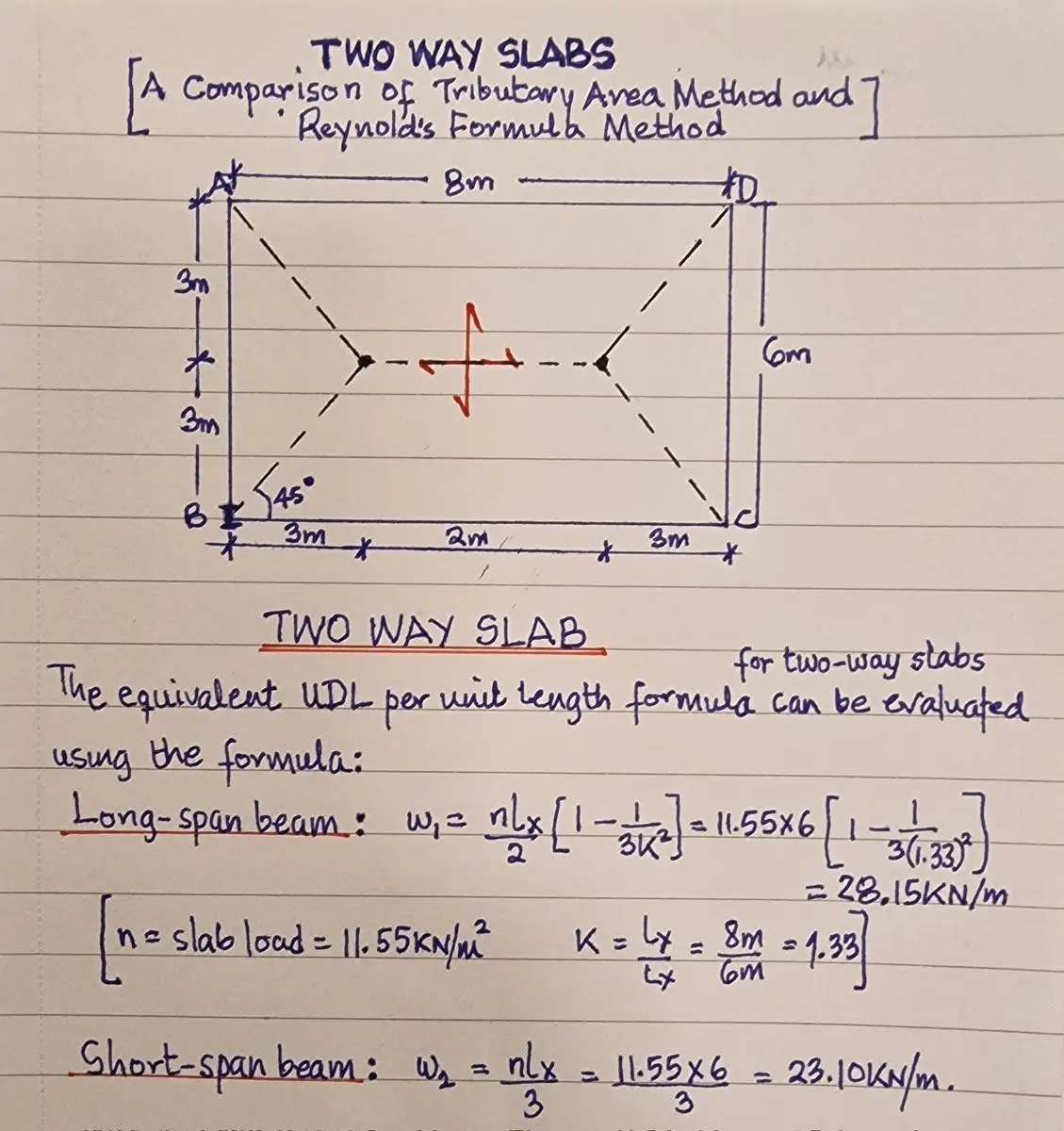

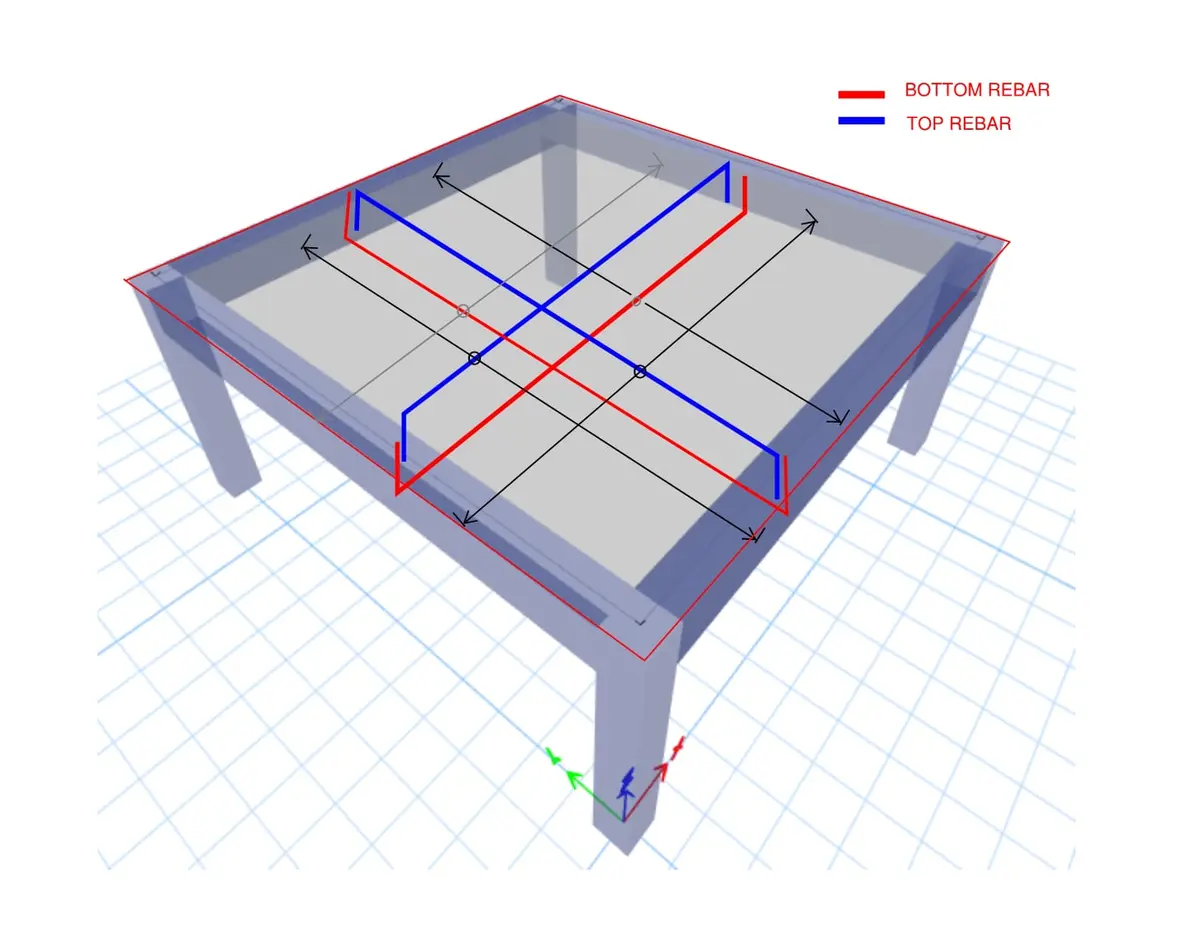

Çift yönlü döşeme (two-way slab): $L_y / L_x \leq 2$ koşulunu sağlar. Yük 45° diyagonal çizgilerle her iki yöndeki kirişlere dağıtılır; uzun kenar kirişlerine trapez, kısa kenar kirişlerine üçgen yük diyagramı oluşur.

TS 500:2000 Madde 11.3 uyarınca üçgen ve trapez yükler, hesap kolaylığı amacıyla eşdeğer tekdüze yüke dönüştürülür.

Üçgen yük için eşdeğer tekdüze yük:

$q_e = \frac{W \cdot l_{xn}}{3}$

Trapez yük için eşdeğer tekdüze yük (TS 500:2000 Denklem 11.3):

$q_e = \frac{W \cdot l_{xn}}{3}\left(1{,}5 - \frac{\varepsilon^2}{2}\right)$

Burada $\varepsilon = l_x / l_y$ ve $W$ döşemedeki tekdüze yayılı yük yoğunluğudur (kN/m²).

Dikkat: Çift yönlü döşemelerde $L_y/L_x$ oranını tek yönlü gibi alıp yalnızca uzun kenar kirişlerini yüklü kabul etmek hatalı bir pratiktir. Bu hata kısa kenar kirişinin kapasitesini %40–60 oranında düşük tahmin etmeye yol açabilir.

Saha Notu: Türkiye'de çoğu konut yapısında döşeme açıklığı 3,5–5,5 m aralığındadır. Tipik 4,0×5,0 m döşeme için $L_y/L_x = 1{,}25 < 2$ olduğundan çift yönlü aktarım kuralları geçerlidir.

Tablo 2: Döşemeden Kirişe Aktarım

Kirişten Kolona Aktarım

Kiriş mesnet tepkileri ($R_A$, $R_B$) kolona nokta yük olarak aktarılır:

$N_{\text{kolon}} = \sum R_{\text{kiriş},i}$

Sürekli kirişlerde mesnet tepkileri yük kombinasyonuna göre değişir; en elverişsiz durum tasarımı yönetir. TS 500:2000 Madde 7.3.1 gereği kolon tasarımında şu yük kombinasyonları kullanılır:

$F_d = 1{,}4G + 1{,}6Q \quad \text{(yalnızca düşey yükler)}$

$F_d = 1{,}0G + 1{,}0Q + 1{,}0E \quad \text{(deprem etkisi ile, TBDY 2018 Tablo 4.1)}$

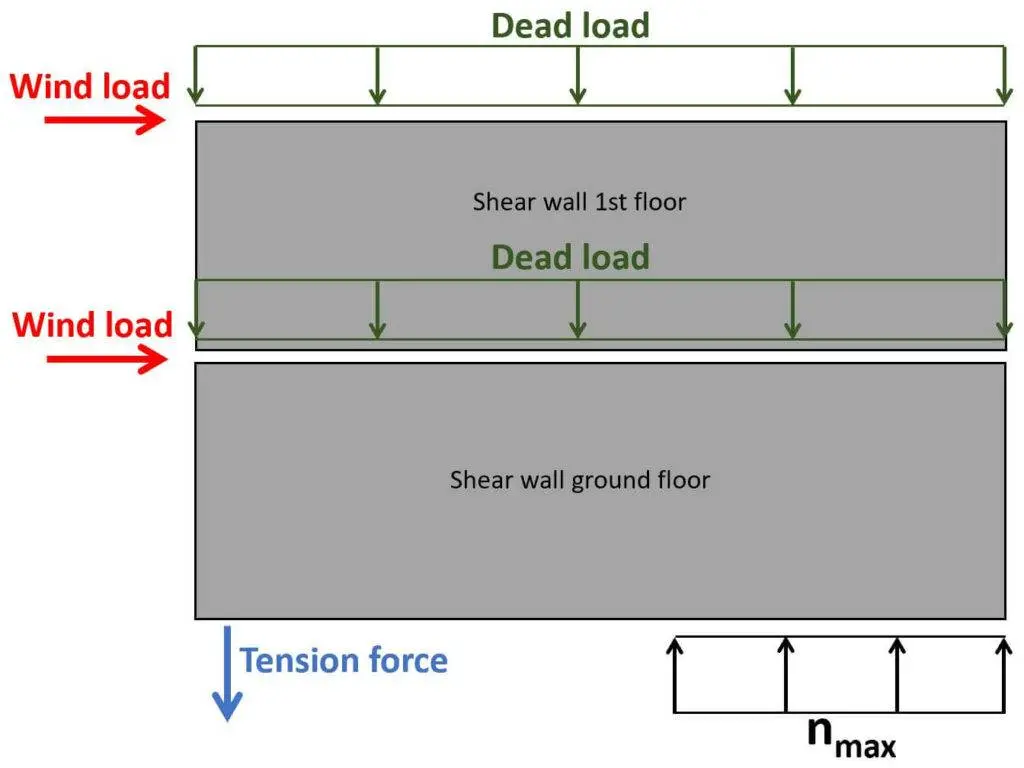

Perde duvara bağlı kirişlerde yük, perdenin yatay rijitliğiyle orantılı biçimde dağılır. TBDY 2018 Madde 4.3.4.5 uyarınca karma (çerçeve + perde) sistemlerde yanal kuvvetlerin perdeler ile çerçeveler arasında rijitlik oranına göre paylaştırılması zorunludur.

Dikkat: Kirişin kolona mafsallı (pin) bağlandığı durumlarda moment aktarımı sıfır kabul edilir. Kolon–kiriş bağlantısını rijit tasarlamak yerine "uygulamada kolaylık" için mafsallı bırakmak TBDY 2018 Madde 7.7.1 (bağlantı sürekliliği) gerekliliklerini ihlal edebilir.

Saha Notu: Türk şantiyelerinde sıkça karşılaşılan bir hata, kiriş donatısının kirişten kolona yeterli bindirme boyu sağlanmadan geçirilmesidir. TS 500:2000 Madde 8.4 uyarınca bindirme boyu $\ell_b \geq 40\phi_s$ olmalıdır.

Kolondan Temele Aktarım

Kolon eksenel yükü ($N$), kesme ($V$) ve moment ($M$) temele aktarılır. Zemin emniyet gerilmesi kontrolü (TS EN 1997-1:2012 Madde 6.5.2):

$\sigma_{\text{zemin}} = \frac{N}{A_{\text{temel}}} \leq \sigma_{\text{emn}}$

Türkiye'de yaygın zemin koşullarına göre izin verilebilir zemin taşıma kapasiteleri aşağıdaki aralıklarda bulunur:

Tablo 3: Kolondan Temele Aktarım

Saha Notu: Türkiye'nin büyük ova alanlarında (Konya, İç Anadolu) ZD–ZE sınıfı alüvyal zeminler yaygındır. Bu zeminlerde diferansiyel oturma riski yüksek olduğundan kolon tabanlarında dışmerkezlik ($e = M/N$) özellikle denetlenmelidir.

Yük Türleri ve Türkiye'ye Özgü Değerler

Sabit ve Hareketli Yükler

Tasarım yükleri TS 498:2021 ve TS EN 1991-1-1:2010 kapsamında belirlenir.

Tablo 4: Sabit ve Hareketli Yükler

Dikkat: TS 498:2021, TS 498:1987'nin güncellenmiş versiyonudur. Birçok projede eski tablonun hâlâ kullanıldığı görülmektedir; güncel tablo değerleri farklıdır. Proje dokümanında hangi baskının kullanıldığı açıkça belirtilmelidir.

Kar Yükü

Kar yükü TS 498:2021 Çizelge 4 ve Çizelge 3'e göre coğrafi bölge ve rakıma bağlı olarak hesaplanır:

$P_k = m \cdot P_{ko}$

Burada $m$, TS 498:2021 Çizelge 3'ten alınan çatı eğimi azaltma katsayısıdır ($\alpha \leq 30°$ için $m = 1$; $\alpha \geq 70°$ için $m = 0$).

Tablo 5: Kar Yükü

Saha Notu: Çatı açıklığı büyük endüstriyel yapılarda (fabrika, depo) kar birikme etkisi TS 498:2021 Madde 5.3'e göre ayrıca dikkate alınmalıdır. Zemin kotundan yükselen komşu binalarda bölgesel kar birikimi hesabı unutulmamalıdır.

Deprem Yükleri

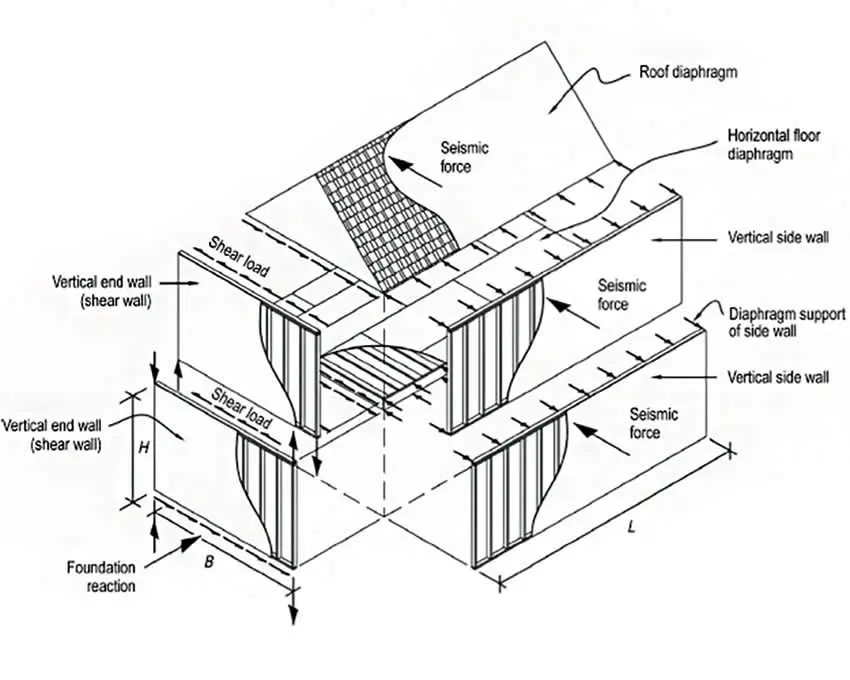

Türkiye'de deprem yükü hesabı TBDY 2018 ile düzenlenmiştir. Eşdeğer deprem yükü yöntemi (TBDY 2018 Madde 4.8.3) taban kesme kuvvetini şöyle tanımlar:

$V_{tE}^{(X)} = m_t \cdot S_{aR}(T_p^{(X)}) \geq 0{,}04 \cdot m_t \cdot I \cdot S_{DS} \cdot g$

Burada $m_t$ binanın toplam kütlesi, $S_{aR}(T)$ azaltılmış tasarım spektral ivmesi, $I$ bina önem katsayısı ve $g$ yer çekimi ivmesidir.

Taban kesme kuvvetinin katlara dağılımı (TBDY 2018 Denklem 4.30):

$F_i = V_{tE}^{(X)} \cdot \frac{m_i \cdot h_i}{\sum_{j=1}^{N} m_j \cdot h_j}$

Tablo 6: Deprem Yükleri

Saha Notu: Türkiye'de çoğu konut yapısı "kolon–kiriş çerçeveli sistem" (R = 8 veya 4) olarak inşa edilmektedir. TBDY 2018 Madde 4.3.4 gereği DTS = 1–4 sınıfına göre uygun R katsayısının seçimi kritik öneme sahiptir. Yanlış R seçimi taban kesme kuvvetini küçümsemeye yol açar.

Yük Toplama Alanları

Yük kapsama alanı (tributary area) yöntemi, her elemana etki eden yükü belirlemek için kullanılır:

Tablo 7: Yük Toplama Alanları

Bu yöntem pratik ön boyutlandırmada yaygın biçimde kullanılır. Ancak rijit döşeme kabulünde FEM analizleri, bu yöntemin özellikle köşe ve kenar kolonlar için %10–25 hata ürettiğini ortaya koymaktadır. Kesin tasarım için bilgisayarlı yapısal analiz önerilir.

Saha Notu: Türkiye'deki çok katlı konut projelerinde (8+ kat) kolon ön boyutlandırması genellikle kümülatif etki alanı yöntemiyle yapılır. ideCAD, ETABS gibi programlar benzer mantığı otomatik uygular. Küçük projelerde (≤ 4 kat) el hesabı yeterli olabilir; büyük projelerde FEM analizinin zorunlu olduğunu TS EN 1992-1-1 Madde 5.4 dolaylı olarak belirtmektedir.

Süreklilik İlkesi

Yük aktarım zinciri hiç kesilmemelidir. TS EN 1990:2004 Madde 1.3 ve TBDY 2018 Madde 3.6 "Yapısal Düzensizlik" hükümleri çerçevesinde zincir kopuşu lokal veya global göçe neden olur.

Zincirleme kopuşların tipik nedenleri:

1. Kirişin kolonla tam bağlantısız bırakılması (mafsallı detay yerine moment bağlantısı gerektiği yerde)
2. Perde duvarın kat döşemesiyle bağlantısının ihmal edilmesi
3. Temel altında yetersiz zemin kapasitesi
4. Yumuşak kat (soft story) oluşumu — alt katlarda kısa kolon veya yüksek açıklıklar
5. Don derinliğinin altına inmeyen temel (TS EN 1997-1:2012 Madde 6.5.4)

Don Derinliği ve Temel Gömme Derinliği

Temel altında zemin donması, temel çevresinde hacimsel genleşmeye yol açar. Temel tabanı, bölgesel don derinliğinin altında konumlandırılmalıdır (TS EN 1997-1:2012 Madde 6.5.4.1).

Tablo 8: Don Derinliği ve Temel Gömme Derinliği

Dikkat: Ankara'da temel taban kotu en az zemin altı 80–100 cm olmalıdır. Doğu Anadolu'da bu değer 150–200 cm'e ulaşabilir. Donma derinliğinin hesaba katılmaması temelde şişme–çökme döngüsüne ve yapısal çatlamalara yol açmaktadır.

Yedekli Yük Yolu

İyi bir tasarımda alternatif yük yolları bulunur. Bir elemanın devre dışı kalması durumunda yük komşu elemanlara dağılabilir (robustness / dayanıklılık). TS EN 1990:2004 Ek B ve TBDY 2018 Madde 3.6.3 bu konuyu düzenlemektedir.

Yedekli yük yolu sağlamak için önerilen stratejiler:

• Kirişlerin kolon–kiriş birleşimlerinde moment aktarır şekilde detaylandırılması
• Köşe kolonların en az iki doğrultuda kirişlerle desteklenmesi
• Perde duvarların döşeme diyaframıyla kesintisiz birleşimi

Tipik Hatalar

Tablo 9: Tipik Hatalar

Saha Notu: 2023 Kahramanmaraş depremleri sonrası sahadaki hasar tespitleri, en fazla hasarın zayıf kolon–güçlü kiriş konfigürasyonlu, kısa kolon (captive column) içeren ve yumuşak kat düzensizliği bulunan yapılarda oluştuğunu göstermiştir. Tüm bu durumlar doğrudan yük aktarım zinciri kopuşlarına işaret etmektedir.

Sayısal Örnek

Veri:

• 3 katlı betonarme bina, 4×5 m döşeme paneli (çift yönlü, $L_y/L_x = 5/4 = 1{,}25 < 2$)
• Toplam yayılı yük: $q = 8{,}0 \text{ kN/m}^2$
• Kat yüksekliği: 3 m

Köşe kolon etki alanı:

$A_{T,\text{köşe}} = \frac{L_x}{2} \times \frac{L_y}{2} = 2{,}0 \times 2{,}5 = 5{,}0 \text{ m}^2$

Tek kattaki kolon yükü:

$N_{\text{kat}} = q \times A_T = 8{,}0 \times 5{,}0 = 40 \text{ kN}$

3 kat kümülatif (zemin kolon):

$N_{\text{toplam}} = 3 \times 40 = 120 \text{ kN}$

Not: Kolon öz ağırlığı ve döşeme kenar kirişlerinin katkısı ayrıca eklenir.

Örnek Problemler

Problem 1 — Çift Yönlü Döşemede Kısa Kenar Kirişi Yükü

Veriler:

• Döşeme boyutları: $L_x = 5{,}0$ m, $L_y = 5{,}0$ m (kare döşeme)
• Döşeme yayılı yükü: $W = 5{,}0 \text{ kN/m}^2$ (sabit + hareketli toplam)
• Kiriş: Kısa kenar kirişi (B101)

İstenen: Kısa kenar kirişi üzerindeki eşdeğer tekdüze yük

Çözüm:

Adım 1 — Döşeme türü kontrolü:

$\frac{L_y}{L_x} = \frac{5{,}0}{5{,}0} = 1{,}0 \leq 2 \quad \Rightarrow \quad \text{Çift yönlü döşeme}$

Adım 2 — Kısa kenar kirişine üçgen yük uygulanır (TS 500:2000 Madde 11.3):

$q_e = \frac{W \cdot L_x}{3} = \frac{5{,}0 \times 5{,}0}{3} = \mathbf{8{,}33 \text{ kN/m}}$

Sonuç: B101 üzerindeki eşdeğer tekdüze yük = 8,33 kN/m

Kontrol: Üçgen yük tepe değeri $q_{max} = W \cdot L_x/2 = 12{,}5$ kN/m; eşdeğer yük = $12{,}5 \times 2/3 = 8{,}33$ kN/m ✓

Problem 2 — Bitişik İki Döşemeden Kirişe Aktarım

Veriler:

• Döşeme S101: $L_x = 5{,}0$ m, $L_y = 5{,}0$ m (kare); $W_d = 5{,}0$ kN/m², $W_l = 2{,}5$ kN/m²
• Döşeme S103: $L_x = 4{,}55$ m, $L_y = 5{,}0$ m ($\varepsilon = L_x/L_y = 0{,}91$)
• B103 kirişi: S101'in kısa kirişi ve S103'ün uzun kirişi

İstenen: B103 kirişine aktarılan toplam ölü ve hareketli yük

Çözüm:

Adım 1 — S101'den B103'e aktarım (üçgen yük):

$q_{d,S101} = \frac{5{,}0 \times 5{,}0}{3} = 8{,}33 \text{ kN/m} \qquad q_{l,S101} = \frac{2{,}5 \times 5{,}0}{3} = 4{,}17 \text{ kN/m}$

Adım 2 — S103'ten B103'e aktarım (trapez yük, $\varepsilon = L_y/L_x = 1{,}09$):

$q_{d,S103} = \frac{5{,}0 \times 4{,}55}{3}\left(1{,}5 - \frac{1{,}09^2}{2}\right) = 7{,}58 \times 0{,}906 = 8{,}18 \text{ kN/m}$

$q_{l,S103} = \frac{2{,}5 \times 4{,}55}{3}\left(1{,}5 - \frac{1{,}09^2}{2}\right) = 3{,}79 \times 0{,}906 = 4{,}09 \text{ kN/m}$

Adım 3 — B103 toplam yükü:

$q_d^{B103} = 8{,}33 + 8{,}18 = \mathbf{16{,}51 \text{ kN/m}} \qquad q_l^{B103} = 4{,}17 + 4{,}09 = \mathbf{8{,}26 \text{ kN/m}}$

Sonuç: B103 ölü yük = 16,51 kN/m; hareketli yük = 8,26 kN/m

Kontrol: Yük katsayılı tasarım kuvveti: $F_d = 1{,}4 \times 16{,}51 + 1{,}6 \times 8{,}26 = 23{,}11 + 13{,}22 = 36{,}33$ kN/m ✓

Problem 3 — 6 Katlı Konut Binası Merkezi Kolon Ön Boyutlandırması

Veriler:

• 6 katlı konut binası; 8×8 m kolon aralığı; C35 beton; B420C donatı
• Döşeme öz ağırlığı: $0{,}27 \times 25 = 6{,}75 \text{ kN/m}^2$; kaplama yükü: 1,50 kN/m²
• Kolon boyutu ön kabulü: 0,80×0,80 m; kat yüksekliği: 3,5 m
• Kolon öz ağırlığı: $0{,}8^2 \times 3{,}5 \times 25 = 56 \text{ kN/kat}$
• Hareketli yük (konut): $q_k = 2{,}0 \text{ kN/m}^2$ (TS 498:2021)
• Merkezi kolon etki alanı: $A_T = 8{,}0 \times 8{,}0 = 64{,}0 \text{ m}^2$
• Çatı: kaplama 4,0 kN/m², hareketli yük 1,0 kN/m²

İstenen: (a) Zemin katta toplam tasarım eksenel kuvveti, (b) Kolon kesit kontrolü

Çözüm:

Adım 1 — Çatı katı kolon yükü:

$G_{\text{çatı}} = (6{,}75 + 4{,}0) \times 64 + 56 = 688 + 56 = 744 \text{ kN}$

$Q_{\text{çatı}} = 1{,}0 \times 64 = 64 \text{ kN}$

Adım 2 — Normal katlar (5 kat):

$G_{\text{kat}} = (6{,}75 + 1{,}50) \times 64 + 56 = 528 + 56 = 584 \text{ kN/kat}$

$Q_{\text{kat}} = 2{,}0 \times 64 = 128 \text{ kN/kat}$

Adım 3 — Kümülatif yükler:

$G_{\text{toplam}} = 744 + 5 \times 584 = 3664 \text{ kN} \qquad Q_{\text{toplam}} = 64 + 5 \times 128 = 704 \text{ kN}$

Adım 4 — Tasarım eksenel kuvveti (TS 500:2000 Madde 6.2.1):

$N_d = 1{,}4G + 1{,}6Q = 1{,}4 \times 3664 + 1{,}6 \times 704 = 5129{,}6 + 1126{,}4 = \mathbf{6256 \text{ kN}}$

Adım 5 — Kolon kesit kontrolü (TBDY 2018 Madde 7.3.1.2):

$N_{dm} \approx 0{,}85 \times N_d = 0{,}85 \times 6256 = 5318 \text{ kN}$

$A_c \geq \frac{N_{dm}}{0{,}40 \cdot f_{ck}} = \frac{5318 \times 10^3}{0{,}40 \times 35} = 379857 \text{ mm}^2 = 3799 \text{ cm}^2$

0,80×0,80 m = 6400 cm² > 3799 cm² → Kesit yeterli ✓

Minimum boyuna donatı (TS 500:2000 Madde 7.3.1):

$A_{s,\min} = 0{,}01 \times 6400 = 64 \text{ cm}^2 \quad \text{(≈ 16Ø22 veya 28Ø18)}$

Sonuç: $N_d = 6256 \text{ kN}$; 80×80 cm kesit yeterli; minimum boyuna donatı = 64 cm²

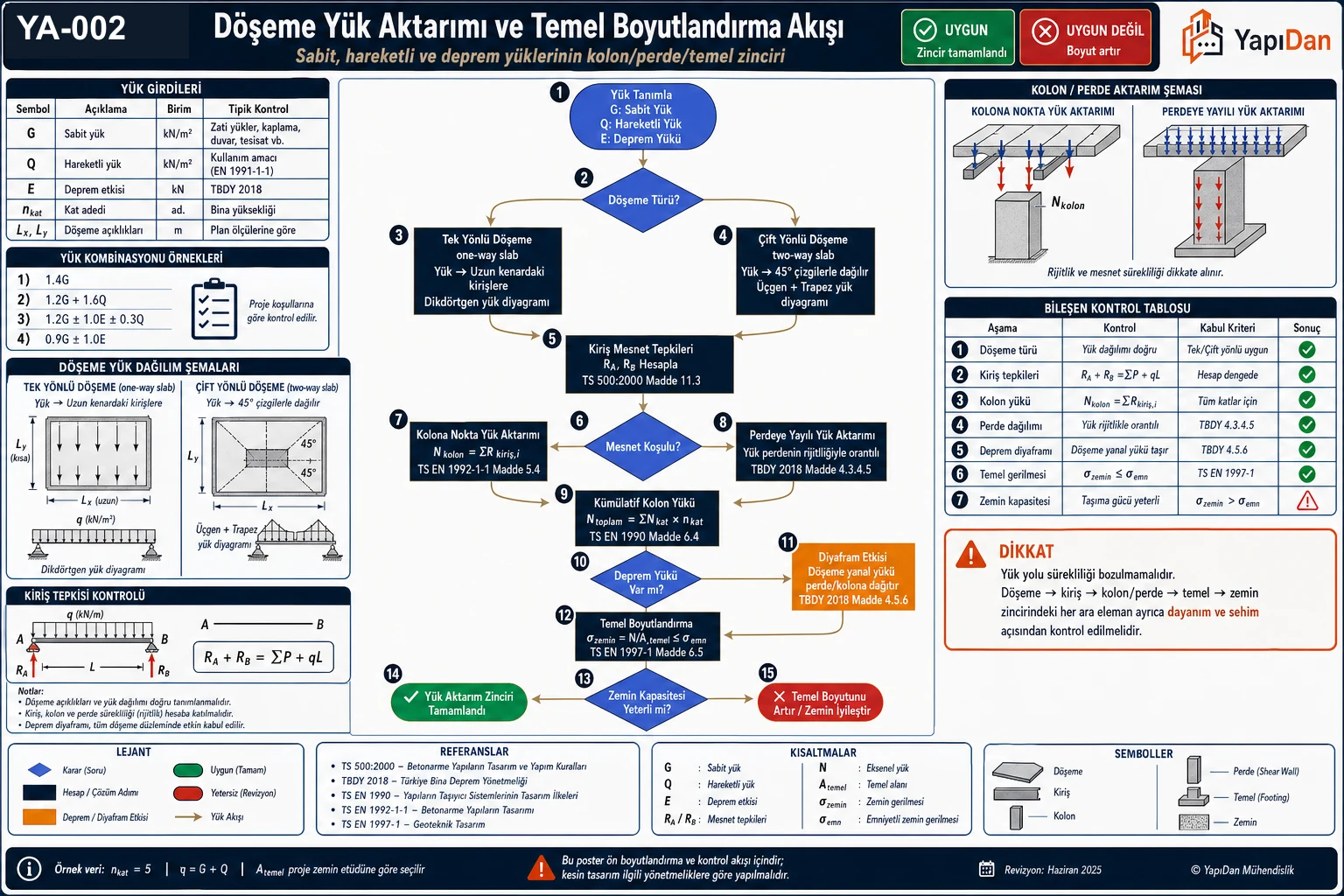

Yük Aktarım Zinciri Akış Diyagramı

Yönetmelik Referansları

Tablo 10: Yönetmelik Referansları

Kaynakça

1. İlgili Türk Standartları (TS) ve Avrupa Normları (EN)
2. TBDY 2018 — Türkiye Bina Deprem Yönetmeliği
3. İlgili ders kitapları ve teknik kaynaklar

Not: Bu makale eğitim amaçlıdır. Projelerde güncel yönetmelik ve standartlara başvurunuz.
