Etki Alanı (Tributary Area) Hesabı

Özet

Etki alanı (tributary area), bir taşıyıcı elemana yük toplayan döşeme veya çatı alanı olup tasarım yüklerinin elemanlar arasında dağıtılmasında temel araçtır. Tek yönlü döşemelerde ($L_y/L_x>2$) döşeme kısa doğrultuda çalışır ve yük uzun kenar boyunca uzanan kirişlere iletilir; çift yönlü döşemelerde ($L_y/L_x\le 2$) köşelerden çizilen 45° yük bölme çizgileriyle kirişlere üçgen ve trapez yük diyagramları oluşur. TS EN 1991-1-1:2002 Madde 6.3.1.2'ye göre konut, ofis, toplanma ve alışveriş alanlarında (Kategori A–D) büyük etki alanlarında ${\alpha }_A$, çok katlı yapıların kolon ve duvarlarında ${\alpha }_n$ azaltması uygulanabilir; depolama alanlarında (Kategori E) ${\alpha }_n$ kullanılmaz. Kolon konumuna göre (köşe/kenar/iç) etki alanı formülleri değişir ve çok katlı yapılarda kümülatif yük toplaması zemin katına artan basınç oluşturur.

Tanım ve Kavramsal Çerçeve

Etki alanı (tributary area), bir taşıyıcı elemana (kiriş, kolon, perde vb.) yük toplayan döşeme ya da çatı alanıdır. Eleman, bu alan üzerindeki tüm yükleri taşımaktan sorumludur.

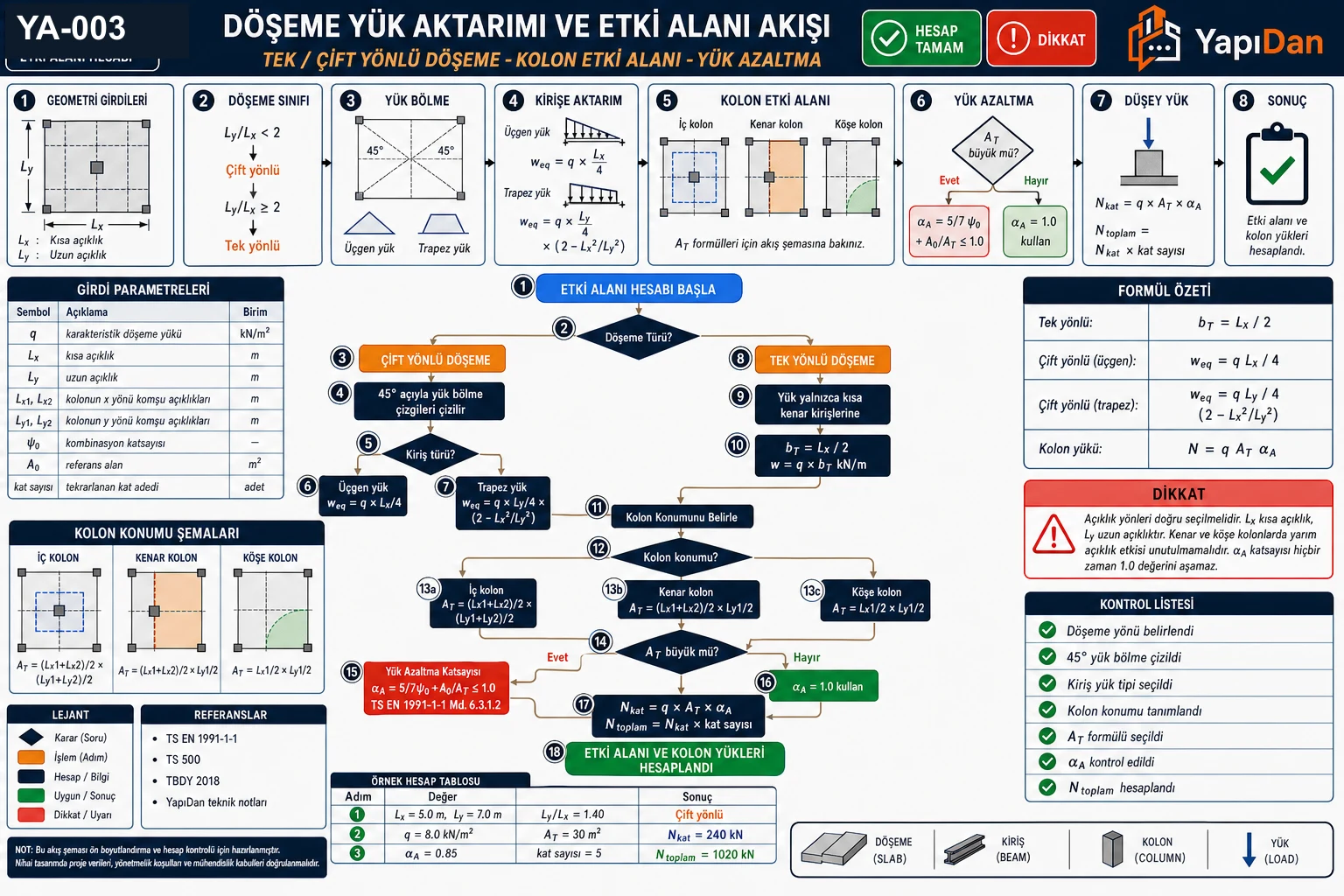

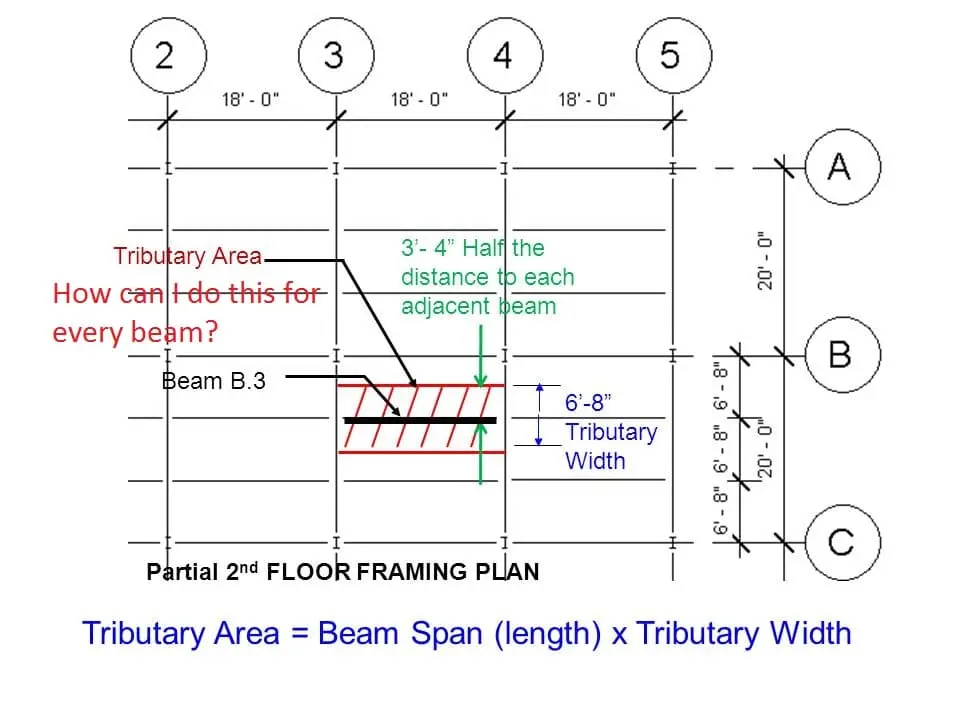

Etki genişliği (tributary width): Lineer elemanlar (kiriş) için etki alanının doğrusal ifadesi:

$$b_T=\frac{A_T}{L_{\text{eleman}}}\text{[m]}$$

Saha Notu: Türkiye'deki tipik konut yapılarında aks aralıkları genellikle 3,5–7,0 m arasındadır. Büyük açıklıklı alışveriş merkezleri ve endüstriyel yapılarda 9–15 m aks aralıkları görülmekte olup bu durumda etki alanı hesabı daha kritik hale gelmektedir.

Dikkat: Döşeme sisteminin tek yönlü mü, çift yönlü mu çalıştığının hatalı belirlenmesi, kirişlere aktarılan yüklerin %50'nin üzerinde yanılgıyla hesaplanmasına yol açabilir. $L_y/L_x$ oranı her panel için ayrı ayrı kontrol edilmelidir.

Yük Akışı Hiyerarşisi

Düşey yükler yapıda şu hiyerarşiyle aktarılır:

$$\text{Do¨s¸eme}\to \text{Kiris¸}\to \text{Kolon/Perde}\to \text{Temel}\to \text{Zemin}$$

Kirişsiz döşemelerde (flat slab) kiriş aşaması atlanarak döşeme doğrudan kolona yük iletir; bu durumda zımbalama (punching shear) kontrolü TS EN 1992-1-1:2004 Madde 6.4 uyarınca zorunludur.

Saha Notu: Karma kullanımlı binalarda zemin kat ticari, üst katlar konut olarak tasarlanan yapılarda her kat için ilgili kullanım kategorisi ayrı uygulanmalı ve hareketli yük değerleri buna göre seçilmelidir.

Tek Yönlü Döşemelerde Etki Alanı

Koşul: $L_y/L_x>2$ — TS EN 1992-1-1:2004 Madde 5.3.1(5)

Döşeme kısa doğrultuda ($L_x$) çalışır; yük uzun kenar boyunca uzanan kirişlere aktarılır. Her kiriş, iki yanındaki döşeme açıklıklarının yarısına kadar olan şeridi toplar. Kısa kenar kirişlerine döşemeden aktarılan yük bu kabulde ihmal edilir; bu kirişler yalnızca kendi öz ağırlıklarını taşır.

Kirişe etkiyen eşdeğer yayılı yük:

$$w=q\cdot b_T\text{[kN/m]}$$

Burada $q$ birim alan yükü (kN/m²) ve $b_T$ etki genişliğidir. Tek yönlü döşemede etki genişliği:

$$b_T=\frac{L_x}{2}\text{(kiris¸in bir yanındaki do¨s¸emeden)}$$

İç kirişte iki yandaki döşemelerin katkıları toplanır; eşit açıklıklarda $b_T=L_x$ olur.

Dikkat: $L_y/L_x$ oranını hesaplarken net açıklıklar değil, aks-aks mesafeleri kullanılır. Net açıklık kullanımı, oranı hatalı hesaplatır ve eleman sınıflandırmasını değiştirebilir.

Saha Notu: Türkiye'deki endüstriyel binalarda ve prefabrik döşemeli yapılarda tek yönlü döşeme son derece yaygındır. Özellikle TT veya Π kesitli prefabrik elemanlar içeren döşemelerde, ara kiriş yokluğunda etki alanı tüm plak genişliği olarak alınmalıdır.

Çift Yönlü Döşemelerde Etki Alanı

Koşul: $L_y/L_x\le 2$ — TS EN 1992-1-1:2004 Madde 5.3.1(5)

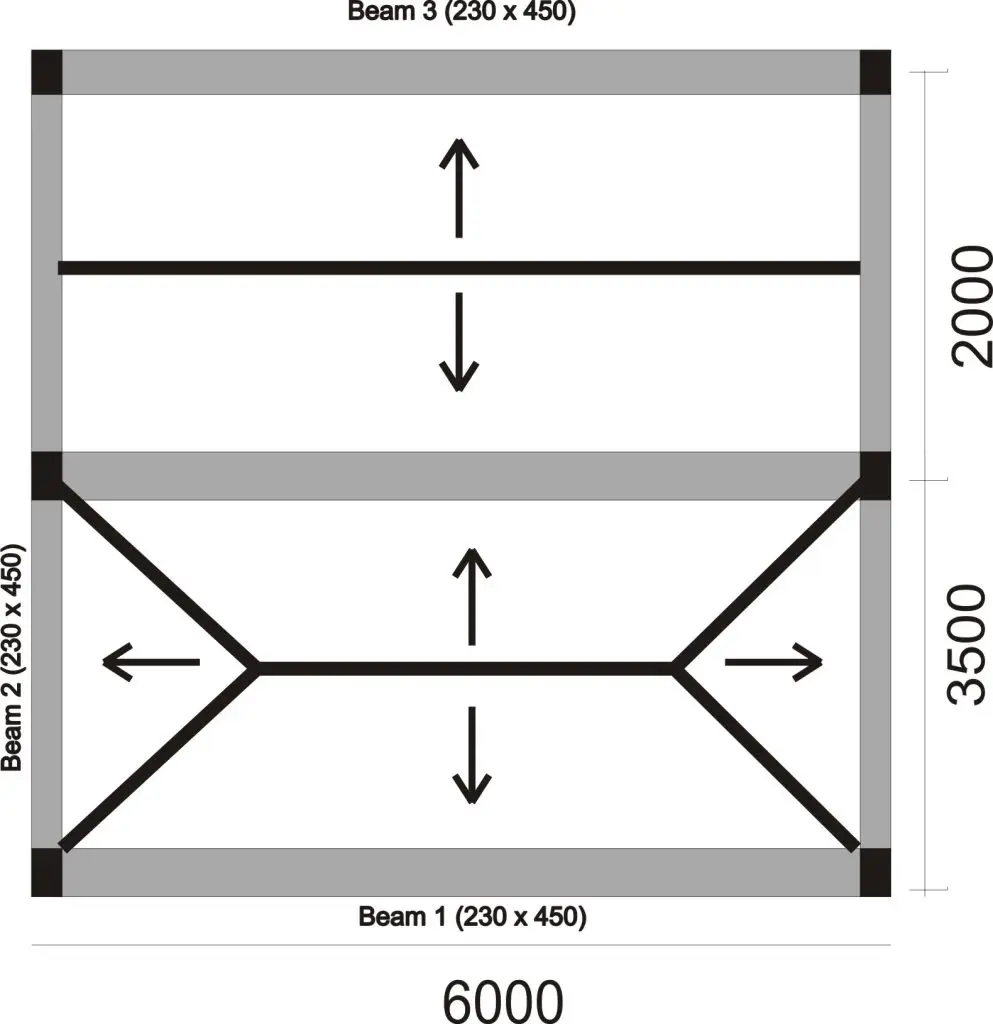

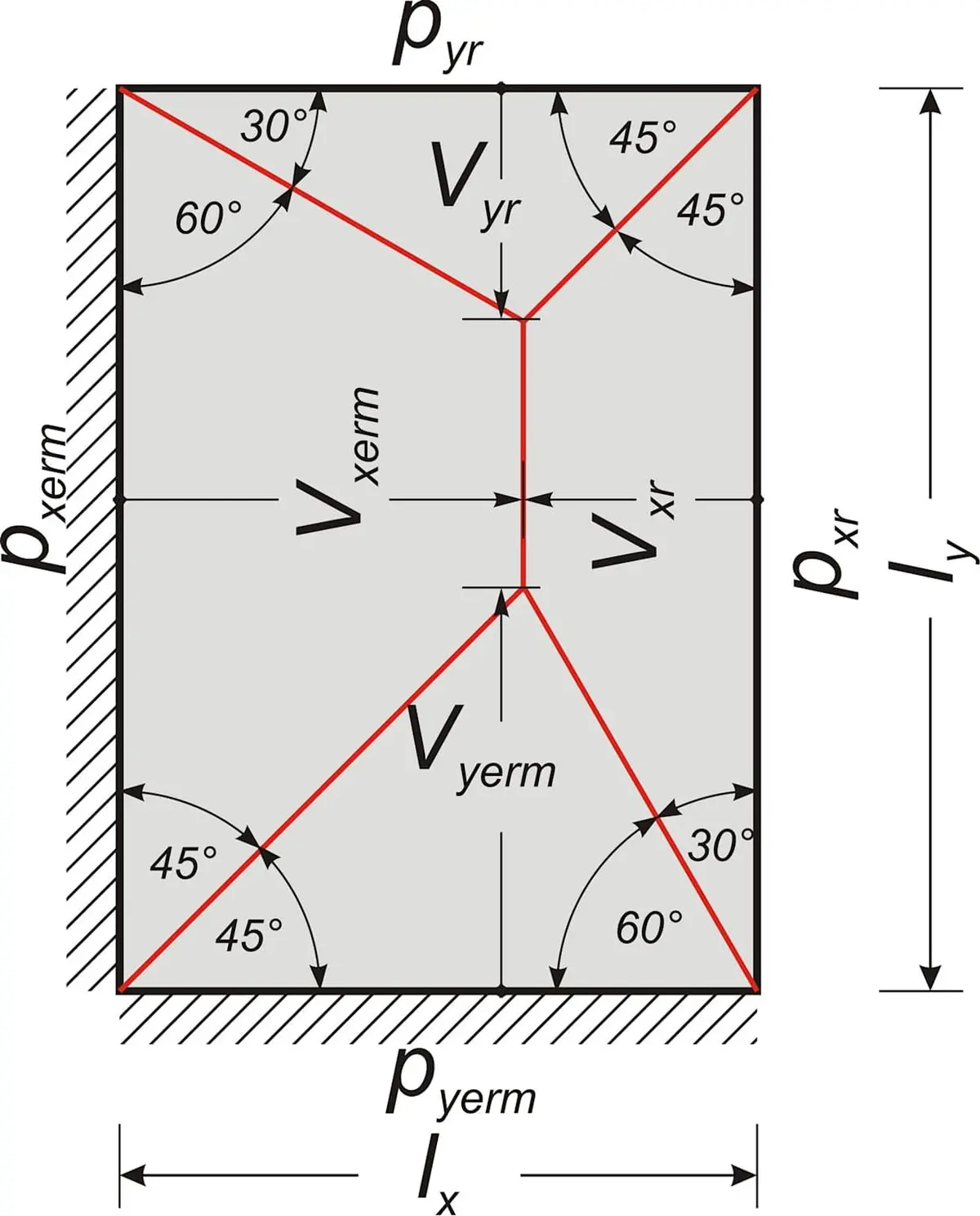

Köşelerden 45° açıyla yük bölme çizgileri çizilir. Bu çizgiler döşemeyi üçgen ve trapez bölgelere ayırır:

• Kısa kenar kirişi → Üçgen yük diyagramı
• Uzun kenar kirişi → Trapez yük diyagramı

Eşdeğer Dikdörtgen Yüke Dönüştürme

Üçgen ve trapez yükler, hesap kolaylığı için moment eşdeğerliğine göre tekdüze yüke dönüştürülür.

Kısa kenar kirişi (üçgen yük):

$$w_{eq,kısa}=q\cdot \frac{L_x}{4}\text{[kN/m]}$$

Uzun kenar kirişi (trapez yük):

$$w_{eq,uzun}=q\cdot \frac{L_x}{4}\cdot \left(2-\frac{L_x^2}{L_y^2}\right)\text{[kN/m]}$$

$w_{eq}=q\times \beta \times L_x$; burada ${\beta }_{uzun}=(1/4)(2-L_x^2/L_y^2)$

Saha Notu: Türkiye'de genel mimari planlamada en yaygın döşeme oranı 1,20–1,80 arasındadır. Özellikle konut projelerinde odaların boyutları bu aralığa düşmekte ve çift yönlü davranış çoğunlukla geçerli olmaktadır.

Dikkat: Eşdeğer yayılı yük formülleri moment eşdeğerliği esasına dayanır. Kesme kuvveti hesaplarında bu yaklaşık formüller kullanılmamalı; gerçek üçgen/trapez yük diyagramları baz alınmalıdır.

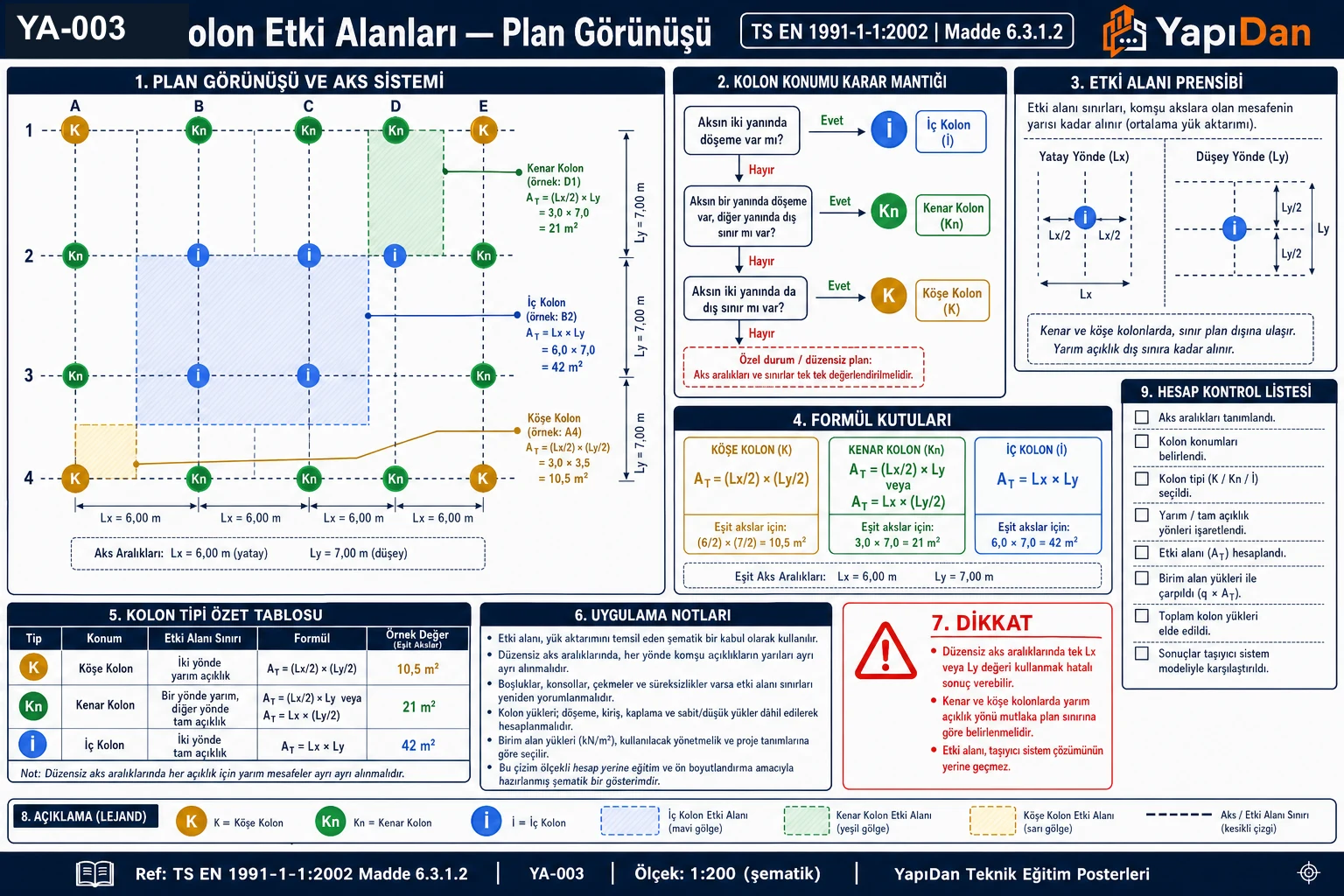

Kolon Etki Alanı

Bir kolon, kendisini çevreleyen döşeme panellerinin her birinden yarım-yarım pay alır. Etki alanı, çevre akslar ile kolonu çevreleyen panellerin orta nokta sınırlarıyla belirlenir.

İç kolon için genel formül:

$$A_{T,\text{kolon}}=\frac{L_{x1}+L_{x2}}{2}\times \frac{L_{y1}+L_{y2}}{2}$$

Saha Notu: Türkiye'de çok sayıda inşaat projesinde, köşe ve kenar kolonların etki alanı hesaplanırken dış akstan itibarenin yarı aralığı yerine tam aralık yanlışlıkla kullanılmaktadır. Bu hata, köşe kolonunu iç kolona eşdeğer büyüklükte hesaplatarak ciddi boyut eksikliğine yol açar.

Yük Azaltma Katsayısı

Büyük etki alanlarında hareketli yükün tamamının aynı anda etkimesi olasılığı düşüktür; bu nedenle TS EN 1991-1-1:2002 Madde 6.3.1.2'de tanımlanan alan azaltma katsayısı ${\alpha }_A$ ile hareketli yük azaltılabilir:

$$q_{k,\text{azaltılmıs¸}}={\alpha }_A\cdot q_k$$

Alan Tabanlı Azaltma (${\alpha }_A$)

$${\alpha }_A=\frac{5}{7}{\psi }_0+\frac{A_0}{A_T}\le 1,0$$

Burada:

• $A_0=10,0{\text{ m}}^2$ → Referans alan (TS EN 1991-1-1:2002 Madde 6.3.1.2)
• $A_T$ → Etki alanı [m²]
• ${\psi }_0$ → Yük birleşim katsayısı (TS EN 1990:2002 Tablo A1.1)

Not: Depolama ve endüstriyel alanlarda ${\psi }_0=1,0$ alındığından alan azaltması konut ve ofis alanlarına göre çok daha sınırlıdır; kat sayısına bağlı ${\alpha }_n$ azaltması ise bu alanlarda hiç kullanılmaz.

Kat Sayısına Göre Azaltma (${\alpha }_n$)

Çok katlı yapılarda, taşıyıcı elemanlara iletilen kümülatif hareketli yük için kat sayısı tabanlı azaltma (TS EN 1991-1-1:2002 Madde 6.3.1.2(11)):

$${\alpha }_n=\frac{2+(n-2){\psi }_0}{n}\text{(n > 2)}$$

Burada $n$, yük alan elemanın üzerindeki aynı kullanım kategorisindeki kat sayısıdır ($n>2$; iki katta azaltma yoktur).

Not: ${\alpha }_A$ döşeme ve kirişlerde, ${\alpha }_n$ çok katlı yapıların kolon ve duvarlarında kullanılır. Bir kolon yükünde iki katsayıyı çarparak birlikte kullanmak yerine yalnız birinin kullanılması güvenli tarafta kalır.

Dikkat: Kat sayısına bağlı ${\alpha }_n$ azaltması yalnız konut, ofis, toplanma ve alışveriş alanlarında (Kategori A–D) kolon ve duvarlar için tanımlıdır; depolama alanlarında (Kategori E) kullanılmaz.

Çok Katlı Yapılarda Kümülatif Yük Hesabı

Bir kolon, üzerinde bulunduğu tüm katların yüklerini toplar. Zemin kat kolonu en büyük düşey yükü taşıyan elemandır.

$$N_{\text{toplam}}=\sum _{i=1}^n\left(N_{\text{kolon},i}+N_{\text{kiris¸},i}+N_{\text{do¨s¸eme},i}\right)$$

Basitleştirilmiş yaklaşımda:

$$N_{\text{toplam}}=n\cdot q_d\cdot A_T\cdot {\alpha }_n$$

Burada $n$ toplam kat sayısı, $q_d$ hesap tasarım yükü (kN/m²) ve ${\alpha }_n$ kat azaltma katsayısıdır.

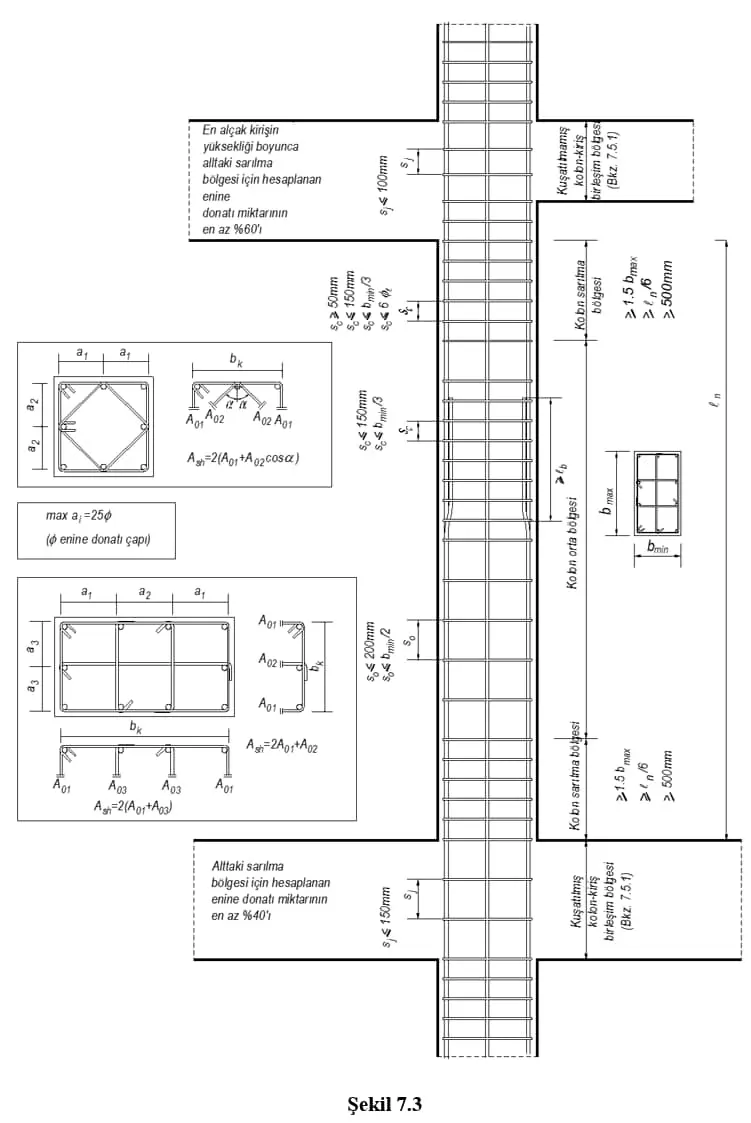

Saha Notu: Türkiye'de çok katlı betonarme binalarda kolon ön boyutlaması için sıklıkla kullanılan pratik kural: $A_{kolon}\ge N_{toplam}/(0,40\cdot f_{ck})$. TBDY 2018 Madde 7.3.1.2'de koşul $A_c\ge N_{dm}/(0,40f_{ck})$ olarak tanımlanmıştır. Ancak bu yalnızca ön boyutlama aşaması içindir; TS 500:2000 Madde 7.4 ve TBDY 2018 Bölüm 7 uyarınca ayrıntılı tasarım yapılması zorunludur.

Özel Durumlar

Konsol Plak

Konsol döşemelerde etki alanı yalnızca mesnet kirişine aktarılır:

$$A_{T,\text{konsol}}=L_{\text{konsol}}\times L_{\text{kiris¸}}$$

Dikkat: Türkiye'de balkon döşemeleri çoğunlukla konsol olarak düzenlenir. TS 498'de 10 m²'ye kadar balkonlar için hareketli yük 5,0 kN/m² olup konut odası değeri olan 2,0 kN/m²'nin 2,5 katıdır. Balkon kirişi ve mesnet bölgesi bu yüke göre boyutlandırılmalıdır.

Açıklığı Farklı Paneller

Aks aralıkları farklıysa her panel ayrı ayrı değerlendirilir:

$$A_T=\sum _j\frac{L_{x,j}}{2}\cdot \frac{L_{y,j}}{2}$$

Boşluklu Döşemeler

Merdiven boşluğu, asansör boşluğu gibi alanlarda net etki alanı kullanılır:

$$A_{T,\text{net}}=A_{T,\text{bru¨t}}-A_{\text{bos¸luk}}$$

Saha Notu: Türkiye'deki tipik konut yapılarında asansör boşluğu 2,0–3,5 m² ve merdiven boşluğu 6,0–12,0 m² arasında değişmektedir. Orta kolon konumuna yakın büyük bir boşluk, o kolonun etki alanını ve dolayısıyla yükünü önemli ölçüde azaltabilir.

Perde Duvarlar

Perde duvarlar, etki alanlarını doğrusal uzunlukları boyunca toplar:

$$w_{\text{perde}}=q\cdot b_T\text{[kN/m]}{N}_{\text{perde}}=w_{\text{perde}}\cdot L_{\text{perde}}$$

Türkiye'ye Özgü Saha Koşulları

Deprem Bölgesi ve TBDY 2018

Taşıyıcı sistem elemanlarının tasarımında deprem etkisini içeren yük birleşimleri TBDY 2018 Madde 4.4.4.1'de Denk. (4.11) ve (4.12) ile verilir:

$$G+Q+0,2S+E_d^{(H)}+0,3E_d^{(Z)}0,9G+H+E_d^{(H)}-0,3E_d^{(Z)}$$

Etki alanı tabanlı düşey yükler bu birleşimde $G$ (sabit) ve $Q$ (hareketli) olarak yer alır. Deprem hesabında kütle belirlenirken ise hareketli yük, konut ve işyerlerinde $n=0,3$ hareketli yük kütle katılım katsayısıyla alınır (TBDY 2018 Tablo 4.3).

Saha Notu: TBDY 2018'de eski deprem bölgeleri yerine, $S_{DS}$ ve bina kullanım sınıfına bağlı deprem tasarım sınıfı (DTS) kullanılır; $S_{DS}\ge 0,75$ olan sahalarda DTS = 1 veya 1a'dır (Tablo 3.2). Bu yüksek tehlikeli sahalarda kolon ve perde boyutlandırmasında deprem yük birleşimi çoğu zaman belirleyici olur; bu nedenle etki alanı tabanlı hesaplanan düşey yük, deprem analizi modeliyle tutarlı olmalıdır.

Don Derinliği ve Bölgesel Koşullar

Örnek Problemler

Problem 1 — Tek Yönlü Döşemede Kiriş Yükü

Veriler:

• Döşeme: $L_x=3,50\text{ m}$, $L_y=9,00\text{ m}$
• Toplam tasarım yükü: $q_d=8,0{\text{ kN/m}}^2$

İstenen: Uzun kenar kirişine (9,00 m) etkiyen eşdeğer yayılı yük

Çözüm:

Adım 1 — Döşeme oranı kontrolü (TS EN 1992-1-1:2004 Madde 5.3.1(5)):

$$\frac{L_y}{L_x}=\frac{9,00}{3,50}=2,57>2,0\Rightarrow \text{Tek yo¨nlu¨ do¨s¸eme}$$

Adım 2 — Etki genişliği:

$$b_T=\frac{L_x}{2}=\frac{3,50}{2}=1,75\text{ m}$$

Adım 3 — Eşdeğer yayılı yük:

$$w=q_d\cdot b_T=8,0\times 1,75=14,0\text{ kN/m}$$

Sonuç: Uzun kenar kirişi (9,00 m) tasarım yayılı yükü = 14,0 kN/m (döşemenin bir yanından). Kısa kenar kirişlerine döşemeden aktarılan yük tek yönlü kabulde ihmal edilir.

Problem 2 — Çift Yönlü Döşemede 6 Katlı İç Kolon Yükü

Veriler:

• Döşeme: $L_x=5,0\text{ m}$, $L_y=7,0\text{ m}$
• Sabit yük: $g_k=5,0{\text{ kN/m}}^2$; hareketli yük: $q_k=3,0{\text{ kN/m}}^2$ (Kategori B — Ofis)
• Kiriş: 30×60 cm; bina: 6 katlı iç kolon (B-2)

İstenen: (a) Kirişlere eşdeğer yükler, (b) İç kolonun tek kat yükü, (c) 6 katlı toplam kolon yükü

Çözüm:

Adım 1 — Döşeme oranı:

$$\frac{L_y}{L_x}=\frac{7,0}{5,0}=1,40\le 2,0\Rightarrow \text{C¸ift yo¨nlu¨ do¨s¸eme}$$

Adım 2 — Tasarım yükü (TS EN 1990:2002 Denklem 6.10):

$$q_d=1,35\times 5,0+1,50\times 3,0=6,75+4,50=11,25{\text{ kN/m}}^2$$

Adım 3 — Kısa kenar kirişi eşdeğer yükü:

$$w_{eq,kısa}=11,25\times \frac{5,0}{4}=14,06\text{ kN/m}$$

Adım 4 — Uzun kenar kirişi eşdeğer yükü:

$$w_{eq,uzun}=11,25\times 1,25\times \left(2-\frac{25}{49}\right)=14,06\times 1,490=20,95\text{ kN/m}$$

Adım 5 — İç kolon etki alanı (eşit akslar):

$$A_T=\frac{5,0+5,0}{2}\times \frac{7,0+7,0}{2}=5,0\times 7,0=35,0{\text{ m}}^2$$

Adım 6 — Tek kat kolon yükü:

$$N_{\text{kat}}=q_d\cdot A_T=11,25\times 35,0=393,75\text{ kN/kat}$$

Adım 7 — Kat azaltma katsayısı (n=6, ${\psi }_0=0,7$):

$${\alpha }_n=\frac{2+(6-2)\times 0,7}{6}=\frac{4,8}{6}=0,800$$

Adım 8 — Toplam kolon yükü (${\alpha }_n$ yalnızca hareketli yük bileşenine uygulanır):

$N_G=1,35\times 5,0\times 35,0=236,25\text{ kN/kat}$; $N_Q=1,50\times 3,0\times 35,0=157,5\text{ kN/kat}$

$$N_{\text{toplam}}=6\times (236,25+0,800\times 157,5)=6\times 362,25=2174\text{ kN}$$

Sonuç: Kısa kenar kirişi = 14,06 kN/m; Uzun kenar kirişi = 20,95 kN/m; İç kolon toplam yükü = 2174 kN

Problem 3 — 8 Katlı Karma Kullanımlı Bina, Boşluklu Panel

Veriler:

• Asimetrik akslar: $L_{x1}=L_{x2}=6,0\text{ m}$; $L_{y1}=4,5\text{ m}$, $L_{y2}=6,0\text{ m}$
• Merdiven boşluğu: $A_{\text{bos¸luk}}=3,0\times 4,5=13,5{\text{ m}}^2$
• Sabit yük: $g_k=6,0{\text{ kN/m}}^2$
• Zemin kat (D — Ticari): $q_{k,Z}=4,0{\text{ kN/m}}^2$; Üst katlar (A — Konut): $q_{k,A}=2,0{\text{ kN/m}}^2$
• Kolon öz ağırlığı: $N_{kol}=45\text{ kN/kat}$ (40×40 cm, h=3,0 m)

İstenen: (a) Net etki alanı, (b) Her kat tasarım yükü, (c) Zemin kat kolon toplam yükü

Çözüm:

Adım 1 — Brüt etki alanı (iç kolon):

$$A_{T,br\ddot{u}t}=\frac{6,0+6,0}{2}\times \frac{4,5+6,0}{2}=6,0\times 5,25=31,5{\text{ m}}^2$$

Adım 2 — Net etki alanı:

$$A_{T,net}=31,5-13,5=18,0{\text{ m}}^2$$

Adım 3 — Tasarım yükleri:

$$q_{d,Z}=1,35\times 6,0+1,50\times 4,0=8,10+6,00=14,10{\text{ kN/m}}^2$$ $$q_{d,A}=1,35\times 6,0+1,50\times 2,0=8,10+3,00=11,10{\text{ kN/m}}^2$$

Adım 4 — Kat azaltma katsayısı (n=8, ${\psi }_0=0,7$):

$${\alpha }_n=\frac{2+(8-2)\times 0,7}{8}=\frac{6,2}{8}=0,775$$

Adım 5 — Kümülatif yük:

Zemin kat: $N_Z=14,10\times 18,0=253,8\text{ kN}$

1.–7. kat (azaltılmış): $N_G=1,35\times 6,0\times 18=145,8$ kN/kat; $N_Q=1,50\times 2,0\times 18=54,0$ kN/kat

$$N_{A,i}=145,8+0,775\times 54,0=145,8+41,85=187,65\text{ kN/kat}$$

Kolon öz ağırlığı: $8\times 45=360\text{ kN}$

$$N_{\text{toplam}}=253,8+7\times 187,65+360,0=253,8+1313,6+360,0=1927\text{ kN}$$

Sonuç: Net etki alanı = 18,0 m² (brütten %43 az); Zemin kat kolon yükü = 1927 kN

Kontrol: TBDY 2018 Madde 7.3.1.2 uyarınca ön boyutlama: 40×80 cm kolon C30 ile $N_{max}=0,40\times 30\times 3200/10=3840\text{ kN}>1927\text{ kN}$ → Kesit yeterli ✓

Sık Yapılan Hatalar

Yönetmelik Referansları

Kaynaklar

1. TS EN 1991-1-1:2002 — CEN — Avrupa Standardizasyon Komitesi (Eurocode). Avrupa Komisyonu JRC — Eurocodes (eurocodes.jrc.ec.europa.eu)
2. TS EN 1992-1-1:2004 — CEN — Avrupa Standardizasyon Komitesi (Eurocode). Avrupa Komisyonu JRC — Eurocodes (eurocodes.jrc.ec.europa.eu)
3. TS 498 — TSE — Türk Standardları Enstitüsü. Türk Standardları Enstitüsü (tse.org.tr)
4. TS 500:2000 — TSE — Türk Standardları Enstitüsü. Türk Standardları Enstitüsü (tse.org.tr)
5. TS EN 1990:2002 — CEN — Avrupa Standardizasyon Komitesi (Eurocode). Avrupa Komisyonu JRC — Eurocodes (eurocodes.jrc.ec.europa.eu)
6. TBDY 2018 — AFAD / T.C. Çevre, Şehircilik ve İklim Değişikliği Bakanlığı. Resmî Gazete — Türkiye Bina Deprem Yönetmeliği (18.03.2018)
