Moment Dağıtım Yöntemi (Cross Yöntemi)

Bilgisayar öncesi dönemin en güçlü el hesabı aracı olan moment dağıtım yöntemi, Hardy Cross tarafından 1930 yılında ASCE Transactions dergisinde yayımlanmıştır. Hiperstatik kirişler ve çerçeveleri iteratif toplama ve çarpma işlemleriyle çözen bu yöntem; TS 500:2000 Madde 5.5.2 kapsamında geçerli bir lineer elastik analiz tekniğidir. TBDY 2018 Tablo 4.2'deki etkin kesit rijitlikleriyle birlikte deprem hesaplarında da doğrudan uygulanabilmektedir.

1. Tarihsel Arka Plan
2. Temel Kavramlar
3. Yöntemin Uygulama Adımları
4. Ankastre Uç Momentleri
5. Sürekli Kirişlerde Uygulama
6. Çerçeve Uygulamaları
7. Sway Çerçeveler
8. Türkiye Mevzuatı Bağlamı
9. Çözümlü Örnekler
10. Sık Yapılan Hatalar

1. Tarihsel Arka Plan

Hardy Cross (1885–1959), Virginia ve Illinois Üniversitelerinde görev yapmış Amerikalı bir inşaat mühendisidir. 1930'da yayımladığı "Analysis of Continuous Frames by Distributing Fixed-End Moments" başlıklı makale, yapısal analizde devrim niteliği taşımıştır. Yöntem, o güne dek yüzlerce denklem gerektiren üç-moment denklemi ve Castigliano yöntemlerinin yerini alarak yalnızca iteratif toplama ve çarpma işlemleriyle hiperstatik sistem çözümüne olanak tanımıştır.

Türkiye'de 1960–1990 dönemi betonarme projelerinin büyük çoğunluğu bu yöntemle çözülmüştür. Günümüzdeki önemi şu başlıklarda sürmektedir:

• Yazılım çıktılarının el hesabıyla bağımsız doğrulanması
• Rijitliği yüksek elemanlara daha fazla moment gittiğini kavrayan fiziksel sezgi geliştirilmesi
• Küçük ve orta ölçekli projelerde hızlı ön boyutlandırma
• İMO ve benzeri sınav alanlarında zorunlu bilgi

Saha Notu: 4708 sayılı Yapı Denetimi Kanunu kapsamında statik raporlara el hesabı doğrulama eklenmesi giderek yaygınlaşmaktadır. Moment dağıtım yöntemi bu amaçla en pratik el hesabı tekniğidir.

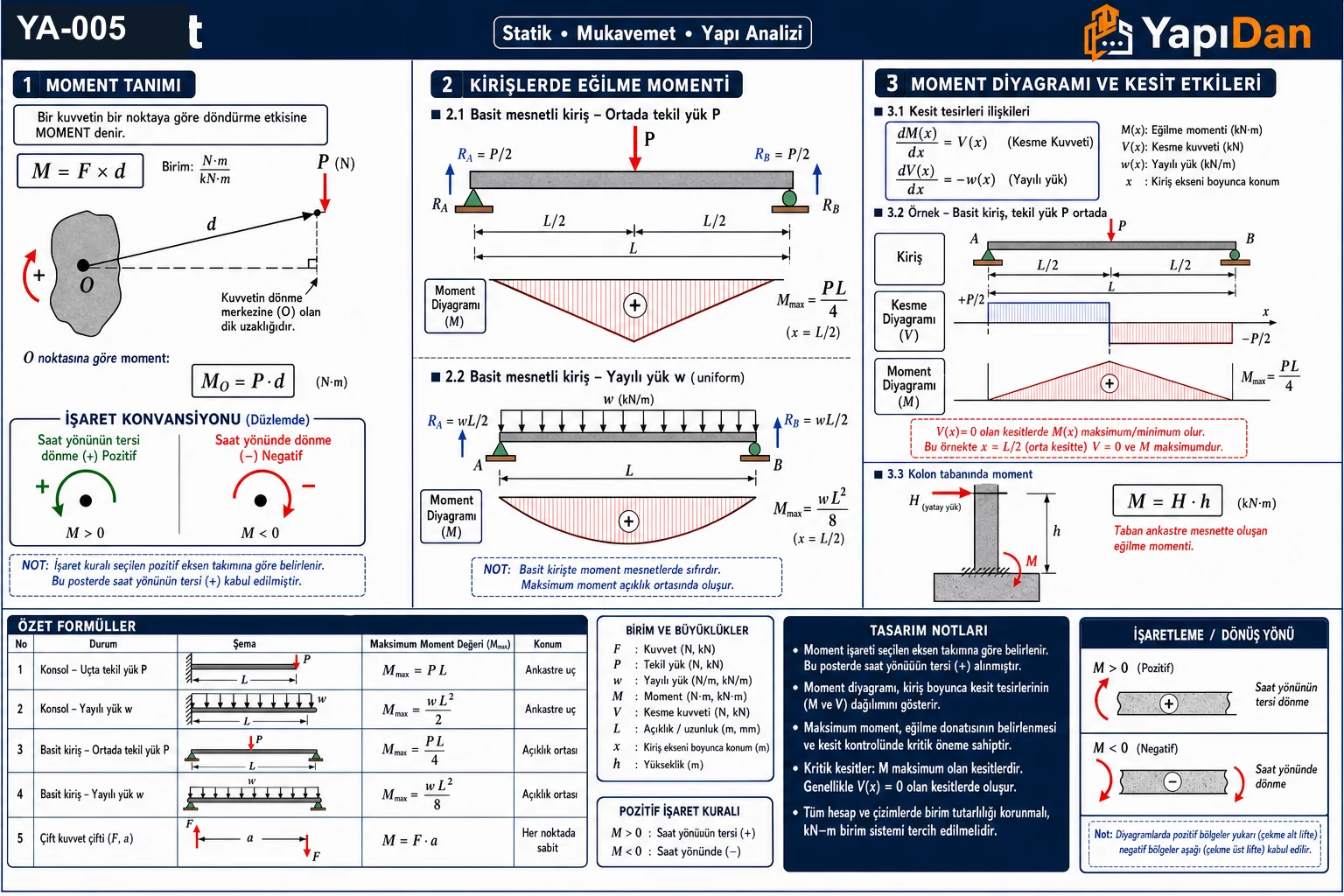

2. Temel Kavramlar

2.1 Eğilme Rijitliği

Bir çubuğun eğilme rijitliği, yakın ucunda birim dönme ($\theta = 1$ rad) oluşturmak için gereken momenti ifade eder.

Uzak uç ankastre ise:

$K = \frac{4EI}{L}$

Uzak uç menteşeli/serbest ise (modifiye rijitlik):

$K_{mod} = \frac{3EI}{L}$

Hesaplamalarda mutlak $EI$ yerine göreli rijitlik ($k = I/L$) kullanılması tercih edilir; $E$ sabit kabul edildiğinde bu sadeleştirme doğrudur.

TBDY 2018 Tablo 4.2 — Deprem Hesabı İçin Etkin Kesit Rijitlik Katsayıları:

Tablo 1: Eğilme Rijitliği

Dikkat: Deprem hesaplarında TBDY 2018 Tablo 4.2'deki etkin rijitliklerin kullanımı zorunludur. Brüt kesit rijitliği ile yapılan analiz deprem periyodunu hatalı (küçük) hesaplar.

2.2 Dağıtım Faktörü (DF)

Bir düğüm noktasının serbest bırakıldığında, dengesiz momentin her bir çubuğa dağılma oranıdır. Rijitliği yüksek çubuklar daha fazla moment alır.

$DF_{ik} = \frac{K_{ik}}{\sum_{j} K_{ij}}$

Tablo 2: Dağıtım Faktörü (DF)

Dikkat: Her düğümde $\sum DF = 1$ olması zorunludur. $\sum DF \neq 1$ durumunda hesabın tümü hatalıdır.

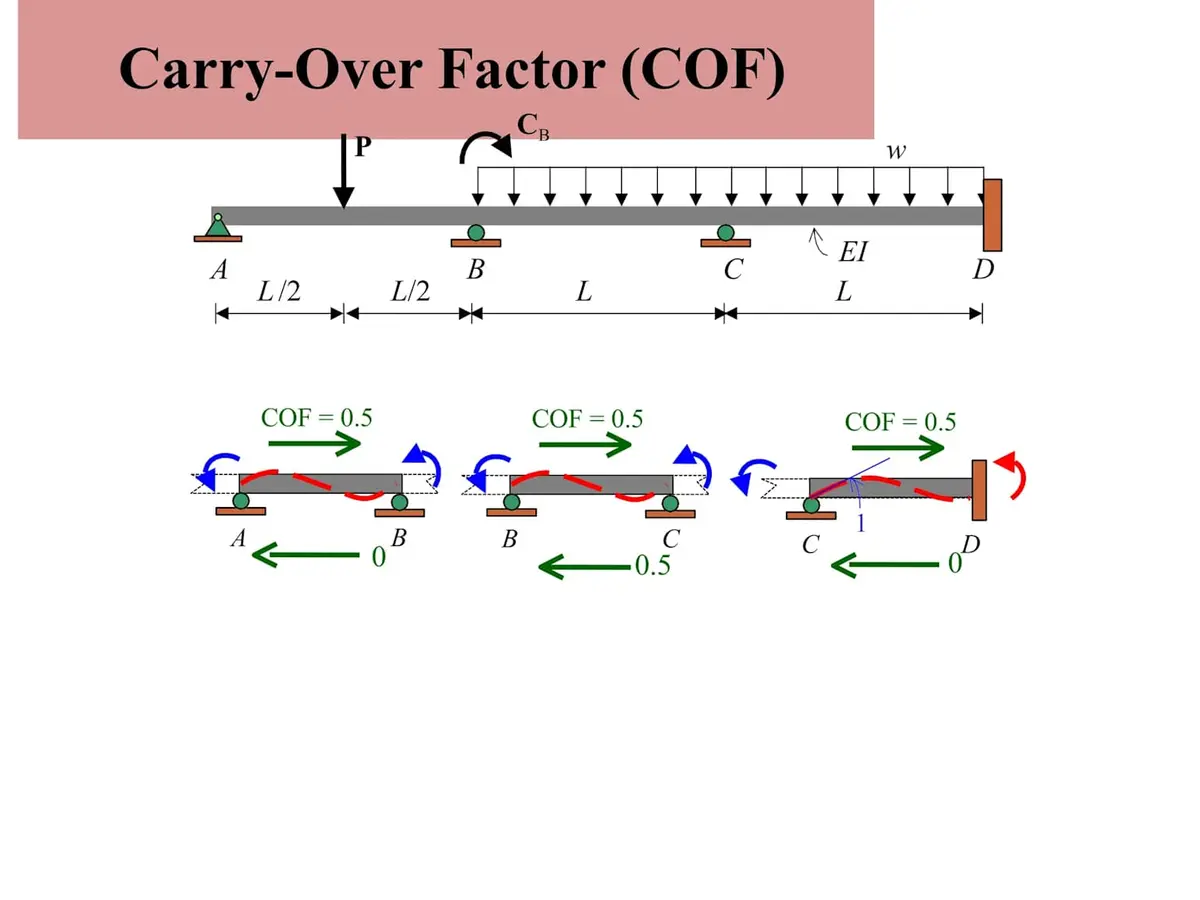

2.3 Taşıma Faktörü (COF)

Bir elemanın yakın ucuna uygulanan dağıtım momentinin uzak uca taşınan oranıdır.

$COF = +\frac{1}{2} \quad \text{(uzak uç ankastre)}$

$COF = 0 \quad \text{(uzak uç menteşeli/serbest)}$

Taşıma momenti, dağıtılan momentle aynı işarette uygulanır; işaret değişmez.

Saha Notu: Modifiye rijitlik ($K = 3EI/L$) ve $COF = 0$ kombinasyonu kullanıldığında iterasyon sayısı yaklaşık yarıya iner. Menteşeli uçlu elemanlarda bu modifikasyon mutlaka uygulanmalıdır.

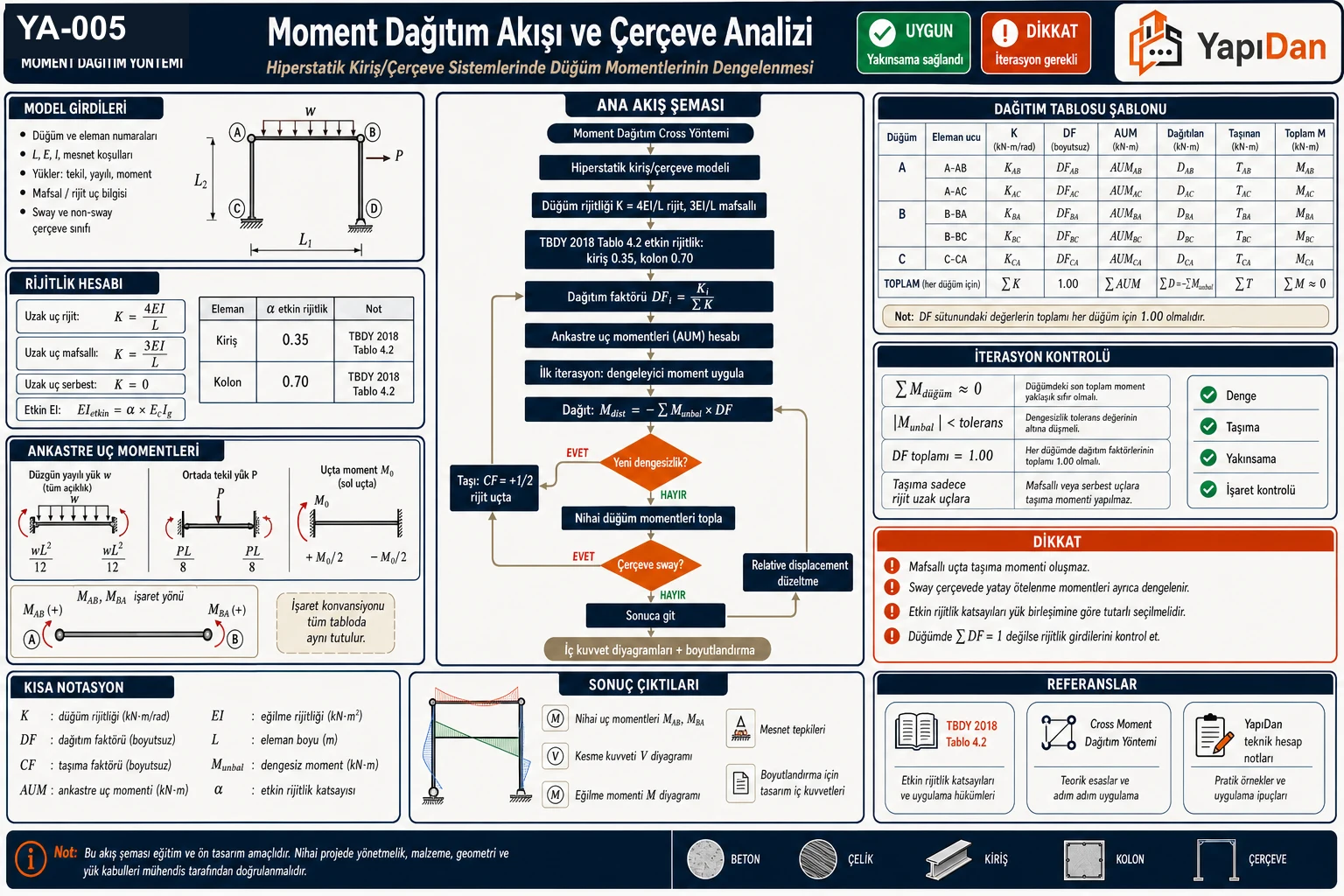

3. Yöntemin Uygulama Adımları

Adım 1: Tüm düğümleri ankastre kabul et (kilitle).

Adım 2: Her açıklıktaki yükler için ankastre uç momentlerini (FEM) hesapla.

Adım 3: Her eleman için rijitlik hesapla:

• Uzak uç ankastre: $K = 4EI/L$
• Uzak uç menteşeli: $K_{mod} = 3EI/L$

Adım 4: Her düğümde $DF_{ik} = K_{ik}/\sum K$ hesapla; $\sum DF = 1$ kontrolü yap.

Adım 5: Düğümdeki net FEM dengesizliğini her elemana DF ile orantılı dağıt. Dağıtılan moment = $-\text{Dengesizlik} \times DF$.

Adım 6: Dağıtılan momentlerin COF katını karşı uca taşı.

Adım 7: Kalan moment $0{,}01 \times M_{max}$ değerinin altına düşene kadar Adım 5–6'yı tekrarla. Genellikle 3–5 iterasyon yeterlidir.

Adım 8: Son uç momentlerini hesapla:

$M_{ij} = FEM_{ij} + \sum \text{Dağıtılan}_{ij} + \sum \text{Taşınan}_{ij}$

Adım 9: Kontrol — her düğümde $\sum M = 0$ sağlanmalıdır.

4. Ankastre Uç Momentleri (FEM)

İşaret kuralı: Sol uca göre saat yönü karşısı (anti-saat yön) pozitiftir.

Tablo 3: Ankastre Uç Momentleri (FEM)

$a$ = sol destekten yük noktasına uzaklık; $b = L - a$. Kaynak: Hibbeler, Structural Analysis 10th Ed., Tablo 11-1.

Dikkat: FEM formülünü seçmeden önce yükleme şeması mutlaka çizilmeli; $a$ ve $b$ mesafeleri doğru tanımlanmalıdır.

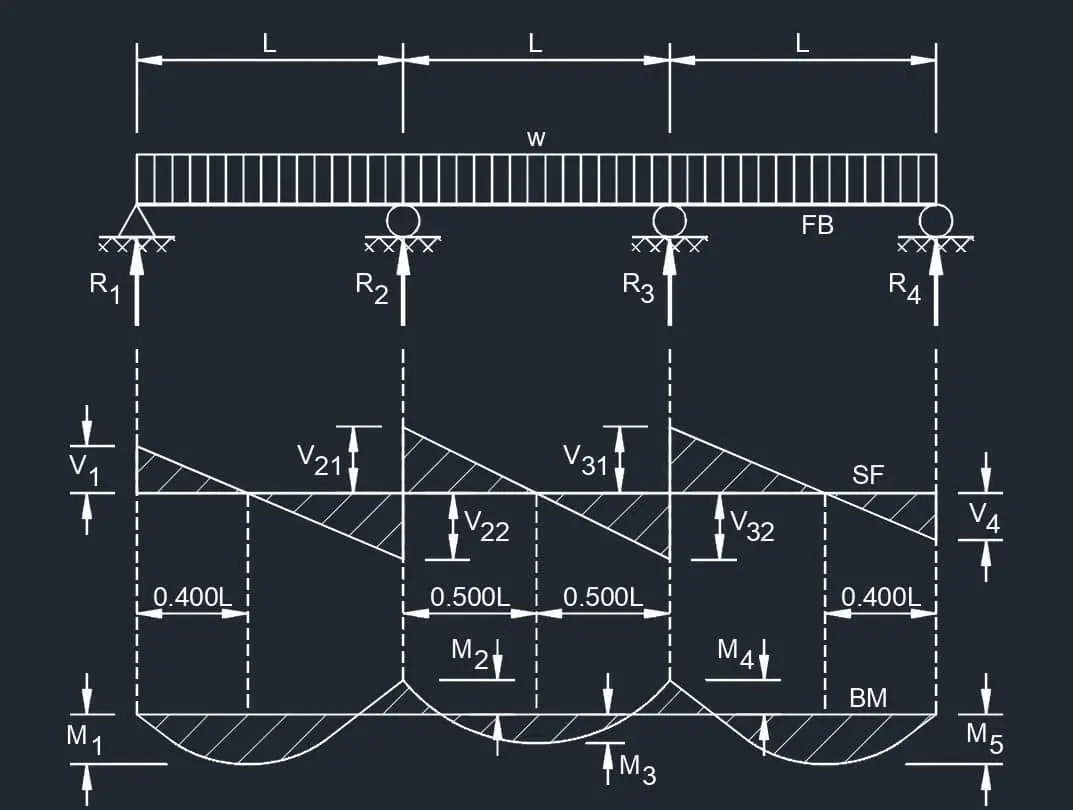

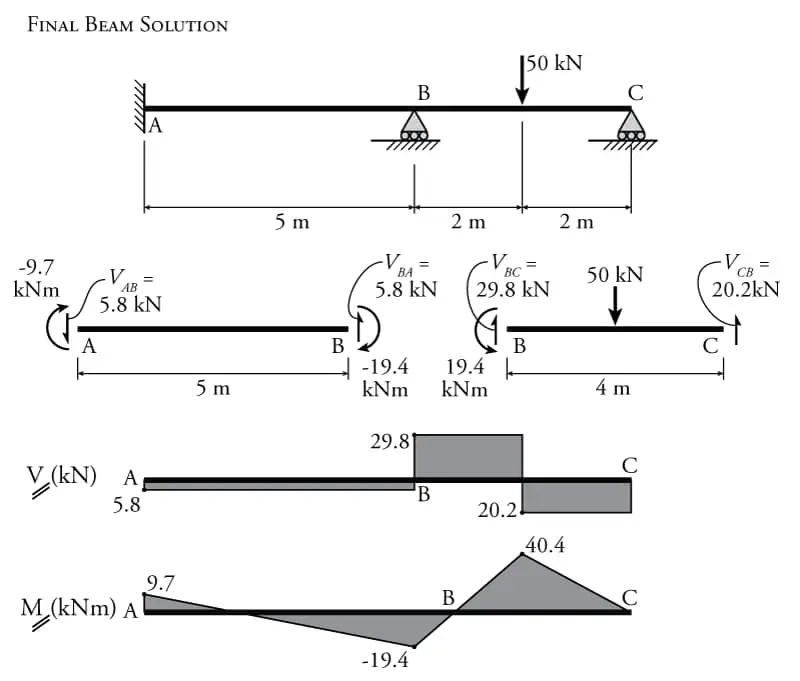

5. Sürekli Kirişlerde Uygulama

Türkiye'deki betonarme yapılarda sürekli kirişler son derece yaygındır. TS 500:2000 Madde 5.5.2, bu sistemlerin doğrusal elastik analiz ile çözülmesini öngörmektedir.

Simetri kullanımı: Simetrik yüklemeli simetrik kirişlerde yalnızca yarısı çözülür. Simetri eksenindeki düğümde $COF = 0$ alınır.

Mesnet koşulları:

• Ankastre mesnet: $DF = 0$, $COF = 1/2$
• Basit mesnet (menteşe/mafsallı): $K = 3EI/L$, $COF = 0$ kullan
• Serbest uç (konsol): Statik olarak ayrıca çözülür

İterasyon yakınsama hızı:

Her iterasyonda taşınan momentler geometrik olarak azalır. $n$. iterasyon sonrası kalan hata:

$\varepsilon_n \approx \left(\frac{1}{2}\right)^n \times M_{başlangıç}$

Tablo 4: Sürekli Kirişlerde Uygulama

Dikkat: TS 500:2000 kapsamında genel kabul gören kriter: kalan dengesizlik $< 0{,}01 \times M_{max}$. Bu genellikle 4–6 iterasyonla sağlanır.

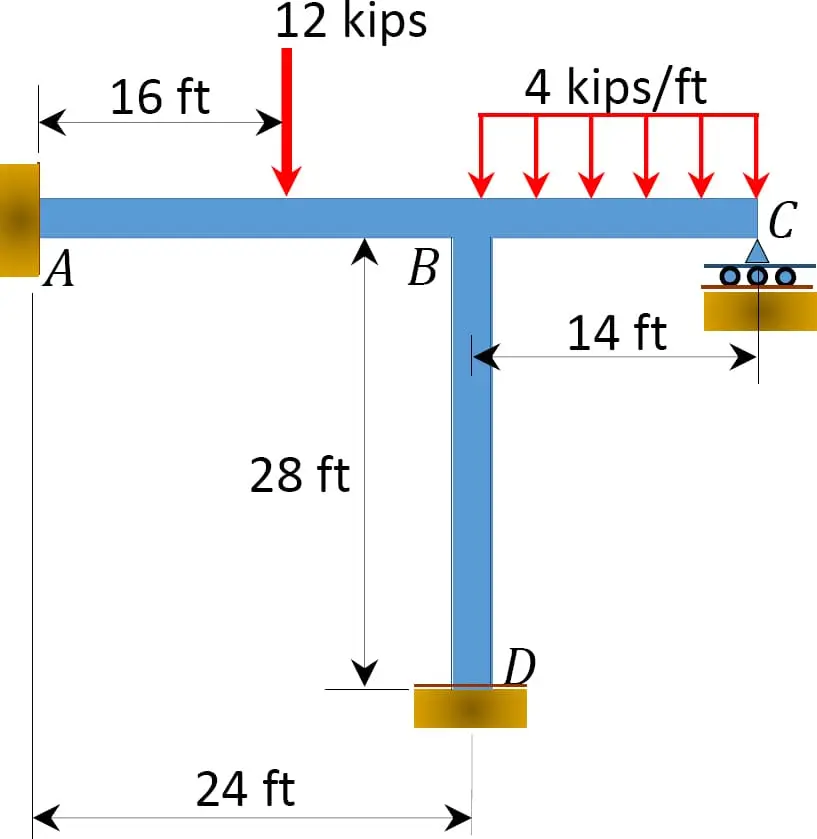

6. Çerçeve Uygulamaları

Yanal Deplasmanı Olmayan Çerçeveler (No-Sway)

Yatay yük yoksa veya çerçeve geometrisi simetrikse yanal deplasman oluşmaz. No-sway çerçevelerde moment dağıtım yöntemi doğrudan uygulanır; kirişler ve kolonlar birlikte tabloya dahil edilir.

Bir düğüme birden fazla eleman bağlıysa:

$DF_{eleman} = \frac{K_{eleman}}{K_{kiriş1} + K_{kiriş2} + K_{kolon1} + K_{kolon2} + \cdots}$

Saha Notu: Zemin kat kolon altları ankastre; üst kat kolonlarının üst uçları kiriş-kolon rijit birleşimlerde hesaba katılarak DF hesaplanır. Türkiye'deki tipik binaların zemin kat kolon altları ankastre olarak modellenir.

7. Sway Çerçeveler

Yatay yük veya asimetri varsa çerçeve yanal deplasman yapar (sway). Çözüm iki aşamalıdır.

Aşama 1 — No-Sway Çözümü: Yapay mesnet eklenerek yanal hareket engellenir; standart moment dağıtımı uygulanır. Yapay mesnet reaksiyonu $R$ hesaplanır.

Aşama 2 — Sway Düzeltme Çözümü: Varsayılan bir sway ($\Delta$) uygulanarak yeni tablo oluşturulur. Bu tablodaki reaksiyon $R'$ hesaplanır:

$k = -\frac{R}{R'}$

Toplam çözüm:

$M_{toplam} = M_{no-sway} + k \cdot M_{sway}$

Sway FEM değerleri (sabit uçlu kolon, $\Delta$ kaydırma):

$FEM_{sway} = \pm \frac{6EI\Delta}{L^2}$

Dikkat: Sway çerçevelerde tek aşamalı no-sway çözümü ciddi hata kaynağıdır. Deprem veya rüzgar etkisindeki çerçevelerde sway etkisi mutlaka hesaba katılmalıdır.

8. Türkiye Mevzuatı Bağlamı

TS 500:2000 ile İlişki

TS 500:2000 Madde 5.5.2, iç kuvvetlerin hesabında doğrusal elastik analiz yöntemlerinin esas alınacağını belirtmektedir. Moment dağıtım yöntemi bu kapsamda tam uyumludur.

TS 500:2000 Madde 6.2 — Moment Yeniden Dağılımı: Yeterli sünekliğe sahip kesitlerde elastik analiz mesnet momentleri %15'e kadar azaltılabilir:

$\delta \geq 0{,}44 + 1{,}25 \frac{x}{d} \quad (C_{25}-C_{45})$

$x$ = tarafsız eksen derinliği, $d$ = faydalı yükseklik.

TBDY 2018 ile İlişki

Moment dağıtım yöntemi, TBDY 2018 Bölüm 4 kapsamındaki Eşdeğer Deprem Yükü Yöntemi ile uyumlu bir el hesabı tekniğidir. Uygulanırken:

1. Kesit rijitlikleri TBDY 2018 Tablo 4.2'den alınmalı (kirişler: $0{,}35 \, EI_0$)
2. Deprem yükleri TBDY 2018 Bölüm 4.3 kapsamında hesaplanmalı
3. Yük kombinasyonları TBDY 2018 Tablo 4.1 ve TS EN 1990 kapsamında oluşturulmalı

Tasarım Yük Kombinasyonları

Tablo 5: Tasarım Yük Kombinasyonları

Beton Sınıfları ve Elastisite Modülleri

Tablo 6: Beton Sınıfları ve Elastisite Modülleri

9. Çözümlü Örnekler

Örnek 1 — İki Açıklıklı Sürekli Kiriş (Her İki Ucu Ankastre)

Veriler:

• A–B–C sürekli kirişi; $L_{AB} = L_{BC} = 6$ m, $EI$ sabit
• AB açıklığında $w = 20$ kN/m (tam açıklık yayılı yük); BC açıklığı yüksüz
• A ve C ankastre; B serbest dönebilir

FEM Hesabı:

$FEM_{AB} = +\frac{wL^2}{12} = +\frac{20 \times 36}{12} = +60{,}0 \text{ kNm}$

$FEM_{BA} = -60{,}0 \text{ kNm} \quad FEM_{BC} = FEM_{CB} = 0$

Rijitlik ve DF (EI sabit):

$K_{BA} = K_{BC} = \frac{4EI}{6} = 0{,}667 \, EI$

$DF_{BA} = DF_{BC} = \frac{0{,}667}{0{,}667 + 0{,}667} = 0{,}500$

A ve C ankastre: $DF_{AB} = DF_{CB} = 0$

Moment Dağıtım Tablosu:

Tablo 7: Örnek 1 — İki Açıklıklı Sürekli Kiriş (Her İki Ucu Ankastre)

Sonuç: $M_{AB} = +75{,}0$ kNm; $M_{BA} = -30{,}0$ kNm; $M_{BC} = +30{,}0$ kNm; $M_{CB} = +15{,}0$ kNm

Denge kontrolü (B): $M_{BA} + M_{BC} = -30 + 30 = 0$ ✓

Örnek 2 — Üç Açıklıklı Sürekli Kiriş (Menteşeli Uç)

Veriler:

• A–B–C–D kirişi; $L_{AB} = 4$ m ($w = 30$ kN/m), $L_{BC} = 5$ m ($P = 100$ kN ortada), $L_{CD} = 4$ m ($w = 20$ kN/m)
• A ankastre; D basit mesnet (menteşe); $EI$ sabit

FEM Hesabı:

$FEM_{AB} = +\frac{30 \times 16}{12} = +40{,}00 \text{ kNm} \quad FEM_{BA} = -40{,}00 \text{ kNm}$

$FEM_{BC} = +\frac{100 \times 5}{8} = +62{,}50 \text{ kNm} \quad FEM_{CB} = -62{,}50 \text{ kNm}$

$FEM_{CD} = +\frac{20 \times 16}{12} = +26{,}67 \text{ kNm} \quad FEM_{DC} = -26{,}67 \text{ kNm}$

Rijitlikler (D menteşeli → modifiye):

Tablo 8: Örnek 2 — Üç Açıklıklı Sürekli Kiriş (Menteşeli Uç)

Dağıtım Faktörleri:

B düğümü: $\sum K = 1{,}000 + 0{,}800 = 1{,}800 \, EI$

$DF_{BA} = \frac{1{,}000}{1{,}800} = 0{,}556 \quad DF_{BC} = \frac{0{,}800}{1{,}800} = 0{,}444$

C düğümü: $\sum K = 0{,}800 + 0{,}750 = 1{,}550 \, EI$

$DF_{CB} = \frac{0{,}800}{1{,}550} = 0{,}516 \quad DF_{CD} = \frac{0{,}750}{1{,}550} = 0{,}484$

3 iterasyon sonrası nihai sonuçlar (yaklaşık):

$M_{AB} \approx +31{,}0 \text{ kNm} \quad M_{BA} = M_{BC} \approx \pm 57{,}9 \text{ kNm (B mesnet momenti)}$

$M_{CB} = M_{CD} \approx \pm 50{,}2 \text{ kNm (C mesnet momenti)} \quad M_{DC} \approx 0 \text{ (menteşe)}$

Denge kontrolleri: B: $-57{,}9 + 57{,}9 = 0$ ✓ | C: $-50{,}2 + 50{,}2 \approx 0$ ✓

Örnek 3 — Çerçeve Analizi (No-Sway, Konsol Dahil)

Veriler:

• İki katlı no-sway çerçeve; göreli rijitlikler: Kiriş AB ($L = 5$ m, $I = 2I_0$), Kiriş BC ($L = 4$ m, $I = 2I_0$), Sol kolon BE ($L = 4$ m, $I = I_0$)
• Yüklemeler: AB'de $w = 2$ kN/m; BC'de $w = 2$ kN/m; BD konsolun ucunda $P = 8$ kN
• E, F ankastre; A, C basit mesnet

FEM ve konsol ön işlem:

$FEM_{AB} = \pm \frac{2 \times 25}{12} = \pm 4{,}167 \text{ kNm} \quad FEM_{BC} = \pm \frac{2 \times 16}{12} = \pm 2{,}667 \text{ kNm}$

BD konsol momenti B'ye dışarıdan uygulanır: $M_{BD} = -8 \times 3 = -24{,}0$ kNm

Modifiye rijitlikler (A ve C menteşeli):

$K_{BA} = \frac{3 \times 2I_0}{5} = 1{,}200 \, EI_0 \quad K_{BC} = \frac{3 \times 2I_0}{4} = 1{,}500 \, EI_0 \quad K_{BE} = \frac{4 \times I_0}{4} = 1{,}000 \, EI_0$

B düğümü: $\sum K_B = 1{,}200 + 1{,}500 + 1{,}000 = 3{,}700 \, EI_0$

$DF_{BA} = 0{,}324 \quad DF_{BC} = 0{,}405 \quad DF_{BE} = 0{,}270$

B düğümü toplam dengesizliği (1. iterasyon):

$\Delta_B = FEM_{BA} + FEM_{BC} + M_{BD} = -4{,}167 + 2{,}667 + (-24{,}000) = -25{,}5 \text{ kNm}$

1. Dağıtım:

$\Delta M_{BA} = +25{,}5 \times 0{,}324 = +8{,}26 \text{ kNm}$ $\Delta M_{BC} = +25{,}5 \times 0{,}405 = +10{,}33 \text{ kNm}$ $\Delta M_{BE} = +25{,}5 \times 0{,}270 = +6{,}89 \text{ kNm}$

3 iterasyon sonrası yaklaşık nihai momentler:

Tablo 9: Örnek 3 — Çerçeve Analizi (No-Sway, Konsol Dahil)

B denge kontrolü: $M_{BA} + M_{BC} + M_{BE} + M_{BD} \approx 4{,}1 + 10{,}3 + 9{,}3 - 24{,}0 \approx -0{,}3 \approx 0$ ✓

TS 500:2000 Uygulaması: B mesnet momenti (~24 kNm), kolon-kiriş birleşim bölgesinde TS 500:2000 Madde 7.4 ile kontrol edilmelidir. TBDY 2018 Madde 7.3.8, özel moment aktaran çerçevelerde birleşim momentinin sınır değerlerine uygunluğunu zorunlu kılar.

10. Sık Yapılan Hatalar

Tablo 10: Sık Yapılan Hatalar

Parametre Özet Tablosu

Tablo 11: Notasyon ve Semboller

Kaynaklar ve İlgili Standartlar

Tablo 12: Kaynaklar ve İlgili Standartlar
