Temel Altı Zemin İyileştirme Karar Ağacı

Özet

Temel altı zemin iyileştirmesi (ground improvement), yetersiz taşıma kapasitesi, aşırı oturma, sıvılaşma riski veya yüksek geçirimlilik gibi problemler nedeniyle uygulanan fiziksel, mekanik veya kimyasal zemin modifikasyon işlemlerinin bütünüdür. Bu makalede zemin probleminden iyileştirme yöntemine ulaşan yapısal bir karar ağacı ve her yöntemin temel kriterleri sunulmaktadır.

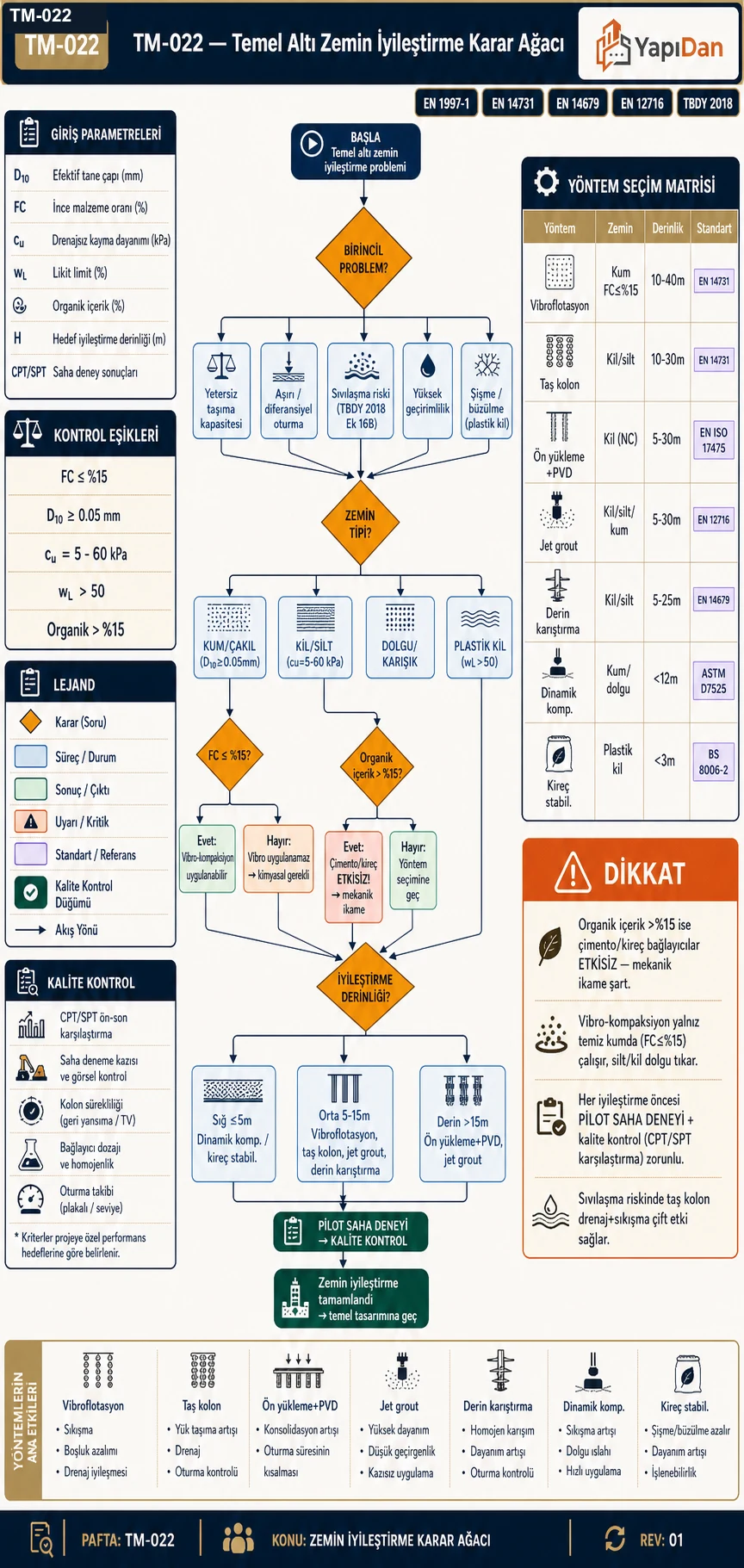

1. Karar Ağacı

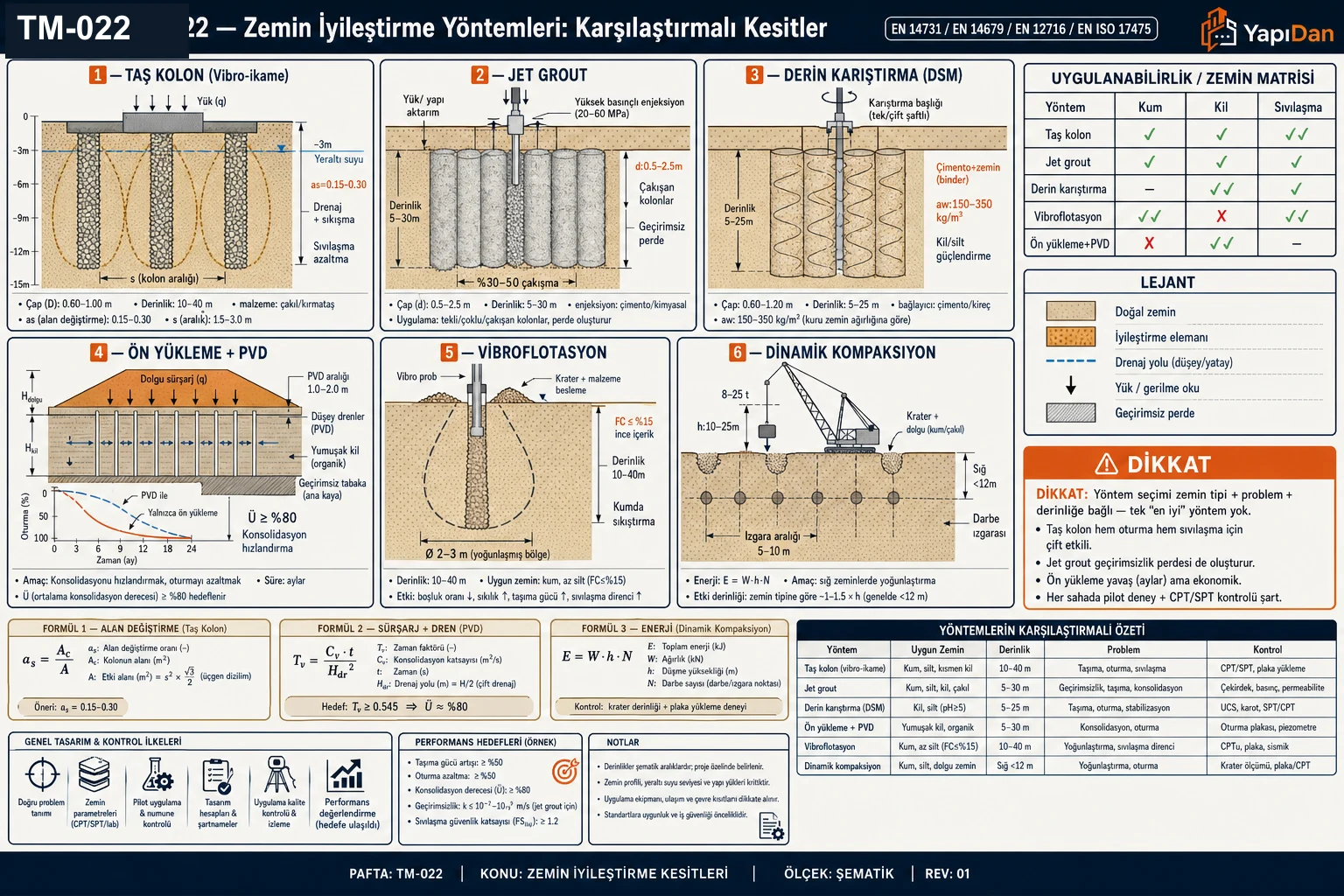

2. Yöntem Seçim Matrisi

3. Temel Parametreler ve Karar Kriterleri

3.1 Vibro-Kompaksiyon (Vibro-flotation)

Uygunluk kriteri: İnce tane oranı $FC\le \%15$ ve etkili tane çapı $D_{10}\ge 0.05$ mm.

Sonuç kontrol deneyi: CPT veya SPT (hedef $q_c\ge 8$ MPa veya $N_{60}\ge 15$).

3.2 Taş Kolon

Alan ikame oranı ve kompozit zemin dayanımı: bkz. GT-023 (Jet Grout formülasyonuyla benzer).

Alan ikame oranı: $a_s=\frac{A_c}{A}$

Burada $A_c$ taş kolon kesit alanı, $A$ kolonun etki alanıdır; ekonomik optimum aralık $a_s=0.15$–$0.30$'dur.

Pasif zemin basıncıyla taş kolon nihai taşıma (burkulma) kapasitesi (Hughes & Withers, 1974): $q_{ult}=K_p\cdot {\sigma }_{r,lim}=K_p\left({\sigma }_{r0}+4c_u\right)$

Burada $K_p$ pasif basınç katsayısı, $c_u$ drenajsız kayma dayanımı, ${\sigma }_{r0}$ başlangıç radyal gerilmesidir.

Referans: Hughes & Withers (1974); EN 14731 Madde 5.2.

3.3 Ön Yükleme + PVD (Prefabrik Dikey Dren)

Yükleme miktarı (ön yükleme gerilmesi): $\Delta \sigma =30-200\text{ kPa (kil tabakasına go¨re)}$

Konsolidasyon süresi (radyal): $t=\frac{D_e^{2}F(n)}{8c_h}\cdot \ln \left(\frac{1}{1-{\bar{U}}_h}\right)$

Burada $D_e$ dren etki çapı, $c_h$ yatay konsolidasyon katsayısı, ${\bar{U}}_h$ hedef radyal konsolidasyon derecesidir.

Referans: Barron (1948); Hansbo (1981); EN ISO 17475.

3.4 Derin Karıştırma (Deep Soil Mixing — DSM)

Bağlayıcı miktarı (çimento/kireç): $a_w=150-350{\text{ kg/m}}^3$

Hedef dayanım (28 günlük tek eksenli basınç dayanımı): $q_{u,28}\ge 0.5\text{ MPa (yumus¸ak kil ic¸in)}$

Referans: EN 14679:2005.

3.5 Dinamik Kompaksiyon

Etki derinliği: $D_{imp}=n\sqrt{WH}$

Burada:

• $W$ = düşürme ağırlığı (t)
• $H$ = düşürme yüksekliği (m)
• $n$ = ampirik katsayı (genellikle 0,4–0,6)

Referans: Menard & Broise (1975); ASTM D7525.

4. Tasarım Akış Çizelgesi (Detaylı)

4.1 Adım 1 — Problem Tanımı

Saha araştırması sonuçlarından:

• Zemin profili ve parametreleri
• Yapı yükleri ve toleranslı oturma limitleri
• Yeraltı suyu durumu
• Çevre kısıtları (titreşim, gürültü, kimyasal)

4.2 Adım 2 — Yöntem Eleme

4.3 Adım 3 — Teknik-Ekonomik Karşılaştırma

4.4 Adım 4 — Kalite Kontrol Deneyleri

Uygulamadan önce saha deneyi (pilot), uygulamadan sonra doğrulama deneyi:

5. Yöntem Seçimine Etki Eden Pratik Faktörler

KP-1: Mevcut yapı yakınındaki iyileştirme uygulamalarında titreşim ve yer değiştirme riskleri öne çıkar; jet grout veya DSM tercih edilir.

KP-2: Organik içerikli zemin (türba, organik kil) pek çok kimyasal iyileştirme yöntemini etkisiz kılar; özel katkı maddeleri veya mekanik ikame gerekebilir.

KP-3: Yeraltı suyu yüksek zeminlerde ön yükleme süresini azaltmak için PVD (prefabrik dikey dren) ile kombinasyon değerlendirilebilir.

KP-4: Zemin iyileştirme uygulamalarında saha uygulaması öncesi pilot saha deneyleri (test panels) yapılması ve tasarım parametrelerinin pilot sonuçlarıyla kalibre edilmesi değerlendirilmelidir.

KP-5: Kireç veya çimento stabilizasyonunda zemin–bağlayıcı uyumluluğunun (kimyasal uygunluk deneyi) önceden değerlendirilmesi önerilir; bazı killer çimento ile olumsuz reaksiyon verebilir.

6. İlgili Standartlar ve Kaynaklar

Kaynaklar

1. EN 14731:2005 — Execution of special geotechnical works — Ground treatment by deep vibration. CEN.
2. EN 14679:2005 — Execution of special geotechnical works — Deep mixing. CEN.
3. EN 12716:2001 — Execution of special geotechnical works — Jet grouting. CEN.
4. Menard, L. & Broise, Y. (1975) — Theoretical and practical aspects of dynamic consolidation. Géotechnique, 25(1), 3–18.
5. Hansbo, S. (1981) — Consolidation of fine-grained soils by prefabricated drains. ICSMFE, Stockholm.
6. Moseley, M.P. & Kirsch, K. (eds.) (2004) — Ground Improvement, 2nd ed. Spon Press, London.

8. İlgili Makaleler

• GT-023 | Jet Grout Kolon Tasarımı
• GT-026 | Zemin Sıvılaşması
• GT-027 | Konsolidasyon Teorisi
• TM-023 | Yeraltı Su Seviyesi Yüksek Zeminlerde Temel Tasarımı

Parametre Tablosu

Sayısal Örnek

Problem: $q_c=2.0$ MPa, $N_{60}=8$, ince tane %5, $D_{10}=0.15$ mm kum zemin üzerine temel tasarlanıyor. Yük $q=150$ kPa, izin verilen oturma 25 mm. Uygun iyileştirme yöntemi ve dinamik kompaksiyon etki derinliği hesabı.

Adım 1: Zemin değerlendirmesi ve yöntem seçimi

• $D_{10}=0.15>0.05$ mm (vibro uygun)
• FC = %5 ≤ %15
• $N_{60}=8$ → Gevşek kum; hedef $N_{60}\ge 20$
• Zemin derinliği ~8 m (sığ-orta)

→ Seçilen yöntem: Dinamik kompaksiyon (koşullar ve derinlik uygun)

Adım 2: Dinamik kompaksiyon tasarımı

Hedef etki derinliği: $D_{imp}\ge 8.0$ m

$$D_{imp}=n\sqrt{WH}$$

$n=0.5$ alınarak:

$$8.0=0.5\sqrt{WH}⟹\sqrt{WH}=16⟹WH=256$$

Seçim: $W=15$ t, $H=17$ m → $WH=255\approx 256$

Etki derinliği: $D_{imp}=0.5\times \sqrt{15\times 17}=0.5\times 15.97=7.99\approx 8.0$ m

Adım 3: Gerekli enerji yoğunluğu (yaklaşık)

Menard & Broise ampirik kuralı: Birim alan enerjisi $E_{imp}=200–250$ kJ/m² (orta sıkılık artışı için)

Tekrar sayısı (pass sayısı) = 2–3 geçiş önerilir; CPT ile doğrulama deneyi yapılması önerilir.

Sonuç: 15 t ağırlık, 17 m yükseklik, 2 geçiş ile 8 m derinliğe kadar kum kompaksiyonu; sonrasında CPT ile $q_c\ge 8$ MPa hedefinin kontrol edilmesi önerilir.

Sık Yapılan Hatalar

1. Pilot saha denemesi yapılmadan tam uygulamaya geçmek: Zemin iyileştirme yöntemleri parametre belirsizliği içerir. Dinamik kompaksiyon, jet grout veya DSM uygulamalarında öncesinde pilot deney alanı (test panel) proje ve standart koşullarına göre değerlendirilmeli; tasarım parametreleri pilot saha sonuçlarıyla kalibre edilmelidir.

2. Organik içerik kontrolünün atlanması: Organik içerik yüksek (tipik olarak %15 üzeri) zeminlerde çimento/kireç stabilizasyonunun etkinliği azalabilir. Torf ve organik kil tabakaları için standart DSM veya jet grout yerine, özel katkı maddeleri veya mekanik ikame (kesilebilir dolgu, kolon ikamesi) yaklaşımı yaygındır.

3. Yeraltı suyu seviyesinin iyileştirme derinliğine etkisinin göz ardı edilmesi: Vibro-kompaksiyon ve dinamik kompaksiyon suya doygun gevşek kumlarda etkilidir; ancak çok yüksek su basıncında kompaksiyon süresi ve etkinliği değişir. Su seviyesi çok yüksek ise geçici su çekimi (well point) gerekebilir.

4. Ön yüklemede konsolidasyon süresinin yeterince planlanmaması: PVD olmaksızın kalın kil tabakasında $\bar{U}=80\%$ için yıllar gerekebilir. Proje takvimi belirlenmeden ön yükleme kararı alınması kritik zaman maliyetine yol açar. $t=D_e^{2}F(n)/(8c_h)\cdot \ln (1/(1-{\bar{U}}_h))$ formülüyle radyal konsolidasyon süresi hesaplanabilir.

5. Taş kolon tasarımında alanı ikame oranı çok yüksek tutmak: $a_s>0.35$ için taş kolon alanı fazla kullanım gerektirir ve ekonomik avantaj azalır; ayrıca pratik uygulama güçleşir. $a_s=0.15$–$0.30$ arası optimum ekonomik aralıktır.

6. Kentsel alanda titreşim sınırlarının hesaba katılmaması: Dinamik kompaksiyon ve vibro-kompaksiyon önemli zemin titreşimi üretir. Mevcut yapılara yakın uygulamalarda titreşim limitleri (konutlar için tipik olarak $v_{ppv}\le 5$ mm/s) DIN 4150-3 veya BS 7385-2 kapsamında değerlendirilebilir.
