Radye Temel Tasarımı (Raft / Mat Foundation Design)

1. Tanım ve Kapsam

Radye temel (mat foundation), yapının tüm tabanını veya büyük bölümünü kaplayan, kolon ve perde yüklerini geniş bir zemin alanına yayan betonarme temel sistemidir. TS 500:2000 Md. 10.4.1 kapsamında "alan temeli" olarak adlandırılır.

Radye temel tercih edildiği durumlar:

• Zemin taşıma kapasitesi düşük olup tekil temellerin toplam alanı yapı taban alanının %50'sini geçtiğinde (TS EN 1997-1:2012 Madde 6.4, Bowles 1997)
• Yüksek yapılarda farklı oturmanın sınırlandırılması gerektiğinde ($\Delta s / L \leq 1/300$)
• Zemin altı suyu yüksek, radyenin su yalıtım elemanı olarak kullanılmasının istendiği durumlarda (TS 825:2013)
• Oturma dağılımının homojenleştirilmesi gereken heterojen zeminlerde (Türkiye'de sık rastlanan alüvyon, dolgu zemin)

Saha Notu (Türkiye): Türkiye'nin büyük bölümü yüksek deprem riski taşıdığından, radye temel tasarımında TBDY 2018 Kısım 16 deprem etkisi zorunlu olarak dikkate alınmalıdır. İstanbul, İzmir ve Adapazarı gibi alüvyon zemin hakim bölgelerde tekil temel yetersizliği neredeyse standart senaryodur.

Dikkat: Zemin iyileştirmesi yapılmadan radye uygulanan çok yumuşak kil veya organik zeminlerde oturma değerleri beklentilerin çok üzerinde çıkabilir. Ön etüt sondajları (TS 3234:2000 Madde 4) zorunludur.

Yasal Zorunluluklar (Türkiye):

• İmar Kanunu 3194: Yapı ruhsatı sürecinde zemin etüdü zorunludur (Md. 28)
• Yapı Denetimi Kanunu 4708: Temel betonlama aşamasında yapı denetim kuruluşu muayenesi
• İş Güvenliği Kanunu 6331: Temel kazısı ve betonlama aşamasında iş güvenliği planı

2. Radye Temel Türleri

Tablo 1: Radye Temel Türleri

Saha Notu (Türkiye): Türkiye'deki konut projelerinde en yaygın kullanılan tip kirişsiz düz plak radyedir; çünkü bodrum katta düz tavan sağlar ve kalıp işçiliği azdır. Zemin ZD–ZE sınıflarında (TBDY 2018 Tablo 2.1) nervürlü radye tercih edilmelidir.

3. Rijit ve Esnek Radye Ayrımı

Radye rijitliği, zemin modüle radyenin bağıl rijitliği ile değerlendirilir. Rijitlik katsayısı (K):

$$K = \frac{E_c \cdot h^3}{12(1-\nu^2) \cdot k_s \cdot B^4}$$

Burada:

• $E_c$: Beton elastisite modülü (kN/m²) — C30/37 için ≈ 32.000 MPa
• $h$: Radye kalınlığı (m)
• $\nu$: Beton Poisson oranı (≈ 0.2) — TS 500:2000 Madde 3.3
• $k_s$: Zemin yatak katsayısı (kN/m³)
• $B$: Radye karakteristik genişliği (m)

Tablo 2: Rijit ve Esnek Radye Ayrımı

Saha Notu: Türkiye'de ETABS, SAP2000, idealStatics gibi yazılımlarda Winkler modeli yaygın olarak kullanılmaktadır. Kirişsiz radyeyi rijit kabul etmek pek çok projede hata kaynağıdır; K hesabı zorunlu tutulmalıdır.

4. Zemin Yatak Katsayısı ($k_s$) — Winkler Modeli

4.1 Winkler Hipotezi

Winkler (1867) zemin modelinde, herhangi bir noktadaki zemin tepkisi $q$ ile o noktadaki yer değiştirme $\delta$ arasında doğrusal bir ilişki varsayılır:

$$q(x) = k_s \cdot \delta(x)$$

Bu modelde zemin, birbirinden bağımsız elastik yaylar dizisi olarak temsil edilir (Birand 2001; Bowles 1997 Bölüm 9.6).

4.2 $k_s$ Referans Değerleri

Zemin türüne göre $k_s$ değerleri Bowles (1997) Tablo 9-1'den alınmış olup aşağıda verilmiştir. Bu değerler, sahadaki zemin araştırmasıyla elde edilen parametrelerle karşılaştırılarak kullanılmalıdır.

Tablo 3: Referans Değerleri

Saha Notu (Türkiye): İzmir çevresindeki Gediz alüvyonunda $k_s$ = 12.000–20.000 kN/m³, Ankara'daki killi-kumlu alüvyonda $k_s$ = 30.000–60.000 kN/m³ değerleri sıklıkla rapor edilmektedir. Kesin değer için zemin araştırmasında yükleme plakası deneyi (PLT) yapılmalıdır.

4.3 $k_s$ Hesap Formülleri — Vesic (1961)

Plaka yükleme deneyi sonucundan gerçek temel boyutuna dönüştürme:

Killi zeminlerde kare temel:

$$K_S = k_1 \cdot \frac{B_1}{B}$$

Kumlu zeminlerde kare temel (Terzaghi 1955):

$$K_S = k_1 \left(\frac{B_1 + B}{2B}\right)^2$$

Elastisite modülünden hesap (Vesic 1961):

$$K_S = \frac{E_s}{B(1-\mu_s^2)}$$

Burada $E_s$ zeminin elastisite modülü, $\mu_s$ Poisson oranıdır. TS EN 1997-1:2012 Ekler D ve F zemin parametrelerinin istatistiksel değerlendirmesini içerir.

Dikkat: $k_s$ değeri temel genişliğine bağlıdır — geniş radyede plaka deneyinden elde edilen $k_s$ doğrudan kullanılamaz. Boyut düzeltmesi zorunludur.

5. Zemin Basıncı Hesabı

5.1 Rijit Radye — Doğrusal Dağılım

Rijit radyede zemin basıncı, statik denge denklemleriyle hesaplanır:

$$q(x,y) = \frac{N}{A} + \frac{M_x \cdot y}{I_x} + \frac{M_y \cdot x}{I_y}$$

Burada:

• $N = \sum N_i + G_{radye}$: Toplam düşey yük
• $M_x, M_y$: Referans noktası etrafındaki momentler
• $I_x, I_y$: Radye kesit eylemsizlik momentleri
• $A = L \times B$: Radye taban alanı

Dikkat: $q_{max} \leq q_{izin}$ ve $q_{min} \geq 0$ koşulları sağlanmalıdır. Kaldırma kuvvetinin engellendiği durumlarda $q_{min} < 0$ mümkündür.

5.2 Esnek Radye — Sonlu Elemanlar

Esnek radyede zemin basıncı noktasal olarak hesaplanmalı, Winkler yay modeli ile FEM analizi yapılır:

$$[K_{plak}]\{u\} + [K_{zemin}]\{u\} = \{F\}$$

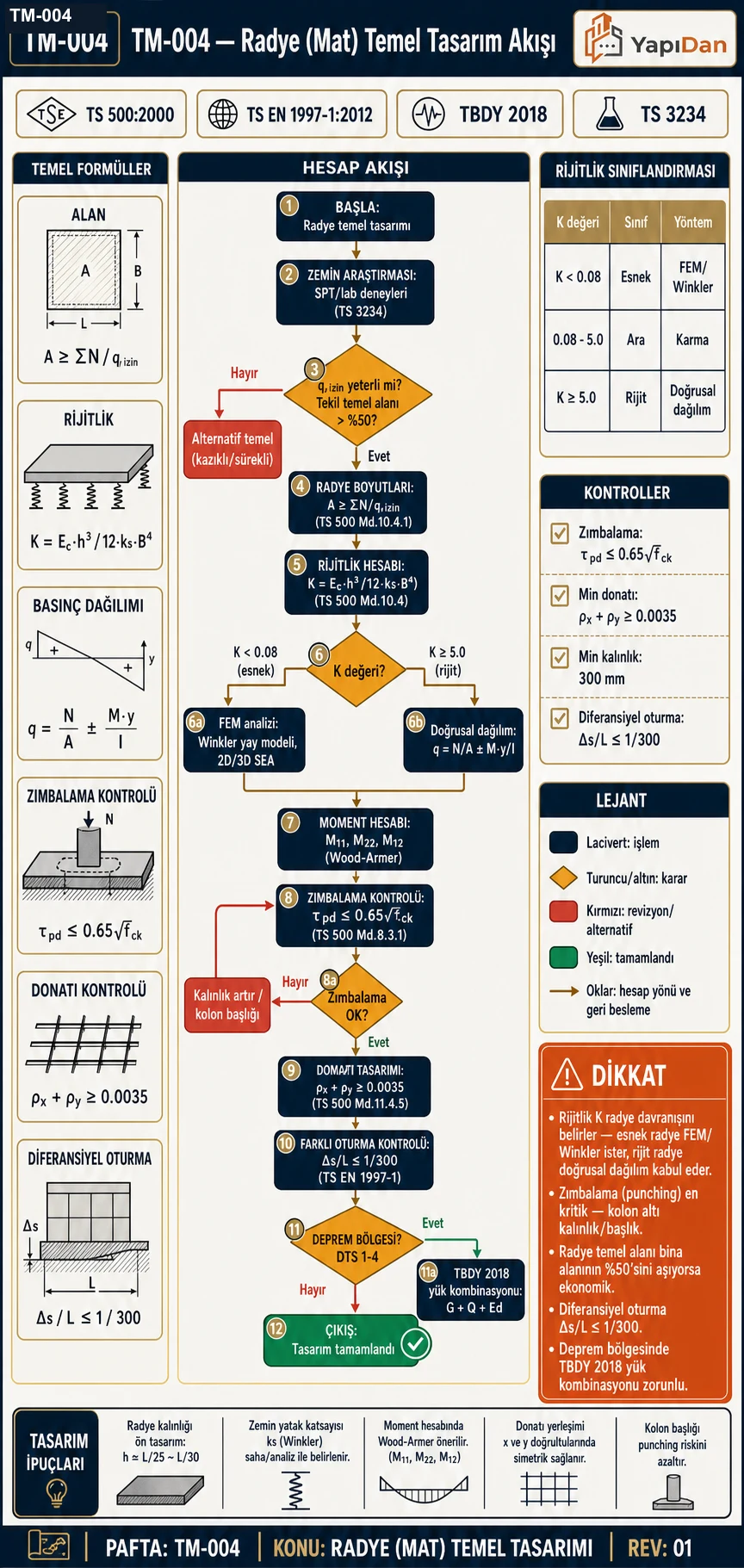

6. Tasarım Akış Diyagramı

Aşağıda TS 500:2000, TBDY 2018 ve TS EN 1997-1:2012 referanslı radye temel tasarım süreci gösterilmiştir:

7. Boyutlandırma

7.1 Temel Boyutları

Gerekli minimum plak alanı (TS EN 1997-1:2012 Madde 6.5.3):

$$A_{radye} \geq \frac{\sum N_{char}}{q_{izin}}$$

Düşey yükler eksantrik ise $q_{max} \leq q_{izin}$ ve $q_{min} \geq 0$ koşulları sağlanmalıdır (TS EN 1997-1:2012 Denklem 6.1).

7.2 Minimum Plak Kalınlığı

TS 500:2000 Madde 10.4.2 kirişsiz sürekli temel (radye) için:

$$h_{plak} \geq 300 \text{ mm}$$

Pratik uygulamada gerekli zımbalama direncinden belirlenir. Ön boyutlandırma:

$$h \approx \frac{s_{kolon}}{10} \sim \frac{s_{kolon}}{8}$$

Saha Notu (Türkiye): Türkiye'deki tipik konut projelerinde radye kalınlıkları 400–600 mm aralığında seçilmektedir. Deprem bölgelerinde artan yatay kuvvetler nedeniyle kalınlık artışına gidilebilir.

7.3 Beton Örtüsü

TS EN 1992-1-1:2004 (Eurocode 2) Madde 4.4.1 ve TS 500:2000 Madde 12.3 uyarınca:

• Zemine temas eden yüzey için minimum beton örtüsü: 70 mm
• Agresif zemin koşullarında: ≥ 80 mm (XA2 sınıfı exposur — TS EN 206:2014 Tablo 1)
• Denize yakın veya tuzlu toprak: ≥ 85 mm

Dikkat: 70 mm örtü genellikle 20 mm agrega boyutu + 5 mm tolerans göz önünde tutularak hesaplanır. Sondaj raporunda zemin saldırganlık sınıfı bulunmalıdır.

8. Deprem Yükleri (TBDY 2018)

8.1 Yük Kombinasyonları

TBDY 2018 Denklem 4.11 ve Denklem 4.12 ile deprem etkisi içeren yük kombinasyonları:

$$G + Q + E_d \quad \text{(Denklem 4.11)}$$ $$0.9G + E_d \quad \text{(Denklem 4.12 — kaldırma durumu)}$$

Burada:

• $G$: Sabit yük (TS 498:1997)
• $Q$: Hareketli yük (TS 498:1997)
• $E_d$: Tasarıma esas deprem etkisi (TBDY 2018 Madde 4.4.2–4.4.4)

Deprem etkisi yatay (H) ve düşey (Z) bileşenleriyle:

$$E_d = \sqrt{(E_d^{(H)})^2 + (0.3 \cdot E_d^{(Z)})^2}$$

8.2 Zemin Sınıfı ve Spektral Parametreler

TBDY 2018 Tablo 2.1 uyarınca zemin sınıfları:

Tablo 4: Zemin Sınıfı ve Spektral Parametreler

Dikkat: ZE zemin sınıfında radye temel tasarımında zemin sıvılaşma riski mutlaka incelenmelidir (TBDY 2018 Ek 16B, SPT tabanlı basit yöntem).

8.3 Don Derinliği — Türkiye Bölgesel Değerleri

Don etkisi temel alt kotu belirlenmesinde önemlidir. KGM Don Derinliği Haritası'na ve TBDY 2018 zemin sınıflarına göre seçili iller:

Tablo 5: Don Derinliği — Türkiye Bölgesel Değerleri

Zorunluluk: Radye temel alt kotu, don derinliğinin altına indirilmelidir.

9. Moment ve Kesme Hesabı

9.1 Basitleştirilmiş Kiriş Yöntemi

Rijit radye iki doğrultuda ayrı ayrı şerit kirişler olarak analiz edilir. Her şerit kolon yükleri ve zemin tepkisi altında çözülür.

9.2 Sonlu Elemanlar Yöntemi (FEM)

Plak sonlu elemanlar kullanılarak tam 2B analiz yapılır. Sonuçlar: $M_{11}$, $M_{22}$, $M_{12}$ (birim moment kN· m/m).

Tasarım momenti (Wood-Armer yöntemi):

$$m_x = M_{11} + |M_{12}| \quad \text{(alt donatı)}$$ $$m_y = M_{22} + |M_{12}|$$

Üst donatı (negatif moment) için:

$$m_x^- = -|M_{11}| - |M_{12}|$$

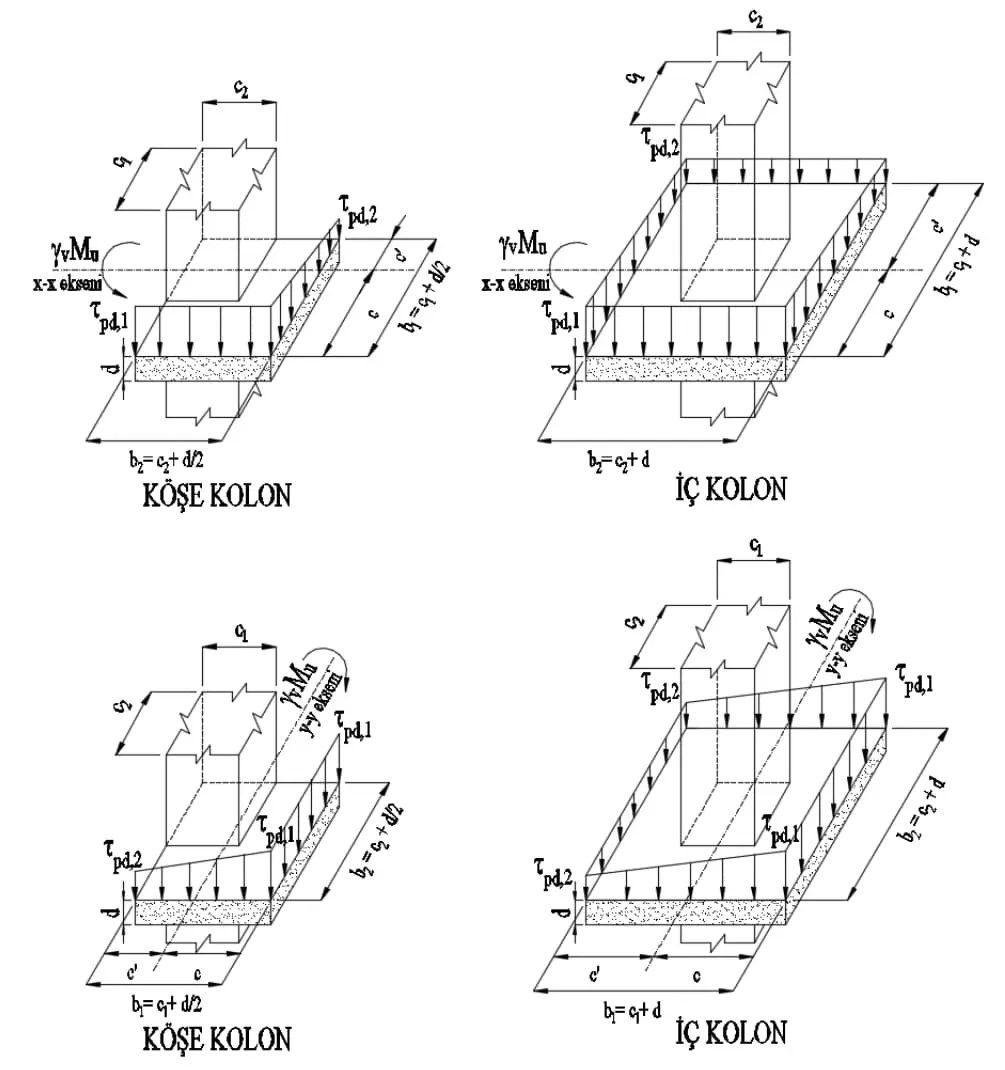

10. Zımbalama Kontrolü

10.1 Kritik Çevre

Her kolon için kritik çevre $u_p$, kolon yüzünden $d/2$ mesafede oluşturulur (TS 500:2000 Madde 8.3.1):

$$u_p = 2(b_{cx} + d) + 2(b_{cy} + d)$$

Dairesel kolon için:

$$u_p = \pi (D_c + d)$$

10.2 Zımbalama Gerilmesi

$$\tau_{pd} = \frac{V_{pd}}{u_p \cdot d} \leq \tau_{pmax} = 0.65 \sqrt{f_{ck}}$$

Burada $V_{pd}$, kritik çevrenin dışında kalan zemin tepkisinin oluşturduğu kesme kuvvetidir.

TS 500:2000 Madde 8.3.1: Zımbalama kontrolünde donatı katkısı hesaba katılamaz (donatısız beton kabul).

TBDY 2018 Madde 7.11.7: Kirişsiz plak temellerde zımbalama kontrolü, Dayanım Fazlalığı Katsayısı D ile büyütülmüş deprem etkileri altında da yapılmalıdır. Koşul: $\tau_{pd} \leq f_{ctd}$

Dikkat: Zımbalama yetersizliği durumunda TS 500 Md. 8.3 uyarınca plak kalınlığı artırılmalı veya kolon başlığı (drop panel) kullanılmalıdır. Sadece donatı ile zımbalama direncini artırmak TS 500'de mümkün değildir; ancak TBDY 2018 Madde 7.11.10 en az 250 mm kalınlık koşuluyla zımbalama donatısına izin vermektedir.

11. Farklı Oturma Kontrolü

İzin verilen farklı oturma sınırları (TS EN 1997-1:2012 Ek H ve yerel zemin etüdü bağlamında):

Tablo 6: Farklı Oturma Kontrolü

Rijit radye tasarımında diferansiyel oturma sınırı genellikle sağlanır; esnek radyede FEM analizi ile doğrulanmalıdır.

Saha Notu: Türkiye'de zemin iyileştirmesi (jet grout, kireç kolonları) yapılan alanlarda oturma hesapları iyileştirilmiş zemin parametreleriyle yeniden yapılmalıdır.

12. Donatı Tasarımı

12.1 Minimum Donatı Oranı

TS 500:2000 Madde 11.4.5 (iki doğrultuda çalışan plak):

$$\rho_x + \rho_y \geq 0.0035 \quad \text{(B420C için)}$$

Her bir doğrultuda: $\rho \geq 0.0015$

B500C donatı için (TBDY 2018 tercihli sınıf):

$$\rho_{min} = 0.0013 \quad \text{(her doğrultuda)}$$

12.2 Donatı Aralığı

$$s_{donat\imath} \leq 200 \text{ mm} \quad \text{(TS 500:2000 Madde 10.4.3)}$$

Saha Notu: Türkiye şantiyelerinde uygulamada Ø12–Ø20 çapları yaygın kullanılır. Ø16/200 düzeni (≈ 1005 mm²/m) çoğu zaman hem min donatı hem hesap gereğini karşılar.

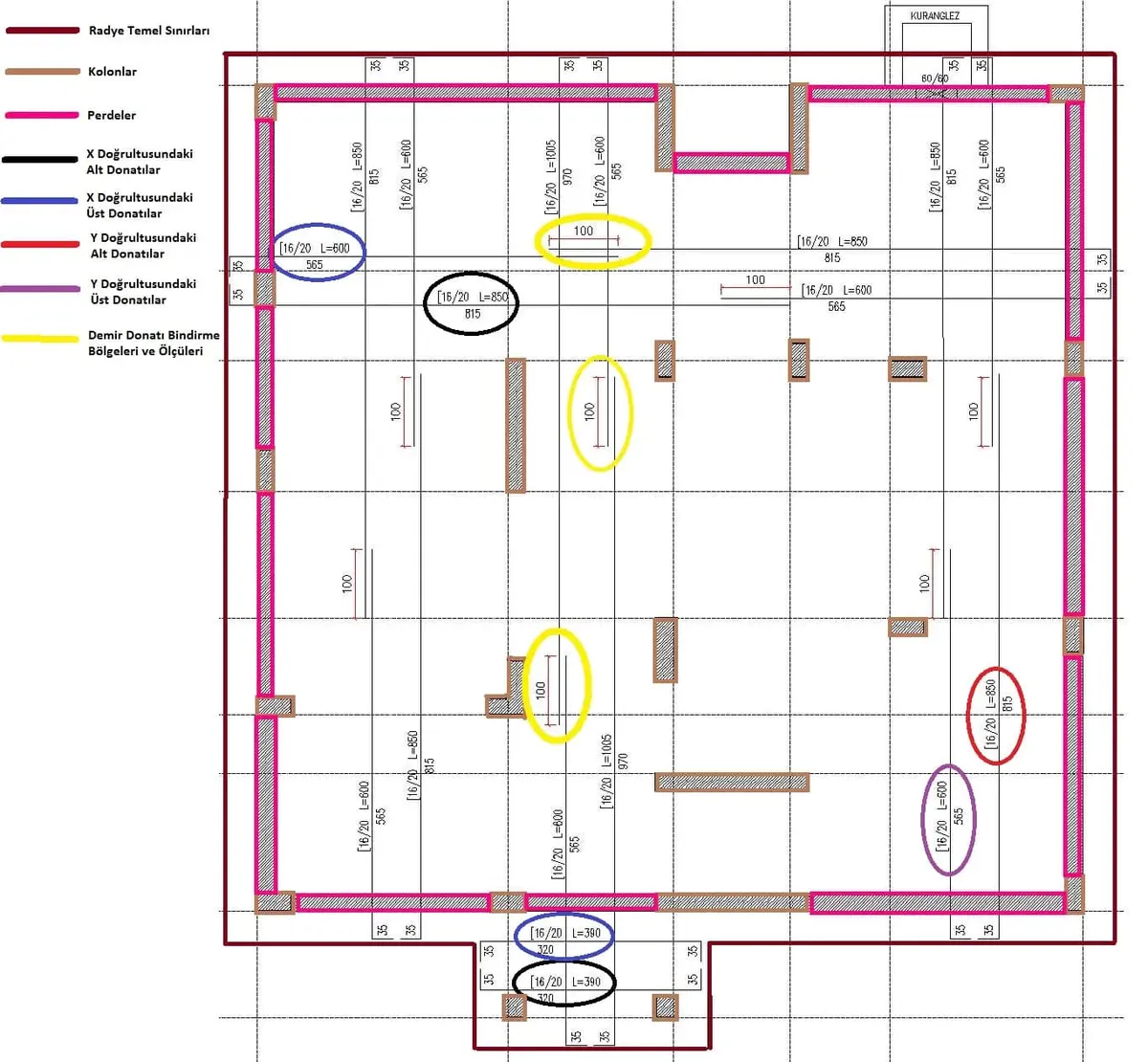

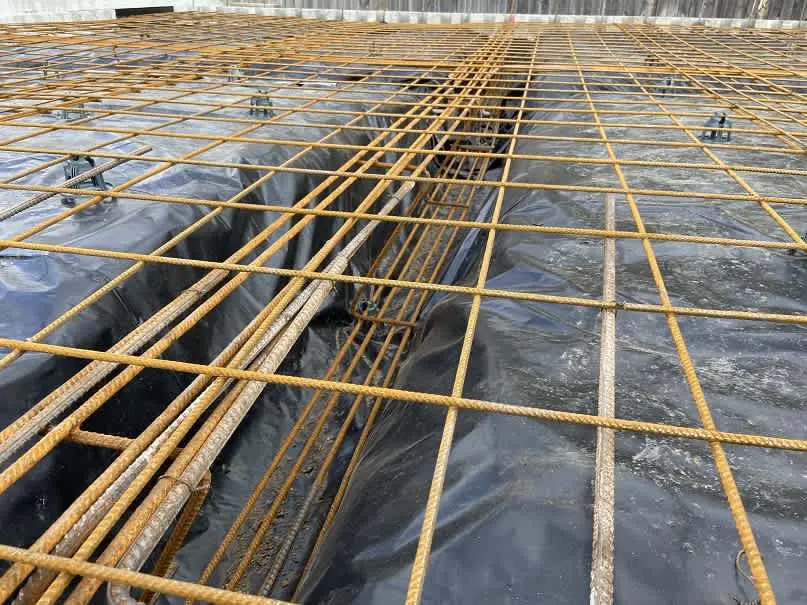

12.3 Donatı Düzeni

• Alt donatı: Açıklık bölgelerinde (pozitif moment — zemine yakın)
• Üst donatı: Kolon/perde üzerindeki negatif moment bölgelerinde

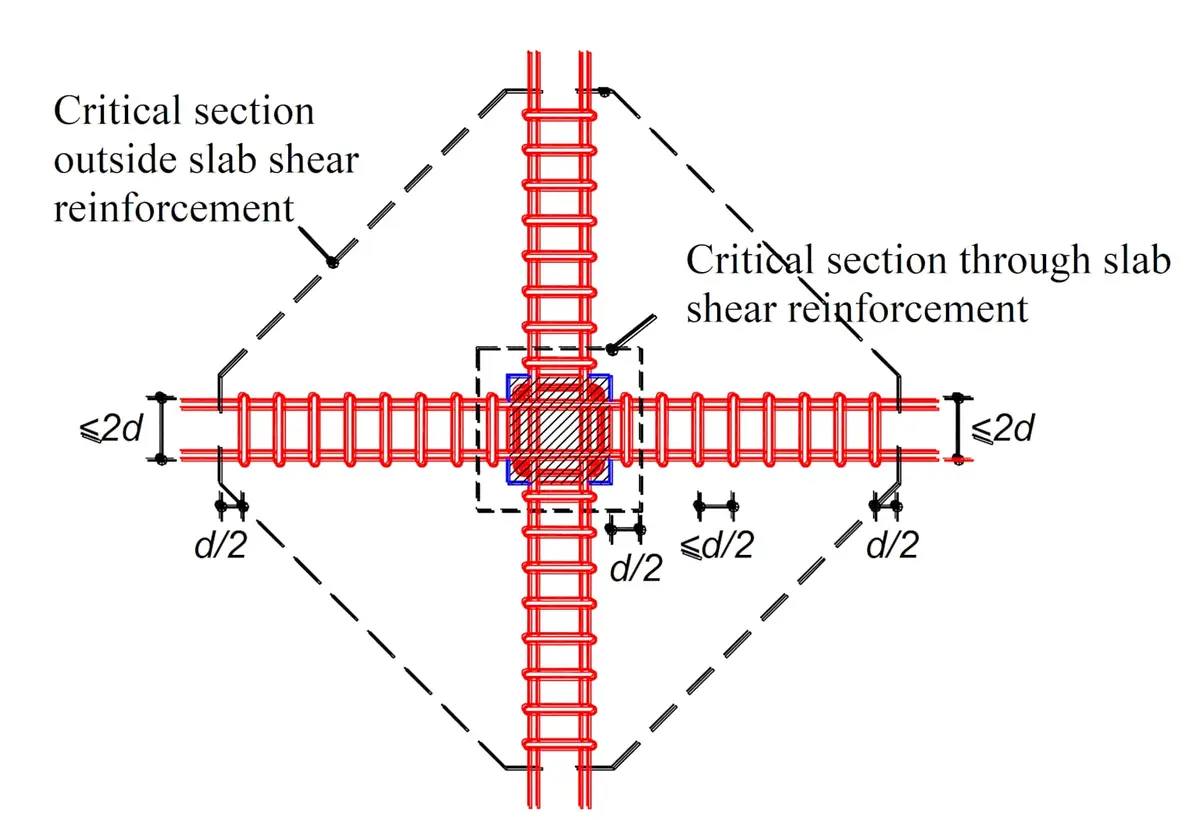

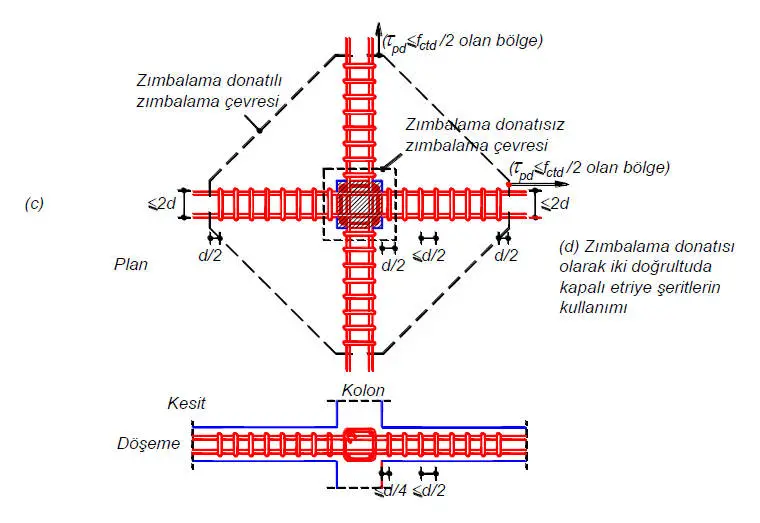

• Zımbalama takviyesi: Gerekirse çift başlık etriyesi (shear stud) veya kolon başlığı

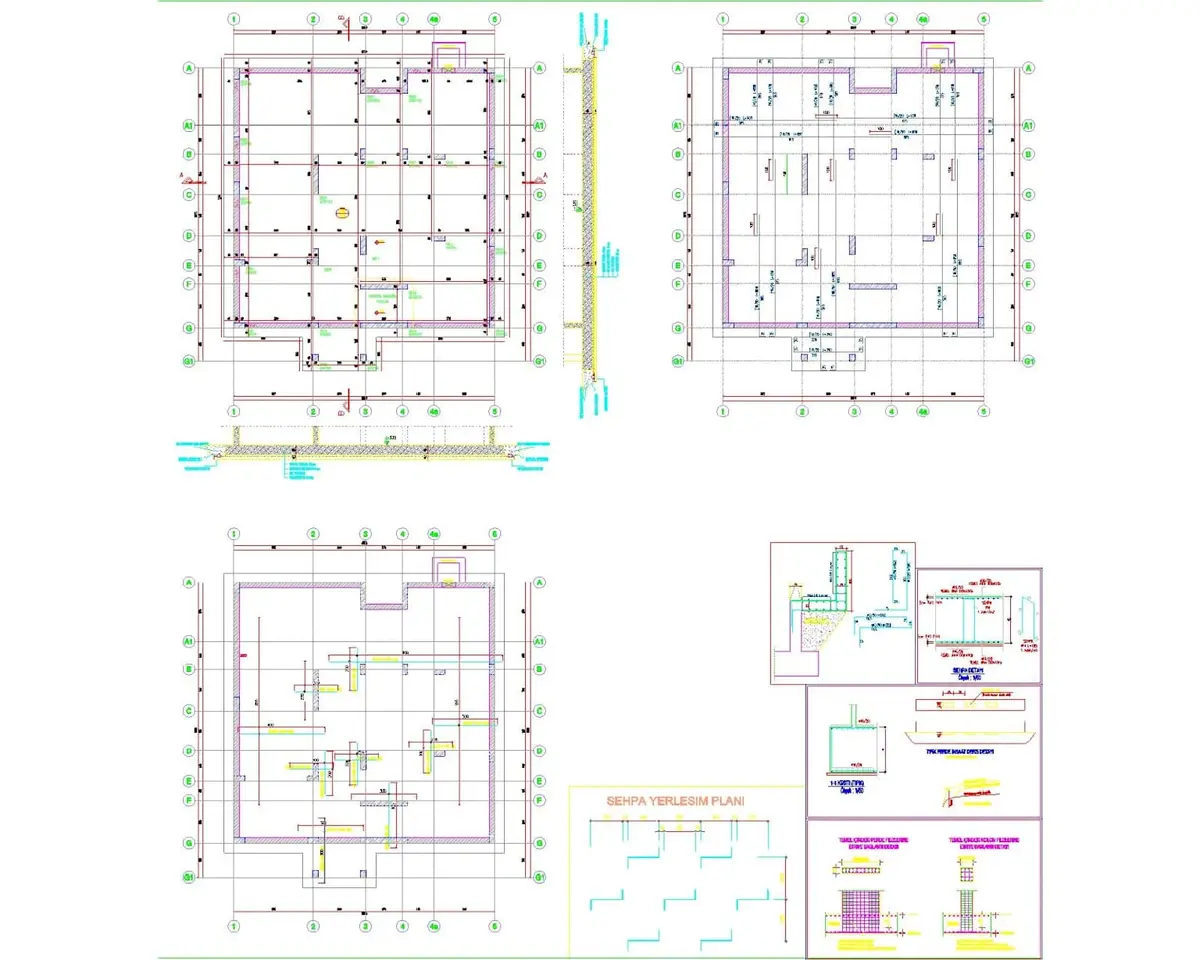

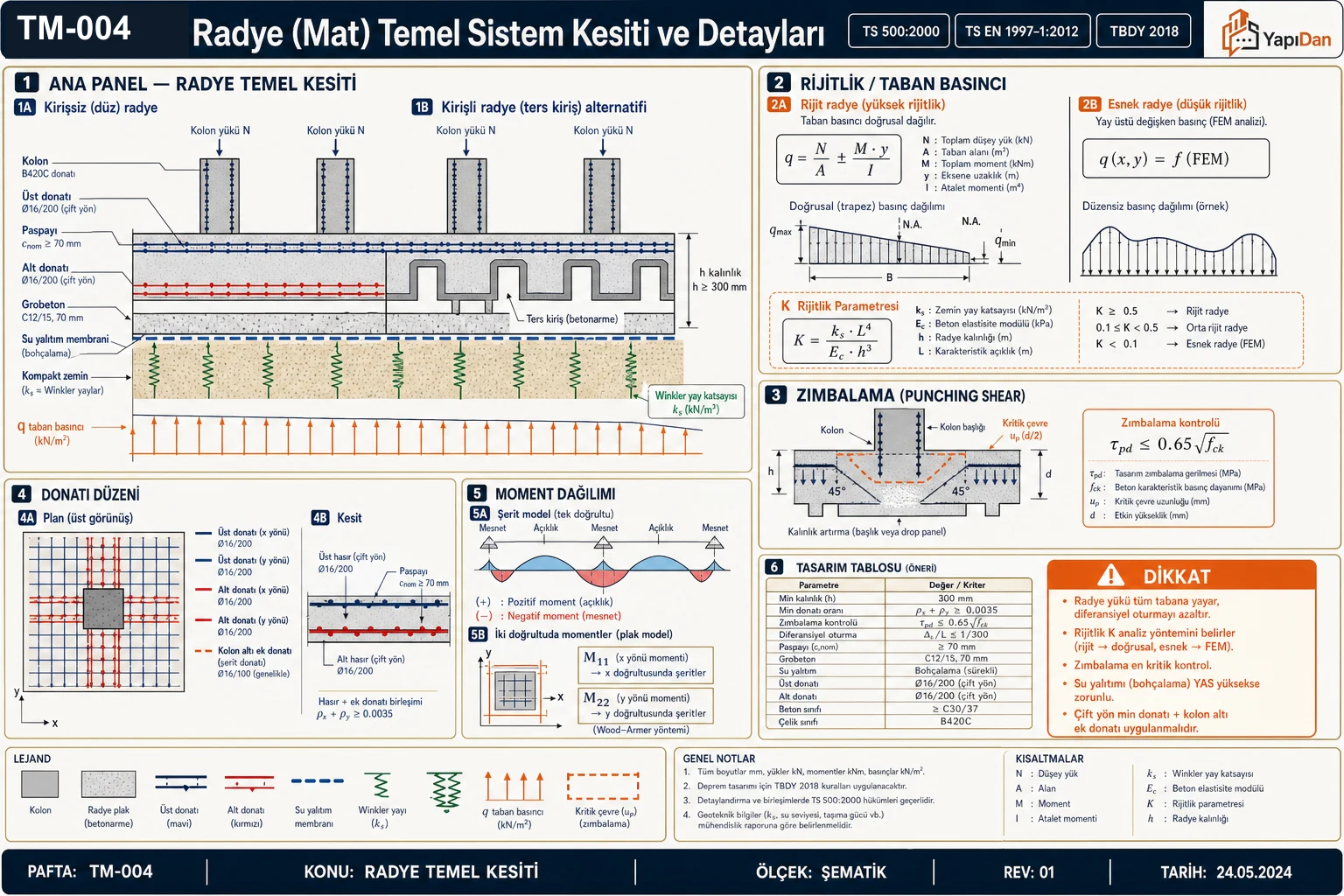

13. Teknik Kesit Detayı

14. Örnek Problemler

Problem 1 — Kolay

Veriler:

• Plan: 12 m × 16 m
• Toplam karakteristik düşey yük: $\sum N_{k} = 18.000$ kN
• Zemin taşıma gücü: $q_{izin} = 150$ kPa
• Beton: C30/37 ($f_{ck} = 30$ MPa)
• Zemin yatak katsayısı: $k_s = 30.000$ kN/m³

İstenen: Radye alanının yeterliliğini kontrol et ve rijitlik katsayısını hesapla.

Çözüm:

Adım 1 — Alan kontrolü (TS 500:2000 Md. 10.4.1)

$$A_{mevcut} = 12 \times 16 = 192 \text{ m}^2$$ $$q_{ort} = \frac{\sum N_k}{A} = \frac{18.000}{192} = 93.75 \text{ kPa} < q_{izin} = 150 \text{ kPa} \quad \checkmark$$

Adım 2 — Rijitlik katsayısı ($h = 0.5$ m seçildi)

$$E_c = 32.000 \text{ MPa} = 32 \times 10^6 \text{ kN/m}^2 \quad \text{(TS 500:2000 Tablo 3)}$$ $$K = \frac{32 \times 10^6 \times 0.5^3}{12(1 - 0.2^2) \times 30.000 \times 12^4} = \frac{4 \times 10^6}{47.68 \times 10^6} = 0.0839$$

Adım 3 — Sınıflandırma

$$K = 0.084 \approx 0.08 \Rightarrow \text{Sınır değere yakın, yarı-rijit kabul; FEM önerilir}$$

Sonuç: Alan yeterli ($q_{ort} = 93.75$ kPa). $K = 0.084$, esnek–yarı rijit sınırında. FEM analizi gereklidir.

Kontrol: $h \geq 300$ mm ✓ (TS 500:2000 Md. 10.4.2), $q_{ort} < q_{izin}$ ✓

Problem 2 — Orta

Veriler:

• Plan: 15 m × 20 m; Toplam 20 kolon
• Toplam tasarım yükü (TBDY 2018 Denklem 4.11): $N_{d} = 42.000$ kN
• Eksantrisite: $e_x = 0.5$ m, $e_y = 0.8$ m
• Zemin taşıma gücü: $q_{izin} = 180$ kPa
• Beton: C30/37; Çelik: B420C
• $k_s = 25.000$ kN/m³ (orta sıkı kum — Bowles Tablo 9-1)

İstenen: Zemin basıncı dağılımını belirle ($q_{min}$ ve $q_{max}$), kalınlık ön boyutlandırmasını yap.

Çözüm:

Adım 1 — Momentler

$$M_x = N_d \cdot e_x = 42.000 \times 0.5 = 21.000 \text{ kN\cdot m}$$ $$M_y = N_d \cdot e_y = 42.000 \times 0.8 = 33.600 \text{ kN\cdot m}$$

Adım 2 — Kesit büyüklükleri

$$A = 15 \times 20 = 300 \text{ m}^2$$ $$I_x = \frac{20 \times 15^3}{12} = 5.625 \text{ m}^4 \quad ; \quad I_y = \frac{15 \times 20^3}{12} = 10.000 \text{ m}^4$$

Adım 3 — Zemin basıncı dağılımı (köşe değerleri)

$$q(x,y) = \frac{N_d}{A} \pm \frac{M_x \cdot y_{max}}{I_x} \pm \frac{M_y \cdot x_{max}}{I_y}$$ $$q_{max} = \frac{42.000}{300} + \frac{21.000 \times 7.5}{5.625} + \frac{33.600 \times 10}{10.000} = 140 + 28 + 33.6 = 201.6 \text{ kPa}$$ $$q_{min} = 140 - 28 - 33.6 = 78.4 \text{ kPa}$$

Adım 4 — Kontrol

$$q_{max} = 201.6 \text{ kPa} > q_{izin} = 180 \text{ kPa} \quad \text{Yetersiz}$$

Konsol düzenlemesiyle ağırlık merkezini yüke yaklaştır veya radye boyutlarını büyüt.

Yeni deney: Genişletme sonrası $e_x = 0.3$ m, $e_y = 0.5$ m → $q_{max} = 140 + 16.8 + 21 = 177.8$ kPa ✓

Adım 5 — Ön kalınlık seçimi ($s_{kolon} = 4$ m)

$$h \approx \frac{s_{kolon}}{10} = \frac{4000}{10} = 400 \text{ mm} \geq 300 \text{ mm} \quad \checkmark$$

Sonuç: Orijinal düzende eksantrisite düzeltilmeden $q_{max}$ izin değerini aşmaktadır. Konsol uzatma veya yük merkezlemesi ile $q_{max} = 177.8$ kPa < 180 kPa sağlanır. Plak kalınlığı $h = 400$ mm seçilmiştir.

Kontrol: $q_{min} = 78.4 > 0$ ✓ (zemin gerili değil), $q_{max} \leq q_{izin}$ ✓ (düzeltme sonrası)

Problem 3 — Zor

Veriler:

• Plan: 18 m × 24 m; 24 kolon, $b_c = 0.50 \times 0.50$ m
• Toplam karakteristik yük: $\sum N_k = 48.000$ kN; Deprem yükü $E_d = 12.000$ kN (yatay)
• $q_{izin} = 200$ kPa; $k_s = 40.000$ kN/m³
• Beton: C35/45 ($f_{ck} = 35$ MPa, $f_{ctd} = 1.75$ MPa); Çelik: B420C
• Radye kalınlığı: $h = 600$ mm → $d = 600 - 70 - 10 = 520$ mm (beton örtüsü + yarım çap)
• TBDY 2018 Deprem Tasarım Sınıfı: DTS-1

İstenen: (1) Alan kontrolü, (2) Yük kombinasyonu ile zemin basıncı, (3) Orta kolon zımbalama kontrolü.

Çözüm:

Adım 1 — Alan kontrolü

$$A = 18 \times 24 = 432 \text{ m}^2 \quad ; \quad q_{ort} = \frac{48.000}{432} = 111.1 \text{ kPa} < 200 \text{ kPa} \quad \checkmark$$

Adım 2 — Deprem yük kombinasyonu (TBDY 2018 Denklem 4.11)

$$N_{d} = 1.0G + 1.0Q + 1.0E_d = 1.0 \times 48.000 \approx 57.600 \text{ kN} \quad (Q + G \text{ detaylı alındı})$$

Düşey yük toplamı (TS 498:1997 sabit + hareketli): $N_d = 57.600$ kN alındı.

Eksantrisite $e = M_{deprem} / N_d = (12.000 \times H) / N_d$. Bina yüksekliği $H = 20$ m için:

$$M = 12.000 \times 20/3 = 80.000 \text{ kN\cdot m (basitleştirilmiş)}$$ $$e = \frac{80.000}{57.600} = 1.39 \text{ m}$$

Adım 3 — Zemin basıncı (18 m yönünde eksantrisite)

$$I_y = \frac{24 \times 18^3}{12} = 11.664 \text{ m}^4$$ $$q_{max} = \frac{57.600}{432} + \frac{80.000 \times 9}{11.664} = 133.3 + 61.7 = 195 \text{ kPa} < 200 \text{ kPa} \quad \checkmark$$ $$q_{min} = 133.3 - 61.7 = 71.6 \text{ kPa} > 0 \quad \checkmark$$

Adım 4 — Zımbalama kontrolü (orta kolon, TS 500:2000 Md. 8.3.1)

Orta kolon yükü (24 kolon eşit dağılım): $V_{kolon} = 57.600 / 24 = 2.400$ kN

Kritik çevre ($d = 0.52$ m):

$$u_p = 2(b_{cx} + d) + 2(b_{cy} + d) = 2(0.50 + 0.52) + 2(0.50 + 0.52) = 4 \times 1.02 = 4.08 \text{ m}$$

Kritik çevre içindeki zemin tepkisi alanı:

$$A_{krit} = (b_{cx} + d)^2 = 1.02^2 = 1.04 \text{ m}^2$$ $$V_{pd} = V_{kolon} - q_{ort} \cdot A_{krit} = 2.400 - 111.1 \times 1.04 = 2.400 - 115.5 = 2.284 \text{ kN}$$

Adım 5 — Zımbalama gerilmesi kontrolü

$$\tau_{pd} = \frac{V_{pd}}{u_p \cdot d} = \frac{2.284 \times 10^3}{4.080 \times 0.520} = \frac{2.284.000}{2.122} = 1.077 \text{ MPa}$$ $$\tau_{pmax} = 0.65\sqrt{f_{ck}} = 0.65\sqrt{35} = 3.845 \text{ MPa}$$ $$\tau_{pd} = 1.077 \text{ MPa} < \tau_{pmax} = 3.845 \text{ MPa} \quad \checkmark$$

Adım 6 — TBDY 2018 Madde 7.11.7 deprem için zımbalama

Dayanım Fazlalığı Katsayısı $D = 2.5$ (perde + çerçeve sistem):

$$V_{pd,deprem} = D \cdot V_{pd} = 2.5 \times 2.284 = 5.710 \text{ kN}$$ $$\tau_{pd,deprem} = \frac{5.710 \times 10^3}{4.080 \times 520} = 2.693 \text{ MPa} > f_{ctd} = 1.75 \text{ MPa} \quad \text{Yetersiz}$$

Kalınlık artışı gerekli: $h = 750$ mm, $d = 670$ mm denenir.

$$u_p^{yeni} = 4 \times (0.50 + 0.67) = 4.68 \text{ m}$$ $$\tau_{pd,deprem} = \frac{5.710.000}{4.680 \times 670} = 1.823 \text{ MPa} > f_{ctd} = 1.75 \text{ MPa}$$

Marginal hâlâ yetersiz → kolon başlığı (drop panel) eklenmesi veya TBDY 2018 Md. 7.11.10 uyarınca zımbalama donatısı tasarımı yapılmalıdır (plak ≥ 250 mm koşulu sağlanmıştır).

Sonuç:

• Alan kontrolü ✓ ($q_{ort} = 111.1$ kPa < 200 kPa)
• Statik zemin basıncı ✓ ($q_{max} = 195$ kPa < 200 kPa)
• Statik zımbalama ✓ ($\tau = 1.077$ MPa < 3.845 MPa)
• Deprem zımbalama → $h = 750$ mm seçilmeli veya zımbalama donatısı uygulanmalı (TBDY 2018 Md. 7.11.10)

15. Sık Yapılan Hatalar

Tablo 7: Sık Yapılan Hatalar

Kaynakça

1. İlgili Türk Standartları (TS) ve Avrupa Normları (EN)
2. TBDY 2018 — Türkiye Bina Deprem Yönetmeliği
3. İlgili ders kitapları ve teknik kaynaklar

Not: Bu makale eğitim amaçlıdır. Projelerde güncel yönetmelik ve standartlara başvurunuz.

Kaynaklar

1. TS 500:2000 — TSE — Türk Standardları Enstitüsü. https://www.tse.org.tr
2. TS EN 1997-1:2012 — CEN — Avrupa Standardizasyon Komitesi (Eurocode). https://eurocodes.jrc.ec.europa.eu
3. TBDY 2018 — AFAD / T.C. Çevre, Şehircilik ve İklim Değişikliği Bakanlığı. https://www.resmigazete.gov.tr/eskiler/2018/03/20180318M1-2.htm
4. TS 498:1997 — TSE — Türk Standardları Enstitüsü. https://www.tse.org.tr
5. TS EN 206:2014 — TSE — Türk Standardları Enstitüsü. https://www.tse.org.tr

İlgili Hesaplama Araçları

Bu konuyla ilgili ücretsiz mühendislik hesaplama araçlarımızla ön tasarım ve kontrol yapabilirsiniz:

• Temel Boyutlandırma Hesaplama
• Zemin Taşıma Gücü Hesaplama

Önemli Mühendislik Uyarısı: Bu içerik yalnızca bilgilendirme amaçlıdır; nihai tasarım, hesap ve uygulama kararları, güncel yönetmelikler ile proje koşulları çerçevesinde yetkili bir inşaat mühendisinin denetiminde alınmalıdır. Sayısal örnekler ve formüller genel mühendislik pratiğini yansıtır; her projenin kendine özgü zemin, yük ve çevre koşulları proje müellifince ayrıca değerlendirilmelidir.
