Kazık Grubu Etkisi ve Kazık Başlığı Tasarımı (Pile Group Effect & Pile Cap Design)

Özet

Kazık grubu etkisi (pile group effect), bir arada çalışan kazıkların bireysel kapasitelerinin toplamından daha az toplam taşıma kapasitesi sergilemesi olgusudur. Bu azalma, kazıkların zemin içindeki gerilme bölgelerinin örtüşmesi (stress overlap) sonucu ortaya çıkar; Converse-Labarre formülüyle nicelleştirilen grup verimliliği katsayısı η, kum zeminlerde genellikle 0,70–0,95, kil zeminlerde ise koşullara bağlı olarak >1,0 da olabilir. Kil zeminlerde ek olarak blok göçme (block failure) mekanizması denetlenir; tasarım kapasitesi her iki mekanizmanın minimumu seçilir. Kazık başlığı (pile cap) ise kolon/perde yüklerini kazıklara aktaran betonarme elemandır; TS 500:2000 Madde 10.3 eğilme donatısı ve Madde 8.3.1 zımbalama koşullarını, TBDY 2018 Bölüm 16 Madde 16.6 ise deprem altındaki özel donatı gereksinimlerini düzenler.

1. Kazık Grubu Etkisi (Group Effect)

Bir kazık grubundaki her kazık, zemin içinde konikal bir gerilme bölgesi (stress bulb) oluşturur. Kazıklar birbirine yeterince yakın konumlandığında bu gerilme bölgeleri örtüşür ve her kazığın taşıdığı efektif zemin direnci azalır. Bu fiziksel olgu kazık grubu etkisi veya gölge etkisi (shadowing effect) olarak adlandırılır.

Grup etkisinin büyüklüğü üç temel faktöre bağlıdır: kazık çapı (d), merkez-merkez aralığı (s) ve zemin türü. TS EN 1997-1:2012 Madde 7.5.3 ve TS 3167 (Kazık Temellerin Hesap ve Düzenlenmesinde Genel Kurallar) grup etkisinin göz önünde tutulmasını zorunlu kılar. Kum ve çakıl zeminlerde grup verimliliği η < 1, kil zeminlerde ise konsolidasyon sonrası yük aktarımı nedeniyle η > 1 de görülebilir.

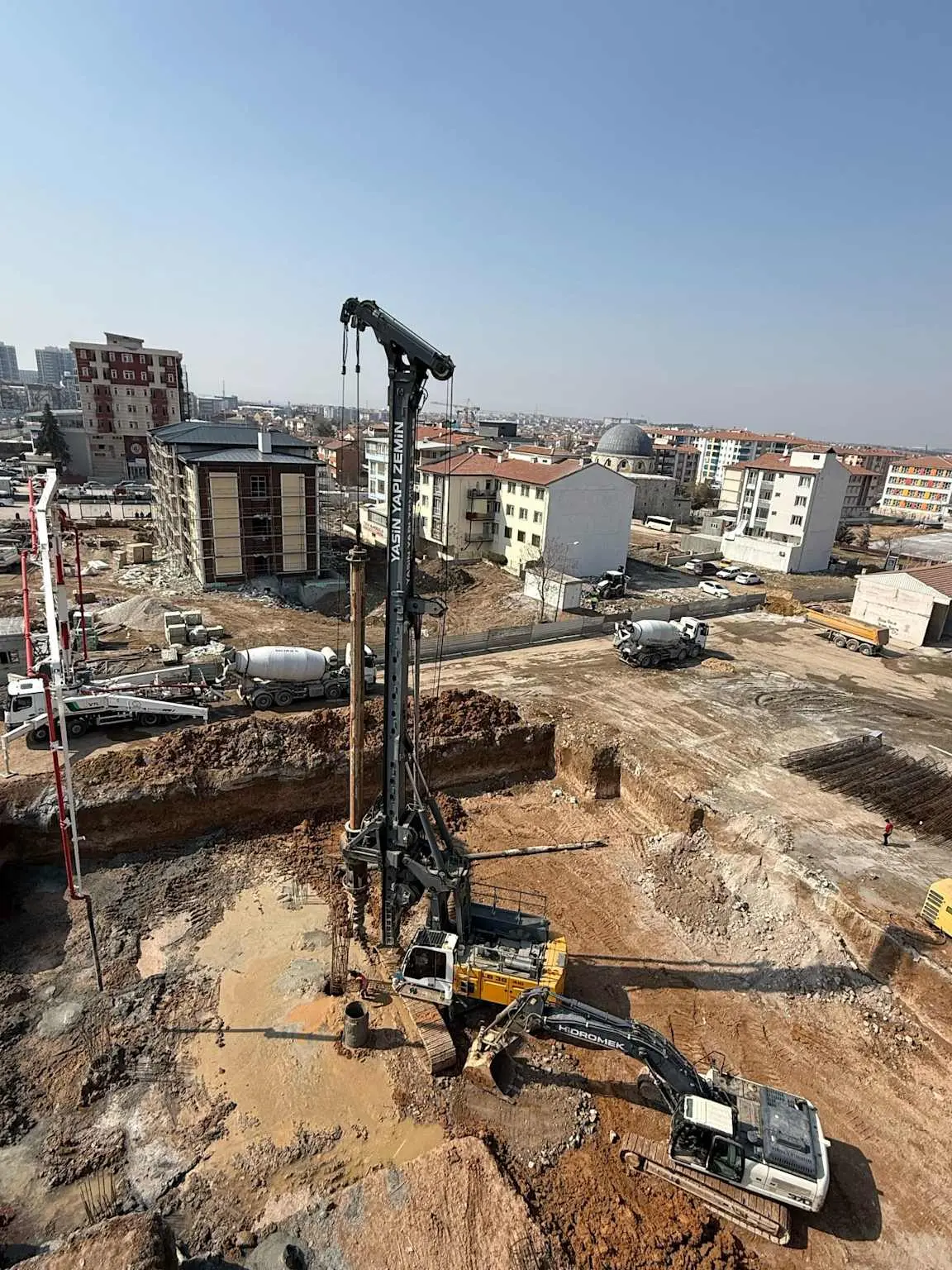

Saha Notu: Türkiye'de özellikle İstanbul, Kocaeli, İzmir ve Bursa gibi büyük şehirlerin alüvyon ovalarında, birbirine yakın kazık gruplarında gölge etkisi saha deneyleriyle doğrulanmıştır. Kazık yükleme testi (static load test) verilerine göre 2,5d aralıklı gruplarda grup verimliliği tekil kazığın %72–80'i düzeyine inebilmektedir.

Dikkat: Grup verimliliğini artırmak için kasıtlı olarak kazıkları birbirinden uzaklaştırmak, kazık başlığı boyutlarını ve projenin maliyetini büyük ölçüde artırır. Ekonomik optimum genellikle s = 3d aralığındadır.

2. Minimum Kazık Aralığı

Kazıklar arasındaki merkez-merkez mesafesi (s) hem imalat kalitesi hem de taşıma kapasitesi açısından kritiktir. TS EN 1536 (TS 3168-EN 1536:2001 — Özel Jeoteknik Uygulamalar – Delme Fore Kazıklar) ve TS EN 1997-1:2012 Madde 7.3 uyarınca minimum aralıklar aşağıdaki tabloda özetlenmiştir.

Tablo 1: Minimum Kazık Aralığı

Saha Notu (Türkiye Özelinde): Türkiye'deki şantiye uygulamalarında imalat toleransı ±75 mm olarak kabul edilir. Bu nedenle hesaplama aşamasında minimum aralıktan en az 100 mm fazla planlama yapılması, uygulama sırasındaki konum sapmalarının sorun yaratmamasını sağlar.

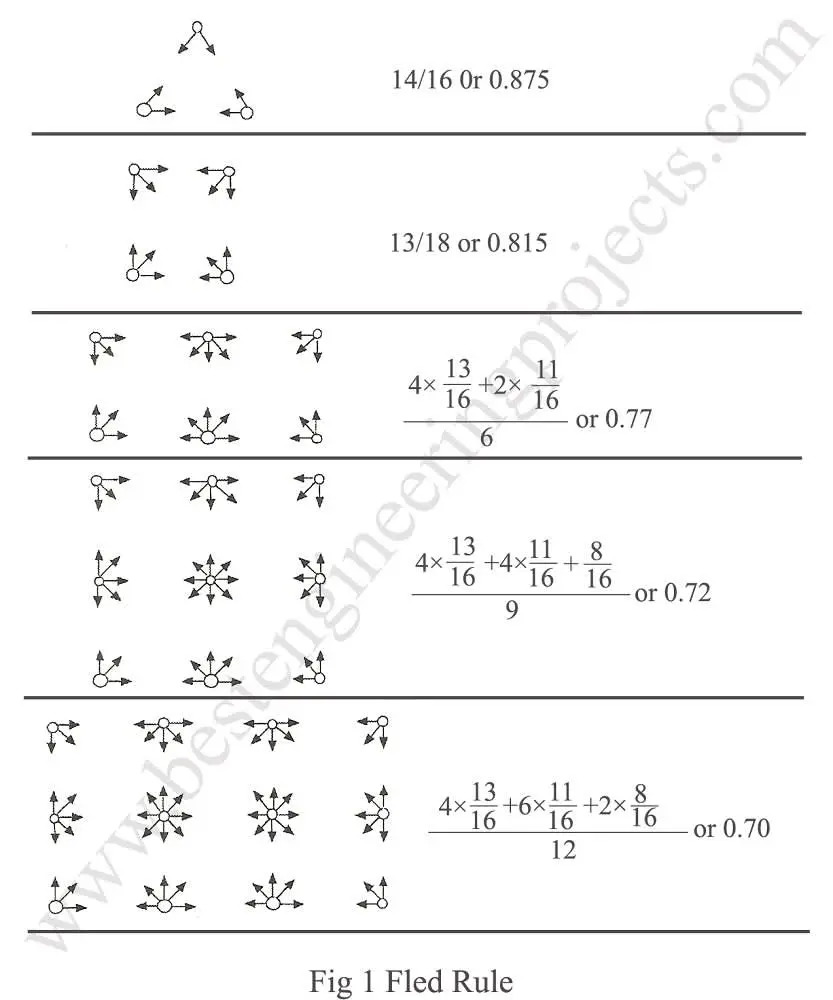

3. Grup Taşıma Kapasitesi

3.1 Converse-Labarre Formülü

Kazık grubu için en yaygın kullanılan verimlilik formülü Converse-Labarre formülüdür:

$$\eta = 1 - \frac{\theta}{90} \cdot \frac{(n-1)m + (m-1)n}{mn}$$

Burada:

• $\eta$ = grup verimliliği katsayısı (0 < η ≤ 1,0)
• $\theta = \arctan(d/s)$ [derece cinsinden]
• m = sıra sayısı (number of rows)
• n = bir sıradaki kazık sayısı (number of piles per row)
• d = kazık çapı (m)
• s = kazık merkez-merkez aralığı (m)

Grup taşıma kapasitesi:

$$Q_{g,izin} = \eta \cdot N \cdot Q_{tek,izin}$$

Burada N = toplam kazık sayısı (N = m × n).

Tablo 2: Converse-Labarre Formülü

Dikkat: Converse-Labarre formülü ampirik bir yaklaşımdır ve genellikle kum/çakıl zeminler için daha güvenilir sonuçlar verir. Kil zeminlerde mutlaka aşağıdaki blok göçme kontrolü de yapılmalıdır.

3.2 Kil Zeminde Blok Göçme Kontrolü

Kil zeminlerde kazık grubu, bireysel kazık göçmesi yerine tüm grubun tek bir blok olarak göçme tehlikesini barındırır (blok göçme / block failure).

Blok göçme kapasitesi (Terzaghi-Block Yöntemi):

$$Q_{ult,blok} = c_u \cdot N_c \cdot (a \cdot b) + c_u \cdot P \cdot L$$

Burada:

• $a = (m-1) \cdot s + d$ (blok kısa kenarı)
• $b = (n-1) \cdot s + d$ (blok uzun kenarı)
• $P = 2a + 2b$ (blok çevresi)
• $L$ = kazık boyu (m)
• $c_u$ = drenajsız kayma mukavemeti (kPa)
• $N_c = 9,0$ (derin temel, drenajsız şart, Skempton 1951)

Tasarım kapasitesi her iki mekanizmadan küçük olan seçilir:

$$Q_{g,tasarim} = \min\left(Q_{ult,blok} / FS,\; N \cdot Q_{tek,izin}\right)$$

Güvenlik sayısı: FS = 2,5–3,0 (TS EN 1997-1:2012 ve TS 3167)

3.3 Kazık Grubu Oturması — Eşdeğer Temel Yöntemi

Kazık grubu oturması, eşdeğer temel yöntemiyle tahmin edilir:

1. Sürtünme kazıkları için: Eşdeğer temel, kazık grubunun $L/3$ üstündeki derinliğe ($2L/3$ altına) yerleştirilir.
2. Uç kazıkları için: Eşdeğer temel kazık ucu kotuna konulur.
3. Eşdeğer temel üzerindeki ortalama gerilme: $\Delta\sigma_0 = Q_g / (a \cdot b)$
4. Derinlikle gerilme yayılımı (2:1 yöntemi): $\Delta\sigma_z = Q_g / [(a+z)(b+z)]$
5. Konsolidasyon oturması — her kil tabakası için:

$$S_c = \frac{C_c}{1+e_0} \cdot H \cdot \log_{10}\left(\frac{\sigma'_{v0} + \Delta\sigma_z}{\sigma'_{v0}}\right)$$

Tablo 3: Kazık Grubu Oturması — Eşdeğer Temel Yöntemi

Kaynak: TS EN ISO 14688-2:2018 ve yerel geoteknik verileri

4. Kazık Başlığı Tasarımı

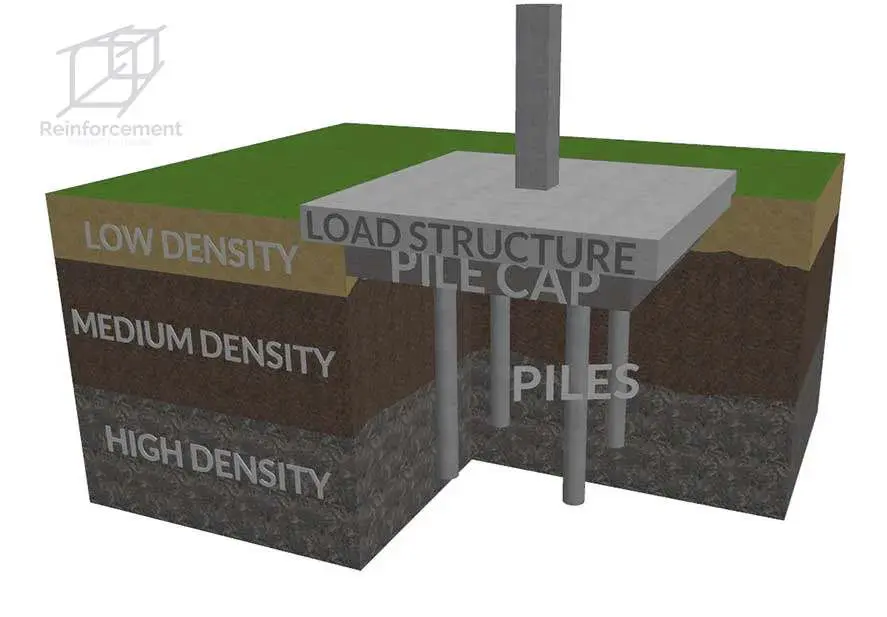

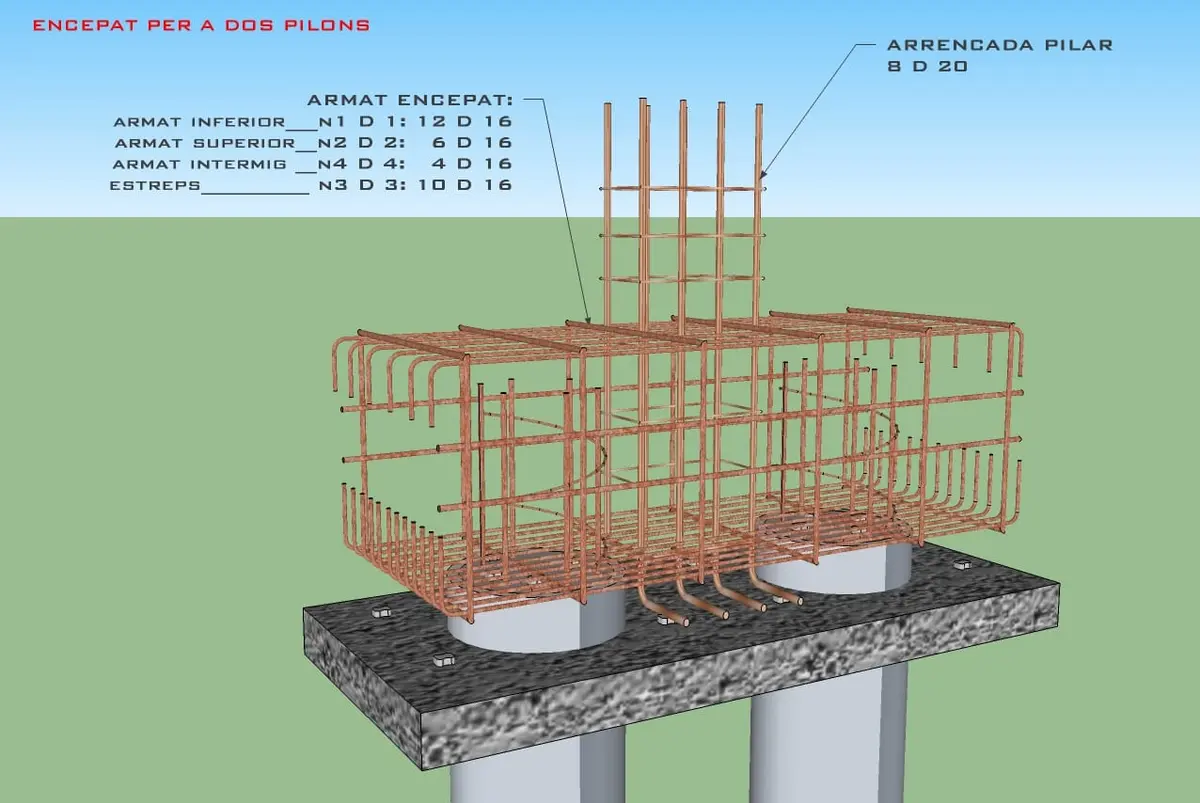

Kazık başlığı (pile cap), üst yapı kolonundan veya perdeden gelen yükleri kazıklara güvenle aktaran, genellikle büyük kalınlıklı betonarme elemandır.

4.1 Boyutlandırma İlkeleri

• Minimum kalınlık: h ≥ 2d (kazık çapının 2 katı), ancak Türkiye şantiye uygulamalarında h ≥ max(1,5d, 600 mm) yaygındır.
• Kazık gömme (embedment): Kazık başı kazık başlığına en az 75 mm gömülür (TS 3167 ve TS 3168-EN 1536).
• Paspayı: Kazık başlığı alt yüzeyinde 75 mm (zemin temas yüzeyi), yan yüzeylerde 50–75 mm (TS 500:2000 Madde 12.1).
• Beton sınıfı: C25/30 minimum, agresif zemin/su koşullarında C30/37 (TS EN 1992-1-1:2004).
• Yalın beton: Kazık başlığı altına minimum 100 mm kalınlıkta C16 yalın beton (lean concrete) dökülür.

4.2 Kafes-Bağ Yöntemi (Strut-and-Tie)

TS 500:2000 Madde 10.2 ve TS EN 1992-1-1:2009 (Eurocode 2) Madde 6.5 uyarınca, kesit oranı (L/d) ≤ 2 olan derin kazık başlıklarında kafes-bağ yöntemi zorunlu hale gelir. Bu yöntemde:

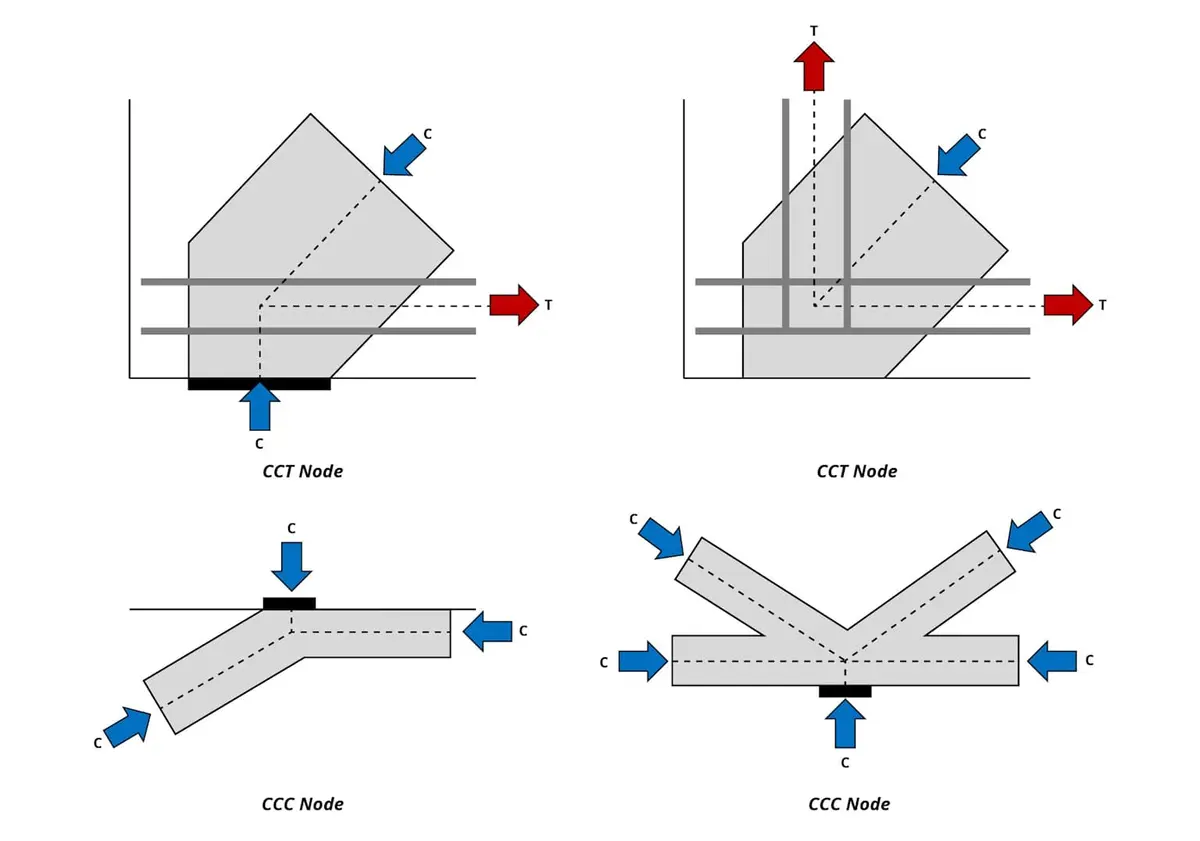

• Strut (basınç çubuğu): Kolon altından kazık başlarına uzanan beton basınç çubukları
• Tie (çekme çubuğu): Kazık başları arasındaki çekme kuvvetini karşılayan yatay donatı
• Node (düğüm): Strut ve tie'ların kesiştiği noktalar

4 kazıklı bir kazık başlığı için çekme kuvveti:

$$T = \frac{N_d \cdot \ell}{4 \cdot d_{eff}}$$

Burada $\ell$ = kazık merkez-merkez aralığı, $d_{eff}$ = faydalı yükseklik.

5. Moment Aktarımı ve Donatı Hesabı

5.1 Eğilme Donatısı — TS 500:2000 Madde 10.3

Kazık başlığı alt yüzeyindeki çekme kuvveti kafes-bağ modeli ile belirlenir. 4 kazıklı simetrik bir kazık başlığı için bir yöndeki toplam tasarım çekme kuvveti:

$$T_{sd} = \frac{N_{Ed} \cdot \ell_0}{4 \cdot d_{eff}}$$

Gerekli donatı alanı (TS 500:2000 Madde 3.2):

$$A_s = \frac{T_{sd}}{f_{yd}}$$

TS 500:2000 Madde 10.3.3 uyarınca minimum donatı koşulu:

$$A_{s,min} = 0.001 \cdot b \cdot h$$

Saha Notu: Kafes-bağ yöntemi, kesit yöntemiyle karşılaştırıldığında kazık eksenleri üzerinde donatı yoğunlaştırılmasını öngörür; yayılı donatı düzeninin yetersiz kalabileceğini gösterir.

5.2 Zımbalama Kontrolü — TS 500:2000 Madde 8.3.1

Kolona yakın kritik zımbalama çevresi:

$$V_{pd} \leq V_{pr} = 0.65 \cdot f_{ctd} \cdot u \cdot d_{eff}$$

Burada:

• $u$ = kolon yüzünden d/2 uzaklıktaki kritik çevre (mm)
• $f_{ctd}$ = betonun tasarım çekme dayanımı (MPa)
• Üst sınır: $V_{pd} \leq 0.22 \cdot f_{cd} \cdot u \cdot d_{eff}$

Tablo 4: Zımbalama Kontrolü — TS 500:2000 Madde 8.3.1

γc = 1,5 (yük kombinasyonu ile)

Dikkat: TS 500:2000 Madde 8.3.2 uyarınca zımbalama etriyesi tasarımında, zımbalama kuvvetinin %50'si beton tarafından karşılanır; kalan pay donatıya verilir.

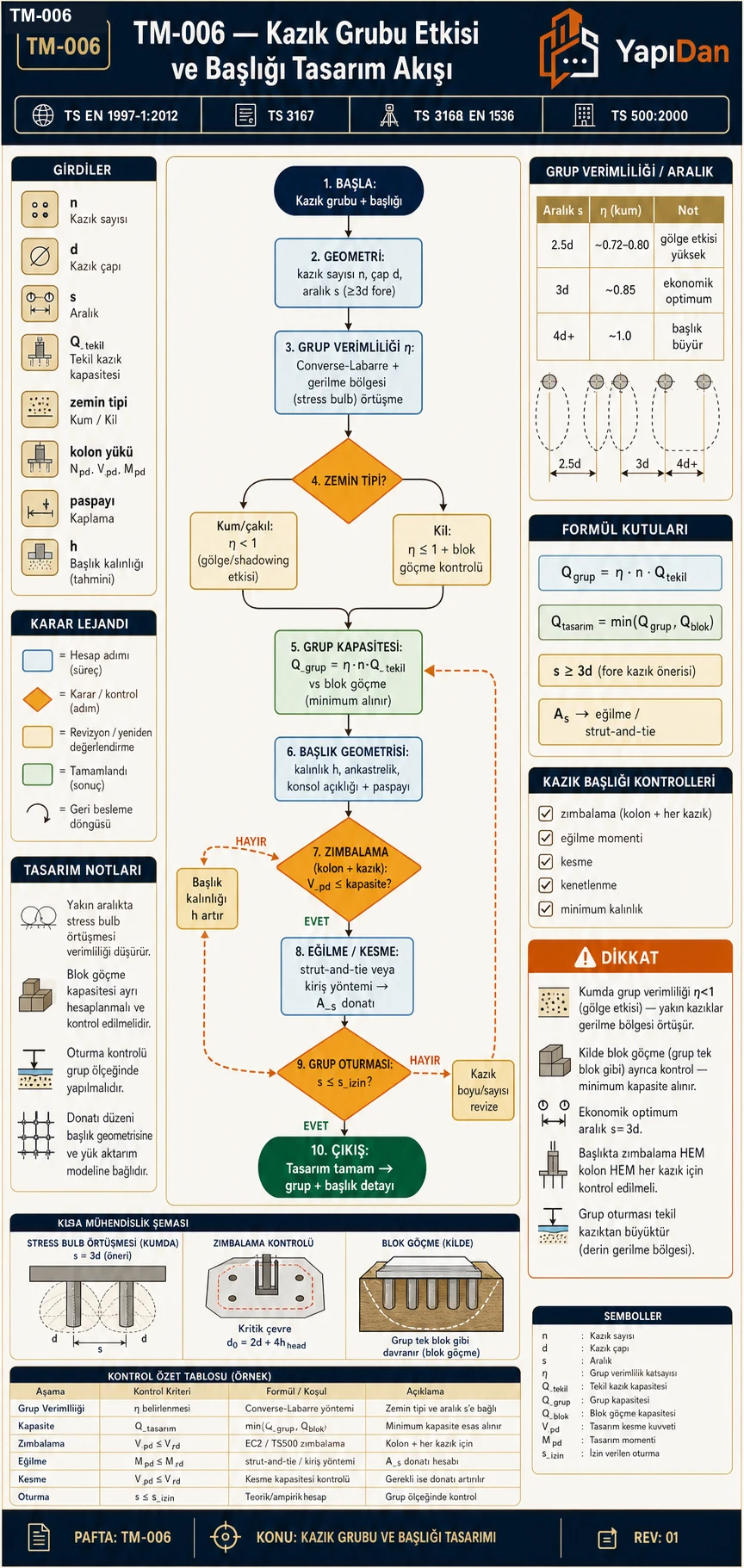

6. Tasarım Akış Diyagramı

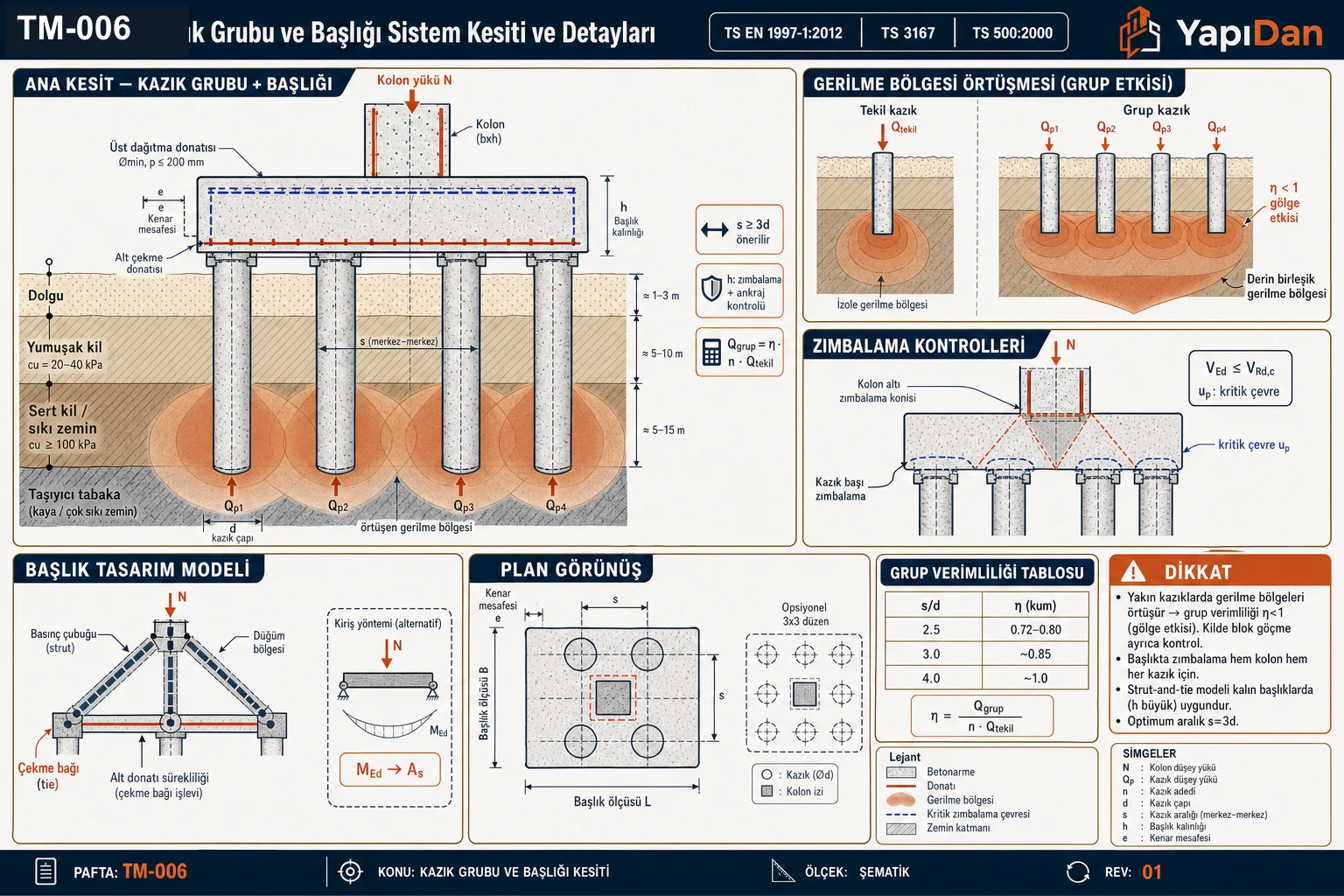

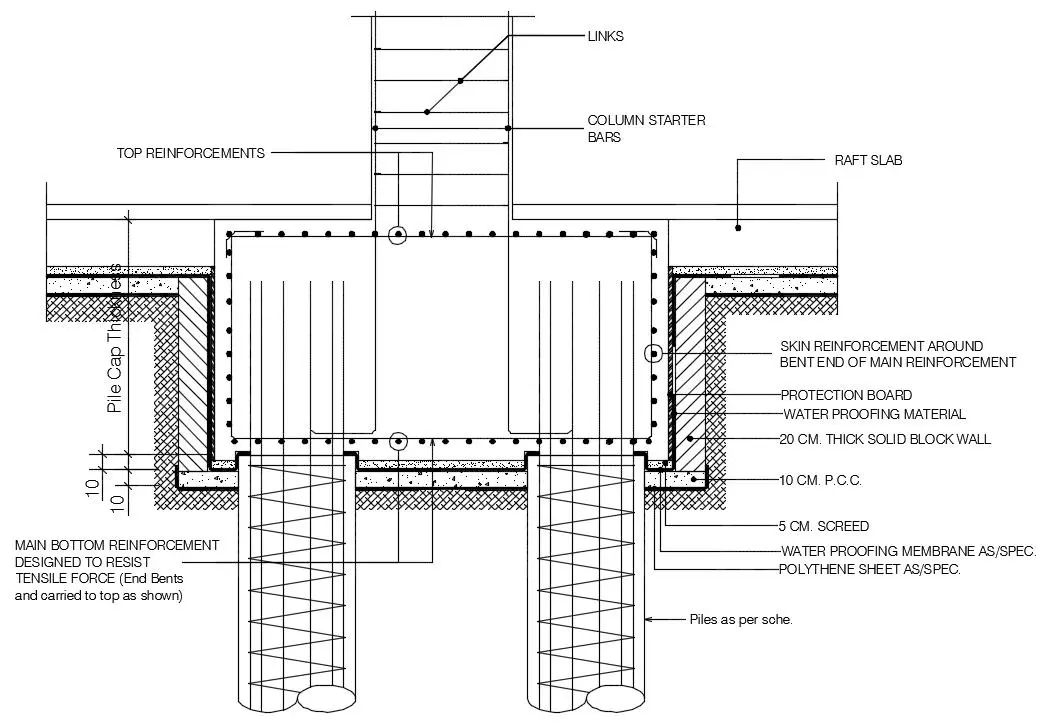

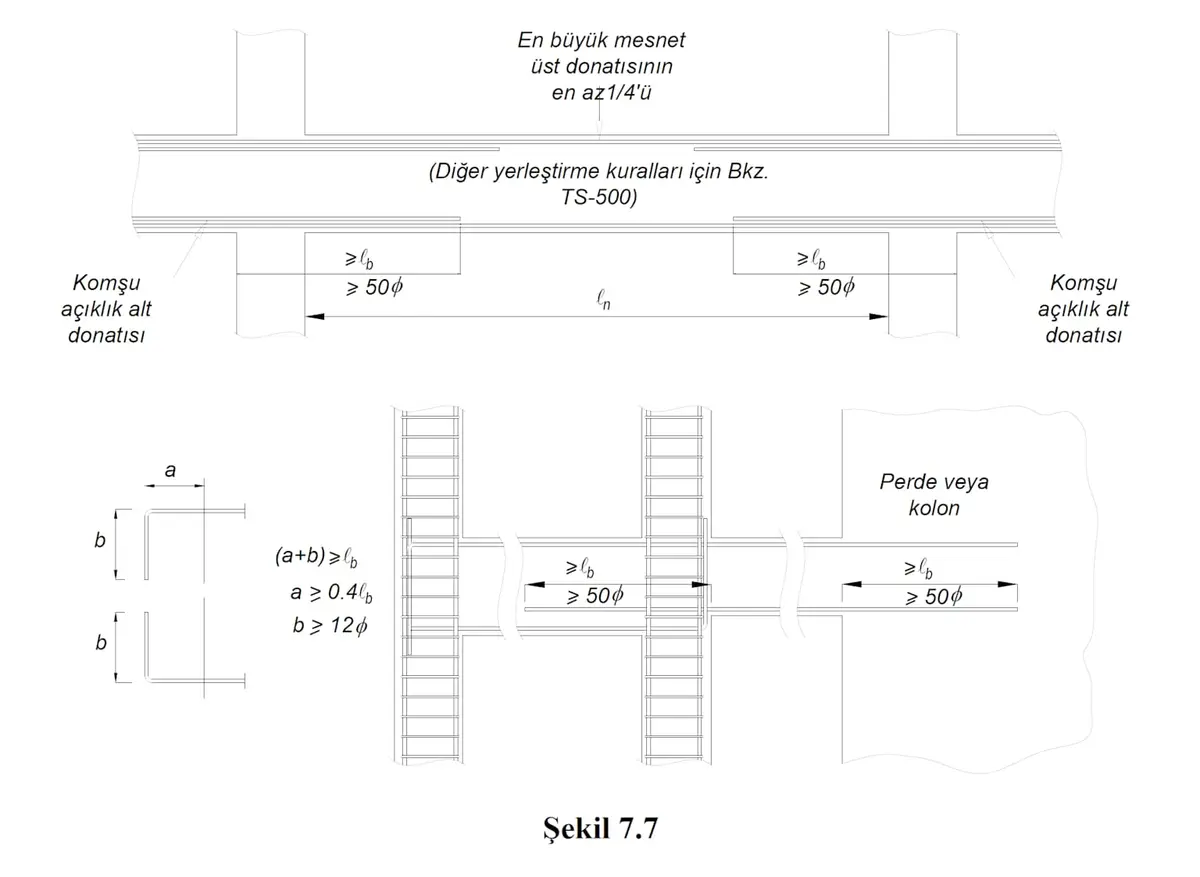

7. Teknik Kesit Detayı

8. Türkiye'ye Özgü Saha Bilgileri

8.1 Deprem Bölgesi ve TBDY 2018 Uygulaması

Türkiye'nin büyük bölümü I. ve II. derece deprem bölgelerinde yer almaktadır. TBDY 2018 Bölüm 16 kazıklı temeller için aşağıdaki özel koşulları düzenler:

• Madde 16.6.3.4: Sismik kategorisi YBD1 ve YBD2 olan yapılarda kazık boyuna donatısı ρ ≥ 0,01 (yanal yük aktaran kazıklarda), sarılma bölgelerinde etriye aralığı s ≤ min(8φl, 100 mm).
• TBDY 2018 Madde 16.6.3.3: Kazık başlığında devredışı kazık etkisi dikkate alınır; burulma yükü altında iç ve dış kazıklar arasındaki yük farkı en az %25 kabul edilir.
• TBDY 2018 Tablo 16.1: Zemin sınıflaması ZA–ZF; Bursa ve Marmara alüvyon ovaları için ZC–ZD zemin sınıfı tipiktir.

Tablo 5: Deprem Bölgesi ve TBDY 2018 Uygulaması

Kaynak: KGM Teknik Şartnamesi Bölüm 8 ve JMO Don İndeksi Haritası

8.2 Türkiye'de Yaygın Zemin Koşulları

• Marmara/Ege ovaları: Alüvyon kil–silt–kum ardalanması; $c_u$ = 20–100 kPa; konsolidasyon oturması riski yüksek.
• Ege–Batı Anadolu: Killer genellikle şişme potansiyelli (plastik kil); smectite/montmorillonit kil minerali yaygın.

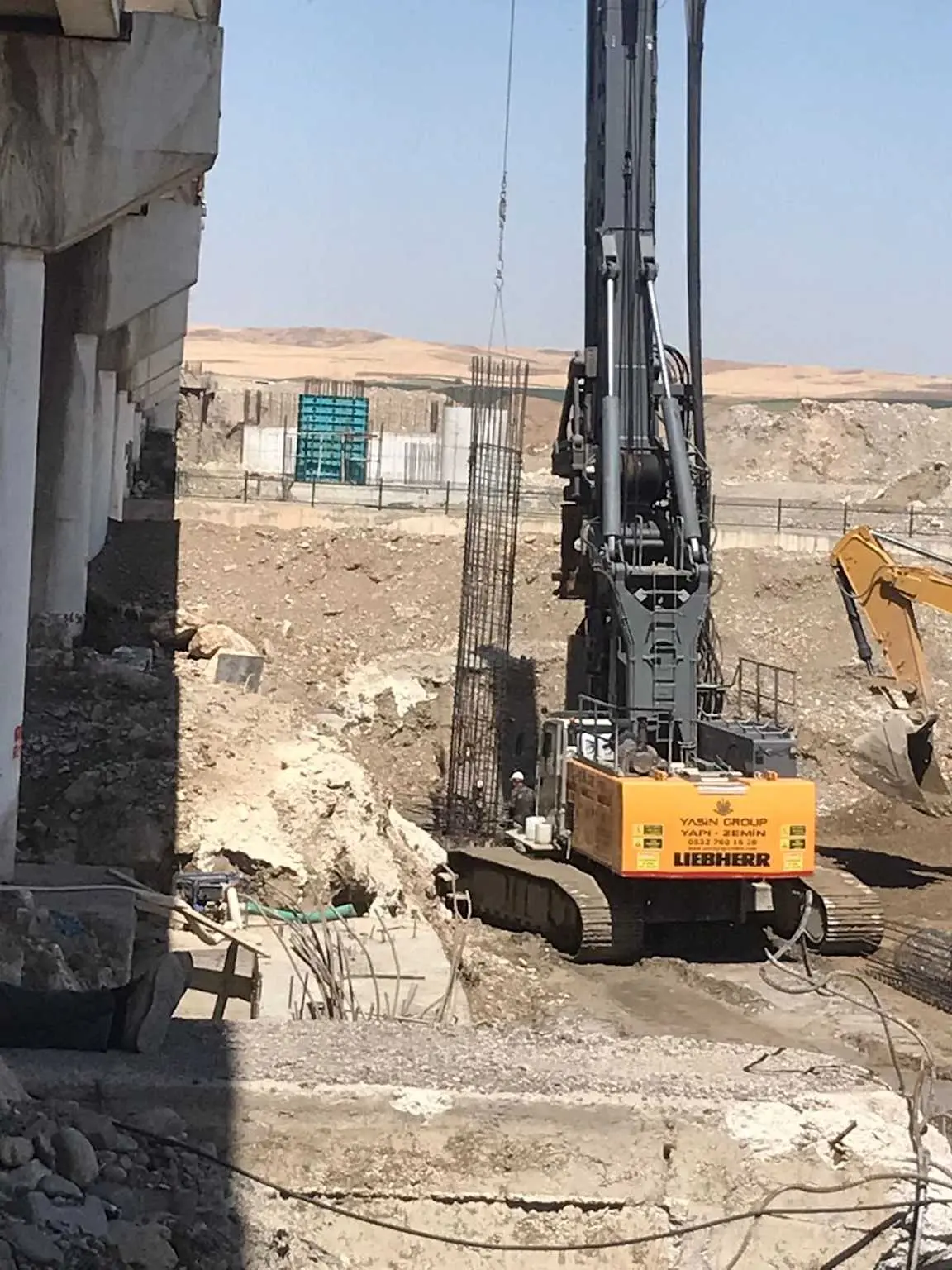

• İç Anadolu: Kireçtaşı–marn–tüf ardalanması; kaya kazık (rock socket pile) sıklıkla gerekli.
• Karadeniz: Yağışlı iklim, bataklık ve yumuşak kil; uzun fore kazıklar yaygın.
• Doğu Anadolu: Volkanik zemin ve kaya; kazık uygulaması daha az yaygın.

9. Örnek Problemler

Problem 1 — Kolay

Veriler:

• m = 3 sıra, n = 3 kazık/sıra → 9 kazık toplam
• Kazık çapı: d = 0,30 m
• Merkez-merkez aralığı: s = 0,75 m
• Kil zemin: $q_u$ = 150 kPa → $c_u$ = 75 kPa
• Kazık boyu: L = 12 m
• α = 0,4 (adhezyon katsayısı)

İstenen: Converse-Labarre formülüyle grup verimliliği η ve izin verilebilir grup kapasitesi

Çözüm:

Adım 1: θ hesabı

$$\theta = \arctan(d/s) = \arctan(0{,}30/0{,}75) = \arctan(0{,}40) = 21{,}80°$$

Adım 2: η hesabı

$$\eta = 1 - \frac{21{,}80}{90} \cdot \frac{(3-1)\times 3 + (3-1)\times 3}{3\times 3} = 1 - 0{,}2422 \times \frac{12}{9} = 1 - 0{,}323 = 0{,}677$$

Adım 3: Tekil kazık kapasitesi

• Uç: $Q_p = 9 \times 75 \times \pi \times 0{,}15^2 = 47{,}7$ kN
• Şaft: $Q_s = \alpha \cdot c_u \cdot \pi \cdot d \cdot L = 0{,}4 \times 75 \times \pi \times 0{,}30 \times 12 = 339{,}3$ kN
• $Q_{ult,tek} = 387{,}0$ kN → $Q_{izin,tek} = 387{,}0 / 2{,}5 = 154{,}8$ kN

Adım 4: Grup kapasitesi

$$Q_{g,izin} = \eta \times N \times Q_{izin,tek} = 0{,}677 \times 9 \times 154{,}8 = 942{,}4 \text{ kN}$$

Sonuç: $Q_{g,izin} = 942{,}4$ kN

Kontrol: $c_u$ = 75 kPa için α = 0,4 mantıklı. Grup verimliliği η = 0,677 yakın aralık nedeniyle düşük — s/d = 0,75/0,30 = 2,5, minimum sınırda.

Problem 2 — Orta

Veriler:

• m = 2 sıra, n = 2 kazık/sıra → 4 kazık toplam
• Kazık çapı: d = 0,30 m
• Merkez-merkez aralığı: s = 0,90 m
• Kil zemin: $q_u$ = 190 kPa → $c_u$ = 95 kPa
• Kazık boyu: L = 10 m
• α = 0,75 (adhezyon)
• Güvenlik sayısı: FS = 3,0

İstenen: Hem bireysel yenilme hem blok göçme hesabı; tasarım grubu taşıma kapasitesi

Çözüm:

Adım 1: Tekil kazık kapasitesi

$$Q_p = 9 \times 95 \times \pi \times 0{,}15^2 = 60{,}3 \text{ kN}$$ $$Q_s = 0{,}75 \times 95 \times \pi \times 0{,}30 \times 10 = 671{,}1 \text{ kN}$$ $$Q_{ult,tek} = 731{,}4 \text{ kN} \quad \Rightarrow \quad Q_{izin,tek} = 244{,}0 \text{ kN}$$

Adım 2: N × Q_izin yöntemi

$$Q_{g,bireysel} = 4 \times 244{,}0 = 976{,}0 \text{ kN}$$

Adım 3: Blok göçme

• $a = b = (2-1)\times0{,}90 + 0{,}30 = 1{,}20$ m
• $Q_{ult,blok} = 9 \times 95 \times (1{,}20 \times 1{,}20) + 95 \times (4 \times 1{,}20) \times 10 = 1231{,}2 + 4560 = 5791{,}2$ kN
• $Q_{izin,blok} = 5791{,}2 / 3 = 1930{,}4$ kN

Adım 4: Tasarım kapasitesi

$$Q_{g,tasarim} = \min(976{,}0;\; 1930{,}4) = 976{,}0 \text{ kN}$$

Sonuç: Grup izin verilen taşıma kapasitesi 976 kN. Bireysel yenilme mekanizması belirleyicidir.

Kontrol: Kil zeminde küçük 2×2 gruplarda bireysel yenilme belirleyicidir — literatürle uyumlu ✓

Problem 3 — Zor

Veriler:

• 4 kazık, Ø600 mm, s = 1,80 m (m-m aralığı)
• Kolon: 400 × 400 mm, beton C25/30, donatı B420C
• Ölü yük ($G_k$) = 1205 kN, Hareketli yük ($Q_k$) = 291 kN
• Kazık başlığı: C25/30 minimum

İstenen: Kazık sayısı kontrolü, kazık başlığı boyutlandırması ve eğilme donatısı hesabı

Çözüm:

Adım 1: Kazık başlığı boyutlandırması

Toplam servis yükü: $N_k = 1205 + 291 = 1496$ kN

Kazık izin verilen kapasitesi: $Q_{izin} = 400$ kN/kazık

$$n = 1496 / 400 = 3{,}74 \rightarrow \text{4 kazık seç}$$

Kazık başlığı kenar boyu: $L_{cap} = s + d + 2 \times 150 = 1800 + 600 + 300 = 2700$ mm

Min. kazık başlığı kalınlığı: $h = 2{,}3d = 2{,}3 \times 600 = 1380$ mm → h = 1400 mm al

Adım 2: Tasarım yükü (TS 500 yük kombinasyonu)

$$N_{Ed} = 1{,}4 \times G_k + 1{,}6 \times Q_k = 1{,}4 \times 1205 + 1{,}6 \times 291 = 1687 + 465{,}6 = 2152{,}6 \text{ kN}$$

Adım 3: Faydalı yükseklik

Paspayı = 75 mm, φ_donatı ≈ 16 mm

$$d_{eff} = 1400 - 75 - 16/2 = 1317 \text{ mm}$$

Adım 4: Kafes-bağ modeli — çekme kuvveti

$$\ell_0 = s/2 = 1800/2 = 900 \text{ mm}$$ $$T_{sd} = \frac{N_{Ed} \cdot \ell_0}{4 \cdot d_{eff}} = \frac{2152{,}6 \times 10^3 \times 900}{4 \times 1317} = 367{,}4 \text{ kN}$$

Adım 5: Gerekli eğilme donatısı

$$f_{yd} = 420 / 1{,}15 = 365{,}2 \text{ MPa (B420C, TS 708:2010)}$$ $$A_s = \frac{T_{sd}}{f_{yd}} = \frac{367{,}4 \times 10^3}{365{,}2} = 1006 \text{ mm}^2$$

Adım 6: Minimum donatı kontrolü (TS 500:2000 Madde 10.3.3)

$$A_{s,min} = 0{,}001 \times 2700 \times 1400 = 3780 \text{ mm}^2$$

Minimum donatı belirleyici! $A_s = 3780$ mm²

Seçilen donatı: 8Ø25 = 3927 mm² (her iki yönde)

Adım 7: Zımbalama kontrolü (TS 500:2000 Madde 8.3.1)

Kritik çevre: $u = 4 \times (400 + d) = 4 \times (400 + 1317/2) = 4 \times 1059 \approx 4236$ mm

$$V_{pr} = 0{,}65 \times f_{ctd} \times u \times d_{eff} = 0{,}65 \times 1{,}10 \times 4236 \times 1317 = 3976 \text{ kN}$$

$V_{pd} < V_{pr}$ ✓

Sonuç:

• Kazık başlığı boyutu: 2700 × 2700 × 1400 mm
• Eğilme donatısı (alt): Her iki yönde 8Ø25 (As = 3927 mm²)
• Zımbalama: Donatısız çözüm yeterli ✓

10. Sık Yapılan Hatalar

Tablo 6: Sık Yapılan Hatalar

Kaynakça

1. İlgili Türk Standartları (TS) ve Avrupa Normları (EN)
2. TBDY 2018 — Türkiye Bina Deprem Yönetmeliği
3. İlgili ders kitapları ve teknik kaynaklar

Not: Bu makale eğitim amaçlıdır. Projelerde güncel yönetmelik ve standartlara başvurunuz.
