Konsolidasyon Oturma Hesap Formülleri

Özet

Konsolidasyon oturması, doygun kil zeminlerde uygulanan yük altında boşluk suyunun zamanla boşalmasıyla oluşan hacim azalmasıdır. Toplam oturma üç bileşenden oluşur: anlık (elastik) oturma $S_i$, birincil konsolidasyon oturması $S_c$ ve ikincil konsolidasyon (sünme) oturması $S_s$. Bu makalede TS 1900-2:2006, TS EN ISO 17892-5:2017 ve TS EN 1997-1:2005 (Eurocode 7) çerçevesinde NC ve OC killer için oturma hesap yöntemleri, zaman analizi ve Türkiye zemin koşullarına özgü uygulamalar ele alınmaktadır.

$$S_T = S_i + S_c + S_s$$

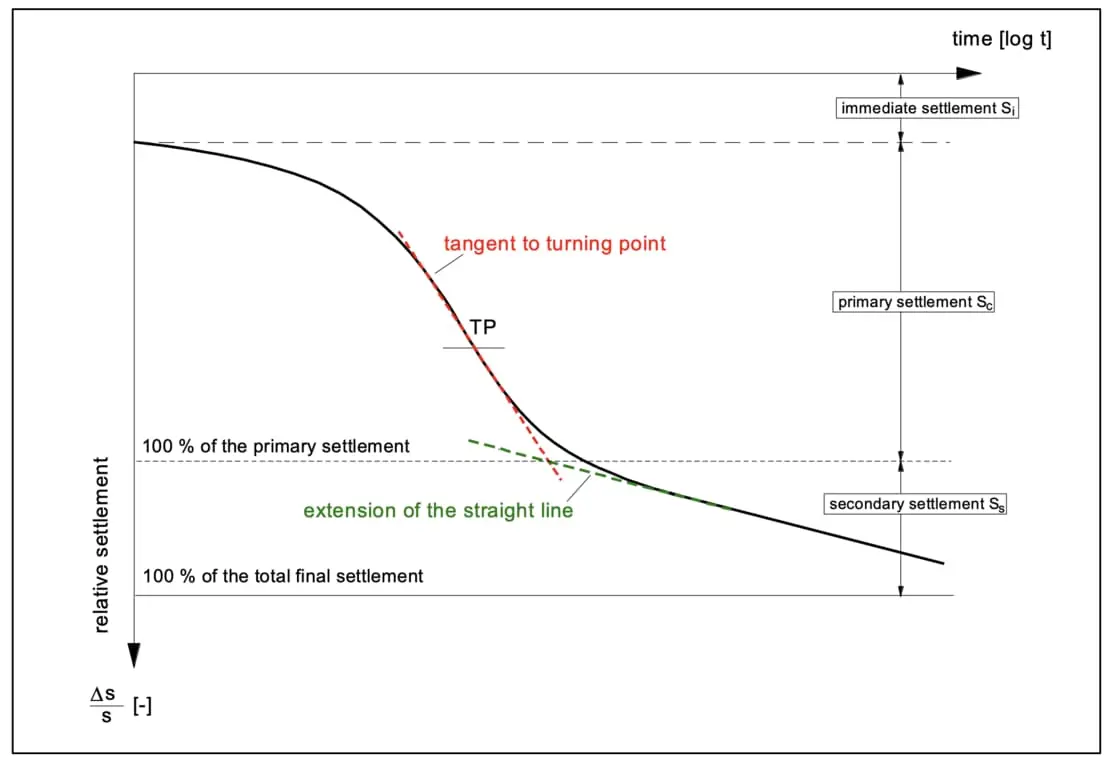

1. Toplam Oturma Bileşenleri

Kil zeminlerde toplam oturma üç farklı mekanizma sonucunda oluşur:

2. Anlık (Elastik) Oturma

Yük uygulandığında kil zeminde hacim değişmeksizin gerçekleşen kayma deformasyonu, Schleicher (1926) formülüyle hesaplanır:

$$S_i = q \cdot B \cdot \frac{1 - \nu_u^2}{E_u} \cdot I_w$$

Parametreler:

• $q$: Temel taban gerilmesi (kPa)
• $B$: Temel genişliği (m)
• $\nu_u$: Drenajsız Poisson oranı (doygun kil için $\nu_u \approx 0{,}5$)
• $E_u$: Drenajsız elastisite modülü (kPa)
• $I_w$: Schleicher şekil ve rijitlik faktörü

Pratik Not: Rigid (rijit) temel için $I_w = \pi/4 \approx 0{,}785$ (kare ve daire için). Steinbrenner (1934) köşe noktasından süperpozisyon yöntemiyle dikdörtgen temellerde merkez, köşe ve kenar gerilmeleri ayrı ayrı hesaplanabilir.

3. Birincil Konsolidasyon Oturması

3.1 Normal Konsolidasyonlu (NC) Kil

OCR = 1 olan NC kil için sıkışma indisi $C_c$ kullanılır:

$$S_c = \frac{C_c}{1 + e_0} \cdot H \cdot \log\frac{\sigma'_0 + \Delta\sigma'}{\sigma'_0}$$

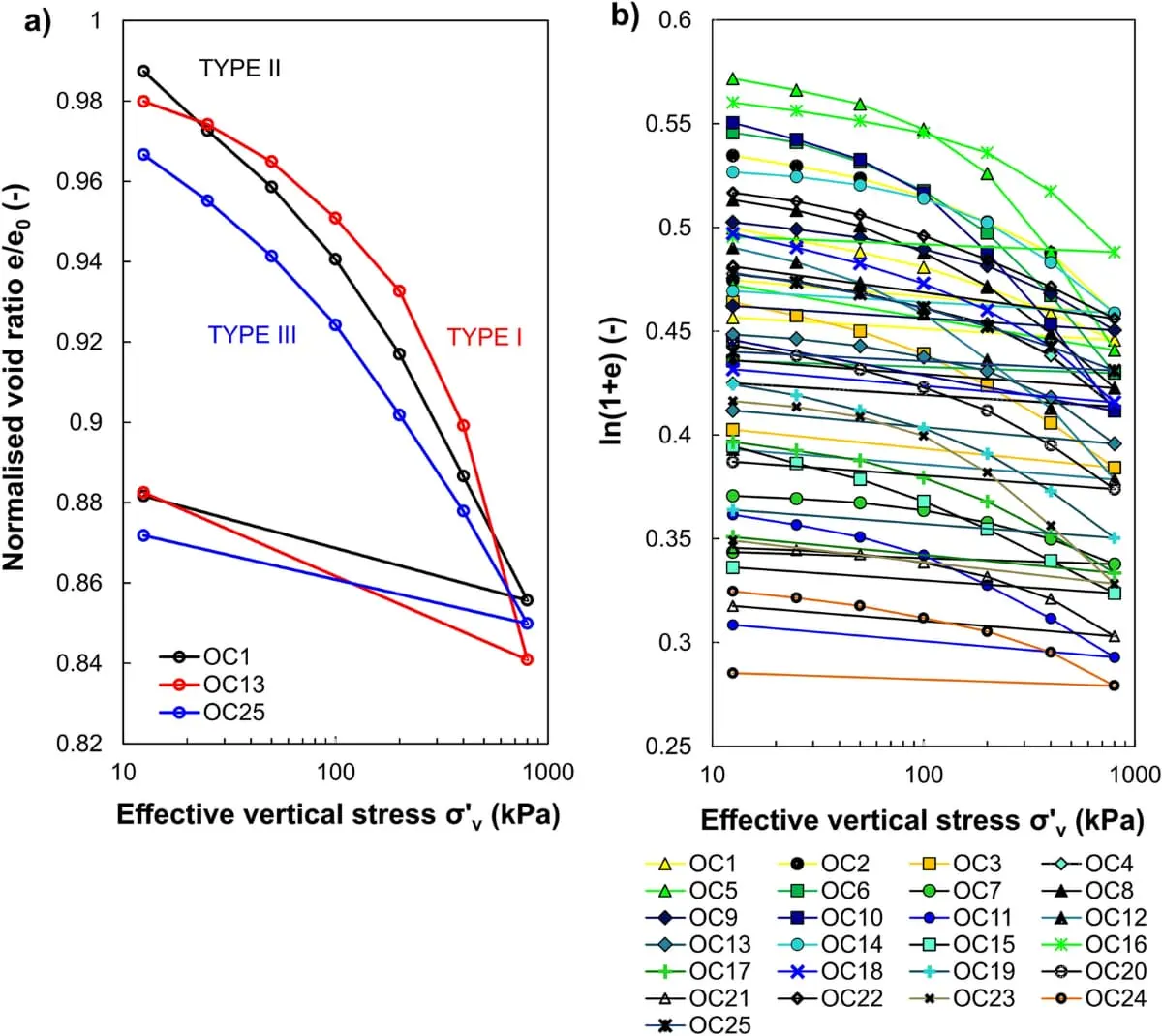

3.2 Aşırı Konsolidasyonlu (OC) Kil — $\sigma'_f \leq \sigma'_p$

Efektif son gerilme $\sigma'_f = \sigma'_0 + \Delta\sigma'$ ön konsolidasyon gerilmesini aşmıyorsa yalnızca tekrar yükleme indisi $C_r$ kullanılır:

$$S_c = \frac{C_r}{1 + e_0} \cdot H \cdot \log\frac{\sigma'_0 + \Delta\sigma'}{\sigma'_0}$$

3.3 OC Kil — Karma Durum ($\sigma'_f > \sigma'_p$)

Efektif son gerilme ön konsolidasyon gerilmesini aşıyorsa iki aşamalı formül uygulanır:

$$S_c = \frac{C_r}{1 + e_0} \cdot H \cdot \log\frac{\sigma'_p}{\sigma'_0} + \frac{C_c}{1 + e_0} \cdot H \cdot \log\frac{\sigma'_f}{\sigma'_p}$$

3.4 Hacimsel Sıkışma Katsayısı $m_v$ ile Yöntem

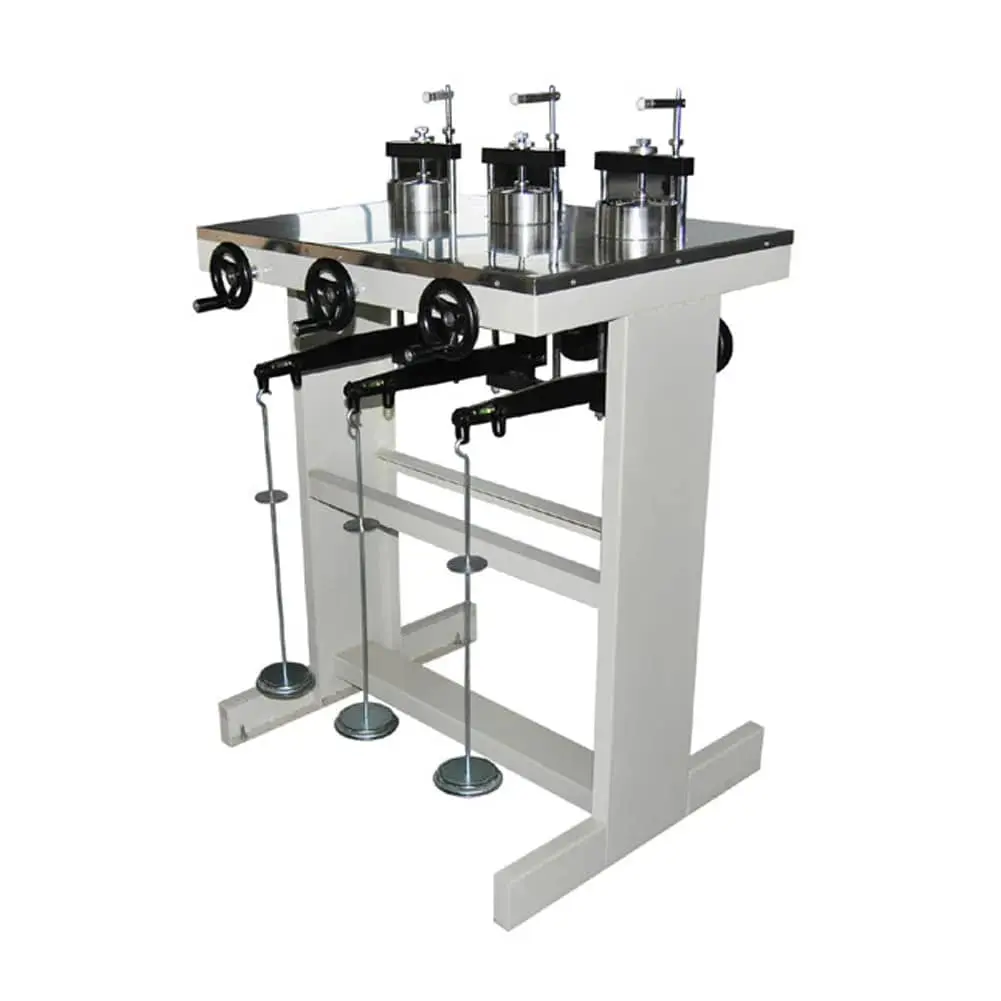

Ödometre deneyinden elde edilen $m_v$ değeri kullanıldığında:

$$S_c = m_v \cdot \Delta\sigma' \cdot H$$

3.5 Çok Katmanlı Zemin

Her katman ayrı hesaplanıp toplanır:

$$S_c^{\text{toplam}} = \sum_{i=1}^{n} S_{c,i} = \sum_{i=1}^{n} \frac{C_{c,i}}{1 + e_{0,i}} \cdot H_i \cdot \log\frac{\sigma'_{0,i} + \Delta\sigma'_i}{\sigma'_{0,i}}$$

4. Zaman-Oturma Analizi (Terzaghi 1943)

4.1 Konsolidasyon Denklemleri

Konsolidasyon derecesi $U$ ile zaman faktörü $T_v$ arasındaki ilişki:

$$T_v = \frac{c_v \cdot t}{H_{dr}^2}$$

• $c_v$: Konsolidasyon katsayısı (m²/yıl)
• $t$: Geçen süre (yıl)
• $H_{dr}$: Drenaj yolu (çift drenaj: $H_{dr} = H/2$; tek drenaj: $H_{dr} = H$)

4.2 Yaklaşık Formüller

$U < 60\%$ için: $T_v = \frac{\pi}{4} \left(\frac{U}{100}\right)^2$

$U > 60\%$ için: $T_v = -0{,}933 \log(1 - U/100) - 0{,}085$

5. İkincil Konsolidasyon (Sünme) Oturması

Birincil konsolidasyon tamamlandıktan sonra daneler arası sürünme mekanizmasıyla oluşan oturma:

$$S_s = \frac{C_\alpha}{1 + e_p} \cdot H \cdot \log\frac{t_2}{t_1}$$

• $C_\alpha$: İkincil sıkışma indisi
• $e_p$: Birincil konsolidasyon sonundaki boşluk oranı
• $t_1$: Birincil konsolidasyon sonu zamanı
• $t_2$: Analiz yapılan zaman

Mesri ve Godlewski (1977) Korelasyonu:

$$\frac{C_\alpha}{C_c} = \text{sabit} \approx 0{,}04 \pm 0{,}01$$

6. Özet Formül Tablosu

7. Yönetmelik Referansları

8. Türkiye Zemin Koşulları

8.1 Başlıca Kil Zemin Tipleri

8.2 Deprem Bölgesi Etkisi — TBDY 2018

TBDY 2018 Tablo 16.1 kapsamında ZD, ZE ve ZF sınıfı zeminlerde (yumuşak kil, turba, dolgu) konsolidasyon oturması ile deprem etkisi bir arada değerlendirilmelidir. ZE/ZF zeminlerde deprem ivmesi büyütmesi $1{,}5$–$3{,}0$ kat olabilmektedir; bu zeminlerde hem deprem tarafından tetiklenen oturma hem de kümülatif tekrarlı yük oturması hesaplanmalıdır.

8.3 Don Derinliği — Temel Oturma İlişkisi

Saha Notu: Don derinliğinin altına inen temel sistemi üst zemin tabakalarının mevsimsel kabarma–büzülme hareketlerinden de korunmuş olur; bu durum oturma tahmininin güvenilirliğini artırır.

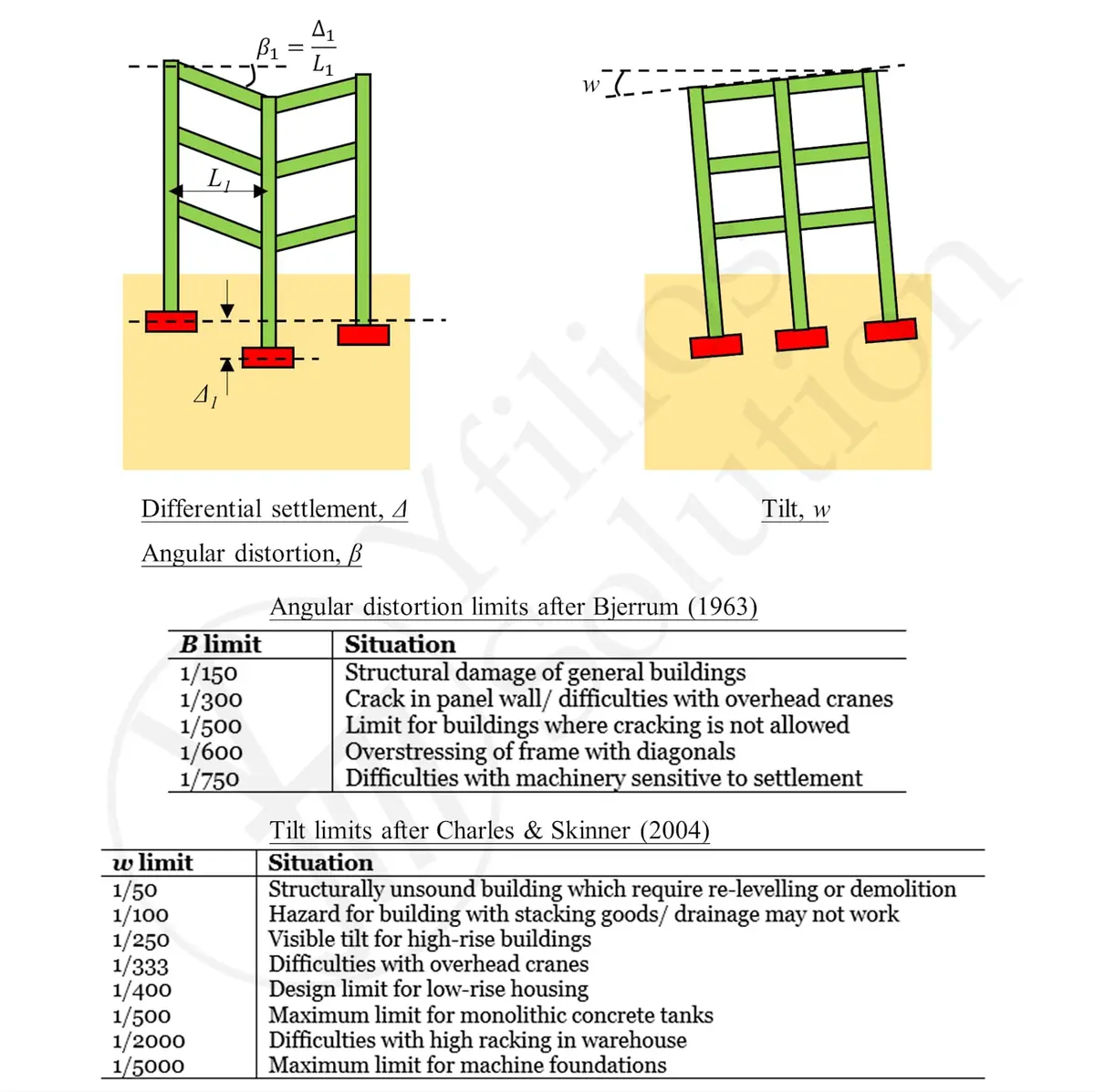

9. İzin Verilebilir Oturma Sınırları

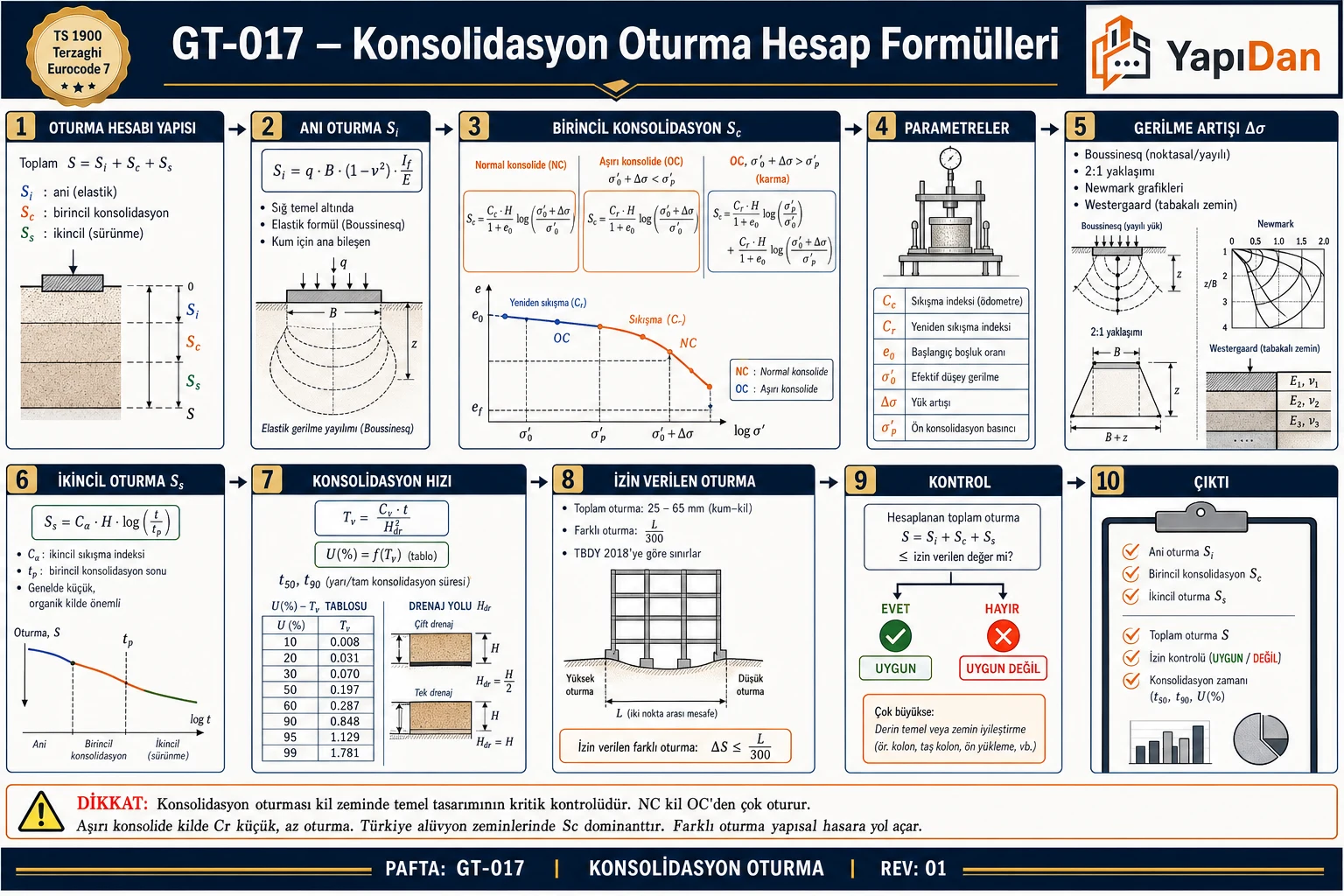

10. Karar Akış Diyagramı

Zemin etüdünden başlayarak konsolidasyon oturması hesabı ve zemin iyileştirme kararına kadar olan süreç aşağıdaki adımları izler:

1. Zemin etüdü: Kil tabakası kalınlığı, drenaj koşulu, ödometre parametreleri ($C_c$, $C_r$, $e_0$, $c_v$, $\sigma'_p$) belirlenir.
2. OCR tespiti: Casagrande yöntemiyle $\sigma'_p$ ve OCR bulunur; NC, OC ($\sigma'_f \leq \sigma'_p$) veya karma durum seçilir.
3. Gerilme artışı: $\Delta\sigma'$ Boussinesq veya 2:1 yöntemiyle her katman için hesaplanır.
4. Oturma hesabı: İlgili formülle $S_c$ (ve gerekirse $S_i$, $S_s$) bulunur; çok katmanlı zeminde katmanlar toplanır.
5. Zaman analizi: $T_v = c_v t / H_{dr}^2$ ile $t_{90}$/$t_{95}$ hesaplanır; en kritik katman belirlenir.
6. Sınır kontrolü: Toplam oturma izin verilen sınırla (Tablo 10) karşılaştırılır.

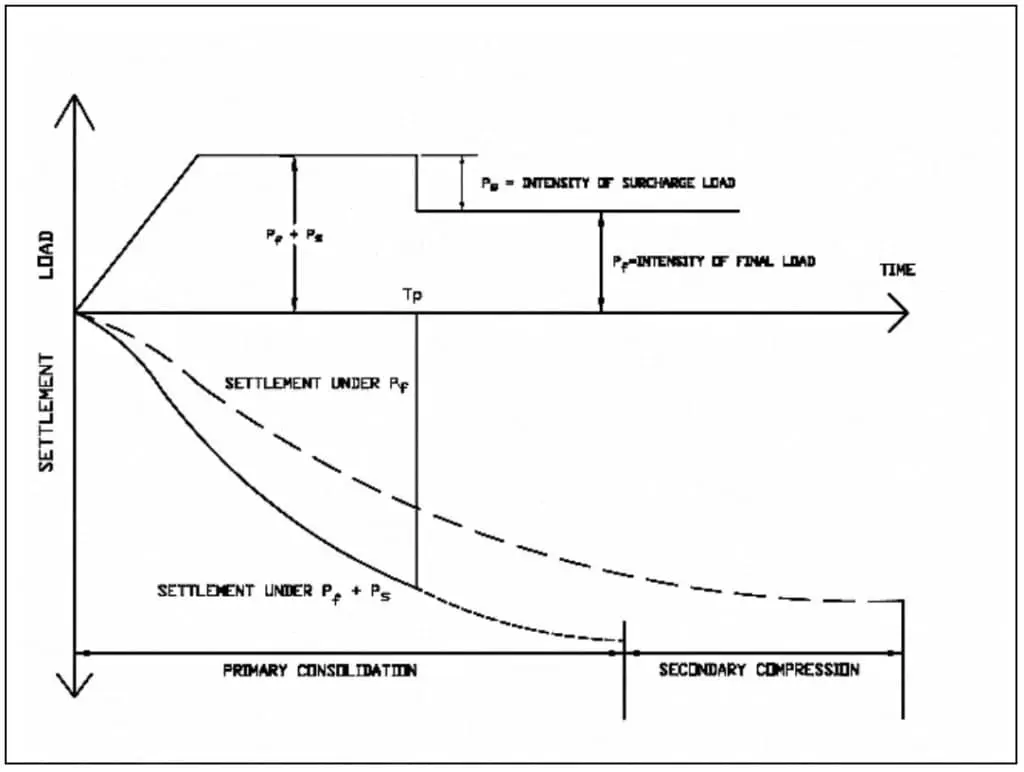

7. Karar: Sınır aşılmıyorsa yüzeysel temel; aşılıyorsa zemin iyileştirme (ön yükleme, taş kolon, jet grout) veya kazıklı temel seçilir.

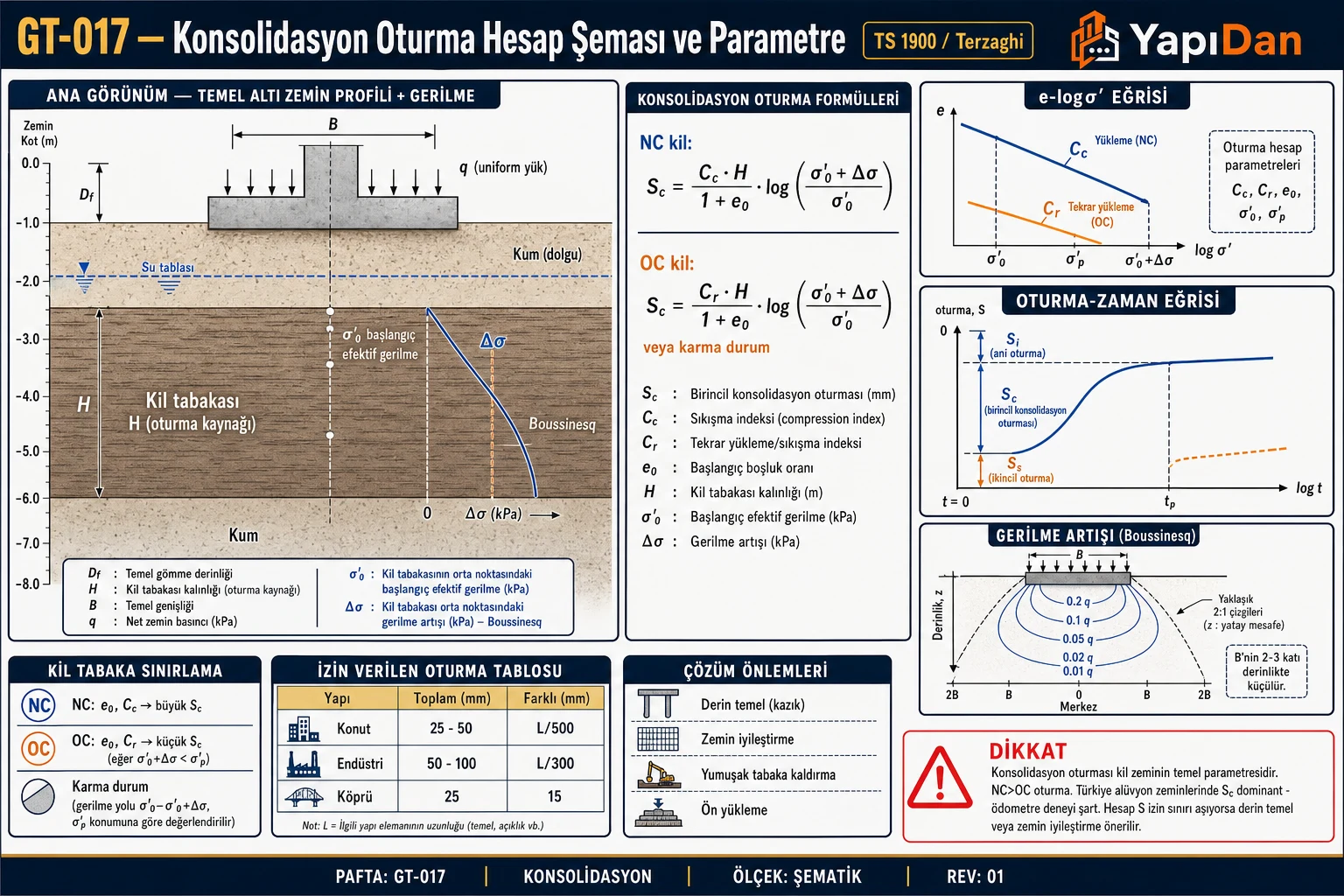

11. Zemin Profili Kesiti

12. Sayısal Örnek — Bileşenli Tam Oturma

Bir sanayi binasının OC kil tabakası üzerindeki oturmasının hesabı:

Veriler:

• Kil tabakası kalınlığı: $H = 8$ m (çift drenajlı) $\rightarrow H_{dr} = 4$ m
• $e_0 = 0{,}85$; $C_c = 0{,}40$; $C_r = 0{,}06$; $C_\alpha = 0{,}02$
• $\sigma'_0 = 100$ kPa; $\sigma'_p = 150$ kPa (OCR $= 1{,}5$)
• $\Delta\sigma' = 90$ kPa $\rightarrow \sigma'_f = 190$ kPa $> \sigma'_p$ (karma durum)
• $c_v = 1{,}5$ m²/yıl
• $E_u = 3000$ kPa; $B = 4$ m; $q = 75$ kPa; $\nu_u = 0{,}5$; $I_w = 0{,}82$ (kare temel)

1) Anlık Oturma:

$$S_i = 75 \times 4 \times \frac{1 - 0{,}5^2}{3000} \times 0{,}82 = \frac{75 \times 4 \times 0{,}75}{3000} \times 0{,}82 \approx 0{,}062 \text{ m} = 6{,}2 \text{ cm}$$

2) Birincil Konsolidasyon (OC, $\sigma'_f > \sigma'_p$):

$$S_c = \frac{0{,}06}{1{,}85} \times 8 \times \log\frac{150}{100} + \frac{0{,}40}{1{,}85} \times 8 \times \log\frac{190}{150}$$ $$S_c = 0{,}0324 \times 8 \times 0{,}1761 + 0{,}2162 \times 8 \times 0{,}1024 = 0{,}0457 + 0{,}1771 \approx 0{,}223 \text{ m} = 22{,}3 \text{ cm}$$

3) Konsolidasyon Süreleri:

• $U = 90\%$ için $T_v = 0{,}848$ $\rightarrow$ $t_{90} = 0{,}848 \times 4^2 / 1{,}5 =$ 9,0 yıl
• $U = 95\%$ için $T_v = 1{,}129$ $\rightarrow$ $t_{95} = 1{,}129 \times 4^2 / 1{,}5 =$ 12,0 yıl

4) İkincil Oturma ($t_1 = 12$ yıl, $t_2 = 50$ yıl):

$$S_s = \frac{0{,}02}{1{,}85} \times 8 \times \log\frac{50}{12} = 0{,}0865 \times 8 \times 0{,}620 \approx 0{,}043 \text{ m} = 4{,}3 \text{ cm}$$

Sonuçlar:

Kontrol: TS EN 1997-1:2005 Madde 2.4.8'e göre betonarme çerçeve yapılar için max 25–50 mm izin verilir. $S_c = 22{,}3$ cm (223 mm) bu sınırı çok aşmaktadır → Zemin iyileştirme veya alternatif temel sistemi (kazık) zorunludur.

13. Örnek Problemler

Problem 1 — Kolay

Veriler:

• Normal konsolidasyonlu (NC) kil tabakası, $H = 4$ m
• Başlangıç boşluk oranı: $e_0 = 0{,}70$
• Sıkışma indisi: $C_c = 0{,}28$
• Efektif örtü gerilmesi: $\sigma'_0 = 80$ kPa
• Ek gerilme artışı: $\Delta\sigma' = 40$ kPa

İstenen: NC kil tabakasının nihai konsolidasyon oturmasını hesapla.

Çözüm:

Adım 1 — NC kil kontrolü: OCR $= 1$ $\rightarrow$ $\sigma'_0 = \sigma'_p = 80$ kPa.

Adım 2 — NC kil formülü (TS 1900-2:2006):

$$S_c = \frac{C_c}{1 + e_0} \cdot H \cdot \log\frac{\sigma'_0 + \Delta\sigma'}{\sigma'_0}$$

Adım 3 — Sayısal değerler:

$$S_c = \frac{0{,}28}{1 + 0{,}70} \times 4 \times \log\frac{80 + 40}{80} = \frac{0{,}28}{1{,}70} \times 4 \times \log(1{,}5)$$ $$S_c = 0{,}1647 \times 4 \times 0{,}1761 = 0{,}116 \text{ m}$$

Sonuç: $S_c =$ 116 mm

Kontrol: TS EN 1997-1:2005 Ek H — Betonarme çerçeve için max 25–50 mm sınırı aşılıyor → Zemin iyileştirmesi gerekebilir.

Problem 2 — Orta

Veriler:

• OC kil tabakası: $H = 6$ m, tek drenajlı ($H_{dr} = 6$ m)
• $e_0 = 0{,}92$; $C_c = 0{,}45$; $C_r = 0{,}07$
• $\sigma'_0 = 95$ kPa; $\sigma'_p = 130$ kPa (OCR $= 1{,}37$)
• $\Delta\sigma' = 50$ kPa $\rightarrow$ $\sigma'_f = 145$ kPa $> \sigma'_p$
• $c_v = 1{,}2$ m²/yıl

İstenen: (a) Nihai konsolidasyon oturması, (b) %90 konsolidasyona ulaşma süresi.

Çözüm:

Adım 1 — Durum tespiti: $\sigma'_f = 145$ kPa $> \sigma'_p = 130$ kPa → Karma formül (OC: $\sigma' > \sigma'_p$)

Adım 2 — Birincil oturma:

$$S_c = \frac{0{,}07}{1{,}92} \times 6 \times \log\frac{130}{95} + \frac{0{,}45}{1{,}92} \times 6 \times \log\frac{145}{130}$$ $$S_c = 0{,}2188 \times \log(1{,}368) + 1{,}4063 \times \log(1{,}115)$$ $$S_c = 0{,}2188 \times 0{,}1361 + 1{,}4063 \times 0{,}0473 = 0{,}0298 + 0{,}0665 = 0{,}0963 \text{ m}$$

Sonuç (a): $S_c =$ 96,3 mm

Adım 3 — Zaman: $U = 90\%$, $T_v = 0{,}848$:

$$t_{90} = \frac{T_v \cdot H_{dr}^2}{c_v} = \frac{0{,}848 \times 6^2}{1{,}2} = \frac{0{,}848 \times 36}{1{,}2} = \frac{30{,}53}{1{,}2} = 25{,}4 \text{ yıl}$$

Sonuç (b): $t_{90} =$ 25,4 yıl

Not: Çift drenajlı olsaydı $H_{dr} = 3$ m, $t_{90} = 6{,}4$ yıl olurdu. Drenaj koşulunun doğru belirlenmesi kritiktir.

Problem 3 — Zor

Zemin Profili (Türkiye alüvyon sahası, çok katmanlı):

Ek bilgiler:

• GWT: 1,5 m; $\gamma_{dolgu} = 18{,}5$ kN/m³; $\gamma_{sat} = 19{,}0$ kN/m³
• Temel derinliği: 1,5 m; temel taban basıncı: $q = 120$ kPa ($8 \times 8$ m kare radye)
• Gerilme dağılımı: 2:1 yöntemi; tüm katmanlar çift drenajlı

İstenen: (a) $\sigma'_0$, (b) $\Delta\sigma'$, (c) her katmanın $S_c$'si, (d) toplam $S_c$, (e) $t_{90}$ süreleri.

Çözüm:

Adım 1 — Efektif örtü gerilmeleri:

• Katman 1 (z = 3,0 m): $\sigma'_{0,1} = 1{,}5 \times 18{,}5 + 1{,}5 \times (19{,}0 - 9{,}81) = 27{,}75 + 13{,}79 =$ 41,5 kPa
• Katman 2 (z = 6,5 m): $\sigma'_{0,2} = 27{,}75 + 5 \times 9{,}19 = 27{,}75 + 45{,}95 =$ 73,7 kPa
• Katman 3 (z = 10,0 m): $\sigma'_{0,3} = 27{,}75 + 8{,}5 \times 9{,}19 = 27{,}75 + 78{,}1 =$ 105,9 kPa

Adım 2 — Gerilme artışları (2:1 yöntemi):

$$\Delta\sigma'_z = \frac{q \cdot B \cdot L}{(B + z)(L + z)}$$

• $z_1 = 1{,}5$ m: $\Delta\sigma' = 120 \times 64 / 9{,}5^2 =$ 85,1 kPa
• $z_2 = 5{,}0$ m: $\Delta\sigma' = 7680 / 13^2 =$ 45,4 kPa
• $z_3 = 8{,}5$ m: $\Delta\sigma' = 7680 / 16{,}5^2 =$ 28,2 kPa

Adım 3 — Katman oturmaları:

Katman 1 (NC Kil):

$$S_{c1} = \frac{0{,}38}{1{,}90} \times 3 \times \log\frac{41{,}5 + 85{,}1}{41{,}5} = 0{,}60 \times \log(3{,}05) = 0{,}60 \times 0{,}4843 = 0{,}290 \text{ m}$$

Katman 2 (OC Kil, $\sigma'_f = 119{,}1$ kPa $< \sigma'_p = 200$ kPa):

$$S_{c2} = \frac{0{,}05}{1{,}75} \times 4 \times \log\frac{119{,}1}{73{,}7} = 0{,}1143 \times \log(1{,}616) = 0{,}1143 \times 0{,}2084 = 0{,}024 \text{ m}$$

Katman 3 (NC Kil):

$$S_{c3} = \frac{0{,}50}{2{,}05} \times 3 \times \log\frac{105{,}9 + 28{,}2}{105{,}9} = 0{,}7317 \times \log(1{,}266) = 0{,}7317 \times 0{,}1024 = 0{,}075 \text{ m}$$

Adım 4 — Toplam konsolidasyon oturması:

$$S_c^{\text{toplam}} = 0{,}290 + 0{,}024 + 0{,}075 = \mathbf{0{,}389 \text{ m} = 38{,}9 \text{ cm}}$$

Adım 5 — Zaman hesapları ($U = 90\%$, çift drenaj):

Toplam sistem için en kritik katman: $t_{90} =$ 2,4 yıl (Katman 3).

Sonuç: Toplam $S_c = 38{,}9$ cm; en yavaş katmanda $t_{90} \approx 2{,}4$ yıl.

Kontrol: TS EN 1997-1:2005 §2.4.8 — 389 mm >> 50 mm → Zemin iyileştirmesi zorunlu. Önerilen: taş kolon, jet grout veya kazık temeli.

14. Sık Yapılan Hatalar

1. Hdr karıştırılması: Çift drenajlı kilde $H_{dr} = H/2$ alınmalıdır; $H$ alınırsa $t_{90}$ 4 kat uzun hesaplanır.
2. OCR tespiti ihmal edilmesi: OC kili NC gibi hesaplamak oturmayı %200–500 büyütür. Ödometre deneyinde Casagrande yöntemiyle $\sigma'_p$ mutlaka belirlenmeli.
3. Gerilme dağılımı hatası: 2:1 yöntemi gerilmeyi fazla yayar; derin katmanlar için Boussinesq kullanılmalıdır.
4. $c_v$ laboratuvar/saha farkı: $c_v$ arazi değeri laboratuvara göre 2–10 kat büyük olabilir; gerçek zamanlama izlenmelidir.
5. İkincil konsolidasyon ihmal edilmesi: Organik kil ve turba içeren zeminlerde $S_s$, $S_c$'ye eşdeğer olabilir.
6. Numune kalitesi: UD numune bozulursa $C_c$ ve $c_v$ güvenilmez olur. Numune kalitesi Ladd–DeGroot (2003) kriterlerine göre değerlendirilmeli.
