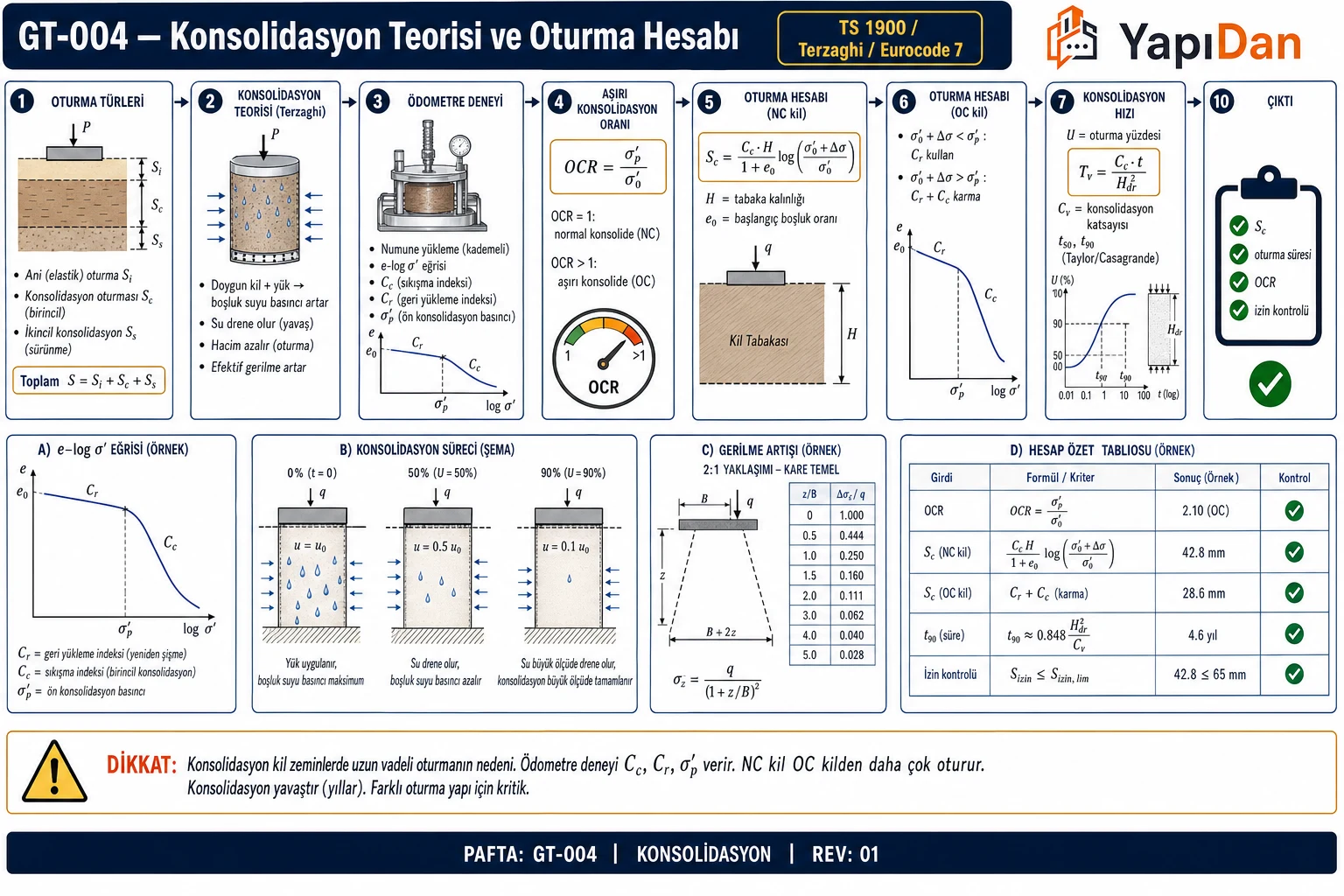

Konsolidasyon Teorisi ve Oturma Hesabı

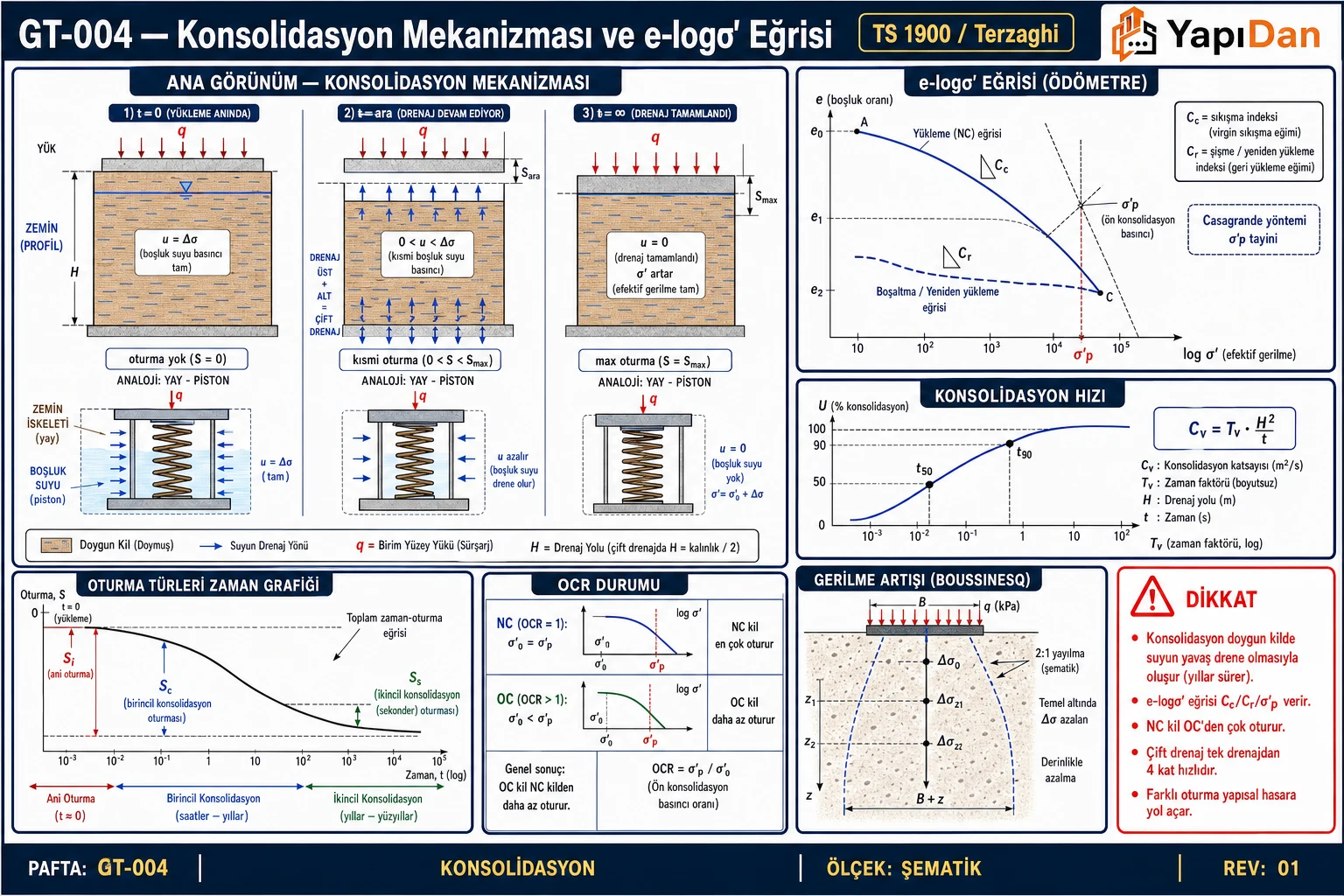

1. Giriş

Doygun killi zeminlerde uygulanan bir yük, başlangıçta boşluk suyu tarafından taşınır. Zamanla boşluk suyu drene olarak aşırı boşluk suyu basıncı ($\Delta u$) azalır ve yük kademeli olarak taneler arasında efektif gerilme olarak aktarılır. Bu sürece konsolidasyon (consolidation) denir.

Toplam Oturma:

$S_t = S_i + S_c + S_s$

Tablo 1: Notasyon ve Semboller

Saha Notu: Türkiye'de alüvyon kil birimleri (İstanbul Halkalı, Konya Ovası, Adana alüvyonları) birincil konsolidasyon süreleri 5–20 yıl arasında değişmektedir. Kuzey Anadolu Fayı yakınındaki yerleşim alanlarında bu zeminler üzerine yapı inşa edilmeden önce zemin etüdü zorunludur: Çevre ve Şehircilik Bakanlığı Tebliği, Resmi Gazete 09.03.2019 — Sayı: 30709.

Dikkat: Yalnızca oturma miktarını değil, oturma hızını ve farklı oturma (differential settlement) miktarını da belirlemeden temel tasarımı tamamlanmış sayılmaz. TBDY 2018 Madde 16.8.3 uyarınca izin verilebilir toplam oturma 65–100 mm, farklı oturma ise genel olarak 25 mm ile sınırlıdır.

2. Terzaghi Konsolidasyon Teorisi

Karl Terzaghi (1925) tarafından geliştirilen tek boyutlu konsolidasyon teorisi aşağıdaki kabullerle çalışır:

Kabuller:

1. Zemin tamamen doygun ve homojen
2. Zemin taneleri ve su sıkıştırılamaz
3. Darcy Kanunu geçerli ($v = k \cdot i$)
4. Tek boyutlu sıkışma ve akış
5. $k$ (geçirgenlik) ve $m_v$ (hacimsel sıkışabilirlik) sabit

Terzaghi'nin 1D Konsolidasyon Denklemi:

$\frac{\partial u}{\partial t} = c_v \frac{\partial^2 u}{\partial z^2}$

Konsolidasyon katsayısı:

$c_v = \frac{k}{m_v \gamma_w} = \frac{k(1+e_0)}{a_v \gamma_w}$

Tablo 2: Notasyon ve Semboller

2.1 Teorinin Sınırları

Terzaghi teorisi lineer elastik ve tek boyutlu kabuller içerdiğinden pratikte şu sınırlamalar göz önünde bulundurulmalıdır:

• Kalın kil tabakaları için tabakalar parçalanarak (alt-tabaka yöntemi) hesap yapılmalıdır
• Zamanla değişen $c_v$ değerleri için iteratif yaklaşım gerekebilir
• Üç boyutlu konsolidasyon etkileri (Biot teorisi) önemli olduğunda ileri yöntemler kullanılır

Saha Notu: Türkiye'deki orta yumuşak killer için tipik $c_v$ değerleri 0,5–5 m²/yıl aralığındadır. Organik içerik yüksek Adapazarı ve Düzce killerinde $c_v$ 0,1–1 m²/yıl kadar düşük ölçülmüştür. Bu değerler TS EN ISO 17892-5:2017 uyumlu konsolidometre (ödometre) deneyleriyle belirlenir.

Dikkat: Konsolidometre deneyi için örselenmemiş (undisturbed) numune alınması şarttır. Örselenmiş numunelerle yapılan deneylerde $C_c$ ve $c_v$ değerleri gerçek değerlerin %20–50 altına düşebilmektedir.

3. e–log p Eğrisi ve Konsolidasyon Parametreleri

3.1 e–log p Diyagramı ve Ödometre Deneyi

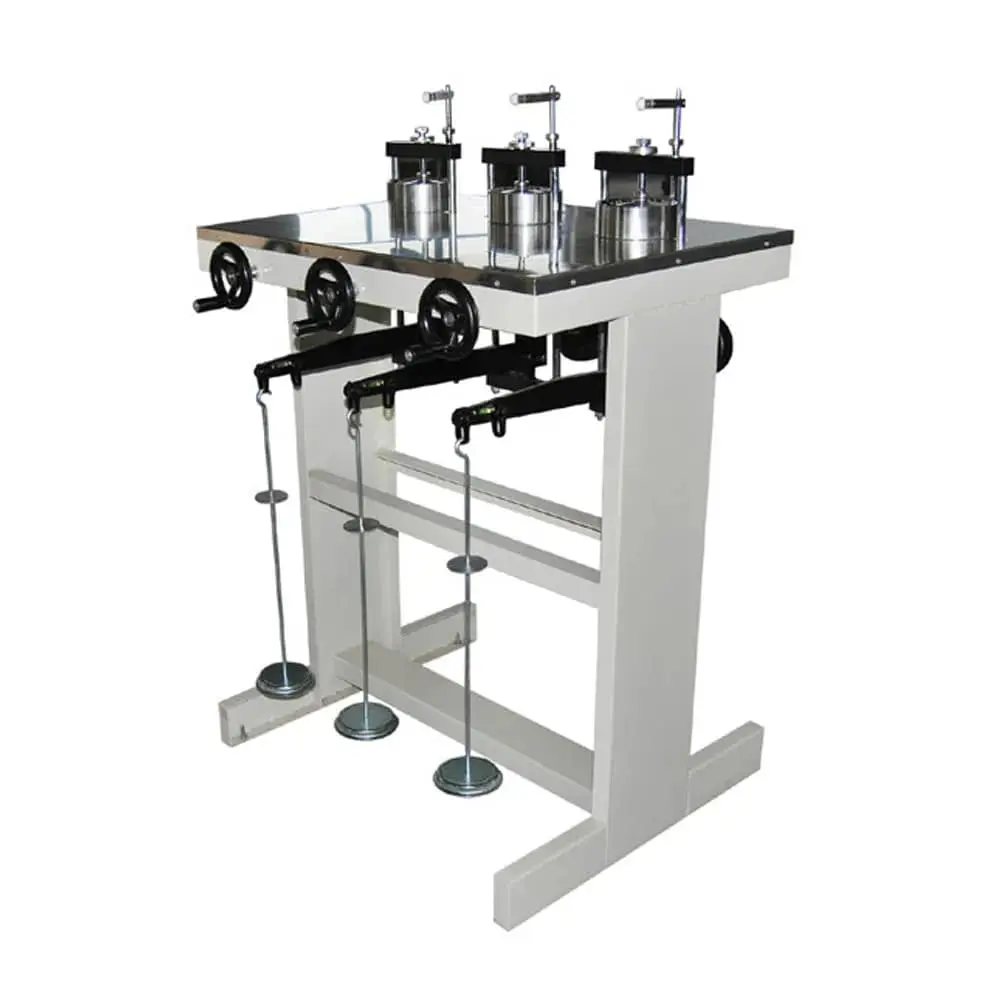

Konsolidometre (oedometer) deneyi ile elde edilen boşluk oranı ($e$) – efektif gerilme ($\sigma'$) ilişkisi log ölçeğinde çizilir. Deney standardı: TS EN ISO 17892-5:2017 (Türkiye'de TS 1900-2:2006/T1 ile birlikte uygulanır). Uluslararası karşılık: ASTM D2435/D2435M-11.

Tablo 3: e–log p Diyagramı ve Ödometre Deneyi

Her kademede 24 saat beklenmesi esastır; yüksek $c_v$'li siltli zeminlerde daha kısa süreler de kullanılabilir.

3.2 Sıkışma İndeksi ($C_c$)

$C_c = -\frac{\Delta e}{\Delta \log \sigma'} = \frac{e_1 - e_2}{\log(\sigma'_2 / \sigma'_1)}$

Normal konsolidasyonlu (NC) bölgede uygulanır.

Tablo 4: Sıkışma İndeksi ()

Tablo 5: Sıkışma İndeksi ()

Saha Notu: İstanbul Ömerli alüvyon killerinde $C_c = 0{,}15$–$0{,}45$ ölçülmüştür (doğal su içeriği %20–%45, plastisite indeksi %5–%20). Konya Kapalı Havzası killerinde ise $C_c = 0{,}08$–$0{,}25$ aralığında değerler rapor edilmektedir.

3.3 Yeniden Sıkışma İndeksi ($C_r$)

$C_r = \frac{e_1 - e_2}{\log(\sigma'_2/\sigma'_1)} \quad \text{(boşaltma-yeniden yükleme döngüsü)}$

$C_r \approx C_c/5$ ile $C_c/10$ arasında (tipik oran: 1/5 ile 1/10)

3.4 Ön Konsolidasyon Basıncı ($\sigma'_p$)

e–log p eğrisinin kıvrım noktası; Casagrande (1936) grafik yöntemi ile belirlenir:

1. e–log $\sigma'$ eğrisinde en büyük eğriliğe sahip A noktası saptanır
2. A noktasından yatay çizgi çizilir
3. A noktasından eğriye teğet çizilir
4. Bu iki çizginin açı ortayı çizilir
5. Eğrinin düz kısmının uzantısı açı ortayını kestiği noktanın apsisi $\sigma'_p$'dir

Aşırı Konsolidasyon Oranı (OCR):

$OCR = \frac{\sigma'_p}{\sigma'_{v0}}$

Tablo 6: Ön Konsolidasyon Basıncı ()

4. Birincil Konsolidasyon Oturması Hesabı

4.1 Normal Konsolidasyonlu (NC) Zemin

$S_c = \frac{C_c}{1 + e_0} H \log\left(\frac{\sigma'_0 + \Delta\sigma'}{\sigma'_0}\right)$

4.2 Aşırı Konsolidasyonlu Zemin — $\sigma'_p$ Aşılmıyor

$S_c = \frac{C_r}{1 + e_0} H \log\left(\frac{\sigma'_0 + \Delta\sigma'}{\sigma'_0}\right)$

4.3 Aşırı Konsolidasyonlu Zemin — $\sigma'_p$ Aşılıyor

$S_c = \frac{C_r}{1 + e_0} H \log\left(\frac{\sigma'_p}{\sigma'_0}\right) + \frac{C_c}{1 + e_0} H \log\left(\frac{\sigma'_0 + \Delta\sigma'}{\sigma'_p}\right)$

Tablo 7: Notasyon ve Semboller

4.4 $m_v$ ile Alternatif Yöntem

TBDY 2018 Madde 16.8.3 uyarınca oturma hesabı $m_v$ yöntemiyle de yapılabilir:

$S_c = m_v \cdot \Delta\sigma' \cdot H$

Dikkat: $\Delta\sigma'$ değeri kil tabakası içinde derinliğe bağlı olarak azalır. Kalın kil tabakaları için tabakayı alt-katmanlara bölmek ve her alt-katmanın ortasındaki $\Delta\sigma'$ değerini Boussinesq dağılım formülleri ile hesaplamak gerekir.

5. Konsolidasyon Zaman Hesabı

5.1 Konsolidasyon Derecesi (U)

$U = \frac{S_t}{S_c} \times 100\%$

5.2 Zaman Faktörü ($T_v$)

$T_v = \frac{c_v \cdot t}{H_{dr}^2}$

• $H_{dr}$: Drenaj yolu (çift drenajlı: $H_{dr} = H/2$; tek drenajlı: $H_{dr} = H$)

Drenaj sınır koşulları:

• Çift drenajlı: Kil tabakasının üstünde ve altında geçirimli tabaka var → $H_{dr} = H/2$
• Tek drenajlı: Yalnızca bir tarafta geçirimli tabaka → $H_{dr} = H$

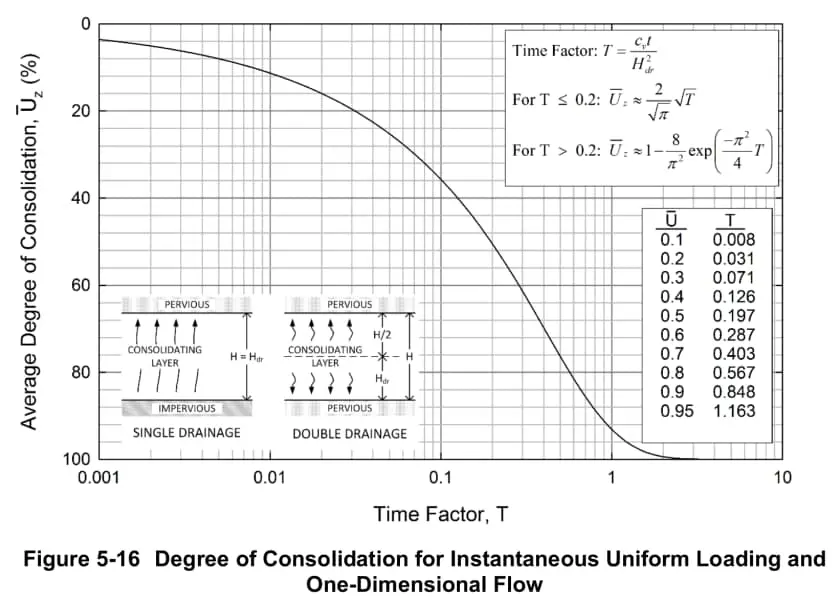

5.3 $T_v$ – $U$ İlişkisi

$U \leq 60\%$ için:

$T_v = \frac{\pi}{4} U^2$

$U > 60\%$ için:

$T_v = 1{,}781 - 0{,}933 \log(100 - U\%)$

Tablo 8: – İlişkisi

5.4 $c_v$ Tayini

• Taylor Kök–Zaman Yöntemi: $c_v = 0{,}848 H_{dr}^2 / t_{90}$ (en yaygın, Türkiye'de tercihli)
• Casagrande Log–Zaman Yöntemi: $c_v = 0{,}197 H_{dr}^2 / t_{50}$

Saha Notu: Arazi $c_v$ değerleri laboratuvar $c_v$ değerinin 2–10 katına ulaşabilmektedir. Bu fark özellikle doğal makro-boşluklu veya ince kum bantları içeren kil profillerinde belirginleşir.

6. Anlık Oturma

$S_i = \frac{q \cdot B \cdot (1-\nu^2)}{E_u} \cdot I_s$

Tablo 9: Notasyon ve Semboller

7. İkincil Konsolidasyon

Birincil konsolidasyon tamamlandıktan sonra devam eden zemin sürünmesi:

$S_s = \frac{C_\alpha}{1 + e_p} H \log\left(\frac{t_2}{t_1}\right)$

İkincil sıkışma katsayısı:

$C_\alpha = \frac{\Delta e}{\Delta \log t} \quad \text{(e–log t eğrisinin ikincil bölgesinden)}$

Mesri ve Castro (1987) korelasyonu:

$\frac{C_\alpha}{C_c} \approx 0{,}04 \pm 0{,}01 \quad \text{(organik olmayan kil)}$

Tablo 10: İkincil Konsolidasyon

Saha Notu: İkincil konsolidasyon, özellikle organik kil ve turba içeren zeminlerde yapı ömrü boyunca 10–30 cm'yi aşabilen oturmalara neden olur. Türkiye'de Sakarya ve Çarşamba ovalarında karşılaşılan organik siltli killerde $C_\alpha$ değerleri 0,015–0,06 arasında ölçülmüştür.

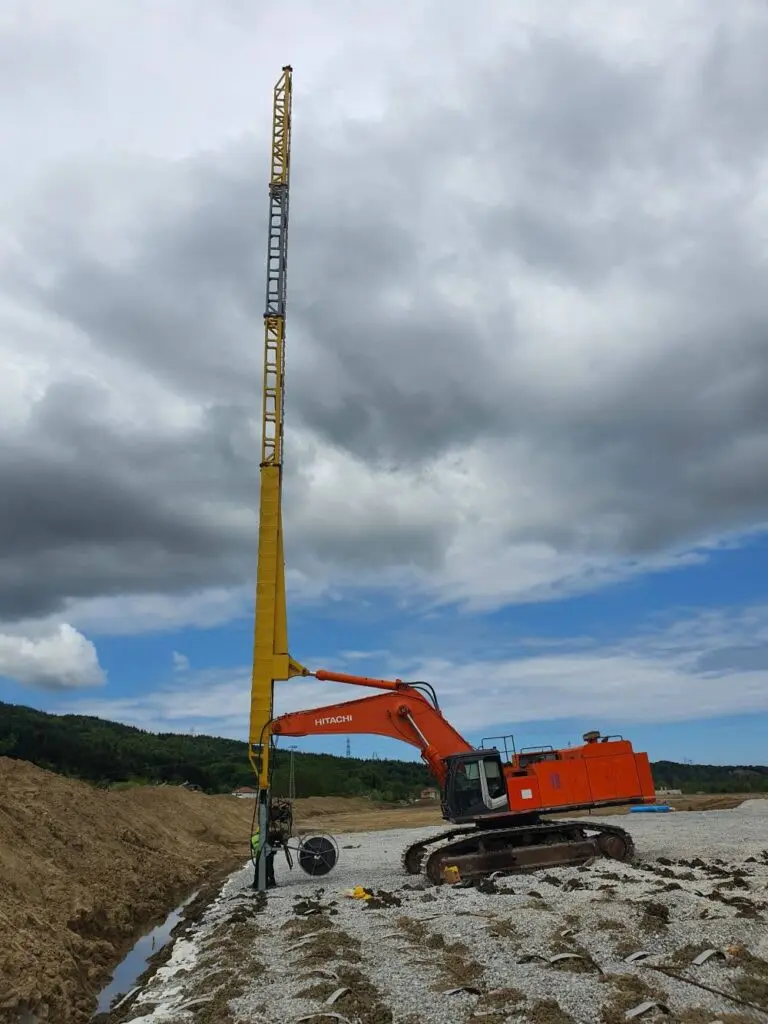

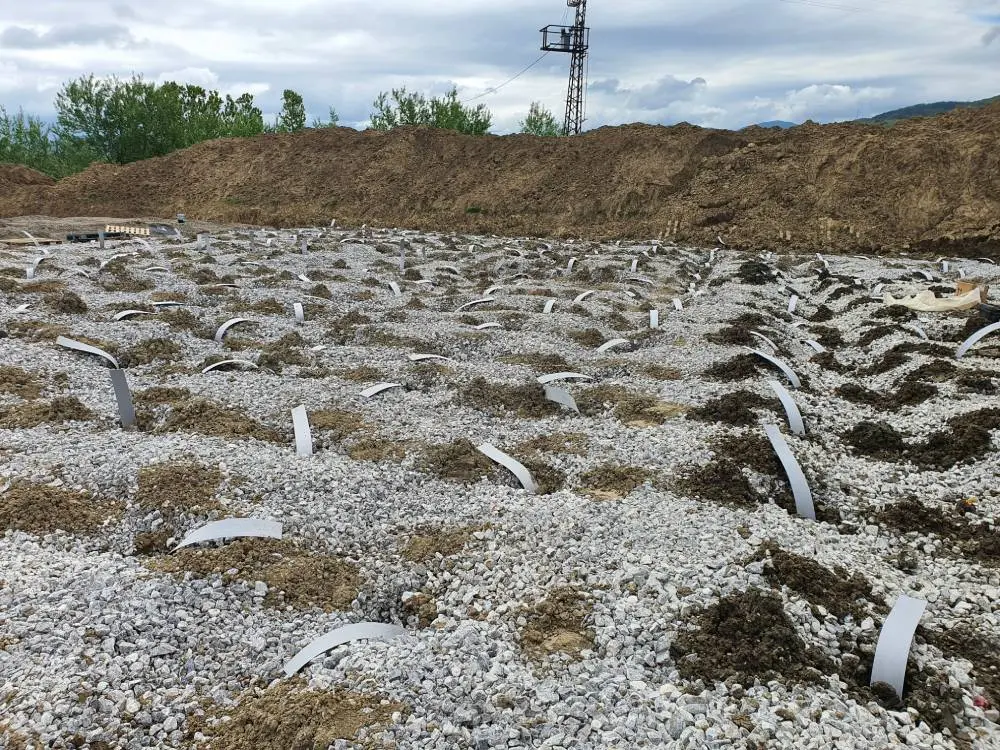

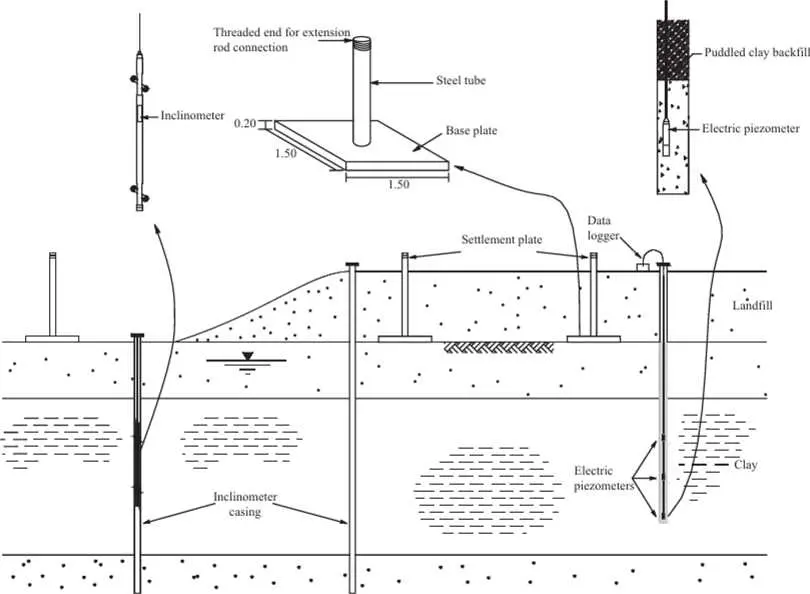

8. Konsolidasyon Hızlandırma Yöntemleri

Tablo 11: Konsolidasyon Hızlandırma Yöntemleri

9. İzin Verilebilir Oturma Sınırları

Tablo 12: İzin Verilebilir Oturma Sınırları

Dikkat: TBDY 2018 Madde 16.8.3.4 uyarınca güvenli oturma miktarı 65–100 mm aralığındadır; bu değer toplam oturma için verilmiştir. Yüksek hassasiyetli yapılarda (köprü, fabrika, hastane) daha sıkı sınırlar uygulanmalıdır.

10. Örnek Problemler

Problem 1 — Kolay

Veriler:

• Kil tabakası türü: Normal konsolidasyonlu (NC), $\sigma'_p = \sigma'_0$
• Kil tabakası kalınlığı: $H = 4\text{ m}$
• Başlangıç efektif gerilme: $\sigma'_0 = 60\text{ kPa}$
• Ek gerilme: $\Delta\sigma' = 40\text{ kPa}$
• Sıkışma indeksi: $C_c = 0{,}30$
• Başlangıç boşluk oranı: $e_0 = 0{,}85$
• Drenaj koşulu: Çift drenajlı ($H_{dr} = 2\text{ m}$)
• Konsolidasyon katsayısı: $c_v = 2{,}5\text{ m}^2/\text{yıl}$

İstenen: (a) Nihai birincil konsolidasyon oturması, (b) %90 konsolidasyon süresi

Çözüm:

Adım 1: NC zemin → $C_c$ kullanılır.

Adım 2: Birincil konsolidasyon oturması:

$S_c = \frac{C_c}{1 + e_0} \cdot H \cdot \log\left(\frac{\sigma'_0 + \Delta\sigma'}{\sigma'_0}\right) = \frac{0{,}30}{1{,}85} \times 4 \times \log\left(\frac{100}{60}\right)$

$S_c = 0{,}162 \times 4 \times 0{,}2218 = 0{,}144\text{ m} = \mathbf{14{,}4\text{ cm}}$

Adım 3: %90 konsolidasyon süresi ($T_v = 0{,}848$):

$t_{90} = \frac{T_v \cdot H_{dr}^2}{c_v} = \frac{0{,}848 \times 4}{2{,}5} = \mathbf{1{,}36\text{ yıl}}$

Sonuç: $S_c = 14{,}4\text{ cm}$; $t_{90} = 1{,}36\text{ yıl}$

Kontrol: 14,4 cm > 10 cm (kil, radye temel izni) → radye temel veya zemin iyileştirme değerlendirmesi önerilir.

Problem 2 — Orta

Veriler:

• Kil tabakası: Aşırı konsolidasyonlu, $\sigma'_p = 90\text{ kPa}$
• Kil tabakası kalınlığı: $H = 5\text{ m}$
• $\sigma'_0 = 60\text{ kPa}$ (OCR = 90/60 = 1,5)
• Ek gerilme: $\Delta\sigma' = 70\text{ kPa}$ → $130 > 90\text{ kPa}$ (karma durum)
• $C_c = 0{,}45$, $C_r = 0{,}06$, $e_0 = 1{,}10$
• Tek drenajlı ($H_{dr} = 5\text{ m}$), $c_v = 1{,}8\text{ m}^2/\text{yıl}$

İstenen: (a) Nihai birincil oturma (OC karma durum), (b) %50 ve %80 konsolidasyon süreleri

Çözüm:

Adım 1: Karma formül (hem $C_r$ hem $C_c$):

$S_{c1} = \frac{0{,}06}{2{,}10} \times 5 \times \log\left(\frac{90}{60}\right) = 0{,}02857 \times 5 \times 0{,}1761 = 0{,}0252\text{ m} = 2{,}52\text{ cm}$

$S_{c2} = \frac{0{,}45}{2{,}10} \times 5 \times \log\left(\frac{130}{90}\right) = 0{,}2143 \times 5 \times 0{,}1597 = 0{,}1712\text{ m} = 17{,}12\text{ cm}$

$S_c = 2{,}52 + 17{,}12 = \mathbf{19{,}64\text{ cm}}$

Adım 2: Konsolidasyon süreleri (tek drenajlı: $H_{dr} = 5\text{ m}$):

$U = 50\%$ → $T_v = 0{,}197$: $t_{50} = \frac{0{,}197 \times 25}{1{,}8} = \mathbf{2{,}74\text{ yıl}}$

$U = 80\%$ → $T_v = 0{,}567$: $t_{80} = \frac{0{,}567 \times 25}{1{,}8} = \mathbf{7{,}87\text{ yıl}}$

Sonuç: $S_c = 19{,}6\text{ cm}$; $t_{50} = 2{,}74\text{ yıl}$; $t_{80} = 7{,}87\text{ yıl}$

Kontrol: 19,6 cm izin sınırının çok üzerindedir → PVD uygulaması veya zemin iyileştirme zorunludur.

Problem 3 — Zor

Senaryo: İstanbul yakınlarındaki kıyı dolgu alanında 3 katlı bina yapılacaktır.

Veriler (çok tabakalı profil):

Tablo 13: Problem 3 — Zor

• Temel taban basıncı $q = 80\text{ kPa}$; Tabaka 2 ortası: $\Delta\sigma' = 55\text{ kPa}$; Tabaka 3 ortası: $\Delta\sigma' = 35\text{ kPa}$
• Her iki kil tabakası çift drenajlı
• İkincil: $C_\alpha = 0{,}015$, $e_p = 0{,}85$, $t_1 = 5\text{ yıl}$, $t_2 = 50\text{ yıl}$

Çözüm:

Tabaka 2 (NC): $\sigma'_0 + \Delta\sigma' = 110 > 55 = \sigma'_p$ → yalnızca $C_c$

$S_{c2} = \frac{0{,}38}{1{,}90} \times 3 \times \log\left(\frac{110}{55}\right) = 0{,}200 \times 3 \times 0{,}3010 = 0{,}181\text{ m} = \mathbf{18{,}1\text{ cm}}$

Tabaka 3 (OC): $\sigma'_0 + \Delta\sigma' = 125 < \sigma'_p = 130$ → yalnızca $C_r$

$S_{c3} = \frac{0{,}07}{2{,}20} \times 4 \times \log\left(\frac{125}{90}\right) = 0{,}03182 \times 4 \times 0{,}1427 = 0{,}0182\text{ m} = \mathbf{1{,}82\text{ cm}}$

Toplam birincil: $S_c = 18{,}1 + 1{,}82 = \mathbf{19{,}9\text{ cm}}$

İkincil oturma (50 yıl):

$S_s = \frac{0{,}015}{1{,}85} \times 3 \times \log\left(\frac{50}{5}\right) = 0{,}00811 \times 3 \times 1{,}0 = \mathbf{2{,}43\text{ cm}}$

Toplam: $S_t = 19{,}9 + 2{,}43 = \mathbf{22{,}3\text{ cm}}$

İzin sınırı: 22,3 cm >> 6,5 cm → PVD + ön yükleme veya kazıklı temel zorunludur (TBDY 2018 Madde 16.8.4).

11. Yönetmelik Referansları

Tablo 14: Yönetmelik Referansları

12. Sık Yapılan Hatalar

1. Drenaj yolunun yanlış belirlenmesi: $H_{dr}$ yerine $H$ kullanılması zaman hesabını 4 kat artırır.
2. OCR tespiti yapılmadan NC formülü kullanılması: OC zeminde $C_r$ yerine $C_c$ kullanıldığında oturma 5–10 kat fazla hesaplanabilir.
3. Ön konsolidasyon basıncının Casagrande yöntemiyle doğru belirlenmemesi: Eğri üzerindeki en fazla eğrilik noktasının yanlış seçimi $\sigma'_p$'yi yanıltır.
4. Çok kalın kil tabakaları için tek katmanlı hesap: Tabaka alt-katmanlara bölünmeden yapılan hesap hatalı $\Delta\sigma'$ dağılımına yol açar.
5. Gerilme artışının derinlik boyunca sabit alınması: Boussinesq yayılımı ihmal edildiğinde $S_c$ gerçeğin 2–3 katına çıkabilir.
6. İkincil oturmanın göz ardı edilmesi: Özellikle organik içerikli zemin veya büyük $C_\alpha/C_c$ oranında uzun vadeli hasarlar oluşur.
7. Laboratuvar $c_v$ ile arazi $c_v$'nin doğrudan kullanımı: Arazi $c_v$ laboratuvar değerinin 2–10 katıdır.
8. Kum/çakıl dolgu içindeki ince bantların gözden kaçırılması: Geçirimlilik hesabında yanlış $H_{dr}$ sonucu konsolidasyonun çok daha uzun süreceği atlanır.

Kaynakça

1. İlgili Türk Standartları (TS) ve Avrupa Normları (EN)
2. TBDY 2018 — Türkiye Bina Deprem Yönetmeliği
3. İlgili ders kitapları ve teknik kaynaklar

Not: Bu makale eğitim amaçlıdır. Projelerde güncel yönetmelik ve standartlara başvurunuz.
