Mevcut Yapı Değerlendirme — Bilgi Düzeyi Belirleme

TBDY 2018 Bölüm 15, Türkiye'deki mevcut betonarme, çelik, önüretimli ve yığma binaların deprem performansının değerlendirilmesi ve güçlendirilmesi için uygulanacak kuralları tanımlar. Bu makalede; bilgi düzeyi kategorileri (Sınırlı ve Kapsamlı), bilgi düzeyi katsayısı ($\kappa$) ve karot alma dahil tüm bilgi toplama gereksinimleri detaylı biçimde ele alınmaktadır.

1. Kapsam ve Yasal Dayanak

TBDY 2018 Md. 15.1.1 uyarınca, mevcut ve güçlendirilecek tüm binaların ve bina türü yapıların deprem etkisi altındaki performanslarının değerlendirilmesinde uygulanacak hesap kuralları Bölüm 15'te tanımlanmıştır.

TBDY 2018 Md. 15.2.1.3: Bina geometrisi, eleman detayları ve malzeme özellikleri hakkında bilgi toplama, numune alma ve deney yapma işlemleri inşaat mühendislerinin sorumluluğu altında yürütülür.

1.1 Kapsam Dışı Durumlar

TBDY 2018 Bölüm 15 kapsamı dışında kalan durumlar:

• Bina türünde olmayan yapılar (köprü, baraj, tünel vb.)
• Tarihi ve kültürel değeri olan tescilli yapılar ve anıtlar
• Deprem sonrası hasarlı binalarda deprem güvenliği tayini (TBDY 2018 Md. 15.1.6)

1.2 Yapı Türüne Göre Referans Bölümleri

Tablo 1: Yapı Türüne Göre Referans Bölümleri

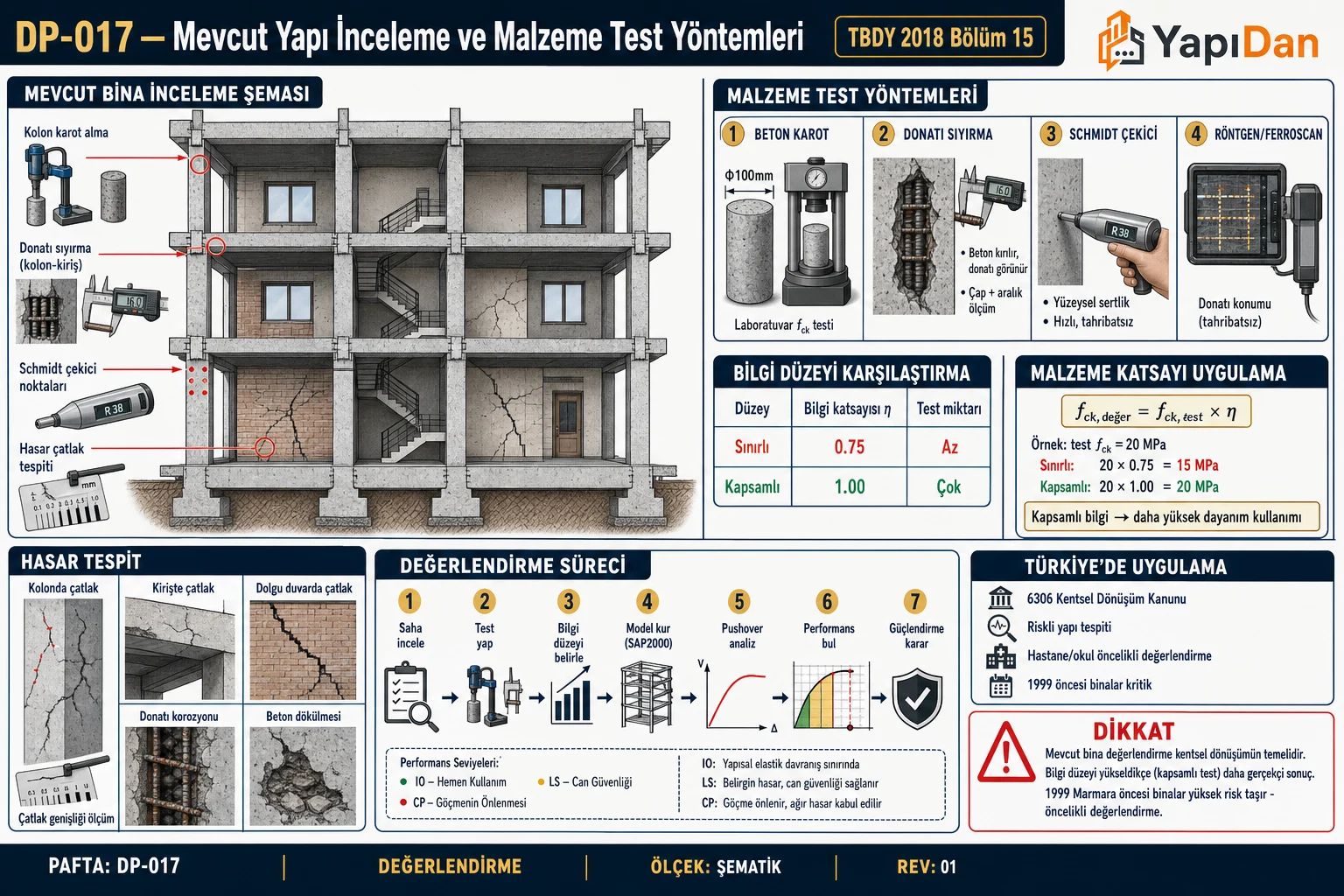

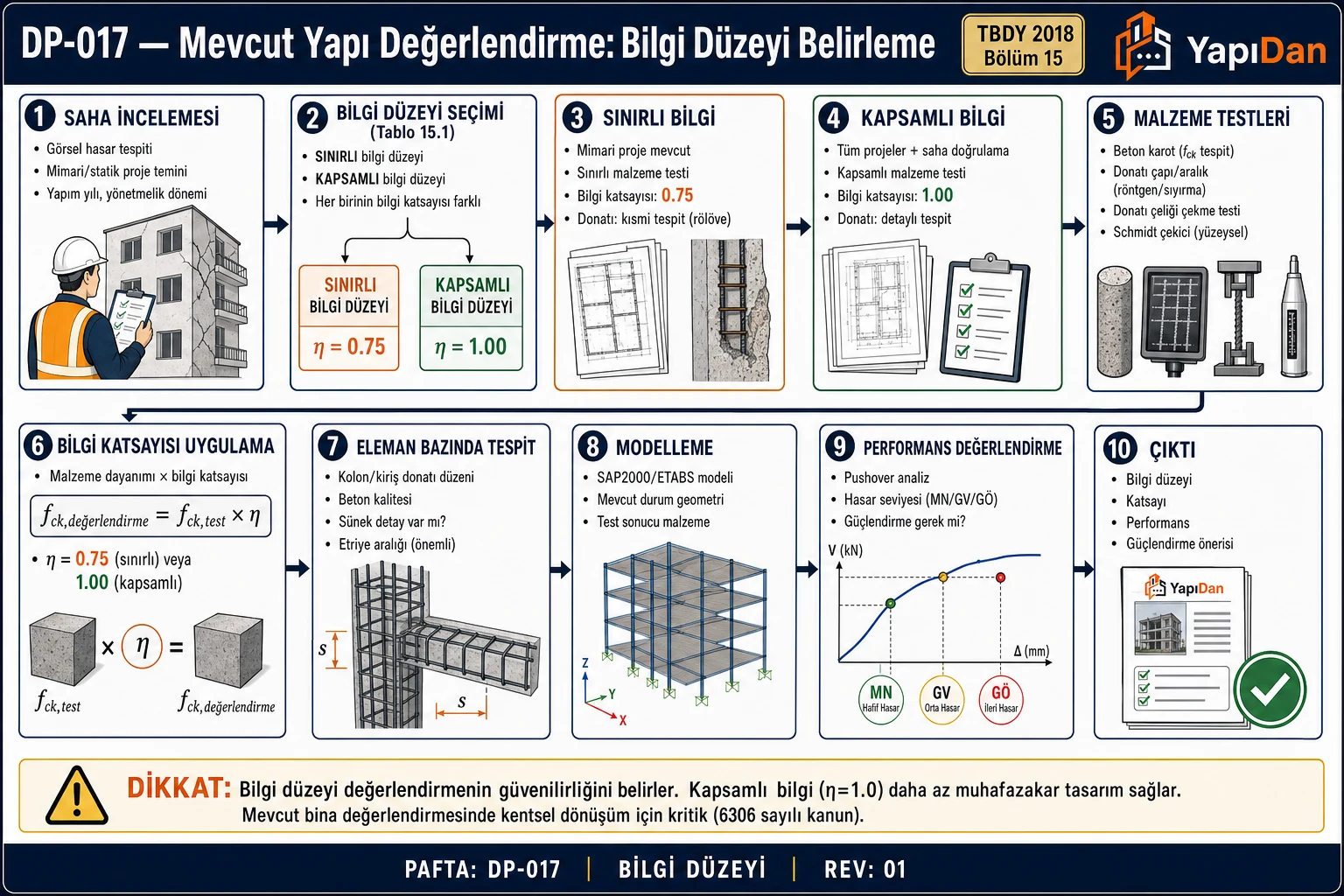

2. Değerlendirme Süreci

Mevcut bina değerlendirmesinde TBDY 2018 Bölüm 15'e göre izlenecek temel adımlar:

1. Bina Bilgi Toplanması (Md. 15.2)

   • Geometri ve rölöve
   • Mevcut proje tespiti
   • Malzeme deneyleri (karot, GPR/röntgen, sıyırma)
   • Zemin ve temel bilgisi

2. Bilgi Düzeyi Belirlenmesi (Md. 15.2.3)

   • Sınırlı Bilgi Düzeyi ($\kappa = 0{,}75$) — Yalnızca BKS = 3
   • Kapsamlı Bilgi Düzeyi ($\kappa = 1{,}00$) — Tüm BKS

3. Yapısal Model Oluşturma

   • Bilgi düzeyi katsayısı ile modifiye edilmiş malzeme dayanımları

4. Performans Analizi

   • Doğrusal veya doğrusal olmayan yöntem

5. Değerlendirme ve Karar

   • Güçlendirme (gerekiyorsa) veya yıkım kararı

3. Bilgi Düzeyi Kategorileri

TBDY 2018 Bölüm 15'te iki bilgi düzeyi tanımlanmıştır. 2007 yönetmeliğindeki üçlü sınıflandırma (sınırlı/orta/kapsamlı), TBDY 2018'de ikiye indirilmiştir.

3.1 Sınırlı Bilgi Düzeyi (TBDY 2018 Md. 15.2.4)

Kullanım koşulu: Yalnızca Bina Kullanım Sınıfı 3 (BKS = 3) olan yapılara uygulanabilir. BKS = 1 veya 2 olan yapılarda (hastaneler, okullar vb.) sınırlı bilgi düzeyi kullanılamaz.

Bilgi düzeyi katsayısı: $\kappa = 0{,}75$

Tablo 2: Sınırlı Bilgi Düzeyi (TBDY 2018 Md. 15.2.4)

3.2 Kapsamlı Bilgi Düzeyi (TBDY 2018 Md. 15.2.5)

Kullanım koşulu: Tüm bina kullanım sınıfları için geçerlidir. BKS = 1 ve 2 yapılarda zorunludur.

Bilgi düzeyi katsayısı: $\kappa = 1{,}00$

Dikkat: BKS belirlenmesinde yapının mevcut kullanımı değil, deprem sonrası beklenen kullanım amacı esas alınır.

4. Bilgi Düzeyi Katsayısının Uygulanması

Bilgi düzeyi katsayısı $\kappa$, mevcut malzeme dayanımlarını aşağıdaki şekilde modifiye eder (TBDY 2018 Md. 15.2.12):

Beton beklenen ortalama basınç dayanımı:

$$f_{ce} = \kappa \cdot f_{cm,deney}$$

Donatı beklenen ortalama akma dayanımı:

$$f_{ye} = \kappa \cdot f_{ym}$$

Not: Güçlendirme amaçlı eklenen yeni elemanlar için $\kappa$ uygulanmaz; bu elemanlarda TBDY 2018 Tablo 5.1'den beklenen ortalama dayanımlar kullanılır:

$$f_{ce,yeni} = 1{,}3 \cdot f_{ck} \quad \text{(beton için)}$$ $$f_{ye,yeni} = 1{,}17 \cdot f_{yk} \quad \text{(nervürlü donatı için)}$$

5. Bilgi Toplama Gereksinimleri

5.1 Bina Geometrisi

Sınırlı Bilgi Düzeyi (TBDY 2018 Md. 15.2.4.1):

• Betonarme projesi mevcutsa: ölçümlerle proje uygunluğu kontrol edilir.
• Proje yoksa veya önemli farklılık varsa: saha rölövesi çıkarılır.
• Kısa kolon gibi olumsuzluklar işlenir; komşu bina ilişkisi belirlenir.

Kapsamlı Bilgi Düzeyi (TBDY 2018 Md. 15.2.5.1):

• Proje mevcutsa ölçümlerle uygunluk kontrolü; önemli farklılık varsa proje reddedilir.
• Bina kütlesinin hassas tanımlanması için gerekli ayrıntılar toplanır.

5.2 Eleman Detayları (Donatı Bilgisi)

Tablo 3: Eleman Detayları (Donatı Bilgisi)

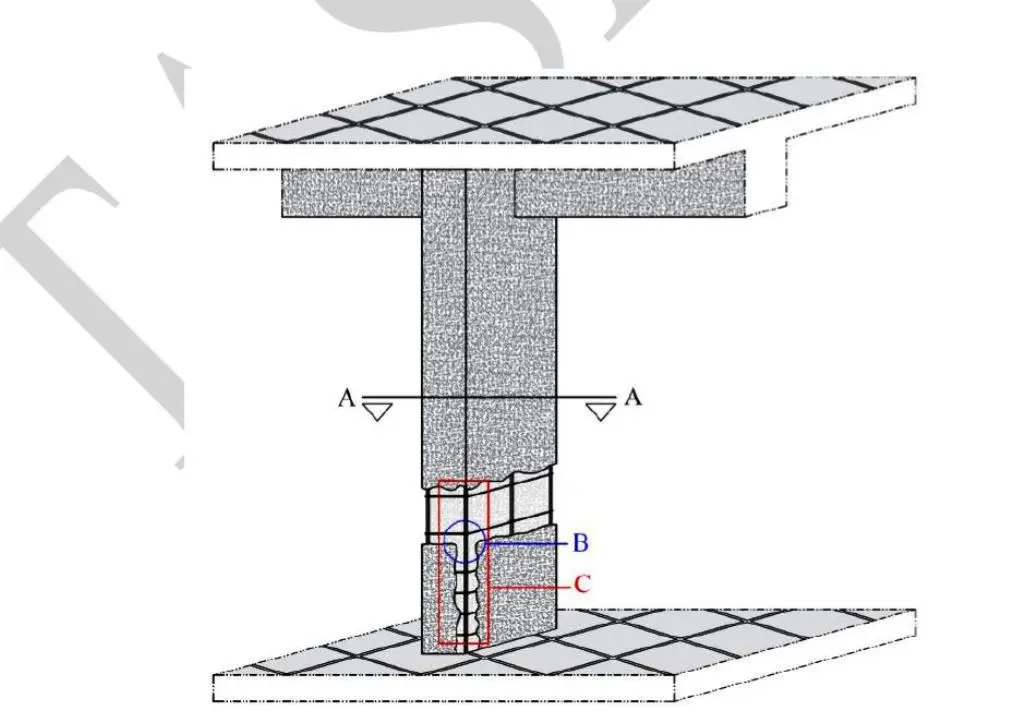

Dikkat: Sıyrılan bölgeler üst seviye tamir harcı ($\geq$ C40) ile kapatılmalıdır. Sıyırma işlemi kolon/perdenin açıklık ortasındaki üçte birlik bölümde yapılır (kritik bölgelerden kaçınılır).

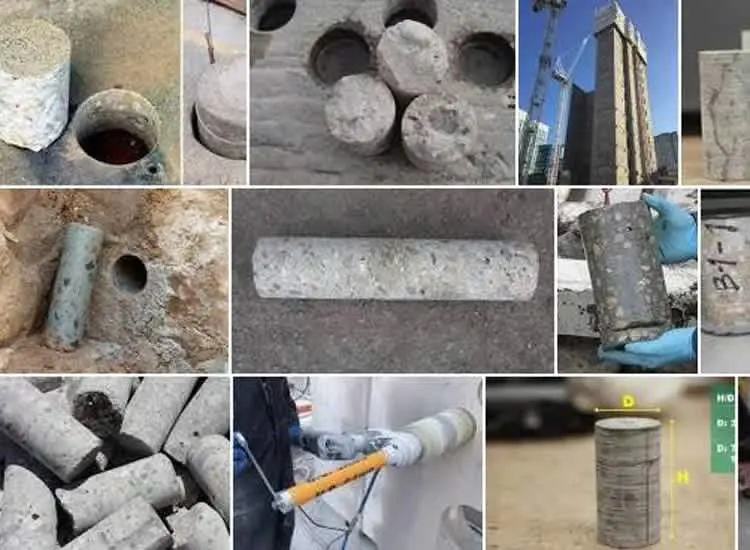

6. Karot Alma Kuralları

6.1 Standart ve Tercih Edilen Boyut

Karot alımı TS EN 12504-1:2002 standardına uygun gerçekleştirilir. TBDY 2018 Md. 15.2.4.3'te tercih edilen karot boyutu:

$$D_{anma} = 100 \text{ mm}, \quad H = 100 \text{ mm} \quad \Rightarrow \quad H/D = 1{,}0$$

Bu boyuttaki karotlara herhangi bir dönüşüm katsayısı uygulanmaksızın basınç dayanımı mevcut beton dayanımı olarak alınır.

6.2 Boy/Çap Oranı ve Dönüşüm Katsayıları

Tablo 4: Boy/Çap Oranı ve Dönüşüm Katsayıları

6.3 Minimum Karot Sayısı

Sınırlı Bilgi Düzeyi (TBDY 2018 Md. 15.2.4.3):

Her kattan kolon veya perdelerden en az 3 adet karot alınır.

Kapsamlı Bilgi Düzeyi (TBDY 2018 Md. 15.2.5.3):

Tablo 5: Minimum Karot Sayısı

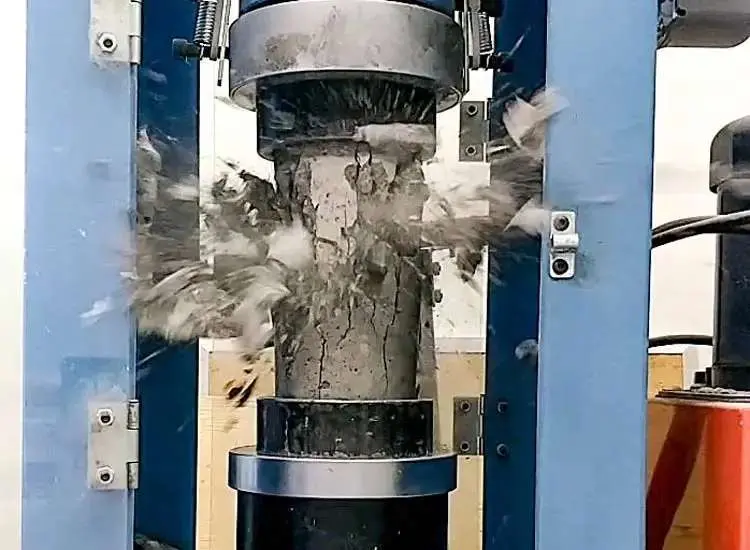

6.4 Deney Sonuçlarının Değerlendirilmesi

Karot sayısı = 3 ise (TBDY 2018 Md. 15.2.4.3):

$$f_{c,mevcut} = \min(f_{c,1},\; f_{c,2},\; f_{c,3})$$

Karot sayısı > 3 ise (TBDY 2018 Md. 15.2.5.3):

$$f_{c,mevcut} = \max\!\left(\bar{f}_c - s,\; 0{,}85 \cdot \bar{f}_c\right)$$

Burada $\bar{f}_c$ ortalama, $s$ standart sapma basınç dayanımıdır.

Sapan değer kontrolü: En küçük değer, diğer değerlerin ortalamasının %75'inden düşükse istatistiki sapan sayılır ve değerlendirmeden çıkarılır.

Dikkat: TS EN 12504-1:2002 uyarınca minimum karot çapı 75 mm olmalıdır. Donatının kesilmesi dayanım sonuçlarını geçersiz kılar. Karot boşluğu alındıktan sonra en az C40 sınıfı büzülmesiz tamir harcıyla doldurulmalıdır.

7. Temel Muayenesi

Her iki bilgi düzeyinde de en az 2 adet temel muayene çukuru açılır (TBDY 2018 Md. 15.2.4.1, 15.2.5.1). Muayenede belirlenmesi gereken bilgiler:

• Temel türü (izole, sürekli, radye, kazık)
• Temel boyutları (genişlik, yükseklik) ve derinliği
• Bina dilatasyon derzlerinde dilatasyonun temele yansıması
• Zemin özellikleri: tür (kil, kum, çakıl, kaya), taşıma kapasitesi
• Mevcut temel hasarı ve zemin nem durumu

8. Tahribatsız Deney Yöntemleri

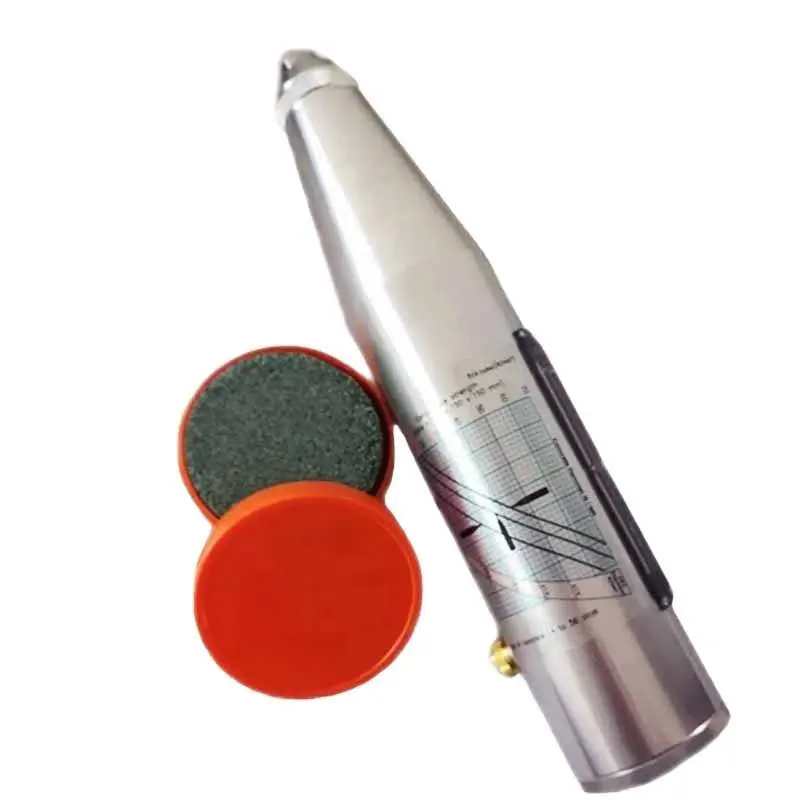

8.1 Schmidt Çekici Deneyi (TS EN 12504-2)

Schmidt çekici, betonun yüzey sertliğini ölçerek basınç dayanımını tahmini olarak belirler. Doğruluğu %60–70 arasındadır; tek başına kabul edilmez, karot sonuçlarının binadaki dağılımını kontrol etmek amacıyla yardımcı yöntem olarak kullanılır.

Uygulama kuralları:

• Her test noktasında en az 10 vuruş; en yüksek ve en düşük değer ayıklanarak kalan 8 değerin ortalaması alınır.
• Eleman kalınlığı $\geq 100 \text{ mm}$ olmalıdır.
• Vuruş yönü (yatay, dikey, eğik) düzeltme faktörüyle hesaba katılır.

8.2 GPR ve Donatı Tespit Cihazları

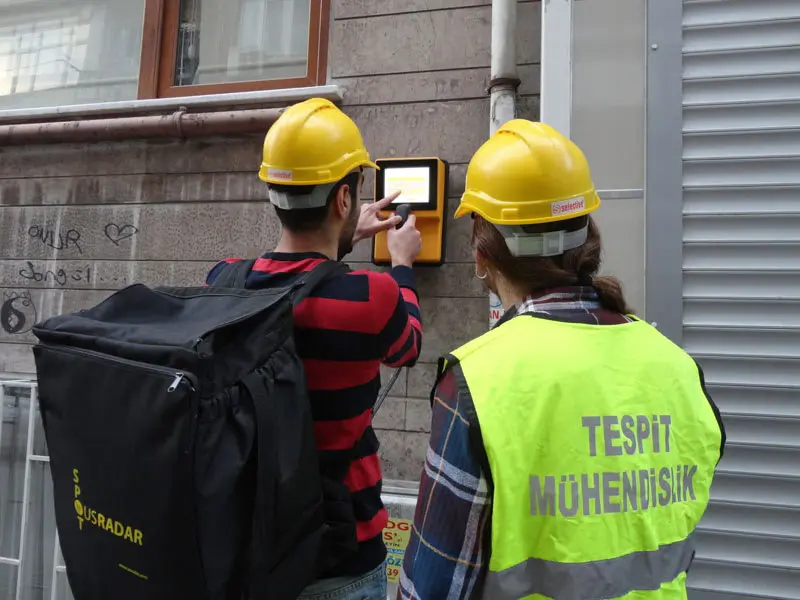

Donatı konumunun tahribatsız tespitinde Ground Penetrating Radar (GPR) ve Eddy Current prensibine dayalı donatı tespit cihazları kullanılır.

• GPR uygulama standardı: ASTM D6432

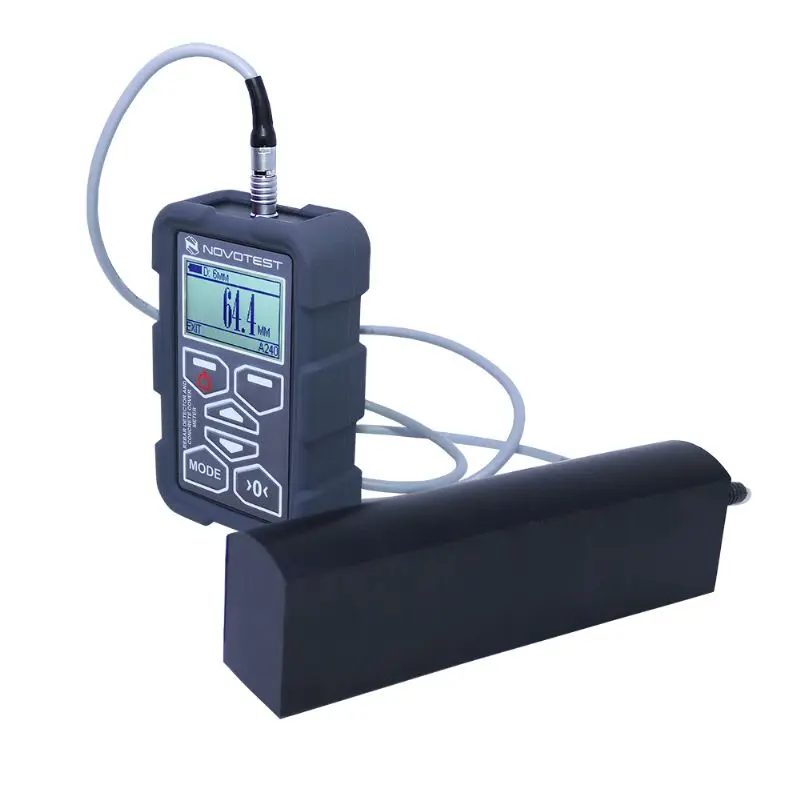

• Donatı tespit cihazı: TS EN 12504-4 (elektromanyetik yöntem)
• Karot alınmadan önce GPR taraması yapılması donatı kesme riskini sıfıra indirir.

9. Donatı Sınıfı Tespiti

Tablo 6: Donatı Sınıfı Tespiti

Kapsamlı bilgi düzeyinde her sınıf için birer adet çekme deneyi yapılarak $f_{ym}$ belirlenir. Sonuç projeyle uyumsuzsa en az 3 ilave numune alınır ve en elverişsiz akma dayanımı kullanılır.

10. Mevcut Malzeme Dayanımı Özeti

Tablo 7: Mevcut Malzeme Dayanımı Özeti

11. Tasarım Dayanımlarının Belirlenmesi

Mevcut binanın performans analizinde beklenen ortalama dayanımlar kullanılır:

$$f_{ce} = \kappa \cdot f_{cm,deney}$$ $$f_{ye} = \kappa \cdot f_{ym}$$

Yeni yapı eklemeleri (güçlendirme elemanları) için:

$$f_{ce,yeni} = 1{,}3 \cdot f_{ck} \qquad f_{ye,yeni} = 1{,}17 \cdot f_{yk}$$

12. Örnek Problemler

Problem 1 — Sınırlı Bilgi Düzeyinde Beton Dayanımı (Kolay)

Veriler:

• 4 katlı betonarme konut (BKS = 3), Sınırlı bilgi düzeyi
• 2. kat karot dayanımları (3 adet): 14 MPa, 16 MPa, 18 MPa

Çözüm:

Karot sayısı = 3 → istatistiki değerlendirme yapılmaz:

$$f_{c,mevcut} = \min(14, 16, 18) = 14 \text{ MPa}$$

Sınırlı bilgi düzeyi, $\kappa = 0{,}75$:

$$f_{ce} = 0{,}75 \times 14 = \mathbf{10{,}5 \text{ MPa}}$$

Bu değer C10/12 sınıfına karşılık gelir. 1980 öncesi konutlarda tipik aralıktadır.

Problem 2 — Sapan Değer Kontrolü ve Kapsamlı Bilgi Düzeyi (Orta)

Veriler:

• 5 katlı betonarme bina (BKS = 1 — okul), Kapsamlı bilgi düzeyi (zorunlu)
• Zemin kat karot dayanımları (5 adet): 22, 18, 28, 26, 25 MPa

Çözüm:

Adım 1 — Sapan değer kontrolü:

$$\bar{f}_{diger} = \frac{22 + 28 + 26 + 25}{4} = 25{,}25 \text{ MPa}$$

$f_{min} = 18 \text{ MPa} < 0{,}75 \times 25{,}25 = 18{,}94 \text{ MPa}$ → sapan değer, değerlendirmeden çıkar.

Adım 2 — Kalan 4 değerle istatistik:

$$\bar{f}_c = \frac{22 + 28 + 26 + 25}{4} = 25{,}25 \text{ MPa}$$ $$s \approx 2{,}64 \text{ MPa}$$

Adım 3 — Mevcut dayanım:

$$f_{c,mevcut} = \max(25{,}25 - 2{,}64;\; 0{,}85 \times 25{,}25) = \max(22{,}61;\; 21{,}46) = \mathbf{22{,}6 \text{ MPa}}$$

Adım 4 — $\kappa = 1{,}00$:

$$f_{ce} = 1{,}00 \times 22{,}6 = \mathbf{22{,}6 \text{ MPa}}$$

Problem 3 — Çok Katlı Bina Karot Yeterliliği ve Dayanım Hesabı (Zor)

Veriler:

• 4 katlı betonarme okul (BKS = 1), kapsamlı bilgi düzeyi
• Kat döşeme alanı: 550 m²
• Karot dayanımları: Zemin kat 5 adet (12, 14, 10, 13, 15 MPa); 2. kat 3 adet (11, 13, 15 MPa); 3. kat 2 adet (14, 16 MPa); 4. kat 2 adet (12, 14 MPa)
• Donatı: S420 ($f_{ym} = 420 \text{ MPa}$)

Çözüm:

Adım 1 — Karot sayısı yeterliliği:

Her 400 m²'de 1 ilave karot → $550/400 = 1{,}375$ → +2 ilave karot gerekir.

Tablo 8: Problem 3 — Çok Katlı Bina Karot Yeterliliği ve Dayanım Hesabı (Zor)

2–4. katlarda ek karot alınması gerekmektedir.

Adım 2 — Zemin kat (5 karot):

En küçük değer 10 MPa; $0{,}75 \times 13{,}0 = 9{,}75 \text{ MPa}$; $10 > 9{,}75$ → sapan değil.

$$\bar{f}_c = 12{,}8 \text{ MPa}, \quad s \approx 1{,}92 \text{ MPa}$$ $$f_{c,mevcut,ZK} = \max(12{,}8 - 1{,}92;\; 0{,}85 \times 12{,}8) = \max(10{,}88;\; 10{,}88) = 10{,}88 \text{ MPa}$$

Adım 3 — Diğer katlar (karot sayısı = 3 kabul → en küçük değer):

$$\text{2. kat: } f_{c,mevcut} = 11 \text{ MPa} \quad \text{3. kat: } 14 \text{ MPa} \quad \text{4. kat: } 12 \text{ MPa}$$

Adım 4 — $\kappa = 1{,}00$:

Tablo 9: Problem 3 — Çok Katlı Bina Karot Yeterliliği ve Dayanım Hesabı (Zor)

$f_{ye} = 1{,}00 \times 420 = 420 \text{ MPa}$

$f_{ce}$ değerleri 10,9–14,0 MPa arasında olup C10/12–C12/15 sınıfına karşılık gelir. BKS = 1 okul binası için güçlendirme yüksek olasılıkla gerekecektir.

13. Sık Yapılan Hatalar

Tablo 10: Sık Yapılan Hatalar

İlgili Yönetmelik ve Standartlar

• TBDY 2018 Bölüm 15 — Mevcut Bina Değerlendirme ve Güçlendirme
• TBDY 2018 Md. 15.2.4–15.2.5 — Bilgi toplama gereksinimleri
• TBDY 2018 Md. 15.2.12 — Tasarım dayanımları
• TS EN 12504-1:2002 — Karot numunesi alma ve basınç deneyi
• TS EN 12504-2:2002 — Schmidt çekici deneyi
• TS EN 12504-4 — Elektromanyetik donatı tespiti
• TS 500:2000 Md. 3.2 — Korozyon ve paspayı

Kaynakça

1. İlgili Türk Standartları (TS) ve Avrupa Normları (EN)
2. TBDY 2018 — Türkiye Bina Deprem Yönetmeliği
3. İlgili ders kitapları ve teknik kaynaklar

Not: Bu makale eğitim amaçlıdır. Projelerde güncel yönetmelik ve standartlara başvurunuz.
