Güçlendirme Tasarımı: Betonarme Perde Ekleme

Deprem güçlendirmesinde en yaygın ve etkili yöntemlerden biri mevcut yapıya betonarme perde eklenmesidir. Perde elemanlar, yatay yük taşıma kapasitesini artırır; aşırı kat ötelemelerini azaltır; ve çerçeve sistemini perde-çerçeve sistemine dönüştürür. TBDY 2018 Bölüm 15, mevcut binalara perde eklenmesini özel bir güçlendirme tekniği olarak tanımlamakta ve tasarım kriterlerini ayrıntılı biçimde belirlemektedir.

Güçlendirme Yöntemi Seçimi

Temel Perde Ekleme Yaklaşımları

Üç temel perde ekleme yöntemi bulunmaktadır:

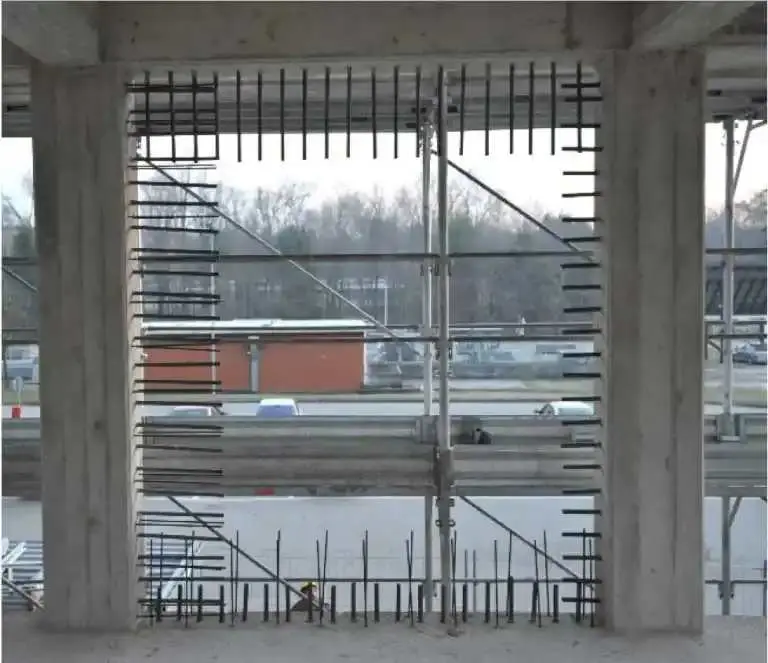

Dolgu perde: Mevcut çerçeve içindeki açıklığa betonarme perde doldurulması. Mevcut kolon ve kirişlere ankraj ile bağlantı sağlanır; mimari açıdan az müdahale içerir.

Bağımsız perde: Mevcut sistemin yanına ek bir perde sistemi inşa edilmesi. Zemin iyileştirmesi veya yeni temel gerektirabilir; fonksiyon değişikliğini barındırır.

Harici perde: Yapının dışına eklenen perdeler. Yapı kullanımı sırasında uygulanabilir; giydirme veya konsol perde türleri mevcuttur.

Performans Hedefleri (TBDY 2018 Bölüm 15)

TBDY 2018 Madde 15.2'ye göre güçlendirme tasarımının hedef deprem düzeyleri şunlardır:

Tablo 1: Performans Hedefleri (TBDY 2018 Bölüm 15)

SH: Sınırlı Hasar, KH: Kontrollü Hasar, GÖ: Göçmenin Önlenmesi

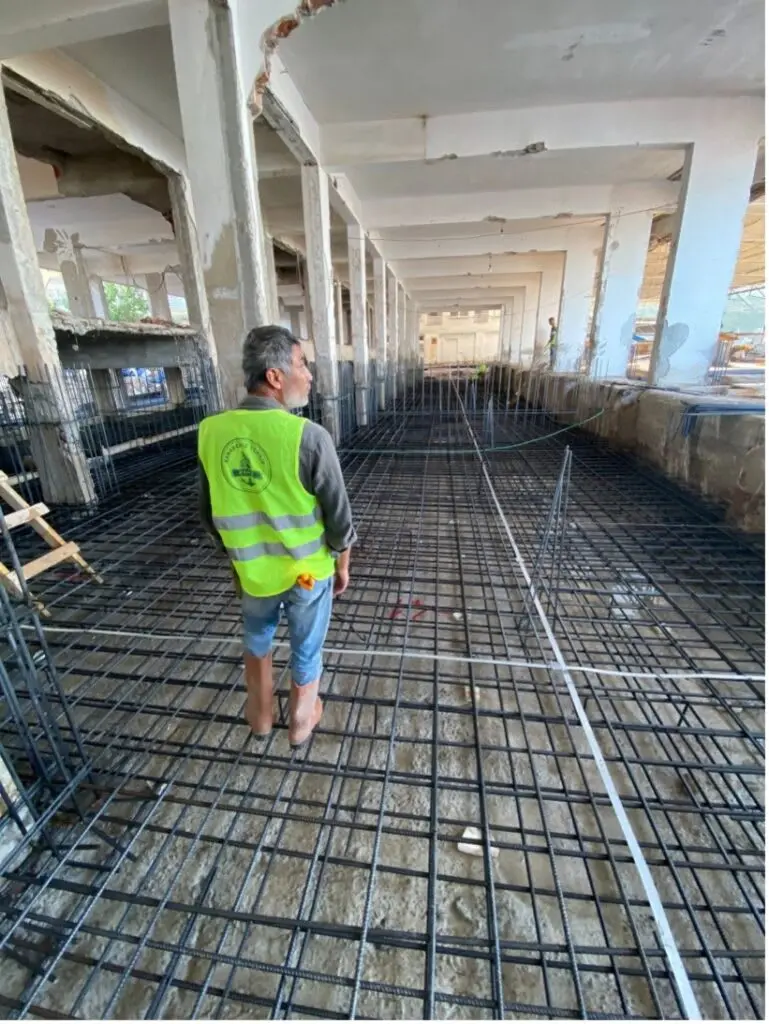

Mevcut Yapı Değerlendirmesi

Bilgi Düzeyi ve Katsayıları

Güçlendirme tasarımı başlamadan önce mevcut yapı hakkında bilgi toplanmalıdır. TBDY 2018 Madde 15.3, üç bilgi düzeyi tanımlar ve her birine karşılık gelen bilgi düzeyi katsayısı ($\lambda_{pe}$) belirler.

Sınırlı Bilgi Düzeyi: Proje, rölöve, numune alınmamış.

$$\lambda_{pe} = 0{,}75$$

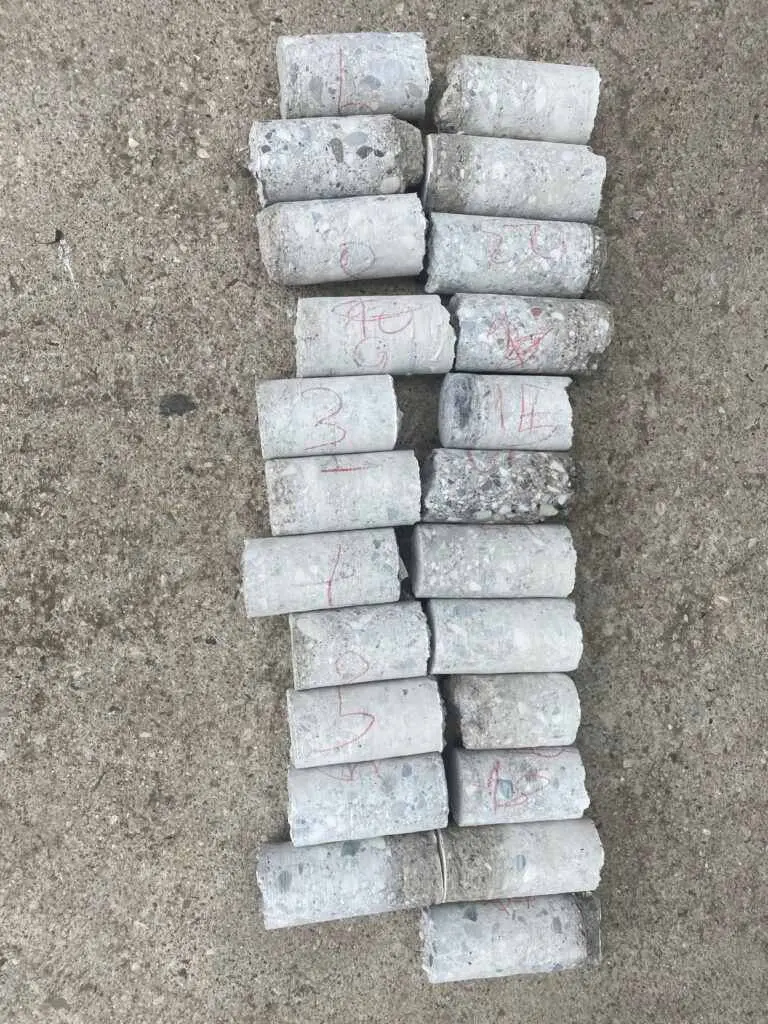

Orta Bilgi Düzeyi: Proje mevcut + yerinde rölöve + karot numuneleri.

$$\lambda_{pe} = 0{,}90$$

Kapsamlı Bilgi Düzeyi: Tam proje + ayrıntılı rölöve + yoğun karot + donatı tespiti.

$$\lambda_{pe} = 1{,}00$$

Bilgi düzeyi katsayısı, mevcut beton dayanımını azaltarak tasarım değeri elde etmek için kullanılır:

$$f_{ce} = \lambda_{pe} \times f_{cm}$$

Burada $f_{cm}$, karot deneylerinden elde edilen ortalama beton basınç dayanımıdır.

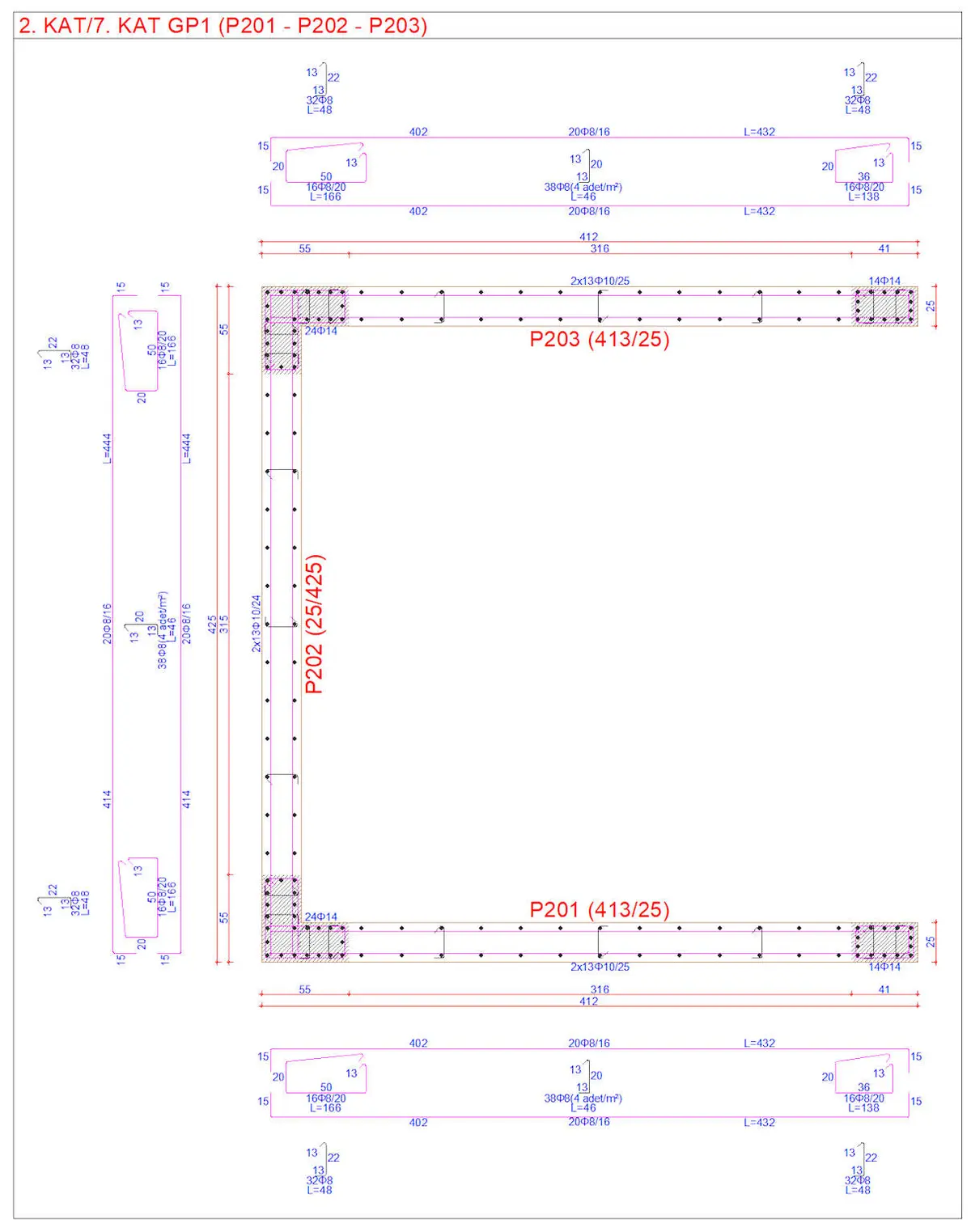

Perde Boyutlandırma

Minimum Et Kalınlığı

TBDY 2018 Madde 7.6.1'e göre yeni eklenen perde için minimum et kalınlığı iki koşulu birden sağlamalıdır:

$$b_w \geq \frac{H_s}{16}$$ $$b_w \geq 200 \text{ mm}$$

Burada $H_s$, temizlik kat yüksekliğidir. Pratik uygulamada $b_w = 200{-}300\text{ mm}$ yaygındır; deprem bölgelerinde $250\text{ mm}$ tercih edilmektedir.

Perde Kesit Geometrisi

Perde uzunluğu $\ell_w$, kat yüksekliği $h_w$ ve toplam bina yüksekliği $H_w$ birlikte perde en-boy oranını ($h_w/\ell_w$) ve kritik perde yüksekliğini ($H_{cr}$) belirler:

$$H_{cr} = \max\!\left(\ell_w,\; \frac{H_w}{6}\right) \leq 2\ell_w$$

Bu bölge, güçlendirilmiş sınır bölgesi donatısı gerektiren kritik bölgedir.

Kesme Dayanımı Hesabı

Perde Kesme Dayanımı Formülü

TS 500:2000 Madde 8.3 ve TBDY 2018 Madde 7.6.5 kapsamında betonarme perde kesme dayanımı şu şekilde hesaplanır:

$$V_r = A_{cv}\!\left[\alpha_c \sqrt{f_{ck}} + \rho_h f_{ywk}\right]$$

Burada:

• $A_{cv}$: Etkin kesme alanı ($b_w \times d_w$), $\text{mm}^2$
• $\alpha_c$: Beton katkı katsayısı; $h_w/\ell_w \leq 1{,}5$ için $\alpha_c = 0{,}33$, $h_w/\ell_w \geq 2{,}0$ için $\alpha_c = 0{,}17$ (ara değer lineer interpolasyon)
• $f_{ck}$: Karakteristik beton basınç dayanımı, $\text{MPa}$
• $\rho_h$: Yatay donatı oranı
• $f_{ywk}$: Yatay donatı karakteristik akma dayanımı, $\text{MPa}$

Dinamik Büyütme Katsayısı

Güçlendirilen perdelerde tasarım kesme kuvvetine dinamik büyütme katsayısı $\beta_v$ uygulanır:

$$\beta_v = 1{,}5 \quad \left(\frac{h_w}{\ell_w} > 2{,}0 \text{ için}\right)$$

Bu katsayı, yüksek perdeler için önemli bir artış anlamına gelmektedir.

Kesme Dayanımı Üst Sınırı

Çapraz çatlak veya beton ezilmesini önlemek amacıyla kesme dayanımına üst sınır uygulanır:

$$V_r \leq 0{,}85 \times A_{cv} \times \sqrt{f_{ck}}$$

Bu sınır, yoğun yatay donatı yerleştirilmesinin beton ezilmesi riskini azaltmayacağını göstermektedir; dolayısıyla kesit büyütmesi gerekirse en kalın $b_w$ değeri kullanılmalıdır.

Eğilme ve Uç Bölgesi Tasarımı

Uç Bölgesi Gereksinimi

TBDY 2018 Madde 7.6.6'ya göre, kritik perde yüksekliği $H_{cr}$ boyunca uç bölgelerinde sıkışma bölgesi oluşturulup oluşturulmayacağı sınır eksenel birim şekil değiştirmesi $c_u$ ile karşılaştırma yapılarak belirlenir:

$$c > c_u \Rightarrow \text{Özel sınır bölgesi (sargılı uç) zorunlu}$$ $$c_u = \frac{400 \ell_w}{1{,}2 \mu_{\Delta} H_w}$$

Burada $\mu_{\Delta}$, hedef deplasman süneklik talebi ve $H_w$, toplam perde yüksekliğidir.

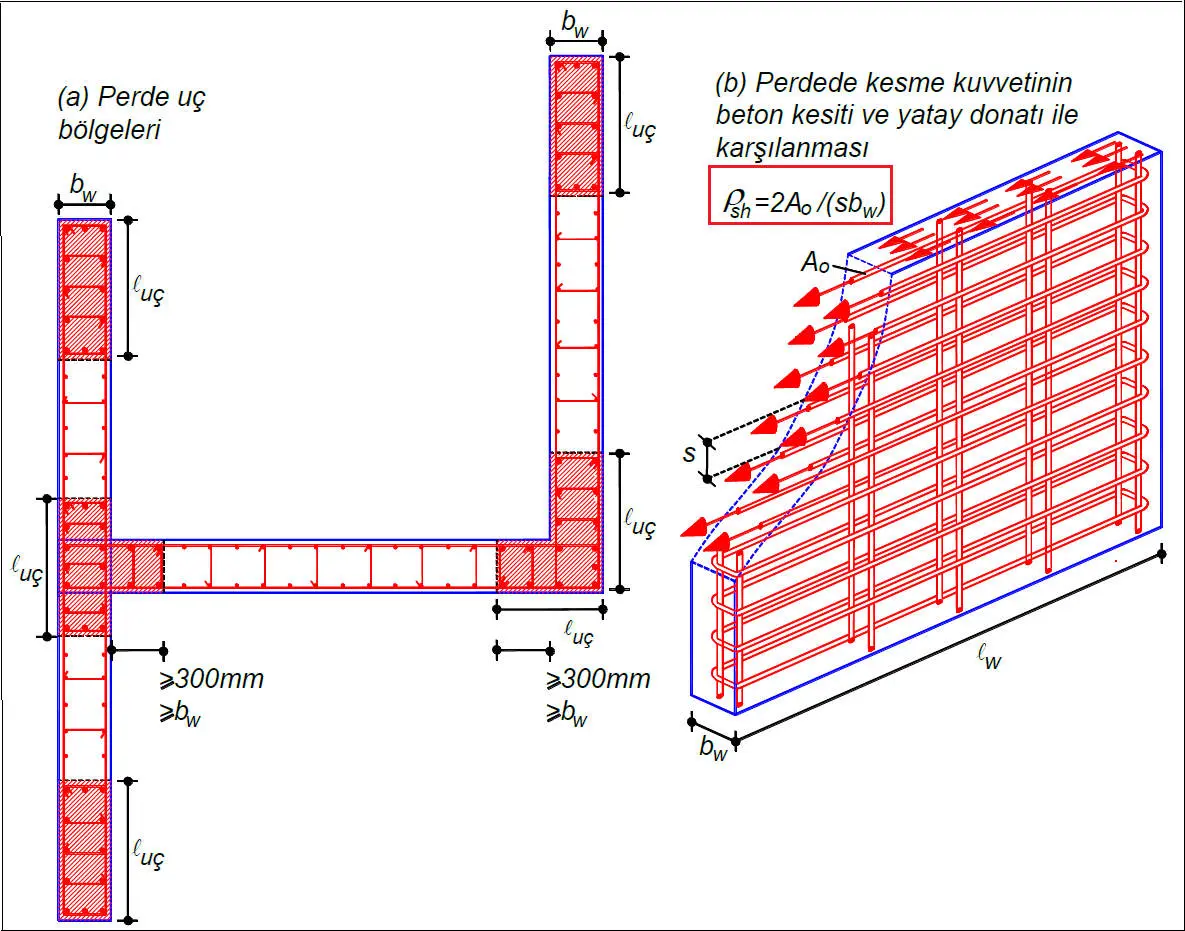

Uç Bölgesi Uzunluğu

Uç bölgesi uzunluğu şu koşulların büyüğü alınarak belirlenir:

$$\ell_{uc} = \max\!\left(c - 0{,}1 \ell_w,\; \frac{c}{2}\right) \geq 300 \text{ mm}$$

Uç bölgesi donatı oranı minimum $\rho_{uc} \geq 0{,}01$ olmalı; sargı spirali veya çirozlar TBDY 2018 Madde 7.6.6.2 gereksinimlerini sağlamalıdır.

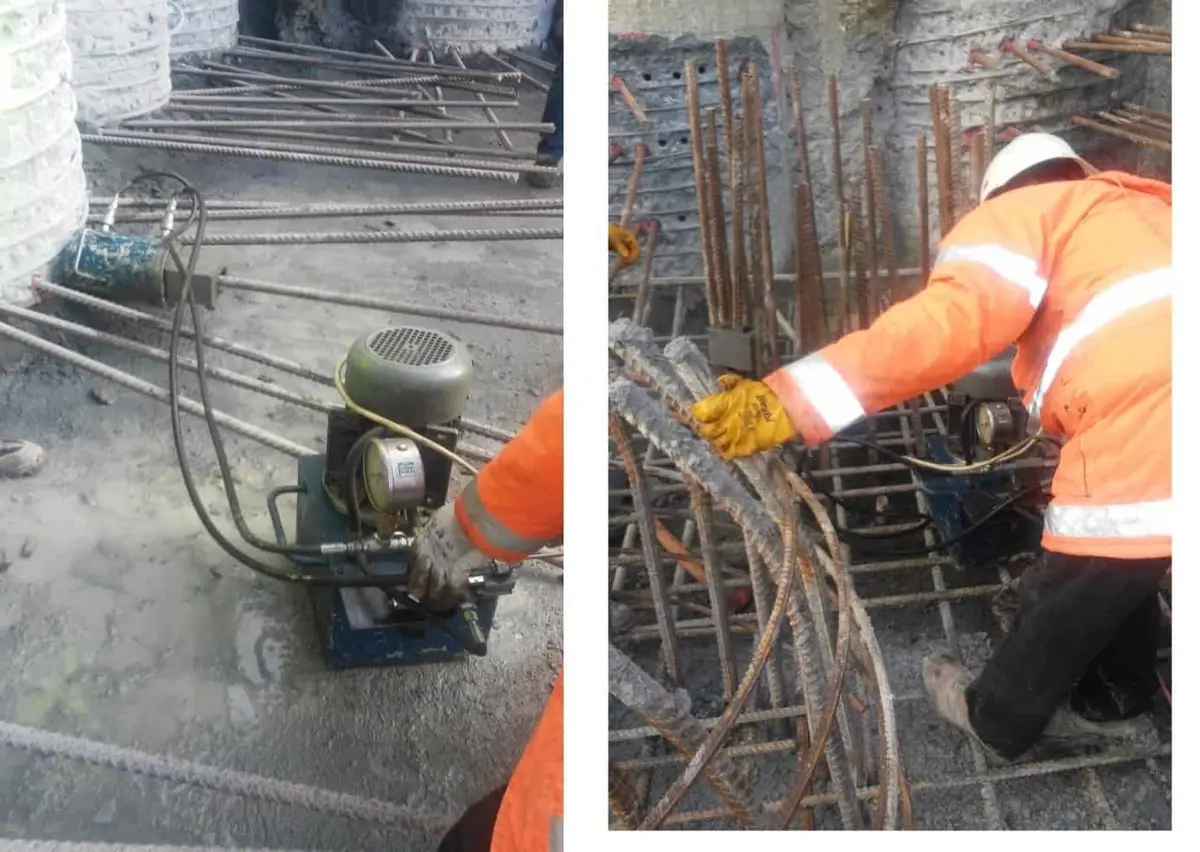

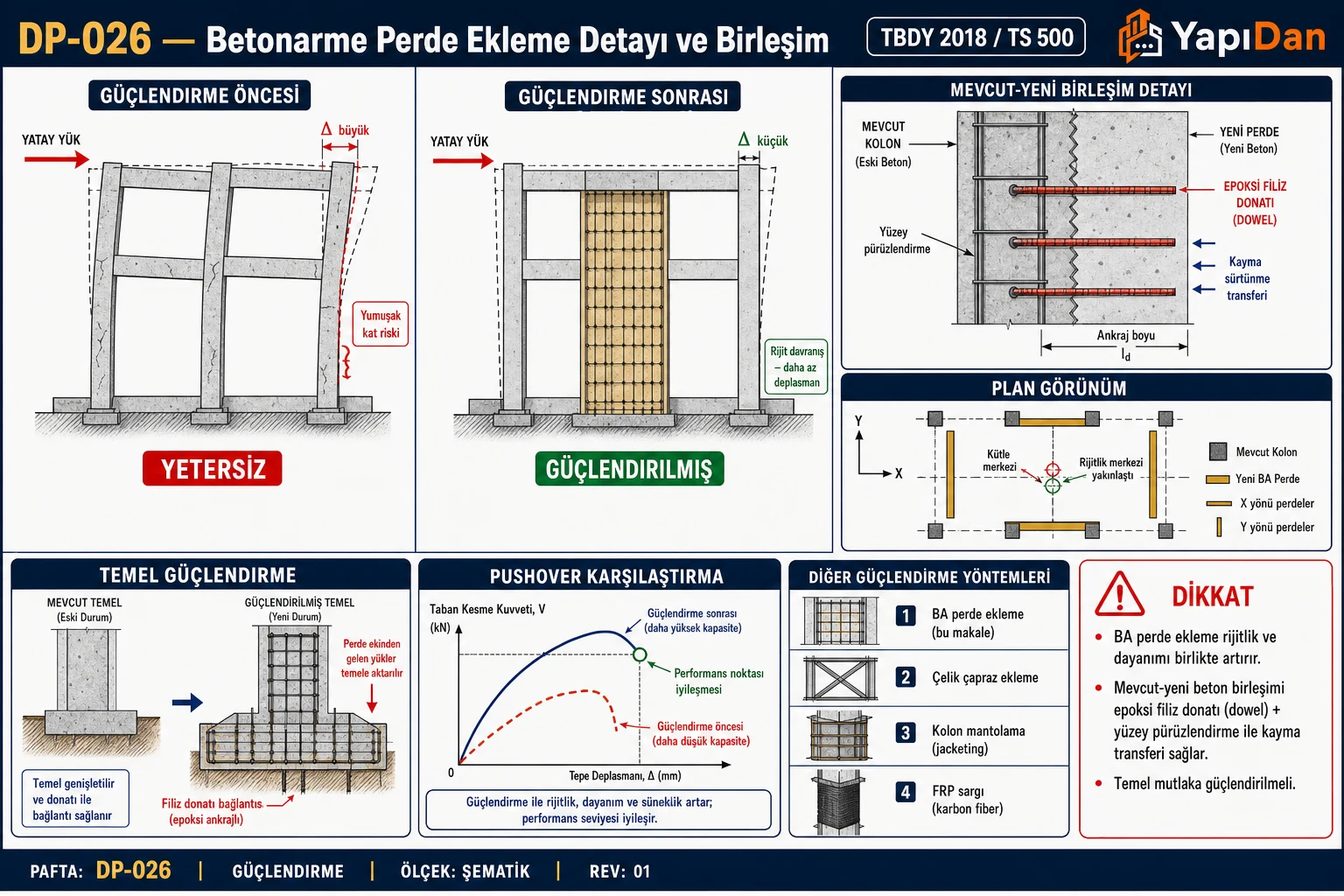

Ankraj Tasarımı

Mevcut Elemana Ankraj

Yeni perdenin mevcut kolon, kiriş veya döşemeye ankrajlanması, güçlendirme sisteminin etkinliğinin en kritik noktasıdır. TS EN 1992-4 (Çelik Elemanların Betona Ankrajı) esas alınır.

Kimyasal ankraj hesabı:

$$N_{Rd,s} = \frac{A_s \times f_{yk}}{\gamma_{Ms}}$$ $$N_{Rd,c} = \frac{N_{Rk,c}}{\gamma_{Mc}}$$ $$V_{Rd,s} = \frac{0{,}6 \times A_s \times f_{yk}}{\gamma_{Ms}}$$

Tasarım, hem çekme ($N_{Ed} \leq N_{Rd}$) hem de kesme ($V_{Ed} \leq V_{Rd}$) koşullarını sağlamalı; birleşik yükleme durumunda etkileşim denklemi kontrol edilmelidir.

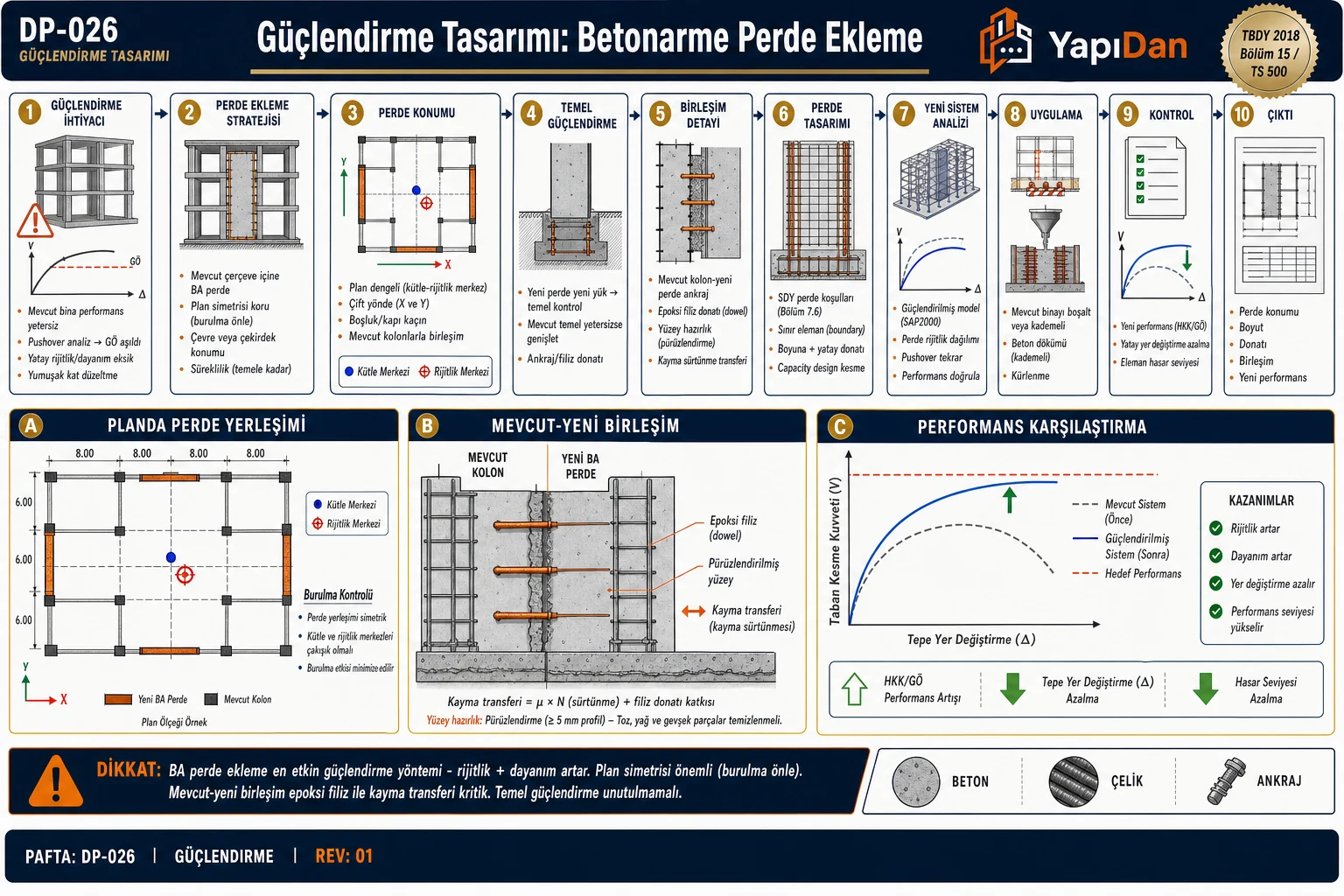

Tasarım Akışı

Temel Tasarımı

Perde eklenmesi, zemine aktarılan kuvvetleri önemli ölçüde artırır. Mevcut temel sistemi:

• Moment kapasitesi: Perde tabanı momentini karşılayacak şekilde genişletilmeli veya güçlendirilmeli.
• Zemin taşıma kapasitesi: Yeni yükler altında kontrol edilmeli.
• Kiriş veya radye: Perde kuvvetlerini zemine iletecek şekilde tasarlanmalı.

TBDY 2018 Madde 15.5 gereğince, güçlendirilen yapının temel sistemi de güçlendirme kapsamına dahil edilmelidir.

Örnek Problemler

Problem 1: Minimum Perde Et Kalınlığı (Kolay)

Soru: 3{,}20 m temizlik kat yüksekliğine sahip bir binada dolgu perde için minimum $b_w$ değerini belirleyiniz.

Çözüm:

$$b_w \geq \frac{H_s}{16} = \frac{3200}{16} = 200 \text{ mm}$$ $$b_w \geq 200 \text{ mm (mutlak minimum)}$$

Her iki koşul da $200\text{ mm}$ vermekte; deprem bölgesi olduğundan $b_w = 250\text{ mm}$ seçilmesi önerilir.

Problem 2: Kritik Perde Yüksekliği ve Uç Bölgesi (Orta)

Soru: Toplam yüksekliği $H_w = 18{,}0\text{ m}$, perde uzunluğu $\ell_w = 4{,}0\text{ m}$ olan bir perdede kritik yüksekliği $H_{cr}$ ve uç bölgesi ihtiyacını belirleyiniz. Hedef süneklik $\mu_{\Delta} = 3{,}0$, tarafsız eksen derinliği $c = 1{,}20\text{ m}$.

Çözüm:

$$H_{cr} = \max\!\left(4{,}0;\; \frac{18{,}0}{6}\right) = \max(4{,}0;\; 3{,}0) = 4{,}0 \text{ m}$$

Üst sınır kontrolü: $2\ell_w = 8{,}0\text{ m} > 4{,}0\text{ m}$ — koşul sağlanıyor.

Sınır eksenel birim kısalma:

$$c_u = \frac{400 \times 4{,}0}{1{,}2 \times 3{,}0 \times 18{,}0} = \frac{1600}{64{,}8} = 24{,}69 \text{ mm}$$

$c = 1200\text{ mm} > c_u = 24{,}69\text{ mm}$ olduğundan özel sınır bölgesi (sargılı uç) zorunludur.

Uç bölgesi uzunluğu:

$$\ell_{uc} = \max\!\left(1200 - 0{,}1 \times 4000;\; \frac{1200}{2}\right) = \max(800;\; 600) = 800 \text{ mm}$$

Problem 3: Perde Kesme Dayanımı Hesabı (Zor)

Soru: $b_w = 250\text{ mm}$, $\ell_w = 5{,}0\text{ m}$, $h_w/\ell_w = 3{,}5$ olan bir perde için kesme dayanımını hesaplayınız. Malzeme: C25 ($f_{ck} = 25\text{ MPa}$), yatay donatı $\phi12/150$ ($\rho_h = 0{,}00754$), S420 ($f_{ywk} = 420\text{ MPa}$). Tasarım kesme kuvveti $V_d = 800\text{ kN}$.

Çözüm:

Etkin kesme alanı:

$$A_{cv} = 250 \times 5000 = 1{,}25 \times 10^6 \text{ mm}^2$$

$h_w/\ell_w = 3{,}5 > 2{,}0$ için $\alpha_c = 0{,}17$ ve $\beta_v = 1{,}5$.

Büyütülmüş tasarım kesme kuvveti:

$$V_d^* = \beta_v \times V_d = 1{,}5 \times 800 = 1200 \text{ kN}$$

Kesme dayanımı:

$$V_r = 1{,}25 \times 10^6 \times \left[0{,}17 \times \sqrt{25} + 0{,}00754 \times 420\right]$$ $$V_r = 1{,}25 \times 10^6 \times \left[0{,}85 + 3{,}167\right] = 1{,}25 \times 10^6 \times 4{,}017$$ $$V_r = 5{,}021 \times 10^6 \text{ N} = 5021 \text{ kN}$$

Üst sınır kontrolü:

$$V_{r,\max} = 0{,}85 \times 1{,}25 \times 10^6 \times \sqrt{25} = 5{,}313 \times 10^6 \text{ N} = 5313 \text{ kN}$$

$V_r = 5021\text{ kN} < V_{r,\max} = 5313\text{ kN}$ — üst sınır sağlanıyor.

$V_r = 5021\text{ kN} \gg V_d^* = 1200\text{ kN}$ — kesme dayanımı yeterlidir.

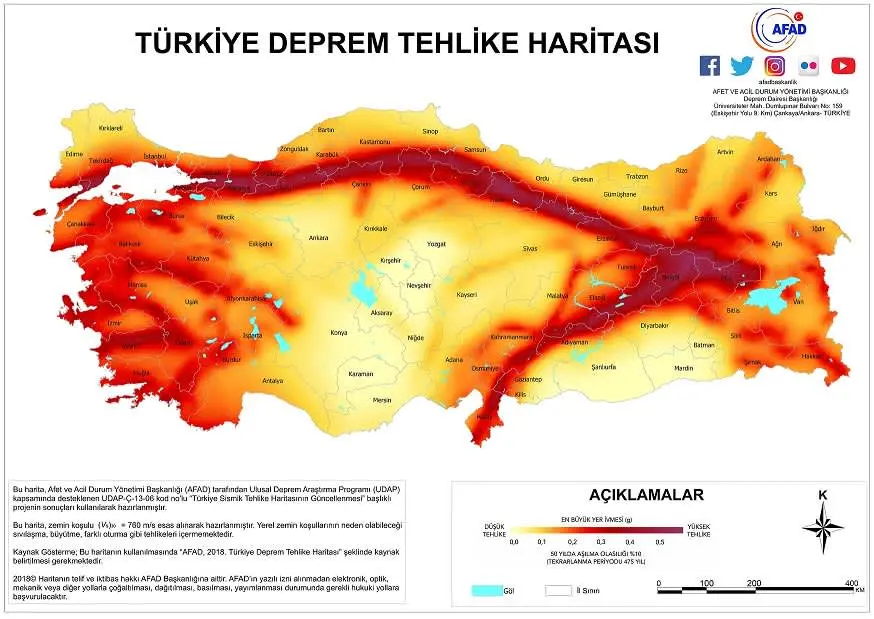

Deprem Riski Bağlamı

Türkiye'deki yüksek depremsellik, perde güçlendirmesini milyonlarca eski binada öncelikli bir müdahale yöntemi haline getirmektedir. TBDY 2018'in yürürlüğe girmesiyle birlikte 1999 öncesi yapılar için güçlendirme zorunluluğu kapsamı genişlemiş; belediyeler güçlendirme teşvikleri sağlamaya başlamıştır.

Sık Yapılan Hatalar

Tablo 2: Sık Yapılan Hatalar

İlgili Yönetmelikler

Tablo 3: İlgili Yönetmelikler

Kaynakça

1. İlgili Türk Standartları (TS) ve Avrupa Normları (EN)
2. TBDY 2018 — Türkiye Bina Deprem Yönetmeliği
3. İlgili ders kitapları ve teknik kaynaklar

Not: Bu makale eğitim amaçlıdır. Projelerde güncel yönetmelik ve standartlara başvurunuz.
