Revit ile Yapısal Modelleme Temelleri

1. BIM ve Revit Temel Kavramlar

1.1 BIM Seviyeleri

Yapı Bilgi Modellemesi (BIM — Building Information Modeling), yapıların tasarım, inşaat ve işletme yaşam döngüsü boyunca tüm bilgilerinin entegre bir dijital modelde yönetilmesidir. ISO 19650-1:2018 Madde 3'e göre BIM; varlık bilgi modeli (AIM) ve proje bilgi modeli (PIM) kavramlarını kapsar.

Saha Notu: Türkiye'de 2026 itibarıyla ulusal düzeyde zorunlu BIM mevzuatı henüz yürürlüğe girmemiştir. Ancak ÇŞİB BIM Yol Haritası 2024 kapsamında kamu projelerinde BIM Level 2 zorunluluğu pilot uygulamalarla genişlemekte; Ulaştırma ve Altyapı Bakanlığı BIM Teknik Şartnamesi ise ulaştırma projelerinde BIM kullanımını zorunlu kılmaktadır.

Tablo 1: BIM Seviyeleri

Dikkat: BIM Level 2 uygulamasında tüm disiplinlerin (mimari, yapısal, mekanik, elektrik) aynı CDE ortamını kullanması zorunludur. ISO 19650-2:2018 Madde 5.1.7 gereği ortak veri ortamı, proje sahibi tarafından kurulmalı ve tüm bilgi konteynerleri benzersiz kimliğe sahip olmalıdır.

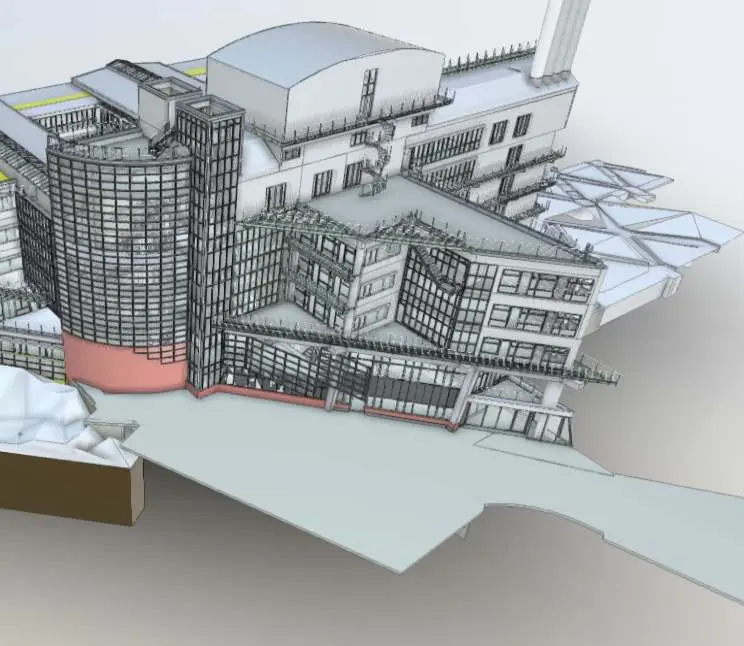

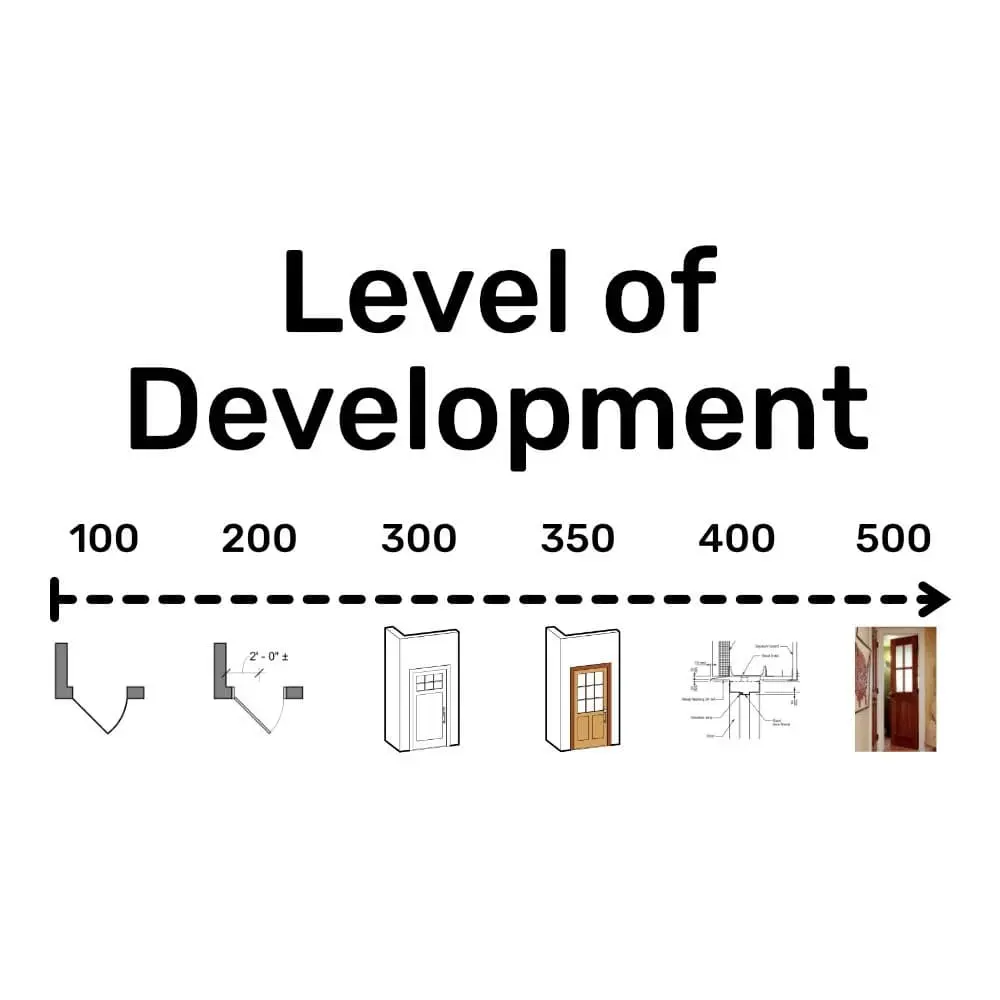

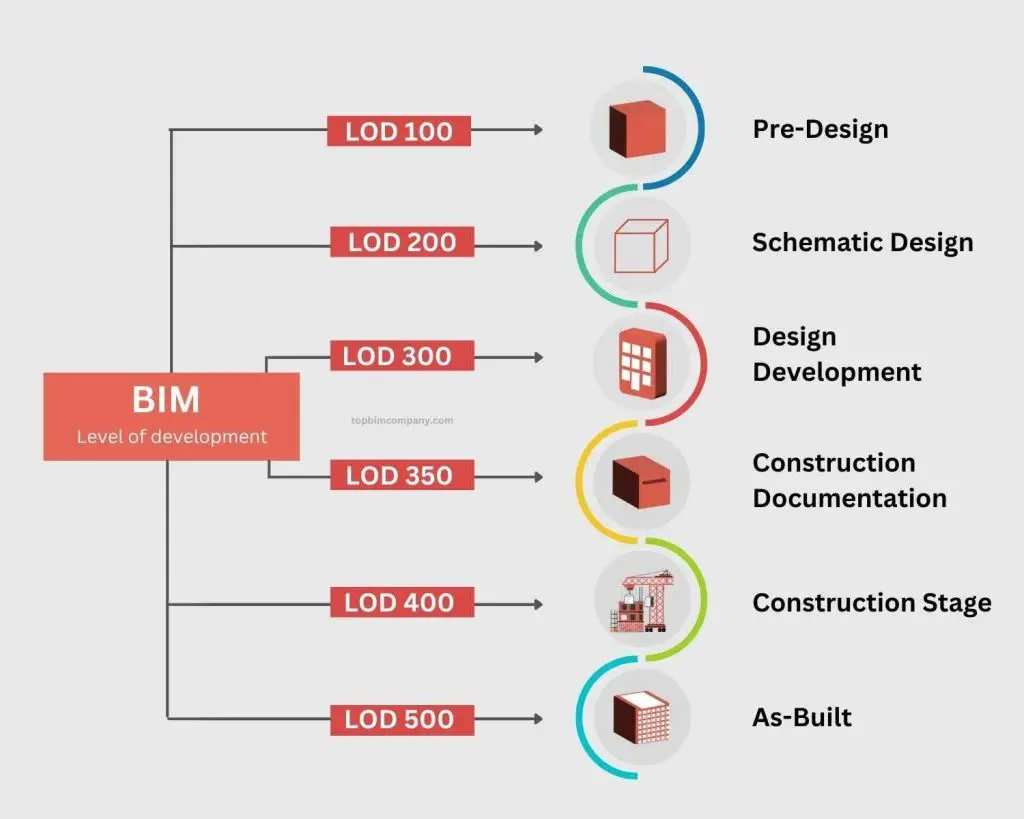

1.2 LOD — Gelişim Seviyesi (Level of Development)

LOD, BIM model elemanlarının proje sürecindeki bilgi ve geometrik detay yoğunluğunu tanımlar. AIA E202-2008 belgesiyle ilk kez resmiyet kazanan LOD, BIMForum'un 2013'te LOD 350'yi eklemesiyle altı seviyeye ulaşmıştır.

Tablo 2: LOD — Gelişim Seviyesi (Level of Development)

Saha Notu: Türk kamu projelerinde sözleşme kapsamında LOD 300 (uygulama projesi) başlangıç referansı alınmakta; koordinasyon aşamasında LOD 350'ye yükseltilmesi önerilmektedir. ISO 19650-2:2018 Madde 5 uyarınca her aşama için LOD düzeyi sözleşmede açıkça tanımlanmalıdır.

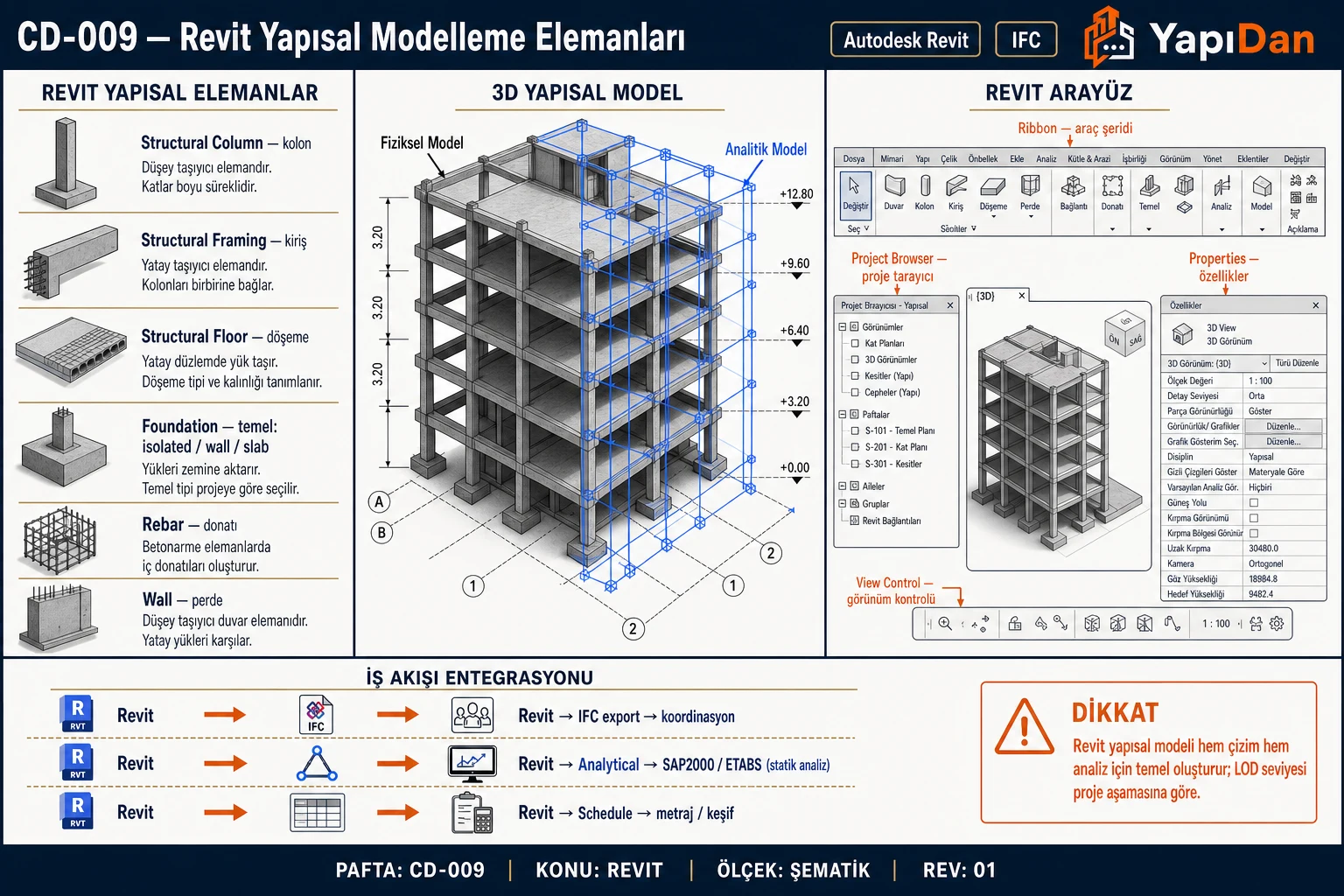

1.3 Revit Yapısal Elemanlar (Families)

Revit'te her yapı elemanı bir aile (family) yapısıyla tanımlanır. Sistemli aile yapısı sayesinde kolon boyutu, malzeme sınıfı ve analitik uç koşulları parametrik olarak değiştirilebilir.

Tablo 3: Revit Yapısal Elemanlar (Families)

Dikkat: Kolon boyutu 300×300 mm olarak başlangıç kabulü alınabilir; ancak TBDY 2018 Madde 7.3.1 uyarınca kolonun en küçük enkesit boyutu 300 mm'den küçük olmamalıdır ve kolon-kiriş bağlantı boyutu bu kurala göre kontrol edilmelidir.

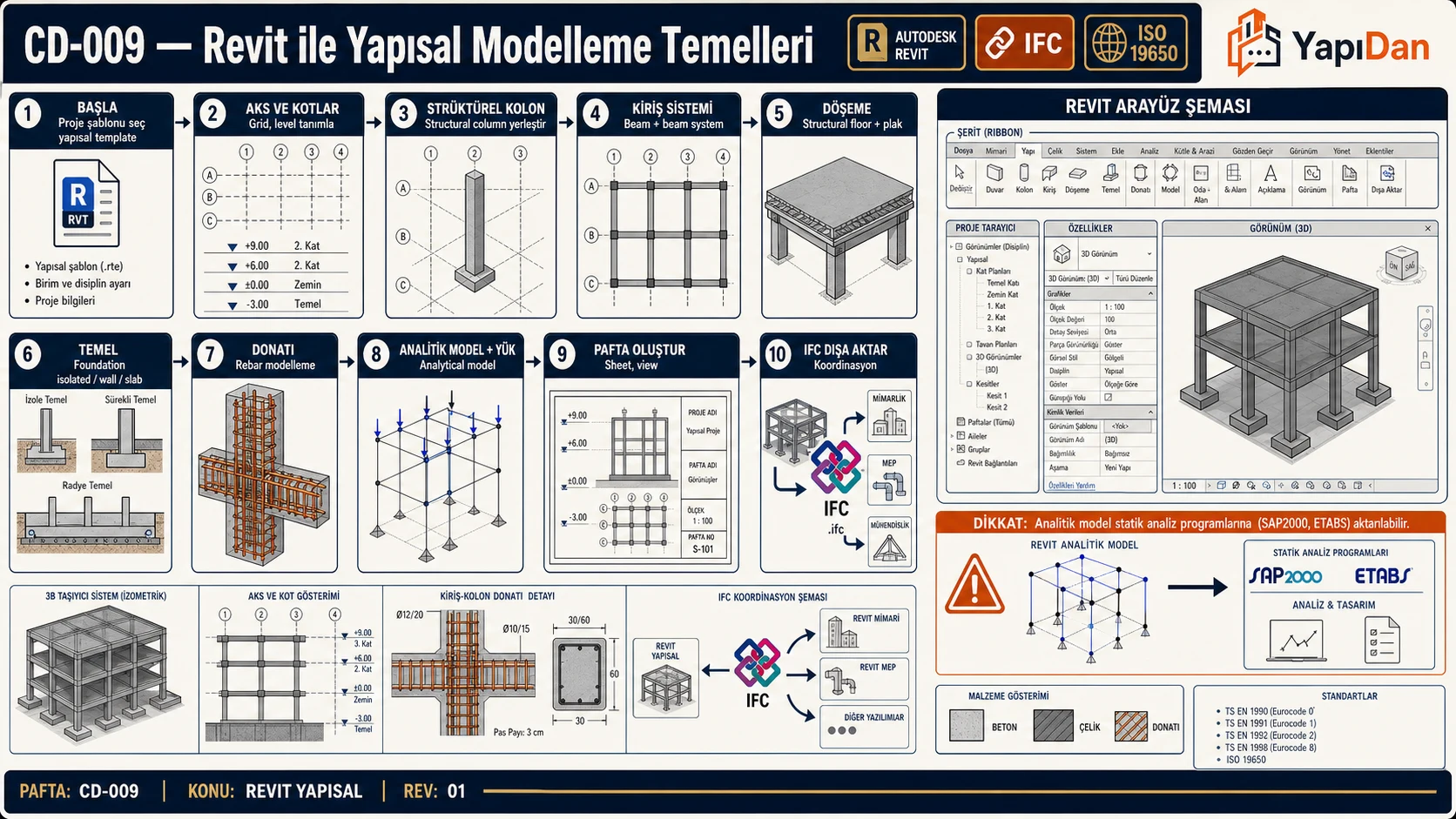

2. Modelleme İş Akışı

2.1 Adım 1: Proje Kurulumu

Revit'te yapısal proje kurulumu aşağıdaki sırayla gerçekleştirilir:

1. Proje şablonu: Yapısal Türkçe şablon (.rte) seçimi — metrik (mm) sistem
2. Koordinat sistemi: GNSS / proje kuzeyini tanımlama (Proje Kuzey ≠ Gerçek Kuzey)
3. Grid ve seviyeler: Aks (grid line) ve kat seviyeleri (level) tanımlama; Scope Box ile kilitleme
4. Birim: Metrik (mm) sistemi — Yönet → Proje Birimleri → Uzunluk: mm kontrolü

Saha Notu: Türkiye'de kamu projelerinde e-İmza ve elektronik proje teslim altyapısı gelişmektedir. 4708 sayılı Yapı Denetimi Hakkında Kanun'a göre yapısal model ve çizimler yapı denetim kuruluşuna sunulmalıdır. ÇŞİDB'nin dijital proje teslim (e-Proje) sistemi kapsamında bazı büyükşehir belediyeleri DWG/PDF yerine BIM modeli teslimini değerlendirmektedir.

2.2 Adım 2: Yapısal Aks ve Seviye Tanımı

• Aks çizgileri (Grid Lines): A–Z veya 1–n, maksimum 1 mm doğruluk ile tanımlanır
• Kat seviyeleri (Levels): Bodrum, Zemin, N. Kat, Çatı
• Her seviyeye yapısal plak döşemesi veya kirişler ilgili düzeye kilitlenir
• Tipik kat yüksekliği konut: 280–320 cm; ofis/ticari: 350–420 cm; sanayi: ≥600 cm

2.3 Adım 3: Yapısal Elemanların Modellenmesi

2.3.1 Kolon Ekleme

Yapı sekmesi → Yapısal Kolon → Family seç → Grid kesişimini tıkla

• Kolon tipi: RC-Dikdörtgen (BA), Çelik HEA/HEB/IPE, HSS
• Kesit boyutu parametre olarak Type Properties'ten girilebilir
• Bağlantı: Alt düzey Floor / Foundation — Üst düzey: bir sonraki Level
• TBDY 2018 Madde 7.3.1: Kolon en küçük enkesit boyutu ≥ 300 mm
• TS 500:2000 Madde 8.1: Kolon minimum boyuna donatı oranı $\rho_{\min} = 0{,}004$; maksimum: $\rho_{\max} = 0{,}04$

2.3.2 Kiriş Ekleme

Yapı → Kiriş → Başlangıç/bitiş noktası seç

• Kiriş dışmerkezliği (offset): üst veya alt yüzey hizası
• Moment aktarma: Pinned (mafsallı) / Fixed (ankastre) uçlar modelde tanımlanır
• TS 500:2000 Madde 7.1: Kiriş toplam yüksekliği ≥ 300 mm ve döşeme kalınlığının ≥ 3 katı
• TS 500:2000 Madde 7.1: Kiriş gövde genişliği ≥ 200 mm ve ≤ (kiriş toplam yüksekliği + kolon genişliği)
• TBDY 2018 Madde 7.4.2: Kiriş gövde genişliği ≥ 250 mm (depremsel tasarım)

2.3.3 Döşeme Ekleme

Yapı → Döşeme → Alan sınırı çiz → Tipi seç

• Döşeme tipi: Düz plak (flat slab), kirişli, nervürlü (ribbed), kaset
• Kalınlık ve kaplama tabaka yapısı Type Properties'ten düzenlenir
• TS 500:2000 Madde 11.3: Döşeme kalınlığı $t \geq 120$ mm (genel); $t \geq L/35$ (basit kenar); $t \geq L/40$ (mesnetli kenar) — L açıklık uzunluğu

Saha Notu: Türkiye'de yaygın kullanılan döşeme kalınlıkları: Konut: t = 150–200 mm; yüksek bina ofis: t = 200–250 mm; ticari: t = 200–300 mm. Nervürlü ve kaset döşemeler inşaat pratiklerinde tercih edilmekte olup detay kalıp şekillerine göre TS 500 Madde 11'de tanımlanan minimum kalınlık koşullarına uyulmalıdır.

2.4 Adım 4: Materyal ve Malzeme Ataması

Her aileye malzeme atanır. Türkiye'de geçerli standartlar:

Tablo 4: Adım 4: Materyal ve Malzeme Ataması

Dikkat: TBDY 2018 Madde 7.2.5.3 (b) gereği sismik bölgede taşıyıcı kolon ve kirişlerde yalnızca B420C veya B500C sınıfı nervürlü donatı çeliği kullanılabilir. B kalite çelikler (B420B, B500B) bu gereksinimi karşılamaz; projede doğru çelik sınıfı Revit malzeme tanımında belirtilmelidir. TS 708:2010'a göre B420C'nin akma dayanımı $f_{yk} \geq 420$ N/mm², kopma uzaması $A_{gt} \geq 7{,}5\%$, $R_m/R_e$ oranı 1,15–1,35 arasında olmalıdır.

Tablo 5: Adım 4: Materyal ve Malzeme Ataması

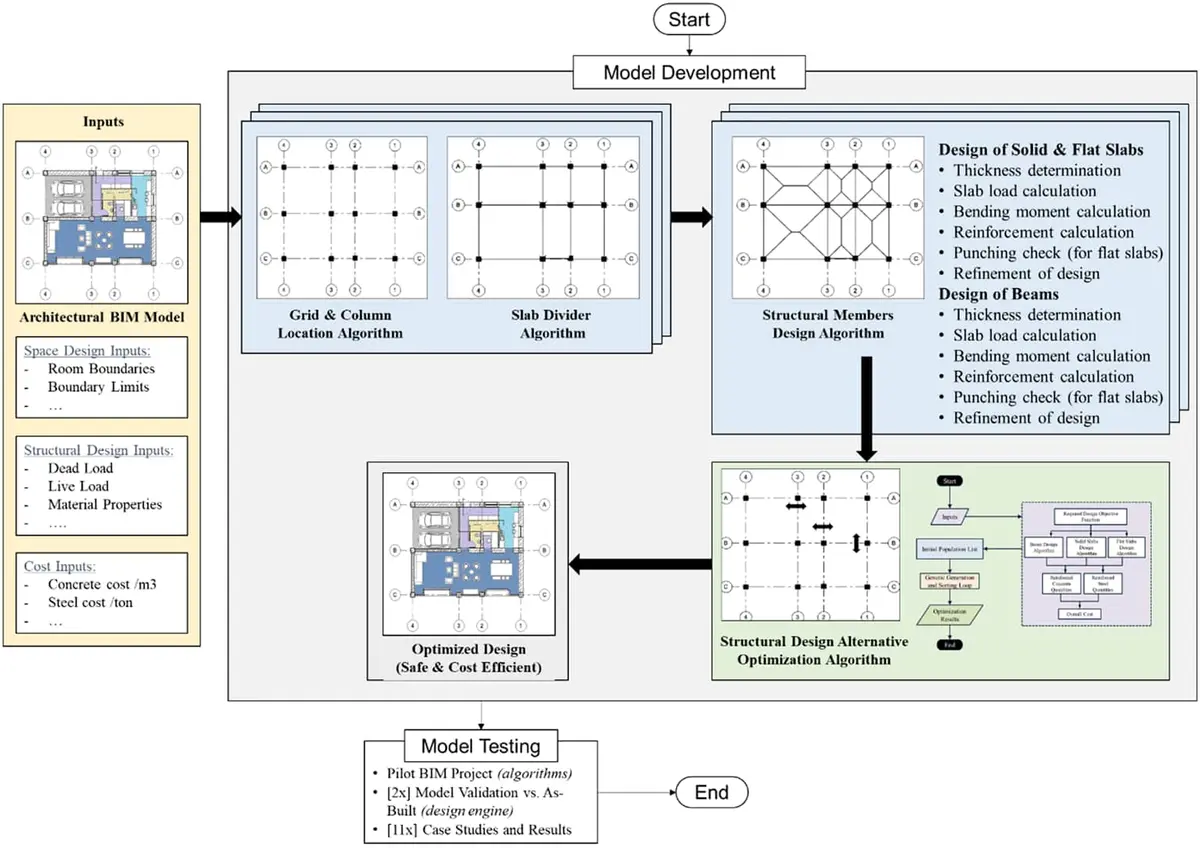

2.5 Adım 5: Analitik Model

Revit, fiziksel modelden otomatik analitik model oluşturur. Analitik model elemanları:

• Analitik düğüm (node): Eleman kesişim noktaları
• Analitik eleman çizgileri: Kolon, kiriş, döşeme eksenleri
• Serbest uç koşulları: Mesnet tipi — Mafsallı (Pinned), Ankastre (Fixed), Yay (Spring)

Tablo 6: Adım 5: Analitik Model

Analitik model RSA (Robot Structural Analysis), ETABS veya SAP2000'e aktarılabilir.

Dikkat: Fiziksel ve analitik model arasındaki tutarsızlık, yapısal analiz sonuçlarında hatalara yol açar. ETABS'a IFC4 üzerinden aktarımda IfcStructuralAnalysisModel standardına uygunluk kontrol edilmelidir.

2.6 Adım 6: Çizim (Sheet) Üretimi

• Aks planları, kat planları, kesitler ve detay görünümleri model güncellendikçe otomatik güncellenir
• Revizyon sistemi (Revision Schedule) ile tüm çizimler sürüm takibi altındadır
• Çizim çerçevesi (title block): şirket logosu, mühendis imzası, koordinat, ölçek
• LOD 300 düzeyinde hazırlanan Revit modeli doğrudan yapım çizimleri üretmeye elverişlidir

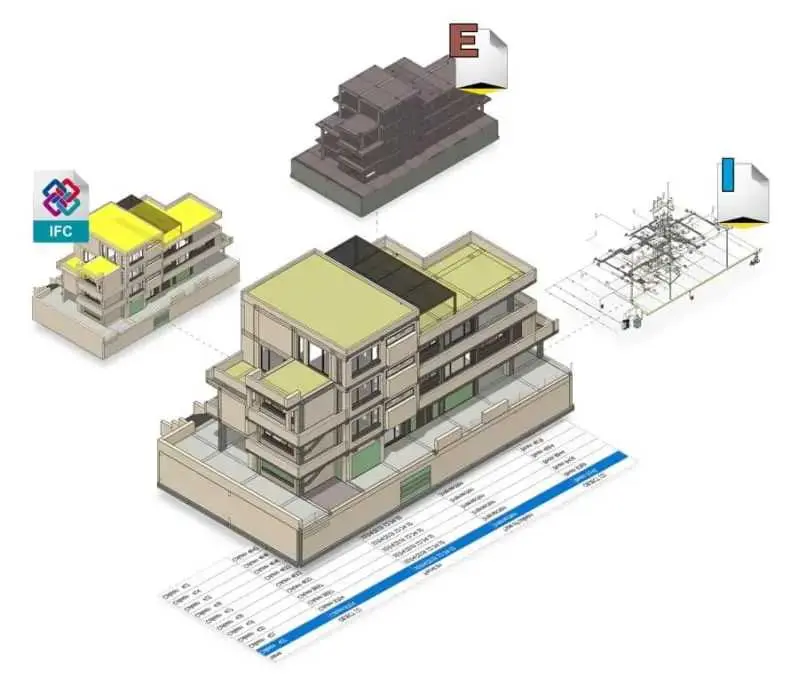

3. Ortak Veri Ortamı (CDE) ve Dosya Paylaşımı

3.1 ISO 19650 Çerçevesi

ISO 19650-1:2018 ve ISO 19650-2:2018, BIM kullanarak varlık yaşam döngüsü boyunca bilgi yönetimini tanımlayan uluslararası standartlardır. Türkiye'de TS EN ISO karşılığı henüz yayımlanmamış olmakla birlikte ISO 19650 serisi birebir referans alınmaktadır.

Tablo 7: ISO 19650 Çerçevesi

Saha Notu: ISO 19650-2 Madde 5.1.7 gereği CDE'yi proje sahibi veya yetkilendirdiği taraf kurar. Türkiye'deki büyük altyapı projelerinde (İstanbul Havalimanı, İstanbul Metro hatları) ISO 19650 çerçevesine uyumlu CDE platformları uygulanmış; bu deneyimler ÇŞİB BIM Yol Haritası 2024'e girdi sağlamıştır.

3.2 BIM Level 2 Dosya Yapısı

Proje/
├── S — Yapısal (Structural)
│   ├── S-MDL-001.rvt     (Yapısal model, LOD 300)
│   ├── S-DRW-001.dwg     (2B çizimler)
│   └── S-IFC-001.ifc     (IFC paylaşım, IFC4)
├── A — Mimari
├── M — Mekanik
└── E — Elektrik

Dosya isimlendirmesi ISO 19650-2:2018 Ulusal Ek (NA.2) kodlama kurallarına göre yapılır: [Proje]-[Disiplin]-[Tip]-[Numara].[Uzantı]

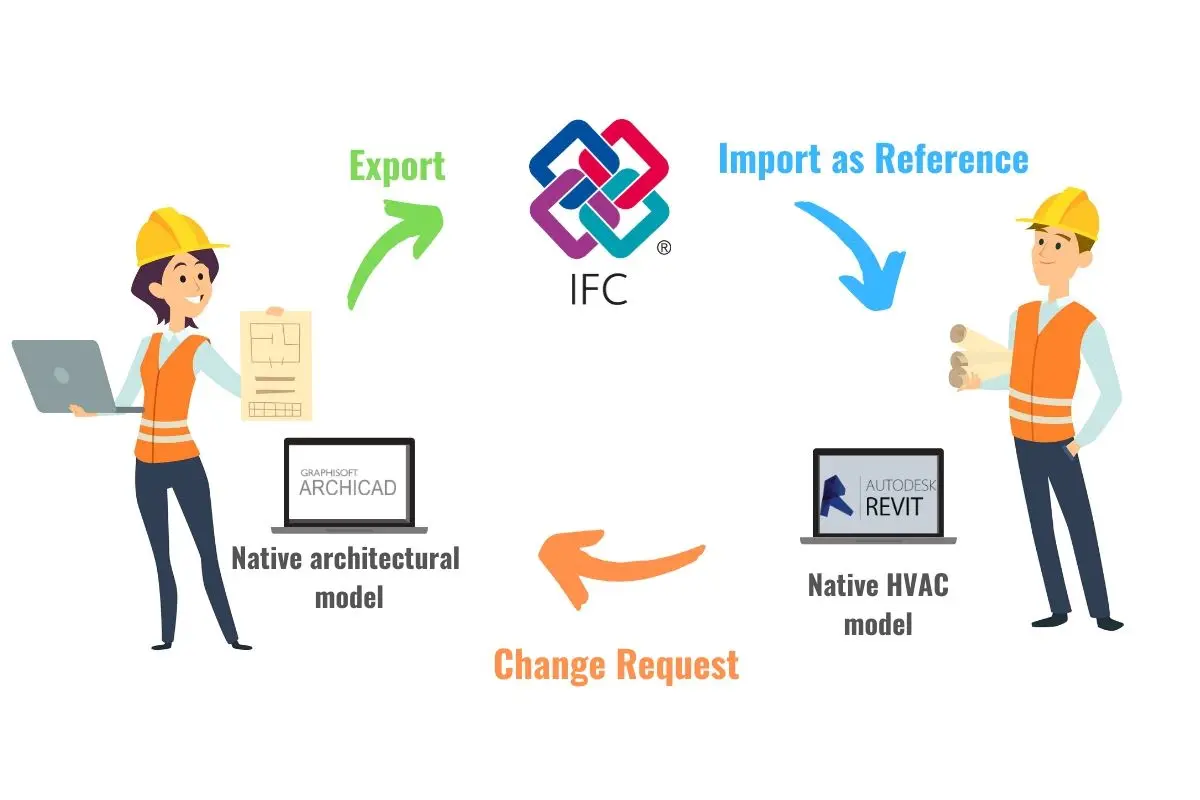

3.3 IFC İhracı

IFC (Industry Foundation Classes), buildingSMART tarafından geliştirilen ve ISO 16739-1:2018 standardıyla tanımlanan açık BIM veri alışveriş formatıdır. IFC 4.3, Nisan 2024 itibarıyla ISO onaylı son sürüm olarak yayımlanmıştır.

Dosya → İhracat → IFC → IFC Sürüm: IFC4 → Eleman eşleme tablosunu doğrula

Tablo 8: IFC İhracı

Dikkat: IFC ihracında yapısal döşemeler zaman zaman IfcSlab yerine IfcBuildingElementProxy olarak ihraç edilebilmektedir. Bu durumda analiz yazılımı elemanı tanıyamaz. Aktarım öncesi IFC Viewer (örn. BIMcollab Zoom, Solibri) ile kontrol yapılmalıdır.

4. Metraj ve Miktar Cetveli

Revit'te her elemanın hacmi, yüzey alanı ve uzunluğu otomatik hesaplanır:

Görünüm → Cetveller/Miktar Cetvelleri → Yapısal Kolonlar → Alan/Hacim/Uzunluk ekle

Temel Metraj Formülleri (Revit parametrik hesap):

Kolon hacmi:

$$V_k = b \times h \times H$$

(mm birimlerinde; m³'e dönüşüm için $\div 10^9$)

Döşeme hacmi:

$$V_d = A \times t$$

($A$: döşeme alanı m², $t$: kalınlık m)

Kiriş hacmi:

$$V_{ki} = b \times h_{ki} \times L$$

(mesnet kiriş yüksekliği net döşeme altı baz alınır)

Metraj cetveli (Quantity Schedule) parametrelerine şunlar eklenebilir: Alan [m²], Hacim [m³], Uzunluk [m], Birim Fiyat Pozu, Toplam Maliyet.

Saha Notu: Türkiye'de yapı metrajları Çevre, Şehircilik ve İklim Değişikliği Bakanlığı tarafından yıllık yayımlanan Birim Fiyat Pozları ile fiyatlandırılır. Revit metraj çıktısı BQ (Bill of Quantities) formatına dönüştürülerek poz numaraları eşleştirilir. Örneğin: Beton imalatı için poz 21.013, Kalıp işleri için poz 21.014, Donatı imalatı için poz 21.015 ve alt kalemleri referans alınabilir.

Akademik bir karşılaştırma çalışmasında (Bayram ve ark., 2019) Autodesk Revit (AR) ile modellenen B+Z+3N katlı konut projesinde kat başına ortalama kalıp imalatı AR ile 1.687,47 m²/kat, Nemetschek Allplan (NA) ile 1.737,43 m²/kat ve geleneksel hesap ile 1.713,93 m²/kat olarak elde edilmiştir; AR'ın sapması kat başına −26,46 m² olup %1,5'in altındadır.

5. Yaygın Modelleme Hataları

Tablo 9: Yaygın Modelleme Hataları

6. Çözümlü Problemler

Problem 1 — Kolay

Konu: Minimum döşeme kalınlığı belirlenmesi

Veriler:

• Açıklık uzunluğu: $L = 5{,}0$ m
• Döşeme tipi: Tek yönlü basit kenar mesnetli
• Koşul: TS 500:2000 Madde 11.3 Tablo 11.1

İstenen: Minimum döşeme kalınlığı $t_{\min}$

Çözüm:

Adım 1 — TS 500:2000 Madde 11.3 koşulunu uygula:

Basit mesnetli tek yönlü döşeme için:

$$t_{\min} = \frac{L}{35}$$

Adım 2 — Sayısal hesap:

$$t_{\min} = \frac{5000 \text{ mm}}{35} = 142{,}9 \text{ mm}$$

Adım 3 — Revit modelleme kararı:

$t = 143$ mm yuvarlama → Revit'te tercih edilen standart kalınlık: t = 150 mm

Sonuç: Minimum $t_{\min}$ = 143 mm → Revit döşeme tipi: BA-Flat Slab 150 mm (≥ 143 mm)

Kontrol: TS 500:2000 Madde 11.3'e göre $t \geq 120$ mm alt sınırı da sağlanmaktadır.

Problem 2 — Orta

Konu: Revit'te 5 katlı betonarme binanın kolon beton hacmi metrajı

Veriler:

• Bina: B+Z+4N = toplam 5 katlı
• Kolon kesiti: 400 × 400 mm
• Her katta: 20 adet kolon
• Kat yükseklikleri: Bodrum h = 3,00 m; Zemin h = 3,20 m; Normal katlar 4 × 3,00 m

İstenen: Toplam kolon beton hacmi $V_k$ [m³]

Çözüm:

Adım 1 — Kolon kesit alanı:

$$A_k = 0{,}40 \text{ m} \times 0{,}40 \text{ m} = 0{,}16 \text{ m}^2$$

Adım 2 — Bodrum kat toplam kolon hacmi:

$$V_{\text{bodrum}} = 20 \times 0{,}16 \times 3{,}00 = 9{,}60 \text{ m}^3$$

Adım 3 — Zemin kat toplam kolon hacmi:

$$V_{\text{zemin}} = 20 \times 0{,}16 \times 3{,}20 = 10{,}24 \text{ m}^3$$

Adım 4 — Normal katlar (4 kat) toplam kolon hacmi:

$$V_{\text{normal}} = 4 \times 20 \times 0{,}16 \times 3{,}00 = 38{,}40 \text{ m}^3$$

Adım 5 — Toplam:

$$V_{\text{toplam}} = 9{,}60 + 10{,}24 + 38{,}40 = 58{,}24 \text{ m}^3$$

Sonuç: Toplam kolon beton hacmi $V_k = 58{,}24$ m³

Revit Kontrolü: Revit Miktar Cetvelinden (Quantity Schedule → Structural Columns → Volume) alınan değerin bu hesapla ±%2 tolerans içinde olması beklenir. Sapma büyükse kolon kiriş kesişim bölgelerindeki Join Geometry ayarı kontrol edilmelidir.

Kontrol: TS 500:2000 Madde 8.1 uyarınca minimum boyuna donatı oranı $\rho_{\min} = 0{,}004$; 400×400 mm kolon için $A_{s,\min} = 0{,}004 \times 160{.}000 = 640$ mm² (≥ 4Ø14 sağlanır).

Problem 3 — Zor

Konu: BIM Uygulama Planı (BEP) kapsamında CDE dosya isimlendirme ve LOD matrisi oluşturma

Senaryo: 3 katlı ofis binası — Yapısal disiplin için ISO 19650-2 uyumlu BEP hazırlanacak.

Veriler:

• Proje kodu: OFB-001
• Disiplin: S (Structural / Yapısal)
• Aşamalar: Konsept (LOD 200) → Uygulama (LOD 300) → Koordinasyon (LOD 350) → İmalat (LOD 400)
• Model sürüm kontrolü: Revizyon P01 → P02 → P03; Statü S0 (WIP) → S1 (Paylaşılan) → S4 (Onaylı)

İstenen: ISO 19650-2 Ek NA.2'ye göre dosya isimlendirme kuralı ve LOD matrisi

Çözüm:

Adım 1 — Dosya isimlendirme formatı (ISO 19650-2:2018 NA.2):

[Proje]-[Disiplin]-[Tip]-[Numara].[Uzantı]

Örnek: OFB-001-S-MDL-0001.rvt (Yapısal Model, Revizyon P01, Statü S0)

Adım 2 — Revizyon ve Statü kodlaması:

• WIP (Hazırlanıyor): P01, Statü S0 → Sadece task team erişebilir
• Paylaşılan (Shared): P02, Statü S1 → Koordinasyon için paylaşılır
• Onaylı (Published): P03, Statü S4 → Sözleşmesel teslim

Adım 3 — LOD Matrisi (ISO 19650-2:2018 Madde 5):

Tablo 10: Problem 3 — Zor

Adım 4 — IFC ihraç ve eşleme kontrolü:

• IFC4 ihracında IfcStructuralAnalysisModel aktive edilmeli
• Her yapısal eleman doğru IFC varlığına eşlenmeli (Tablo 8 referans)
• Navisworks/Solibri ile çakışma kontrolü yapılmalı

Sonuç: ISO 19650-2 uyumlu BEP, aşamalar arası LOD geçişini tanımlar. CDE statü geçişleri (S0 → S1 → S4) model kalite güvencesinin temelini oluşturur.

Kontrol: ISO 19650-2:2018 Madde 5.6–5.7 uyarınca her bilgi teslimatında model; koordinasyon, bütünlük ve doğruluk açısından değerlendirilmeli ve onaylanmalıdır.

7. Sık Yapılan Hatalar

1. Fiziksel ve analitik modelin senkronize tutulmaması: Kolon veya kiriş taşındığında analitik model güncellenmemekte; RSA/ETABS aktarımında yanlış düğüm koordinatları oluşmaktadır. Analitik model Analiz → Analitik Model → Yeniden Oluştur ile periyodik yenilenmelidir.

2. Grid ve seviyelerin 3B görünümde kilitlenmemesi: Aks çizgileri ve kat seviyeleri kilitsiz bırakıldığında kaza ile taşınmakta, tüm elemanların bağlantıları kopmaktadır. Grid ve Level'lar Scope Box ile kilitlenmelidir.

3. Aynı modelde birden fazla kişinin Central Model üzerinde çalışması: Worksharing aktif değilken birden fazla kullanıcı Central Model'ı açarak değişiklik kayıplarına yol açmaktadır. Her kullanıcı Local Copy üzerinde çalışmalıdır.

4. IFC ihracında eleman eşlemelerinin kontrol edilmemesi: Yapısal döşemeler IfcSlab yerine IfcBuildingElementProxy olarak ihraç edilebilmektedir; analiz yazılımı elemanı tanıyamaz. IFC ihraç ayarlarında eşleme tablosu doğrulanmalıdır.

5. LOD düzeyinin sözleşmede belirlenmemesi: Tasarım ve uygulama aşamaları için aynı LOD kullanıldığında proje ekibi aşırı detay modellemek veya eksik modelleme yapmakta, iş verimliliği bozulmaktadır. ISO 19650-2:2018 Madde 5 uyarınca her aşama için LOD tanımlanmalıdır.

6. Kullanılmayan ailelerin (family) temizlenmemesi: Yüzlerce kullanılmayan aile tipini barındıran model dosya boyutunu şişirir ve performansı düşürür. Yönet → Kullanılmayanları Temizle komutu düzenli çalıştırılmalıdır.

7. Donatı çeliği sınıfının yanlış modellenmesi: Revit'te malzeme olarak B420B tanımlanması TBDY 2018 Madde 7.2.5.3 (b) koşulunu ihlal eder. Sismik bölge projelerinde B420C veya B500C zorunludur.

8. Kolon eksenel yük aktarımı için kiriş-kolon birleşim tipinin modelde tanımsız bırakılması: Tüm birleşimler varsayılan olarak mafsallı veya ankastre kalır; gerçek bağlantı tipine göre analitik uç koşulları manuel kontrol edilmelidir.

Temel Parametreler Tablosu

Tablo 11: Temel Parametreler Tablosu

Kaynaklar

1. Autodesk. Revit Structure 2024 User Guide. Autodesk Inc., 2024.
2. ISO 19650-1:2018. Organization and Digitization of Information about Buildings and Civil Engineering Works — Part 1: Concepts and Principles. ISO.
3. ISO 19650-2:2018. Delivery Phase of the Assets. ISO.
4. TS EN ISO 29481-1:2016. Yapı Bilgi Modelleme — Bilgi Teslimatı Kılavuzu — Bölüm 1: Metodoloji ve Format. TSE.
5. ISO 16739-1:2018 (IFC 4.3, 2024). Industry Foundation Classes (IFC) for Data Sharing in the Construction and Facility Management Industries. ISO / buildingSMART International.
6. TS 500:2000. Betonarme Yapıların Tasarım ve Yapım Kuralları. TSE.
7. TS 708:2010. Çelik — Betonarme için — Donatı Çeliği. TSE.
8. TBDY 2018. Türkiye Bina Deprem Yönetmeliği. Resmi Gazete.
9. ÇŞİB. Türkiye BIM Entegrasyonu Çalıştay Raporu. Çevre, Şehircilik ve İklim Değişikliği Bakanlığı, 2025.
10. Ulaştırma ve Altyapı Bakanlığı. BIM Teknik Şartnamesi ve İhale Dokümanları. Şubat 2021 (Güncelleme: Eylül 2022).
11. Bayram, S. ve ark. (2019). "Yapı Bilgi Modellemesi (YBM) Kapsamında Geleneksel ve YBM Yöntemiyle Kaba ve İnce İmalat Metraj Karşılaştırması." YBM Dergisi, Cilt 1.
12. BIMForum. Level of Development (LOD) Specification Guide. BIMForum, güncel sürüm.
