1. Giriş ve Tanım

Konsol kiriş (corbel veya bracket), betonarme kolon ya da perdeden dışarıya doğru çıkan, tek taraftan yük taşıyan kısa konsol elemanlardır. Tipik olarak prefabrik kirişlerin veya vinç raylarının oturduğu yerlerde kullanılır. Davranışı klasik konsol kirişten önemli ölçüde farklıdır; yük iletimi kesme ve çekme kuvvetlerinin bileşimi yoluyla gerçekleşir.

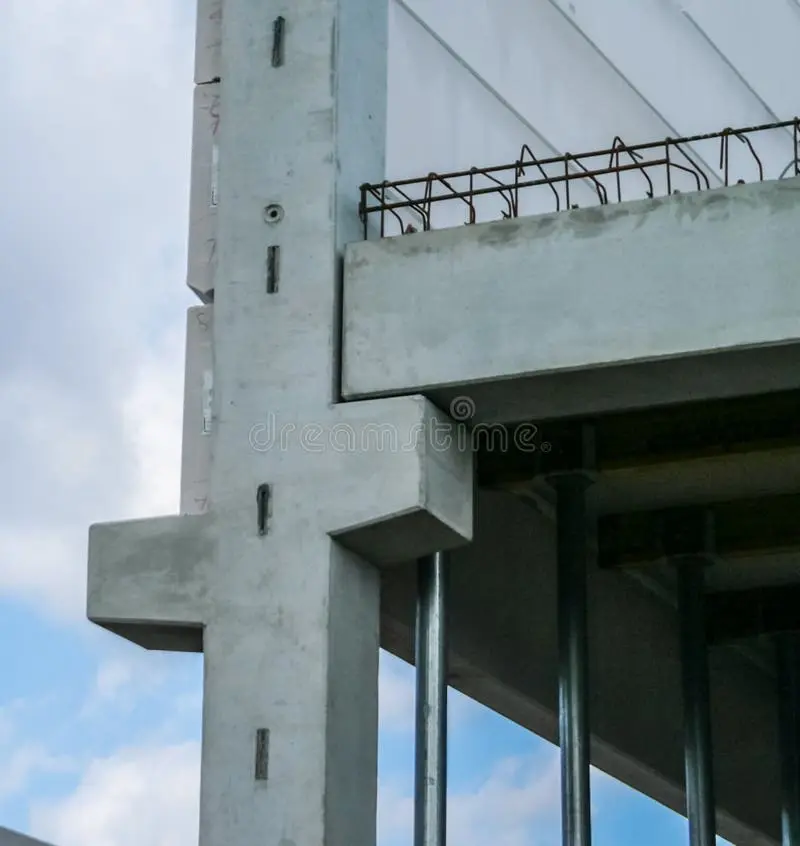

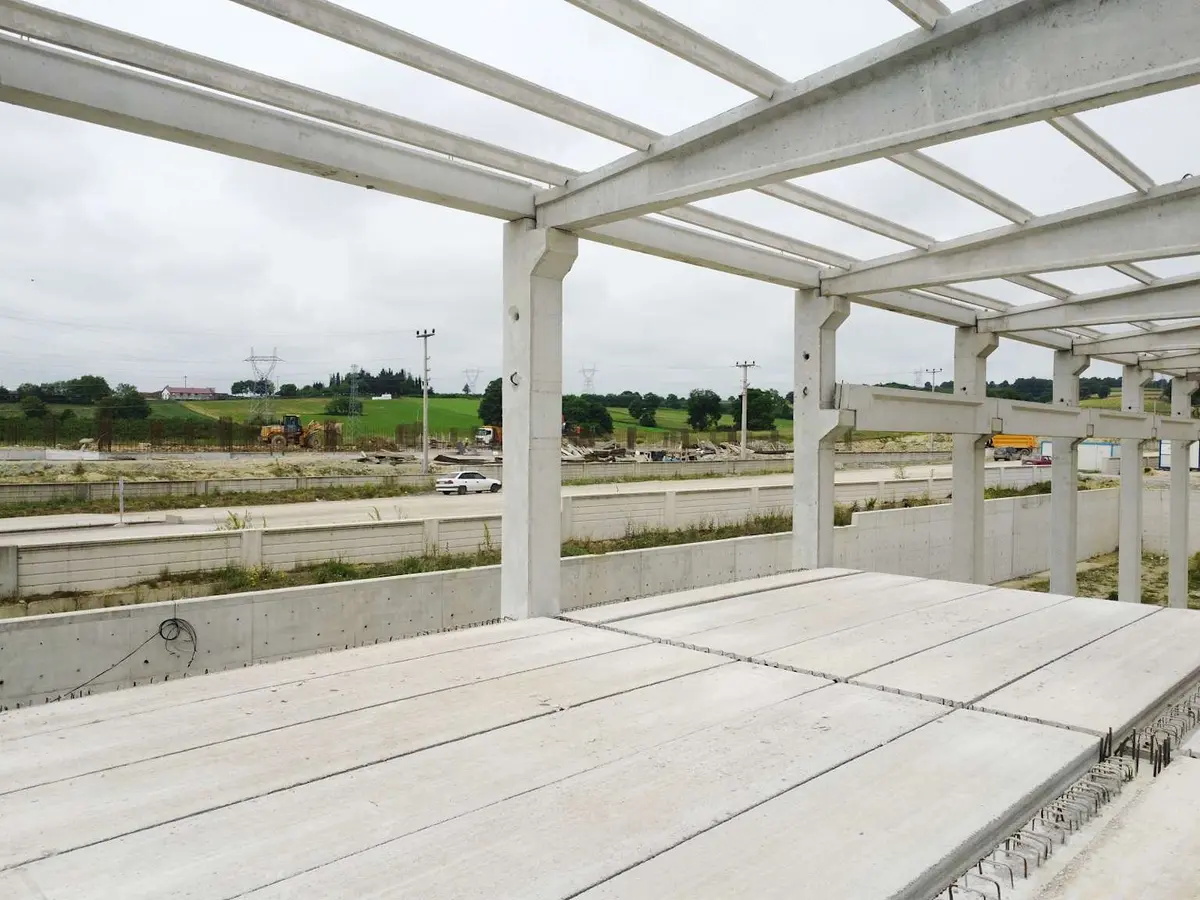

Saha Notu: Türkiye'de endüstriyel prefabrik yapılarda (organize sanayi bölgeleri, depo, fabrika) konsol kirişler son derece yaygındır. 1999 Kocaeli ve 2023 Kahramanmaraş depremlerinde prefabrik yapılardaki konsol hasarları, oturma mesafesi yetersizliği ve donatı ankraj sorunlarından kaynaklanmıştır; bu nedenle TBDY 2018 Madde 16'da özel koşullar tanımlanmıştır.

1.1 Geometri ve Sınıflandırma

Konsol kirişler, kesme açıklığı / faydalı yükseklik oranına ($a_v/d$) göre sınıflandırılır:

Tablo 1: Geometri ve Sınıflandırma

TS 500:2000 Madde 8.3 uyarınca kısa konsol tanımı:

$\frac{a_v}{d} \leq 1{,}0$

Aynı zamanda:

• Toplam yükseklik: $h \geq 0{,}5 d$ (TS 500 Madde 8.3)
• Yatay tasarım kuvveti: $N_d \geq 0{,}2 V_d$ (büzülme, sürünme, sıcaklık etkileri)

1.2 Geometrik Parametreler

Temel parametreler:

• $a_v$: yük uygulama noktasının kolon yüzünden uzaklığı (mm)
• $d$: faydalı yükseklik (mm); $d = h - c_{net} - \phi_{boyuna}/2$
• $h$: toplam konsol yüksekliği (mm)
• $b_w$: konsol genişliği (mm) — genellikle kolon genişliğine eşit

Dikkat: Oturma plakasının öngörülen yük uygulama noktası, plaka ön kenarından $\ell_b / 3$ mesafesinde kabul edilir (TS 500 Madde 8.3). Bu mesafenin yanlış alınması, $a_v$ ve dolayısıyla tüm donatı hesabını olumsuz etkiler.

2. Yükler ve Kuvvetler

2.1 Düşey Yük ($V_d$)

Kirişten aktarılan faktörlü reaktif kuvvettir. Oturma plakasının üçte bir noktasından etkir. TS 498:1997 yük kombinasyonları ve TBDY 2018 Madde 4.4 (deprem yükleri dahil) esas alınarak hesaplanır.

Tablo 2: Düşey Yük ()

2.2 Yatay Kuvvet ($N_d$)

Prefabrik kirişlerde büzülme, sürünme ve sıcaklık değişimlerinden kaynaklanan yatay kuvvettir. TS 500:2000 Madde 8.3 uyarınca:

$N_d \geq 0{,}2 \cdot V_d$

Deprem bölgelerinde, elastomer mesnet üzerindeki sürtünme katsayısına bağlı yatay kuvvet ayrıca kontrol edilmelidir: $N_{d,deprem} = \mu \cdot V_d$ (elastomer için $\mu_{elastomer} \approx 0{,}10$–$0{,}20$).

Saha Notu: Türkiye'nin aktif deprem kuşağında yer aldığı göz önünde bulundurulduğunda (TBDY 2018 Harita), yatay kuvvetin yalnızca büzülme/sürünme değil deprem etkileri de dikkate alınarak belirlenmesi zorunludur. 2023 Kahramanmaraş depreminden sonra TMMOB raporları prefabrik konsollarda yatay kuvvet yetersizliğine dikkat çekmiştir.

3. Kesme-Sürtünme (Shear-Friction) Yöntemi — TS 500:2000

3.1 Teori

Kolon-konsol arayüzeyinde olası çatlak düzleminde kayma iletimi, donatının rijitlik ve çekme kuvvetiyle sağlanır. Sürtünme katsayısı bu etkiyi idealize eder. TS 500:2000 Madde 8.3 bu yöntemi birincil tasarım yöntemi olarak benimser.

3.2 Maksimum Kesme Dayanımı Sınırı

TS 500:2000 Madde 8.3 uyarınca iki koşul birden sağlanmalıdır:

$$V_d \leq 0{,}22 \cdot f_{cd} \cdot b_w \cdot d$$ $$V_d \leq 0{,}20 \cdot f_{cd} \cdot A_c \quad \text{(fcd ≤ 25 MPa alınır)}$$

Burada $A_c = b_w \cdot (X_1 + X_2)$ tüm konsol kesit alanıdır. İkinci koşulda $f_{cd}$ değeri 25 MPa'yı aşsa dahi 25 MPa olarak kullanılır.

Dikkat: Bu sınır kontrol edilmeden donatı hesabına geçilmemelidir. Sınırın aşılması durumunda kesit boyutları büyütülmeli, beton sınıfı artırılmamalıdır (çünkü $f_{cd}$ zaten 25 MPa ile sınırlandırılmıştır).

3.3 Sürtünme Kesme Donatısı ($A_{wf}$)

TS 500:2000 Madde 8.3 Denklem 8.3:

$$A_{wf} = \frac{V_d}{f_{yd} \cdot \mu}$$

Tablo 3: Sürtünme Kesme Donatısı ()

Saha Notu: Türkiye şantiyelerinde prefabrik yapılarda konsol genellikle kolon ile aynı dökümde üretilir (monolitik). Bu durumda $\mu = 1{,}4$ kullanılabilir. Prefabrik kolon + ayrı döküm konsol kombinasyonunda yüzey pürüzlendirmesi zorunludur.

4. Ana Çekme Donatısı Hesabı — TS 500:2000

Konsol kirişin ana taşıyıcı donatısı ($A_{st}$) TS 500:2000 Madde 8.3'e göre aşağıdaki üç koşulun en elverişsizini sağlamalıdır:

4.1 Sürtünme-Eksenel Bileşimi

$$A_{st} \geq \frac{2}{3} A_{wf} + A_n$$

Burada eksenel kuvvet donatısı:

$$A_n = \frac{N_d}{f_{yd}}$$

4.2 Eğilme Donatısı

Düşey ve yatay kuvvetlerden oluşan toplam moment:

$$M_d = V_d \cdot a_v + N_d \cdot (h - d)$$

Eğilme donatısı:

$$A_s = \frac{M_d}{0{,}80 \cdot f_{yd} \cdot d}$$

Not: TS 500:2000 Madde 8.3'te kaldıraç kolu için $0{,}80d$ kullanılmaktadır (ACI 318-19'daki $0{,}9d$'den farklıdır).

4.3 Minimum Donatı Koşulu

TS 500:2000 Madde 8.3:

$$A_{st} \geq 0{,}05 \cdot \frac{f_{cd}}{f_{yd}} \cdot b_w \cdot d$$

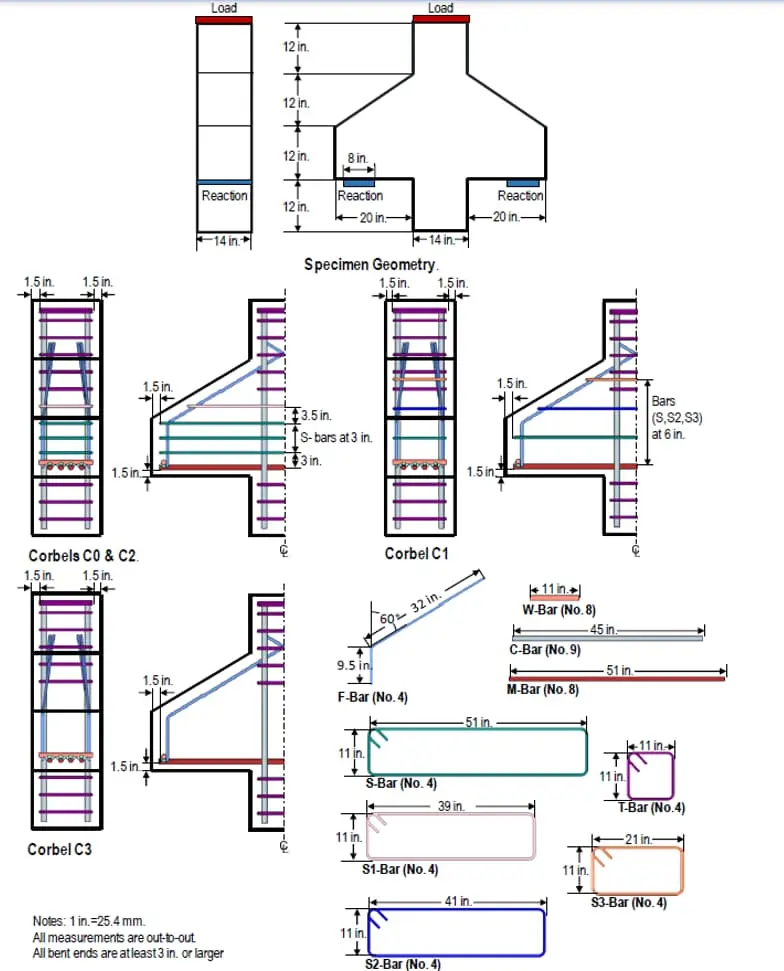

4.4 Ana Çekme Donatısı Seçimi

$$A_{st} = \max\left(\frac{2}{3} A_{wf} + A_n,\quad A_s + A_n,\quad 0{,}05 \cdot \frac{f_{cd}}{f_{yd}} \cdot b_w \cdot d\right)$$

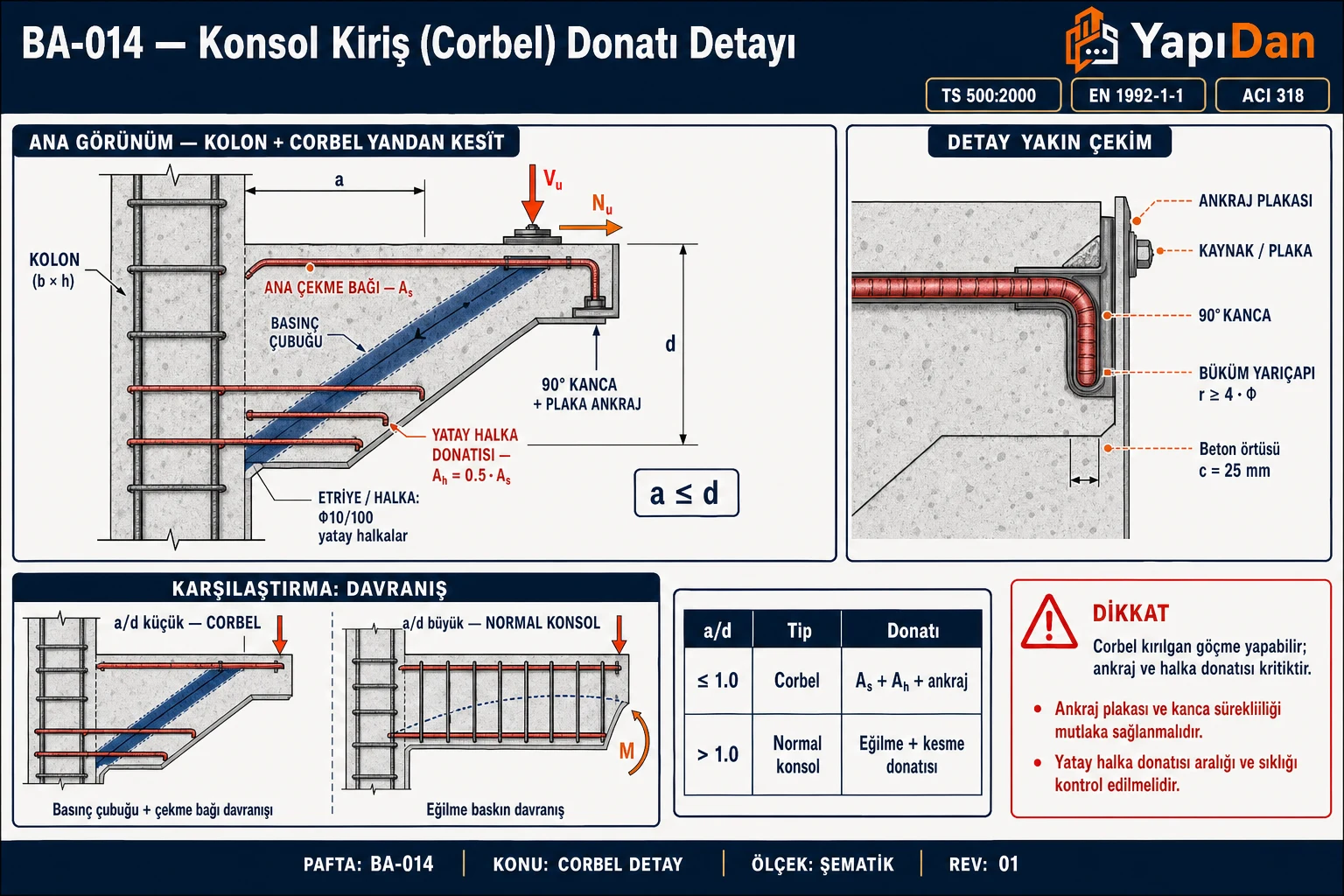

5. Yatay Kapalı Etriye ($A_{sv}$)

Ana çekme donatısına ek olarak, konsolun üst kısmına dağıtılmış yatay kapalı etriyeler yerleştirilmelidir.

TS 500:2000 Madde 8.3 iki koşulun birden sağlanmasını zorunlu kılar:

$$A_{sv} \geq 0{,}50 \cdot (A_{st} - A_n)$$ $$A_{sv} \geq A_{wf}$$

Bu etriyeler, konsol yüzünden itibaren $2d/3$ derinliğine kadar olan bölgeye dağıtılır.

Dikkat: Yatay kapalı etriyeler, TS 500:2000 Madde 8.3'te "kapalı" olarak tanımlanmıştır. Açık kancalı etriye kullanımı kabul edilmez; her iki uç kapalı kanca (kancaların kolona uzanması) ile bitirilmelidir.

6. Minimum Donatı Kuralları

Tablo 4: Minimum Donatı Kuralları

C25/S420 için minimum $\rho$:

$$\rho_{min} = 0{,}05 \times \frac{14{,}2}{365} = 0{,}00194 \approx 0{,}0020$$

7. Yük Uygulama Detayları

7.1 Oturma Plakası (Bearing Pad / Elastomer Mesnet)

Oturma bölgesinin boyutlandırılması TS 9967 (Elastomerik Mesnetler) ve TBDY 2018 Tablo 16.1 esas alınarak yapılır.

Tablo 5: Oturma Plakası (Bearing Pad / Elastomer Mesnet)

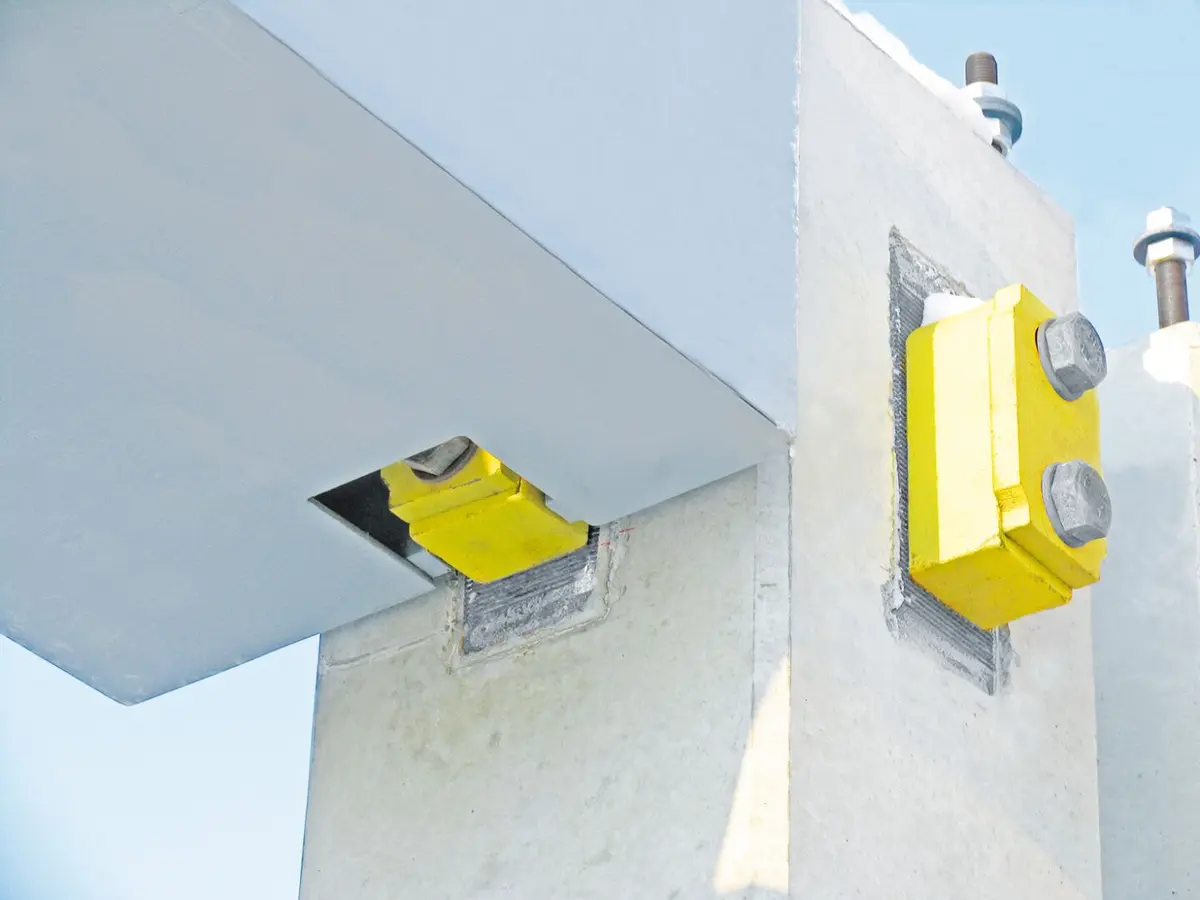

Not: TBDY 2018 Madde 16.4.1'de prefabrik mesnet uzunluğu için $\ell_b \geq 75$ mm şartı konulmuş; uygun ankraj veya mekanik bağlantı yoksa bu değerin artırılması önerilmiştir.

Saha Notu: 2023 Kahramanmaraş depreminde prefabrik kirişlerin konsoldan düşmesi başlıca hasar modlarından biriydi. TMMOB raporu (2023) oturma mesafesi yetersizliğini ve yatay bağlantı eksikliğini temel neden olarak gösterdi. Yeni projelerde $\ell_b \geq 100$ mm ve çekme pabucu (hold-down) uygulanması önerilmektedir.

7.2 Ankraj Plakası

Ana çekme donatısı en dış köşede uygun bir plaka veya U-çubuk kıvrımıyla ankre edilmelidir. TS 500:2000 Madde 7.4 ankraj koşulları geçerlidir:

$$\ell_b = \frac{f_{yd}}{4 \cdot f_{bwd}} \cdot \phi$$

Burada $f_{bwd}$ tasarım aderans dayanımıdır (TS 500 Tablo 7.1).

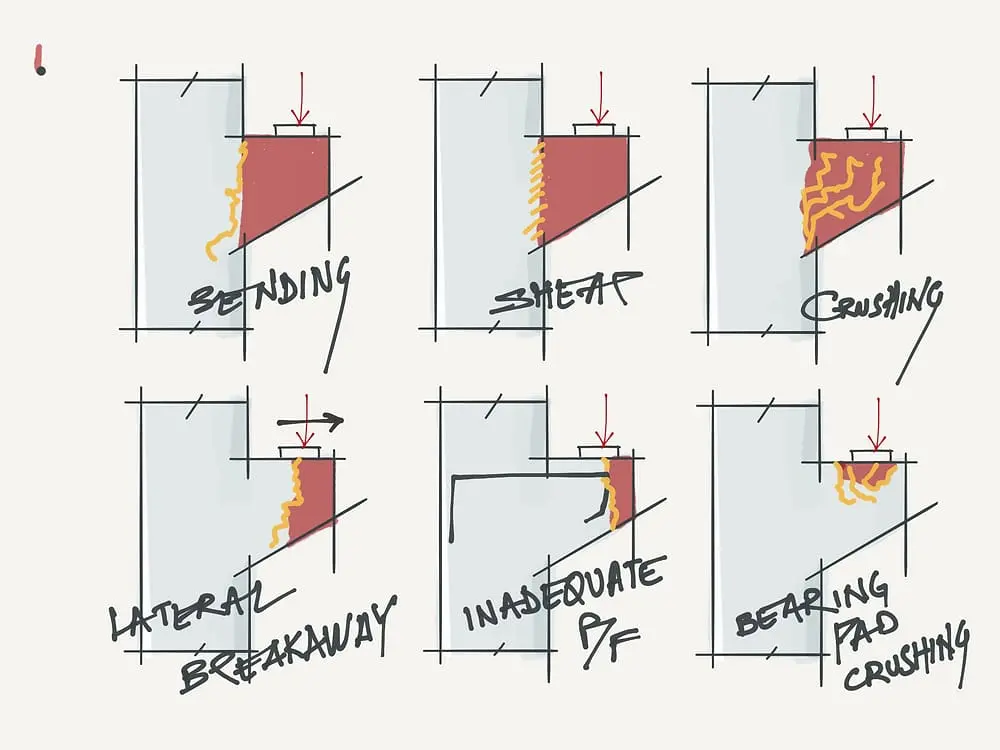

7.3 Mesnet Kenar Hasar Önleme

Dışta yer alan düşey yüze paralel çatlama (splitting) riskini önlemek amacıyla yatay kapalı etriyeler kolon içine en az 150 mm sürdürülmelidir.

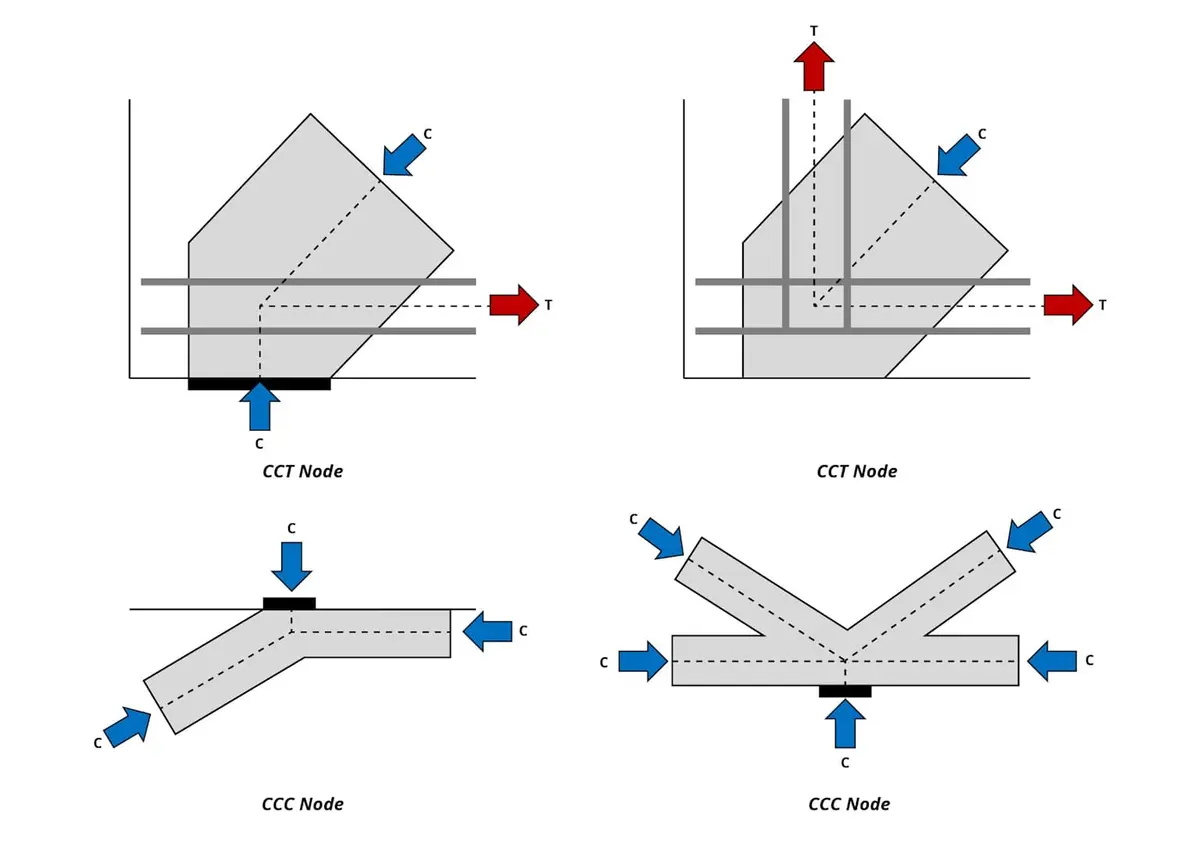

8. Strut-and-Tie Modeli (STM) Alternatifi

$1{,}0 < a_v/d \leq 2{,}0$ aralığında STM kullanılır. TS EN 1992-1-1:2006 Madde 6.5 kapsamında:

Tablo 6: Strut-and-Tie Modeli (STM) Alternatifi

$\nu' = 1 - f_{ck}/250$ (MPa cinsinden)

Saha Notu: Türkiye'de STM, köprü mesnetleri ve özel endüstriyel yapılarda tercih edilmektedir. TS EN 1992-1-1 karşılığı olmayan durumlarda ACI 318-19 Bölüm 23 yöntemine başvurulabilir.

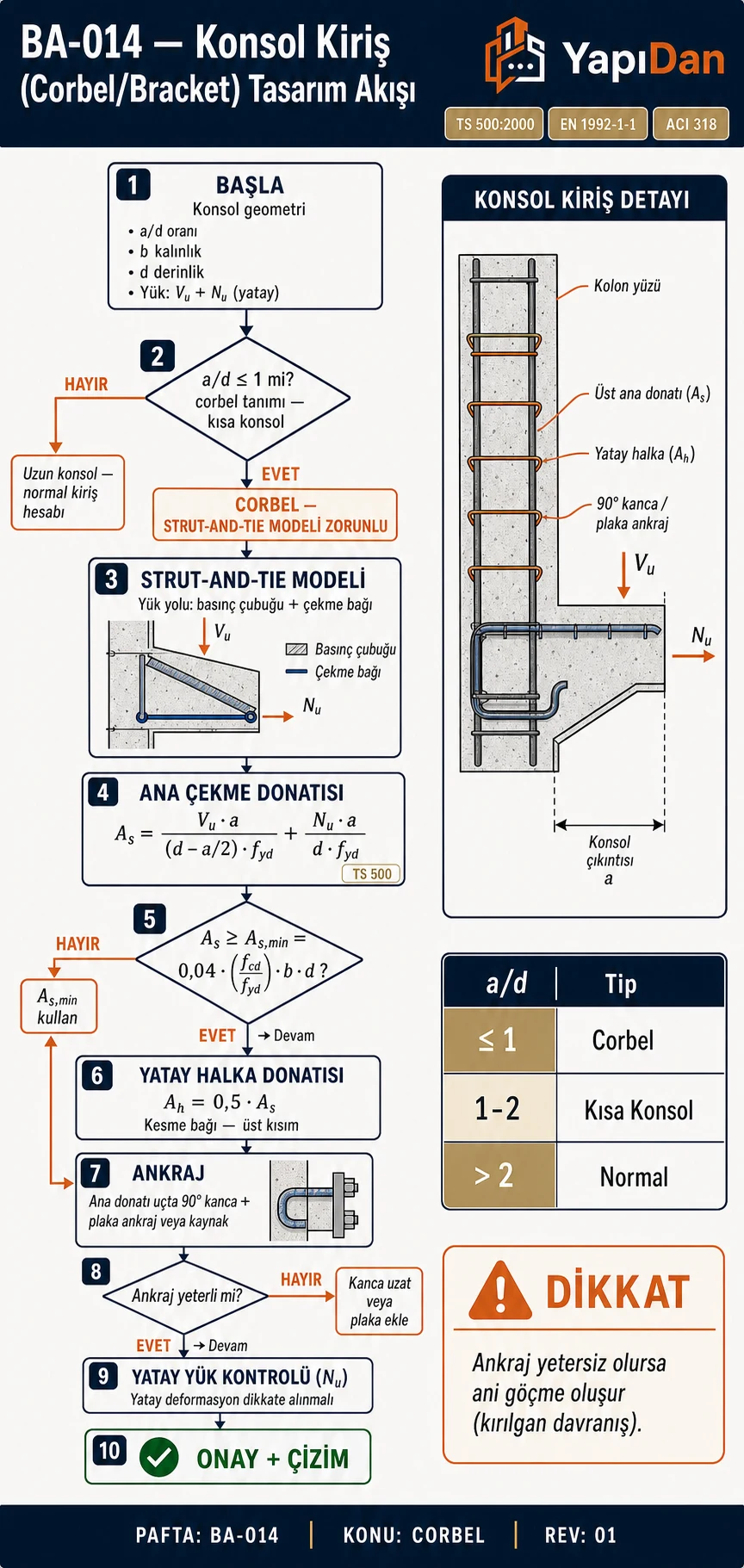

9. Tasarım Akış Diyagramı

10. Sık Yapılan Hatalar

Tablo 7: Sık Yapılan Hatalar

11. Örnek Problemler

Problem 1 — Kolay

Veriler:

• $V_d = 200$ kN
• $N_d = 40$ kN ($= 0{,}2 V_d$)
• $b_w = 250$ mm
• $h = 350$ mm, $d = 300$ mm
• $a_v = 100$ mm
• $f_{ck} = 25$ MPa → $f_{cd} = 14{,}2$ MPa
• $f_{yk} = 420$ MPa → $f_{yd} = 365$ MPa
• Monolitik beton ($\mu = 1{,}4$)

İstenen: $A_{st}$ ve $A_{sv}$

Çözüm:

Adım 1 — Kısa konsol koşulu:

$\frac{a_v}{d} = \frac{100}{300} = 0{,}33 \leq 1{,}0$

Adım 2 — Kesme sınırı (TS 500 Md. 8.3):

$V_{d,maks} = 0{,}22 \times 14{,}2 \times 250 \times 300 \times 10^{-3} = 234{,}3 \text{ kN} > 200 \text{ kN}$

İkinci sınır: $0{,}20 \times 14{,}2 \times 250 \times 350 \times 10^{-3} = 247{,}9$ kN > 200 kN

Adım 3 — Sürtünme kesme donatısı:

$A_{wf} = \frac{200\,000}{365 \times 1{,}4} = 390{,}9 \text{ mm}^2$

Adım 4 — Eksenel donatı:

$A_n = \frac{40\,000}{365} = 109{,}6 \text{ mm}^2$

Adım 5 — Eğilme momenti ve donatısı:

$M_d = 200 \times 0{,}100 + 40 \times (0{,}350 - 0{,}300) = 20{,}0 + 2{,}0 = 22{,}0 \text{ kN\cdot m}$

$A_s = \frac{22{,}0 \times 10^6}{0{,}80 \times 365 \times 300} = 250{,}9 \text{ mm}^2$

Adım 6 — Ana donatı seçimi (TS 500 Md. 8.3):

$A_{st,1} = \frac{2}{3}(390{,}9) + 109{,}6 = 260{,}6 + 109{,}6 = 370{,}2 \text{ mm}^2$

$A_{st,2} = A_s + A_n = 250{,}9 + 109{,}6 = 360{,}5 \text{ mm}^2$

$A_{st,min} = 0{,}05 \times \frac{14{,}2}{365} \times 250 \times 300 = 146{,}0 \text{ mm}^2$

$A_{st} = \max(370{,}2;\; 360{,}5;\; 146{,}0) = 370{,}2 \text{ mm}^2 \Rightarrow \text{3Ø14 (462 mm}^2\text{)}$

Adım 7 — Yatay kapalı etriye:

$A_{sv,1} = 0{,}50 \times (462 - 109{,}6) = 176{,}2 \text{ mm}^2$

$A_{sv,2} = A_{wf} = 390{,}9 \text{ mm}^2$

$A_{sv} = \max(176{,}2;\; 390{,}9) = 390{,}9 \text{ mm}^2 \Rightarrow \text{2Ø12 kapalı etriye × 2 = 452 mm}^2$

Sonuç: $A_{st} = 462 \text{ mm}^2$ (3Ø14), $A_{sv} = 452 \text{ mm}^2$ (4Ø12 kapalı etriye — $2d/3 = 200$ mm bölgesine 2 adet yerleştirilir)

Kontrol: $\rho = 462 / (250 \times 300) = 0{,}0062 > \rho_{min} = 0{,}0019$

Problem 2 — Orta

Veriler:

• $V_d = 350$ kN
• $N_d = 90$ kN (yatay çekme kuvveti; > $0{,}2 \times 350 = 70$ kN — sismik)
• $b_w = 300$ mm
• $h = 450$ mm, $d = 400$ mm
• $a_v = 150$ mm
• $f_{ck} = 30$ MPa → $f_{cd} = 17{,}0$ MPa
• $f_{yk} = 420$ MPa → $f_{yd} = 365$ MPa
• Monolitik beton ($\mu = 1{,}4$)

İstenen: Tam donatı hesabı + oturma uzunluğu kontrolü

Çözüm:

Adım 1 — Koşul denetimi:

$\frac{a_v}{d} = \frac{150}{400} = 0{,}375 \leq 1{,}0 \quad ; \quad h = 450 \geq 0{,}5d = 200 \text{ mm}$

Adım 2 — Kesme sınırı:

$V_{d,1} = 0{,}22 \times 17{,}0 \times 300 \times 400 \times 10^{-3} = 448{,}8 \text{ kN} > 350 \text{ kN}$

$V_{d,2} = 0{,}20 \times 17{,}0 \times 300 \times 450 \times 10^{-3} = 459{,}0 \text{ kN} > 350 \text{ kN}$

Adım 3 — Sürtünme donatısı:

$A_{wf} = \frac{350\,000}{365 \times 1{,}4} = 684{,}1 \text{ mm}^2$

Adım 4 — Eksenel donatı:

$A_n = \frac{90\,000}{365} = 246{,}6 \text{ mm}^2$

Adım 5 — Moment ve eğilme donatısı:

$M_d = 350 \times 0{,}150 + 90 \times (0{,}450 - 0{,}400) = 52{,}5 + 4{,}5 = 57{,}0 \text{ kN\cdot m}$

$A_s = \frac{57{,}0 \times 10^6}{0{,}80 \times 365 \times 400} = 487{,}9 \text{ mm}^2$

Adım 6 — Ana donatı:

$A_{st,1} = \frac{2}{3}(684{,}1) + 246{,}6 = 456{,}1 + 246{,}6 = 702{,}7 \text{ mm}^2$

$A_{st,2} = 487{,}9 + 246{,}6 = 734{,}5 \text{ mm}^2$

$A_{st,min} = 0{,}05 \times \frac{17{,}0}{365} \times 300 \times 400 = 279{,}5 \text{ mm}^2$

$A_{st} = \max(702{,}7;\; 734{,}5;\; 279{,}5) = 734{,}5 \text{ mm}^2 \Rightarrow \text{4Ø16 (804 mm}^2\text{)}$

Adım 7 — Etriyeler:

$A_{sv,1} = 0{,}50 \times (804 - 246{,}6) = 278{,}7 \text{ mm}^2$

$A_{sv,2} = 684{,}1 \text{ mm}^2$

→ 4Ø12 kapalı etriye × 2 = 904 mm²

Adım 8 — Oturma uzunluğu (deprem bölgesi DD-2):

$\ell_b \geq 75 \text{ mm (TBDY 2018 Md. 16.4.1)}$

$\ell_b = \frac{350\,000}{0{,}85 \times 17{,}0 \times 300} = 80{,}8 \text{ mm} > 75 \text{ mm}$

→ Seçilen: $\ell_b = 100$ mm (pratik değer)

Sonuç: $A_{st} = 804 \text{ mm}^2$ (4Ø16), $A_{sv} = 904 \text{ mm}^2$ (4Ø12, $2d/3 = 267$ mm bölgesine 4 adet), $\ell_b = 100$ mm

Problem 3 — Zor

Verilen Senaryo: DD-2 deprem bölgesinde (Kütahya ili, ZC zemin sınıfı) bulunan prefabrik endüstriyel yapıda kolon üzerindeki konsol. Vinç kiriş $V_G = 180$ kN, $V_Q = 80$ kN düşey yük aktarmaktadır.

Veriler:

• $V_G = 180$ kN, $V_Q = 80$ kN, Deprem kombinasyonu: $V_d = 1{,}2 \times 180 + 80 = 296$ kN
• Sismik yatay kuvvet: $N_d = 0{,}20 \times V_d = 59{,}2$ kN
• $b_w = 300$ mm, $h = 500$ mm, $d = 445$ mm, $a_v = 180$ mm
• $f_{ck} = 35$ MPa → $f_{cd} = 19{,}8$ MPa
• $f_{yk} = 420$ MPa → $f_{yd} = 365$ MPa
• Pürüzlendirilmiş yüzey ($\mu = 1{,}0$) — prefabrik ayrı dökümü

Çözüm:

Adım 1 — Koşul:

$\frac{a_v}{d} = \frac{180}{445} = 0{,}40 \leq 1{,}0$

Adım 2 — Kesme sınırı:

$V_{d,1} = 0{,}22 \times 19{,}8 \times 300 \times 445 \times 10^{-3} = 582{,}6 \text{ kN} > 296 \text{ kN}$

$V_{d,2} = 0{,}20 \times 19{,}8 \times 300 \times 500 \times 10^{-3} = 594{,}0 \text{ kN} > 296 \text{ kN}$

Adım 3 — Pürüzlü yüzey, $\mu = 1{,}0$:

$A_{wf} = \frac{296\,000}{365 \times 1{,}0} = 810{,}9 \text{ mm}^2$

Adım 4 — Eksenel donatı:

$A_n = \frac{59\,200}{365} = 162{,}2 \text{ mm}^2$

Adım 5 — Moment ve eğilme donatısı:

$M_d = 296 \times 0{,}180 + 59{,}2 \times (0{,}500 - 0{,}445) = 53{,}28 + 3{,}256 = 56{,}54 \text{ kN\cdot m}$

$A_s = \frac{56{,}54 \times 10^6}{0{,}80 \times 365 \times 445} = 434{,}9 \text{ mm}^2$

Adım 6 — Ana donatı:

$A_{st,1} = \frac{2}{3}(810{,}9) + 162{,}2 = 540{,}6 + 162{,}2 = 702{,}8 \text{ mm}^2$

$A_{st,2} = 434{,}9 + 162{,}2 = 597{,}1 \text{ mm}^2$

$A_{st,min} = 0{,}05 \times \frac{19{,}8}{365} \times 300 \times 445 = 362{,}9 \text{ mm}^2$

$A_{st} = \max(702{,}8;\; 597{,}1;\; 362{,}9) = 702{,}8 \text{ mm}^2 \Rightarrow \text{4Ø16 (804 mm}^2\text{)}$

Adım 7 — Etriyeler:

$A_{sv,1} = 0{,}50 \times (804 - 162{,}2) = 320{,}9 \text{ mm}^2$

$A_{sv,2} = A_{wf} = 810{,}9 \text{ mm}^2$

$A_{sv} = 810{,}9 \text{ mm}^2 \Rightarrow \text{5Ø12 kapalı etriye} \times 2 = 1\,130 \text{ mm}^2 > 810{,}9 \text{ mm}^2$

→ $2d/3 = 297$ mm bölgesine 5 adet @60 mm aralıkla yerleştirilir

Adım 8 — Sismik oturma kontrolü (TBDY 2018 Md. 16.4.1):

$\ell_b = \frac{296\,000}{0{,}85 \times 19{,}8 \times 300} = 58{,}7 \text{ mm} < 75 \text{ mm} \quad \Rightarrow \text{Seçilen } \ell_b = 100 \text{ mm}$

Sonuç: $A_{st} = 804 \text{ mm}^2$ (4Ø16), $A_{sv} = 1\,130 \text{ mm}^2$ (5Ø12 kapalı etriye), $\ell_b = 100$ mm, Oturma plakası: $100 \times 300$ mm neopren elastomer (TS 9967)

Kontrol:

• $\rho = 804/(300 \times 445) = 0{,}0060 > \rho_{min} = 0{,}0027$
• $N_d = 59{,}2 \text{ kN} \geq 0{,}2 \times 296 = 59{,}2 \text{ kN}$ (tam sınırda — sismik durum)

13. Kaynaklar

1. TS 500:2000, Betonarme Yapıların Tasarım ve Yapım Kuralları, TSE, 2000. Madde 8.3 (Kısa Konsollar).
2. TBDY 2018, Türkiye Bina Deprem Yönetmeliği, Resmi Gazete 18.03.2018 sayı 30364. Madde 16.4.1, Tablo 16.1.
3. TS EN 1992-1-1:2006, Beton Yapıların Tasarımı — Bölüm 1-1: Genel Kurallar ve Binalara Yönelik Kurallar, TSE. Madde 6.5 (STM).
4. TS 9967, Elastomerik Mesnetler — Tasarım ve Boyutlandırma, TSE.
5. TS 498:1997, Yapı Elemanlarının Boyutlandırılmasında Alınacak Yüklerin Hesap Değerleri, TSE. Tablo 3.
6. Öztürk H.T. (2020), Betonarme Kısa Konsolların TS500'e Göre Optimum Tasarımı, Uludağ Üniv. Müh. Fak. Dergisi, Cilt 25, Sayı 1, s. 361–382.
7. Wight, J.K. (2015), Reinforced Concrete: Mechanics and Design, 7. Baskı, Pearson, Bölüm 15.
8. PCI Design Handbook, 8. Baskı, Precast/Prestressed Concrete Institute, 2017. Bölüm 4.
9. TMMOB (2023), 6 Şubat 2023 Kahramanmaraş Depremleri Raporu, TMMOB Yayınları, Ankara.
10. ACI 318-19, Building Code Requirements for Structural Concrete, American Concrete Institute. Madde 16.5, 22.9.

Kaynakça

1. İlgili Türk Standartları (TS) ve Avrupa Normları (EN)
2. TBDY 2018 — Türkiye Bina Deprem Yönetmeliği
3. İlgili ders kitapları ve teknik kaynaklar

Not: Bu makale eğitim amaçlıdır. Projelerde güncel yönetmelik ve standartlara başvurunuz.

Kaynaklar

1. TS 500:2000 — TSE — Türk Standardları Enstitüsü. https://www.tse.org.tr
2. TBDY 2018 — AFAD / T.C. Çevre, Şehircilik ve İklim Değişikliği Bakanlığı. https://www.resmigazete.gov.tr/eskiler/2018/03/20180318M1-2.htm
3. ACI 318-19 — American Concrete Institute (ACI). https://www.concrete.org
4. TS EN 1992-1-1:2006 — CEN — Avrupa Standardizasyon Komitesi (Eurocode). https://eurocodes.jrc.ec.europa.eu
5. TS 9967 — TSE — Türk Standardları Enstitüsü. https://www.tse.org.tr

İlgili Hesaplama Araçları

Bu konuyla ilgili ücretsiz mühendislik hesaplama araçlarımızla ön tasarım ve kontrol yapabilirsiniz:

• Kiriş Boyutlandırma Hesaplama
• Kiriş Donatısı Hesaplama
• Etriye Donatısı Hesaplama

Önemli Mühendislik Uyarısı: Bu içerik yalnızca bilgilendirme amaçlıdır; nihai tasarım, hesap ve uygulama kararları, güncel yönetmelikler ile proje koşulları çerçevesinde yetkili bir inşaat mühendisinin denetiminde alınmalıdır. Sayısal örnekler ve formüller genel mühendislik pratiğini yansıtır; her projenin kendine özgü zemin, yük ve çevre koşulları proje müellifince ayrıca değerlendirilmelidir.
