Beton Dayanıklılık Tasarımı: Çevresel Etki Sınıfları

Özet

Beton dayanıklılığı; çevresel etkiler, beton bileşimi, paspayı, çatlak kontrolü, uygulama ve kürün birlikte değerlendirilmesini gerektirir. Bir eleman birden fazla çevresel etkiye maruz kalabilir; yalnız beton sınıfı veya su/çimento oranı bütün şartları karşılamaz.

Bu rehberdeki sayısal bileşim tablosu, THBB'nin Hazır Betonun Siparişi Rehberi Tablo 13 ile karşılaştırılmıştır. Rehberin TS 13515:2025'e yaptığı atıf, lisanslı standardın tamamının bu sayfada incelendiği anlamına gelmez. Paspayı ve hizmet ömrü için proje girdileri olmadan ortak bir kabul sonucu verilmez.

Tanım ve Temel İlke

Dayanıklılık tasarımında önce elemanın maruz kalacağı etkiler belirlenir. Yalnız beton sipariş sınıfını seçmek; donatı yerleşimi, örtü, çatlak kontrolü ve bakım koşullarını kapsamaz. Etki sınıflarının belirlenmesinde proje konumu kadar elemanın suyla teması, ıslanma-kuruma durumu, klorür kaynağı, kimyasal analiz ve aşınma biçimi de önemlidir.

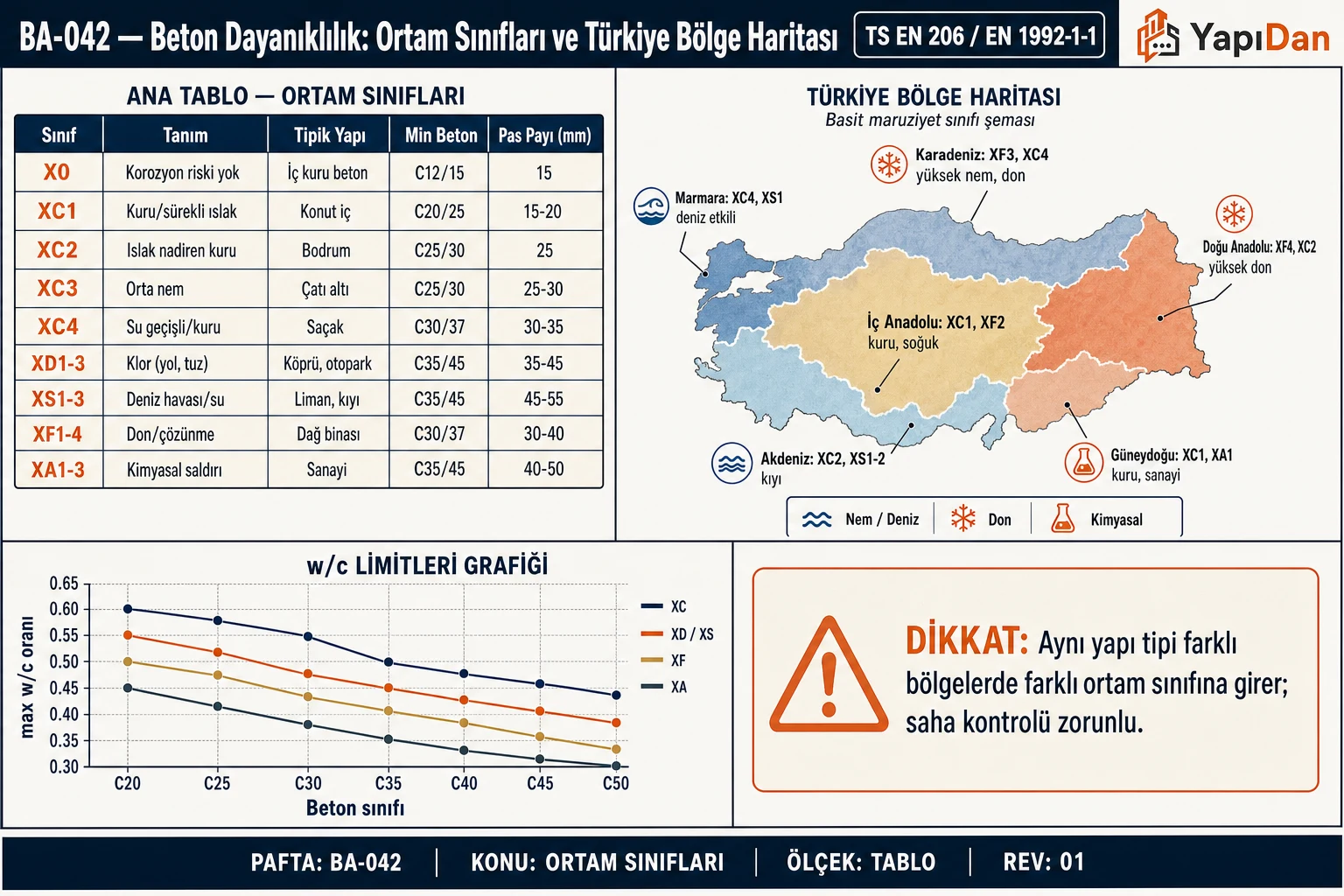

THBB — çevresel etki grupları: Rehberde X0 korozyon veya zararlı etki riski bulunmaması; XC karbonatlaşma, XD deniz suyu dışındaki klorür, XS deniz suyu klorürü, XF donma/çözülme, XA kimyasal etki ve XM mekanik aşınma grupları gösterilir. Kaynak: THBB rehberi, PDF s. 18–19.

Bu kontrol listesi alt sınıfları tayin eden standart çizelgesinin yerine geçmez. Örneğin her kıyı yapısı aynı XS alt sınıfı, her soğuk bölge aynı XF alt sınıfı olarak seçilemez.

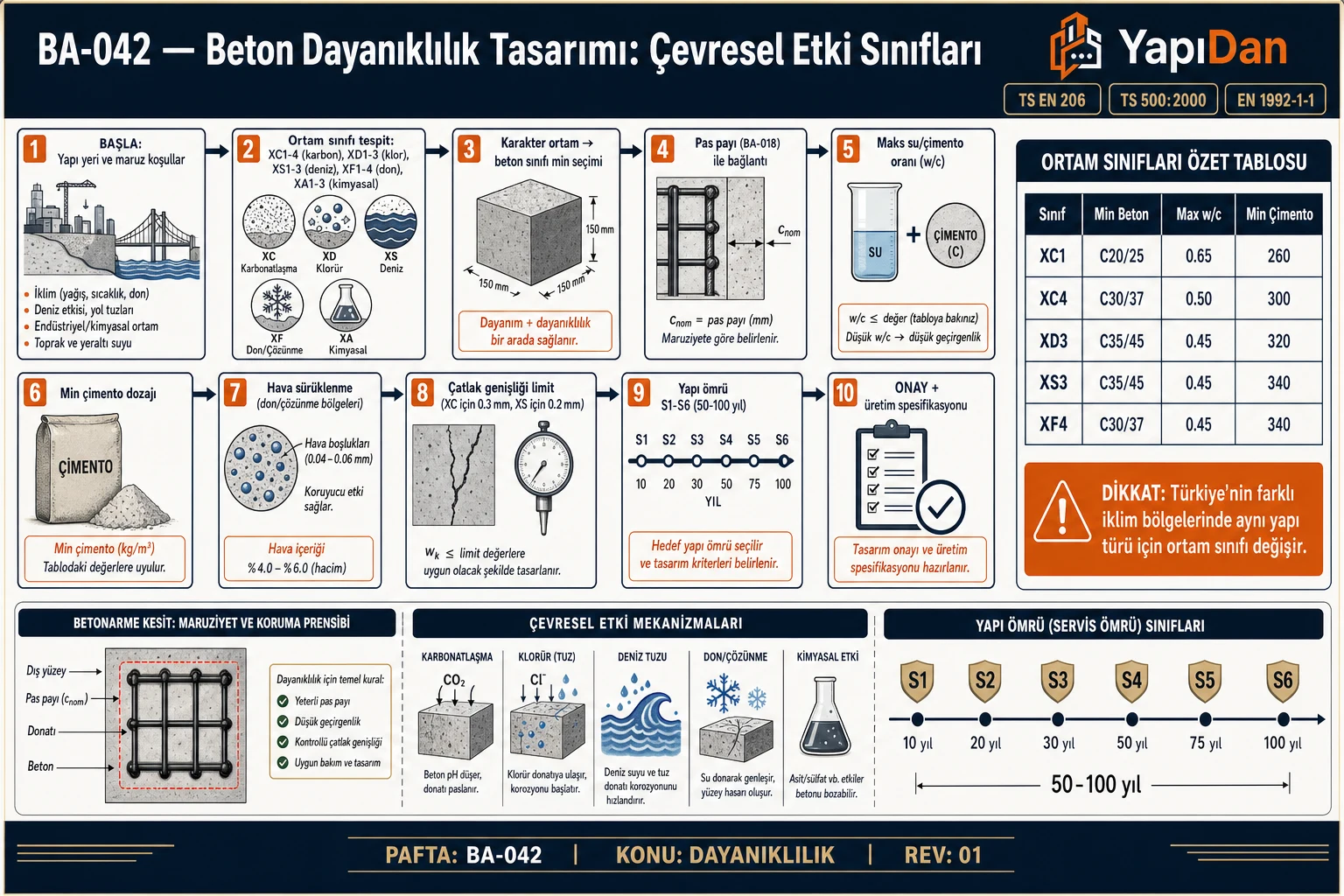

Tasarım ve Kontrol Sırası

1. Elemanın maruziyetini ve tasarım hizmet ömrünü proje belgelerinde tanımla.
2. Birlikte geçerli çevresel etki sınıflarını belirle.
3. Bileşim, dayanım sınıfı ve özel gerekleri dipnotlarıyla birlikte karşılaştır.
4. Taşıyıcı tasarım, örtü, çatlak kontrolü ve yangın şartlarını ayrıca değerlendir.
5. Üretim, yerleştirme, kür ve kabul deneylerini kontrol planına bağla.
6. Şartnameye uygunluk kararını varsayımsal bir örnek yerine gerçek belge ve ölçümlerle ver.

Tablo: Beton bileşimi ve özellikleri için tavsiye edilen sınır değerler

Aşağıdaki değerler, Türkiye Hazır Beton Birliğinin Hazır Betonun Siparişi Rehberi, Tablo 13'ten karşılaştırılmıştır (PDF s.19, basılı s.16). Rehber tabloyu TS 13515:2025'e göre tavsiye edilen sınır değerler olarak sunar. Bu karşılaştırma lisanslı standardın tüm maddelerinin incelendiği anlamına gelmez. Projede çevresel etki sınıfları birlikte değerlendirilmeli; taşıyıcı tasarım, uygulama, yangın ve ilgili mevzuatın daha elverişsiz gerekleri ayrıca sağlanmalıdır.

Tablonun koşulları:

• a — Hava içeriği: Hava sürüklenmemiş betonun ilgili donma/çözülme sınıfındaki performansı, dayanıklılığı kanıtlanmış betonla uygun deney yöntemi kullanılarak karşılaştırılmalıdır. “4” değeri her karışım için koşulsuz kabul ölçütü değildir.
• b — Sülfat etkisi: XA2 veya XA3 sınıfını ortamın sülfat miktarı belirliyorsa EN 197-1 veya tamamlayıcı ulusal standartlara uygun sülfata dayanıklı çimento ya da rehberin atıf yaptığı 5.2.5.2.2 kapsamındaki çimento/mineral katkı bağlayıcı kombinasyonu gerekir. Bu koşul bütün kimyasal etkilerin yalnız sülfata dayanıklı çimento ile çözüldüğü anlamına gelmez.
• c — Eşdeğer çimento içeriği: Sütun yalnız çimento kütlesini değil, ilgili eşdeğerlik kurallarıyla belirlenen içeriği ifade eder; mineral katkının tamamı doğrudan çimentoya eklenmez. Rehberde verilen çimento miktarları en büyük agrega tane büyüklüğü 22,4 mm olan betonlar içindir. S/Ç hesabında da ilgili katkı/eşdeğerlik koşulları uygulanır.
• d — XM2 yüzey işlemi: Rehber örnek olarak terleme suyunun vakumla çekilmesini ve yüzeyin helikopter tipi tesviye cihazıyla sıkıştırılarak düzeltilmesini verir. Kaynakta XM1 ve XM2 için birleşik gösterilen 0,55 / C30/37 / 300 değerleri burada ayrı satırlara açılmıştır.

Kaynak: THBB, Hazır Betonun Siparişi Rehberi, Tablo 13, PDF s.19 · Rehberin yayımlandığı THBB sayfası.

Paspayı ve Hizmet Ömrü

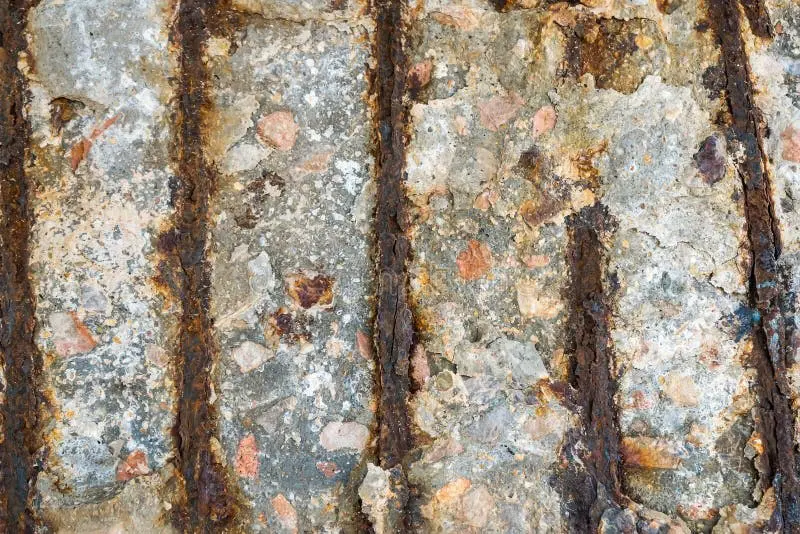

Paspayı; yalnız çevresel etki sınıfı değil, bağ koşulları, donatı düzeni, uygulama toleransı, yangın ve ilgili tasarım standardıyla birlikte ele alınır. Bir tablodaki minimum değer ile uygulamada gösterilecek nominal değer aynı kavram olmayabilir. Kullanılan tasarım standardı, ulusal ek, yapı sınıfı ve kalite kontrol koşulu kayıtlı olmalıdır.

Kaynak koşulları doğrulanmamış EC2 Tablo 4.4N aktarımı veya “100 yıl için her değere 10 mm eklenir” biçiminde otomatik kural bu rehberde kullanılmaz. 50 ya da 100 yıllık hedef hizmet ömrü, tek bir örtü veya dayanım sayısıyla garanti edilemez.

Karbonatlaşma ve klorür taşınımı modellerinde parametreler; malzeme, kür, maruziyet ve ölçümlere bağlıdır. Aşağıdaki örnek, basit bir karekök bağıntısının aritmetiğini göstermekle sınırlıdır; korozyon başlangıcı veya servis ömrü tahmini değildir.

Örnek Problemler

Problem 1 — Birlikte Verilmiş İki Sınıfın Tablo Kontrolü

Varsayımlar: Yetkili proje çalışmasında aynı eleman için XC4 ve XF3 seçilmiş olsun. Bu örnek, bu sınıf seçiminin doğruluğunu değerlendirmez. Yalnız Tablo 13'ün sayısal sütunları karşılaştırılır.

• XC4: en yüksek S/Ç 0,50; en düşük C30/37; eşdeğer çimento 300 kg/m³.
• XF3: en yüksek S/Ç 0,50; en düşük C30/37; eşdeğer çimento 320 kg/m³; hava içeriği ve agrega dipnotları ayrıca geçerlidir.

Eğitim karışımı: Mineral katkı eşdeğerliği bulunmayan basitleştirilmiş durumda, etkili su 160 kg/m³ ve çimento 340 kg/m³ varsayılsın:

$$S/\stackrel{\backslash c}{C}=160/340=0,4706$$

0,4706 değeri 0,50 sınırının altında, 340 kg/m³ de 320 kg/m³ değerinin üzerindedir. Bu iki aritmetik karşılaştırma; gerçek beton dayanımının, hava içeriğinin, agrega performansının, kürün veya proje uygunluğunun sağlandığını göstermez. Katkılı bir karışımda eşdeğerlik kuralları ayrıca uygulanır.

Problem 2 — Su Miktarı İçin Oran Kontrolü

Varsayımlar: Sadece oran hesabı için çimento 320 kg/m³ ve en yüksek S/Ç 0,50 verilsin. Mineral katkı eşdeğerliği bu örnekte kullanılmasın:

$$S_{\max }=320\times 0,50=160{\text{kg/m}}^3$$

Etkili su 175 kg/m³ olursa oran $175/320=0,5469$ olur ve verilen 0,50 sınırını aşar. Bu sonuç sahada su veya çimento ekleme talimatı değildir. Agreganın nemi, emmesi ve bütün karışım tasarımı üretici tarafından birlikte değerlendirilmelidir.

Problem 3 — Karbonatlaşma Modelinin Sınırı

Varsayımlar: Yalnız eğitim için $x=k\sqrt{t}$ bağıntısı, $k=2$ mm/√yıl ve $t=50$ yıl verilsin. Katsayı gerçek bir beton üzerinde ölçülmüş değildir:

$$x=2\sqrt{50}=14,14\text{mm}$$

Aynı varsayımla 100 yılda $x=20$ mm bulunur. Bunlar modelin aritmetik sonuçlarıdır; donatının 50 veya 100 yıl korunacağını, korozyonun başladığını ya da paspayının yeterli olduğunu kanıtlamaz. Gerçek değerlendirme, ölçülmüş parametreleri ve modelin geçerlilik koşullarını gerektirir.

Uygulama ve Kür

THBB — kür ve dayanıklılık: Rehber, zamanında ve yeterli kür yapılmamasının erken su kaybına, hidratasyonun yavaşlamasına veya durmasına ve dayanıklılığın azalmasına yol açabileceğini açıklar. Yüzey ve hava koşullarına uygun kür yöntemi seçilmelidir. Kaynak: THBB rehberi, PDF s. 27–28.

Şantiyede yerleştirme, sıkıştırma, paspayı elemanları, kür ve kontrol deneyleri kayıt altına alınmalıdır. Etki sınıfı tablosunu karşılayan bir sipariş, hatalı yerleştirme veya yetersiz bakımın sonuçlarını ortadan kaldırmaz.

Sık Karıştırılan Noktalar

Kaynaklar

1. THBB — Hazır Betonun Siparişi Rehberi: PDF s. 18–19 çevresel etkiler ve Tablo 13; PDF s. 27–28 kür ve uygulama. Rehberin duyuru sayfası.
2. TS EN 206, TS 13515, TS EN 1992 ve proje kapsamındaki diğer standartların güncel nüshaları ayrıca kontrol edilmelidir. Buradaki karşılaştırma THBB rehberinin seçili aktarımıyla sınırlıdır.

Bu kaynak kaydı bütün içeriğin doğrulandığı veya bağımsız mühendislik onayı verildiği anlamına gelmez.

İlgili Makaleler

• Bkz. BA-041 — Beton Rötre ve Sünme Etkileri
• Bkz. BA-049 — Yüzme Havuzu Tasarımı: Hidrostatik Yük ve Çatlak Kontrolü
• Bkz. BA-050 — TS EN 1992 (Eurocode 2) Genel Yapı Özeti

İlgili Hesaplama Araçları

• Beton Metrajı Hesaplama — miktar hesabı için.
• Pas Payı Hesaplama — girdileri ve geçerlilik sınırları proje koşullarıyla birlikte kontrol edilmelidir.

Nihai malzeme, paspayı ve uygulama kararları, güncel proje belgeleri ve deney sonuçlarıyla yetkili mühendis tarafından değerlendirilmelidir.
