Tırmanır (Climbing) Kalıp Sistemleri

1. Giriş ve Türkiye Bağlamı
2. Sistem Türleri
3. Bileşenler ve Teknik Özellikler
4. Hesap Yöntemi
5. Tırmanma Adımı Prosedürü
6. İş Sağlığı ve Güvenliği Gereksinimleri
7. Türkiye'ye Özgü Saha Bilgileri
8. Sık Yapılan Hatalar
9. Örnek Problemler

1. Giriş ve Türkiye Bağlamı

Tırmanır kalıp sistemleri, betonarme yüksek yapılar için en kritik geçici yapı ekipmanlarından biridir. Türkiye'de deprem bölgesi sınıflandırması (TBDY 2018), köprü projeleri (KGM), yüksek katlı bina inşaatı ve büyük altyapı projeleri bu sistemlerin kullanımını yaygınlaştırmaktadır. Yavuz Sultan Selim (3. Boğaz) Köprüsü pilonları, PERI ACS kendinden tırmanır sistemiyle 300 metreyi aşan yükseklikte, 21 döküm aşamasında (her aşama 4,6 m) inşa edilmiştir.

Saha Notu: Türkiye'nin deprem riski yüksek coğrafyasında betonarme perde duvarlar, binalarda yatay yük taşıma kapasitesini artırır (TBDY 2018 Madde 7.6). Bu perdeler genellikle tırmanır kalıpla inşa edilir. Deprem bölgesine göre C25/30 ile C35/45 arası beton sınıfı sık kullanılmaktadır.

Dikkat: Türkiye'de iklim koşulları (özellikle İç Anadolu ve Doğu Anadolu'da kış aylarında -20°C'nin altına inen sıcaklıklar), beton priz süresi ve tırmanır sistemin operasyonelliğini doğrudan etkiler. T < 5°C koşullarında ACI 347R-14 yanal basınç formülünde sıcaklık düzeltmesi zorunludur; ayrıca beton kür ısıtması gerekebilir.

Yasal Çerçeve:

Tablo 1: Giriş ve Türkiye Bağlamı

2. Sistem Türleri

Tırmanır kalıp sistemleri yapı türüne, yüksekliğe ve vinç bağımsızlığı gereksinimine göre üç ana kategoriye ayrılır.

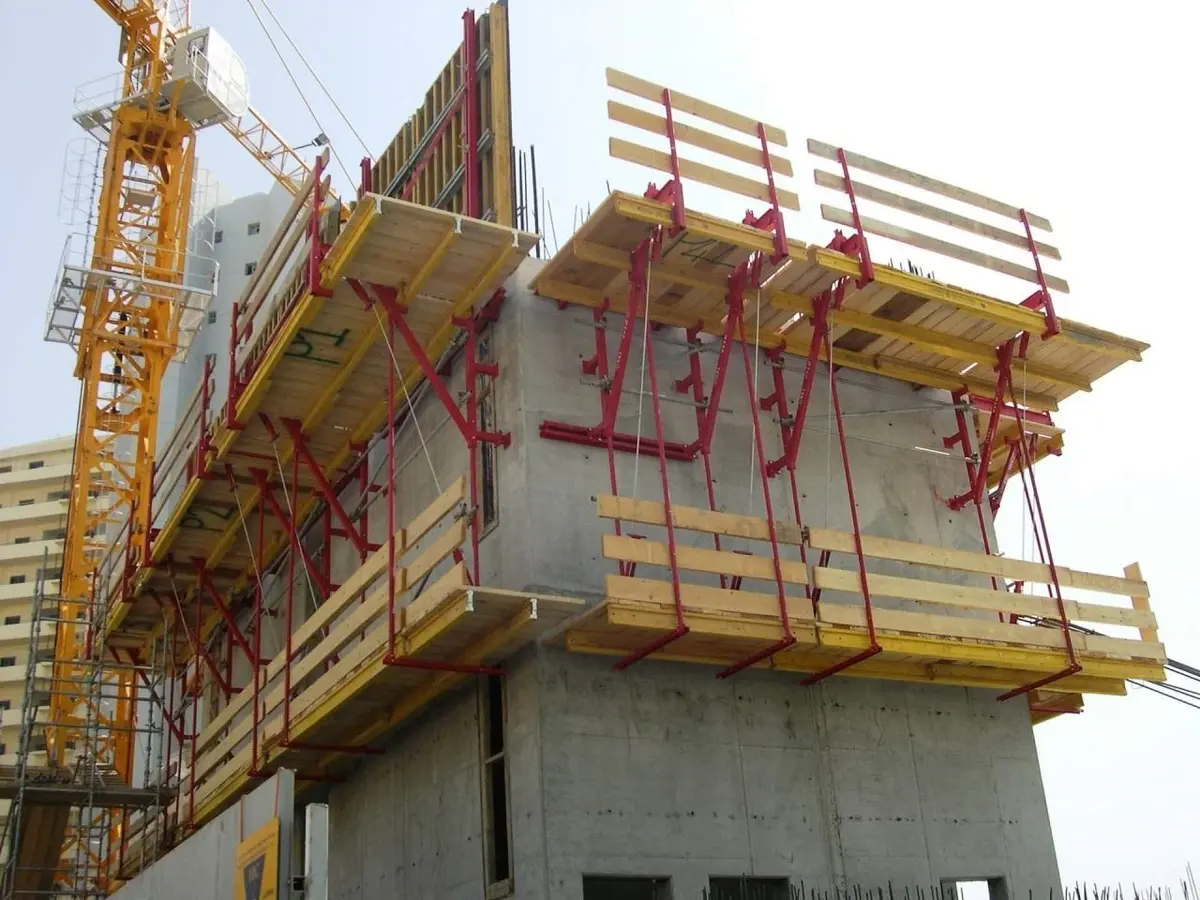

2.1 Vinç Destekli Tırmanır (Crane-Climbing / Jump Form)

Her döküm tamamlandıktan sonra tüm kalıp sistemi vinçle kaldırılır. Basit ve yaygın olmakla birlikte standart inşaat vinci bulundurmayı gerektirir.

• Kaldırma ağırlığı: tipik 5–20 ton/kanat (modüle ve kalıp yüzeyine göre)

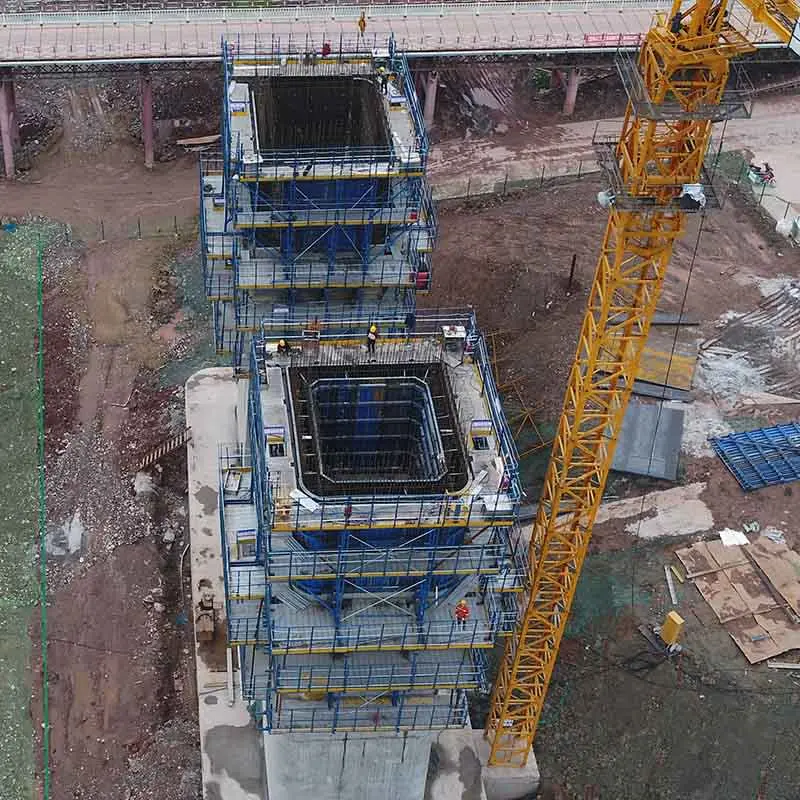

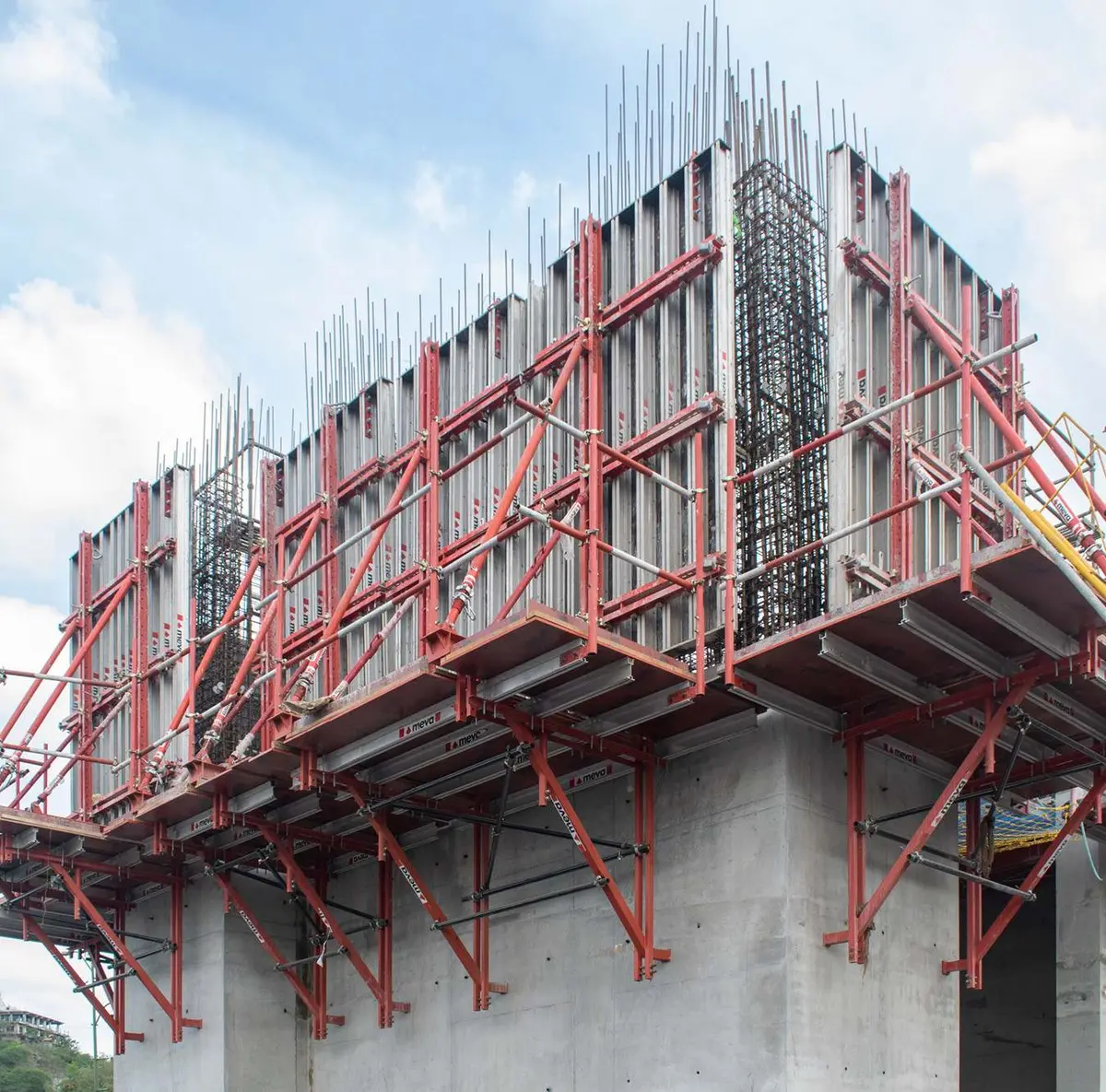

• Uygulama: Köprü ayakları, baraj kapı çerçeveleri, yüksek silolar
• Döngü süresi: tipik 3–5 gün/döküm
• Türk üreticiler (İntek Kalıp, Tamer Kalıp, Korkmaz İskele) yerli yapım jump form sistemleri üretmektedir

Saha Notu: Vinç destekli sistemlerde her tırmanma için vincin uygunluğu kritik yol programını doğrudan etkiler. Vincin tırmanma operasyonu için ayrılma süresi (tipik 1–2 saat/kanat) programlanmalıdır.

Dikkat: Vinçle kaldırma sırasında rüzgar hızı saatte 50 km'yi (≈14 m/sn) aşmamalıdır. Bu sınır TS EN 13670:2010'da ve imalatçı talimatnamelerinde belirtilmiştir.

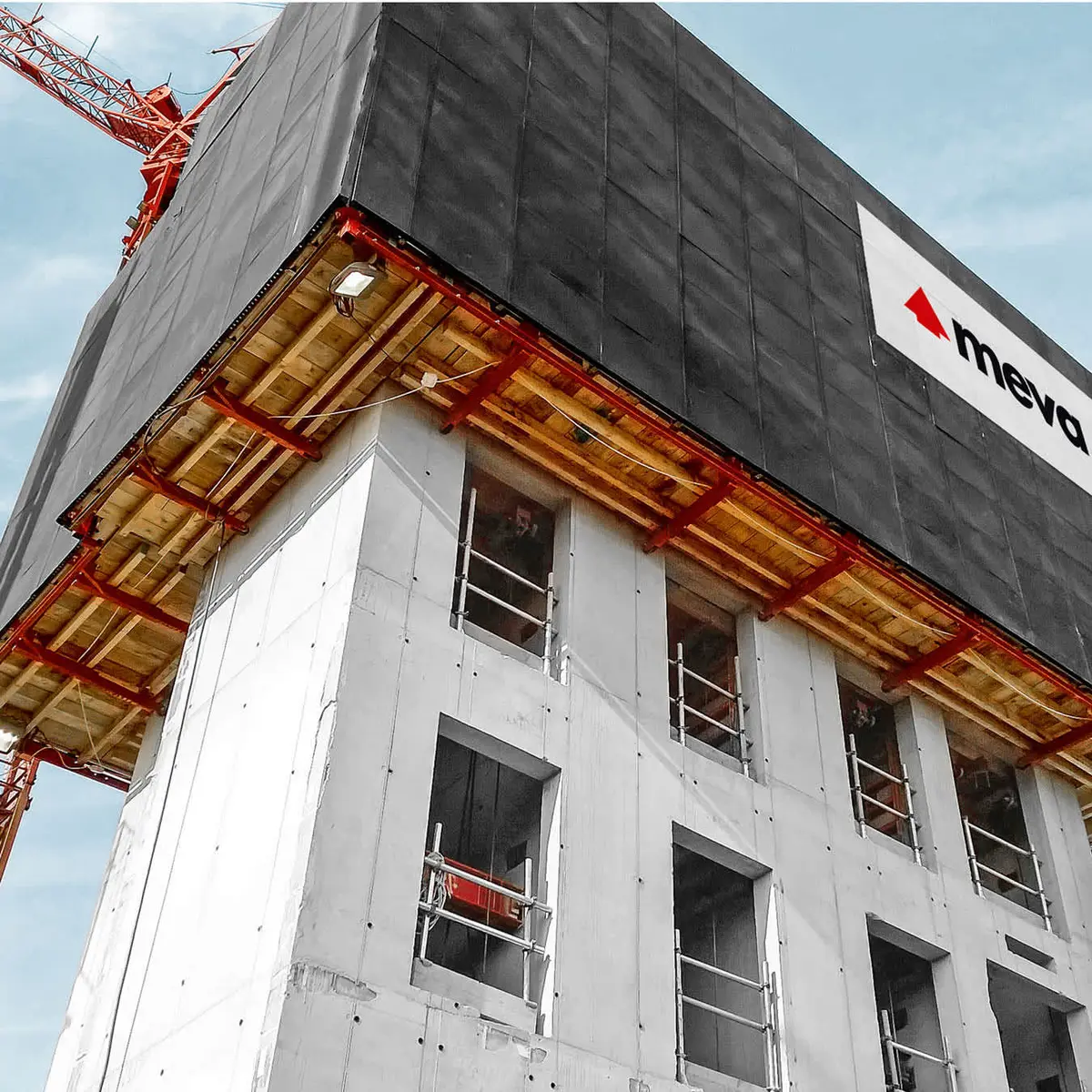

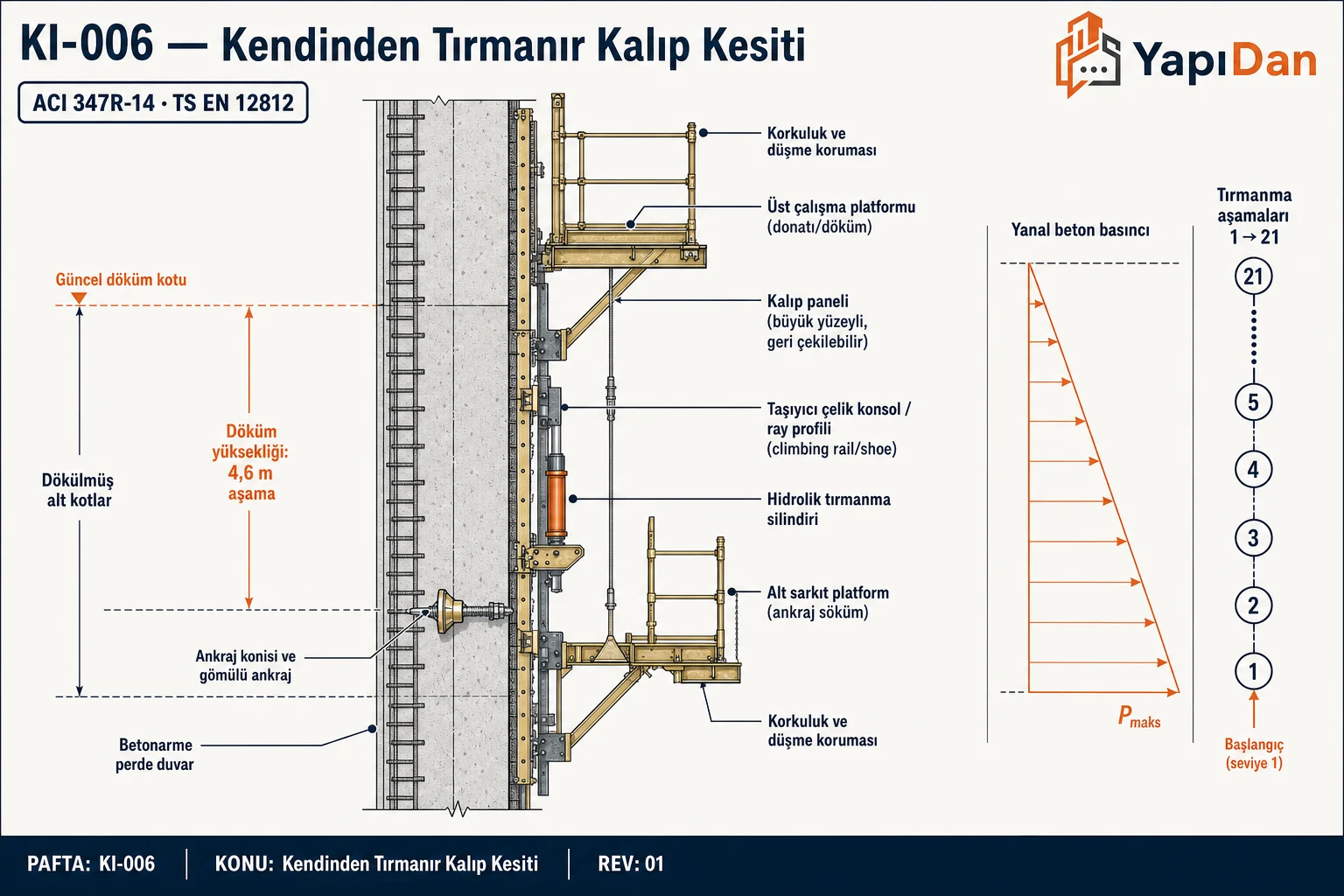

2.2 Kendinden Tırmanır (Self-Climbing / Hydraulic Climbing)

Beton ankraj noktalarına (climbing cone/shoe) tutunan hidrolik silindirler ile sistem kendi kendine tırmanır. Vinç bağımsızlığı sayesinde kritik yol programı avantajı sağlar.

• Tırmanma adımı: tipik 3,0–5,0 m (döküm yüksekliği)
• Tırmanma hızı: 0,3–0,5 m/dak (hidrolik sistem kapasitesine göre)
• Kaldırma kapasitesi: 100–150 kN/konsol (PERI ACS: 100 kN, Hünnebeck SCF: 150 kN)
• İki alt sistem:

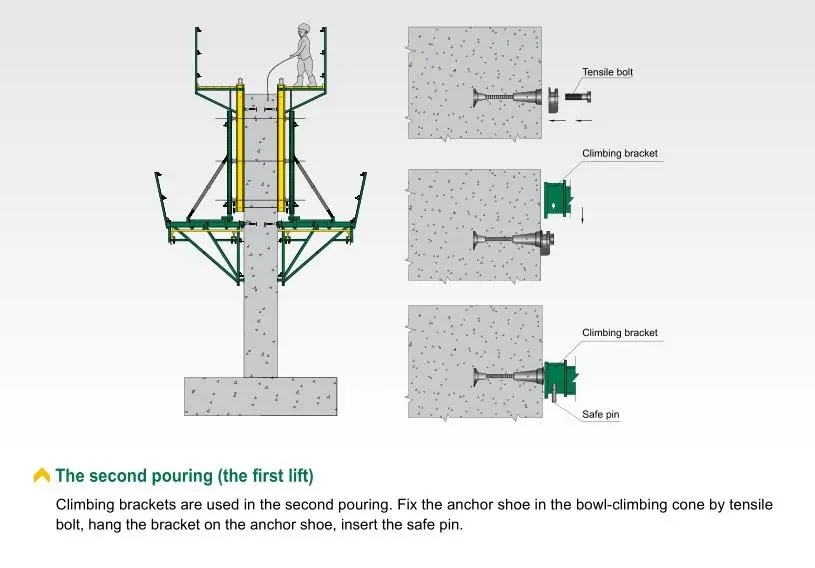

  • Ankraj destekli (bracket climbing): Kalıp, beton içindeki ankraj konileri üzerinden ilerler
  • Ray destekli (rail climbing): Çelik ray sistem boyunca tırmanır (PERI RCS, Doka SKE50plus)

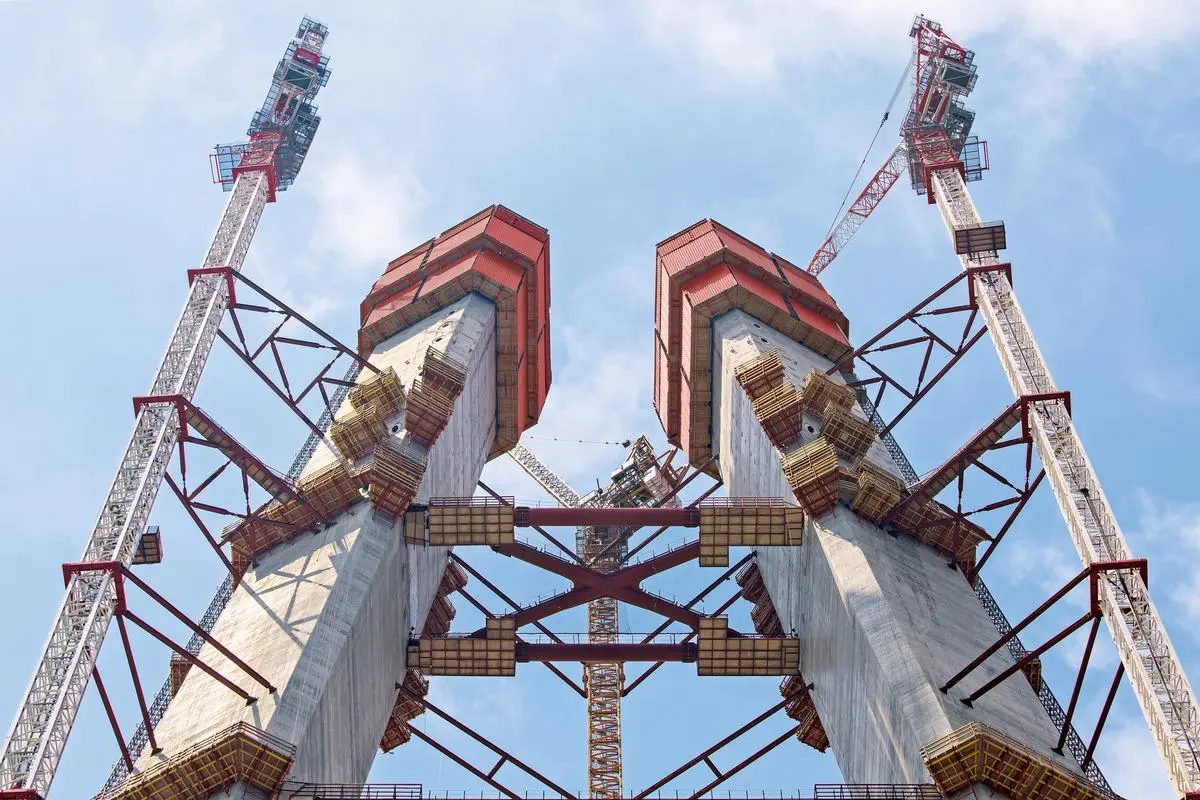

• Türkiye örnekleri: İstanbul Finans Merkezi, 3. Boğaz Köprüsü, İntek Kalıp uygulamaları

Saha Notu: Türkiye'de 20 kattan yüksek binalarda PERI ACS, Doka SKE ve MEVA MAC gibi uluslararası marka sistemler yaygındır. Türk üreticiler de kendi hidrolik sistemlerini geliştirmektedir (Güçlü Kalıp, Neru).

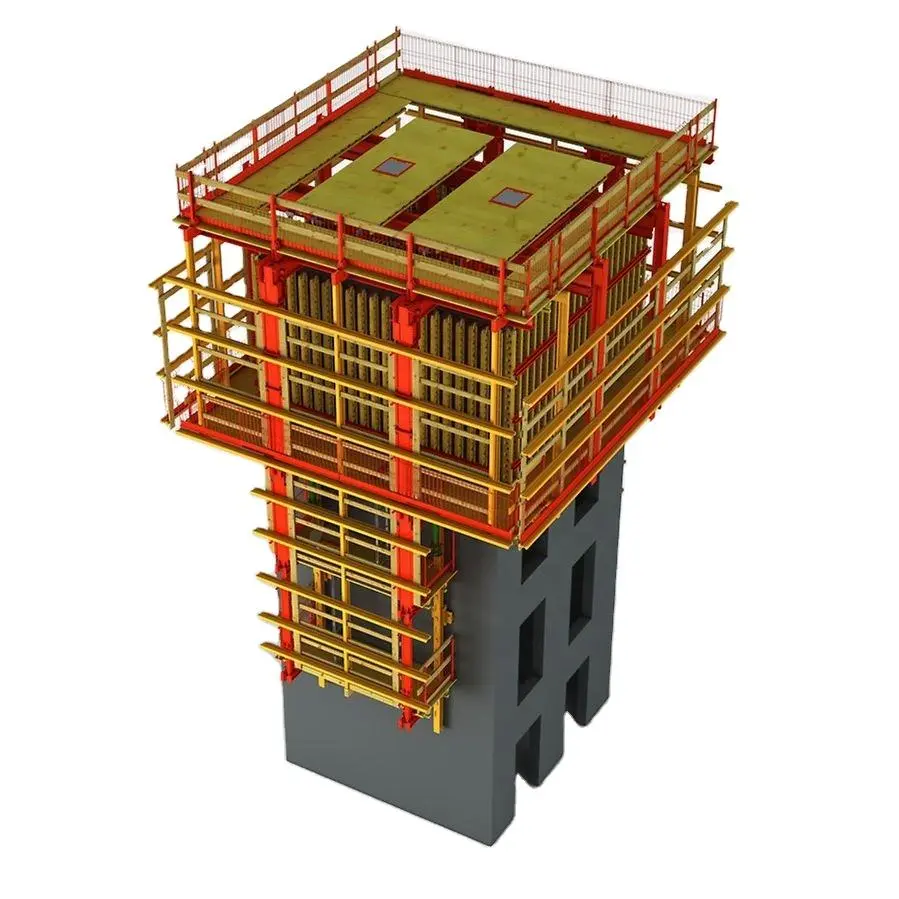

2.3 Çekirdek Tırmanır Kalıbı (Core-Climbing / SKE/SCS)

Bina çekirdek perdesi için optimize edilmiş tam kapalı platform sistemi. Çevre yapım ekibi ve iskelelerini içerir; rüzgar yüklerine karşı tam korumalı çalışma platformu sunar.

• Hız: 1 kat / 3–5 gün (hava bağımsız)
• Uygulama: İstanbul ve diğer büyükşehirlerdeki 150+ m yüksekliğindeki kuleler

Dikkat: Çekirdek tırmanır sistemlerde geometrik hassasiyetin korunması kritiktir. TS EN 13670:2010 Tablo 4'e göre düşey düzlemsellik toleransı ±15 mm (H ≤ 100 m için) ile sınırlandırılmıştır; bu değer periyodik geodezi ölçümleriyle kontrol edilmelidir.

Tablo 2: Çekirdek Tırmanır Kalıbı (Core-Climbing / SKE/SCS)

3. Bileşenler ve Teknik Özellikler

Tırmanır kalıp sisteminin temel bileşenleri aşağıda açıklanmıştır. TS EN 12812:2008 Madde 5 uyarınca tüm bileşenler, beklenen yükler altında yapısal güvenliği sağlayacak malzeme özelliklerine sahip olmalıdır.

Tablo 3: Bileşenler ve Teknik Özellikler

Saha Notu: Türkiye'de tie-rod olarak genellikle DW17 veya DW20 çap kullanılmaktadır. Standart ankraj millerinin çekme kapasitesi yaklaşık 90–130 kN arasındadır. Climbing cone boşlukları (tie-holes), sökümden sonra suya dayanıklı çimento esaslı harç veya özel plastik kapaklarla doldurulmalıdır (TS EN 13670:2010 Madde 8.3).

Dikkat: Galvanizli ankraj konilerinin tuzlu hava ortamlarında (İstanbul Boğazı gibi kıyı şeridinde) paslanma riskine karşı ek koruma uygulanmalıdır.

4. Hesap Yöntemi

4.1 Kalıp Yanal Basıncı

Taze betonun düşey kalıp yüzeylerine uyguladığı yanal basıncın doğru hesaplanması, tırmanır kalıp tasarımının temelini oluşturur. Türkiye'de TS karşılığı olmadığından ACI 347R-14 ve DIN 18218:2010 referans standartlardır.

4.1.1 ACI 347R-14 Yöntemi — Düşük Hız Koşulu

R < 2,1 m/saat ve H < 4,2 m koşulunda yanal basınç formülü daha basit bir hal alır; döküm yüksekliğinin küçük olması basıncın tam hidrostatik değere ulaşmadan sınırlanmasına olanak tanır (ACI 347R-14 Denklem 4-1a):

$$P_{\text{max}} = C_w \cdot C_c \cdot \left(7{,}2 + \frac{785 \cdot R}{T + 17{,}8}\right) \quad [\text{kPa}]$$

Parametreler:

• $P_{\text{max}}$ = Maksimum yanal tasarım basıncı [kPa]
• $C_w$ = Beton birim ağırlık katsayısı (normal beton ≤ 2400 kg/m³ için $C_w = 1{,}0$)
• $C_c$ = Kimyasal katkı katsayısı (katkısız çimento için $C_c = 1{,}0$; geciktirici katkıda $C_c = 1{,}2$)
• $R$ = Beton yerleştirme hızı [m/saat]
• $T$ = Taze beton sıcaklığı [°C]

4.1.2 ACI 347R-14 Yöntemi — Yüksek Hız veya Derin Döküm Koşulu

R < 2,1 m/saat ve H > 4,2 m, ya da 2,1 ≤ R ≤ 4,5 m/saat koşulunda beton daha derin ve/veya daha hızlı yerleştirildiğinden basıncın sıcaklıkla ek bir terim üzerinden modellenmesi gerekir (ACI 347R-14 Denklem 4-1b):

$$P_{\text{max}} = C_w \cdot C_c \cdot \left(7{,}2 + \frac{1156}{T + 17{,}8} + \frac{244 \cdot R}{T + 17{,}8}\right) \quad [\text{kPa}]$$

Alt ve üst sınır: $P_{\text{max}} \geq 30 C_w$ kPa; ancak hiçbir durumda tam hidrostatik basıncı geçemez.

4.1.3 Tam Hidrostatik Basınç (SCC veya R > 4,5 m/saat)

Öz-sıkışan beton (SCC) veya yüksek döküm hızlarında beton tam sıvı gibi davranır ve yanal basıncın tüm döküm yüksekliği boyunca doğrusal arttığı kabul edilir:

$$P_{\text{max}} = \rho_c \cdot g \cdot H = 24{,}0 \times H \quad [\text{kN/m}^2]$$

Burada $H$ = döküm yüksekliği [m], $\rho_c = 2400$ kg/m³ (normal beton).

Dikkat: SCC kullanıldığında tam hidrostatik basınç esas alınmalıdır. İstanbul ve büyük şehirlerde pompalı beton uygulamalarında SCC yaygınlaşmaktadır; bu durum kalıp tasarım basıncını önemli ölçüde artırır.

4.1.4 DIN 18218:2010 Yöntemi (Alternatif/Doğrulama)

Almanya kaynaklı DIN 18218:2010, beton kıvam sınıfı (F1–F6) ve prizlenme süresine ($t_E$) dayalı bir abak/tablo yöntemi sunar. Türkiye'de TS karşılığı bulunmamakla birlikte doğrulama hesaplarında kullanılabilir. Standart koşullarda ($\gamma_c = 25$ kN/m³, $t_E = 5$ saat, F3 kıvam):

$$\sigma_{hk,max} = f(v, t_E) \quad [\text{kN/m}^2]$$

Döküm hızı 4,4 m/saat için F3 kıvamda $\sigma_{hk,max} = 80$ kN/m² elde edilmektedir.

Tablo 4: DIN 18218:2010 Yöntemi (Alternatif/Doğrulama)

4.2 Climbing Cone Yük Kapasitesi

Tek koninin çekme kapasitesi üreticiye ve beton dayanımına göre değişmektedir. Minimum beton dayanımı şartı tırmanma öncesinde mutlaka doğrulanmalıdır; bu şart sağlanmadan tırmanma gerçekleştirilemez.

Tablo 5: Climbing Cone Yük Kapasitesi

Saha Notu: Türkiye'de 20–25 cm duvar kalınlığındaki binalarda Ø90 mm ve Ø120 mm koniler yaygındır. Köprü ayaklarında (tipik 60–100 cm kalınlık) Ø120 mm ve üzeri kullanılmaktadır.

4.3 Konsol ve Platform Yük Kombinasyonu

Platform üzerine etkiyen birden fazla yük bileşeni birlikte değerlendirilmelidir. TS EN 12812:2008 Madde 8.2 kapsamında kombinasyon:

$$Q_{toplam} = Q_{çalışma} + Q_{depo} + Q_{rüzgar}$$

Tablo 6: Konsol ve Platform Yük Kombinasyonu

Rüzgar Yükü — Türkiye Referans Hızları (TS EN 1991-1-4:2007):

• İstanbul kıyısı: $v_{b,0} = 26{-}28$ m/sn
• İç Anadolu: $v_{b,0} = 22{-}24$ m/sn
• Ege/Marmara kıyıları: $v_{b,0} = 26{-}30$ m/sn

Operasyonel rüzgar sınırı: İmalat talimatnamelerinde tipik 12–14 m/sn ile sınırlandırılmıştır; bu sınır aşıldığında tırmanma ve döküm durdurulmalıdır.

4.4 Climbing Cone Çekme Kuvveti Hesabı

Tek climbing cone'a gelen tırmanma kuvvetini yaklaşık olarak bulmak için basitleştirilmiş konsol statik modeli kullanılır. Kone aralığı ve döküm yüksekliği bu kuvveti doğrudan belirler:

$$F_{cone} = P_{max} \cdot h_{döküm} \cdot a_{cone}$$

Burada:

• $P_{max}$ = Tasarım yanal basıncı [kPa]
• $h_{döküm}$ = Döküm yüksekliği [m]
• $a_{cone}$ = Konsoller arası yatay mesafe [m]

Dikkat: Bu formül yaklaşık bir değerlendirme içindir. Gerçek hesap, sistemin statik modeliyle (FEM veya analitik yöntemle) yapılmalı ve imalatçı teknik dökümanlarına uygun olmalıdır.

5. Tırmanma Adımı Prosedürü

TS EN 13670:2010 Madde 9 ve üretici talimatnameleri kapsamında tırmanma adımı sıkı bir sıraya göre yürütülür. Her adımın atlanması yapısal veya iş güvenliği riski doğurur.

Tablo 7: Tırmanma Adımı Prosedürü

Tablo 8: Tırmanma Adımı Prosedürü

Saha Notu: Tırmanır sistemlerde her 5–10 döküm aşamasında bir geodezi/total station ölçümü yapılarak konum kümülatif hata kontrolü yapılmalıdır. Bu kontrol 4708 Sayılı Yapı Denetimi Kanunu kapsamında büyük projelerde raporlanmaktadır.

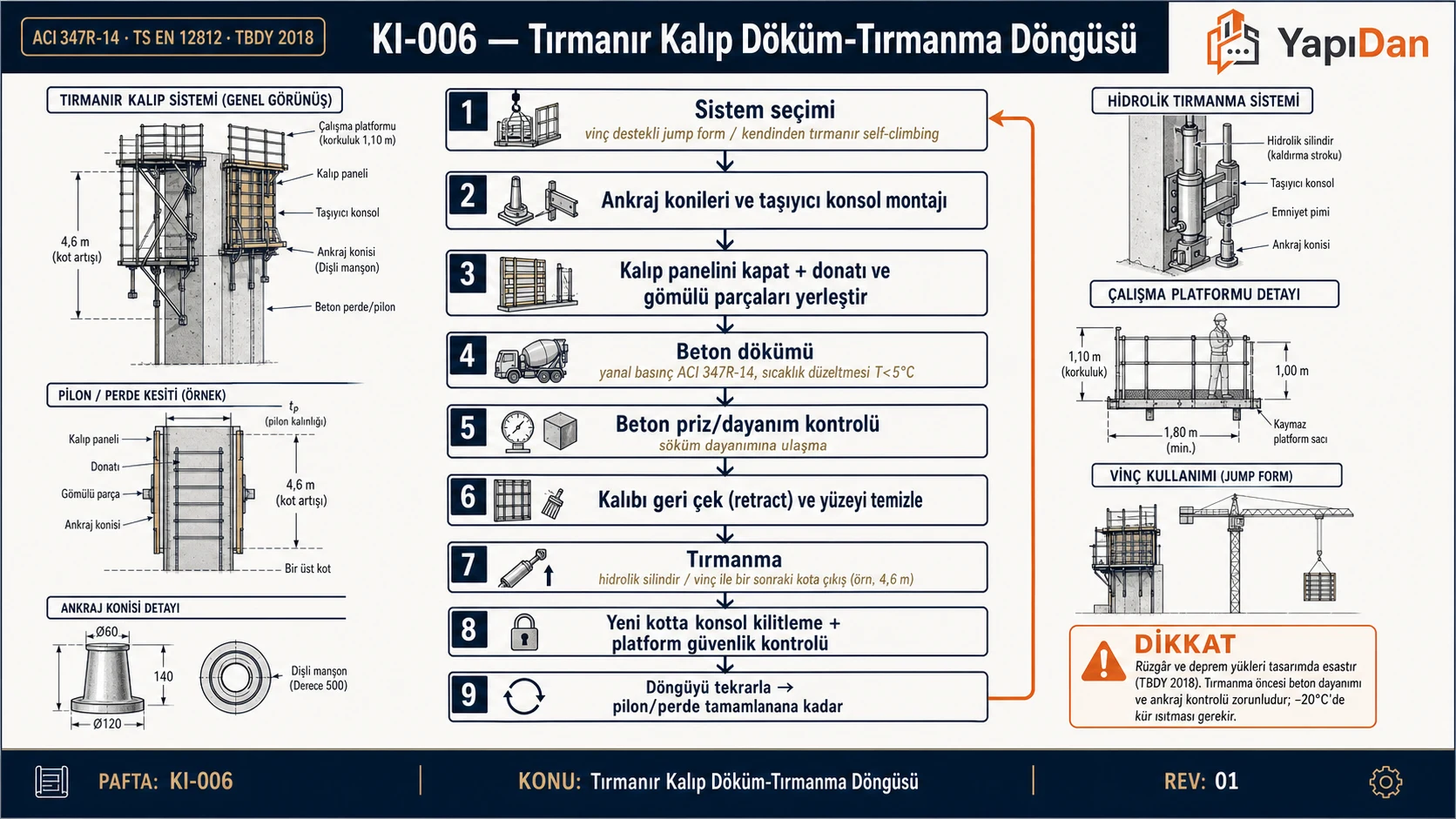

Tırmanır Kalıp Sistem Seçim ve Hesap Akışı:

6. İş Sağlığı ve Güvenliği Gereksinimleri

Tırmanır kalıp sistemlerinde yüksekte çalışma, 6331 Sayılı İş Sağlığı ve Güvenliği Kanunu kapsamında "çok tehlikeli" sınıfta yer almaktadır.

Tablo 9: İş Sağlığı ve Güvenliği Gereksinimleri

Dikkat: Türkiye istatistiklerine göre yüksekte çalışma kazalarının %30'u ölümle sonuçlanmaktadır. Tırmanır kalıp çalışmalarında güvenlik kemeri ve platform korkuluğu kullanımı zorunludur; kontrol listeleri imzalatılarak saklanmalıdır.

Saha Notu: 4708 Sayılı Yapı Denetim Kanunu kapsamında yapı denetim kuruluşu, tırmanır kalıp kurulumunu ve operasyonunu yerinde denetlemekle yükümlüdür. Denetim kayıtları tutulmalı ve uygunsuzluklar raporlanmalıdır.

7. Türkiye'ye Özgü Saha Bilgileri

7.1 İklim ve Bölge Koşulları

Türkiye'nin çeşitli iklim bölgeleri tırmanır kalıp operasyonunu farklı biçimlerde etkiler. ACI 347R-14 formülündeki T parametresi sıcaklıkla ters orantılı olduğundan soğuk hava koşulları yanal basıncı artırır.

Tablo 10: İklim ve Bölge Koşulları

Deprem Etkisi: Tırmanır kalıp kurulu iken yapıya çalışma deprem yükü etki ederse sistem, beton ankraj noktaları üzerinden yatay kuvvetleri taşımalıdır. TBDY 2018 Madde 15.4 kapsamında inşaat sırasındaki geçici yapı durumları için deprem tasarım yükü hesabı yapılmalıdır.

7.2 Yerel Malzeme ve Tedarik

• Tie-rod: DW17 ve DW20 çap ankraj milleri yerli üretimden temin edilebilir
• Kalıp Yüzeyi: Finnform/Birchform kontraplak (TS 46:1988 uyumlu) veya çelik sac (S235JR, TS EN 10025)
• Platform Döşemesi: 27 mm lamine kontraplak veya galvaniz ızgara (TS EN 13374)
• Hidrolik Yağ: ISO 46 hidrolik yağ; kışın düşük akışkanlık sınıfı (ISO 32) tercih edilir

8. Sık Yapılan Hatalar

Tablo 11: Sık Yapılan Hatalar

9. Örnek Problemler

Problem 1 — Kolay

Veriler:

• Döküm yüksekliği: $H = 3{,}0$ m
• Döküm hızı: $R = 1{,}5$ m/saat
• Beton sıcaklığı: $T = 20°C$
• Normal ağırlıklı katkısız beton: $C_w = 1{,}0$, $C_c = 1{,}0$

İstenen: Maksimum tasarım yanal basıncı $P_{max}$

Çözüm:

Adım 1 — Koşul kontrolü: $R = 1{,}5 < 2{,}1$ m/saat ve $H = 3{,}0 < 4{,}2$ m → Denklem 4-1a geçerli.

Adım 2 — ACI 347R-14 Denklem 4-1a uygulanır:

$$P_{max} = 1{,}0 \times 1{,}0 \times \left(7{,}2 + \frac{785 \times 1{,}5}{20 + 17{,}8}\right)$$ $$P_{max} = 7{,}2 + \frac{1177{,}5}{37{,}8} = 7{,}2 + 31{,}2 = 38{,}4 \text{ kPa}$$

Adım 3 — Alt sınır kontrolü:

$$P_{min} = 30 \times C_w = 30 \times 1{,}0 = 30 \text{ kPa} \leq 38{,}4 \text{ kPa} \quad \rightarrow \text{Sağlandı}$$

Adım 4 — Tam hidrostatik üst sınır:

$$P_{hidro} = 24 \times 3{,}0 = 72{,}0 \text{ kPa} \geq 38{,}4 \text{ kPa} \quad \rightarrow \text{Sağlandı}$$

Sonuç: Tasarım yanal basıncı $P_{max} = 38{,}4$ kPa — kontrol: $30 \leq 38{,}4 \leq 72{,}0$ kPa, kabul edilir.

Problem 2 — Orta

Veriler:

• Döküm yüksekliği: $H = 5{,}0$ m
• Döküm hızı: $R = 2{,}5$ m/saat (beton pompası ile)
• Beton sıcaklığı: $T = 15°C$
• Geciktirici katkı maddesi: $C_c = 1{,}2$; normal beton: $C_w = 1{,}0$
• Platform genişliği: $b_p = 1{,}5$ m
• Çalışma yükü: 2,0 kN/m², depo yükü: 1,0 kN/m², rüzgar yükü: 0,6 kN/m
• Climbing cone aralığı: $a_c = 1{,}5$ m

İstenen: (a) Maksimum yanal basınç, (b) Platform toplam yükü, (c) Cone çekme kuvveti

Çözüm:

Adım 1 — Koşul kontrolü: $R = 2{,}5 > 2{,}1$ m/saat ve $H = 5{,}0 > 4{,}2$ m → Denklem 4-1b uygulanır:

$$P_{max} = 1{,}0 \times 1{,}2 \times \left(7{,}2 + \frac{1156}{15 + 17{,}8} + \frac{244 \times 2{,}5}{15 + 17{,}8}\right)$$ $$P_{max} = 1{,}2 \times \left(7{,}2 + \frac{1156}{32{,}8} + \frac{610}{32{,}8}\right) = 1{,}2 \times (7{,}2 + 35{,}2 + 18{,}6) = 1{,}2 \times 61{,}0 = 73{,}2 \text{ kPa}$$

Adım 2 — Tam hidrostatik üst sınır kontrolü:

$$P_{hidro} = 24 \times 5{,}0 = 120{,}0 \text{ kPa} \geq 73{,}2 \text{ kPa} \quad \rightarrow \text{Sağlandı}$$

Adım 3 — Platform toplam yükü (perde uzunluğu başına):

$$Q_{toplam} = (Q_{çalışma} + Q_{depo}) \times b_p + Q_{rüzgar} = (2{,}0 + 1{,}0) \times 1{,}5 + 0{,}6 = 4{,}5 + 0{,}6 = 5{,}1 \text{ kN/m}$$

Adım 4 — Climbing cone çekme kuvveti (yaklaşık):

$$F_{cone} = P_{max} \times h_{döküm} \times a_{cone} = 73{,}2 \times 5{,}0 \times 1{,}5 = 549{,}0 \text{ kN}$$

Kalıbın alt kısmındaki kuvvet dağılımı hesaba katılırsa yaklaşık cone başı kuvvet $F_{cone} \approx 274{,}5$ kN; Ø120 mm kone kapasitesi 100 kN → Yetersiz. Cone aralığı $a_c \leq 1{,}0$ m'ye düşürülmeli veya ray sistemi kullanılmalı.

Sonuç:

• $P_{max} = 73{,}2$ kPa
• $Q_{toplam} = 5{,}1$ kN/m
• Geciktirici katkılı yüksek döküm hızında cone aralığı ve kapasitesi titizlikle hesaplanmalıdır

Problem 3 — Zor

Senaryo: Kendinden tırmanır kalıp sistemi; $H = 4{,}0$ m/döküm, $R = 1{,}0$ m/saat, $T = 18°C$, $C_w = 1{,}0$, $C_c = 1{,}0$. Platform genişliği 1,2 m, çalışma yükü 2,0 kN/m², depo yükü 1,0 kN/m², rüzgar yükü 0,5 kN/m. Her konsolun etki alanı (influence width) 2,0 m. Tırmanma öncesi ölçülen beton dayanımı: $f_{ck,mevcut} = 11$ MPa.

İstenen: (1) ACI yanal basıncı, (2) Tam hidrostatik karşılaştırma ve tasarım basıncı, (3) Platform yükü, (4) Cone kuvveti ve optimizasyon, (5) Tırmanma kararı.

Çözüm:

Adım 1 — ACI 347R-14 yanal basıncı:

$R = 1{,}0 < 2{,}1$ m/saat, $H = 4{,}0 < 4{,}2$ m → Denklem 4-1a:

$$P_{ACI} = 1{,}0 \times 1{,}0 \times \left(7{,}2 + \frac{785 \times 1{,}0}{18 + 17{,}8}\right) = 7{,}2 + \frac{785}{35{,}8} = 7{,}2 + 21{,}9 = 29{,}1 \text{ kPa}$$

Adım 2 — Tam hidrostatik karşılaştırma:

$$P_{hidro} = 24 \times 4{,}0 = 96{,}0 \text{ kPa}$$

Alt sınır kontrolü: $30 \times C_w = 30$ kPa > 29,1 kPa → $P_{tasarım} = 30{,}0$ kPa (alt sınır belirleyici)

Adım 3 — Platform toplam yükü:

$$Q_{toplam} = (2{,}0 + 1{,}0) \times 1{,}2 + 0{,}5 = 3{,}6 + 0{,}5 = 4{,}1 \text{ kN/m perde uzunluğu}$$

Adım 4 — Cone çekme kuvveti ve optimizasyon:

Cone aralığı $a_c = 2{,}0$ m:

$$F_{cone} = P_{tasarım} \times h_{döküm} \times \frac{a_c}{2} = 30{,}0 \times 4{,}0 \times \frac{2{,}0}{2} = 120{,}0 \text{ kN}$$

• Ø90 mm (60 kN): Yetersiz
• Ø120 mm (100 kN): Yetersiz
• Ø150 mm (150 kN): Yeterli

Alternatif — $a_c = 1{,}0$ m:

$$F_{cone,yeni} = 30{,}0 \times 4{,}0 \times \frac{1{,}0}{2} = 60{,}0 \text{ kN}$$

Ø120 mm (100 kN): Yeterli → Tasarım kararı: $a_c = 1{,}0$ m, Ø120 mm cone.

Adım 5 — Minimum beton dayanımı kontrolü:

$$f_{ck,mevcut} = 11 \text{ MPa} < f_{ck,min} = 12 \text{ MPa} \quad \rightarrow \text{Tırmanma onaylanamaz}$$

24–48 saat kür süresi uzatılmalı; ardından Schmidt çekici (TS EN 12504-2:2012) veya karot (TS EN 12504-1:2021) ile yeniden ölçüm yapılmalıdır.

Sonuç:

• $P_{tasarım} = 30{,}0$ kPa (alt sınır belirleyici)
• Cone: Ø120 mm, aralık: 1,0 m
• Tırmanma yasak — $f_{ck,mevcut} = 11 < 12$ MPa; dayanım artışı beklenmeli

Kaynaklar

1. TS EN 13670:2010. Beton Yapıların Uygulanması. Tablo 4. TSE.
2. ACI 347R-14. Guide to Formwork for Concrete. Denklem 4-1, Bölüm 5. American Concrete Institute.
3. TS EN 12812:2008. Falsework — Performance Requirements and General Design. Madde 8.2. TSE.
4. TS EN 1991-1-4:2007. Yapılara Etkiyen Yükler — Rüzgar Yükleri. TSE.
5. DIN 18218:2010. Frischbetondruck auf lotrechte Schalungen. DIN Almanya.
6. PERI GmbH. VARIO GT 24 Climbing Systems Technical Documentation, 2022.
7. Doka GmbH. Climbing Formwork K — Instructions for Assembly and Use, 2025.
8. 6331 Sayılı İş Sağlığı ve Güvenliği Kanunu. Resmi Gazete, 30.06.2012, Sayı 28339.
9. Hong G.H. et al. (2022). Development of auto-climbing formwork system using steel plates. Architectural Institute of Korea. DOI: 10.1080/13467581.2020.1869022
10. IKSD-İMO. (2020). Endüstriyel Kalıplarda Hesap Yöntemleri Sunumu. İnşaat Kalıp Sistemleri Derneği.
11. Hünnebeck GmbH. SCF Self-Climbing Formwork Technical Documentation, 2021.
12. TS 500:2000. Betonarme Yapıların Tasarım ve Yapım Kuralları. Madde 6. TSE.
13. TS EN 12504-2:2012. Yapılardaki Beton Deneyleri — Schmidt Çekici. TSE.
