1. Tünel Kalıbı (Tunnel Form / Table Form)

1.1 Tanım ve Prensip

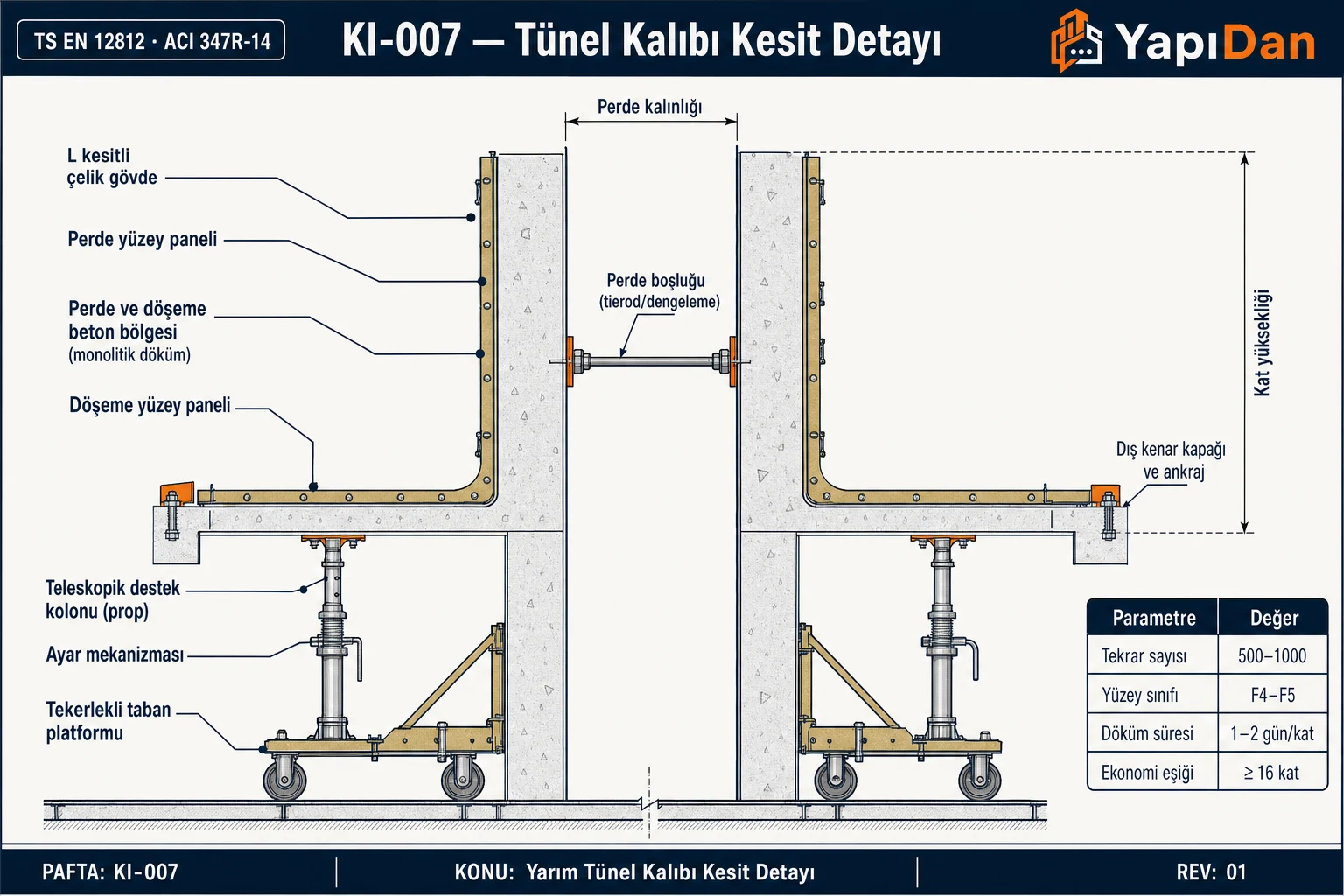

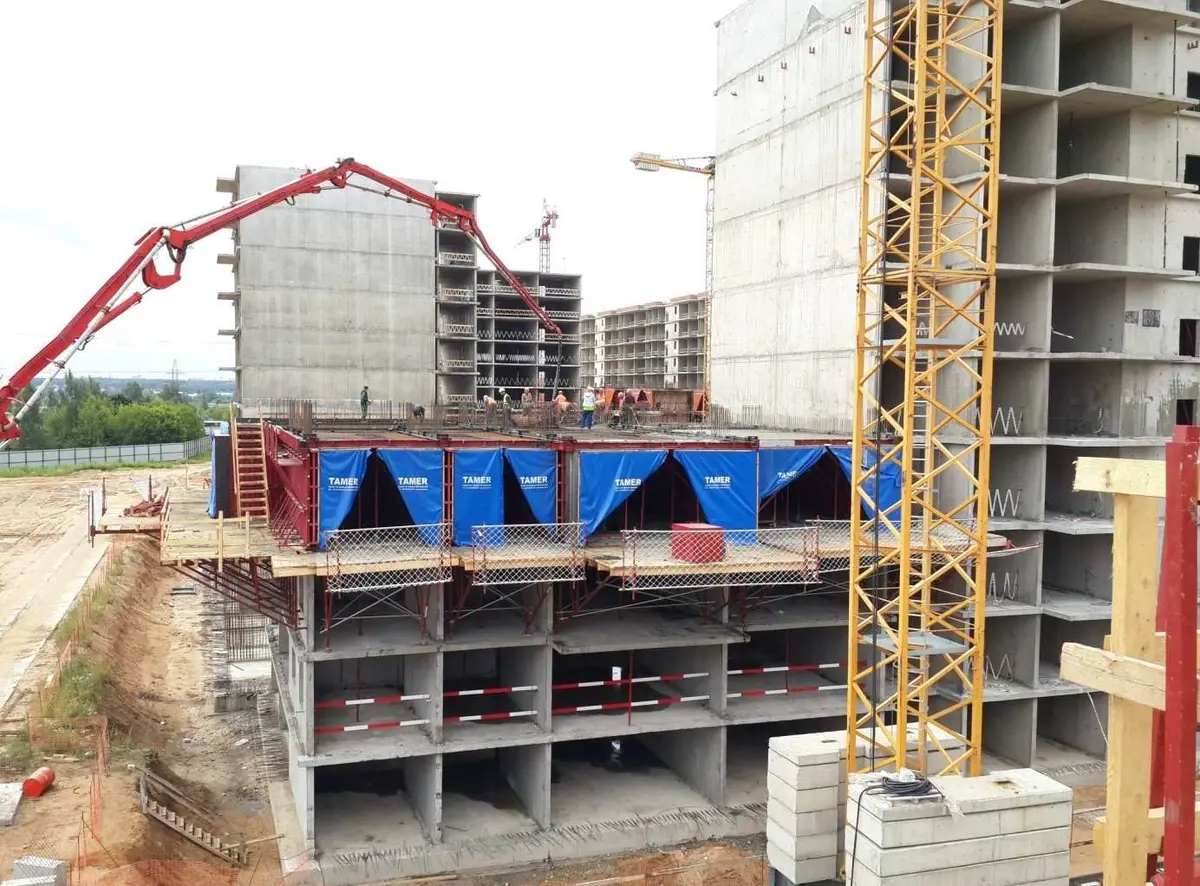

Tünel kalıbı, L veya U kesitli rijit çelik/alüminyum birimden (half-tunnel) oluşur; perde duvar ve döşemeyi aynı işlemde döker. İki L-kanat birbirini karşılar; döküm tamamlandıktan sonra kanat içten çekilerek demonte edilir. Sistem, ilk kez 1970'lerde Fransa'da geliştirilmiş olup Türkiye'de TOKİ projeleri başta olmak üzere yüzlerce konutta uygulanmaktadır. Kalıp sistemi uygulama gereklilikleri TS EN 13670:2009 kapsamında değerlendirilir; betonarme perde ve döşeme boyutlandırması TS 500:2000 ve TBDY 2018'e tabidir.

Saha Notu: Türkiye'de tünel kalıbı en yaygın TOKİ projelerinde kullanılır. C25/30 veya C30/37 hazır beton tercih edilmekte, pompalı dökümle kısa sürede kat tamamlanmaktadır. Soğuk kış koşullarında (özellikle İç Anadolu'da don derinliği 80–120 cm'ye ulaşan bölgeler) beton kür koruması zorunludur.

Dikkat: Tünel kalıbı sabit bir plan geometrisine bağlıdır. Plan değişikliği (kolon aralığı, oda boyutu) sistemi kullanılamaz hale getirebilir. Proje başında kalıp özelleştirme gereklilikleri analiz edilmelidir.

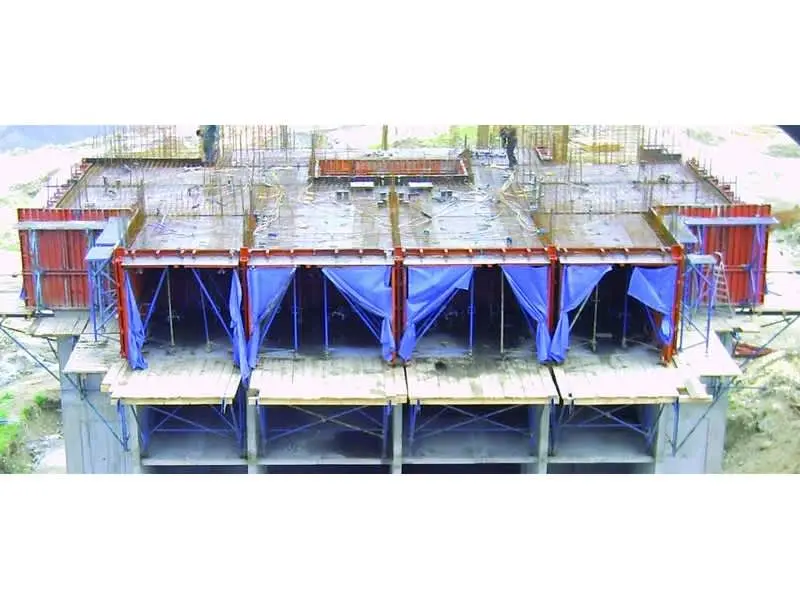

1.2 Bileşenler

Tablo 1: Bileşenler

1.3 Boyutlandırma

Tünel kalıbı boyutları yapının strüktürel tasarımına ve TBDY 2018 Madde 7.6.1.2'ye göre belirlenen minimum perde kalınlıklarına uygun seçilmelidir.

Standart boyut aralıkları:

• Tünel birim yüksekliği: 2,60–3,30 m
• Genişlik modülü: 3,0–8,0 m
• Döşeme kalınlığı: 12–20 cm
• Perde minimum kalınlığı: 250 mm (TBDY 2018 Madde 7.6.1.2)

Tablo 2: Boyutlandırma

Saha Notu: TBDY 2018 Madde 7.6.1.2 uyarınca perde kalınlığı 250 mm'nin altına düşürülmek isteniyorsa ΣAg/ΣAp ≥ 0,002 ve Vt/ΣAg ≤ 0,5·fctd koşullarının her ikisi de sağlanmalıdır. Türkiye şantiye pratiğinde 1. deprem bölgelerinde bu istisnaya başvurulmamaktadır.

1.4 Hız Avantajı

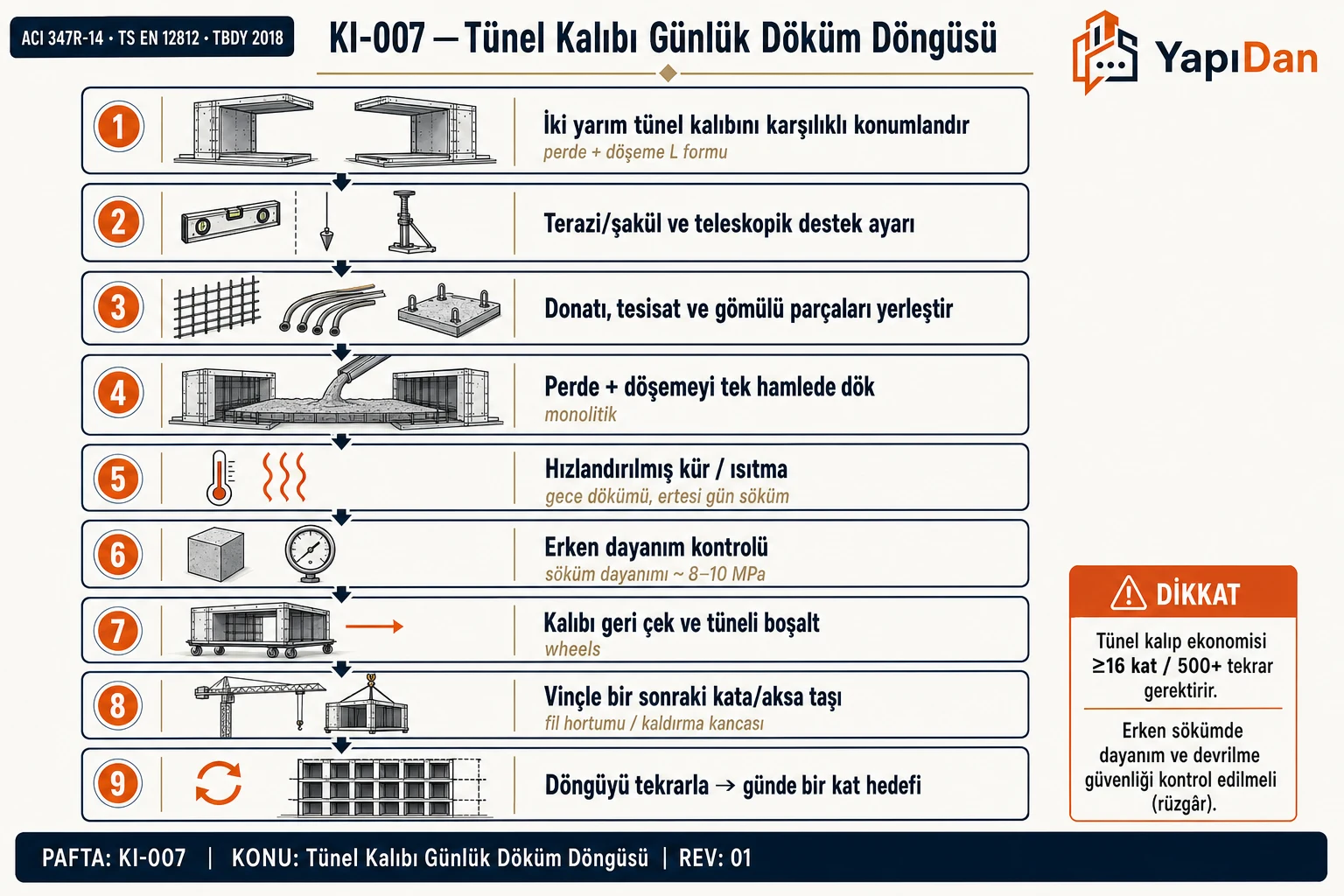

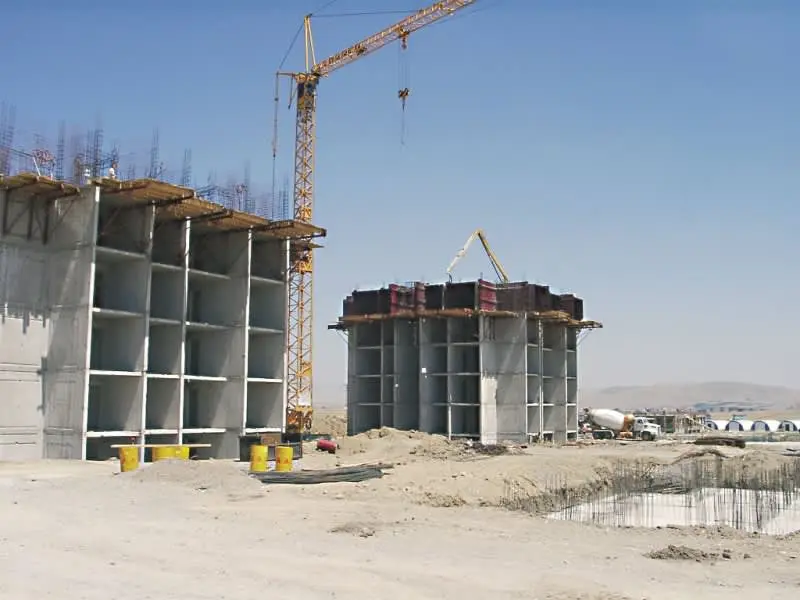

Tünel kalıbının temel avantajı perde ve döşemeyi eş zamanlı dökmesidir. Bu, geleneksel yöntemlere göre işçilik ve kurulum adımlarını dramatik ölçüde azaltır.

Tablo 3: Hız Avantajı

1.5 Beton Basıncı Kontrolü

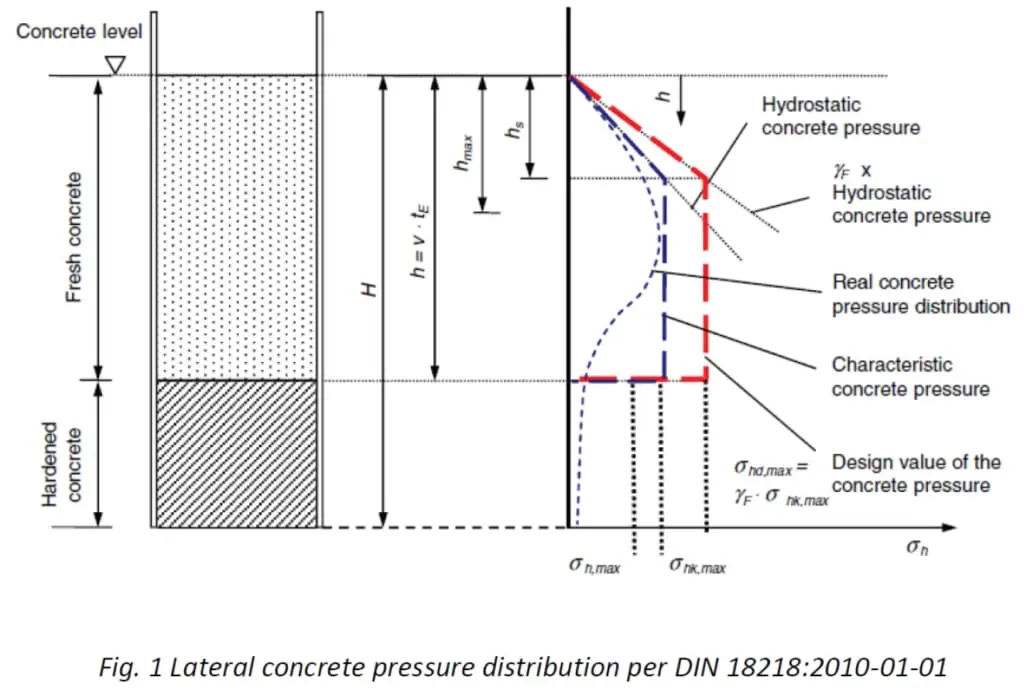

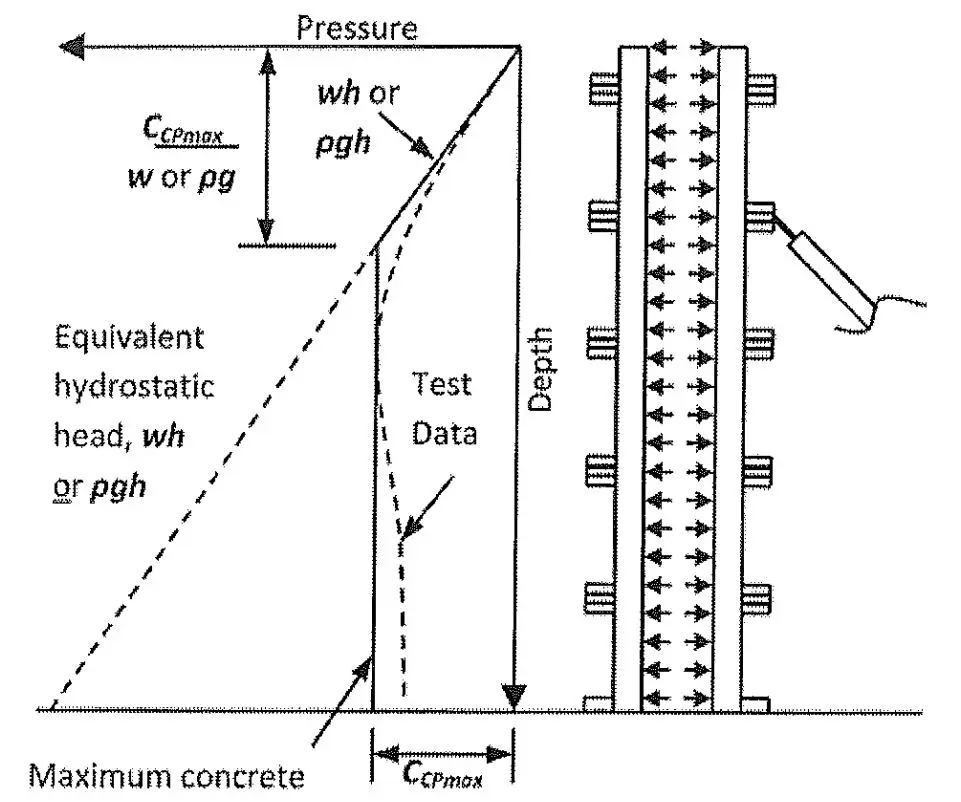

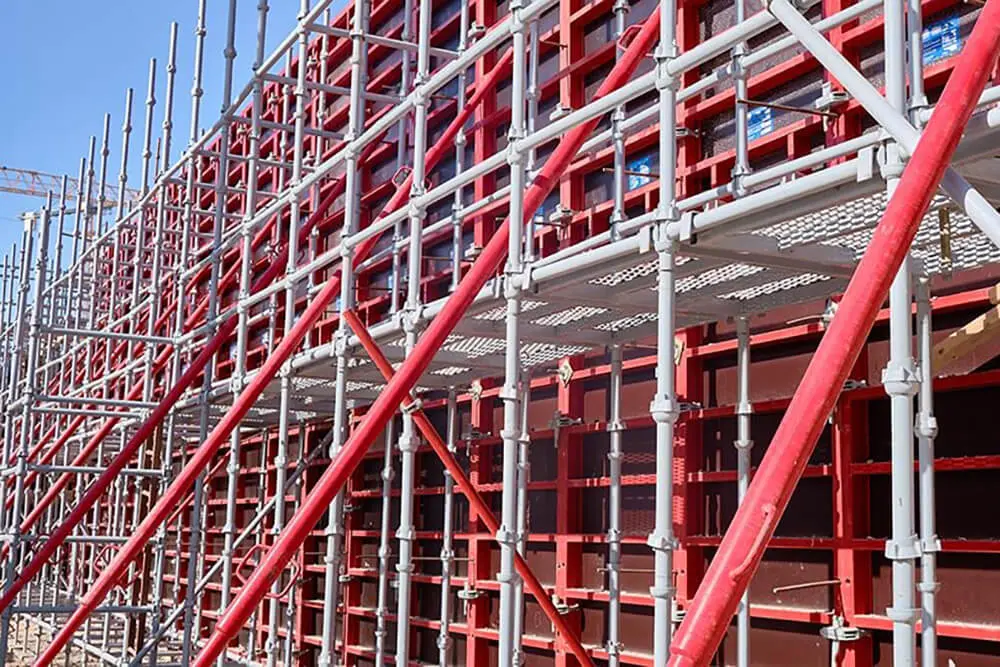

Tünel kalıpta perde için taze beton yanal basıncı hesabında ACI 347R-14 ve DIN 18218:2010 birincil referanstır. TS EN 13670:2009 kalıp tasarımını doğrudan belirlememekle birlikte uygulamaya ilişkin toleransları ve beton yerleştirme koşullarını düzenler.

Normal döküm koşullarında (R ≤ 7 m/saat, T ≥ 5°C) ACI 347R-14 Denklem 4-1:

$$P_{max} = C_w \cdot C_c \cdot \left(7{,}2 + \frac{785 \cdot R}{T + 17{,}8}\right) \quad \text{[kPa]}$$

Üst sınır kontrolü (tam hidrostatik basınç):

$$P_{hidro} = \rho_c \cdot g \cdot H \quad \text{[kPa]}$$

Tasarım basıncı:

$$P_{tasarım} = \min\left(P_{ACI},\; P_{hidro}\right)$$

Parametreler:

• $C_w$ = Beton birim ağırlık katsayısı (normal beton için 1,0)
• $C_c$ = Kimyasal katkı katsayısı (katkısız: 1,0; geciktirici: 1,2)
• $R$ = Beton döküm hızı [m/saat]
• $T$ = Taze beton sıcaklığı [°C]
• $H$ = Döküm yüksekliği [m]

Döşeme kalıbı yük hesabı (yatay yüzey):

$$q_{döşeme} = \gamma_c \cdot h_d + q_{canlı} \quad \text{[kN/m}^2\text{]}$$

$q_{canlı}$ = 2,4 kN/m² (ACI 347R Tablo 4.3; el ile yerleştirme ve yük taşıma varsa 3,6 kN/m²)

SCC (Kendiliğinden Yerleşen Beton) Özel Durumu:

SCC kullanıldığında tam hidrostatik basınç esas alınır ($P = \rho_c \cdot g \cdot H$). Bu, normal betona göre 1,5–2,0 kat daha yüksek kalıp basıncı anlamına gelir. DIN 18218:2010 F4 kıvam sınıfı için tam hidrostatik basınç tasarım değeri olarak alınır.

Saha Notu: Kış mevsiminde (Aralık–Mart) beton sıcaklığı 5°C'nin altına inebilir; priz süresi uzar ve kalıptaki serbest kalma süresi uzatılmalıdır. Yaz sıcağında (T > 30°C) döküm hızı artırılabilir; bu durum yanal basıncı düşürür.

2. Hareketli Kalıp (Traveling / Movable Formwork)

2.1 Uygulama Alanları

Hareketli kalıp sistemleri, uzunluğu boyunca tekrar eden kesitli yapı elemanları için geliştirilmiştir. Her açıklık veya her ring tamamlandığında sistem ilerler ve yeni pozisyonda yeniden kullanılır.

Tablo 4: Uygulama Alanları

2.2 MSS (Movable Scaffolding System / Hareketli İskele Sistemi)

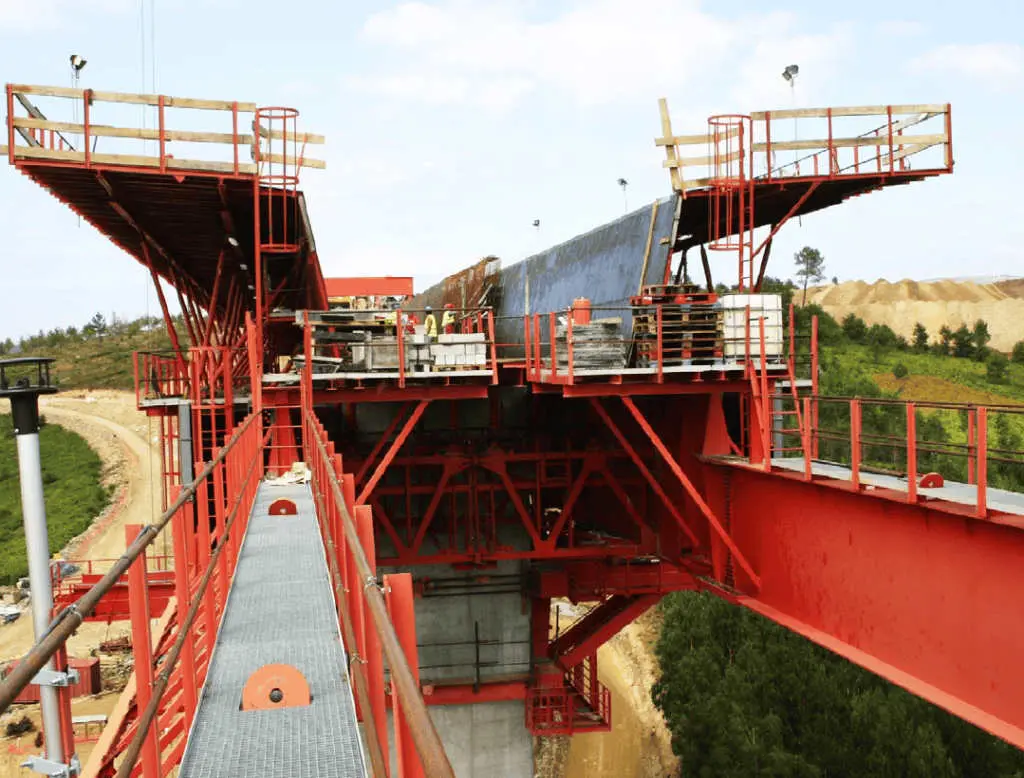

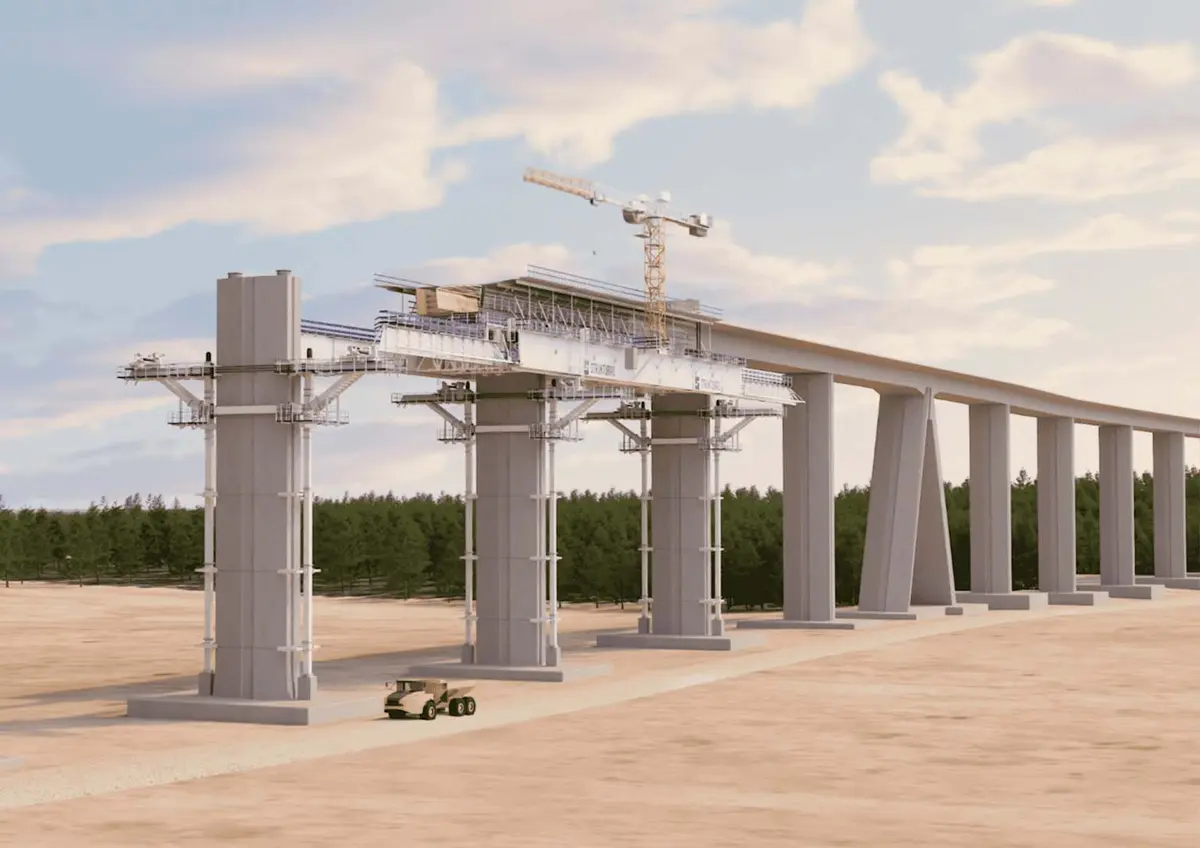

MSS, köprü tabliye dökümleri için tasarlanmış, kendi kendine ilerleyen çelik kafes taşıyıcıdır. Türkiye'de KGM projelerinde (İzmir Çevreyolu, Osmangazi Köprüsü erişim viyadükleri, Kuzey Marmara Otoyolu) ve DSİ altyapı projelerinde yoğun biçimde kullanılmaktadır.

MSS Çeşitleri:

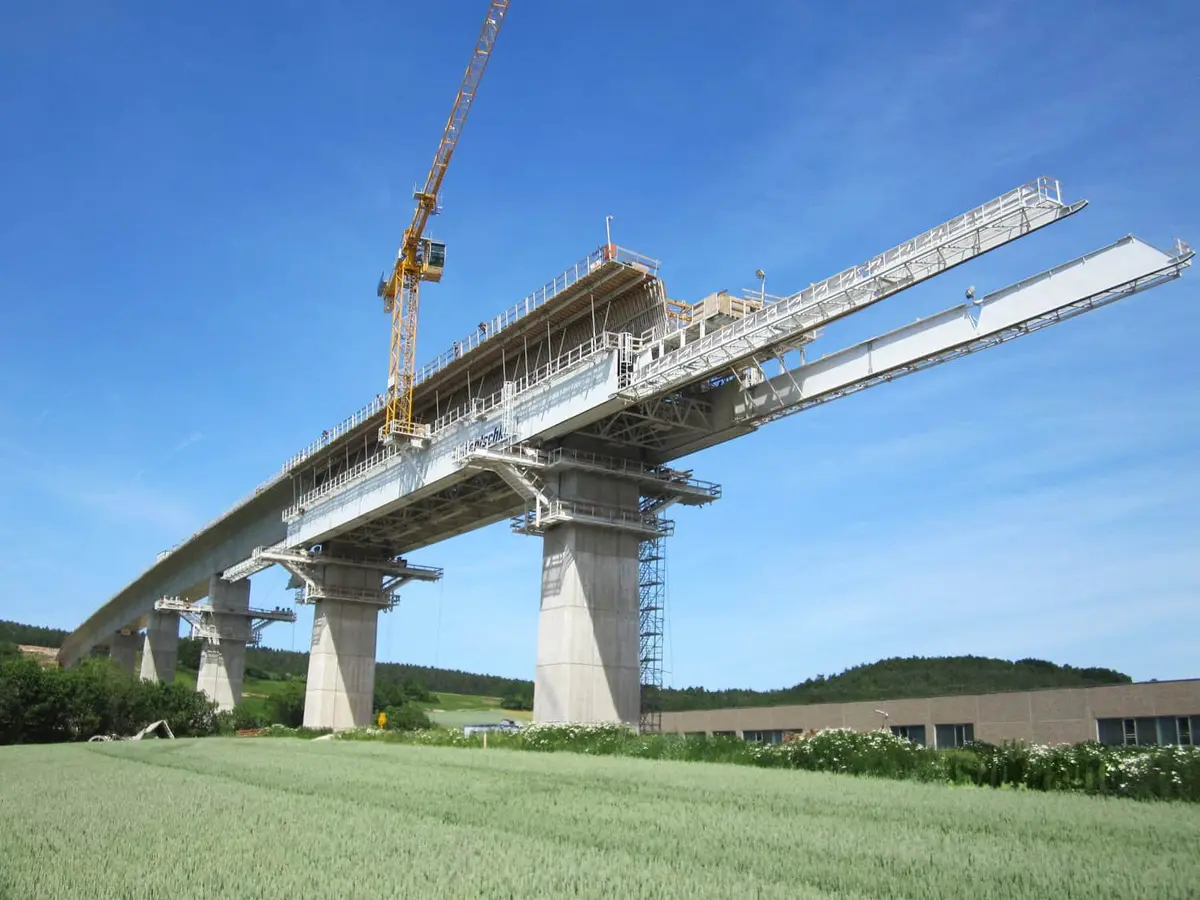

• Üstten Destekli (Overhead Type): Ana kirişler tabliye üstünden ilerler; pier başlıkları üzerine oturur. Tabliye genişliği ≤25 m için tercih edilir.
• Alttan Destekli (Underslung Type): Ana kirişler tabliye altındadır; pier konsol braketlerine oturur. Dar köprüler (genişlik ≤16 m) veya pier bağlantısının zorlu olduğu durumlarda tercih edilir.

Tablo 5: MSS (Movable Scaffolding System / Hareketli İskele Sistemi)

Saha Notu: Türkiye'de özellikle Doğu ve Güneydoğu Anadolu'da sismik yük koşulları (I. ve II. deprem bölgesi) MSS'nin pier bağlantısı braketi tasarımını etkiler. TBDY 2018 Tablo 3.2 kapsamında SDS değeri belirlenerek MSS geçici yük kombinasyonlarına dahil edilmelidir.

Dikkat: MSS sistemlerinde ilerlemeden önce pier başlığı ve braket bağlantısının statik onayı şantiye mühendisliği tarafından verilmelidir. TS EN 12812:2008 Madde 6.2 kapsamında falsework stabilitesi hesaplanmalı ve onaylanmalıdır.

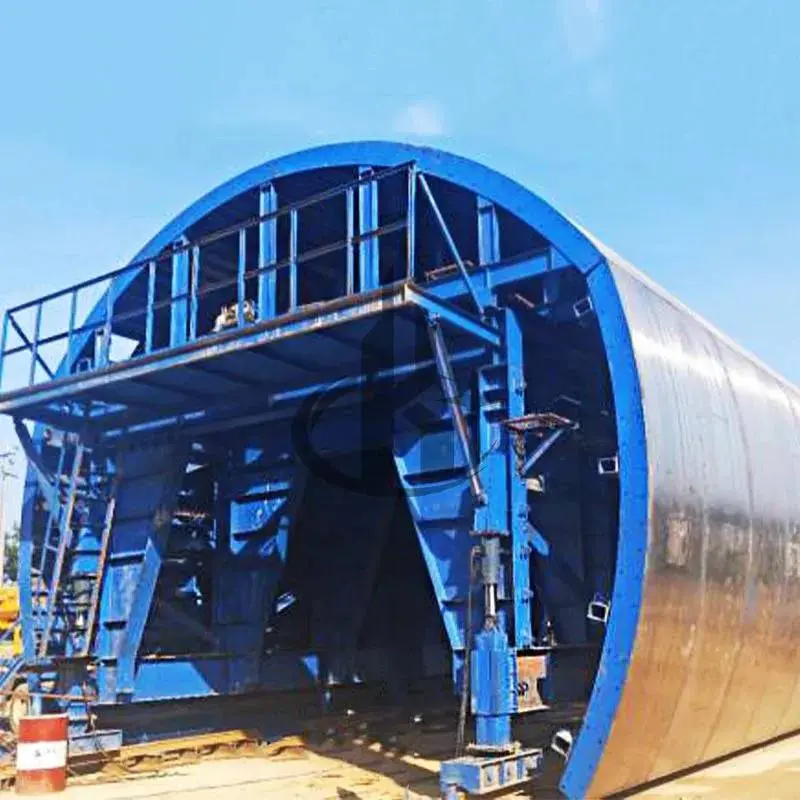

2.3 Tünel Kalıp Arabası (Tunnel Form Trolley)

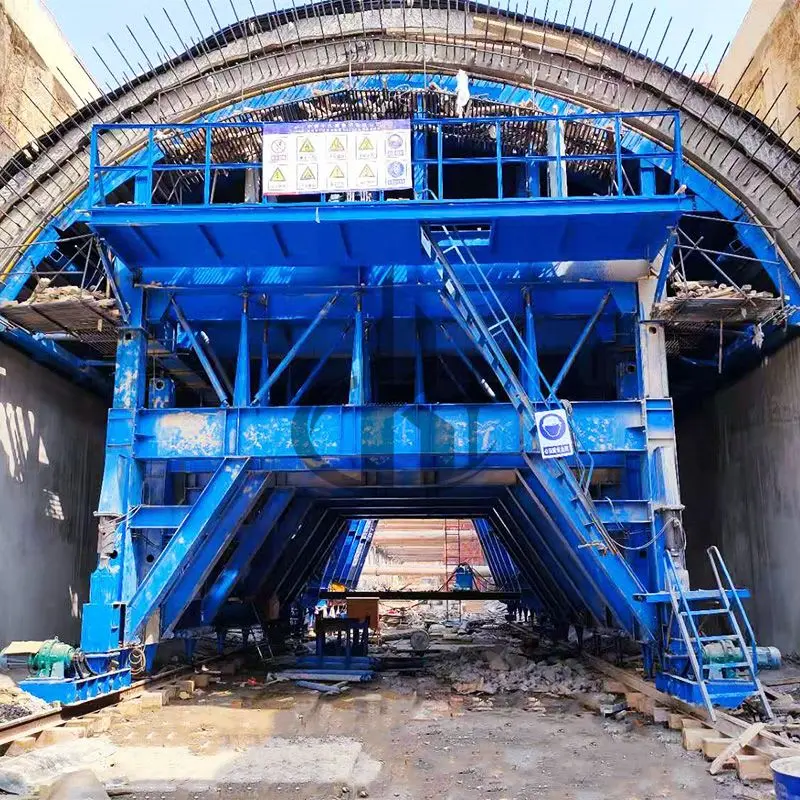

Tünel iç kaplama dökümü için özel tasarlanmış araçtır. Türkiye'de KGM tünellerinde (Bolu Dağı Tüneli, İstanbul–Ankara Hızlı Tren güzergahı tünelleri) ve DSİ su iletim tünellerinde kullanılmaktadır.

Bileşenler:

• Çelik kafes iskelet (yük taşıyıcı ana sistem)
• Çelik veya alüminyum iç yüzey paneli (tünel iç çapına uygun)
• Teleskopik destek kafası (yatay genişletme/daraltma ile demontaj)
• Tekerlek/ray sistemi (tünel zemini üzerinde ilerleme)
• Hidrolik krikolar (yükseklik ve genişlik ayarı)

Tablo 6: Tünel Kalıp Arabası (Tunnel Form Trolley)

Saha Notu: Türkiye'nin depremselliği yüksek bölgelerinde tünel kaplamaları ek sismik yük kontrolleri gerektirir. Bolu Dağı Tüneli deprem sonrası güçlendirme çalışmaları bu gerekliliğin somut göstergesidir.

Dikkat: Tünel kalıp arabasının tünel iç çapına tam uyumu sağlanmalıdır; çap toleransı ±10 mm'yi aşmamalıdır (TS EN 13670:2009 Tablo C.1). Yanlış uyum beton örtü kalınlığını yetersiz kılarak donatı korozyonu riskini artırır.

3. Karşılaştırma: Tünel Kalıbı vs Alüminyum Panel

Tünel kalıbı ve alüminyum panel sistemi arasındaki seçim; proje geometrisine, kat sayısına ve geometrik esneklik ihtiyacına göre yapılır.

Tablo 7: Karşılaştırma: Tünel Kalıbı vs Alüminyum Panel

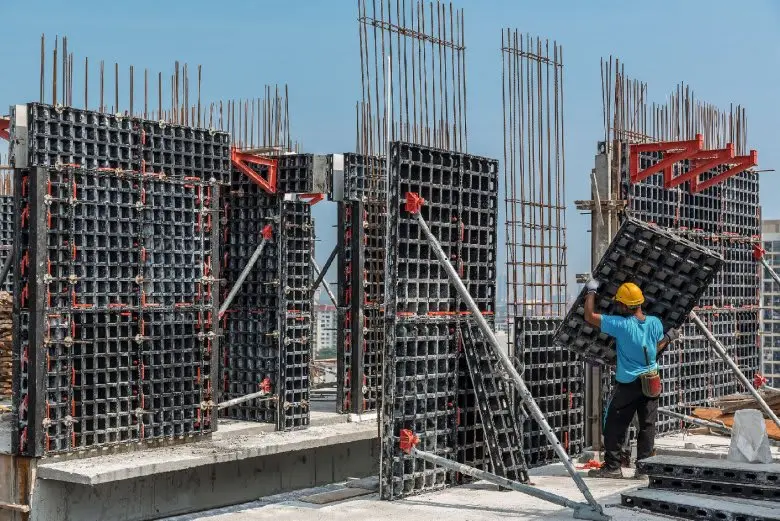

Saha Notu: Türkiye'de alüminyum panel üretimi (MFE Kalıp, MEVA, DOKA TR, PERI TR) son 10 yılda güçlenmiştir; yerel üretim ithalat bağımlılığını azaltmış ve temin süresini kısaltmıştır.

4. Kalıp Toleransları

4.1 TS EN 13670:2009 Toleransları

TS EN 13670:2009, beton yapı uygulamasında izin verilen imalat sapmalarını tanımlamaktadır. Tünel kalıbı ve hareketli kalıp çıktısı olan betonarme yüzeyler için doğrudan uygulanır.

Tablo 8: TS EN 13670:2009 Toleransları

4.2 Türkiye İmar ve Yapı Denetim Mevzuatı

Kalıp sistemlerinin kullanımı, 3194 Sayılı İmar Kanunu ve 4708 Sayılı Yapı Denetimi Hakkında Kanun kapsamında yapı denetim kuruluşları tarafından denetlenir. İş güvenliği gereklilikleri 6331 Sayılı İş Sağlığı ve Güvenliği Kanunu'na tabidir.

Dikkat: 4708 Sayılı Yapı Denetimi Kanunu kapsamında yapı denetim firmaları her katta kalıp söküm raporunu imzalamalıdır. Beton kür numunesi sonuçları raporlanmadan kalıp söküm izni verilemez.

5. Beton Yanal Basıncı — Derinlemesine Analiz

5.1 Hesap Yöntemleri Karşılaştırması

Tünel kalıbı ve hareketli kalıp uygulamalarında taze beton yanal basıncı üç farklı yöntemle hesaplanabilir. Her yöntemin uygulama koşulu ve sınırlamaları farklıdır; doğru yöntemin seçimi kritik önem taşır.

Tablo 9: Hesap Yöntemleri Karşılaştırması

SCC için tam hidrostatik basınç gerekçesi:

SCC'lar akıcı kıvamları nedeniyle kalıba neredeyse tam hidrostatik basınç uygular. THBB Akademi araştırmalarına göre laboratuvar koşullarında çökme-yayılması 57–66 cm olan SCC'ların kalıp basınçları hidrostatik basıncın %87–90'ı arasında ölçülmüştür. Alttan pompalama durumunda ise basınç normal dökümün 2 katına çıkabilir.

Dikkat: DIN 18218:2010'a göre F4 kıvam sınıfı (akıcı beton, akma sınırı ≈ 0 kPa) için her durumda tam hidrostatik basınç esas alınır.

5.2 Döküm Hızı ile Yanal Basınç İlişkisi

Döküm hızı arttıkça yanal basınç da artar; ancak bu artış tam hidrostatik değerle sınırlanır. T = 20°C, $C_w = C_c = 1{,}0$ sabit tutulduğunda:

Tablo 10: Döküm Hızı ile Yanal Basınç İlişkisi

6. Maliyet ve Birim Fiyat Referansları

6.1 Çevre ve Şehircilik Bakanlığı Birim Fiyatları (2025)

Tablo 11: Çevre ve Şehircilik Bakanlığı Birim Fiyatları (2025)

Saha Notu: 2025 yılı birim fiyat listesi her yıl Ocak–Şubat ayında güncellenmektedir. Tünel kalıbı kira bedelleri ve MSS mobilizasyon maliyetleri birim fiyat pozlarına girmeyip serbest rekabet anlaşması konusudur. İller Bankası 2025 birim fiyatlarında C25/30 hazır beton 3.445 ₺/m³ olarak belirlenmiştir.

7. Türkiye Saha Koşulları ve Mevzuat

7.1 Deprem Etkisi (TBDY 2018)

Türkiye'nin büyük bölümü birinci veya ikinci deprem bölgesi içindedir; bu durum kalıp sistemleri ve taşıyıcı döküm elemanlar için ek yük kombinasyonu gereklilikleri doğurur.

Tablo 12: Deprem Etkisi (TBDY 2018)

MSS ve tünel kalıp arabalarının geçici taşıyıcı sistem olarak sismik bölgelerde kullanımında TBDY 2018 Tablo 3.2'deki SDS parametresi gözetilmelidir.

7.2 İklim Koşulları

Tablo 13: İklim Koşulları

7.3 Zemin Koşulları

Türkiye'de yaygın zemin tipleri ve tünel/MSS ilişkisi:

• Alüvyon (ZD–ZE sınıfı): İstanbul, Adapazarı, İzmir delta ovaları — yüksek SDS, kazık temel zorunlu olabilir
• Kireçtaşı ve dolomit (ZB–ZC): İç Anadolu, Toroslar — stabil, tünel kazısı uygun
• Marn (ZC–ZD): Ankara, Kütahya çevresi — şişme riski, drenaj önlemleri gerekir
• Volkanik tüf (ZB–ZC): Orta Anadolu — karşılaştırmalı düşük dayanım, detaylı araştırma gerekir

8. Sık Yapılan Hatalar

Tablo 14: Sık Yapılan Hatalar

9. Örnek Problemler

Problem 1 — Kolay

Senaryo: 3,0 m yüksekliğinde tünel kalıbı perde duvarı; döküm hızı $R = 1{,}2$ m/saat, beton sıcaklığı $T = 20°C$, normal ağırlıklı beton, katkısız ($C_w = 1{,}0$, $C_c = 1{,}0$).

İstenen: Tasarım yanal basıncı (kPa) ve 1 m kalıp pafta genişliğindeki toplam kuvvet (kN/m)

Çözüm:

Adım 1 — ACI 347R-14 Denklem 4-1:

$$P_{ACI} = C_w \cdot C_c \cdot \left(7{,}2 + \frac{785 \times R}{T + 17{,}8}\right)$$ $$P_{ACI} = 1{,}0 \times 1{,}0 \times \left(7{,}2 + \frac{785 \times 1{,}2}{20 + 17{,}8}\right) = 7{,}2 + \frac{942}{37{,}8} = 7{,}2 + 24{,}9 = 32{,}1 \text{ kPa}$$

Adım 2 — Tam hidrostatik basınç üst sınırı:

$$P_{hidro} = \rho_c \cdot g \cdot H = 2.400 \times 9{,}81 \times 3{,}0 = 70{,}6 \text{ kPa}$$

Adım 3 — Tasarım basıncı:

$$P_{tasarım} = \min(32{,}1;\; 70{,}6) = 32{,}1 \text{ kPa}$$

Adım 4 — Toplam kuvvet (1 m pafta, üçgen dağılım):

$$F_{toplam} = \frac{P_{tasarım} \times H}{2} = \frac{32{,}1 \times 3{,}0}{2} = 48{,}2 \text{ kN/m}$$

Sonuç: Tasarım basıncı $P = 32{,}1$ kPa, toplam kuvvet $F = 48{,}2$ kN/m.

Kontrol: $P_{ACI} < P_{hidro}$ → formül geçerli, hidrostatik sınır aşılmamış.

Problem 2 — Orta

Senaryo: 4,2 m yüksekliğinde perde duvar; SCC (Kendiliğinden Yerleşen Beton) kullanılıyor; $T = 18°C$, $R = 3{,}5$ m/saat, $\rho_c = 2.400$ kg/m³. Kalıp pafta genişliği 1,2 m, perde 250 mm kalınlıkta (TBDY 2018 Madde 7.6.1.2 minimum).

İstenen: (a) ACI ve tam hidrostatik basıncı karşılaştır; (b) DIN 18218:2010 F4 kıvam için tasarım basıncı; (c) 1,2 m pafta üzerine etkiyen toplam yük (kN)

Çözüm:

Adım 1 — ACI 347R-14 Denklem 4-1:

$$P_{ACI} = 1{,}0 \times 1{,}0 \times \left(7{,}2 + \frac{785 \times 3{,}5}{18 + 17{,}8}\right) = 7{,}2 + \frac{2.747{,}5}{35{,}8} = 7{,}2 + 76{,}7 = 83{,}9 \text{ kPa}$$

Adım 2 — Tam hidrostatik basınç:

$$P_{hidro} = 2.400 \times 9{,}81 \times 4{,}2 = 98{,}9 \text{ kPa}$$

Adım 3 — ACI formülü $P_{ACI} > P_{hidro}$ → $P_{ACI}$ sınırlanır; tasarım basıncı = $P_{hidro}$ = 98,9 kPa

Adım 4 — DIN 18218:2010 F4 kıvam sınıfı (SCC): Priz başlangıcından önce tam hidrostatik basınç esas alınır → $P_{DIN} = P_{hidro}$ = 98,9 kPa

Adım 5 — 1,2 m pafta üzerine etkiyen yük (üçgen dağılım):

$$F = \frac{P_{tasarım} \times H}{2} \times b = \frac{98{,}9 \times 4{,}2}{2} \times 1{,}2 = 207{,}7 \times 1{,}2 = 249{,}2 \text{ kN}$$

Sonuç: SCC için tasarım basıncı 98,9 kPa (tam hidrostatik), 1,2 m pafta toplam yük 249,2 kN.

Kontrol: Normal betona göre (Problem 1: 32,1 kPa) SCC yaklaşık 3,1 kat daha yüksek basınç üretmektedir. Mevcut kalıp sistemi bu basınca dayanıklı değilse yeniden boyutlandırılmalıdır.

Problem 3 — Zor

Senaryo: KGM ihalesine konu olan 6 açıklıklı betonarme viyadük inşaatı. Açıklıklar eşit: $L = 45$ m. Tabliye genişliği $B = 13{,}5$ m, tabliye beton kalınlığı ortalama $h_t = 0{,}30$ m, $\rho_c = 2.500$ kg/m³. MSS sistemi overhead tipi seçilmiştir. Döküm hızı $R = 1{,}0$ m/saat, beton sıcaklığı $T = 22°C$.

Canlı yük: $q = 3{,}6$ kN/m², MSS kendi ağırlığı: $G_{MSS} = 180$ ton.

İstenen:

1. Tabliye beton ağırlığı (kN)
2. MSS üzerine etkiyen toplam tasarım yükü (kN)
3. Pier braket yatay mesnet tepkisi ($H_{braket}$) — basitleştirilmiş hesap
4. 6 açıklık için minimum toplam program süresi (gün)

Çözüm:

Adım 1 — Tabliye beton ağırlığı:

$$G_{beton} = \rho_c \cdot g \cdot B \cdot L \cdot h_t = 2.500 \times 9{,}81 \times 13{,}5 \times 45 \times 0{,}30$$ $$G_{beton} = 2.500 \times 9{,}81 \times 182{,}25 = 4.468{,}4 \text{ kN} \approx 4.470 \text{ kN}$$

Adım 2 — Canlı yük:

$$Q_{canlı} = q \times B \times L = 3{,}6 \times 13{,}5 \times 45 = 2.187 \text{ kN}$$

Adım 3 — MSS kendi ağırlığı:

$$G_{MSS,kN} = 180 \times 9{,}81 = 1.765{,}8 \text{ kN}$$

Adım 4 — MSS toplam tasarım yükü (yük faktörü $\gamma_Q = 1{,}5$, TS EN 12812:2008 Madde 5.3):

$$F_{tasarım} = 1{,}5 \times (G_{beton} + G_{MSS,kN}) + 1{,}5 \times Q_{canlı}$$ $$F_{tasarım} = 1{,}5 \times (4.470 + 1.766) + 1{,}5 \times 2.187 = 9.354 + 3.280 = 12.634 \text{ kN}$$

Adım 5 — Pier braket yatay tepkisi (basitleştirilmiş: çarpraz braket, açı $\alpha = 60°$):

$$H_{braket} = F_{tasarım} \times \tan(30°) = 12.634 \times 0{,}577 = 7.290 \text{ kN}$$

Bu değer sadece yaklaşık bir değerlendirmedir; gerçek projeksiyon imalatçı statik hesabıyla belirlenir.

Adım 6 — Program süresi (standart MSS döngüsü = 5 gün/açıklık):

$$t_{toplam} = 6 \text{ açıklık} \times 5 \text{ gün/açıklık} = 30 \text{ gün}$$

Sonuç:

• Beton ağırlığı: 4.470 kN (~456 ton)
• MSS tasarım yükü: 12.634 kN
• Pier braket yatay tepkisi (yaklaşık): 7.290 kN
• 6 açıklık minimum program süresi: 30 gün (+ mobilizasyon ve demobilizasyon)

Kontrol: MSS sistemi 180 ton kendi ağırlığındadır; tabliye beton ağırlığı 456 ton ise bu MSS kendi ağırlığından bağımsız bir veri olup imalatçı kapasitesi onaylanmalıdır (standart MSS döküm kapasitesi 500–2.000 ton/açıklık).

İlgili Standartlar ve Kaynaklar

1. TS EN 13670:2009. Beton Yapıların Uygulanması. TSE, Ankara.
2. TS EN 12812:2008. Falsework — Performance Requirements and General Design. TSE, Ankara.
3. TS EN 12811-1:2003. Temporary Works Equipment — Part 1: Scaffolds. TSE, Ankara.
4. TBDY 2018. Türkiye Bina Deprem Yönetmeliği. Çevre ve Şehircilik Bakanlığı, Ankara.
5. TS 500:2000. Betonarme Yapıların Tasarım ve Yapım Kuralları. TSE, Ankara.
6. ACI 347R-14. Guide to Formwork for Concrete. American Concrete Institute.
7. DIN 18218:2010-01. Frischbetondruck auf lotrechte Schalungen. DIN, Berlin.
8. THBB Akademi (2009). Kendiliğinden Yerleşen Betonlar. THBB, İstanbul.
9. PERI GmbH (2022). Tunnel Formwork Systems Technical Manual. Weißenhorn.
10. Doka GmbH (2021). MSS Systems — Movable Scaffolding Systems Technical Data. Amstetten.
11. fib Bulletin 30 (2005). Precast Concrete Bridges and Infrastructure. fib, Lausanne.
12. KGM (2019). Köprü ve Viyadük MSS Uygulama Şartnamesi. KGM, Ankara.
13. İller Bankası A.Ş. (2025). 2025 Yılı Altyapı Tesisleri Birim Fiyatları. Ankara.
14. Subaşı, S. (2009). Betonarme Perde Kalıpların Bilgisayar Destekli Tasarımı. KTÜ Yüksek Lisans Tezi. Bölüm 2.5.

Kaynakça

1. İlgili Türk Standartları (TS) ve Avrupa Normları (EN)
2. TBDY 2018 — Türkiye Bina Deprem Yönetmeliği
3. İlgili ders kitapları ve teknik kaynaklar

Not: Bu makale eğitim amaçlıdır. Projelerde güncel yönetmelik ve standartlara başvurunuz.
