Alüminyum Kalıp vs Ahşap Kalıp Karşılaştırması

Özet

Alüminyum panel kalıp ve ahşap kalıp, betonarme inşaatın iki temel geçici yapı sistemidir. Bu makale; DIN 18218:2010-01, TS EN 13670:2009 ve ACI 347R-14 standartları çerçevesinde her iki sistemi maliyet, hız, yüzey kalitesi, esneklik, iş güvenliği ve çevresel etki gibi kriterlerde karşılaştırmaktadır. Türkiye koşullarına özgü başa baş analizi, TOKİ tünel kalıp uygulamaları, kış betonu riskleri ve birim fiyat referansları da sunulmaktadır. Sistem seçimi; proje tekrar sayısı (≥ 20 kat → alüminyum), kat planı düzeni, bütçe ve teslim süresi koşullarına bağlıdır.

1. Sistem Tanımları

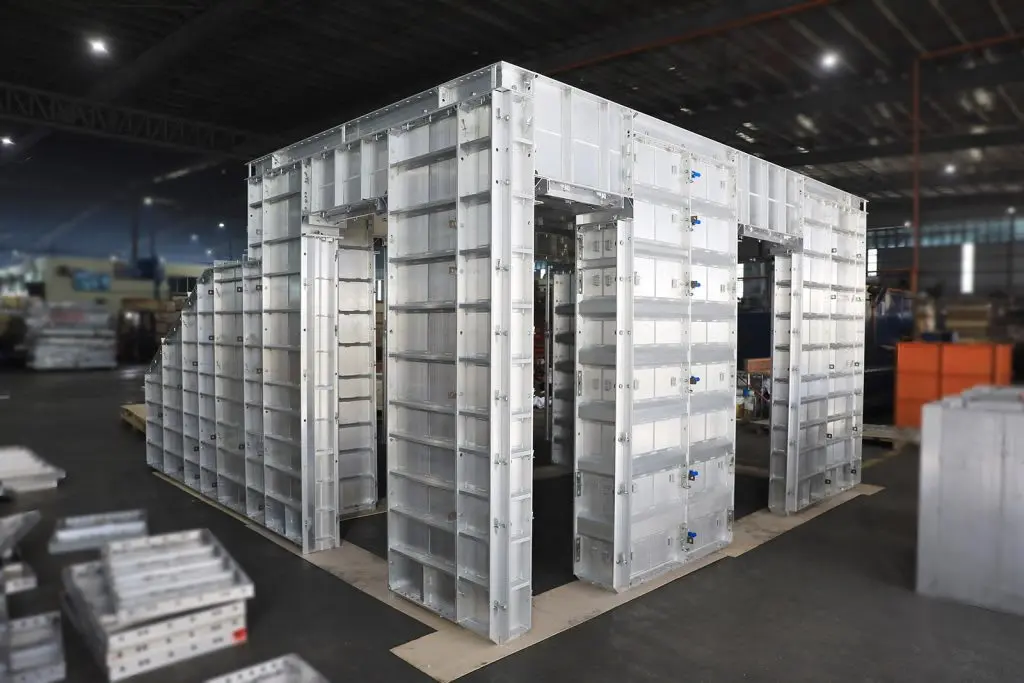

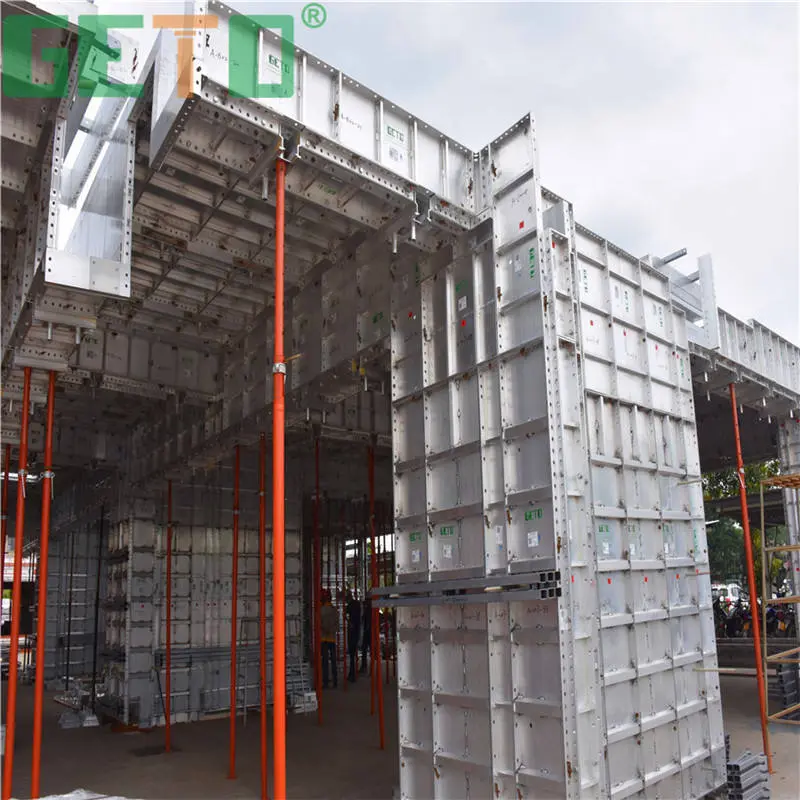

1.1 Alüminyum Panel Kalıp (MIVAN / Allform / Alphadeck vb.)

Alüminyum ekstrudüzyon profil ve levhalardan üretilen modüler kalıp sistemi. Kolon, perde, kiriş ve döşeme kalıpları entegre çalışır. Modül boyutları genellikle 60 cm genişlik aralıkları, 30 cm yükseklik artışları ile belirlenir (sisteme göre değişir). Kullanılan alaşım tipik olarak 6061-T6 olup üreticilerin teknik veri sayfalarında akma dayanımı yaklaşık 240 MPa, çekme dayanımı yaklaşık 260 MPa ve yoğunluğu yaklaşık 2,70 g/cm³ olarak verilir; kesin değerler imalatçı sertifikasıyla teyit edilmelidir.

Bileşenler:

• Yüzey paneli (alüminyum, 3–4 mm et kalınlığı)
• Korno (corner piece) ve dolgu paneli
• Pim ve kama bağlantı sistemi
• Tirant (form tie) ve plastik konik
• Döşeme iskelesi (prop ve bağlantı)

Saha Notu (Türkiye): TOKİ bünyesinde yürütülen toplu konut projelerinde alüminyum tünel kalıp sistemi yaygın biçimde kullanılmaktadır. TOKİ Başkanlığı, 2023 Kahramanmaraş depremlerinde kendi projelerinde hasarsızlık performansını tünel kalıp sisteminin "taşıyıcı elemanlarının fazlalığı" ile ilişkilendirmiştir.

1.2 Ahşap Kalıp (Geleneksel / Plywood Destekli)

Kerestelik ahşap (çam, ladin) dikme ve kirişler üzerine gerilmiş fenol kaplı plywood yüzey. Özel geometrilere uyum yüksek, yeniden kullanım sınırlıdır. Plywood yüzey olarak kullanılacak kontrplaklar TS EN 13986:2004 (Yapı Amacıyla Kullanılan Ahşap Esaslı Paneller) kapsamındaki sınıflandırmaya göre seçilir; kalıp uygulamasında dış mekân koşullarına dayanıklı (WBP / PF tutkal), EN 636-3 sınıfına yakın performanslı ve genellikle 18 mm ve üzeri kalınlıkta kontrplak tercih edilir; kesin kalınlık ve sınıf imalatçı teknik verisi ve proje şartnamesiyle doğrulanmalıdır.

Bileşenler:

• Fenol kaplı plywood (18–21 mm; 600–700 kg/m³)

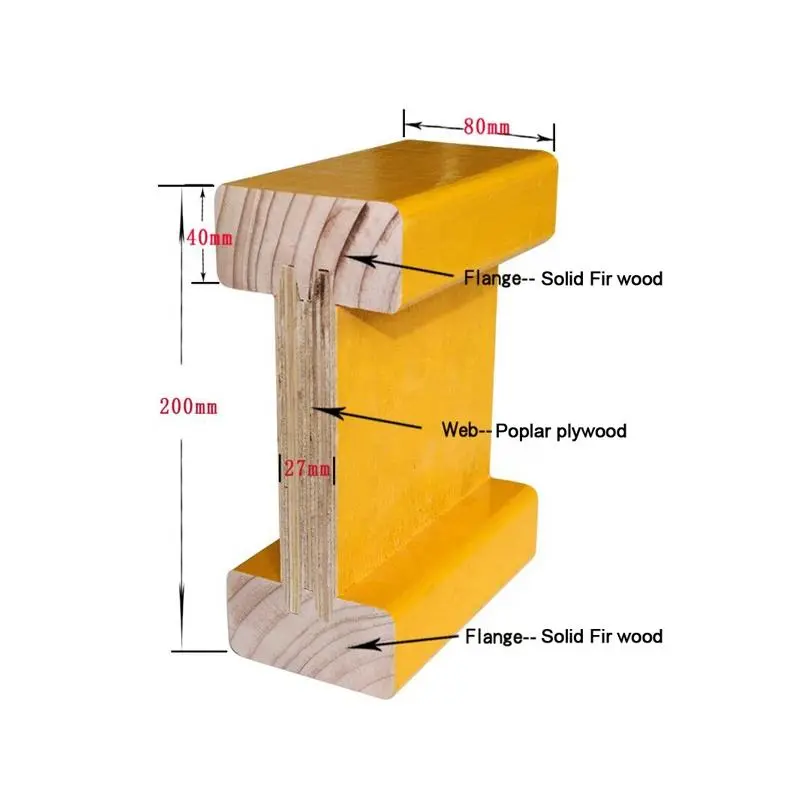

• H20 ahşap kiriş (200 mm yükseklik; ladin flanş + kavak kontrplak gövde; 14,0 kN kesme kapasitesi)
• Kereste veya çelik dikme (UPN profil)
• Kuşak profili (çift UPN 80 veya ahşap)
• Tirant (form tie) — snap-tie, she-bolt veya pull-out tipleri
• Eğik payanda (push-pull prop)

Dikkat: Plywood kalıpta kullanılan kontrplak CE belgeli olmalı, dış mekân koşullarına dayanıklı (WBP/PF tutkal) ve EN 636-3 sınıfına yakın performanslı, genellikle en az 18 mm kalınlıkta seçilmelidir (kesin değer imalatçı teknik verisiyle teyit edilir). Standart altı plywood kullanımı şişme, deformasyon ve beton yüzey kusurlarına yol açar; TS EN 13670:2009 Madde 8.8 (Yüzey İşlemi) ve Madde 10.7 (Yüzey ve Kenar Düzgünlüğü) yüzey toleranslarına ilişkin hükümleri içerir.

2. Karşılaştırma Tablosu

Aşağıdaki tablo, iki sistemi teknik ve ekonomik açıdan kapsamlı biçimde karşılaştırmaktadır. Değerler, proje büyüklüğü ve ekip deneyimine göre değişkenlik gösterebilir.

Saha Notu (Türkiye): Alüminyum kalıp sisteminde 7 günlük kat döngüsü, özellikle toplu konut projelerinde başarıyla uygulanmaktadır. Geleneksel yöntemlerde bu süre 14–21 güne çıkmaktadır. Bu hız farkı, 30 katlı bir projede yaklaşık 3 aylık zaman kazancına dönüşmektedir.

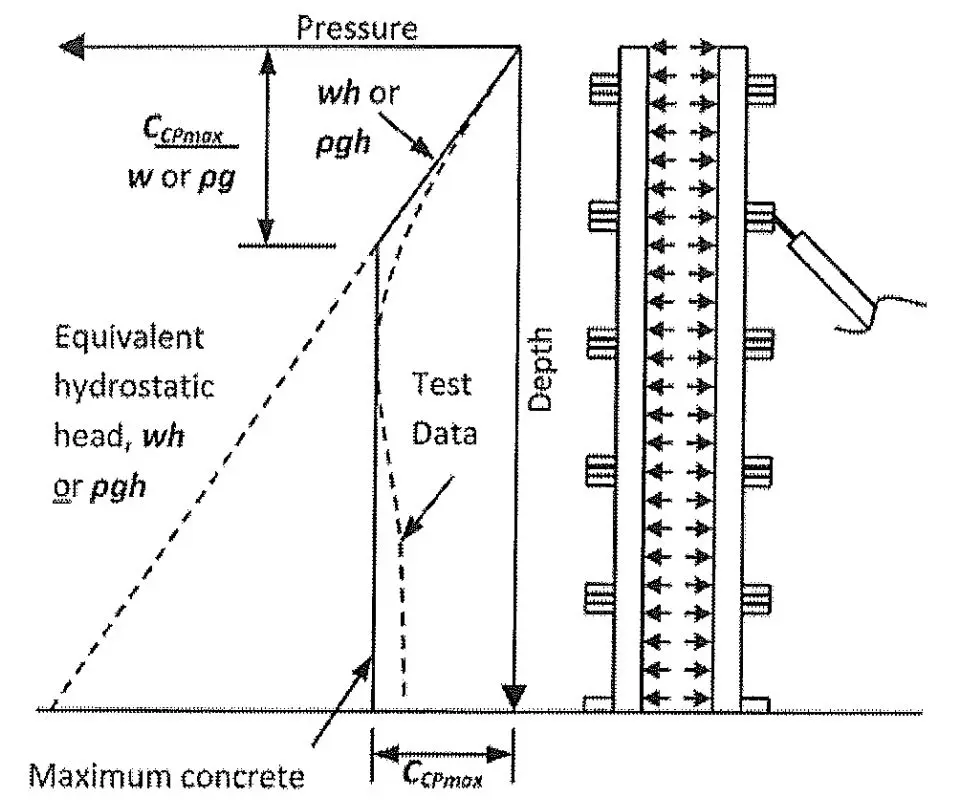

3. Kalıp Tasarımı: Yanal Beton Basıncı Formülleri

Kalıp tasarımında en kritik parametre taze betonun kalıba uyguladığı yanal (yatay) basınçtır. Bu basınç; döküm hızı, beton sıcaklığı, priz süresi ve kıvama bağlıdır. Her iki kalıp sisteminin tirant aralıkları ve profil boyutları bu basınca göre belirlenir.

3.1 ACI 347R-14 Yöntemi (Perde Duvarlar)

ACI 347R-14 Bölüm 4, düşey kalıplar için yanal beton basıncını iki durumda hesaplar. Döküm hızı $R$ (m/h) ve beton sıcaklığı $T$ (°C) belirleyici değişkenlerdir.

Durum 1 — Düşük döküm hızı ($R\le 2,1$ m/h, $H\le 4,2$ m):

$$P_{max}=C_w\cdot C_c\cdot \left(7,2+\frac{785R}{T+17,8}\right)[\text{kPa}]$$

Durum 2 — Yüksek döküm hızı ($2,1$ m/h $<R\le 4,5$ m/h veya $H>4,2$ m):

$$P_{max}=C_w\cdot C_c\cdot \left(7,2+\frac{1156}{T+17,8}+\frac{244R}{T+17,8}\right)[\text{kPa}]$$

Burada $C_w$ = beton birim ağırlık katsayısı (normal beton = 1,0); $C_c$ = katkı kimya katsayısı (katkısız = 1,0); $R$ = döküm hızı (m/h); $T$ = beton sıcaklığı (°C).

Sınır koşullar: $P_{min}=30C_w$ kPa; $P_{max}\le {\gamma }_c\cdot H$ (hidrostatik üst sınır).

3.2 DIN 18218:2010-01 Yöntemi (Perde ve Kolon)

DIN 18218:2010-01 Almanya kökenli bir standarttır; Türkiye'de TS karşılığı henüz bulunmamakla birlikte İMO teknik kılavuzlarında ve sektörel uygulamalarda referans olarak kullanılmaktadır. Standart, taze beton kıvam sınıflarını F1–F4 ve SCC (Kendiliğinden Yerleşen Beton) olarak ayırır.

Maksimum yanal basınç, döküm hızı $v$ (m/h) ile priz alma süresi $t_E$ (h) çarpımına bağlıdır:

$${\sigma }_{hk,max}={\gamma }_c\cdot v\cdot t_E[{\text{kN/m}}^2]$$

Burada ${\gamma }_c$ = taze beton birim ağırlığı (standart: 25 kN/m³); $v$ = döküm hızı (m/h); $t_E$ = priz alma süresi (h).

Saha Notu (Türkiye): İMO Kalıp ve Kalıp İskele Teknik Kılavuzu (İMO Yayın No: 15, 2015) ve İKSD Kalıp Rehberi (2024), DIN 18218'i döküm hızı hesabı için birincil kaynak olarak kullanmaktadır. Türk şantiyelerinde yaygın döküm hızı 1,5–2,5 m/h aralığında seyreder; bu değerler alüminyum panel sisteminin tipik çalışma basıncı olan 40–80 kPa kapasitesi içinde kalır.

Dikkat: DIN 18218, standart dahili vibratör kullanımı için geçerlidir; dış vibratör etkin vibrasyon derinliğini artırabileceğinden bu durumda daha muhafazakâr bir yaklaşım önerilir. Kendiliğinden yerleşen beton (SCC) için ACI 347R-14 Madde 4.2.2.2, ölçüm veya deneyimle aksi gösterilmedikçe tasarımda tam hidrostatik basıncın (${\gamma }_c\cdot H$) esas alınmasını önerir; kalıp buna göre tasarlanmalıdır.

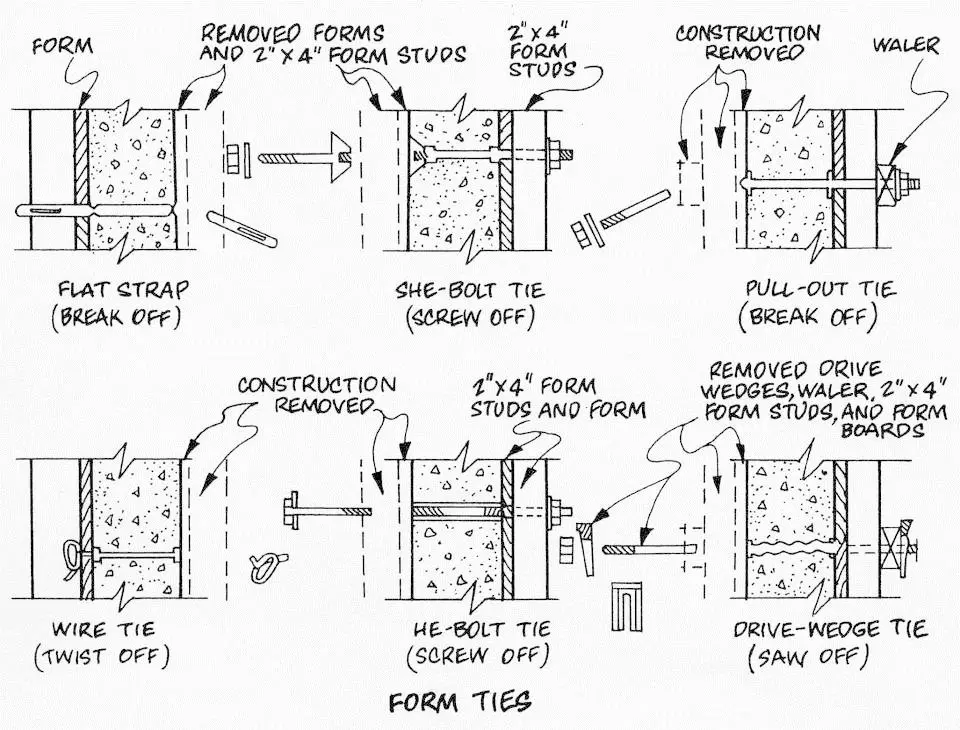

3.3 Tirant Sistemleri

Kalıp içindeki yanal basınca karşı koyacak tirantlar, iki kalıp yüzeyi arasında çekme elemanı görevini üstlenir. Tirant tipi seçimi hem hesap hem de beton yüzey kalitesini doğrudan etkiler.

4. Maliyet Analizi

4.1 Birim Maliyet Karşılaştırması

Maliyetin doğru değerlendirilebilmesi için hem ilk yatırım hem de toplam yaşam döngüsü maliyeti ele alınmalıdır. Alüminyum kalıbın yüksek ilk yatırımı, yeterli tekrar sayısına ulaşılması koşuluyla (tipik olarak 250–500+ kullanım aralığında) zamanla geri kazanılabilir; gerçek geri kazanım süresi proje ölçeğine ve tekrar sayısına bağlıdır.

20+ kat tekrarlı projelerde alüminyum panel sistemi, ahşap kalıba göre toplam maliyette %40–60 tasarruf sağlar.

4.2 Seçim Karar Matrisi

Hem teknik hem de ekonomik kriterlerin bir arada değerlendirilmesi için aşağıdaki matris kullanılabilir.

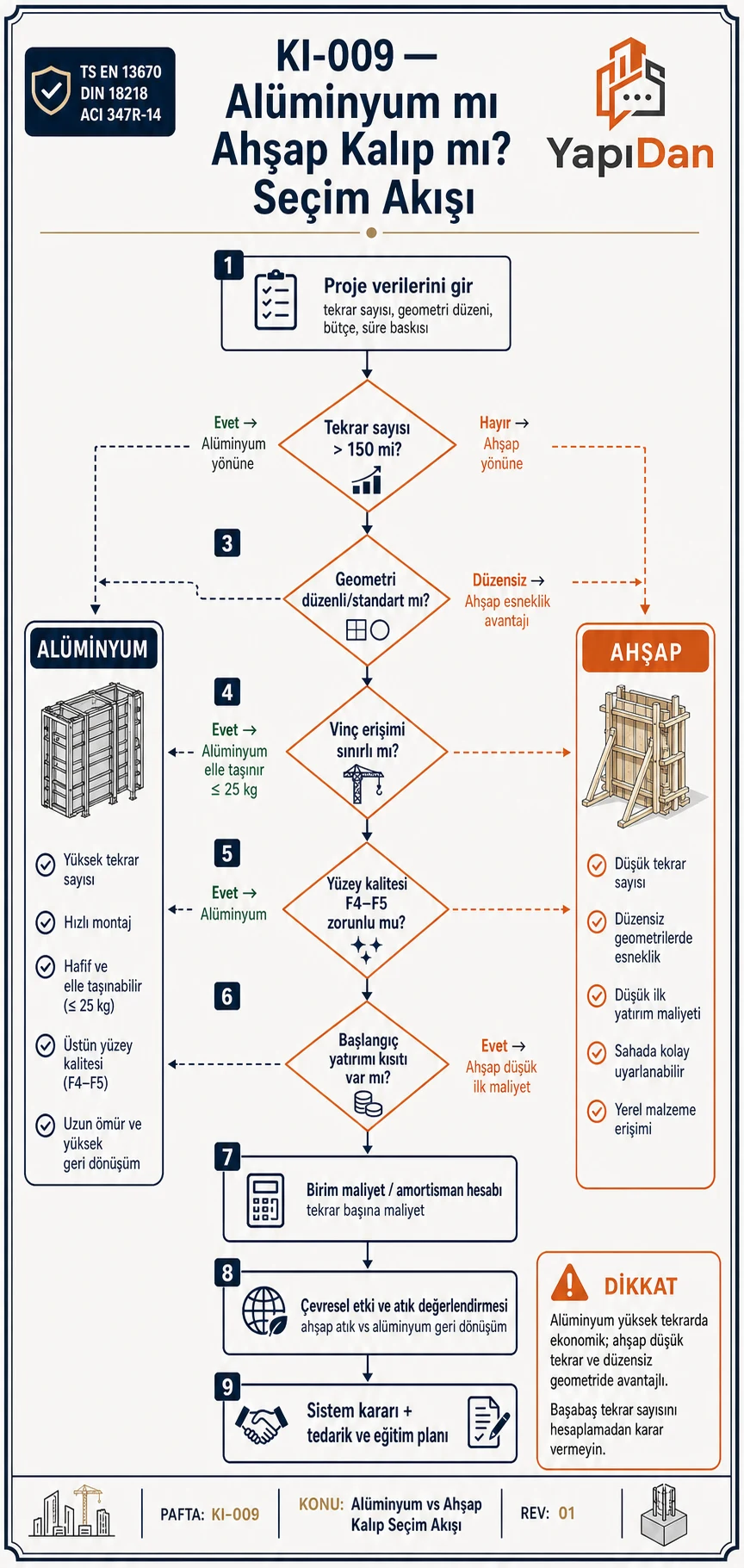

5. Kalıp Sistemi Seçim Akışı

Proje mühendisi için en uygun kalıp sistemini belirlemek amacıyla aşağıdaki karar diyagramı hazırlanmıştır. Diagram; kat adedi, plan geometrisi, yüzey kalitesi gereksinimi ve bütçe gibi dört ana kritere dayanmaktadır.

6. Kalıp Söküm Koşulları

6.1 TS EN 13670:2009 Söküm Kriterleri

Kalıp sökümü, betonun belirli dayanım eşiklerine ulaşması koşuluna bağlıdır. Çok erken söküm; beton yüzeyinde hasar, boyutsal sapma ve taşıma kapasitesi yetersizliğine yol açar. TS EN 13670:2009 Madde 5.7 (söküm ve iskele kaldırma), kalıpların yalnızca beton aşağıdaki koşulları sağladığında sökülebileceğini belirtir:

• Sökümden kaynaklanan yüzey hasarına karşı yeterli dayanım
• Söküm anındaki yüklere karşı taşıma kapasitesi
• Belirtilen sehim sınırını aşmayacak rijitlik
• İklim etkilerinden (don, vb.) korunmak için yeterli dayanım

Dikey (perde, kolon) kalıplar için beton yüzeyinin sektör uygulamasında tipik olarak aranan yaklaşık 5 MPa basınç dayanımına ulaşması sökümün başlangıç koşulu kabul edilir; kesin eşik proje şartnamesi ve sorumlu mühendis onayına tabidir. Yatay kalıplar (döşeme, kiriş) için söküm koşulları özel hesap veya deneysel doğrulama gerektirir.

6.2 Türkiye Kış Betonu Koşulları

TS 1248 (Soğuk Havada Beton) standardına göre; birbirini izleyen 3 günde günlük ortalama hava sıcaklığının +5°C'nin altına düşmesi "soğuk hava koşulu" olarak tanımlanır. Bu durumda:

• Taze beton sıcaklığı –4°C'nin altına düşerse don tehlikesi oluşur
• Don gerçekleşirse 28 günlük beton basınç dayanımı %50'ye kadar düşebilir
• Beton, donmaya karşı TS 1248'e göre en az 4 MPa, TS EN 13670'e göre en az 5 MPa basınç dayanımına ulaşana kadar korunmalıdır; uygulanacak eşik proje şartnamesinde belirtilmelidir

Saha Notu (Türkiye): Kış aylarında beton dökümleri öncesi kalıp yüzeyleri kontrol edilmeli, donmuş yüzeylere beton dökülmemelidir. Ahşap kalıp sistemleri kış koşullarında ısı yalıtım avantajı sunarken, metal alüminyum kalıplar ısıyı daha hızlı iletir; bu nedenle alüminyum kalıp kullanılan kış betonlamalarında ek örtü veya ısıtma tertibatı genellikle gerekir (kesin önlem hava koşulları ve proje şartnamesine göre belirlenir).

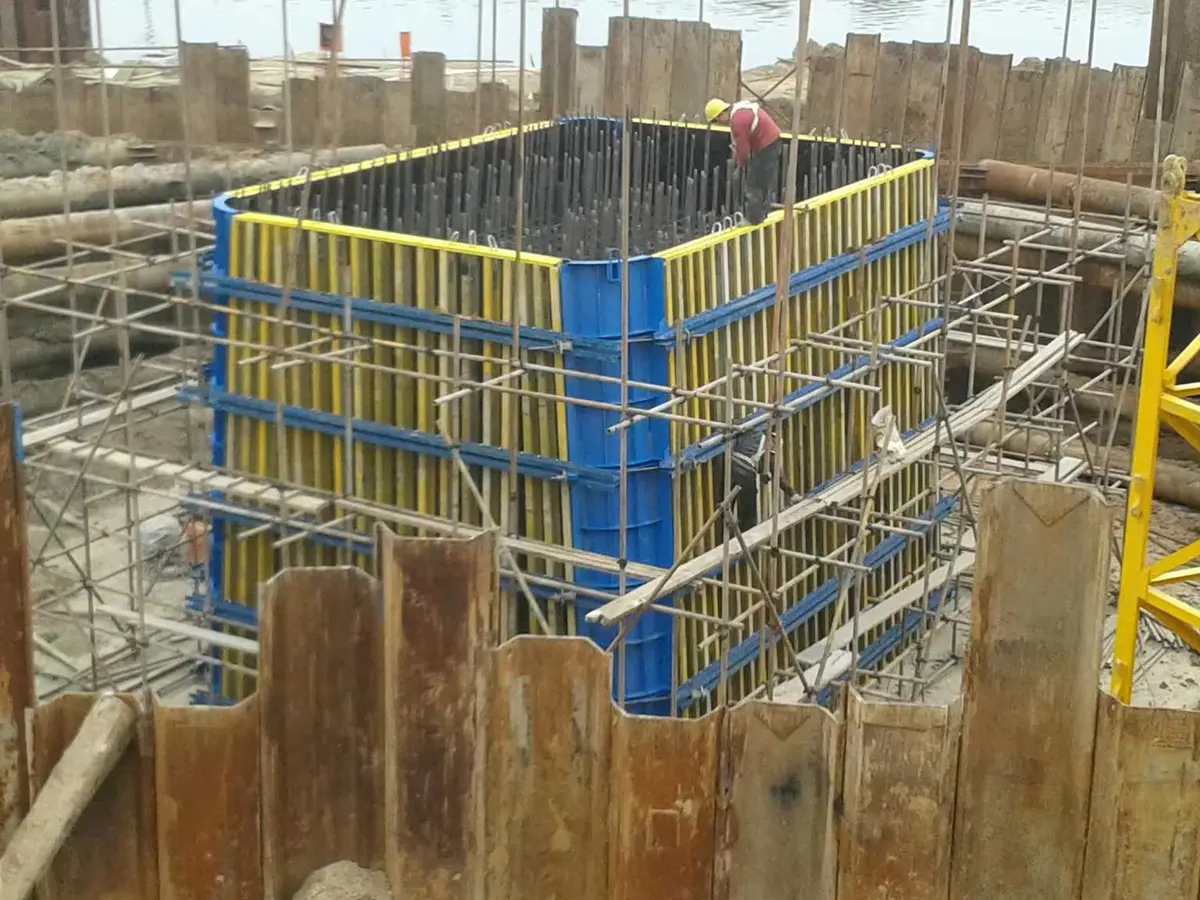

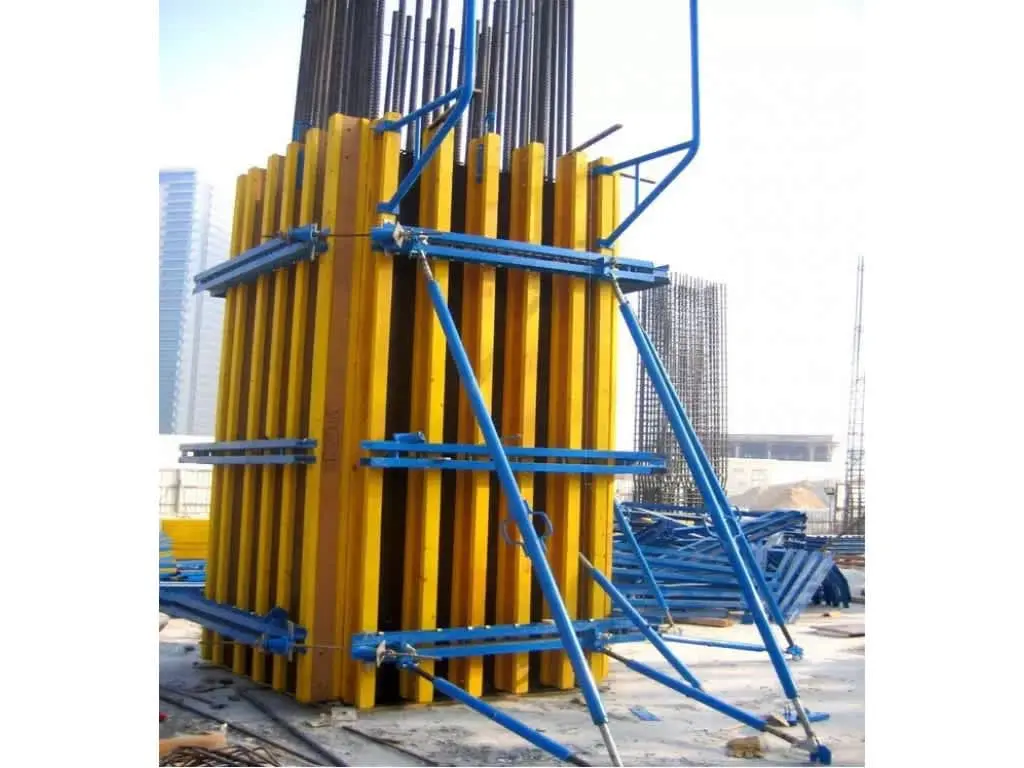

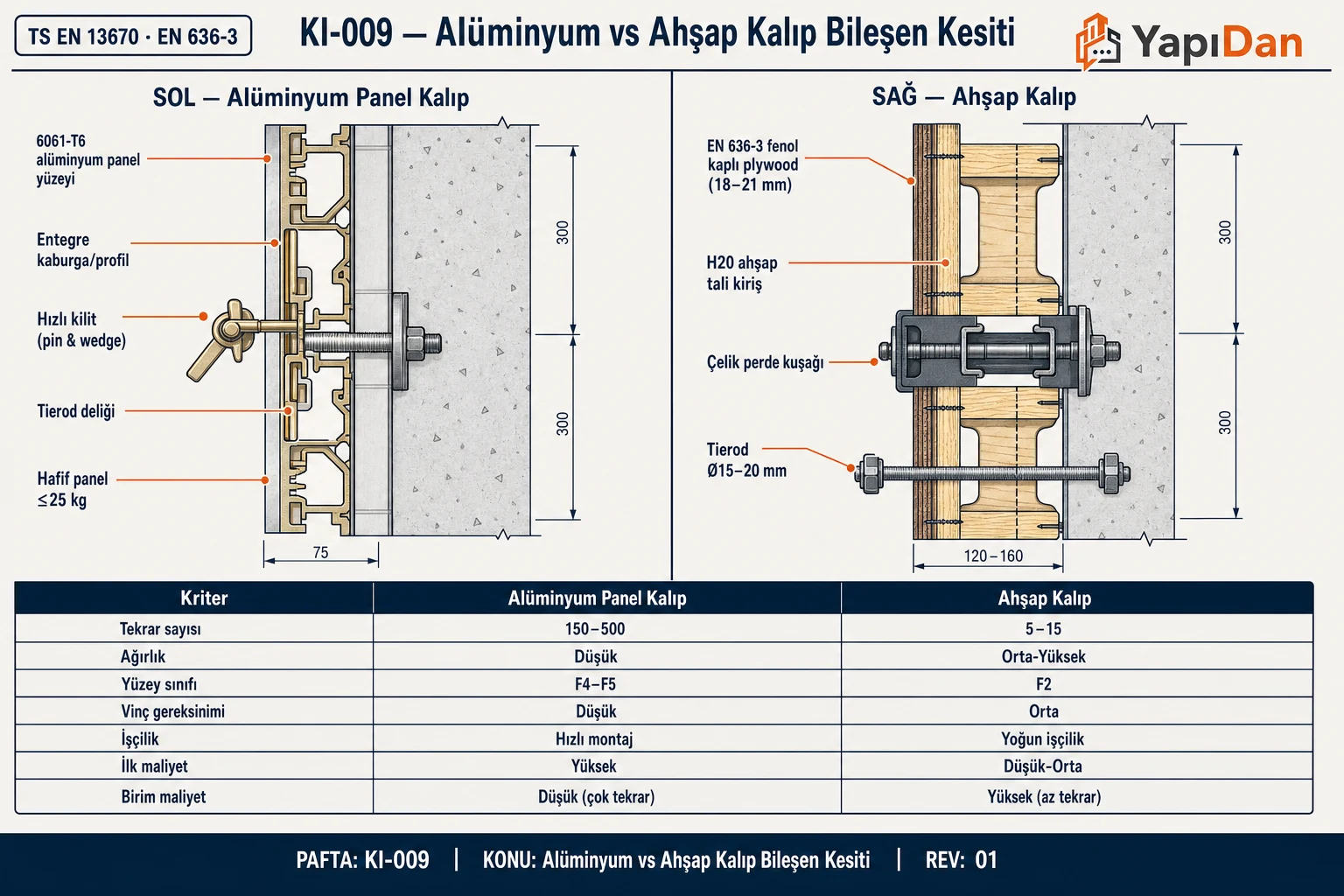

7. Kalıp Sistemi Teknik Kesit

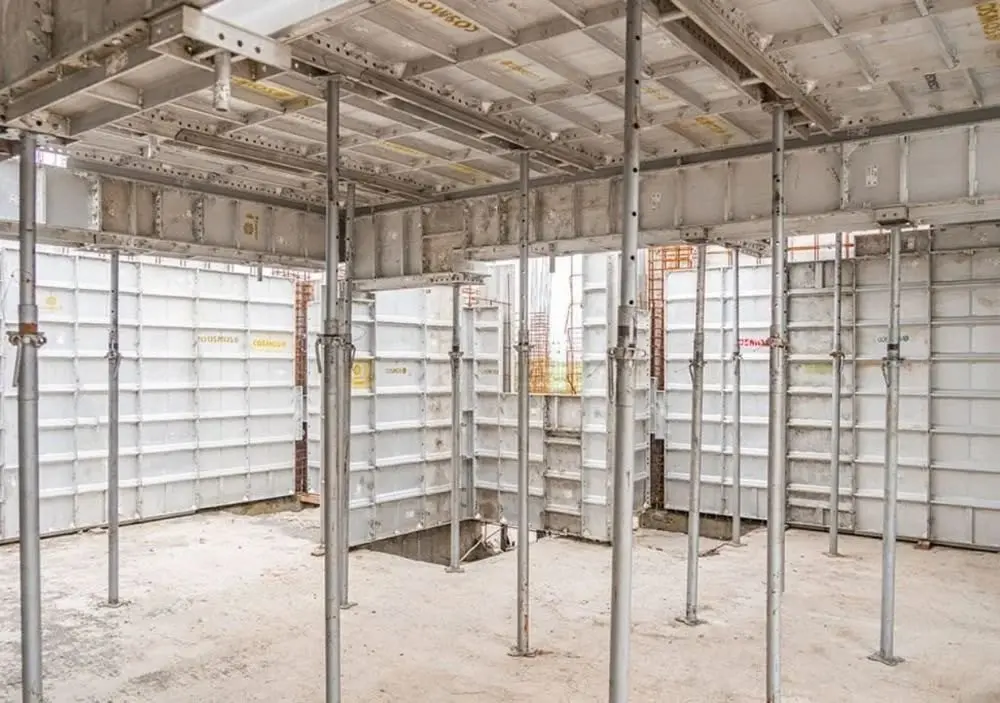

Aşağıdaki kesit ve saha fotoğrafları her iki sistemin gerçek uygulama görünümlerini karşılaştırmalı olarak sunmaktadır.

8. İş Güvenliği (İSG)

8.1 Yasal Çerçeve

6331 Sayılı İş Sağlığı ve Güvenliği Kanunu ve buna bağlı Yapı İşlerinde İSG Yönetmeliği (RG 05.10.2013 Sayı: 28786), kalıp montaj-söküm faaliyetlerinde aşağıdaki yükümlülükleri getirir:

• Tüm yüksekte çalışma operasyonları için önce toplu, sonra bireysel koruma
• Seviye farkı bulunan ve düşme sonucu yaralanma riski taşıyan her alanda önce toplu koruma (korkuluk, platform, güvenlik ağı), bu mümkün olmadığında tam vücut kemeri gibi kişisel koruyucu donanım kullanımı zorunluluğu (Yapı İşlerinde İSG Yönetmeliği Ek-4)
• Kenar koruma sistemleri — TS EN 13374 standardına uygun
• Düşen cisim önlemleri: barikatlı güvenlik bölgesi, koruyucu ağlar
• Kalıp söküm öncesi sorumlu teknik elemanın (yapı denetim görevlisi/şantiye şefi) onayı ve gözetimi

8.2 Alüminyum ve Ahşap Kalıp İSG Karşılaştırması

Saha Notu (Türkiye): Türkiye'deki inşaat iş kazalarının önemli bir bölümü kalıp-iskele çökmesi ve yüksekten düşme kaynaklıdır. Kalıp ve Taşıyıcı Kalıp İskeleleri Hakkında Tebliğ Madde 5 uyarınca kalıp ve taşıyıcı kalıp iskeleleri, sorumlu teknik elemanların (yapı denetim görevlisi/şantiye şefi) yönetim, gözetim ve denetimi altında projesine uygun olarak kurulur ve sökülür.

9. Parametreler ve Tipik Değerler Tablosu

Tasarım hesaplarında kullanılacak referans değerler aşağıda özetlenmiştir. Bu değerler imalatçı teknik belgesi ve proje özelinde doğrulanmalıdır.

10. Örnek Problemler

Problem 1 — Kolay

Veriler:

• Perde duvar yüksekliği: $H=3,0$ m
• Döküm hızı: $R=0,8$ m/h
• Beton sıcaklığı: $T=22°C$
• Normal beton: $C_w=C_c=1,0$

İstenen: ACI 347R-14'e göre maksimum yanal beton basıncını hesapla.

Çözüm:

Adım 1: Durum tespiti — $R=0,8$ m/h $<2,1$ m/h ve $H=3,0$ m $<4,2$ m → Durum 1 formülü geçerlidir.

Adım 2: ACI 347R-14 Denklem 4-1 uygulanır (Durum 1):

$$P_{max}=1,0\times 1,0\times \left(7,2+\frac{785\times 0,8}{22+17,8}\right)$$ $$P_{max}=7,2+\frac{628}{39,8}=7,2+15,78=22,98\approx 23,0\text{ kPa}$$

Adım 3: Minimum basınç kontrolü: $P_{min}=30\times 1,0=30$ kPa

Sonuç: $P_{max}=23,0$ kPa $<P_{min}=30$ kPa → Minimum değer yönetir: Tasarım basıncı = 30 kPa.

Kontrol: Hidrostatik üst sınır: ${\gamma }_c\cdot H=25\times 3,0=75$ kPa $>30$ kPa ✓

Bu değer (30 kPa), tipik alüminyum panel çalışma kapasitesi olan 40–80 kPa aralığının altında kalır; panel kapasitesi bu yük için fazlasıyla yeterlidir. Kesin panel kapasitesi imalatçı teknik şartnamesinden doğrulanmalıdır.

Problem 2 — Orta

Veriler:

• Kolon kesiti: 30 cm × 60 cm
• Döküm hızı: $R=2,0$ m/h
• Beton sıcaklığı: $T=20°C$
• Plywood kalınlığı: $t=18$ mm; Eğilme dayanımı: $f_{el}=30$ MPa; $E=10.000$ MPa
• Birincil kiriş: H20 ahşap kiriş

İstenen: ACI 347R-14'e göre yanal basıncı hesapla; plywood eğilme kontrolü ve H20 birincil kiriş aralığını bul.

Çözüm:

Adım 1: Durum tespiti — $R=2,0$ m/h $<2,1$ m/h → Durum 1:

$$P_{max}=1,0\times 1,0\times \left(7,2+\frac{785\times 2,0}{20+17,8}\right)=7,2+\frac{1570}{37,8}=7,2+41,5=48,7\text{ kPa}$$

Minimum kontrol: 30 kPa $<48,7$ kPa → Tasarım basıncı: $P_{max}=48,7$ kPa ≈ 0,0487 N/mm²

Adım 2: Plywood eğilme kapasitesinden kiriş aralığı ($L_{bk}$) hesabı. 18 mm plywood, $b=1.000$ mm genişlik için; $I_l$ ve $S_l$ bu 1 m'lik şeride ait olduğundan yayılı yük de aynı şeride göre $w=P_{max}\cdot b$ alınır:

$$I_l=\frac{1000\times 18^3}{12}=486.000{\text{ mm}}^4;S_l=\frac{486.000}{9}=54.000{\text{ mm}}^3;w=0,0487\times 1.000=48,7\text{ N/mm}$$

Maksimum eğilme momenti (üç veya daha çok açıklıklı sürekli kiriş yaklaşımı): $M_{max}=\frac{w\cdot L^2}{10}$

Kapasite sınırından: $\frac{w\cdot L^2}{10}\le f_{el}\cdot S_l$

$$L_{e\breve{g}ilme}\le \sqrt{\frac{10\times f_{el}\times S_l}{w}}=\sqrt{\frac{10\times 30\times 54.000}{48,7}}=\sqrt{332.648,9}\approx 576,8\text{ mm}$$

Adım 3: İnce plywood'da genellikle sehim kontrolü eğilmeden önce belirleyici olur: $f_{max}=\frac{w\cdot L^4}{145\cdot E\cdot I_l}\le \frac{L}{500}$. Bu koşuldan sehimle sınırlı azami açıklık:

$$L_{sehim}\le \sqrt[3]{\frac{145\times E\times I_l}{500\times w}}=\sqrt[3]{\frac{145\times 10.000\times 486.000}{500\times 48,7}}=\sqrt[3]{\mathrm{28.940.452}}\approx 307\text{ mm}$$

$L_{sehim}=307$ mm, $L_{e\breve{g}ilme}=576,8$ mm değerinden küçük olduğundan sehim kontrolü belirleyicidir. Pratik kiriş aralığı $L=300$ mm seçilir; kontrol: $f=\frac{48,7\times 300^4}{145\times 10.000\times 486.000}\approx 0,56\text{ mm}<\frac{300}{500}=0,60\text{ mm}$ ✓

Sonuç: Birincil H20 kiriş aralığı = 300 mm (≈ 30 cm); belirleyici koşul sehim kontrolüdür (eğilme kapasitesi tek başına 576,8 mm'ye kadar izin verirdi).

Kontrol: H20 kiriş kesme kapasitesi 14,0 kN; kirişe aktarılan yayılı yük $w_{kiri\stackrel{\backslash c}{s}}=P_{max}\times L=48,7\times 0,30=14,6$ kN/m. Tek açıklıkta tepki = $0,6\times 14,6=8,8$ kN $<14,0$ kN ✓

Problem 3 — Zor

Veriler:

• Bina: 30 katlı konut
• Kat döşeme alanı: $A=1.000$ m²
• Perde + kolon toplam kalıp alanı: $A_p=1.500$ m²/kat (dikey + yatay)
• İşçilik ücreti: 900 ₺/kişi/gün (2026 Q1)
• Alüminyum kalıp ilk yatırımı (kira dahil): $C_{inv}=600.000$ ₺
• Döküm hızı: $R=1,0$ m/h; Beton sıcaklığı: $T=20°C$

İstenen:

1. DIN 18218 yaklaşımıyla beton basıncı kontrolü
2. Her iki sistemin kat başına maliyeti
3. 30 kat için toplam maliyet farkı
4. Başa baş kat sayısı ($N_{bb}$)
5. Zaman kazancı

Çözüm:

Adım 1 — DIN 18218 Basınç Kontrolü:

Tipik döküm hızı $R=1,0$ m/h, F3 kıvam sınıfı, $t_E\approx 5$ h (20°C'de normal portland çimentosu), ${\gamma }_c=25$ kN/m³:

$${\sigma }_{hk,max}=25\times 1,0\times 5=125{\text{ kN/m}}^2(\text{priz su¨resi sınırlı})$$

ACI 347R-14 ile çapraz kontrol (Durum 1, $R=1,0$ m/h):

$$P_{max}=7,2+\frac{785\times 1,0}{37,8}=7,2+20,77=28,0\text{ kPa}$$

Alüminyum panel çalışma kapasitesi 40–80 kPa → 28 kPa < 40 kPa → Yeterli ✓

Adım 2 — Kat Başına Maliyet:

Alüminyum Panel Kalıp:

$$C_{al/kat}=\underset{\approx 2,0{\text{ TL/m}}^2\times 1500{\text{ m}}^2}{\underbrace{C_{yatırım/tekrar}}}+\underset{12\text{ kis¸i}\times 2\text{ gu¨n}\times 900\text{ TL}}{\underbrace{C_{i\stackrel{\backslash c}{s}\stackrel{\backslash c}{c}ilik}}}$$ $$C_{al/kat}=3.000+21.600=24.600\text{ TL/kat}$$

Ahşap Kalıp:

$$C_{wd/kat}=\underset{1500{\text{ m}}^2\times 3,5\text{ TL}}{\underbrace{C_{malzeme}}}+\underset{25\text{ kis¸i}\times 5\text{ gu¨n}\times 900\text{ TL}}{\underbrace{C_{i\stackrel{\backslash c}{s}\stackrel{\backslash c}{c}ilik}}}$$ $$C_{wd/kat}=5.250+112.500=117.750\text{ TL/kat}$$

Adım 3 — 30 Kat Toplam Maliyet:

$$C_{al,toplam}=24.600\times 30=738.000\text{ TL}$$ $$C_{wd,toplam}=117.750\times 30=\mathrm{3.532.500}\text{ TL}$$ $$\text{Tasarruf}=\mathrm{3.532.500}-738.000=\mathrm{2.794.500}\text{ TL}(\%79,1)$$

Adım 4 — Başa Baş Analizi:

Alüminyumun ilk yatırım maliyeti ($C_{inv}=600.000$ ₺) ne kadar katta geri kazanılır?

$$N_{bb}=\frac{C_{inv}}{C_{wd/kat}-C_{al,i\stackrel{\backslash c}{s}\stackrel{\backslash c}{c}ilik/kat}}=\frac{600.000}{117.750-21.600}=\frac{600.000}{96.150}\approx 6,2\text{ kat}$$

6,2 kattan fazla olan tüm projelerde alüminyum panel kalıp ekonomiktir.

Adım 5 — Zaman Kazancı:

$$\Delta t_{/kat}=5\text{ gu¨n}-2\text{ gu¨n}=3\text{ gu¨n/kat};\Delta t_{toplam}=3\times 30=90\text{ gu¨n}\approx 3\text{ ay}$$

Sonuç: 30 katlı projede alüminyum panel kalıp 2.794.500 ₺ (%79,1) tasarruf ve 3 ay zaman kazancı sağlar. Başa baş noktası 6,2 kattır; bu da 7+ katlı her projede alüminyumu ekonomik kılar.

Kontrol: Beton basıncı 28 kPa < 40 kPa (alüminyum panel kapasitesi) ✓; İşçilik farkı 96.150 ₺/kat > yatırım payı ✓

11. Sık Yapılan Hatalar

1. Başa baş hesabında yatırım maliyetini atlamak: Sadece kat başına maliyet karşılaştırması yapılıp alüminyum seçilmesi; projede yatırım geri kazanılamıyorsa ahşap daha ekonomik olabilir.
2. Modül uyumsuzluğunu görmezden gelmek: Kat planı modül sistemiyle örtüşmüyorsa dolgu panelleri eklenir; bu durum hız avantajını büyük ölçüde azaltır ve maliyet analizini bozar.
3. İşçilik verimlilik artışını ihmal etmek: Alüminyum kalıpla ilk 2–3 katta ekip alışkanlık kazanmadan verimlilik düşük olur; öğrenme eğrisini (5–10 kat) maliyete yansıtmamak gerçekçi sonuç vermez.
4. Beton sıcaklığı ve döküm hızı kombinasyonunu ihmal etmek: Kış aylarında $T<10°C$'de beton sertleşmesi yavaşlar; TS EN 13670:2009 Madde 5.7'de belirtilen söküm koşulları gecikir. Ahşap kalıp ısı kaybını azaltmada görece avantajlıdır.
5. Plywood kalitesini düşürmek: 18 mm ve üzeri fenol kaplı (EN 636-3 sınıfına yakın) kontrplak yerine standart kontrplak kullanılması şişme ve beton yüzey hatalarına neden olur; TS EN 13670:2009 Madde 8.8 (Yüzey İşlemi) ve Madde 10.7 (Yüzey ve Kenar Düzgünlüğü) yüzey toleranslarına ilişkin hükümleri içerir.
6. Tirant aralığını kontrol etmemek: Her iki sistemde de tirant aralığı hesaplanmalı; tirant çekme kapasitesi $P_{max}$ × yükleme alanına göre doğrulanmalıdır (ACI 347R-14 Madde 4.3 — Eleman kapasiteleri).
7. Alüminyum kalıbı projeden projeye aktarmak: Kat yüksekliği veya plan farklılığı varsa panel seti genellikle yeniden tasarlanmalıdır; yanlış boyutlu panellerin kullanılması montaj hızını ve kalıp hattı uyumunu olumsuz etkileyebilir.
8. İSG gerekliliklerini atlamak: Kalıp Tebliği Madde 5 uyarınca kalıp ve taşıyıcı kalıp iskeleleri; 6331 sayılı İş Sağlığı ve Güvenliği Kanunu, 3194 sayılı İmar Kanunu ve 4708 sayılı Yapı Denetimi Hakkında Kanun çerçevesinde sorumlu teknik elemanların yönetim, gözetim ve denetimi altında kurulur ve sökülür; bu sorumluluğun atlanması mevzuata aykırıdır.

İlgili Standartlar ve Kaynaklar

1. ACI 347R-14. Guide to Formwork for Concrete. American Concrete Institute, Madde 4–5 (yanal basınç, tirant hesabı).
2. TS EN 13670:2009. Beton Yapıların Uygulanması. TSE. Madde 5.7 (söküm koşulları), Madde 8.8 ve Madde 10.7 (yüzey toleransı).
3. DIN 18218:2010-01. Frischbetondruck auf lotrechte Schalungen. Deutsches Institut für Normung. (TS karşılığı: TSE'de henüz yayımlanmamıştır; sektörel referans olarak kullanılır.)
4. TS EN 13986:2004. Yapı Amacıyla Kullanılan Ahşap Esaslı Paneller. TSE. (EN 636 ile birlikte, plywood sınıflandırması.)
5. TS 1248. Soğuk Havada Beton. TSE.
6. 6331 Sayılı İş Sağlığı ve Güvenliği Kanunu ve Yapı İşlerinde İSG Yönetmeliği (RG 05.10.2013, Sayı: 28786).
7. CIRIA C577. Formwork: A Guide to Good Practice. 3. Baskı. CIRIA, 2012.
8. Hurd, M.K. (2005). Formwork for Concrete, 7. Baskı. American Concrete Institute, Bölüm 5.
9. İnşaat Mühendisleri Odası. Kalıp ve İskele Teknik Kılavuzu. Yayın No: 15. İMO, Ankara, 2015.
10. İKSD. Kalıp ve Kalıp İskele Rehberi r01. İKSD, 2024.
11. Supriyono, A.S. ve diğ. (2025). Comparative Analysis of Formwork Systems. UPGRIS Journal Asset, 0250204.
12. Çevre ve Şehircilik Bakanlığı. 2026 Mart Ayı Güncel İnşaat Birim Fiyat Listesi. Poz 15.180.1007.

Not: Bu makale eğitim amaçlıdır. Projelerde güncel yönetmelik ve standartlara başvurunuz.
