Zemin İyileştirme Yöntemleri — Taş Kolon, Jet Grout, Ön Yükleme

1. Genel Bakış

Zemin iyileştirme, mevcut zemin özelliklerini iyileştirmek, taşıma kapasitesini artırmak, sıkışabilirliği azaltmak veya zemin geçirimliliğini kontrol etmek amacıyla uygulanan mühendislik yöntemlerini kapsar.

Temel iyileştirme stratejileri:

1. Güçlendirme (Reinforcement): Zemine rijit/elastik elemanlar ekleme (taş kolon, jet grout, derin karıştırma)
2. Konsolidasyon hızlandırma: Drenaj yollarının kısaltılması (PVD, ön yükleme)
3. Kimyasal bağlama: Çimento/kireç enjeksiyonu (jet grout, derin karıştırma — TS EN 14679:2006)

1.1 Türkiye'de Zemin İyileştirme Zorunluluğu

Türkiye'nin yaklaşık %66'sı 1. ve 2. derece deprem bölgelerinde yer almakta olup İstanbul, İzmir, Kocaeli/Adapazarı, Erzincan ve Hatay gibi büyük yerleşim merkezleri yüksek deprem riski taşımaktadır. TBDY 2018 Bölüm 16.6.2, yeraltı su seviyesi altındaki kohezyonsuz veya düşük kohezyonlu (PI < 12%) zeminlerde yüzeyden 20 m derinliğe kadar sıvılaşma riski değerlendirmesini zorunlu kılmaktadır. ZD ve ZE zemin sınıflarında, Deprem Tasarım Sınıfı (DTS) 1, 1a, 2, 2a olan yapılarda sıvılaşma analizi ve gerekli hallerde zemin iyileştirmesi yasal yükümlülüktür (TBDY 2018 Madde 16.6.4).

Saha Notu: Türkiye'de zemin iyileştirme kararı için önce TS 3234 kapsamında sondaj, SPT ve laboratuvar deneyi (konsolidasyon, üç eksenli) yaptırılmalıdır. 4708 Sayılı Yapı Denetimi Kanunu kapsamında zemin araştırma raporunun yapı denetim kuruluşunca incelenmesi zorunludur.

Dikkat: 3194 Sayılı İmar Kanunu Madde 21 ve 4708 Sayılı Yapı Denetimi Kanunu Madde 2 uyarınca, zemin ve temel etüdü yapılmadan ruhsat alınamaz. Zemin iyileştirme uygulamaları yapı ruhsatı ve proje kapsamında değerlendirilmelidir.

Tablo 1: Türkiye'de Zemin İyileştirme Zorunluluğu

2. Taş Kolon (Stone Column / Vibro-Replacement)

2.1 Çalışma Prensibi

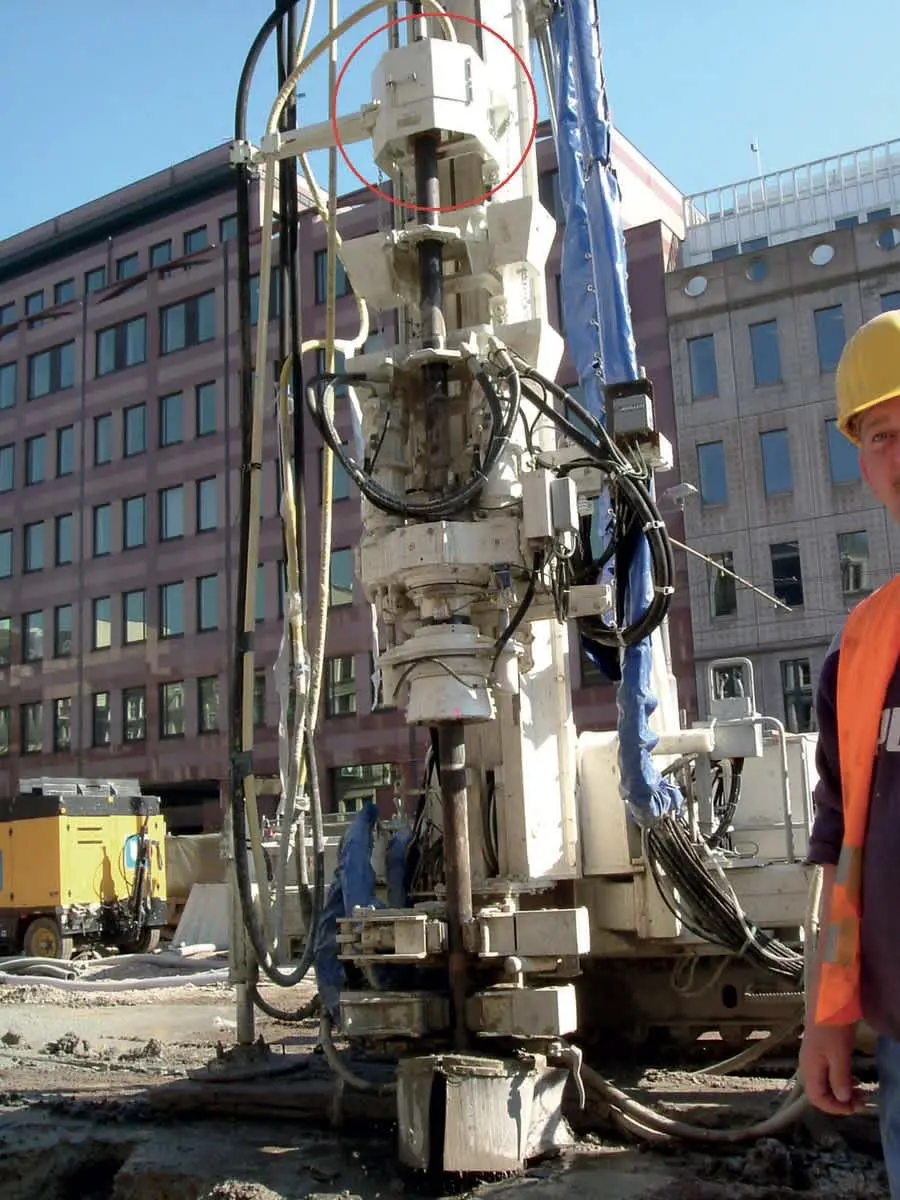

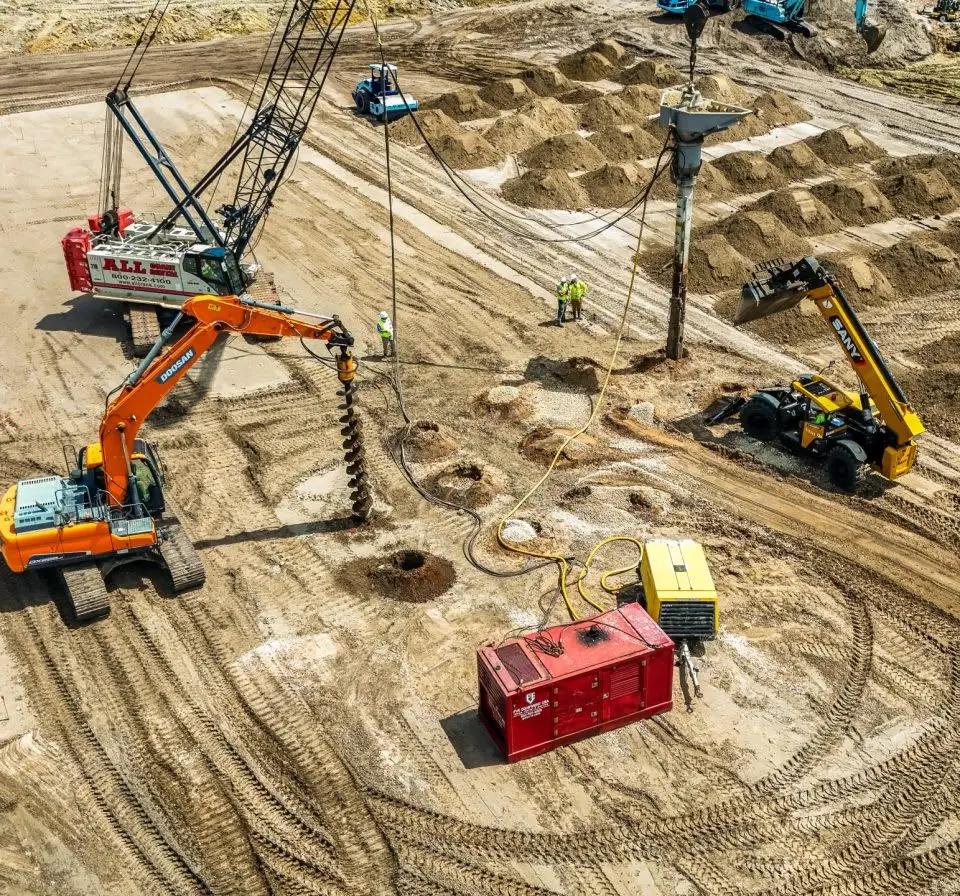

Taş kolon, yumuşak veya gevşek zemin içine vibrasyon veya delgi yoluyla açılan kuyulara granüler malzeme (çakıl, kırma taş) doldurularak oluşturulan rijit sütunlardır. Çevre zemin ile birlikte kompozit zemin oluşturur. Yöntem, TS EN 14731:2005 ve FHWA NHI-16-028 kapsamında standardize edilmiştir.

Mekanizmalar:

• Kolon bölgeleri yükü doğrudan aktarır (taşıma kapasitesi artışı)
• Kil zemin ile granüler kolon arasında konsolidasyon hızlanır (drenaj yolu kısalır)
• Çevre zemini sıkıştırır (lateral sıkışma)
• Sıvılaşabilir kumlarda boşluk suyu basıncını dağıtır (TBDY 2018 Ek 16B)

2.2 Uygulama Yöntemleri

Tablo 2: Uygulama Yöntemleri

Saha Notu: Vibro-replacement yöntemi Türkiye'de 2010'lardan itibaren yaygınlaşmıştır. Vibroflot çapı genellikle 400–550 mm olup tipik titreşim frekansı 50 Hz, dikey kuvvet kapasitesi 150–200 kN arasındadır.

2.3 Tasarım Parametreleri

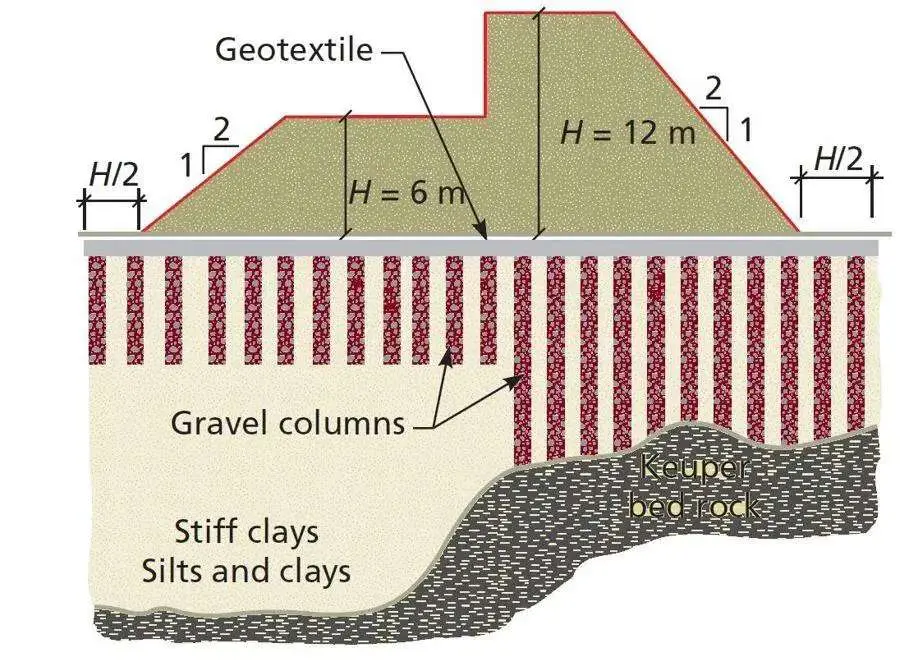

Kolon geometrisi:

• Çap: $D = 0{,}60$ – $1{,}0\text{ m}$ (Türkiye'de tipik: 0,60–0,80 m)
• Aralık: $S = 1{,}5$ – $3{,}0\text{ m}$ (kare veya üçgen düzen)
• Derinlik: 5–20 m (yumuşak tabaka altına kadar)

Yüzey dolgu oranı (area replacement ratio):

$a_s = \frac{A_s}{A} = \frac{\pi D^2/4}{S^2 \cdot K}$

Burada $K = 1{,}0$ (kare düzen) veya $K = 0{,}866$ (üçgen düzen). Pratik tasarım değerleri: $a_s = 0{,}10$–$0{,}30$.

Priebe Yöntemi (1995) — İyileştirme Faktörü:

Priebe (1995) yöntemi, iyileştirme faktörü $\eta$'yı şu parametrelere bağlar: alan oranı $a_s$, zeminin Poisson oranı $\mu_s$, taş kolon malzemesinin içsel sürtünme açısı $\varphi_c$.

Temel bağıntı (Priebe, 1995):

$\eta_0 = 1 + \frac{a_s \left(A_c/A_s - 1\right)}{f(a_s, \mu_s)}$

Pratik değerlendirme için Priebe abağı kullanılır ($a_s = 0{,}10$–$0{,}30$ için $\eta_0 = 1{,}5$–$5{,}0$ aralığındadır).

Gerilme yoğunlaşma oranı:

$n = \frac{\sigma_c}{\sigma_s}$

Tipik değer: $n = 2{,}5$–$5{,}0$ (kohezif zeminlerde $n \approx 3$).

Tablo 3: Tasarım Parametreleri

2.4 Uygulanamaz Zemin Koşulları

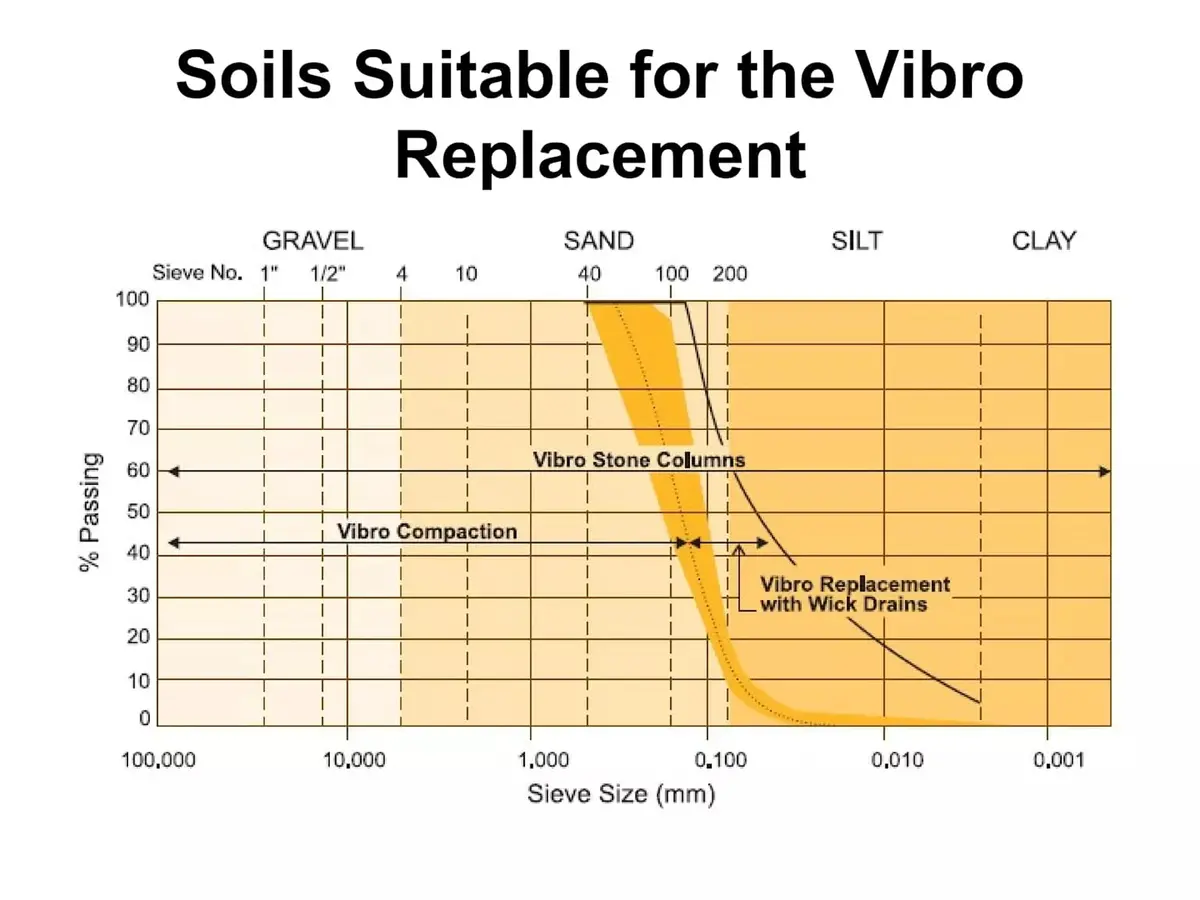

• $c_u < 15\text{ kPa}$: Kolon lateral stabilitesini yitirir; çevresindeki kil kolonu tutamaz.
• Organik zeminler (turba, bataklık): Organik madde oranı %10'u geçen zeminlerde etkinlik çok düşüktür.
• Sıvılaşabilir kum (TBDY 2018): SPT $N_{1,60} < 10$ olan gevşek kumlarda taş kolon tek başına yeterli değildir; jet grout veya kombine çözüm gerekir.

Dikkat: Türkiye'de sıvılaşma riski olan ZD–ZE zemin sınıflarında (TBDY 2018 Madde 16.6.4), taş kolon uygulandıktan sonra TBDY 2018 Ek 16B'ye göre sıvılaşma kontrol analizi yeniden yapılmalıdır.

2.5 Avantaj / Dezavantaj

Tablo 4: Avantaj / Dezavantaj

3. Jet Grout (Yüksek Basınçlı Enjeksiyon)

3.1 Çalışma Prensibi

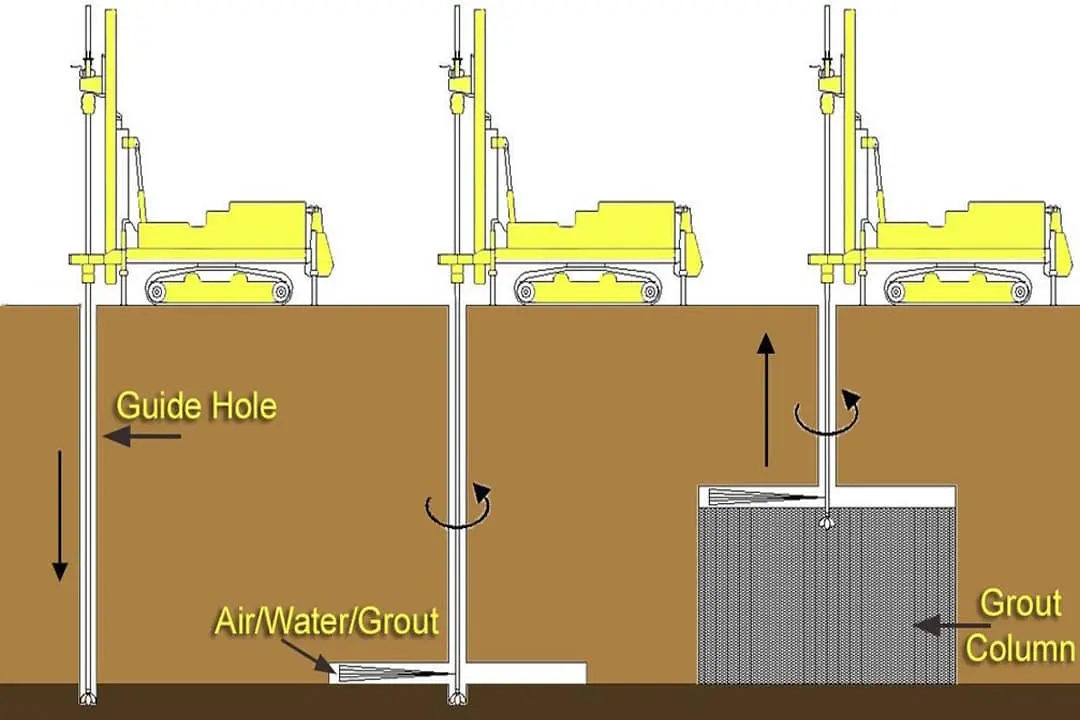

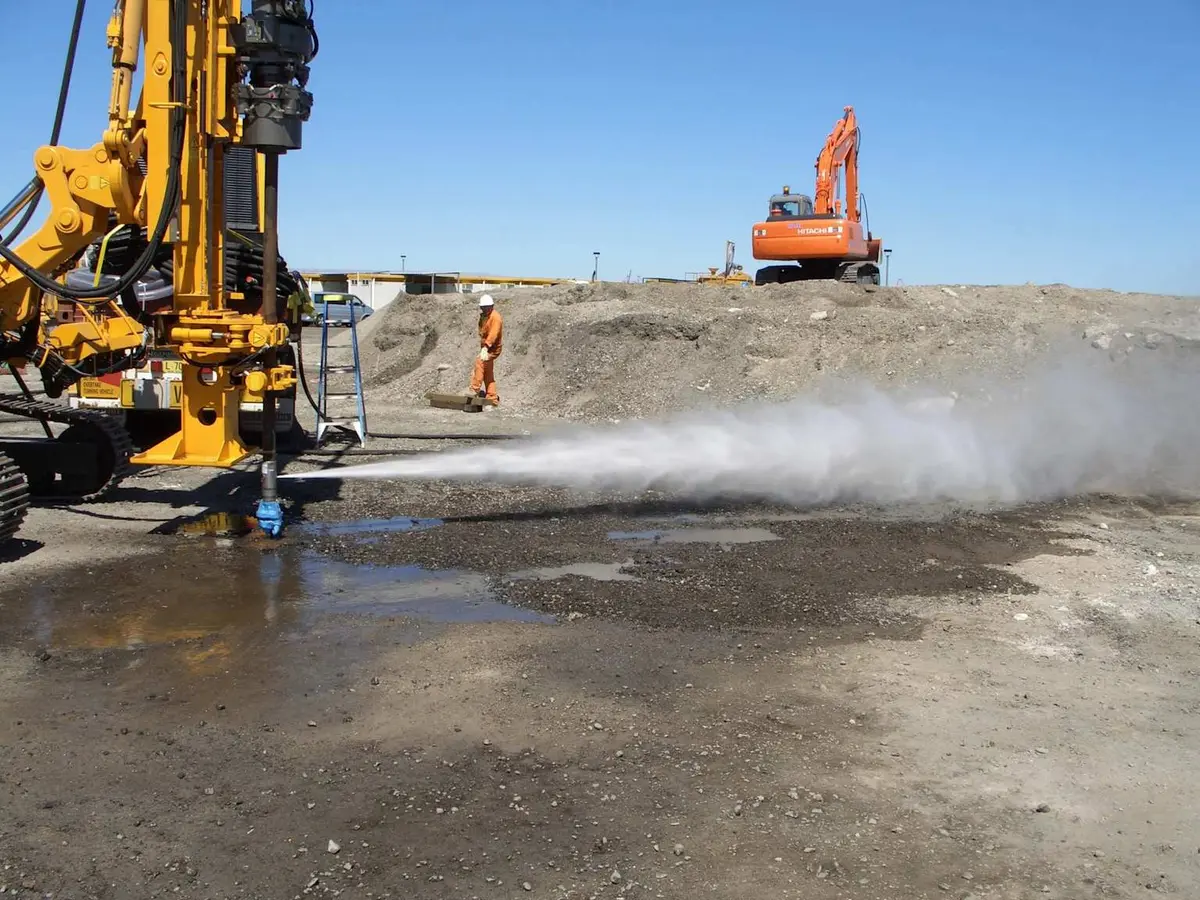

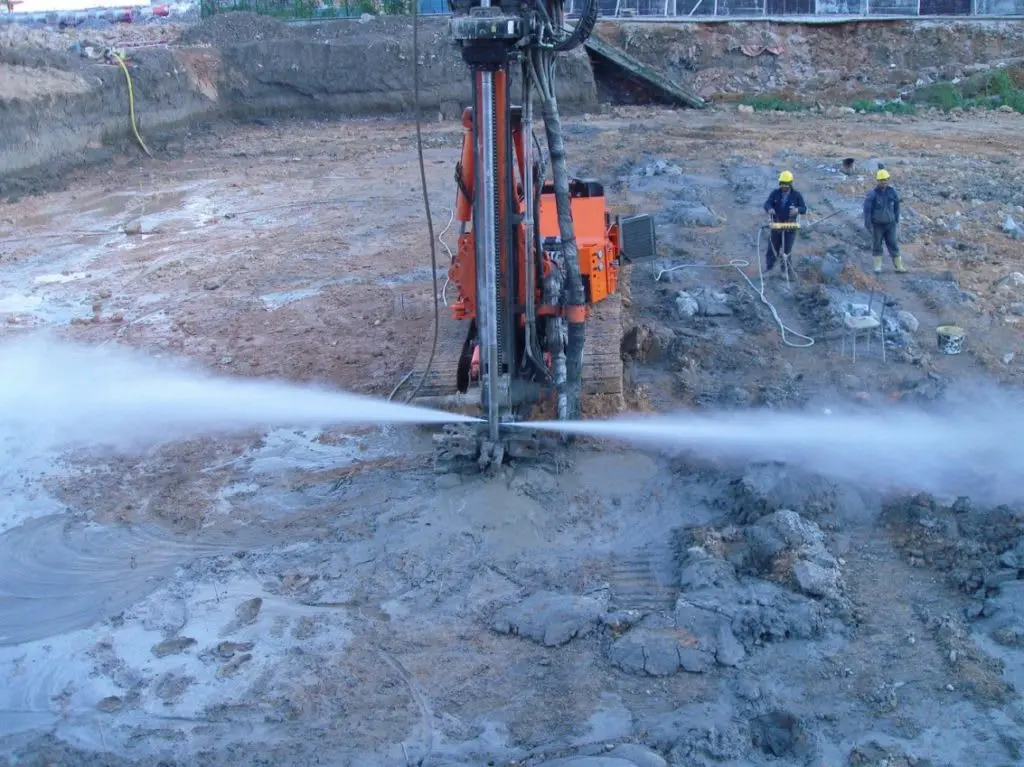

Jet grout yöntemi, 40–70 MPa basınçta zemin içine pompalanan çimento şerbetinin zemini "keserek" ve yeniden karıştırarak silindirik kolonlar oluşturmasına dayanır. Türkiye'de TS EN 12716:2002 kapsamında standardize edilmiştir.

Üç sistem (TS EN 12716:2002 Madde 3):

Tablo 5: Çalışma Prensibi

3.2 Tasarım Parametreleri

Uygulama parametreleri (TS EN 12716:2002 Madde 4 ve 7):

• Enjeksiyon basıncı: 40–70 MPa (Tek sistemde 400–600 bar)
• Tij çekme hızı: 5–25 cm/dk
• Tij dönme hızı: 10–20 dev/dk
• Su/çimento oranı (w/c): 0,6–1,5 (Türkiye'de tipik: 0,8–1,2)
• Nozul çapı: 1,8–3,5 mm (S1); 3,0–5,0 mm (S3)

Kolon özellikleri:

• Basınç dayanımı $q_u$: 0,5–20 MPa (zemine bağlı; kumda 5 MPa, kilde 2 MPa tipik)
• Geçirimlilik: $k = 10^{-8}$ – $10^{-7}$ m/s (perdeler için)
• Elastisite modülü $E_{JG}$: $q_u$'nun 50–200 katı (MPa)

Saha Notu: TS EN 12716:2002'ye göre her projede deneme kolonları oluşturulması zorunludur; deneme kolonlarından alınan karot numuneleri ile kolon çapı ve $q_u$ değerinin doğrulanması gerekir (TS EN 12716:2002 Madde 7.1 ve 7.3). Türkiye'de Portland çimentosu CEM I 42.5 R kullanılmaktadır.

Tablo 6: Tasarım Parametreleri

3.3 Taşıma Kapasitesi Hesabı

Jet grout kolonunun nihai taşıma kapasitesi (kazık analojisi ile):

$Q_{ult} = Q_{uc} + Q_{cevre} = A_{JG} \cdot q_u \cdot N_c^* + \pi D L f_s$

Burada $A_{JG} = \pi D^2/4$, $f_s$ = çevre sürtünme birim direnci, $N_c^*$ = taşıma kapasitesi katsayısı.

Emniyetli taşıma kapasitesi (güvenlik sayısı FS = 2–3):

$Q_{izin} = \frac{Q_{ult}}{FS}$

Alan değiştirme oranı:

$a_r = \frac{A_{JG}}{A_{etki}} = \frac{\pi D^2/4}{S_H \times S_V}$

3.4 Kalite Kontrol (TS EN 12716:2002 Madde 7)

TS EN 12716:2002 Madde 7.3 kapsamında aşağıdaki kalite kontrol deneyleri yapılmalıdır:

1. Çap kontrolü: Sondaj ile kolon kesit alımı (core drilling)
2. Karot alımı + tek eksenli basınç deneyi ($q_u$): Her 100–150 kolonda en az 1 adet
3. Kolon boy kontrolü: Çap ve derinlik doğrulaması

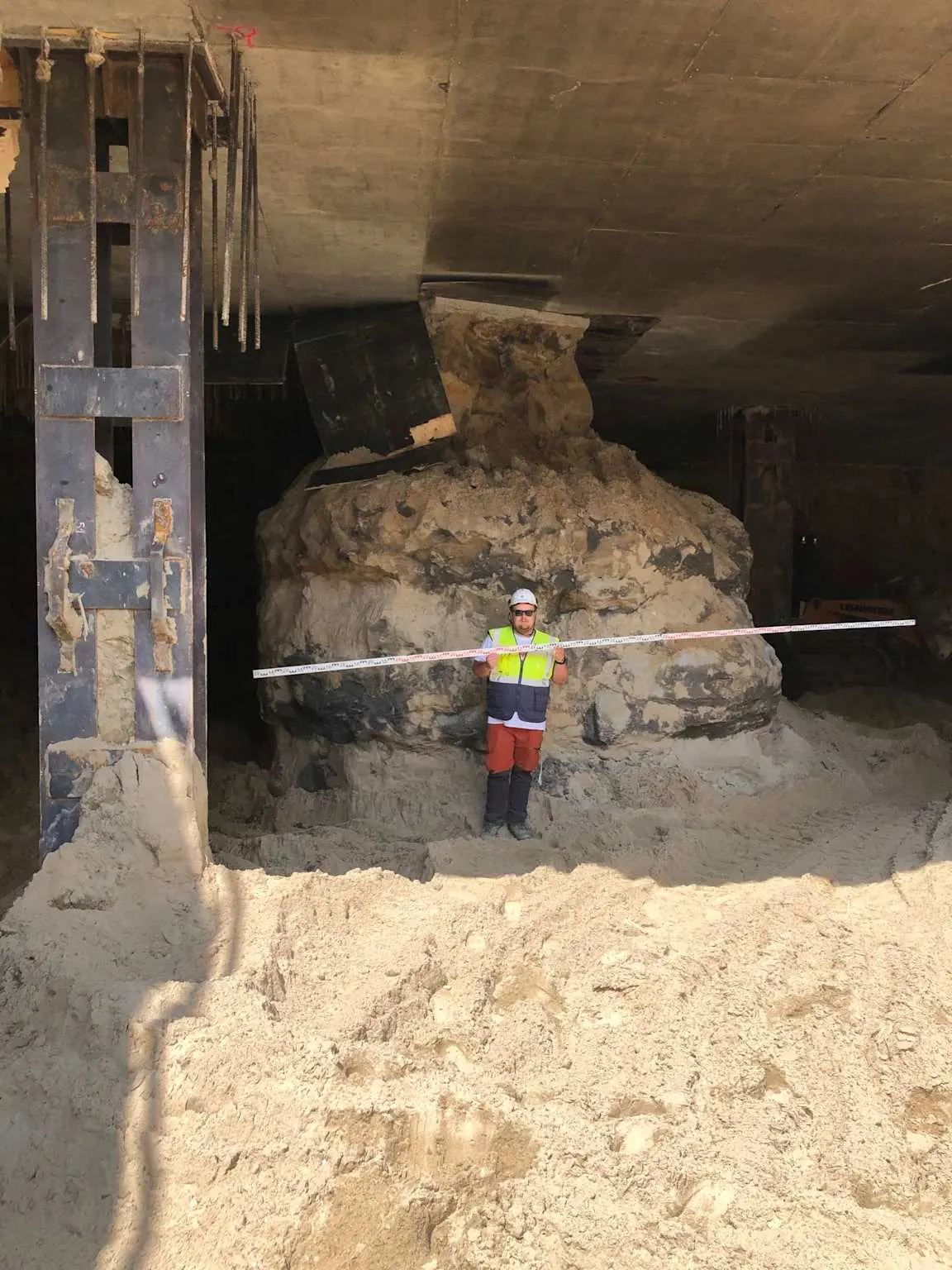

4. Süreklilik (PIT) Deneyi: Kolon bütünlüğü
5. Cross-Hole Sonic Logging: Kolon geometrisi ve homojenliği
6. Yük deneyi: 150 kolonda 1 adet (büyük projelerde)

Dikkat: Kalite kontrol ihmal edilirse —özellikle Türkiye'deki dar alanlı kentsel projelerde— yüksek basınçlı enjeksiyon yatay gerilimi artırarak komşu temel ve gömülü yapılarda deformasyona yol açabilir (TS EN 12716:2002 Madde 4.2).

3.5 Kullanım Alanları

• Zemin güçlendirme (taşıma gücü artırma) — her türlü zemin
• Geçirimsizlik perdesi oluşturma ($k < 10^{-7}$ m/s)
• Tünel inşaatı öncesi zemin sağlamlaştırma
• Mevcut binalarda temel takviyesi
• Sıvılaşma riski olan zeminlerde taşıma gücü artırımı (TBDY 2018 kapsamında)

3.6 Avantaj / Dezavantaj

Tablo 7: Avantaj / Dezavantaj

Tablo 8: Avantaj / Dezavantaj

4. Ön Yükleme (Preloading / Surcharge)

4.1 Çalışma Prensibi

Ön yükleme, yapı yükünden önce zemine aşırı dolgu yükü uygulanarak aşırı konsolidasyon durumuna getirilmesini sağlar. Daha sonra yapı yüklendiğinde oturma miktarı minimize edilir.

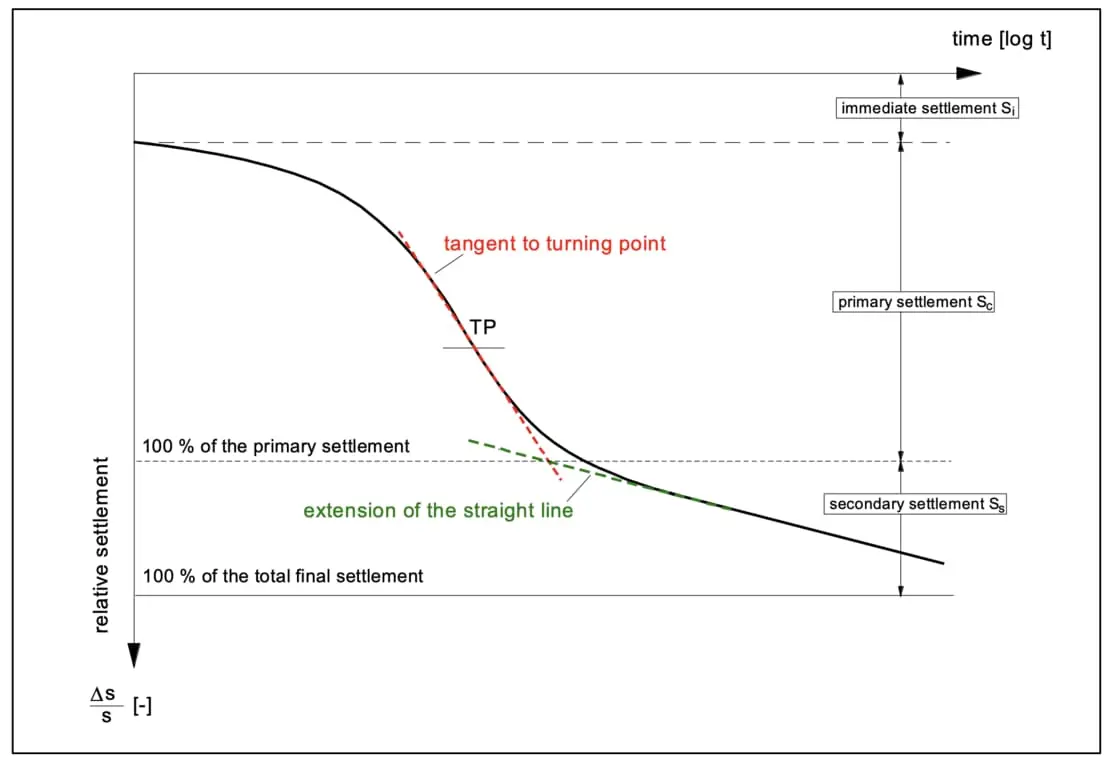

Konsolidasyon süresi kestirimi (Terzaghi teorisi):

$T_v = \frac{c_v \cdot t}{H_{dr}^2}$

Burada $T_v$ = zaman faktörü (tablodan okunur), $c_v$ = konsolidasyon katsayısı (m²/s), $H_{dr}$ = drenaj uzunluğu (m).

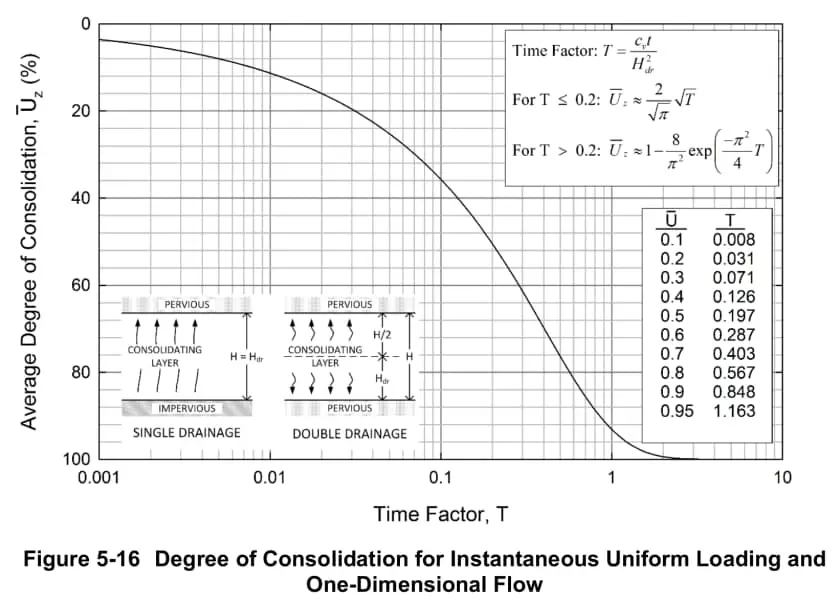

$U = 90\%$ konsolidasyon için $T_v = 0{,}848$; $U = 50\%$ için $T_v = 0{,}197$.

4.2 Prefabrik Düşey Drenler (PVD) ile Kombine

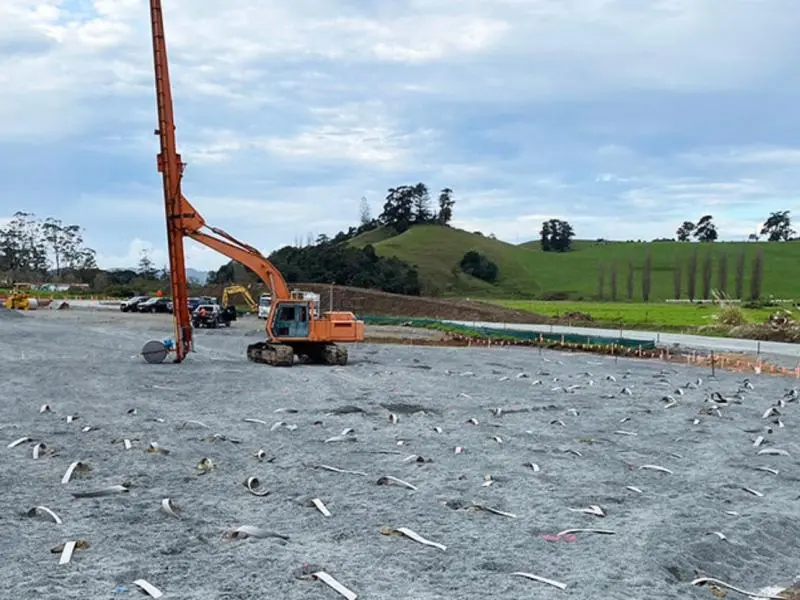

Drenaj yolunu kısaltmak için PVD (prefabrike düşey dren / wick drain) uygulanır.

Eşdeğer drenaj yarıçapı (dren boyutlarından):

$d_w = \frac{2(a + b)}{\pi}$

Burada $a$ = PVD genişliği (tipik: 100 mm), $b$ = PVD kalınlığı (tipik: 4 mm). 100×4 mm PVD için $d_w \approx 66\text{ mm}$.

Eşdeğer etki alanı:

$d_e = 1{,}13 \cdot S \text{ (kare düzen)}, \quad d_e = 1{,}05 \cdot S \text{ (üçgen düzen)}$

Yatay konsolidasyon (Barron, 1948 — Hansbo modifikasyonu):

$U_h = 1 - \exp\!\left(-\frac{8 c_h t}{F(n) d_e^2}\right)$

Burada $F(n)$ = geometri faktörü:

$F(n) = \ln(n) - \frac{3}{4}, \quad n = \frac{d_e}{d_w}$

Kombine ortalama konsolidasyon ($U_v$ ve $U_h$ birlikte):

$U_{ort} = 1 - (1 - U_v)(1 - U_h)$

4.3 Tasarım Parametreleri

Tablo 9: Tasarım Parametreleri

Saha Notu: PVD aralığı Türkiye'deki yumuşak kil projelerinde genellikle 1,0–1,5 m olarak seçilmektedir. Oturma sürecini izlemek için en az 3 adet oturma plakası yerleştirilmeli ve haftalık okumalar alınmalıdır.

Dikkat: Ön yükleme dolgusu ani uygulanırsa kesme göçmesi (shear failure) oluşabilir. Dolgu maksimum 3–5 m/hafta hızla artırılmalı; piyezometre ile aşırı boşluk suyu basıncı takip edilmelidir. Grobel kiri (smear zone) etkisi $c_h$'yi %30–70 oranında düşürebilir.

4.4 Avantaj / Dezavantaj

Tablo 10: Avantaj / Dezavantaj

5. Karşılaştırma Tablosu

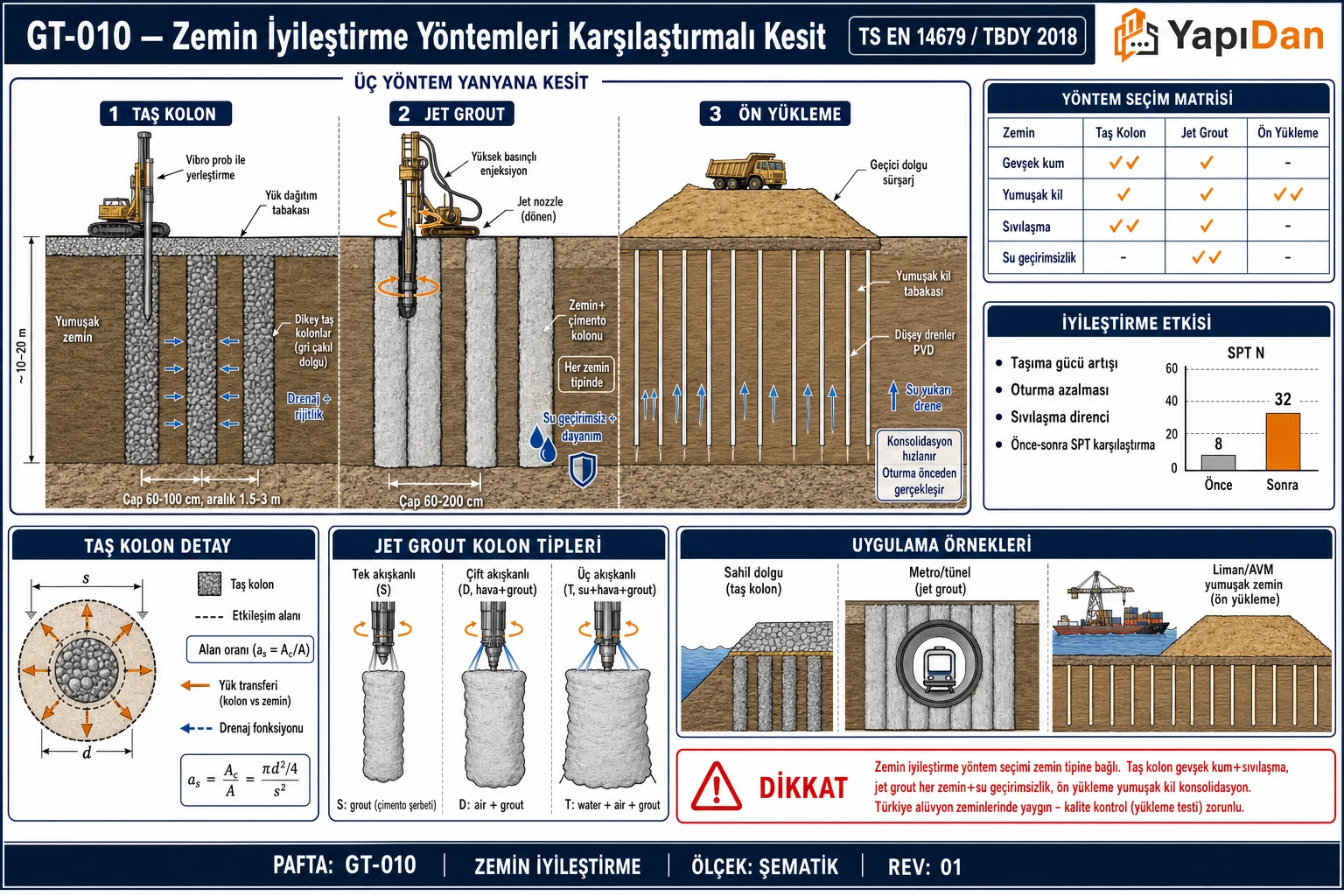

Tablo 11: Karşılaştırma Tablosu

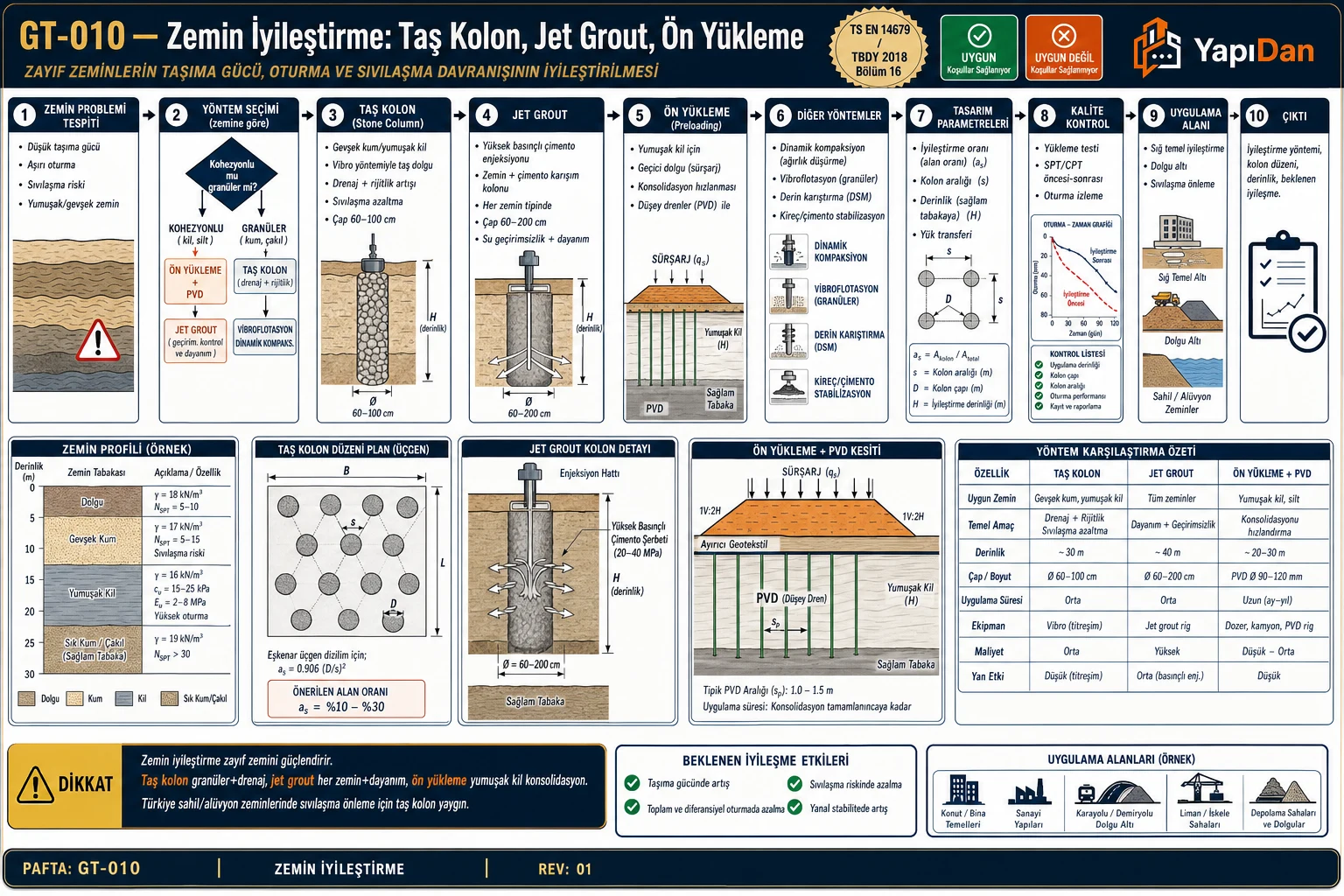

6. Yöntem Seçim Akış Şeması

7. Parametre Tablosu

Tablo 12: Parametre Tablosu

8. Örnek Problemler

Problem 1 — Kolay

Konu: Taş kolon alan oranı ve eşdeğer drenaj yarıçapı hesabı

Veriler:

• Yumuşak kil: $c_u = 30\text{ kPa}$
• Taş kolon: $D = 0{,}70\text{ m}$, kare düzen, $S = 2{,}0\text{ m}$

İstenen: Alan oranı $a_s$ ve eşdeğer drenaj yarıçapı $d_e$

Çözüm:

Adım 1: Alan oranı hesabı

$a_s = \frac{\pi D^2/4}{S^2} = \frac{\pi \times 0{,}49/4}{4{,}0} = \frac{0{,}385}{4{,}0} = 0{,}096 \approx \%9{,}6$

Adım 2: Eşdeğer drenaj yarıçapı (kare düzen)

$d_e = 1{,}13 \cdot S = 1{,}13 \times 2{,}0 = 2{,}26\text{ m}$

Sonuç: $a_s = 0{,}096$ (yaklaşık %10), $d_e = 2{,}26\text{ m}$

Kontrol: $a_s$ değeri 0,10–0,30 aralığının alt sınırında; aralığı küçülterek ($S = 1{,}8$ m gibi) artırılabilir.

Problem 2 — Orta

Konu: PVD olmadan ve PVD ile ön yükleme konsolidasyon süresi karşılaştırması

Veriler:

• Yumuşak kil tabakası: $H = 12\text{ m}$ (çift drenajlı, $H_{dr} = 6\text{ m}$)
• $c_v = 3 \times 10^{-8}\text{ m}^2/\text{s}$
• $c_h = 9 \times 10^{-8}\text{ m}^2/\text{s}$ (üç katı)
• Hedef konsolidasyon: $U = 90\%$
• PVD: 100×4 mm, kare düzen, $S = 1{,}5\text{ m}$

İstenen: (a) PVD olmadan konsolidasyon süresi $t_1$ ve (b) PVD ile konsolidasyon süresi $t_2$

Çözüm:

(a) PVD olmadan — düşey konsolidasyon:

$U = 90\%$ için $T_v = 0{,}848$ (Terzaghi)

$t_1 = \frac{T_v \cdot H_{dr}^2}{c_v} = \frac{0{,}848 \times 36}{3 \times 10^{-8}} = 1{,}02 \times 10^9\text{ s} \approx \mathbf{32\text{ yıl}}$

(b) PVD ile — yatay konsolidasyon:

PVD eşdeğer çapı: $d_w = 2(100 + 4)/\pi = 66{,}2\text{ mm} = 0{,}0662\text{ m}$

Eşdeğer etki alanı: $d_e = 1{,}13 \times 1{,}5 = 1{,}695\text{ m}$

$n = d_e / d_w = 1{,}695 / 0{,}0662 = 25{,}6$

$F(n) = \ln(25{,}6) - 3/4 = 3{,}243 - 0{,}75 = 2{,}493$

$U_h = 90\%$ için:

$t_2 = \frac{F(n) \cdot d_e^2}{8 c_h} \cdot \ln\!\frac{1}{1 - U_h} = \frac{2{,}493 \times 2{,}873}{8 \times 9 \times 10^{-8}} \times 2{,}303 \approx 2{,}29 \times 10^7\text{ s} \approx \mathbf{265\text{ gün}}$

Sonuç: PVD uygulaması konsolidasyon süresini 32 yıldan yaklaşık 265 güne (~9 ay) indirmiştir.

Kontrol: 265 gün tasarım süre aralığı olan 3–24 ay içinde kalmaktadır.

Problem 3 — Zor

Konu: Yumuşak zemin üzerinde konut projesi için jet grout kolon tasarımı

Veriler:

• Zemin: İzmir kıyı alüvyonu, kum-kil karışımı
• Temel yükü (servis): $Q_{servis} = 60\text{ ton/kolon}$
• Jet grout sistemi: S1 (Jet-1), $D = 0{,}60\text{ m}$
• Karot dayanımı: $q_u = 3{,}0\text{ MPa}$ (kum-kil)
• Kolon derinliği: $L = 12\text{ m}$ (su tablası altı: -3,0 m)
• Çevre sürtünme direnci: $f_s = 80\text{ kPa}$
• Güvenlik sayısı: $FS = 2{,}5$
• Karelaj aralığı: $S_H = S_V = 1{,}60\text{ m}$

İstenen: (a) Tek kolon taşıma kapasitesi, (b) gerekli kolon sayısı, (c) alan değiştirme oranı

Çözüm:

(a) Tek kolon nihai taşıma kapasitesi:

Kolon kesit alanı: $A_{JG} = \pi \times 0{,}60^2 / 4 = 0{,}283\text{ m}^2$

Uç kapasitesi: $Q_{uc} = A_{JG} \times q_u / 3 = 0{,}283 \times 3{,}0 / 3 = 0{,}283\text{ MN} = 28{,}3\text{ ton}$

Çevre sürtünme kapasitesi:

$Q_{cevre} = \pi D L f_s = \pi \times 0{,}60 \times 12 \times 80 = 1809{,}6\text{ kN} = 184{,}6\text{ ton}$

Toplam nihai: $Q_{ult} = 28{,}3 + 184{,}6 = 212{,}9\text{ ton} \approx 213\text{ ton}$

(b) İzin verilen taşıma kapasitesi:

$Q_{izin} = Q_{ult} / FS = 213 / 2{,}5 = \mathbf{85{,}2\text{ ton/kolon}}$

$Q_{izin} = 85{,}2\text{ ton} > Q_{servis} = 60\text{ ton}$ → Tek kolon yeterli

(c) Alan değiştirme oranı:

Kolon etki alanı: $A_{etki} = 1{,}60 \times 1{,}60 = 2{,}56\text{ m}^2$

$a_r = \frac{A_{JG}}{A_{etki}} = \frac{0{,}283}{2{,}56} = 0{,}11 = \%11$

(d) 1000 m² proje alanı için kolon sayısı:

$N = \frac{A_{proje}}{A_{etki}} = \frac{1000}{2{,}56} = 390\text{ kolon}$

TS EN 12716:2002 Madde 7.3.5'e göre: Her 150 kolonda 1 adet yük testi → 3 yük testi

Sonuç: 1,60×1,60 m kare karelaj, D = 0,60 m, L = 12 m → emniyetli taşıma kapasitesi 85,2 ton/kolon (%42 rezerv ile). 1000 m² alan için 390 kolon gereklidir.

Kontrol (TBDY 2018): İzmir kıyı alüvyonu alanda sıvılaşma kontrolü gerekir. TBDY 2018 Madde 16.6.4: N₁,₆₀ ve CPT verileriyle Ek 16B değerlendirmesi yapılmalıdır.

9. Sık Yapılan Hatalar

1. Taş kolonu çok yumuşak zeminlere uygulamak: $c_u < 15\text{ kPa}$ olan killer için taş kolon uygun değildir; kolon lateral stabiliteyi yitirir.

2. Jet grout kalite kontrolünü ihmal etmek: Kolon çapı sahada doğrulanmadan tasarım parametreleri kullanılır. TS EN 12716:2002 Madde 7.3 kapsamında sondaj/karot alımı zorunludur.

3. Ön yükleme süresini kısaltmak: Tasarımdan daha az bekleme süresiyle yük kaldırılırsa hedef konsolidasyon derecesi sağlanmaz; yapı inşa sonrası aşırı oturma yaşar.

4. PVD kurulum sonrası beklememek: PVD yerleştirme sırasında oluşan aşırı boşluk suyu basıncı için 1–2 hafta dinlenme gerekir.

5. İyileştirme bölgesini yetersiz kapsamak: İyileştirme alanı temel sınırlarından en az %20 dışarı çıkmalıdır; kenar etkisi göz ardı edilirse diferansiyel oturma oluşur.

6. TBDY 2018 Bölüm 16 kontrolünü atlamak: Deprem bölgelerinde zemin iyileştirme yapılsa bile TBDY 2018 Ek 16B'ye göre sıvılaşma analizi tamamlanmadan zemin güvenli ilan edilemez.

7. Türkiye koşullarını göz ardı etmek: İstanbul ve İzmir kıyı zeminlerinin su oranı ve plastisitesi Avrupa kılavuzlarındaki tipik değerlerden farklı olabilir; tasarım parametreleri mutlaka sahaya özgü sondaj ve laboratuvar sonuçlarından türetilmelidir.

Kaynaklar

1. Çukurova Üniversitesi, Zemin İyileştirme Yöntemleri 2 — Ders Notları, İnşaat Müh. Böl., 2022.
2. IMO İstanbul Şubesi, Prof. Dr. Sadık Öztoprak, Zeminlerin İyileştirilmesi Kurs Notları, 2016.
3. FHWA, Ground Modification Methods Reference Manual, NHI-16-028, 2016.
4. Mısır, G., Jet Grout Yöntemi ile Zemin İyileştirme ve Deplasman Değerlendirmesi, Dergipark, 2020.
5. Aksangür, Z., Yüksek Modüllü Kolonların (Jet Grout) Zemin İyileştirmesine Etkisi, Sakarya Üniversitesi Tez, 2017.
6. TSE, TS EN 12716:2002 — Özel Jeoteknik Uygulamalar — Jet Enjeksiyon, Ankara: TSE.
7. TSE, TS EN 14731:2005 — Özel Jeoteknik Uygulamalar — Derin Karıştırma, Ankara: TSE.
8. TBDY 2018, Türkiye Bina Deprem Yönetmeliği, Çevre ve Şehircilik Bakanlığı, 2018.
9. İMO Ankara Şubesi, TBDY-2018 Kısım 16 — Deprem Etkisi Altında Temel Tasarımı, 2022.
10. Kandemir, E., Jet Enjeksiyonu Kolonlarında Tasarım Parametreleri, Pamukkale Üniversitesi Yüksek Lisans Tezi, 2019.
11. İller Bankası, Derin Karıştırma (DSM) ile Zemin İyileştirmesi Uzmanlık Tezi, 2018.
12. Priebe, H.J., "The Design of Vibro Replacement", Ground Engineering, 28(10), 31–37, 1995.

İlgili Hesaplama Araçları

Bu konuyla ilgili ücretsiz mühendislik hesaplama araçlarımızla ön tasarım ve kontrol yapabilirsiniz:

• Kolon Boyutlandırma Hesaplama
• Kolon Donatısı Hesaplama
• Zemin Taşıma Gücü Hesaplama
• SPT N30 Düzeltme Hesaplama

Önemli Mühendislik Uyarısı: Bu içerik yalnızca bilgilendirme amaçlıdır; nihai tasarım, hesap ve uygulama kararları, güncel yönetmelikler ile proje koşulları çerçevesinde yetkili bir inşaat mühendisinin denetiminde alınmalıdır. Sayısal örnekler ve formüller genel mühendislik pratiğini yansıtır; her projenin kendine özgü zemin, yük ve çevre koşulları proje müellifince ayrıca değerlendirilmelidir.
