P-Delta etkisi nedir?

P-Delta (P-Δ) etkisi, düşey yükler (P) ile yatay yer değiştirmelerden (Δ) kaynaklanan ilave moment bileşeninin yapısal davranışı olumsuz yönde değiştirmesi olgusudur. Bu ilave devrilme momenti MPΔ = P·Δ, birinci mertebe momentine eklenerek toplam moment artışına yol açar.

P-Δ ile P-δ arasındaki fark nedir?

P-Δ, kat arası göreli ötelemeden (Δ) kaynaklanan global ikinci mertebe etkisidir; P-δ ise eleman boyunca oluşan yerel deformasyondan (δ) kaynaklanan lokal etkidir. Deprem hesabında P-Δ belirleyicidir.

Stabilite katsayısı θII'ye göre ikinci mertebe etkiler ne zaman önemlidir?

θII 0,30 ise sistem kararsızdır ve bina bu hâliyle yapılamaz (TBDY 2018 Bölüm 4.9).

İkinci mertebe büyütme faktörü nasıl hesaplanır?

Büyütme faktörü βII = 1/(1 - θII) ile bulunur ve birinci mertebe iç kuvvetlere uygulanır. Örneğin θ = 0,15 için βII = 1,18 olup tüm iç kuvvetler %18 büyütülür.

Stabilite katsayısı θII nasıl tanımlanır?

θII = (Σwj · δi) / (Vi · hi) ile hesaplanır; burada Σwj i. kat ve üstündeki katların toplam ağırlığı, δi azaltılmış göreli kat ötelemesi, Vi etkin kat kesme kuvveti ve hi kat yüksekliğidir (TBDY 2018 Bölüm 4.9).

P-Delta İkinci Mertebe Etkisi

1. P-Delta Kavramı

1.1 P-Δ ve P-δ Ayrımı

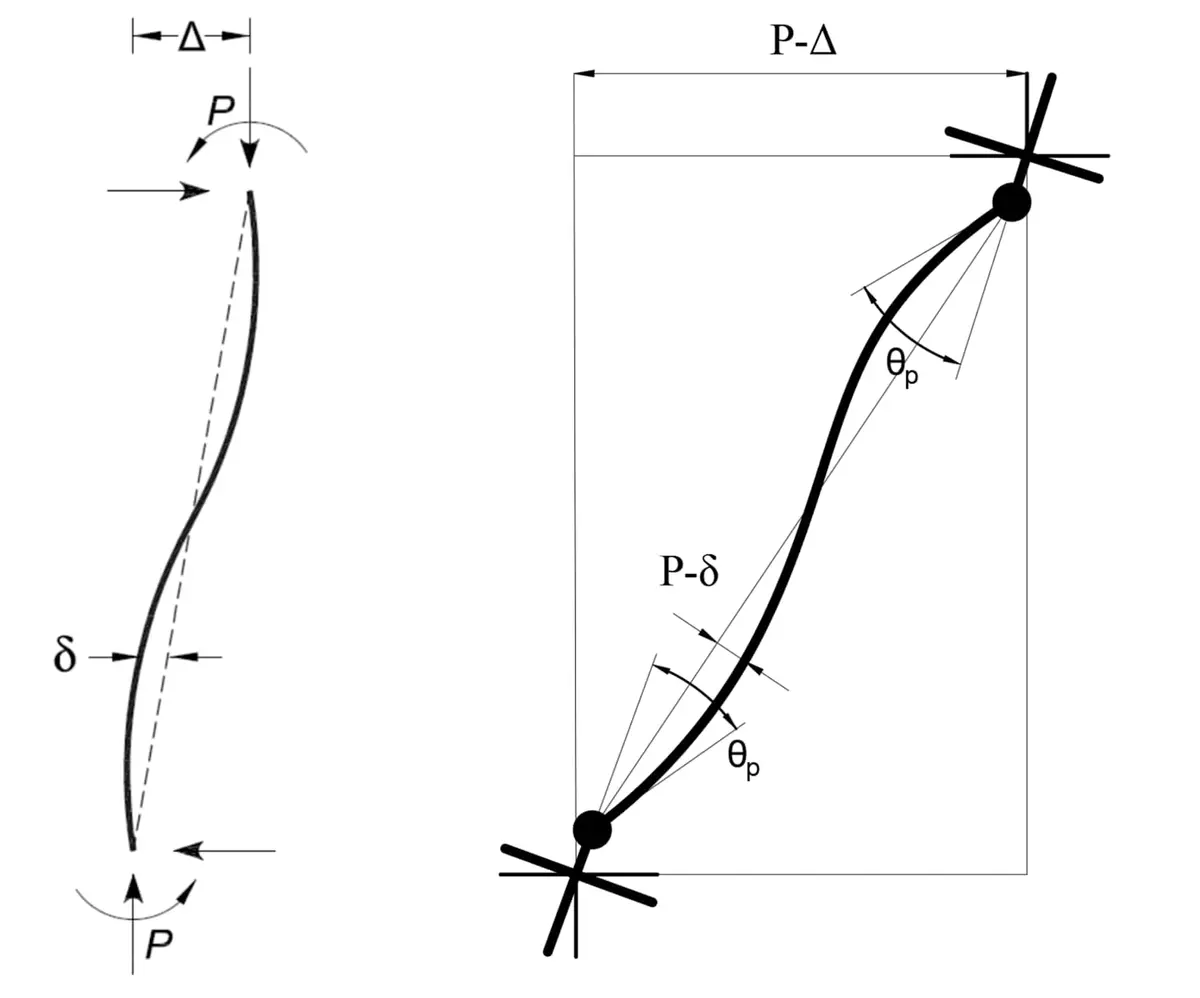

P-Δ ve P-δ kavram diyagramı: sol panel ince eleman üzerinde lokal eğrilik — δ küçük deplasman ve P eksantrik yük; sağ panel iki eklemli çubuk sistemde P büyük aks yükü ve Δ kat arası göreli öteleme, θp plastik mafsal açıları — **Şekil 1 — P-Δ (Global) ve P-δ (Lokal) İkinci Mertebe Etkileri**
P-Δ kat arası göreli ötelemeden (Δ) kaynaklanan global ikinci mertebe etkisidir; P-δ ise eleman boyunca oluşan yerel deformasyondan (δ) kaynaklanan lokal etkidir; deprem hesabında P-Δ belirleyicidir.

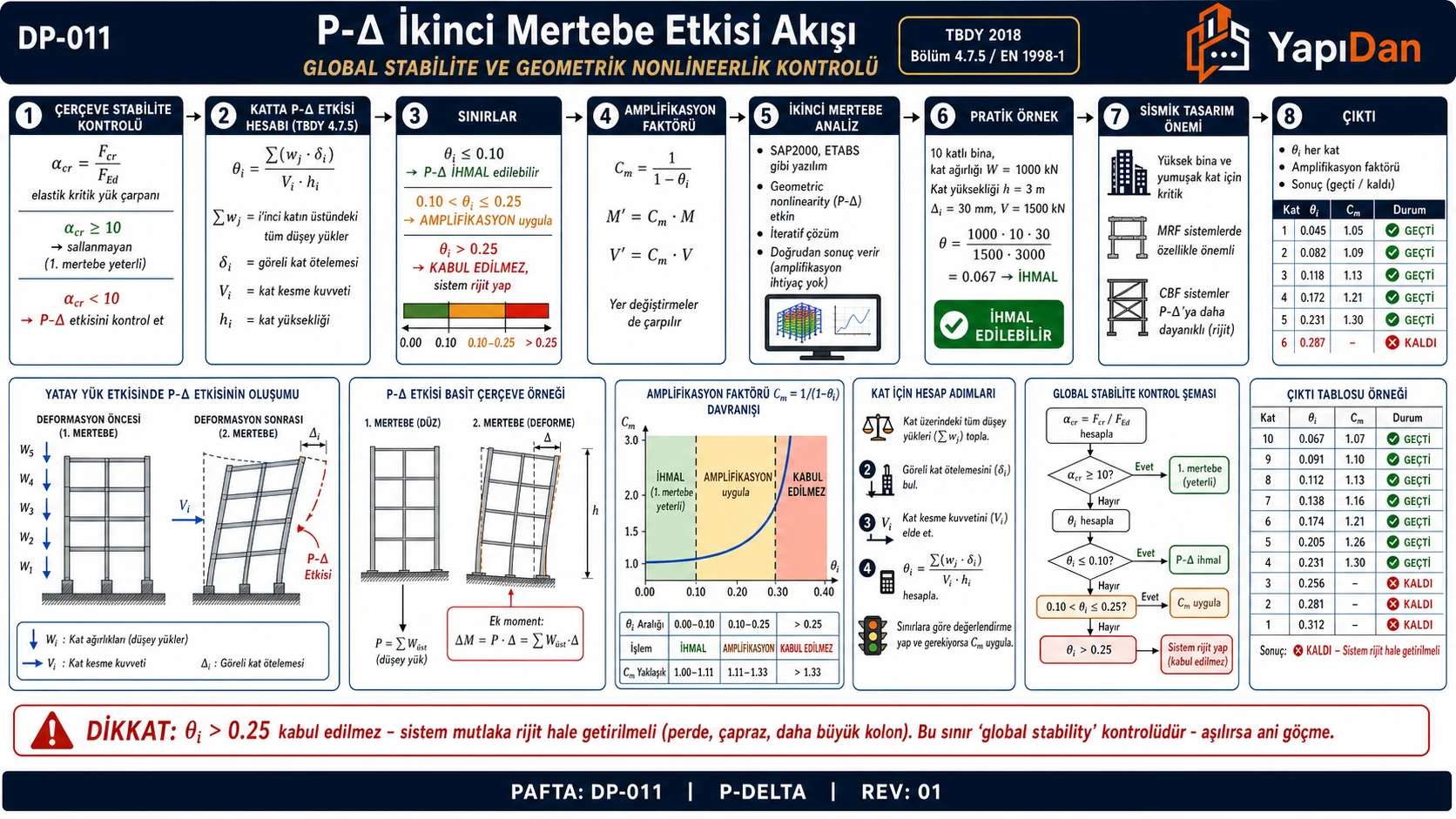

DP-011 P-Δ ikinci mertebe etkisi akış diyagramı — αcr sallanma, θi=Σwj·δi/(Vi·hi), 0.10/0.25 sınırlar, amplifikasyon Cm=1/(1-θi), ikinci mertebe analiz, sistem rijitleştirme, sismik tasarım önemi sırasıyla sekiz adım — **Şekil 1.1 — DP-011 P-Δ Etki Hesap Akışı**
αcr stabilite kontrolü → θi = Σ(wj·δi)/(Vi·hi) hesabı (TBDY 4.7.5) → sınıflar (θi≤0.10 ihmal, 0.10-0.25 amplifikasyon Cm=1/(1-θi), >0.25 KABUL EDİLMEZ) → ikinci mertebe analiz (SAP2000/ETABS) veya sistem rijit yapma (perde/çapraz).

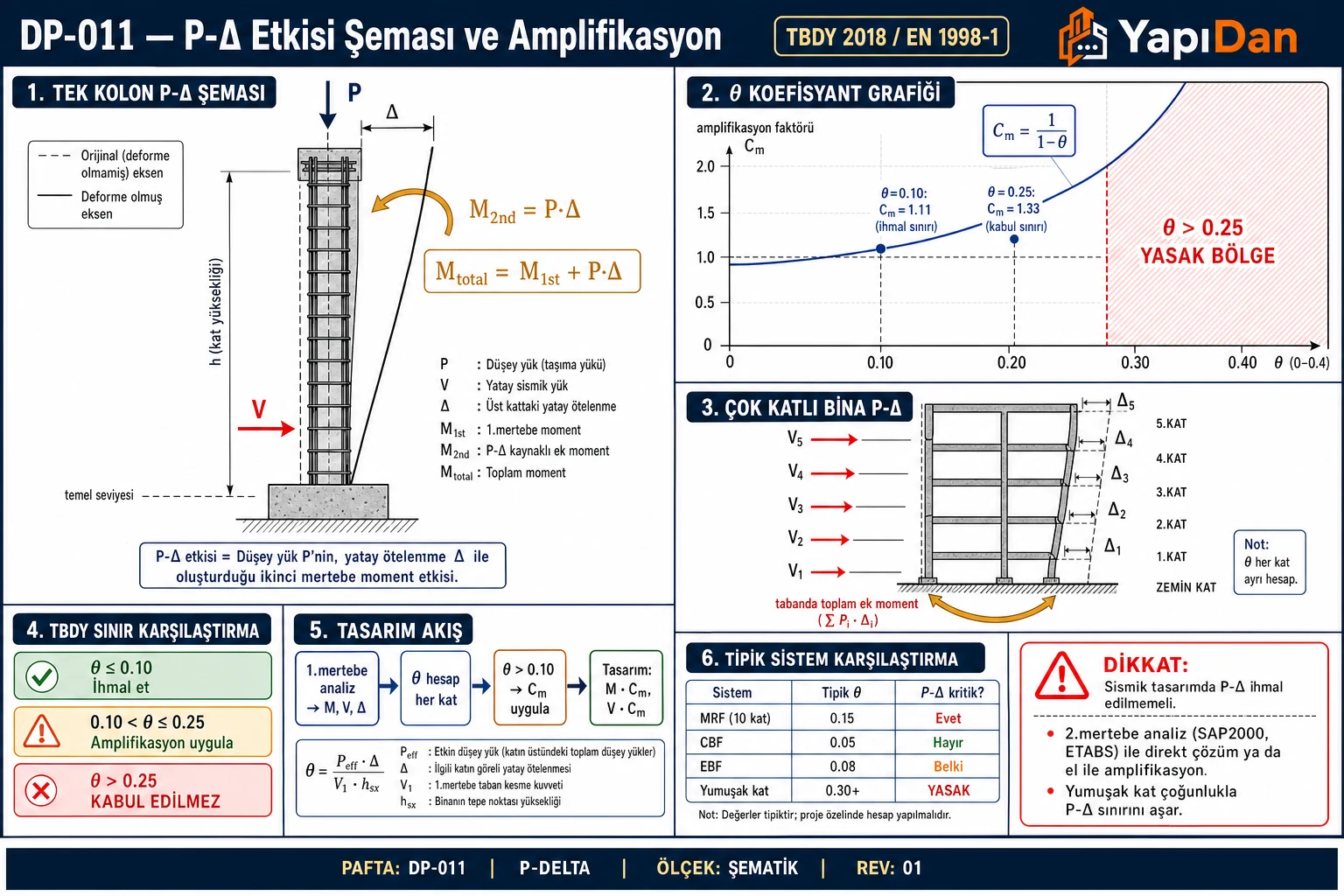

DP-011 P-Δ etkisi şeması ve amplifikasyon — tek kolon eğik (Δ yer değiştirme, P düşey, M_2nd=P·Δ ek moment), θ-Cm grafiği 3 bölge (yeşil ≤0.10, sarı 0.10-0.25, kırmızı yasak), çok katlı bina, sistem karşılaştırma — **Şekil 1.2 — P-Δ Şeması + Amplifikasyon**
Tek kolon P-Δ şeması (Δ yatay yer değiştirme + ek moment M_2nd=P·Δ); θ-Cm amplifikasyon grafiği (Cm=1/(1-θ), 3 bölge yeşil/sarı/kırmızı); çok katlı binada her kat ayrı θi; sistem karşılaştırma (MRF θ≈0.15 kritik, CBF θ≈0.05 ihmal, yumuşak kat θ≈0.30 yasak).

P-Δ etkisi (global): Kat kesme kuvveti V ile kat yüksekliği h ve göreli öteleme Δ birlikte etki ettiğinde ilave devrilme momenti:

$M_{P\Delta} = P \cdot \Delta$

Bu moment birinci mertebe analiz momenti $M_1 = V \cdot h$ 'ye eklenerek toplam moment artışına yol açar.

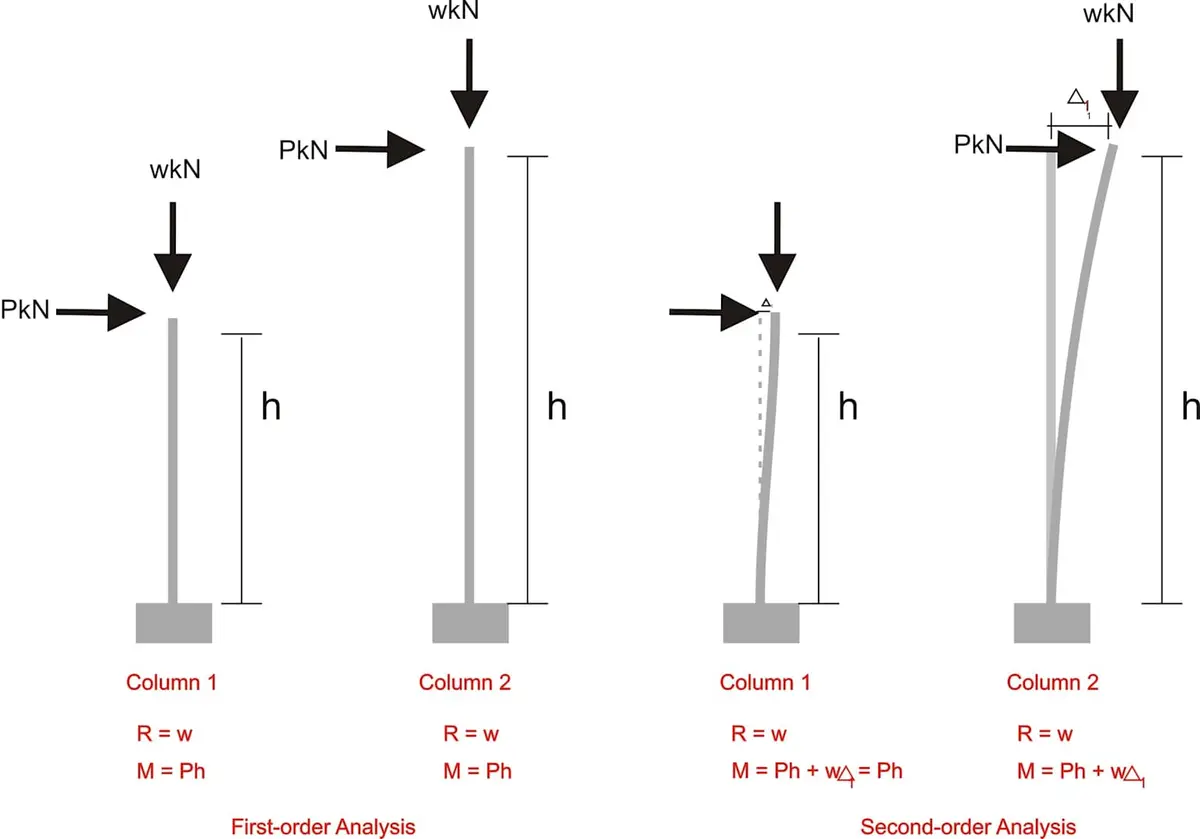

Birinci ve ikinci mertebe analiz karşılaştırması: dört kolon gösteriliyor; Column 1 ve 2 birinci mertebe (küçük deplasman); Column 1 ve 2 ikinci mertebe; kırmızı M=Ph birinci mertebe moment ve M=Ph+wΔ ikinci mertebe moment formülleri; ikinci mertebede Δ büyük — **Şekil 2 — Birinci ve İkinci Mertebe Analiz Karşılaştırması**
Birinci mertebe analizde moment M = P· h iken ikinci mertebe analizde M = P· h + w· Δ olarak artar; yüksek kolonlarda veya yüksek eksenel yük altında bu fark kritik düzeye ulaşabilir.

Tablo 1: Birinci ve İkinci Mertebe Analiz Farkı

Özellik	Birinci Mertebe	İkinci Mertebe
Denge denklemi	Orijinal konum	Deформе konum
Yük-deplasman ilişkisi	Doğrusal	Doğrusal olmayan
P-Δ etkisi	Yok	Var
Uygulama	Rijit yapılar	Esnek/yüksek yapılar

3. TBDY 2018 Stabilite Katsayısı θ

$\theta_{II,i}^{(X)} = \frac{\sum_{j=i}^{N} w_j \cdot \delta_i^{(X)}}{V_i^{(X)} \cdot h_i}$

Tablo 2: Tanım

Sembol	Tanım
$\sum w_j$	i. kat ve üstündeki tüm katların toplam ağırlığı (kN)
$\delta_i^{(X)}$	X doğrultusunda i. katta azaltılmış göreli kat ötelemesi (m)
$V_i^{(X)}$	X doğrultusunda i. katta etkin kesme kuvveti (kN)
$h_i$	i. kat yüksekliği (m)

Tablo 3: Karar Koşulları

θ_II Aralığı	Koşul	Yapılacak İşlem
θ_II < 0,10	İkinci mertebe etkiler ihmal edilebilir	Birinci mertebe analiz yeterli
0,10 ≤ θ_II ≤ 0,30	İkinci mertebe etkiler önemli	Büyütme faktörü β_II uygula
θ_II > 0,30	Kararsız sistem	Yapı bu hâliyle YAPILAMAZ

4. İkinci Mertebe Büyütme Faktörü

Birinci mertebe tasarım büyüklüklerine uygulanacak büyütme faktörü:

$\beta_{II,i}^{(X)} = \frac{1}{1 - \theta_{II,i}^{(X)}}$

İkinci mertebe iç kuvvetler:

$E_{2nd} = \beta_{II} \cdot E_{1st}$

Örnek: θ = 0,15 için $\beta_{II} = 1/(1-0{,}15) = 1{,}18$ → tüm iç kuvvetler %18 büyütülür.

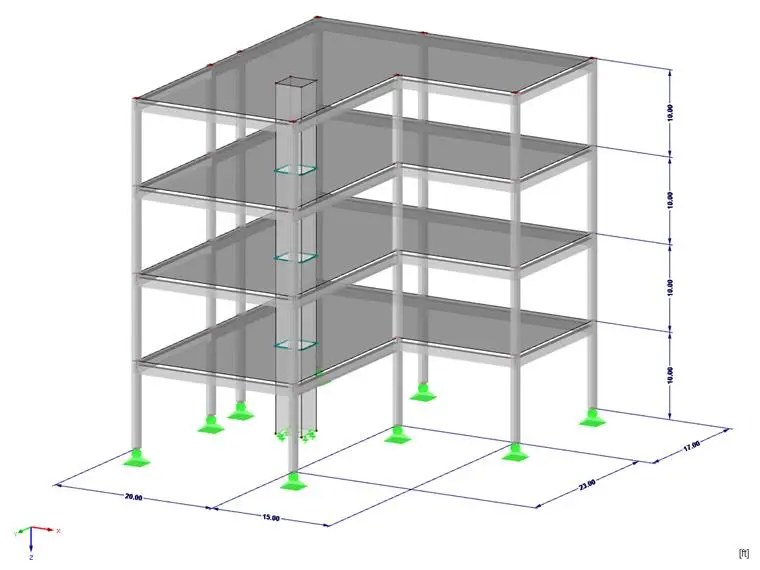

SAP2000/ETABS 4 katlı L-planlı 3D çerçeve modeli: gri kolon ve kirişler, yarı saydam döşeme plakaları, yeşil mesnet noktaları; ölçüler 20, 15, 23, 17 ft; kat yüksekliği 10 ft x 4; P-delta analiz için gömülü model — **Şekil 3 — 3D Çerçeve Modeli: P-Delta Analizi Örneği**
4 katlı L-planlı çerçevede SAP2000/ETABS üzerinde P-delta nonlineer analiz modeli; düzensiz plan geometrisi θ_II'yi artıran burulma deplasmanına neden olabilir.

5. Narinlik ve P-δ Etkisi

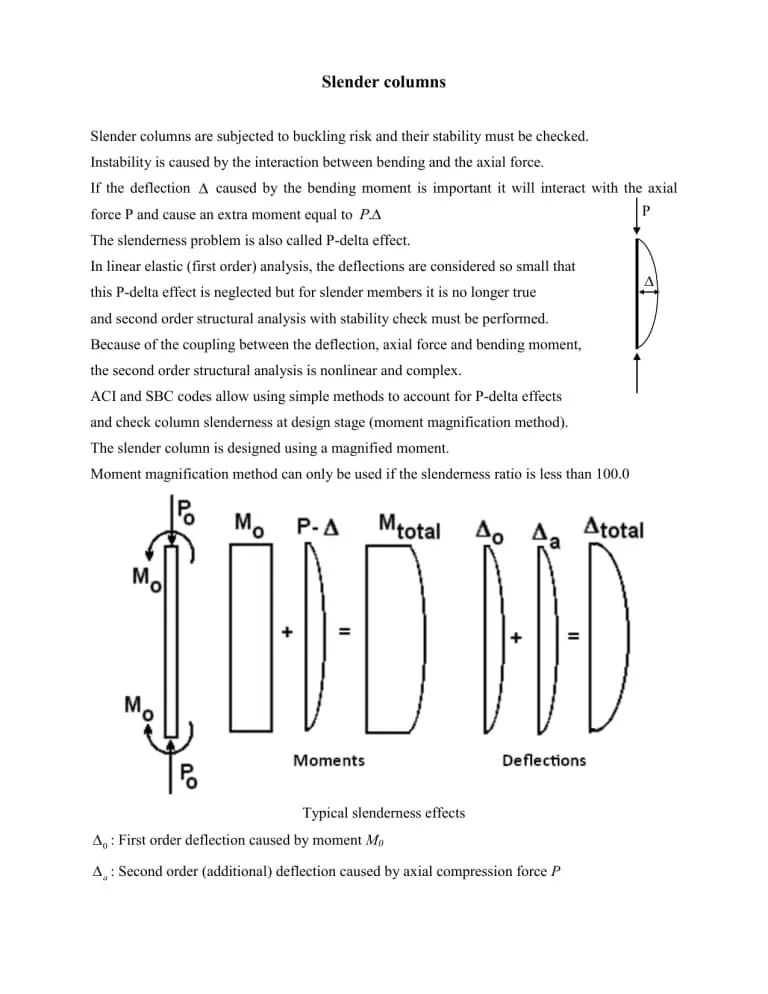

İnce kolon narinlik etkisi şeması: 'Slender columns' başlıklı metin; moment magnification method açıklaması; M0 (birinci mertebe), P-Δ ve Mtotal toplam moment diyagramları; Δ0, Δa, Δtotal deplasman diyagramları birlikte gösterilmiş — **Şekil 4 — Narinlik ve Moment Büyütme Yöntemi (Slender Columns)**
İnce kolonlarda moment magnification method: birinci mertebe moment M₀'a P-Δ katkısı eklenerek toplam moment M_total elde edilir; deplasman da Δ₀'dan Δ_total'e artar.

Tablo 4: Narinlik Kontrolü

Koşul	Narinlik Oranı	Yorumlama
Kısa kolon (P-δ ihmal)	$kL/r \leq 22$	İkinci mertebe etkisiz
Narinlik etkisi var	$22 < kL/r \leq 100$	Moment büyütme uygulanır
Yüksek narinlik	$kL/r > 100$	Nonlineer analiz zorunlu

5.2 Seismik Tasarımda P-Delta Başarısızlıkları

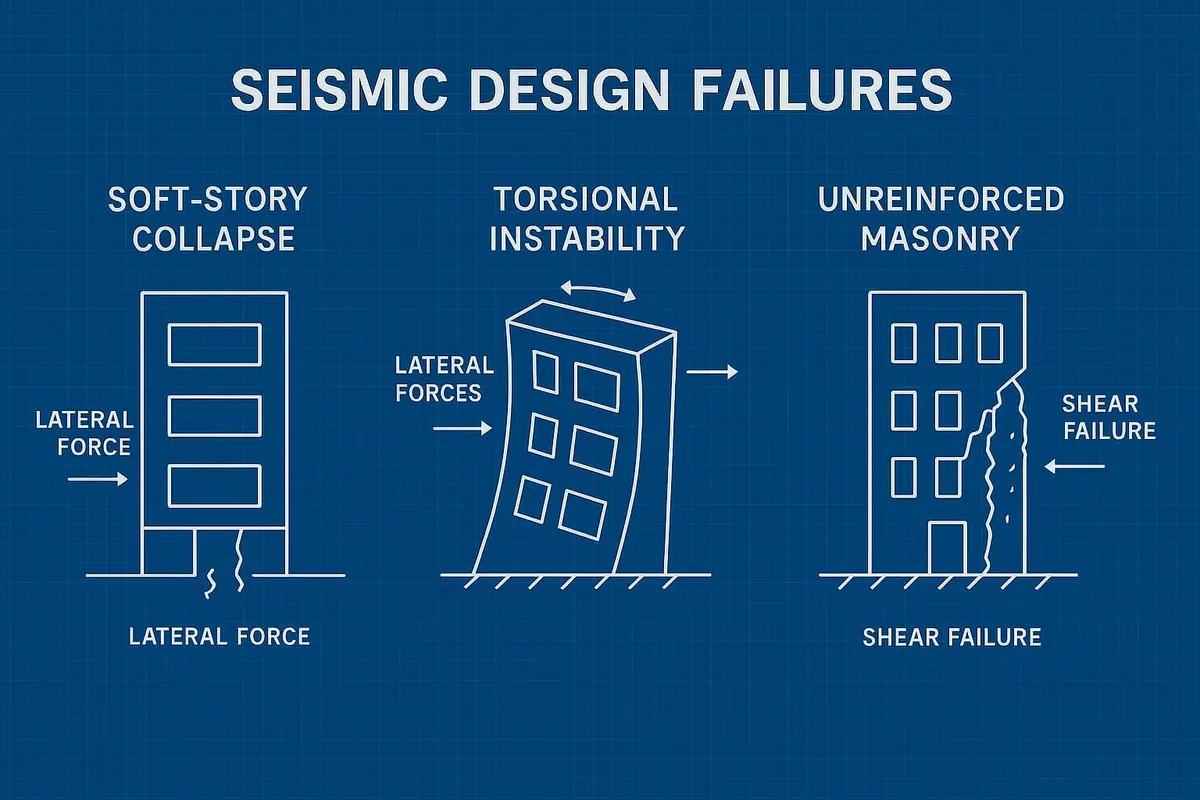

Seismic Design Failures infografik mavi arka planlı: üç tip gösteriliyor — Soft-Story Collapse (lateral force ile zemin kat yıkımı şeması), Torsional Instability (bina burulma şeması), Unreinforced Masonry (shear failure şeması); her başlık beyaz metin — **Şekil 5 — Deprem Kaynaklı Yapısal Başarısızlık Tipleri**
Yumuşak kat çöküşü (P-Δ'nın tetikleyici olduğu), burulma kararsızlığı (eksantrik rijitlik) ve donatısız yığma kesme başarısızlığı; üçü de TBDY 2018 düzensizlik koşulları ile önlenmeye çalışılır.

6. Hesap Akışı

6.1 Artan Yük Altında P-Delta Deplasman Etkisi

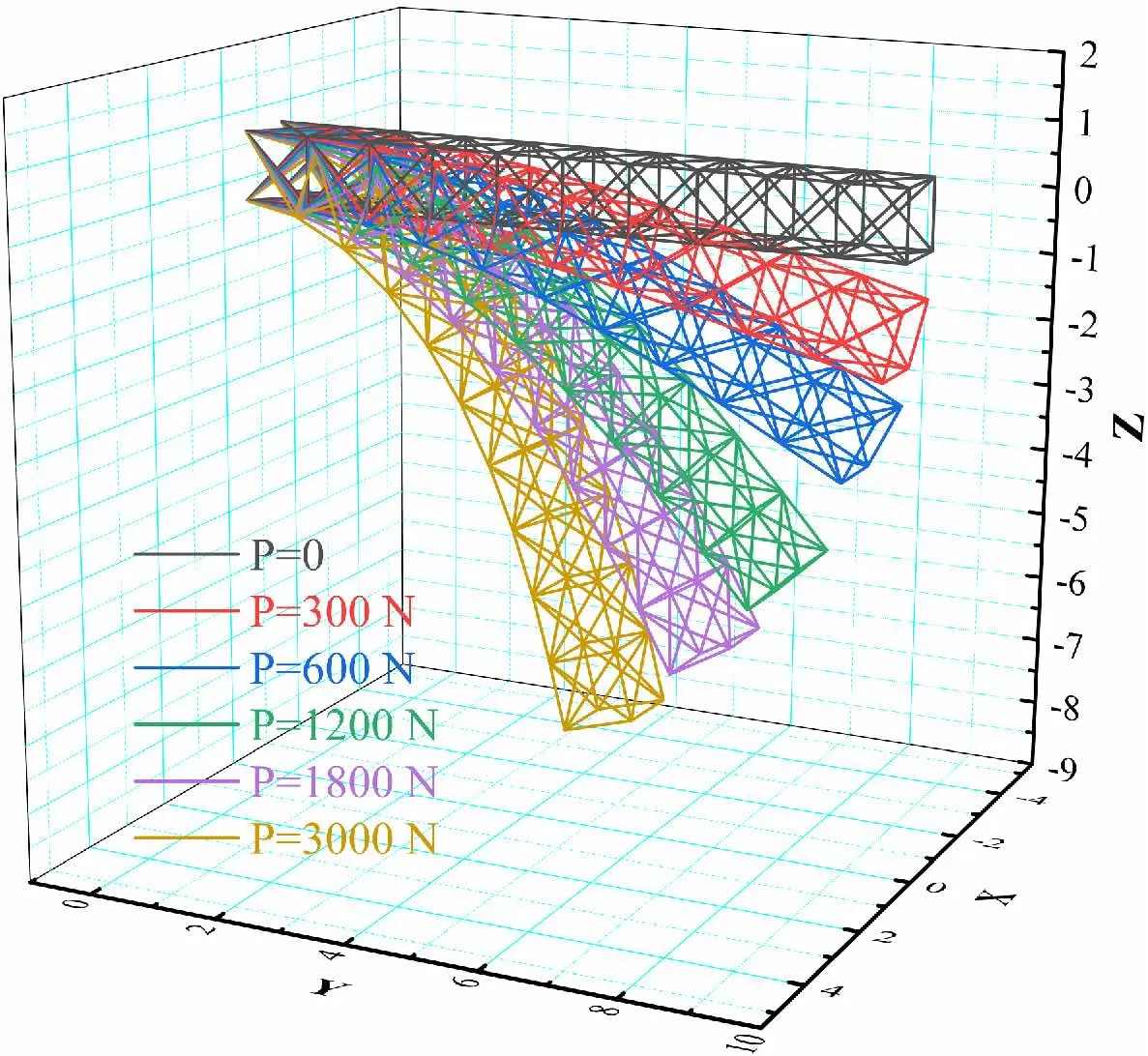

Artan yük altında 3D çerçeve deplasman şekilleri: P=0 siyah başlangıç pozisyonu; P=300N ile P=3000N arası renkli deforme şekiller (kırmızı, mavi, yeşil, mor, sarı); yük arttıkça deplasman belirgin biçimde büyümekte — **Şekil 6 — Artan Yük Altında P-Delta Deplasman Büyümesi**
P=0'dan P=3000N'ye artan yük adımlarında 3D çerçevenin deforme şekilleri; yük büyüdükçe P-Δ etkisi de artarak deplasman doğrusal olmayan biçimde büyür; kritik yüke yaklaşıldığında çerçeve kararsız hale gelir.

Saha Notu: TBDY 2018 Bölüm 4.9.1 uyarınca θ_II hesabında kullanılan göreli kat ötelemesi δ_i değerleri, deprem hesabından elde edilen ve R/I katsayısıyla büyütülmüş değerlerdir. Büyütülmemiş elastik ötelemeler kullanılması θ_II'yi küçük göstereceğinden güvensiz taraftadır.

Dikkat: Yüksek binalarda (BYS 1–2, > 70 m) TBDY 2018, P-delta etkilerinin geometrik nonlinearite olarak yazılım analizine doğrudan dahil edilmesini zorunlu kılar; büyütme faktörü yaklaşımı bu binalar için yetersizdir.

Kaynakça

İlgili Türk Standartları (TS) ve Avrupa Normları (EN)
TBDY 2018 — Türkiye Bina Deprem Yönetmeliği
İlgili ders kitapları ve teknik kaynaklar

Not: Bu makale eğitim amaçlıdır. Projelerde güncel yönetmelik ve standartlara başvurunuz.

Kaynaklar

TBDY 2018 — AFAD / T.C. Çevre, Şehircilik ve İklim Değişikliği Bakanlığı. https://www.resmigazete.gov.tr/eskiler/2018/03/20180318M1-2.htm
TBDY 2018 Bölüm 4.9 — AFAD / T.C. Çevre, Şehircilik ve İklim Değişikliği Bakanlığı. https://www.resmigazete.gov.tr/eskiler/2018/03/20180318M1-2.htm
TS EN 1998-1 (Eurocode 8) Bölüm 4.4.2.2 — CEN — Avrupa Standardizasyon Komitesi (Eurocode). https://eurocodes.jrc.ec.europa.eu
ASCE 7-22 Bölüm 12.8.7.
