Yüksek Dayanımlı Bulon Ön Gerilme Hesabı

Özet

Yüksek dayanımlı (HD) bulon birleşimleri, ön gerilme uygulanarak kaymaya dirençli (sürtünme) ya da ezilme (taşıyıcı) tipi bağlantı olarak tasarlanır. TS EN 1993-1-8:2005 bulon ve birleşim dayanımı hesabını, TS EN 1090-2 ise sürtünme yüzeylerinin hazırlanmasını (Madde 8.4), ön gerilmeli bulonların sıkılmasını (Madde 8.5) ve muayenesini (Madde 12.5.2) düzenler. Ön gerilmeli birleşimlerde TS EN 14399 serisine uygun 8.8 veya 10.9 bulon düzenekleri kullanılır. TBDY 2018 Madde 9.2.3.2, deprem yükleri etkisindeki elemanların birleşim ve eklerinde bu bulonların tam önçekme verilerek kullanılmasını şart koşar. Tork ile ön gerilme arasındaki ilişki kaplama ve yağlama durumuna bağlı olduğundan sıkma yöntemi düzeneğin k-sınıfına göre seçilir.

1. Tanım ve Bulon Sınıfları

1.1 Bulon Dayanım Sınıfları

Bulon dayanım sınıfı, iki basamaklı ISO kod sistemiyle ifade edilir: ilk rakam nominal akma dayanımının ($f_{yb}$), ikinci rakam nominal çekme dayanımının ($f_{ub}$) 1/100'üdür. TS EN ISO 898-1:2013 kapsamında tanımlanan 8.8 ve 10.9 sınıfı bulonlar "yüksek dayanımlı" kategorisinde yer alır ve ön gerilme uygulamasına uygundur.

Saha Notu: Ön gerilmeli birleşimlerde yalnız TS EN 14399'a uygun 8.8 ve 10.9 bulon düzenekleri (bulon, somun ve pullar) kullanılır. Proje çizimlerinde bulon cinsi, bulon ve delik çapları, rondela ve somun özellikleri, uygulanacak önçekme kuvveti ve sürtünme yüzeyi bilgileri verilmelidir (TBDY 2018 Madde 9.13.2.4).

Dikkat: Bulon dayanım sınıflarının mekanik özellikleri ve bunları sağlayan malzeme ve ısıl işlem koşulları TS EN ISO 898-1'de tanımlanır. Ön gerilmeli düzeneklerde bulon, somun ve pullar TS EN 14399'a göre birlikte belgelendirilmiş olmalı; her parti için üretici muayene belgesi istenmelidir.

1.2 HR ve HV Sistem Ayrımı (EN 14399-3/4)

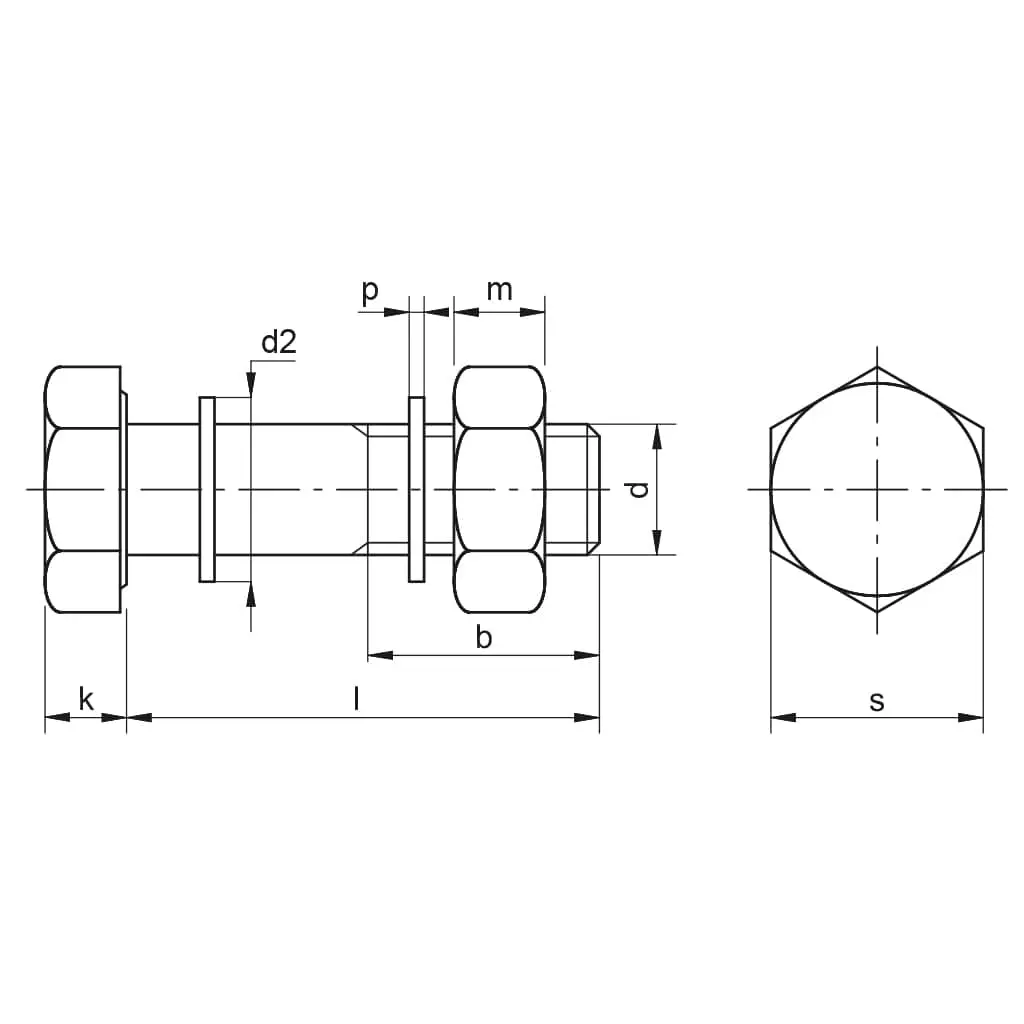

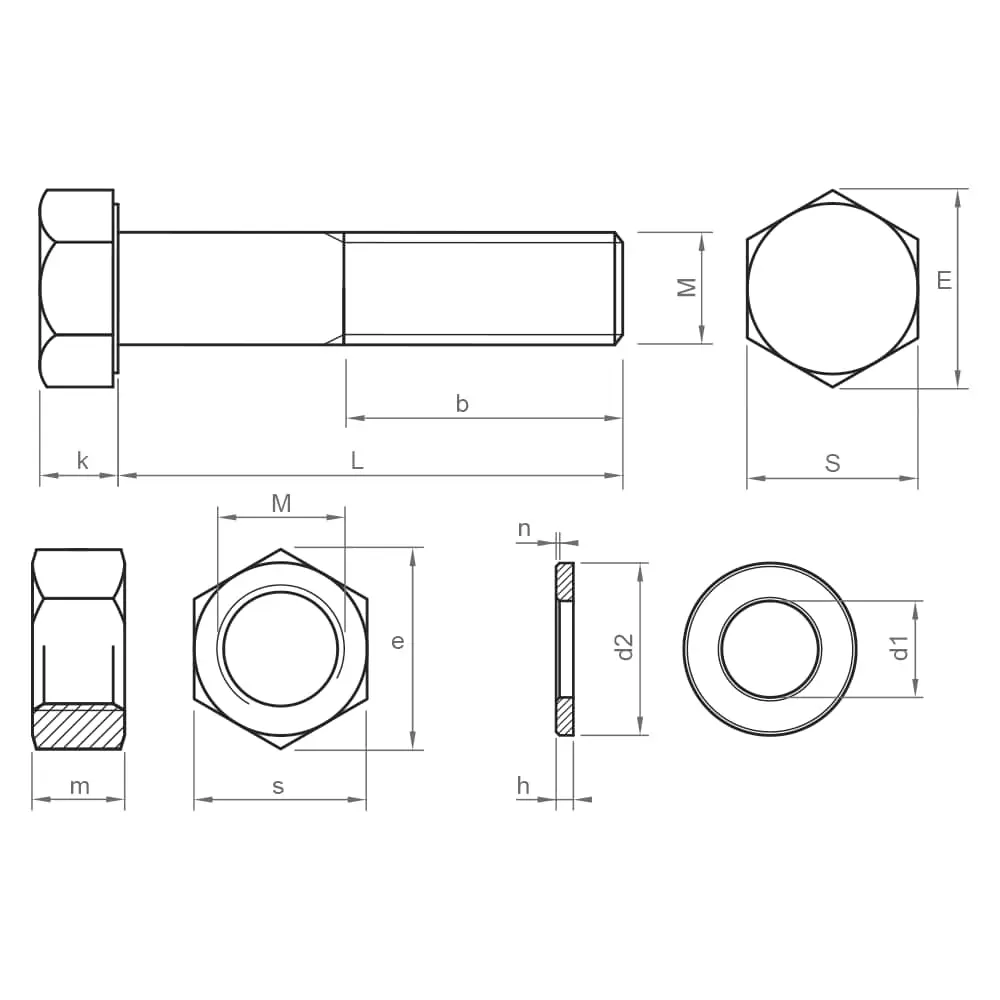

TS EN 14399 serisi ön gerilmeli yapısal bulon düzeneklerini tanımlar; altıgen başlı düzenekler için iki temel sistem HR (Bölüm 3) ve HV (Bölüm 4) sistemleridir; Bölüm 10 ayrıca kalibre ön gerilmeli HRC sistemini, Bölüm 9 ise HR ve HV düzenekleri için doğrudan gerilme göstergelerini (DTI) verir:

Saha Notu: TBDY 2018 Madde 9.2.3.2'deki tam önçekme koşulu, süneklik düzeyinden bağımsız olarak deprem yükleri etkisindeki elemanların tüm birleşim ve eklerine uygulanır. TBDY, HR ve HV sistemleri arasında bir tercih belirtmez; iki sistem sünekliği farklı mekanizmalarla sağlar ve karışıklığı önlemek için aynı şantiyede birlikte kullanılmamalıdır.

1.3 Bağlantı Tipleri

Referans: TS EN 1993-1-8:2005 Madde 3.4 ve Tablo 3.2.

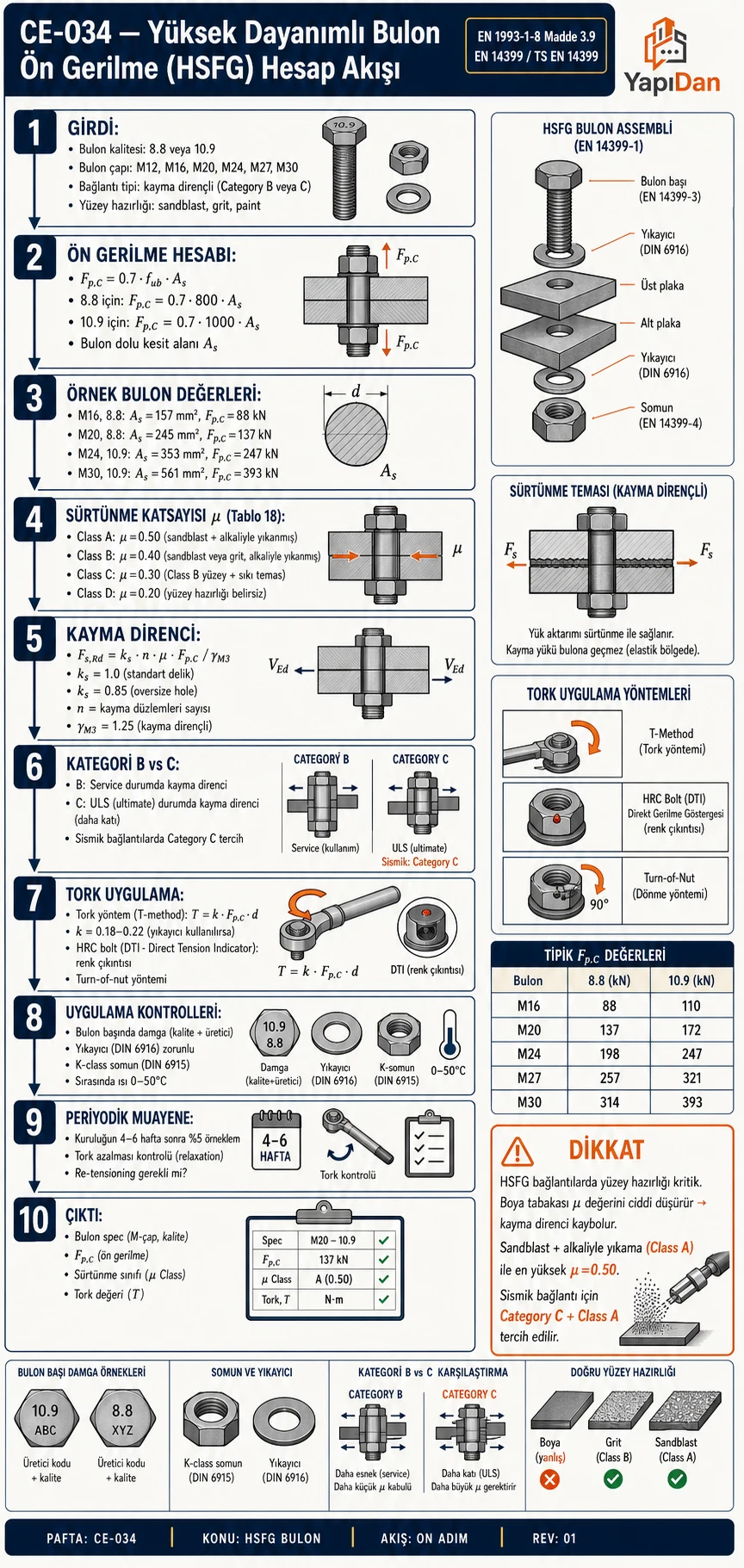

2. Ön Gerilme Kuvveti

2.1 Minimum Ön Gerilme Kuvveti

Kontrollü sıkılan 8.8 ve 10.9 bulonlarda kayma direnci hesabında kullanılan ön gerilme kuvveti (TS EN 1993-1-8:2005 Madde 3.9.1(2), Denk. 3.7):

$$F_{p,C}=0,7\cdot f_{ub}\cdot A_s$$

Hesap Notu: F_p,C, kayma direnci hesabında kullanılan ön gerilme kuvvetidir. TS EN 1090-2'deki sıkma yöntemlerinin her biri en az bu ön gerilmeyi sağlamayı amaçlar; tork değerleri ve adımları TS EN 1090-2 Madde 8.5'e (tork referans değerleri Madde 8.5.2) göre belirlenir.

Dikkat: Sıcak daldırma galvanizli bulon düzeneklerinde kaplama diş boşluğunu ve sürtünmeyi etkiler; bu nedenle bulon ve somun galvanizli düzenek olarak birlikte üretilip tedarik edilir ve tork–ön gerilme ilişkisi (k-sınıfı) bu düzenek için beyan edilen değere göre alınır. Beyan edilmemişse sıkma yöntemi ve kalibrasyon TS EN 1090-2'ye göre belirlenir.

3. Ön Gerilme Uygulama Yöntemleri

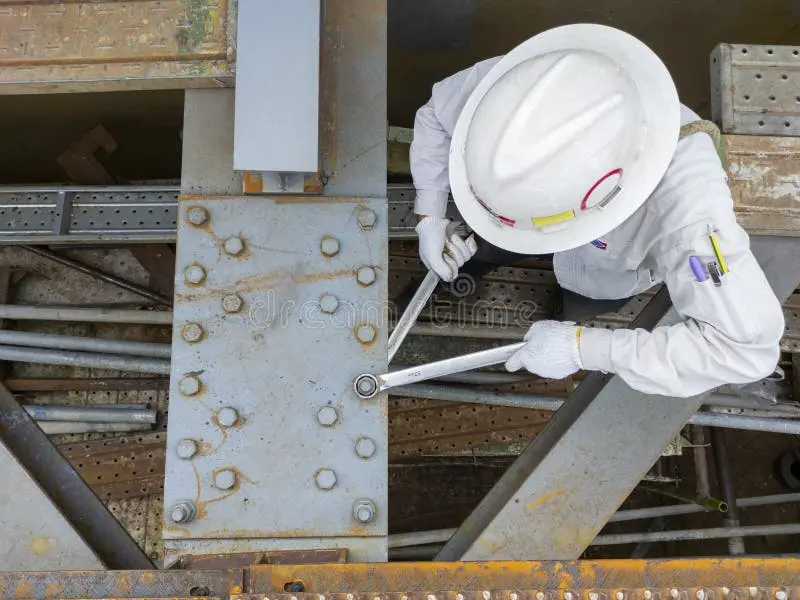

3.1 Tork Kontrolü Yöntemi (Torque Control Method)

Uygulanan tork ve ön gerilme arasındaki ilişki:

$$M_A=k\cdot d\cdot F_{p,C}$$

Örnek: M20-8.8, F_p,C = 137,2 kN (Tablo 5), k = 0,18 varsayımıyla:

$$M_A=0,18\times 0,020\times 137.200=493,9\text{ N}\cdot \text{m}\approx 494\text{ N}\cdot \text{m}$$

Referans: TS EN 1090-2 Madde 8.5.2 (tork referans değerleri) ve 8.5.3 (tork yöntemi); ISO 16047:2005 (tork–sıkma kuvveti deneyi)

Saha Notu: Tork–ön gerilme ilişkisi ISO 16047 deney yöntemiyle belirlenir; yağlama durumu, kaplama ve sıcaklık bu ilişkiyi değiştirir. Üretici beyanı somunun döndürülmesiyle yapılan sıkma için geçerlidir; bulon başından sıkma gibi durumlarda TS EN 1090-2 Ek H'ye göre kalibrasyon deneyi gerekir.

Dikkat: Son sıkma adımında kullanılan tork anahtarlarının doğruluğu TS EN ISO 6789'a göre ±%4 olmalı ve en az haftada bir kontrol edilmelidir; pnömatik anahtarlar hortum uzunluğu her değiştiğinde yeniden kontrol edilir. İlk sıkma adımındaki anahtarlar için ±%10 doğruluk ve yıllık kontrol yeterlidir (TS EN 1090-2 koşullarının SCI özeti).

3.2 Kombine Yöntem (Combined Method)

1. Önceden 0,75 × F_p,C değerinde tork uygulanır (snug tight — tam temas)
2. Bunu takiben somun belirlenen açı kadar çevrilir (ek dönüş)

Saha Notu: Kombine yöntemde snug tight aşaması genellikle darbeli somun sıkma makinesiyle yapılır. Türk şantiyelerinde bu aşama atlanma eğilimindedir; doğrudan ek dönüş uygulaması hatalıdır ve gerçek ön gerilme değeri kontrol edilemez.

3.3 Doğrudan Gerilme Göstergesi (DTI — Direct Tension Indicator)

Özel çentikli pul üzerindeki çıkıntılar belirlenen ön gerilme seviyesine ulaşıldığında sıkışır. DTI pulunun altında kalan boşluk (gap) 0,4 mm'nin altına indiğinde yeterli ön gerilme sağlanmış demektir (TS EN 14399-9).

Referans: TS EN 14399-9:2016

Saha Notu: DTI pulu görsel kontrolü hızlandırır; özellikle erişimi güç üst başlık birleşimlerinde tercih edilir. Türkiye'de henüz yaygın kullanımı sınırlı olup büyük köprü ve endüstriyel proje şantiyelerinde görülmektedir.

3.4 Ön Gerilme Kaybı (Relaxation)

TS EN 1993-1-8 ve TS EN 1090-2, ön gerilme kaybı için genel bir yüzde tablosu vermez. Kaybı etkileyen başlıca durumlar ve dayanakları:

Saha Notu: Ön gerilmeli bulonların muayene zamanı, örnekleme oranı ve yeniden sıkma koşulları TS EN 1090-2:2018 Madde 12.5.2'ye ve proje şartnamesine göre belirlenir; TBDY 2018'de bu konuda ayrı bir süre koşulu yoktur.

Dikkat: Sıkma sırasında ya da sonrasında gevşetilen düzenek yeniden sıkılmaz; bulon, somun ve pul değiştirilir.

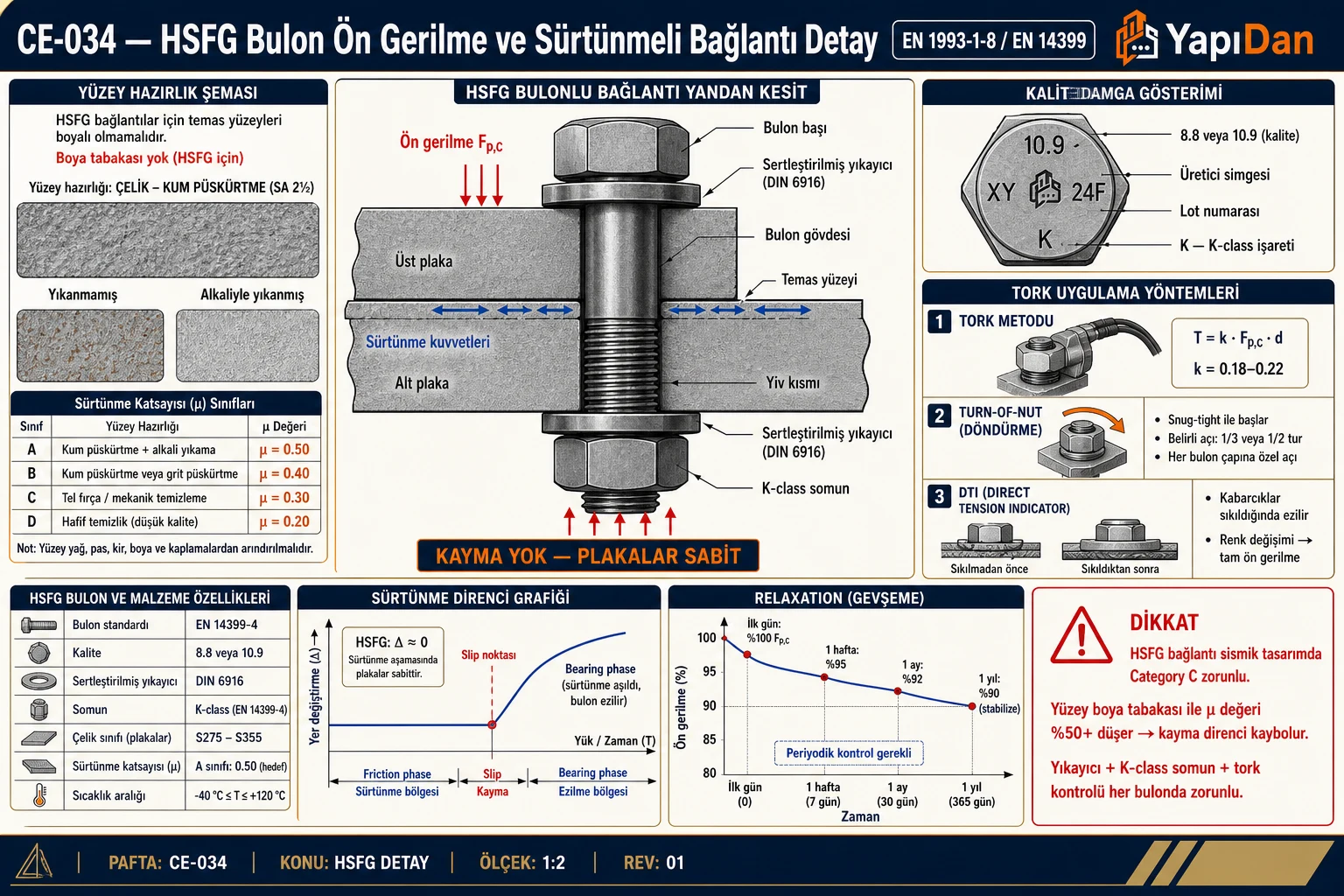

4. Sürtünme Tipi Bağlantı Dayanımı

4.1 Kayma Dayanımı

$$F_{s,Rd}=\frac{k_s\cdot n\cdot \mu }{{\gamma }_{M3}}\cdot F_{p,C}$$

4.2 Sürtünme Katsayısı μ — Yüzey Sınıfları

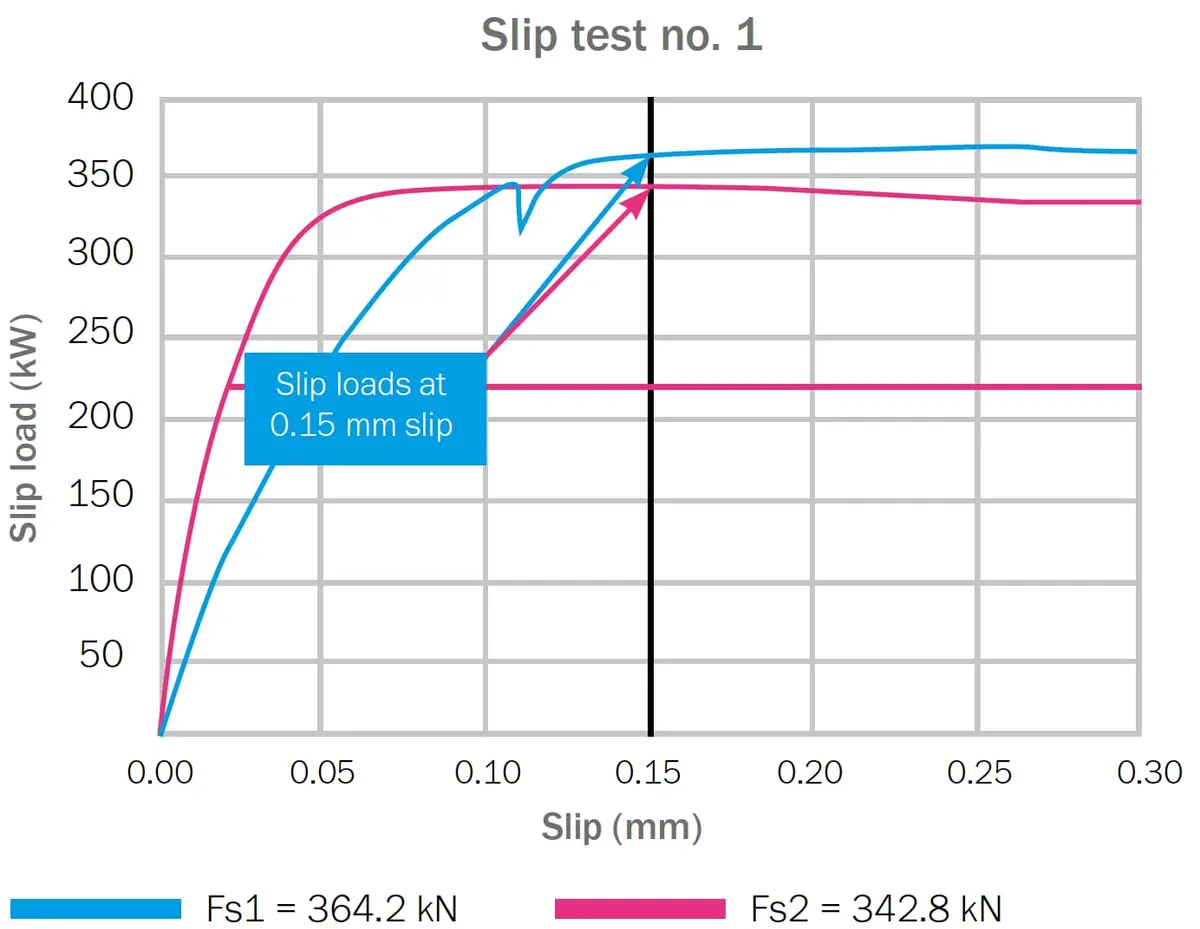

Dikkat: Sınıfların μ değerleri TS EN 1993-1-8:2005 Tablo 3.7'de, hangi yüzey işleminin hangi sınıfa girdiği TS EN 1090-2'de verilir; sürtünme yüzeylerinin hazırlanması TS EN 1090-2:2018 Madde 8.4'te düzenlenir. Tabloda yer almayan yüzey işlemlerinde (ör. işlem görmemiş galvaniz, diğer boya sistemleri) μ, TS EN 1090-2 Ek G'deki kayma deneyiyle belirlenir.

Saha Notu: Sürtünme yüzeyi sınıfı korozyon koruma sistemiyle birlikte seçilir; galvaniz veya boya kullanılacaksa μ değeri yukarıdaki sınıflandırmadan ya da kayma deneyinden alınır. Temas yüzeyleri birleştirmeden önce yağ, kir ve gevşek pastan arındırılmalıdır.

5. Çekme Dayanımı ve Birleşik Yük

5.1 Çekme Dayanımı

$$F_{t,Rd}=\frac{0,9\cdot f_{ub}\cdot A_s}{{\gamma }_{M2}}$$

${\gamma }_{M2}=1,25$ (TS EN 1993-1-8:2005 Tablo 2.1)

5.2 Kayma + Çekme Etkileşimi

Kaymaya dirençli birleşimde bulona kaymayı doğuran kesme kuvvetiyle birlikte çekme kuvveti de etkiyorsa, bulon başına kayma direnci çekme kuvvetiyle azaltılır (TS EN 1993-1-8:2005 Madde 3.9.2):

$$F_{s,Rd,ser}=\frac{k_s\cdot n\cdot \mu \cdot \left(F_{p,C}-0,8\cdot F_{t,Ed,ser}\right)}{{\gamma }_{M3,ser}}\text{(Kategori B, SLS)}$$ $$F_{s,Rd}=\frac{k_s\cdot n\cdot \mu \cdot \left(F_{p,C}-0,8\cdot F_{t,Ed}\right)}{{\gamma }_{M3}}\text{(Kategori C, ULS)}$$

Moment birleşiminde çekme kuvveti basınç tarafındaki temas kuvvetiyle dengeleniyorsa kayma direncinde azaltma gerekmez. Bunlara ek olarak, taşıma gücü sınır durumunda bulonun kesme dayanımı $F_{v,Rd}$ (Tablo 3.4) ile aşağıdaki etkileşim kontrol edilir:

$$\frac{F_{v,Ed}}{F_{v,Rd}}+\frac{F_{t,Ed}}{1,4\cdot F_{t,Rd}}\le 1,0$$

Bu bağıntıda $F_{v,Rd}$ bulonun kesme dayanımıdır; kayma direnci $F_{s,Rd}$ yerine kullanılmaz.

Referans: TS EN 1993-1-8:2005 Madde 3.9.2 ve Tablo 3.4

Saha Notu: Alın levhalı moment birleşimlerinde çekme bölgesindeki bulonlar kesme ve çekmeyi birlikte taşır; bu bulonlarda hem kayma (Kategori B veya C) hem de Tablo 3.4 kesme–çekme etkileşimi kontrol edilir. Deprem yükü etkisindeki birleşimlerde TBDY 2018 Madde 9.2.3.2 bulon koşulu geçerlidir; bulonlu başlık levhalı moment birleşimi için TBDY Tablo 9B.2 ayrıca 8.8 veya 10.9, en büyük M27 ve tam önçekme koşullarını verir.

Dikkat: Çekme etkisindeki bulonlarda tasarım çekme kuvveti $F_{t,Ed}$ levha kaldırma (prying) etkisini içermelidir. Alın levhası ve kolon başlığının çekme bölgesi eşdeğer T-parçası (T-stub) modeliyle hesaplanır (TS EN 1993-1-8:2005 Madde 6.2.4).

6. Türkiye'ye Özgü Mevzuat ve Koşullar

6.1 TBDY 2018 Bulonlu Birleşim Koşulları

TBDY 2018 Bölüm 9 (Çelik Binalar) kapsamında bulonlu birleşimler için temel koşullar:

Saha Notu: TBDY 2018'de deprem etkileri, 2018/11275 sayılı Bakanlar Kurulu kararıyla yürürlüğe konulan Türkiye Deprem Tehlike Haritaları ile tanımlanır (tdth.afad.gov.tr). Bulon koşulu ise konumun tehlike düzeyine değil, birleşimin deprem yükü aktarıp aktarmadığına bağlıdır (Madde 9.2.3.2).

6.2 Yasal Çerçeve

6.3 Birim Fiyat Referansı

ÇŞİB (Çevre, Şehircilik ve İklim Değişikliği Bakanlığı) 2026 Şubat birim fiyat listesinde çelik yapı montaj işleri ile ilgili pozlar:

Güncel birim fiyatlara Çevre, Şehircilik ve İklim Değişikliği Bakanlığı (yfk.csb.gov.tr) adresinden ulaşılabilir.

7. Montaj Sırası ve Kalite Kontrol

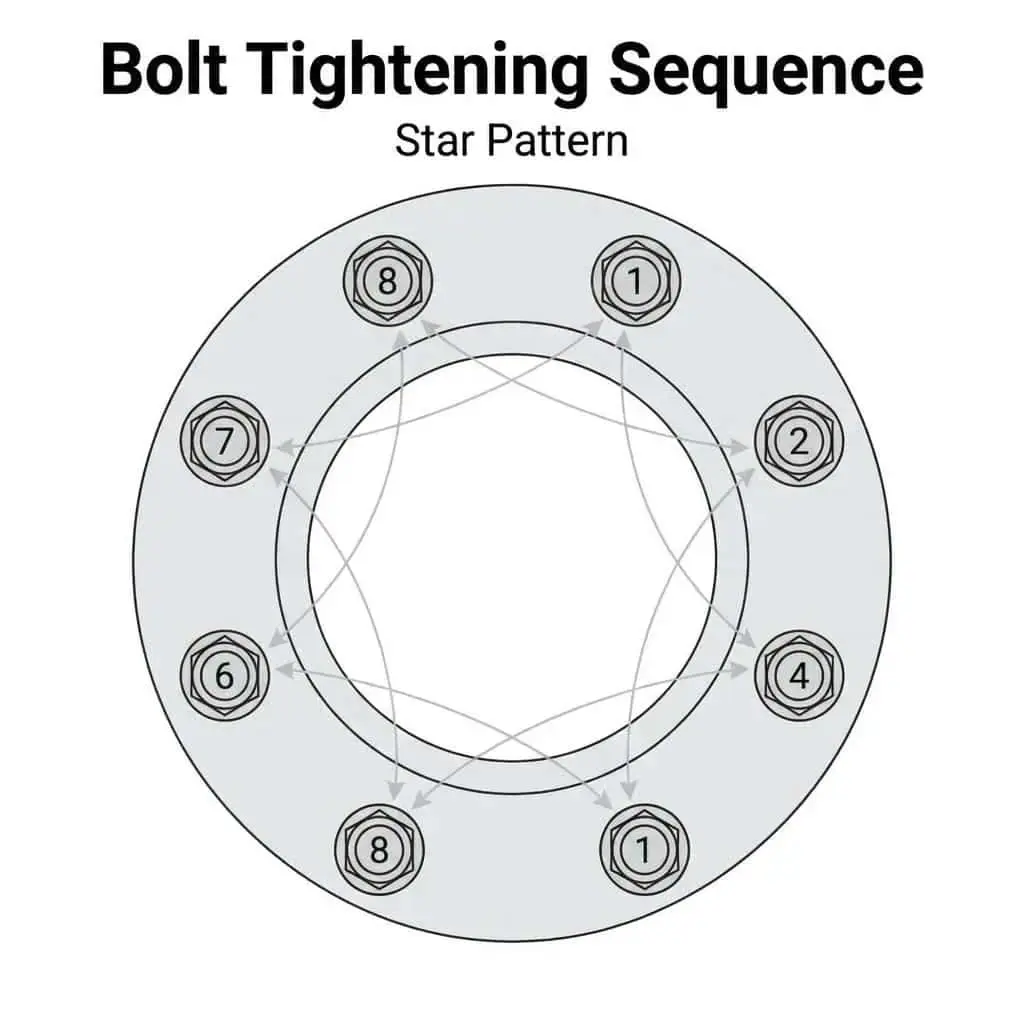

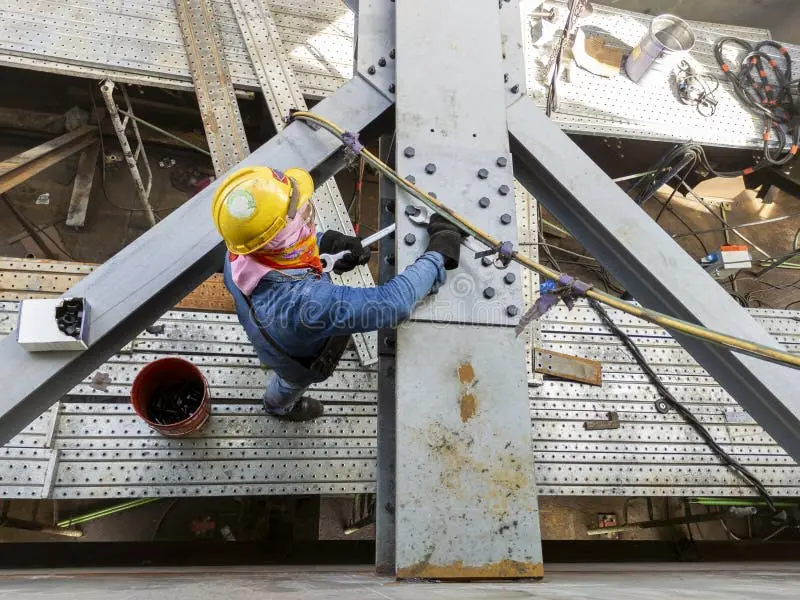

7.1 Sıkma Sırası Protokolü

TS EN 1090-2:2018'de ön gerilmeli bulonların sıkılması Madde 8.5'te (genel kurallar 8.5.1; tork referans değerleri 8.5.2; tork, kombine, HRC ve DTI yöntemleri 8.5.3–8.5.6) düzenlenir. Uygulamada sıra:

1. Bulonlar ön sıkma (snug tight, tam temas) düzeyine getirilir; bir sonraki adıma geçmeden önce birleşimdeki tüm bulonlarda ön sıkma tamamlanır
2. Ön sıkma ve sonraki sıkma adımları birleşimin en rijit kısmından en az rijit kısmına doğru ilerleyerek yapılır
3. Seçilen yönteme göre son sıkma (tam tork ya da belirlenen ek dönüş) uygulanır
4. Düzgün ön gerilme için birden fazla sıkma turu gerekebilir

Dikkat: Bulonları tek tek son değerine sıkarak ilerlemek yerine önce tüm bulonlar ön sıkma düzeyine getirilir; aksi hâlde levhalar tam oturmadan sıkılan bulonların ön gerilmesi, komşu bulonlar sıkıldıkça azalabilir.

7.2 Muayene Penceresi ve Protokolü

Saha Notu: Uygulama sınıfı (EXC) proje şartnamesinde belirlenir; TBDY 2018 çelik birleşimler için ayrı bir EXC sınıfı öngörmez. Ön gerilmeli bulonlu birleşimlerin muayene ve deney kuralları (örnekleme, kabul ve yeniden sıkma) TS EN 1090-2:2018 Madde 12.5.2'de verilir.

9. Örnek Problemler

Problem 1 — Kolay

Veriler:

• Bulon: M20-8.8
• Bağlantı: tek sürtünme yüzeyi (n = 1)
• Yüzey sınıfı: A (μ = 0,50)
• Kategori: B (SLS'de kayma olmamalı) → γ_M3,ser = 1,1
• Normal delik: k_s = 1,0

İstenen: Tek bulonun kullanılabilirlik sınır durumu kayma direnci F_s,Rd,ser (kN)

Çözüm:

Adım 1 — Ön gerilme kuvveti (TS EN 1993-1-8 Madde 3.9.1(2)):

$$F_{p,C}=0,7\times 800\times 245/1000=137,2\text{ kN}$$

Adım 2 — Kayma direnci (Kategori B, SLS):

$$F_{s,Rd,ser}=\frac{k_s\times n\times \mu }{{\gamma }_{M3,ser}}\times F_{p,C}=\frac{1,0\times 1\times 0,50}{1,1}\times 137,2=0,4545\times 137,2=62,4\text{ kN}$$

Sonuç: M20-8.8, Kategori B, Sınıf A yüzey için $F_{s,Rd,ser}=62,4\text{ kN/bulon}$. Kategori B'de taşıma gücü sınır durumunda ayrıca bulonun kesme ($F_{v,Rd}$) ve ezilme ($F_{b,Rd}$) dayanımları kontrol edilir.

Problem 2 — Orta

Veriler:

• Bulon: M24-10.9
• Kategori: B (SLS'de kayma olmamalı) → γ_M3,ser = 1,1
• Yüzey sınıfı: A (μ = 0,50), n = 1 (tek sürtünme yüzeyi), k_s = 1,0
• Kullanılabilirlik sınır durumunda bulona eş zamanlı çekme: F_t,Ed,ser = 60 kN

İstenen: Çekme etkisi altında tek bulonun kullanılabilirlik sınır durumu kayma direnci F_s,Rd,ser

Çözüm:

Adım 1 — F_p,C:

$$F_{p,C}=0,7\times 1000\times 353/1000=247,1\text{ kN}$$

Adım 2 — Kayma direnci (çekmesiz):

$$F_{s,Rd,ser}=\frac{1,0\times 1\times 0,50}{1,1}\times 247,1=112,3\text{ kN}$$

Adım 3 — Çekme etkisiyle azaltılmış kayma direnci (Madde 3.9.2, Kategori B):

$$F_{s,Rd,ser}=\frac{1,0\times 1\times 0,50\times (247,1-0,8\times 60)}{1,1}=\frac{0,50\times 199,1}{1,1}=90,5\text{ kN}$$

Adım 4 — Taşıma gücü kontrolü için bulonun çekme dayanımı (Tablo 3.4):

$$F_{t,Rd}=\frac{0,9\times 1000\times 353}{1,25\times 1000}=254,2\text{ kN}$$

Sonuç: F_t,Ed,ser = 60 kN çekme etkisi altında bulon başına SLS kayma direnci 90,5 kN'dur (çekmesiz değer 112,3 kN'dan yaklaşık %19 düşük). Taşıma gücü sınır durumunda ayrıca $F_{t,Ed}\le F_{t,Rd}$ ve Tablo 3.4 kesme–çekme etkileşimi bulonun kesme dayanımı $F_{v,Rd}$ ile kontrol edilir.

Problem 3 — Zor

Veriler:

• Birleşim tipi: deprem yükü etkisindeki kiriş eki (TBDY 2018 Madde 9.2.3.2: 8.8/10.9, tam önçekme; kesme düzleminde diş açılmamış gövde)
• Bulon: M24-10.9, HR sistemi (TS EN 14399-3)
• Tasarım kayma kuvveti (ULS): F_v,Ed = 320 kN
• Tasarım çekme kuvveti (ULS): F_t,Ed = 120 kN (bulonlara eşit dağıldığı varsayılır)
• Sürtünme yüzeyi: n = 2 (çift sürtünme yüzeyi)
• Yüzey sınıfı: B (μ = 0,40)
• k_s = 1,0 (normal delik)
• Tasarım kategorisi: C (ULS'de kayma olmamalı) → γ_M3 = 1,25
• Duyarlılık: ön gerilmenin %7 azaldığı varsayımıyla kontrol

İstenen: (a) Gerekli bulon sayısı, (b) Bulon kesme–çekme etkileşimi, (c) Ön gerilme kaybı varsayımıyla kayma kontrolü

Çözüm:

Adım 1 — F_p,C (M24-10.9):

$$F_{p,C}=0,7\times 1000\times 353/1000=247,1\text{ kN}$$

Adım 2 — Tek bulonun kayma direnci (Kategori C, çekmesiz):

$$F_{s,Rd}=\frac{1,0\times 2\times 0,40}{1,25}\times 247,1=0,64\times 247,1=158,1\text{ kN/bulon}$$

Adım 3 — Çekmeli kayma direnci ve bulon sayısı (Madde 3.9.2, Kategori C):

2 bulon: bulon başına çekme $120/2=60$ kN

$$F_{s,Rd}=0,64\times (247,1-0,8\times 60)=0,64\times 199,1=127,4\text{ kN}$$

$2\times 127,4=254,8\text{ kN}<320\text{ kN}$ — YETERSİZ

3 bulon: bulon başına çekme $120/3=40$ kN

$$F_{s,Rd}=0,64\times (247,1-0,8\times 40)=0,64\times 215,1=137,7\text{ kN}$$

$3\times 137,7=413,1\text{ kN}>320\text{ kN}$ — Kullanım oranı: $320/413,1=0,77$

Adım 4 — Bulon kesme–çekme etkileşimi (Tablo 3.4, 3 bulon):

Diş açılmamış gövde kayma düzleminde olduğundan ${\alpha }_v=0,6$ ve brüt alan $A=\pi \times 24^2/4=452,4$ mm² alınır:

$$F_{v,Rd}=2\times \frac{0,6\times 1000\times 452,4}{1,25\times 1000}=434,3\text{ kN}$$ $$F_{t,Rd}=\frac{0,9\times 1000\times 353}{1,25\times 1000}=254,2\text{ kN}$$ $$\frac{106,7}{434,3}+\frac{40}{1,4\times 254,2}=0,246+0,112=0,358\le 1,0✓$$

Ezilme dayanımı $F_{b,Rd}$ levha kalınlığına ve delik yerleşimine bağlıdır; verilmediğinden ayrıca kontrol edilmelidir.

Adım 5 — Ön gerilme %7 azalmış varsayımıyla:

$$F_{p,C,red}=247,1\times 0,93=229,8\text{ kN}$$ $$F_{s,Rd,red}=0,64\times (229,8-0,8\times 40)=0,64\times 197,8=126,6\text{ kN/bulon}$$ $$3\times 126,6=379,8\text{ kN}>320\text{ kN}✓$$

Sonuç: 3 adet M24-10.9 HR bulon kayma bakımından yeterlidir (413,1 kN > 320 kN; varsayılan %7 kayıpla 379,8 kN). Bulon kesme–çekme etkileşimi 0,358; ezilme dayanımı levha verileriyle ayrıca kontrol edilmelidir. EN 1993-1-8 tasarımı F_p,C'nin sıkma yöntemiyle sağlandığını kabul eder; %7 kayıp yalnız duyarlılık amaçlı bir varsayımdır.

10. Sık Yapılan Hatalar

11. İlgili Makaleler

12. Kaynaklar

1. TS EN 1993-1-8:2005 — Çelik yapıların tasarımı — Bölüm 1-8: Düğüm noktalarının tasarımı. TSE, Ankara.
2. TS EN 1090-2:2018+A1:2024 — Çelik yapıların yürütülmesi — Bölüm 2: Çelik yapılar için teknik gereksinimler. TSE, Ankara.
3. TS EN 14399-1:2015 — Ön gerilmeli yapısal bağlantı elemanları — Bölüm 1: Genel gereksinimler. TSE, Ankara.
4. TS EN 14399-3:2016 — Sistem HR — Altıgen baş civata ve somun düzenekleri. TSE, Ankara.
5. TS EN 14399-4:2015 — Sistem HV — Altıgen baş civata ve somun düzenekleri. TSE, Ankara.
6. TS EN 14399-9:2016 — Doğrudan gerilme gösterge düzenekleri. TSE, Ankara.
7. TS EN ISO 898-1:2013 — Karbon ve alaşım çeliğinden imal edilmiş bağlantı elemanlarının mekanik özellikleri — Bölüm 1: Civata ve saplama vidalar. TSE, Ankara.
8. TBDY 2018 — Türkiye Bina Deprem Yönetmeliği, Bölüm 9: Çelik Binalar. Çevre ve Şehircilik Bakanlığı, Ankara.
9. 3194 sayılı İmar Kanunu — Yapı ruhsatı ve teknik şartname uyumu.
10. 4708 sayılı Yapı Denetimi Hakkında Kanun — Malzeme muayenesi ve denetim.
11. 6331 sayılı İş Sağlığı ve Güvenliği Kanunu — Şantiye güvenliği ve ekipman kalibrasyonu.
12. ISO 16047:2005 — Fasteners — Torque/clamp force testing. International Organization for Standardization.
13. TS EN ISO 6789-1:2017 — Tork anahtarı kalibrasyon standardı. TSE, Ankara.
14. Kulak, G.L., Fisher, J.W. & Struik, J.H.A. (2001) — Guide to Design Criteria for Bolted and Riveted Joints. 2nd ed., AISC.
15. ECCS TC10 (2009) — European Recommendations for the Design of Simple Joints in Steel Structures. ECCS Publication No. 126.
16. SIROCO Research Project (2018) — Execution and reliability of slip resistant connections. Uni-Due IML, Duisburg.
17. Vatansever, C. (2022) — TBDY 2018 ile Uyumlu Çelik Yapı Tasarımı, Bölüm 5. İTÜ Ders Notları.

Not: Bu makale eğitim amaçlıdır. Projelerde güncel yönetmelik ve standartlara başvurunuz.
