Betonarme Bodrum Perde Tasarımı — Toprak Basıncı Etkisi

1. Tanım ve Temel İlke

Bodrum perdesi, binada yer altında kalan bölümde zemin itme kuvvetleri ve su basıncına karşı koyan, aynı zamanda üst yapının düşey yüklerini de temele aktaran betonarme perde elemanıdır. Çok katlı yapılarda her bodrum katı için ayrı bir perde yüksekliği söz konusudur; birden fazla bodrum katı varsa perdeler, kat döşemelerinde mesnet alarak sürekli eleman gibi çözümlenir.

Saha Notu: Türkiye'de çok sayıda bina bodrum katsız yapılmaktadır; ancak 2010 sonrası kentsel dönüşüm kapsamındaki yeni binalar ile ticari yapılarda çoğunlukla 1–3 bodrum kat bulunmakta ve bodrum perdeleri bu yapılarda ihmal edilemeyecek tasarım elemanlarına dönüşmektedir.

Dikkat: Bodrum perdelerini basit bir istinat duvarı gibi tasarlamak hatalıdır. Rijit zemin kat döşemesinin üst mesnet görevi görmesi nedeniyle mesnet koşulları ve yanal basınç dağılımı, serbest konsol istinat duvarlarından farklıdır.

1.1 Toprak Basıncı Teorisi (TS EN 1997-1 Md. 9.5)

Toprak basıncı katsayıları, duvarın hareket durumuna göre üç farklı değer alır:

Tablo 1: Toprak Basıncı Teorisi (TS EN 1997-1 Md. 9.5)

Bodrum perdeleri rijit yapısal sistemlere (zemin kat ve bodrum kat döşemelerine) bağlı olduğundan yanal deformasyon oluşamaz; bu nedenle K₀ dinlenme basıncı esas alınır. Aktif basınç katsayısı Kₐ ancak serbest deformasyon yapılmasına izin veren sistemlerde (ankrajlı veya serbest deplasmanlı duvarlar) kullanılabilir.

Aşırı konsolide (overconsolidated, OCR > 1) kil zeminlerde K₀ değeri artar:

$$K_{0,\text{aşırı konsol.}} = (1 - \sin\phi') \cdot OCR^{0.5}$$

Dikkat: Türkiye'de alüvyon (Marmara Bölgesi, Gediz Ovası, Çukurova) ve yumuşak kil zemin koşullarında OCR değeri genellikle 1–3 arasında değişmektedir. Bu durumda K₀ standart Jaky formülüyle hesaplanandan %20–50 daha yüksek çıkabilmektedir.

2. Toprak Yükü ve Su Basıncı Belirlenmesi

2.1 Statik Toprak Basıncı (TS EN 1997-1:2012 Md. 9.5.3)

Su tablasının olmadığı durumda herhangi bir z derinliğindeki yatay toprak basıncı:

$$\sigma_h = K_0 \cdot \gamma_k \cdot z \quad [\text{kPa}]$$

Yüzey yükünün (sürşarj, q) etkisi düzgün yayılı ise:

$$\sigma_{h,q} = K_0 \cdot q \quad [\text{kPa (sabit, H boyunca)]}$$

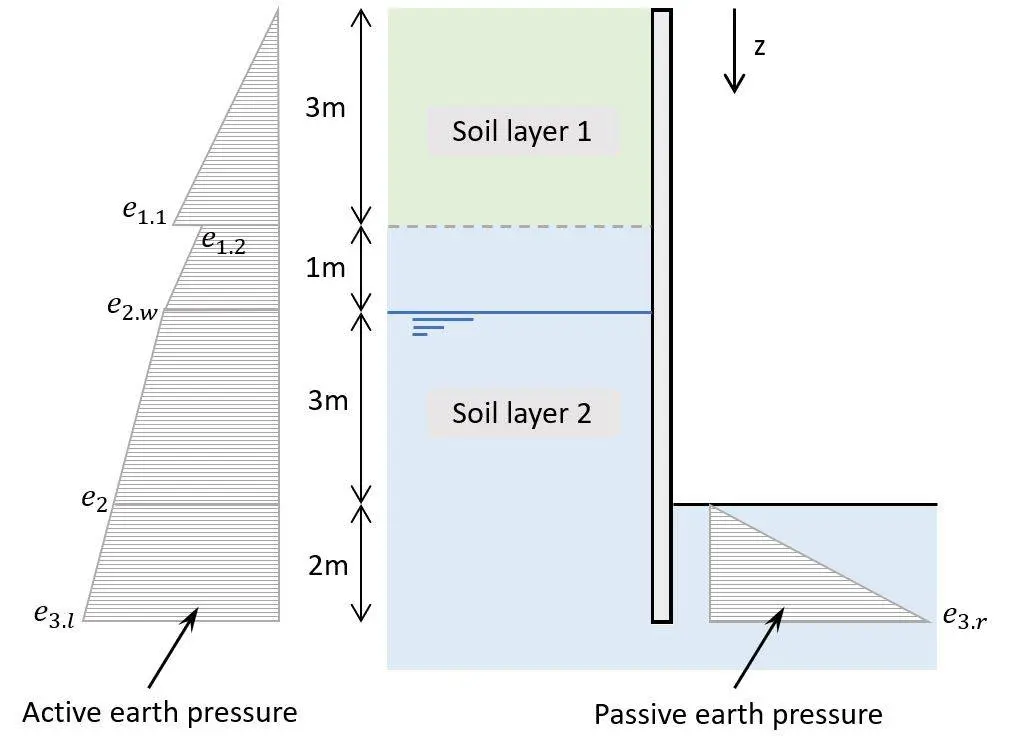

Su tablasının $z_{su}$ derinliğinde bulunduğu durumda efektif gerilme yaklaşımı:

$$\sigma_h = K_0 \cdot \gamma_k \cdot z_{su} + K_0 \cdot \gamma' \cdot (z - z_{su}) \quad (z > z_{su})$$

Burada $\gamma' = \gamma_{sat} - \gamma_w$ (efektif birim ağırlık, kN/m³) ve su basıncı ayrıca:

$$u = \gamma_w \cdot (z - z_{su}) \quad [\text{kPa}]$$

Saha Notu: Türkiye'de deniz kıyısı (İstanbul, İzmir, Mersin) ve akarsu yatağı yakınındaki yapılarda yeraltı suyu çok yüksek seviyelerde olabilir. Karadeniz kıyılarında yüksek yıllık yağış (1 000–2 500 mm/yıl) nedeniyle yeraltı suyu seviyesi yılın büyük bölümünde temel tabanına yakındır. Bu durum hidrostatik basıncı tasarım yükünün %50–70'ine yükseltebilir.

Tablo 2: Statik Toprak Basıncı (TS EN 1997-1:2012 Md. 9.5.3)

2.2 Drenajlı ve Drenajsız Koşullar

Türkiye'de İmar Kanunu'nun 3194 sayılı maddesinin zemin etüdünü zorunlu kılmasına rağmen saha uygulamalarında zemin su yönetimi sıklıkla ihmal edilmektedir. TS EN 1992-3:2006 Madde 5.2 (su tutan yapılar) çatlak genişliği $w_k \leq 0{,}2\text{ mm}$ koşulunu bodrum perde tasarımı için zorunlu kılar. Yeraltı suyuna maruz perdelerde beton sınıfı en az C30/37 olmalıdır.

Dikkat: Drenajsız zemin koşullarında su basıncı toplam yükün %50–70'ini oluşturabilir. Drenaj sistemi tasarlanmasa bile perdelerin drenajsız durumu için hesaplanması zorunludur.

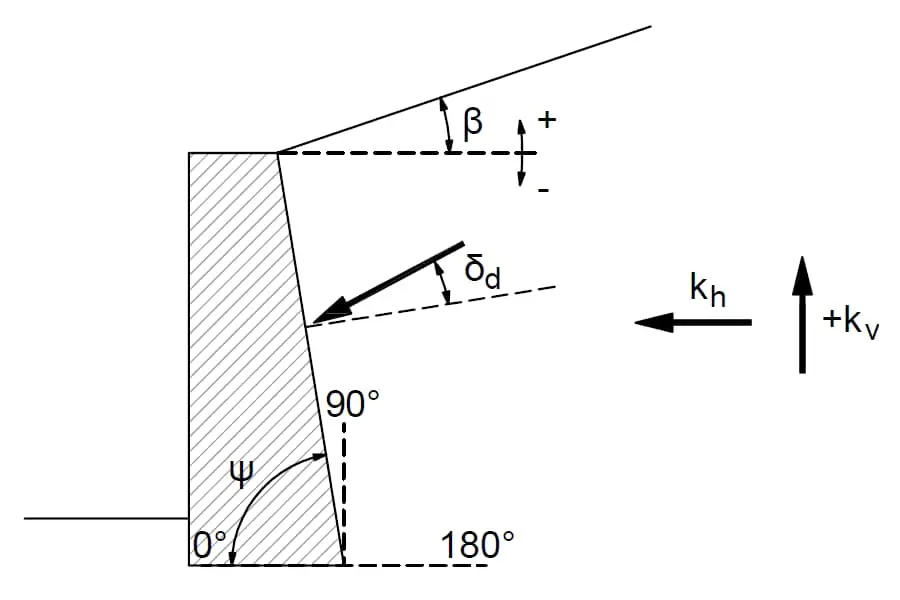

3. Deprem İtkisi — Mononobe-Okabe Yöntemi

3.1 Yasal Dayanak (TBDY 2018 Md. 7.6.5)

TBDY 2018 Madde 7.6.5 uyarınca sismik toprak itkisi Mononobe-Okabe yöntemiyle hesaplanır. Yatay sismik katsayı:

$$k_h = 0{,}5 \cdot S_{DS}(T=0)$$

Burada $S_{DS}$, TBDY 2018 Tablo 2.1'e göre tanımlanan kısa periyot tasarım spektral ivme katsayısıdır ve Türkiye Deprem Tehlike Haritası kullanılarak bölgeden elde edilir (afad.gov.tr/deprem).

Düşey sismik katsayı: $k_v = 0{,}5 \cdot k_h$ (genellikle bağımsız tasarımda)

Sismik kuvvet açısı:

$$\psi = \arctan\left(\frac{k_h}{1 - k_v}\right)$$

Aktif sismik toprak basıncı katsayısı (Mononobe-Okabe):

$$K_{ae} = \frac{\cos^2(\phi' - \psi - \beta)}{\cos\psi \cdot \cos^2\beta \cdot \cos(\delta + \beta + \psi) \cdot \left[1 + \sqrt{\frac{\sin(\phi'+\delta)\sin(\phi'-\psi-i)}{\cos(\delta+\beta+\psi)\cos(i-\beta)}}\right]^2}$$

Toplam dinamik itki:

$$P_{ae} = \frac{1}{2} \cdot K_{ae} \cdot \gamma_k \cdot H^2 \cdot (1 - k_v)$$

Artımsal (statik + dinamik farkı):

$$\Delta P_{ae} = P_{ae} - P_a = \frac{1}{2} \cdot k_h \cdot \gamma_k \cdot H^2 \cdot (K_{ae} - K_a)$$

TBDY 2018 Madde 7.6.5 uyarınca: Dinamik kısım $\Delta P_{ae}$, toplam yüksekliğin 0,6H noktasından etki eder (üstten itibaren).

Saha Notu: Türkiye'nin yaklaşık %70'i birinci ve ikinci derece deprem bölgesindedir. İstanbul, İzmir, Bursa, Düzce, Erzincan gibi büyük şehirlerde $S_{DS}$ değerleri 0,8–1,6 g arasında değişmekte; bu durum bodrum perdelerinde sismik itkinin statik itkinin %30–80'ini oluşturmasına yol açmaktadır.

Dikkat: Hesaplarda kullanılacak $S_{DS}$ değeri AFAD'ın Türkiye Deprem Tehlike Haritası'ndan alınan yerele özgü değer olmalıdır; tablo değerleri veya eski bölge sınıflamaları TBDY 2018'de geçersizdir.

4. Perde Kalınlığı Belirlenmesi

4.1 TBDY 2018 Gereksinimleri (Md. 7.6.1)

TBDY 2018 Madde 7.6.1.2 uyarınca bodrum perdelerinde minimum kalınlık:

$$t_w \geq \max\left(\frac{h_k}{16},\ 250\,\text{mm}\right)$$

Burada $h_k$ kat yüksekliğidir. Özel koşul (Madde 7.6.1.3) sağlandığında $t_w \geq 200\text{ mm}$ kabul edilebilir.

TS 500:2000 Madde 12.2 uyarınca betonarme duvar kalınlığı 150 mm'den az olamaz; ancak bodrum perdeleri için TBDY 2018 daha kısıtlayıcı koşulu belirler.

Pratik sınır: Türkiye şantiye uygulamalarında standart olarak $t_w = 250{-}300\text{ mm}$ tercih edilmektedir. 300 mm'lik perde, yeraltı suyu ve deprem itkisinin birlikte etkidiği durumlarda daha güvenilir performans sağlar.

Tablo 3: TBDY 2018 Gereksinimleri (Md. 7.6.1)

4.2 Beton Örtüsü (TS 500:2000 Çizelge 9.3)

Yeraltı suyuyla temas eden yüzler için net beton örtüsü ≥ 40 mm, nemli ortam için ≥ 30 mm olmalıdır. Bu kural TS 500:2000 Madde 9.5.1 ve Çizelge 9.3'te tanımlanmıştır.

Perde kalınlığı $t_w = 300\text{ mm}$ seçildiğinde faydalı yükseklik: $d = 300 - 30\text{ (örtü)} - 8\text{ (etriye)} - 10\text{ (donatı r/2)} \approx 252\text{ mm}$

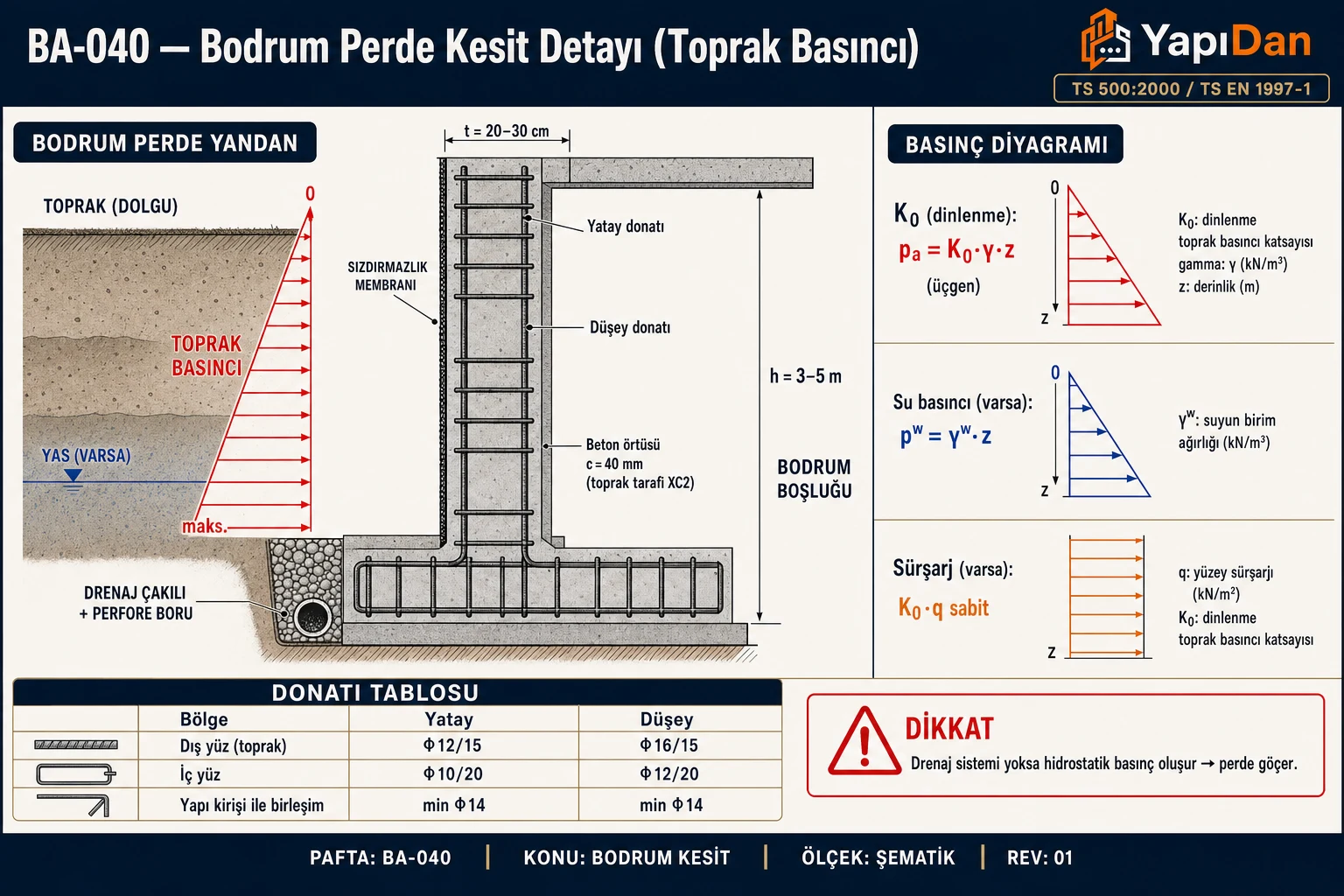

5. Yapısal Çözüm Modeli

Bodrum perdesi, bağlı olduğu katlara göre mesnet koşulları belirlenerek düşey şerit (strip) olarak çözümlenir:

• Alt mesnet: Temel — rijit (ankastre veya yarı rijit)
• Ara mesnetler: Ara kat döşemeleri — mafsallı veya sürekli
• Üst mesnet: Zemin kat döşemesi — mafsallı

Yük dağılımı: Toprak itkisi üçgen (z ile doğru orantılı), su basıncı üçgen, yüzey yükü dikdörtgen (sabit).

Katsayılı tasarım yük kombinasyonları (TBDY 2018 Tablo 4.1):

• Statik: $F_d = 1{,}4 \cdot F_{k,G} + 1{,}6 \cdot Q_k$
• Sismik: $F_d = 1{,}2G + 1{,}0Q + 1{,}0E$

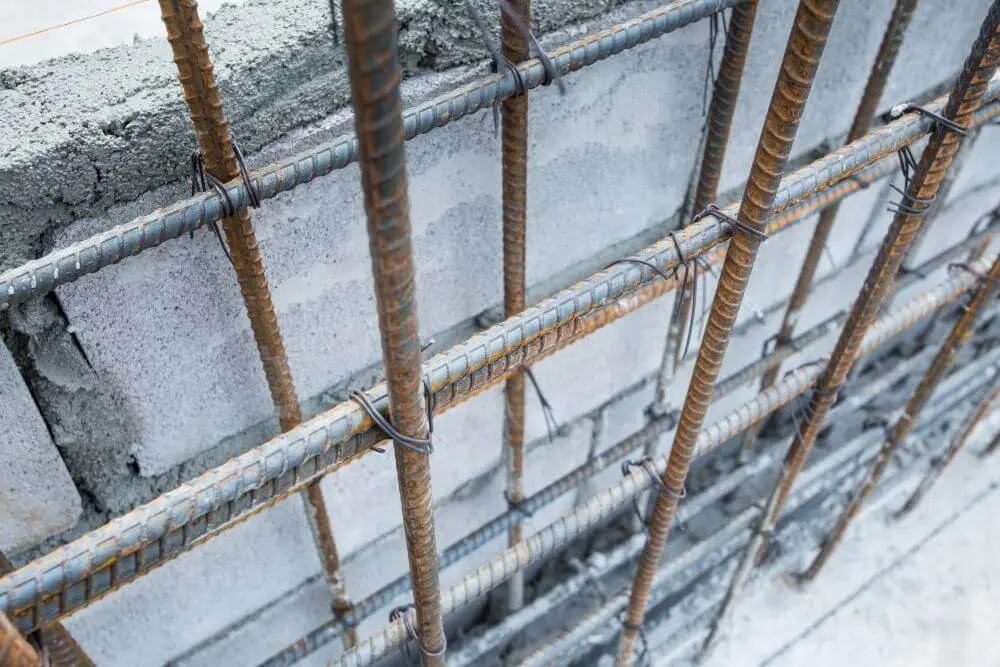

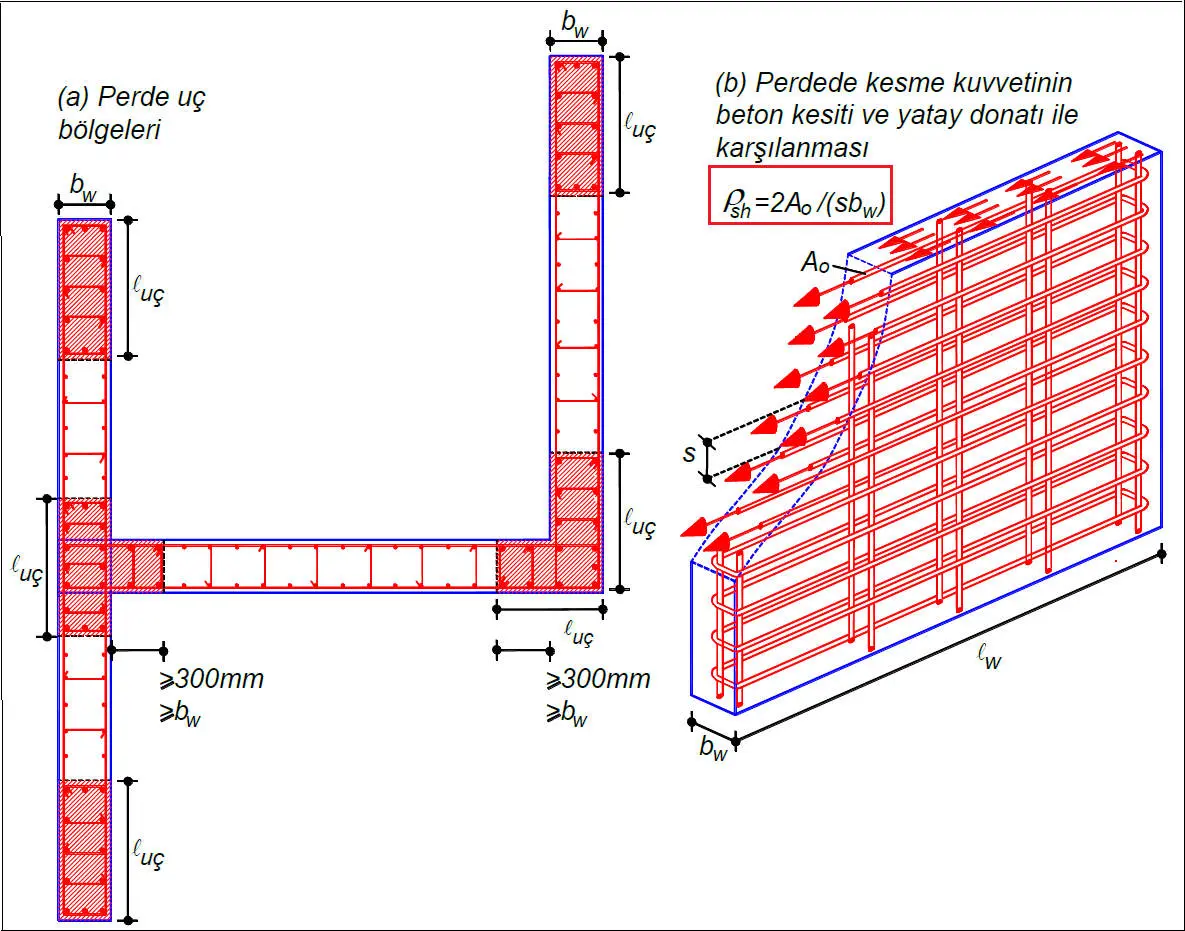

6. Donatı Tasarımı

6.1 Minimum Donatı Koşulları (TS 500:2000 Md. 12.3)

TS 500:2000 Madde 12.3 uyarınca betonarme duvarın iki yüzündeki donatı ağlarında:

• Düşey donatı alanları toplamı: $A_{s,v} \geq 0{,}0015 \cdot A_g$; her yüz için $A_{s,v} \geq 0{,}0015 \cdot t_w \cdot s$
• Yatay donatı alanları toplamı: $A_{s,h} \geq 0{,}0015 \cdot A_g$; pratik tasarımda yatay donatı için oran 0,0025 kullanılabilir.
• Düşey ve yatay donatı aralıkları: $s \leq \min(1{,}5 \cdot t_w, 300\text{ mm})$
• Her 1 m² perde yüzeyinde en az 4 adet çiroz ile iki yüz donatı ağı bağlanmalıdır.

6.2 Eğilme Donatısı Hesabı

Eğilme donatısı alanı (TS 500:2000, taşıma gücü yöntemi):

$$a = d - \sqrt{d^2 - \frac{2 \cdot M_d}{0{,}85 \cdot f_{cd} \cdot b}}$$ $$A_s = \frac{M_d}{f_{yd} \cdot (d - a/2)} \quad [\text{mm}^2/\text{m}]$$

6.3 Kesme Kuvveti Amplifikasyonu (TBDY 2018 Md. 7.6.6)

Sismik tasarımda bodrum perdelerindeki kesme kuvveti büyütmesi:

$$V_e = \max\left(V_d,\ \frac{M_a}{M_d} \cdot V_d\right) \quad \text{TBDY 2018 Denklem 7.16}$$

Tablo 4: Kesme Kuvveti Amplifikasyonu (TBDY 2018 Md. 7.6.6)

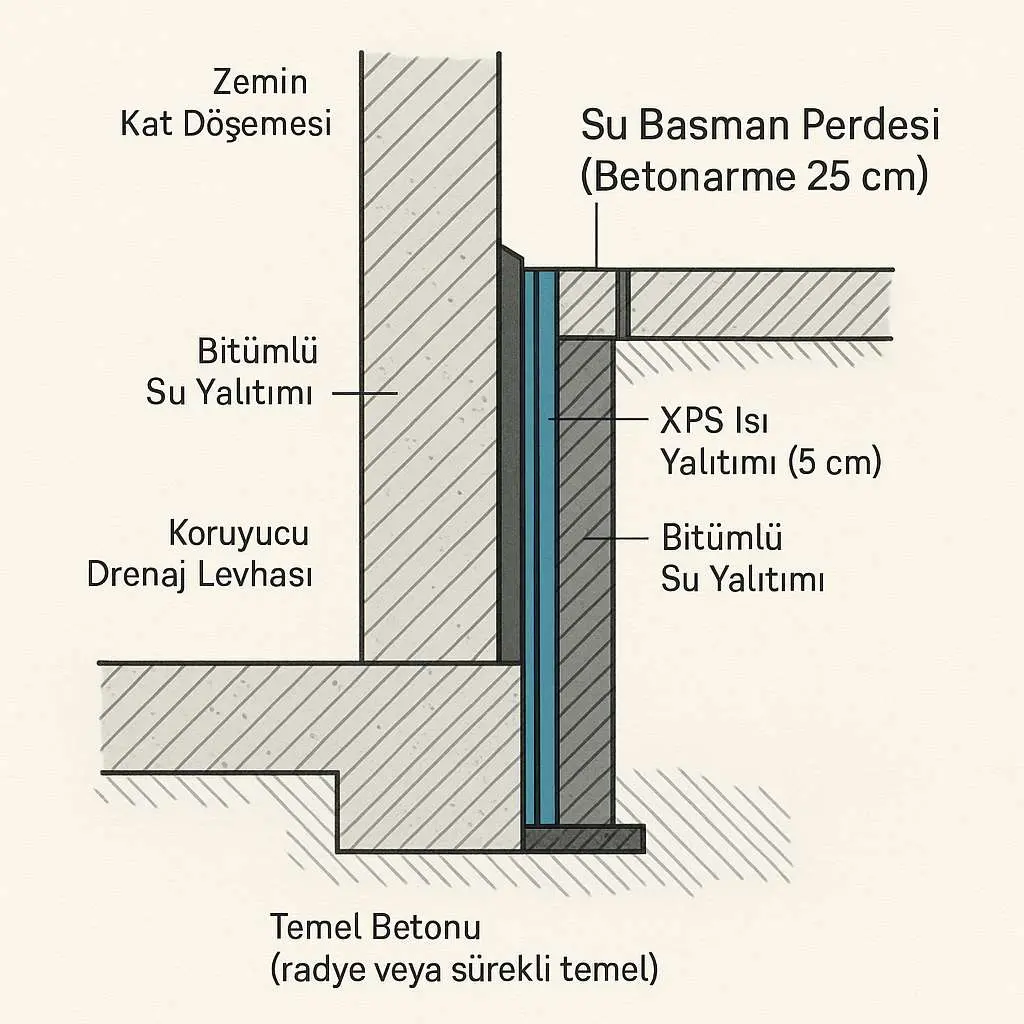

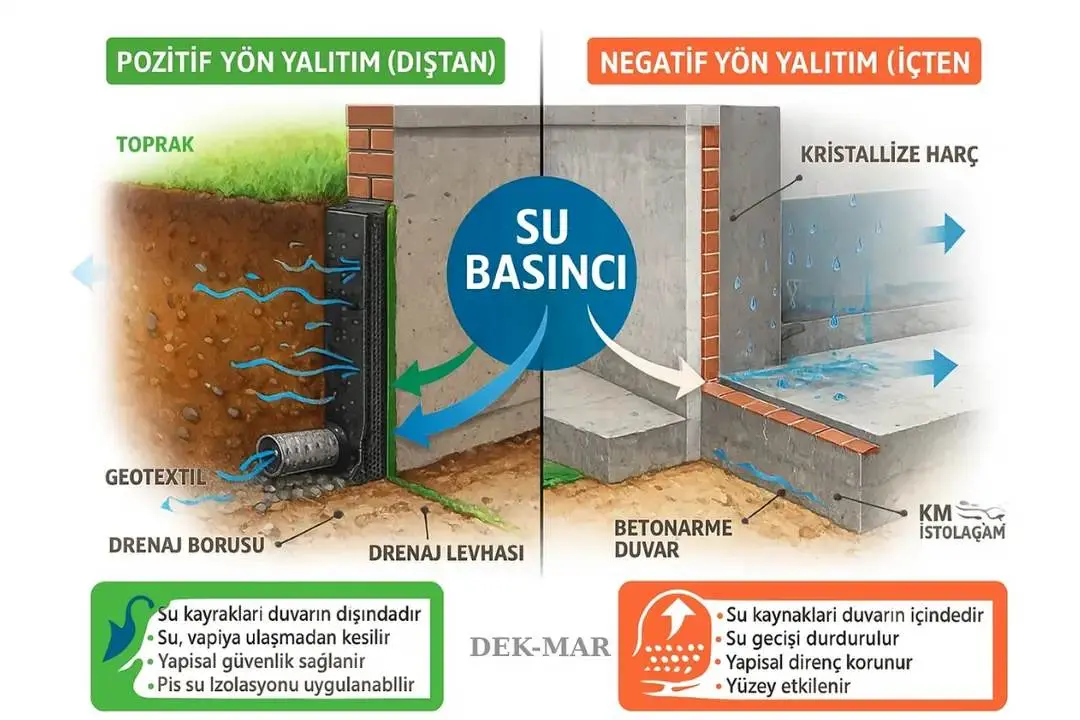

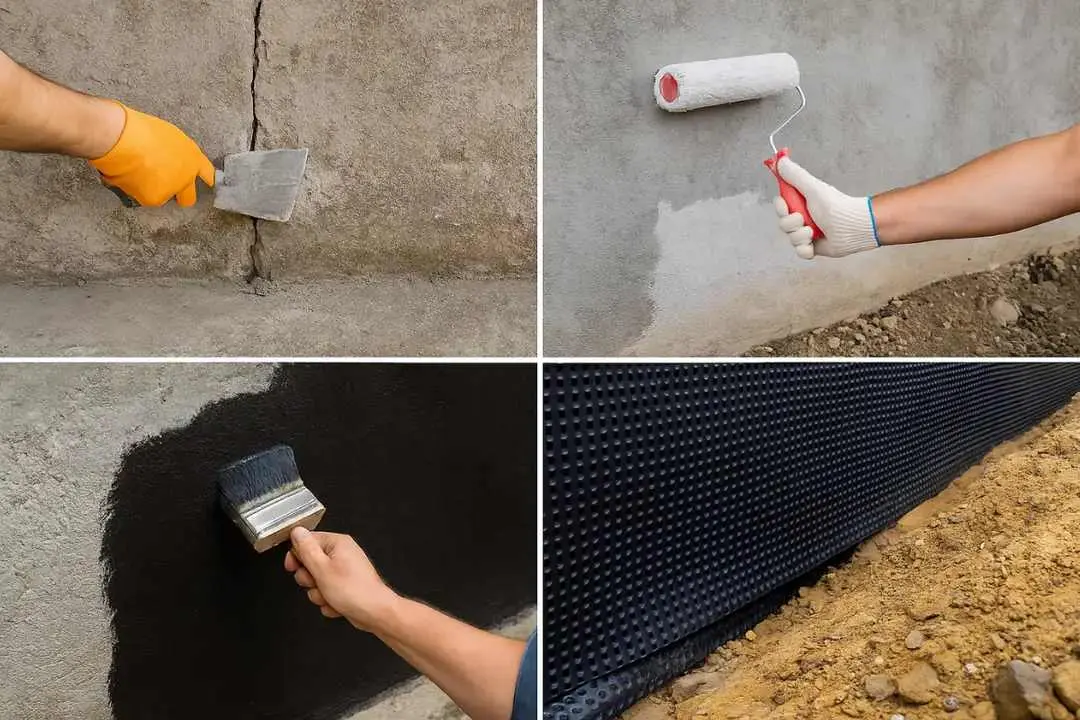

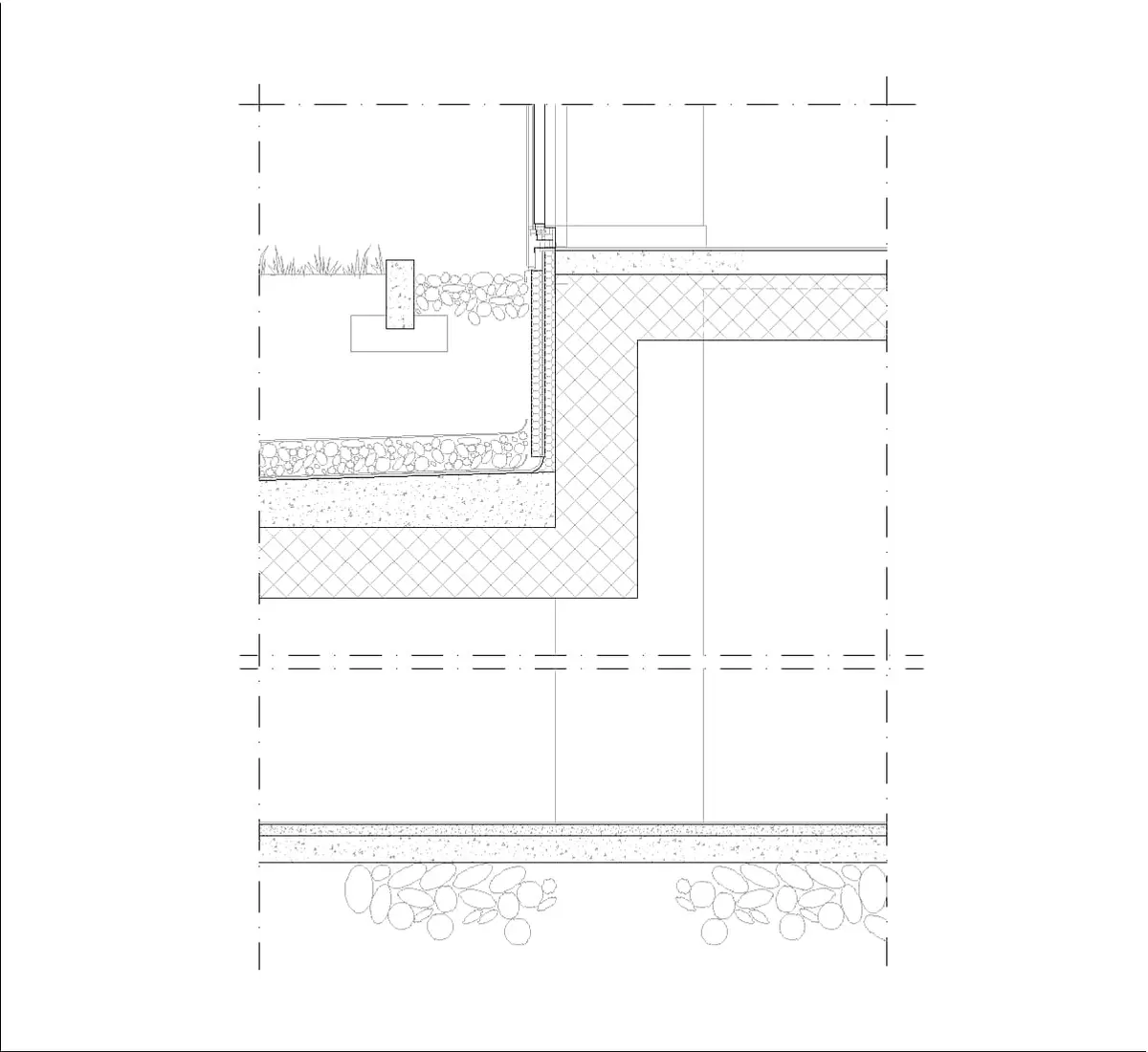

7. Drenaj ve Su Yalıtımı Sistemi

Türkiye'de yapı denetimi kapsamındaki uygulamalarda (4708 sayılı Yapı Denetimi Hakkında Kanun) bodrum perde drenaj sistemi aşağıdaki katmanlardan oluşur:

Katman sırası (dıştan içe, TS 9128 / TS EN 13252 uyumlu):

1. Geri dolgu: İnce daneli malzemeden uzak, yüksek geçirgenlikli, kompakte granüler dolgu (çakıl/kırmataş)
2. Drenaj borusu: PVC-U delikli boru, TS 9128:1991 / DIN 1187 uyumlu — Ø110–160 mm, temel yanında ≥ %0,5 eğimle yerleştirilir
3. Çakıl dren tabakası: Ortalama dane çapı 20–40 mm, kalınlık ≥ 100 mm
4. Geotekstil filtre keçesi: TS EN 13252 uyumlu, açıklık boyutu koşula göre seçilir
5. Drenaj levhası: HDPE dimple (kabartmalı) membran, bitüm üzerine uygulanır
6. Su yalıtım membranı: En az 3 kat bitüm esaslı sürme veya polimer bitümlü membran
7. Perde betonarme yüzeyi

Saha Notu: Türkiye şantiyelerinde drenaj borusu yanlışlıkla beton dökülmeden önce yerleştirilmekte; bu durumda beton sızıntısı delik açıklıklarını tıkamaktadır. Borular her zaman kalıp sökümü ve su yalıtım uygulaması sonrasında yerleştirilmelidir.

Dikkat: Drenaj borusu geotekstil keçeyle sarılmadan yerleştirilmesi halinde, Türkiye'nin killi ve alüvyon zemin koşullarında mil ve kil tıkanması 2–5 yıl içinde drenaj kapasitesini %80'e kadar düşürebilir.

8. Türkiye'ye Özgü Saha Koşulları

8.1 Deprem Parametreleri

Türkiye Bina Deprem Yönetmeliği 2018 (TBDY 2018), deprem yüklerini 50 yılda %10 aşılma olasılığına karşılık gelen DD-2 deprem düzeyi için tanımlar. Bodrum perdelerinin sismik tasarımında ilgili parametreler:

• $S_{DS}$ ve $S_{D1}$: afad.gov.tr/deprem adresinden koordinat girişiyle belirlenir
• Zemin sınıfı: ZA–ZE (TBDY 2018 Tablo 2.1'e göre $V_{s,30}$ hızı esas alınır)

Tablo 5: Deprem Parametreleri

8.2 Don Derinliği ve İklim Etkisi

Bodrum perdeleri don yükünden doğrudan etkilenmemekle birlikte, zemin don-çözülme döngüsünde hacim değişimi nedeniyle ekstra baskı oluşabilir. KGM don derinliği haritasına göre bölgesel sınır değerleri:

Tablo 6: Don Derinliği ve İklim Etkisi

8.3 Yerel Mevzuat Gereksinimleri

Tablo 7: Yerel Mevzuat Gereksinimleri

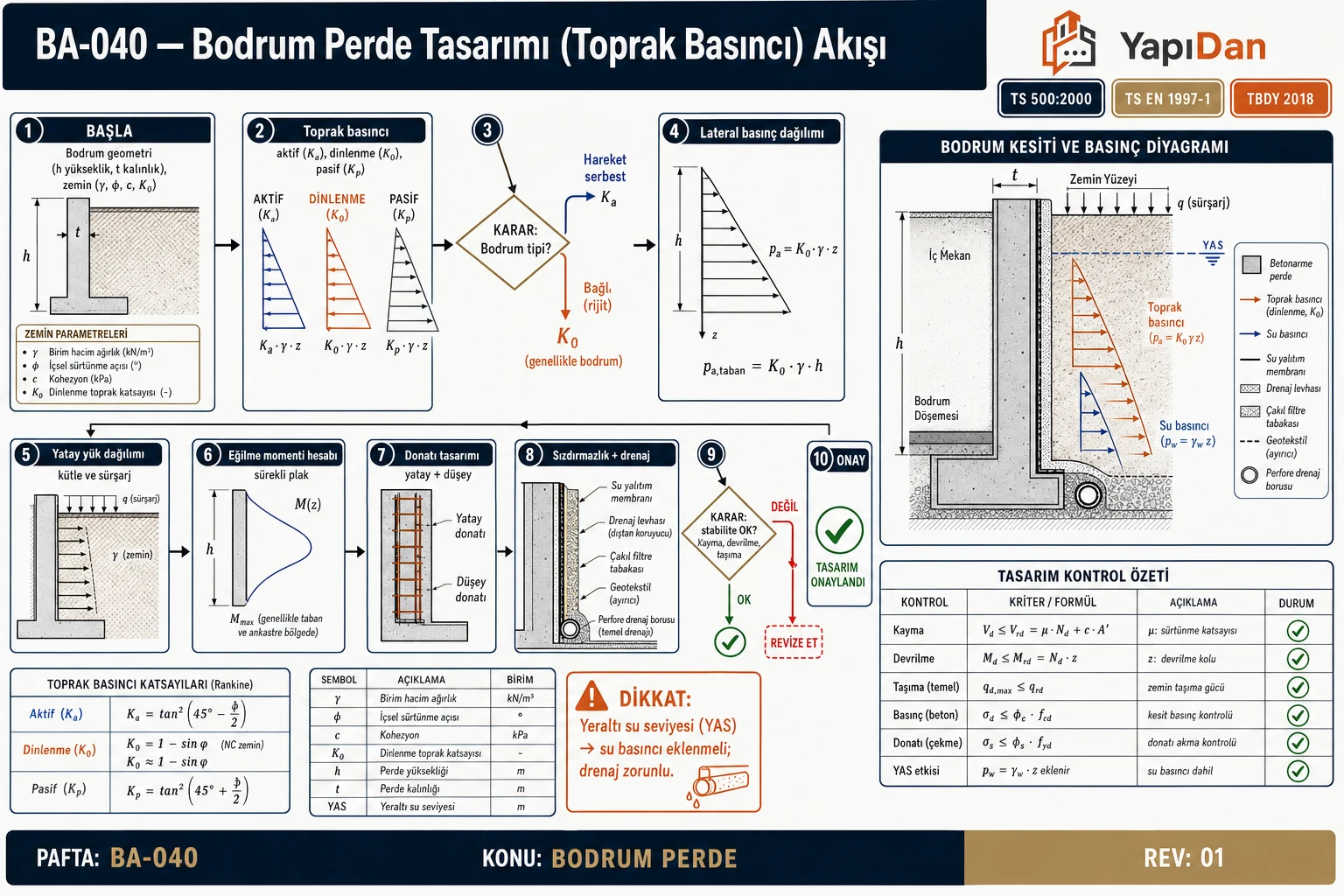

9. Hesap Akış Diyagramı

10. Örnek Problemler

Problem 1 — Kolay: Tek Bodrum Kat, K₀ ve Toplam İtki

Veriler:

• Perde yüksekliği: H = 4,0 m (tek bodrum kat)
• Dolgu zemin: Sıkı kum, γ_k = 19,0 kN/m³, φ′ = 35°
• Su tablası yok
• Yüzey yükü: q = 10 kN/m²
• Beton: C30/37, f_cd = 20,0 MPa
• Çelik: S420a, f_yd = 365 MPa
• Perde kalınlığı: t_w = 300 mm, d = 255 mm (30 mm örtü + etriye)

İstenen: Statik yatay toprak basıncını ve birim uzunluk başına toplam itkiyi hesapla.

Çözüm:

Adım 1: Sükûnet toprak basıncı katsayısı (Jaky formülü, TS EN 1997-1:2012 Md. 9.5.2):

$$K_0 = 1 - \sin 35° = 1 - 0{,}574 = 0{,}426$$

Adım 2: Perde tabanındaki toprak basıncı:

$$\sigma_h(H) = K_0 \cdot \gamma_k \cdot H = 0{,}426 \times 19{,}0 \times 4{,}0 = 32{,}4\,\text{kPa}$$

Adım 3: Yüzey yükünden gelen sabit basınç:

$$\sigma_{h,q} = K_0 \cdot q = 0{,}426 \times 10 = 4{,}26\,\text{kPa (sabit, H boyunca)}$$

Adım 4: Birim genişlik başına toplam yatay yük bileşenleri:

$$P_1 = \frac{1}{2} \times 32{,}4 \times 4{,}0 = 64{,}8\,\text{kN/m} \quad \text{(H/3 = 1,33 m tabandan)}$$ $$P_2 = 4{,}26 \times 4{,}0 = 17{,}0\,\text{kN/m} \quad \text{(H/2 = 2,0 m tabandan)}$$

Adım 5: Katsayılı toplam toprak itkisi:

$$P_d = 1{,}4 \times (64{,}8 + 17{,}0) = 1{,}4 \times 81{,}8 = 114{,}5\,\text{kN/m}$$

Sonuç:

• Sükûnet toprak basıncı katsayısı: K₀ = 0,426
• Karakteristik toplam itki: 81,8 kN/m
• Katsayılı tasarım itkisi: 114,5 kN/m

Kontrol: K₀ = 0,426 aralık değeri, sıkı kum için beklenen 0,39–0,46 sınır değerleri içindedir.

Problem 2 — Orta: Ankastre Uçlu Çözüm ve Donatı Hesabı

Veriler: Problem 1 ile aynı veriler geçerli. Perde alt ucu ankastre (temel), üst ucu serbest (zemin kat döşemesi ihmal edilerek konsol kabulü — güvenli taraf).

İstenen:

1. Tasarım eğilme momentini (Md) perde tabanında hesapla
2. Gerekli yatay donatıyı (As) belirle

Çözüm:

Adım 1: Basit konsol kabulüyle perde tabanı momenti:

$$M_d = 1{,}4 \left[\frac{P_1 \cdot H}{3} + \frac{P_2 \cdot H}{2}\right]$$ $$M_d = 1{,}4 \left[\frac{64{,}8 \times 4{,}0}{3} + \frac{17{,}0 \times 4{,}0}{2}\right] = 1{,}4 \times (86{,}4 + 34{,}0) = 168{,}6\,\text{kNm/m}$$

Adım 2: Basınç bloku derinliği a (TS 500:2000):

$$a = d - \sqrt{d^2 - \frac{2 \cdot M_d}{0{,}85 \cdot f_{cd} \cdot b}}$$ $$a = 255 - \sqrt{255^2 - \frac{2 \times 168{,}6 \times 10^6}{0{,}85 \times 20 \times 1000}}$$ $$a = 255 - \sqrt{65025 - 19835} = 255 - \sqrt{45190} \approx 255 - 212{,}6 = 42{,}4\,\text{mm}$$

Adım 3: Gerekli donatı alanı:

$$A_s = \frac{M_d}{f_{yd} \cdot (d - a/2)} = \frac{168{,}6 \times 10^6}{365 \times (255 - 21{,}2)} = \frac{168{,}6 \times 10^6}{365 \times 233{,}8} \approx 1975\,\text{mm}^2/\text{m}$$

Adım 4: Donatı seçimi:

$$\text{Seç: } \phi16/100 \Rightarrow A_s = 2011\,\text{mm}^2/\text{m} > 1975\,\text{mm}^2/\text{m} \quad \checkmark$$

Adım 5: Minimum donatı kontrolü (TS 500:2000 Md. 12.3):

$$A_{s,\min,v} = 0{,}0015 \times 300 \times 1000 = 450\,\text{mm}^2/\text{m (tek yüz)} \Rightarrow 2 \times 450 = 900\,\text{mm}^2/\text{m}$$ $$2011 > 900\,\text{mm}^2/\text{m} \quad \checkmark$$

Sonuç:

• Tasarım momenti: M_d = 168,6 kNm/m
• Seçilen donatı: Ø16/100 her yüz (As = 2 011 mm²/m)
• Minimum donatı koşulu: Sağlandı (TS 500 Md. 12.3)

Kontrol: d/a = 255/42,4 = 6,0 > 1,0 → Belirgin çekme-baskın davranış, sünek eleman garantili.

Problem 3 — Zor: Sismik İtki ve Kombine Yükleme (TBDY 2018 + Mononobe-Okabe)

Veriler:

• H = 4,0 m (tek bodrum kat)
• γ_k = 19,0 kN/m³, φ′ = 35°
• S_DS = 1,10 (İstanbul ZC zemin sınıfı için temsili değer, afad.gov.tr)
• k_h = 0,5 × 1,10 = 0,55 (TBDY 2018 Md. 7.6.5)
• k_v = 0,5 × k_h = 0,275
• δ = φ′/3 = 11,7° (duvar-zemin sürtünme açısı)
• β = 0° (duvar şakul), i = 0° (dolgu yatay)

İstenen: Sismik toplam itkiyi Mononobe-Okabe yöntemiyle hesapla ve statik + sismik kombine tasarım kuvvetini belirle.

Çözüm:

Adım 1: Sismik açı:

$$\psi = \arctan\left(\frac{k_h}{1 - k_v}\right) = \arctan\left(\frac{0{,}55}{0{,}725}\right) = \arctan(0{,}759) = 37{,}2°$$

Dikkat: φ′ − ψ = 35° − 37,2° = −2,2° < 0 → Mononobe-Okabe formülü bu durumda çok yüksek değer üretir. Pratik mühendislik uygulamasında φ′ ≥ ψ + 5° koşulu aranır; aksi hâlde ek tutukluk/ankraj gerekebilir. Bu örnek için φ′ = 38° (sıkı kum üst sınırı) ile devam edilmektedir:

$$\psi = 37{,}2°, \quad \phi' = 38°, \quad \phi' - \psi = 0{,}8° > 0 \quad (\text{sınır durum})$$

Adım 2: K_ae hesabı (basitleştirilmiş): Çeşitli tablolar ve hesap araçlarından (TS EN 1997-1 Ek B, Das 2019 Tablo 13.2): $K_{ae} \approx 0{,}70$ (φ′ = 38°, k_h = 0,55, δ = 12°)

Adım 3: Statik Ka (Rankine):

$$K_a = \tan^2\left(45° - \frac{38°}{2}\right) = \tan^2(26°) = 0{,}238$$

Adım 4: Toplam sismik itki:

$$P_{ae} = \frac{1}{2} \times 0{,}70 \times 19{,}0 \times 4{,}0^2 \times (1-0{,}275) = \frac{1}{2} \times 0{,}70 \times 19{,}0 \times 16 \times 0{,}725 = 77{,}0\,\text{kN/m}$$

Adım 5: Statik itki (K₀ = 0,42):

$$P_0 = \frac{1}{2} \times 0{,}42 \times 19{,}0 \times 4{,}0^2 = 63{,}8\,\text{kN/m}$$

Adım 6: Artımsal dinamik itki:

$$\Delta P_{ae} = P_{ae} - P_a = 77{,}0 - 63{,}8 = 13{,}2\,\text{kN/m (0,6H'den = 2,4 m tabandan etki)}$$

Adım 7: Sismik tasarım kombinasyonu (TBDY 2018 Tablo 4.1):

$$P_{d,sismik} = 1{,}2 \times P_0 + 1{,}0 \times \Delta P_{ae} = 1{,}2 \times 63{,}8 + 1{,}0 \times 13{,}2 = 76{,}6 + 13{,}2 = 89{,}8\,\text{kN/m}$$

Adım 8: Sismik tasarım momenti (tabanında):

$$M_{d,sismik} = 1{,}2 \times 63{,}8 \times \frac{4{,}0}{3} + 1{,}0 \times 13{,}2 \times 2{,}4 = 76{,}6 + 31{,}7 = 108{,}3\,\text{kNm/m}$$

Statik tasarım momenti (Problem 2) = 168,6 kNm/m olduğundan statik durum belirleyici olmaktadır. Ancak daha düşük statik yük + yüksek deprem itkisi kombinasyonlarında (örn. az dolgu + yüksek S_DS) sismik durum belirleyici olabilir.

Sonuç:

• Sismik toplam itki: P_ae = 77,0 kN/m
• Artımsal dinamik bileşen: ΔP_ae = 13,2 kN/m (0,6H'den etki)
• Sismik tasarım momenti: 108,3 kNm/m (statik 168,6 kNm/m'den küçük → statik belirleyici)
• Kombine statik+sismik donatı korunur: Ø16/100 her yüz (Problem 2'den)

Kontrol: k_h = 0,55 ile φ′ = 38° koşulu sınırda; projenin gerçek zemin raporundan φ′ değeri doğrulanmalıdır. İstanbul, Kocaeli gibi ZD zemin sınıfında k_h değeri %20 daha yüksek çıkabilir.

11. Sık Yapılan Hatalar

1. K₀ yerine Kₐ kullanmak: Bodrum perdesi için hatalıdır. Rijit yapıya bağlı perdeler hareket edemez; aktif basınç için gereken minimum yanal deformasyon gerçekleşmez. K₀ kullanılmalıdır (TS EN 1997-1:2012 Md. 9.5.2).

2. Su tablasını ihmal etmek: Drenajsız zemin koşullarında su basıncı toplam yükün %50–70'ini oluşturabilir; drenaj sistemi tasarlanmadan perde hesabı yapılmamalıdır.

3. Deprem itkisini statik itkiye eklememek: TBDY 2018 Madde 7.6.5 uyarınca sismik bölgelerde Mononobe-Okabe itkisi tasarım yüküne eklenmelidir.

4. Üst mesnedin ihmal edilmesi: Zemin kat döşemesinin üst mesnet görevi görmesi yük dağılımını ve moment zarfını kökten değiştirir.

5. Geri dolgu kompaksiyonu yükü: Vibrasyon kompaktörü kullanan dolgu işlemi, statik K₀ değerini aşan geçici yükler oluşturabilir; kompaksiyon sırasında yapı monolitik durumda olmamalıdır.

6. Drenaj deliklerinde kesme kuvveti artışı: Drenaj delikli perdelerde su birikimi önlenebilir; ancak deliklerin çevresinde yerel kesme gerilmesi artışı değerlendirilmelidir.

7. Perde alt–üst mesnet koşulları çözüme kritik etkide bulunur: Üst döşemenin perdede yatay mesnet görevi görmesine rağmen o döşemenin bu kuvveti taşıyıp taşıyamayacağı kontrol edilmelidir.

İlgili Standartlar ve Kaynaklar

1. TBDY 2018 — Türkiye Bina Deprem Yönetmeliği, Md. 7.6 Bodrum Perdeleri, Md. 7.6.5 Deprem İtkisi.
2. TS 500:2000 — Betonarme Yapıların Tasarım ve Yapım Kuralları, Md. 12 Betonarme Duvarlar.
3. TS EN 1997-1:2012 (EC7) — Geotechnical Design, Md. 9 Retaining Structures.
4. TS EN 1992-1-1:2004 (EC2) — Design of Concrete Structures, Md. 9.6 Walls.
5. TS EN 1992-3:2006 — Liquid Retaining and Containment Structures, Md. 5.2 (çatlak sınırı).
6. TS 9128:1991 — Toplayıcı Koruge Borular (PVC-U Drenaj Boruları).
7. Das, B.M. — Principles of Foundation Engineering, 9th ed., Cengage Learning, 2019.
8. Mononobe, N. & Okabe, H. — Procedure for Seismic Stability Analysis, WCEE Tokyo, 1926.
9. Kaşlı, H.H. — Adapazarı'nda Dayanma Yapılarının Deprem Güvenliği, Sakarya Üniversitesi, 2019.
10. AFAD — Türkiye Deprem Tehlike Haritası, afad.gov.tr/deprem.

Kaynaklar

1. TS EN 1997-1:2012 — CEN — Avrupa Standardizasyon Komitesi (Eurocode). https://eurocodes.jrc.ec.europa.eu
2. TBDY 2018 — AFAD / T.C. Çevre, Şehircilik ve İklim Değişikliği Bakanlığı. https://www.resmigazete.gov.tr/eskiler/2018/03/20180318M1-2.htm
3. TS 500:2000 — TSE — Türk Standardları Enstitüsü. https://www.tse.org.tr
4. TS EN 1992-1-1:2004 — CEN — Avrupa Standardizasyon Komitesi (Eurocode). https://eurocodes.jrc.ec.europa.eu
5. TS EN 1992-3:2006 — CEN — Avrupa Standardizasyon Komitesi (Eurocode). https://eurocodes.jrc.ec.europa.eu
6. TS 9128 — TSE — Türk Standardları Enstitüsü. https://www.tse.org.tr

İlgili Makaleler

• Bkz. BA-004 — Betonarme Kiriş Eğilme Hesabı
• Bkz. BA-030 — Betonarme Perde Tasarımı
• Bkz. BA-031 — Betonarme Kolon-Perde Birleşimi
• Bkz. BA-033 — Radye Temel Tasarımı
• Bkz. BA-049 — Yüzme Havuzu Tasarımı — Hidrostatik Yük ve Çatlak Kontrolü

Kaynakça

1. İlgili Türk Standartları (TS) ve Avrupa Normları (EN)
2. TBDY 2018 — Türkiye Bina Deprem Yönetmeliği
3. İlgili ders kitapları ve teknik kaynaklar

Not: Bu makale eğitim amaçlıdır. Projelerde güncel yönetmelik ve standartlara başvurunuz.

İlgili Hesaplama Araçları

Bu konuyla ilgili ücretsiz mühendislik hesaplama araçlarımızla ön tasarım ve kontrol yapabilirsiniz:

• Perde Duvar Hesaplama
• Beton Metrajı Hesaplama
• Pas Payı Hesaplama

Önemli Mühendislik Uyarısı: Bu içerik yalnızca bilgilendirme amaçlıdır; nihai tasarım, hesap ve uygulama kararları, güncel yönetmelikler ile proje koşulları çerçevesinde yetkili bir inşaat mühendisinin denetiminde alınmalıdır. Sayısal örnekler ve formüller genel mühendislik pratiğini yansıtır; her projenin kendine özgü zemin, yük ve çevre koşulları proje müellifince ayrıca değerlendirilmelidir.
