Bodrum İzolasyonu ve Temel Drenajı

Özet

Bodrum katı su yalıtımı ve temel drenajı, yapıların toprak altındaki bölümlerini yeraltı suyu, yüzeysel su ve kapiler nem etkisinden korumak amacıyla tasarlanan entegre bir sistem oluşturur. Türkiye'de bu sistemlerin tasarım ve uygulaması öncelikle Binalarda Su Yalıtımı Yönetmeliği (BSYY, RG Sayı 30223, 27 Ekim 2017) ile düzenlenmekte; TS EN 13969:2007, TS EN ISO 12956:2010, TS EN 1504-2:2005 ve TS EN 206:2013 standartları teknik çerçeveyi tamamlamaktadır. Türkiye'nin sismik aktif yapısı, deprem anında zemin su içeriğinin yeniden dağılması (sıvılaşma riski) nedeniyle TBDY 2018 Madde 16.6 kapsamında ek değerlendirme gerektirmektedir. Bu makalede sistem bileşenleri, malzeme seçimi, tasarım prensipleri, Türkiye'ye özgü saha koşulları, standart referansları ve sayısal örnek problemler kapsamlı biçimde ele alınmaktadır.

1. Su Yalıtımı Tipleri

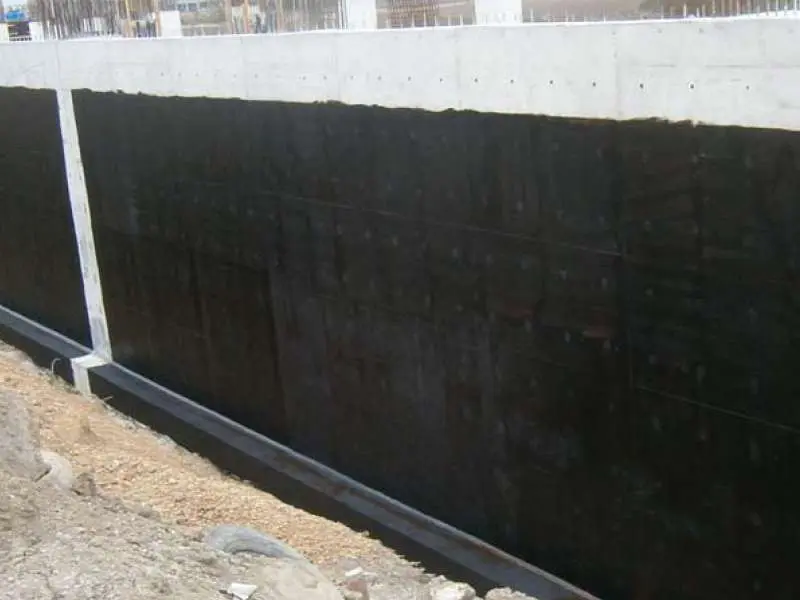

1.1 Bitüm Esaslı Membranlar

Torç Uygulamalı (Alev Kaynağı ile)

• SBS (Stiren-Butadien-Stiren) modifiye bitüm
• APP (Ataktik Polipropilen) modifiye bitüm
• Kalınlık: 3–5 mm
• Uygulama: Yatay/düşey zemin ve perde duvar
• Standart: TS EN 13969:2007 Madde 4.3 (esnek su geçirmez levhalar — toprak altı uygulamaları)

Avantajlar: Yüksek elastikiyet (%300–500 uzama), köprüleme kapasitesi (≥ 1 mm çatlak), uzun ömür (25+ yıl)

Saha Notu: Türkiye'de perde duvar membranı uygulamasının sıcaklık ≥ +5 °C, zemin kuru ve temiz koşulda yapılması önerilir. Kış aylarında İç Anadolu ve Doğu bölgelerinde don riski nedeniyle uygulamanın askıya alınması veya gerekirse ısıtmalı çadır kurulması değerlendirilir. Kütahya gibi karasal iklim özelliği gösteren bölgelerde Kasım–Mart döneminde saha koşulları membran uygulamasına uygun olmayabilir.

Dikkat: Örtü bindirmeleri, köşe ve perde–taban geçişleri seçilen sistemin teknik föyü ve uygulama projesiyle çözülmelidir. BSYY 11(2), istenmeyen su buharı geçişine karşı ilave katmanı düzenler; bindirme veya köşe şeridi ölçüsü vermez.

Kendinden Yapışkanlı Membran (Cold-Applied)

• Ateş gerektirmez; yanıcı malzeme komşuluğunda ve ateşli çalışmanın riskli olduğu fore kazık, iksa çalışmalarında tercih edilebilir.
• İSG Açısından: 6331 Sayılı İş Sağlığı ve Güvenliği Kanunu (RG 28339, 30.06.2012) kapsamında torç aleviyle çalışma, ateşli çalışma izni (hot work permit) gerektirir.

1.2 Çimento Esaslı Sürme İzolasyon

Çimento bazlı, polimerle modifiye edilmiş:

• Fırça/spatula veya püskürtme ile uygulanır
• Kalınlık: 2–6 mm (2–3 kat)
• Su altı yapılarda ve negatif taraftan (iç yüzey) uygulama gereken durumlarda tercih edilir
• Standart: TS EN 1504-2:2005 Madde 5 (yüzey koruma sistemleri — hidrofobik emprenye ve kaplama)

Sınırlama: Membran gibi esnek değildir; çatlak köprüleme kapasitesi düşüktür (< 0,2 mm). Esnek güçlendirme şeridi kullanılmadan yalın uygulama risk yaratır. TS EN 1504-2:2005'e göre minimum çekme yapışma dayanımının ≥ 0,8 N/mm² olması önerilir.

Saha Notu: Türkiye'de deprem aktif bölgelerinde (DTS 1–2 sınıfı) perde beton çatlak genişliği sismik yükler altında artabileceğinden çimento esaslı izolasyonun tek başına yeterliliği proje koşullarına göre değerlendirilir; esnek membran uygulaması eklenebilir.

1.3 Kristal (Crystalline) Su Yalıtımı

Aktif kristal maddeler, betona nüfuz ederek su kanallarını tıkar:

• Fırça veya püskürtme ile uygulanır
• Beton içine entegre çalışır (self-healing — kendi kendini iyileştirme özelliği)
• İnşaat derzlerinde ve perde beton uygulamalarında etkili
• Pozitif (ıslak taraf) ve negatif (kuru taraf) uygulama mümkün
• Standart: TS EN 1504-2:2005 Madde 5.1 (W — su geçirimsizleştirme ilkesi)

Dikkat: Kristal yalıtım, betonun su/çimento oranı ≤ 0,50 olduğu ve beton yüzeyinin açık gözenekli (tamamen kür almış, pürüzsüz boya/epoksi kaplama yok) olduğu durumlarda etkin çalışır. TS EN 1504-2:2005'e göre yüzey hazırlık derecesinin minimum SA 2 (kumlamalı temizlik) olması önerilir.

1.4 Poliüretan / Sentetik Membranlar

• Sıvı uygulama, pürüzsüz ve dikişsiz yüzey
• Uzun ömür: 25–30 yıl
• Kimyasal dayanım yüksek (asit ve baz ortamlar için)
• Yüksek elastikiyet: %450'ye kadar uzama
• Tipik birim fiyat pozları: ÇŞB 2025 Poz 15.270.1001 (elastomerik reçine esaslı sıvı plastik kaplama, 1 mm, 2 kat)

Saha Notu: BSYY 12(6), uygulanmış yalıtımın dolgu, darbe ve gerektiğinde iklim etkilerine karşı korunmasını ister. Koruma duvarı, ısı yalıtım levhası ve/veya drenaj levhası gibi tedbirler proje ve malzeme uyumuna göre seçilir.

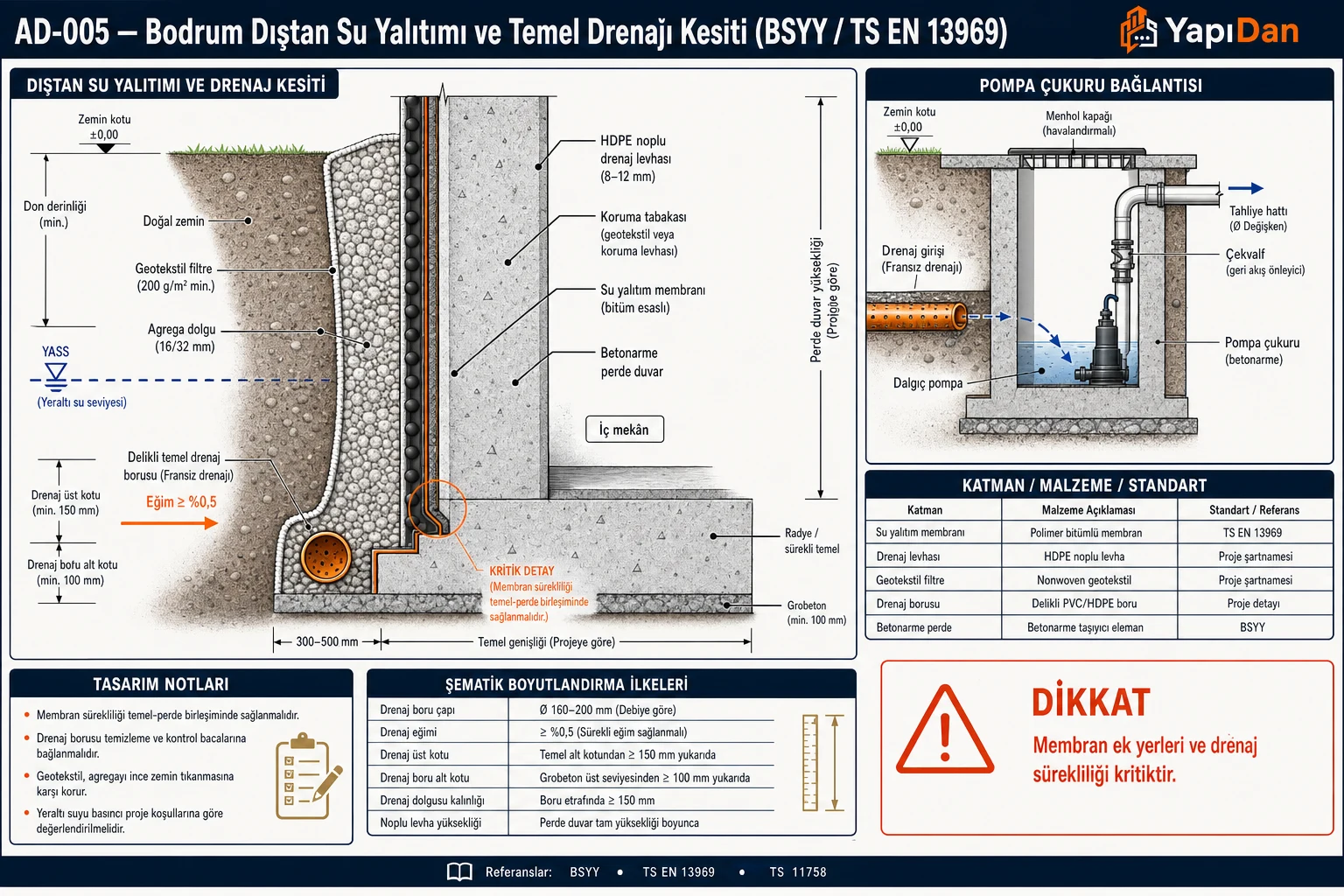

2. Su Yalıtımı Uygulama Sistemi

Standart dış cephe yalıtım sistemi katman sırası (dışarıdan içeriye):

Zemin / Toprak Dolgu
     ↓
Drenaj levhası (HDPE profil membran) + geotekstil
     ↓
Su yalıtım membranı (SBS / APP / PU)
     ↓
Astar (primer — bitüm emülsiyonu)
     ↓
Beton perde duvar (C30/37, TS 500:2000)
     ↓
İç mekan

Saha Notu: Astar ve membran uygulamasına başlama zamanı; yüzeyin nemi, dayanımı, sıcaklığı, kür koşulları ve seçilen ürünün teknik föyündeki sınırlar ile belirlenir. Genel 28 gün veya 48 saat bekleme süreleri ürün ve yüzey kontrolünün yerine geçmez.

3. Temel Drenaj Sistemi

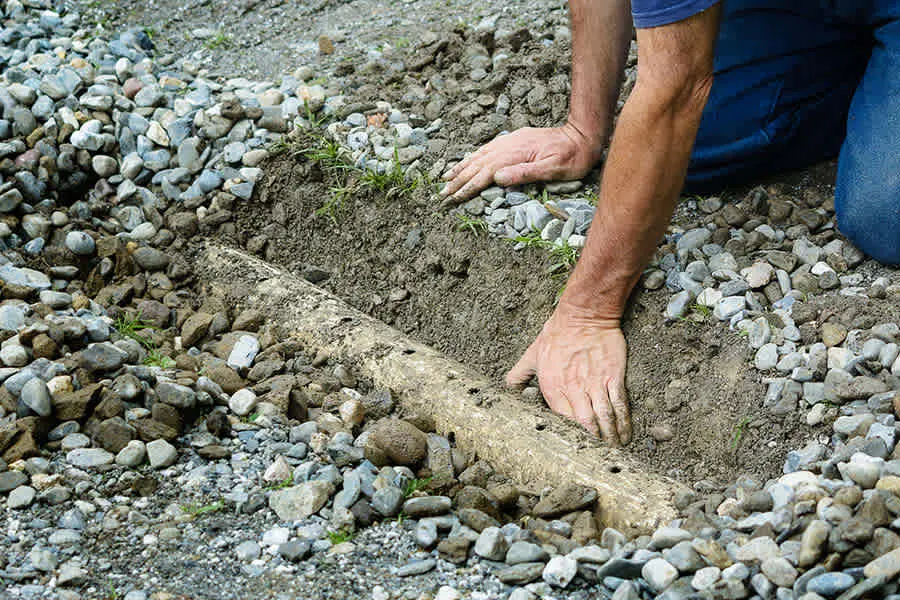

3.1 Fransız Drenajı (French Drain / Perimeter Drain)

Temel çevresine döşenen delikli boru, yeraltı suyunu ve yüzey sızıntısını toplayarak yönlendirir. BSYY uyarınca yeraltı suyu tespiti yapılmış parsellerde drenaj uygulaması zorunludur.

3.2 Drenaj Borusu Döşeme Kriterleri

BSYY Madde 13 uyarınca debi ve zemin cinsi esas alınır. Boru çapı ve eğimi hidrolik hesapla, çıkış kotu ve bakım gereksinimleriyle birlikte belirlenir; yönetmelik bu bölümde genel DN 100 veya 1/200 alt sınırı vermez.

• Boru yerleşimi taşıma gücünü azaltmamalı ve farklı oturmaya yol açmamalıdır (13(4)).
• Boru çevresinde uygun yataklama ve filtrasyon sağlanmalı; kontrol ve bakım rögarları tasarıma katılmalıdır (13(2)).
• Gerçek iç çap ve delik yönünün seçilen borunun ürün detayından alınması önerilir; nominal çap tek başına hidrolik kesit değildir.
• Deşarj, ilgili idarenin belirlediği şekilde yapılmalıdır (13(5)).
• Temel alt kotu ile zemin kotu arasındaki mesafe 3 m’den fazla olduğunda veya arazi eğimi su birikmesine yol açabildiğinde yalıtım drenajla birlikte oluşturulur (10(1)).

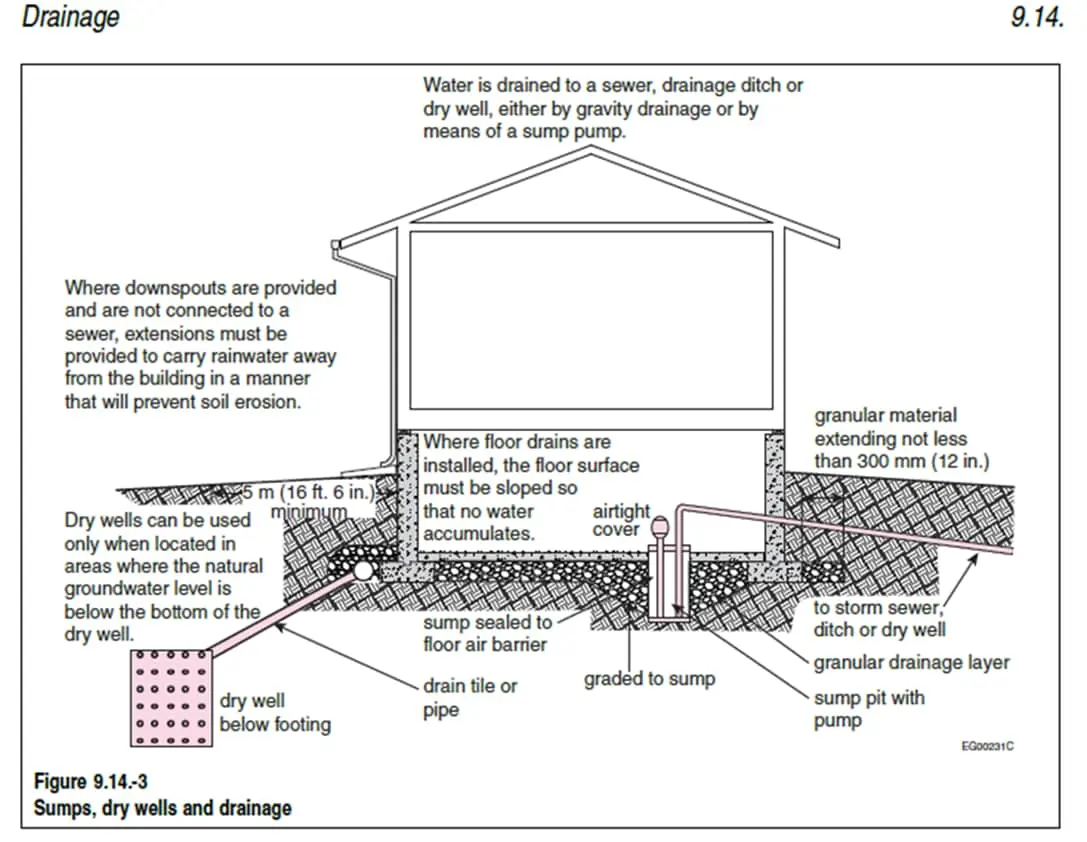

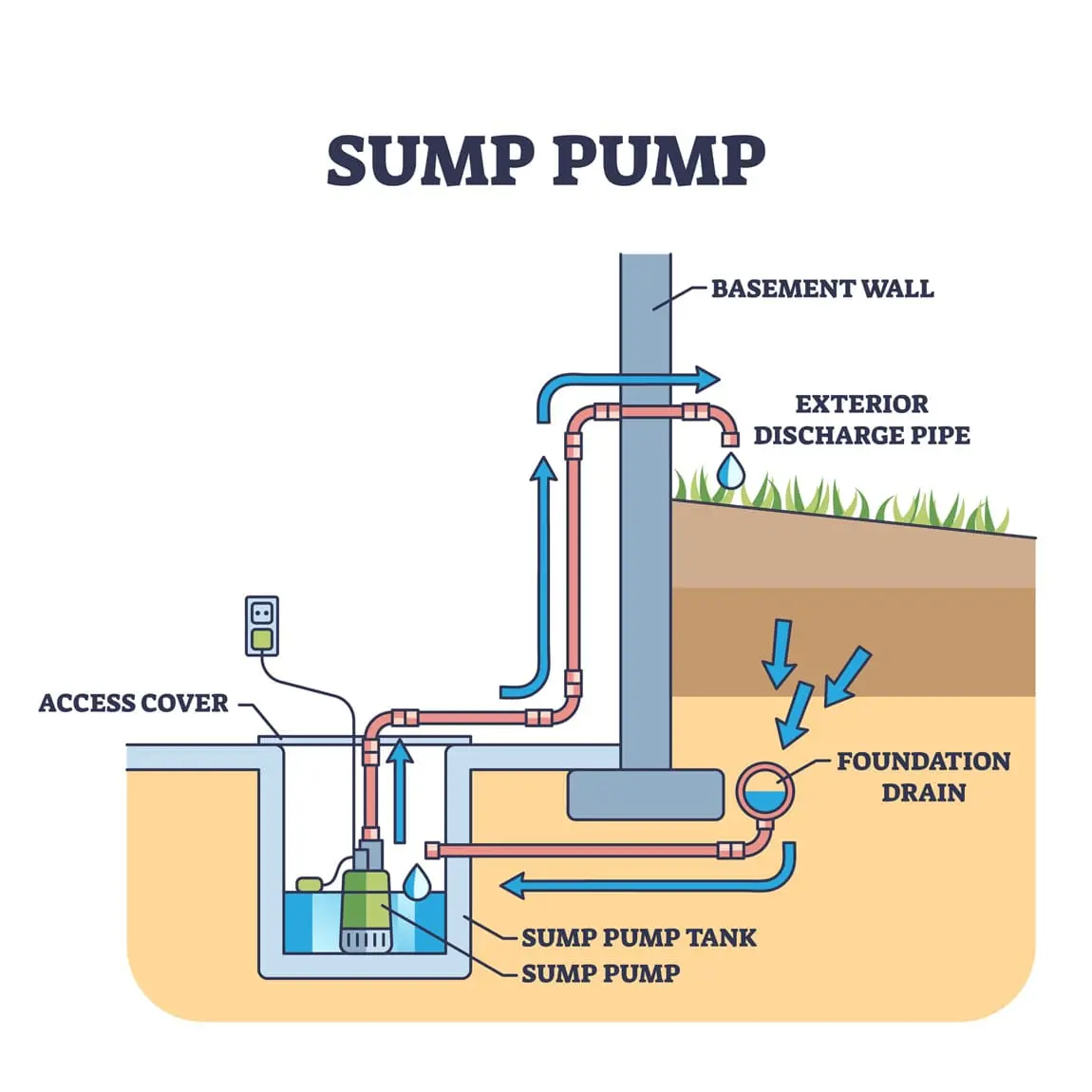

3.3 Pompa Çukuru (Sump Pit)

Drenaj sistemi doğal akışla tahliye edilemiyorsa pompa çukuru kullanılır:

Saha Notu: Türkiye'de yağış rejiminin düzensiz olduğu bölgelerde (Karadeniz ve Ege kıyıları, İç Anadolu ilkbahar döneminde) pompa çukuru boyutlandırmasının en yüksek mevsimsel debi esas alınarak yapılması önerilir. Kütahya ve çevresi için ilkbahar dönemi (Mart–Mayıs) yeraltı suyu kotu en yüksek değere ulaşır; bu dönemin tasarımda kontrol edilmesi önerilir.

3.4 Yüzey Drenajı

Arazi yüzey eğimi binadan uzaklaşacak şekilde tasarlanır.

4. Yalıtım Tasarım Prensipleri

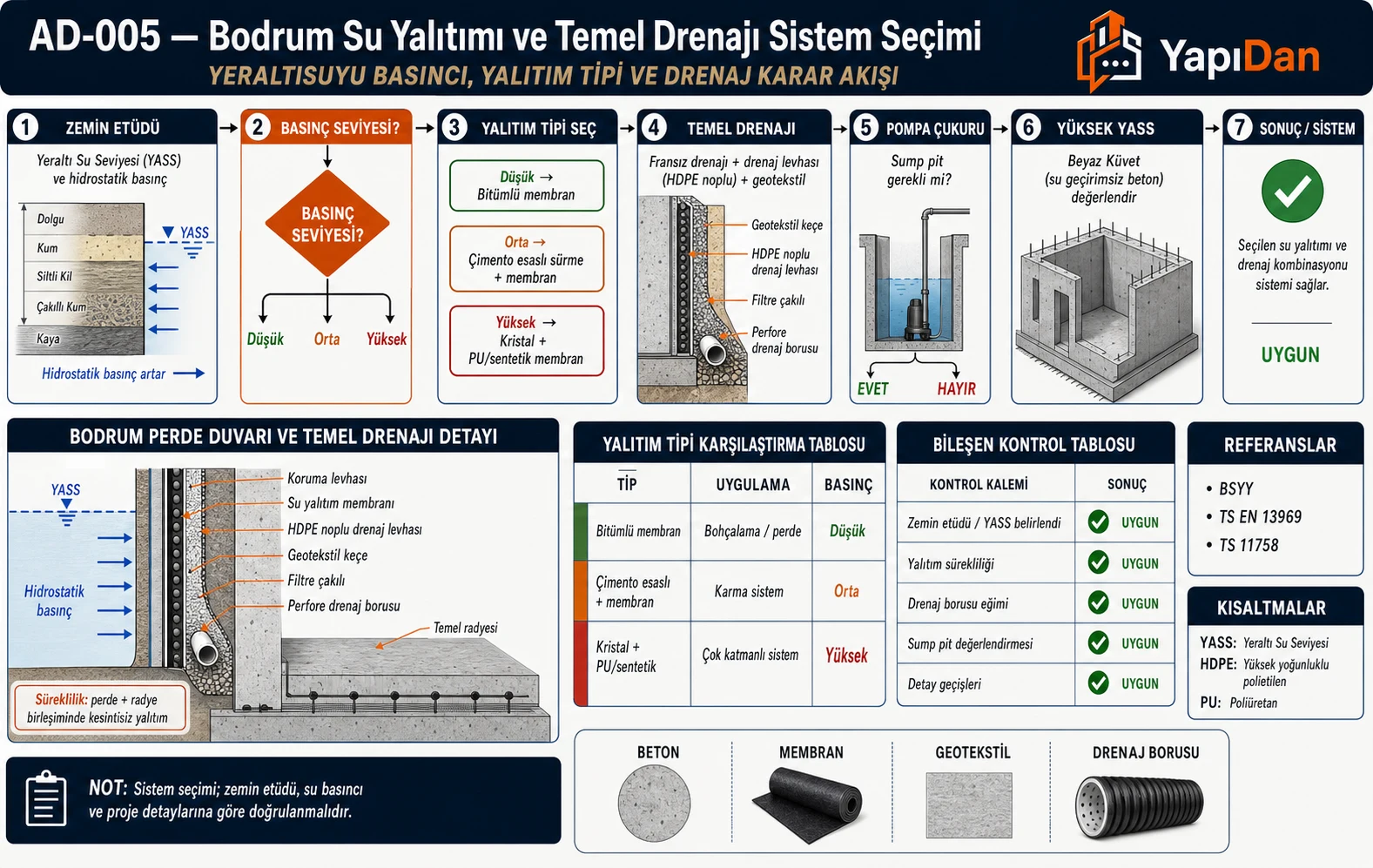

4.1 Hidrostatik Basınç ve Sistem Seçimi

Tasarımda mevsimsel en yüksek yeraltı su seviyesi dikkate alınır (BSYY 9(1)). Yüksekliği 51,50 m’yi aşan veya kapalı kullanma alanı 10.000 m²’den fazla olan bodrumlu binalarda her koşulda basınçlı suya karşı yalıtım yapılır (9(4)).

Basınç tek başına ürün türü, kat sayısı veya kalınlığı belirlemez. Ürün performansı, yüzey hazırlığı ve uygulama kalınlığı teknik belgeyle kontrol edilmesi önerilir.

4.2 Beyaz Küvet (White Tub) Yöntemi

Yapısal su yalıtımı, uygun beton performansının çatlak, derz, döküm ve bakım tasarımıyla birlikte sağlanmasını gerektirir. BSYY 11(6)(a) iki alternatif belirtir:

• TS EN 12390-8’e göre su işleme derinliği en fazla 30 mm olmalıdır; veya
• Yeraltı suyunun oluşturacağı etki de dikkate alınarak beton en az C35/45, su/çimento oranı 0,45’ten az ve çimento dozajı 360 kg/m³’ten fazla olmalıdır.

Mineral katkı varsa TS EN 206’nın ilgili hükümleri, uygun çevresel etki sınıfı ve yönetmeliğin üretim/işaretleme koşulları ayrıca dikkate alınır. Bu koşullar tek başına beton karışım tasarımı değildir.

BSYY 11(6)(ç), çatlakların TS 500’e göre agresif çevre koşullarında kontrolünü ve geçirimsizliğin gösterilmesini ister. Betonarme eleman 18 cm’den inceyse yapısal geçirimsizlik tek başına uygulanamaz; bu eşik taşıyıcı elemanın yeterli kalınlığı anlamına gelmez. Derzler sızdırmazlık tamamlayıcı malzemelerle korunur (11(6)(d)); malzeme ve yerleşim projeye uygun olmalıdır (12(5)).

Tasarım kapsamı: Beton sınıfı, eleman boyutları, donatı, çatlak ve deprem koşulları taşıyıcı sistem projesinde ayrıca kontrol edilir.

4.3 Yerel Zemin ve İklim Koşulları

Don derinliği, mevsimsel yeraltı suyu, zemin kimyası ve depremde zemin davranışı proje konumuna ait etütlerle belirlenir.

TBDY 16.6’daki sıvılaşma incelemesi için zemin profili, yeraltı suyu, deprem tasarım ve yerel zemin sınıfı birlikte ele alınır. Değerlendirmelerin sonuçlarına göre ihtiyaç duyulması halinde üstyapı/altyapı ve zemin iyileştirmeleri uygulanır.

5. Filtre Tabakası Gereksinimleri

5.1 Granüler Filtre (Terzaghi Kriteri)

Drenaj çakılı için granülometri kriterleri — Terzaghi ve Peck (1948) granüler filtre kuralı:

Geçirgenlik kriteri (filtre geçirgen olmalı):

$$\frac{D_{15,\text{filtre}}}{D_{15,\text{zemin}}}>4$$

Tutma kriteri (zemin göç etmemeli):

$$\frac{D_{15,\text{filtre}}}{D_{85,\text{zemin}}}<5$$

Örnekleme kriteri (filtre uniform dağılımlı olmalı):

$$\frac{D_{50,\text{filtre}}}{D_{50,\text{zemin}}}<25$$

Saha Notu: Türkiye'de temin edilen ocak çakıllarının tane boyut dağılımı üretici elek analizi sertifikası ile belgelenmesi önerilir. Piyasada yaygın "8–16 mm kırma çakıl", D₁₅ ≈ 9 mm ve D₅₀ ≈ 12 mm değerleri ile çoğu kil içermeyen kum zemini için tutma kriterini sağlar.

5.2 Geotekstil Filtre Kriteri

Geotekstil kullanılıyorsa AOS (O₉₅) kriteri uygulanır — TS EN ISO 12956:2010:

$$O_{95,\text{geotekstil}}\le d_{85,\text{zemin}}$$

Genel pratikte AOS ≤ 0,20 mm değerinde non-woven geotekstil, ince kum içeren çoğu zemin için uygun filtre koruması sağlar.

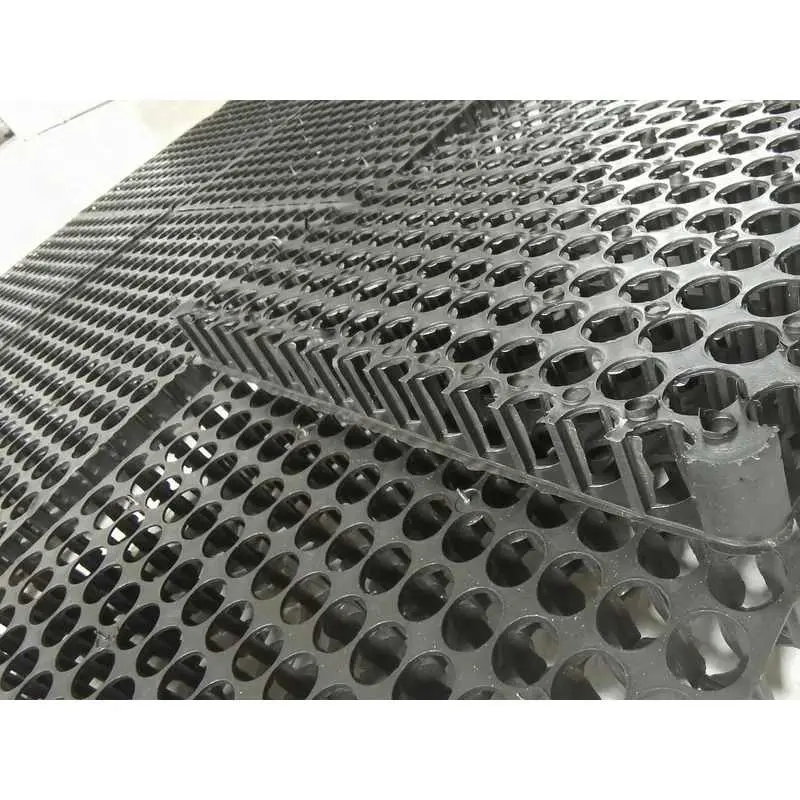

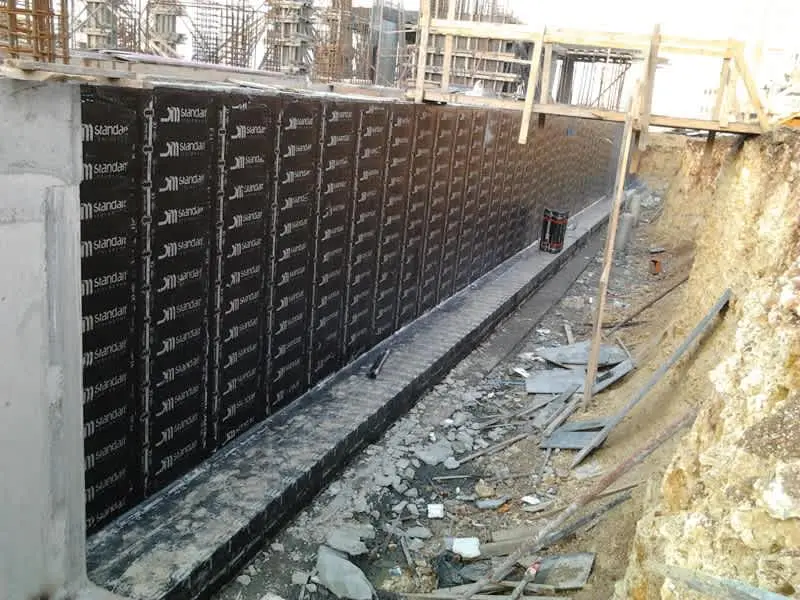

6. Drenaj Levhası Özellikleri

Profillenmiş HDPE drenaj levhaları (Delta-MS, TERRAXX, vb.):

• Baskı mukavemeti: 100–700 kN/m² (TS EN ISO 604)
• Su iletim kapasitesi: 0,5–5,0 l/m/s
• Geotekstil ile lamine veya ayrı uygulanır
• Levha döşeme yönü: Çentikli yüz zemine (drenaj boşluğu), pürüzsüz yüz betona bakması önerilir

Dikkat: Birim fiyat referansı olarak ÇŞB 2025 Poz 15.200.1002 (bodrum perdelerinde su yalıtımı ve izolasyon pimi ile uygulanmış ısı yalıtımı üzerine HDPE drenaj levhası) esas alınabilir.

7. Uygulama Kontrol Noktaları

1. Köşe ve geçiş noktaları: Bindirme ve takviye detaylarını ürün belgesi ve uygulama projesiyle kontrol edin.
2. Boru geçişleri: Su sızdırmazlık detayını projeye ve sistem belgesine göre çözün. BSYY 13(4) kapsamında drenaj hattının taşıma gücünü azaltmaması ve farklı oturmaya yol açmaması ayrıca kontrol edilir.

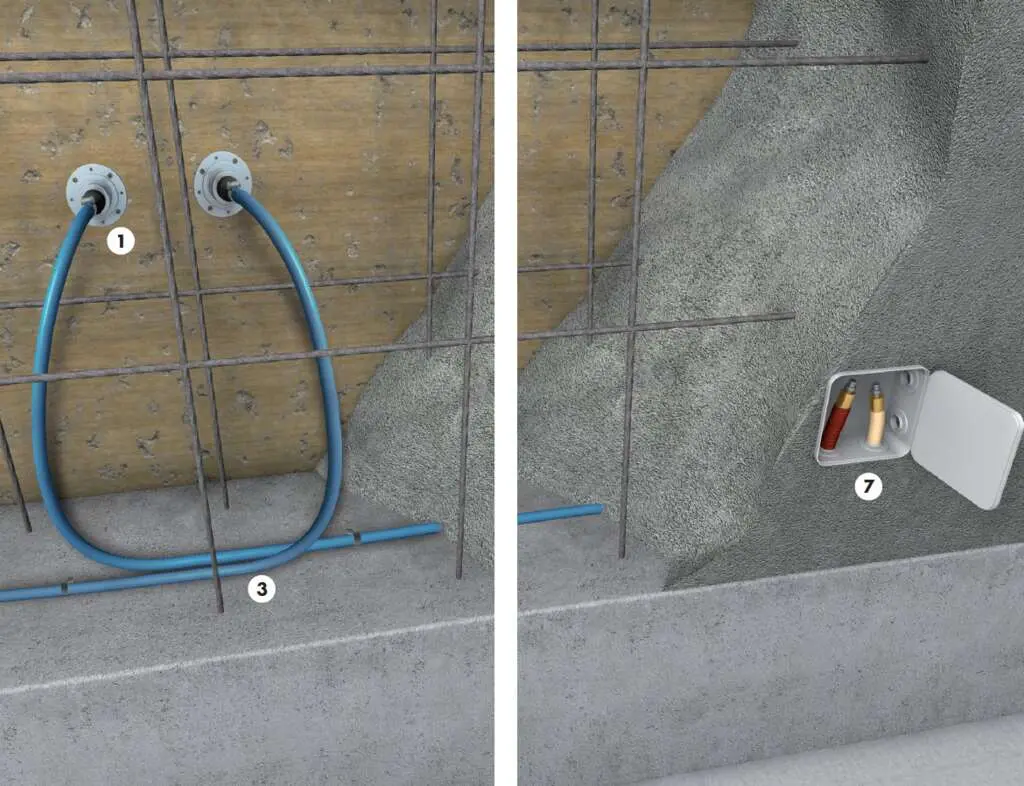

3. İnşaat derzleri: Gömülü şişen bant (swelling band) veya PVC waterstop — TS EN 13967:2012
4. Astar uygulaması: Membran döşenmeden önce beton yüzey temizlenip astar sürülmesi önerilir — TS EN 13969:2007
5. Boşluk kontrolü: Döşenen membranın altında hava boşluğu kalmaması önerilir
6. Yasal süreç: 4708 Sayılı Yapı Denetimi Hakkında Kanun (RG 24461, 13.07.2001) kapsamında su yalıtımı uygulamalarının yapı denetim firmasının onayıyla yürütülmesi beklenir.

8. Parametreler ve Tipik Değerler

10. Örnek Problemler

Problem 1 — Kolay

Veriler:

• Bodrum katı iç tavan kotu: ±0,00 m (zemin düzeyi)
• Bodrum taban kotu: −3,00 m
• Mevcut yeraltı suyu kotu (zemin etüdü): −1,50 m
• Mevsimsel yükselme: +0,50 m → Tasarım YSK = −1,00 m

İstenen: Perde duvarı üzerinde en yüksek hidrostatik su basıncını (kPa) ve uygun membran tipini belirleyiniz.

Çözüm:

Adım 1 — Etkili su sütunu yüksekliği:

$$h_w=|\text{Taban kotu}-\text{Tasarım YSK kotu}|=|-3,00-(-1,00)|=2,00\text{ m}$$

Adım 2 — Taban döşemesine gelen hidrostatik basınç:

$$p_{max}={\gamma }_w\cdot h_w=9,81\times 2,00=19,62{\text{ kN/m}}^2\approx 0,20\text{ bar}$$

Adım 3 — Membran seçimi (Tablo 6'ya göre):

p = 0,20 bar → 0,1–0,3 bar aralığı → SBS modifiye bitüm, tek kat, 4 mm, TS EN 13969:2007

Drenaj sistemi de uygulandığında su kotu düşürülerek basınç azaltılabilir.

Sonuç: $p_{max}=19,62{\text{ kN/m}}^2$, membran tipi: SBS 4 mm tek kat

Kontrol: 0,1 bar < 0,20 bar < 0,3 bar → seçim doğru (Tablo 6)

Problem 2 — Orta

Veriler:

• Drenaj borusu: HDPE koruge, tam delikli, çapı D = 150 mm (DN 150)
• Manning pürüzlülük katsayısı: n = 0,010 (HDPE düzgün iç yüzey)
• Döşeme eğimi: i = 0,005 m/m (1/200)
• Hesap: Tam dolu akış kapasitesi

İstenen: Manning denklemiyle DN 150 borunun tam dolu kapasite debisini (l/s) hesaplayınız.

Çözüm:

Adım 1 — Kesit alanı:

$$A=\frac{\pi D^2}{4}=\frac{\pi \times (0,150{)}^2}{4}=1,767\times 10^{-2}{\text{ m}}^2$$

Adım 2 — Hidrolik yarıçap:

$$R_h=\frac{D}{4}=\frac{0,150}{4}=0,0375\text{ m}$$

Adım 3 — Manning akış denklemi:

$$Q=\frac{1}{n}\cdot A\cdot R_h^{2/3}\cdot i^{1/2}$$

Bu formüldeki sembollerBu formülde geçen işaretler7 sembol · göster/gizle

Q

Debi

m³/s, L/s

Birim zamanda geçen su hacmidir.

n

Manning pürüzlülük katsayısı veya hareketli yük katılım katsayısı

s/m^(1/3), Boyutsuz

Hidrolikte pürüzlülük; deprem ağırlığında hareketli yük katılım katsayısıdır.

i

Eğim, sıra indisi veya burkulma yarıçapı

Boyutsuz, m, mm

Alt indis ve bağlamla birlikte okunmalıdır.

A

Akım kesit alanı

m²

Debi-hız ilişkilerinde kullanılan ıslak alandır.

Q

Debi

m³/s, L/s

Birim zamanda geçen su hacmidir.

A

Akım kesit alanı

m²

Debi-hız ilişkilerinde kullanılan ıslak alandır.

R_h

Hidrolik yarıçap

m

Islak alanın ıslak çevreye oranıdır.

$$Q=\frac{1}{0,010}\times 1,767\times 10^{-2}\times (0,0375{)}^{2/3}\times (0,005{)}^{1/2}$$

Gerçek iç çapın 0,150 m, Manning pürüzlülüğünün 0,010 ve eğimin 0,005 olduğu eğitim varsayımıyla, ara adımlar yuvarlanmadan:

$$Q=\frac{1}{0,010}\frac{\pi (0,150{)}^2}{4}{\left(\frac{0,150}{4}\right)}^{2/3}\sqrt{0,005}=0,0139995{\text{m}}^3/\text{s}$$ $$\boxed{Q\simeq 14,00\text{l/s}}$$

Sonuç: Bu varsayımlarla tam dolu kesit kapasitesi yaklaşık 14,00 l/s’dir. Aynı eğim ve pürüzlülükte gerçek iç çap 0,200 m alınırsa yaklaşık 30,15 l/s bulunur. DN değeri her üründe gerçek iç çap değildir.

Kapsam: 400 m² ve 150 mm/h için akış katsayısı 1 varsayımıyla 16,67 l/s yüzey akışı hesaplanabilir; bu değer yeraltı suyu drenajı tasarım debisinin yerine geçmez. Perforasyonlardan giriş, kısmi doluluk, çıkış koşulları, tıkanma ve bakım ayrıca incelenmeden yalnız bu örnekten boru seçimi yapılamaz.

Problem 3 — Zor

Veriler:

• Bodrum temel bölgesindeki doğal zemin tane boyut dağılımı (elek analizi):
  • D₁₅ = 0,08 mm
  • D₅₀ = 0,25 mm
  • D₈₅ = 0,55 mm
  • Zemin sınıfı: İnce–orta kum, SP (düzgün dane boyutlu)
• Uygulama: Fransız drenajı çakıl dolgu filtre tabakası tasarımı
• Bölge: TBDY 2018 Deprem Tasarım Sınıfı 2 (DTS-2), yeraltı suyu tablası bodrum tabanından 1,2 m yukarıda

İstenen:

1. Terzaghi granüler filtre kriterlerine göre çakıl filtre tabakasının D₁₅ ve D₆₀ sınır değerlerini bulunuz
2. Geotekstil için TS EN ISO 12956:2010 kapsamında AOS değerini belirleyiniz
3. TBDY 2018 Madde 16.6 kapsamında sıvılaşma riski açısından ek önlem gerekip gerekmediğini değerlendiriniz

Çözüm:

Bölüm A — Terzaghi Granüler Filtre Kriteri:

Adım 1 — Geçirgenlik kriteri (filtre suyu iletebilmeli):

$$D_{15,\text{filtre}}>4\times D_{15,\text{zemin}}=4\times 0,08=0,32\text{ mm}$$

Adım 2 — Tutma kriteri (zemin göç etmemeli):

$$D_{15,\text{filtre}}<5\times D_{85,\text{zemin}}=5\times 0,55=2,75\text{ mm}$$

Adım 3 — Sınır değerler:

$$0,32\text{ mm}<D_{15,\text{filtre}}<2,75\text{ mm}$$

Adım 4 — Örnekleme kriteri (filtre uniform dağılımlı olmalı):

$$D_{50,\text{filtre}}<25\times D_{50,\text{zemin}}=25\times 0,25=6,25\text{ mm}$$

Adım 5 — Tasarım kararı: Piyasada yaygın 8–16 mm yıkanmış kırma çakıl için tipik D₁₅ ≈ 8–9 mm → TUTMA KRİTERİNİ SAĞLAMAZ (D₁₅ > 2,75 mm).

Doğru seçim: 2–8 mm çakıl/iri kum karışımı, D₁₅ ≈ 2,0–2,5 mm — her iki kriteri sağlar.

Alternatif: Granüler filtre yerine TS EN ISO 12956:2010 onaylı non-woven geotekstil kullanılabilir.

Bölüm B — Geotekstil AOS Kriteri (TS EN ISO 12956:2010):

$$O_{95}\le d_{85,\text{zemin}}=0,55\text{ mm}$$

Seçilecek geotekstil: AOS (O₉₅) ≤ 0,50 mm non-woven PP geotekstil.

Tablo 8'e göre bu zemin için AOS = 0,20–0,50 mm aralığı uygundur; konservatif tasarım için 0,20 mm tercih edilir.

Bölüm C — TBDY 2018 Madde 16.6 Sıvılaşma Değerlendirmesi:

• Zemin: SP (ince–orta kum), D₅₀ = 0,25 mm → Sıvılaşmaya potansiyel olarak duyarlı
• YSK: Temel tabanından 1,2 m yukarıda → Yeraltı suyu mevcut
• DTS-2 bilgisi, yerel zemin sınıfı ve TBDY 16.6’nın uygulanabilirlik koşullarıyla birlikte geoteknik raporda değerlendirilir.

TBDY 16.6 ve Ek 16B'ye göre, arazi deneyleri (SPT/CPT) ve laboratuvar verileriyle sıvılaşma değerlendirmesi geoteknik raporda yapılmalıdır. Yalnızca tek bir D₅₀ değeri kullanılması veya genel bir kayma gerilmesi oranı (CRR/CSR) kontrolü yapılması, TBDY'de tanımlanan ivme ve gerilme (τ ve τ_deprem) koşullarının sağlandığını göstermez.

Öneri: Zemin etüdü raporunda TBDY 16.6 uyarınca arazi ve laboratuvar deneylerine dayanan uygun yöntemlerle sıvılaşma analizi yapılmalı; risk görülmesi ve yapıya etkisi nedeniyle (TBDY 16.6.10) ihtiyaç duyulması halinde:

• Derin temel (kazık) veya zemin iyileştirmesi (kompaksiyon grouting, jet grouting) uygulanabilir.
• Drenaj ve pompa kapasitesi etüt verilerinden türetilen debiye ve işletme koşullarına göre belirlenmesi önerilir.

Sonuç:

• Granüler filtre: D₁₅ ∈ (0,32; 2,75) mm → 2–8 mm çakıl/iri kum seçilmesi önerilir; 8–16 mm çakıl genellikle uygun değildir
• Geotekstil: AOS ≤ 0,50 mm (konservatif: 0,20 mm)
• TBDY 2018: Sıvılaşma incelemesinin kapsamı ve gerekli önlemler geoteknik değerlendirmeyle belirlenir.

11. Sık Yapılan Hatalar

1. Su tablasının yanlış belirlenmesi: Sadece sondaj günü ölçülen su kotu esas alınır; mevsimsel yükselme (+0,5–1,5 m) dikkate alınmaz → Membran seçimi yetersiz kalır. BSYY Madde 9(1) uzun dönem YSK değerlendirmesini zorunlu kılar.

2. Köşe detayının belgesiz uygulanması: Köşe, bindirme ve hareket detayları sistemin teknik föyü ve projeyle çözülmesi önerilir.

3. Boru geçişlerinde sızdırmazlığın ihmal edilmesi: Geçişlerin, seçilen yalıtım sisteminin projelendirilmiş sızdırmazlık detaylarıyla tamamlanması önerilir.

4. Astar (primer) uygulanmadan membran döşenmesi: Toz, kir veya nemli beton yüzeyde membran yapışması yetersiz kalır. TS EN 13969:2007 uyarınca astar uygulaması önerilir.

5. Drenaj levhasının ters döşenmesi: HDPE profil membranın çentikli yüzünün toprağa, pürüzsüz yüzünün betona gelmesi önerilir; aksine döşeme drenaj boşluğunu yok eder.

6. İnşaat derzlerinin yalnızca sıvayla kapatılması: Derz, yapının en zayıf noktasıdır. PVC waterstop veya şişen bant olmadan sadece sıva uygulaması uzun vadede yetersizdir (TS EN 13967:2012).

7. Drenaj eğiminin hesaplanmaması: Çap, eğim, debi, çıkış kotu ve bakım koşulları birlikte kontrol edilmelidir.

Kaynaklar

Kaynak kontrolünün kapsamı (22.09.2026): BSYY’nin seçili 9–13. maddeleriyle atıf karşılaştırması ve Manning örneğinin aritmetik kontrolü yapıldı. Bu çalışma bağımsız mühendislik onayı değildir. Ürün performansı, geotekstil/filtre eşikleri ve burada adı geçen diğer standartların tüm hükümleri doğrulanmış sayılmaz.

1. Binalarda Su Yalıtımı Yönetmeliği (BSYY), Resmî Gazete 30223, 27.10.2017; seçili 9–13. maddeler LEXPERA metin kopyasıyla 22.09.2026 tarihinde karşılaştırıldı. Resmî Gazete nüshasına bu kontrolde erişilemedi.
2. TS EN 13969:2007 — Esnek Su Geçirmez Levhalar — Toprak Altı ve Yeraltı Suyu Yalıtımı, TSE.
3. TS EN ISO 12956:2010 — Geotekstiller ve Geotekstil Benzeri Ürünler — AOS Tayini, TSE.
4. TS EN 1504-2:2005 — Beton Yapıların Korunması ve Onarımı — Yüzey Koruma Sistemleri, TSE.
5. TS EN 206:2013 — Beton — Özellikler, Üretim ve Uygunluk, TSE.
6. TS 500:2000 — Betonarme Yapıların Tasarım ve Yapım Kuralları, TSE.
7. TBDY 2018 — Türkiye Bina Deprem Yönetmeliği, Resmî Gazete 30364, 18.03.2018.
8. Terzaghi, K. ve Peck, R.B. (1948). Soil Mechanics in Engineering Practice, John Wiley & Sons.
9. Craig, R.F. (2012). Craig's Soil Mechanics, 8. baskı, Spon Press.
10. USDA NRCS (2007). Gradation Design of Sand and Gravel Filters, Chapter 26.
11. KÖSTER Bauchemie (2024). Bodrum Dıştan Su Yalıtımı Uygulama Kılavuzu.
12. Çevre ve Şehircilik Bakanlığı Birim Fiyat Listesi, Şubat 2026.

İlgili Hesaplama Araçları

Bu konuyla ilgili ücretsiz mühendislik hesaplama araçlarımızla ön tasarım ve kontrol yapabilirsiniz:

• Temel Boyutlandırma Hesaplama
• Zemin Taşıma Gücü Hesaplama

Önemli Mühendislik Uyarısı: Bu içerik yalnızca bilgilendirme amaçlıdır; nihai tasarım, hesap ve uygulama kararları, güncel yönetmelikler ile proje koşulları çerçevesinde yetkili bir inşaat mühendisinin denetiminde alınmalıdır. Sayısal örnekler ve formüller genel mühendislik pratiğini yansıtır; her projenin kendine özgü zemin, yük ve çevre koşulları proje müellifince ayrıca değerlendirilmelidir.

yapidan (2026). Bodrum İzolasyonu ve Temel Drenajı. Yapıdan — İnşaat Mühendisliği Bilgi Portalı. https://yapidan.com/kategoriler/ad/bodrum-izolasyonu-temel-drenaji
