Menfez Hidrolik Hesabı

Saha Notu: Türkiye'nin dağlık topografyası ve Karadeniz/Akdeniz kıyılarındaki yüksek yağış şiddetleri nedeniyle menfez kapasitesi sıklıkla kritik olmaktadır. İç Anadolu'da don derinliği 80–120 cm'ye ulaştığından boru yatağı bu derinlik gözetilerek belirlenmeli ve buz yükleri yapısal hesapta dikkate alınmalıdır.

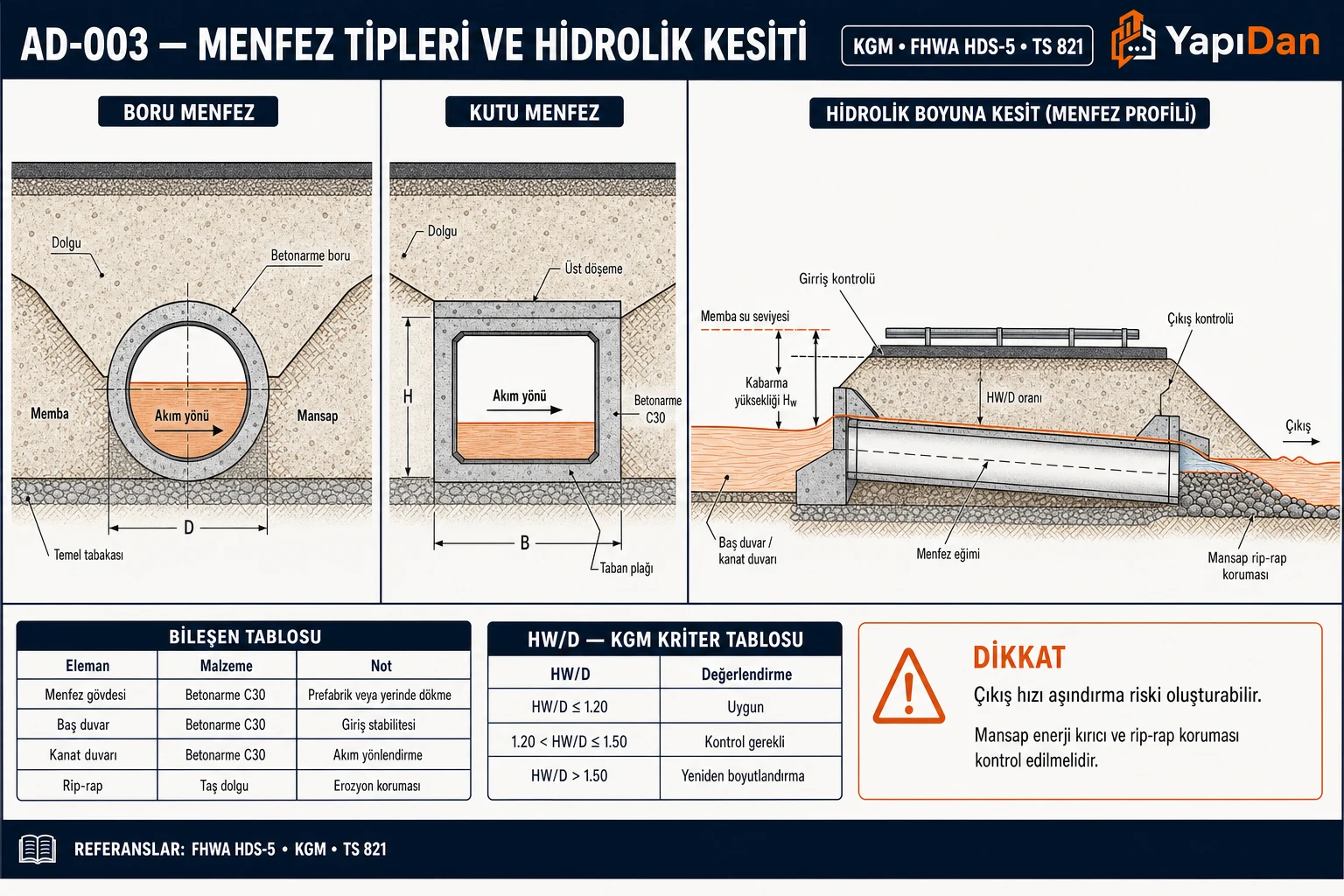

Menfez Tipleri

Boru Menfez

• Beton boru (dairesel kesit) — TS EN 1916, İller Bankası Teknik Şartnamesi'ne göre en az C30 beton
• Oluklu metal boru (CMP — Corrugated Metal Pipe)
• HDPE boru (pürüzsüz iç yüzey, n = 0,010–0,012)

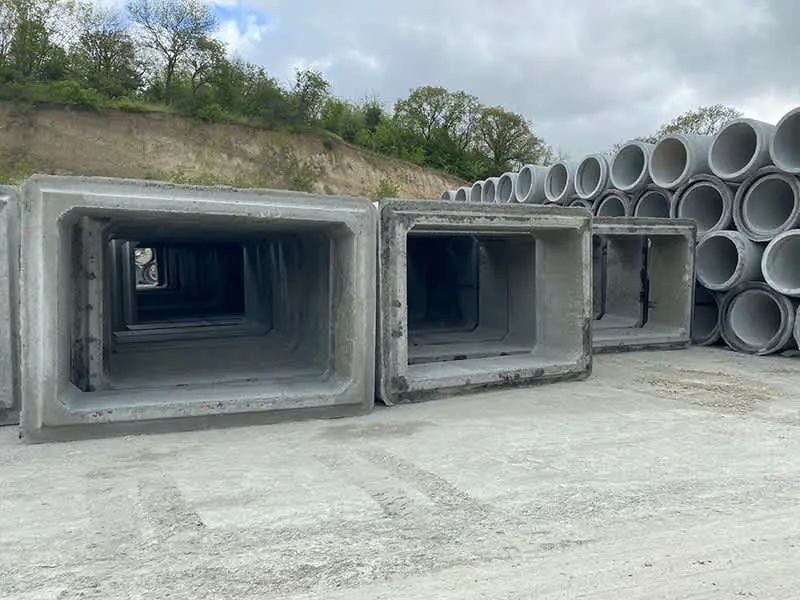

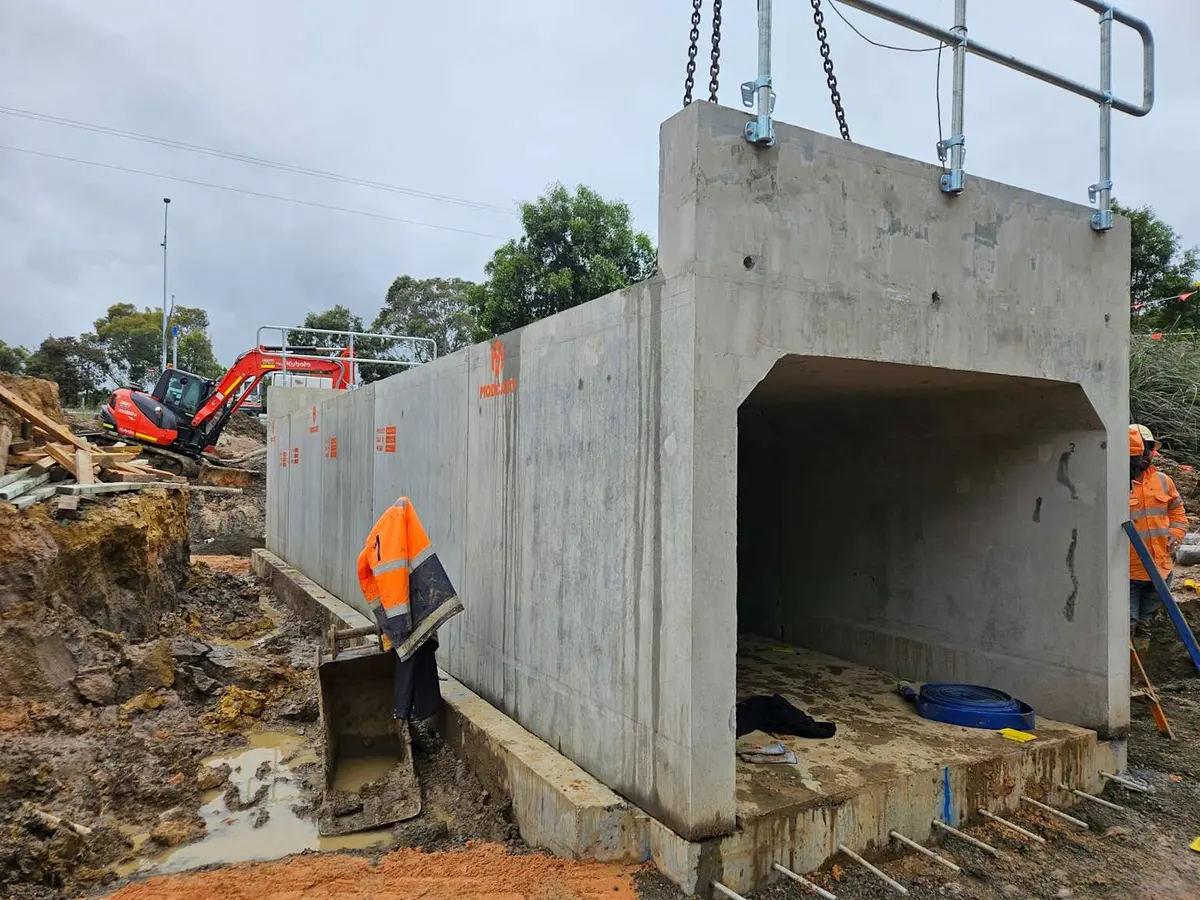

Kutu Menfez

• Betonarme kutu (dikdörtgen kesit) — TS EN 14844 veya TSE K 118 kalite belgesi zorunlu
• Tek veya çift hücreli
• Standart boyutlar: 0,50×0,50 m'den 6,00×6,00 m'ye kadar (İller Bankası 2023 birim fiyat pozları: poz 40.140.1051–40.140.1078)
• Yük sınıfı: KGM H30-S24 (tüm karayolu menfezlerinde)

Tablo 1: Kutu Menfez

Dikkat: Kutu menfez imalatında TS EN 14844 veya TSE K 118 kalite belgesi olmayan üreticilerden malzeme alınmaması zorunludur; KGM ve İller Bankası şantiyelerinde rutin numune alımı yapılmaktadır.

Hidrolojik Hesap — Taşkın Debisi Belirleme

Bu aşama tüm menfez hesabının temelidir; atlandığında veya yanlış yapıldığında aşağı akış boyutlandırması tamamen hatalı olur.

Menfez boyutlandırması için en az iki tekerrür süresine göre taşkın debisi hesaplanmalıdır: $Q_{10}$ (10 yıllık kontrol debisi) ve $Q_{100}$ (proje/100 yıllık debi). Türkiye'de uygulanacak yöntem havza büyüklüğüne göre belirlenir:

Tablo 2: Hidrolojik Hesap — Taşkın Debisi Belirleme

Rasyonel Metot (Q ≤ 10 km² Havzalar için)

$$Q = \frac{C \cdot i \cdot A}{360}$$

• $Q$ = Taşkın debisi (m³/s)
• $C$ = Yüzeysel akış katsayısı (boyutsuz, 0,05–0,95)
• $i$ = Yağış yoğunluğu (mm/saat); toplanma süresine ($T_c$) göre yağış-şiddet-frekans (YŞF) eğrisinden
• $A$ = Drenaj havzası alanı (ha)

Tablo 3: Rasyonel Metot (Q ≤ 10 km² Havzalar için)

Farklı arazi kullanımlarından oluşan havzalarda alan ağırlıklı ortalama C alınır: $C_{ort} = \sum C_i A_i / A_{\text{toplam}}$.

Tekerrür Süresi Seçimi (Türkiye Mevzuatı)

KGM kesin proje teknik şartnamesi (Madde 2–7) ve Taşkın ve Rüsubat Kontrolü Yönetmeliği (RG 30763, 03.05.2019, Madde ilgili fıkra) uyarınca:

• 10 yıllık debi ($Q_{10}$): Kabarma kotu menfez yüksekliğini aşmayacak
• 100 yıllık debi ($Q_{100}$): Kabarma kotu dolgu yüksekliğini veya menfez yüksekliğinin 3 katını aşmayacak (yerleşim birimlerinde menfez yüksekliğini aşmayacak)
• TCDD etüt ve proje teknik şartnamesinde (Bölüm 1.5): 10 yıl frekanslı debi kabarma kotu menfez yüksekliğini; 100 yıl kabarma kotu dolgu yüksekliğinin iki katını aşmayacaktır

Saha Notu: Türkiye'de DSİ Meteoroloji Genel Müdürlüğü (MGM) yağış verilerine dayalı YŞF eğrileri bölge bazında yayımlanmıştır. Hesaplarda en yakın istasyonun güncel 1 saatlik ve 24 saatlik yağış yüksekliği verileri kullanılmalıdır.

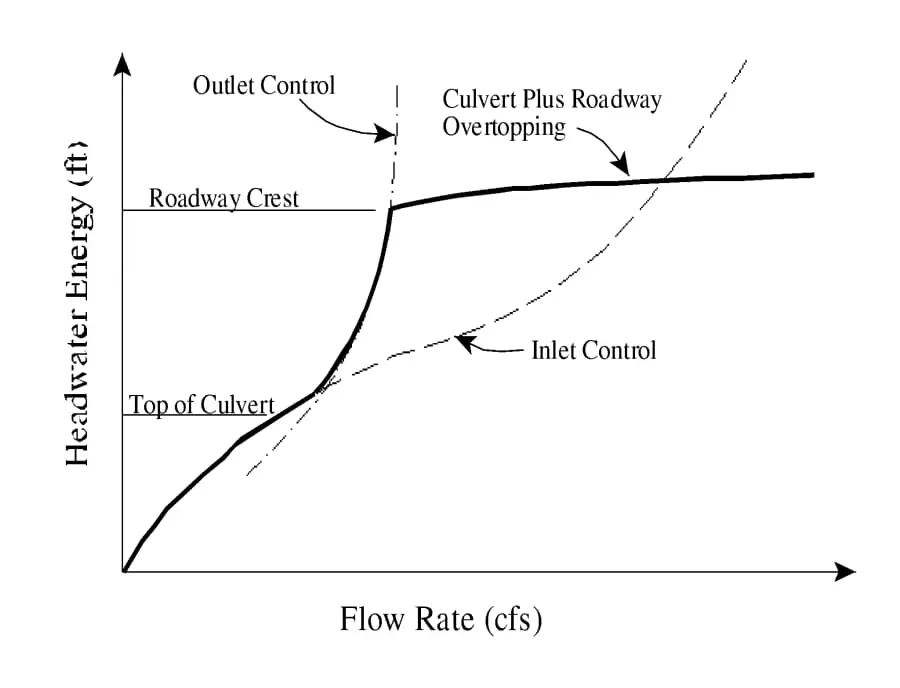

Akım Kontrol Türleri

Menfezde akım, giriş veya çıkış koşullarından biri tarafından kontrol edilir. Her iki analiz de yapılmalı; büyük kabarma $H_w$ değeri belirleyici alınmalıdır.

Giriş Kontrolü (Inlet Control)

Menfezin kapasitesi sadece giriş bölümü tarafından belirlenir. Yeterli eğim ve uzunlukta menfezde görülür.

Kontrol kriteri: $H_w \leq 1{,}2D$ ve normal derinlik $y_n < D$

Giriş kontrollü menfez debisi (FHWA HDS-5, Bölüm II):

Serbest giriş (bastırılmamış) koşulu için Form 1:

$$\frac{H_w}{D} = \frac{H_c}{D} + K\left(\frac{Q}{A\sqrt{gD}}\right)^M - 0{,}5S$$

Bastırılmış giriş (submerged) koşulu için:

$$\frac{H_w}{D} = c\left(\frac{Q}{A\sqrt{gD}}\right)^2 + Y - 0{,}5S$$

Burada $K, M, c, Y$ = giriş tipine ve boyutuna göre FHWA HDS-5 Tablo B.1'den alınan sabitler; $S$ = boru eğimi.

FHWA ampirik kısaltılmış formülü (pratikte yaygın):

$$\frac{H_w}{D} = K\left(\frac{Q}{A\sqrt{gD}}\right)^M + Y - 0{,}5S$$

Çıkış Kontrolü (Outlet Control)

Menfezin kapasitesi hem giriş hem de çıkış koşulları tarafından belirlenir. Basınçlı akım veya uzun menfezlerde görülür.

Kontrol kriteri: $H_w > 1{,}2D$ veya tam basınçlı akım

Çıkış kontrollü kabarma hesabı:

$$H_w = H + h_o - L \cdot S_0$$ $$H = \frac{V^2}{2g}(K_e + 1) + h_f$$

Sürtünme kaybı Manning formülüyle:

$$h_f = \frac{V^2 \cdot n^2 \cdot L}{R_h^{4/3}}$$

Burada:

• $H$ = enerji yükü (m)
• $h_o$ = çıkış su derinliği = $\max(y_c, TW)$ (m)
• $L$ = menfez uzunluğu (m)
• $S_0$ = menfez taban eğimi (m/m)
• $K_e$ = giriş kaybı katsayısı (Tablo 4)
• $h_f$ = sürtünme kaybı (m)
• $R_h$ = hidrolik yarıçap (m)
• $n$ = Manning pürüzlülük katsayısı

Giriş Kaybı Katsayıları ($K_e$)

Tablo 4: Giriş Kaybı Katsayıları ()

Saha Notu: Türkiye karayollarında standart başduvar+kanat duvarı konfigürasyonunda $K_e = 0{,}4$–$0{,}5$ alınması KGM uygulamasında yaygındır. Çan ağızlı girişler hidrolik verimliliği artırmakla birlikte prefabrik üretim zorluğu nedeniyle nadiren kullanılmaktadır.

Kritik Derinlik

Kritik derinlik, Froude sayısının $Fr = 1$ olduğu koşuldaki akım derinliğidir.

Dikdörtgen kesit için:

$$y_c = \left(\frac{Q^2}{g B^2}\right)^{1/3}$$

Dairesel kesit için iteratif hesap:

$$A_c \sqrt{\frac{A_c}{T_c}} = \frac{Q}{\sqrt{g}}$$

Burada $T_c$ = kritik derinlikteki su yüzeyi genişliği (m). Dairesel boru için pratik çözümde $y_c/D$ oranı, $Q/Q_0$ ve aşağıdaki adım derinlik tablosundan (veya iterasyonla) bulunur.

Tablo 5: Kritik Derinlik

Dairesel boruda maksimum kapasite $Q_{maks} \approx 1{,}076 \cdot Q_0$ olup $y \approx 0{,}938D$'de oluşur.

Normal Derinlik (Manning Formülü)

Menfez içinde tam dolu olmayan akışta normal derinlik:

$$Q = \frac{1}{n} A R_h^{2/3} S_0^{1/2}$$

Tam dolu boru için ($y = D$):

$$Q_0 = \frac{1}{n} \cdot \frac{\pi D^2}{4} \cdot \left(\frac{D}{4}\right)^{2/3} \cdot S_0^{1/2}$$

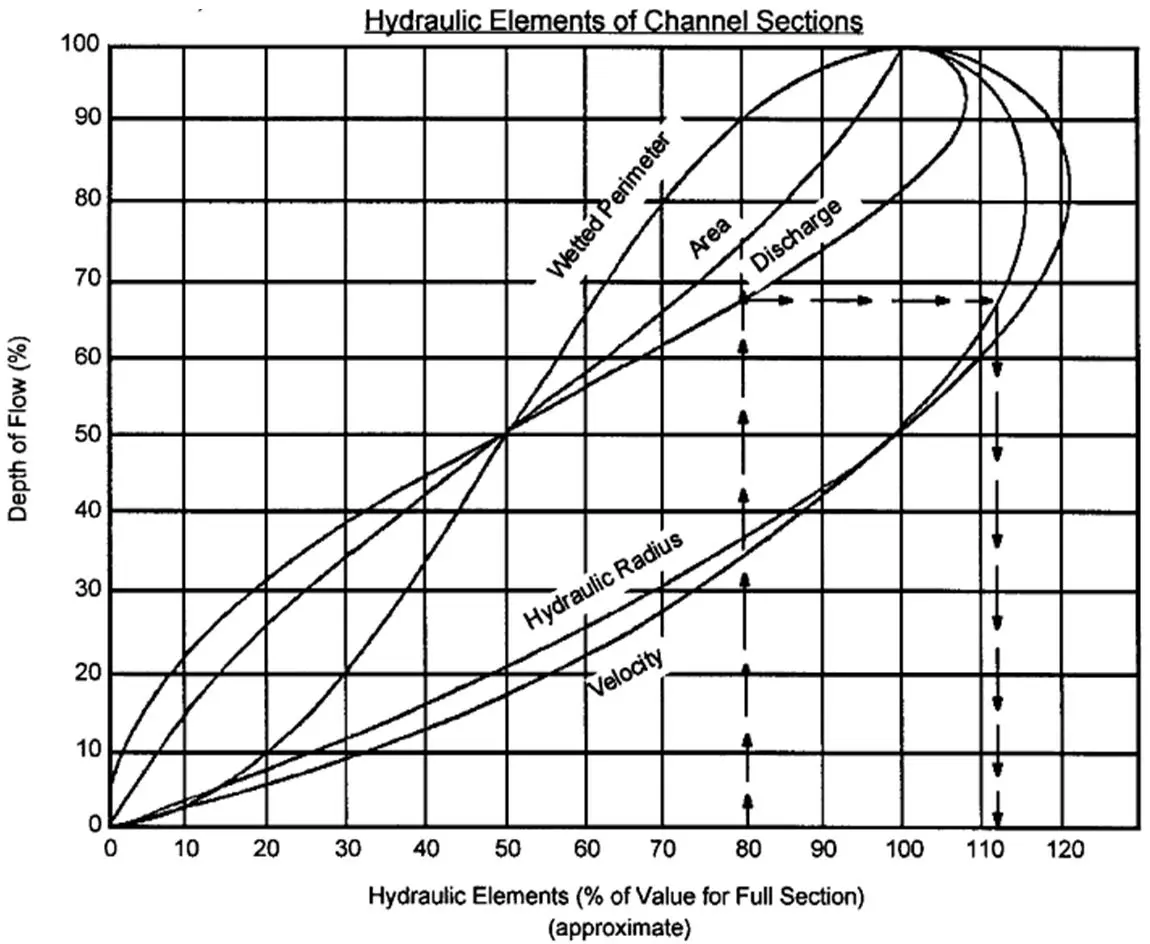

Kısmi dolu akımda $Q < Q_0$ olup $y/D$ oranı iteratif veya Tablo 5 ile belirlenir.

Tablo 6: Normal Derinlik (Manning Formülü)

Dikkat: Türkiye'de sahada uzun süre gömülü kalmış beton boru menfezlerde organik birikim ve kireçlenme nedeniyle efektif n değeri 0,014–0,016'ya ulaşabilmektedir. Bakım-onarım planlanmamış projelerde tasarım n değeri olarak 0,013–0,014 alınması tavsiye edilir.

HW/D Oranına Göre Menfez Tasarım Kriterleri (KGM)

Tablo 7: HW/D Oranına Göre Menfez Tasarım Kriterleri (KGM)

KGM tasarım kriterleri (Karayolu Tasarım El Kitabı, Bölüm 6):

• 10 yıllık taşkın debisine karşı: $H_w \leq D + 0{,}20$ m — kabarma kotu yol dolgusu + güvenlik payının altında
• Proje (100 yıllık) debisine karşı: $H_w \leq 3D$ — dolgu kotu aşılmamalı
• Yerleşim birimleri yakınında: Her iki koşulda $H_w$ menfez yüksekliğini geçmemeli

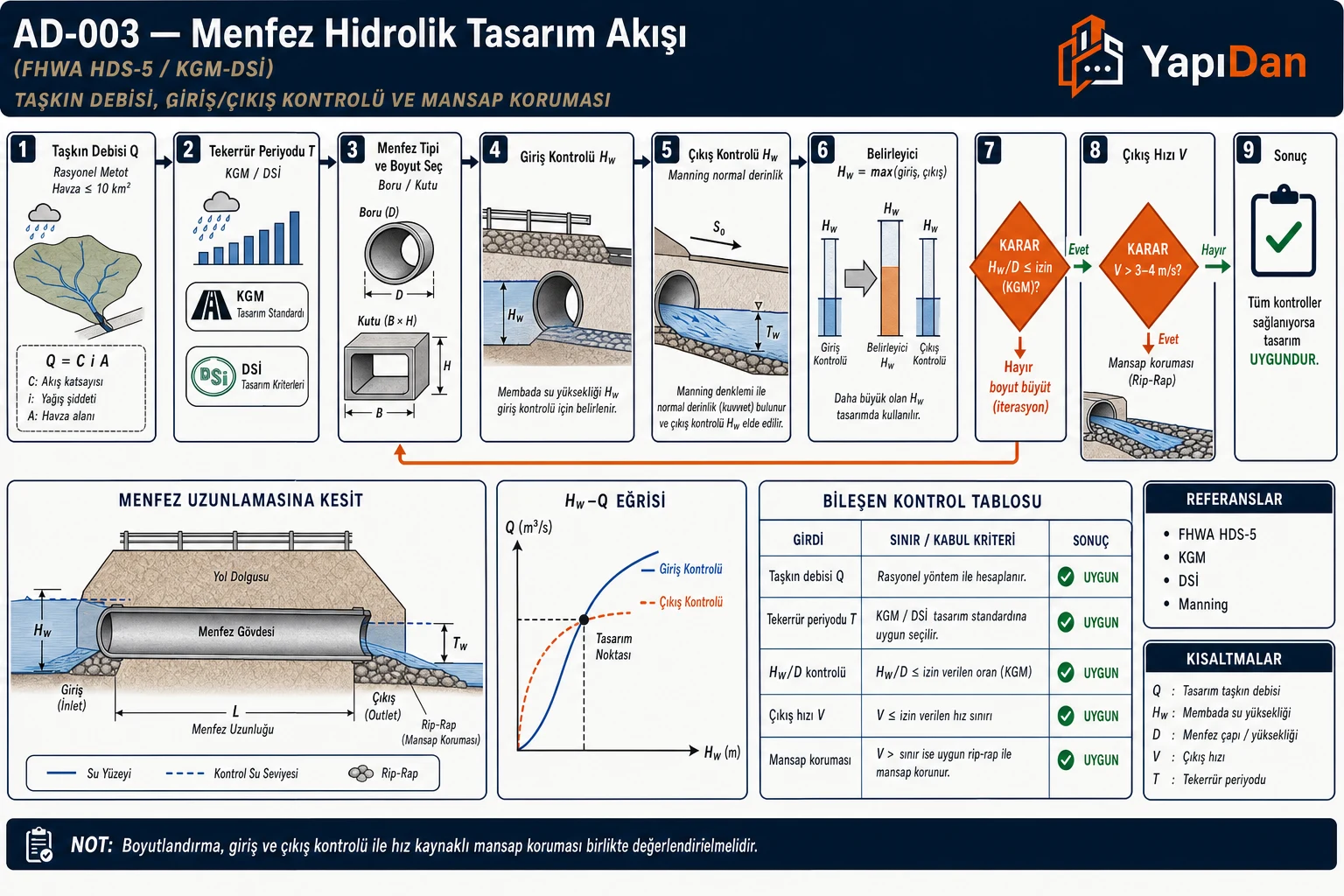

Tasarım Prosedürü (FHWA HDS-5)

Adım 1: Hidrolojik hesap ile taşkın debiyi belirle ($Q_{10}$, $Q_{100}$).

Adım 2: İzin verilen kabarma yüksekliği $H_w$'yi belirle (dolgu kotu – güvenlik payı, min. 0,30–0,50 m).

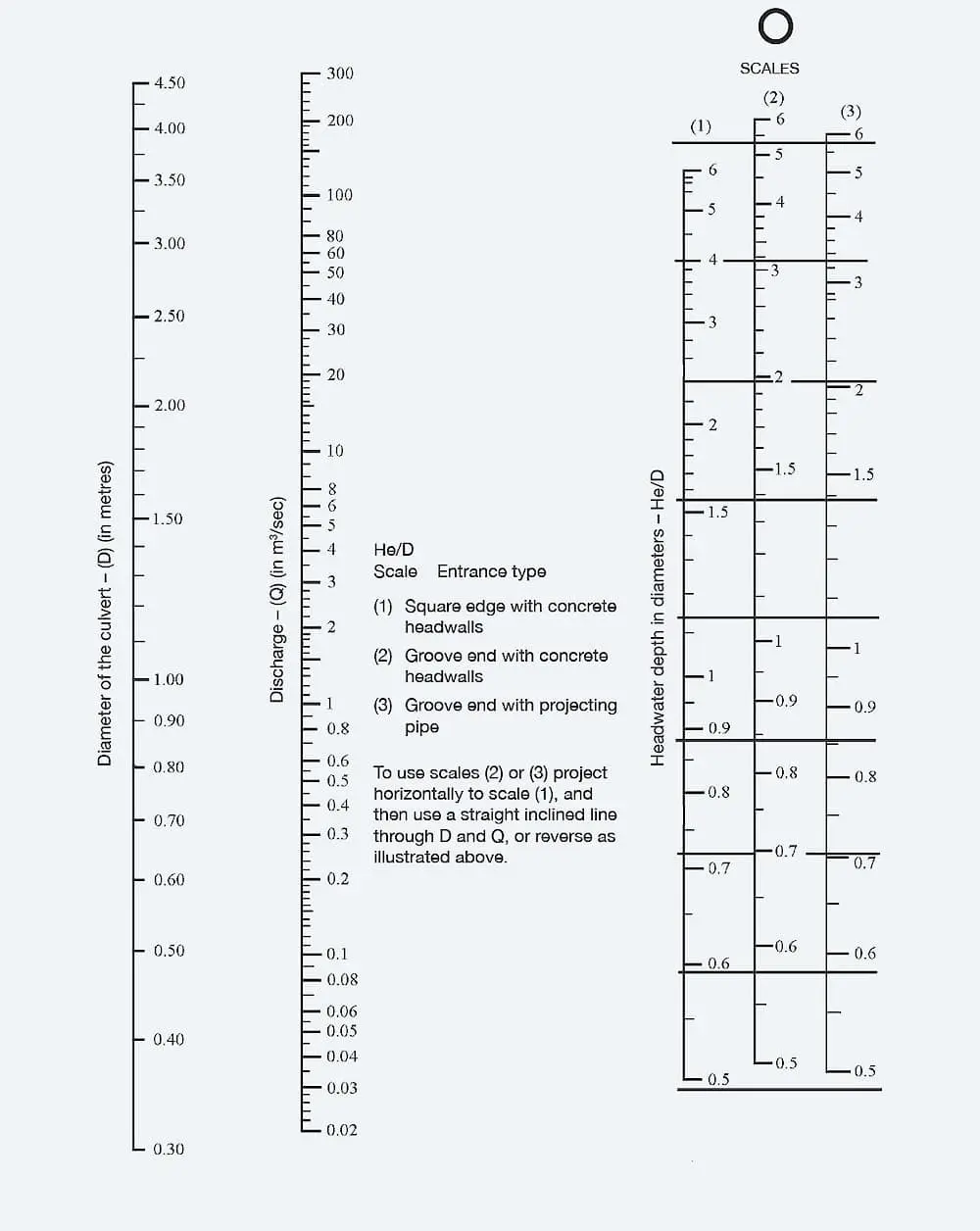

Adım 3: Giriş kontrollü analiz yap — $H_w/D$ nomografından (FHWA HDS-5 Chart 1–3 boru, Chart 8–13 kutu) deneme çapı/boyutu seç.

Adım 4: Çıkış kontrollü analiz yap — aynı boyut için $H_w$'yi hesapla; FHWA Chart 18B veya tam çözümlü hesap kullan.

Adım 5: İki kontrolden büyük $H_w$'yi belirleyici al.

Adım 6: $H_w$ kabul edilebilirse bu boyutu seç; değilse daha büyük deneme boyutuna geç.

Adım 7: Çıkış hızını hesapla ve gerekirse mansap koruması tasarla.

Dikkat: FHWA HDS-5 nomografları İngiliz birim sistemi (ft, cfs) ile hazırlanmıştır. SI birim (m, m³/s) hesaplarında HDS-5 2012 3. Baskı Ek C formülleri veya dönüştürülmüş nomograflar (0,3048 faktörü) kullanılmalıdır.

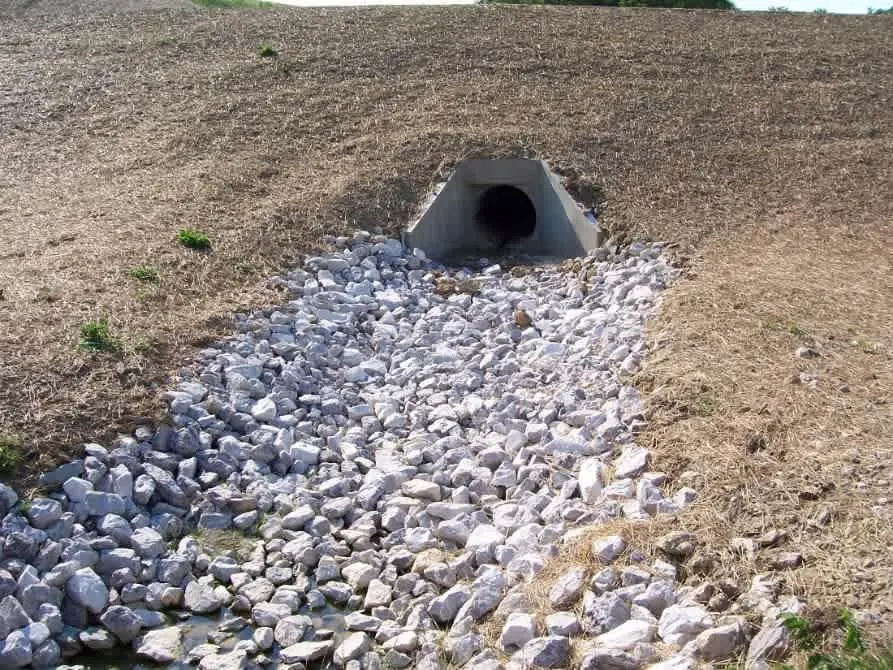

Mansap Koruması (Çıkış Hızı ve Rip-Rap Tasarımı)

Çıkış hızı $V > 3{,}5$ m/s olduğunda mansap yatağında erozyon kaçınılmazdır; aşağıdaki önlemler alınmalıdır:

Tablo 8: Mansap Koruması (Çıkış Hızı ve Rip-Rap Tasarımı)

Rip-rap orta tane çapı tahmini (FHWA HEC-14, 2006):

$$d_{50} = 0{,}2 \cdot \frac{V_{\text{çıkış}}^2}{2g} \cdot D^{0{,}5}$$

Bu yaklaşık formül; ayrıntılı rip-rap tasarımı için FHWA HEC-14 Bölüm 10 veya DSİ Su Kaynakları Planlama Rehberi Cilt II kullanılmalıdır.

Sayısal Örnek (Orijinal)

Verilen: $Q = 5{,}0$ m³/s, izin verilen $H_w = 1{,}5$ m, Beton boru menfez ($n = 0{,}012$), $L = 30$ m, $S_0 = 0{,}015$

Deneme: $D = 1{,}2$ m

1. Tam dolu debi:

$$A = \frac{\pi \times 1{,}2^2}{4} = 1{,}131 \text{ m}^2, \quad R_h = D/4 = 0{,}30 \text{ m}$$ $$Q_0 = \frac{1}{0{,}012} \times 1{,}131 \times (0{,}30)^{2/3} \times (0{,}015)^{0{,}5} = 83{,}33 \times 1{,}131 \times 0{,}4481 \times 0{,}1225 = 5{,}17 \text{ m}^3/\text{s}$$

2. $Q < Q_0$ kontrolü: $5{,}0 < 5{,}17$ m³/s → menfez giriş kontrolüne bakılacak.

3. $H_w/D$ hesabı (giriş kontrol, keskin kenarlı):

$$H_w/D \approx 1{,}0 + K\left(\frac{Q}{A\sqrt{gD}}\right)^M$$

Yaklaşık: $H_w = 1{,}0 \times D = 1{,}2$ m $\leq$ izin verilen 1,5 m ✓

Sonuç: D = 1200 mm beton boru yeterlidir.

4. Çıkış hızı:

$$V = Q/A = 5{,}0/1{,}131 = 4{,}42 \text{ m/s}$$

Mansap koruması gerektirebilir (V > 3,5 m/s). → $d_{50} \approx 0{,}2 \times (4{,}42^2/19{,}62) \times 1{,}2^{0{,}5} \approx 0{,}11$ m (110 mm) rip-rap önerilir.

Örnek Problemler

Problem 1 — Kolay: Tek Kontrolde Menfez Kapasitesi

Veriler:

• Menfez tipi: Pürüzsüz beton boru, çan ağızlı giriş ($K_e = 0{,}10$)
• Çap: $D = 0{,}90$ m
• Manning: $n = 0{,}012$
• Eğim: $S_0 = 0{,}020$ m/m
• Uzunluk: $L = 20$ m
• Kuyruksuyu: $TW = 0{,}50$ m

İstenen: Tam dolu akım kapasitesi $Q_0$ ve giriş kontrolü $H_w$ hesabı ($Q = 2{,}0$ m³/s için).

Çözüm:

Adım 1 — Tam dolu debi:

$$A = \frac{\pi \times 0{,}9^2}{4} = 0{,}636 \text{ m}^2; \quad R_h = D/4 = 0{,}225 \text{ m}$$ $$Q_0 = \frac{1}{0{,}012} \times 0{,}636 \times (0{,}225)^{2/3} \times (0{,}020)^{0{,}5} = 83{,}33 \times 0{,}636 \times 0{,}3704 \times 0{,}1414 = 2{,}78 \text{ m}^3/\text{s}$$

Adım 2 — $Q < Q_0$ kontrolü: $2{,}0 < 2{,}78$ m³/s ✓ Kısmi dolu çalışma beklenir.

Adım 3 — Giriş kontrolü (bastırılmamış, $H_w/D < 1{,}2$):

$$\frac{Q}{A\sqrt{gD}} = \frac{2{,}0}{0{,}636 \times \sqrt{9{,}81 \times 0{,}9}} = \frac{2{,}0}{0{,}636 \times 2{,}972} = 1{,}059$$

FHWA HDS-5 Tablo B.1, Chart 1 (Beton boru, çan ağızlı, $K = 0{,}098, M = 2{,}0$):

$$H_w/D \approx 0{,}098 \times (1{,}059)^{2{,}0} + 0{,}73 - 0{,}5 \times 0{,}020 = 0{,}110 + 0{,}73 - 0{,}010 = 0{,}830$$ $$H_w = 0{,}830 \times 0{,}90 = 0{,}747 \text{ m}$$

Sonuç: $H_w = 0{,}75$ m; $H_w/D = 0{,}83 \leq 1{,}2$ → Giriş kontrolü geçerli. KGM kriteri: $H_w \leq D + 0{,}20 = 1{,}10$ m ✓

Problem 2 — Orta: Çıkış Kontrolü Belirleyici Hesap

Veriler:

• Menfez tipi: Betonarme kutu menfez 1,20×1,20 m ($B = H = 1{,}20$ m), keskin kenarlı giriş ($K_e = 0{,}50$)
• Manning: $n = 0{,}013$
• Eğim: $S_0 = 0{,}003$ m/m (küçük eğim → çıkış kontrolü beklenir)
• Uzunluk: $L = 50$ m
• Proje debisi: $Q = 3{,}5$ m³/s
• Kuyruksuyu derinliği: $TW = 0{,}80$ m

İstenen: Belirleyici $H_w$ ve akım kontrolünü belirle.

Çözüm:

Adım 1 — Tam dolu debi:

$$A = 1{,}20 \times 1{,}20 = 1{,}44 \text{ m}^2; \quad R_h = \frac{A}{P} = \frac{1{,}44}{4 \times 1{,}20} = 0{,}30 \text{ m}$$ $$Q_0 = \frac{1}{0{,}013} \times 1{,}44 \times (0{,}30)^{2/3} \times (0{,}003)^{0{,}5} = 76{,}92 \times 1{,}44 \times 0{,}4481 \times 0{,}05477 = 2{,}72 \text{ m}^3/\text{s}$$

Not: $Q = 3{,}5 > Q_0 = 2{,}72$ m³/s → Tam dolu (basınçlı) akım beklenir.

Adım 2 — Kritik derinlik (dikdörtgen):

$$y_c = \left(\frac{Q^2}{g B^2}\right)^{1/3} = \left(\frac{3{,}5^2}{9{,}81 \times 1{,}44}\right)^{1/3} = \left(\frac{12{,}25}{14{,}13}\right)^{1/3} = (0{,}867)^{1/3} = 0{,}954 \text{ m}$$

Adım 3 — Çıkış su derinliği:

$$h_o = \max(y_c, TW) = \max(0{,}954;\, 0{,}80) = 0{,}954 \text{ m}$$

Adım 4 — Tam dolu çıkış kontrol enerji yükü:

$$V = Q/A = 3{,}5/1{,}44 = 2{,}43 \text{ m/s}$$ $$h_f = \frac{V^2 \cdot n^2 \cdot L}{R_h^{4/3}} = \frac{2{,}43^2 \times 0{,}013^2 \times 50}{0{,}30^{4/3}} = \frac{5{,}905 \times 0{,}000169 \times 50}{0{,}2311} = \frac{0{,}0499}{0{,}2311} = 0{,}216 \text{ m}$$ $$H = \frac{V^2}{2g}(K_e + 1) + h_f = \frac{5{,}905}{19{,}62} \times 1{,}50 + 0{,}216 = 0{,}451 + 0{,}216 = 0{,}667 \text{ m}$$

Adım 5 — Çıkış kontrolü kabarma:

$$H_w = H + h_o - L \cdot S_0 = 0{,}667 + 0{,}954 - 50 \times 0{,}003 = 0{,}667 + 0{,}954 - 0{,}150 = 1{,}471 \text{ m}$$

Sonuç: $H_w = 1{,}47$ m; $H_w/D = 1{,}47/1{,}20 = 1{,}225 > 1{,}2$ → Çıkış kontrolü belirleyici, basınçlı akım. KGM kriteri: $H_w \leq D + 0{,}20 = 1{,}40$ m → Kriter SAĞLANMIYOR. 1,40×1,40 m boyuta geçilmeli.

Kontrol: KGM 10 yıllık kriter $H_w \leq 1{,}40$ m sağlanmadığından boyut büyütülmeli veya ikili menfez kullanılmalı. Bu durum uzun menfezlerde ($L > 40$ m) ve küçük eğimlerde ($S_0 < 0{,}005$) sıklıkla karşılaşılır.

Problem 3 — Zor: Çok Adımlı Gerçek Proje Benzeri Tasarım

Veriler:

• Havza alanı: $A = 3{,}8$ km² = 380 ha
• Zemin tipi: Yarı geçirimli otlak ($C = 0{,}45$)
• 10 yıllık yağış şiddeti: $i_{10} = 62$ mm/saat (Kütahya bölgesi MGM YŞF verisi)
• 100 yıllık yağış şiddeti: $i_{100} = 95$ mm/saat
• İzin verilen kabarma: $H_w \leq 1{,}60$ m (dolgu kotu güvenlik payı)
• Menfez uzunluğu: $L = 45$ m
• Eğim: $S_0 = 0{,}008$ m/m
• Giriş tipi: Pahlı kanat duvarlı ($K_e = 0{,}40$)
• Kuyruksuyu ($Q_{100}$ için): $TW = 0{,}70$ m

İstenen: Uygun boru menfez çapını belirle, her iki kriteri kontrol et.

Çözüm:

Adım 1 — Hidrolojik hesap (Rasyonel Metot):

$$Q_{10} = \frac{C \cdot i_{10} \cdot A}{360} = \frac{0{,}45 \times 62 \times 380}{360} \approx \mathbf{4{,}91 \text{ m}^3/\text{s}}$$ $$Q_{100} = \frac{0{,}45 \times 95 \times 380}{360} \approx \mathbf{7{,}52 \text{ m}^3/\text{s}}$$

Adım 2 — Deneme boyutu: $D = 1{,}50$ m beton boru.

$$A = \frac{\pi \times 1{,}5^2}{4} = 1{,}767 \text{ m}^2; \quad R_h = D/4 = 0{,}375 \text{ m}$$ $$Q_0 = \frac{1}{0{,}012} \times 1{,}767 \times (0{,}375)^{2/3} \times (0{,}008)^{0{,}5} = 83{,}33 \times 1{,}767 \times 0{,}5298 \times 0{,}08944 = 7{,}02 \text{ m}^3/\text{s}$$

Adım 3 — $Q_{100} = 7{,}52 > Q_0 = 7{,}02$ → tam dolu/basınçlı akım beklenir. $D = 1{,}80$ m dene:

$$A = \frac{\pi \times 1{,}8^2}{4} = 2{,}545 \text{ m}^2; \quad R_h = 0{,}45 \text{ m}$$ $$Q_0 = 83{,}33 \times 2{,}545 \times 0{,}5985 \times 0{,}08944 = 11{,}34 \text{ m}^3/\text{s}$$

$Q_{100} = 7{,}52 < Q_0 = 11{,}34$ m³/s ✓ Kısmi dolu akım. $Q/Q_0 = 0{,}663$ → Tablo 5'ten $y/D \approx 0{,}60$, $V/V_{tam} \approx 1{,}10$.

Adım 4 — Kritik derinlik (dairesel, iteratif):

$y_c \approx 0{,}55 \times D = 0{,}55 \times 1{,}80 = 0{,}99$ m (yaklaşım)

Adım 5 — $Q_{100}$ için çıkış kontrolü:

$$V_{tam} = Q_0/A = 11{,}34/2{,}545 = 4{,}46 \text{ m/s}; \quad V_{gerçek} = 1{,}10 \times 4{,}46 = 4{,}91 \text{ m/s}$$ $$h_f = \frac{(4{,}46)^2 \times 0{,}012^2 \times 45}{(0{,}45)^{4/3}} = \frac{0{,}1288}{0{,}5357} = 0{,}240 \text{ m}$$ $$H = \frac{4{,}46^2}{19{,}62}(0{,}40 + 1) + 0{,}240 = 1{,}019 \times 1{,}40 + 0{,}240 = 1{,}667 \text{ m}$$ $$H_w = 1{,}667 + \max(0{,}99;\, 0{,}70) - 45 \times 0{,}008 = 1{,}667 + 0{,}990 - 0{,}360 = 2{,}297 \text{ m}$$

Bu değer izin verilen 1,60 m'yi aşıyor → $D = 2 \times 1{,}20$ m çift boru menfez dene:

Her boru için $Q = 7{,}52/2 = 3{,}76$ m³/s:

$$Q_0 = \frac{1}{0{,}012} \times 1{,}131 \times (0{,}30)^{2/3} \times (0{,}008)^{0{,}5} = 83{,}33 \times 1{,}131 \times 0{,}4481 \times 0{,}08944 = 3{,}77 \text{ m}^3/\text{s}$$

$Q = 3{,}76 \approx Q_0 = 3{,}77$ → Tam dolu sınırı. $V = 3{,}76/1{,}131 = 3{,}32$ m/s (< 3,5 m/s ✓)

$$H = \frac{3{,}32^2}{19{,}62} \times 1{,}40 + h_f = 0{,}787 + 0{,}144 = 0{,}931 \text{ m}$$

$y_c = (3{,}76^2/(9{,}81 \times 1{,}44))^{0{,}333} = 1{,}00$ m

$$H_w = 0{,}931 + 1{,}00 - 0{,}360 = 1{,}571 \text{ m} \leq 1{,}60 \text{ m} \quad \checkmark$$

Sonuç: 2 × D1200 beton boru menfez (her biri $L = 45$ m, $n = 0{,}012$, pahlı kanat duvarlı $K_e = 0{,}40$, $S_0 = 0{,}008$) seçimi uygundur. $V = 3{,}32$ m/s < 3,5 m/s → mansap koruması basit rip-rap apron ile sağlanabilir.

Kontrol: KGM kriterleri: $Q_{10}$ için $H_w \leq 1{,}40$ m ✓; $Q_{100}$ için $H_w = 1{,}57 \leq 1{,}60$ m ✓

Türkiye'ye Özgü Tasarım Parametreleri

İklim ve Bölgesel Koşullar

Tablo 9: İklim ve Bölgesel Koşullar

Don derinliği değerleri KGM Yol Projesi Değerlerinde ve TSE TS-3234 zemin referanslarında alınmıştır.

Saha Notu: İç ve Doğu Anadolu'da boru menfez yatağı don derinliği altına alınmalı (min. 80–120 cm boru üzeri örtü). Don baskısı altındaki betonarme kutu menfezlerde TS EN 14844 koşullarına ek olarak derz dolgusu ve su yalıtımı uygulanmalıdır.

Yapısal Tasarım Gereksinimleri

• Boru menfez: TS EN 1916 (betonarme boru), TS EN 13476 (HDPE), yük sınıfı: KGM H30-S24
• Kutu menfez: TS EN 14844 veya TSE K 118; beton sınıfı min. C30; donatı çeliği TS 708 (S420)
• Çimento: TS EN 197-1; sülfatlı zemin koşullarında sülfata dayanıklı çimento (İller Bankası Teknik Şartnamesi)
• Agrega: TS 706 EN 12620; kırma taş + kum karışımı
• Deprem: TBDY 2018 kapsamında menfez yapısının geçtiği dolgunun stabilitesi kontrol edilmeli; büyük kutu menfezlerde Bölüm 2 (zemin-yapı etkileşimi) değerlendirmesi

Yasal Zorunluluklar

Tablo 10: Yasal Zorunluluklar

Parametre Tablosu

Tablo 11: Parametre Tablosu

Sık Yapılan Hatalar

1. Giriş kontrol ve çıkış kontrol analizinin birlikte yapılmaması: Bir menfez hem giriş hem çıkış kontrol hesabına tabi tutulmalı; her iki durumdan büyük $H_w$ değeri belirlenmeli ve tasarım ona göre yapılmalıdır. Sadece giriş kontrol hesabı yapmak, uzun ve düşük eğimli menfezlerde kapasiteyi %20–50 fazla tahmin etmeye neden olur.

2. Hidrolojik debi hesabının atlanması veya yanlış tekerrür süresi kullanılması: Menfez boyutlandırması için $Q_{10}$ ve $Q_{100}$ hesabı ayrı ayrı yapılmalıdır. KGM kriterine göre 10 yıllık debi için $H_w \leq D + 0{,}2$ m, proje debisi için $H_w \leq 3D$ kontrol edilir. Rasyonel formül uygulamasında yanlış $C$ veya $i$ seçimi büyük debi hatalarına yol açar.

3. Kritik derinlik ve çıkış su seviyesinin karıştırılması: Çıkış kontrolünde $h_o = \max(y_c, TW)$ alınır. Kuyruksuyu (TW) > $y_c$ ise menfez havuzlanmış (submerged) çalışır ve kapasite düşer.

4. Çıkış hız korumasının ihmal edilmesi: Çıkış hızı $V > 3{,}5$ m/s olduğunda mansap kanalı ve yatakta erozyon riski ciddidir; rip-rap, kanat duvarı veya havuz tasarımı zorunludur.

5. Uzun menfezlerde sürtünme kaybının göz ardı edilmesi: Kısa menfezlerde ($L/D < 10$) sürtünme kaybı ihmal edilebilir iken uzun menfezlerde ($L/D > 20$) toplam enerji kaybının önemli bölümü sürtünmeden gelir.

6. Tam dolu menfez kapasitesinin tasarım değeri olarak kabul edilmesi: Kısmi dolu çözümü için Manning denkleminin iteratif uygulaması gerekir.

7. Türkiye'de don derinliğinin göz ardı edilmesi: İç ve Doğu Anadolu'da boru menfez döşeme derinliği bölgesel don derinliğine göre belirlenmeli; min. 800–1200 mm örtü bırakılmalıdır.

8. SI–İngiliz birim dönüşüm hatası: FHWA nomografları ft/cfs sistemi için hazırlanmıştır. SI sisteme dönüşüm yapılmadan (1 ft = 0,3048 m; 1 cfs = 0,02832 m³/s) nomograf okunması %30–40 hata üretir.

Yönetmelik Referansları

Tablo 12: Yönetmelik Referansları

Kaynaklar

1. FHWA, Hydraulic Design of Highway Culverts — HDS-5, 3rd Ed., 2012.
2. FHWA, Hydraulic Design of Energy Dissipators for Culverts and Channels — HEC-14, 2006.
3. KGM, Karayolu Tasarım El Kitabı, Bölüm 6 — Menfez Tasarımı.
4. KGM, Kesin ve Ön Projeleri Mühendislik Hizmetleri Teknik Şartnamesi, Bölüm 2.
5. Taşkın ve Rüsubat Kontrolü Yönetmeliği, Resmî Gazete Sayısı: 30763, Tarihi: 03.05.2019.
6. TCDD, Etüt ve Proje Dairesi Başkanlığı Teknik Şartnamesi, Bölüm 1.5.
7. Korkmaz M. ve ark., "Nehirlerde Taşkın Tekerrür Debisi Hesabı", DergiPark, 2022.
8. DergiPark — Kutu ve Dairesel Menfez Akımlarının İncelenmesi, 2022.
9. Netcad — Yüzeysel Drenaj Yapıları ve Menfez Boyutlandırma, 2018.
10. İller Bankası, Altyapı Tesisleri Birim Fiyatları, 2023.
11. Kayseri Büyükşehir Belediyesi, Kutu Menfez Teknik Şartnamesi, 2021.
12. TS EN 1916, TS EN 14844, TS EN 752:2017, TS 706 EN 12620, TS 708.

İlgili Hesaplama Araçları

Bu konuyla ilgili ücretsiz mühendislik hesaplama araçlarımızla ön tasarım ve kontrol yapabilirsiniz:

• Boru Çapı Hesaplama
• Pompa Gücü Hesaplama

Önemli Mühendislik Uyarısı: Bu içerik yalnızca bilgilendirme amaçlıdır; nihai tasarım, hesap ve uygulama kararları, güncel yönetmelikler ile proje koşulları çerçevesinde yetkili bir inşaat mühendisinin denetiminde alınmalıdır. Sayısal örnekler ve formüller genel mühendislik pratiğini yansıtır; her projenin kendine özgü zemin, yük ve çevre koşulları proje müellifince ayrıca değerlendirilmelidir.
