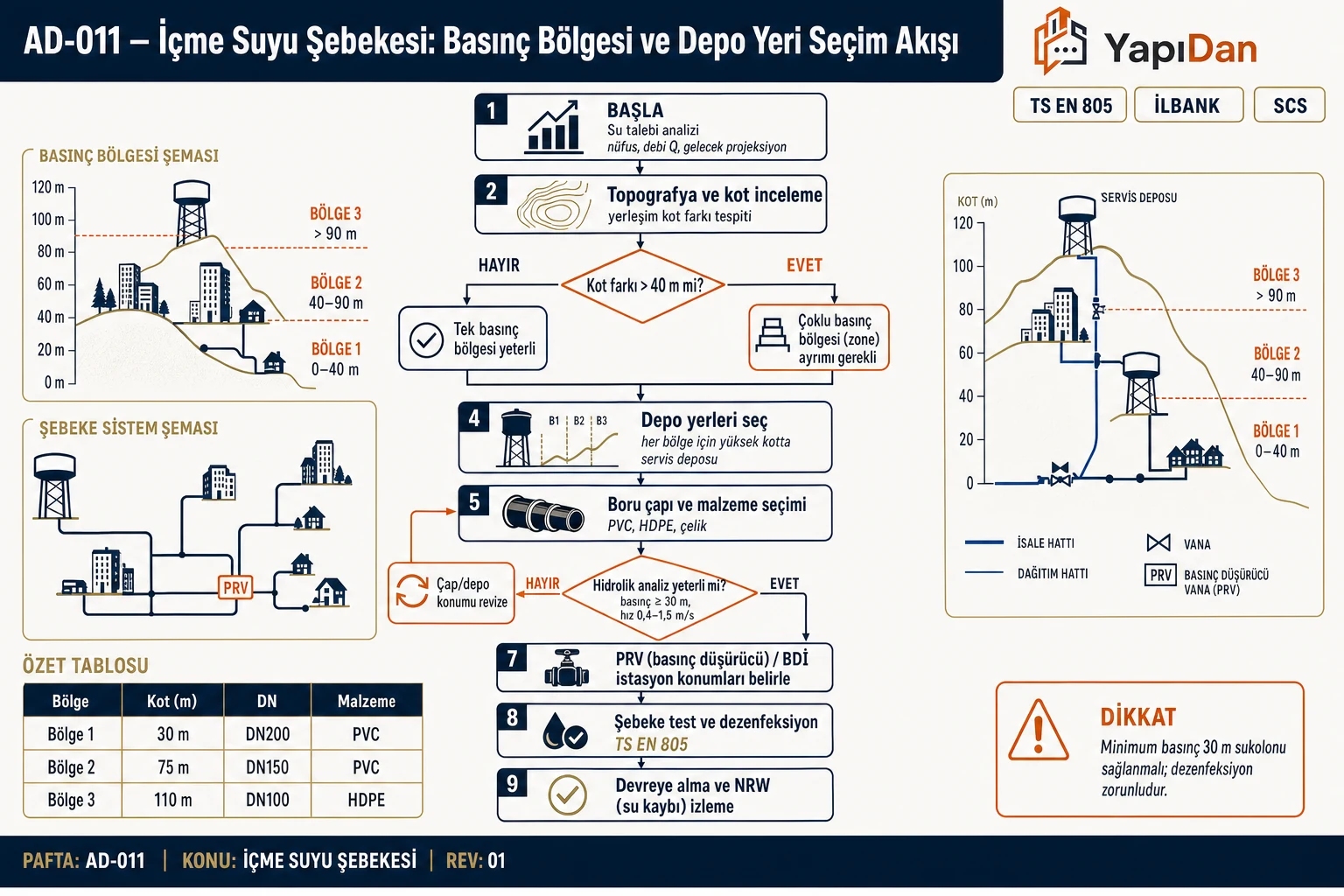

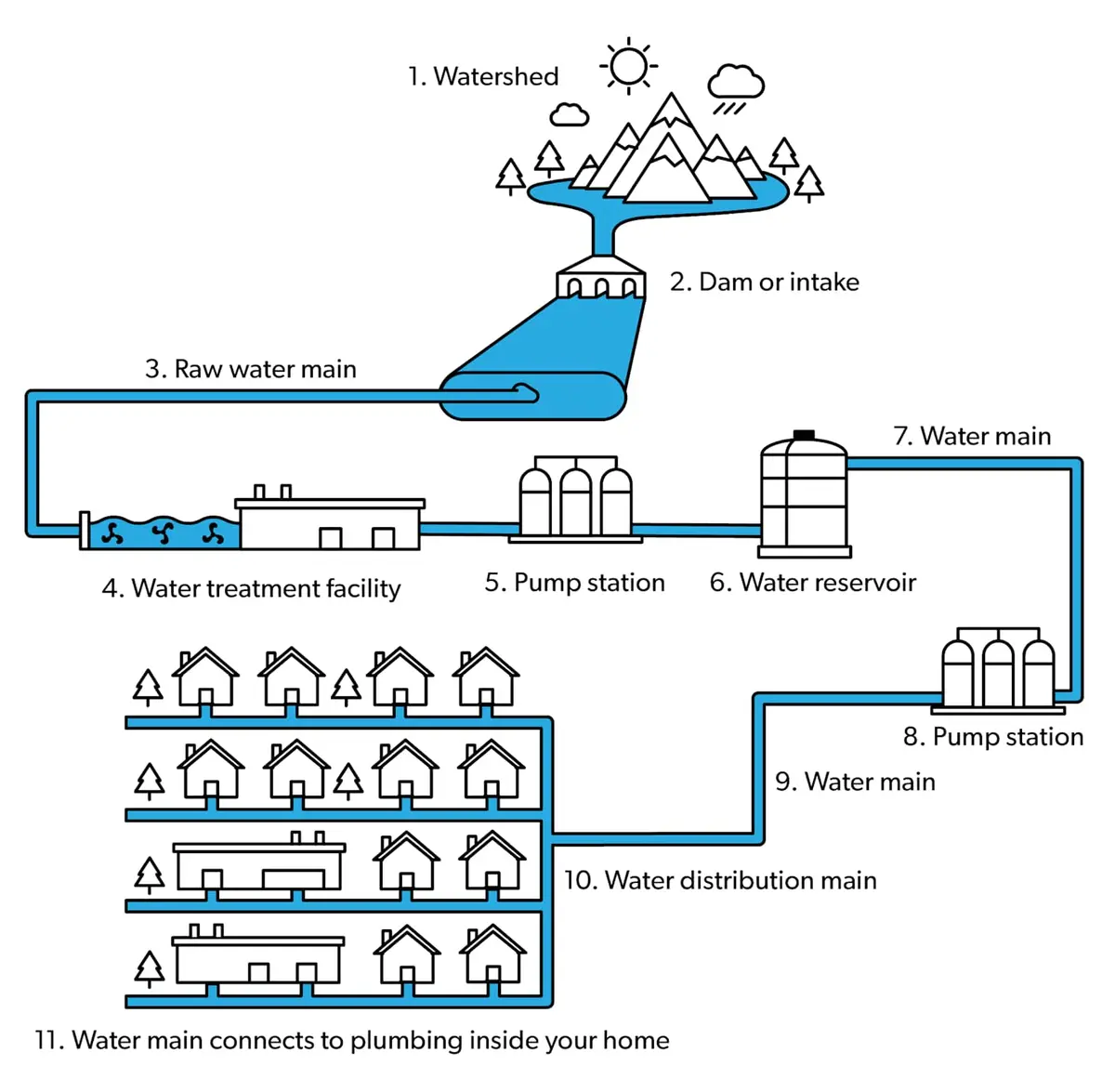

İçme Suyu Şebekesi: Basınç Bölgesi ve Depo Yeri Seçimi

Tanım ve Temel İlkeler

Basınç Sınırları

Tablo 1: Basınç Sınırları

Saha Notu: Türkiye'de büyükşehirlerde uygulanan su kayıp-kaçak azaltma projelerinde (İzmit, Antalya, Sakarya) ortalama işletme basıncının 4,5–6 bar'dan 2,5–3,5 bar'a düşürülmesi ile %20–40 oranında fiziki kayıp azalması sağlandığı görülmüştür (SYGM, 2019).

Fiziksel kayıp (NRW — Non-Revenue Water) ile basınç ilişkisi:

$Q_{kayip} \propto p^{N_1}$

FAVAD Denklemi; Lambert & Fantozzi (2005)

Burada $N_1$ = basınç-sızıntı üssü (0,5–2,5 aralığında; boru malzemesi ve durum koşuluna göre). Metal borularda $N_1 \approx 0{,}5$, esnek PE borularda $N_1 \approx 1{,}0$–$1{,}5$ olarak gözlemlenmektedir. Basınç azaltma en etkili NRW kontrol yöntemidir.

Dikkat: FAVAD denkleminde N₁ değerinin yanlış seçilmesi basınç yönetimi etkinliğini ciddi biçimde saptırabilir. Türkiye'deki eski dökme demir şebekelerde N₁ < 0,5 de görülmektedir; bu nedenle saha ölçümü ile doğrulama zorunludur.

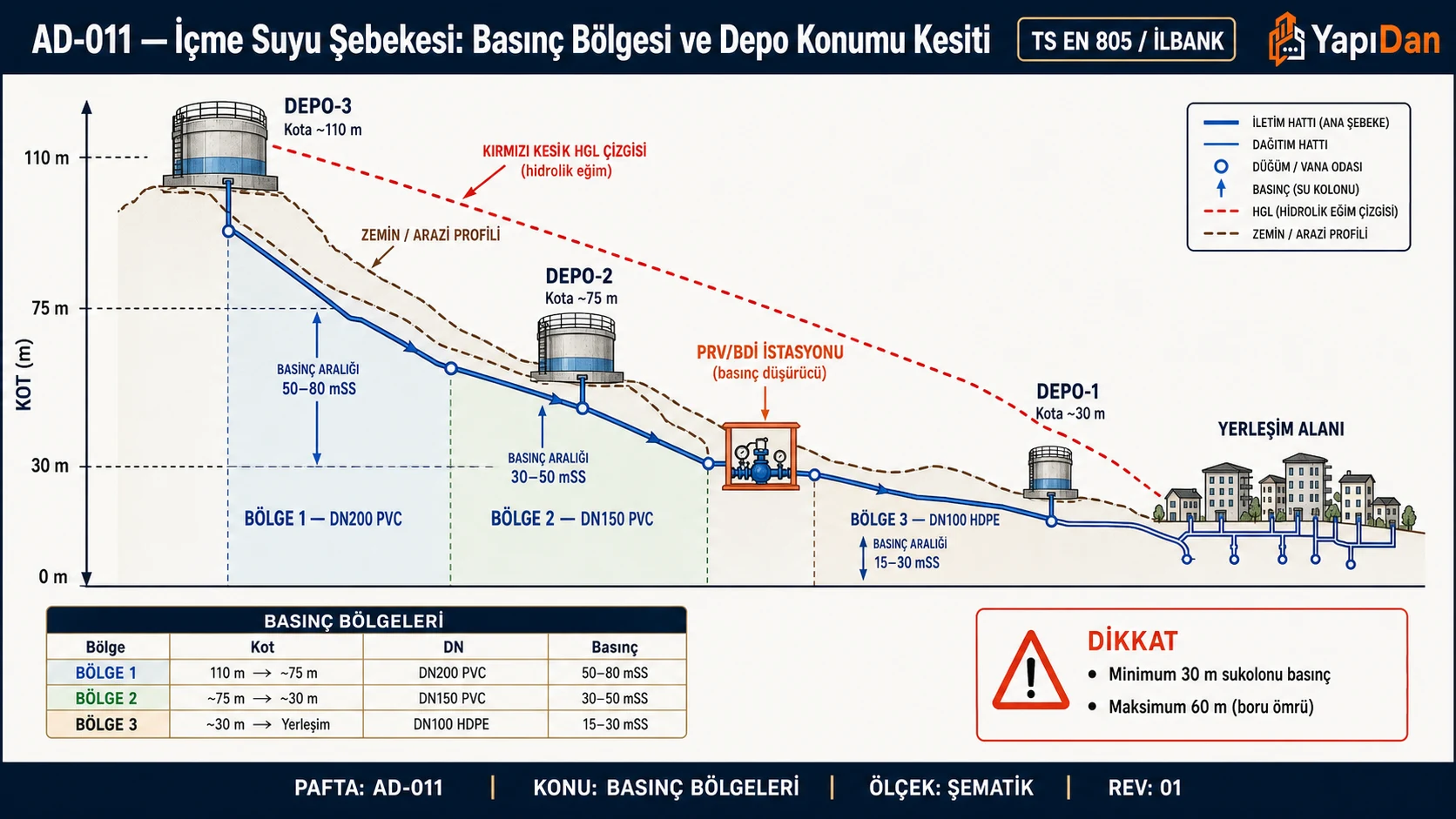

1. Basınç Bölgesi Tasarımı

1.1 Basınç Bölgesi Kriterleri

İçme ve Kullanma Suyu Temini ve Dağıtım Sistemleri Hakkında Yönetmelik Madde 12(1) uyarınca, içme suyu sistemi projelendirme aşamasında ana basınç bölgesi ve alt bölgeler olarak tasarlanmakta, hidrolik hesaplar her alt bölge için ayrı ayrı yapılmaktadır.

Bölge ayrıştırma gerekliliği: Arazi yüksekliği farkı > 30–40 m olan bölgeler ayrı bölgeye alınmalıdır.

$\Delta H_{bölge} = H_{en\_yüksek\_nokta} - H_{en\_alçak\_nokta} \leq 40 \text{ m}$

Daha büyük topografik farklarda birden fazla basınç bölgesi oluşturulur.

Tablo 2: Basınç Bölgesi Kriterleri

Saha Notu: Türkiye'nin engebeli topografyasında (Karadeniz kıyısı, İç Anadolu platoları, Doğu Anadolu dağlık bölgeleri) bölge sayısı çoğu zaman 3–5'i bulmaktadır. Amasya, Rize, Trabzon gibi dağlık şehirlerde doğal kotlar PRV ihtiyacını büyük ölçüde azaltmaktadır.

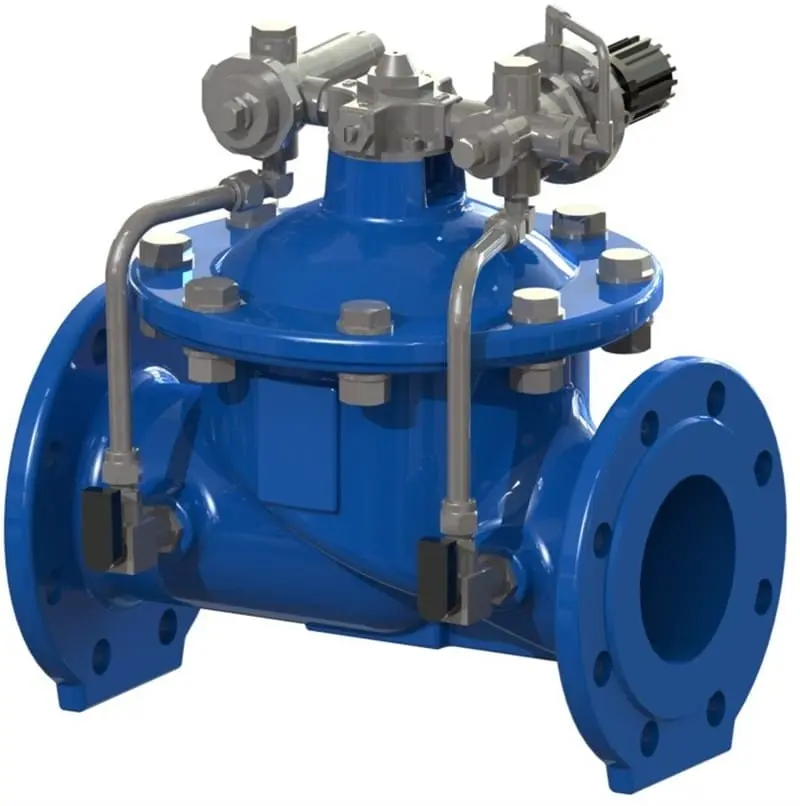

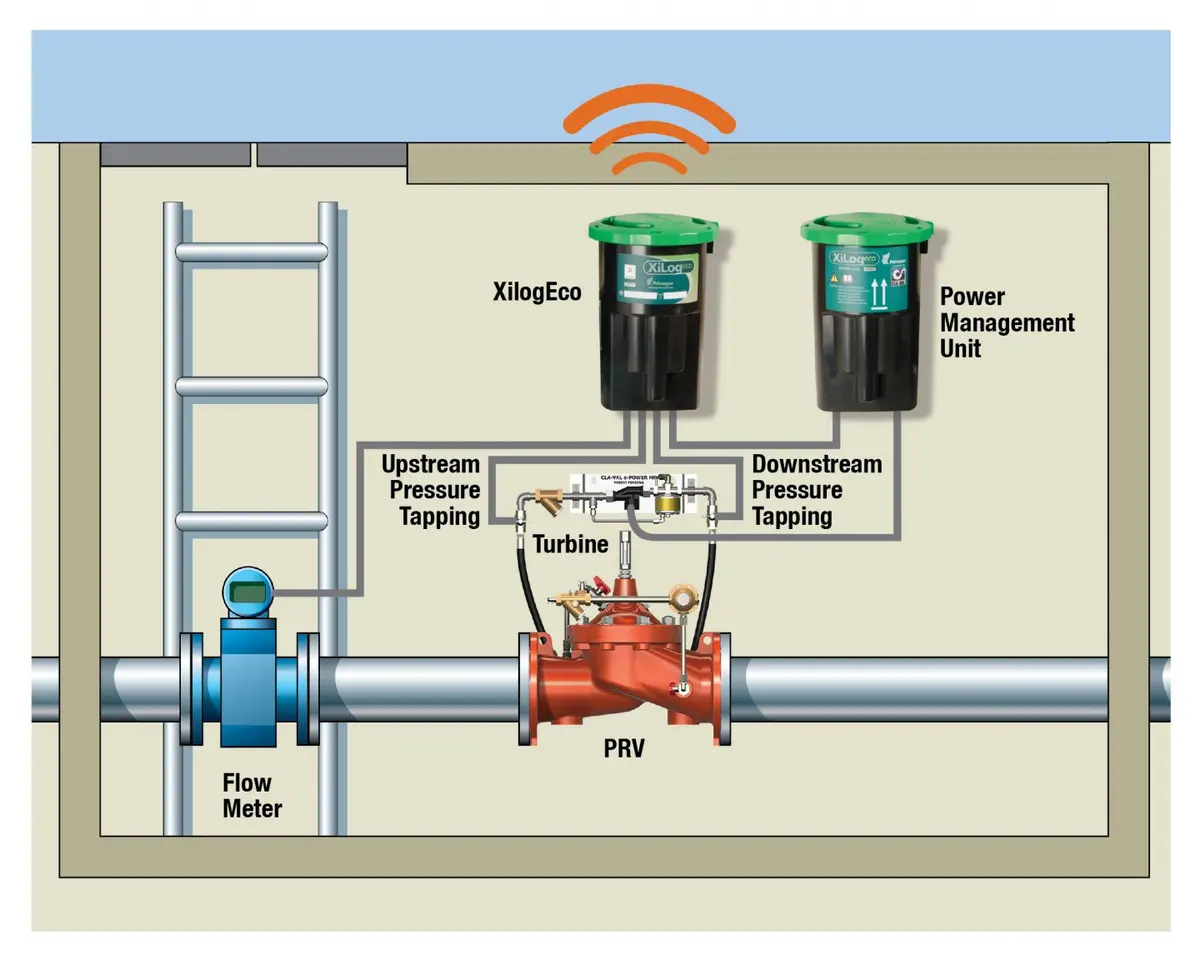

1.2 Basınç Düşürme İstasyonu (BDİ / PRV — Pressure Reducing Valve)

Yüksek basınç bölgesinden alçak basınç bölgesine geçişte BDİ uygulanır.

PRV çıkış basıncı ayarı:

$p_{çıkış} = p_{min,abonelik} + \Delta H_{hat\_kayıpları} + z_{en\_yüksek\_nokta}$

Burada $z$ = bölge içi en yüksek noktanın kot farkı (m su).

Tablo 3: Basınç Düşürme İstasyonu (BDİ / PRV — Pressure Reducing Valve)

Saha Notu: Türkiye'de ARMAŞ, AVK, Bermad marka PRV'ler yaygın kullanılmaktadır. TS EN 1567:2000 (Bina içi su tesisatı — Basınç azaltıcılar) ve TS EN 534 (Kombine basınç azaltıcı-emniyet vana setleri) bu donanımlar için geçerli standartlardır.

Dikkat: PRV'nin anma çapı, boru anma çapından küçük alınmamalıdır. Aksi hâlde pik debi koşullarında giriş–çıkış basınç farkı beklenti dışına çıkar ve BDİ istasyonunu bypass akışlar oluşabilir.

1.3 Bölge Sayısı Tahmini

$n_{bölge} = \left\lfloor \frac{H_{toplam\_kota}}{30} \right\rfloor + 1$

Kentsel bölgelerde bölge başına nüfus: 5.000–50.000 kişi arasında.

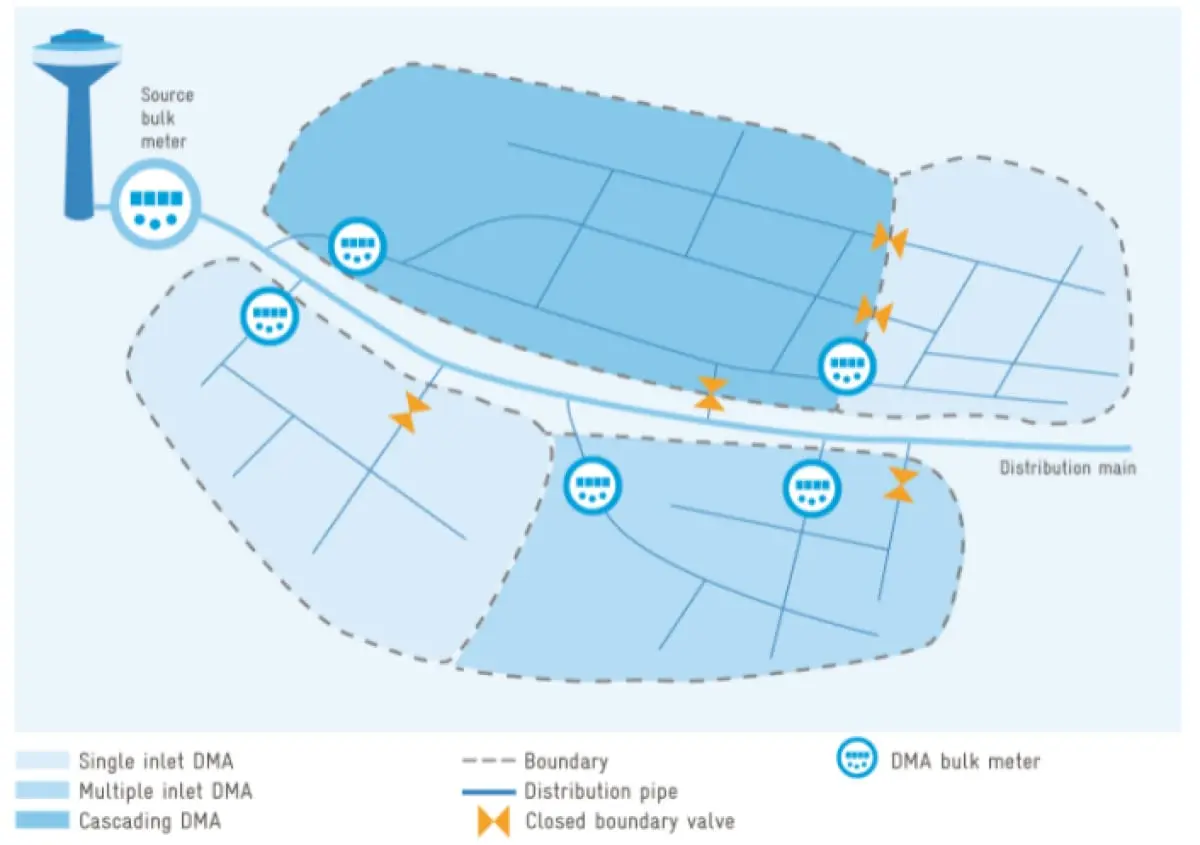

1.4 DMA (District Metered Area — İzole Ölçüm Bölgesi)

Su Kayıplarının Kontrolü Yönetmeliği (8/5/2014, 28994 sayılı RG) kapsamında, belediyelerin şebekeleri DMA'lara bölmesi ve her DMA'ya debi sayacı ile sınır kontrol vanası (BKV) tesis etmesi zorunludur. DMA boyutlandırma kriterleri:

Tablo 4: DMA (District Metered Area — İzole Ölçüm Bölgesi)

Saha Notu: Türkiye'de büyükşehirler için İçme Suyu Kayıp-Kaçak Teknik Usuller Tebliği (2015), DMA oluşturma takvimini ve raporlama yükümlülüğünü düzenlemektedir. İzmit örneğinde (İSU, 2014–2019) 82 DMA oluşturulmuş, NRW %45,45'ten %29,50'ye düşürülmüştür.

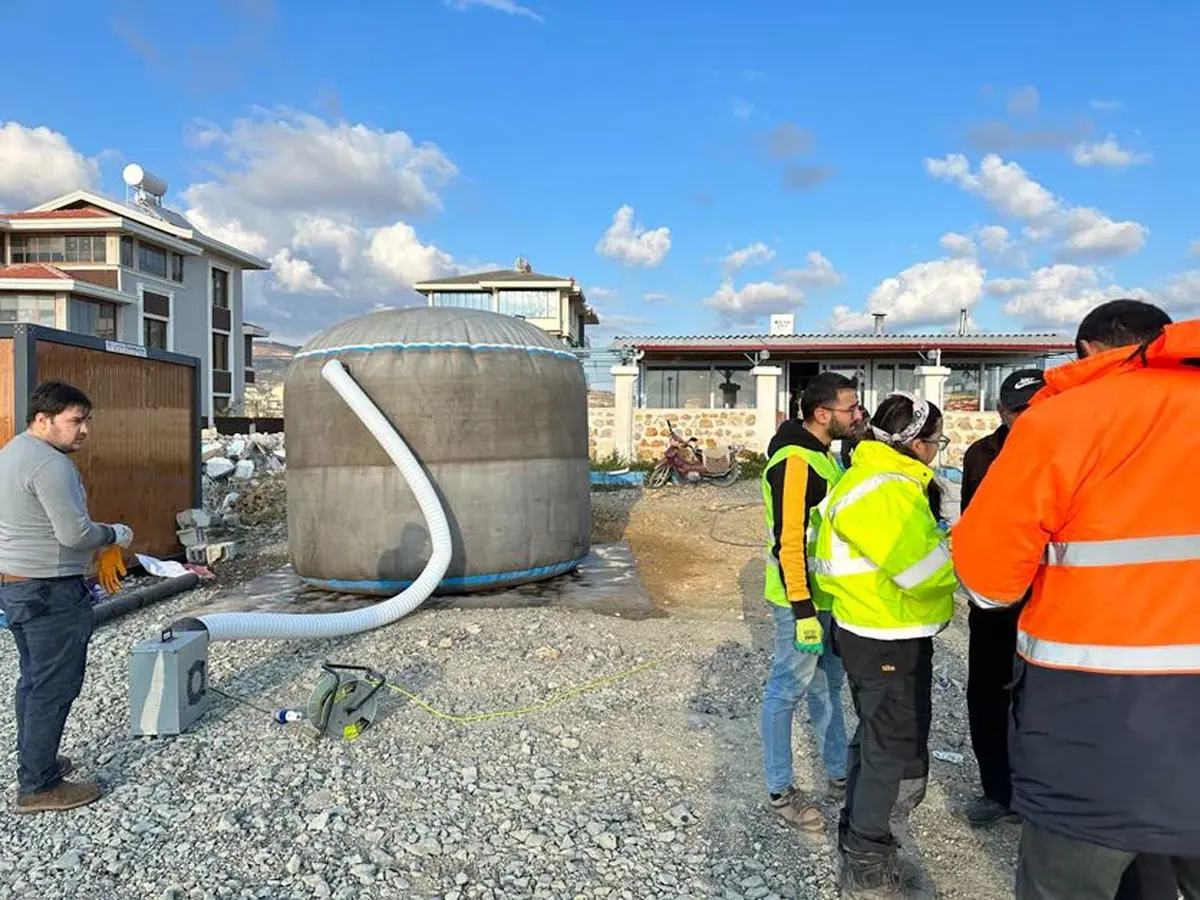

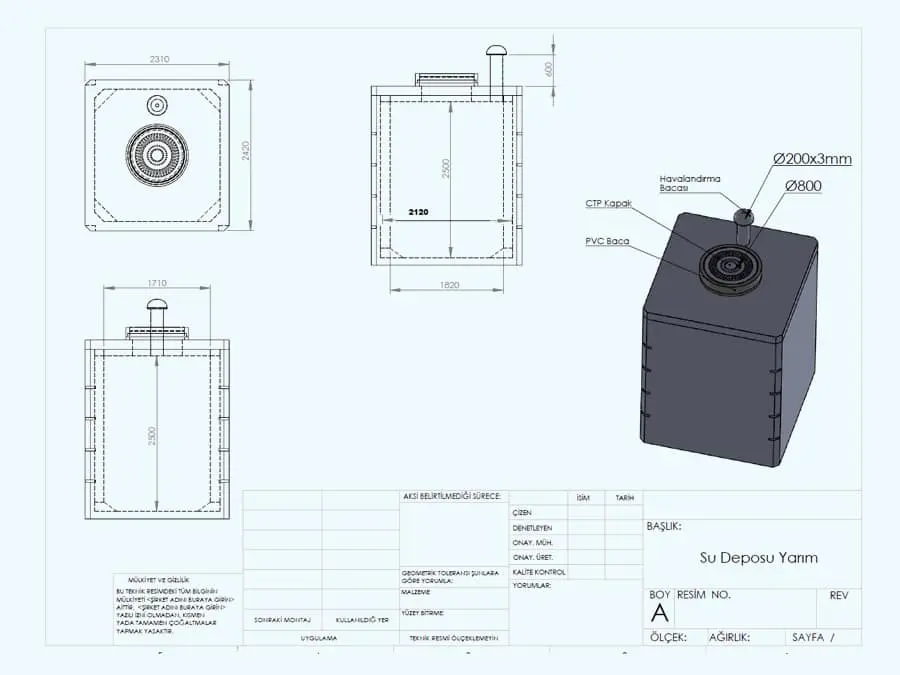

2. Depo (Rezervuar) Tasarımı

2.1 Depo Konumu Seçimi

Yönetmelik Madde 12(2) uyarınca su deposu; arz-talep dengesi, isalede meydana gelebilecek arızaların giderilmesi için gerekli süre, pompa arızası ve elektrik kesintileri ile saatlik maksimum debinin ortalama debiye oranı dikkate alınarak boyutlandırılır.

Yer çekimli (gravity) depo:

Depo su yüzeyi kotu, hizmet alanının en yüksek noktasından minimum 15–20 m üstte olmalıdır:

$H_{depo,min} = H_{max,bölge} + \frac{p_{min}}{\rho g} + h_{hat\_kayıpları}$

$H_{depo,min} = H_{max,bölge} + 15 \text{ m} \quad \text{(pratik kural, TS EN 805 Md. 6.2)}$

Tablo 5: Depo Konumu Seçimi

Saha Notu: Türkiye'de TSE tarafından TS 9813 Depo ve Tanklarda İçme Suyu Depolarının Yapım Kuralları standardı uygulanmaktadır. İçme suyu depoları yılda en az iki kez temizlenmeli, muayene kayıtları saklanmalı ve TSE belgelendirmesi yapılmalıdır.

Dikkat: Depolar yüzme havuzu veya suyun uzun süre durduğu bölümler olmaksızın tasarlanmalıdır; durağan su, klorun bozunmasına ve Legionella türemesine yol açabilir. Yönetmelik Madde 4(e) gereği durağan koşulların önlenmesi için uygun tasarım yapılması esastır.

2.2 Depo Hacminin Belirlenmesi

Depo hacmi üç bileşenin toplamına göre hesaplanır:

$V_{depo} = V_{denge} + V_{yangın} + V_{yedek}$

a) Denge hacmi ($V_{denge}$) — Saatlik Eşitleme:

Günlük maksimum tüketim ve saatlik debi profili farkı analiz edilir.

Basitleştirilmiş kural:

$V_{denge} = 0{,}25 \times Q_{günlük\_max}$

(Günlük maksimum tüketimin %25'i; detaylı hesap için kümülatif diyagram yöntemi kullanılır)

b) Yangın rezervi ($V_{yangın}$):

$V_{yangın} = Q_{yangın} \times t_{yangın}$

Tablo 6: Depo Hacminin Belirlenmesi

c) Operasyonel yedek ($V_{yedek}$):

$V_{yedek} = 0{,}10 \times Q_{günlük\_max}$

(Pompaj arıza veya bakım süresi için %10 rezerv)

2.3 Özel Depolama Türleri

Tablo 7: Özel Depolama Türleri

2.4 Türkiye'de Don Derinliği ve Boru Döşeme Derinliği

Boru döşeme derinliği, don derinliğinin altında olmalıdır. KGM Don İndeksi Haritası'na göre Türkiye'nin iklim bölgeleri:

Tablo 8: Türkiye'de Don Derinliği ve Boru Döşeme Derinliği

Saha Notu: Yönetmelik Madde 16(1)(m) kapsamında don derinliği, boru güzergahı seçiminde dikkate alınacak zorunlu parametreler arasında sayılmaktadır.

3. Şebeke Hidrolik Analizi

3.1 Hazen-Williams Formülü

Basınçlı boru akımı için:

$V = 0{,}8492 \cdot C \cdot R^{0{,}63} \cdot S^{0{,}54}$

$Q = 0{,}2785 \cdot C \cdot D^{2{,}63} \cdot S^{0{,}54}$

Hazen-Williams; TS EN 805 Ek A

Burada $C$ = Hazen-Williams katsayısı, $D$ = iç çap (m), $S$ = hidrolik eğim (m/m).

Tablo 9: Hazen-Williams Formülü

Dikkat: Türkiye'de 1970–1990 döneminde döşenmiş dökme demir ve çelik boruların önemli bir kısmı hâlâ şebekelerde yer almaktadır. Bu borular için 20–30 yıllık kullanım sonrası C değeri %20–30 düşebilir; tasarım hesaplarında bu kayıp mutlaka göz önünde bulundurulmalıdır.

3.2 Boru Hattı Sürtünme Kaybı (Darcy-Weisbach)

$h_f = f \cdot \frac{L}{D} \cdot \frac{V^2}{2g}$

Darcy-Weisbach; TS EN 805, Bölüm 8

Moody Diyagramı / Colebrook-White sürtünme faktörü:

$\frac{1}{\sqrt{f}} = -2\log\left(\frac{\varepsilon/D}{3{,}71} + \frac{2{,}51}{Re\sqrt{f}}\right)$

Tipik yüzey pürüzlülükleri ($\varepsilon$):

Tablo 10: Boru Hattı Sürtünme Kaybı (Darcy-Weisbach)

3.3 Şebeke Analizi

Karmaşık dağıtım şebekelerinde Nodal Analiz (Hardy Cross veya bilgisayar destekli: EPANET 2.2, WaterGEMS, NetCAD) kullanılır.

Düğüm nokta denklemi:

$\sum Q_{giren} - \sum Q_{çıkan} = 0 \quad \text{(debi sürekliliği)}$

$\sum h_{f,döngü} = 0 \quad \text{(enerji dengesi, her döngü)}$

Hardy Cross iterasyon düzeltme debisi:

$\Delta Q = -\frac{\sum h_{f,döngü}}{n \cdot \sum \left(h_f/Q\right)}$

Burada $n$ = Hazen-Williams için 1,852; Darcy-Weisbach için 2,0.

Saha Notu: Türkiye'de büyükşehir belediyelerinde EPANET 2.2 (USEPA, ücretsiz) ve NetCAD WaterNet (Türkçe arayüz, yerli yazılım) yaygın kullanılmaktadır. Küçük belediyelerde ise İller Bankası tarafından geliştirilen tablolarla ölü nokta (dead-end) yöntemi hâlâ tercih edilmektedir.

Dikkat: Şebeke hidrolik modelinin kalibrasyon zorunluluğu Yönetmelik Ek-1'de düzenlenmiştir. Kalibrasyonsuz EPANET modelinden elde edilen basınç değerleri tasarıma esas alınamaz.

Basınç Bölgesi Tasarım Özeti

Tablo 11: Basınç Bölgesi Tasarım Özeti

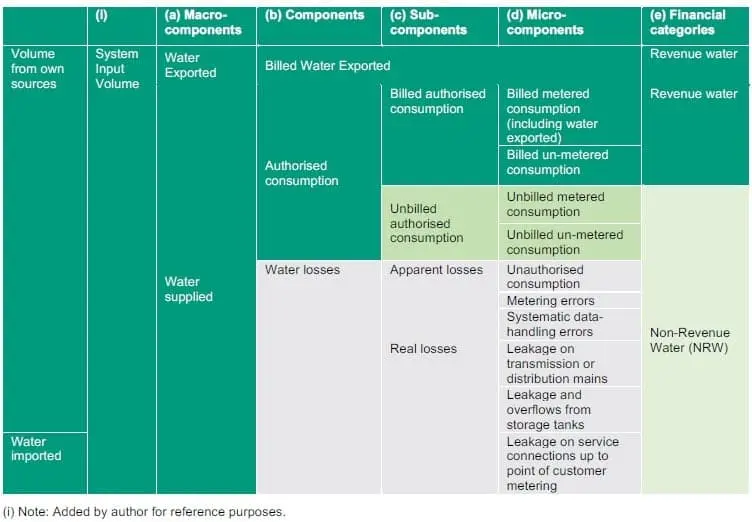

4. IWA Su Dengesi ve NRW Bileşenleri

Uluslararası Su Birliği (IWA) yöntemiyle su dengesi aşağıdaki bileşenlere ayrılmaktadır:

Tablo 12: IWA Su Dengesi ve NRW Bileşenleri

Türkiye'de 2020 yılı büyükşehir ortalaması %38 NRW (SYGM), hedef oran ise 2025 için %25'in altına indirilmesidir.

Saha Notu: Su Kayıplarının Kontrolü Yönetmeliği (8/5/2014 tarihli, Resmi Gazete sayı: 28994) kapsamında büyükşehir belediyeleri kayıp-kaçak eylem planı hazırlamakla yükümlüdür. Bu eylem planında DMA sayısı, PRV konumları, SCADA kapsama oranı ve yıllık hedef NRW değerleri yer almalıdır.

5. Dikkat Edilmesi Gerekenler

1. Minimum basınç doğrulama: Pik saatte uzak uç noktalarda 1,0 bar sağlanmalı; EPANET simülasyonu ile doğrulanmalıdır.
2. Boru yaşlanması: C katsayısı 20 yıllık projeksiyonda azalacağından tasarım aşamasında %15–20 güvenlik marjı bırakılmalıdır.
3. İklim değişikliği: Su tüketimi artışı uzun vadeli projeksiyonlarla (2040–2050) güncellenmelidir; SYGM'nin büyükşehirler için hazırladığı iklim projeksiyonları (MPI-ESM-MR RCP8.5) bu amaçla kullanılabilir.
4. Basınç izleme: Kritik düğüm noktalara SCADA bağlantılı basınç transmiteri yerleştirilmelidir. Yönetmelik Madde 4 kapsamında uzaktan izleme sistemi öngörülmektedir.
5. Depo temizliği: TS 9813 uyarınca içme suyu depoları yılda en az iki kez temizlenmeli ve TSE belgelendirmesi sağlanmalıdır.
6. Deprem: İçme suyu depoları ve boru hatları, TBDY 2018 kapsamında değerlendirilmeli; özellikle betonarme depolarda TS 500:2000 Madde 7 doğrultusunda deprem etkisi altında yapısal hesap yapılmalıdır.
7. İş Güvenliği: İçme suyu şantiyelerinde 6331 sayılı İş Sağlığı ve Güvenliği Kanunu kapsamında hendek ve kazı güvenliği için iksa zorunlu olup TSE EN 13331 normları uygulanmalıdır.
8. İmar Kanunu (3194): Depo ve pompa istasyon yapıları ilgili belediyeden yapı ruhsatı gerektirmekte; Yapı Denetim Kanunu (4708) kapsamında denetlenmektedir.

6. Örnek Problemler

Problem 1 — Kolay

Veriler:

• Bölge nüfusu: P = 8.000 kişi
• Kişi başı su tüketimi: q = 180 L/kişi/gün
• Maksimum günlük katsayısı: k_m = 1,3
• Yapı tipi: konut (yoğun)

İstenen: Toplam depo hacmini hesaplayınız.

Çözüm:

Adım 1: Günlük maksimum debi

$Q_{günlük,max} = P \cdot q \cdot k_m = 8000 \times 0{,}180 \times 1{,}3 = 1.872 \text{ m}^3/\text{gün}$

Adım 2: Denge hacmi (%25 kuralı)

$V_{denge} = 0{,}25 \times 1872 = 468 \text{ m}^3$

Adım 3: Yangın rezervi (TS 9514 — konut bölgesi: 15 L/s, 60 dk)

$V_{yangın} = 15 \times 10^{-3} \text{ m}^3/\text{s} \times 60 \times 60 \text{ s} = 54 \text{ m}^3$

Adım 4: Operasyonel yedek (%10)

$V_{yedek} = 0{,}10 \times 1872 = 187 \text{ m}^3$

Adım 5: Toplam depo hacmi

$V_{depo} = 468 + 54 + 187 = 709 \text{ m}^3 \approx 750 \text{ m}^3 \text{ (yuvarlama)}$

Sonuç: V_depo ≈ 750 m³ Kontrol: Depo/günlük tüketim = 750/1872 = %40 → IWA önerisi %33–50 aralığında ✓

Problem 2 — Orta

Veriler:

• Bölge adı: DMA-7 (Antalya Konyaaltı)
• Mevcut ortalama işletme basıncı: P_avg = 6,2 bar
• Hedef işletme basıncı (PRV çıkışı): P_hedef = 3,0 bar
• Mevcut günlük ortalama su kaybı: Q_kayıp = 45 m³/gün
• Basınç-sızıntı üssü: N₁ = 1,0 (bölge için ampirik değer)

İstenen: PRV uygulaması sonrası beklenen su kaybı azalmasını hesaplayınız.

Çözüm:

Adım 1: FAVAD denklemi ile basınç oranı

$\frac{Q_{kayıp,yeni}}{Q_{kayıp,eski}} = \left( \frac{P_{hedef}}{P_{avg}} \right)^{N_1}$

Adım 2: Sayısal hesap

$\frac{Q_{kayıp,yeni}}{Q_{kayıp,eski}} = \left( \frac{3{,}0}{6{,}2} \right)^{1{,}0} = 0{,}484$

Adım 3: Yeni günlük kayıp

$Q_{kayıp,yeni} = 45 \times 0{,}484 = 21{,}8 \text{ m}^3/\text{gün}$

Adım 4: Azalma miktarı ve oranı

$\Delta Q = 45 - 21{,}8 = 23{,}2 \text{ m}^3/\text{gün}$

$\text{Azalma oranı} = \frac{23{,}2}{45} \times 100 = \%51{,}6$

Sonuç: PRV uygulaması ile günlük 23,2 m³ fiziki kayıp azalması sağlanır; bu yıllık ≈ 8.468 m³ tasarruf anlamına gelir. Kontrol: N₁ = 1,0 varsayımı ile elde edilen %51,6 azalma, Karadirek et al. (2012) çalışmasında bildirilen ~%40–55 azalma aralığıyla uyumludur ✓

Problem 3 — Zor

Senaryo: İzmit şebekesinde 3 boru hattından oluşan bir halka şebeke döngüsü için Hardy-Cross yöntemiyle debi dağılımı hesaplanacak ve ardından basınç düğümü kontrolü yapılacaktır.

Veriler:

• Döngü 1 boruları (saat yönünde):
  • Boru AB: L=500 m, D=200 mm, C=120 (PVC), Q_0 = +20 L/s
  • Boru BC: L=800 m, D=150 mm, C=110 (eski çelik), Q_0 = +8 L/s
  • Boru CA: L=600 m, D=200 mm, C=120 (PVC), Q_0 = -18 L/s
• Dış yük: A düğümüne 30 L/s giriş, B'den 15 L/s çıkış, C'den 15 L/s çıkış

İstenen:

1. İlk iterasyon düzeltme debisi ΔQ'yu hesaplayın (Hazen-Williams, n=1,852)
2. Basınç kaybını kontrol edin

Çözüm:

Adım 1: Her boru için h_f hesabı — Hazen-Williams: $h_f = \frac{10{,}67 \cdot L \cdot Q^{1{,}852}}{C^{1{,}852} \cdot D^{4{,}87}}$ (Q: m³/s, D: m)

Boru AB (Q = 0,020 m³/s, pozitif yön):

$h_{f,AB} = \frac{10{,}67 \times 500 \times (0{,}020)^{1{,}852}}{120^{1{,}852} \times (0{,}200)^{4{,}87}}$

$= \frac{10{,}67 \times 500 \times 6{,}37 \times 10^{-3}}{4{,}71 \times 10^3 \times 1{,}08 \times 10^{-3}} = \frac{33{,}97}{5{,}09} = +6{,}68 \text{ m}$

Boru BC (Q = 0,008 m³/s, pozitif yön):

$h_{f,BC} = \frac{10{,}67 \times 800 \times (0{,}008)^{1{,}852}}{110^{1{,}852} \times (0{,}150)^{4{,}87}}$

$= \frac{10{,}67 \times 800 \times 1{,}07 \times 10^{-3}}{3{,}91 \times 10^3 \times 4{,}44 \times 10^{-4}} = \frac{9{,}13}{1{,}74} = +5{,}25 \text{ m}$

Boru CA (Q = -0,018 m³/s, negatif yön):

$h_{f,CA} = \frac{10{,}67 \times 600 \times (0{,}018)^{1{,}852}}{120^{1{,}852} \times (0{,}200)^{4{,}87}}$

$= \frac{10{,}67 \times 600 \times 5{,}20 \times 10^{-3}}{5{,}09} = \frac{33{,}27}{5{,}09} = -6{,}54 \text{ m} \quad (\text{negatif yön})$

Adım 2: Hardy-Cross düzeltme debisi

$\Delta Q = -\frac{\sum h_f}{n \cdot \sum (h_f/Q)} = -\frac{(+6{,}68 + 5{,}25 - 6{,}54)}{1{,}852 \times \left(\frac{6{,}68}{0{,}020} + \frac{5{,}25}{0{,}008} + \frac{6{,}54}{0{,}018}\right)}$

$= -\frac{5{,}39}{1{,}852 \times (334 + 656 + 363)} = -\frac{5{,}39}{1{,}852 \times 1353} = -\frac{5{,}39}{2506} = -0{,}00215 \text{ m}^3/\text{s} = -2{,}15 \text{ L/s}$

Adım 3: Güncellenmiş debiler (1. iterasyon sonrası):

• Q_AB = 20 - 2,15 = 17,85 L/s
• Q_BC = 8 - 2,15 = 5,85 L/s
• Q_CA = -18 - 2,15 = -20,15 L/s

Adım 4: Düğüm A basınç kontrolü — A kotası = 45 m, B kotası = 38 m; depo H = 60 m msl → A'da statik basınç:

$p_A = (60 - 45) \text{ m} = 15 \text{ m} = 1{,}5 \text{ bar} > 1{,}0 \text{ bar} \quad \checkmark$

Sonuç: İlk iterasyon düzeltme debisi ΔQ = -2,15 L/s; 3–4 iterasyon sonrası ΔQ < 0,1 L/s yakınsama sağlanır. Kontrol: Tüm düğümlerde p ≥ 1,0 bar sağlandığı doğrulanmış; TS EN 805 Madde 7 basınç kriteri karşılanmıştır ✓

7. Sık Yapılan Hatalar

Tablo 13: Sık Yapılan Hatalar

İlgili Standartlar ve Kaynaklar

1. TS EN 805:2000, Su Temini — Mülk Dışı Ağlarda Basınçlı Boru ve Bağlantılar için Gereksinimler, TSE.
2. İçme ve Kullanma Suyu Temini ve Dağıtım Sistemleri Hakkında Yönetmelik, Çevre ve Şehircilik Bakanlığı, Resmi Gazete: 8/5/2014 tarih ve 28994 sayı.
3. İçme Suyu Temin ve Dağıtım Sistemlerindeki Su Kayıplarının Kontrolü Yönetmeliği, Resmi Gazete: 8/5/2014 tarih ve 28994 sayı.
4. İçme Suyu Kayıp Kaçak Teknik Usuller Tebliği, Tarım ve Orman Bakanlığı SYGM, 2015.
5. Lambert, A. & Fantozzi, M., "Recent Advances in Calculating Economic Intervention Frequency for Active Leakage Control," CCWI Proceedings, 2005.
6. Karadirek, I.E. et al. (2012). "Implementation of Hydraulic Modelling for Water-Loss Reduction Through Pressure Management," Water Resources Management, 26, 2555–2568.
7. WHO, Water Safety Planning for Small Community Water Supplies, WHO Press, 2012.
8. TS 9514, Yangın Hidrantları — Kullanım Gereksinimleri, TSE.
9. İSKİ, İçme Suyu Şebekesi Teknik Şartnamesi, İstanbul Su ve Kanalizasyon İdaresi, 2022.
10. EPANET 2.2 Documentation, USEPA, 2020.
11. SYGM (2020), Su Kaynaklarında İklim Değişikliğine Uyum Projesi — Büyükşehirler Su Kayıp-Kaçak Oranları, Tarım ve Orman Bakanlığı, Ankara.
12. İller Bankası (2022), Non-Revenue Water Management Guidelines — Sustainable Cities Project, İLBANK, Ankara.
13. TS 9813, İçme Suyu Depoları — Yapım Kuralları, TSE.
14. TBDY 2018, Türkiye Bina Deprem Yönetmeliği, Çevre ve Şehircilik Bakanlığı, 2018.
15. TS 500:2000, Betonarme Yapıların Tasarım ve Yapım Kuralları, TSE.

İlgili Hesap Araçları

• EPANET 2.2 — USEPA (ücretsiz, açık kaynak)
• WaterGEMS — Bentley Systems
• NetCAD WaterNet — NetCAD (Türkçe)
• ArcGIS Water Utility Network

Kaynaklar

1. TS EN 805 — TSE — Türk Standardları Enstitüsü. https://www.tse.org.tr
2. İçme ve Kullanma Suyu Temini ve Dağıtım Sistemleri Hakkında Yönetmelik (8/5/2014) — T.C. Mevzuat Bilgi Sistemi. https://www.mevzuat.gov.tr
3. Su Kayıplarının Kontrolü Yönetmeliği (8/5/2014).
4. TS 9514 — TSE — Türk Standardları Enstitüsü. https://www.tse.org.tr
5. TS 9813 — TSE — Türk Standardları Enstitüsü. https://www.tse.org.tr
6. FAVAD.

İlgili Makaleler

• AD-010: Doğal Gaz Boru Hattı — Yerleşim ve Güvenlik Mesafeleri
• AD-009: Kanalizasyon Hat Basınç Testi
• AD-012: İçme Suyu Arıtma Tesisi Temel Tasarımı

Kaynakça

1. İlgili Türk Standartları (TS) ve Avrupa Normları (EN)
2. TBDY 2018 — Türkiye Bina Deprem Yönetmeliği
3. İlgili ders kitapları ve teknik kaynaklar

Not: Bu makale eğitim amaçlıdır. Projelerde güncel yönetmelik ve standartlara başvurunuz.

Önemli Mühendislik Uyarısı: Bu içerik yalnızca bilgilendirme amaçlıdır; nihai tasarım, hesap ve uygulama kararları, güncel yönetmelikler ile proje koşulları çerçevesinde yetkili bir inşaat mühendisinin denetiminde alınmalıdır. Sayısal örnekler ve formüller genel mühendislik pratiğini yansıtır; her projenin kendine özgü zemin, yük ve çevre koşulları proje müellifince ayrıca değerlendirilmelidir.
