Tünel Aydınlatma ve Havalandırma Hesabı

Giriş ve Kapsam
Tünel Aydınlatması — CIE 88:2004
Tünel Havalandırması — PIARC 2019
Havalandırma Yöntemi Seçim Akışı
Türkiye'ye Özgü Bölgesel Koşullar
Örnek Problemler
Sık Yapılan Hatalar
Kaynaklar

Özet

Karayolu tünellerinde sürücü iki kritik sorunla karşılaşır: (1) Dışarıdan içeriye geçişte ani parlaklık farkının yol açtığı "kara delik etkisi" (black hole effect); (2) Araç egzozlarının birikmesiyle oluşan hava kirliliği. Aydınlatma tasarımı CIE 88:2004 standardına göre beş ardışık bölgede ele alınır: erişim, eşik, geçiş, iç bölge ve çıkış. Havalandırma tasarımı PIARC 2019-R02EN teknik raporuna dayandırılır; temel ilke taze hava debisinin $Q = G_{tun} / (C_{adm} - C_{amb})$ bağıntısıyla hesaplanmasıdır. Türkiye'de 500 m'yi aşan Trans-Avrupa Karayolu Ağı (TEN-T) tünellerinde 2004/54/EC direktifine uyum KGM tarafından zorunlu kılınmaktadır. Türkiye'nin en uzun çift tüp tüneli Zigana (14,5 km), havalandırmada dikey şaft yöntemiyle Avrupa'da öncü bir uygulama sunmaktadır.

1. Giriş ve Kapsam

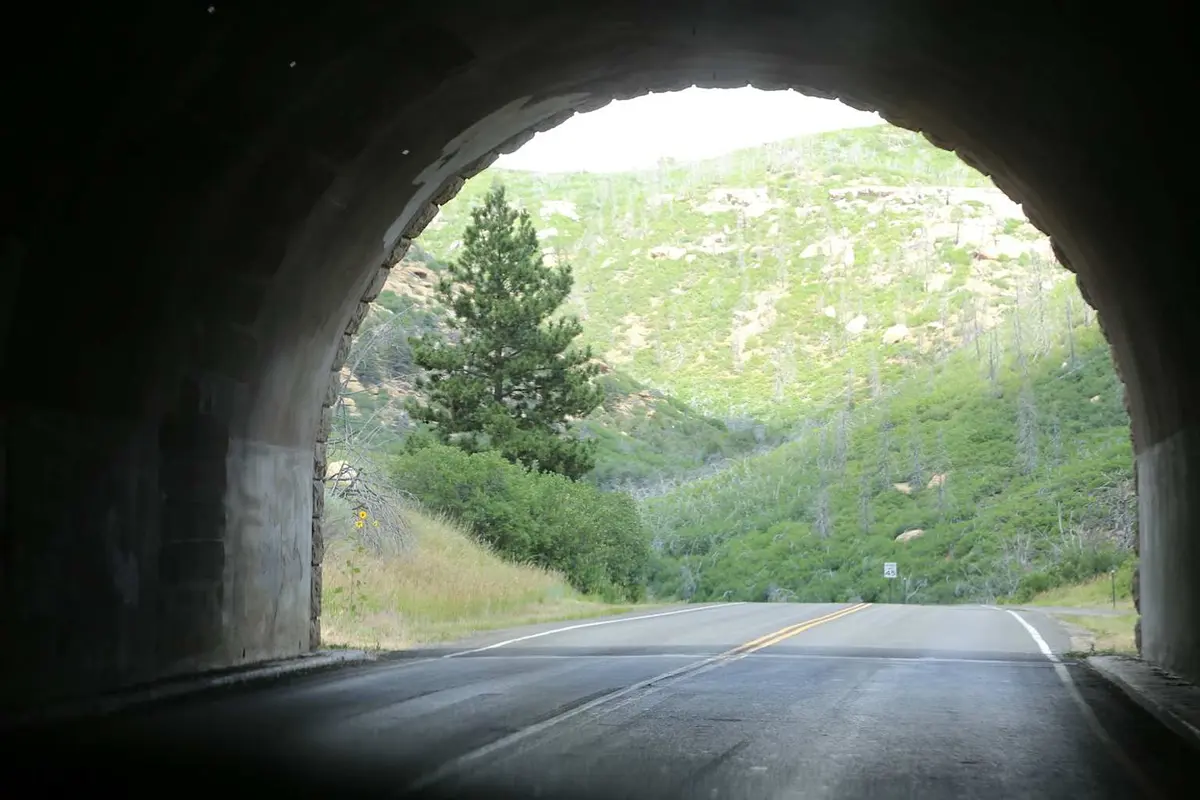

Tünel içinden dışarıya bakış; karanlık tünel gövdesi içinde yolun ilerleyişi ve tünel ağzından görülen yeşil dağlık arazi; dışarısının aşırı parlak görüntüsüne karşı tünel içi karanlıkta kalıyor — **Şekil 1 — Tünel Giriş Bölgesinde Kara Delik Etkisi (Black Hole Effect)**
Gündüz koşullarında dışarıdaki yüksek parlaklıktan (L20) tünel içindeki düşük aydınlık seviyesine ani geçiş, sürücünün göz adaptasyonunu zorlar; eşik bölgesi (threshold zone) bu geçişi yumuşatmak için tasarlanır.

Karayolu tünelleri, inşaat maliyeti yüksek olmakla birlikte arazi engellerini aşmanın tek uygulanabilir çözümü olduğu durumlarda tercih edilir. Tünel işletmesinde sürücü iki kritik sorunla karşılaşır:

Kara Delik Etkisi: Gündüz dışarıdan tünele giren sürücü, gözün adaptasyon gecikmesi (birkaç saniye) nedeniyle tünel girişini siyah bir delik olarak algılar. Bu süre boyunca araç yol almaya devam ettiğinden kaza riski doğar.
Hava Kirliliği: Kapalı ortamda biriken CO, NO₂ ve partiküller sürücü sağlığını tehdit eder; uzun tünellerde kritik konsantrasyon seviyelerine ulaşılabilir.

Türkiye'de 2004/54/EC Direktifi KGM tarafından TEN-T güzergahındaki tünellerde uygulanmaktadır. 500 m'yi aşan tünellerde aydınlatma, havalandırma, izleme ve acil durum sistemleri standart gereksinimlerini karşılamalıdır. 6331 Sayılı İSG Kanunu uyarınca bakım çalışmalarında CO < 20 ppm sınırı geçerlidir.

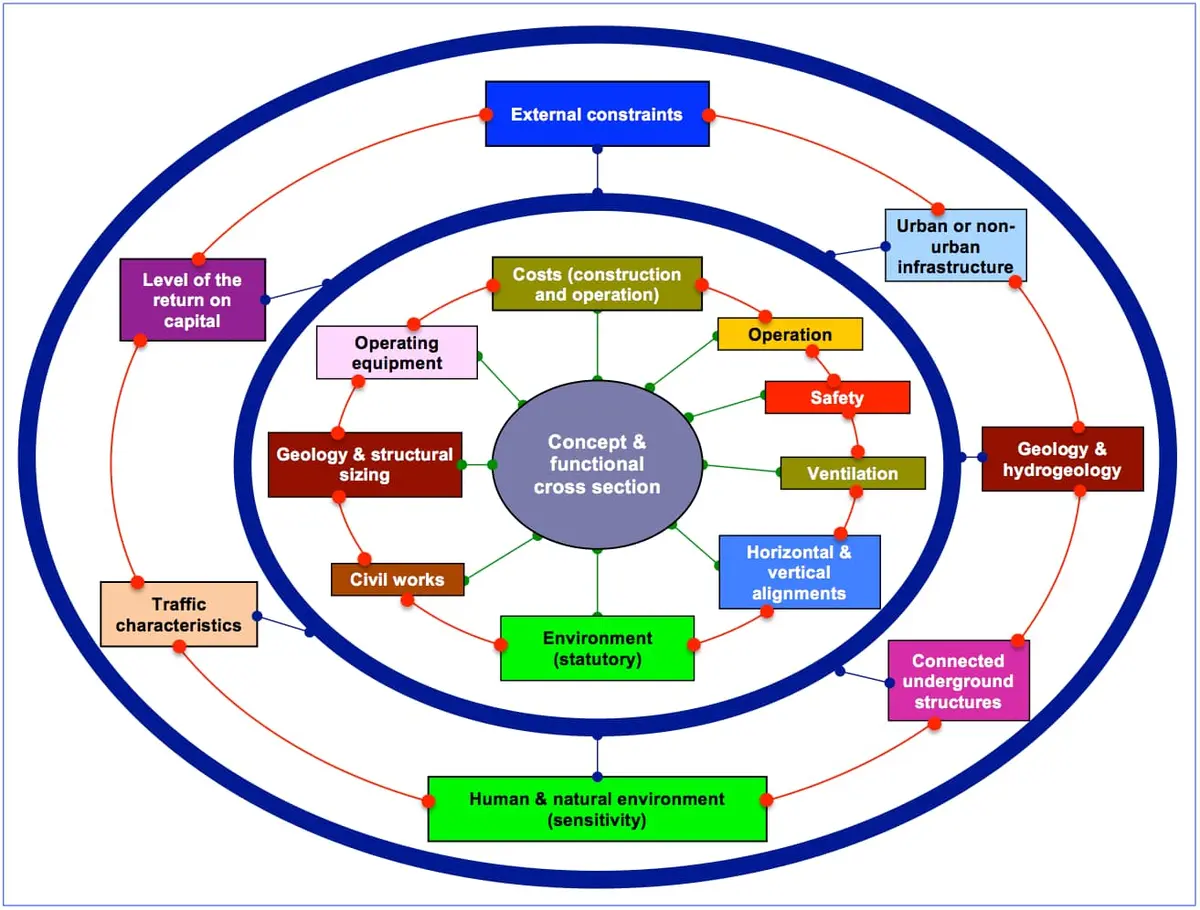

Tünel konsept ve fonksiyonel enkesit tasarımını etkileyen faktörleri gösteren iç içe halka diyagramı; External constraints, Costs, Operation, Safety, Ventilation, Geology and hydrogeology, Civil works, Traffic characteristics, Human and natural environment gibi bileşenler görülmektedir — **Şekil 2 — Tünel Tasarım Parametrelerinin Etkileşim Şeması**
Konsept ve fonksiyonel enkesit tasarımını etkileyen faktörler: jeoloji, trafik, güvenlik, havalandırma, sivil yapı ve çevre; bu faktörler arasındaki etkileşim tünel tasarım sürecini yönetir.

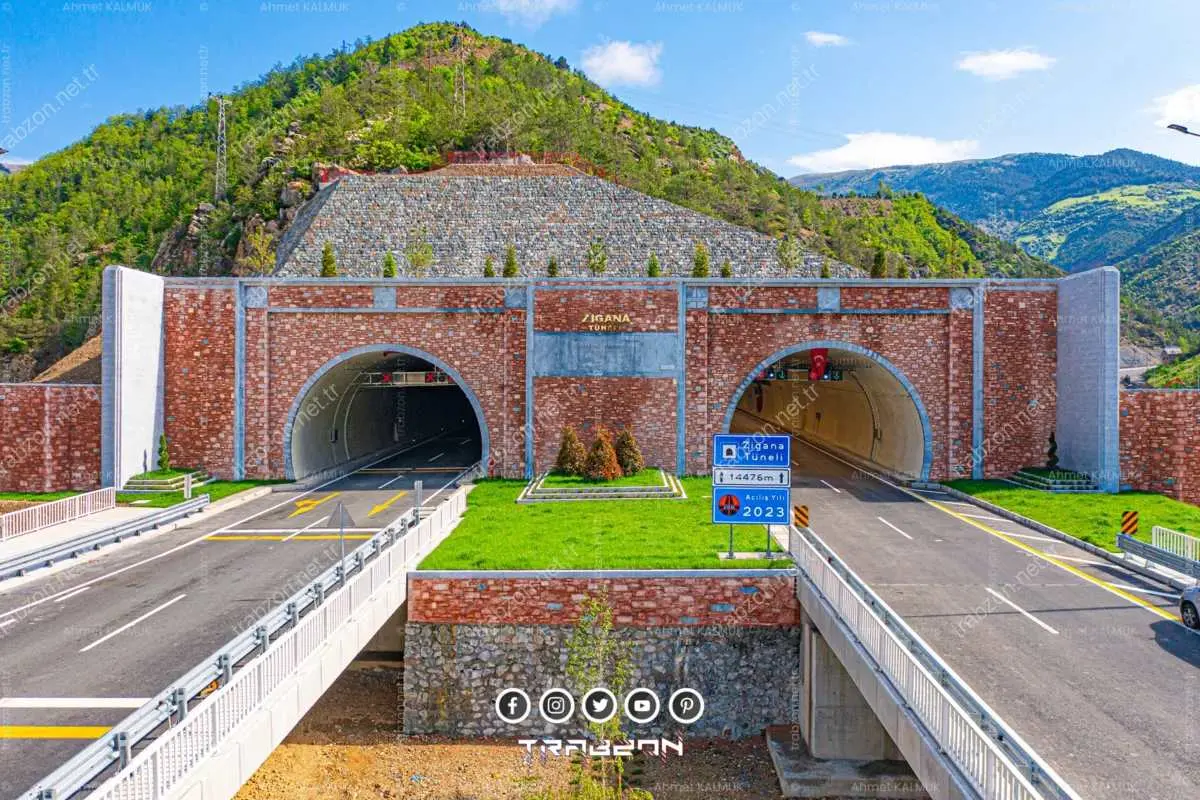

Dağlık yeşil arazi önünde kırmızı taş kaplama portal duvarlarıyla çerçevelenmiş iki tüplü karayolu tünel girişi; iki tüp arasında yeşil refüj bandı — **Şekil 3 — Çift Tüplü Karayolu Tünel Portali**
2004/54/EC Direktifi kapsamında her tüp için bağımsız aydınlatma ve havalandırma sistemi tasarlanması zorunludur; tüpler arası bağlantı tüneli acil çıkış olarak kullanılır.

2. Tünel Aydınlatması — CIE 88:2004

CIE 88:2004, tünel aydınlatmasını beş ardışık bölgeye ayırır:

Tablo 1: Aydınlatma Bölgeleri

Bölge No	Bölge Adı	Uzunluk	Parlaklık Seviyesi
①	Erişim Bölgesi (Access Zone)	SD kadar (dışarıda)	L20: dış ortam parlaklığı
②	Eşik Bölgesi (Threshold Zone)	SD ≈ 50–200 m	Lth = k × L20 (sabit)
③	Geçiş Bölgesi (Transition Zone)	v'ye göre 80–300 m	Ltr (3 adım, her adım ≤ 1:3)
④	İç Bölge (Interior Zone)	Tünel uzunluğu − diğer	Lin: sabit 1,5–10 cd/m²
⑤	Çıkış Bölgesi (Exit Zone)	≤ 50 m	Lex = 5 × Lin

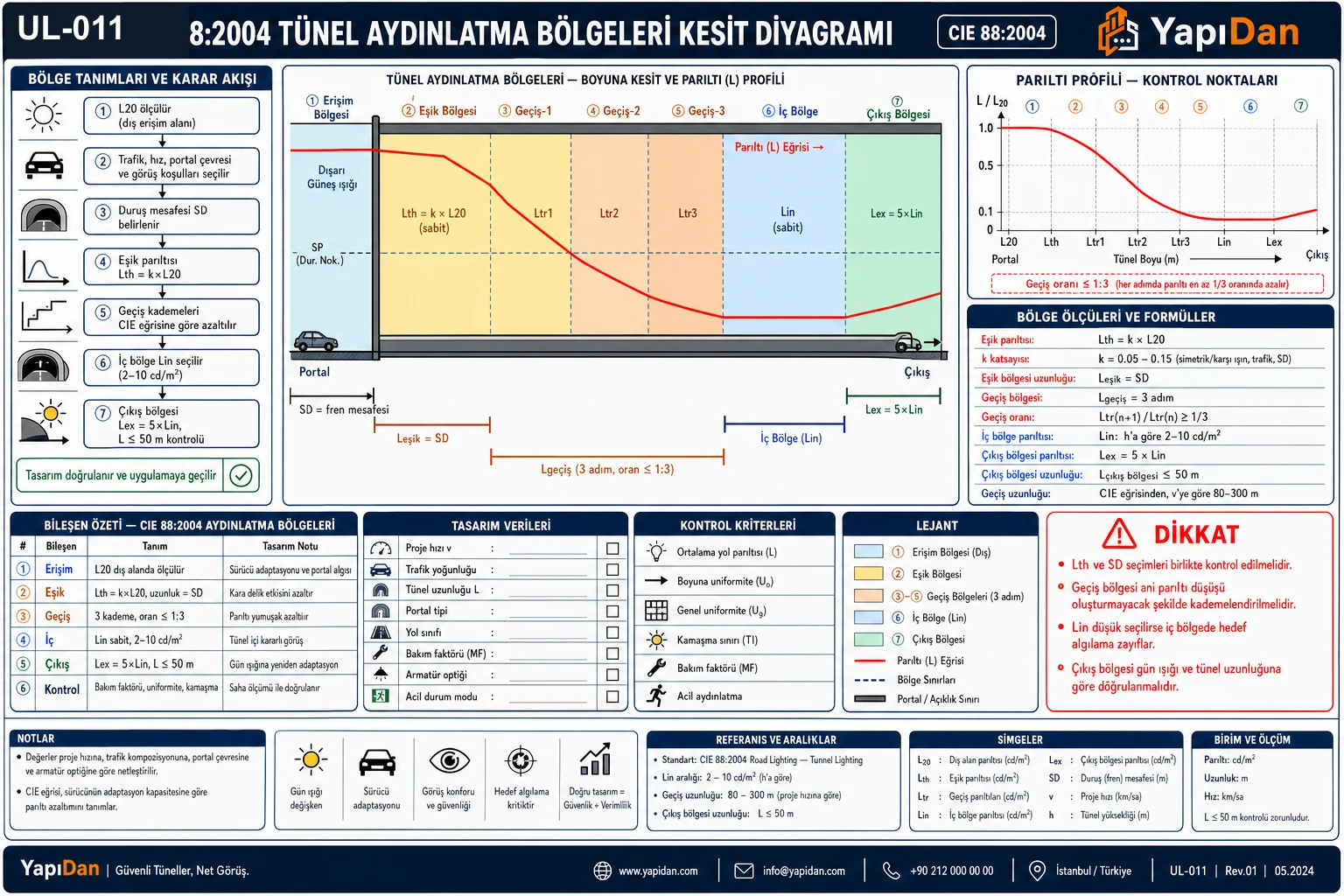

CIE 88:2004 tünel aydınlatma bölgeleri kesit diyagramı; soldan sağa erişim bölgesi, eşik bölgesi (sarı, Lth=k×L20), üç adımlı geçiş bölgesi (turuncu tonlar, Ltr1-3), iç bölge (mavi, Lin), çıkış bölgesi (yeşil, Lex=5×Lin); üstte kırmızı parlaklık eğrisi, altta boyut çizgileri — **Şekil 4 — CIE 88:2004 Tünel Aydınlatma Bölgeleri Kesit Diyagramı**
Portal noktasından itibaren tanımlanan aydınlatma bölgeleri: eşik bölgesi uzunluğu fren mesafesinε (SD) eşit tutulur; geçiş bölgesinde her adımda parlaklık oranı ≤ 1:3 korunmalıdır; iç bölgede Lin sabit tutulur.

CIE 88:2004 tünel aydınlatma parlaklık eğrisi; dikey eksen cd/m² cinsinden yüzde parlaklık (0-100%), yatay eksen metre cinsinden tünel mesafesi; Threshold Zone'da düz 100% seviyesinde sonra Transition Zone'da üstel düşüş, Interior Zone'da 5-10% seviyesinde sabitlenme — **Şekil 5 — CIE 88:2004 Parlaklık Azalma Eğrisi**
Eşik bölgesinde (Threshold Zone) tam parlaklıkta (Lth) başlayan eğri, geçiş bölgesinde (Transition Zone) üstel azalmayla iç bölgeye (Interior Zone, %5–10 bandı) iner; bu eğrinin altına düşülmesi adaptasyon sorununa yol açar.

2.2 Lth Hesabı

Eşik bölgesi parlaklığı:

$L_{th} = k \times L_{20}$

Burada $k$ katsayısı 0,05–0,15 arasında değişir; counterbeam (karşı ışın) konfigürasyonunda SD = 180 m için $k = 0{,}072$ alınır.

Fren mesafesi (görüş mesafesi):

$SD = \frac{v^2}{2g(f \pm i)} + \frac{v}{3{,}6} \times t_r$

Tablo 2: Notasyon ve Semboller

Sembol / Açıklama / Tipik Değer

Sembol	Açıklama	Tipik Değer
$v$	Tasarım hızı (km/h)	80–120 km/h
$f$	Sürtünme katsayısı (ıslak yol)	0,40–0,45
$i$	Boy eğimi (ondalık)	±0,03–0,05
$t_r$	Tepki süresi (s)	1,5–2,0

Tablo 3: İç Bölge Parlaklığı (Lin)

Tünel Türü	Hız	Trafik	Lin (cd/m²)
Şehir dışı — düşük trafik	< 70 km/h	Az	1,5 – 3
Şehir dışı — yüksek hız/trafik	> 70 km/h	Orta	2 – 6
Otoyol	> 80 km/h	Yüksek	4 – 10
Kentsel	50–80 km/h	Yüksek	4 – 10

2.4 Geçiş Bölgesi Formülü

Geçiş bölgesinde parlaklık zamanla (gözün adaptasyon süresine göre):

$L_{tr}(t) = L_{th} \times (1{,}9 + t)^{-1{,}4} \quad [\text{cd/m}^2]$

100 km/h tasarım hızı için geçiş bölgesi uzunluğu ≈ 220 m (CIE 88:2004 eğrisinden).

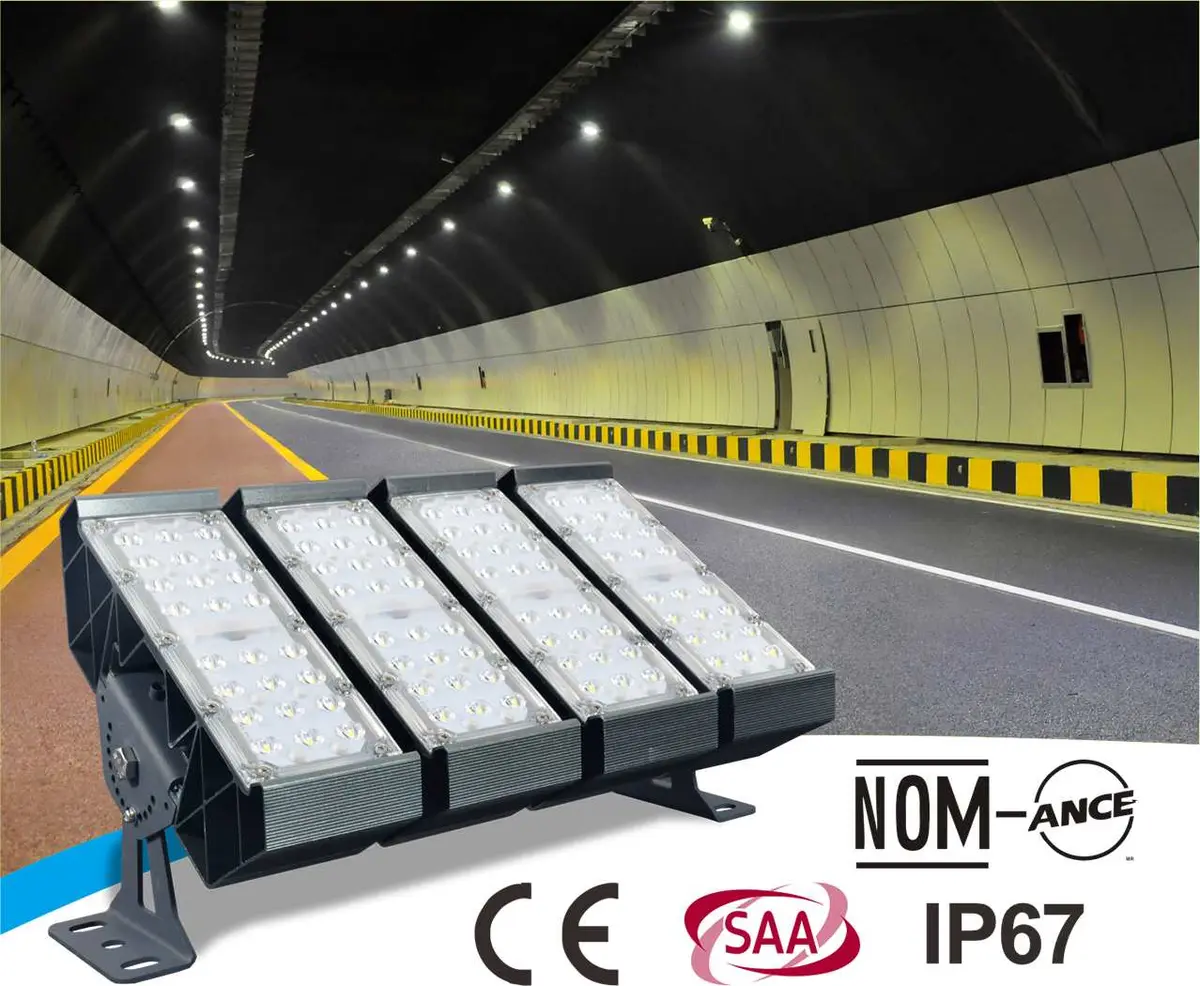

Tünel iç bölgesinde tavana monte edilmiş 4 modüllü LED aydınlatma armatürü; NOM-ance CE SAA IP67 sertifika logoları görünmekte; arka planda tünel içi tek yönlü karayolu — **Şekil 6 — Tünel İç Bölge LED Aydınlatma Armatürü**
IP67 koruma sınıflı, 4 modüllü LED panel; CIE 88:2004 iç bölge (Interior Zone) gereksinimleri için 1,5–10 cd/m² parlaklık sağlayacak şekilde hesaplanır; Türkiye'deki kapalı tünellerde 2004/54/EC kapsamında CE işareti zorunludur.

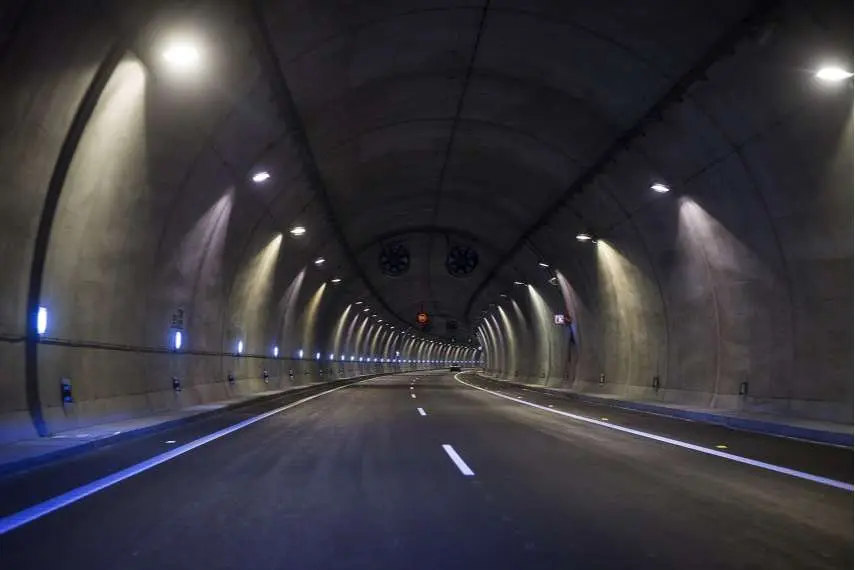

İki şeritli karayolu tüneli içeriden görünüm; tavan kemerinde dairesel jet fanlar, yan duvarlarda LED şerit aydınlatma, beton duvar yüzeyi ve uzayan tünel perspektifi — **Şekil 7 — Tünel İç Bölgesi: Aydınlatma ve Jet Fan Entegrasyonu**
İç bölgede tavan kemerindeki dairesel jet fanlar boyuna havalandırmayı sağlarken yan duvar LED şeritleri üniform Lin dağılımına katkıda bulunur; iki sistemin entegre tasarımı tünel enkesit boyutlandırmasını doğrudan etkiler.

3. Tünel Havalandırması — PIARC 2019

Tablo 4: Havalandırma Sistemleri

Sistem	Uygulama	Maliyet
Boyuna (Jet Fan)	L < 1000 m, tek yönlü	Düşük
Yarı-enine	Orta uzunluk, çift yönlü	Orta
Tam enine	L > 1500 m, kentsel	Yüksek
Boyuna + Dikey Şaft	L > 8 km, dağlık	Orta–Yüksek

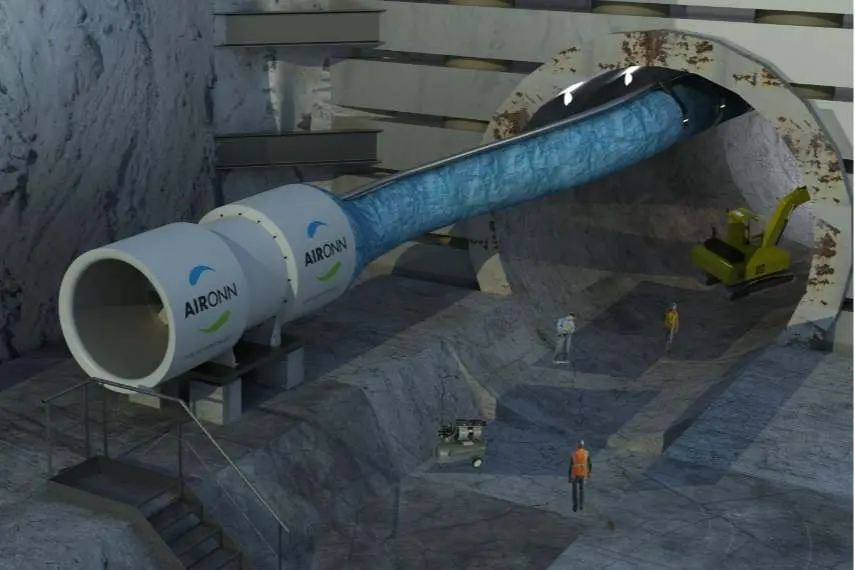

3D render: AIRONN markalı büyük aksiyel vantilatör, mavi esnek hortumla henüz açılmakta olan tünel içine hava basıyor; arka planda ekskavatör ve işçiler — **Şekil 8 — Tünel İnşaatı Sırasında Geçici Havalandırma Fanı (3D Görselleştirme)**
İnşaat sürecinde aksiyel vantilatörler taze hava basarak çalışanların CO, NO₂ ve toz maruziyetini 6331 sayılı İSG Kanunu sınırları (CO < 20 ppm) içinde tutar; kalıcı sistemden bağımsız olarak geçici havalandırma planlanır.

Tünel havalandırmasının temel bağıntısı:

$Q = \frac{G_{tun}}{C_{adm} - C_{amb}} \quad [\text{m}^3/\text{s}]$

CO Tasarım Değerleri (PIARC 2019-R02EN):

Tablo 5: Taze Hava Debisi

Senaryo	C_adm (ppm)
Serbest akış / normal tıkanıklık	70
İstisnai tıkanıklık	90
Kapama eşiği	200
Bakım çalışması (İSG)	20

3.3 Emisyon Üretim Hızı

Tünel CO üretim hızı bölüm bazında hesaplanır:

$G_{tun} = \sum\sum G_{sec,j}$

$G_{sec} = \sum g_{fac,i} \times n_{veh,i}$

$g_{fac} = g_{cat} \times f_t \times f_m \times f_a + g_{non\text{-}ex}$

Tablo 6: Emisyon Üretim Hızı

Faktör / Açıklama / Değer

Faktör	Açıklama	Değer
$f_t$	Zaman faktörü (2025, benzinli binek)	0,78
$f_m$	Kütle faktörü (25 t TIR)	~1,04
$f_a$	Rakım faktörü (≤1000 m)	1,0

Türkiye Teknoloji Sınıfı: B — Euro emisyon standartları Türkiye'de 2–3 yıl gecikmeli uygulandığından PIARC'ın B sınıfı emisyon faktörleri kullanılmalıdır.

Yangın senaryosunda duman kontrolü için gereken minimum hava hızı:

$V_{cr} = K_g \times \left(\frac{\dot{Q} \times g \times A}{k_f \times \rho \times c_p \times T_f}\right)^{1/3}$

Tablo 7: Notasyon ve Semboller

Sembol	Açıklama
$\dot{Q}$	Yangın ısı salınım hızı (W)
$g$	Yerçekimi ivmesi (9,81 m/s²)
$A$	Tünel enkesit alanı (m²)
$k_f$	Froud sayısı katsayısı (≈ 0,61)
$\rho$	Hava yoğunluğu (kg/m³)
$c_p$	Özgül ısı (1010 J/(kg· K))
$T_f$	Yangın bölgesi sıcaklığı (K)

2004/54/EC Ek I: $V_{cr} \geq 3\text{ m/s}$ hedeflenmeli.

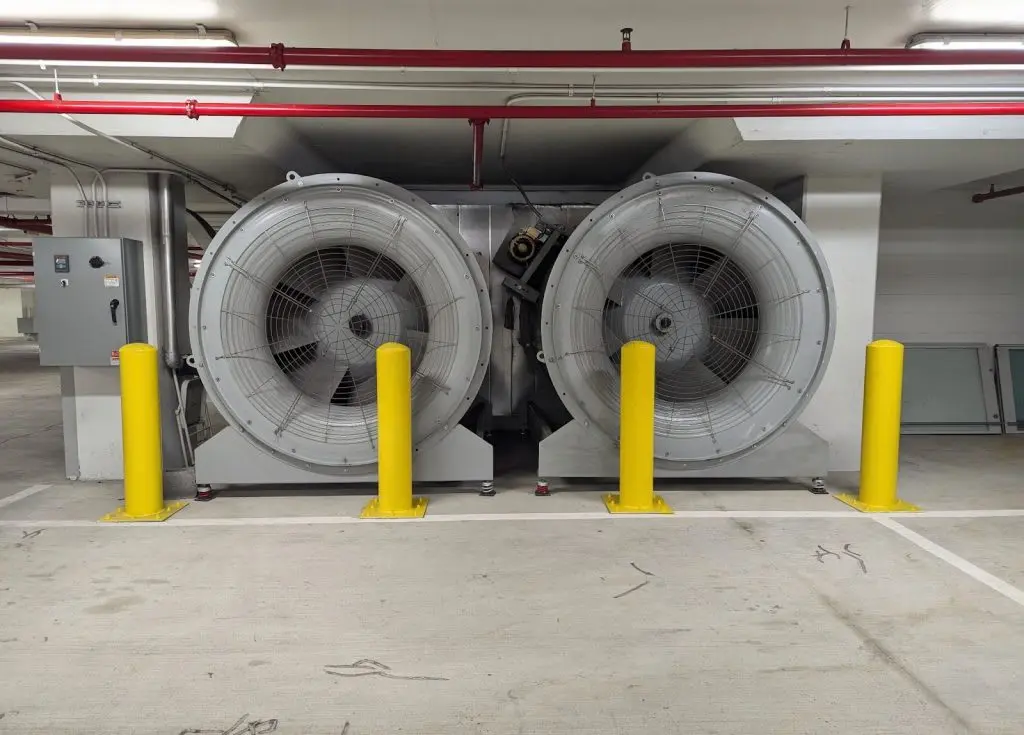

Beton zemin üzerinde yan yana monte edilmiş iki büyük endüstriyel tünel jet fanı; sarı güvenlik bariyerleri, kırmızı boru sistemleri ve elektrik panosu görülmektedir — **Şekil 9 — Tünel Jet Fan Sistemi (Çift Fan Konfigürasyonu)**
Boyuna havalandırma için kullanılan çift jet fan konfigürasyonu; her fan yeterli itme kuvveti $F = \rho \times A \times v \times \Delta V$ üretecek şekilde boyutlandırılır ve 2004/54/EC kritik hız $V_{cr} \geq 3\text{ m/s}$ gereksinimini karşılamalıdır.

3.5 Yangın Senaryosu

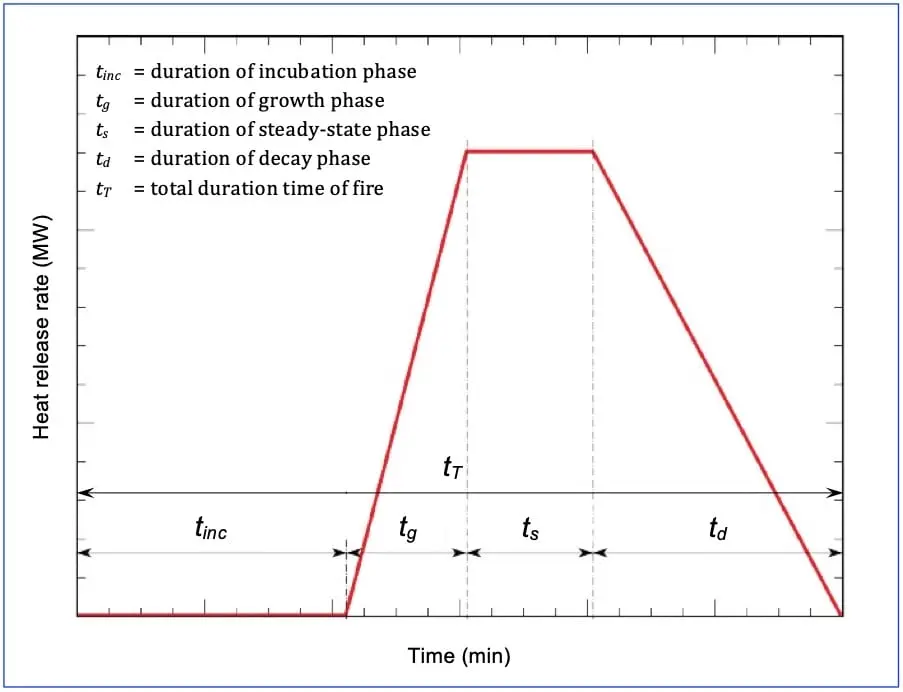

Yangın ısı salınım hızı (Heat Release Rate, MW) — zaman (min) grafiği; kuluçka fazı t_inc, büyüme fazı t_g, kararlı hal fazı t_s ve sönüm fazı t_d ile toplam yangın süresi t_T trapez biçiminde kırmızı eğri ile gösterilmektedir — **Şekil 10 — Tünel Yangın Isı Salınım Hızı Zaman Eğrisi (PIARC 2019)**
PIARC 2019 referans senaryosunda kuluçka (t_inc), büyüme (t_g), kararlı hal (t_s) ve sönüm (t_d) fazları; boyutlandırıcı senaryo genellikle binek araç/TIR yangını için 20–30 MW aralığındadır; kritik hız hesabı bu maksimum değer üzerinden yapılır.

4. Havalandırma Yöntemi Seçim Akışı

Aşağıdaki akış diyagramı, PIARC 2019 ve 2004/54/EC direktifi kapsamında tünel uzunluğu, trafik yönü ve kentsel/kırsal konuma göre havalandırma yöntemi seçimini göstermektedir.

Tablo 8: Türkiye'ye Özgü Bölgesel Koşullar

Bölge	Tünel	Özel Koşullar	Tasarım Notu
Doğu Karadeniz	Zigana, Ovit	Don (–20°C), kar, yağmur	IP66, ısıtmalı pano, rakım faktörü
Doğu Anadolu	Kop, Ovit	Don (–30°C), yüksek rakım	fa > 1,0
Marmara/İstanbul	Avrasya	Kentsel, deniz altı, nem	Paslanmaz aksam, egzoz yönetimi
Ege/Akdeniz	Otoyol	Sıcak yaz	LED dim sistemi, adaptif kontrol

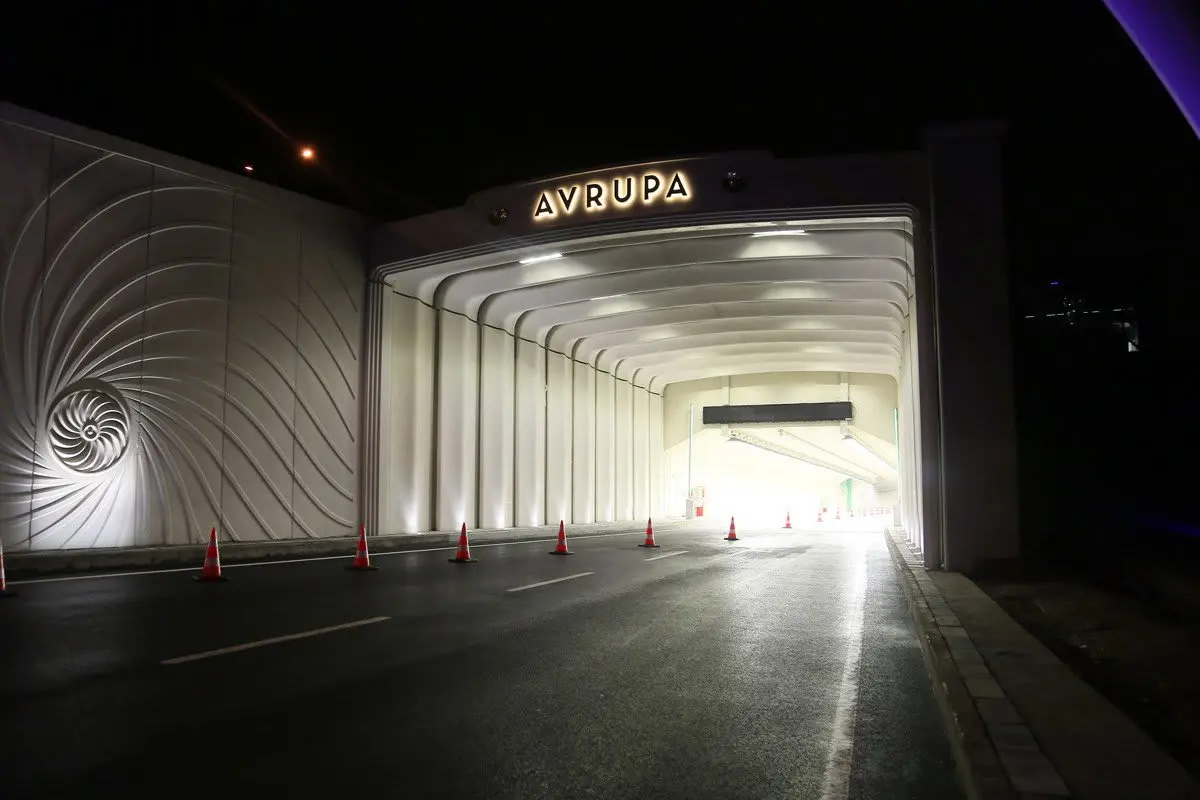

Gece çekimi Avrasya Tüneli Avrupa tarafı portali; portal duvarında spiral kabartma dekorasyon, üstte AVRUPA yazılı LED tabela, tünel içinde trafik konileri ve yüksek tavanın beyaz LED aydınlatması — **Şekil 11 — İstanbul Avrasya Tüneli Giriş Eşik Bölgesi (Avrupa Yakası)**
Deniz altı kentsel tünel olarak tasarlanan Avrasya Tüneli'nde giriş eşik bölgesi (Threshold Zone) yüksek parlaklık ve geniş yüzey aydınlatmasıyla Lth gereksinimini karşılar; deniz neminin elektrik sistemlerine etkisine karşı paslanmaz aksam zorunludur.

Sisli dağ ortamında kırmızı kiremit desen kaplamali çift portallı Zigana Tüneli girişi; sol portaldan ambulans çıkıyor, sağ portal karanlık; portal çevresinde ağaçlar ve sis — **Şekil 12 — Zigana Tüneli Portali (Doğu Karadeniz)**
Türkiye'nin en uzun çift tüp tüneli Zigana (14,5 km); yüksek nem, sis ve don koşullarının hâkim olduğu bu güzergahta IP66 koruma sınıflı armatür, ısıtmalı pano ve rakım faktörü (fa) zorunlu tasarım girdileridir. Dikey şaft havalandırma sistemi Avrupa'da öncü uygulama olarak değerlendirilmektedir.

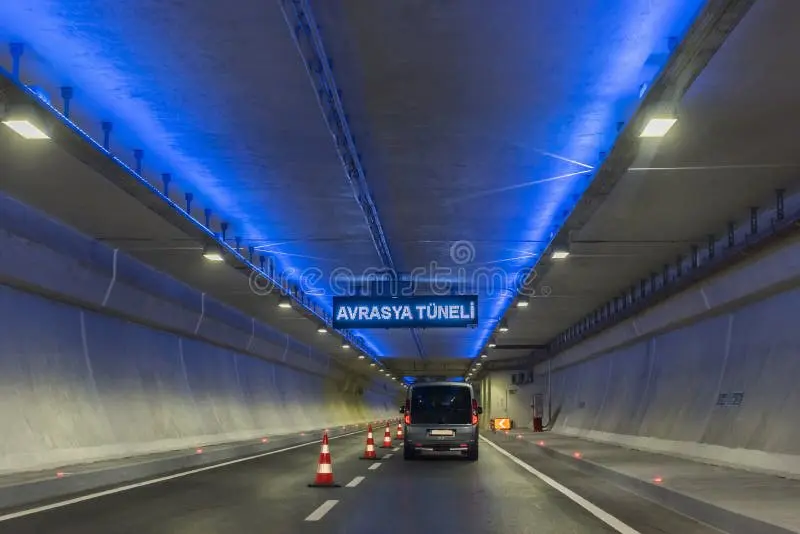

Avrasya Tüneli iç bölgesi; iki şeritli yüksek tavanlı tünel, mavi LED vurgu aydınlatması tavan kenarlarında, LED panel dizileri tavanda, ortada AVRASYA TÜNELİ yazılı mavi LED tabela, öndeki araç — **Şekil 13 — Avrasya Tüneli İç Bölge LED Aydınlatması**
İstanbul Avrasya Tüneli'nde iç bölge (Interior Zone) mavi aksanlı LED aydınlatması; kentsel yüksek trafik yoğunluğunda Lin = 4–10 cd/m² aralığı uygulanmaktadır; adaptif karartma (dim) sistemi gündüz/gece geçişlerini otomatik yönetir.

İlgili Mevzuat:

3194 Sayılı İmar Kanunu — yapı ruhsatı ve kullanım izni
4708 Sayılı Yapı Denetimi Hakkında Kanun — bağımsız denetim
6331 Sayılı İSG Kanunu — işçi sağlığı CO sınırı
2004/54/EC Direktifi — KGM kanalıyla TEN-T tünellerine zorunlu uyum

6. Örnek Problemler

Problem 1 — Kolay

Veriler: $v = 100\text{ km/h}$ ; $L_{20} = 3500\text{ cd/m}^2$ ; $SD = 180\text{ m}$ ; Counterbeam konfigürasyonu

Çözüm:

CIE 88:2004 tablosundan: $k = 0{,}072$ (counterbeam, SD = 180 m)

$L_{th} = 0{,}072 \times 3500 = \mathbf{252 \text{ cd/m}^2}$

Kontrol: $L_{in} = 10\text{ cd/m}^2 = 4\%\times L_{th}$ → tipik oran aralığı %4–10 ✓

Problem 2 — Orta

Veriler: $L = 2000\text{ m}$ ; $v = 60\text{ km/h}$ ; $M = 1500\text{ PCU/h}$ ; %85 PC benzin + %15 TIR; rakım ≤ 1000 m; Teknoloji Sınıfı B; 2025

Çözüm:

Yoğunluk: $D = 1500/60 = 25\text{ PCU/km}$

Araç sayısı: $D_{veh} = 25/1{,}15 = 21{,}7\text{ araç/km}$ → $n_{veh} = 21{,}7 \times 2 = 44$ araç (37 PC + 7 TIR)

Emisyon faktörleri:

$g_{fac,PC} = 42 \times 0{,}78 = 32{,}8\text{ g/h} = 9{,}1\times10^{-3}\text{ g/(s\cdot araç)}$

$g_{fac,TIR} = 75 \times 0{,}76 \times 1{,}04 = 59{,}3\text{ g/h} = 16{,}5\times10^{-3}\text{ g/(s\cdot araç)}$

Toplam üretim: $G_{tun} = 37\times9{,}1\times10^{-3} + 7\times16{,}5\times10^{-3} = 0{,}453\text{ g/s}$

$C_{adm} = 70\text{ ppm} = 0{,}08155\text{ g/m}^3$

$\mathbf{Q = \frac{0{,}453}{0{,}08155} \approx 5{,}6\text{ m}^3/\text{s} \approx 20.000\text{ m}^3/\text{h}}$

Problem 3 — Zor

Veriler:

$L = 3500\text{ m}$ ; $A = 55\text{ m}^2$ ; boy eğimi %3; rakım 900 m
Serbest akış: $v = 80\text{ km/h}$ ; $M = 1200\text{ PCU/h}$ ; %12 TIR; $f_{t,PC} = 0{,}75$ ; $f_{t,TIR} = 0{,}73$
Tıkanıklık: $v = 10\text{ km/h}$ ; $M = 750\text{ PCU/h}$
Yangın: $\dot{Q} = 20\text{ MW}$

Çözüm:

Bölüm A — Serbest Akış:

$D_{veh} = 15/1{,}12 = 13{,}4\text{ araç/km}$ → $n = 47$ araç (41 PC + 6 TIR)

$G_{tun,sf} = 41\times7{,}92\times10^{-3} + 6\times20{,}0\times10^{-3} = 0{,}445\text{ g/s}$ → $Q_{sf} = 5{,}5\text{ m}^3/\text{s}$

Bölüm A — Tıkanıklık (Boyutlandırıcı Senaryo):

$D_{veh} = 75/1{,}24 = 60{,}5\text{ araç/km}$ → $n = 211$ araç (186 PC + 25 TIR)

$G_{tun,tık} = 186\times17{,}7\times10^{-3} + 25\times29{,}6\times10^{-3} = 4{,}032\text{ g/s}$

$\mathbf{Q_{tık} = \frac{4{,}032}{0{,}08155} \approx 49{,}4\text{ m}^3/\text{s} \approx 177.800\text{ m}^3/\text{h} \rightarrow \text{BOYUTLANDIRICI}}$

Bölüm B — Kritik Hız ve Jet Fan Sayısı:

İlk iterasyon: $V_{cr} \approx 1{,}43\text{ m/s}$ < 3 m/s (yeterli değil)

Tasarım değeri: $V_{cr} = 3\text{ m/s}$ (2004/54/EC Ek I zorunluluğu)

Yangın senaryosu hava debisi: $Q_{yangın} = 3{,}0 \times 55 = 165\text{ m}^3/\text{s}$

Fan hız artışı: $\Delta V = F/(\rho \times A \times v_t) = 550/(1{,}2\times55\times3) = 2{,}78\text{ m/s}$

Minimum fan sayısı: $n_{fan} \geq 165/(55\times2{,}78) \approx 1{,}08$ → %25 güvenlik marjıyla → n = 3 jet fan

Sonuç: Normal işletme: $Q = 5{,}5\text{ m}^3/\text{s}$ ; boyutlandırıcı: $Q = 49{,}4\text{ m}^3/\text{s}$ ; yangın: 3 jet fan ✓

Tablo 9: Sık Yapılan Hatalar

Hata	Riski	Doğru Uygulama
L20 yerine lüks (lx) ölçümü	Yanlış Lth hesabı	Luminansmetre ile cd/m² ölçümü yapılmalı
EN 12464-1 kullanımı	Tünel dışı standart; hatalı tasarım	CIE 88:2004 birincil standart olarak kullanılmalı
PIARC 2012 faktörlerini kullanmak	Aşırı boyutlandırma	PIARC 2019-R02EN güncel faktörleri kullanılmalı
Geçiş bölgesinde 1:3 aşımı	Göz adaptasyon sorunu; kaza riski	Her adımda parlaklık oranı ≤ 1:3 tutulmalı
Rakım faktörünü ihmal etmek	Eksik CO tahmini	Ovit, Kop gibi yüksek rakımlarda fa > 1,0 uygulanmalı
Serbest akış senaryo hesabı yapmamak	Boyutlandırma hatası	Hem serbest akış hem tıkanıklık hesaplanmalı
20 ppm bakım sınırını ihmal etmek	İSG kanunu ihlali	6331 Kanunu gereği ayrıca kontrol edilmeli

9. Kaynaklar

CIE 88:2004 — Guide for the Lighting of Road Tunnels and Underpasses, Commission Internationale de l'Éclairage.
PIARC 2019-R02EN — Road Tunnels: Vehicle Emissions and Air Demand for Ventilation, World Road Association.
2004/54/EC — Directive on minimum safety requirements for tunnels in the Trans-European Road Network, European Parliament.
KGM (2016) — Karayolu Teknik Şartnamesi, Karayolları Genel Müdürlüğü, Ankara.
6331 Sayılı İş Sağlığı ve Güvenliği Kanunu, T.C. Resmî Gazete, 30.06.2012.
Kennedy, W.D. (1996) — "Critical Velocity: Past, Present and Future", Proceedings of the One Day Seminar on Smoke and Critical Velocity in Tunnels, ITC, London.
Dinler, N. & Kaçan, M. (2020) — "Karayolu Tünellerinde Havalandırma Tasarımı: Türkiye Uygulamaları", Teknik Dergi, TMMOB İnşaat Mühendisleri Odası.
Thorn Lighting (2019) — Tunnel Lighting Guide: Technical Solutions and Case Studies, Zumtobel Group.
TS EN 13201-3 — Yol Aydınlatması — Bölüm 3: Performans Hesabı, Türk Standartları Enstitüsü.

Kaynakça

İlgili Türk Standartları (TS) ve Avrupa Normları (EN)
TBDY 2018 — Türkiye Bina Deprem Yönetmeliği
İlgili ders kitapları ve teknik kaynaklar

Not: Bu makale eğitim amaçlıdır. Projelerde güncel yönetmelik ve standartlara başvurunuz.
