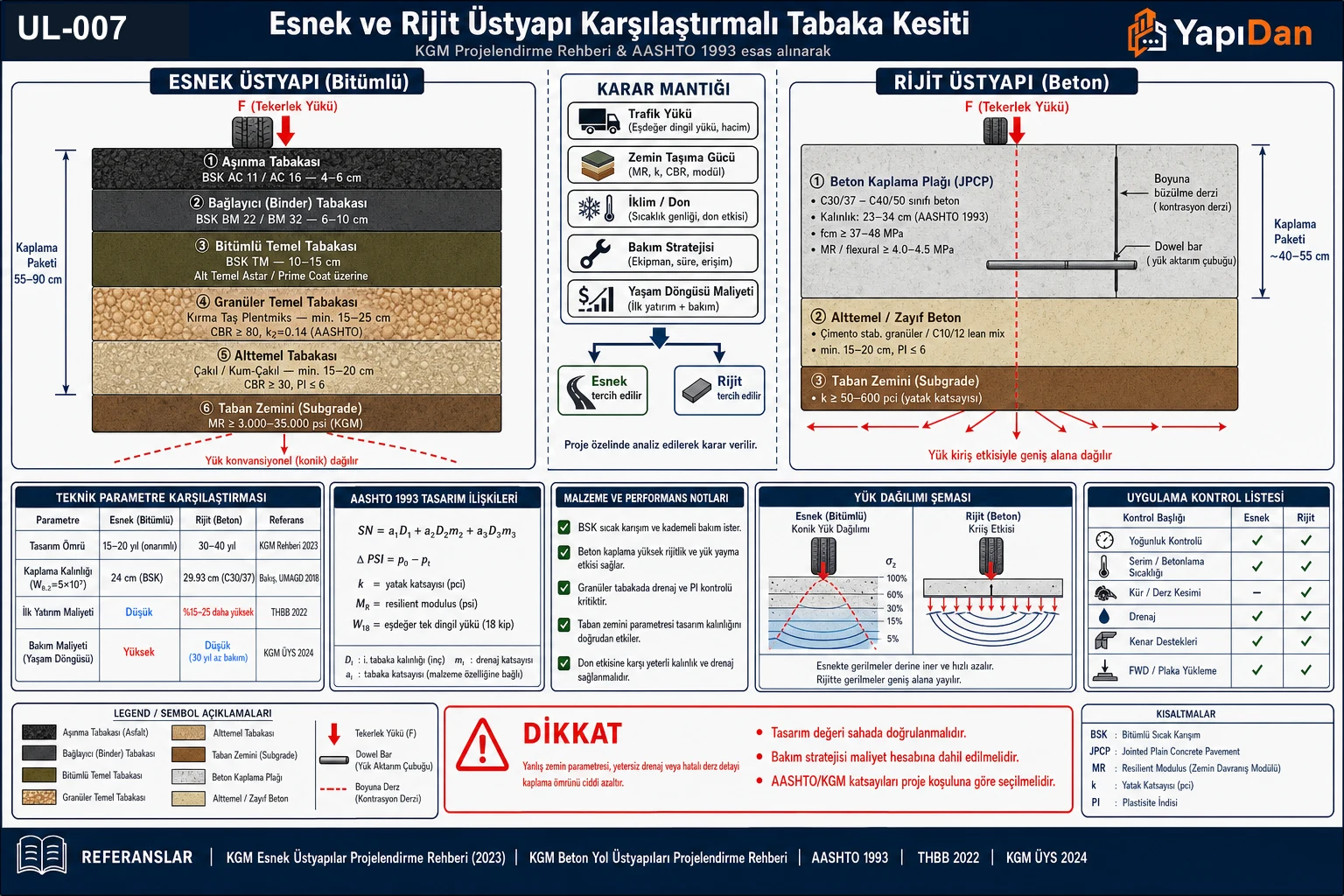

Esnek ve Rijit Üstyapı Karşılaştırması

1. Genel Tanımlar ve Sınıflandırma

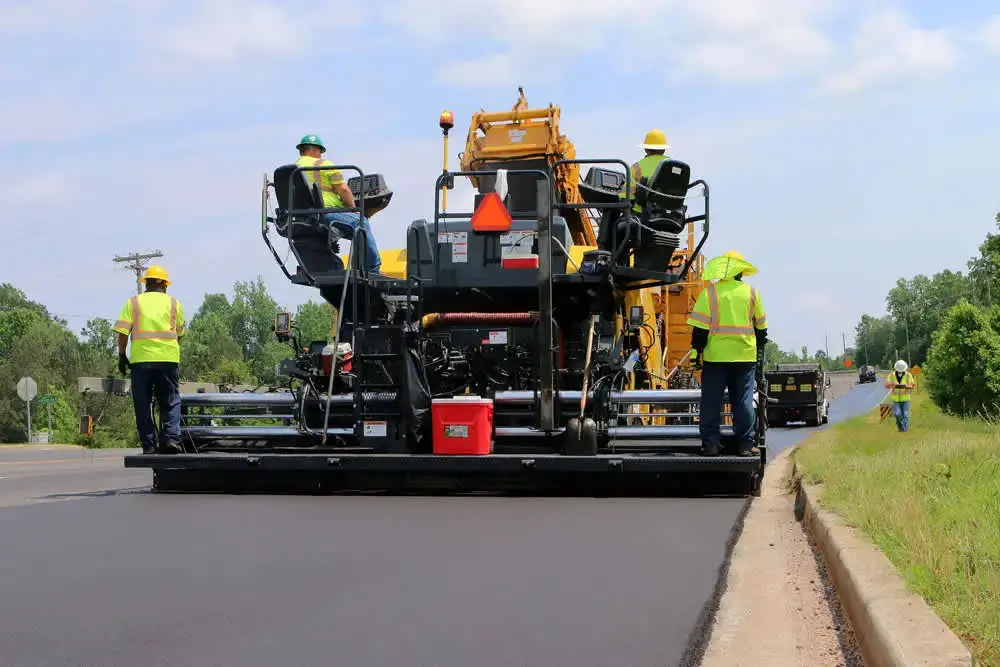

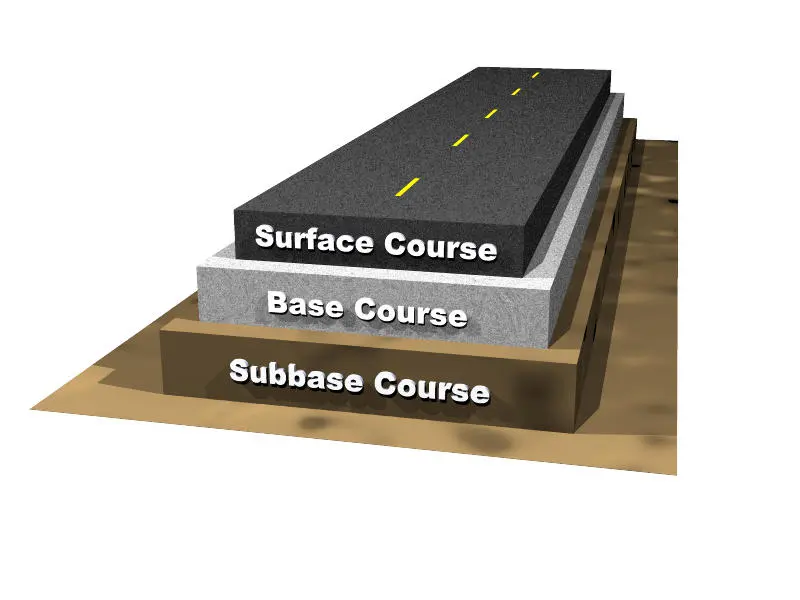

1.1 Esnek Üstyapı (Flexible Pavement)

Bağlayıcı olarak bitümlü malzemelerin (asfalt çimentosu veya modifiye bitüm) kullanıldığı üstyapı sistemidir. Türkiye'de toplam karayolu ağının %90'ından fazlası esnek üstyapılı olup KGM Esnek Üstyapılar Projelendirme Rehberi (2023) birincil tasarım belgesidir.

Tablo 1: Esnek Üstyapı (Flexible Pavement)

Saha Notu: Türkiye'de ağır kış koşullarına maruz İç Anadolu ve Doğu Anadolu bölgelerinde (don derinliği 80–120 cm), alttemel tabakaları donmaya karşı korunmak amacıyla 30–40 cm'e kadar artırılmaktadır (KGM Bölgesel Harita).

Dikkat: Aşınma tabakasında asfalt çimentosu oranının ağırlıkça %6,5'i aşması, yüksek hava sıcaklıklarında tekerlek izi oluşumunu hızlandırır. KGM Teknik Şartnamesi'nde Marshall stabilite değeri en az 10 kN olarak belirtilmiştir.

1.2 Rijit Üstyapı (Rigid Pavement)

Bağlayıcı olarak Portland çimentosu betonunun kullanıldığı üstyapı sistemidir. Beton plak yüksek eğilme dayanımı nedeniyle yükü geniş alana kiriş gibi dağıtır. KGM Beton Yol Üstyapıları Projelendirme Rehberi tasarım belgesi olarak kullanılmaktadır.

Tablo 2: Rijit Üstyapı (Rigid Pavement)

Saha Notu: Türkiye'nin ilk KGM bünyesindeki rijit yol uygulaması Afyon–Emirdağ kesiminde Belçika Katalog yöntemine göre tasarlanmış JPCP'dir. İstanbul Büyükşehir Belediyesi, Silivri'de 4 km'lik derzli donatısız beton yol uygulaması yapmıştır (2022).

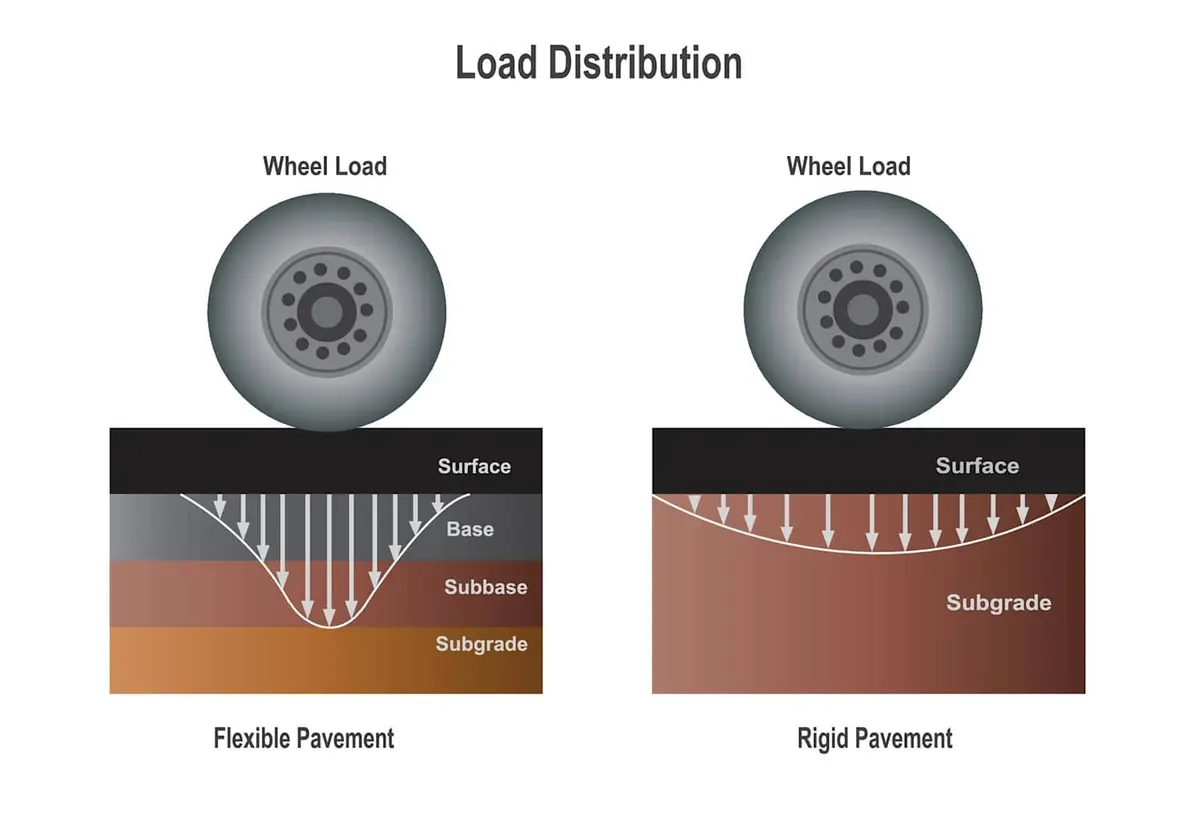

2. Yük Dağılım Mekanizmaları

Esnek ve rijit üstyapıların en temel farkı, trafik yüklerini zemine iletme biçimidir.

Tablo 3: Yük Dağılım Mekanizmaları

Dikkat: Rijit üstyapılarda $k$'nın gerçek değerinden %50 düşük alınması kaplama kalınlığını yalnızca ~%3,5 artırırken, esnek üstyapılarda $M_R$'nin %50 düşük alınması SN'yi ~%21 artırmaktadır. Bu bulgu, esnek üstyapı tasarımında doğru zemin parametresi belirlemenin ne denli kritik olduğunu göstermektedir.

3. Esnek Üstyapı Bozulma Tipleri

Esnek üstyapılarda bozulmalar üç ana grupta sınıflandırılır: deformasyonlar, çatlamalar ve ayrışmalar.

3.1 Deformasyonlar

Tekerlek İzi (Rutting): Ağır trafik yükleri ve yüksek hava sıcaklığı etkisiyle aşınma/binder tabakasında veya taban zeminde meydana gelen kalıcı şekil değişimleridir. KGM ÜYS (2024) rehberine göre tekerlek izi derinliği ölçümü FWD ve lazer profilometre ile yapılmaktadır.

Tablo 4: Deformasyonlar

3.2 Çatlamalar

Timsah Sırtı Çatlak (Alligator/Fatigue Crack): Kaplamanın yorulma mukavemetini aşan tekrarlı trafik yükleri altında asfalt tabakasının alt yüzeyinde başlayan yorulma çatlağı türüdür. Bitümlü tabaka altındaki yatay çekme gerilmesinin birikmesiyle gelişir.

Enine Çatlaklar: Asfalt betonun düşük sıcaklıklarda termal büzülmesi sonucu oluşur. Türkiye'de İç Anadolu ve Doğu Anadolu bölgelerinde gece-gündüz ısı farkının 20–30°C'ye ulaştığı dönemlerde enine çatlaklar sıkça görülmektedir.

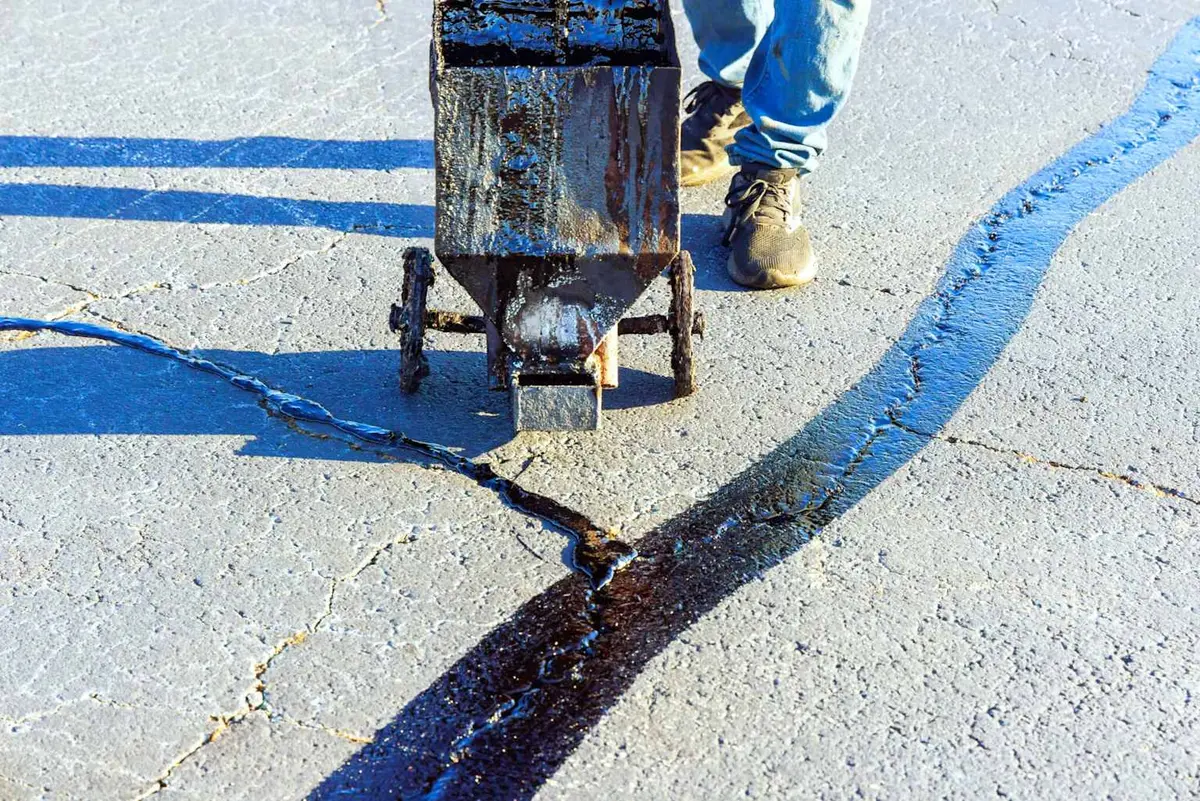

Saha Notu: KGM Bitümlü Sıcak Karışım Kaplamalar Çatlak Rehberi (2021), çatlak tiplerine göre asfalt dolgusu, yüzey sıyırması veya binder + aşınma yenileme gibi farklı onarım yöntemlerini tanımlamaktadır.

Dikkat: Timsah sırtı çatlakların 1 m²'yi aşan alanlarda yüzeysel dolgu işlemleri kalıcı çözüm sağlamamaktadır; frezeleme + yeni BSK katı zorunludur.

3.3 Ayrışmalar

Soyulma (stripping), agrega-bitüm ara yüzeyindeki yapışmanın su etkisiyle bozulmasıdır. Düşük Tünel Stiffness değerine (< 2,7 kN) sahip bitüm-agrega kombinasyonlarında risk yüksektir (TS EN 12697-22).

4. Rijit Üstyapı — Derz Sistemi ve Tasarımı

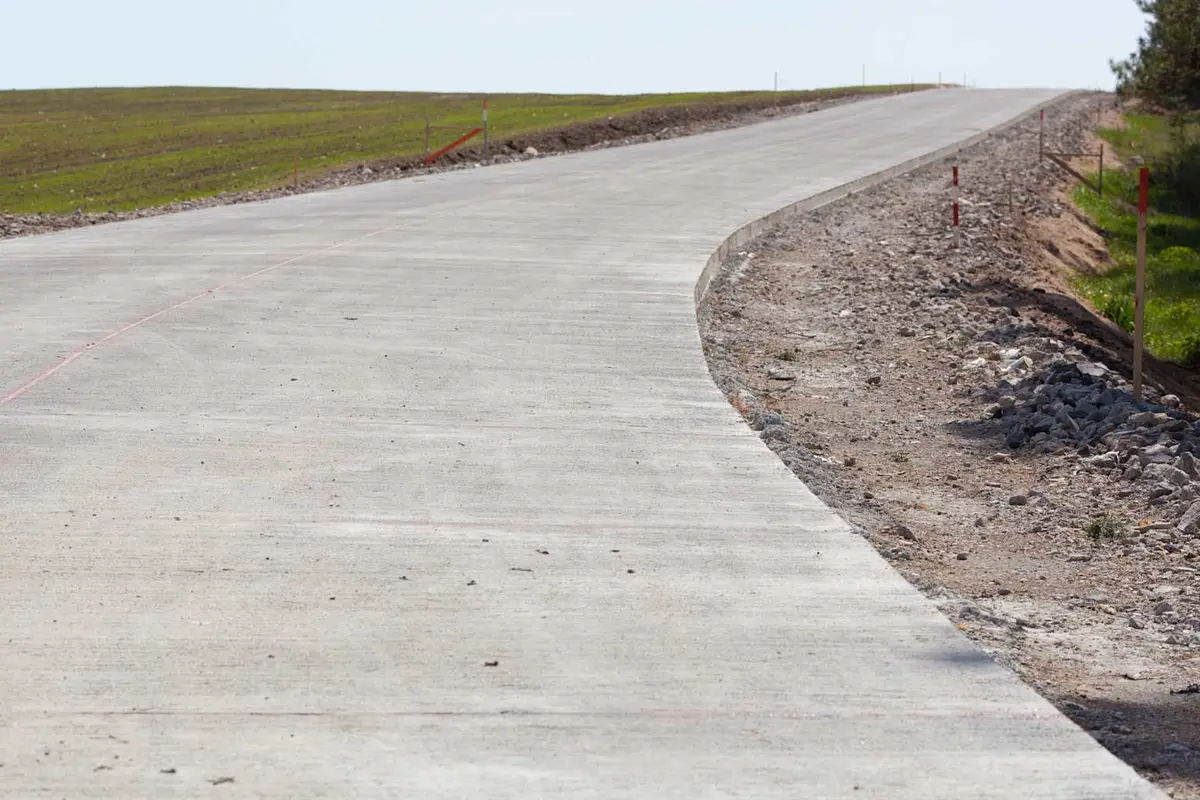

4.1 Derzli Donatısız Beton Kaplama (JPCP)

Türkiye'deki beton yol uygulamalarının büyük çoğunluğu JPCP tipidir. KGM Beton Yol Teknik Şartnamesi'ne göre büzülme derzleri 4,5–6,0 m aralıkta kesilmektedir.

Tablo 5: Derzli Donatısız Beton Kaplama (JPCP)

Kayma Çubuğu (Dowel Bar): Genleşme derzlerinde iki plak arasında kesme kuvvetini iletmek için kullanılır. KGM Beton Yol Teknik Şartnamesi'ne göre Ø 32 mm, uzunluk 500 mm, aralık 300 mm, S235 kalite çelik.

Kanca Çubuğu (Tie Bar): Boyuna derzlerde iki şeridi birleştirmek amacıyla kullanılır. Ø 16 mm, uzunluk 700 mm, aralık 600–900 mm.

Dikkat: Büzülme derzlerinin tam kesim derinliğine ulaşmaması (h/4'ten az) betonun rastgele çatlamasına yol açar; elmas kesim takımı kullanımı zorunludur. Genleşme derzi dolgu malzemesi TS EN 14188-1'e uygun olmalıdır.

5. Tasarım Yöntemi — AASHTO 1993

5.1 Esnek Üstyapı Tasarımı

KGM Esnek Üstyapılar Projelendirme Rehberi (2023), AASHTO 1993 ampirik yöntemini esas almaktadır. Temel tasarım parametresi Yapısal Sayı (SN)'dır:

$\log T_{8{,}2} = Z_R \cdot S_0 + 9{,}36 \log(SN+1) - 0{,}20 + \dfrac{\log\!\left[\dfrac{4{,}2 - P_t}{4{,}5 - 1{,}5}\right]}{0{,}40 + \dfrac{1094}{(SN+1)^{5{,}19}}} + 2{,}32 \log M_R - 8{,}07$

Burada $T_{8{,}2}$ = 8,2 ton eşdeğer tek dingil yükü tekerrür sayısı; $Z_R$ = standart normal sapma (güvenilirlik); $S_0$ = toplam standart sapma; $SN$ = üstyapı sayısı (inç); $P_t$ = nihai servis kabiliyeti indeksi (2,0–2,5); $M_R$ = taban zemini esneklik modülü (psi).

Tabaka kalınlıkları SN değerinden izafi mukavemet katsayıları $a_i$ ve drenaj katsayıları $m_i$ kullanılarak hesaplanır:

$SN = a_1 D_1 + a_2 D_2 m_2 + a_3 D_3 m_3$

Tablo 6: Esnek Üstyapı Tasarımı

5.2 Rijit Üstyapı Tasarımı

Rijit üstyapı kaplama kalınlığı $D$ (inç), AASHTO 1993 iteratif formülüyle belirlenir:

$\log W_{8{,}2} = Z_R S_0 + 7{,}35 \log(D+1) - 0{,}06 + \dfrac{\log\!\left[\dfrac{\Delta PSI}{4{,}5-1{,}5}\right]}{1 + \dfrac{1{,}624 \times 10^7}{(D+1)^{8{,}46}}} + (4{,}22 - 0{,}32 P_t) \log \dfrac{S'_c C_d [D^{0{,}75} - 1{,}132]}{215{,}63 \cdot J \cdot \left[D^{0{,}75} - \dfrac{18{,}42}{(E_c/k)^{0{,}25}}\right]}$

Burada $D$ = kaplama kalınlığı (inç); $S'_c$ = betonun kopma modülü (psi); $J$ = yük transfer katsayısı (JPCP dowelsiz: 3,2; dowelli: 2,6–3,2); $C_d$ = drenaj katsayısı; $E_c$ = betonun elastisite modülü (psi); $k$ = zemin yatak katsayısı (pci).

6. Türkiye Saha Koşulları ve Yerel Faktörler

6.1 İklim ve Don Derinliği

Tablo 7: İklim ve Don Derinliği

Saha Notu: Doğu Anadolu'da don kabarması (frost heave) riski nedeniyle rijit üstyapılarda alttemel kalınlığı en az 25 cm alınmalı, gerektiğinde polimerik geotekstil drenaj filtresi yerleştirilmelidir.

6.2 Yasal Mevzuat ve Denetim

Tablo 8: Yasal Mevzuat ve Denetim

7. Esnek ve Rijit Üstyapı Genel Karşılaştırması

Tablo 9: Esnek ve Rijit Üstyapı Genel Karşılaştırması

8. Üstyapı Seçim Kriterleri

Tablo 10: Üstyapı Seçim Kriterleri

Dikkat: THBB verilerine göre beton yolların ilk maliyetleri asfalt yollara kıyasla %15–25 daha yüksek olsa da 30–40 yıllık bakım maliyeti avantajıyla toplam yaşam döngüsü maliyetinde %20–30 tasarruf sağlanabilmektedir.

9. Örnek Problemler

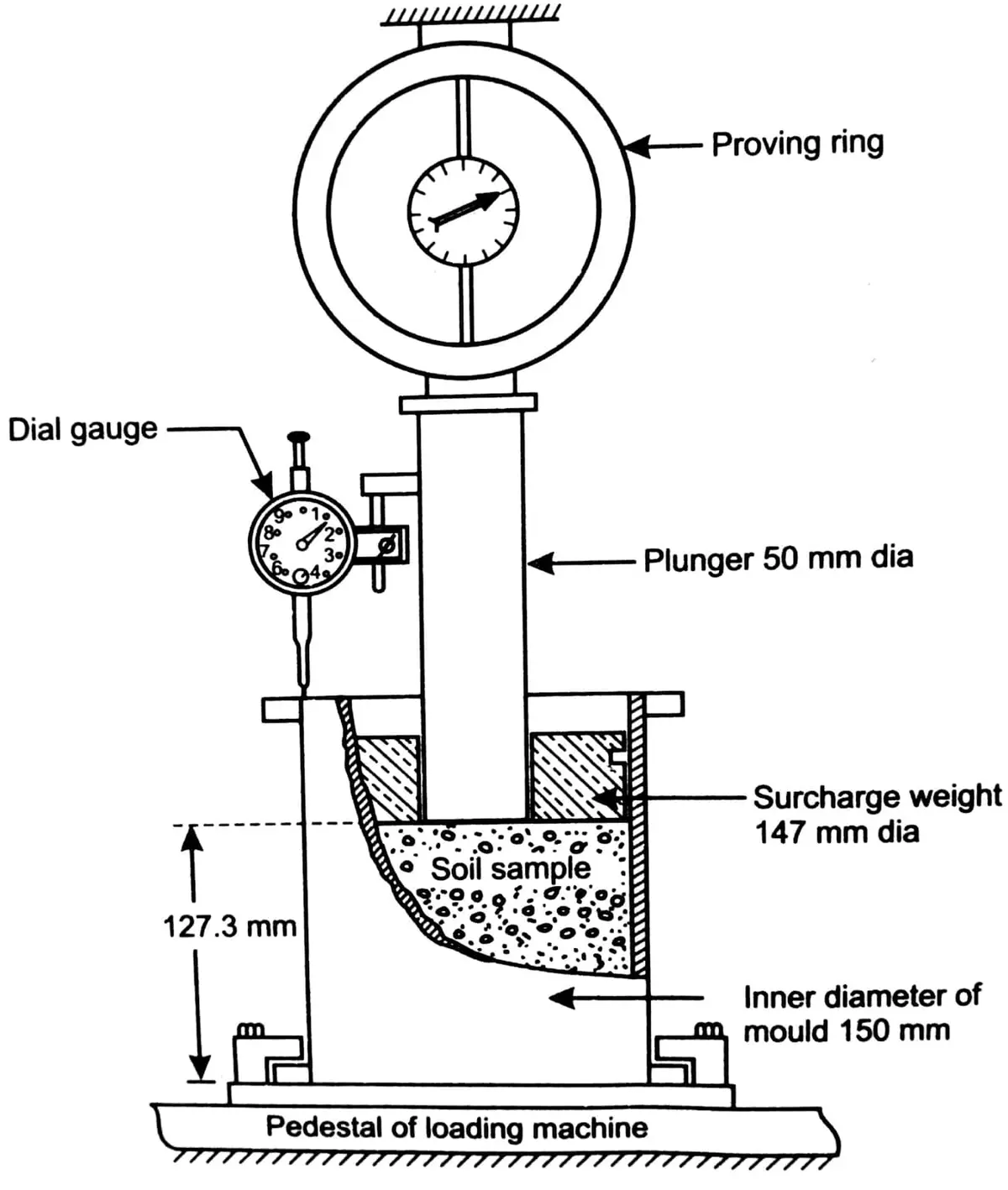

Problem 1 — Kolay — CBR'den MR ve k Hesabı

Veriler: CBR = 10

İstenen: $M_R$ (esneklik modülü) ve $k$ (yatak katsayısı)

Çözüm:

Adım 1 — $M_R$ dönüşümü (AASHTO 1993):

$M_R = 1500 \times CBR = 1500 \times 10 = 15.000 \text{ psi}$

Adım 2 — $k$ dönüşümü:

$k = \dfrac{M_R}{19{,}4} = \dfrac{15.000}{19{,}4} \approx 773 \text{ pci}$

Sonuç: $M_R$ = 15.000 psi; $k$ ≈ 773 pci

Kontrol: AASHTO 1993'e göre tipik $k$ = 50–1600 pci aralığındadır; 773 pci orta-iyi zemin kalitesine karşılık gelir.

Problem 2 — Orta — Esnek Üstyapı SN Hesabı ve Tabaka Kalınlıkları

Veriler:

• $T_{8{,}2} = 3 \times 10^7$; $R$ = %95 → $Z_R$ = −1,645; $S_0$ = 0,35
• $\Delta PSI = 2{,}0$ ($P_0 = 4{,}5$, $P_t = 2{,}5$); $M_R$ = 15.000 psi (CBR = 10)
• $a_1$ = 0,44; $a_2$ = 0,14; $a_3$ = 0,11; $m_2 = m_3 = 1{,}0$

Çözüm:

Adım 1: $\log(3 \times 10^7) = 7{,}477$

Sabitler: $Z_R \cdot S_0 = -0{,}576$; $2{,}32 \times \log(15.000) = 2{,}32 \times 4{,}176 = 9{,}688$

SN = 3,5 denemesi:

$9{,}36 \times \log(4{,}5) = 6{,}112$; $\dfrac{1094}{(4{,}5)^{5{,}19}} = 0{,}625$; payda = 1,025

$\log(2/3)/1{,}025 = -0{,}172$

Sağ taraf = $-0{,}576 + 6{,}112 - 0{,}20 - 0{,}172 + 9{,}688 - 8{,}07 = 6{,}782 \neq 7{,}477$

SN = 4,5 denemesi:

$9{,}36 \times \log(5{,}5) = 6{,}927$; $\dfrac{1094}{(5{,}5)^{5{,}19}} = 0{,}209$; payda = 0,609

$\log(2/3)/0{,}609 = -0{,}289$

Sağ taraf = $-0{,}576 + 6{,}927 - 0{,}20 - 0{,}289 + 9{,}688 - 8{,}07 = 7{,}480 \approx 7{,}477$ ✓

$\mathbf{SN \approx 4{,}5 \text{ inç}}$

Tabaka kalınlıkları (KGM standartları):

• Aşınma: 5 cm + Binder: 8 cm + Bitümlü Temel: 13 cm → 26 cm BSK
• Granüler Temel: 20 cm (CBR ≥ 80)
• Alttemel: 20 cm (CBR ≥ 30)

Sonuç: Toplam kaplama paketi ~66 cm.

Problem 3 — Zor — Rijit Üstyapı (JPCP) Kaplama Kalınlığı

Veriler:

• $W_{8{,}2} = 45 \times 10^6$; $Z_R$ = −1,645; $S_0$ = 0,35; $\Delta PSI = 2{,}0$
• $S'_c$ = 650 psi; $J$ = 3,2 (JPCP dowelsiz); $C_d$ = 1,0; $E_c$ = 5.000.000 psi; $k$ = 600 pci

Çözüm: $\log W_{8{,}2} = \log(45 \times 10^6) = 7{,}653$

D = 12 inç (30,5 cm) denemesi:

$7{,}35 \times \log(13) - 0{,}06 = 8{,}129$; Terim 3 = −0,175

$D^{0{,}75} = 12^{0{,}75} = 6{,}73$; $(E_c/k)^{0{,}25} = (8333)^{0{,}25} = 9{,}54$

Pay = $650 \times 1{,}0 \times (6{,}73 - 1{,}132) = 3638{,}7$; Payda = $690{,}0 \times (6{,}73 - 1{,}931) = 3311{,}3$

Terim 4 = $3{,}42 \times \log(1{,}099) = 3{,}42 \times 0{,}041 = 0{,}140$

Sağ taraf = $-0{,}576 + 8{,}129 - 0{,}175 + 0{,}140 = 7{,}518 < 7{,}653$ → D daha büyük gerekli

D = 13 inç (33 cm) denemesi:

Sağ taraf = $-0{,}576 + 8{,}363 - 0{,}175 + 0{,}120 = 7{,}732 > 7{,}653$

İnterpolasyon:

$D = 12 + \dfrac{7{,}653 - 7{,}518}{7{,}732 - 7{,}518} = 12 + 0{,}63 \approx 12{,}6 \text{ inç} = \mathbf{32{,}0 \text{ cm}}$

Sonuç: Rijit beton kaplama kalınlığı $D \approx 32$ cm (C30/37 beton). Afyon-Emirdağ Deneme Kesimi benzer trafik yükünde ~29–32 cm beton kalınlığıyla tasarlanmıştır.

10. Sık Yapılan Hatalar

Tablo 11: Sık Yapılan Hatalar

Kaynaklar

1. KGM. Karayolları Esnek Üstyapılar Projelendirme Rehberi. Ankara, 2023.
2. KGM. Beton Yol Üstyapıları Projelendirme Rehberi. Ankara.
3. AASHTO. Guide for Design of Pavement Structures. Washington, D.C., 1993.
4. Geçkil, T., Tanyıldızı, M.M. "Zemin Taşıma Gücünün Rijit ve Esnek Üstyapıların Kalınlıklarına ve Maliyetlerine Etkisi." Fırat Üniversitesi Müh. Bil. Dergisi, 31(2), 2019.
5. Bakış, A. "Esnek ve Rijit Üstyapılarda Kaplama Kalınlığı ve Üstyapı Maliyetinin Hesaplanması." UMAGD, 10(2), 2018.
6. Şengün, E., Öztürk, H.I., Yaman, İ.Ö. "Mekanistik-Ampirik ve Geleneksel Beton Yol Tasarım Yöntemlerinin Karşılaştırılması: Afyon-Emirdağ Deneme Kesimi." Teknik Dergi, 31(6), 2020.
7. KGM. BSK Bitüm Sınıfı Seçim Haritaları Kitapçığı. Ankara, 2023.
8. KGM. Karayolu Üstyapı Yönetim Sistemi (ÜYS) Rehberi. Ankara, 2024.
9. THBB. Beton Yollar: Teknik ve Ekonomik Karşılaştırma. Türkiye Hazır Beton Birliği, 2022.
