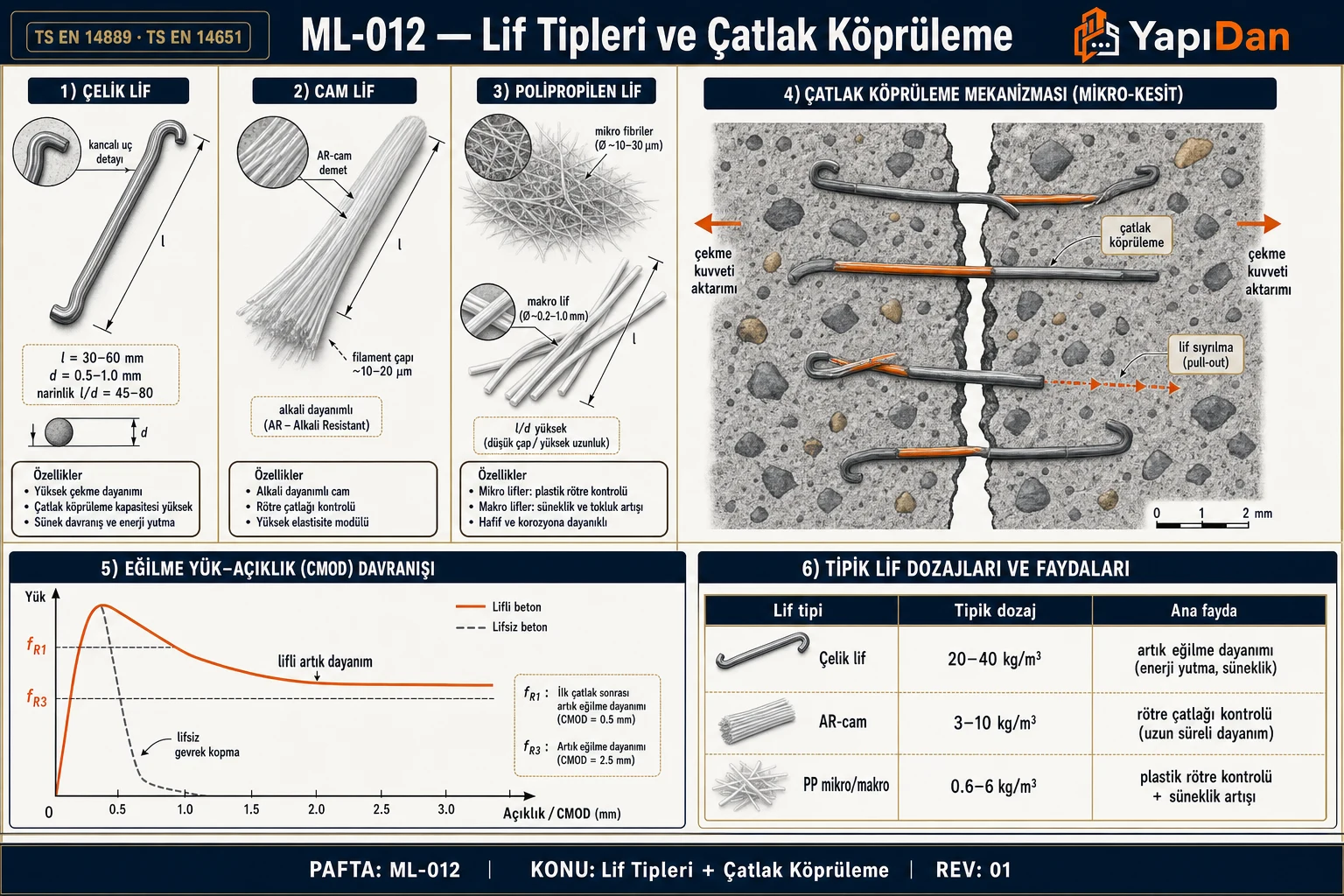

Lifli Beton — Çelik, Cam ve Polipropilen Lif

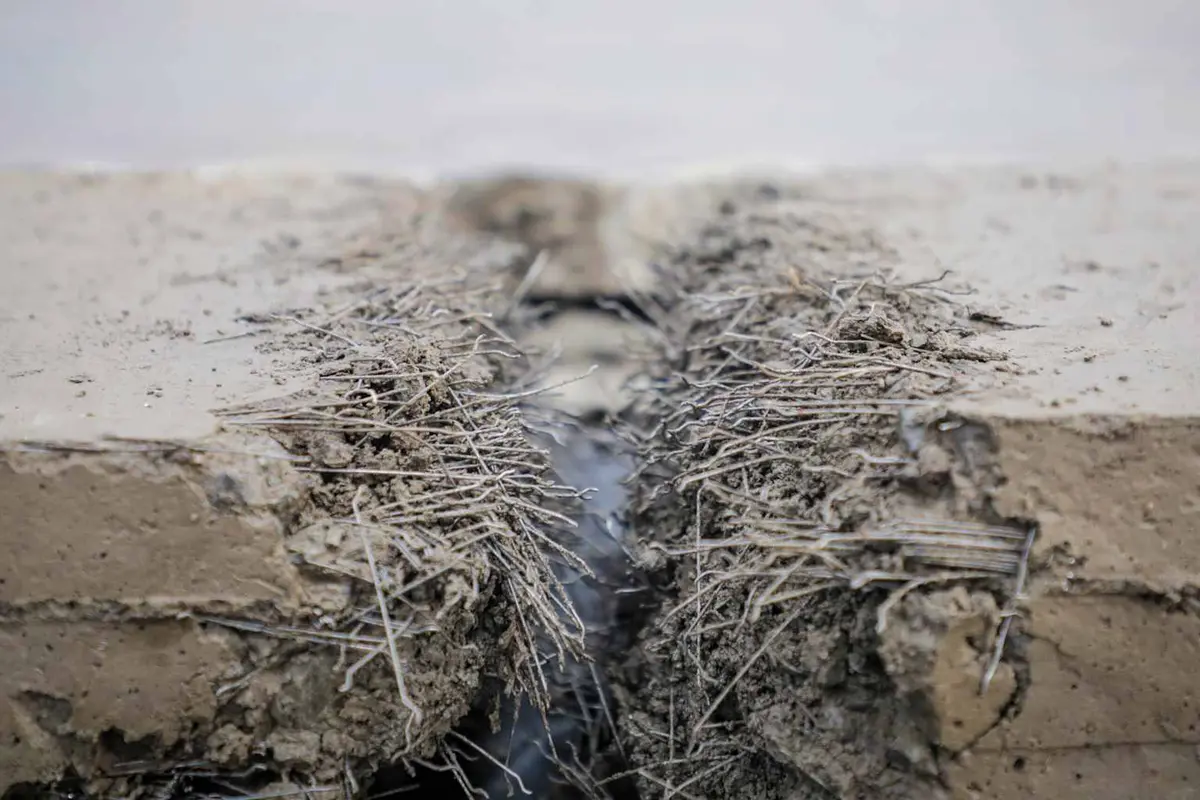

2.1 Artık Çekme Dayanımı ve CMOD Testi

fib MC 2010 kapsamında lifli betonun mekanik karakterizasyonu, TS EN 14651:2005+A1:2007 standardı kapsamındaki çentikli kiriş üç-nokta eğilme deneyine (notched beam 3-point bending test) dayandırılır. Deney numunesi boyutları 150×150×550 mm prizma olup açıklık (span) 500 mm, çentik derinliği 25 mm'dir.

Artık eğilme dayanımı $f_{R,j}$ aşağıdaki ifadeyle hesaplanır (TS EN 14651:2005+A1:2007 Denklem 4):

$f_{R,j} = \frac{3 F_j \cdot l}{2 b \cdot h_{sp}^2} \quad [\text{MPa}]$

Burada:

• $F_j$ = belirli CMOD değerinde ölçülen yük $[\text{kN}]$
• $l$ = açıklık = 500 mm
• $b$ = genişlik = 150 mm
• $h_{sp}$ = çentik üstünden numune üstüne olan yükseklik = 125 mm (çentik derinliği 25 mm için)

Önemli CMOD değerleri:

• $\text{CMOD}_1 = 0{,}5$ mm → $f_{R,1}$ (servis limit durumu — SLS)
• $\text{CMOD}_3 = 2{,}5$ mm → $f_{R,3}$ (nihai limit durumu — ULS)

2.2 fib MC 2010 — FRC Sınıflandırması

Tablo 7: fib MC 2010 — FRC Sınıflandırması

Örnek: "FRC 2.5c" sınıfı → $f_{R1k} \geq 2{,}5$ MPa ve $0{,}9 \leq f_{R3k}/f_{R1k} < 1{,}1$ anlamına gelir.

2.3 Tasarım Post-Crack Çekme Dayanımı

fib MC 2010 Denklem 5.6-4 kapsamında:

Servis limit durumu (SLS) için: $f_{Fts} = 0{,}45 \cdot f_{R1k}$

Nihai limit durumu (ULS) için: $f_{Ftu} = \frac{f_{R3k} - 0{,}5 \cdot f_{R1k}}{3} \geq 0$

Tasarım dayanımı: $f_{Ftud} = \frac{f_{Ftu}}{\gamma_F}$

Burada $\gamma_F = 1{,}5$ (yapısal tasarımda) veya $\gamma_F = 1{,}0$ (performans bazlı yaklaşımda) alınır.

Dikkat: fib MC 2010 Madde 7.7.1.2'ye göre, liflerin konvansiyonel donatının tamamını ikame edebilmesi için özel koşullar sağlanmalıdır; aksi durumda minimum TS EN 14889 uyumlu geleneksel donatı ile kombinasyon zorunludur. TS 500:2000 Madde 7.1 kapsamında Türkiye'de taşıyıcı sistemlerde salt lif kullanımı tartışmalıdır; mühendis sorumluluğundadır.

2.4 Minimum Lif Dozajı (ACI 544.1R-96)

ACI 544.1R-96 Bölüm 3.4'e göre etkin çekme dayanımı katkısı:

$\sigma_f = \eta_0 \cdot \eta_l \cdot V_f \cdot \tau_b \cdot \frac{l_f}{2 d_f}$

Yönelim faktörleri: $\eta_0 = \frac{1}{3} \quad \text{(3D rastgele dağılım)} \quad ; \quad \eta_0 = \frac{1}{2} \quad \text{(2D dağılım)}$

Burada $\tau_b \approx 4{,}0$ MPa (kancalı uçlu çelik lif için ara yüz kayma dayanımı), $\eta_l = 0{,}9$ (kenetlenme verimliliği), $V_f$ = hacim oranı.

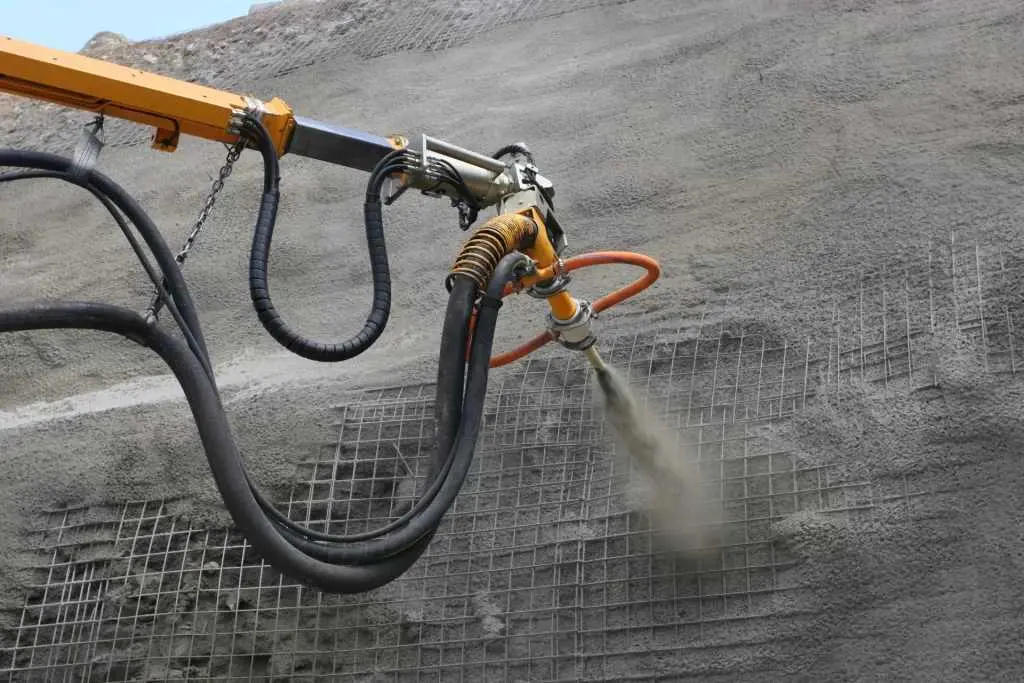

Saha Notu (Türkiye): Türkiye deprem bölgesi haritasına göre yüksek sismik aktivite gösteren bölgelerde (DD-2 deprem düzeyi, PGA > 0,3 g), sanayi zemini ve tünel kaplamalarında minimum 30 kg/m³ çelik lif dozu enerji yutma kapasitesi açısından uygulama pratiğinde önerilmektedir. TBDY 2018 doğrudan FRC tasarım kuralı içermemekle birlikte, güçlendirme uygulamalarında lifli polimer (CFRP/GFRP) ve FRC kullanımı TBDY 2018 Bölüm 15'e atıfla değerlendirilmektedir.

3. Tablo: Lif Karşılaştırması

Tablo 8: Tablo: Lif Karşılaştırması

4. Türkiye'ye Özgü Uygulama Koşulları

4.1 Yasal Zorunluluklar

Tablo 9: Yasal Zorunluluklar

Dikkat (İSG): 6331 sayılı Kanun Madde 17 kapsamında çelik lifli beton yüzeylerinde liflerin bıçak gibi çıkıntı oluşturması (fiber protrusion) ciddi kesik/yaralanma riski yaratmaktadır. Yüzey pürüzsüzleştirme (troweling/power float) ve uygun KKD kullanımı zorunludur. Lif kesik riskine karşı kalın deri eldiven kullanılmalıdır.

4.2 Türkiye İklim Koşulları

Tablo 10: Türkiye İklim Koşulları

Saha Notu: Kütahya gibi karasal-geçiş ikliminde kış döneminde şiddetli don beklenir. Sanayi zemini uygulamalarında hava sürükleyici katkı (air-entraining admixture, TS EN 480-1) kullanımı ve düşük su/çimento oranı (s/ç ≤ 0,45) önerilir.

4.3 Türkiye Zemin Koşulları

Türkiye'de sık karşılaşılan zemin tipleri ve FRC sanayi zeminine etkisi:

• Alüvyon (kıyı ovaları): Yüksek sıkışabilirlik, farklı oturma riski — CBR > 10% sağlanmalı, geotekstil separator kullanımı önerilir.
• Kil / Marn (Ankara çevresi, Konya Ovası): Şişme potansiyeli yüksek — alt temel kalınlığı artırılmalı (200–300 mm).
• Kireçtaşı / Kaya: Yüksek taşıma kapasitesi; granüler alt temel 100–150 mm yeterlidir.
• Volkanik (İç Anadolu, Kapadokya): Genellikle iyi taşıma gücü; özel durum analizleri gerekebilir.

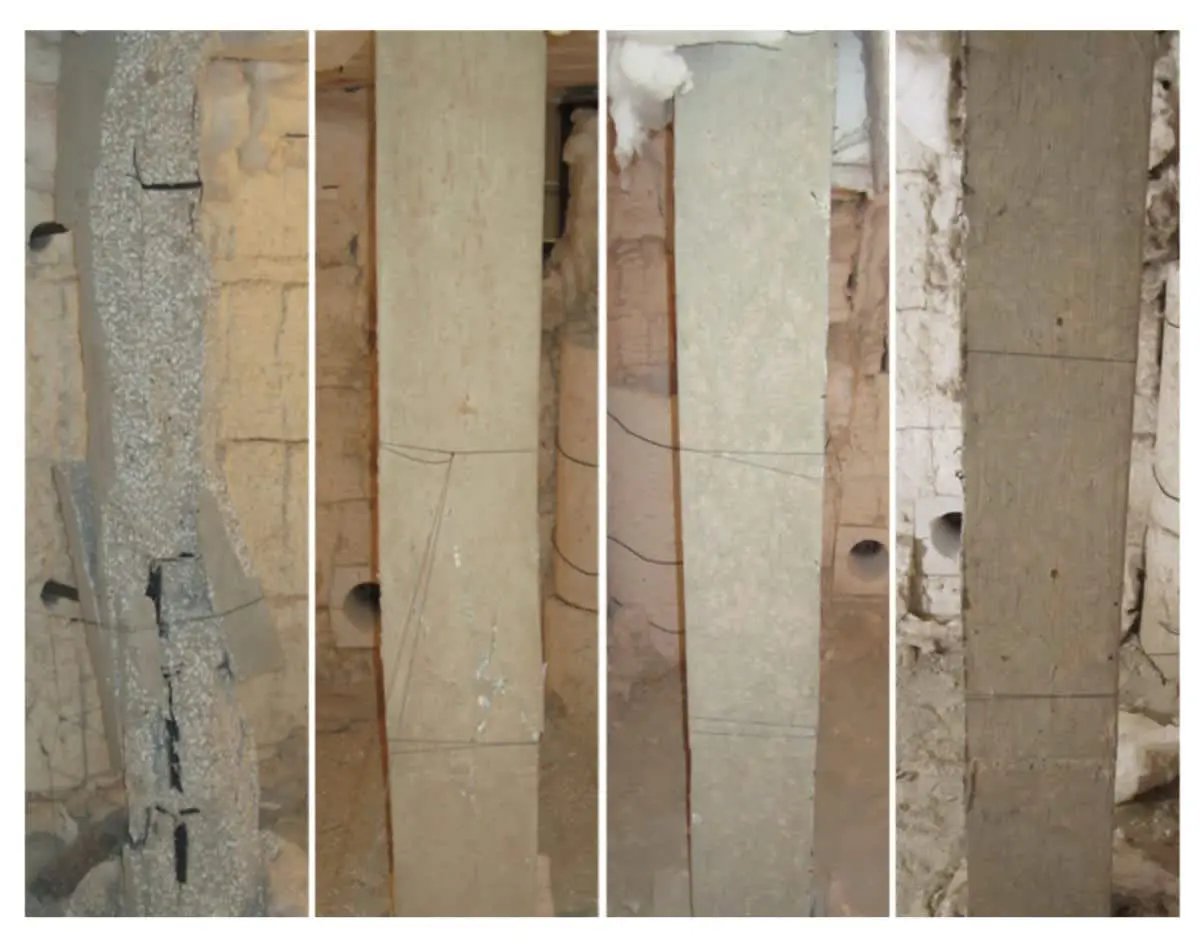

5. Dikkat Edilmesi Gerekenler

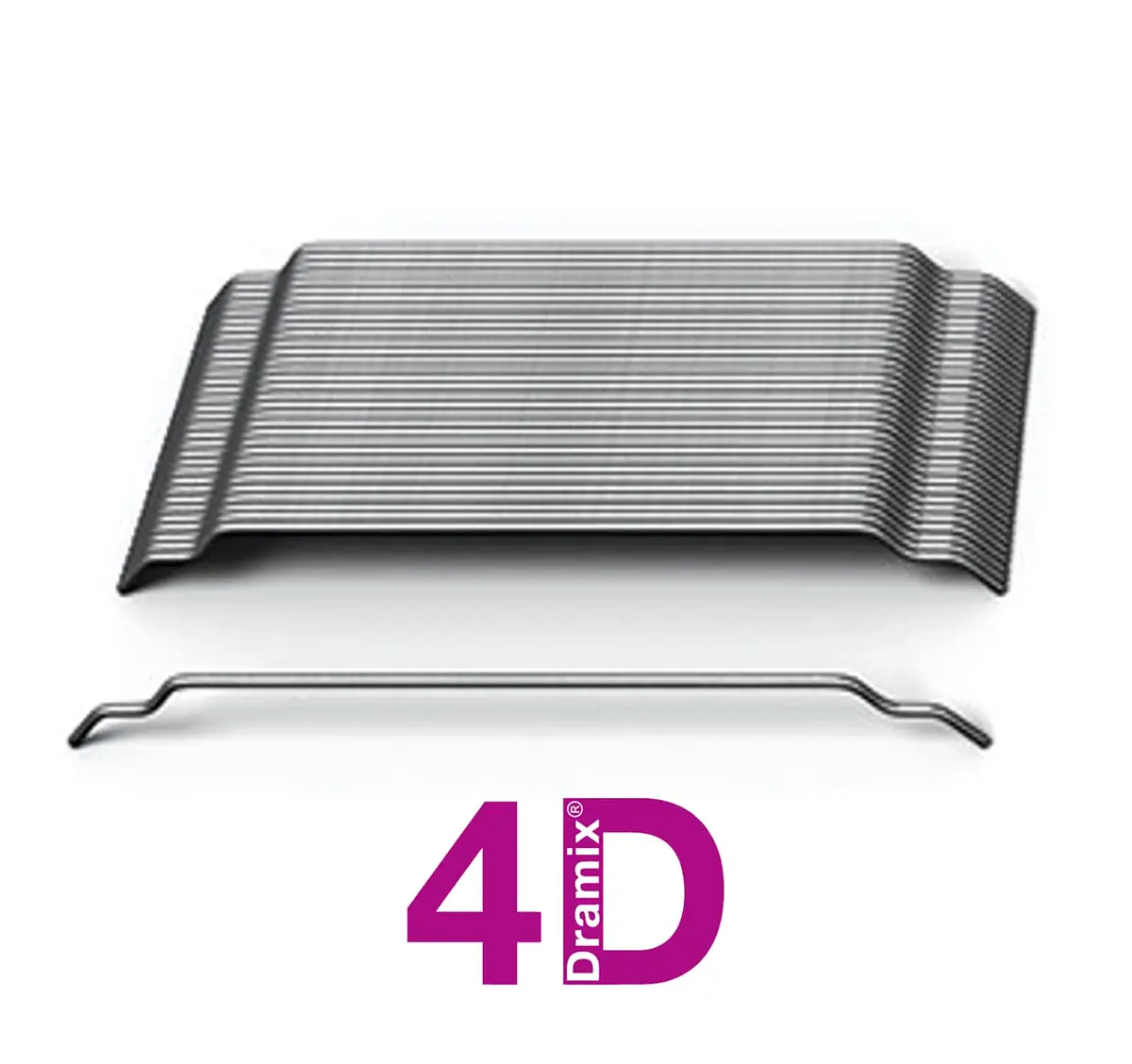

• Balling (Lif Toplanması): Yüksek aspect ratio (>80) çelik lifler karıştırma sırasında top oluşturabilir. Önleme: Çelik lif, kuru agreganın üzerine yavaşça serpilerek karıştırılmalı; direk suya ya da çimento şerbetine eklenip yoğrulmamalıdır. Bantlı (glued bundle) lifler bu riski azaltır (ACI 544.1R-96 Bölüm 3.5).
• Fiber Protrusion (Çıkıntı): Çelik lifli beton yüzeylerinde liflerin bıçak kenarı gibi çıkıntı oluşturması çalışan güvenliği için risk oluşturabilir; 6331 sayılı İSG Kanunu kapsamında güvenli çalışma ortamı sağlamak zorunludur.
• FPC Belgesi: TS EN 14889-1/2:2006'ya göre her lif türü için fabrika üretim kontrolü (FPC) zorunludur; üretici beyanı (DoP) ve CE belgesi temin edilmeli, yapı denetim kuruluşuna (4708 sayılı Kanun) sunulmalıdır.
• Klorür Ortamı: Çelik lifli beton klorür ortamında (deniz yapıları, tünel tuz spreyi, agresif zemin) korozyon riski taşır. 3 mm'den az beton örtüsü (cover) durumunda veya yüksek klorür ortamında galvanizli veya paslanmaz çelik lif kullanılmalıdır (TS EN 14889-1:2006 Madde 4.4; ASTM A820/A820M).

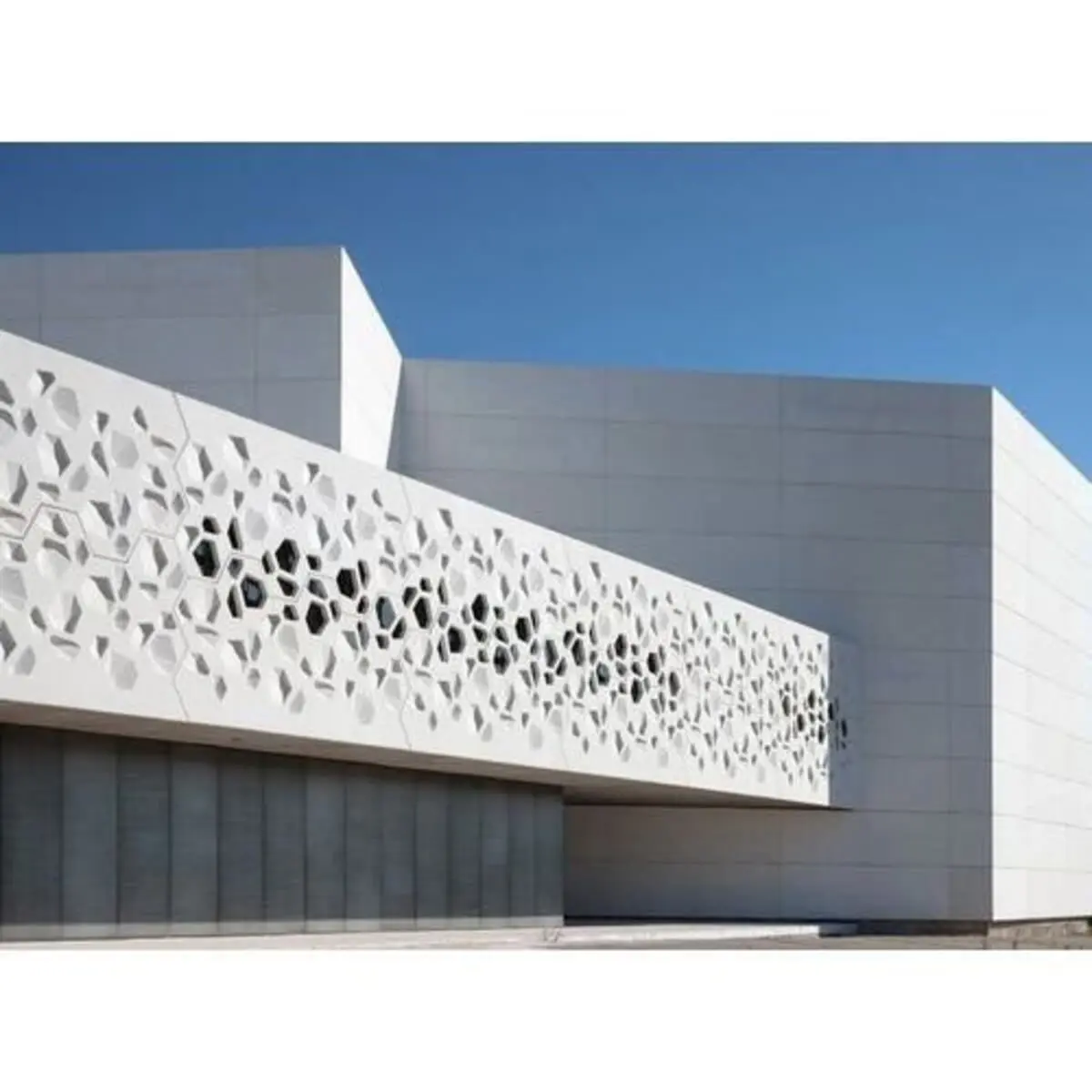

• AR-Cam Lif Kontrolü: E-cam yerine yanlışlıkla kullanılırsa yapısal bütünlük zamanla tehlikeye girer; lif belgesi üzerinde ZrO₂ içeriği mutlaka doğrulanmalıdır (min. %16, TS EN 14649:2005).
• Beton Sınıfı: TBDY 2018 Madde 7.2.5.3 uyarınca taşıyıcı sistemlerde minimum C25/30 kullanılmalıdır. FRC uygulamalarında C30/37 veya üzeri tercih edilmektedir.

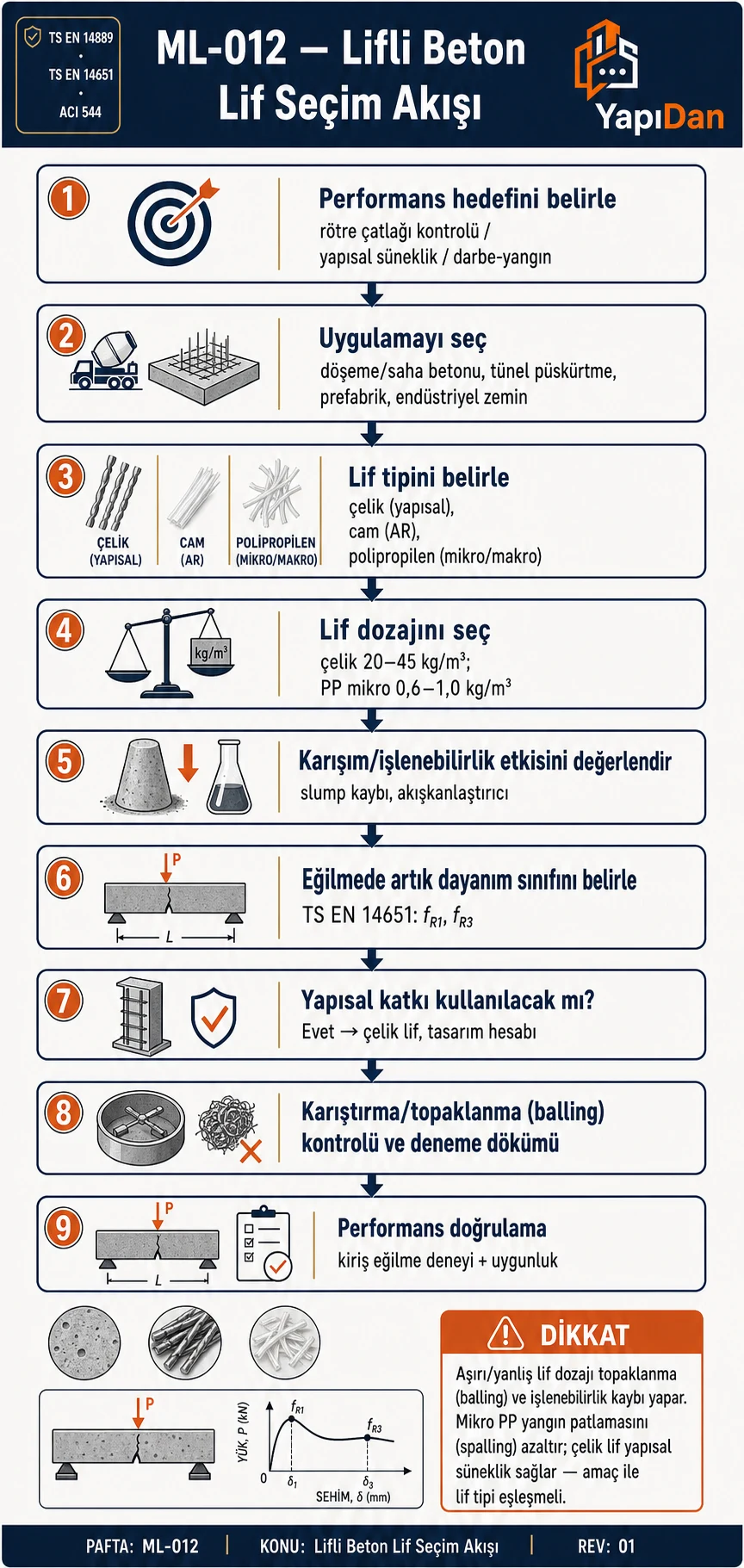

6. Akış Diyagramı — Lif Seçimi ve Tasarım Süreci

Aşağıdaki diyagram, lifli beton proje başlangıcından performans doğrulamasına kadar izlenmesi gereken karar sürecini özetlemektedir.

7. İlgili Standartlar

1. TS EN 14889-1:2006 — Beton Takviyesi için Lifler — Çelik Lifler — Tarifler, Özellikler ve Uygunluk. TSE, Ankara.
2. TS EN 14889-2:2006 — Beton Takviyesi için Lifler — Polimer Lifler — Tarifler, Özellikler ve Uygunluk. TSE, Ankara.
3. TS EN 14651:2005+A1:2007 — Metalik Lifli Beton — Eğilmede Çekme Dayanımının Ölçülmesi (Orantılılık Sınırı, Artık). TSE, Ankara.
4. TS EN 14649:2005 — AR-Cam Lif. TSE, Ankara.
5. TS 500:2000 — Betonarme Yapıların Tasarım ve Yapım Kuralları. TSE, Ankara.
6. TBDY 2018 — Türkiye Bina Deprem Yönetmeliği. Çevre ve Şehircilik Bakanlığı.
7. fib Model Code for Concrete Structures 2010, Bölüm 5.6. fib, Lausanne.
8. ACI 544.1R-96 (Revised 2002) — Report on Fiber Reinforced Concrete. ACI.
9. ACI 544.4R-88 (Reapproved 2009) — Design Considerations for Steel Fiber Reinforced Concrete. ACI.
10. Di Prisco, M. et al. (2013). Fibre reinforced concrete. Materials and Structures, 46, 889–895.
11. Oettel, V., Schulz, M., Haist, M. (2022). Empirical approach for the residual flexural tensile strength of SFRC. Structural Concrete.
12. Berrani, A.M.A., Çağlar, H., Çağlar, A. (2022). Cam Elyaf Takviyeli Precast Beton Cephe Panellerinin Uygulanışı. SMUTGD Dergisi. DOI: 10.51764/smutgd.1122647.
13. Yaprak, H. et al. (2009). Polipropilen Lifli Betonların Yüksek Sıcaklık Sonrası Basınç Dayanımı. Kırıkkale Üniversitesi.
14. KGM 2025/1 Birim Fiyat Listesi — Etüt, Proje ve Çevre Dairesi Başkanlığı.
15. Çevre ve Şehircilik Bakanlığı 2025 Yapı Birim Fiyatları, Yüksek Fen Kurulu.

8. Örnek Problemler

Problem 1 — Kolay 🟢

Soru: Bir çelik lifli beton numunesine (150×150×550 mm prizma, açıklık = 500 mm, çentik derinliği = 25 mm) 3-nokta eğilme deneyi yapılmaktadır. CMOD = 0,5 mm'de ölçülen yük $F_1 = 18{,}5$ kN, CMOD = 2,5 mm'de ölçülen yük $F_3 = 14{,}2$ kN'dir. Bu betonu fib MC 2010'a göre sınıflandırınız.

Veriler:

• $F_1 = 18{,}5$ kN (CMOD₁ = 0,5 mm)
• $F_3 = 14{,}2$ kN (CMOD₃ = 2,5 mm)
• $l = 500$ mm, $b = 150$ mm, $h_{sp} = 125$ mm (çentik = 25 mm)

Çözüm:

Adım 1 — $f_{R,1}$ hesabı (TS EN 14651:2005+A1:2007 Denklem 4):

$f_{R,1} = \frac{3 \times F_1 \times l}{2 \times b \times h_{sp}^2} = \frac{3 \times 18500 \times 500}{2 \times 150 \times 125^2}$

$f_{R,1} = \frac{27{,}750{,}000}{4{,}687{,}500} = 5{,}92 \text{ MPa}$

Adım 2 — $f_{R,3}$ hesabı:

$f_{R,3} = \frac{3 \times 14200 \times 500}{2 \times 150 \times 125^2} = \frac{21{,}300{,}000}{4{,}687{,}500} = 4{,}54 \text{ MPa}$

Adım 3 — Sınıf belirleme (fib MC 2010 Tablo 5.6-3):

$f_{R1k} \approx 5{,}92 \text{ MPa} \geq 4{,}0 \text{ MPa} \Rightarrow \text{Sayısal sınıf: } 4$

$\frac{f_{R3k}}{f_{R1k}} = \frac{4{,}54}{5{,}92} = 0{,}767 \Rightarrow \text{0,7–0,9 arası} \Rightarrow \text{Harf: b}$

Sonuç: Bu beton FRC 4b sınıfına karşılık gelir.

Kontrol: $f_{R3k}/f_{R1k} = 0{,}77 \geq 0{,}5$ → fib MC 2010 Madde 5.6.5 kapsamında yapısal kullanıma uygun (minimum oran 0,5'dir).

Problem 2 — Orta 🟡

Soru: Bir sanayi zemini projesinde C30/37 sınıfı beton ($f_{cm} = 38$ MPa, $f_{ctm} = 2{,}9$ MPa) kullanılacaktır. Kancalı uçlu çelik lif özellikleri: $l_f = 50$ mm, $d_f = 0{,}75$ mm, $\tau_b = 4{,}0$ MPa, $\eta_0 = 1/3$ (3D), $\eta_l = 0{,}9$. Hacim oranı $V_f = 0{,}5\%$ için lif katkı çekme dayanımı $\sigma_f$'yi hesaplayın ve gerçek deneyden elde edilen $f_{R1k} = 2{,}8$ MPa kullanarak ULS tasarım post-crack dayanımını belirleyin.

Veriler:

• $l_f = 50$ mm, $d_f = 0{,}75$ mm → aspect ratio = 66,7
• $\tau_b = 4{,}0$ MPa, $\eta_0 = 1/3$, $\eta_l = 0{,}9$
• $V_f = 0{,}5\% = 0{,}005$ (hacim oranı)
• Deney: $f_{R1k} = 2{,}8$ MPa, $f_{R3k} = 2{,}1$ MPa

Çözüm:

Adım 1 — ACI 544.1R-96 kapsamında lif katkı gerilmesi:

$\sigma_f = \eta_0 \cdot \eta_l \cdot V_f \cdot \tau_b \cdot \frac{l_f}{2 d_f}$

$\sigma_f = \frac{1}{3} \times 0{,}9 \times 0{,}005 \times 4{,}0 \times \frac{50}{2 \times 0{,}75}$

$\sigma_f = 0{,}333 \times 0{,}9 \times 0{,}005 \times 4{,}0 \times 33{,}33 = 0{,}200 \text{ MPa}$

(Not: Bu değer yaklaşık bir kılavuz değerdir; kesin tasarım için TS EN 14651 deney sonuçları kullanılmalıdır.)

Adım 2 — fib MC 2010 ULS post-crack tasarım dayanımı (Denklem 5.6-4):

$f_{Ftu} = \frac{f_{R3k} - 0{,}5 \cdot f_{R1k}}{3} = \frac{2{,}1 - 0{,}5 \times 2{,}8}{3} = \frac{2{,}1 - 1{,}4}{3} = \frac{0{,}7}{3} = 0{,}233 \text{ MPa}$

Adım 3 — Tasarım dayanımı ($\gamma_F = 1{,}5$):

$f_{Ftud} = \frac{f_{Ftu}}{\gamma_F} = \frac{0{,}233}{1{,}5} = 0{,}155 \text{ MPa}$

Adım 4 — SLS artık çekme dayanımı:

$f_{Fts} = 0{,}45 \times f_{R1k} = 0{,}45 \times 2{,}8 = 1{,}26 \text{ MPa}$

Adım 5 — FRC sınıfı:

$f_{R3k}/f_{R1k} = 2{,}1/2{,}8 = 0{,}75 \Rightarrow \text{Harf: b}$ $f_{R1k} = 2{,}8 \text{ MPa} \geq 2{,}5 \text{ MPa} \Rightarrow \text{FRC 2.5b sınıfı}$

Sonuç:

• $\sigma_f = 0{,}200$ MPa (ACI yaklaşımı — referans değer)
• $f_{Ftud} = 0{,}155$ MPa (ULS tasarım dayanımı)
• $f_{Fts} = 1{,}26$ MPa (SLS artık dayanımı)
• Performans sınıfı: FRC 2.5b

Kontrol: $f_{Ftu} = 0{,}233 > 0$ ; Sınıf koşulu: $f_{R3k}/f_{R1k} = 0{,}75 \geq 0{,}5$

Problem 3 — Zor

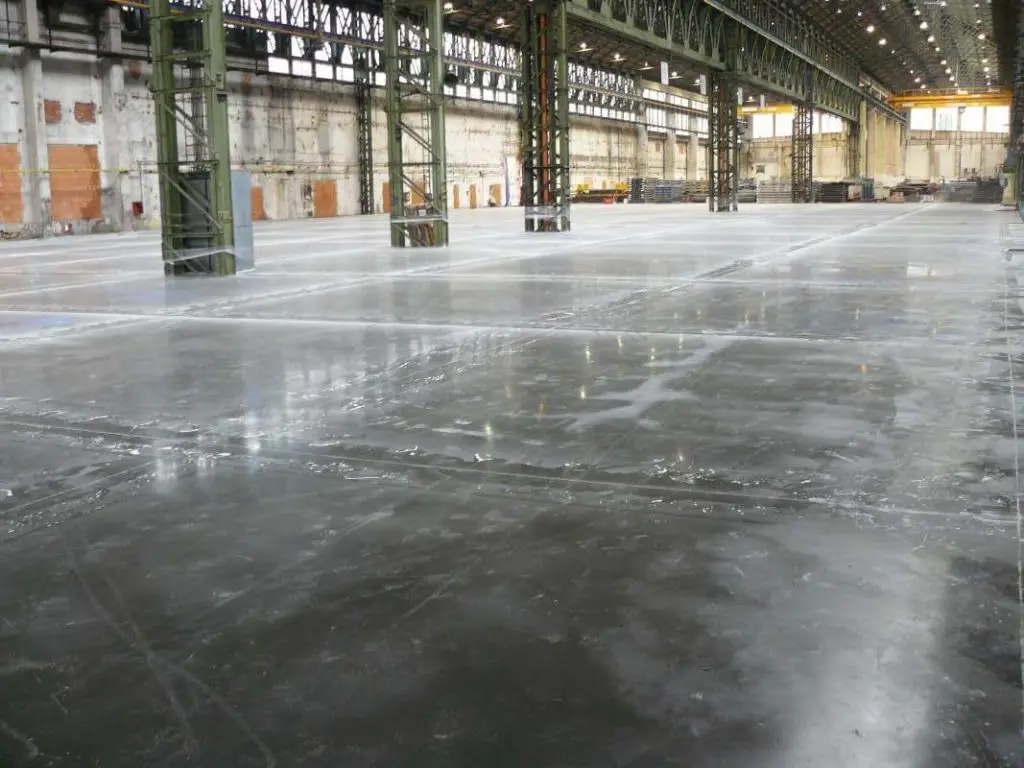

Soru: Bir depo binasının çelik lifli beton zemin döşemesi (slab-on-grade) tasarlanacaktır. Zemin modülü reaktans katsayısı $k = 0{,}04$ N/mm³ (sıkıştırılmış killi zemin, CBR ≈ 8%), konsantrik nokta yük $P = 45$ kN, dinamik büyütme faktörü 1,5 (forklift etkisi), beton sınıfı C30/37, $f_{cm} = 38$ MPa, $f_{ctk,0.05} = 2{,}0$ MPa. FRC performans sınıfı 2.5b ($f_{R1k} = 2{,}5$ MPa, $f_{R3k} = 1{,}9$ MPa) kullanılacaktır. ACI 544.4R-88 yöntemiyle gerekli döşeme kalınlığını bulunuz.

Veriler:

• $k = 0{,}04$ N/mm³
• Tasarım yükü: $P_d = 1{,}5 \times 45 = 67{,}5$ kN
• $f_{ctk} = 2{,}0$ MPa (beton karakteristik çekme dayanımı, TS 500:2000 Tablo 3)
• $f_{R1k} = 2{,}5$ MPa, $f_{R3k} = 1{,}9$ MPa (FRC 2.5b)
• Elastisite modülü: $E_c = 33{.}000$ MPa (C30/37 için TS EN 1992-1-1)
• $\nu = 0{,}2$ (Poisson oranı)
• Güvenlik katsayısı: $\gamma_{cf} = 1{,}5$

Çözüm:

Adım 1 — FRC artık çekme dayanımı ile etkin eğilme dayanımı (ACI 544.4R-88 Denklem 3-3):

$f_{de} = f_{ctk} + f_{Fts} = f_{ctk} + 0{,}45 \cdot f_{R1k}$

$f_{de} = 2{,}0 + 0{,}45 \times 2{,}5 = 2{,}0 + 1{,}125 = 3{,}125 \text{ MPa}$

Adım 2 — İzin verilebilir eğilme dayanımı (ACI 544.4R-88):

$f_{izin} = \frac{f_{de}}{\gamma_{cf}} = \frac{3{,}125}{1{,}5} = 2{,}08 \text{ MPa}$

Adım 3 — Gerekli döşeme kalınlığı (Westergaard yöntemi, yükleme merkez bölgesi — ACI 544.4R-88 Denklem 3-4):

$h = \sqrt[3]{\frac{6 \cdot P_d}{\pi \cdot f_{izin}}} \cdot \left(\frac{1}{\log_{10}(E_c h^3 / 12(1-\nu^2) k)}\right)^{?}$

Westergaard basitleştirilmiş yaklaşımı (interior load, ACI 360R Appendix A):

$M_{max} = \frac{P_d}{4\pi} \cdot \left[1 + \ln\left(\frac{l}{b}\right) - \frac{b}{2l}\right] \approx \frac{P_d}{4\pi} \cdot \ln\left(\frac{l}{b}\right)$

Slab etkin uzunluk (radius of relative stiffness, TS EN 1992-1-1 Annex):

$l = \left[\frac{E_c h^3}{12(1-\nu^2) k}\right]^{0{,}25}$

Adım 4 — İteratif çözüm ($h = 170$ mm deneme):

$l = \left[\frac{33000 \times 170^3}{12(1-0{,}04) \times 0{,}04}\right]^{0{,}25} = \left[\frac{33000 \times 4{,}913 \times 10^6}{0{,}461}\right]^{0{,}25}$

$l = \left[\frac{1{,}621 \times 10^{11}}{0{,}461}\right]^{0{,}25} = \left[3{,}516 \times 10^{11}\right]^{0{,}25} \approx 769 \text{ mm}$

Yük yarıçapı: $b \approx 100$ mm (tekerlekten)

$M_{max} \approx \frac{67{,}500}{4\pi} \cdot \left[1 + \ln\left(\frac{769}{100}\right)\right] = \frac{67{,}500}{12{,}566} \times (1 + 2{,}040) = 5370 \times 3{,}040 = 16{.}325 \text{ N\cdot mm/mm}$

Adım 5 — Gerekli kesit momenti kapasitesi:

$M_r = \frac{f_{izin} \cdot h^2}{6} = \frac{2{,}08 \times 170^2}{6} = \frac{2{,}08 \times 28{.}900}{6} = 10{.}005 \text{ N\cdot mm/mm}$

$M_r < M_{max}$ → $h = 170$ mm YETERSİZ.

Adım 6 — $h = 200$ mm ile tekrar:

$l = \left[\frac{33000 \times 200^3}{0{,}461}\right]^{0{,}25} = \left[\frac{2{,}640 \times 10^{11}}{0{,}461}\right]^{0{,}25} = [5{,}727 \times 10^{11}]^{0{,}25} \approx 869 \text{ mm}$

$M_{max} \approx \frac{67{,}500}{12{,}566} \times \left[1 + \ln\left(\frac{869}{100}\right)\right] = 5370 \times (1 + 2{,}162) = 5370 \times 3{,}162 = 16{.}981 \text{ N\cdot mm/mm}$

$M_r = \frac{2{,}08 \times 200^2}{6} = \frac{2{,}08 \times 40{.}000}{6} = 13{.}867 \text{ N\cdot mm/mm}$

Hâlâ $M_r < M_{max}$ → YETERSİZ (zemin sınıfı CBR ≈ 8% için k değeri artırılmalıdır).

Adım 7 — Sonuç ve öneri: Zemin iyileştirmesi (CBR > 15%, k = 0,06 N/mm³) ile $h = 180$ mm FRC 2.5b döşeme yeterli hale gelebilir. Aksi halde $h = 220$ mm kullanılmalı veya alt temel güçlendirilerek CBR artırılmalıdır.

Sonuç: $k = 0{,}04$ N/mm³ için minimum döşeme kalınlığı h ≥ 200–220 mm (FRC 2.5b ile). Zemin iyileştirmesiyle ($k = 0{,}06$) h = 180 mm'ye düşürülebilir.

Kontrol: Sonuç ACI 544.4R-88 ve fib MC 2010 ilkeleriyle uyumlu; gerçek tasarımda TS EN 14651 onaylı deney verisi kullanılmalıdır.

9. Sık Yapılan Hatalar

1. E-cam lif kullanımı: AR-cam (ZrO₂ ≥ %16) yerine E-cam lif seçilmesi; uzun vadede alkali degradasyonu kaçınılmaz.
2. Doz birimini karıştırmak: Çelik lif dozu kg/m³ (ağırlıkça), cam ve PP lif ise genellikle hacim oranı (%) veya kg/m³ olarak verilir; birim tutarsızlığı hesap hatalarına yol açar.
3. Deney yapılmadan sınıf atamak: TS EN 14651 deneyi yapılmadan üretici beyanına dayanarak $f_{R1k}$ kullanmak güvenlik sorununa yol açabilir.
4. Balling'i fark etmemek: Karışımda lif toplarını fark etmeden beton dökülürse heterojen dağılım nedeniyle beklenmedik performans düşüşleri görülür.
5. Örtü kalınlığını ihmal etmek: Klorür ortamında çelik lifli beton için min. 30 mm örtü sağlanmazsa korozyon başlar ve beton yüzeyinde çatlak ve kabarmalar oluşur.

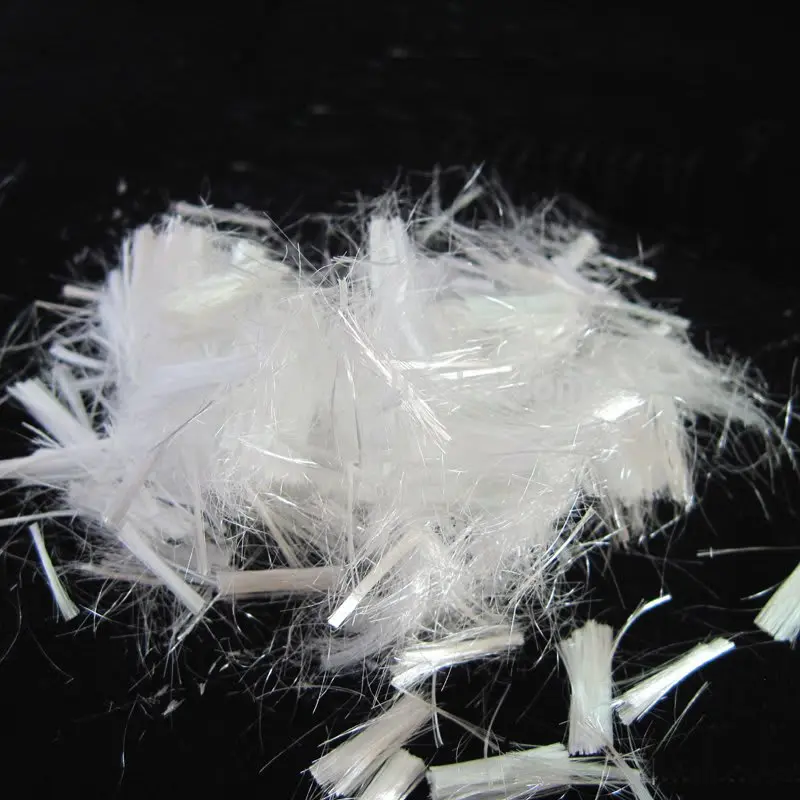

6. PP lif dozunu abartmak: >3 kg/m³ PP mikro lif taze beton işlenebilirliğini ciddi ölçüde düşürür; karma tasarımı yeniden yapılmalıdır.

Parametreler Tablosu
