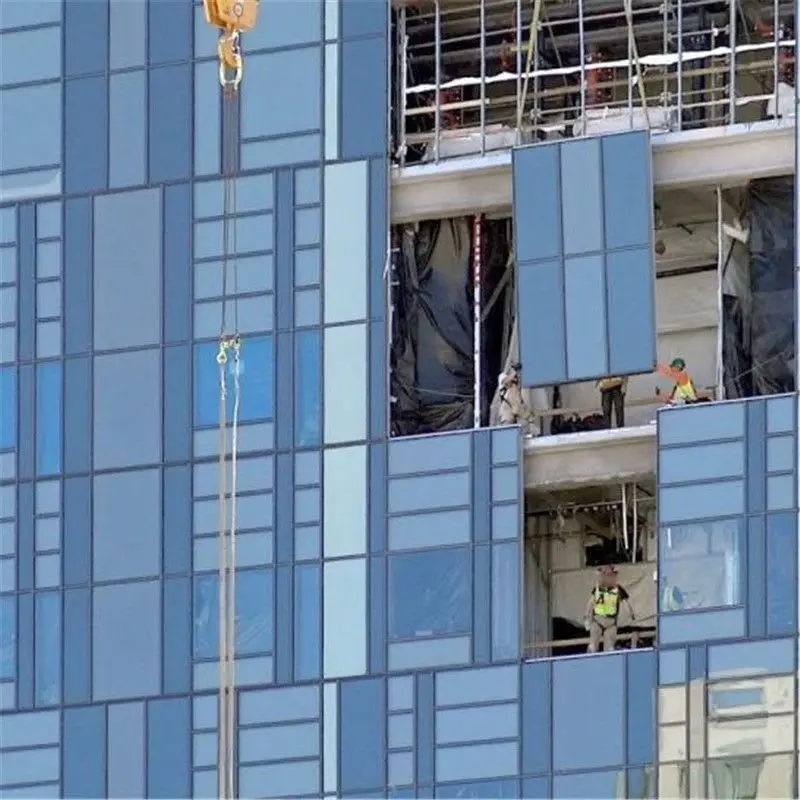

Cam ve Alüminyum Cephe Sistemleri

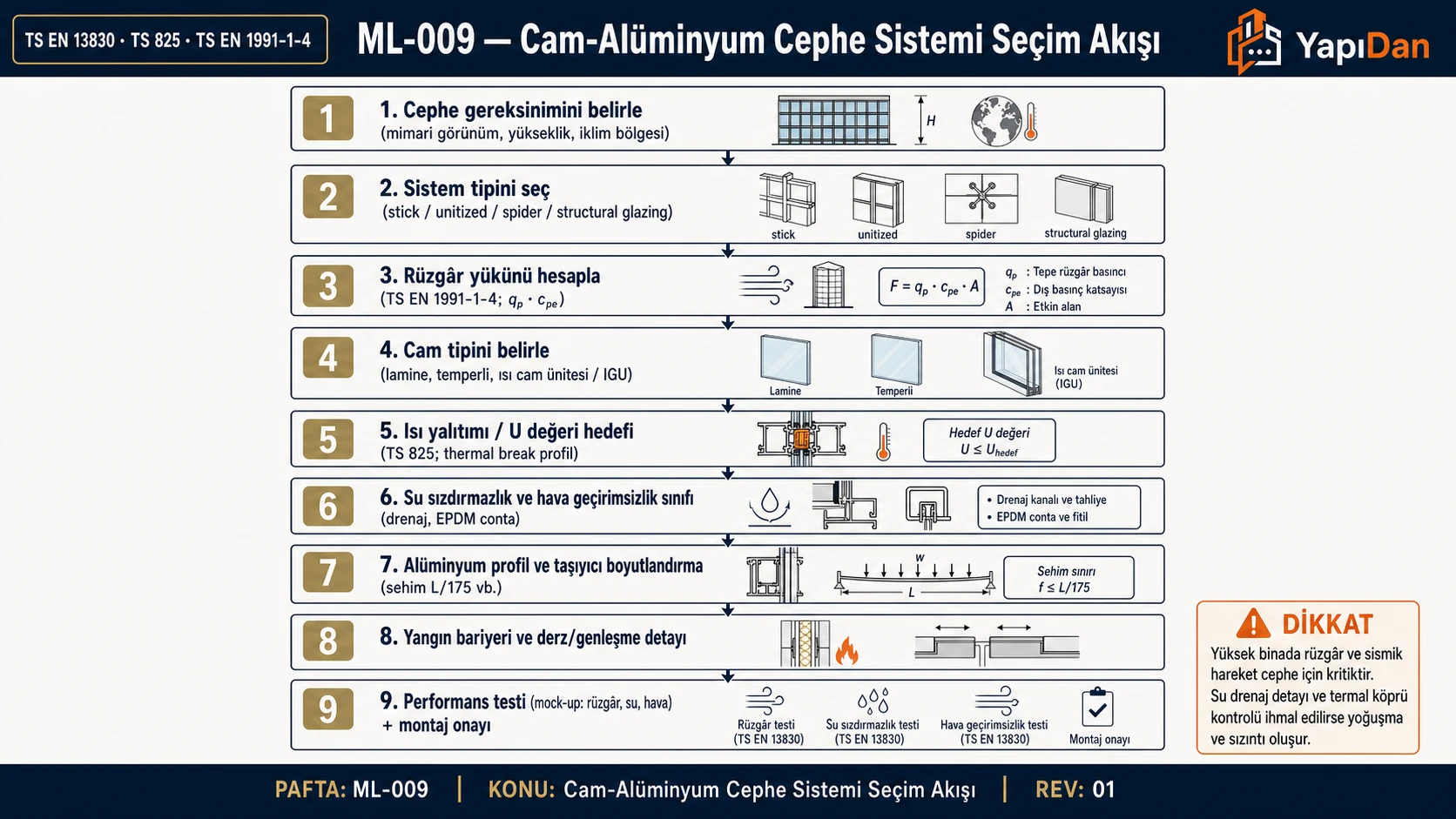

TS EN 13830:2015+A1:2020, giydirme cephe sistemleri için aşağıdaki performans gerekliliklerini tanımlar:

Not: TS EN 13830 kapsamındaki giydirme cepheler, binanın taşıyıcı sistemine katkıda bulunmaz; yalnızca kendi bütünlüğünü ve mekanik stabilitesini sağlar. Cephenin kendi ağırlığı, rüzgâr ve deprem etkileri ankrajlarla taşıyıcı sisteme aktarılır; yapı denetim kuruluşu kullanılan malzeme ve imalatın proje, teknik şartname ve standartlara uygunluğunu 4708 sayılı Kanun'un 2. maddesine göre kontrol eder.

4. Cam Türleri

4.1 Float Cam (Tavlanmış / Annealed)

Yüzey işlemi yapılmamış temel cam. Eğilme dayanımı f_b,k = 45 MPa (karakteristik). Kırıldığında keskin parçalara bölünür.

TS EN 572-2:2004 (Türkiye'de TS EN 572-2 olarak yayımlanmıştır): float cam tanımı ve özellikler.

4.2 Temperli Cam (Fully Tempered / Thermally Toughened)

Float cam 600–700°C'ye ısıtılıp hızla soğutulur. Yüzey basınç gerilmesi oluşturulur. Eğilme dayanımı f_b,k = 120 MPa (EN 12150-1, Türkiye'de TS EN 12150-1 olarak yayımlanmıştır). Kırıldığında küçük, kesiz parçalara dönüşür (güvenlik camı). Delme ve kesme işlemleri temperleme öncesinde yapılmalıdır.

Dikkat: EN 12150-1 temperli camı kırılma parçacık (fragmantasyon) deneyiyle doğrular; yarı temperli camın (TS EN 1863-1) karakteristik eğilme dayanımı (70 MPa) temperli camınkinden (120 MPa) düşüktür, iki ürün birbirinin yerine kullanılmamalıdır.

4.3 Yarı Temperli Cam (Heat Strengthened)

Float camın daha yavaş soğutulmasıyla elde edilir. Eğilme dayanımı f_b,k = 70 MPa (EN 1863-1, Türkiye'de TS EN 1863-1 olarak yayımlanmıştır). Kırıldığında büyük parçalara ayrılır; lamine sistemlerde tercih edilir.

4.4 Lamine Cam (Laminated Glass)

İki veya daha fazla cam katmanı arasında PVB (polivinil butiral) veya SGP (SentryGlas Plus) ara filmi yer alır (EN 14449, Türkiye'de TS EN 14449:2005 olarak yayımlanmıştır). Kırılma halinde parçalar ara filme yapışır; güvenlik ve ses yalıtımı sağlar.

Tipik konfigürasyonlar:

• 6/0,38 PVB/6, 6/1,52 PVB/6 mm
• Yüksek performans: SGP ara katmanı (PVB'den 5 kat daha sert)

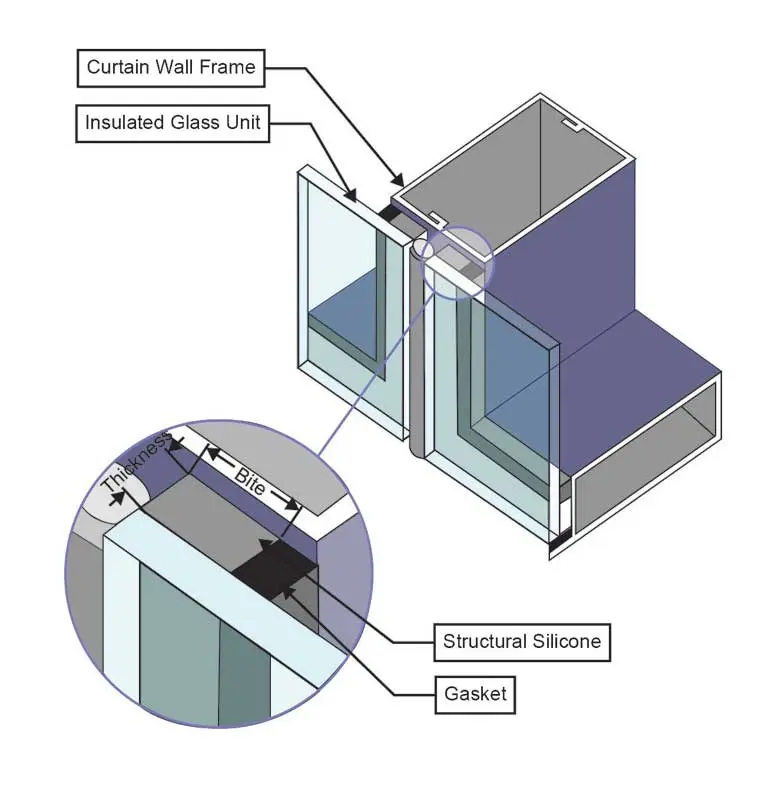

4.5 Isıcam / Çift Cam (Insulating Glass Unit — IGU)

İki veya daha fazla cam tabakası arasında kuru hava veya argon dolu boşluk (12–20 mm). Tipik ısı geçirgenlik katsayısı U_g = 1,1–1,4 W/(m²·K) (TS EN ISO 10077-1).

TS 825 kontrolü: TS 825:2024 pencere (cam + doğrama) için tüm iklim bölgelerinde U_P ≤ 1,8 W/(m²·K) sınırı verir; cam, çerçeve ve ısı köprüsü birlikte hesaplanır. Standart 4+12+4 hava dolgulu ısıcam bu hedef için genellikle yetersiz kalır; Low-E kaplama, argon dolgusu ve ısı köprüsü azaltımı proje özelinde kontrol edilmelidir.

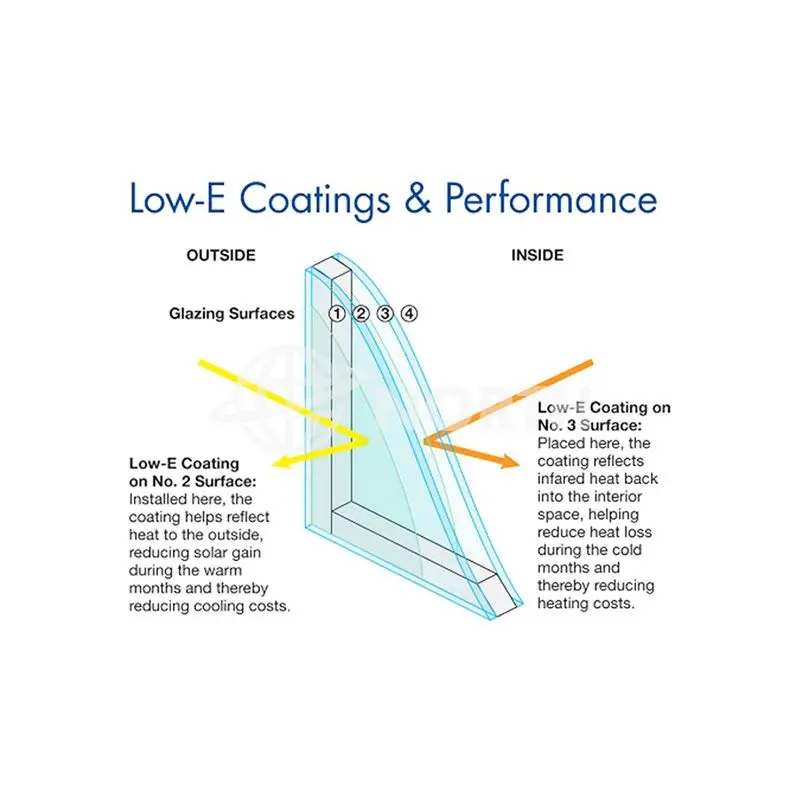

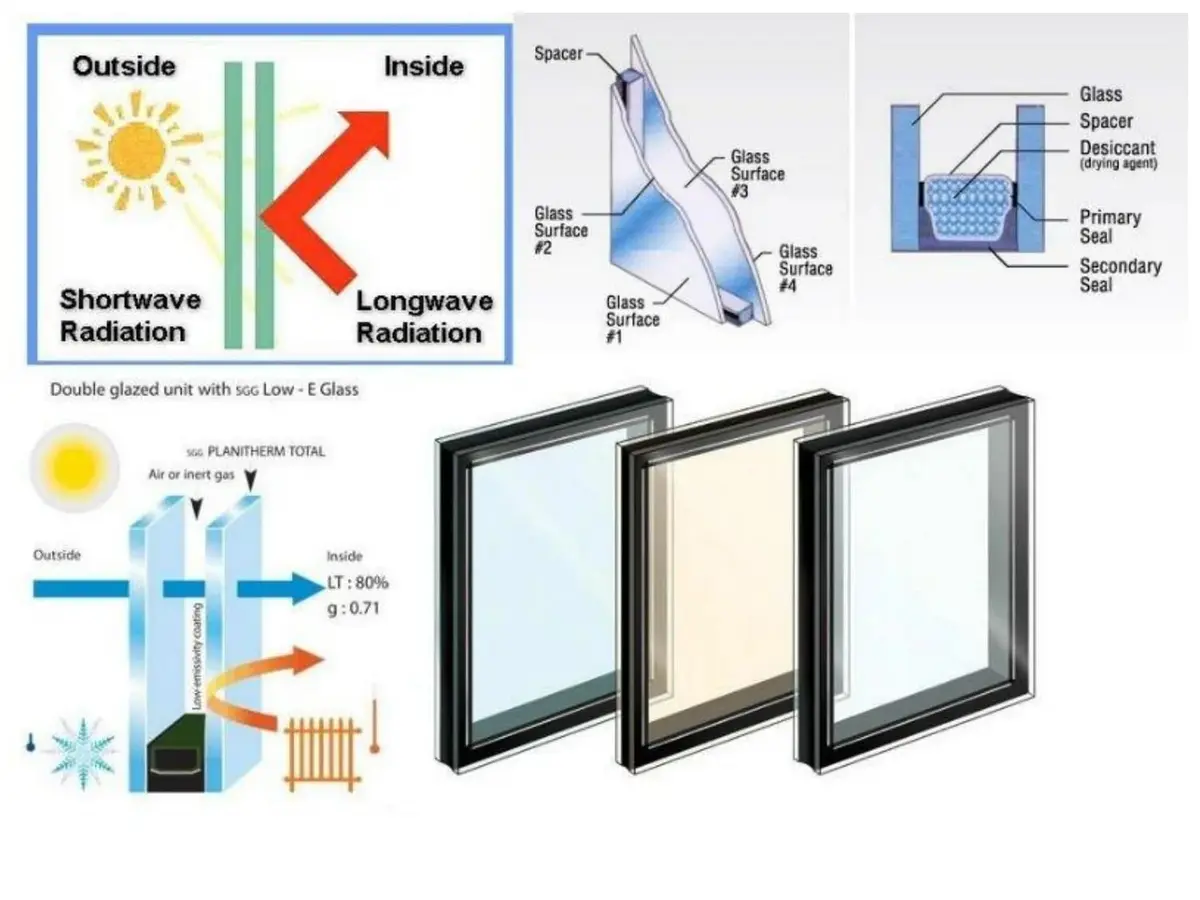

4.6 Low-E (Düşük Emisyonlu) Cam

Metal oksit kaplama (SnO₂, Ag) yüzeye biriktirilir.

4.7 Yangına Dayanıklı Cam

Saha Notu: Binaların Yangından Korunması Hakkında Yönetmelik Madde 27'ye göre dış cepheler, bina yüksekliği 28,50 m'den fazla olan binalarda zor yanıcı, diğer binalarda en az zor alevlenici malzemeden olmalıdır. Derzleri açık veya havalandırmalı giydirme cephe sistemli binalarda cephe ve yalıtım malzemeleri en az zor yanıcı olmalı; cephe elemanlarıyla döşemelerin kesiştiği yerler, alevlerin komşu katlara atlamasını engelleyecek şekilde yalıtılmalıdır.

5. Cam Kalınlığı Hesabı — Rüzgar Yükü

5.1 Rüzgar Basıncı (TS EN 1991-1-4 / TS 498:2021)

TS 498:2021 Çizelge 4 (Yüksekliğe bağlı rüzgar hızı ve emme basıncı — Türkiye geneli için):

Dikkat: Yerel topoğrafik koşullar (tepe, yamaç, deniz kenarı) nedeniyle bu değerler artırılabilir. EN 1991-1-4 (TS EN 1991-1-4:2007) kapsamında detaylı hesap tercih edildiğinde tepe dinamik basınç şu formülle bulunur:

$$q_p(z)=c_e(z)\cdot q_b=c_e(z)\cdot \frac{1}{2}\cdot \rho \cdot v_b^2$$

Tasarım rüzgar basıncı: $w_e=q_p(z)\cdot c_{pe}$

5.2 Cam Eğilme Gerilmesi (EN 13474)

Dikdörtgen, basit mesnetli tek cam plaka için maksimum eğilme gerilmesi:

$${\sigma }_{max}=6\cdot \beta \cdot w\cdot \frac{a^2}{t^2}$$

Burada:

• β = plak moment katsayısı (M_max = β·w·a²; dört kenarı basit mesnetli plak, ν = 0,3, klasik plak teorisi): uzun/kısa kenar oranı 1,0'da β = 0,0479, 1,5'te β = 0,0812, 2,0'de β = 0,1017; oran büyüdükçe 0,125'e yaklaşır
• w = düzlem dışı yük (N/mm²)
• a = kısa kenar uzunluğu (mm)
• t = cam kalınlığı (mm)

Doğrulama koşulu (tavlanmış/float cam, prEN 16612): ${\sigma }_{max}\le f_{g,d}=\frac{k_{mod}\cdot k_{sp}\cdot f_{g,k}}{{\gamma }_{M,A}}$

Temperli ve yarı temperli camda bu değere ön gerilme katkısı k_v·(f_b,k − f_g,k)/γ_M,v eklenir (γ_M,A = 1,8; γ_M,v = 1,2).

5.3 Termal Kırılma Riski

Gölge ve güneş maruziyeti farkı nedeniyle camın sıkıştırılmış kenar bölgelerinde gerilme oluşur. Termal kırılma riski değerlendirmesi için:

• Temperli veya yarı temperli cam kullanımı
• Cam kenar işleme kalitesi (EN 12150-2'ye göre)
• Parapet veya güneş kırıcı gölgesine dikkat

Saha Notu: Türkiye'nin güney ve ege kıyılarında (Antalya, İzmir, Muğla) yoğun güneş radyasyonu sebebiyle termal kırılma riski yüksektir. Cam kenar işleme için minimum KG (Polished Edge) spesifikasyonu tavsiye edilir.

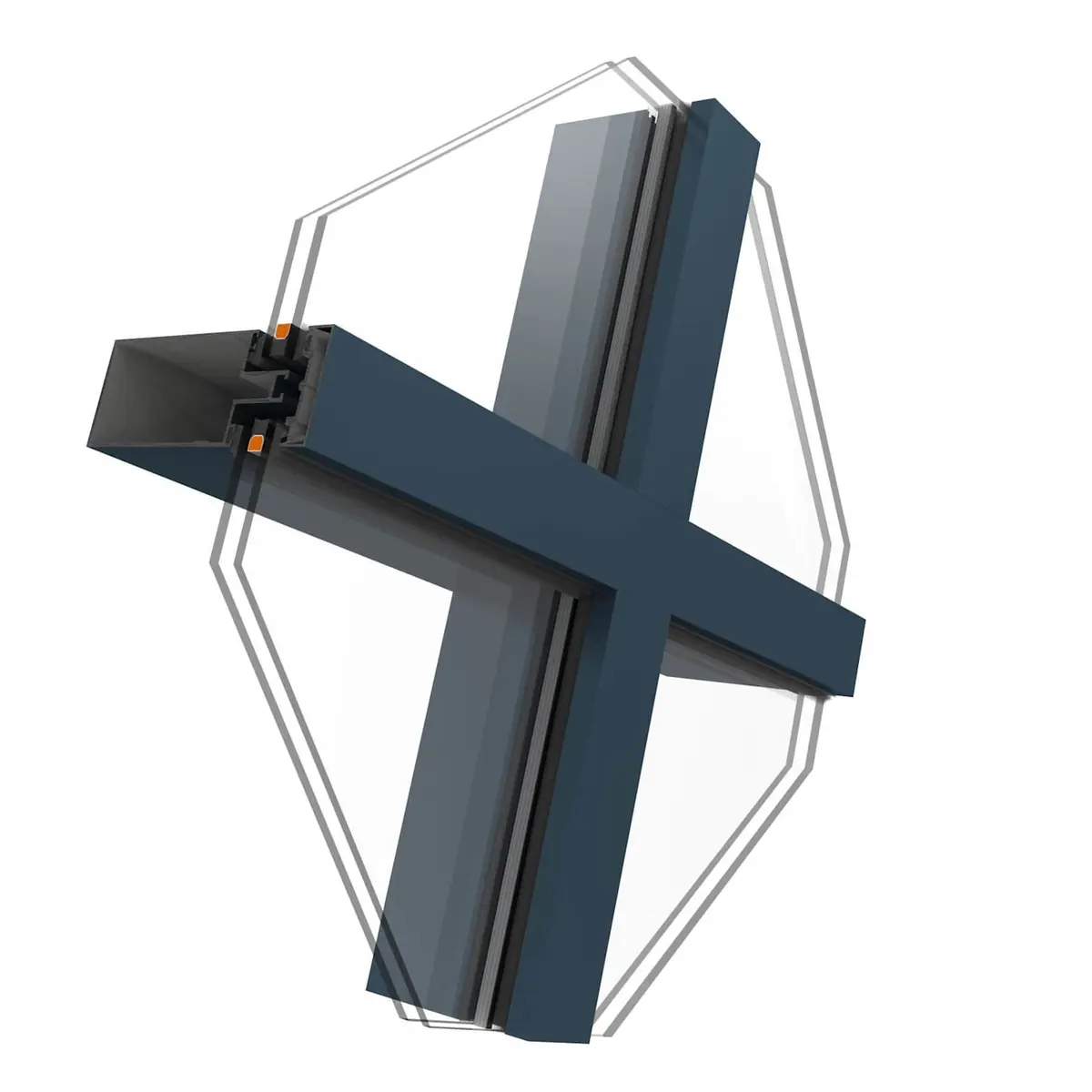

6. Alüminyum Profil Alaşımları

Cephe profilleri için en yaygın kullanılan alaşımlar EN AW-6060 ve EN AW-6063'tür. Her ikisi de AlMgSi grubu ısıl işlemli alaşımlardır.

6.1 Mekanik Özellikler Karşılaştırması

6060, daha iyi ekstrüzyon özelliklerine (daha ince et kalınlığı) sahipken; 6063-T6, daha yüksek mukavemet gerektiren taşıyıcı profillerde tercih edilir.

Dikkat: Taşıyıcı profillerde temper durumu (T5, T6, T66) mekanik değerleri doğrudan etkiler; siparişte alaşım ve temper açıkça yazılmalı, üreticiden EN 755-2 değerlerini gösteren muayene belgesi istenmeli, şüpheli partilerde numuneden çekme deneyi yaptırılmalıdır.

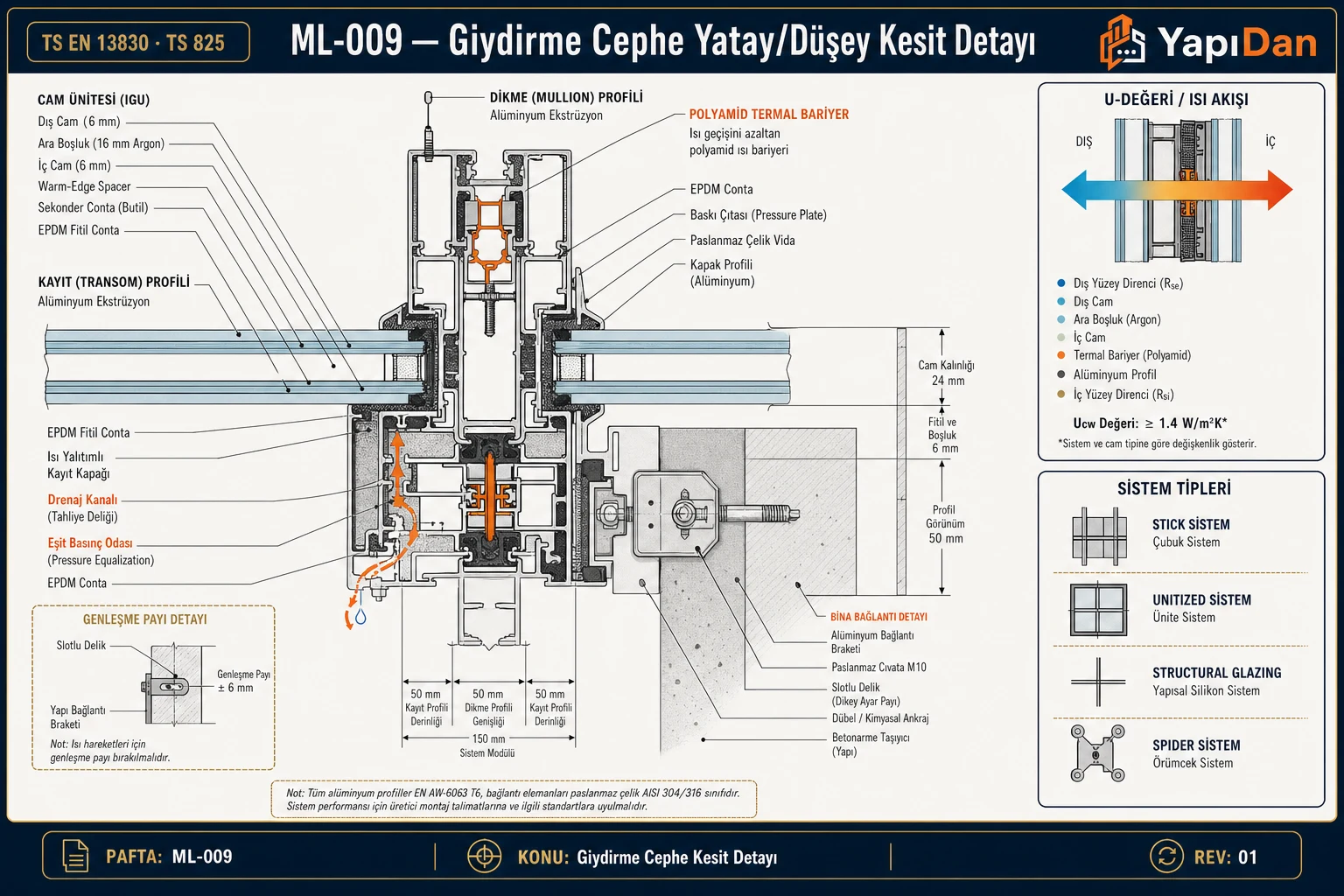

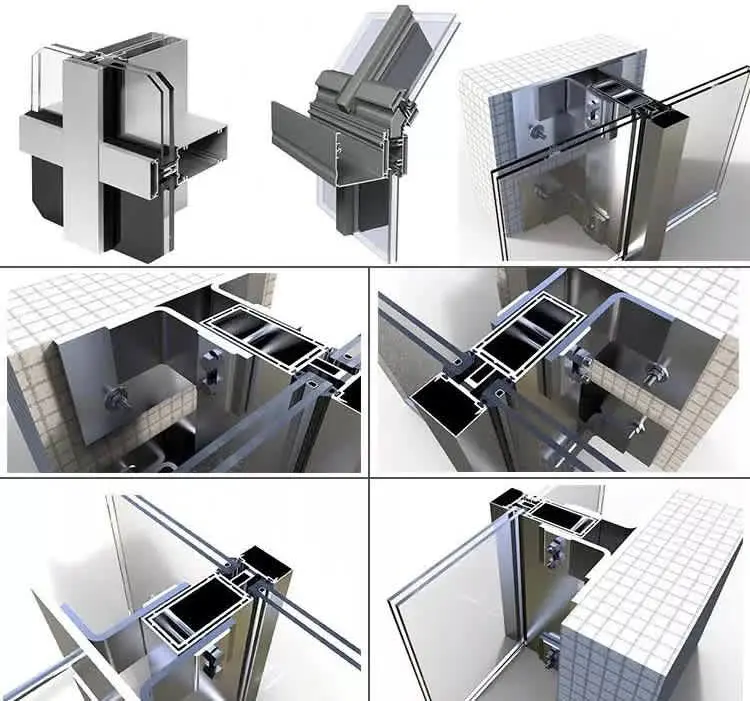

6.2 Termal Köprü Kesme Profilleri (Isı Bariyerli Alüminyum)

Cephe profillerinde ısı kaybını azaltmak için iki alüminyum kısım arasına poliamid (PA 66) ısı köprüsü kesici çubuk yerleştirilir (ekleme yöntemi: crimping). EN 14024:2004 (Türkiye'de TS EN 14024:2005 olarak yayımlanmıştır) kapsamında değerlendirilir.

Temel Özellikler:

• %25 cam elyaf takviyeli PA 66 (λ ≈ 0,3 W/(m·K) — alüminyuma göre ~500× daha düşük)
• 200°C'ye kadar dayanıklı (elektrostatik toz boya fırını öncesi montaj imkânı)
• ısıl genleşme katsayısı alüminyum ile uyumlu (23 µm/m·K)
• I, C, T, Y kesit geometrisi seçenekleri; 14–40 mm yalıtım derinliği aralığı

Saha Notu: TS 825:2024 pencere (cam + doğrama) için tüm iklim bölgelerinde U_P ≤ 1,8 W/(m²·K) sınırı getirdiğinden, ısı bariyersiz alüminyum profille bu değerin sağlanması pratikte mümkün değildir; ısı bariyerli profil ve Low-E ısıcam birlikte seçilir.

7. Akustik Performans

Giydirme cephe sistemleri için ses yalıtımı performansı EN ISO 10140 ve EN ISO 717-1 kapsamında ölçülür.

Saha Notu: Türkiye'de stratejik gürültü haritaları, AB Çevresel Gürültü Direktifi'ni (END) iç hukuka aktaran Çevresel Gürültünün Değerlendirilmesi ve Yönetimi Yönetmeliği kapsamında hazırlanır. Yoğun trafik akslarına bakan cephelerde proje şartnamesi yüksek ses yalıtımı (ör. R_w ≈ 40 dB ve üzeri) isteyebilir; gerekli değer dış gürültü düzeyine göre akustik hesapla belirlenir.

8. Termal Performans (TS 825:2024)

Cephe ısı geçirgenlik katsayısı U_cw (curtain wall), EN ISO 12631 kapsamında hesaplanır:

$$U_{cw}=\frac{\sum A_g\cdot U_g+\sum A_f\cdot U_f+\sum l_{psi}\cdot \psi }{A_{total}}$$

Burada:

• U_g = cam paneli ısı geçirgenliği (W/(m²·K))
• U_f = çerçeve ısı geçirgenliği (W/(m²·K))
• ψ = cam–çerçeve birleşim ısı köprüsü (W/(m·K))
• A_total = toplam cephe alanı (m²)

TS 825:2024 pencere (cam + doğrama) sınırları — il örnekleri:

Not: Yalnızca hava dolgulu klasik ısıcam çözümleri güncel enerji performansı hedeflerini her projede karşılamayabilir. Argon dolgulu ve Low-E kaplı ısıcam seçenekleri, iklim bölgesi ve cephe oranı dikkate alınarak enerji hesabıyla doğrulanmalıdır.

9. Türkiye Koşulları — Deprem Etkisi (TBDY 2018)

9.1 Yapısal Olmayan Eleman Deprem Kuvveti

TBDY 2018 Bölüm 6 kapsamında cephe panoları, mimari elemanlar ve bunların yapıya bağlantıları için deprem hesabı yapılması zorunludur (Madde 6.1.1; DTS=4 binalar hariç). Elemana ya da ankraj grubuna etkiyen eşdeğer deprem yükü TBDY 2018 Denklem 6.1 ile belirlenir:

$$F_{ie}=\frac{m_e\cdot A_{ie}\cdot B_e}{R_e}$$

Bu yük, TBDY 2018 Madde 6.2.3, Denklem 6.5'te verilen alt sınırdan küçük alınamaz:

$$F_{ie}\ge 0,3\cdot m_e\cdot I\cdot S_{DS}\cdot g$$

Burada:

• m_e = elemanın kütlesi (m_e · g = W_e, elemanın ağırlığı, kN)
• A_ie = elemanın bağlandığı katta DD-2 deprem yer hareketi altında etkiyen en büyük toplam ivme; Madde 6.2.2'ye göre yapı hesabından bulunur (doğrusal hesapta Denklem 6.2: A_ie = (R/I)·(2π/T_p)²·u_i)
• B_e, R_e = büyütme ve davranış katsayıları (Tablo 6.1; cephe kaplama panelleri için B_e = 1,0 ve R_e = 1,5, dış duvarlar ve bağlantıları için B_e = 1,0 ve R_e = 2,5)
• I = bina önem katsayısı (Tablo 3.1; ör. hastaneler için 1,5)
• S_DS = kısa periyot tasarım spektral ivme katsayısı (DD-2 yer hareketi için)

TBDY 2018 Bölüm 6, Denklem 6.1 için ayrı bir üst sınır vermez. Bağlantı elemanları bu eşdeğer deprem yüklerini ve yerdeğiştirmeleri karşılayacak kapasitede olmalıdır; sürtünmeden gelen ek kapasite hesaba katılmaz (Madde 6.1.2).

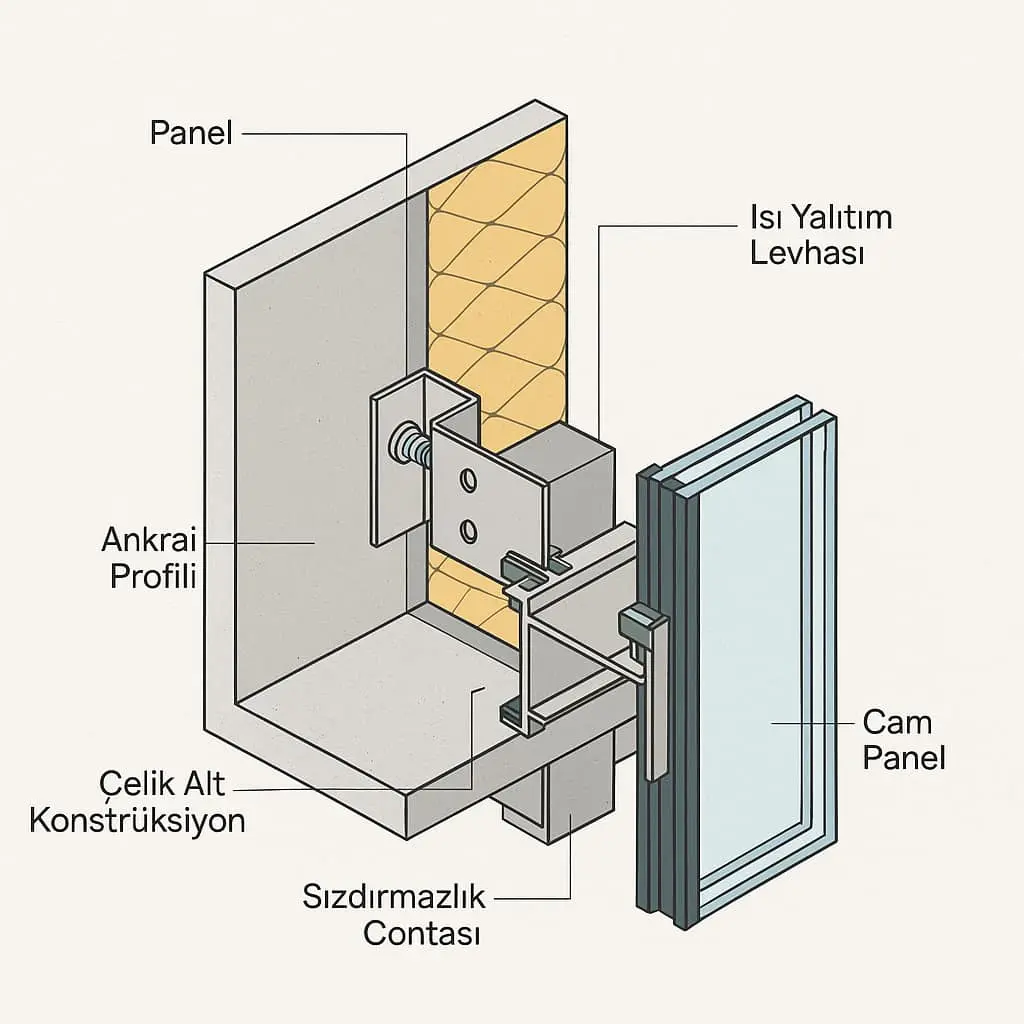

Saha Notu: Ankraj plakaları ve cıvata grupları TBDY 2018 Madde 6.1.2 gereği eşdeğer deprem yüklerini ve yerdeğiştirmeleri karşılayacak kapasitede olmalıdır; betona ankrajın çekme ve kesme kapasitesi çelik kopması, beton koni kırılması, sıyrılma ve kenar kırılması gibi göçme modları için TS EN 1992-4'e göre doğrulanır. Düzlem içi göreli kat ötelemesi de Madde 6.3.2'ye (Denklem 6.6) göre ayrıca kontrol edilir.

10. Hesap Aracı

11. Parametre Tablosu

12. Örnek Problemler

Problem 1 — 🟢 Kolay: Cam Kalınlığı Hesabı (Rüzgar Yükü)

Veriler:

• Bina yüksekliği: z = 20 m → rüzgar hızı v = 36 m/s, q = 0,80 kN/m² (TS 498:2021 Çizelge 4)
• Cam boyutları: 1,20 m × 1,80 m, basit mesnetli 4 kenar
• Cam türü: Float cam
• Basınç katsayısı: c_pe = 0,80 (rüzgar yönünde cephe)

İstenen: Minimum cam kalınlığını belirle.

Çözüm:

Adım 1 — Tasarım Rüzgar Basıncı: $w_e=c_{pe}\cdot q=0,80\times 0,80=0,64{\text{ kN/m}}^2=0,00064\text{ MPa}$

Adım 2 — Plaka Katsayısı (β): Uzun/kısa kenar oranı: 1,80 / 1,20 = 1,5 → β = 0,0812 (dört kenarı basit mesnetli plak, ν = 0,3; 6β = 0,487)

Adım 3 — Tasarım Dayanımı: Float cam: f_g,k = 45 MPa, k_mod = 0,70 (rüzgar, kısa süreli), k_sp = 1,0 (float yüzey), γ_M,A = 1,8 (prEN 16612) $f_{g,d}=\frac{k_{mod}\cdot k_{sp}\cdot f_{g,k}}{{\gamma }_{M,A}}=\frac{0,70\times 1,0\times 45}{1,8}=17,50\text{ MPa}$

Adım 4 — Gerekli Cam Kalınlığı: σ_max = f_g,d → 6·β·w·a²/t² = f_g,d $t=a\cdot \sqrt{\frac{6\cdot \beta \cdot w}{f_{g,d}}}=1200\cdot \sqrt{\frac{0,487\times 0,00064}{17,50}}\approx 1200\cdot \sqrt{1,78\times 10^{-5}}\approx 1200\times 0,00422\approx 5,06\text{ mm}$

Sonuç: Gerekli kalınlık yaklaşık 5,06 mm'dir; bunun üstündeki ilk ticari kalınlık olan 6 mm float cam seçilir. 4 mm ve 5 mm float cam bu yük ve açıklıkta yetersizdir (doğrusal plak teorisiyle 4 mm'de σ = 28,05 MPa, 5 mm'de σ = 17,95 MPa > 17,50 MPa).

Kontrol: 6 mm cam ile gerilme: $\sigma =0,487\times 0,00064\times {\left(\frac{1200}{6}\right)}^2=0,487\times 0,00064\times 40000=12,47\text{ MPa}<17,50\text{ MPa}$

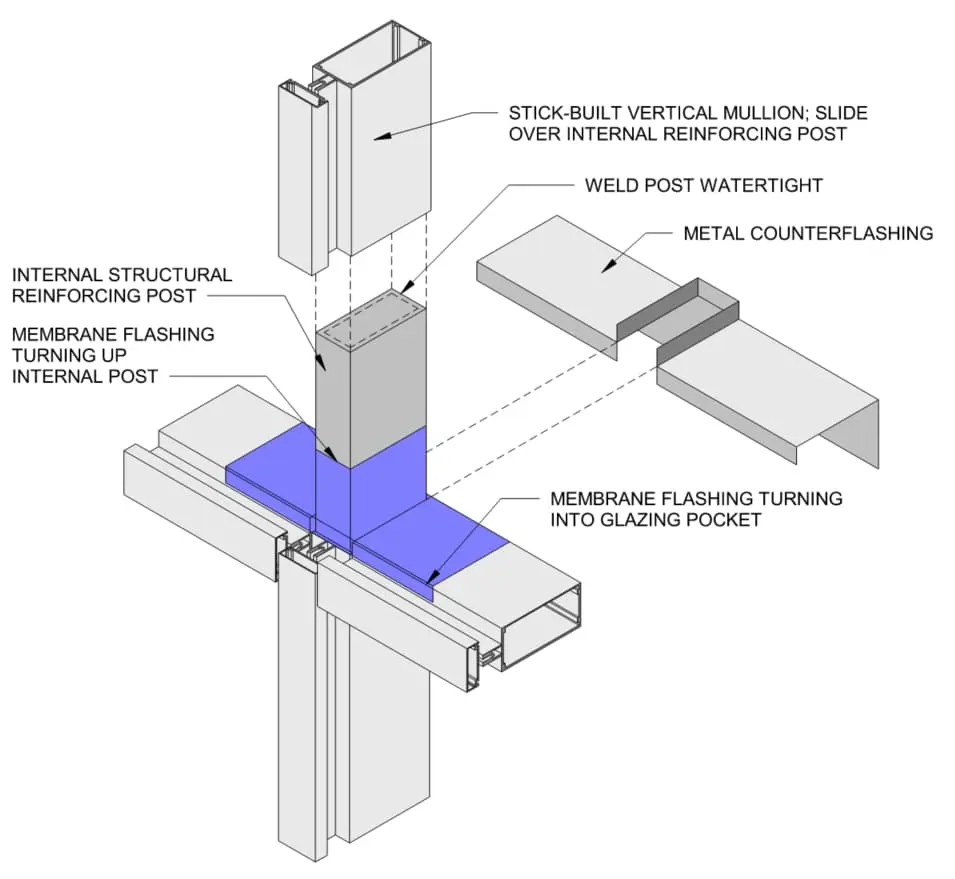

Problem 2 — 🟡 Orta: Düşey Profil (Mullion) Sehim ve Atalet Momenti Kontrolü

Veriler:

• Cephe modülü genişliği (aks aralığı): B = 1,20 m
• Kat yüksekliği (açıklık L): 3 500 mm
• Rüzgar tasarım basıncı: q = 0,80 kN/m² (Bölge II, 20 m yükseklik, TS 498:2021)
• Profil: EN AW-6063-T6 alüminyum mullion
• Profil atalet momenti: I_y = 110 cm⁴ (örnek profil, EN 14024 Metod III)
• E_al = 70 000 MPa

İstenen: Profilin sehim limitini sağlayıp sağlamadığını kontrol et.

Çözüm:

Adım 1 — Çizgisel Yük: $w=q\cdot B=0,80\times 1,20=0,96\text{ kN/m}=9,6\text{ N/cm}$

Adım 2 — Sehim Limiti (EN 13830:2015+A1:2020 uygulamasındaki sınır): L = 3 500 mm; 3 000 < L < 7 500 mm → f_lim = 5 mm + L/300 = 5 + 3500/300 = 5 + 11,67 = 16,67 mm

Adım 3 — Maksimum Sehim (Basit Kiriş, Yayılı Yük): ${\delta }_{max}=\frac{5\cdot w\cdot L^4}{384\cdot E\cdot I}=\frac{5\times 0,96\times 3500^4}{384\times 70000\times 110\times 10^4}$

(SI birimlerinde: w = 0,00096 kN/mm, L = 3500 mm, E = 70 kN/mm², I = 1 100 000 mm⁴)

$${\delta }_{max}=\frac{5\times 0,00096\times 1,5006\times 10^{14}}{384\times 70\times 1,1\times 10^6}=\frac{7,203\times 10^{11}}{2,957\times 10^{10}}\approx 24,36\text{ mm}$$

Sonuç: δ_max = 24,36 mm > f_lim = 16,67 mm — I_y = 110 cm⁴ olan profil sehim sınırını sağlamaz.

Kontrol: Gerekli minimum atalet momenti: $I_{req}=\frac{5\cdot w\cdot L^4}{384\cdot E\cdot f_{lim}}=\frac{5\times 0,00096\times 3500^4}{384\times 70\times 16,67}\times 10^{-4}=160,7{\text{ cm}}^4>110{\text{ cm}}^4$

(1 cm⁴ = 10⁴ mm⁴)

I_y ≥ 161 cm⁴ olan bir profil seçilmelidir; örneğin I_y = 180 cm⁴ ile δ_max = 24,36 × 110 / 180 = 14,89 mm < 16,67 mm olur.

Problem 3 — Zor: TBDY 2018 Cephe Ankraj Deprem Kuvveti Hesabı

Veriler:

• Şehir: İstanbul (Kadıköy), zemin sınıfı ZC
• S_DS = 1,30 (DD-2 deprem yer hareketi, ZC zemin sınıfı; örnek değer)
• Cephe ünitesi ağırlığı (8+16+8 mm ısıcam + alüminyum çerçeve, varsayım): W_e = 0,60 kN/m² × 4,50 m² (modül) = 2,70 kN
• Bina: hastane, BKS = 1, bina önem katsayısı I = 1,5 (TBDY 2018 Tablo 3.1)
• Taşıyıcı sistem: süneklik düzeyi yüksek betonarme çerçeve + boşluksuz perde, R = 7 (TBDY 2018 Tablo 4.1, A15)
• Yapı hesabından (Madde 4.7): hâkim periyot T_p = 0,80 s; ünitenin bağlandığı 4. katta (h_x = 15 m) azaltılmış deprem yükleriyle yatay yerdeğiştirme u_i = 20 mm (örnek değer)
• Mimari eleman türü: cephe kaplama paneli, B_e = 1,0, R_e = 1,5 (TBDY 2018 Tablo 6.1)

İstenen:

1. Kat ivmesi A_ie
2. Eşdeğer deprem yükü F_ie ve alt sınır kontrolü
3. Ankraj başına yatay yük ve rüzgârla karşılaştırma

Çözüm:

Adım 1 — Kat ivmesi (TBDY 2018 Denklem 6.2): $A_{ie}=\frac{R}{I}\cdot {\left(\frac{2\pi }{T_p}\right)}^2\cdot u_i=\frac{7}{1,5}\times 61,69\times 0,020=5,76{\text{ m/s}}^2\approx 0,59g$ ((2π / 0,80)² = 61,69 s⁻²)

Adım 2 — Eşdeğer deprem yükü (TBDY 2018 Denklem 6.1): $F_{ie}=\frac{m_e\cdot A_{ie}\cdot B_e}{R_e}=\frac{0,2752\times 5,76\times 1,0}{1,5}=1,06\text{ kN}$ (m_e = 2,70 / 9,81 = 0,2752 t)

Adım 3 — Alt sınır kontrolü (TBDY 2018 Denklem 6.5): $F_{ie,min}=0,3\cdot m_e\cdot I\cdot S_{DS}\cdot g=0,3\times 1,5\times 1,30\times 2,70=1,58\text{ kN}$ F_ie = 1,06 kN < 1,58 kN → alt sınır belirleyicidir: F_ie = 1,58 kN

Adım 4 — Ankraj yükü ve rüzgârla karşılaştırma: TBDY 2018'in deprem etkisini içeren yük birleşimlerinde (Denklem 4.11–4.12) rüzgâr etkisi yer almaz; ankraj, deprem ve rüzgâr durumları için ayrı ayrı kontrol edilir. Tipik çubuk sistemde ünite başına 2 ankraj (üst–alt) kullanılıyorsa: $F_{ankraj,E}=1,58/2=0,79\text{ kN/ankraj}$ Aynı modüle etkiyen karakteristik rüzgâr yükü 0,80 kN/m² × 4,50 m² = 3,60 kN, yani 1,80 kN/ankraj'dır.

Sonuç: Her ankraja düşen yatay deprem kuvveti 0,79 kN, karakteristik rüzgâr kuvveti 1,80 kN'dir; bu hafif cam–alüminyum ünitede düzlem dışı ankraj tasarımını rüzgâr belirler. Ankraj plakası ve bağlantı cıvataları, iki durumun ilgili yük katsayılarıyla TS EN 1992-4 kapsamında çelik kopması ve beton kırılması göçme modları için kontrol edilmelidir.

Kontrol: TBDY 2018 Madde 6.1.2 — Bağlantı elemanları eşdeğer deprem yüklerini ve yerdeğiştirmeleri karşılayacak kapasitede olmalı, sürtünmeden gelen ek kapasite hesaba katılmamalıdır; düzlem içi göreli kat ötelemesi Madde 6.3.2'ye göre ayrıca kontrol edilir.

13. Sık Yapılan Hatalar

Kaynaklar

1. TS EN 13830:2015+A1:2020 — Giydirme Cepheler Mamul Standardı, TSE
2. EN 12150-1:2015 — Glass in Building — Thermally Toughened Soda Lime Silicate Safety Glass, CEN
3. EN 1863-1:2011 — Glass in Building — Heat Strengthened Soda Lime Silicate Glass, CEN
4. EN 14449:2005 — Glass in Building — Laminated Glass and Laminated Safety Glass, CEN
5. TS EN 1991-1-4:2007+A1:2010 — Eurocode 1: Yapılara Etkiyen Yükler — Bölüm 1-4: Rüzgar Yükleri, CEN/TSE
6. TS 498:2021 — Yapı Elemanlarının Boyutlandırılmasında Alınacak Yüklerin Hesap Değerleri, TSE
7. EN 13474-1:1999 / EN 13474-2:2000 — Glass in Building — Design of Glass Panes, CEN
8. ETAG 002 — Guideline for European Technical Approval of Structural Sealant Glazing Kits, EOTA
9. EN 14024:2004 — Metal Profiles with Thermal Barrier — Mechanical Performance, CEN
10. TBDY 2018 — Türkiye Bina Deprem Yönetmeliği, T.C. Çevre ve Şehircilik Bakanlığı (R.G. 18.03.2018 — 30364 sayılı Mükerrer)
11. TS 825:2024 — Binalarda Isı Yalıtımı Kuralları Standardı, TSE (Yürürlük: 01.04.2025, R.G. 20.02.2025)
12. MSGSU (2024). Alüminyum Giydirme Cephede Panel ve Isıl Performans. Mimar Sinan Güzel Sanatlar Üniversitesi (acikerisim.msgsu.edu.tr)
13. Karamehmet, M.S. (2024). Alüminyum Giydirme Cephede Panel ve Stick Sistem Isı Performansı (Yüksek Lisans Tezi). MSGSU.
14. Cem Özcan (IMO İstanbul, 2022). Cephe Sistemlerinde Ankraj ve Ankraj Plakası Tasarımı. IMO İstanbul Teknik Yayınları.
15. Kimberlain, J. et al. (2022). Advanced Engineering Methods for Structural Silicone. GPD Finland 2022.
16. Avrupa Komisyonu Ortak Araştırma Merkezi (JRC) (2014). Guidance for European Structural Design of Glass Components (JRC86637). publications.jrc.ec.europa.eu
17. İZODER. TS 825:2024 il tabloları (Ankara, Antalya, İstanbul, Erzurum). izoder.org.tr

İlgili Hesaplama Araçları

Bu konuyla ilgili ücretsiz mühendislik hesaplama araçlarımızla ön tasarım ve kontrol yapabilirsiniz:

• Beton Metrajı Hesaplama
• Pas Payı Hesaplama
• İnşaat Demiri Hesaplama

Önemli Mühendislik Uyarısı: Bu içerik yalnızca bilgilendirme amaçlıdır; nihai tasarım, hesap ve uygulama kararları, güncel yönetmelikler ile proje koşulları çerçevesinde yetkili bir inşaat mühendisinin denetiminde alınmalıdır. Sayısal örnekler ve formüller genel mühendislik pratiğini yansıtır; her projenin kendine özgü zemin, yük ve çevre koşulları proje müellifince ayrıca değerlendirilmelidir.
