Özet

Betonarme yapı elemanlarında boyuna donatı oranı $\rho$, kesitin kırılma modunu (sünek / gevrek) belirleyen en temel parametredir. Donatı oranı çok düşük seçildiğinde kesit, ilk çatlama anında ani gevrek kırılma (kritik donatı durumu) gösterir; çok yüksek seçildiğinde ise donatı akmadan beton ezilerek yine gevrek kırılma (denge üstü durum) oluşur. Sünek davranış, her iki uç sınır arasında kalan denge altı bölgeye karşılık gelir ve depreme dayanıklı tasarımın zorunlu koşuludur. TS 500:2000 Madde 7.3, kiriş ve kolonlar için minimum–maksimum sınır değerleri açıkça tanımlamaktadır. TBDY 2018'in ek gereksinimleri (min. C25 beton, min. Ø14 donatı, perde min. 0,0025) deprem ülkesi Türkiye için bu sınırlara üstünlük kazandırır.

Saha Notu: Türkiye'deki mevcut yapı stokunu inceleyen araştırmalar, eski binaların önemli bir kısmında $\rho$ değerlerinin TS 500 minimumunun altında kaldığını ortaya koymaktadır. Yeni yapılarda TBDY 2018 minimum beton sınıfı C25 ve minimum Ø14 çap gereksinimleri denetim sırasında mutlaka kontrol edilmelidir.

Semboller ve Tanımlar

Tablo 1: Semboller ve Tanımlar

1. Teorik Temel — Donatı Oranı ve Kırılma Türleri

1.1 Kırılma Modu Diyagramı

Betonarme kiriş kesitinde donatı oranına bağlı üç kırılma modu tanımlanır:

• Denge altı ($\rho < \rho_b$): Donatı önce akar ($\varepsilon_s \geq \varepsilon_{sy}$), ardından beton ezilir. Sünek kırılma — tasarımda hedeflenen mod.
• Dengeli ($\rho = \rho_b$): Donatı akması ile beton ezilmesi eş anlı gerçekleşir. Gevrek kırılma — yönetmeliklerde yasaktır.
• Denge üstü ($\rho > \rho_b$): Beton, donatı akmadan ezilir. Gevrek kırılma — aşırı donatılı kesit, YASAK.

Dikkat: Kesitin denge üstü donatılı tasarlanması TS 500 Madde 7.3'e göre yasaktır. Mevcut yapıların güçlendirilmesinde bu durum sıklıkla karşılaşılmakta; gevrek kırılma riski nedeniyle deprem hasar tespiti öncelikli yapılmalıdır.

1.2 Dengeli Donatı Oranı Formülü

TS 500:2000 Denklem 7.4'te verilen dengeli donatı oranı $\rho_b$:

$$\rho_b = 0{,}85 \cdot k_1 \cdot \frac{f_{cd}}{f_{yd}} \cdot \frac{600}{600 + f_{yd}}$$

Burada $f_{yd}$ N/mm² cinsinden, $\varepsilon_{cu} = 0{,}003$, $E_s = 2 \times 10^5\text{ MPa}$ alınmaktadır.

Tablo 2: Dengeli Donatı Oranı Formülü

Saha Notu: Türkiye yapı sektöründe C25 ve C30 en yaygın kullanılan beton sınıflarıdır. TBDY 2018 Madde 7.2.4 depremde yük taşıyıcı elemanlarda min. C25 zorunlu kılmaktadır. C30 ve üstü betonlarda $k_1$ değerinin azalması dengeli donatı oranını artırır; ancak maksimum oran her durumda $0{,}85\rho_b$ ve %2 ile sınırlıdır.

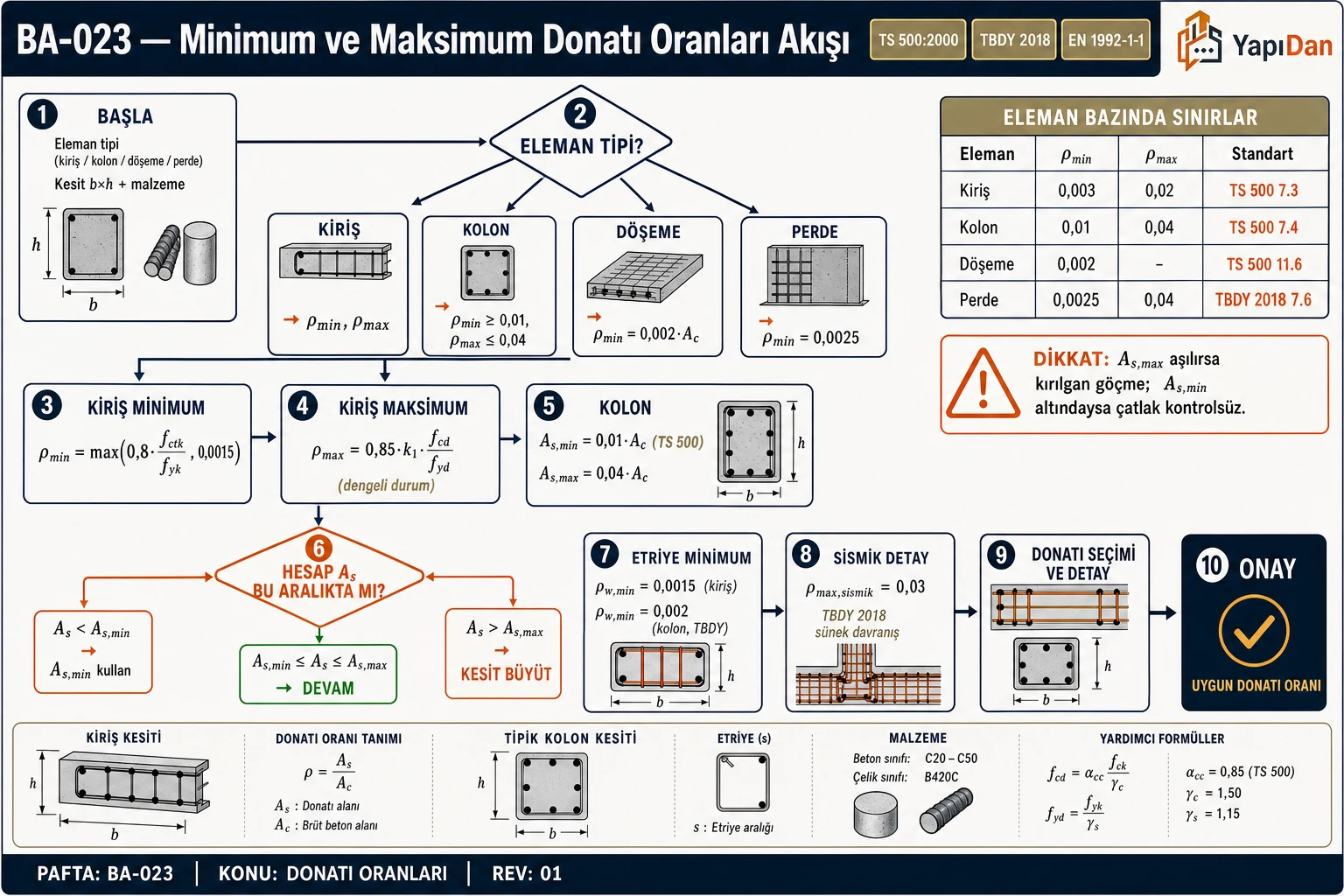

1.3 Donatı Tasarım Süreci — Akış Diyagramı

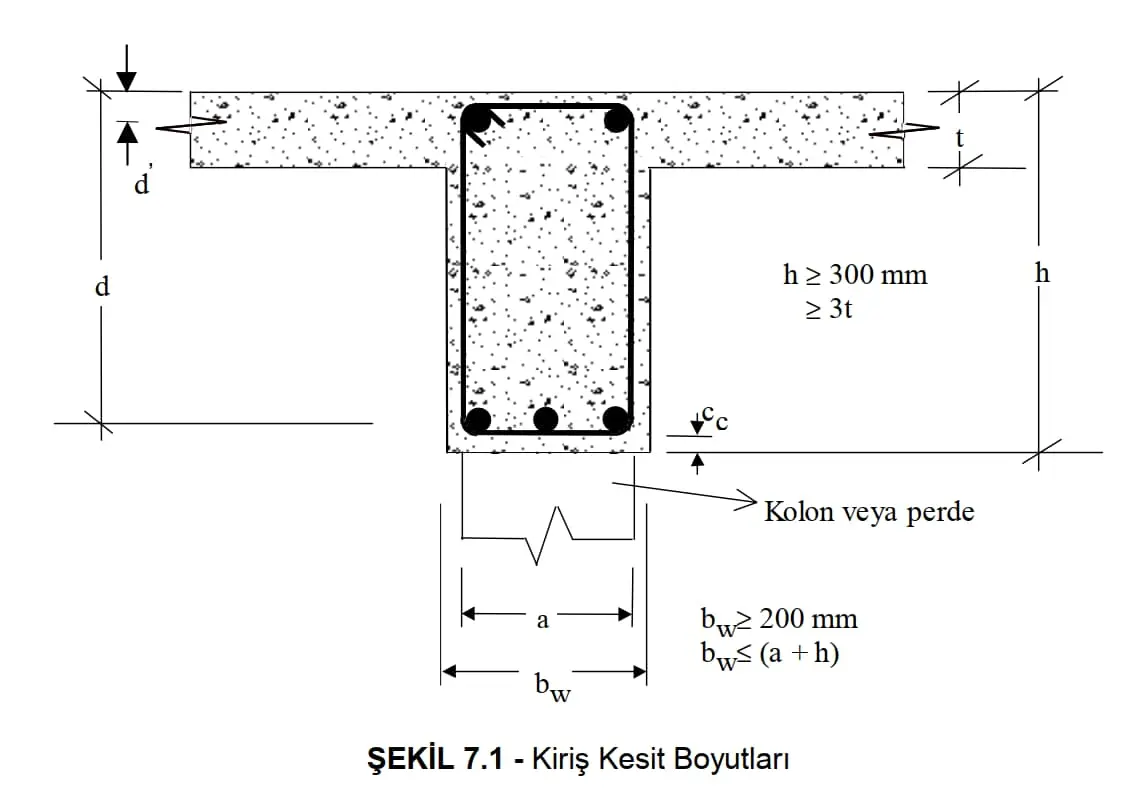

2. Kiriş Donatı Oranları

2.1 Minimum ve Maksimum Sınırlar

Tablo 3: Minimum ve Maksimum Sınırlar

2.2 Tipik Hesap Değerleri — S420a, Çeşitli Beton Sınıfları

Minimum çekme donatısı oranı $\rho_{min}$:

$$\rho_{min} = 0{,}8 \cdot \frac{f_{ctd}}{f_{yd}}$$

Tablo 4: Tipik Hesap Değerleri — S420a, Çeşitli Beton Sınıfları

Not: $f_{ctk} = 0{,}35\sqrt{f_{ck}}$ (TS 500:2000 Tablo 2.3)

2.3 Dengeli ve Maksimum Donatı Oranları

$$\rho_b = 0{,}85 \cdot k_1 \cdot \frac{f_{cd}}{f_{yd}} \cdot \frac{600}{600 + f_{yd}}$$

Tablo 5: Dengeli ve Maksimum Donatı Oranları

Dikkat: TS 500'de $\rho_{max} = 0{,}85\rho_b$ değeri C30 için 0,0209'dur; ancak mutlak üst sınır 0,02'dir. C30 ve üstü betonlarda her iki sınırı da karşılaştırıp küçük olanını almak gerekmektedir.

Saha Notu: Deprem bölgelerinde TBDY 2018 Madde 7.4.4 gereğince kirişin açıklık bölgesindeki alt donatı alanı, mesnet üst donatısının 1/3'ünden az olamaz. Bu kural pek çok şantiyede atlanmakta; bağımsız yapı denetimi sırasında kontrol listesine dahil edilmelidir.

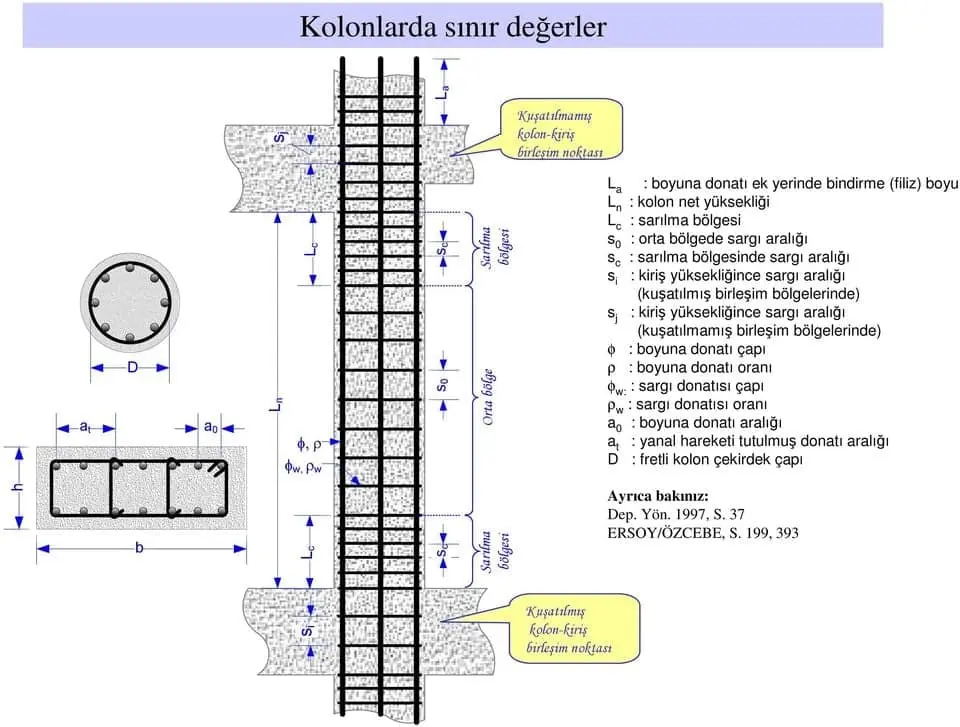

3. Kolon Donatı Oranları

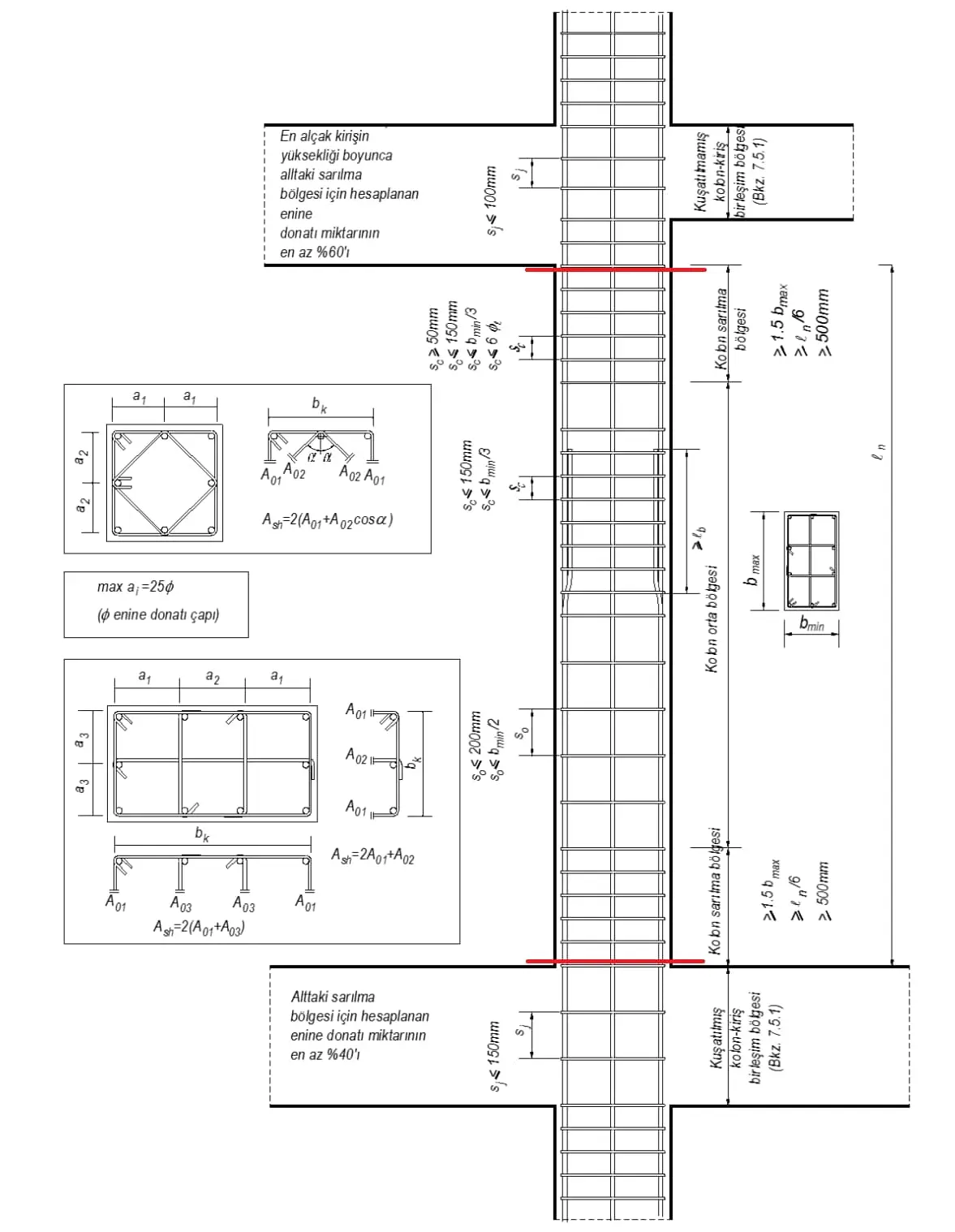

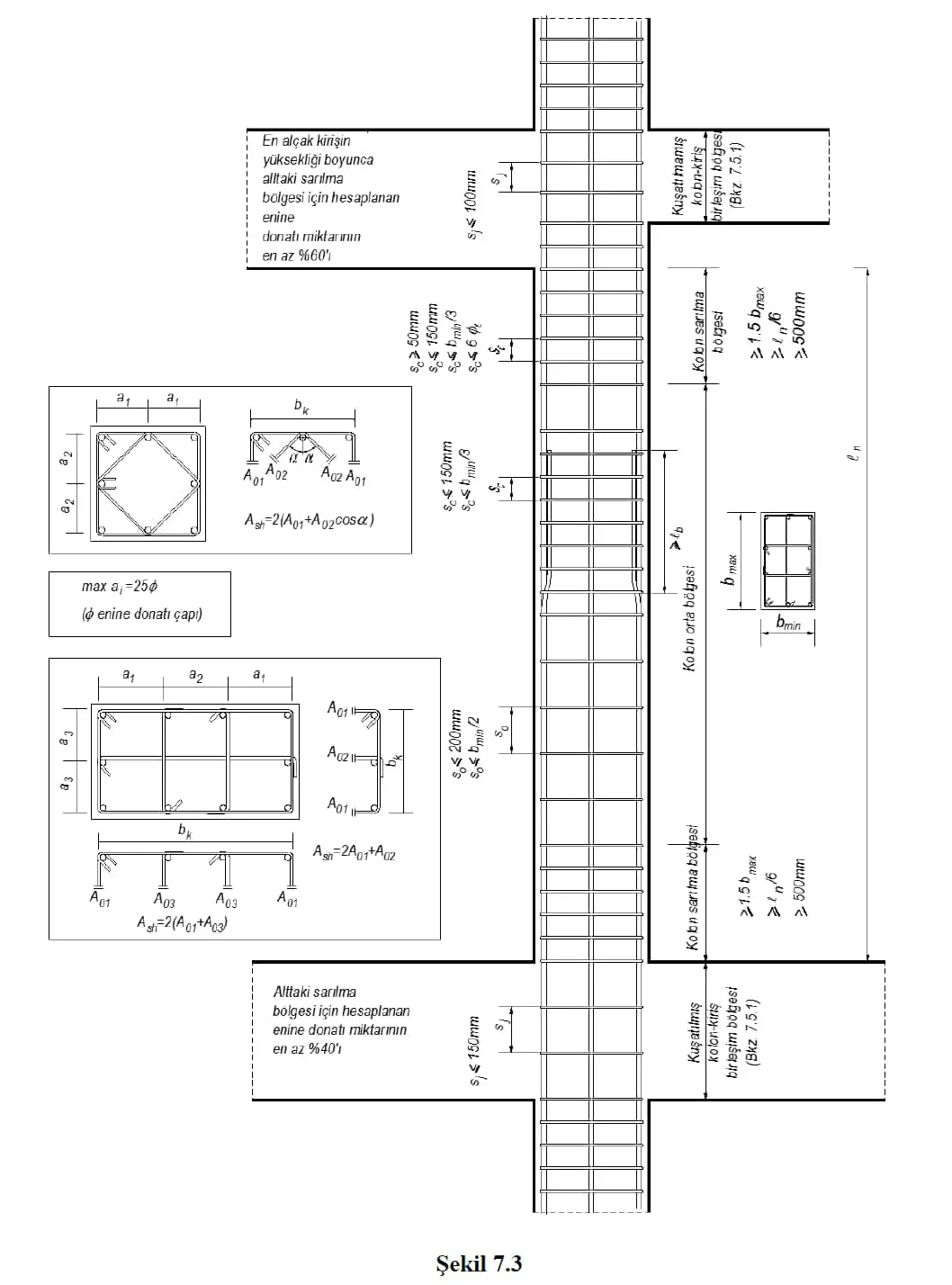

3.1 TS 500 ve TBDY 2018 Gereksinimleri

Tablo 6: TS 500 ve TBDY 2018 Gereksinimleri

Dikkat: TBDY 2018 Madde 7.3.2 TS 500'den daha kısıtlayıcıdır. Minimum Ø14 çap ve minimum C25 beton sınıfı gereksinimleri birlikte sağlanmalıdır. TS 500 ile tasarım yapılırken TBDY ek gereksinimlerini göz ardı etmek, yapı ruhsatı ve denetim sürecinde sorun yaratır.

Saha Notu: Eski betonarme binalarda (1970–2000 dönemi) kolonların önemli bir kısmında S220 (B220) donatı ve C10–C16 beton kullanılmıştır; bu yapılarda $\rho_t$ değerleri %0,4–%0,8 arasında kalmaktadır. Bu binalar 2018 deprem yönetmeliğine göre yetersiz kabul edilir ve güçlendirme kapsamına girer.

4. Döşeme Donatı Oranları

4.1 TS 500 Gereksinimleri

Tablo 7: TS 500 Gereksinimleri

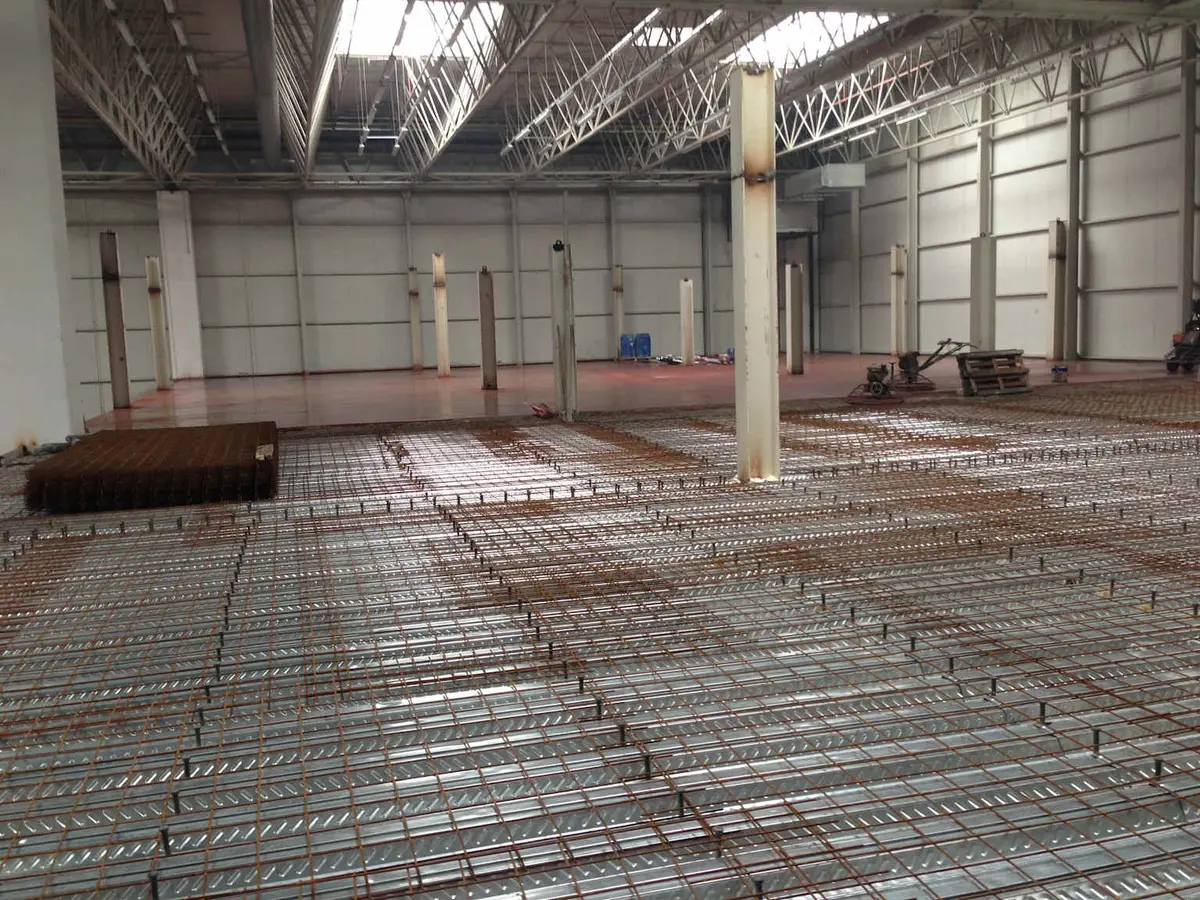

Saha Notu: Türkiye'de hasır donatı kullanımı yaygınlaşmaktadır. Q-188 (Ø8/100×100), Q-335 (Ø8/150×150) ve Q-503 (Ø8/100×200) hasır tiplerinde $\rho$ değerlerinin döşeme kalınlığına ($h = 12$–25 cm) ve faydalı yüksekliğe ($d$) göre ayrıca hesaplanması gerekmektedir. Hasır sertifika belgesi olmayan ürünlerin kullanımına izin verilmez.

Dikkat: Döşemelerde sıcaklık ve büzülme donatısı, ana taşıyıcı donatıya dik yönde mutlaka yerleştirilmelidir. Bu donatının atlanması, diyagonal çatlak ve uzun vadeli büzülme hasarına yol açar.

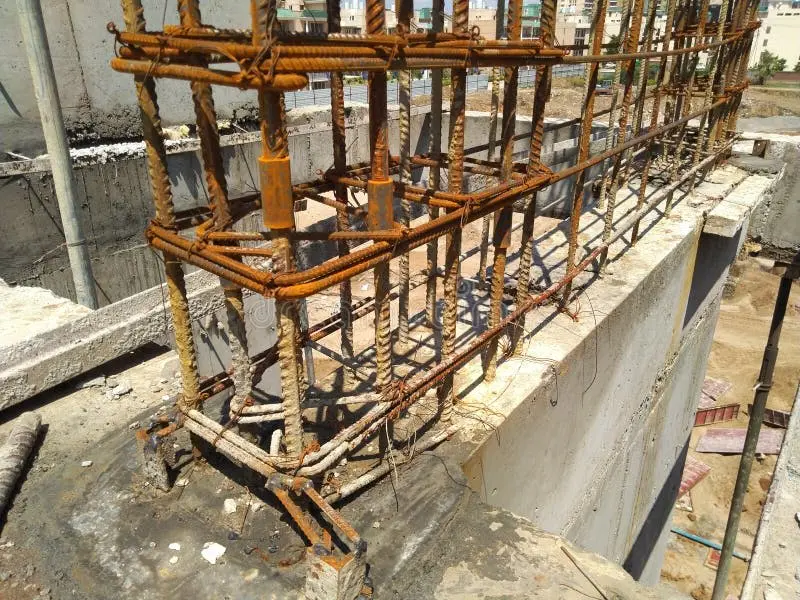

5. Perde (Kesme Duvarı) Donatı Oranları

5.1 TBDY 2018 ve TS 500 Gereksinimleri

Tablo 8: TBDY 2018 ve TS 500 Gereksinimleri

Not: TBDY 2018 Madde 7.6.3.2'nin iki koşulunun birden sağlandığı durumlarda (yatay ve düşey donatı oranı $\geq$ 0,002 ve aralık ≤ 300 mm koşulu), her iki minimum oran 0,002'ye indirilebilir.

Saha Notu: Türkiye'de yüksek depremsellik nedeniyle perde sistemleri çoğu konut projesinde tercih edilmektedir. Perdede üst bölge ve uç bölgesi (TBDY 2018 Madde 7.6.5) sıklaştırılmış etriye/çiroz gereksinimleri gövde bölgesinden farklıdır; çoğu şantiye hatasının bu bölgede oluştuğu gözlemlenmektedir.

Dikkat: TBDY 2018 Madde 7.6.3.1 gereğince perdenin her iki yüzündeki toplam donatı alanı (boyuna + yatay) brüt enkesit alanının %0,25'inden az olamaz. Bu değer TS 500'deki %0,2 değerinden daha kısıtlayıcıdır.

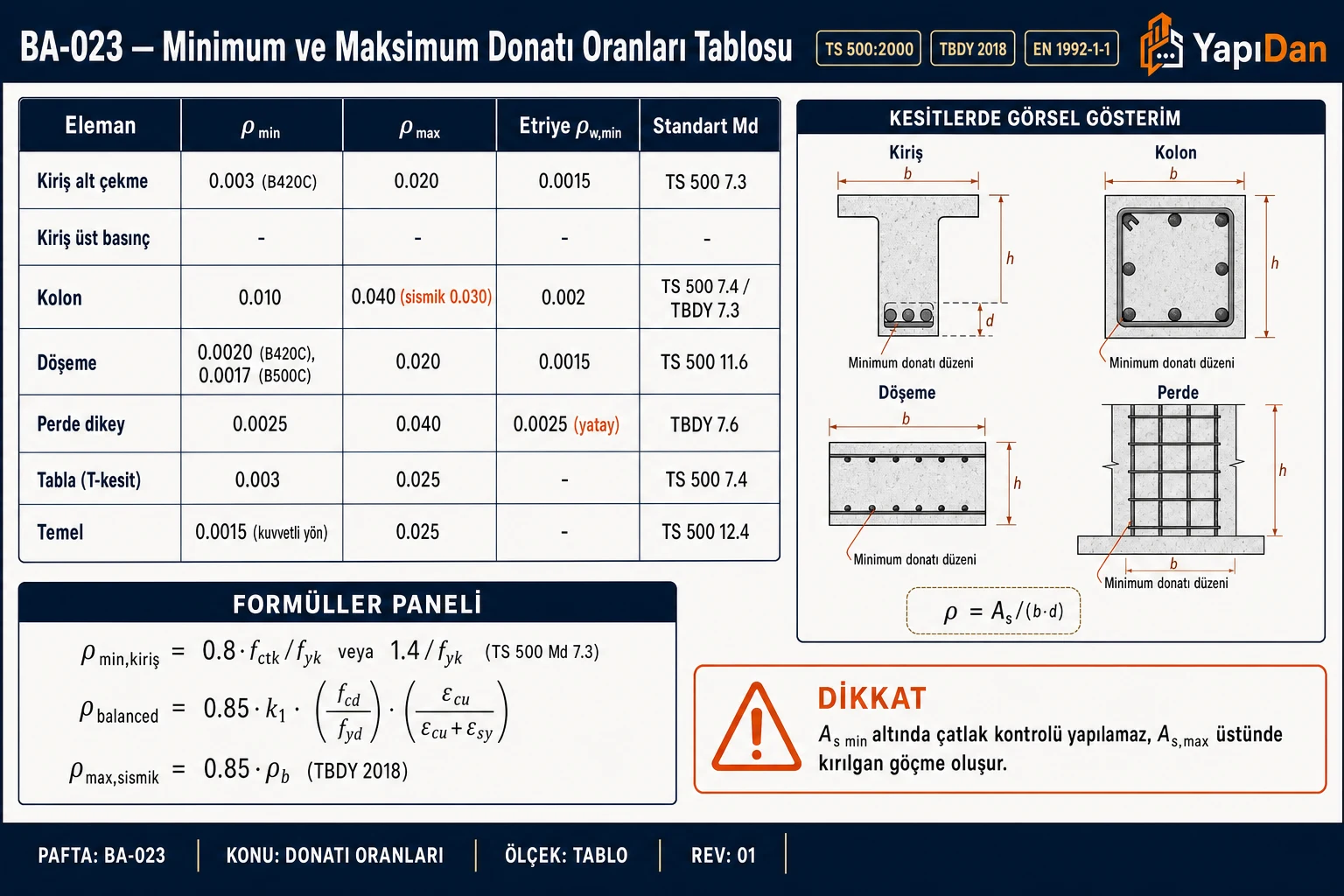

6. Özet Karşılaştırma

Tablo 9: Özet Karşılaştırma

7. Türkiye'ye Özgü Uygulama Koşulları

7.1 Deprem Etkisi ve TBDY 2018

Türkiye, tüm illerin tehlikeli deprem kuşaklarında yer aldığı dünyanın en yüksek sismisiteli bölgelerinden biridir. TBDY 2018'in getirdiği en önemli donatı değişiklikleri:

• Kolon minimum beton sınıfı C16 → C25 (Md. 7.2.4)
• Kolon minimum donatı çapı Ø12 → Ø14 (Md. 7.3.2)
• Perde minimum boyuna/yatay donatı oranı 0,002 → 0,0025 (Md. 7.6.3.1)
• Sarılma bölgesi etriye koşulları belirgin biçimde sıkılaştırılmıştır (Md. 7.4.5.2)

Tablo 10: Deprem Etkisi ve TBDY 2018

$\rho_{max}$ 0,02 mutlak üst sınırı geçemez.

7.2 Yasal Çerçeve

• İmar Kanunu No. 3194: Tüm yapıların yürürlükteki standartlara uygunluğunu zorunlu kılmaktadır.
• Yapı Denetimi Kanunu No. 4708: Bağımsız denetim şirketleri donatı oranı kontrolünü inşaat sürecinde yapmak zorundadır.
• İş Sağlığı ve Güvenliği Kanunu No. 6331: Şantiyede donatı hazırlama ve montaj süreçlerinde KKD kullanımı zorunludur.

7.3 Birim Fiyat Referansları

Donatı maliyetleri, Çevre, Şehircilik ve İklim Değişikliği Bakanlığı birim fiyat listeleri ile belirlenmektedir:

Tablo 11: Birim Fiyat Referansları

8. Örnek Problemler

Problem 1 — Kolay

Veriler:

• Beton sınıfı: C30/37 → $f_{ck} = 30\text{ MPa}$, $f_{cd} = 20{,}0\text{ MPa}$, $f_{ctk} = 1{,}90\text{ MPa}$, $f_{ctd} = 1{,}27\text{ MPa}$
• Donatı sınıfı: S420a → $f_{yd} = 365\text{ MPa}$
• $\varepsilon_{cu} = 0{,}003$, $k_1 = 0{,}85$ (C30 için; TS 500:2000 Madde 7.1)

İstenen: Bu malzeme çifti için kiriş minimum donatı oranı $\rho_{min}$ ve maksimum donatı oranı $\rho_{max}$ değerlerini hesaplayınız.

Çözüm:

Adım 1: Minimum donatı oranı (TS 500:2000 Denklem 7.3):

$$\rho_{min} = 0{,}8 \cdot \frac{f_{ctd}}{f_{yd}} = 0{,}8 \cdot \frac{1{,}27}{365} = \mathbf{0{,}00278}$$

Adım 2: Dengeli donatı oranı (TS 500:2000 Denklem 7.4):

$$\rho_b = 0{,}85 \cdot k_1 \cdot \frac{f_{cd}}{f_{yd}} \cdot \frac{600}{600 + f_{yd}} = 0{,}85 \times 0{,}85 \times \frac{20}{365} \times \frac{600}{965} = 0{,}0246$$

Adım 3: Maksimum donatı oranı (TS 500:2000 Denklem 7.5):

$$\rho_{max} = 0{,}85 \cdot \rho_b = 0{,}85 \times 0{,}0246 = 0{,}0209$$

Mutlak üst sınır kontrolü: $0{,}0209 > 0{,}02$ → $\rho_{max} = \mathbf{0{,}02}$ (TS 500 Denk. 7.5)

Sonuç: $0{,}00278 \leq \rho \leq 0{,}0200$

Kontrol: Tasarım donatı oranı bu aralıkta kaldığı sürece kiriş sünek davranış (çekme kırılması) gösterir.

Problem 2 — Orta

Veriler:

• Beton sınıfı: C25/30 → $f_{ck} = 25\text{ MPa}$, $f_{cd} = 16{,}67\text{ MPa}$, $f_{ctd} = 1{,}20\text{ MPa}$
• Donatı sınıfı: S420a → $f_{yd} = 365\text{ MPa}$
• Kiriş enkesit: $b_w = 250\text{ mm}$, $h = 500\text{ mm}$, $d = 464\text{ mm}$
• Hesap momenti: $M_d = 135\text{ kNm}$

İstenen:

a) Gerekli çekme donatısı alanı $A_s$ değerini bulunuz. b) Donatı oranı $\rho$ değerini kontrol ediniz. c) Minimum 3 adet çubuk ile donatı seçiniz.

Çözüm:

Adım 1: Sınır değerleri hesapla:

$$\rho_{min} = 0{,}8 \times \frac{1{,}20}{365} = 0{,}00263$$ $$\rho_b = 0{,}85 \times 0{,}85 \times \frac{16{,}67}{365} \times \frac{600}{965} = 0{,}0206 \Rightarrow \rho_{max} = 0{,}0175$$

Adım 2: Gerilme bloğu derinliği $a$ hesabı — ikinci derece denklem:

$$0{,}425 \cdot f_{cd} \cdot b_w \cdot a^2 - 0{,}85 \cdot f_{cd} \cdot b_w \cdot d \cdot a + M_d = 0$$ $$1768{,}4\, a^2 - 1{,}643 \times 10^6 \cdot a + 135 \times 10^6 = 0$$ $$a \approx 89{,}8\text{ mm}$$

Adım 3: Donatı alanı hesabı:

$$A_s = \frac{M_d}{f_{yd}(d - a/2)} = \frac{135 \times 10^6}{365 \times (464 - 44{,}9)} \approx 883\text{ mm}^2$$

Adım 4: Donatı oranı kontrolü:

$$\rho = \frac{A_s}{b_w \cdot d} = \frac{883}{250 \times 464} = 0{,}00761$$

Kontrol: $0{,}00263 \leq 0{,}00761 \leq 0{,}0175$ — Sünek davranış.

Adım 5: Donatı seçimi:

• Ø16 → $A_{s,1} = 201{,}1\text{ mm}^2$ → $n = 883/201{,}1 = 4{,}39$ → 5Ø16 seçilir ($A_s = 1005\text{ mm}^2$)
• Alternatif: 4Ø18 = 1018 mm² (4 × 254,5 mm²)

Sonuç: $A_s = 883\text{ mm}^2$ (min.) → 4Ø18 veya 5Ø16 kullanılabilir.

Kontrol: $\rho = 1018/(250 \times 464) = 0{,}00878 \leq 0{,}0175$

Problem 3 — Zor

Verilen: C30/37–B420C malzemeli betonarme kolon; $N_d = 1\,500\text{ kN}$ basınç, $M_{dx} = 280\text{ kNm}$.

• Enkesit: 500 mm × 500 mm
• Paspayı: $c_c = 35\text{ mm}$; $d' = 57\text{ mm}$
• Deprem bölgesi: Türkiye 1. derece → TBDY 2018 geçerli
• $f_{cd} = 20{,}0\text{ MPa}$; $f_{yd} = 365\text{ MPa}$

İstenen:

a) TBDY 2018 Madde 7.3.2 gereği minimum ve maksimum donatı alanlarını hesaplayın. b) Eksenel yük kapasitesi $N_{d,max}$ ve maksimum donatı kontrolünü yapın. c) P-M etkileşim diyagramı gerekliliğini belirtin.

Çözüm:

Adım 1: Brüt enkesit alanı:

$$A_c = 500 \times 500 = 250\,000\text{ mm}^2$$

Adım 2: TBDY 2018 Madde 7.3.2 minimum donatı alanı:

$$A_{st,min} = 0{,}01 \times A_c = 0{,}01 \times 250\,000 = \mathbf{2\,500\text{ mm}^2}$$

Minimum çap Ø14 → en az 8Ø20 seçimi: $8 \times 314{,}2 = \mathbf{2514\text{ mm}^2} \geq 2500\text{ mm}^2$

Adım 3: Maksimum donatı alanı:

$$A_{st,max} = 0{,}04 \times 250\,000 = \mathbf{10\,000\text{ mm}^2}$$

Adım 4: Bindirme bölgesindeki kontrol (TBDY 2018 Madde 7.3.3.1):

$$A_{st,bindirme,max} = 0{,}06 \times 250\,000 = 15\,000\text{ mm}^2$$

Adım 5: Seçilen 8Ø20 donatı oranı:

$$\rho_t = \frac{2514}{250\,000} = 0{,}01006 \approx 1{,}0\%$$

Kontrol: $0{,}01 \leq 0{,}01006 \leq 0{,}04$ (TBDY Md. 7.3.2)

Adım 6: Eksenel yük kapasitesi kontrolü (saf eksenel basınç):

$$N_{d,max} = 0{,}85 f_{cd} (A_c - A_{st}) + A_{st} f_{yd}$$ $$N_{d,max} = 0{,}85 \times 20 \times (250\,000 - 2\,514) + 2\,514 \times 365$$ $$N_{d,max} = 4\,203\,862 + 917\,610 = \mathbf{5\,121\text{ kN}} > N_d = 1\,500\text{ kN}$$

Adım 7: Bileşik eğilme (N-M) kontrolü için P-M etkileşim diyagramı gereklidir.

Sonuç: 8Ø20 ($A_{st} = 2514\text{ mm}^2$; $\rho_t = 1{,}01\%$) TBDY 2018 Madde 7.3.2 koşullarını sağlar. Bileşik eğilme (P-M) diyagramı ile ek doğrulama yapılmalıdır.

9. Sık Yapılan Hatalar

1. Hata: $\rho_{min} = 0{,}002$ sabit alınır. Minimum donatı oranı malzeme dayanımlarına bağlıdır. S420a–C25 için 0,00263, S420a–C35 için 0,00307'dir. Sabit değer kullanmak hem güvensiz hem de TS 500 Denklem 7.3'e aykırıdır.

2. Hata: TBDY 2018 kolon min. çap ve beton sınırı atlanır. Ø14 minimum çap ve C25 minimum beton, TS 500'ün ötesinde TBDY 2018 Madde 7.3.2 gereksinimidir. Bu değerlerin göz ardı edilmesi yapı ruhsatı sürecinde redde neden olur.

3. Hata: Perde ve kiriş donatı kuralları karıştırılır. Perdede boyuna ve yatay minimum oranlar farklıdır (0,0025). TBDY 2018 Madde 7.6.3.1 gereğince perde gövdesi için minimum her iki yönde 0,0025 uygulanmalıdır.

4. Hata: Bindirme bölgesinde %6 sınırı göz ardı edilir. Kolonlarda bindirme bölgelerinde mevcut ve ek donatı toplamı %6'yı (TS 500) ya da %8'i (EC2) geçmemeli. TBDY 2018 Madde 7.3.3.1 kolonlar için %6 üst sınırı belirler.

5. Hata: C30 için $\rho_{max}$ = 0,85$\rho_b$ = 0,0209 alınır (0,02 yerine). C30 ve üstü betonlarda $0{,}85\rho_b$ değeri 0,02'yi aşabilir; ancak TS 500 Denklem 7.5 mutlak olarak $\rho \leq 0{,}02$ koşulunu getirir. Her iki hesabın küçük olanı alınmalıdır.

6. Hata: Döşemede sıcaklık donatısı hesaplanmaz. Tek yönlü döşemelerde dik yöndeki sıcaklık/büzülme donatısı (S420a için $0{,}0015 \cdot b \cdot h$) en az hesap kesitine yerleştirilmelidir.

11. Kaynaklar

1. TS 500:2000 — Betonarme Yapıların Tasarım ve Yapım Kuralları, Madde 7.1, 7.3, 10.3.4, 11.3.3, 12. Türk Standartları Enstitüsü, Ankara.
2. TBDY 2018 — Türkiye Bina Deprem Yönetmeliği, T.C. Resmi Gazete 18.03.2018, Madde 7.2.4, 7.3.2, 7.4.2.1, 7.4.4, 7.6.3.1, 7.6.3.2, 7.6.3.3. AFAD.
3. TS EN 1992-1-1:2012 — Betonarme Yapıların Tasarımı, Madde 9.2.1.1, 9.3.1.1, 9.5.2, 9.6. TSE, Ankara.
4. Hüsem, M. — Betonarme, Karadeniz Teknik Üniversitesi Ders Notları, Bölüm 4.
5. Topçu, A. — Kirişlerde ve Kolonlarda Sınır Değerler — Betonarme I, Osmangazi Üniversitesi Ders Notları.
6. Ulutaş, H. ve ark. — "DBYBHY (mülga) (2007) ve TBDY (2018) Deprem Yönetmeliklerinin Karşılaştırılması," Afyon Kocatepe Üniversitesi Fen ve Mühendislik Bilimleri Dergisi, 2019.
7. ÇŞB 2026 Birim Fiyat Listesi — Poz 15.160.1003, 15.160.1004. Çevre, Şehircilik ve İklim Değişikliği Bakanlığı.
8. ideCAD Bilgi Bankası — "TS 500 Dengeli Donatı Oranı Kontrolü", help.idecad.com.tr.
9. insapedia.com — "Kiriş Sınır Değerleri TBDY", insapedia.com/kiris-sinir-degerleri-tbdy, 2021.

Kaynakça

1. İlgili Türk Standartları (TS) ve Avrupa Normları (EN)
2. TBDY 2018 — Türkiye Bina Deprem Yönetmeliği
3. İlgili ders kitapları ve teknik kaynaklar

Not: Bu makale eğitim amaçlıdır. Projelerde güncel yönetmelik ve standartlara başvurunuz.
