Hidrolik Sıçrama Hesabı

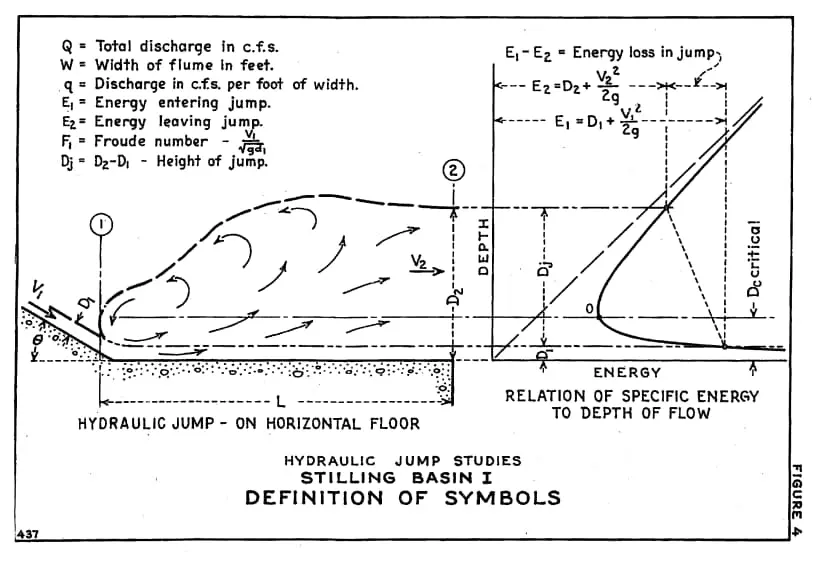

Hidrolik sıçramada oluşan özgül enerji kaybı (m cinsinden):

$$\Delta E = \frac{(y_2 - y_1)^3}{4 y_1 y_2}$$

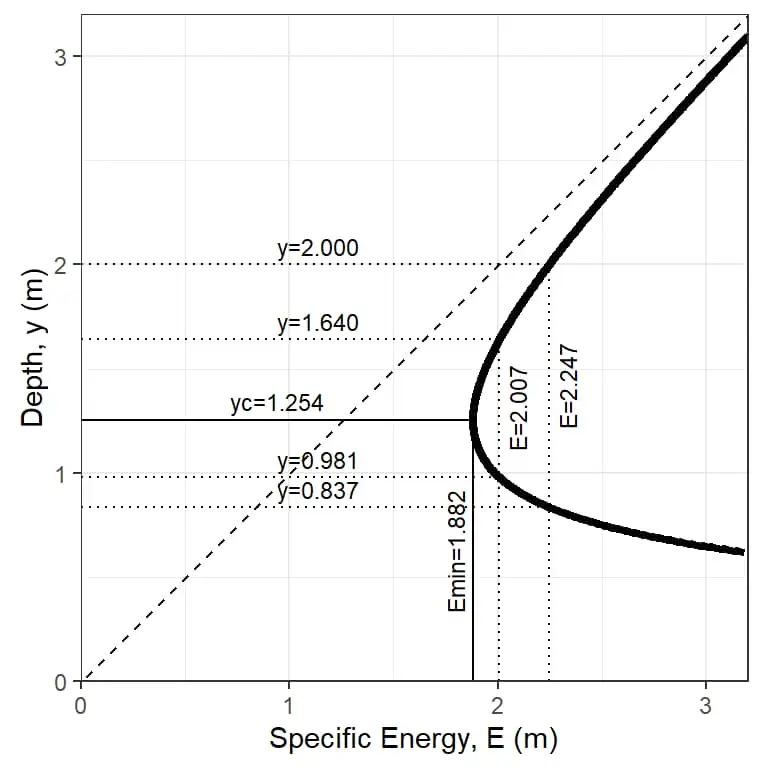

Veya enerji denklemi kullanılarak:

$$\Delta E = E_1 - E_2 = \left(y_1 + \frac{V_1^2}{2g}\right) - \left(y_2 + \frac{V_2^2}{2g}\right)$$

Enerji kaybı yüzdesi (verim):

$$\eta = \frac{\Delta E}{E_1} \times 100 \ (\%)$$

Teorik etkinlik (yalnızca $Fr_1$'in fonksiyonu):

$$\frac{E_2}{E_1} = \frac{(1 + 8Fr_1^2)^{3/2} - 4Fr_1^2 + 1}{8Fr_1^2(2 + Fr_1^2)}$$

Dikkat: Enerji kaybı hesabında $V_2 = Q/(B \cdot y_2)$ kullanılmalı; havuz çıkış hızı $V_{çıkış} > 3$ m/s ise mansap zemin koruması (rip-rap, beton blok) zorunludur. DSİ Sanat Yapıları Teknik Şartnamesi Bölüm 7'ye göre enerji kırıcı tesislerin boyutlandırmasında mansap oyulma riski her koşulda değerlendirilmelidir.

4. Sıçrama Sınıflandırması (Fr₁'e Göre)

Tablo 3: Sıçrama Sınıflandırması (Fr₁'e Göre)

Tasarımda tercih edilen: $4{,}5 < Fr_1 < 9{,}0$ (dengeli sıçrama, konuma göre bağımsız ve stabil).

Dikkat: $2{,}5 < Fr_1 < 4{,}5$ salınımlı sıçrama aralığı tasarımda kaçınılması gereken Froude bölgesidir. Bu aralıkta sıçrama konumu kararsızdır ve kanal tabanına düzensiz yük uygular. Türkiye'de bu durumla karşılaşıldığında savak giriş geometrisi değiştirilerek ya $Fr_1 < 2{,}5$ ya da $Fr_1 > 4{,}5$ aralığına çekilmesi önerilir.

5. Sıçrama Uzunluğu

Sıçrama uzunluğu $L_j$, sıçramanın başladığı (y₁ kesiti) ile bittiği (y₂ kesiti) arasındaki yatay mesafedir.

5.1 USBR (Peterka, 1957) Formülü

$$L_j = 6{,}1 \cdot y_2 \quad (4{,}5 < Fr_1 < 9{,}0)$$

5.2 Hager Formülü

$$L_j = y_1 \cdot \left(6{,}1 + 2{,}45 \cdot Fr_1 - 0{,}36 \cdot Fr_1^2\right) \quad (3 < Fr_1 < 16)$$

5.3 Rajaratnam–Subramanya Ampirik Formülü

$$X/D_1 = 5{,}08 \cdot Fr_1 - 7{,}82$$

Burada $X$ = sıçrama başından ölçülen eksenel mesafe, $D_1 = y_1$ (dikdörtgen kesit).

5.4 Basit Yaklaşım

$$L_j = (5 \text{ ile } 6{,}9) \cdot y_2$$

Tablo 4: Basit Yaklaşım

Dikkat: USBR $L_j = 6{,}1 y_2$ formülü yalnızca $4{,}5 < Fr_1 < 9{,}0$ aralığı için geçerlidir. Bu aralık dışındaki Froude sayılarında doğru formül seçilmezse havuz kısa boyutlandırılır; mansap oyulması riski oluşur.

6. Enerji Kırıcı Havuz (Stilling Basin) Boyutlandırması

6.1 USBR Standart Havuz Tipleri

DSİ Sanat Yapıları Teknik Şartnamesi Bölüm 7 ve DSİ Baraj Yapım Teknik Şartnamesi'ne göre enerji kırıcı havuz tipleri USBR kriterlerine dayandırılır.

Tablo 5: USBR Standart Havuz Tipleri

Havuz uzunluğu:

$$L_{\text{havuz}} \approx (2{,}5 \text{ ile } 4{,}5) \times L_j$$

Minimum havuz derinliği (pratik kural — DSİ/USBR):

$$D_{\text{havuz}} \geq y_2 + 0{,}5 \ \text{m}$$

USBR Tip II için güvenlik artışı:

$$L_{\text{havuz}} \geq 1{,}1 \times L_j$$

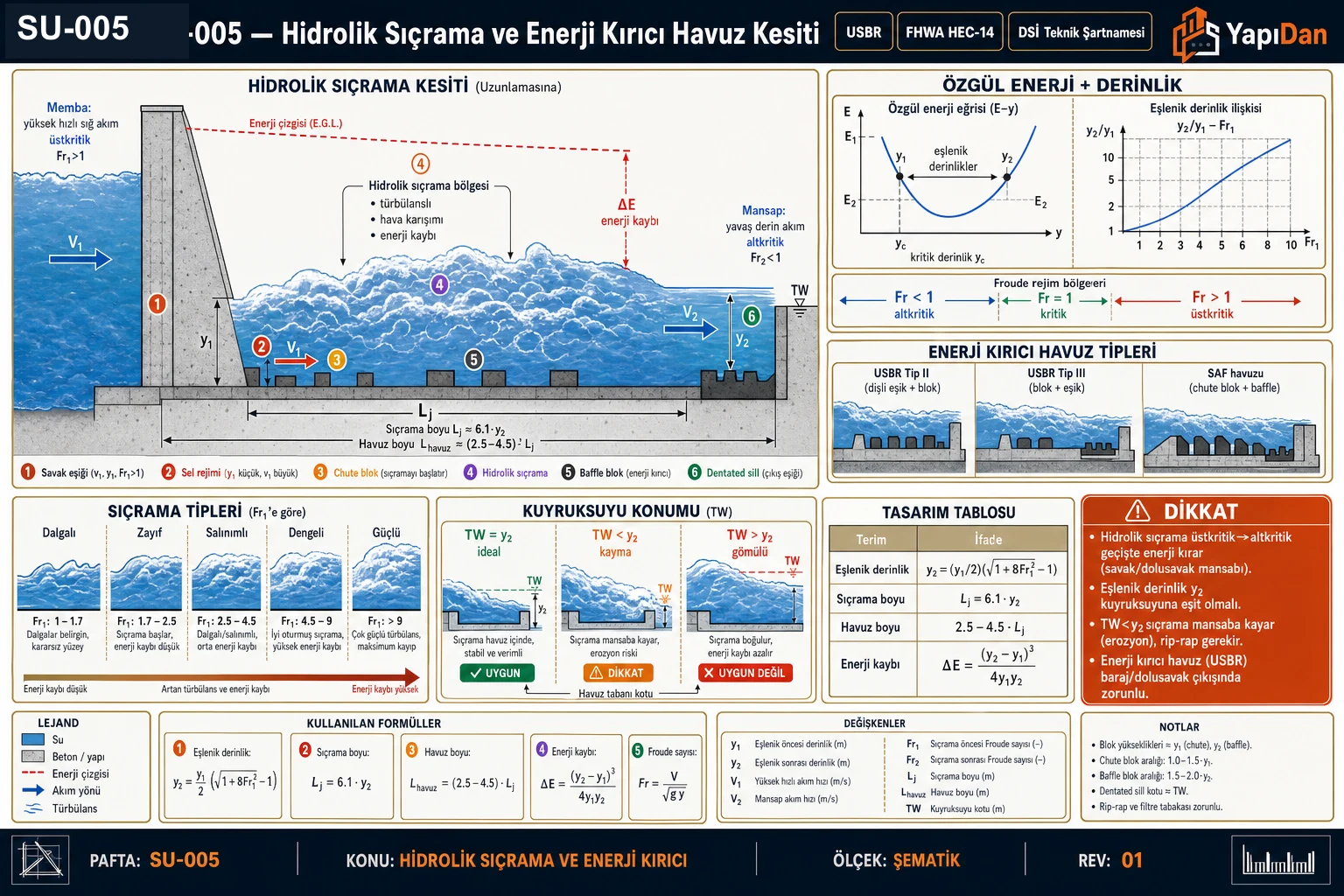

6.2 SVG Teknik Kesit

[cite:109]

6.3 USBR Havuz Tipi Seçim Grafiği

6.4 Chute Blok ve Baffle Blok Boyutları (USBR Tip III)

Tablo 6: Chute Blok ve Baffle Blok Boyutları (USBR Tip III)

Dikkat: Baffle bloklardaki hız $V_1 > 15$ m/s ise kavitasyon riski oluşur; Tip III yerine Tip II kullanılmalı ya da akım hızı sınırlandırılmalıdır (USBR EM-25 Bölüm 9, FHWA HEC-14 Bölüm 8).

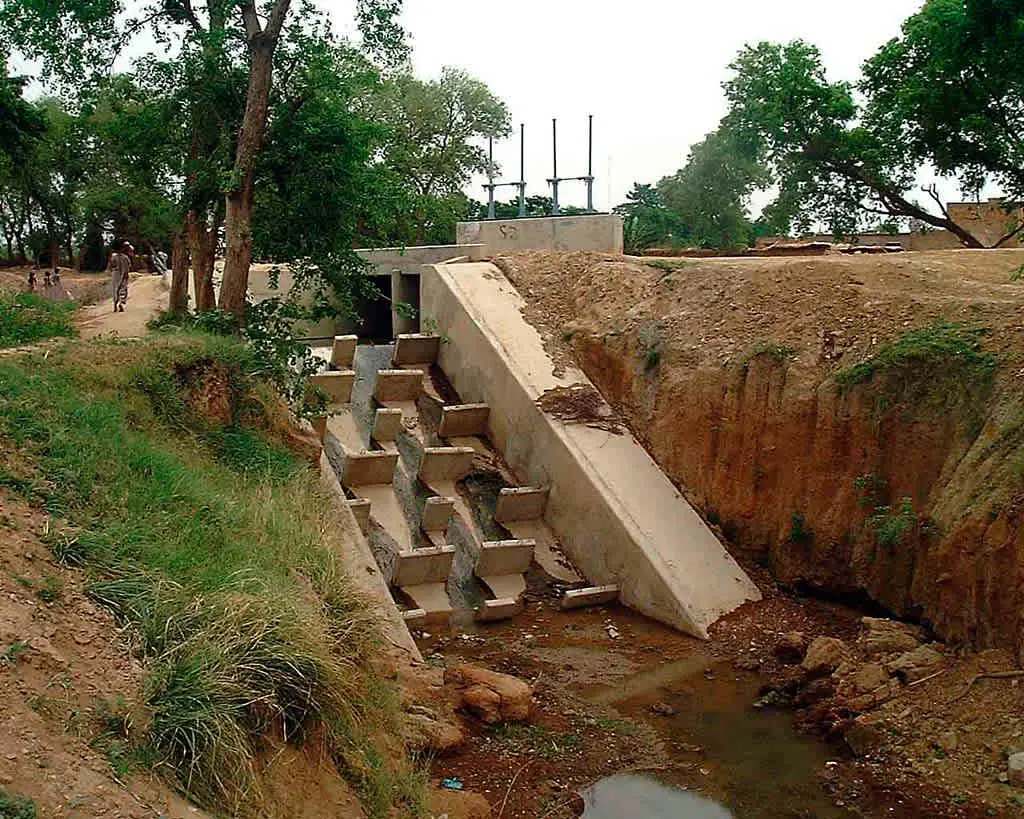

6.5 Saha Uygulaması

7. Sıçrama Konumu Kontrolü

Sıçrama konumu, mansap kuyruksuyu (tailwater, TW) koşullarıyla belirlenir:

Tablo 7: Sıçrama Konumu Kontrolü

Kuyruksuyu eğrisi (TW rating curve), hem düşük (kuru mevsim) hem yüksek (taşkın) debi koşulları için Manning hesabıyla oluşturulmalıdır.

Saha Notu (Türkiye): Türkiye'de DSİ baraj ve bağlama projelerinde kuyruksuyu seviyesi tayini, mansap kanalın Manning katsayısı $n = 0{,}025–0{,}035$ (toprağa bağlı) alınarak hesaplanmaktadır. Zemin koşulları (alüvyon, kireçtaşı, marn) kuyruksuyu eğrisini doğrudan etkiler.

8. Dikdörtgen Olmayan Kesitler

Trapez veya dairesel kesitlerde Belanger eşitliği doğrudan uygulanamaz. Bu durumlarda momentum denkleminin sayısal çözümü gerekir:

$$\frac{Q^2}{g A_1} + A_1 \bar{y}_1 = \frac{Q^2}{g A_2} + A_2 \bar{y}_2$$

Burada:

• $A$ = ıslak kesit alanı (m²)
• $\bar{y}$ = ağırlık merkezinin su yüzeyine uzaklığı (m)
• Trapez kesit için: $A = (b + my) \cdot y$, $\bar{y} = \frac{y(3b + 2my)}{6(b + my)}$

Tablo 8: Dikdörtgen Olmayan Kesitler

Dikkat: Trapez veya dairesel kesitlerde Belanger formülünün doğrudan uygulanması %10–30 oranında hata verir; bu hatanın gerçek eşlenik derinliği küçük tahmin etmesi mansap korumasının yetersiz boyutlandırılmasına yol açar (FHWA HEC-14 Bölüm 6).

9. Alternatif Enerji Kırıcı Yapılar

Hidrolik sıçrama havuzuna ek olarak Türkiye'deki büyük baraj projelerinde kullanılan alternatif enerji kırıcı tipler:

Tablo 9: Alternatif Enerji Kırıcı Yapılar

Saha Notu (Türkiye — Çine Barajı): DSİ Teknik Araştırma ve Kalite Kontrol Dairesi, Çine Barajı (Aydın, SSB tipi) basamaklı dolusavak modelinde basamaklar üzerinde %50–80 oranında enerji kırıldığını ölçmüş; bu sayede mansap enerji kırıcı havuzunun boyutları önemli ölçüde küçültülebilmiştir.

10. Türkiye'ye Özgü Mevzuat ve Saha Koşulları

10.1 Yasal Çerçeve

Tablo 10: Yasal Çerçeve

10.2 Türkiye Deprem Etkisi

Enerji kırıcı havuzlar betonarme yapı olarak TBDY 2018 kapsamında değerlendirilir. Mansap kanalları ve havuzlar su yapısı sınıfında ele alınır:

• TBDY 2018 Madde 4.3.4.1 — Yeraltı ve su yapıları için özel hükümler
• DSİ Sanat Yapıları projelerinde betonarme hesaplar TS 500:2000 Taşıma Gücü Yöntemi ile yapılmalıdır

10.3 Zemin Koşulları

Tablo 11: Zemin Koşulları

10.4 Birim Fiyat Referansları (DSİ 2025)

Tablo 12: Birim Fiyat Referansları (DSİ 2025)

Saha Notu: DSİ 2025 Yılı Birim Fiyat Kitabı, barajlarda beton kaplama ve zemin kaplama için ayrı pozlar içermektedir; güncel fiyatlar her yıl Ocak ayında DSİ resmi web sitesinde yayımlanmaktadır.

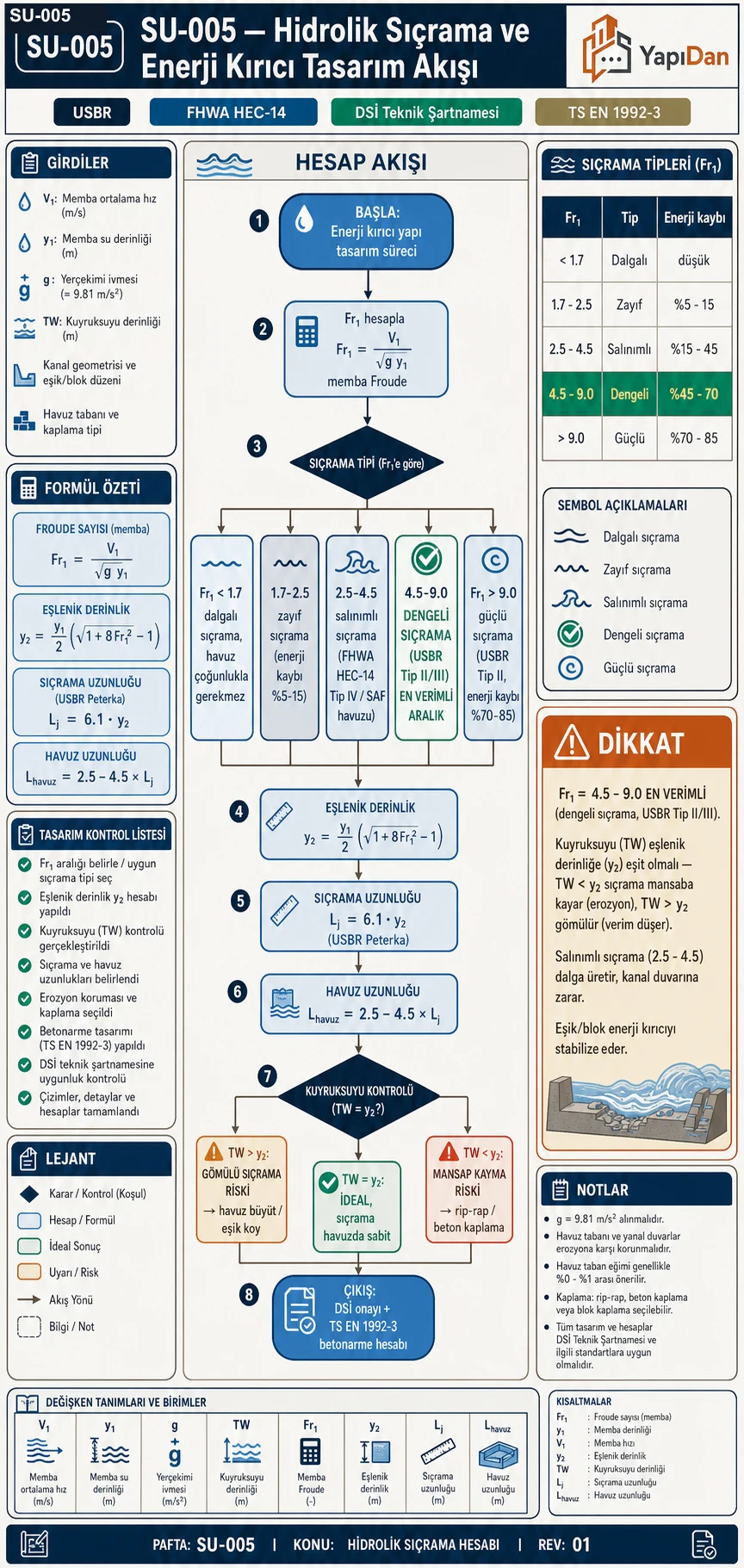

11. Akış Diyagramı — Enerji Kırıcı Havuz Tasarım Süreci

12. Sayısal Örnek (Orijinal)

Problem: Dikdörtgen kanal, genişlik $B = 5$ m, debi $Q = 25$ m³/s, giriş derinliği $y_1 = 0{,}40$ m.

1. Giriş hızı:

$$V_1 = \frac{Q}{B \cdot y_1} = \frac{25}{5 \times 0{,}40} = 12{,}5 \ \text{m/s}$$

2. Froude sayısı:

$$Fr_1 = \frac{V_1}{\sqrt{g y_1}} = \frac{12{,}5}{\sqrt{9{,}81 \times 0{,}40}} = \frac{12{,}5}{1{,}981} = 6{,}31$$

3. Sıçrama tipi: $Fr_1 = 6{,}31$ → Dengeli (steady) sıçrama

4. Eşlenik derinlik:

$$y_2 = \frac{0{,}40}{2}\left(\sqrt{1 + 8 \times 6{,}31^2} - 1\right) = 0{,}20 \times \left(\sqrt{1 + 318{,}9} - 1\right) = 0{,}20 \times 16{,}89 = 3{,}38 \ \text{m}$$

5. Enerji kaybı:

$$\Delta E = \frac{(3{,}38 - 0{,}40)^3}{4 \times 0{,}40 \times 3{,}38} = \frac{(2{,}98)^3}{5{,}408} = \frac{26{,}46}{5{,}408} = 4{,}89 \ \text{m}$$

6. Sıçrama uzunluğu (USBR):

$$L_j = 6{,}1 \times y_2 = 6{,}1 \times 3{,}38 = 20{,}6 \ \text{m}$$

7. Enerji kaybı yüzdesi:

$$E_1 = y_1 + \frac{V_1^2}{2g} = 0{,}40 + \frac{12{,}5^2}{19{,}62} = 0{,}40 + 7{,}97 = 8{,}37 \ \text{m}$$ $$\eta = \frac{4{,}89}{8{,}37} \times 100 = 58{,}4\%$$

13. Örnek Problemler

Problem 1 — Kolay 🟢

Veriler:

• Kanal tipi: Dikdörtgen, yatay taban
• Kanal genişliği: $B =$ birim genişlik (unit width), $q = Q/B$
• Giriş derinliği: $y_1 = 0{,}50$ m
• Giriş Froude sayısı: $Fr_1 = 4{,}5$

İstenen: Eşlenik derinlik $y_2$, enerji kaybı $\Delta E$ ve sıçrama yüksekliği $h_j$.

Çözüm:

Adım 1 — Belanger denklemi (TS EN 1992-3:2006 su yapıları hesabı, Chaudhry 2022 Denklem 2-3):

$$y_2 = \frac{y_1}{2}\left(\sqrt{1 + 8Fr_1^2} - 1\right) = \frac{0{,}50}{2}\left(\sqrt{1 + 8 \times 4{,}5^2} - 1\right)$$ $$y_2 = 0{,}25 \times \left(\sqrt{1 + 162} - 1\right) = 0{,}25 \times \left(\sqrt{163} - 1\right) = 0{,}25 \times (12{,}77 - 1) = 0{,}25 \times 11{,}77 = 2{,}94 \ \text{m}$$

Adım 2 — Enerji kaybı:

$$\Delta E = \frac{(y_2 - y_1)^3}{4 y_1 y_2} = \frac{(2{,}94 - 0{,}50)^3}{4 \times 0{,}50 \times 2{,}94} = \frac{(2{,}44)^3}{5{,}88} = \frac{14{,}53}{5{,}88} = 2{,}47 \ \text{m}$$

Adım 3 — Sıçrama yüksekliği:

$$h_j = y_2 - y_1 = 2{,}94 - 0{,}50 = 2{,}44 \ \text{m}$$

Sonuç: $y_2 = 2{,}94$ m, $\Delta E = 2{,}47$ m, $h_j = 2{,}44$ m

Kontrol: $Fr_1 = 4{,}5$ → dengeli sıçrama sınırı; $y_2/y_1 = 5{,}88 \approx 5{,}9$ (Tablo 3 ile uyumlu ); $\eta = \Delta E / E_1$ — giriş özgül enerjisi hesaplandığında kontrol edilebilir.

Problem 2 — Orta 🟡

Veriler:

• Kanal tipi: Dikdörtgen, yatay taban
• Kanal genişliği: $B = 2{,}0$ m
• Savak altı (sluice gate) memba derinliği: $y_{\text{memba}} = 1{,}8$ m
• Savak altı mansap derinliği (giriş): $y_1 = 0{,}30$ m
• Enerji kayıpsız savak varsayımı (ideal)

İstenen: Debi $Q$, sıçrama sonrası derinlik $y_2$ ve enerji kırıcı etkisi.

Çözüm:

Adım 1 — Debi hesabı (Bernoulli, kayıpsız savak):

$$y_{\text{memba}} + \frac{V_{\text{memba}}^2}{2g} = y_1 + \frac{V_1^2}{2g}$$

$V_{\text{memba}} \approx 0$ (derin havuz) kabul edilerek:

$$V_1 = \sqrt{2g(y_{\text{memba}} - y_1)} = \sqrt{2 \times 9{,}81 \times (1{,}8 - 0{,}30)} = \sqrt{2 \times 9{,}81 \times 1{,}5} = \sqrt{29{,}43} = 5{,}42 \ \text{m/s}$$ $$Q = V_1 \times B \times y_1 = 5{,}42 \times 2{,}0 \times 0{,}30 = 3{,}25 \ \text{m}^3/\text{s}$$

Adım 2 — Froude sayısı:

$$Fr_1 = \frac{V_1}{\sqrt{g y_1}} = \frac{5{,}42}{\sqrt{9{,}81 \times 0{,}30}} = \frac{5{,}42}{1{,}715} = 3{,}16$$

Adım 3 — Sıçrama tipi: $Fr_1 = 3{,}16$ → Salınımlı sıçrama (2,5–4,5). Tasarım açısından kaçınılacak aralık!

Adım 4 — Eşlenik derinlik:

$$y_2 = \frac{0{,}30}{2}\left(\sqrt{1 + 8 \times 3{,}16^2} - 1\right) = 0{,}15 \times \left(\sqrt{1 + 79{,}85} - 1\right) = 0{,}15 \times (8{,}99 - 1) = 0{,}15 \times 7{,}99 = 1{,}20 \ \text{m}$$

Adım 5 — Enerji kaybı ve verim:

$$E_1 = 0{,}30 + \frac{5{,}42^2}{2 \times 9{,}81} = 0{,}30 + 1{,}50 = 1{,}80 \ \text{m}$$ $$\Delta E = \frac{(1{,}20 - 0{,}30)^3}{4 \times 0{,}30 \times 1{,}20} = \frac{(0{,}90)^3}{1{,}44} = \frac{0{,}729}{1{,}44} = 0{,}507 \ \text{m}$$ $$\eta = \frac{0{,}507}{1{,}80} \times 100 = 28{,}1\%$$

Adım 6 — Havuz tipi önerisi (FHWA HEC-14 Tablo 1):

$Fr_1 = 3{,}16$ salınımlı sıçrama aralığında olduğundan USBR Tip IV veya SAF stilling basin seçilmeli ya da giriş geometrisi değiştirilerek Froude sayısı $> 4{,}5$ aralığına çekilmelidir.

Sonuç: $Q = 3{,}25$ m³/s, $y_2 = 1{,}20$ m, $\eta = 28{,}1\%$

Kontrol: $y_2 / y_1 = 4{,}0$ — Tablo 3 ile uyumlu ($Fr_1 = 3{,}16$ için beklenen $y_2/y_1 \approx 3{,}8–4{,}2$) .

Problem 3 — Zor

Senaryo: Bir baraj dolusavağı mansabında USBR Tip III enerji kırıcı havuz boyutlandırılacaktır.

Veriler:

• Kanal tipi: Dikdörtgen, yatay apron
• Kanal genişliği: $B = 8{,}0$ m
• Tasarım debisi: $Q = 120$ m³/s
• Savak mansap (sıçrama giriş) derinliği: $y_1 = 0{,}46$ m
• Mansap kanalı Manning katsayısı: $n = 0{,}030$ (alüvyon tabanı)
• Mansap kanal eğimi: $S_0 = 0{,}001$ (hafif eğimli)

İstenen: $V_1$, $Fr_1$, sıçrama tipi, $y_2$, $\Delta E$, $L_j$, $L_{\text{havuz}}$, kuyruksuyu kontrolü ve havuz tipi belirleme.

Çözüm:

Adım 1 — Giriş hızı:

$$V_1 = \frac{Q}{B \cdot y_1} = \frac{120}{8{,}0 \times 0{,}46} = \frac{120}{3{,}68} = 32{,}6 \ \text{m/s}$$

Adım 2 — Froude sayısı:

$$Fr_1 = \frac{V_1}{\sqrt{g y_1}} = \frac{32{,}6}{\sqrt{9{,}81 \times 0{,}46}} = \frac{32{,}6}{\sqrt{4{,}51}} = \frac{32{,}6}{2{,}124} = 15{,}3$$

$Fr_1 = 15{,}3 > 9{,}0$ → Güçlü sıçrama, enerji kaybı %85 üzerinde.

Dikkat: $V_1 = 32{,}6$ m/s → Baffle blok kullanımı kavitasyon riski nedeniyle YASAKTIR (USBR EM-25: baffle blok sınırı V < 15 m/s). USBR Tip II seçilmelidir.

Adım 3 — Eşlenik derinlik (Belanger):

$$y_2 = \frac{0{,}46}{2}\left(\sqrt{1 + 8 \times 15{,}3^2} - 1\right) = 0{,}23 \times \left(\sqrt{1 + 1873{,}4} - 1\right) = 0{,}23 \times (43{,}29 - 1) = 0{,}23 \times 42{,}29 = 9{,}73 \ \text{m}$$

Adım 4 — Mansap normal derinliği (Manning — kuyruksuyu):

Geniş kanal yaklaşımı ($B \gg y$, $R_h \approx y$):

$$Q = \frac{1}{n} \cdot B \cdot y_n^{5/3} \cdot S_0^{1/2}$$ $$120 = \frac{1}{0{,}030} \cdot 8{,}0 \cdot y_n^{5/3} \cdot 0{,}001^{0{,}5} = 33{,}33 \times 8{,}0 \times 0{,}03162 \times y_n^{5/3}$$ $$y_n^{5/3} = \frac{120}{33{,}33 \times 8{,}0 \times 0{,}03162} = \frac{120}{8{,}43} = 14{,}24$$ $$y_n = 14{,}24^{3/5} = 14{,}24^{0{,}60} \approx 5{,}12 \ \text{m}$$

Adım 5 — Kuyruksuyu karşılaştırması:

$TW = y_n = 5{,}12$ m < $y_2 = 9{,}73$ m → Sıçrama akış aşağı kayar (mansap oyulması riski)!

DSİ Sanat Yapıları Teknik Şartnamesi Bölüm 7 gereği havuz tabanı kotu düşürülerek eşlenik derinlik kuyruksuyu düzeyine indirilmelidir:

$$\Delta z = y_2 - TW = 9{,}73 - 5{,}12 = 4{,}61 \ \text{m}$$

Havuz tabanı $\Delta z = 4{,}61$ m kazılmalıdır (oyma).

Adım 6 — Enerji kaybı:

$$E_1 = 0{,}46 + \frac{32{,}6^2}{2 \times 9{,}81} = 0{,}46 + 54{,}25 = 54{,}71 \ \text{m}$$ $$\Delta E = \frac{(9{,}73 - 0{,}46)^3}{4 \times 0{,}46 \times 9{,}73} = \frac{(9{,}27)^3}{17{,}90} = \frac{795{,}8}{17{,}90} = 44{,}5 \ \text{m}$$ $$\eta = \frac{44{,}5}{54{,}71} \times 100 = 81{,}3\%$$

Adım 7 — Sıçrama uzunluğu (Hager formülü, geniş Fr₁ aralığı):

$$L_j = y_1 \cdot (6{,}1 + 2{,}45 \times 15{,}3 - 0{,}36 \times 15{,}3^2) = 0{,}46 \times (6{,}1 + 37{,}5 - 84{,}2)$$

Not: Hager formülü $Fr_1 = 16$ sınırında olup $Fr_1 = 15{,}3$ için geçerlidir:

$$L_j = 0{,}46 \times (-40{,}6) \rightarrow \text{negatif sonuç: USBR formülüne geç}$$

USBR yaklaşımı ($L_j = 6{,}1 y_2$):

$$L_j = 6{,}1 \times 9{,}73 = 59{,}4 \ \text{m}$$

Adım 8 — Havuz uzunluğu (USBR Tip II, güvenlik faktörlü):

$$L_{\text{havuz}} = 1{,}1 \times L_j = 1{,}1 \times 59{,}4 = 65{,}3 \ \text{m}$$

Adım 9 — Havuz tipi belirleme:

• $Fr_1 = 15{,}3 > 9{,}0$ → Güçlü sıçrama
• $V_1 = 32{,}6$ m/s > 15 m/s → Baffle blok YASAK → USBR Tip II
• Çıkış eşiği (dentated sill) gerekli

Özet Sonuçlar:

Tablo 13: Problem 3 — Zor

Kontrol: $y_2/y_1 = 9{,}73/0{,}46 = 21{,}2 > 12$ → Güçlü sıçrama doğrulanmış ; enerji kaybı %81 > %70 alt sınırı .

14. Sık Yapılan Hatalar

1. Kuyruksuyu yüksekliğinin yanlış belirlenmesi: Sıçrama konumu, mansap kuyruksuyu seviyesine (tailwater, TW) çok duyarlıdır. $TW > y_2$ durumunda sıçrama akış yukarı kayar ve gömülü (submerged) sıçrama oluşur; bu durumda enerji kırma verimliliği önemli ölçüde düşer. Çözüm: Mansap su seviyesi belirlenirken hem düşük hem yüksek debi koşulları için Manning hesabı yapılmalı; kuyruksuyu eğrisi (TW rating curve) oluşturulmalıdır.

2. Belanger eşitliğinin dikdörtgen olmayan kesitlerde doğrudan uygulanması: Trapez veya dairesel kesitlerde $y_2/y_1$ oranı Belanger formülüyle doğrudan hesaplanamaz; %10–30 hata verir. Çözüm: Momentum denklemi sayısal olarak çözülmeli ya da tasarım tabloları kullanılmalıdır.

3. Froude sayısı hesabında yanlış derinlik kullanımı: Dikdörtgen olmayan kesitlerde $D_h = A/T$ yerine $y$ kullanılması. Çözüm: Trapez ve dairesel kesitlerde $Fr = V/\sqrt{g \cdot A/T}$ formülünü kullanın.

4. Sıçrama uzunluğu formülünün yanlış seçilmesi: USBR $L_j = 6{,}1 y_2$ formülü yalnızca dengeli sıçrama ($4{,}5 < Fr_1 < 9{,}0$) için geçerlidir. Çözüm: Uygun aralıkta uygun formülü seç; dışarıdaysa güvenlik payı ile havuz uzunluğunu büyüt.

5. Havuz tabanı oyulmasının hesaba katılmaması: Çıkış hızı $V_{\text{çıkış}} > 3$ m/s ise zemin koruma (rip-rap, baffle blok, çıkış eşiği) zorunludur (DSİ Sanat Yapıları Teknik Şartnamesi Bölüm 7).

6. Salınımlı sıçramada ($2{,}5 < Fr_1 < 4{,}5$) havuz tasarımı ihmal edilmesi: Bu aralıkta sıçrama konumu kararsızdır. Çözüm: FHWA HEC-14 Tip IV ya da SAF havuzu seçin; veya giriş Froude sayısını istenilen aralığa çekin.

7. $V_1 > 15$ m/s'de baffle blok kullanımı: Kavitasyon riski oluşur; USBR EM-25 açıkça yasak koyar. Çözüm: Tip III yerine Tip II seçilmeli ya da savak çıkış hızı düşürülmelidir.

8. Boyuna eğimin momentum denklemine dahil edilmemesi: Büyük eğimlerde ($S_0 > 0{,}01$) Belanger eşitliği gerçek $y_2$ değerinden farklı sonuç verir. Çözüm: Eğimli kanallarda taban eğimi dahil edilmiş genişletilmiş momentum denklemi kullanılmalıdır.

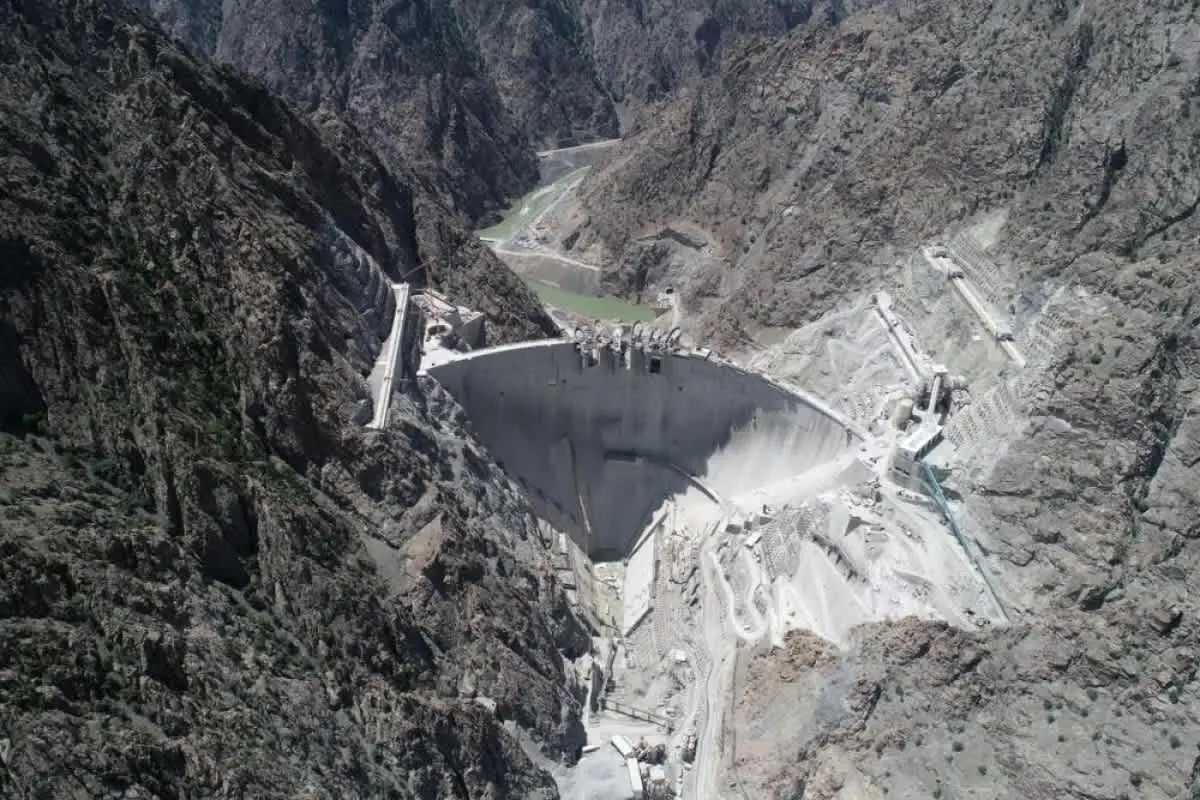

15. Türkiye Baraj Örnekleri

Yönetmelik ve Standart Referansları

Tablo 14: Yönetmelik ve Standart Referansları

Parametre Tablosu

Tablo 15: Parametre Tablosu

Kaynaklar

1. DSİ Genel Müdürlüğü, Sanat Yapıları Yapım İşi Teknik Şartnamesi, Bölüm 7 — Enerji Kırıcı Tesisler (eski.jmo.org.tr).
2. DSİ Genel Müdürlüğü, Baraj Yapım Teknik Şartnamesi (jmo.org.tr/mevzuat).
3. TS EN 1992-3:2006, Eurocode 2: Betonarme Yapıların Tasarımı — Bölüm 3: Sıvı Tutma ve İçerme Yapıları (TSE, Türk uyarlaması TS EN 1992-3).
4. USBR, Hydraulic Design of Stilling Basins and Energy Dissipators (EM-25), U.S. Bureau of Reclamation, 1984.
5. FHWA, Hydraulic Design of Energy Dissipators for Culverts and Channels (HEC-14), Federal Highway Administration, 2006.
6. Chaudhry, M.H., Open-Channel Hydraulics, 3rd ed., Springer, 2022 (Bölüm 2 — Hidrolik Sıçrama).
7. Chow, V.T., Open-Channel Hydraulics, McGraw-Hill, 1959.
8. İMO (İnşaat Mühendisleri Odası), "Çine Barajı Basamaklı Dolusavağı Modeli Hidroliği", Türkiye Mühendislik Haberleri, Sayı 420–422, 2002.
9. Foroughi D., Friction Effect on Hydraulic Jump, MSc Tezi, Doğu Akdeniz Üniversitesi, 2014.
10. DSİ, 2025 Yılı Birim Fiyat Kitabı, Devlet Su İşleri Genel Müdürlüğü.
11. Wikipedia, "Hydraulic jumps in rectangular channels" (en.wikipedia.org).
12. Apsley, D., Open-Channel Flow Examples, University of Manchester, Hydraulics 3 (personalpages.manchester.ac.uk).
13. Ankara Üniversitesi Açık Ders Kaynakları, "Enerji Kırıcı Yapılar" (acikders.ankara.edu.tr).
14. DergiPark — Black Sea Journal of Engineering and Science, "Hidrolik Sıçrama Araştırması", 2024.
15. Kaya N., "Enerji Kırıcı Havuzlarda İki Sıralı Enerji Kırıcı Blokların Enerji Sönümleme Oranlarının İncelenmesi", Fırat Üniversitesi Doğu Araştırmaları Dergisi, Cilt 5, Sayı 2, 2007.
