Dijital Yükseklik Modeli (DEM/DTM)

1. Giriş ve Temel Kavramlar

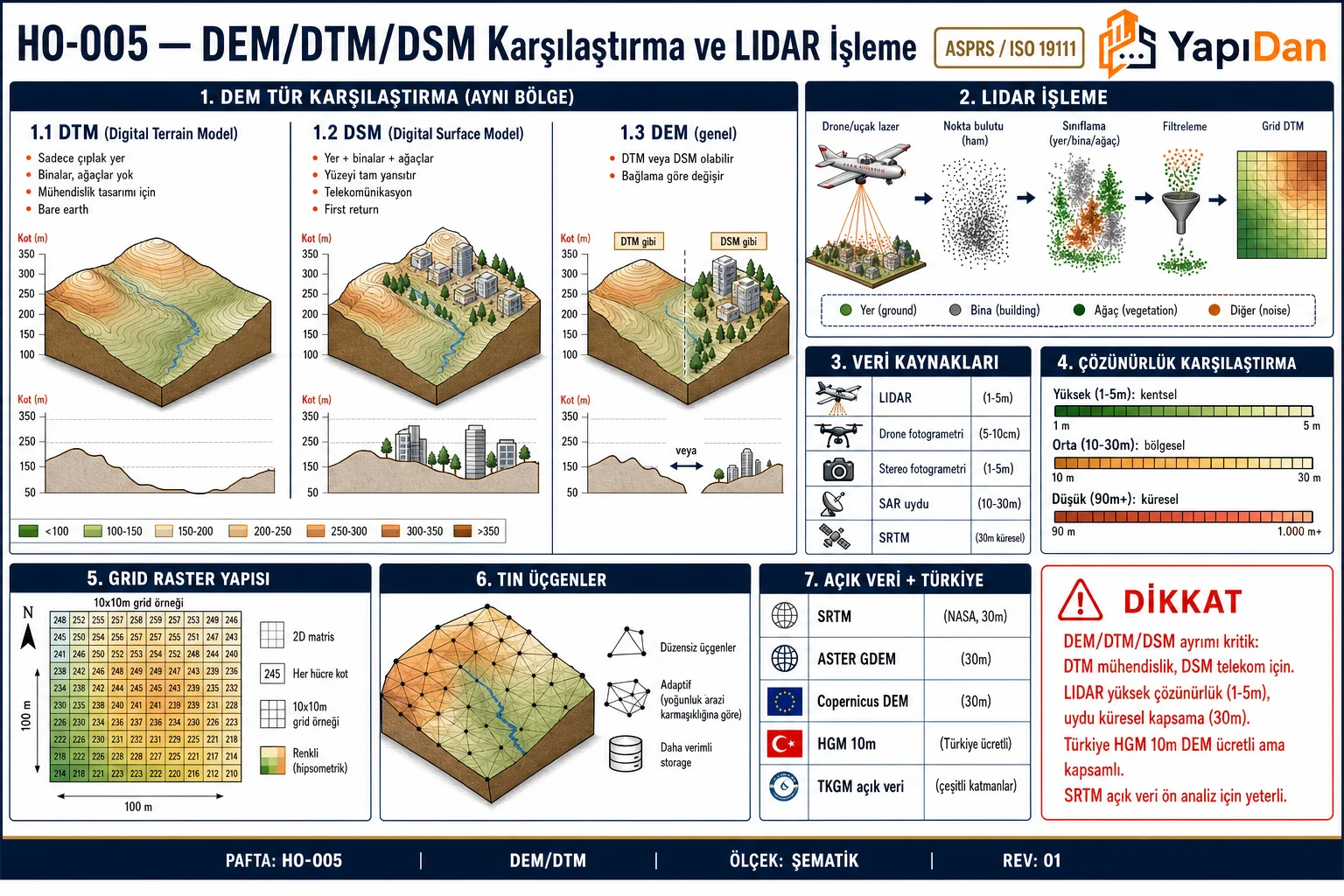

Dijital Yükseklik Modeli (Digital Elevation Model – DEM), arazinin üçüncü boyutunu (yüksekliği) sayısal olarak temsil eden veri yapısıdır. İnşaat mühendisliğinde temel alım, güzergah tasarımı, havza analizi ve özellikle hacim hesabı için kritik bir araçtır.

Temel Terimler:

Tablo 1: Giriş ve Temel Kavramlar

Dikkat: İnşaat projelerinde kazı–dolgu hacim hesabında yanlışlıkla DSM kullanılması, ağaçlık ve yapılı alanlarda ciddi hacim hataları doğurur. Her zaman zemin filtresi uygulanmış DTM kullanın.

Saha Notu: Türkiye'de TKGM ve HGM tarafından işletilen TUSAGA-Aktif sistemi, 158 sabit GNSS istasyonuyla tüm yurtta saniyeler içinde santimetre doğruluğunda RTK konum belirlemeye imkân tanır. YKN ölçümlerinde bu sistem aktif biçimde kullanılmaktadır.

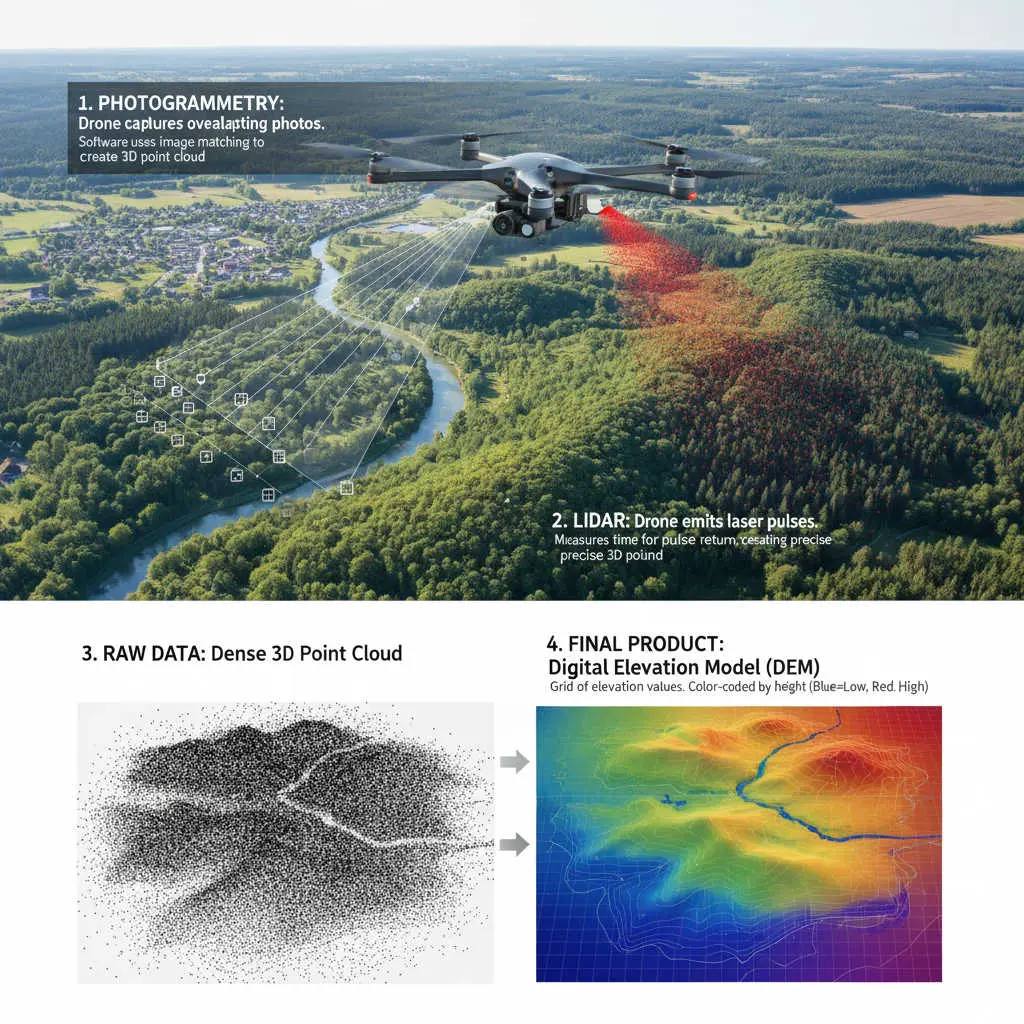

2. Veri Toplama Yöntemleri

Tablo 1, proje büyüklüğüne ve hassasiyet gereksinimlerine göre uygun DEM üretim yöntemini özetlemektedir.

Tablo 2: Veri Toplama Yöntemleri

2.1 Hava Fotogrametrisi (Drone/İHA)

Yapısal ışık bloğu (SfM – Structure from Motion) algoritması ile üst üste binen (örtü oranı ≥ %80 boyuna, ≥ %70 enine) fotoğraflardan yoğun nokta bulutu üretilir. TKGM İHA Kullanım Esasları (2018) kapsamında boyuna örtü %80, enine örtü %70 olarak zorunlu kılınmıştır; sapmalar ±%10'u geçemez.

GSD (Zemin Çözünürlüğü), uçuş irtifasına, sensör piksel boyutuna ve odak uzaklığına bağlıdır:

$$GSD = \frac{h \cdot s_x}{f \cdot 1000}$$

Burada $h$ = uçuş irtifası (m), $s_x$ = sensör piksel boyutu (µm), $f$ = odak uzaklığı (mm). Örnek: $h = 100$ m, $s_x = 3{,}76$ µm, $f = 8{,}8$ mm için $GSD \approx 4{,}27$ cm/piksel.

Saha Notu: Türkiye'de İHA (İnsansız Hava Aracı) faaliyetleri SHY-İHA kapsamında Sivil Havacılık Genel Müdürlüğü'ne tabi olup ticari İHA ile harita üretiminde SHGM izni ve TKGM teknik onayı gereklidir. Uçuş öncesi proje alanı ve uçuş planı TKGM Bölge Müdürlüğü'ne bildirilmelidir.

Dikkat: Odak uzaklığı 20 mm'den küçük lensler kullanıldığında konum doğruluğu dramatik biçimde düşer. İHA fotogrametrisinde en az 20 mm odak uzaklığı ve sabit odak kullanılmalıdır.

2.2 LiDAR (Lazer Tarama)

Hava veya kara tabanlı LiDAR, lazer atışlarının geri dönüş süresini ölçerek 3B nokta bulutu üretir. Nokta yoğunluğu genellikle 4–20 puan/m² arasındadır. Zemin filtreleme algoritmaları (Progressive TIN – PMF veya Cloth Simulation Filter – CSF) ile DTM çıkarılır. ASPRS LAS formatında sınıf kodu 2 (Ground) zemin noktalarını belirtir.

Türkiye'de LiDAR, DSİ baraj havzaları, KGM yol güzergahları, Orman Genel Müdürlüğü ormanlık alanlar ve AFAD heyelan bölgelerinde aktif biçimde kullanılmaktadır.

Saha Notu: Rize, Artvin gibi sık ormanlık bölgelerde hava LiDAR, bitki örtüsünü "delerek" zemin yüzeyine ulaşan çoklu geri dönüş ölçümlerini kullanır. Bu çoklu dönüşlerin (last return) analizi, alüvyon ve kayalık Karadeniz zemin koşullarında DTM kalitesini belirlemektedir.

2.3 GNSS/Total Station Ölçmesi

Klasik sahadaki topografik ölçme; grid aralığı belirlenerek her noktada yükseklik ölçülür. Küçük alanlarda (< 5 ha) etkili, büyük alanlarda maliyetli. YKN koordinatları Türkiye'de TUSAGA-Aktif Ağ-RTK ile santimetre doğruluğunda belirlenir. Helmert ortometrik yükseklik $H = h - N$ ile jeoit yüksekliğinden türetilir (BÖHHBÜY 2005 Md. 52–53).

2.4 Uydu Görüntüsü (SAR/Stereo)

TanDEM-X ≈ 12 m çözünürlük ve ±2 m düşey doğruluk, SRTM ≈ 30 m çözünürlük ile geniş alanlar için DEM üretilir. Türkiye koşullarında SRTM'nin global ortalama doğruluğu yaklaşık 10 m, TanDEM-X WorldDEM'in ise yaklaşık ±2 m olduğu araştırmalarla belirlenmiştir. Kenar inşaat uygulamalarında bu veriler tek başına yeterli hassasiyet sunmaz.

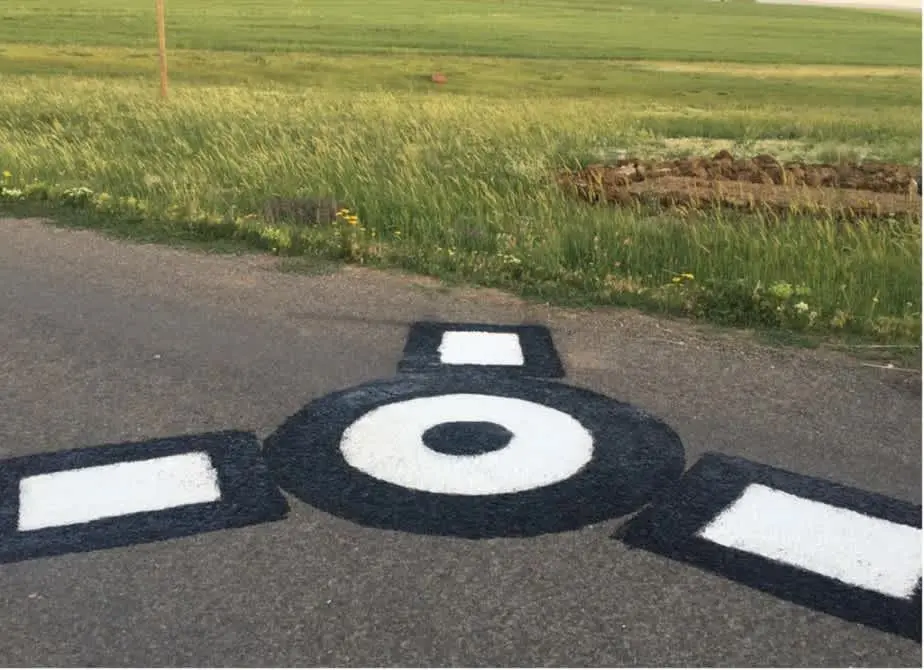

3. Yer Kontrol Noktası (YKN/GCP) Tesisi

YKN'ler SfM ve LiDAR modellerini gerçek koordinat sistemine bağlayan kritik referans noktalarıdır. Asfalt veya beton zemine boyayla işaretlenen standart şekiller (daire+dikdörtgen kombinasyonu) İHA kamerasından açıkça görünür ve SfM yazılımında piksel doğruluğuyla tespit edilir.

Türkiye'de yapılan akademik çalışmalar (Yakar ve Yılmaz 2026; Ulvi 2024) aşağıdaki optimum YKN konfigürasyonunu ortaya koymaktadır:

• En iyi yatay doğruluk: Kenar dağılım, 24 YKN → $RMSE_{xy} = 3{,}2$ cm
• En iyi düşey doğruluk: Homojen dağılım, 24–30 YKN → $RMSE_z = 4{,}0\text{–}4{,}7$ cm
• Pratik minimum: Küçük (<50 ha) projelerde 8–12 YKN, kenar+merkez dağılım
• Büyük proje: Hektar başına ~1,8 YKN, homojen dağılım önerilmektedir.

4. Nokta Bulutu İşleme

Ham nokta bulutu verisi (LAS/LAZ formatı) aşağıdaki adımlarla işlenir:

1. Gürültü Filtreleme: İstatistiksel aykırı değer kaldırma (SOR – Statistical Outlier Removal); her noktanın k-en yakın komşusunun ortalaması ve standart sapmasına göre filtreleme.

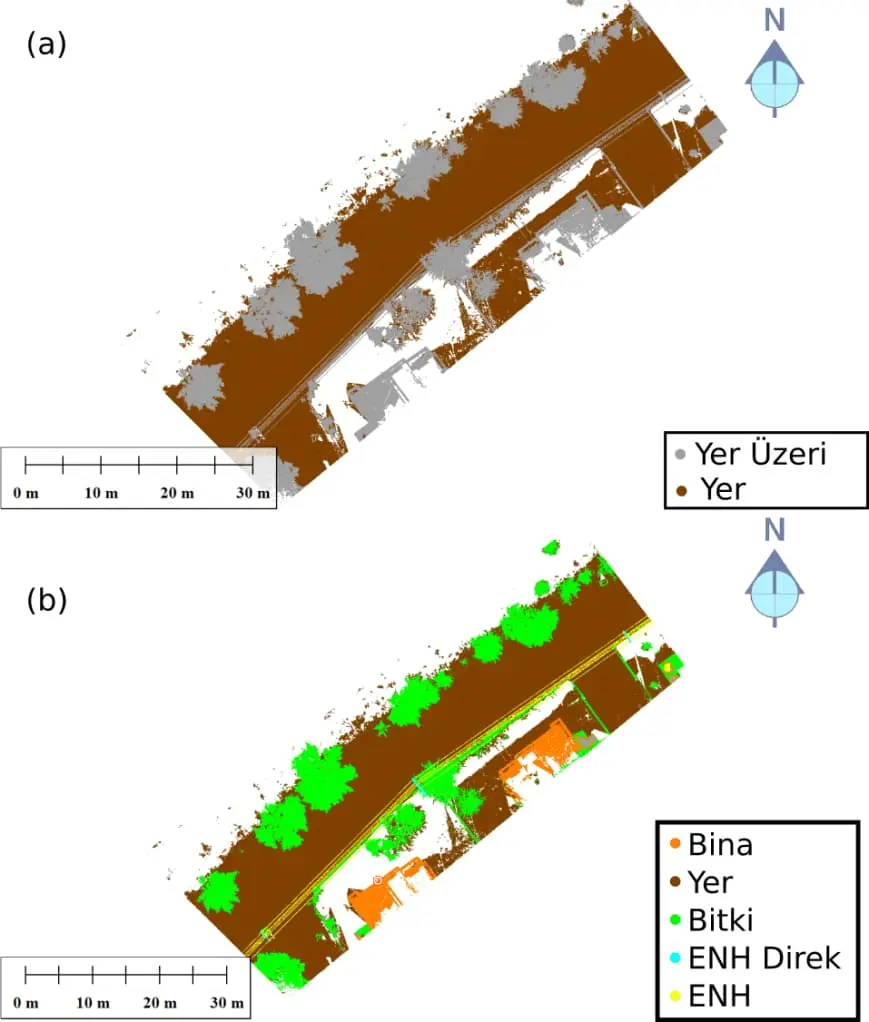

2. Zemin Sınıflandırması: ASPRS LAS sınıf 2 (Ground) ayrıştırması; PMF (Progressive Morphological Filter) veya CSF algoritması.
3. Yoğunlaştırma/Seyreltime: Proje ölçeğine uygun nokta yoğunluğu ayarı.
4. Koordinat Dönüşümü: Proje koordinat sistemine aktarım; Türkiye'de TUREF (ITRF96, 2005.0 referans epoğu, Transversal Mercator, 3° dilim). ED50 kayıtlı parseller için TKGM dönüşüm parametreleri uygulanır.

Yoğun nokta bulutundan üçgen ağ (TIN) oluşturulurken Delaunay triangülasyonu kullanılır. Delaunay koşuluna göre hiçbir noktanın komşu üçgenin çevrel çemberi içinde olmaması gerekir; bu kural en az uzun kenarlı üçgen oluşturarak interpolasyon kalitesini maksimuma çıkarır.

Dikkat: Koordinat dönüşüm hatası, tüm hacim hesabını sistematik olarak bozar. TUSAGA-Aktif ile ölçülen YKN koordinatları TUREF/ITRF96 sistemindedir; bazı eski yazılımlar ED50 veya WGS84 kullanır; dönüşüm kontrolü yapılmazsa 10–30 cm'yi aşan yatay kayma oluşabilir.

5. TIN ve GRID Modelleri

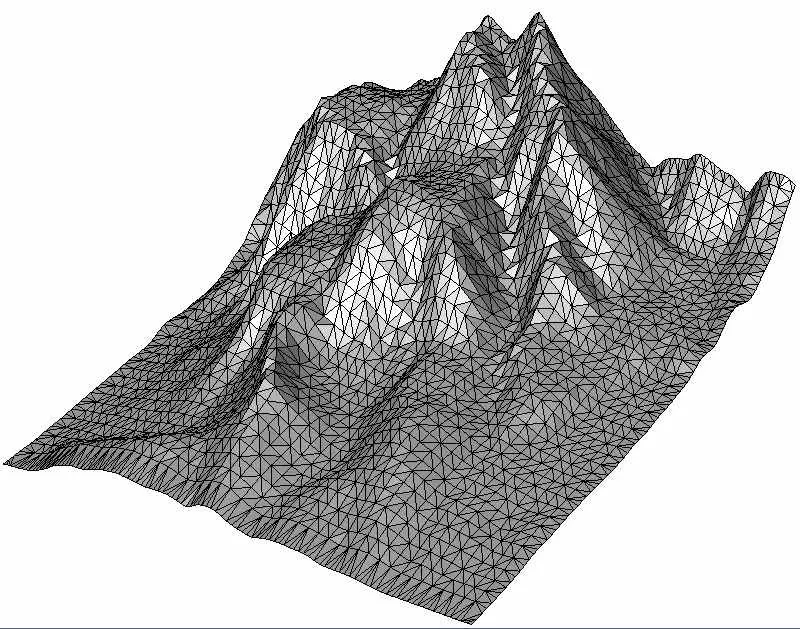

5.1 TIN Modeli

Düzensiz dağılmış ölçü noktalarından üçgen yüzeyler oluşturulur. Belirgin arazilerde (tepe, vadi, sırt) topografyayı daha az veri ile temsil eder.

Üçgen yüzeyden Z interpolasyonu (doğrusal); üçgenin köşe noktalarından $P$ noktasının yüksekliğini hesaplar:

$$Z_P = Z_1 + \frac{(Z_2 - Z_1)(Y_P - Y_1)(X_3 - X_1) - (Z_3 - Z_1)(Y_P - Y_1)(X_2 - X_1)}{(Y_2 - Y_1)(X_3 - X_1) - (Y_3 - Y_1)(X_2 - X_1)}$$

5.2 GRID (Raster) Modeli

Düzenli piksel ızgarasında yükseklik değerleri saklanır. IDW (Inverse Distance Weighting) veya Kriging interpolasyonu ile nokta bulutundan GRID oluşturulur.

IDW İnterpolasyonu; $P$ noktasının yüksekliğini çevre noktaların mesafe ağırlıklı ortalaması olarak hesaplar:

$$Z_P = \frac{\displaystyle\sum_{i=1}^{n} \frac{Z_i}{d_i^p}}{\displaystyle\sum_{i=1}^{n} \frac{1}{d_i^p}}$$

Burada $d_i$ = $P$ noktasından $i$. ölçü noktasına uzaklık (m), $p$ = ağırlık kuvveti (tipik: $p = 2$).

Hücre boyutu seçimi: Nokta yoğunluğuna $\rho$ (puan/m²) göre önerilen GRID boyutu:

$$GSD_{\text{önerilen}} \approx \frac{1}{2\sqrt{\rho}}$$

Örnek: 4 puan/m² için $GSD \approx 0{,}25$ m önerilir.

Tablo 3: GRID (Raster) Modeli

Saha Notu: AutoCAD Civil 3D Türkiye'de karayolu ve altyapı projelerinde standart yazılım konumundadır. Açık kaynak alternatifler (QGIS+SAGA) belediye ve küçük ölçekli projelerde yaygınlaşmaktadır. CloudCompare LAS/LAZ veri işleme için ücretsiz ve güçlü bir seçenektir.

6. Hacim Hesabı

6.1 Kesit (Cross-Section) Yöntemi

Düzenli aralıklı dikey kesitlerde alan hesaplanıp Simpson veya Prismatoid kuralıyla hacim bulunur.

Ortalama Kesit (Ortalama Son Alan) Yöntemi; ardışık iki kesit arasındaki ortalama alana mesafeyi çarpar:

$$V = \sum_{i=1}^{n-1} \frac{A_i + A_{i+1}}{2} \cdot L_i$$

Burada $A_i$ = $i$. kesitin alanı (m²), $L_i$ = ardışık kesitler arası mesafe (m).

Prismatoid (Simpson) Yöntemi daha hassastır; orta kesite dört kat ağırlık vererek hacmi hesaplar:

$$V = \frac{L}{6}(A_1 + 4A_m + A_2)$$

Burada $A_m$ = iki kesit arasındaki orta kesitin alanı.

6.2 GRID Tabanlı Hacim Hesabı (Cut & Fill)

İki DEM arasındaki yükseklik farkı her hücre için hesaplanır, hücre alanıyla çarpılarak toplam hacim bulunur. $\Delta Z > 0$ dolgu (Fill), $\Delta Z < 0$ kazı (Cut) anlamına gelir:

$$V_{\text{toplam}} = \sum_{i=1}^{m} \sum_{j=1}^{n} \Delta Z_{ij} \cdot A_{\text{hücre}}$$ $$\Delta Z_{ij} = Z_{ij}^{\text{mevcut}} - Z_{ij}^{\text{proje}}$$

Sıkışma ve Kabarma Faktörleri: Kazı–dolgu hacim hesabının gerçekçi olması için zemin kabarma ve sıkışma katsayıları uygulanmalıdır:

Tablo 4: GRID Tabanlı Hacim Hesabı (Cut & Fill)

Sıkışmış dolgu hacminden gevşek sipariş hacmi şu formülle hesaplanır:

$$V_{\text{sipariş (gevşek)}} = \frac{V_{\text{sıkışmış}}}{1 - S}$$

Örnek: 200 m³ sıkışmış dolgu, $S = \%20$ için $V_{\text{sipariş}} = 200/0{,}80 = 250$ m³ (gevşek).

Saha Notu: Türkiye KGM karayolu projelerinde sıkışma katsayısı $0{,}80$ (tipik değer) olarak kullanılır; zemin etüdüne göre değişmektedir. ÇŞB Poz 15.120.1001 (Makine ile yumuşak/sert toprak kazısı) ödeme sıkışmış hacim üzerinden yapılır.

6.3 Hacim Hesabı Yöntemleri Karşılaştırması

Tablo 5: Hacim Hesabı Yöntemleri Karşılaştırması

7. Kesit Yöntemi Teknik Şeması

Aşağıdaki kesit çizimi, yol güzergahında Prismatoid yöntemiyle yapılan hacim hesabını şematize etmektedir.

8. Hassasiyet Değerlendirmesi

DEM doğruluğu, bağımsız kontrol noktaları ile RMSE (Root Mean Square Error) hesabı ile değerlendirilir. $RMSE_Z$, DEM yükseklik değerleri ile bağımsız ölçüm değerleri arasındaki farkların kareli ortalamasının kareköküdür:

$$RMSE_Z = \sqrt{\frac{\sum_{i=1}^{n}(Z_{DEM,i} - Z_{\text{ölçü},i})^2}{n}}$$

BÖHHBÜY 2005 Md. 37 ve TS 2548 kapsamındaki doğruluk sınıfları:

Tablo 6: Hassasiyet Değerlendirmesi

Tablo 7: Hassasiyet Değerlendirmesi

Dikkat: RMSE kontrolü kesinlikle bağımsız kontrol noktaları (ICP – Independent Check Points) ile yapılmalıdır. YKN olarak kullanılan noktaların aynı zamanda doğrulama için kullanılması, sapma değerlerini yapay olarak iyimser gösterir. BÖHHBÜY 2005 Md. 61'e göre YKN'lerin %30'u kontrol noktası olarak ayrılmalıdır.

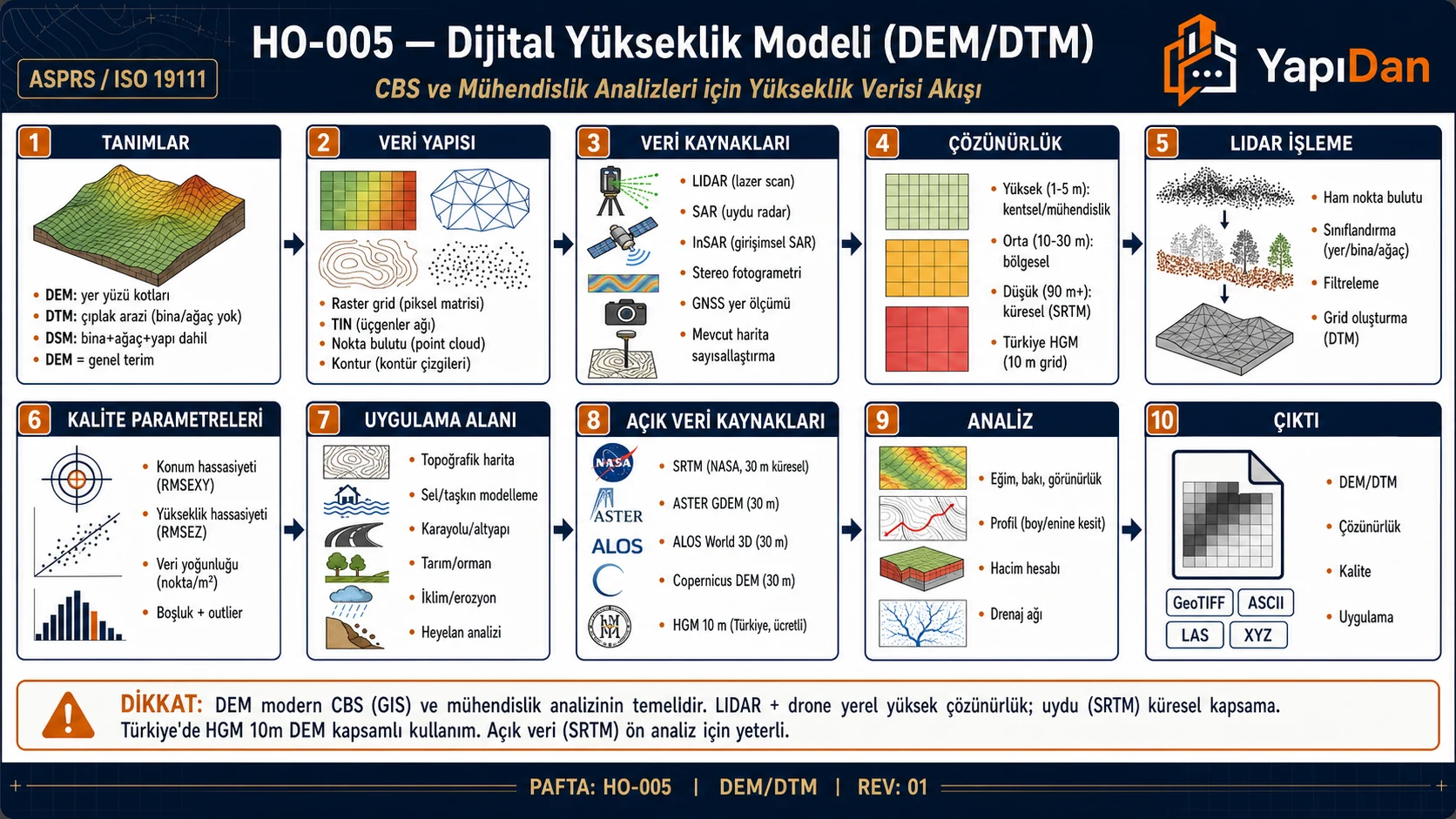

9. DEM Üretim Akış Diyagramı

10. Yazılım Araçları

Tablo 8: Yazılım Araçları

Saha Notu: Türkiye'de karayolu projelerinde AutoCAD Civil 3D, köy yolu ve altyapı projelerinde ise Netcad yaygın olarak kullanılmaktadır. QGIS+SAGA GIS, ücretsiz ve Türkçe arayüze sahip olduğundan belediye ve kamu projelerinde tercih edilmektedir.

11. Türkiye'ye Özgü Saha Koşulları

11.1 Koordinat Sistemi ve Datum

Türkiye'de TUREF (Türkiye Ulusal Referans Çerçevesi), ITRF96 ile 2005.0 referans epoğunda tanımlanmış ve 3° dilimli Transversal Mercator projeksiyonu esas alınmaktadır (TKGM Genelge 2015/1). Proje koordinatları TUREF sisteminde verilmelidir; ED50 koordinatlarının dönüşümü TKGM'nin sağladığı parametrelerle yapılır.

11.2 İklim ve Arazi Koşulları

Tablo 9: İklim ve Arazi Koşulları

11.3 Yasal Çerçeve

• İmar Kanunu 3194: Harita onayı belediye veya valiliklerce yapılır.
• Yapı Denetimi Kanunu 4708: Büyük altyapı projelerinde DEM bazlı raporlar yapı denetim dosyasına eklenir.
• SHY-İHA (Sivil Havacılık): Ticari İHA faaliyetleri için SHGM sertifikası ve operasyonel izin zorunludur.
• 6331 İş Güvenliği Kanunu: İHA uçuşlarında çevresindeki inşaat işçilerinin güvenliğini sağlama yükümlülüğü.

11.4 Birim Fiyat Referansları

Tablo 10: Birim Fiyat Referansları

Not: Birim fiyatlar yıllık güncellenir. Güncel pozlar için ÇŞB Yapı İşleri Genel Müdürlüğü ve İller Bankası'nın resmi yayımlarını kullanın.

12. Örnek Problemler

Problem 1 — Kolay

Veriler:

• Kesit 1 alanı: $A_1 = 18{,}0$ m²
• Kesit 2 alanı: $A_2 = 22{,}0$ m²
• Kesitler arası mesafe: $L = 20{,}0$ m
• Tüm kesitler yarma (kazı) kesiti

İstenen: Ortalama Son Alan yöntemiyle kazı hacmini hesaplayın.

Çözüm:

Adım 1: Ortalama kesit alanını hesapla

$$\bar{A} = \frac{A_1 + A_2}{2} = \frac{18{,}0 + 22{,}0}{2} = 20{,}0\text{ m}^2$$

Adım 2: Hacmi hesapla

$$V = \bar{A} \times L = 20{,}0 \times 20{,}0 = 400{,}0\text{ m}^3$$

Sonuç: Kazı hacmi = 400,0 m³

Kontrol: Ortalama Son Alan yöntemi %2–5 hata payı içerir (TS 2548). Büyük ölçekli yol projelerinde Prismatoid yöntemi tercih edilmelidir.

Problem 2 — Orta

Veriler:

• Kanal güzergahı üzerinde 5 eşit aralıklı kesit alınmış:
  • $A_0 = 8{,}5$ m², $A_1 = 11{,}2$ m², $A_2 = 13{,}6$ m², $A_3 = 10{,}8$ m², $A_4 = 9{,}0$ m²
• Kesitler arası mesafe: $L = 10{,}0$ m
• Zemin: killi toprak, geçici kabarma $\theta_g = 0{,}22$, sıkışma $S = 0{,}18$

İstenen: (a) Prismatoid yöntemi ile toplam kazı hacmini bulun. (b) Sipariş edilmesi gereken taşıma hacmini (gevşek) hesaplayın.

Çözüm:

Adım 1: 5 kesit için iki Prismatoid bloğuna böl ($A_0$–$A_2$ ve $A_2$–$A_4$):

Blok 1 (kesitler $A_0$, $A_1$, $A_2$):

$$V_1 = \frac{L_{\text{toplam1}}}{6}(A_0 + 4A_1 + A_2) = \frac{20}{6}(8{,}5 + 4 \times 11{,}2 + 13{,}6) = \frac{20}{6}(8{,}5 + 44{,}8 + 13{,}6) = \frac{20}{6} \times 66{,}9 = 223{,}0\text{ m}^3$$

Blok 2 (kesitler $A_2$, $A_3$, $A_4$):

$$V_2 = \frac{20}{6}(13{,}6 + 4 \times 10{,}8 + 9{,}0) = \frac{20}{6}(13{,}6 + 43{,}2 + 9{,}0) = \frac{20}{6} \times 65{,}8 = 219{,}3\text{ m}^3$$

Adım 2: Toplam sıkışmış hacim:

$$V_{\text{toplam (sıkışmış)}} = V_1 + V_2 = 223{,}0 + 219{,}3 = 442{,}3\text{ m}^3$$

Adım 3: Gevşek (sipariş) hacmi:

$$V_{\text{gevşek}} = \frac{V_{\text{sıkışmış}}}{1 - S} = \frac{442{,}3}{1 - 0{,}18} = \frac{442{,}3}{0{,}82} = 539{,}4\text{ m}^3$$

Sonuç: Toplam kazı hacmi = 442,3 m³ (sıkışmış); taşıma/sipariş hacmi = 539,4 m³ (gevşek)

Kontrol: Ortalama Son Alan yöntemi → $V_{\text{ort}} = [(8{,}5+11{,}2)/2 \times 10] + [(11{,}2+13{,}6)/2 \times 10] + [(13{,}6+10{,}8)/2 \times 10] + [(10{,}8+9{,}0)/2 \times 10] = 98{,}5 + 124 + 122 + 98 = 442{,}5\text{ m}^3$. Fark ≈ 0,2 m³ (%0,05) — bu örnekte her iki yöntem yakın sonuç verir.

Problem 3 — Zor

Verilen Durum: Bir yol projesi için İHA ile üretilen 0,25 m GSD'li DEM (mevcut arazi) ve proje yüzeyi 100 m × 80 m'lik alana aittir. Alan, 0,5 m × 0,5 m hücreli GRID olarak (200 × 160 = 32.000 hücre) modellenmiştir.

Veriler:

• Toplam kazı alanı: 3.200 m²; ortalama kazı derinliği $\overline{\Delta Z}_{cut} = -1{,}65$ m
• Toplam dolgu alanı: 4.800 m²; ortalama dolgu yüksekliği $\overline{\Delta Z}_{fill} = +1{,}20$ m
• Dolgu zemin tipi: killi toprak ($S = 0{,}18$, $\theta_g = 0{,}22$)
• BÖHHBÜY Md. 37 doğruluk sınıfı: 1/1000 ölçek ($RMSE_Z \leq 0{,}25$ m)
• GRID tabanlı $RMSE_Z = 0{,}08$ m ölçülmüştür.

İstenen:

(a) GRID tabanlı toplam kazı ve dolgu hacmini hesaplayın. (b) Net toprak hareketi — fazla kazı mı, fazla dolgu ihtiyacı mı? (c) BÖHHBÜY 1/1000 ölçek doğruluk sınıfı sağlanıyor mu? (d) Sıkışma payı ile dolgu siparişini hesaplayın.

Çözüm:

Adım 1: Hücre alanı:

$$A_{\text{hücre}} = 0{,}5 \times 0{,}5 = 0{,}25\text{ m}^2$$

Adım 2: Kazı hacmi (Cut):

$$V_{cut} = |\overline{\Delta Z}_{cut}| \times \text{Toplam kazı alanı} = 1{,}65 \times 3200 = 5280{,}0\text{ m}^3$$

Adım 3: Dolgu hacmi (Fill):

$$V_{fill} = \overline{\Delta Z}_{fill} \times \text{Toplam dolgu alanı} = 1{,}20 \times 4800 = 5760{,}0\text{ m}^3$$

Adım 4: Net denge (Balance):

$$V_{net} = V_{cut} - V_{fill} = 5280{,}0 - 5760{,}0 = -480{,}0\text{ m}^3$$

Negatif → 480 m³ dış dolgu malzemesi siparişi gereklidir.

Adım 5: Doğruluk kontrolü:

$$RMSE_Z = 0{,}08\text{ m} \leq 0{,}25\text{ m (BÖHHBÜY 2005 Md. 37, 1/1000 ölçek)}$$

Şart sağlandı.

Adım 6: Sıkışma payı ile dolgu siparişi:

$$V_{\text{sipariş (gevşek)}} = \frac{480{,}0}{1 - 0{,}18} = \frac{480{,}0}{0{,}82} = 585{,}4\text{ m}^3\text{ (gevşek)}$$

Sonuç:

• Kazı: 5.280 m³
• Dolgu ihtiyacı: 5.760 m³
• Dış malzeme ihtiyacı (sıkışmış): 480 m³ (gevşek sipariş: ≈ 586 m³)
• DEM doğruluğu BÖHHBÜY 1/1000 sınıfını karşılamaktadır ($RMSE_Z = 0{,}08\text{ m} < 0{,}25\text{ m}$)

Kontrol: ÇŞB Poz 15.120.1001 ödeme sıkışmış hacim üzerinden yapılır → 480 m³ kazı maliyeti hesaba katılmalıdır. Nakliye bedeli ayrıca değerlendirilir.

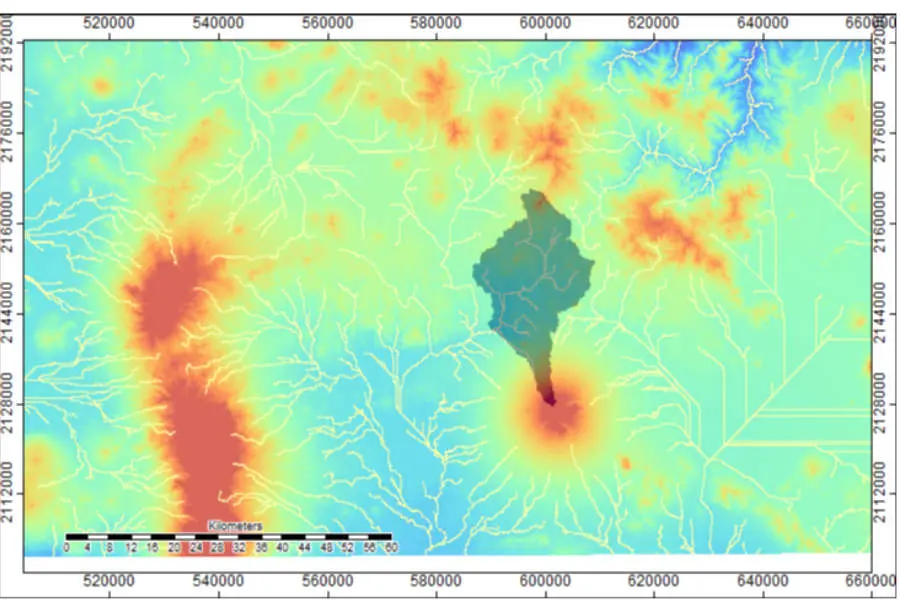

13. Renk Kodlu DEM Yorumlama

14. Sık Yapılan Hatalar

1. GCP (Zemin Kontrol Noktası) sayısının yetersiz olması: İHA fotogrametrisinde doğru koordinatlı GCP sayısı yetersizse SfM modeli geometrik olarak bozulur. BÖHHBÜY ve ASPRS Accuracy Standards gerekliliklerine göre optimum konfigürasyonda en az 8–12 YKN (küçük proje) ve kenar+homojen dağılım zorunludur.

2. DSM ile DTM'yi karıştırmak: DSM bina ve ağaçları da içerirken DTM zemin yüzeyi verisine karşılık gelir. Kazı-dolgu hacim hesabında yanlışlıkla DSM kullanılması hatalı yükseklik verir.

3. Örtü oranının yetersiz kalması: Boyuna örtü <%80 veya enine örtü <%70 olduğunda SfM yeniden yapılandırması başarısız olur; boşluk (void) alanlar oluşur.

4. RMSE kontrolünün bağımsız kontrol noktalarıyla yapılmaması: GCP ile doğrulama yapıldığında sapma değerleri aşırı optimistik çıkabilir. BÖHHBÜY 2005 Md. 61 gereği YKN'lerin %30'u kontrol noktası olarak ayrılmalıdır.

5. GRID boyutunun nokta yoğunluğuna göre belirlenmemesi: Çok küçük hücre boyutu interpolasyon gürültüsüne, çok büyük hücre boyutu topografya detayının kaybolmasına neden olur. $GSD = 1/(2\sqrt{\rho})$ formülü uygulanmalıdır.

6. Sıkıştırma faktörünün hacim hesabına dahil edilmemesi: Kazı malzemesinin DEM'den hesaplanan hacmine sıkışma faktörü uygulanmadan sipariş miktarı belirlemek yetersiz malzeme siparişine yol açar.

7. Koordinat sistemi tutarsızlığı: YKN'lerin TUREF sisteminde ölçülüp proje dosyasının ED50 veya WGS84'te tutulması, DEM'de 10–30 cm'yi aşan sistematik kayma yaratır.

8. Uçuş planının arazi morfolojisine uyarlanmaması: Dağlık arazide sabit uçuş yüksekliği şev üzerindeki GSD'yi artırır. Türkiye'nin engebeli topografyasında arazi takipli (terrain following) uçuş modu kullanılmalıdır.

Mevzuat Referansları

Tablo 11: Mevzuat Referansları

Kaynakça

1. İlgili Türk Standartları (TS) ve Avrupa Normları (EN)
2. TBDY 2018 — Türkiye Bina Deprem Yönetmeliği
3. İlgili ders kitapları ve teknik kaynaklar

Not: Bu makale eğitim amaçlıdır. Projelerde güncel yönetmelik ve standartlara başvurunuz.
