Kadastral Ölçme ve Parselleme

1. Giriş ve Yasal Çerçeve

Kadastral ölçme, taşınmazların sınırlarını, mülkiyetini ve haklarını coğrafi bilgi sistemlerine kaydeden devlet güvenceli teknik ve hukuki bir süreçtir. Türkiye'de kadastro işlemleri 3402 Sayılı Kadastro Kanunu ve BÖHHBÜY 2005 hükümleri çerçevesinde Tapu ve Kadastro Genel Müdürlüğü (TKGM) denetiminde yürütülür.

Saha Notu: Türkiye'de farklı illerde pafta durumu değişmektedir. Özellikle Kütahya, Afyonkarahisar, Eskişehir gibi iç Anadolu illerinde kırsal parsellerin önemli bir kısmı hâlâ ED50 sisteminde olup ITRF96'ya dönüşüm yapılmadan kullanımı ölçü hatalarına yol açar.

Dikkat: 3402 Sayılı Kadastro Kanunu'nun 19/A maddesi (2013 değişikliği) ile koordinatlı tapu tescili zorunlu hale gelmiştir. Koordinatsız sunulan ifraz/tevhit projeleri TKGM tarafından kabul edilmez.

Temel Kavramlar:

Tablo 1: Giriş ve Yasal Çerçeve

Tablo 2: Giriş ve Yasal Çerçeve

1.1 Türkiye Kadastrosunun Tarihsel Gelişimi

Türkiye'de modern kadastro çalışmaları 1881 yılında başlamış, 2644 Sayılı Tapu Kanunu (1934) ile yasal altyapı güçlendirilmiştir. 3402 Sayılı Kadastro Kanunu'nun 1987'de yürürlüğe girmesiyle tüm ülke genelinde sistematik kadastro haritalaması hızlanmıştır. 2013 yılında Kanunun 19/A maddesiyle koordinatlı tapu tescili zorunluluğu getirilmiş; 2015 yılında ise TKGM Genelge 2015/1 ile ITRF96 (TUREF) koordinat sistemine geçiş tamamlanmıştır.

Saha Notu: 1987 öncesinde üretilmiş eski kadastral paftaların önemli bir kısmı sayısal değil grafik formattadır. Bu paftalarda koordinat bilgisi bulunmamakta; yenileme (3402 Md. 22/A) veya güncelleme çalışmaları yapılmadan doğrudan ifraz/tevhit uygulamasına esas alınamaz.

2. Türkiye Kadastro Sistemi

2.1 Koordinat Sistemi

TKGM 2015/1 Genelgesi ile ITRF96 (TUREF) esas alınmakta, 3° dilimli Gauss-Krüger projeksiyonu uygulanmaktadır. ED50 sisteminde üretilmiş eski paftalar dönüşüm yoluyla ITRF96'ya aktarılmaktadır.

Türkiye'de ITRF96 referans çerçevesi, GRS80 elipsoidi üzerine kurulmuş olup TKGM'nin TUSAGA-Aktif ağı (146 sabit istasyon) bu sistemi desteklemektedir. ED50 sisteminden ITRF96'ya geçişte bölgeye göre 90–200 m arasında sistematik fark bulunmaktadır; bu dönüşüm ihmal edilmesi hâlinde kritik sınır hatalarına yol açar.

Tablo 3: Koordinat Sistemi

Saha Notu: Eski kadastral paftaların büyük bölümü ED50 sistemindedir. Sahadaki RTK alıcısını ITRF96 modunda kullanarak alınan koordinatı ED50 paftasıyla karşılaştırmak sistematik hata doğurur. NetCAD, TKGM-NET veya benzeri yazılımlar üzerinden 7-parametre dönüşüm uygulanmalıdır.

2.2 Pafta Sistemi ve Ölçekler

Tablo 4: Pafta Sistemi ve Ölçekler

2.3 Tapu Kütüğü Koordinatları

3402 Sayılı Kanun Md. 19/A (2013 değişikliği) ile tapu kütüğüne koordinat tescili zorunlu hale gelmiştir. Koordinat hassasiyeti: ±10 cm (kentsel), ±25 cm (kırsal). Bu değerler BÖHHBÜY 2005 Md. 44'te belirtilen noktanın konum doğruluğu kriterleriyle uyumludur.

Dikkat: 3402 Md. 19/A kapsamında üretilen koordinatların ITRF96 sisteminde ve TKGM onaylı formatta (koordinat listesi + kroki) hazırlanması zorunludur. Yalnızca CAD yazılımından alınan koordinat listesi resmi belge yerine geçmez; TKGM'nin belirlediği formatta imzalı ve mühürlü olarak sunulmalıdır.

3. Kadastral Ölçme Yöntemleri

3.1 Total Station ile Kutupsal Ölçme

Klasik yöntemde, bilinen koordinatlı noktalardan parsel sınırındaki detay noktaları kutupsal (polar) olarak ölçülür. BÖHHBÜY 2005 Md. 50–58 kapsamında yapılır.

Detay noktası koordinatları, istasyon koordinatları, mesafe ve yön açısından hesaplanır:

$X_P = X_A + d_{AP} \cdot \cos\theta_{AP}$

$Y_P = Y_A + d_{AP} \cdot \sin\theta_{AP}$

Burada $X_A, Y_A$ = İstasyon noktası koordinatları (ITRF96), $d_{AP}$ = eğik mesafe (m), $\theta_{AP}$ = yön açısı (grad veya derece).

Total station aletin doğruluğu ISO 17123-5:2018 kapsamında test edilmelidir.

Tablo 5: Total Station ile Kutupsal Ölçme

Saha Notu: Türkiye'deki kadastral uygulamalarda en yaygın kullanılan aletler Leica TS serisi, Topcon GTS serisi ve FOIF TS serisidir. Alet kalibrasyonu en az ayda bir kontrol edilmeli; sıcaklık değişimi >20°C olan sahalarda atmosferik düzeltme mutlaka uygulanmalıdır.

Dikkat: BÖHHBÜY 2005 Md. 52'ye göre kutupsal ölçmede en az 2 kontrol noktasına bağlanma zorunludur. Tek noktadan alınan ölçümler kabul edilmez.

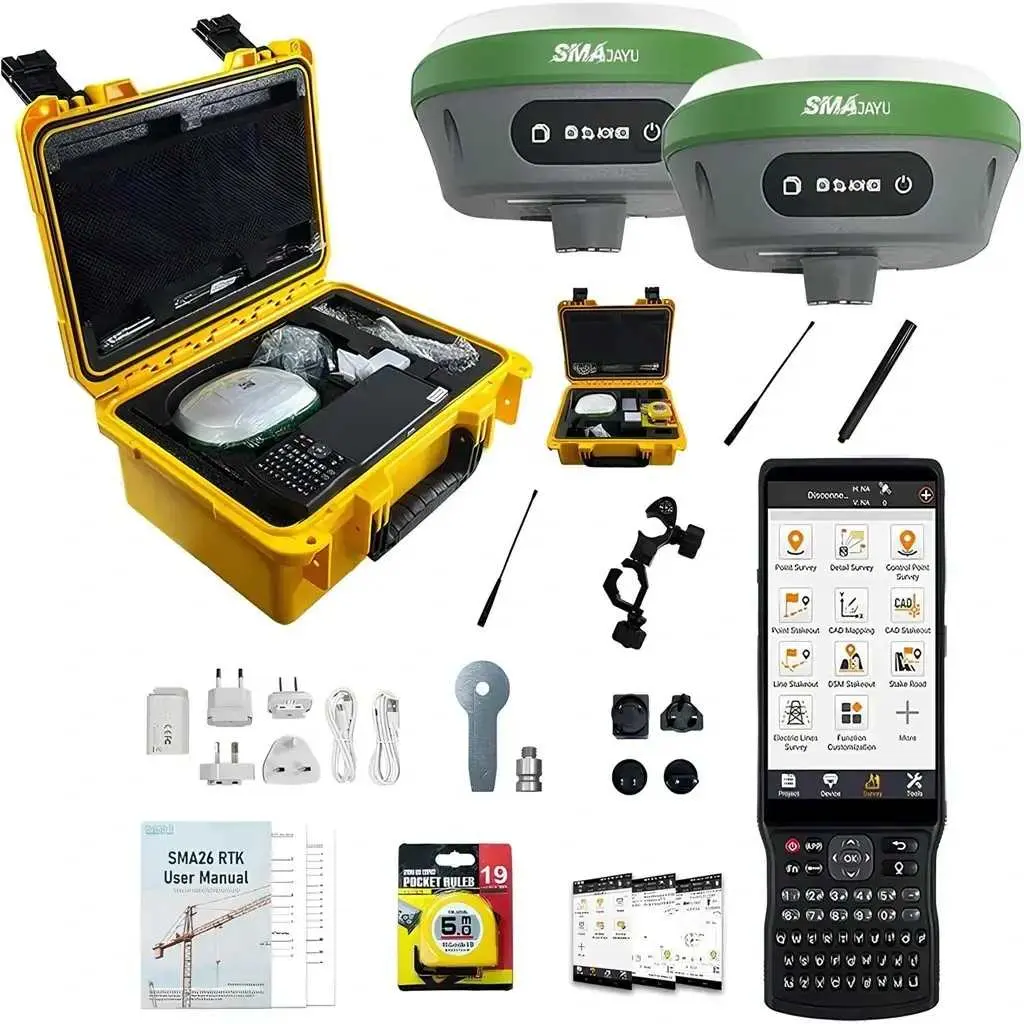

3.2 GNSS-RTK ile Ölçme

Açık alanlarda hızlı ve ekonomik. BÖHHBÜY 2005 Md. 53'e göre:

Tablo 6: GNSS-RTK ile Ölçme

TUSAGA-Aktif (CORS-TR): TKGM ve HGK işbirliğiyle kurulan TUSAGA-Aktif sistemi, 146 sabit GNSS istasyonu ile Türkiye ve KKTC genelinde 24 saat RTK hizmeti sunmaktadır.

Tablo 7: GNSS-RTK ile Ölçme

Saha Notu: Ormanlık ve derin vadili alanlarda uydu görüş açısı kısıtlanabilmekte; PDOP değerleri >3 çıkabilmektedir. Bu alanlarda GNSS-RTK yerine total station kutupsal yöntemi tercih edilmelidir.

Dikkat: PDOP değeri ≤ 3 ve uydu sayısı ≥ 5 koşulları sağlanmadan alınan RTK koordinatları BÖHHBÜY gerekliliklerini karşılamaz. Her nokta için PDOP ve uydu sayısı ölçüm kaydına işlenmelidir.

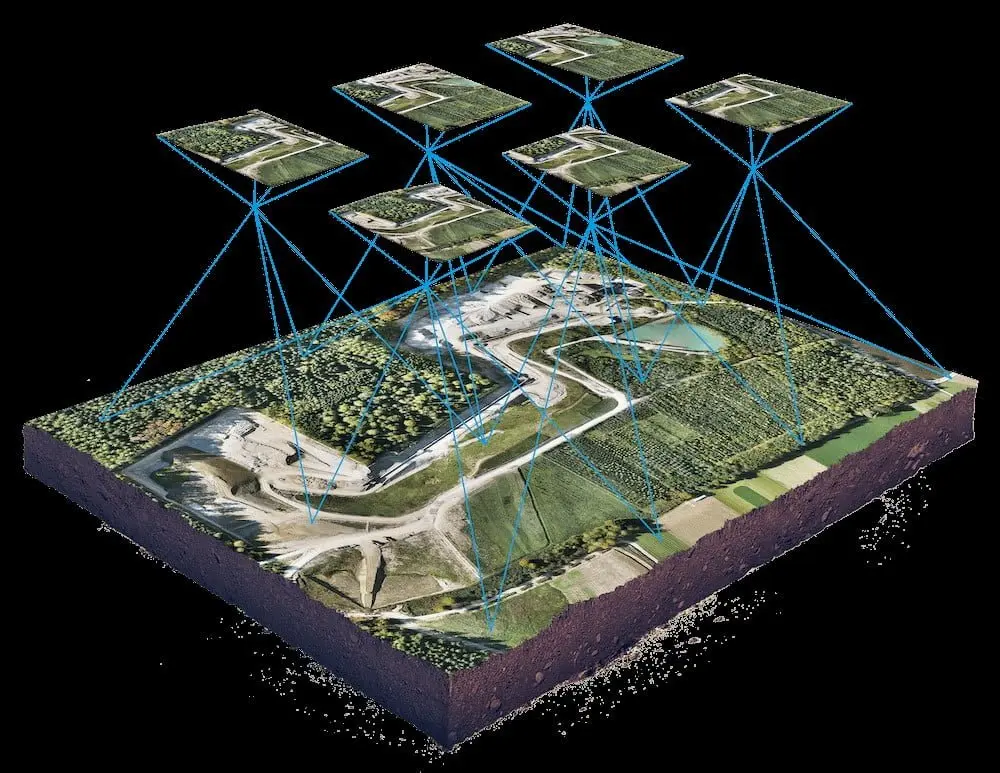

3.3 Fotogrametrik Yöntem

Hava fotoğraflarından veya İHA görüntülerinden kadastral sınırlar çıkarılır. Kontrol noktası doğruluğu en az ±5 cm olmalıdır. BÖHHBÜY 2005 Md. 30–45 standartları uygulanır.

4. Alan Hesaplama Yöntemleri

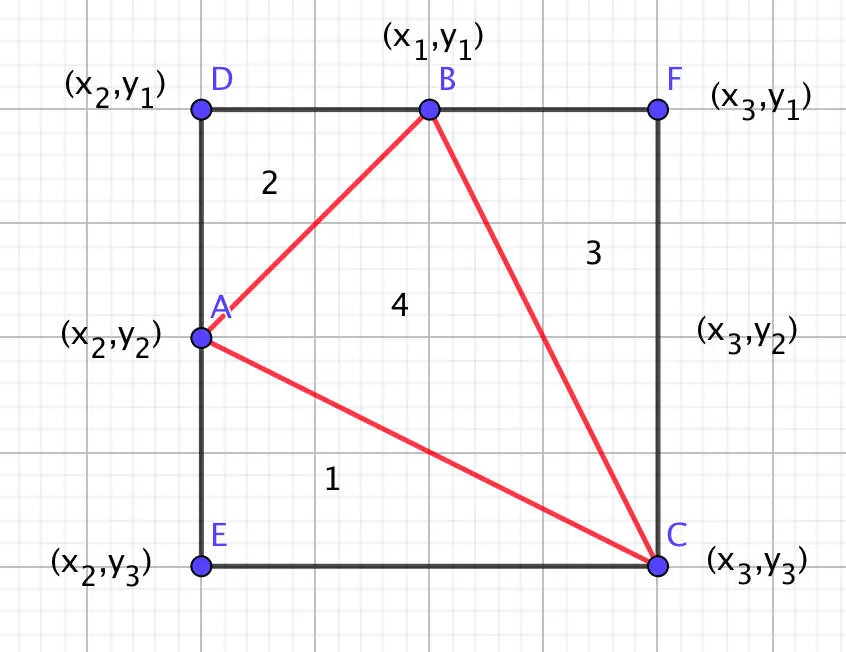

4.1 Koordinatlardan Alan (Gauss Formülü)

Parsel köşe noktalarının koordinatları $P_1(X_1,Y_1), P_2(X_2,Y_2), \ldots, P_n(X_n,Y_n)$ ile alan, çapraz çarpımlar toplamının yarısı olarak hesaplanır:

$A = \frac{1}{2} \left| \sum_{i=1}^{n} (X_i \cdot Y_{i+1} - X_{i+1} \cdot Y_i) \right|$

Burada $n+1 \equiv 1$ (kapalı çokgen). Bu formül Shoelace (Gauss) Formülü olarak bilinir ve milyonlarca m² büyüklüğündeki parsellerde ppm hassasiyetle sonuç verir. Her köşe için sağ çapraz ($X_i \cdot Y_{i+1}$) ve sol çapraz ($X_{i+1} \cdot Y_i$) çarpımlar ayrı sütunlarda toplanır; farkın yarısının mutlak değeri alanı verir.

4.2 Alan Kontrolü ve BÖHHBÜY Toleransı

BÖHHBÜY 2005 Md. 50'ye göre alan hesabı iki bağımsız yöntemle yapılmalı ve fark aşağıdaki sınırın altında kalmalıdır:

$\Delta A < 0{,}005 \times A_{\text{hesap}}$

Yani fark oranı < %0,5 olmalıdır. Eğer iki hesap sonucu bu toleransı aşıyorsa ölçüm tekrar edilir veya koordinatlar gözden geçirilir.

TKGM Uygulama Örnekleri (2022) kapsamında kesin koordinatlı parsellerde yüzölçümü yanılma sınırları:

Tablo 8: Alan Kontrolü ve BÖHHBÜY Toleransı

5. İfraz (Parselleme) Tasarımı

5.1 İfraz Sınırı Belirleme

Bir parselin alana, cepheye veya özel koşullara göre bölünmesinde yeni sınır noktalarının koordinatları analitik olarak hesaplanır.

Belirli Alanlı İfraz: $A_1$ alanında alt parsel oluşturmak için kesim mesafesi $d$ şu formülle bulunur:

$d = \frac{2 A_1}{b_1}$

Burada $A_1$ = İstenen alt parsel alanı (m²), $b_1$ = Parselin bölünecek kenarının uzunluğu (m), $d$ = kesim mesafesi (m).

Not: Bu formül yalnızca dikdörtgen parseller için geçerlidir. Düzensiz parsellerde iteratif veya koordinat tabanlı analitik yöntem uygulanır.

5.2 İfraz Koşulları (3194 Sayılı İmar Kanunu)

• Md. 15: Yola terk yükümlülüğü; imar planında yol olan kısımlar bedelsiz terk edilir.
• Md. 16: Belediye encümeni kararı ile ifraz/tevhit onayı; tapu müdürlüğüne tescil.
• Md. 18: Parselasyon planı uygulaması; Düzenleme Ortaklık Payı (DOP) kesintisi. DOP oranı azami %40 (3194 Md. 18/2).

Tablo 9: İfraz Koşulları (3194 Sayılı İmar Kanunu)

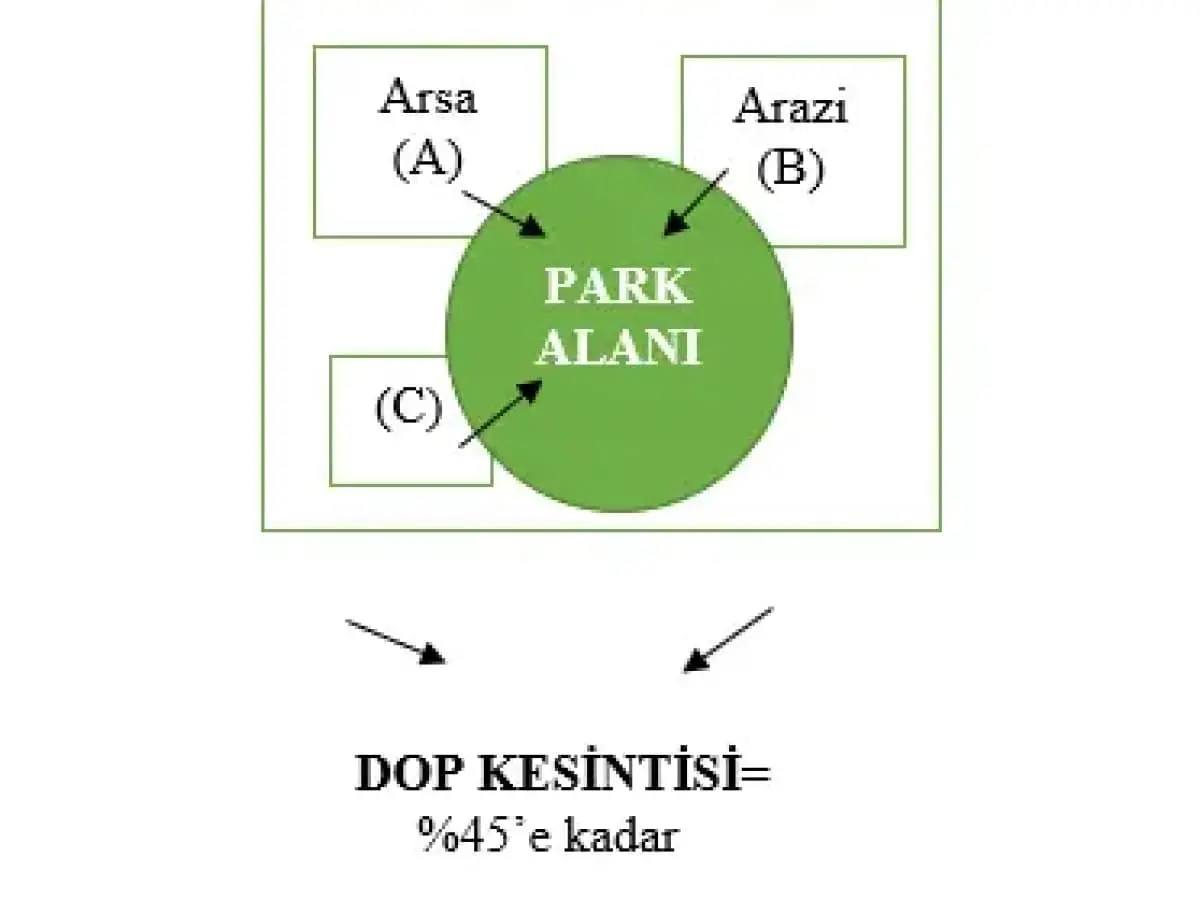

5.3 Düzenleme Ortaklık Payı (DOP) Hesabı

3194 Sayılı İmar Kanunu Md. 18 kapsamında DOP, imar uygulaması yapılan bölgede kamu tesisleri için gerekli alan miktarının, düzenleme sahasındaki toplam parsel alanına oranıdır. DOP formülü, katılım kütlesi ve dağıtım kütlesi arasındaki farkı esas alır:

$DOP = \frac{A_{\text{kamu}}}{A_{\text{toplam}}} \times 100\%$

$DOPO = \frac{K - D}{K} \times 100\%$

Burada $K$ = Katılım kütlesi (düzenleme alanına giren parsellerin toplam alanı), $D$ = Dağıtım kütlesi (imar adalarının imar parsellerine ayrılan kısmının toplam alanı).

Örnek (TKGM HKMO Kurultayı 2009):

• Katılım kütlesi $K = 200\,000$ m²
• Dağıtım kütlesi $D = 160\,000$ m²
• DOP = $(200\,000 – 160\,000) = 40\,000$ m²
• DOPO = $40\,000 / 200\,000 =$ %20

DOP Kesilebilecek Alanlar (3194 Md. 18):

• MEB'e bağlı ilk ve ortaöğretim kurumları
• Yol, meydan, park, otopark
• Çocuk bahçesi, yeşil saha
• İbadet yeri, karakol, pazar yeri
• Toplu taşıma yeri

Dikkat: DOP oranı azami %40'tır (3194 Md. 18/2). %40'ı aşan kısım için kamulaştırma zorunludur:

$M_{\text{kamul}} = \frac{(A_{\text{kamu}} - 0{,}40 \times A_{\text{toplam}}) \times 100}{60}$

Saha Notu: En sık yapılan hatalardan biri DOP'un %40 sınırını gözetmemektir. Bu sınırın üzerinde DOP kesen belediyeler aleyhine Danıştay 6. Dairesi'nde iptal davaları açılmaktadır.

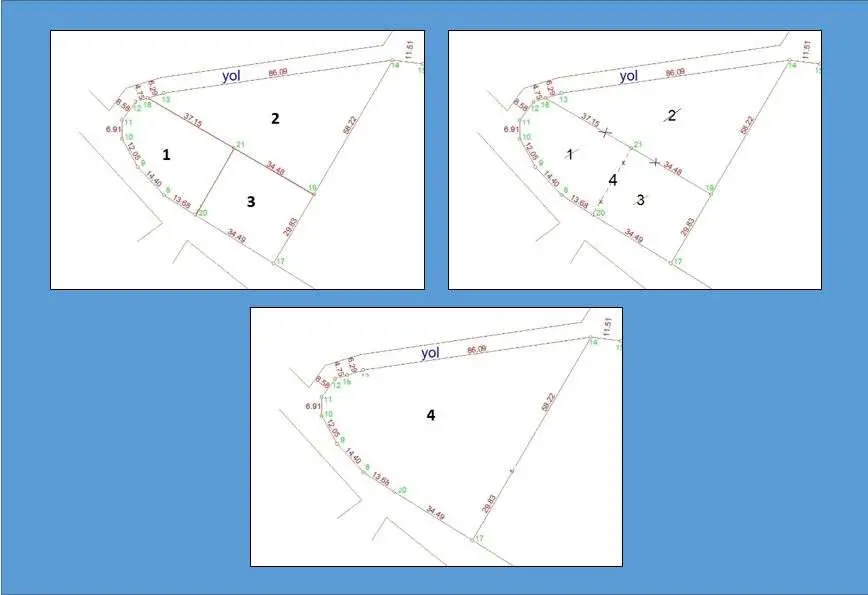

6. Tevhit ve Yola Terk İşlemleri

Tablo 10: Tevhit ve Yola Terk İşlemleri

6.1 Yola Terkli Parsellerde DOP Hesabı

15 ve 16. madde kapsamında önceki uygulamada bedelsiz yola terk yapılmış bir parselde 18. madde uygulamasında DOP hesabı, önceki terk oranı dikkate alınarak yapılır:

• Önceki terk oranı (%20) < 18. md. DOP oranı (%25) → Fark (%5) kadar ek DOP kesilir.
• Ek DOP, parselin ilk yüzölçümü üzerinden hesaplanır.

Örnek (HKMO Kurultayı 2009, Örnek 1):

• Kadastro parseli: 1.000 m²
• Bedelsiz yola terk: 200 m² (≡ %20)
• 18. md. DOP oranı: %25
• Ek DOP: %5 × 1.000 m² = 50 m²
• Toplam kesinti: 200 + 50 = 250 m² (ilk parselin %25'i)

7. Aplikasyon ve Tescil Süreci

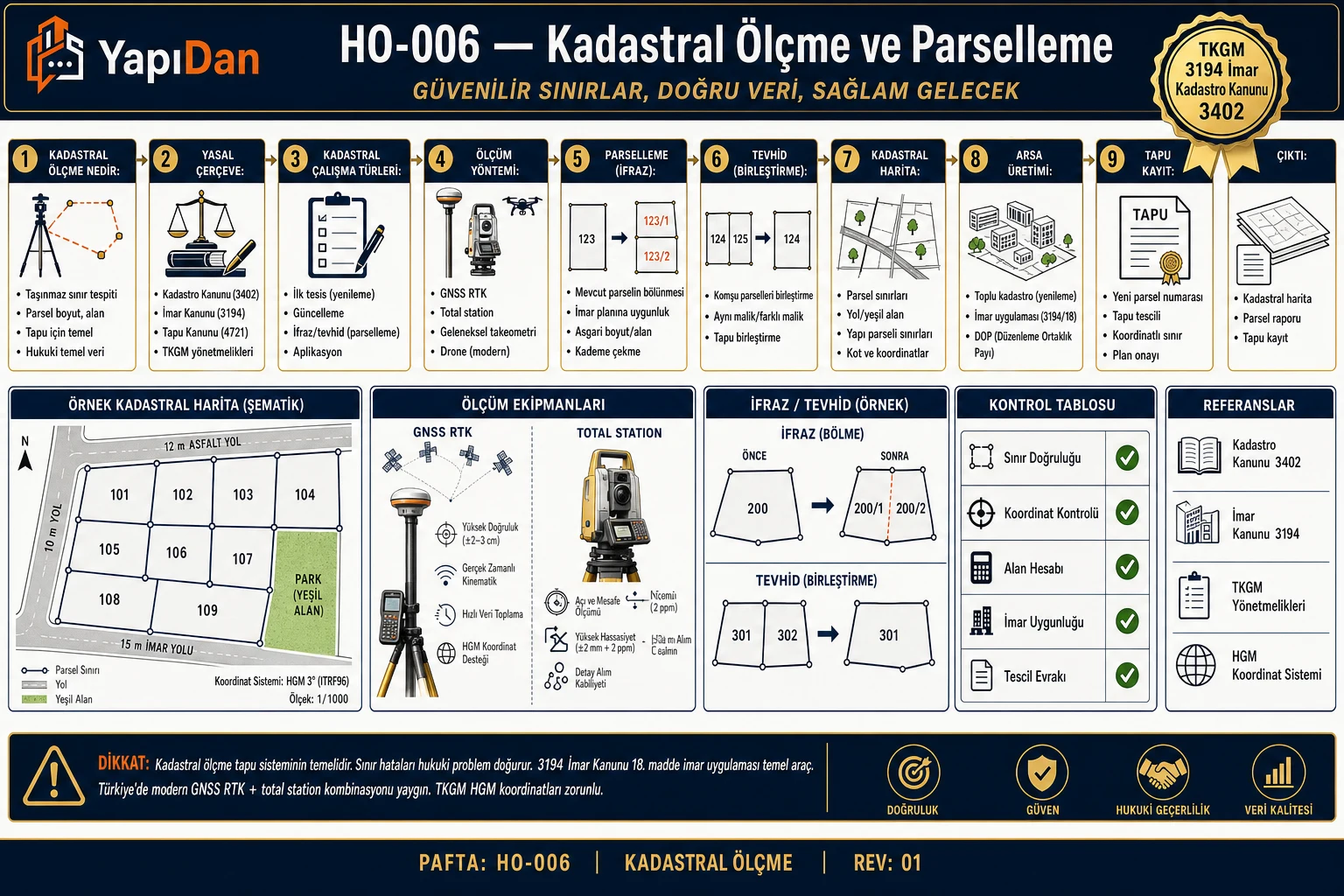

Kadastral işlem süreci aşağıdaki diyagramda özetlenmiştir:

Tescil süreci adımları:

1. Proje hazırlığı: Ölçü krokisi ve koordinat listesi düzenlenir.
2. Saha ölçümü: Parsel sınırları, aplikasyon yöntemleriyle belirlenir (BÖHHBÜY 2005 Md. 50–58).
3. Hesap ve kroki: Alan hesabı, koordinat listesi, ifraz/tevhit krokisi hazırlanır.
4. Belediye onayı: İfraz projesi ilgili belediye veya il özel idaresine sunulur (3194 Md. 16).
5. Kadastro onayı: TKGM birimince teknik inceleme; koordinat kontrolü (3402 Md. 19/A).
6. Tapu tescili: Yeni parsel/parseller tapu siciline işlenir; koordinatlar tapu kütüğüne eklenir.

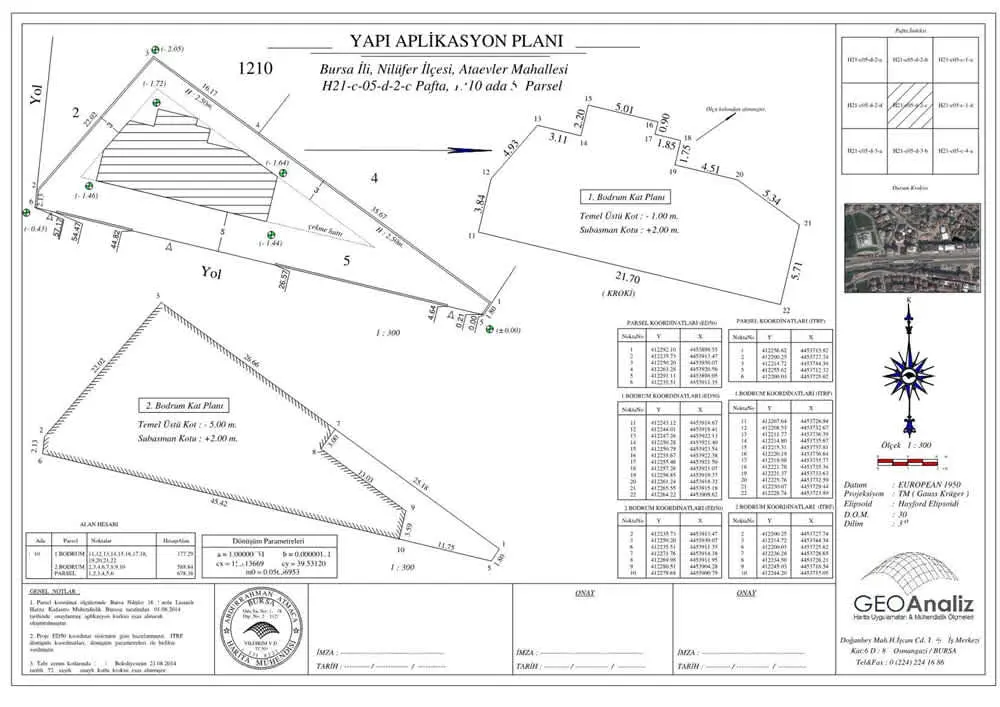

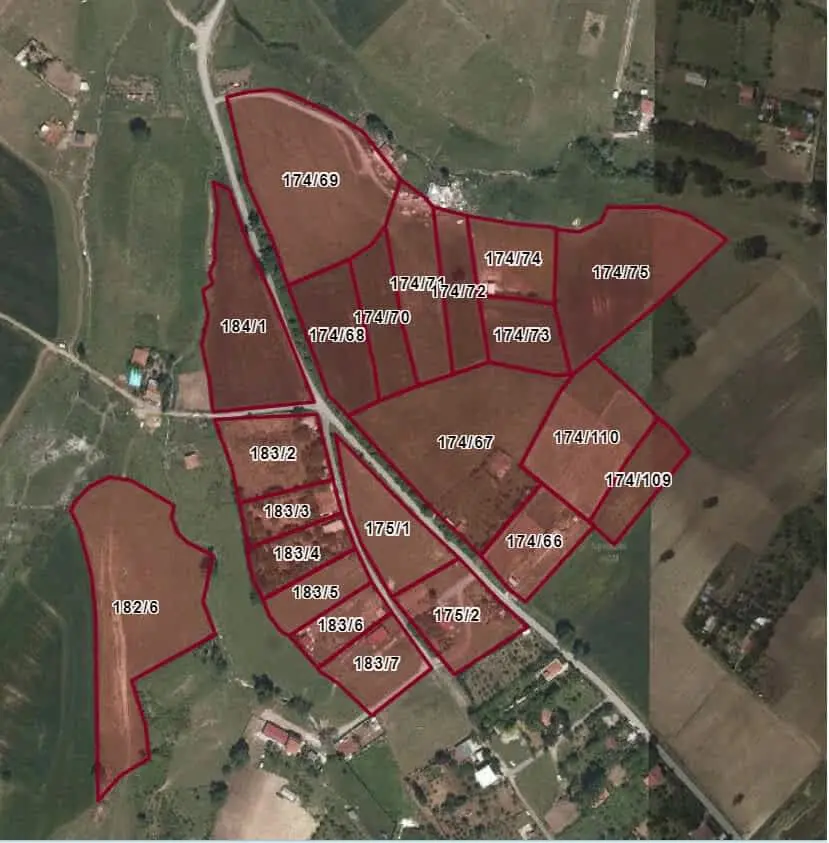

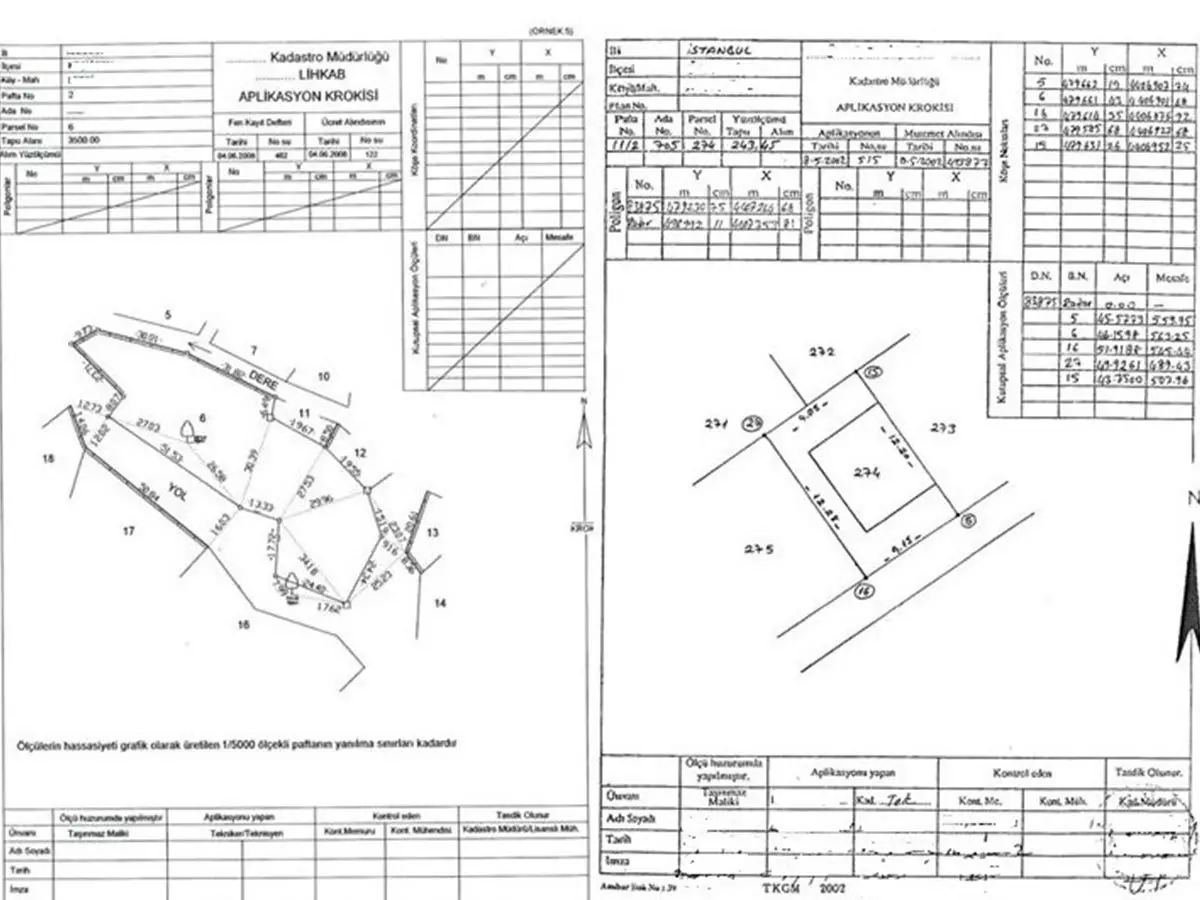

8. Kadastral Kroki ve Pafta Örnekleri

9. Mevzuat Referansları

Tablo 11: Mevzuat Referansları

10. Örnek Problemler

Problem 1 — Kolay

Konu: Gauss (Shoelace) Formülü ile dikdörtgen parsel alan hesabı

Veriler:

• $P_1 = (4\,520\,100{,}00,\; 785\,200{,}00)$ — ITRF96 (m)
• $P_2 = (4\,520\,145{,}00,\; 785\,200{,}00)$
• $P_3 = (4\,520\,145{,}00,\; 785\,260{,}00)$
• $P_4 = (4\,520\,100{,}00,\; 785\,260{,}00)$

İstenen: Parselin alanını Gauss formülüyle hesaplayın ve geometrik kontrolle doğrulayın.

Çözüm:

Adım 1: Dikdörtgen için Gauss formülü sadeleştirilmiş hesap:

$A = |X_{\text{en}} \times Y_{\text{boy}}| = (4\,520\,145 - 4\,520\,100) \times (785\,260 - 785\,200) = 45 \times 60 = 2700\text{ m}^2$

Adım 2: Geometrik kontrol:

• Genişlik: $b = 4\,520\,145{,}00 - 4\,520\,100{,}00 = 45{,}00$ m
• Derinlik: $d = 785\,260{,}00 - 785\,200{,}00 = 60{,}00$ m
• Dikdörtgen alan: $A = 45 \times 60 = 2700\text{ m}^2$

Sonuç: Parsel alanı = 2.700 m²

BÖHHBÜY Kontrolü: İki bağımsız hesap (Gauss ve geometrik): Fark = 0 m² → $0/2700 = 0{,}00\% < 0{,}5\%$

Problem 2 — Orta

Konu: DOP oranı hesabı ve kapanan kadastral yol etkisinin belirlenmesi

Veriler:

• Toplam düzenleme sahası: $K = 100\,000$ m²
• Kamu tesisleri için ihtiyaç duyulan alan: $40\,000$ m²
• Sahada kapanan kadastral yol: $10\,000$ m²

İstenen: (a) DOP oranını hesaplayın, (b) Kapanan yolun etkisini değerlendirin.

Çözüm:

Adım 1: Kapanan yol dikkate alınmadan DOP oranı:

$DOPO_1 = \frac{40\,000}{100\,000} = 0{,}40 = \textbf{\%40}$

Adım 2: Kapanan yol kamu alanları için kullanılacağına göre:

• Kamusal alan ihtiyacından kapanan yol düşülür: $40\,000 – 10\,000 = 30\,000$ m²
• DOP kesilebilecek alan = toplam sahadan kapanan yol düşülür: $100\,000 – 10\,000 = 90\,000$ m²

$DOPO_2 = \frac{30\,000}{90\,000} = 0{,}3333 = \textbf{\%33{,}33}$

Adım 3: Sağlama: Kapanan 10.000 m² yol kamu alanı için kullanıldığından %33,33 DOP ile $90\,000 \times 0{,}3333 = 30\,000$ m² + $10\,000$ m² = 40.000 m² kamu alanı sağlanmış olur.

Adım 4: Yasal kontrol: $DOPO_2 = \%33{,}33 < \%40$ (3194 Md. 18/2 sınırı) — şart sağlandı.

Sonuç:

• Kapanan yol dikkate alınmadan: DOP = %40
• Kapanan yol dikkate alınarak: DOP = %33,33
• Kamulaştırma gerekmiyor

Problem 3 — Zor

Konu: Çok adımlı ifraz: DOP kesintisi, belirli alanlı ifraz tasarımı ve koordinat hesabı

Veriler:

• Kadastro parseli toplam alanı: 5.000 m²
• Uygulama öncesi bedelsiz yola terk: 1.000 m² (≡ %20)
• Geriye kalan parsel: 4.000 m²
• Kalan parselden uygulamaya giren kısım: 2.400 m²
• 18. md. DOP oranı: %30
• Parsel şekli: Dikdörtgen, $b_1 = 40$ m (yol cephesi), $d_{\text{toplam}} = 2400/40 = 60$ m (derinlik)

İstenen:

1. Uygulamaya giren kısımdan kesilecek DOP miktarı
2. İmar parseline tahsis edilecek alan
3. Yeni ifraz sınırı koordinatları

Çözüm:

Adım 1: Uygulamaya giren kısmın terk payı tespiti:

$r = \frac{2\,400}{4\,000} = 0{,}60$

$A_{\text{terk,uygulama}} = 1\,000 \times 0{,}60 = 600\text{ m}^2$

Adım 2: DOP hesabı:

Uygulamaya giren kısım + kısma düşen terk = $2\,400 + 600 = 3\,000$ m²

$DOP = 3\,000 \times 0{,}30 = 900\text{ m}^2$

Uygulamaya giren kısma düşen terk ($600$ m²) DOP'tan düşülür:

$DOP_{\text{kesilecek}} = 900 - 600 = \textbf{300 m}^2$

Adım 3: İmar parseli alanı:

$A_{\text{imar parseli}} = 2400 - 300 = \textbf{2.100 m}^2$

Adım 4: İfraz sınırı koordinat hesabı. İmar parseli dikdörtgen varsayımıyla ($b_1 = 40$ m sabit cephe):

$d_{\text{imar}} = \frac{A_{\text{imar}}}{b_1} = \frac{2\,100}{40} = 52{,}50\text{ m}$

Parsel köşe koordinatları ($P_1P_2$ referans):

• Yol cephesi: $P_1 = (0{,}000,\; 0{,}000)$, $P_2 = (40{,}000,\; 0{,}000)$
• Yeni ifraz sınırı: $P_5 = (0{,}000,\; 52{,}500)$, $P_6 = (40{,}000,\; 52{,}500)$
• DOP olarak kalan alan: $40 \times (60 - 52{,}50) = 40 \times 7{,}50 = 300\text{ m}^2$ — sağlama sağlandı.

Adım 5: Sağlama (BÖHHBÜY alan kontrolü):

$\Delta A = |A_{\text{toplam}} - (A_{\text{imar}} + A_{\text{DOP}})| = |2400 - (2100 + 300)| = 0\text{ m}^2$

$\frac{0}{2400} = 0{,}00\% < 0{,}5\%$

Sonuç:

• Kesilecek DOP: 300 m²
• İmar parseli: 2.100 m²
• Yeni ifraz sınır noktası: $P_5(0{,}000,\; 52{,}500)$ ve $P_6(40{,}000,\; 52{,}500)$ — yerel koordinatlarda
• DOP oranı: $300 / 2400 = \%12{,}5 < \%40$ — yasal sınır sağlandı.

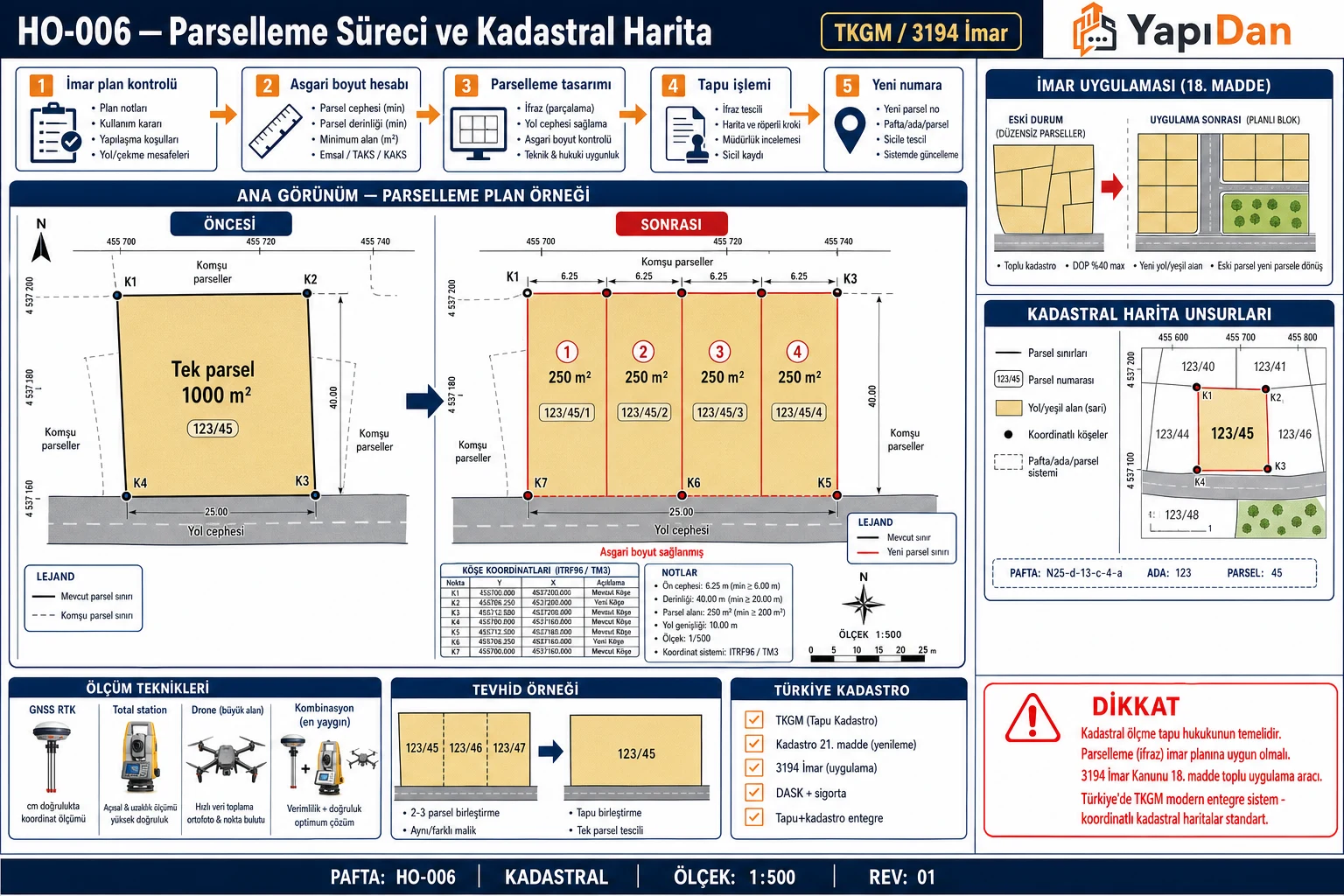

11. Teknik Kesit: İfraz Tasarımı

12. Sık Yapılan Hatalar

1. Koordinat sisteminin karıştırılması (ED50 vs ITRF96): İki sistem arasında 90–200 m'ye ulaşan sistematik fark mevcuttur; dönüşüm yapılmadan koordinatların karıştırılması ciddi sınır hatalarına yol açar.

2. DOP oranının %40 sınırını aşmamasının gözetilmemesi: İmar Kanunu Madde 18 uyarınca Düzenleme Ortaklık Payı azami %40 olabilir. Bu sınırın üstünde DOP kesilmesi hukuki itiraz riskini artırır.

3. Alan hesabında iki bağımsız hesap yapılmaması: BÖHHBÜY 2005'e göre koordinat alanı iki bağımsız yöntemle hesaplanmalı ve farkın %0,5'in altında kalması gerekir.

4. RTK ölçümünde PDOP ve uydu sayısı kontrolünün yapılmaması: PDOP > 3 veya < 5 uydu koşulunda alınan RTK koordinatları BÖHHBÜY gerekliliklerini karşılamaz.

5. İfraz koşullarının imar planına uygunluğunun kontrol edilmemesi: İfraz sonucu oluşan her yeni parselin imar planındaki minimum cephe ve alan koşullarını karşılaması gerekir.

6. Yola terk edilecek kısmın koordinatlarının belirlenmemesi: Parsel imar yolu üzerinden geçiyorsa yola terk alanının sınırları koordinatlarıyla belirlenmeli; kalan parsel alanı yeni pafta işlemi için ayrıca hesaplanmalıdır.

Kaynakça

1. İlgili Türk Standartları (TS) ve Avrupa Normları (EN)
2. TBDY 2018 — Türkiye Bina Deprem Yönetmeliği
3. İlgili ders kitapları ve teknik kaynaklar

Not: Bu makale eğitim amaçlıdır. Projelerde güncel yönetmelik ve standartlara başvurunuz.
