GNSS/GPS Ölçme — RTK ve Statik Yöntemler

Küresel Uydu Navigasyon Sistemleri (GNSS), yer yüzeyindeki noktaların üç boyutlu koordinatlarını yüksek doğrulukla belirlemeye yarayan ölçme teknolojilerinin bütününü kapsar. Türkiye'deki mühendislik uygulamalarında GPS (ABD), GLONASS (Rusya), Galileo (AB) ve BeiDou (Çin) uydu takımyıldızları birlikte kullanılmakta; BÖHHBÜY 2018 kapsamındaki kadastral, aplikasyon ve ağ ölçmeleri TKGM Teknik Şartnamesi'ne göre yürütülmektedir. Bu makale, statik GNSS ve RTK yöntemlerini temel kavramlardan saha uygulamasına kadar açıklamaktadır.

1. GNSS Temel Kavramlar

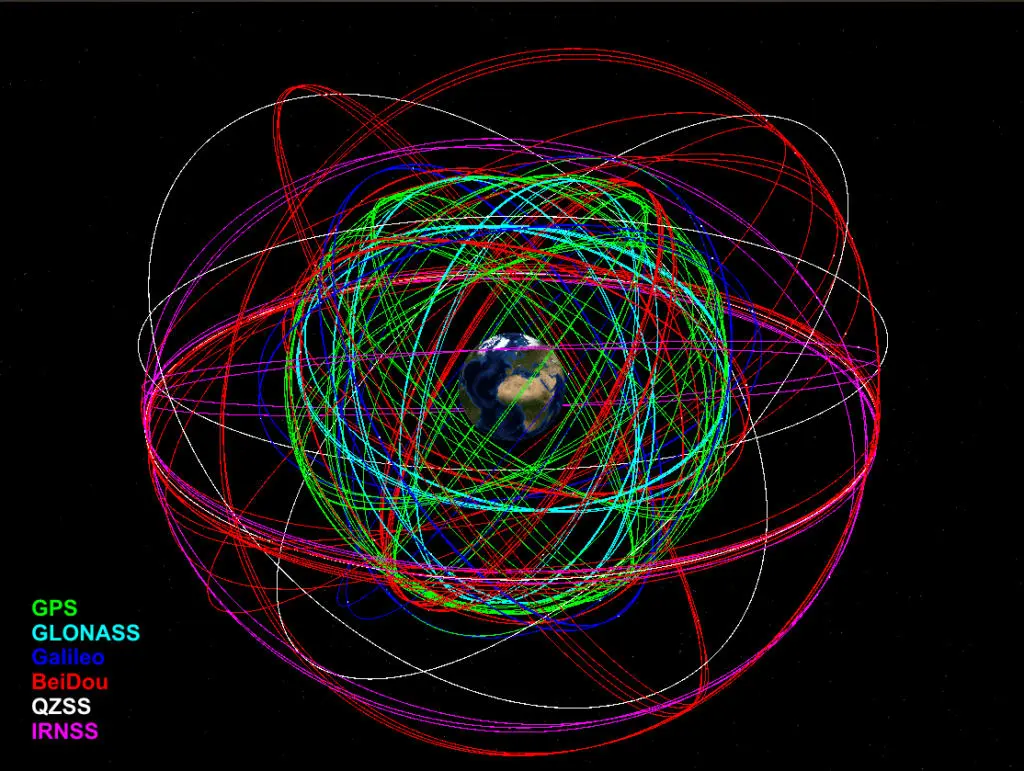

1.1 Uydu Sistemi Yapısı

Bir GNSS sistemi üç ana segmentten oluşur:

• Uzay segmenti: Orta Yer Yörüngesi'nde (MEO, ~20.200 km) hareket eden uydu takımyıldızı
• Kontrol segmenti: Ana kontrol istasyonları ve yer izleme ağı
• Kullanıcı segmenti: Alıcılar ve işleme yazılımları

Türkiye'de yaygın kullanılan sistemler ve mevcut uydu sayıları:

Tablo 1: Uydu Sistemi Yapısı

1.2 Ölçme Yöntemleri: Kod ve Faz

GNSS alıcıları iki temel yöntemle mesafe ölçer:

Kod (pseudorange) ölçümü: Uydudan gelen C/A veya P(Y) kod sinyalinin alıcıya ulaşma süresi ölçülür; doğruluk ±1–5 m düzeyindedir ve navigasyonda kullanılır.

Taşıyıcı faz ölçümü: L1 (1575,42 MHz) veya L2 (1227,60 MHz) taşıyıcı dalgasının faz kayması ölçülür; belirsizlik (ambiguity) çözümü sonrası mm–cm doğruluğa ulaşılır.

1.3 Hata Kaynakları

Tablo 2: Hata Kaynakları

2. Statik GNSS Ölçmesi

2.1 Yöntem Tanımı

Statik GNSS yönteminde alıcılar belirli noktalara yerleştirilerek uzun süreli veri kaydeder; kayıt tamamlandıktan sonra ofis ortamında post-işleme yazılımıyla çözüm yapılır. Çift fark gözlem denklemi hataların büyük bölümünü eleme yolunu açar:

$$\nabla\Delta\Phi_{rs}^{ij}(t) = \nabla\Delta\rho_{rs}^{ij}(t) + \lambda \cdot \nabla\Delta N_{rs}^{ij} - \nabla\Delta I_{rs}^{ij}(t) + \nabla\Delta T_{rs}^{ij}(t) + \varepsilon$$

Bu denklemde:

• $\nabla\Delta\Phi_{rs}^{ij}(t)$ — r ve s alıcıları, i ve j uydular arasındaki çift fark faz ölçümü (m)
• $\nabla\Delta\rho_{rs}^{ij}(t)$ — geometrik mesafe çift farkı (m)
• $\lambda$ — taşıyıcı dalga boyu (L1 ≈ 0,1903 m)
• $\nabla\Delta N_{rs}^{ij}$ — tam dalga belirsizliği çift farkı (boyutsuz tamsayı)
• $\nabla\Delta I_{rs}^{ij}(t)$ — iyonosfer gecikmesi çift farkı (m)
• $\nabla\Delta T_{rs}^{ij}(t)$ — troposfer gecikmesi çift farkı (m)

2.2 BÖHHBÜY Ölçme Süreleri

BÖHHBÜY 2018 Madde 19, şebeke sınıfına göre minimum ölçme sürelerini belirler:

Tablo 3: BÖHHBÜY Ölçme Süreleri

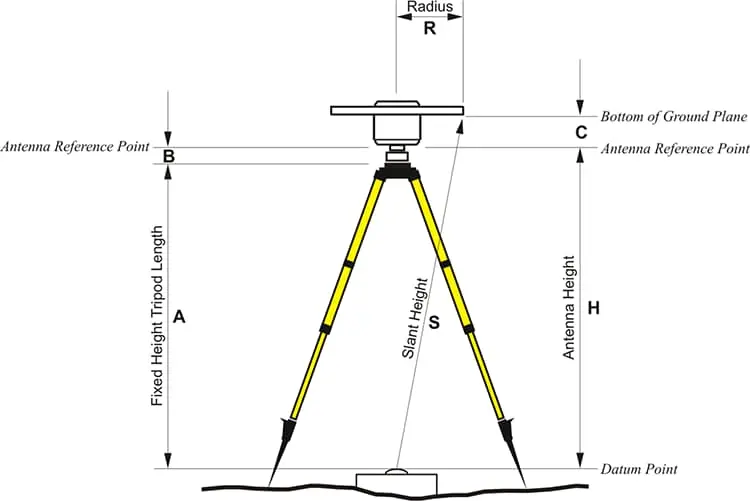

2.3 Anten Yükseklik Ölçümü

Statik ölçmelerde anten yüksekliğinin hatalı ölçülmesi, düşey koordinat hatasına doğrudan yansır. BÖHHBÜY Madde 14e gereği anten yüksekliği ölçüm başında ve sonunda olmak üzere en az iki kez ölçülmeli ve fark 2 mm'yi geçmemelidir.

Slant mesafe ölçüldüğünde düşey anten yüksekliği aşağıdaki bağıntıyla hesaplanır:

$$h = \sqrt{S^2 - R^2}$$

Burada:

• $h$ — ARP'den datum noktasına düşey anten yüksekliği (m)
• $S$ — eğik (slant) ölçülen mesafe (m)
• $R$ — anten yarıçapı (m, üretici dokümantasyonundan alınır)

2.4 Post-İşleme Yazılımları

Tablo 4: Post-İşleme Yazılımları

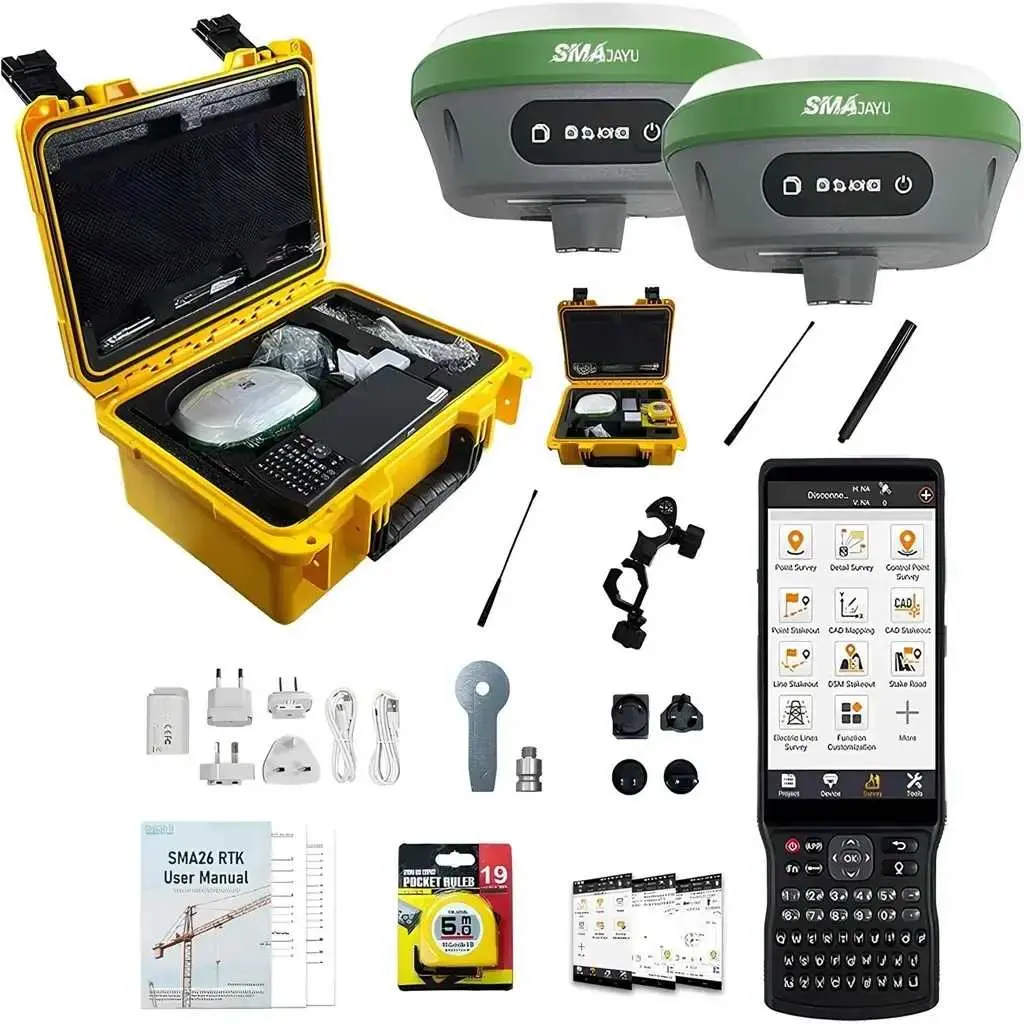

3. RTK GNSS Ölçmesi

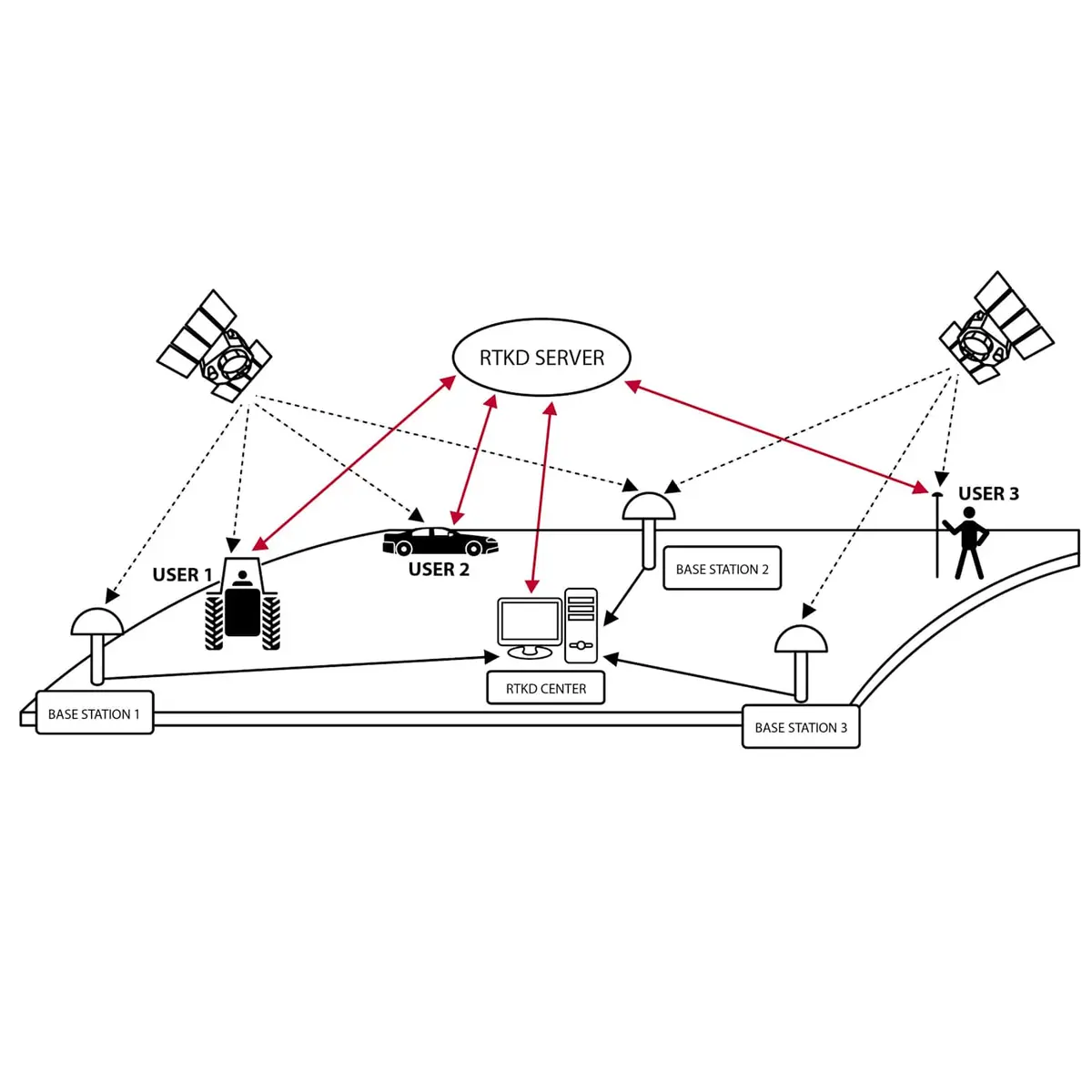

3.1 TUSAGA-Aktif CORS Ağı

Türkiye'nin Sürekli Çalışan GNSS Ağı (TUSAGA-Aktif), Harita Genel Müdürlüğü (HGM) ve TKGM tarafından işletilen 158 sabit GNSS istasyonundan oluşur. İstasyonlar yaklaşık 80–100 km aralıklarla konumlandırılmıştır; 24/7 kesintisiz veri yayını NTRIP protokolüyle gerçekleştirilir.

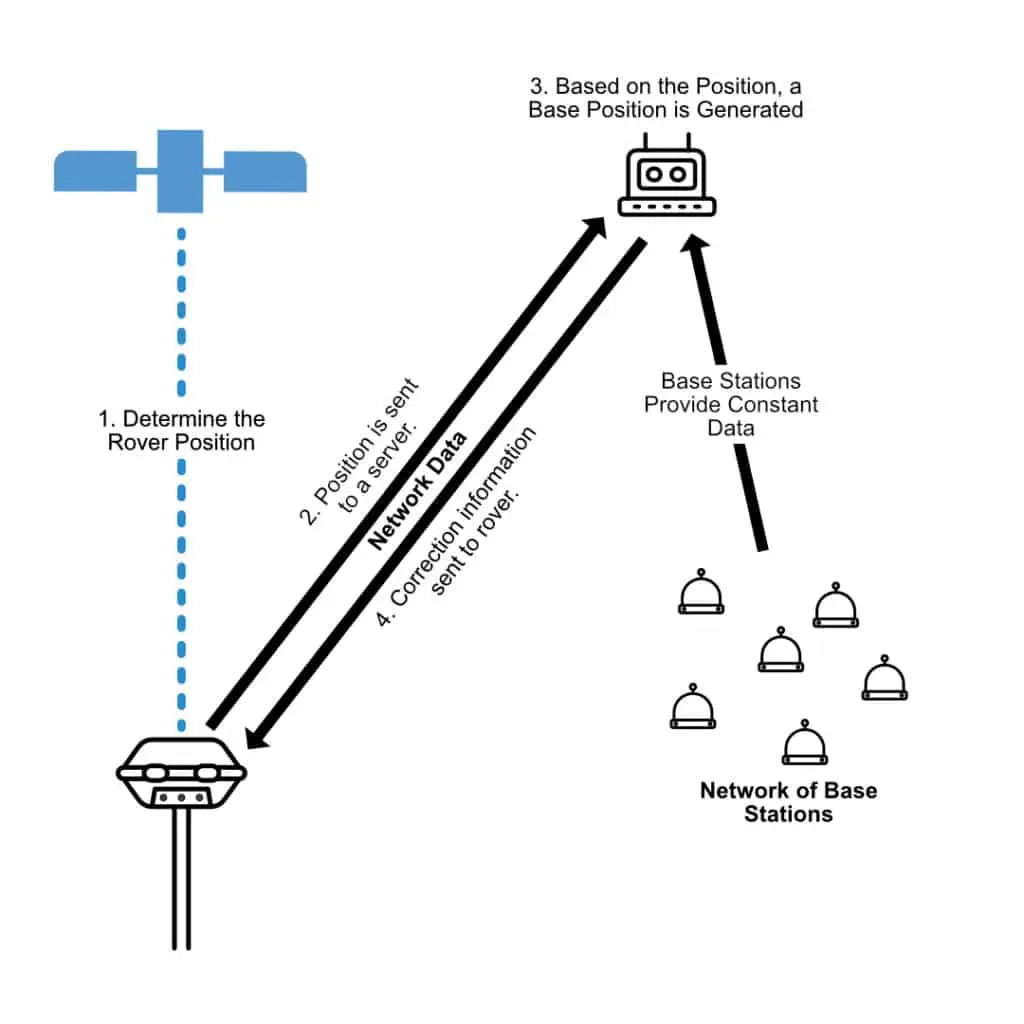

3.2 Düzeltme Yöntemleri

TUSAGA-Aktif üç farklı ağ RTK düzeltme yöntemi sunar:

Tablo 5: Düzeltme Yöntemleri

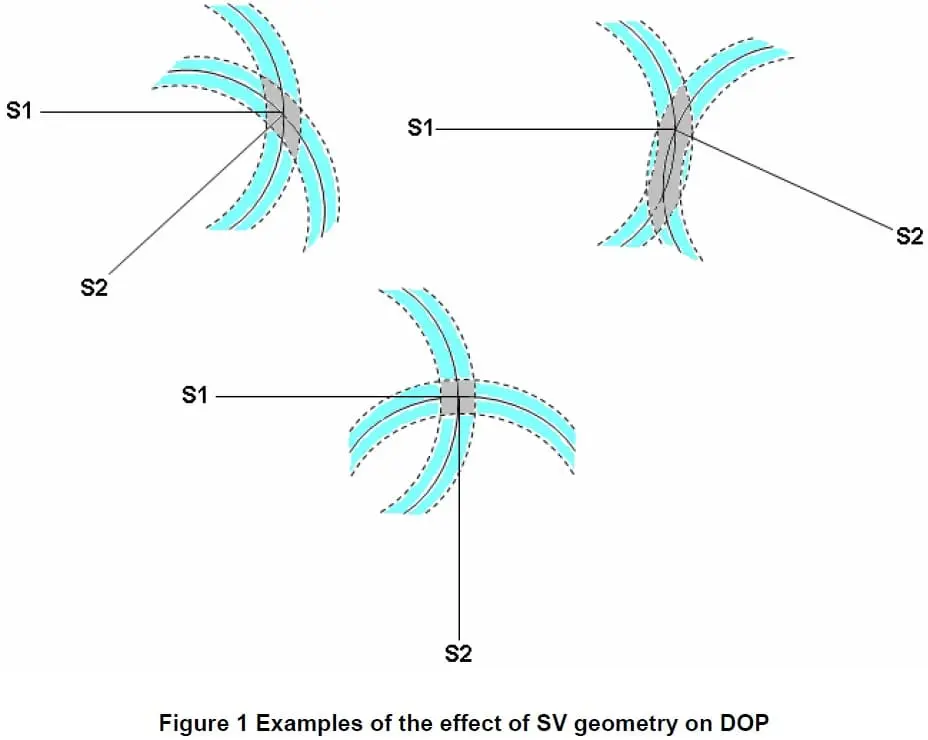

3.3 DOP Değerleri ve Uydu Geometrisi

DOP (Dilution of Precision), uyduların gökyüzündeki geometrik dağılımının konum belirsizliğine etkisini sayısal olarak ifade eden boyutsuz bir katsayıdır. DOP değeri küçüldükçe uydu geometrisi iyileşir ve konum doğruluğu artar.

$$PDOP = \sqrt{\sigma_x^2 + \sigma_y^2 + \sigma_z^2}$$

Burada $\sigma_x$, $\sigma_y$, $\sigma_z$ konum belirsizliği kovaryans matrisinin köşegen elemanlarının kareköküdür. BÖHHBÜY ve TUSAGA-Aktif şartnamesine göre ölçüm sırasında $PDOP \leq 4$ koşulu sağlanmalıdır.

DOP türleri ve anlamları:

Tablo 6: DOP Değerleri ve Uydu Geometrisi

3.4 RTK Ölçüm Protokolü

BÖHHBÜY Madde 26 ve TKGM Teknik Şartnamesi'ne göre RTK ölçümünde uyulması gereken kurallar:

1. Ön koşullar: PDOP ≤ 4, görünür uydu sayısı ≥ 5 (tercihen ≥ 7), sinyal engeli yok
2. Fix çözüm: Yalnızca "Fix" (tamsayı ambiguity çözülmüş) statüsünde ölçüm kabul edilir; "Float" ve "DGPS" reddedilir
3. Başlatma: Alıcı açıldıktan sonra fix çözüme ulaşmak için 1–3 dakika beklenir
4. Ölçüm tekrarı: Her noktada en az 3 epok (saniye) gözlem, tekrarlı ölçümler arasındaki fark ≤ 3 cm
5. Kontrol noktası: Her seansta bilinen koordinatlı noktada kontrol ölçümü yapılır; tolerans ≤ 3 cm
6. Kayıt: Nokta kodu, anten yüksekliği, ölçüm zamanı, uydu sayısı ve PDOP değeri zorunlu olarak kaydedilir

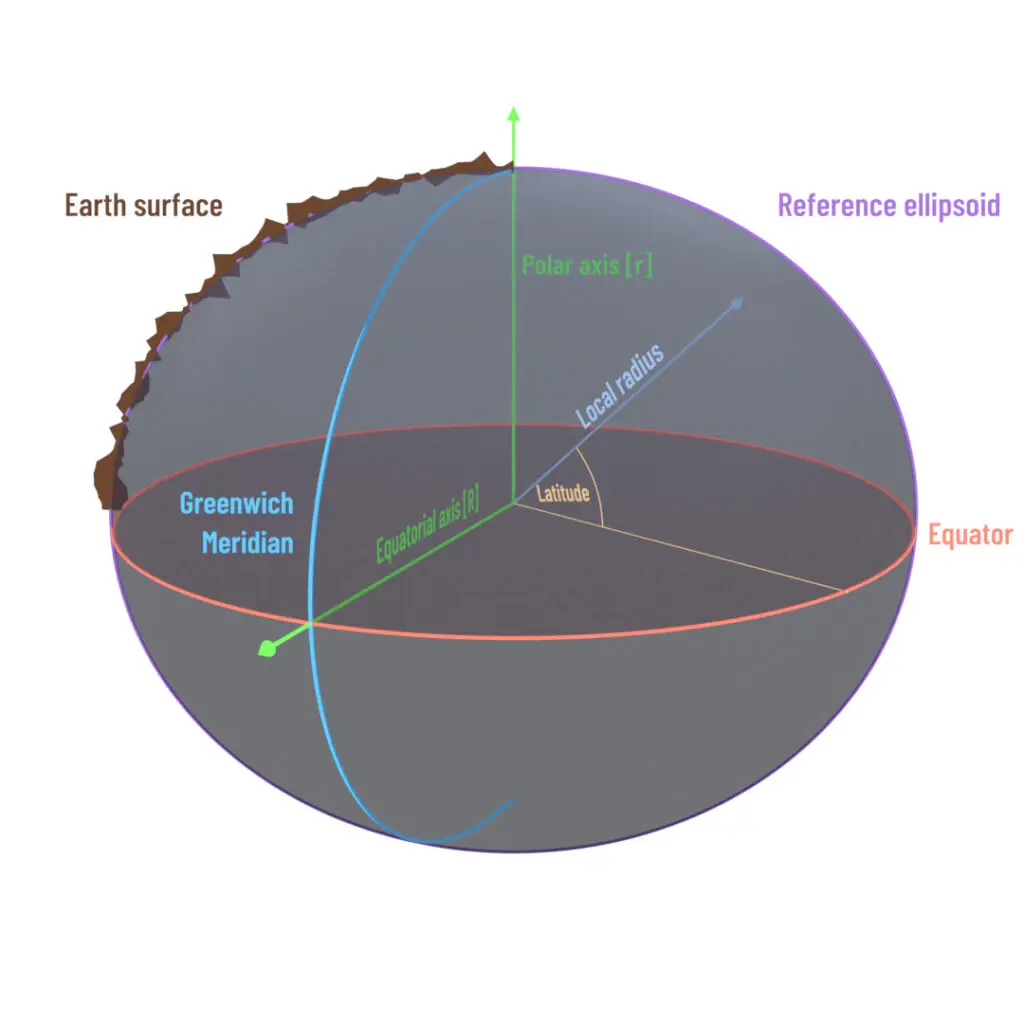

4. Yükseklik Dönüşümü: Elipsoid'ten Ortometrik Yüksekliğe

GNSS, elipsoid yüksekliği (h) üretir. Mühendislik uygulamalarında kullanılan ortometrik yükseklik (H) ise deniz seviyesini temsil eden jeoid yüzeyine göre tanımlanır.

$$H = h - N$$

Burada:

• $H$ — ortometrik yükseklik (m), deniz seviyesine göre
• $h$ — elipsoid yüksekliği (m), GNSS ile elde edilen
• $N$ — jeoid ondülasyonu (m), jeoid modelinden alınan düzeltme

Türkiye'de kullanılan jeoid modelleri:

Tablo 7: Yükseklik Dönüşümü: Elipsoid'ten Ortometrik Yüksekliğe

Yükseklik doğruluk toleransı:

$$\Delta H \leq 12\sqrt{S} \; \text{mm}$$

Burada $S$ baz uzunluğudur (km cinsinden). Örneğin 5 km tabanlı ölçümde izin verilen yükseklik farkı $12\sqrt{5} \approx 26{,}8$ mm'dir.

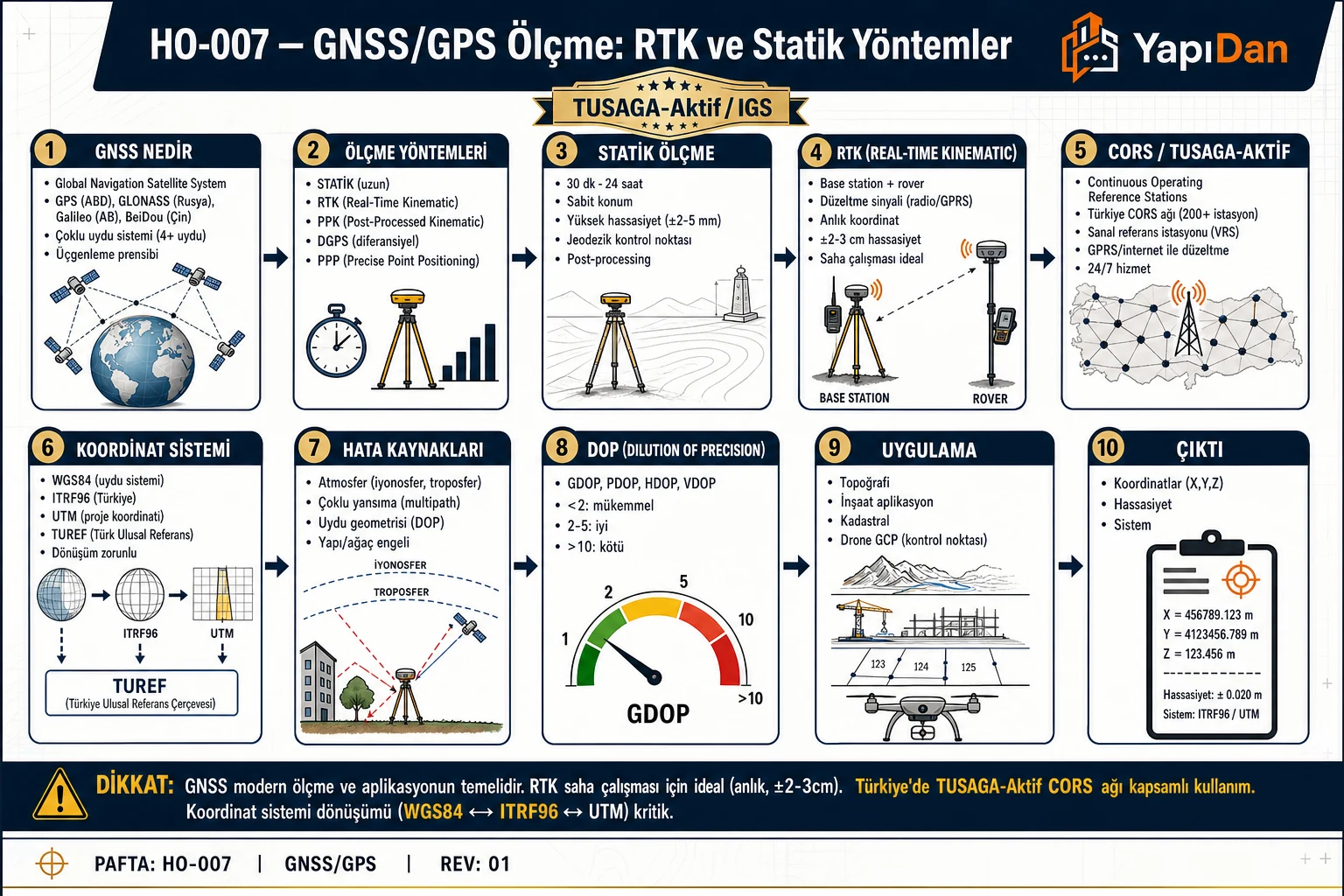

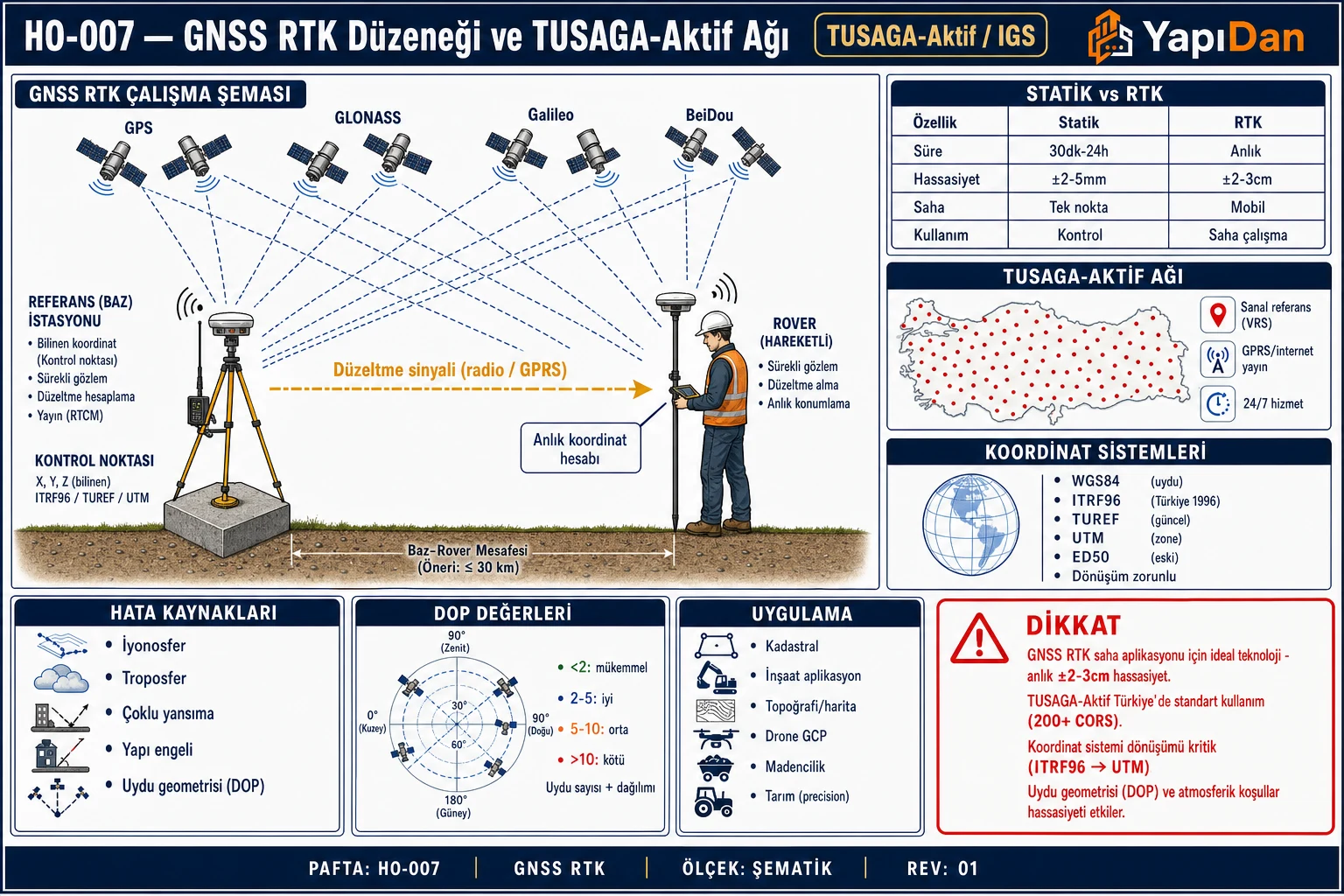

5. GNSS Akış Diyagramı

Aşağıdaki diyagram, GNSS ölçme yöntemi seçiminden saha uygulamasına ve veri işlemeye kadar izlenen süreç adımlarını özetlemektedir.

6. Örnek Problemler

Örnek 1 — Anten Yüksekliği Hesabı

Veri: Slant ölçümü $S = 1{,}482$ m, anten yarıçapı $R = 0{,}064$ m (üretici kılavuzundan).

İstenen: Düşey anten yüksekliği $h$.

Çözüm:

$$h = \sqrt{S^2 - R^2} = \sqrt{(1{,}482)^2 - (0{,}064)^2}$$ $$h = \sqrt{2{,}196164 - 0{,}004096} = \sqrt{2{,}192068} \approx 1{,}4806 \; \text{m}$$

Sonuç: Düşey anten yüksekliği $h = 1{,}481$ m olarak kaydedilir. İlk ve son ölçüm farkı $|h_1 - h_2| \leq 2$ mm koşulu sağlanmalıdır.

Örnek 2 — Yükseklik Toleransı Kontrolü

Veri: İki sabit nokta arasında RTK ile ölçülen baz uzunluğu $S = 3{,}2$ km; elde edilen yükseklik farkı $\Delta H_{ölç} = 0{,}038$ m; nivelman ile belirlenen referans yükseklik farkı $\Delta H_{ref} = 0{,}014$ m.

İstenen: RTK yükseklik ölçümü toleransı sağlıyor mu?

Çözüm:

$$\Delta H_{izin} = 12\sqrt{S} = 12\sqrt{3{,}2} = 12 \times 1{,}789 = 21{,}5 \; \text{mm}$$ $$|\Delta H_{ölç} - \Delta H_{ref}| = |38 - 14| = 24 \; \text{mm} > 21{,}5 \; \text{mm}$$

Sonuç: Yükseklik toleransı aşılmıştır. Jeoid modeli (TG-09) yeniden uygulanmalı ve ölçüm tekrarlanmalıdır.

Örnek 3 — RTK Kontrol Noktası Değerlendirmesi

Veri: Bilinen koordinatları $X_{ref} = 478.250{,}314$ m, $Y_{ref} = 4.187.622{,}801$ m olan kontrol noktasında RTK ile $X_{rtk} = 478.250{,}298$ m, $Y_{rtk} = 4.187.622{,}823$ m ölçülmüştür.

İstenen: Yatay konum farkı ve tolerans kontrolü.

Çözüm:

$$\Delta X = X_{rtk} - X_{ref} = 478.250{,}298 - 478.250{,}314 = -0{,}016 \; \text{m}$$ $$\Delta Y = Y_{rtk} - Y_{ref} = 4.187.622{,}823 - 4.187.622{,}801 = +0{,}022 \; \text{m}$$ $$d = \sqrt{(\Delta X)^2 + (\Delta Y)^2} = \sqrt{(-0{,}016)^2 + (0{,}022)^2} = \sqrt{0{,}000256 + 0{,}000484}$$ $$d = \sqrt{0{,}000740} \approx 0{,}0272 \; \text{m} = 2{,}72 \; \text{cm}$$

Sonuç: TKGM şartnamesine göre RTK kontrol noktası toleransı 3 cm'dir. Hesaplanan $d = 2{,}72$ cm $< 3$ cm olduğundan ölçüm kabul edilebilir.

7. Saha Uygulama Notları

• Çok yollu etki: Anten, metal yüzeylerden ve duvarlardan en az 2 m uzakta konumlandırılmalıdır. Zemin düzlemi (ground plane) veya çukur anten tipi çok yollu etkiyi önemli ölçüde azaltır.
• NTRIP bağlantısı: Sahada GSM/3G/4G kapsama alanı dışında kalındığında RTK ölçümü yapılamaz; bu durumlarda Statik GNSS veya total station kombinasyonu önerilir.
• Başlatma kalitesi: RTK başlatma kalitesi düşük güven indeksine sahipse (Q > 2) Fix çözümü reddedilmeli, anten kaldırılıp yeniden başlatma yapılmalıdır.
• Dönemsel koordinat kaydı: Uzun RTK ölçüm oturumlarında her 10 noktada bir bilinen koordinatlı noktaya gidilerek kontrol yapılması sistemik hataları erkenden tespit eder.
• Yükseklik anten ofsetleri: Farklı anten tipleri farklı ARP-APC ofsetlerine sahiptir; yazılımda doğru anten kalibrasyonu (IGS antex formatı) seçilmezse cm düzeyinde sistematik hata oluşur.
• Veri yedekleme: Saha bilgisayarı ve kontrolör verileri günlük olarak yedeklenmeli; orijinal ham veriler arşivlenmelidir.

8. Referanslar ve Standartlar

• BÖHHBÜY 2018, Madde 14e, 19, 22, 26 — Anten yüksekliği, ölçme süreleri, RTK protokolü
• ISO 17123-8:2015 — Field procedures for testing geodetic and surveying instruments — GNSS field measurement systems in real-time kinematic (RTK)
• TKGM GNSS Teknik Şartnamesi 2021 — Kadastral GNSS ölçme kuralları
• TUSAGA-Aktif Kullanım Kılavuzu — NTRIP ayarları, VRS/FKP/MAC yöntemleri
• HGM TG-09 Jeoid Modeli Kullanım Kılavuzu — Yükseklik dönüşümü
• IGS Antex Dosyası (igs14.atx) — Anten faz merkezi kalibrasyonları
• Seeber, G. (2003). Satellite Geodesy. Walter de Gruyter, Berlin.
