Yersel Lazer Tarama ve Nokta Bulutu

Yersel Lazer Tarama (Terrestrial Laser Scanning — TLS), lazer ışını ile bir yapı veya alanı milyonlarca ölçüm noktasıyla saniyeler içinde sayısallaştıran, temassız üç boyutlu ölçme teknolojisidir. Elde edilen nokta bulutu (point cloud), inşaat takibi, as-built dokümantasyonu, yapısal hasar tespiti ve BIM entegrasyonunda yaygın biçimde kullanılmaktadır. Türkiye'de büyük ölçekli harita üretiminde BÖHHBÜY 2018 kapsamında tüm ölçme verilerinin TUREF (Türkiye Ulusal Referans Çerçevesi / ITRF96) koordinat sistemine dayalı üretilmesi zorunludur. Cihaz performansı ISO 17123-9:2018 standardı çerçevesinde saha testleriyle değerlendirilmekte; veri kalitesi ise ISO 19157-1:2023'e göre raporlanmaktadır.

1. Çalışma Prensibi

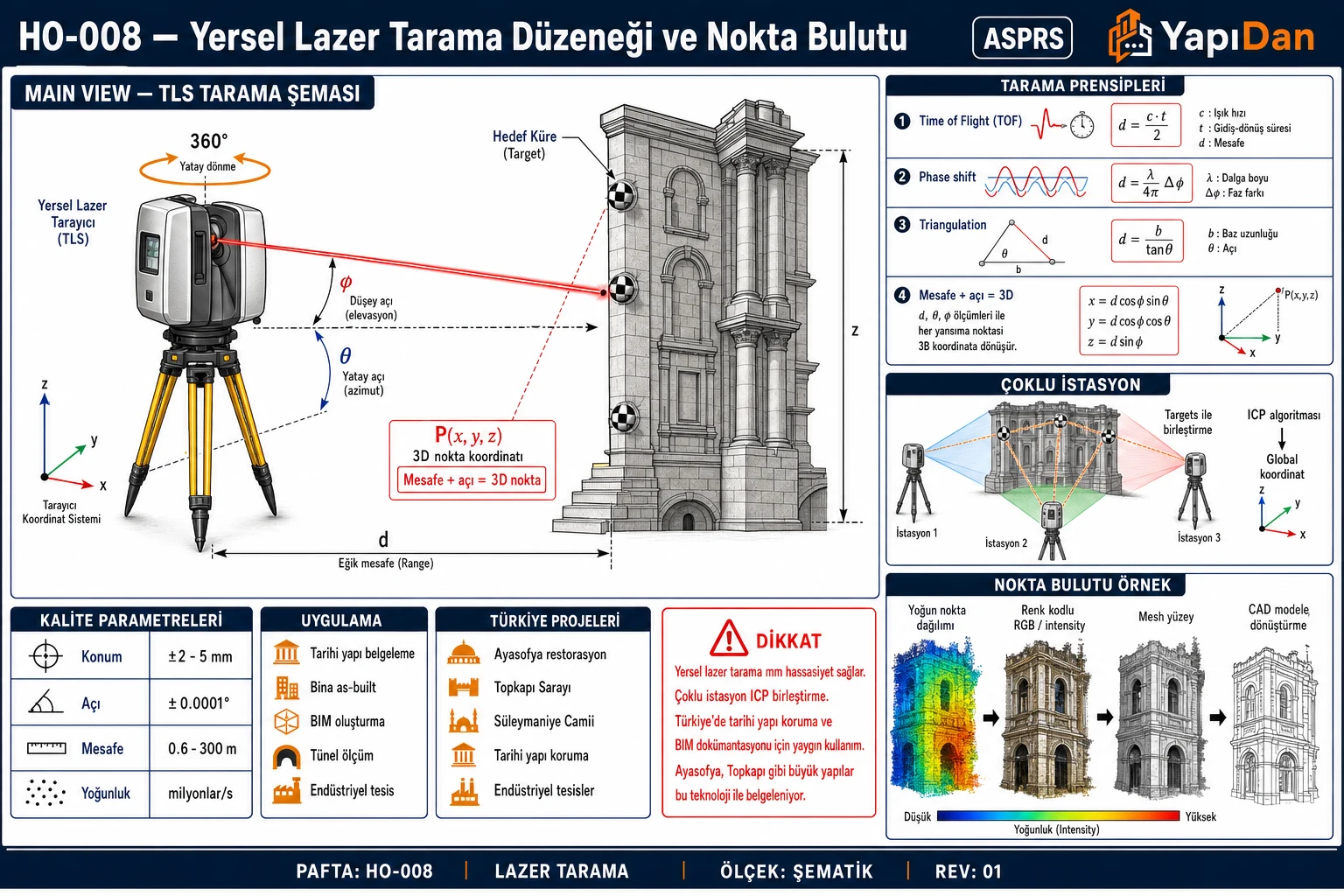

1.1 Mesafe Ölçüm Yöntemleri

TLS cihazları üç temel yöntemle mesafe ölçer; yöntem seçimi proje ölçeğine ve gereken doğruluğa göre belirlenir:

Tablo 1: Mesafe Ölçüm Yöntemleri

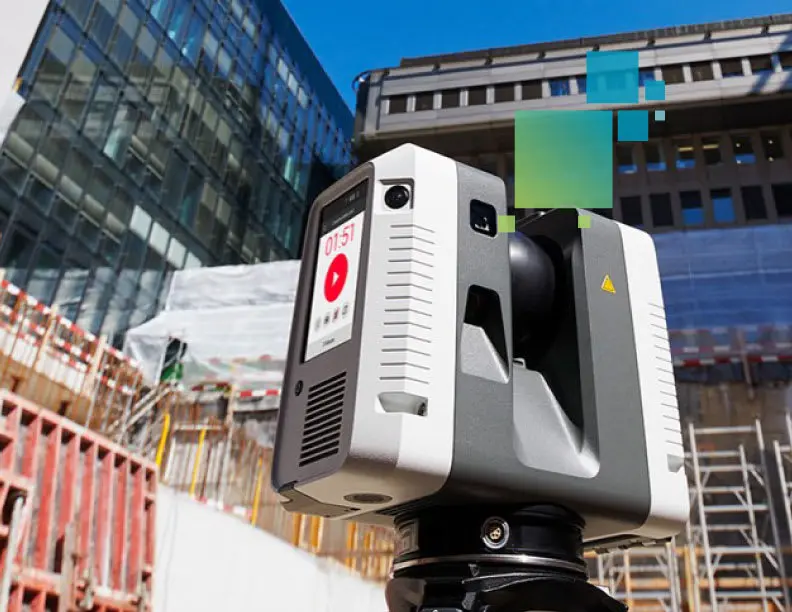

Saha Notu: Türkiye inşaat sahalarında uygulamaların %70'inden fazlası Phase-Shift yöntemiyle çalışan orta sınıf cihazlarla (Leica RTC360, FARO Focus) gerçekleştirilmektedir. Açık alanlarda ve uzun menzilli köprü/tünel projelerinde ToF yöntemi tercih edilmelidir. Phase-Shift yönteminde ±150 m menzil sınırı aşıldığında aralıklı okuma hatası (ambiguity error) oluşabilir; büyük dış mekan projelerinde istasyon aralığı cihaz menziline göre planlanmalıdır.

1.2 Tarama Sistemi Bileşenleri

Bir TLS sisteminin temel bileşenleri şunlardır:

1. Lazer emitörü ve dedektörü — Lazer darbesi veya dalgası üretir ve yansıyan ışığı algılar
2. Döner ayna sistemi — 360° yatay, 270–360° dikey tarama kapsamı sağlar
3. IMU veya yerleşik eğimölçer — Cihaz eğimini kompanse eder; düzleştirme hatalarını azaltır
4. Renkli kamera (isteğe bağlı) — Her noktaya RGB renk bilgisi atar; görsel analizi kolaylaştırır
5. GNSS veya motorlu tabla — Koordinat referansı için; TUSAGA-Aktif ağıyla entegrasyon mümkündür

2. Teknik Özellikler — Cihaz Sınıfları

Tablo 2: Teknik Özellikler — Cihaz Sınıfları

Saha Notu: Kumlu-alüvyal zeminlerde tripod stabilizasyonu olumsuz etkilenebilir; titreşim dampenerli tripod kullanımı önerilir. Cihaz kalibrasyon tarihi düzenli kontrol edilmeli; ISO 17123-9:2018 Madde 5'e göre saha testi en az yılda bir yinelenmelidir.

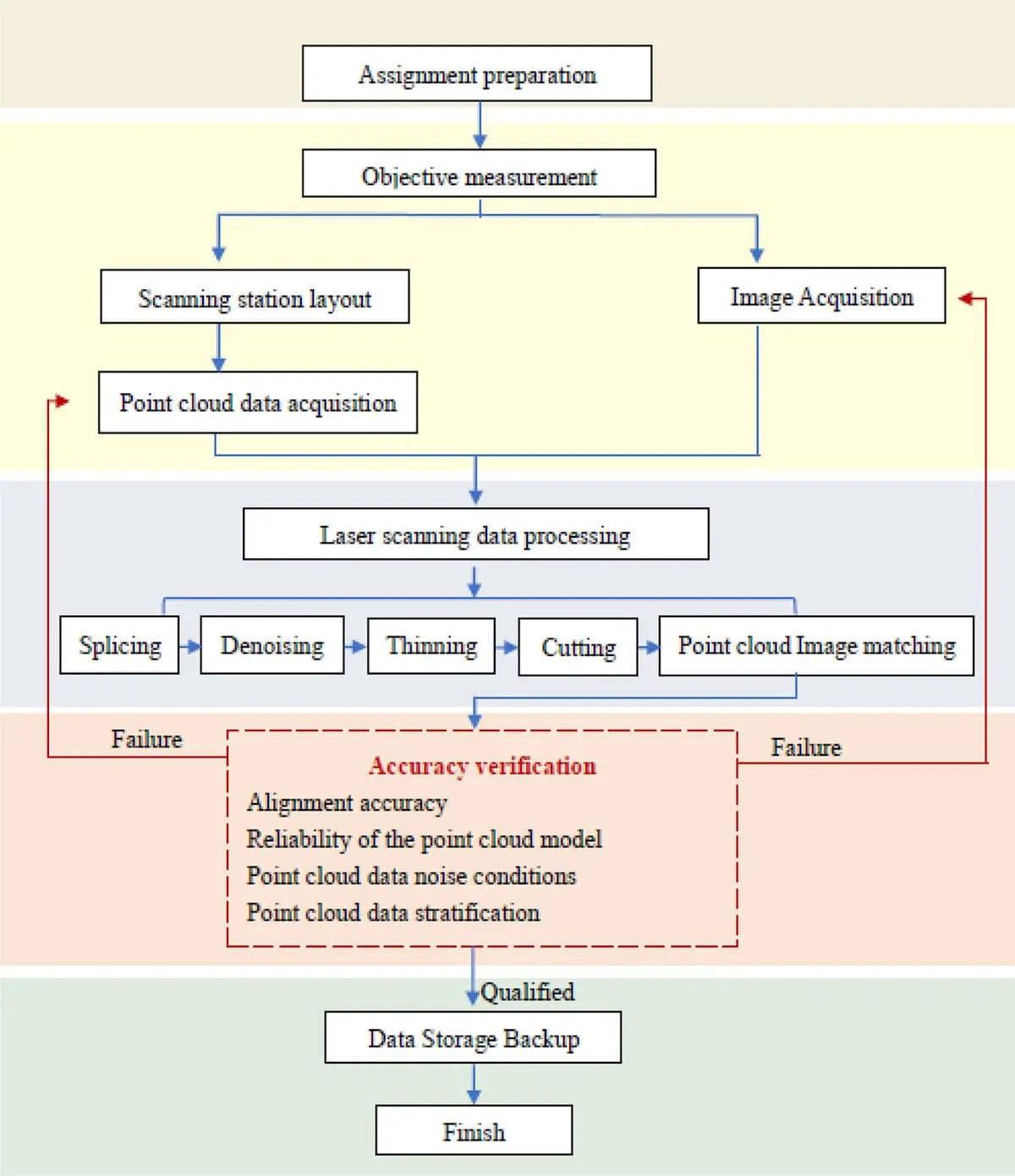

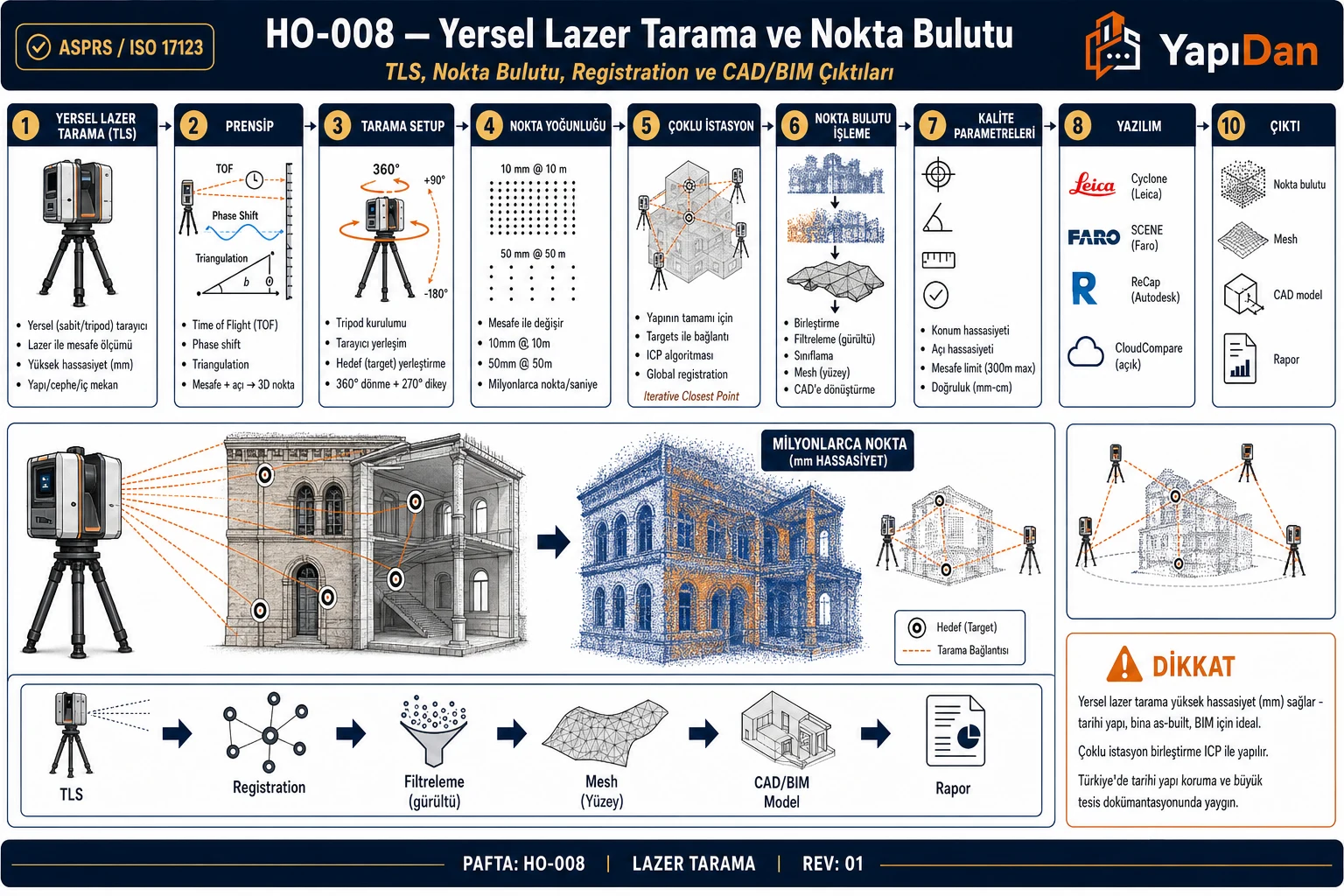

3. Scan-to-BIM İş Akışı

Tam Scan-to-BIM süreci beş ana adımdan oluşur; her onay noktası ISO 19650-2:2018 uyumlu veri teslim sürecinin parçasıdır.

3.1 Adım 1 — Planlama

Tarama istasyon sayısı ve konumları proje planı üzerinde belirlenir; her noktanın en az 2–3 istasyondan görünmesi sağlanır. Komşu taramalar arasında örtüşme oranı RICS Measured Surveys 3rd Ed. Bölüm 2'ye göre en az %30 olmalıdır.

Saha Notu: Türkiye'de sık karşılaşılan sorun: istasyon sayısı sahaya gidilmeden belirlenmemekte, yetersiz örtüşmeyle tekrar tarama gereksinimi doğmaktadır. İstanbul gibi yoğun yapılaşmış alanlarda görüş engelleri oluşabilir; %30 örtüşmeyi güvence altına almak için en az %20 fazla istasyon planlanması önerilir.

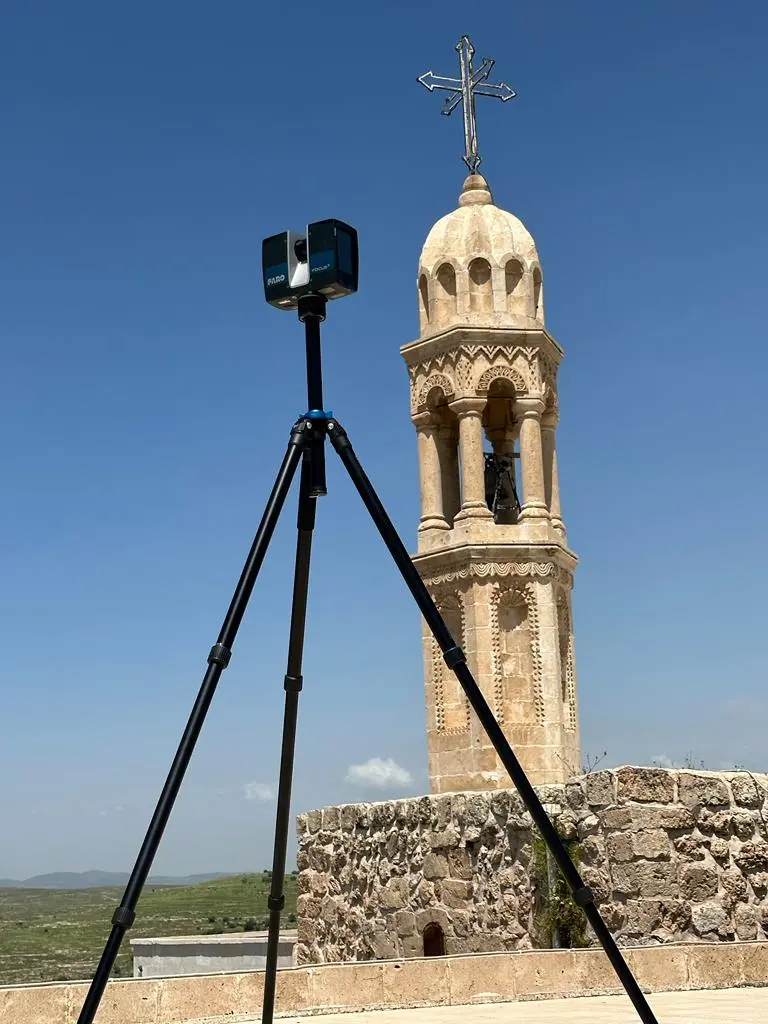

3.2 Adım 2 — Saha Ölçmesi

• Tripod üzerine kurulum; IMU ile düzleştirme kontrolü
• Hedef küre veya panel yerleştirme (zemine veya duvara sabit monte)
• Otomatik tarama başlatma; tüm istasyonlar için tekrar
• Tarama sırasında vibrasyon kaynakları (kompresör, araç geçişi) durdurulmalı

3.3 Adım 3 — Kayıt (Registration)

Komşu taramaların birleştirilmesi iki yöntemle gerçekleştirilir:

• Hedef bazlı kayıt: Bilinen marker noktaları üzerinden rijit cisim dönüşümü uygulanır
• ICP (Iterative Closest Point): Örtüşen yüzeylerden otomatik hizalama; hedefsiz uygulamalarda kullanılır

Kayıt RMS hatası BIM uygulamaları için ≤5 mm hedeflenir (ISO 19650-2:2018 Madde 5.3). RICS Measured Surveys doğruluk Band C tanımına göre ±10 mm (2σ, %95 güven) kabul edilir.

3.4 Adım 4 — Post-İşleme ve Filtreleme

Tablo 3: Adım 4 — Post-İşleme ve Filtreleme

Saha Notu — TUREF: BÖHHBÜY 2018 Madde 4'e göre büyük ölçekli harita üretiminde tüm koordinatların TUREF (ITRF96, 2005.0 referans epoğu) sisteminde ifade edilmesi zorunludur. TUSAGA-Aktif RTK düzeltmeleriyle lazer tarama verileri doğrudan ulusal koordinat sistemine bağlanabilir; bu işlem kentsel altyapı ve kadastro projelerinde yasal zorunluluktur.

3.5 Adım 5 — BIM Entegrasyonu

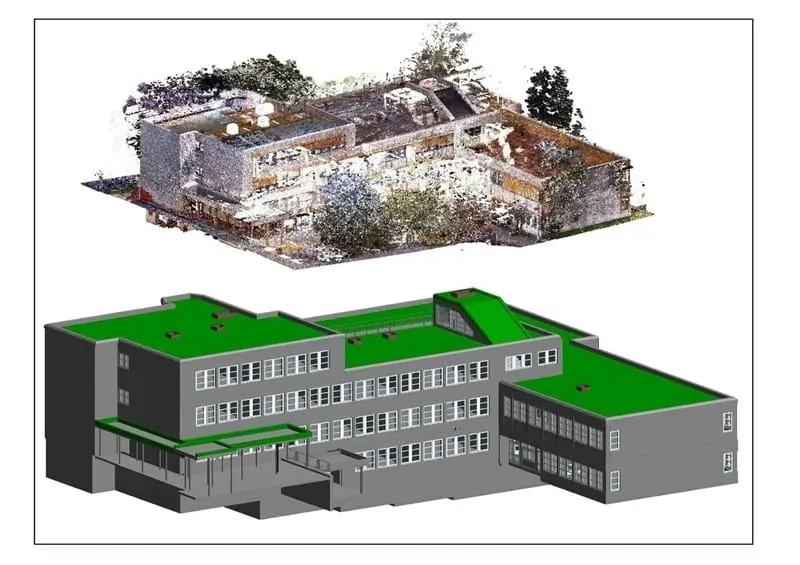

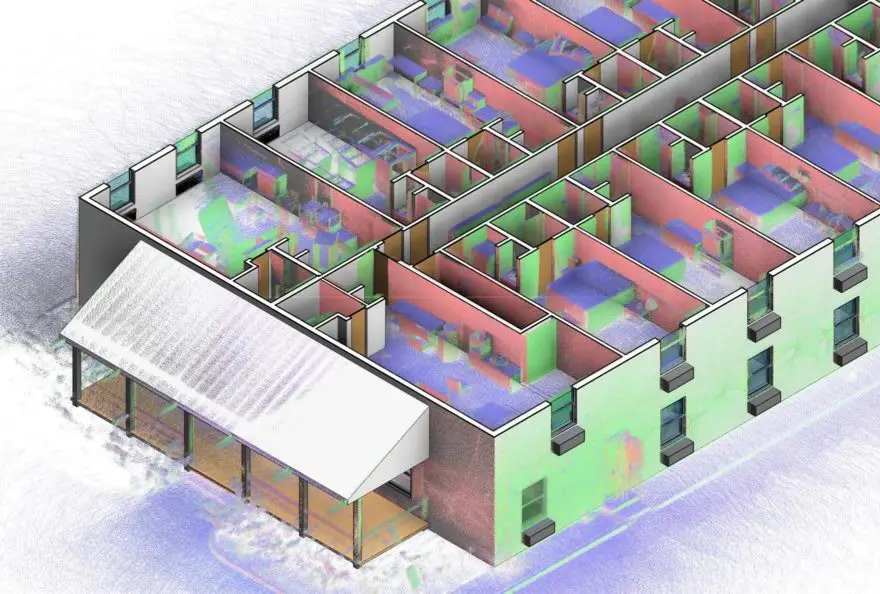

Nokta bulutu → Revit, Navisworks, Autodesk ReCap, Leica Cyclone → IFC/RVT modeli akışıyla teslim yapılır.

Scan-to-BIM sürecinde LOD (Level of Development) seviyesi proje aşamasına göre belirlenir:

Tablo 4: Adım 5 — BIM Entegrasyonu

T.C. Ulaştırma ve Altyapı Bakanlığı BIM Teknik Şartnamesi Rev.03 (Eylül 2022), kamu altyapı projelerinde TS EN ISO 19650-1/2 kapsamında BIM teslim gereksinimlerini zorunlu kılmaktadır.

4. Doğruluk Analizi

4.1 Ölçüm Belirsizliği Kaynakları

Tablo 5: Ölçüm Belirsizliği Kaynakları

Bileşik hata, ISO 17123-9:2018 Madde 6.2'de tanımlanan belirsizlik bütçesi yaklaşımına göre quadrature toplamıyla hesaplanır:

$$\sigma_{\text{toplam}} = \sqrt{\sigma_{\text{cihaz}}^2 + \sigma_{\text{hedef}}^2 + \sigma_{\text{kayıt}}^2}$$

Burada:

• $\sigma_{\text{cihaz}}$ — cihaz mesafe ölçüm doğruluğu (mm)
• $\sigma_{\text{hedef}}$ — küre merkezi lokalizasyon hassasiyeti (mm)
• $\sigma_{\text{kayıt}}$ — kayıt (registration) RMS hatası (mm)

4.2 Kalite Kontrol Kriterleri

Tablo 6: Kalite Kontrol Kriterleri

5. Uygulama Alanları

Tablo 7: Uygulama Alanları

Saha Notu — Deprem Bağlamı: Türkiye'nin %96'sı deprem kuşağında yer alır. 6 Şubat 2023 Kahramanmaraş depremlerinin ardından TLS teknolojisi; hasarlı yapılara temassız erişim ve milimetre doğrulukla eğilme-çöküş ölçümü sağlaması nedeniyle hasar tespit süreçlerini önemli ölçüde hızlandırmıştır.

6. Örnek Problemler

Problem 1 — Bileşik Hata Hesabı

Veri:

• Cihaz mesafe doğruluğu (Phase-Shift): $\sigma_d = 2{,}0$ mm
• Hedef küre lokalizasyon hassasiyeti: $\sigma_h = 1{,}5$ mm
• Kayıt (registration) hatası: $\sigma_r = 2{,}0$ mm

İstenen: Toplam bileşik konum hatasını hesaplayın ve BIM toleransı (≤5 mm) sağlanıyor mu kontrol edin.

Çözüm:

Adım 1 — Quadrature sum formülü (ISO 17123-9:2018 Madde 6.2):

$$\sigma_{\text{toplam}} = \sqrt{\sigma_d^2 + \sigma_h^2 + \sigma_r^2}$$

Adım 2 — Sayısal hesap:

$$\sigma_{\text{toplam}} = \sqrt{(2{,}0)^2 + (1{,}5)^2 + (2{,}0)^2} = \sqrt{4{,}00 + 2{,}25 + 4{,}00} = \sqrt{10{,}25} \approx 3{,}2 \; \text{mm}$$

Sonuç: $\sigma_{\text{toplam}} \approx 3{,}2$ mm $\leq 5$ mm — BIM toleransı sağlanmıştır.

Problem 2 — İstasyon Sayısı ve Hedef Küre Planlaması

Veri:

• Taban boyutları: $L_x = 80$ m, $L_y = 50$ m
• Cihaz etkin tarama çapı: $d_{\text{etkin}} = 45$ m (menzil/2 × 0,7 güvenlik katsayısı)
• Örtüşme gereksinimi: ≥ %30
• Hedef sayısı: Her komşu tarama çifti için ≥ 4 ortak hedef

İstenen: Minimum istasyon sayısı ve gerekli küre hedef sayısı.

Çözüm:

Adım 1 — Tarama ızgarası belirleme:

$$n_x = \left\lceil \frac{L_x}{d_{\text{etkin}}} \right\rceil = \left\lceil \frac{80}{45} \right\rceil = 2$$ $$n_y = \left\lceil \frac{L_y}{d_{\text{etkin}}} \right\rceil = \left\lceil \frac{50}{45} \right\rceil = 2$$

Minimum ızgara istasyon sayısı: $n_{\text{min}} = n_x \times n_y = 2 \times 2 = 4$

Adım 2 — Örtüşme ve kapalı poligon için ek istasyonlar:

$$n_{\text{toplam}} = \left\lceil 1{,}5 \times n_{\text{min}} \right\rceil = \left\lceil 1{,}5 \times 4 \right\rceil = 6 \; \text{istasyon}$$

Adım 3 — Hedef küre sayısı (her 2 komşu istasyon için 4 ortak hedef):

$$N_{\text{küre}} \approx 4 + (n_{\text{toplam}} - 1) \times 2 = 4 + 5 \times 2 = 14 \; \text{adet}$$

Sonuç: 6 istasyon, yaklaşık 14 adet küre hedef (5–8 m aralıklarla dağıtılmış).

Problem 3 — TLS ve Toplam İstasyon Karşılaştırması (t-Testi)

Veri:

• TLS toplam bileşik hata: $\sigma_{\text{TLS}} = 3{,}5$ mm
• Toplam istasyon doğruluğu: $\sigma_{\text{TS}} = 2{,}0$ mm
• Karşılaştırma: 50 noktada TLS-TS artık değerleri; ortalama $\bar{d} = 1{,}8$ mm, standart sapma $s_d = 2{,}4$ mm
• Kabul kriteri: %95 güven ile $|d| \leq 8$ mm (RICS Band C)

İstenen: t-testi ile ölçüm uyumunu değerlendirin ve sapma haritasının kabulüne karar verin.

Çözüm:

Adım 1 — Beklenen uyum belirsizliği:

$$\sigma_{\text{karşılaştırma}} = \sqrt{\sigma_{\text{TLS}}^2 + \sigma_{\text{TS}}^2} = \sqrt{(3{,}5)^2 + (2{,}0)^2} = \sqrt{12{,}25 + 4{,}00} = \sqrt{16{,}25} \approx 4{,}0 \; \text{mm}$$

Adım 2 — t-istatistiği:

$$t = \frac{\bar{d}}{s_d / \sqrt{n}} = \frac{1{,}8}{2{,}4 / \sqrt{50}} = \frac{1{,}8}{0{,}339} \approx 5{,}31$$

Adım 3 — Kritik değer: $n = 50$, $df = 49$ için $t_{0{,}025;49} \approx 2{,}01$ (%95 güven, çift yön)

$|t| = 5{,}31 > 2{,}01$ — Sistemler arası fark istatistiksel olarak anlamlıdır.

Adım 4 — Pratik kabul değerlendirmesi (2σ üst sınır):

$$d_{\text{max}} = \bar{d} + 2 \times s_d = 1{,}8 + 2 \times 2{,}4 = 1{,}8 + 4{,}8 = 6{,}6 \; \text{mm}$$

Sonuç: $d_{\text{max}} = 6{,}6$ mm $< 8$ mm (RICS Band C) — Sapma haritası kabul edilir; TLS verileri as-built BIM modellemesi için yeterli doğrulukta değerlendirilir.

7. Saha Uygulama Notları

• Yüksek yansımalı yüzeyler (cam, ayna, parlak metal) hayalet nokta üretir; bu alanlarda farklı açıdan tarama veya yansımasızlaştırıcı kaplama gerekebilir.
• Güneş ışığı etkisi: Doğrudan güneş ışığındaki açık alanlarda menzil ve doğruluk düşer; sabah erken veya bulutlu hava tercih edilmelidir.
• Veri boyutu: Nokta bulutu dosyası 1–100 GB arasına ulaşabilir; yazılım ve donanım kapasitesi proje başında kontrol edilmelidir.
• Koordinat sistemi: BÖHHBÜY 2018 kapsamındaki projelerde TUREF'e dönüşüm zorunludur; teslim belgesinde koordinat sistemi ve projeksiyon (UTM veya 3°'lik dilimler) açıkça belirtilmelidir.
• Kontrol noktaları: Kayıt kalitesi yalnızca RMS ile ifade edilmemeli; en az 3 bağımsız kontrol noktasının artık değerleri ayrıca raporlanmalıdır.

8. Temel Parametreler Özet Tablosu

Tablo 8: Temel Parametreler Özet Tablosu

9. Referanslar ve Standartlar

• ISO 17123-9:2018 — Terrestrial laser scanners — Field procedures for testing geodetic and surveying instruments
• ISO 19157-1:2023 — Geographic information — Data quality — Part 1: General requirements
• ISO 19650-2:2018 — BIM information management — Delivery phase of the assets
• ASTM E2807-11 — Standard Specification for 3D Imaging Data Exchange (E57 format)
• RICS Measured Surveys of Land, Buildings and Utilities, 3rd Edition (2014)
• BÖHHBÜY 2018, Madde 4, 45 — TUREF koordinat sistemi, detay ölçme doğruluğu
• T.C. Ulaştırma ve Altyapı Bakanlığı BIM Teknik Şartnamesi Rev.03, Eylül 2022
• TKGM 3D Lazer Tarama (LiDAR) Talimatı, 2020
• Vosselman, G. ve Maas, H.G. (2010). Airborne and Terrestrial Laser Scanning. Whittles Publishing.
• Aryan, A. vd. (2021). "Planning for terrestrial laser scanning in construction." Automation in Construction, 132.
• Mill, T.; Alt, A.; Liias, R. (2013). "Combined 3D building surveying techniques." Journal of Civil Engineering and Management, 19(S1).

Kaynakça

1. İlgili Türk Standartları (TS) ve Avrupa Normları (EN)
2. TBDY 2018 — Türkiye Bina Deprem Yönetmeliği
3. İlgili ders kitapları ve teknik kaynaklar

Not: Bu makale eğitim amaçlıdır. Projelerde güncel yönetmelik ve standartlara başvurunuz.
