Ölçek Kavramı ve Ölçek Seçimi Rehberi

Genel

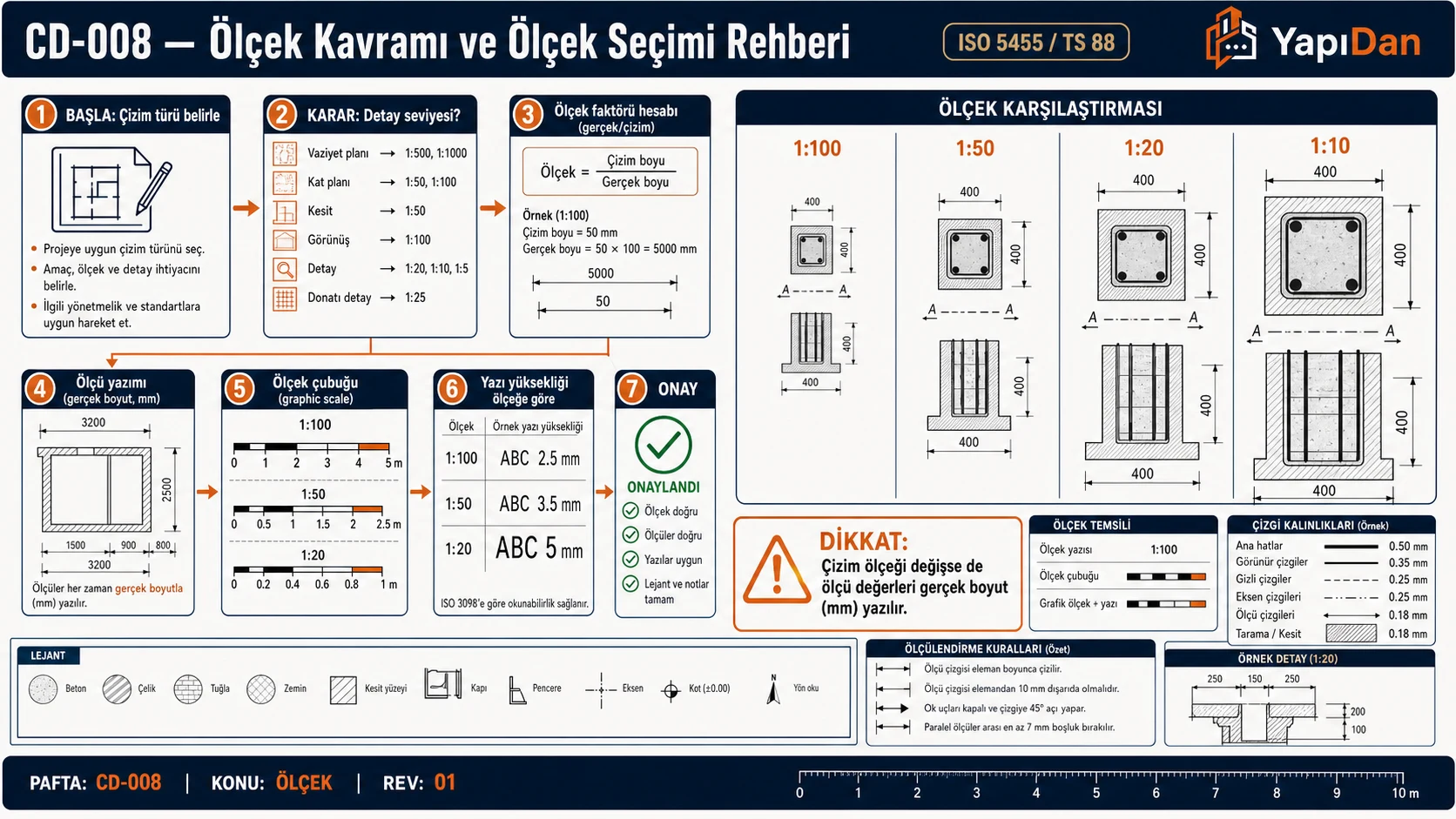

Ölçek, gerçek nesnelerin pafta üzerindeki boyutuna oranıdır. TS EN ISO 5455:1997 standardı teknik çizimlerde kullanılan ölçek serilerini ve gösterim kurallarını tanımlar.

$$\text{Ölçek} = \frac{\text{Paftadaki boyut}}{\text{Gerçek boyut}}$$

Büyültme ölçeği: 5:1 → gerçek boyutun 5 katı büyük çizilir. Küçültme ölçeği: 1:100 → gerçek boyutun yüzde biri kadar küçük çizilir. Gerçek boyut: 1:1 → birebir çizim.

Saha Notu: Türkiye'de mimari projelerde en yaygın kullanılan ölçek 1:100'dür. Belediyeler çoğunlukla ruhsat başvurularında 1:100 ölçekli kat planı, 1:50 ölçekli WC/mutfak planı ve 1:200 ölçekli vaziyet planı talep etmektedir. Planlı Alanlar İmar Yönetmeliği Madde 57 bu gereklilikleri düzenlemektedir.

Dikkat: Pafta üzerindeki ölçek notu (örn. 1:100) tek başına yeterli değildir. TS EN ISO 5455:1997 Madde 5.2 gereği grafik ölçek çubuğu (scale bar) da zorunludur; fotokopi veya PDF küçültmelerinde sayısal ölçek notu geçersiz hale gelir, yalnızca grafik çubuk doğru kalır.

1. Standart Ölçek Serileri (TS EN ISO 5455:1997)

1.1 Tercih Edilen Ölçekler

TS EN ISO 5455:1997 Madde 4 ve Tablo 1'e göre teknik çizimlerde aşağıdaki ölçek serileri tercih edilir:

Tablo 1: Tercih Edilen Ölçekler

Saha Notu: TS EN ISO 5455:1997 bu serilerin dışında kalan ölçekler için özel onay gerektiğini belirtir. Türkiye'de yol projeleri için KGM teknik şartnamesinde profil çizimlerinde yatay 1:500–1:2000, düşey 1:50–1:200 ölçek aralıkları öngörülmektedir.

Dikkat: 1:2 ile 1:20 veya 1:200 karıştırılmaması için ölçek yazısı pafta başlığında büyük puntolarla belirtilmelidir. TS EN ISO 7519:1999 Madde 6.1 pafta başlığındaki ölçek notasyon standardını tanımlar.

1.2 Ölçek Gösterim Kuralları (TS EN ISO 5455:1997 Madde 5)

• Ölçek daima iki sayının oranı biçiminde yazılır: X:Y veya 1:N
• Birim belirtilmez (örn. "1:100 metre" yanlıştır)
• Pafta başlığına ve her görünüşün altına ayrı ayrı yazılır
• Grafik ölçek çubuğu (scale bar) pafta üzerine mutlaka eklenir
• Farklı ölçekli birden fazla görünüş aynı paftada yer alıyorsa her birinin altına ayrı ölçek notu yazılır

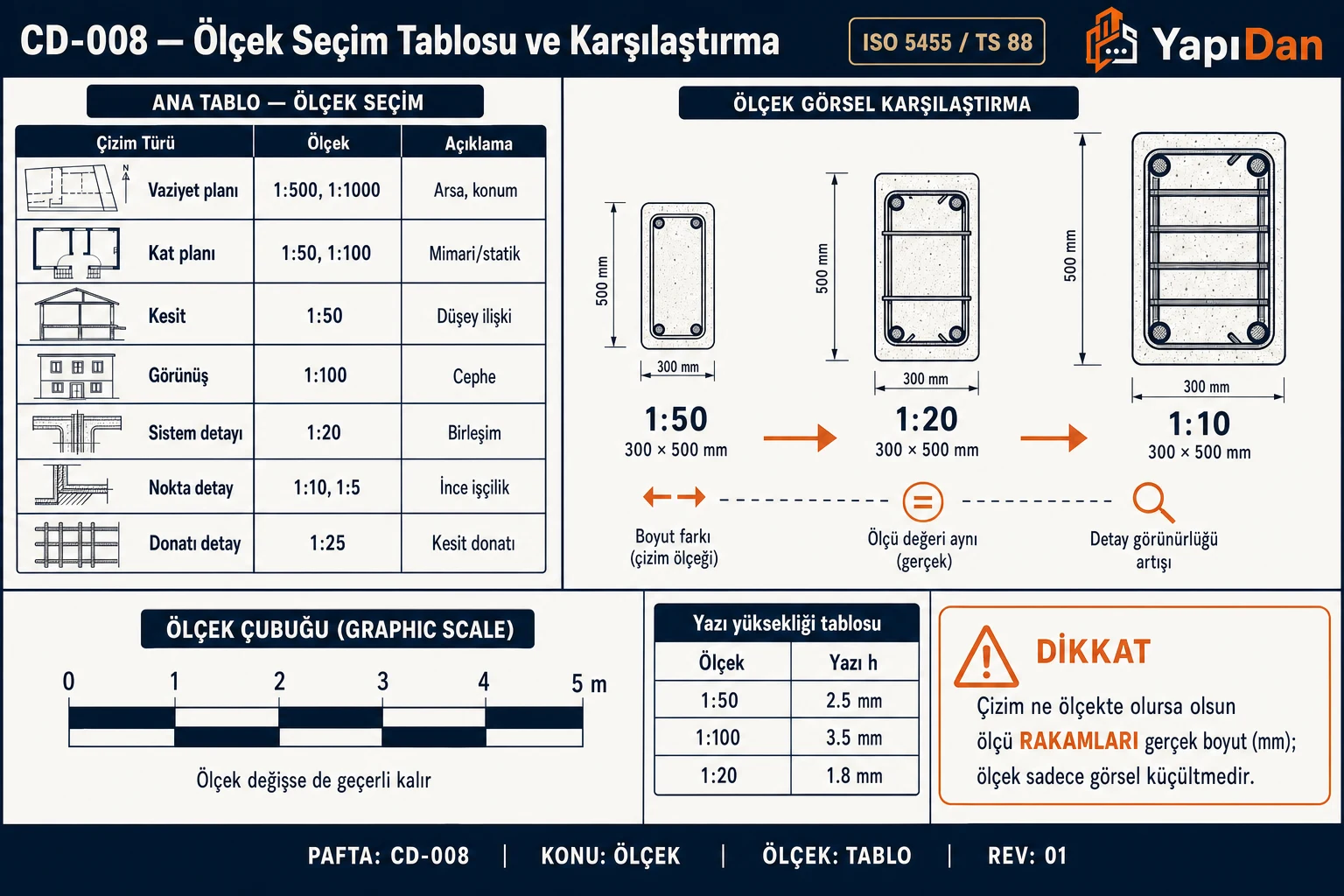

2. Yaygın Ölçekler ve Kullanım Alanları

2.1 Kentsel ve Parsel Çalışmaları

Tablo 2: Kentsel ve Parsel Çalışmaları

Saha Notu: Türkiye'de Mekânsal Planlar Yapım Yönetmeliği (RG 14.06.2014/29030) nazım imar planlarında 1:5000, uygulama imar planlarında 1:1000 ölçeği zorunlu kılmaktadır. Bu ölçeklerin dışında çizilen planlar yargı denetimine takılabilir.

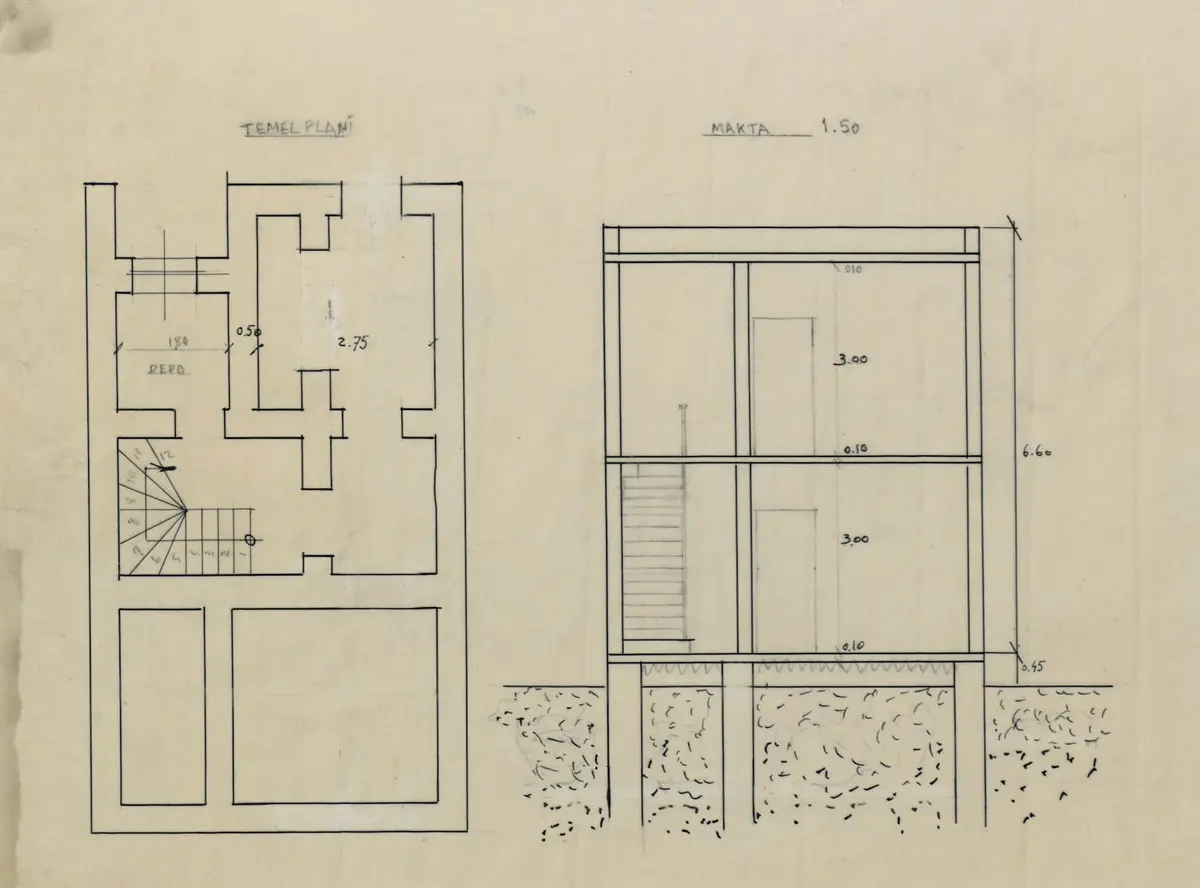

2.2 Yapı Projeleri (Mimari/İnşaat)

Tablo 3: Yapı Projeleri (Mimari/İnşaat)

Saha Notu: Türkiye'de ruhsat başvurularında belediyeler genellikle Planlı Alanlar İmar Yönetmeliği Madde 57 kapsamında 1:100 ölçekli kat planı + 1:200 ölçekli vaziyet planı kombinasyonu talep eder. Bazı büyük yapılarda 1:200 veya 1:500 ölçekli genel yerleşim planı ek olarak istenir.

Dikkat: Mimari ve statik projelerin aynı ölçekte çizilmesi zorunlu değildir; ancak koordinasyonun sağlanması için aks çakışmaları ölçek dönüşümlerine dikkat edilerek yapılmalıdır. TS 500:2000 Madde 3.2, betonarme projelerinde donatı detaylarının en az 1:20 ölçeğinde gösterilmesini öngörür.

2.3 Altyapı ve Yol Projeleri

Tablo 4: Altyapı ve Yol Projeleri

Saha Notu: KGM (Karayolları Genel Müdürlüğü) Teknik Şartnamesi'nde yol profillerinde yatay ölçek olarak 1:1000 veya 1:2000, düşey ölçek olarak 1:100 veya 1:200 standart olarak öngörülmektedir. DSİ sulama kanalı projelerinde yatay 1:2000, düşey 1:200 ölçeği yaygın olarak kullanılmaktadır.

2.4 Yapısal Çelik ve Betonarme

Tablo 5: Yapısal Çelik ve Betonarme

Dikkat: Betonarme donatı çizimlerinde ölçek küçüldükçe çubuk aralıklarının okunabilirliği azalır. TS 500:2000 Madde 3.2.4 uyarınca şaşırtmalı derzlerin ve çubuk bindirme uzunluklarının detay çizimlerinde (en az 1:20) açıkça gösterilmesi zorunludur.

3. Ölçek Seçim Kriterleri

3.1 Temel İlkeler

1. Okunabilirlik: En küçük ölçü çizgisi veya yazı, pafta üzerinde en az 1,0 mm boyuta karşılık gelmelidir. TS EN ISO 128-20 Madde 7.1 bu alt sınırı tanımlar.
2. Bilgi yoğunluğu: Pafta üzerindeki elemanların üst üste gelmeden rahat okunabileceği ölçek seçilir.
3. Kağıt ekonomisi: Standart bir kağıt formatına sığdıran en büyük ölçek tercih edilir.
4. Amaca uygunluk: Genel bakış (1:200) ile imalat detayı (1:10) farklı ölçek gerektirir.

Saha Notu: Türkiye saha koşullarında fotokopi ve PDF baskı hataları çok sık karşılaşılan bir sorundur. A3 çizim A4'e küçültüldüğünde ölçek faktörü 0,707 ile çarpılır (örn. 1:100 → yaklaşık 1:141). Bu nedenle grafik ölçek çubuğu (scale bar) her paftada zorunlu olmalıdır; sayısal ölçek notuna ek olarak grafik çubuk baskıda da doğruluğunu korur.

3.2 Ölçek-Kağıt Boyutu İlişkisi

Çizim alanındaki en uzun boyut pafta kağıt boyutuyla orantılandırılır:

$$M = \frac{L_{\text{gerçek}}}{L_{\text{kağıt}}}$$

Örnek: 10 m uzunluğundaki bina planı, 1:100 ölçeğinde paftada 100 mm = 10 cm yer kaplar. A3 paftaya sığar.

Tablo 6: Ölçek-Kağıt Boyutu İlişkisi

4. Ölçek Cetveli Kullanımı

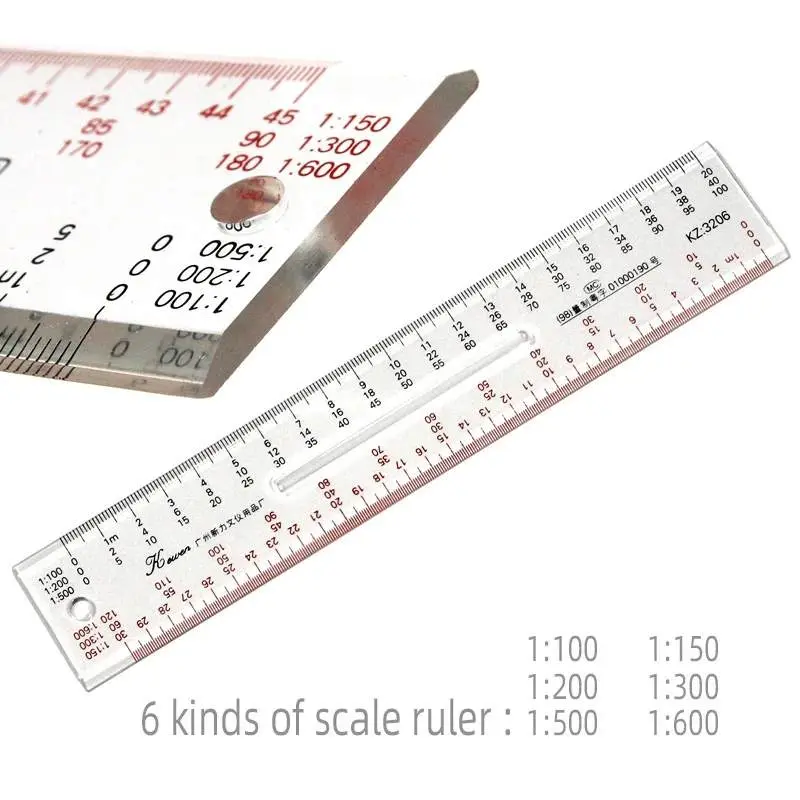

Ölçek cetveli (scale ruler), her ölçeğe karşılık doğrudan mm cinsinden okuma sağlar.

Tablo 7: Ölçek Cetveli Kullanımı

Kullanım: Cetvelin ilgili ölçek tarafı, pafta üzerindeki ölçü çizgisine yerleştirilir; doğrudan gerçek boyut okunur. Sayısal ölçeklendirme yapılmaksızın hızlı kontrol imkânı sağlar.

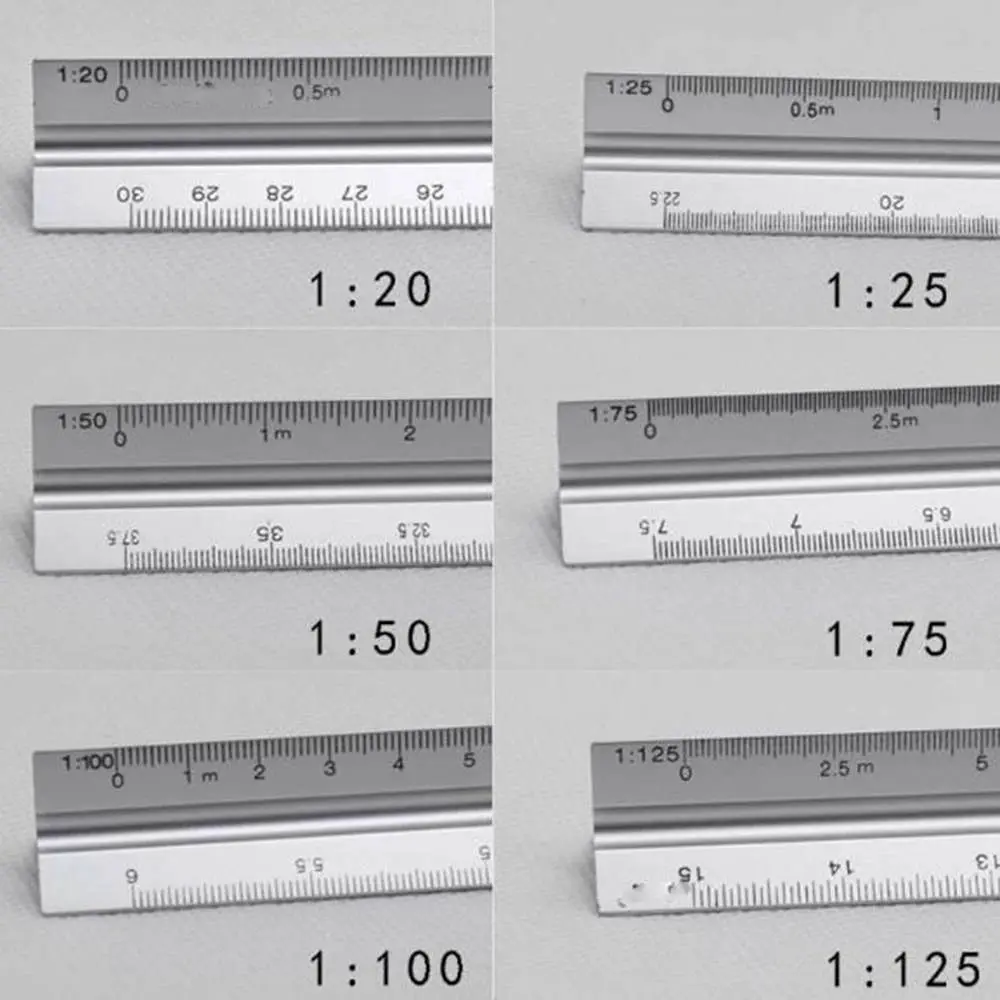

Saha Notu: Türkiye'de alüminyum üçgen ölçek cetveli (1:100/1:200/1:500 taraflı) şantiye kontrol mühendisleri tarafından yaygın olarak kullanılmaktadır. Dijital ortamda ise AutoCAD'in MEASUREGEOM komutu veya yazılım içi ölçeklendirme araçları cetvel işlevini üstlenir.

Dikkat: 1:20 cetveli ile 1:200 cetveli birbirine karıştırılabilir; okuma öncesi cetvel üzerindeki ölçek etiketi kontrol edilmelidir. Dijital ortamda sayısal ölçülendirme her zaman tercih edilmelidir.

5. Özel Ölçek Durumları

5.1 Profil (Boyuna Kesit) Ölçeği

Yol ve kanal kesitlerinde yatay ve düşey ölçekler farklı seçilir:

Tablo 8: Profil (Boyuna Kesit) Ölçeği

Bu yaklaşımda düşey ölçek yatay ölçeğin 5–10 katı büyütülür; yükseklik değişimleri daha belirgin görünür. %0,5 gibi küçük eğimler bile okunabilir hale gelir.

Düşey büyütme katsayısı formülü:

$$k = \frac{M_{\text{yatay}}}{M_{\text{düşey}}}$$

Saha Notu: DSİ sulama kanalı profillerinde yatay 1:2000 + düşey 1:200 kombinasyonu; KGM devlet yolu profillerinde yatay 1:1000 + düşey 1:100 kombinasyonu standart uygulama olarak yaygındır. Profil paftalarında her iki ölçek ayrı ayrı yazılmalıdır (örn. H:1:1000, V:1:100).

Dikkat: Profil ölçeği belirsiz bırakılırsa zemin kazı hacminin hatalı hesaplanmasına ve yüklenicinin hak iddialarına zemin oluşabilir.

5.2 Ölçeksiz Çizim

Bazı şematik veya kavramsal çizimlerde kesin ölçek belirtilmez; pafta üzerinde "NTS" (Not to Scale) veya "Şematik" ibaresi yer alır. Bu durum yalnızca şematik/kavramsal çizimlerde kabul edilebilir; imalat veya ruhsat projelerinde kullanılamaz.

6. Ölçek Değişimi ve Pafta Güncellemesi

Ölçek değiştirildiğinde:

• Tüm ölçülendirme değerleri güncellenmez; AutoCAD'de ölçü değerleri otomatik hesaplandığından model uzayı sabit kalır, kağıt uzayı viewport ölçeği değiştirilir.
• Yazı boyutları viewport ölçeğiyle orantılı güncellenir (örn. 1:100'de 2,5 mm yazı → 1:50'ye geçişte 2,5 mm için stil ölçeği yarıya düşürülür).
• Grafik ölçek çubuğu yeniden çizilir.

Saha Notu: AutoCAD kağıt uzayında viewport ölçeği kilitleme (VP Lock) kritik bir adımdır. Türkiye'deki çoğu mimarlık/mühendislik bürosunda revizyon sırasında bu kilit unutularak yanlışlıkla ölçek kaydırılmaktadır. Revizyon işleminde standart proje şablonları (.dwt dosyaları) kullanmak bu riski azaltır.

Dikkat: AutoCAD kâğıt uzayında viewport kilidi açıksa yanlışlıkla zoom yapıldığında ölçek değişir; baskı sonuçları tutarsız olur. Viewport ölçeği her zaman VP Lock ile kilitlenmelidir.

7. Türkiye Mevzuatı ve Standartlar Özeti

Tablo 9: Türkiye Mevzuatı ve Standartlar Özeti

Saha Notu: İmar Kanunu (3194) kapsamında yapı ruhsatı başvurularında sunulan projelerde ölçek hataları belediye plan incelemesinde teknik ret gerekçesi olarak kullanılmaktadır. Çevre ve Şehircilik Bakanlığı'nın yapı denetimine ilişkin 4708 sayılı Kanun uygulamalarında proje-uygulama ölçek uyumu denetim noktaları arasında yer almaktadır.

8. Parametreler ve Tipik Değerler

Tablo 10: Parametreler ve Tipik Değerler

9. Çözümlü Problemler

Problem 1 — Kolay

Veriler:

• Ölçek = 1:100
• Paftada ölçülen mesafe = 42 mm

İstenen: Gerçek mesafe (mm ve m cinsinden)

Çözüm:

Adım 1 — Formül (TS EN ISO 5455:1997 Madde 4):

$$L_{\text{gerçek}} = L_{\text{çizim}} \times M$$

Adım 2 — Değerleri yerine koy:

$$L_{\text{gerçek}} = 42 \text{ mm} \times 100 = 4200 \text{ mm}$$

Adım 3 — Birim dönüşümü:

$$L_{\text{gerçek}} = \frac{4200}{1000} = 4{,}20 \text{ m}$$

Sonuç: 4200 mm = 4,20 m

Kontrol: Paftada 42 mm → 1:100'de her mm = 100 mm gerçek. 42 × 100 = 4200 mm

Problem 2 — Orta

Verilen:

• Temel planı: 12 m × 8 m
• Hedef ölçek: 1:50
• Pafta boyutu seçilecek (en uygun standart kâğıt)

İstenen: Çizim boyutları ve uygun pafta boyutu

Çözüm:

Adım 1 — Çizim boyutlarını hesapla:

$$L_{\text{çizim,1}} = \frac{L_{\text{gerçek,1}}}{M} = \frac{12{.}000 \text{ mm}}{50} = 240 \text{ mm}$$ $$L_{\text{çizim,2}} = \frac{L_{\text{gerçek,2}}}{M} = \frac{8{.}000 \text{ mm}}{50} = 160 \text{ mm}$$

Adım 2 — Toplam pafta genişliği (antet dahil):

$$W_{\text{toplam}} = 240 \text{ mm} + 190 \text{ mm (antet)} = 430 \text{ mm}$$

Adım 3 — Pafta seçimi (TS EN ISO 5457:2002):

• A3 kullanılabilir çizim alanı: ~380 × 267 mm → 430 mm sığmaz
• A2 kullanılabilir çizim alanı: ~554 × 380 mm → 430 mm < 554 mm

Sonuç: A2 pafta (594 × 420 mm) yeterlidir.

Kontrol: 240 + 190 = 430 mm < 554 mm (A2 çizim alanı); 160 mm < 380 mm

Problem 3 — Zor

Verilen:

• Kanal güzergahı uzunluğu: 800 m
• Maksimum kot farkı: 6,2 m
• Minimum okunabilir yazı yüksekliği: 2,5 mm (pafta üzerinde)
• Hedef pafta: A1 (kullanılabilir yatay alan ~780 mm, düşey alan ~540 mm)
• Antet alanı: yatay 190 mm ayrılacak

İstenen: (a) Yatay ölçek, (b) Düşey ölçek, (c) Düşey büyütme katsayısı, (d) Okunabilirlik kontrolü

Çözüm:

Adım 1 — Yatay ölçek faktörü hesapla:

Kullanılabilir yatay çizim alanı = 780 - 190 = 590 mm

$$M_{\text{yatay}} = \frac{L_{\text{gerçek}}}{L_{\text{kağıt}}} = \frac{800{.}000 \text{ mm}}{590 \text{ mm}} = 1356$$

En yakın standart ölçek: 1:2000 (TS EN ISO 5455 Madde 4 Tablo 1)

Adım 2 — Kontrolde yatay çizim boyutu:

$$L_{\text{çizim}} = \frac{800{.}000}{2000} = 400 \text{ mm} < 590 \text{ mm} \checkmark$$

Adım 3 — Düşey ölçek (KGM kuralı: büyütme katsayısı 5–10×):

Büyütme katsayısı = 10× → Düşey ölçek = 1:200

$$M_{\text{düşey}} = \frac{M_{\text{yatay}}}{k} = \frac{2000}{10} = 200 \rightarrow \text{Ölçek: } 1:200$$ $$H_{\text{çizim}} = \frac{H_{\text{gerçek}}}{M_{\text{düşey}}} = \frac{6200 \text{ mm}}{200} = 31 \text{ mm}$$

Adım 4 — Okunabilirlik kontrolü:

Paftada görünecek minimum boyut: 31 mm > 1,0 mm (TS EN ISO 128-20 Madde 7.1 min. sınırı)

Adım 5 — Düşey büyütme katsayısı:

$$k = \frac{M_{\text{yatay}}}{M_{\text{düşey}}} = \frac{2000}{200} = 10$$

Sonuç:

• Yatay ölçek: H 1:2000
• Düşey ölçek: V 1:200
• Düşey büyütme katsayısı: 10×
• Kot farkı pafta yüksekliği: 31 mm → okunabilir

Kontrol: 31 mm > 1,0 mm min.; Yatay çizim 400 mm < 590 mm alan; Büyütme katsayısı 10 → KGM 5–10× aralığında

10. Ölçek Dönüşüm Tablosu

Tablo 11: Ölçek Dönüşüm Tablosu

Değerler pafta üzerindeki çizim boyutunu (mm) gösterir.

11. Sayısal Örnekler — Ölçek Dönüşüm Hesapları

Örnek 1: Çizim boyutundan gerçek boyuta dönüşüm

1:100 ölçekli paftada ölçülen kolon aks aralığı = 42 mm:

$$L_{\text{gerçek}} = L_{\text{çizim}} \times M = 42 \text{ mm} \times 100 = 4200 \text{ mm} = 4{,}20 \text{ m}$$

1:50 ölçekli detay çizimde pencere genişliği ölçümü = 30 mm:

$$L_{\text{gerçek}} = 30 \times 50 = 1500 \text{ mm} = 1{,}50 \text{ m}$$

Örnek 2: Gerçek boyuttan çizim boyutuna dönüşüm

12 m × 8 m boyutlarındaki temel planı 1:50 ölçeğinde çizilecektir:

$$L_{\text{çizim,1}} = \frac{12{.}000}{50} = 240 \text{ mm}$$ $$L_{\text{çizim,2}} = \frac{8{.}000}{50} = 160 \text{ mm}$$

Başlık (antet) dahil toplam pafta genişliği: 240 + 190 = 430 mm → A2 pafta (594 × 420 mm) yeterli.

Örnek 3: Pafta Boyutu Hesabı — Ölçek Seçimi

20 m × 14 m boyutlarındaki bir yapı bloğunun kat planı A1 paftaya çizilecektir.

A1 kullanılabilir çizim alanı (kenar payları düşüldükten sonra): yaklaşık 780 × 540 mm.

Yatay ölçek faktörü:

$$M_{\text{yatay}} = \frac{L_{\text{gerçek}}}{L_{\text{kağıt}}} = \frac{20{.}000 \text{ mm}}{780 \text{ mm}} = 25{,}6 \rightarrow \text{standart ölçek seç: } 1:50$$

1:50 ölçeğinde çizim boyutları:

$$L_{\text{çizim}} = \frac{20{.}000}{50} = 400 \text{ mm}, \quad W_{\text{çizim}} = \frac{14{.}000}{50} = 280 \text{ mm}$$

400 mm + antet 190 mm = 590 mm < 780 mm → A1 paftaya sığar.

Örnek 4: Profil Kesit Ölçeği

500 m uzunluğundaki kanal güzergahı için boy kesit (profil) çizimi:

• Yatay ölçek: 1:1000 → güzergah pafta boyutu = 500 mm
• Düşey ölçek: 1:100 → düşey büyütme katsayısı = 10×
• Maksimum kot farkı 4,5 m → pafta yüksekliği:

$$H_{\text{çizim}} = \frac{4{.}500 \text{ mm}}{100} = 45 \text{ mm}$$

Bu yaklaşımla zemin eğimleri %0,5 gibi küçük değişimler bile okunabilir hale gelir.

12. Sık Yapılan Hatalar

1. PDF veya fotokopi sonrası ölçeğin kaymış olduğunu fark etmemek: A3 çizim A4'e küçültülerek basıldığında ölçek 1:100'den 1:141'e kayar. Pafta üzerindeki grafik ölçek çubuğu (scale bar) bu nedenle zorunludur; boyutsal kontrol her zaman yazılı ölçü değerleriyle yapılmalıdır.

2. Aynı paftada iki farklı ölçek kullanmak ve belirtmemek: Detay ile genel plan aynı paftada farklı ölçeklerde gösteriliyorsa her görünüşün altına ayrı ölçek notu yazılmalıdır.

3. Büyültme ölçeklerini (2:1, 5:1) yanlış yönde yazmak: 2:1 ölçek gerçeğin iki katı büyük demektir; 1:2 ise yarı boyuttur. Karıştırılması malzeme/detay ölçülerinde ciddi hatalara yol açar.

4. AutoCAD kâğıt uzayında viewport ölçeğini kilitlemeyi unutmak: Viewport kilidi açıksa yanlışlıkla zoom yapıldığında ölçek değişir; baskı sonuçları tutarsız olur. Viewport ölçeği her zaman VP Lock ile kilitlenmelidir.

5. Ölçek cetvelini yanlış okumak: 1:20 ve 1:200 cetveli birbiriyle karıştırılabilir. Okuma öncesi cetvel üzerindeki ölçek etiketi kontrol edilmeli; dijital ortamda sayısal ölçülendirme tercih edilmelidir.

6. Profil çizimlerinde yatay ve düşey ölçeği ayrı belirtmemek: Yatay H:1:1000 ve düşey V:1:100 ölçekleri pafta başlığında ayrı ayrı yazılmazsa büyütme katsayısı belirsiz kalır ve zemin hacim hesapları hatalı yapılabilir.

7. TS EN ISO 5455 dışı ölçek kullanmak: Standart dışı ölçekler (örn. 1:150 veya 1:75) hem ölçek cetveli kullanımını güçleştirir hem de proje revizyonlarında tutarsızlık yaratır.

Kaynakça

1. İlgili Türk Standartları (TS) ve Avrupa Normları (EN)
2. TBDY 2018 — Türkiye Bina Deprem Yönetmeliği
3. İlgili ders kitapları ve teknik kaynaklar

Not: Bu makale eğitim amaçlıdır. Projelerde güncel yönetmelik ve standartlara başvurunuz.
