Nivelman — Yükseklik Ölçümü ve Hata Dağıtımı

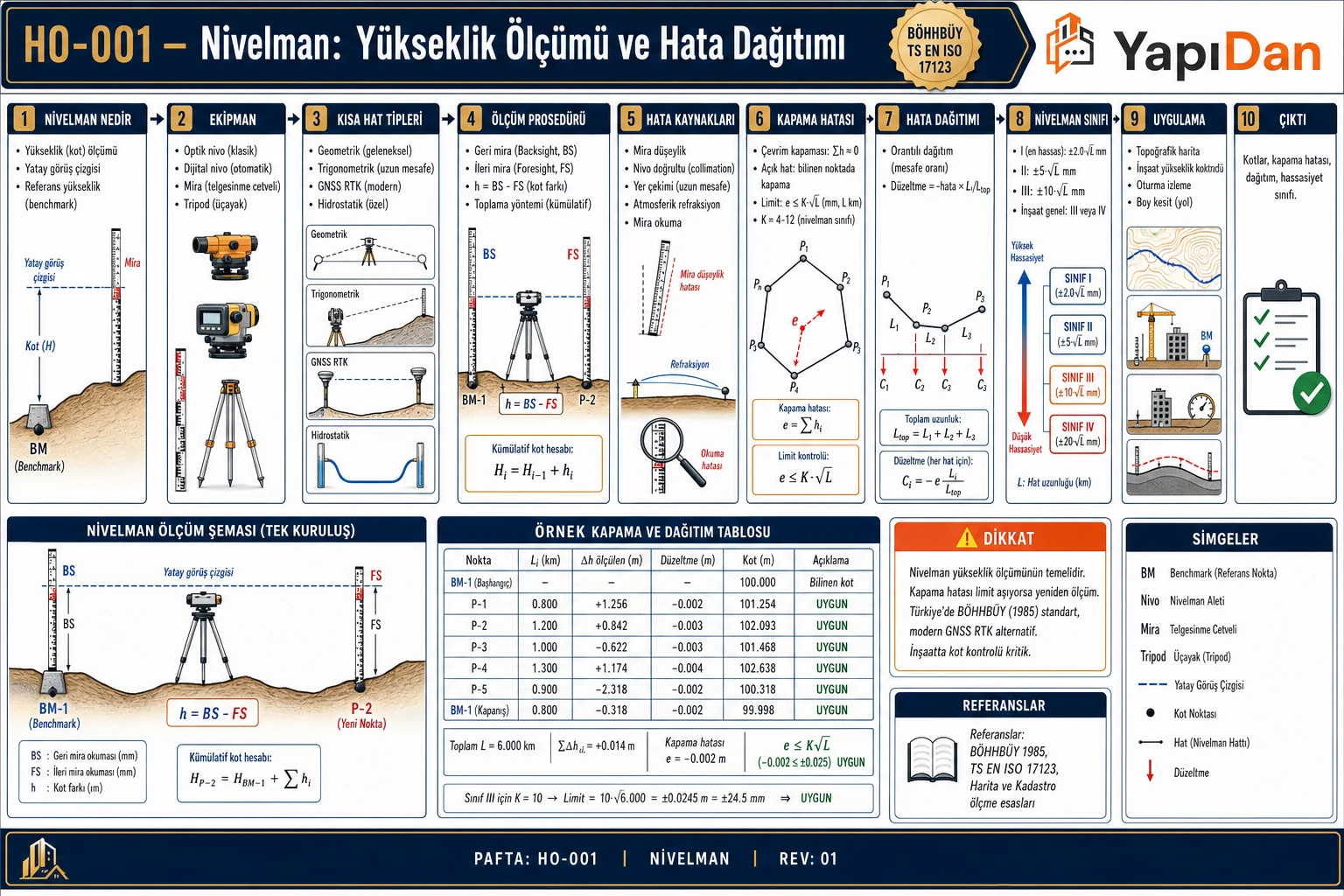

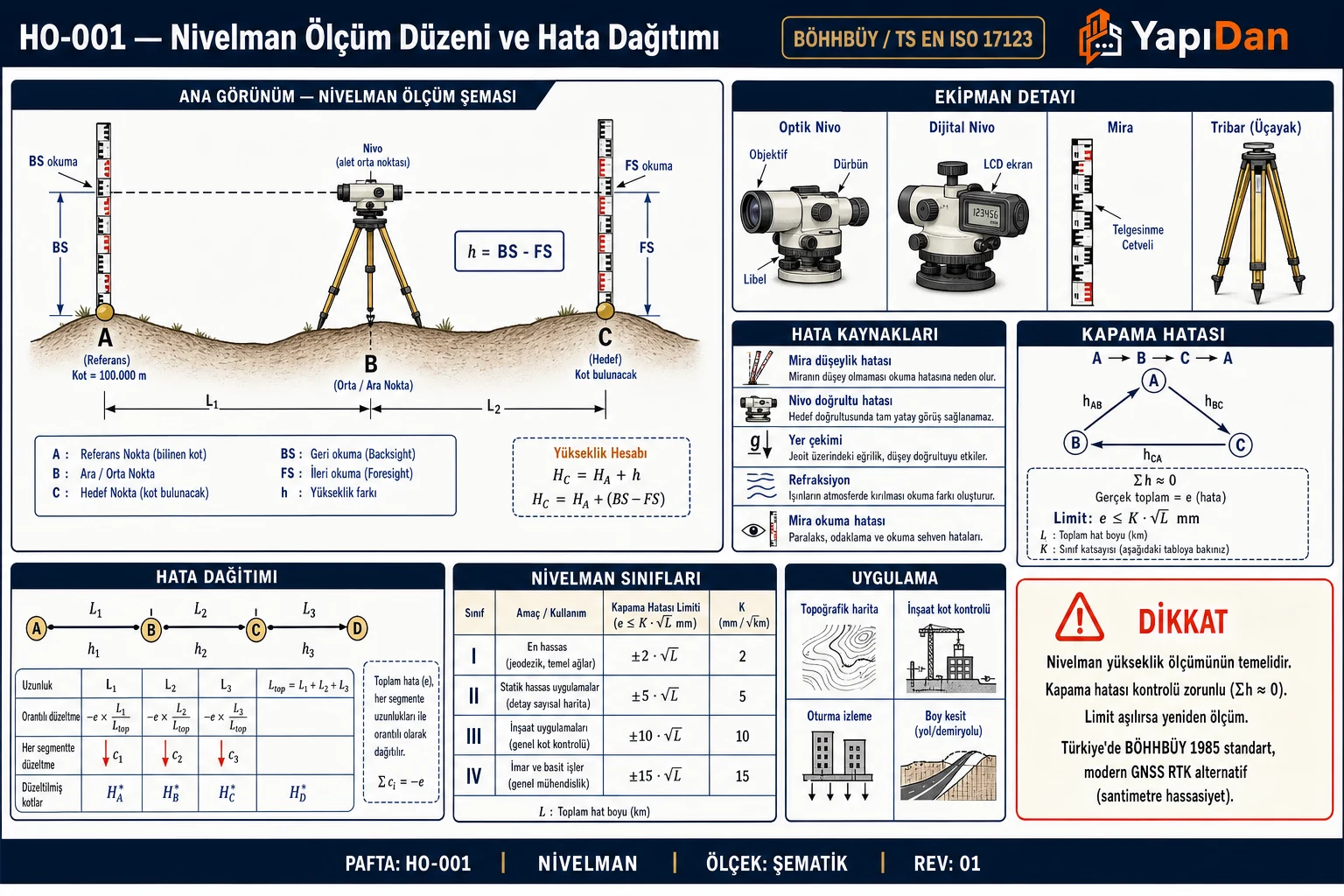

1. Geometrik Nivelman Prensibi

Yatay bir gözlem eksenine sahip nivo aleti ile iki noktadaki mira okumalarının farkı alınarak yükseklik farkı belirlenir. Yer yüzeyinin eğriliği ve atmosferik refraksiyon, mira mesafeleri uzadığında sistematik hata kaynağı oluşturmaktadır.

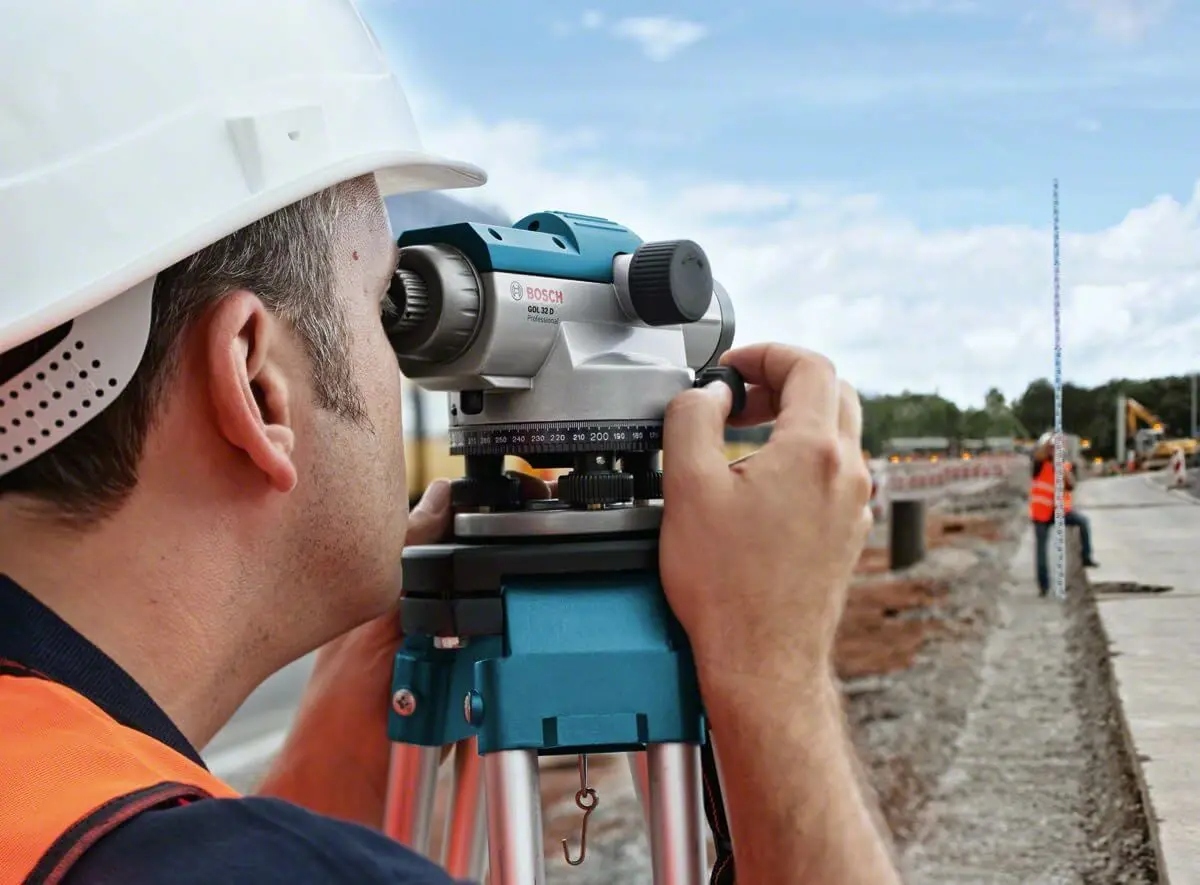

Saha Notu: Türkiye şantiyelerinde en yaygın kullanılan alet, otomatik kompansatörlü (pendulum veya manyetik) nivo aletidir. Dijital barkodlu nivo yalnızca hassas/jeodezik çalışmalarda (I. ve II. sınıf) kullanılır; inşaat nivelmanı için kompansatörlü nivo yeterlidir ve maliyeti önemli ölçüde düşüktür.

Dikkat: Aletin ışınına doğrudan güneş ışığı gelmesi, kompansatör hassasiyetini geçici olarak bozabilir. Tropikal güneş koşullarında (yazın Güneydoğu Türkiye, Temmuz–Ağustos) alet şemsiyeyle gölgelenmelidir (TS EN ISO 17123-2:2007 Madde 6.1.3).

1.1 Temel Formül

Yükseklik farkı, alet arkasındaki geri okuma ile alet önündeki ileri okuma arasındaki fark olarak hesaplanır:

$\Delta h = G - İ$

Burada:

• $G$ = Geri okuma — alet arkasındaki mira (m)
• $İ$ = İleri okuma — alet önündeki mira (m)
• $\Delta h$ = Yükseklik farkı (m); pozitif ise B noktası A'dan yüksek

Çok kurulumlu (geçki) nivelmanda yükseklik farkı, tüm geri okumaların toplamından ileri okumaların toplamı çıkarılarak bulunur:

$\Delta h_{AB} = \sum_{i=1}^{n} G_i - \sum_{i=1}^{n} İ_i$

Standart Referansı: BÖHHBÜY 2005 Madde 36 — yardımcı nivelman noktaları için gidiş-dönüş nivelmanıyla yükseklik farkının ±2,5 mm/km veya daha iyi doğrulukla belirlenmesi zorunludur.

1.2 Kota Hesabı — Alet Yüksekliği Yöntemi

Sahadaki ara nokta kotlarını hızlı hesaplamak için alet kotası (AK) yöntemi kullanılır. Önce aletin oturduğu referans noktanın kotuna geri okuma eklenerek alet kotası bulunur:

$\text{Alet kotası (AK)} = Z_A + G_A$

$Z_B = \text{AK} - İ_B$

Burada $Z_A$ = A noktasının kotu (m). Ara noktalar (yüzey nivelmanında) ise ara okuma değeriyle hesaplanır:

$Z_{\text{ara}} = \text{AK} - O_{\text{ara}}$

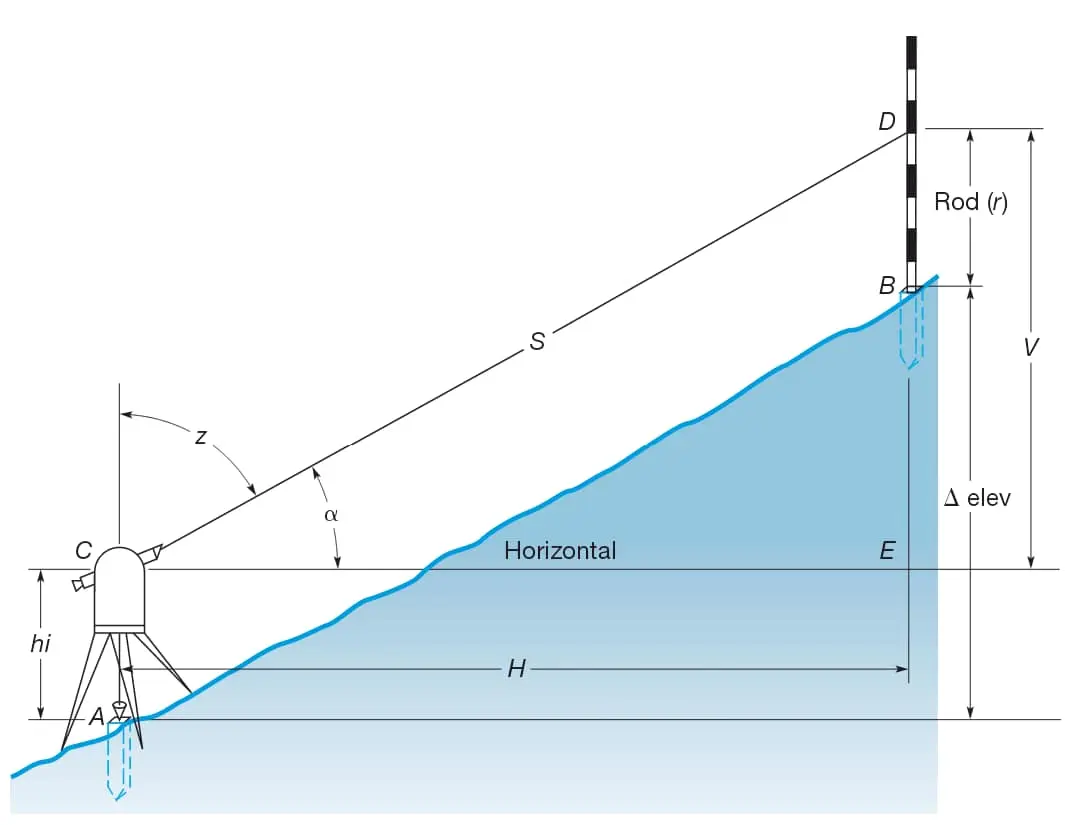

1.3 Yer Eğriliği ve Refraksiyon Düzeltmesi

Uzak mesafelerde (>100 m) yer yüzeyinin eğriliği ve atmosferik refraksiyon, mira okumalarında sistematik hata oluşturur. Aşağıdaki kombine düzeltme formülü bu iki etkiyi birlikte değerlendirir:

$c_r = 0{,}0675 \cdot D^2 \quad \text{(m, D km cinsinden)}$

Aşağıdaki tablo, farklı mira mesafelerinde oluşan hataların büyüklüğünü göstermektedir:

Tablo 1: Yer Eğriliği ve Refraksiyon Düzeltmesi

Saha Notu: Geri ve ileri mira mesafelerini birbirine eşit tutmak ($|d_{\text{geri}} - d_{\text{ileri}}| \leq 2$ m), bu düzeltmeyi neredeyse tamamen iptal eder. Bu nedenle Türkiye şantiyelerinde pratik kural olarak her kurulumda miraların aletten eşit uzaklıkta (≈60–80 m) tutulması önerilir. Bu basit önlem, alet kollimation hatasını da aynı anda giderir.

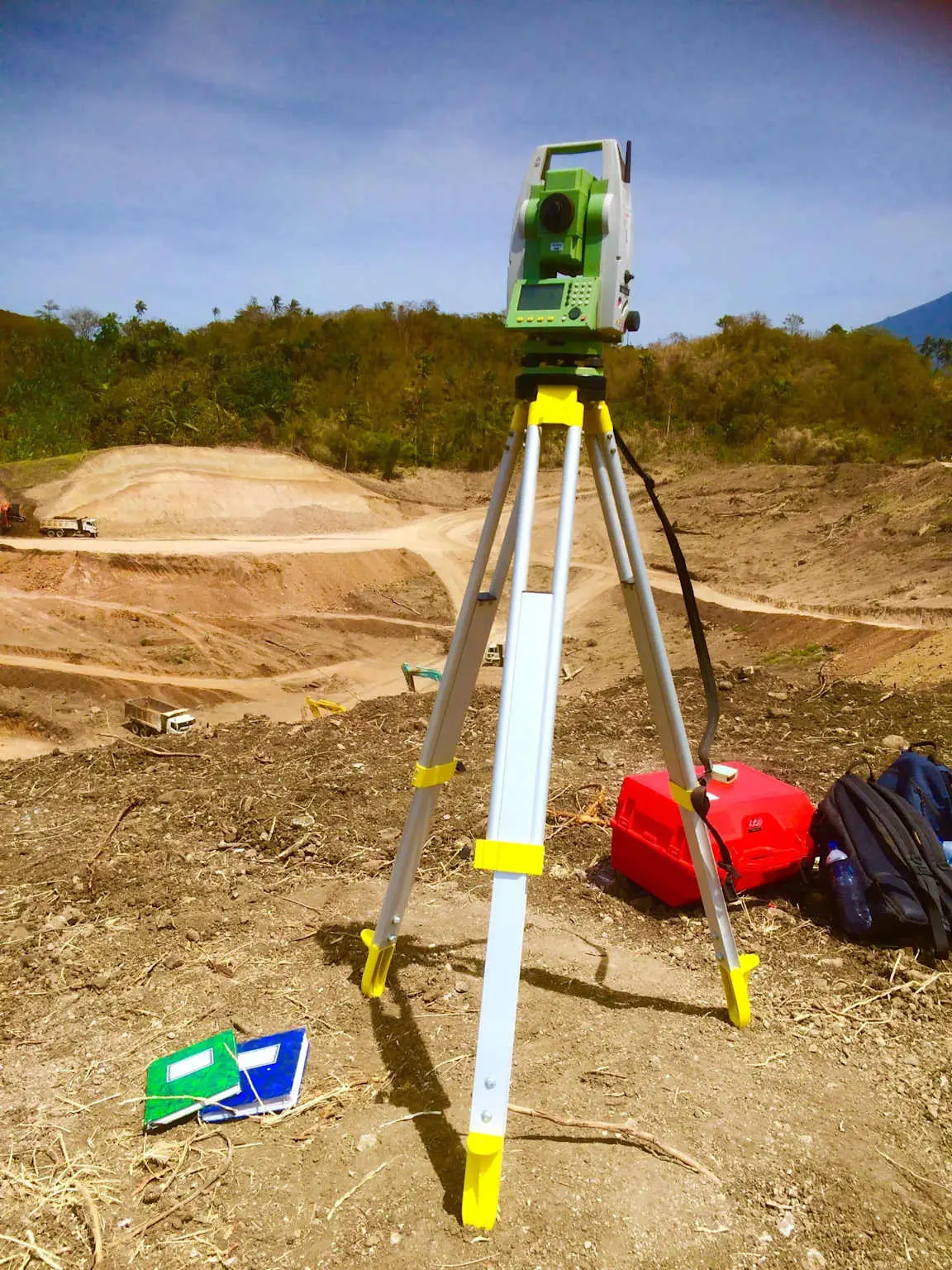

2. Alet ve Mira

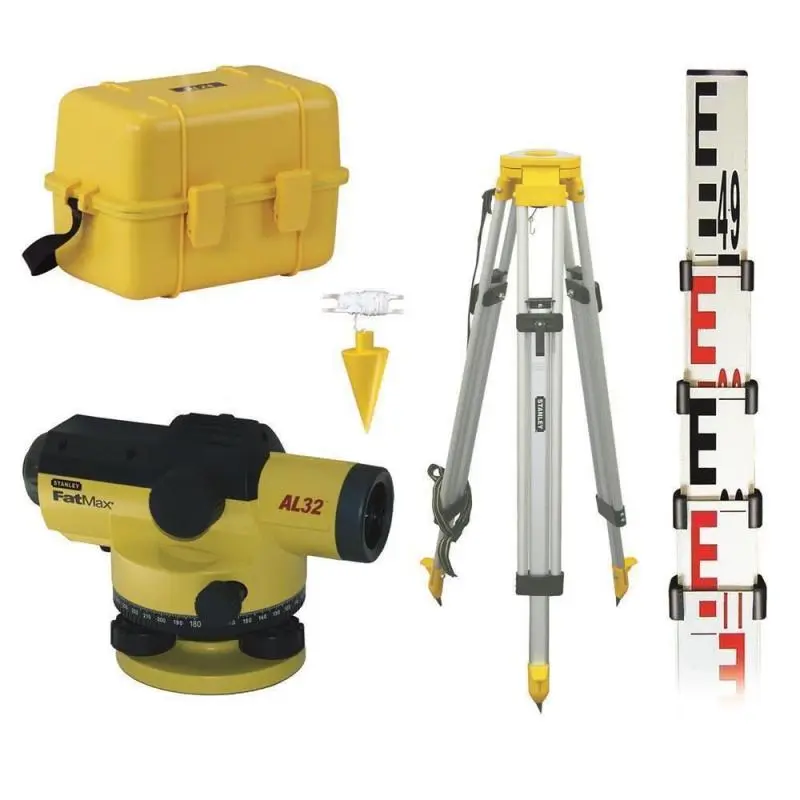

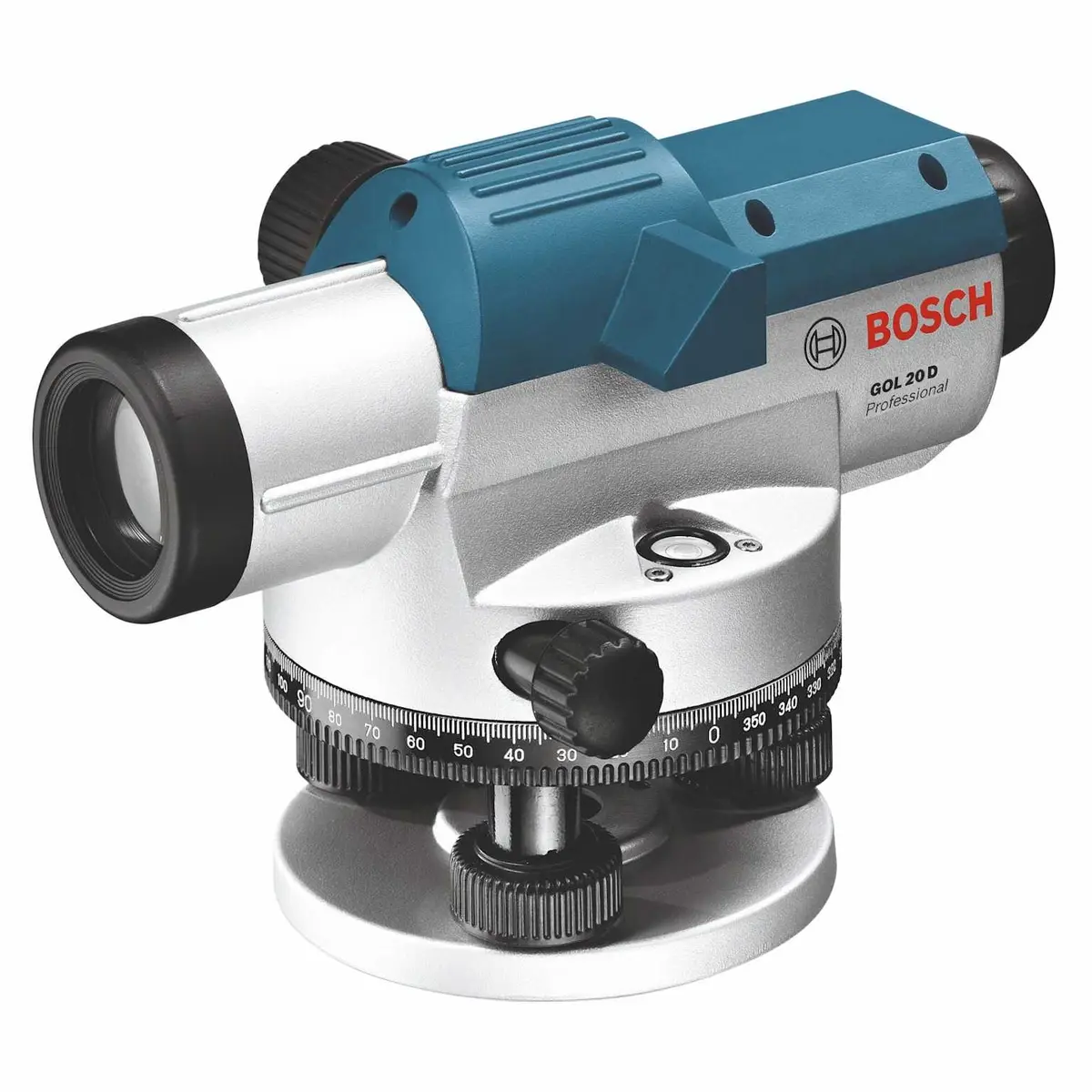

2.1 Nivo Aleti Tipleri

Sahada hangi nivo aletinin kullanılacağı, proje hassasiyet sınıfına göre belirlenir. Aşağıdaki tablo yaygın nivo tiplerini karşılaştırmaktadır:

Tablo 2: Nivo Aleti Tipleri

Tipik inşaat nivelmanı (teknik sınıf): Kompansatörlü nivo yeterlidir. Hassas/jeodezik nivelman (I. sınıf): Dijital nivo ile barkodlu invar mira kullanılır (BÖHHBÜY 2005, Madde 33).

Standart Referansı: TS EN ISO 17123-2:2007 — Nivo aletinin saha performans testine ilişkin uluslararası standart; yurt içinde Türk Standardları Enstitüsü (TSE) tarafından kabul edilmiştir. Alet satın alımı ve kalibrasyon dönemlerinin belirlenmesinde bu standart esas alınır. Kompansatörlü nivo için saha testi: ±2 m uzaklıkta yerleştirilen iki noktadan okunur ve sonuçlar karşılaştırılır.

2.2 Mira

• Uzunluk: 3 m veya 4 m; katlanır (folding) veya teleskopik
• Materyal: Çelik şerit, alüminyum veya cam elyaf kompozit; cm/mm çift taraflı bölüntülü
• İnvar mira: I. ve II. sınıf nivelmanlar için zorunlu; ısıl genleşme katsayısı ~1,2×10⁻⁶/°C düzeyinde
• Türkiye şantiyelerinde en yaygın: 4 m alüminyum E-mira

Dikkat: Miranın tabanındaki aşınma veya çarpmalar, okunulan değerlerde sistematik sabit hata oluşturur. Her ölçüm kampanyası öncesinde mira tabanının sıfır işareti kontrol edilmelidir.

3. Nivelman Çeşitleri

3.1 Dayalı Nivelman (Open Traverse Levelling)

Kotu bilinen bir başlangıç noktasından hareket edilir; kotu bilinmeyen noktalara ulaşılır. Kontrol imkânı sınırlıdır — bitiş noktasının kotu bilinmiyorsa iç denetim yapılamaz. Yalnızca geçici kota aktarımı veya profil çıkarma gibi düşük kritiklik gerektiren durumlarda kullanılır.

Saha Notu: Türkiye'deki yapı denetim uygulamasında (4708 Sayılı Yapı Denetim Kanunu, Madde 2), yapı kotu aktarımı daima CORS-TR / TUSAGA-Aktif ağına bağlı sabit bir röperden yapılmalı; dayalı nivelmanda bitiş kontrol noktası mutlaka tanımlanmalıdır.

3.2 Kapalı Nivelman (Closed Loop Levelling)

Başlangıç noktasına geri dönülür. Kapanma hatası teorik olarak sıfır olmalıdır. Kapalı döngüde beklenen toplam yükseklik farkı sıfır olduğundan kapanma hatası doğrudan ölçülmüş değerlerin toplamına eşittir:

$f_h = \sum_{i=1}^{n} \Delta h_i \quad [\text{kapalı döngü, teorik: } 0]$

Açık poligonlarda (kotu bilinen iki farklı röper arası) ise ölçülen ve bilinen yükseklik farkları karşılaştırılır:

$f_h = \sum \Delta h_{\text{ölçülen}} - \Delta h_{\text{bilinen}} \quad [\text{m}]$

Saha Notu: CORS-TR / TUSAGA-Aktif ağı, Türkiye genelinde 147 sürekli GNSS istasyonundan oluşmakta olup cm düzeyinde yükseklik kestirimi sağlar. Şantiye röperlerinin bu ağa GNSS ölçüsüyle bağlanması, klasik nivelman dışında ek kalite kontrol imkânı sunar. Özellikle Türkiye'nin aktif tektonik yapısı (Kuzey Anadolu Fayı, Doğu Anadolu Fayı) nedeniyle uzun vadeli projelerde röper yüksekliklerinin yeniden kontrol edilmesi kritik önem taşır.

Tablo 3: Kapalı Nivelman (Closed Loop Levelling)

4. Kapanma Hatası Hesabı

4.1 Hata Sınırı (Tolerans)

Nivelman ölçümlerinin kabul edilebilirliği, izin verilen hata sınırı ($\varepsilon_{\text{izin}}$) ile karşılaştırılarak belirlenir. Genel formülde $L$ km cinsinden güzergah uzunluğunu, $a$ ise hassasiyet katsayısını ifade eder:

$\varepsilon_{\text{izin}} = a\sqrt{L} \quad [\text{mm}]$

BÖHHBÜY 2005 Madde 37 (Resmi Gazete 15.07.2005, Sayı: 25876) kapsamında farklı nivelman sınıfları için geçki kapanma toleransları şöyledir:

$w_{\text{ana ve bağlantı}} \leq 12\sqrt{S_{[\text{km}]}} \quad \text{mm}$

$w_{\text{ara}} \leq 15\sqrt{S_{[\text{km}]}} \quad \text{mm}$

$w_{\text{yardımcı}} \leq 20\sqrt{S_{[\text{km}]}} + 0{,}0002 \cdot \Delta H \quad \text{mm}$

BÖHHBÜY 2005 Madde 38 (Lup kapanmaları):

$w_{L,\text{ana}} \leq 15\sqrt{L_{[\text{km}]}} \quad \text{mm}$

$w_{L,\text{ara}} \leq 18\sqrt{L_{[\text{km}]}} \quad \text{mm}$

Tablo 4: Hata Sınırı (Tolerans)

$f_h \leq \varepsilon_{\text{izin}}$ ise ölçümler kabul edilir. $f_h > \varepsilon_{\text{izin}}$ ise ölçümler tekrarlanır — sistematik hata kaynağı aranır.

Dikkat: Tolerans değerini aşan kapanma hatası doğrudan yeniden ölçümü gerektirmez; önce sistematik hata kaynakları araştırılmalıdır. Yaygın kaynaklar: (1) mira tabanı aşınması, (2) eşit olmayan mira mesafeleri (kollimation hatası), (3) alet düzeçlenmesi bozulması, (4) termal dilatasyondan kaynaklanan mira uzama.

5. Hata Dağıtımı Yöntemleri

Kabul edilen kapanma hatası $f_h$, her yükseklik farkı değerine düzeltme ($v_i$) eklenerek dağıtılır. Dağıtımın doğru yapıldığını teyit eden temel koşul şudur:

$\sum v_i = -f_h$

5.1 Alet Kurma Sayısına Orantılı Dağıtım

Her kurumda eşit hata olduğu varsayılır (eşit mira mesafeleri, eşit koşullar). Bu yöntemde kapanma hatası kurma sayısına ($n$) bölünerek her adıma eşit düzeltme atanır:

$v_i = -\frac{f_h}{n} \quad [\text{m}]$

Her $\Delta h_i$ değerine $v_i$ düzeltmesi eklenerek düzeltilmiş yükseklik farkı elde edilir.

5.2 Gözlem Uzaklıklarına Orantılı Dağıtım

Her kurumun gözlem uzaklığı ($S_i$) farklıysa önerilen yöntem budur. Uzun mira mesafeli kurumlara daha büyük düzeltme uygulanarak hata olasılık ağırlıklarına göre paylaştırılır:

$v_i = -f_h \cdot \frac{S_i}{\sum S_i}$

BÖHHBÜY 2005 Madde 39'a göre dengeleme bu ilkeye dayanmaktadır.

5.3 Yükseklik Farklarına Orantılı Dağıtım

Arazi koşulları çok değişkenken (düz zemin vs. dik eğim) yükseklik farkı büyüklükleri ağırlık olarak kullanılır:

$v_i = -f_h \cdot \frac{|\Delta h_i|}{\sum |\Delta h_i|}$

Saha Notu: Türkiye inşaat uygulamalarında (özellikle altyapı projelerinde — DSİ, KGM, İller Bankası) Madde 5.2 (mesafeye orantılı dağıtım) standart yöntem olarak benimsenmektedir. Proje belgelerinde kullanılan yöntem açıkça belirtilmeli ve dağıtım hesabı tablo halinde sunulmalıdır.

6. Sayısal Örnek (Temel)

Kapalı nivelman: A → 1 → 2 → 3 → A

Dört kurulumla ölçülen geri ve ileri okuma değerleri ile hesaplanan yükseklik farkları aşağıda verilmiştir:

Tablo 5: Sayısal Örnek (Temel)

Kapalı döngüde beklenen toplam yükseklik farkı sıfırdır; kapanma hatası:

$f_h = +0{,}433 \neq 0 \Rightarrow f_h = +0{,}433 \text{ m}$

Not: Bu değer gerçek uygulamada mm mertebesinde olur; yukarıdaki tablo yalnızca hesap yöntemini göstermek için tasarlanmıştır.

Tolere edilebilir mi? L = 0,240 km (varsayılan toplam güzergah) için yardımcı nivelman toleransı:

$\varepsilon_{\text{izin}} = 20\sqrt{0{,}240} \approx 9{,}8 \text{ mm}$

Gerçek uygulamada $f_h$ mm mertebesinde olup bu sınırla kıyaslanmalıdır.

Hata dağıtımı — alet kurma sayısına orantılı (n = 4):

$v_i = -\frac{f_h}{4}$

Düzeltmeler her kuruma eşit olarak dağıtıldığında:

Tablo 6: Sayısal Örnek (Temel)

7. Toleranslar (İnşaat Uygulamaları)

Türkiye'de farklı inşaat uygulamaları için izin verilen yükseklik hataları hem pratik uygulamalar hem de standartlar tarafından belirlenmiştir:

Tablo 7: Toleranslar (İnşaat Uygulamaları)

Saha Notu: Türkiye'nin depremselliği dikkate alındığında (TBDY 2018 deprem tehlike haritası, 2019'dan itibaren yürürlükte), yüksek riskli bölgelerdeki (DD-2 ve DD-1 deprem seviyeleri) yapılarda röper yükseklikleri 5 yılda bir yeniden kontrol edilmeli; özellikle Kuzey Anadolu Fayı boyunca birkaç cm/yıl düzeyinde düşey deformasyon birikiminin olabileceği göz önünde bulundurulmalıdır.

8. Türkiye'ye Özgü Uygulamalar ve Saha Koşulları

8.1 İklim ve Bölge Etkileri

Türkiye'nin coğrafi çeşitliliği, nivelman hassasiyetini doğrudan etkiler. Don derinliği röper stabilitesini belirleyen kritik bir parametredir. Aşağıdaki tablo, seçilmiş illerin don penetrasyon derinliklerini vermektedir:

Tablo 8: İklim ve Bölge Etkileri

Saha Notu: Don-çözülme döngüleri zemin hacim değişikliğine neden olur. Röper taşları don derinliğinin en az 0,30 m altına beton zemine tesis edilmelidir. Doğu Anadolu'da bu, 2,30 + 0,30 = 2,60 m derinliğe röper gerektirir.

8.2 Zemin Koşulları

Türkiye'de yaygın zemin tipleri ve nivelman üzerindeki etkileri:

• Alüvyon zeminler (İstanbul, Ankara, İzmir ovaları): Konsolidasyon kaynaklı yavaş çökmeler nivelman noktaları arasında yükseklik kayması yaratabilir. Çöküm bölgelerinde röperler sabit kayaya bağlanmalıdır.
• Kireçtaşı ve marn (Orta Anadolu): Karstik çözülme ve çökme riski; derin beton zemin tesisi zorunludur.
• Volkanik zemin (Ege, Orta Anadolu): Genel olarak kararlı; röper tesisi için elverişlidir.

8.3 Yasal Çerçeve

• 3194 Sayılı İmar Kanunu: Yapı ruhsatı sürecinde kota aktarımı ve bina yüksekliği denetimi
• 4708 Sayılı Yapı Denetim Kanunu (Madde 2): Belediye ve mücavir alan sınırlarındaki tüm yapılarda yapı denetim kuruluşunun gözetiminde kota ölçümü zorunlu
• 6331 Sayılı İş Sağlığı ve Güvenliği Kanunu: Şantiyede ölçüm ekipmanının güvenli kullanımı; işçilerin eğitimi

8.4 Birim Fiyat Referansları (2025)

İller Bankası ve DSİ tarafından yayımlanan birim fiyatlar, proje keşif belgelerinde kullanılmak üzere aşağıda özetlenmiştir:

Tablo 9: Birim Fiyat Referansları (2025)

Kaynak: İller Bankası A.Ş. 2025 Aralık Ayı Birim Fiyatları; DSİ 2025 Yılı Birim Fiyat Kitabı.

9. Örnek Problemler

Problem 1 — Kolay

Konu: Tek kurulumlu nivelmanda kota hesabı (alet yüksekliği yöntemi)

Veriler:

• A noktası kotu: $Z_A = 125{,}480 \text{ m}$
• Geri okuma (A noktasındaki mira): $G = 1{,}623 \text{ m}$
• B noktası ileri okuma: $İ_B = 0{,}847 \text{ m}$
• C noktası ara okuma: $O_C = 1{,}354 \text{ m}$

İstenen: B ve C noktalarının kotları

Çözüm:

Adım 1 — Alet kotasını hesapla (TS EN ISO 17123-2 Ek A yöntemi):

$\text{AK} = Z_A + G = 125{,}480 + 1{,}623 = 127{,}103 \text{ m}$

Adım 2 — B noktası kotunu hesapla:

$Z_B = \text{AK} - İ_B = 127{,}103 - 0{,}847 = 126{,}256 \text{ m}$

Adım 3 — C noktası kotunu hesapla (ara okuma):

$Z_C = \text{AK} - O_C = 127{,}103 - 1{,}354 = 125{,}749 \text{ m}$

Sonuç:

• $Z_B = 126{,}256 \text{ m}$ (A'dan +0,776 m yüksek)
• $Z_C = 125{,}749 \text{ m}$ (A'dan +0,269 m yüksek)

Kontrol: $\Delta h_{AB} = G - İ_B = 1{,}623 - 0{,}847 = +0{,}776 \text{ m}$; $Z_B = Z_A + \Delta h_{AB} = 125{,}480 + 0{,}776 = 126{,}256 \text{ m}$ ✓

Problem 2 — Orta

Konu: Kapalı nivelmanda tolerans kontrolü ve mesafeye orantılı hata dağıtımı

Veriler: Kapalı poligon A → 1 → 2 → 3 → A; toplam güzergah uzunluğu L = 1,2 km

Tablo 10: Problem 2 — Orta

İstenen: Tolerans kontrolü ve mesafeye orantılı hata dağıtımı ile nihai kotların hesabı ($Z_A = 200{,}000 \text{ m}$)

Çözüm:

Adım 1 — Kapanma hatası:

$f_h = \sum \Delta h_i = +0{,}012 \text{ m} = +12 \text{ mm}$

Adım 2 — Tolerans kontrolü (BÖHHBÜY 2005 Madde 37 — yardımcı nivelman):

$\varepsilon_{\text{izin}} = 20\sqrt{L_{[\text{km}]}} = 20\sqrt{1{,}2} = 20 \times 1{,}095 \approx 21{,}9 \text{ mm}$

$|f_h| = 12 \text{ mm} < 21{,}9 \text{ mm} = \varepsilon_{\text{izin}} \quad \checkmark \text{ Tolerans sağlandı.}$

Adım 3 — Mesafeye orantılı düzeltmeler:

$v_i = -f_h \cdot \frac{S_i}{\sum S_i} = -0{,}012 \cdot \frac{S_i}{1200}$

Tablo 11: Problem 2 — Orta

Adım 4 — Nihai kotlar ($Z_A = 200{,}000 \text{ m}$):

$Z_1 = Z_A + \Delta h_{\text{düz, A→1}} = 200{,}000 + 1{,}242 = 201{,}242 \text{ m}$

$Z_2 = Z_1 + \Delta h_{\text{düz, 1→2}} = 201{,}242 + 0{,}635 = 201{,}877 \text{ m}$

$Z_3 = Z_2 + \Delta h_{\text{düz, 2→3}} = 201{,}877 - 1{,}516 = 200{,}361 \text{ m}$

$Z_A' = Z_3 + \Delta h_{\text{düz, 3→A}} = 200{,}361 - 0{,}361 = 200{,}000 \text{ m} \quad \checkmark$

Sonuç: $Z_1 = 201{,}242 \text{ m}$, $Z_2 = 201{,}877 \text{ m}$, $Z_3 = 200{,}361 \text{ m}$.

Problem 3 — Zor

Konu: Yer eğriliği ve refraksiyon düzeltmeli, iki farklı kotta bilinen röpere bağlı açık hat nivelman hesabı ile tolerans analizi

Veriler:

• Başlangıç röperi BM-1: $Z_{\text{BM1}} = 350{,}000 \text{ m}$
• Bitiş röperi BM-2: $Z_{\text{BM2}} = 347{,}862 \text{ m}$ (BÖHHBÜY yükseklik datumu)
• Beklenen yükseklik farkı: $\Delta h_{\text{bilinen}} = Z_{\text{BM2}} - Z_{\text{BM1}} = -2{,}138 \text{ m}$
• Toplam güzergah: L = 0,85 km

Tablo 12: Problem 3 — Zor

Çözüm:

Adım 1 — Ham yükseklik farkı toplamı:

$\sum \Delta h_{\text{ölçülen}} = +0{,}278 - 0{,}636 - 0{,}564 - 1{,}218 = -2{,}140 \text{ m}$

Adım 2 — Ham kapanma hatası:

$f_h = \sum \Delta h_{\text{ölçülen}} - \Delta h_{\text{bilinen}} = (-2{,}140) - (-2{,}138) = -0{,}002 \text{ m} = -2{,}0 \text{ mm}$

Adım 3 — Tolerans kontrolü (yardımcı nivelman):

$\varepsilon_{\text{izin}} = 20\sqrt{0{,}85} = 20 \times 0{,}922 = 18{,}4 \text{ mm}$

$|f_h| = 2{,}0 \text{ mm} \ll 18{,}4 \text{ mm} \quad \checkmark \text{ Tolerans rahatlıkla sağlandı.}$

Adım 4 — Yer eğriliği+refraksiyon düzeltme kontrolü:

Her kurulumda mira mesafesi farkı verildiğinde net düzeltme:

$\delta c_r = 0{,}0675 \cdot (S_{\text{geri}}^2 - S_{\text{ileri}}^2) \times 10^{-6}$

Tablo 13: Problem 3 — Zor

Düzeltilmiş kapanma hatası: $f_h' = -2{,}0 - (-0{,}054) = -1{,}946 \approx -1{,}9 \text{ mm}$

Adım 5 — Mesafeye orantılı hata dağıtımı ($S_i = S_{\text{geri}, i} + S_{\text{ileri}, i}$):

$v_i = +\frac{2{,}0 \cdot S_i}{850} \quad [\text{mm}]$

Tablo 14: Problem 3 — Zor

Sonuç:

• $Z_{\text{TP1}} = 350{,}278 \text{ m}$
• $Z_{\text{TP2}} = 349{,}643 \text{ m}$
• $Z_{\text{TP3}} = 349{,}079 \text{ m}$
• Tolerans sağlandı: $|f_h| = 2{,}0 \text{ mm} < 18{,}4 \text{ mm}$

10. Sık Yapılan Hatalar

Geometrik nivelmanda karşılaşılan hatalar sistematik ve rastgele olmak üzere iki ana grupta incelenir. Aşağıdaki tablo yaygın hata türlerini, belirtilerini, nedenlerini ve giderim yöntemlerini özetlemektedir:

Tablo 15: Sık Yapılan Hatalar

Dikkat: Don-çözülme hasarı Doğu Anadolu şantiyelerinde çok yaygındır. Kars, Erzurum, Ardahan gibi illerde tesis edilen röperler kış sonrasında mutlaka kontrol edilmelidir; sabit kabul edilen röperin kendisi hareket etmiş olabilir.

Kaynakça

• BÖHHBÜY 2005: Büyük Ölçekli Harita ve Harita Bilgileri Üretim Yönetmeliği, R.G. 15.07.2005, Sayı: 25876 — Madde 33–39.
• TS EN ISO 17123-2:2007: Nivo aleti saha test yöntemi.
• EN 12911:1999 (TS EN 12911): Geometrik nivelmanla yükseklik belirleme.
• 4708 Sayılı Yapı Denetim Kanunu, Kabul: 29.06.2001.
• 3194 Sayılı İmar Kanunu.
• 6331 Sayılı İş Sağlığı ve Güvenliği Kanunu.
• İller Bankası A.Ş. 2025 Aralık Yılı Birim Fiyatları (Harita/Nivelman Pozları).
• DSİ 2025 Yılı Birim Fiyat Kitabı — Poz: Geometrik Nivelman Ölçü Hes. ve Tersimi.
• Yedek, S. (2020). Yapılarda Don Derinliğinin İncelenmesi. Türkiye iller bazında ModBerggren yöntemi.
• Utah Üniversitesi, Leveling Theory Methods and Equipment, Chapter 4 — Curvature & Refraction.
• Gisalku, Alanya Üniversitesi, Topografya 9. Ders — Yükseklik Ölçümü.
• Erbakan Üniversitesi İnşaat Mühendisliği Topografya Ders Notları, Bölüm 6.

Kaynaklar

1. BÖHHBÜY 2018.
2. BÖHHBÜY 2005 Madde 33–39.
3. TS EN ISO 17123-2:2007 — ISO / TSE — Türk Standardları Enstitüsü. https://www.tse.org.tr
4. EN 12911:1999.
5. 4708 Sayılı Yapı Denetim Kanunu — T.C. Mevzuat Bilgi Sistemi. https://www.mevzuat.gov.tr
6. 3194 Sayılı İmar Kanunu — T.C. Mevzuat Bilgi Sistemi. https://www.mevzuat.gov.tr
7. Harita ve Ölçme.

Önemli Mühendislik Uyarısı: Bu içerik yalnızca bilgilendirme amaçlıdır; nihai tasarım, hesap ve uygulama kararları, güncel yönetmelikler ile proje koşulları çerçevesinde yetkili bir inşaat mühendisinin denetiminde alınmalıdır. Sayısal örnekler ve formüller genel mühendislik pratiğini yansıtır; her projenin kendine özgü zemin, yük ve çevre koşulları proje müellifince ayrıca değerlendirilmelidir.
