Taban İzolatörü vs Sismik Damper Karşılaştırması
İki modern sismik koruma yaklaşımı aynı amacı (bina güvenliği) farklı mekanizmalarla sağlar. Seçim, bina tipi ve zemin koşullarına bağlıdır.

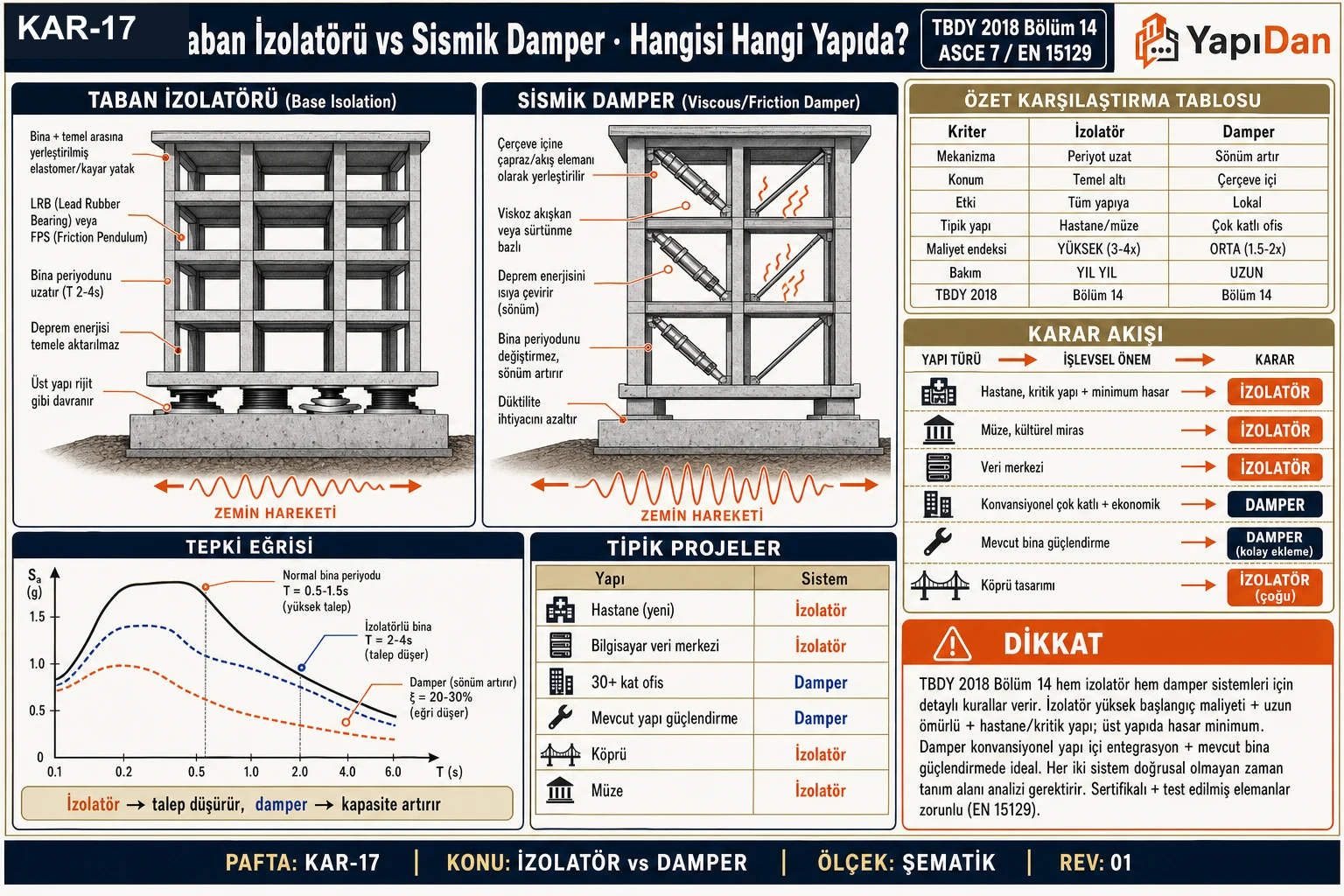

Yan yana yapı kesiti (LRB/FPS vs viskoz/sürtünme damper) · özet tablosu · karar akışı · spektrum tepkisi · tipik projeler (TBDY 2018…
Ayrıntılı açıklamayı göster
Yan yana yapı kesiti (LRB/FPS vs viskoz/sürtünme damper) · özet tablosu · karar akışı · spektrum tepkisi · tipik projeler (TBDY 2018 Bölüm 12 + ASCE 7 + EN 15129).
Özet
Tablo: Özet özeti.
| Kriter | Taban İzolatörü | Sismik Damper |
|---|---|---|
| Mekanizma | Periyot uzatma (kaçış) | Enerji sönümleme (azaltma) |
| Konum | Temel üstü (yatay düzlemde) | Yapı içine (çapraz vb.) |
| Etkilediği | Tüm bina | Hedef alanlar |
| İvme azaltma | %70-80 | %30-50 |
| Deplasman | Büyük (izolatör seviyesinde) | Orta |
| Maliyet | %5-15 bina maliyeti | %3-10 |
| Uygunluk | Rijit, düşük bina | Her tip |
| Zemin | Sert zemin (ZA-ZC) | Her zemin |
Taban İzolatörü (Base Isolation)
Mekanizma
Bina temel ile üst yapı arasına esnek mesnet yerleştirilir. Zemin sarsılsa bile bina yavaşça sağa-sola kayar, iç yapı az hareket eder.
Fiziksel İlke
- Periyot uzatma: T: 0.5s → 3-4s
- İvme azalma: Sae → %20-30'a düşer
- Deplasman alıkonulur: İzolatör seviyesinde 300-600 mm
Türleri
- LRB (Lead Rubber Bearing) — en yaygın
- HDR (High Damping Rubber)
- FPS (Friction Pendulum)
- Sliding bearing
Avantajları
- Üst yapı neredeyse hasar görmez
- İçerideki ekipman korunur
- Uzun ömürlü (50+ yıl)
- Pasif sistem (enerji gereksiz)
Dezavantajları
- Yüksek bina için uygun değil (T zaten uzun)
- Yumuşak zeminde etkisiz (zaten uzun T'li zemin)
- İzolatör seviyesinde genleşme derzi
- Servis hatları esnek olmalı
Sismik Damper (Energy Dissipation)
Mekanizma
Bina bileşeni deformasyon yaparken damper enerjiyi sönümler (ısıya veya plastik deformasyona çevirir).
Fiziksel İlke
- Yapıya ek sönümleme ekler (%15-30)
- Sönüm oranı (ξ) artar → deplasman/ivme azalır
- Sürekli yayılmış sistem
Türleri
- Viskoz Damper (FVD) — hız bağımlı
- Histeretik Damper — deplasman bağımlı
- Sürtünmeli Damper
- BRB (Buckling Restrained Brace)
- Tuned Mass Damper (TMD) — rüzgâr + deprem
Avantajları
- Her bina türüne uygulanabilir
- Yüksek binada etkili
- Rüzgâr kontrolü de yapar (TMD)
- Düşük maliyet
Dezavantajları
- İvme tam ortadan kaldırılmaz
- Büyük deprem sonrası değişim gerekebilir
- İç yapı hasar riski hala var
Karşılaştırmalı Performans
5 şiddetli deprem sonrası tipik bina tepkisi:
Tablo: Karşılaştırmalı Performans özeti.
| Metrik | Normal Bina | Damperli | İzolatörlü |
|---|---|---|---|
| Üst kat ivmesi | 1.0g | 0.5-0.7g | 0.1-0.2g |
| Üst kat deplasmanı | 15 cm | 10 cm | 30 cm (izolatör seviyesi) + küçük iç hareket |
| Yapısal hasar | Orta-ağır | Hafif-orta | Hasar yok |
| İçerik hasar | %30-50 | %10-20 | %2-5 |
| Kullanımda kalma | Aylar | Günler | Anında |
Maliyet Analizi
Ek Maliyet
Tablo: Ek Maliyet özeti.
| Sistem | Bina Maliyetine % |
|---|---|
| LRB izolatör | %5-10 |
| HDR izolatör | %6-12 |
| FPS izolatör | %8-15 |
| Viskoz damper | %3-8 |
| BRB | %2-6 |
| TMD (yüksek bina) | %1-3 |
Tasarruf (Üst Yapıda)
Tablo: Tasarruf (Üst Yapıda) özeti.
| Sistem | Üst yapı maliyet azaltması |
|---|---|
| İzolatör | %10-20 (rijit tasarım kabul) |
| Damper | %5-15 |
Net Maliyet
Büyük önem taşıyan binalarda (hastane) izolatör yatırımı kendini amortise eder.
Bina Tipine Göre Seçim
Hastane, Müze, Kritik Tesis
→ Taban İzolatörü (BKS-1, deprem sonrası kesintisiz)
Yüksek Bina (>30 kat)
→ Viskoz Damper + TMD (rüzgâr + deprem)
Orta-Yüksek Ofis/Konut (10-30 kat)
→ BRB veya Viskoz Damper
Endüstriyel, Depo
→ Damper (ekonomik, etkili)
Tarihî Bina (Restorasyon)
→ Taban İzolatörü (jack sistem ile)
Zemin Koşulu Etkisi
Sert Zemin (ZA-ZC)
- İzolatör mükemmel çalışır
- Spektrumun kısa periyot bölgesinde yapı
- İzolasyonla uzun periyoda kaçış avantajı
Yumuşak Zemin (ZE)
- İzolatör etkisiz veya zararlı
- Spektrumun zaten uzun periyotta zirvesi var
- İzolasyon bu zirveye çekebilir!
- Damper tercih edilir
Özel Zemin (ZF)
- Sıvılaşma riski → derin temel + damper
Kombinasyon Stratejileri
1. İzolasyon + Damper
- İzolatör: Periyot uzatma
- Damper: Artan deplasman kontrolü
- Japonya'da yaygın
- Örnek: Kansai Havalimanı
2. Damper + TMD
- Yapısal damper + tepe TMD
- Yüksek bina için ideal
- Örnek: Taipei 101
3. İzolasyon + TMD
- Rijit binada izolasyon
- Üst kat rüzgâr için TMD
- Nadir kullanım
Türkiye'deki Uygulamalar
Taban İzolatörü
- Esenler Devlet Hastanesi
- Kocaeli Devlet Hastanesi
- Atatürk Havalimanı Terminal 2
- Yeni hastane kompleksleri
Sismik Damper
- Galata Port
- Yeni stadyumlar (Galatasaray NEF)
- Bankaların veri merkezleri
Test ve Onaylar
İzolatör Testi
- Prototype test: Her lot başı
- Production test: Üretilen her izolatör
- Aging test: 50 yıl simülasyonu
Damper Testi
- Dinamik yük testi: Her batch
- Döngüsel test: Deprem simülasyonu
- Performans sertifikası: Üretici laboratuvar
TBDY 2018 Bölüm 12
Her iki sistem için:
- Zorunlu dinamik analiz (ZTH)
- 7+ spektruma uygun deprem kaydı
- Peer review önerilir
- Test sertifikası zorunlu
- Periyodik inceleme (yılda 1)
Sık Sorulan Sorular
Hangisi daha iyi? "Daha iyi" yok — bina tipi ve amaca göre değişir. Hastane için izolatör, yüksek konut için damper tercih edilir.
İkisini birden kullanmak mantıklı mı? Büyük, önemli projelerde evet. Normal binada masraf gereksiz.
Eski binada hangisi uygulanır?
- Tarihî bina → Taban izolatörü (jack ile)
- Normal eski bina → BRB (çapraz eklemek)
- Hastane güçlendirme → Viskoz damper
İlgili
Son güncelleme: 22 Nisan 2026 · Kaynaklar: TBDY 2018 Bölüm 12, ASCE 7-16, FEMA 451.
