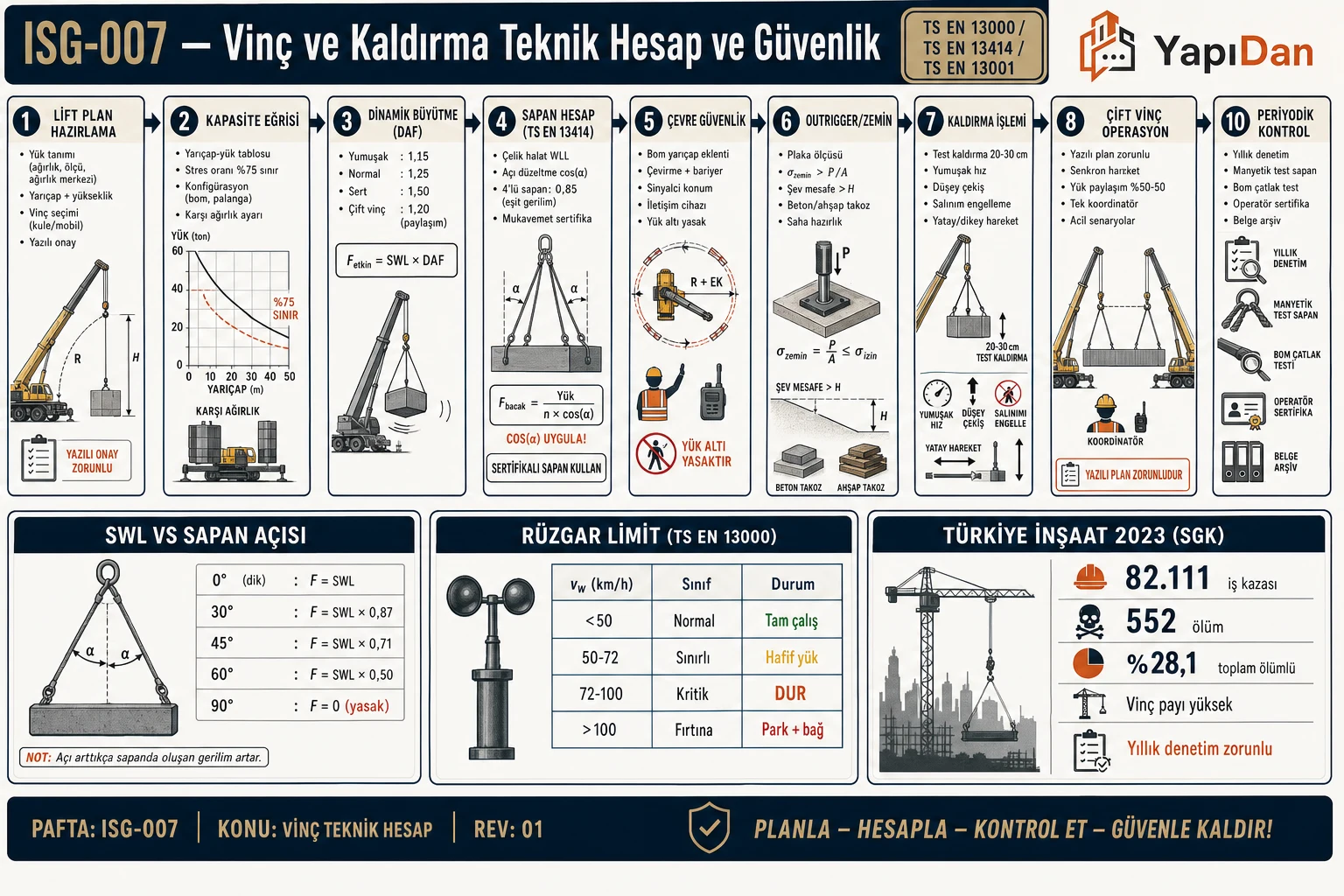

Vinç ve Kaldırma Operasyonları — Teknik Hesap ve Güvenlik

Vinç ve kaldırma operasyonları, inşaat şantiyelerinde en yüksek riskli faaliyetler arasında yer alır. SGK iş kazası istatistiklerinde inşaat sektörü ölümlü kazalarda en yüksek paya sahip sektörlerden biri olup, bu kazaların önemli bir bölümü kaldırma operasyonlarından kaynaklanmaktadır. Bu makale, TS EN 13000:2012, TS EN 13414-1:2003+A2, TS EN 13001-2:2011 ve 6331 Sayılı İSG Kanunu çerçevesinde kaldırma operasyonlarının mühendislik temellerini, güvenli çalışma limitlerini ve Türkiye'ye özgü saha koşullarını bilimsel standartlarda ele almaktadır.

1. Yasal Çerçeve

Vinç ve kaldırma operasyonlarına ilişkin temel yasal düzenlemeler şöyledir:

Saha Notu: Mevzuat yazılı kaldırma planı için tonaj eşiği vermez; İş Ekipmanları Yönetmeliği EK-II madde 3.2.5 bütün kaldırma işlerinin planlanmasını ve gözetim altında yürütülmesini ister. Ağır, çift vinçli, enerji hattı yakınındaki veya operatörün yükü göremediği kaldırmalarda planın yazılı ve hesaplı hazırlanması iyi uygulamadır.

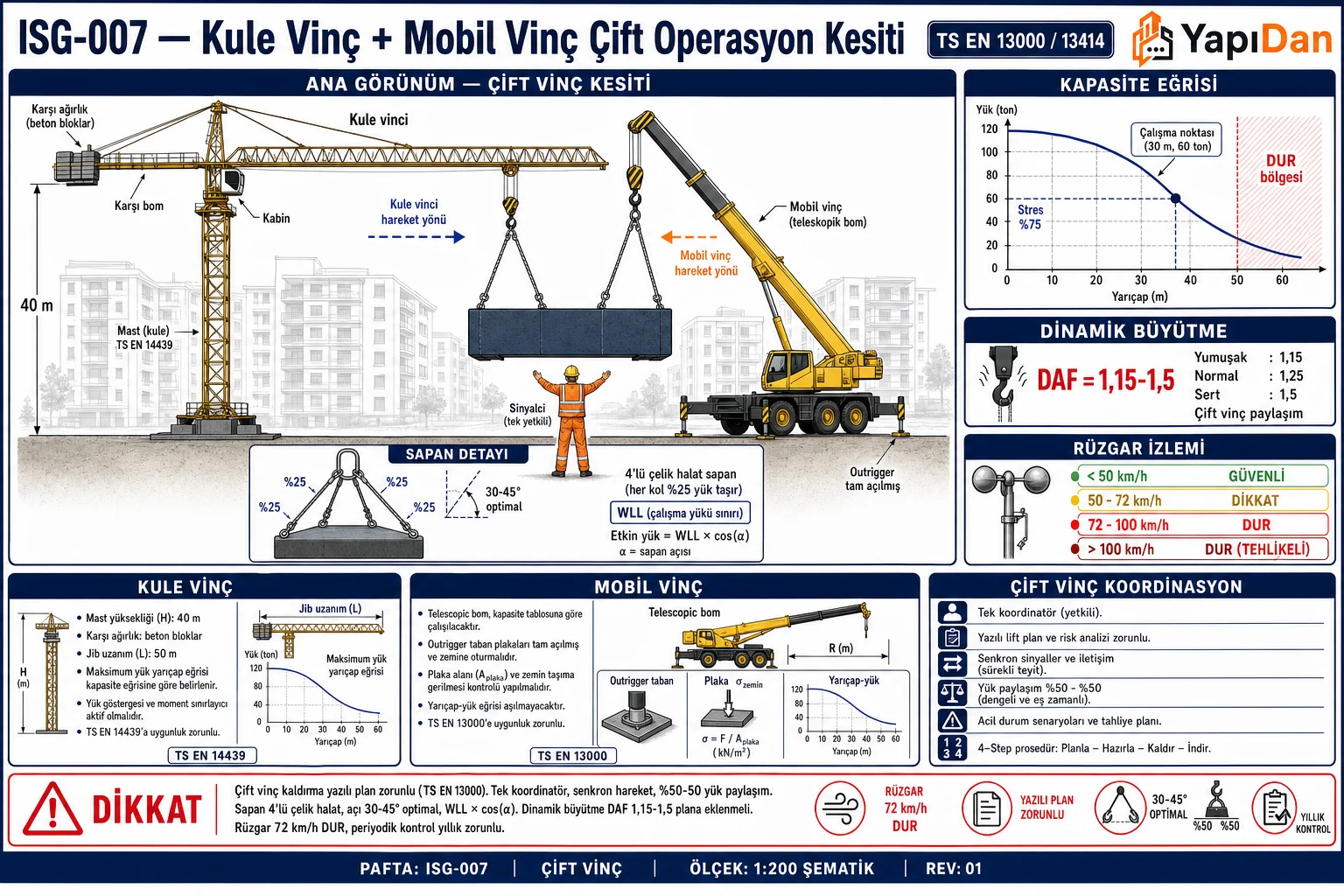

2. Vinç Türleri ve Uygulama Alanları

Türkiye inşaat sektöründe kullanılan başlıca vinç türleri kapasiteleri ve standartlarıyla aşağıda özetlenmiştir:

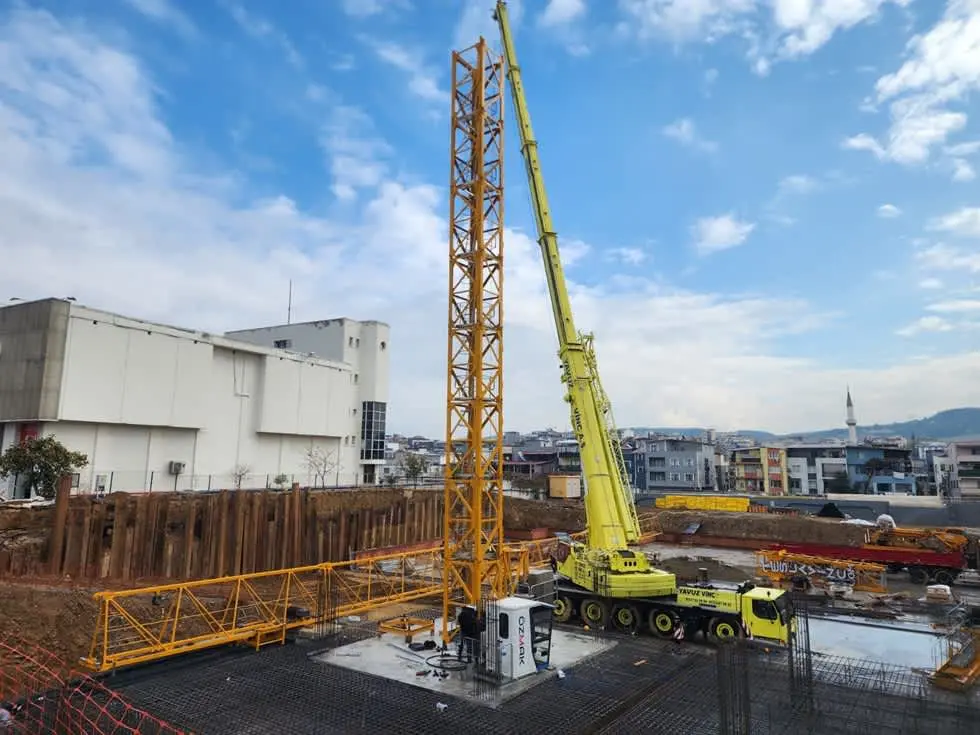

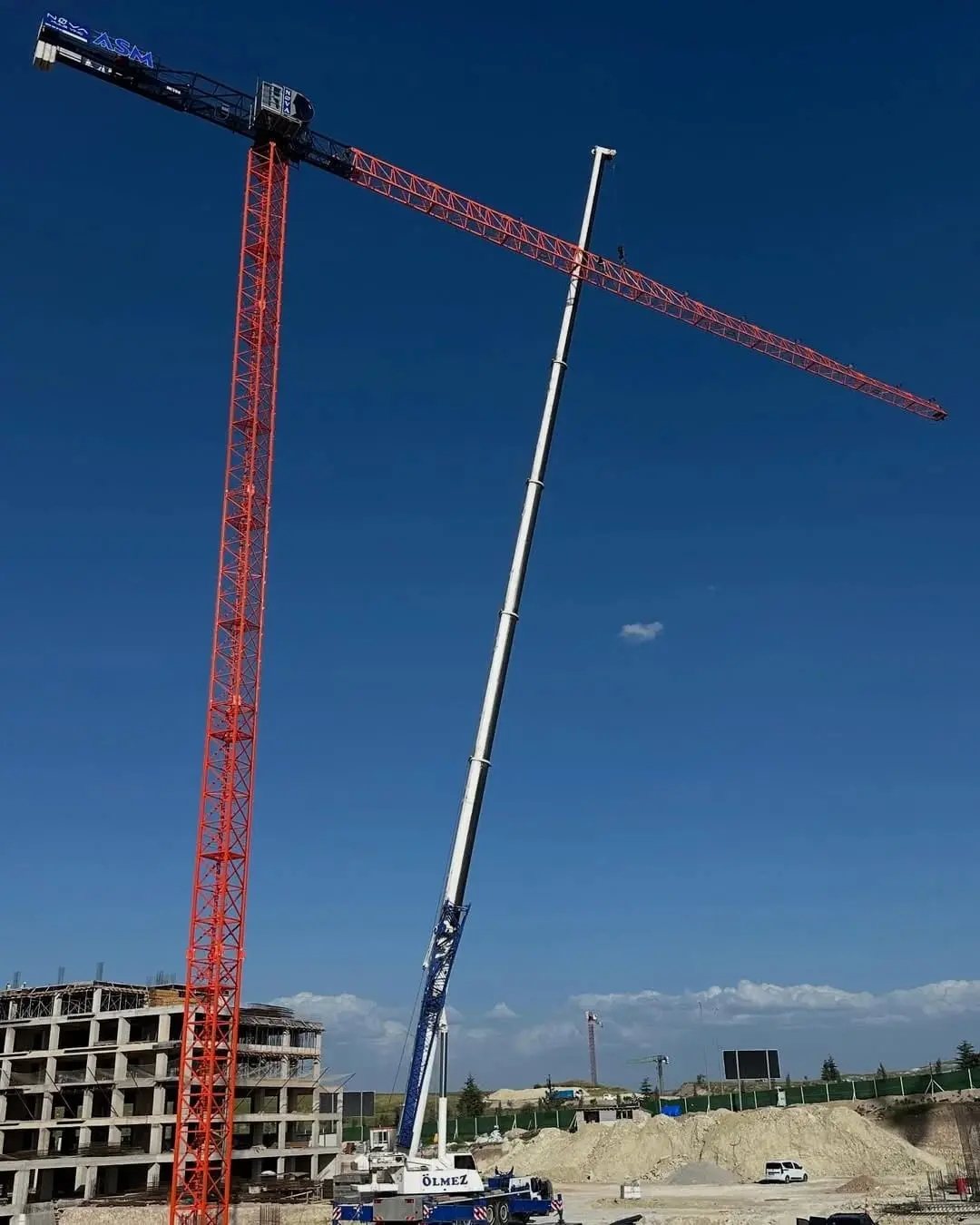

Yüksek katlı konut projelerinde genellikle 8–10 t kapasiteli kule vinçler kullanılır. Kule vinç temeli, üreticinin verdiği temel yükleri ve sahanın zemin etüdü verileriyle ayrıca projelendirilir; TBDY 2018 binaların deprem etkisi altında tasarımı için uygulanır (Madde 1.1.1) ve kule vinç temeline özel hüküm içermez. İş Ekipmanları Yönetmeliği EK-II madde 3.1.1'e göre yük kaldıran seyyar veya sökülüp takılabilir ekipman, zemin özellikleri dikkate alınarak bütün kullanım şartlarında sağlam ve kararlı biçimde kullanılır.

3. Kaldırma Kapasitesi Hesabı

3.1 Güvenli Çalışma Yükü (SWL)

Güvenli Çalışma Yükü (SWL / WLL — Working Load Limit), üretici tarafından belirlenen maksimum çalışma yüküdür. Bu değer; minimum kopma yükünün güvenlik faktörüne bölünmesiyle elde edilir:

$$SWL=\frac{MBL}{SF}$$

Burada:

• $MBL$ = Minimum Kopma Yükü (kN)
• $SF$ = Kullanım (güvenlik) katsayısı; çelik halat sapanlarda yaygın değer 5'tir, kesin değer ürün standardı ve üretici sertifikasından alınır

Brüt yük, üreticinin yük tablosundaki kapasiteyi hiçbir durumda aşmamalıdır. Birçok işveren prosedürü kritik kaldırmalarda kapasitenin belirli bir oranını (ör. %75–85) üst sınır olarak kullanır; bu oran mevzuat değeri değildir ve kaldırma planında belirtilir.

Saha Notu: Türkiye şantiyelerindeki en sık hatalardan biri sapan ve kanca ağırlıklarının yük hesabına dahil edilmemesidir. Kanca bloğu 500–1.500 kg ağırlığa sahip olabilir ve brüt yüke mutlaka eklenmesi gerekir.

3.2 Kaldırma Momenti

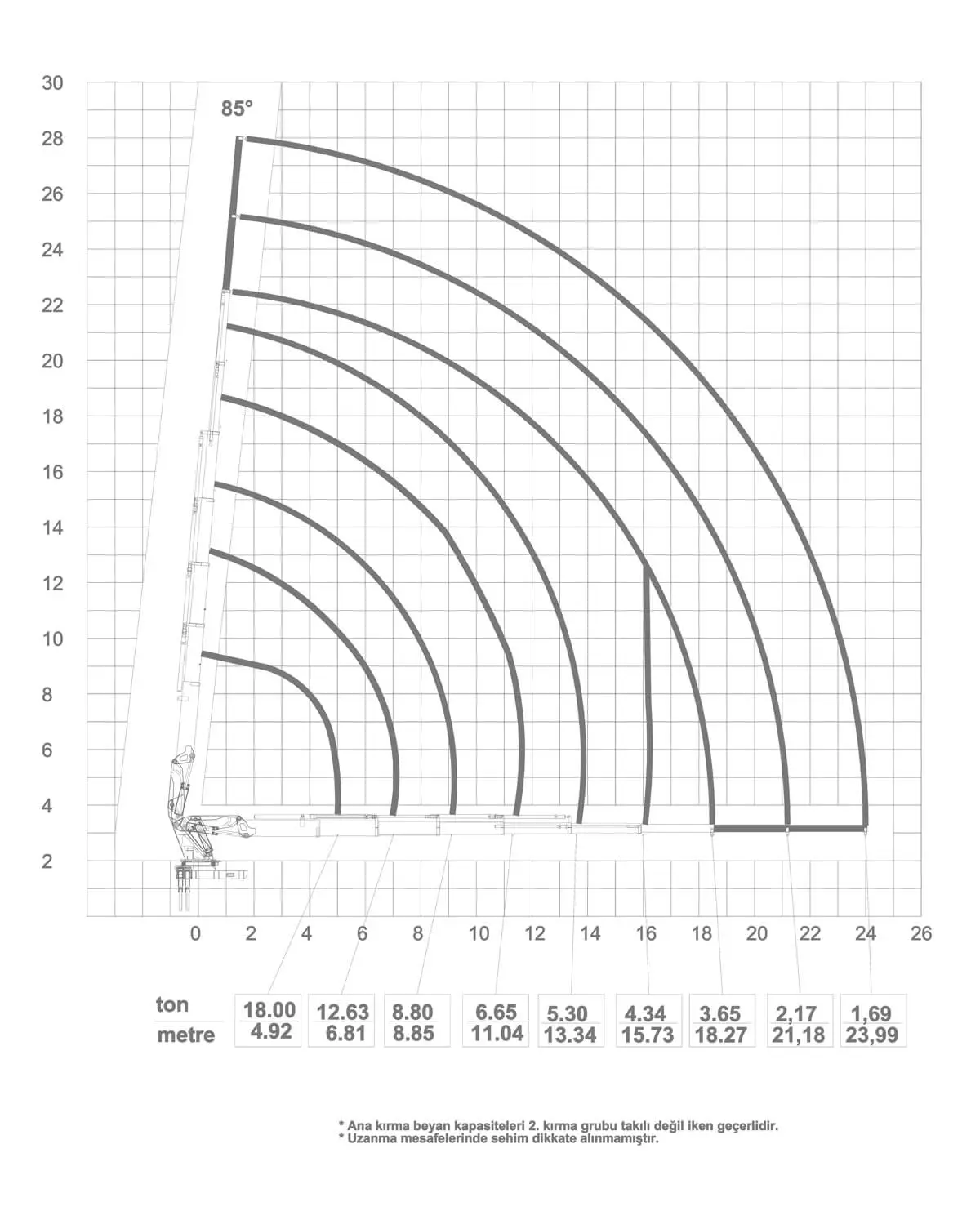

Mobil vinçlerde kaldırma kapasitesi bom uzunluğu ve operasyon yarıçapına bağlıdır; bom uzatıldıkça kaldıraç kolu uzar ve kapasite düşer:

$$M_{kaldırma}=W\cdot R$$ $$M_{devirici}=W_{toplam}\cdot R_{toplam}-W_{kontra\breve{g}ırlık}\cdot R_{kontr}$$

Devrilme güvenliği koşulu:

$$M_{stabilite}\ge \frac{M_{devirici}}{GF}$$

Burada $GF$ = güvenlik faktörüdür. Vinç devrilme güvenliği, üreticinin yük tablosundaki kapasitelerde zaten gözetilir; sahada yük tablosu dışına çıkılmaz. Aşağıdaki öğretici hesapta $GF\ge 1,5$ kabulü kullanılmıştır.

3.3 Dinamik Büyütme Faktörü

Hızlı kaldırmalarda yükün ivmelenmesi vincin yapısal elemanlarına statik yükün üzerinde ek etki oluşturur. Vinç tasarım standardı TS EN 13001-2 bu etkiyi kaldırma sınıfına ve kaldırma hızına bağlı dinamik katsayılarla hesaba katar; bu katsayılar vinç tasarımında kullanılır ve üreticinin yük tablosu kapasitelerine yansıtılmıştır. Öğretici hesaplarda ek bir dinamik katsayıyla çalışılabilir:

$$W_{dinamik}=\varphi \cdot W_{statik}$$

Tablodaki değerler öğretici yaklaşık değerlerdir; standart değerleri değildir. Sahada esas alınan sınır, üreticinin yük tablosudur; hızlı veya ani kaldırma ve ani durdurma dinamik etkileri artırır.

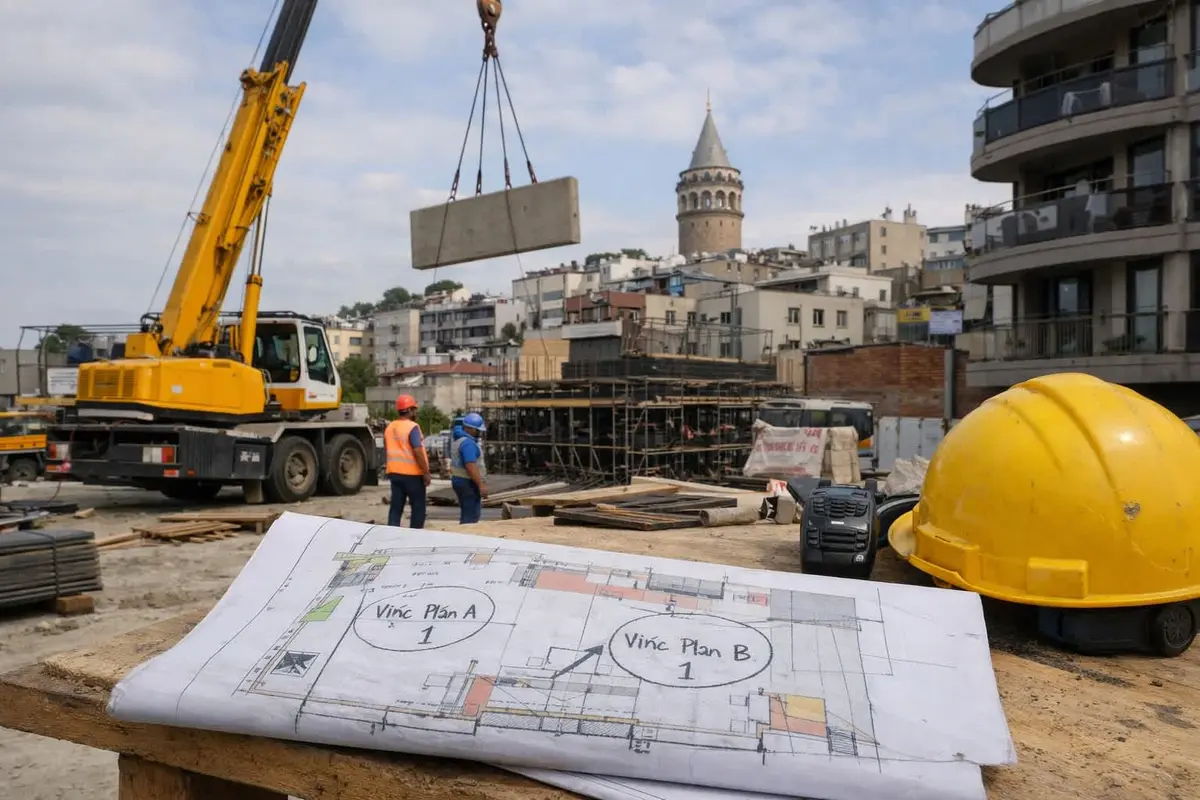

4. Kaldırma Planı (Lift Plan)

Kaldırma planı, karmaşık veya kritik operasyonlar öncesinde hazırlanması gereken teknik belgedir. 6331 Sayılı İSG Kanunu Madde 4 işverene risk değerlendirmesi yapma ve gerekli tedbirleri alma yükümlülüğü verir; İş Ekipmanları Yönetmeliği EK-II madde 3.2.5 ise bütün yük kaldırma işlerinin uygun şekilde planlanmasını ve gözetim altında yürütülmesini ister. Mevzuatta tonaja bağlı bir yazılı plan eşiği yoktur.

Bir kaldırma planı şu başlıkları kapsamalıdır:

1. Genel bilgiler — Proje, tarih, operatör ve vinç sorumlusu bilgileri
2. Yük tanımı — Net ağırlık (kg), boyutlar, ağırlık merkezi konumu
3. Vinç seçimi — Model, seri no., sertifika no., son periyodik kontrol tarihi
4. Kapasite kontrolü — SWL × kullanım yüzdesi (≤ %85 kritik kaldırmada)
5. Takım donanımı — Halat, kanca, sapan hesabı (TS EN 13414-1:2003+A2)
6. Operasyon yarıçapı ve bom açısı — Üretici yük çizelgesiyle kesiştirme
7. Zemin değerlendirmesi — Taşıma kapasitesi, destek plakası ihtiyacı
8. Tehlike tanımlaması — Enerji hatları, bitişik yapılar, rüzgar durumu
9. İletişim planı — Banksman ile iletişim protokolü
10. Acil durum prosedürü — Toplantı noktaları, sorumlular

Saha Notu: Kule vinç temeli, üretici temel yükleri ve zemin etüdü verileriyle projelendirilir. TBDY 2018 binaların deprem etkisi altında tasarımı için uygulanır ve vinç temellerine özel hüküm içermez; sahanın yerel zemin sınıfı ise TBDY 2018 Tablo 16.1'e göre $(V_S{)}_{30}$, $(N_{60}{)}_{30}$ veya $(c_u{)}_{30}$ değerlerinden belirlenir (ZA–ZF).

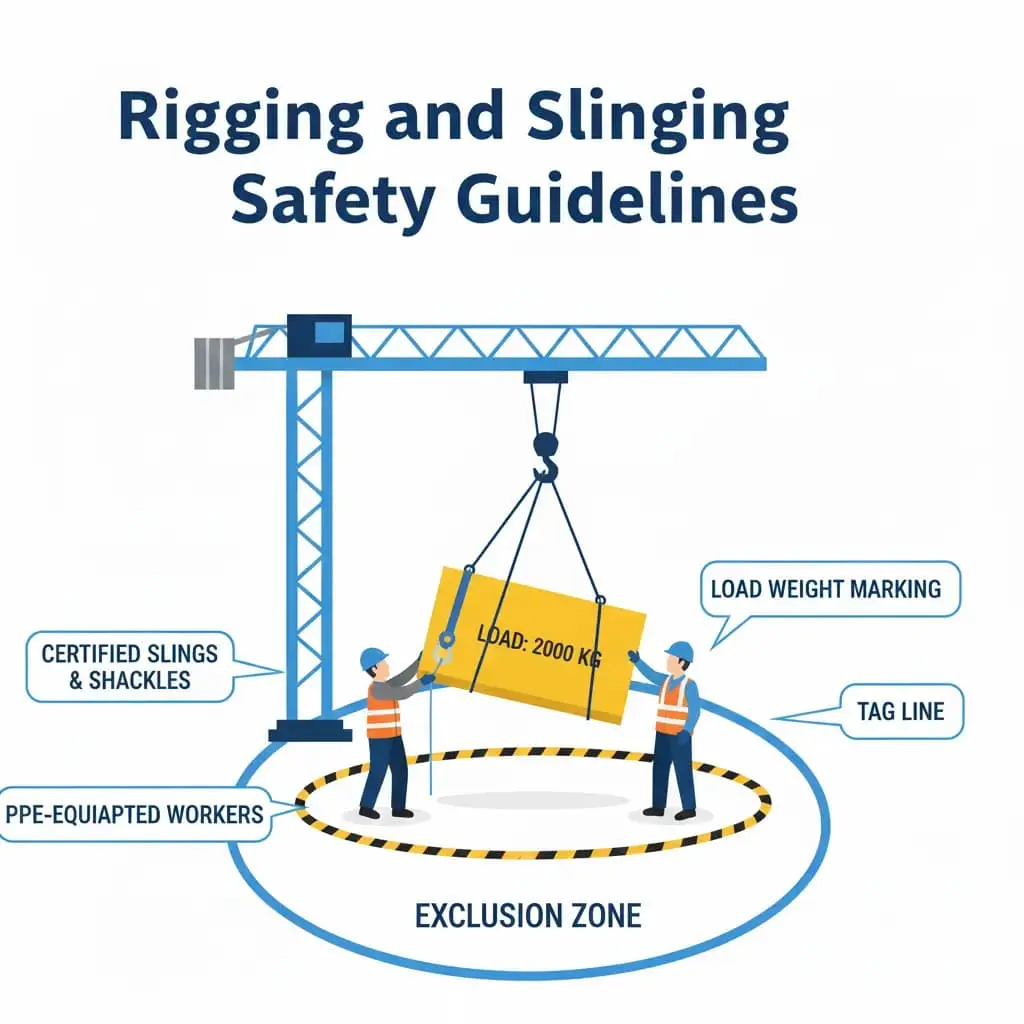

5. Sapan ve Takım Donanımı Hesabı

5.1 Sapan Çalışma Yük Sınırı

Tek kollu düz kaldırmada çelik halat sapanın çalışma yük sınırı, halatın minimum kopma kuvvetinin (MBL) kullanım katsayısına bölünmesiyle bulunur:

$$WL{L}_{sapan}=\frac{MBL}{Z_p}$$

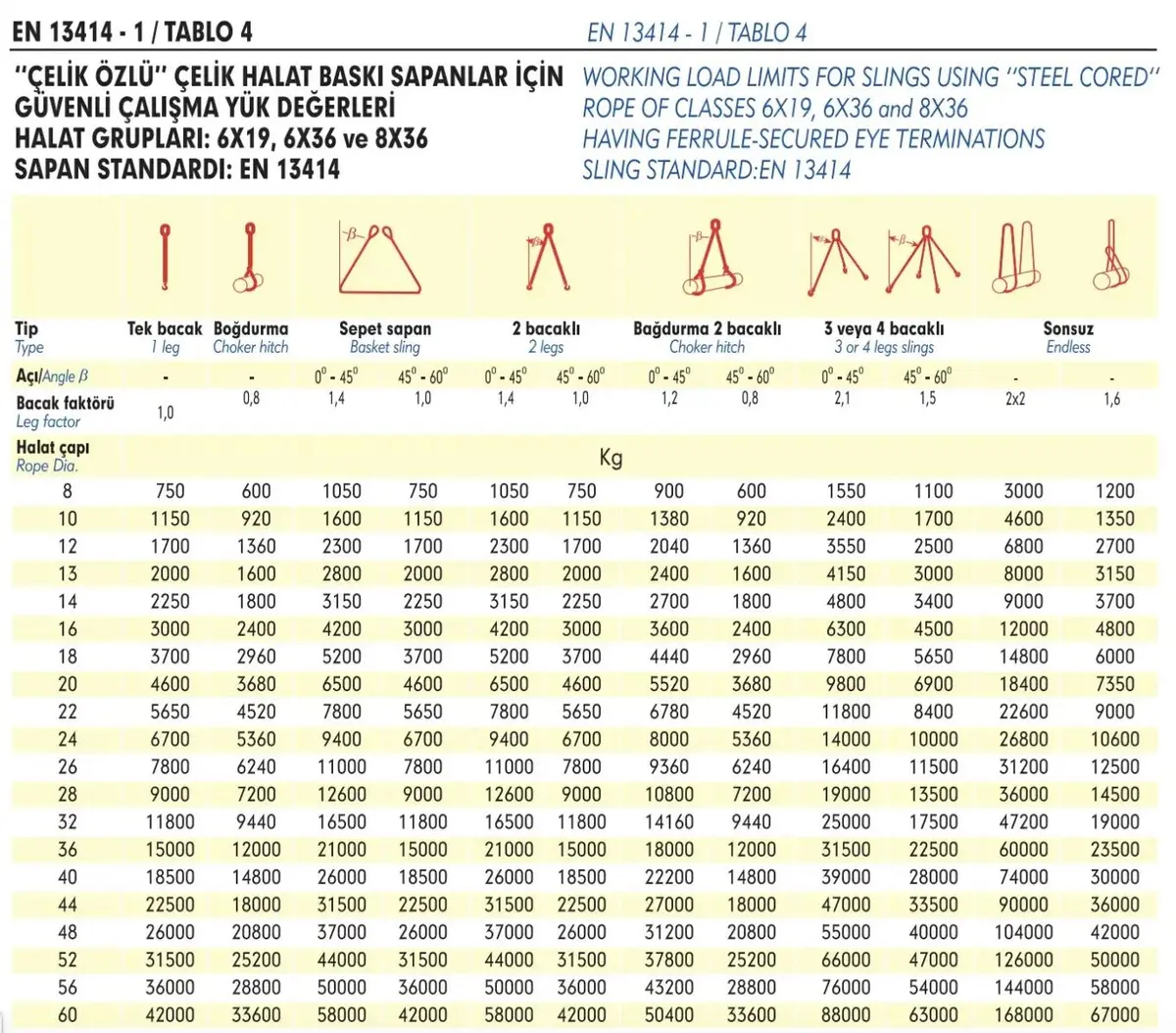

Burada $MBL$ = halatın minimum kopma kuvveti (halat sertifikasından), $Z_p$ = kullanım katsayısı (çelik halat sapanlarda yaygın değer 5). Halat çapının dairesel alanı ile tel kopma dayanımının çarpımı kopma kuvveti yerine kullanılmaz.

5.2 Çok Kollu Sapan — Açı Faktörü

İki kollu sapanda her kol, toplam yükün yarısını taşımak yerine sapan açısına göre daha büyük bir kuvvet taşır. Açı arttıkça kol kuvveti dramatik biçimde yükselir:

$$T_{kol}=\frac{W}{2\cdot \cos \alpha }$$

Burada $\alpha$ = sapan kolunun düşey eksenle yaptığı açı.

Kural: Çok kollu sapanlarda çalışma yük sınırı kol açısına göre azaltılır; kol açısı $\alpha$ 60°'yi (kollar arası 120°) aşmamalıdır. 45° ile 60° arasında kullanım, sapan etiketinde ve üretici tablosunda bu aralık için verilen azaltılmış çalışma yük sınırıyla yapılır.

5.3 Yatay Mesafe Hesabı

Çok kollu sapanda kol uzunluğu $L_s$ ve kaldırma noktaları arası yatay mesafe $d$ bilindiğinde açı şöyle hesaplanır:

$$\cos \alpha =\frac{\sqrt{L_s^2-d^2}}{L_s}$$

Saha Notu: Türkiye şantiyelerinde renk kodlu polyester sapanlar da yaygın kullanılmaktadır (TS EN 1492-1 renk kodlaması; tek kollu düz kullanım WLL'si). Yaygın renk kodu: mor = 1 t, yeşil = 2 t, sarı = 3 t, gri = 4 t, kırmızı = 5 t, kahverengi = 6 t, mavi = 8 t, turuncu = 10 t. Etiket ve sertifika bulunmayan sapanlar kullanılmadan önce karantinaya alınmalı ve yetkin kişi tarafından değerlendirilmelidir.

6. Güvenli Mesafeler

6.1 Elektrik Hatlarına Güvenli Mesafe

Yapı İşlerinde İSG Yönetmeliği Ek-4 (B) madde 15(b)'ye göre yapı alanının yakınından enerji nakil hatları geçiyorsa yeterli güvenlik mesafesi bırakılır; mesafe belirlenirken hat tellerinin rüzgârda salınımı da hesaba katılır. Mevzuat vinçler için sayısal bir yaklaşma mesafesi tablosu vermez; aşağıdaki değerler yaygın kullanılan yol gösterici değerlerdir ve hat gerilimine göre ilgili elektrik dağıtım şirketiyle doğrulanmalıdır:

Saha Notu: Operasyon öncesi alandaki enerji hatları belirlenip işaretlenmeli ve hat gerilimi ilgili elektrik dağıtım şirketinden yazılı olarak teyit edilmelidir. Yeterli mesafe bırakılamıyorsa hattın güzergâhının değiştirilmesi veya akımının kesilmesi için ilgili kurum ve kuruluşlardan onay ve izin alınır (Yapı İşlerinde İSG Yönetmeliği Ek-4 (B) md. 15(a)-(b)).

6.2 Rüzgar Hızı Sınırlamaları

Rüzgâr hızı sınırları vinç tipine, bom uzunluğuna ve yükün rüzgâr alanına göre üreticinin yük tablosunda ve kullanım kılavuzunda verilir; tek bir sabit değer yoktur. İş Ekipmanları Yönetmeliği EK-II madde 3.2.7'ye göre hava şartları güvenli kullanımı engelleyecek biçimde bozulduğunda kılavuzsuz yük kaldıran ekipmanların açık havada kullanılması durdurulur ve devrilmeyi önleyecek tedbirler alınır. Kule vinçlerde çalışma dışı durumda döner kısmın rüzgâra göre serbest dönebilmesi (fırıldak konumu) üretici talimatına göre uygulanır.

Kule vinçlerde rüzgâr ölçümü ve alarm sistemi gereksinimi, ilgili vinç standardı, üretici talimatı ve şantiye risk değerlendirmesine göre doğrulanmalıdır.

7. Sertifikasyon ve Periyodik Kontrol

İş Ekipmanları Yönetmeliği EK-III madde 2.2.1.1'e göre genel kural olarak statik test katsayısı elle işletilen kaldırma ekipmanı ve aksesuarlarında 1,5, diğerlerinde 1,25; dinamik test katsayısı 1,1'dir. Test yükü, yetkili kişi tarafından ilgili standart ve ekipmanın çalışma prensibi değerlendirilerek belirlenir.

Kule vinç operatörü sertifikasyonu MYK Seviye 3 (09UMS0014-3) kapsamındadır. Periyodik kontrol raporlarının işyerinde erişilebilir tutulması gerekir.

8. Türkiye'ye Özgü Saha Koşulları

8.1 Deprem Riski

Türkiye'de deprem tehlikesi yüksektir; harita spektral ivme katsayıları sahanın koordinatına göre Türkiye Deprem Tehlike Haritalarından alınır (TBDY 2018 Madde 2.3.2.1). Kule vinç temellerinin deprem etkisi altında değerlendirilmesi için TBDY'de özel hüküm yoktur; bu değerlendirme üretici talimatı ve temel tasarımcısının kabulleriyle yapılır. Yumuşak zeminlerde (ZD–ZE) yerel zemin etkisi deprem hareketini büyütebilir.

8.2 Bölgesel İklim Koşulları

9. Banksman İletişim Protokolü

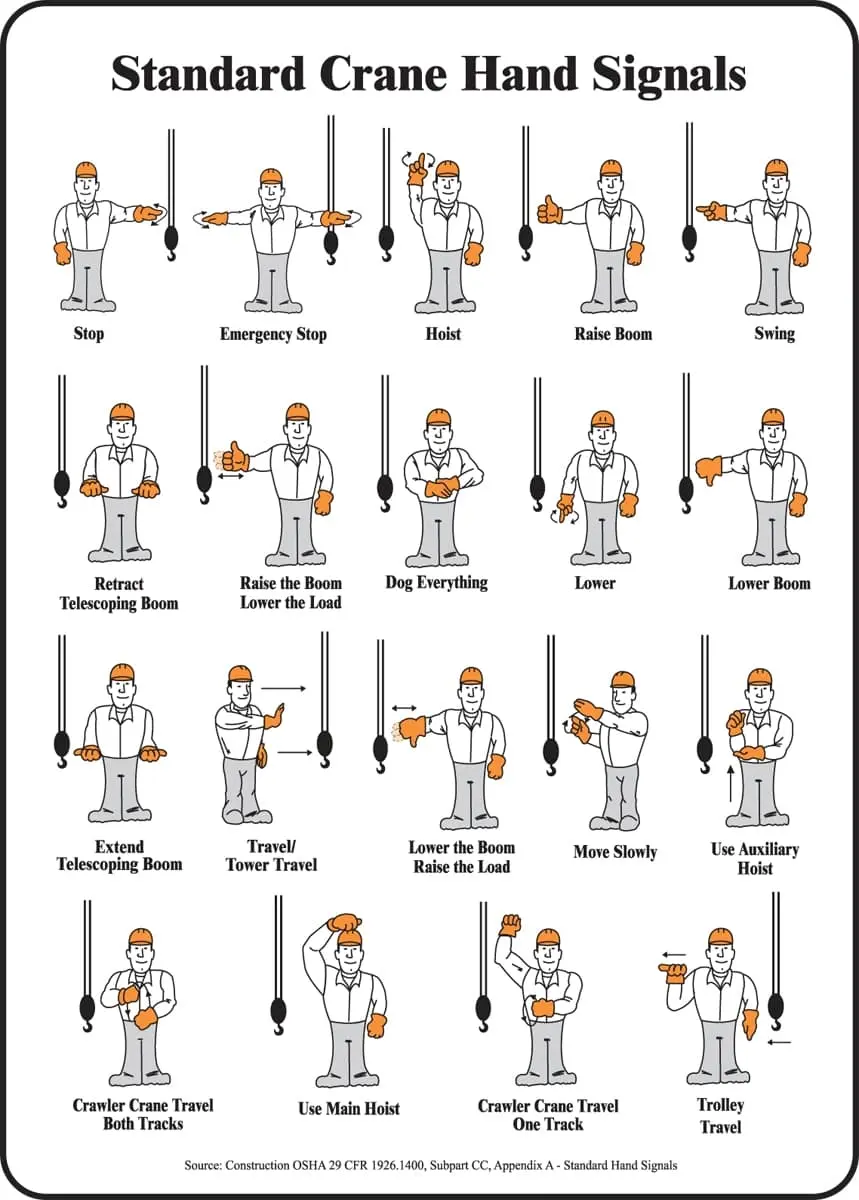

Operatör yük yolunun tamamını göremiyorsa operatöre yol gösterecek, bu konuda eğitimli ve deneyimli bir işaretçi (banksman) görevlendirilir (İş Ekipmanları Yönetmeliği EK-II madde 3.2.3). Tüm kaldırma ekibi el sinyallerini bilmeli ve iletişim kopukluğunu önlemek için telsiz gibi yedek iletişim kanalı hazırda tutulmalıdır.

10. Örnek Hesaplar

Örnek 1: SWL Hesabı ve Kapasite Kontrolü

Veri: MBL = 1.200 kN, SF = 5, net yük $W_{net}$ = 18.000 kg, kanca bloğu $W_{kanca}$ = 800 kg, sapan $W_{sapan}$ = 200 kg.

SWL hesabı (öğretici; halat/sapan için MBL / kullanım katsayısı):

$$SWL=\frac{MBL}{SF}=\frac{1200\text{ kN}}{5}=240\text{ kN}=24.480\text{ kg}$$

Brüt yük:

$$W_{br\ddot{u}t}=W_{net}+W_{kanca}+W_{sapan}=18.000+800+200=19.000\text{ kg}$$

Kapasite kontrolü (kritik kaldırma, %85 kuralı):

$$W_{izin}=SWL\times 0,85=24.480\times 0,85=20.808\text{ kg}$$ $$W_{br\ddot{u}t}=19.000\text{ kg}<W_{izin}=20.808\text{ kg}\Rightarrow \text{GU¨VENLI}$$

Kullanım yüzdesi: $19.000/24.480=\%77,6$ — %85'in altında, operasyon onaylanır.

Örnek 2: İki Kollu Sapanda Kol Kuvveti

Veri: Çelik boru ağırlığı $W$ = 8.000 kg, iki kollu çelik halat sapan, kol uzunluğu $L_s$ = 3,0 m, kaldırma noktaları arası yatay mesafe $2d$ = 3,0 m → $d$ = 1,50 m.

Açı hesabı (TS EN 13414-1:2003+A2):

$$\cos \alpha =\frac{\sqrt{L_s^2-d^2}}{L_s}=\frac{\sqrt{9,00-2,25}}{3,0}=\frac{2,598}{3,0}=0,866$$ $$\alpha =\arccos (0,866)=30°$$

Kol kuvveti:

$$T_{kol}=\frac{W}{2\cdot \cos \alpha }=\frac{8.000}{2\times 0,866}=\frac{8.000}{1,732}=4.619\text{ kg}\approx 4,62\text{ t}$$

Sapan seçimi: Her kolun çalışma yük sınırı en az 4.619 kg olmalıdır. Sapan, bu değeri 30° kol açısında karşılayan WLL'ye sahip olacak şekilde üreticinin etiketi ve sertifikasındaki tablodan seçilir; halat çapı bu tablodan okunur.

Açı kontrolü: $\alpha =30°\le 45°$ — güvenli. İki kol arası açı: $2\alpha =60°\le 120°$ — uygun.

Örnek 3: Mobil Vinç Devrilme Güvenliği ve Zemin Basıncı

Veri (öğretici): Vinç öz ağırlığı $W_v$ = 35.000 kg (ağırlık merkezi dönme ekseninin 1,2 m gerisinde), karşı ağırlık $W_k$ = 8.000 kg (dönme ekseninin 4,5 m gerisinde), kaldırılan yük $W$ = 12.000 kg, operasyon yarıçapı $R$ = 8,0 m, öğretici dinamik katsayı $\varphi$ = 1,20, outrigger açıklığı $b$ = 6,0 m (devrilme kenarı dönme ekseninden $b/2$ = 3,0 m uzakta), izin verilen zemin gerilmesi $q_{allow}$ = 150 kPa (öğretici kabul). Bom ağırlığı basitlik için ihmal edilmiştir.

Dinamik yük:

$$W_{din}=\varphi \cdot W=1,20\times 12.000=14.400\text{ kg}$$

Deviren moment (outrigger devrilme kenarına göre):

$$M_d=W_{din}\cdot (R-b/2)=14,4\times (8,0-3,0)=72,0\text{ t⋅m}$$

Dengeleyen moment:

$$M_s=W_v\cdot (1,2+3,0)+W_k\cdot (4,5+3,0)=35\times 4,2+8\times 7,5=147,0+60,0=207,0\text{ t⋅m}$$

Devrilme güvenliği (outrigger tam açık):

$$GF=\frac{M_s}{M_d}=\frac{207,0}{72,0}=2,88\ge 1,5\Rightarrow \text{o¨g˘retici kabule go¨re yeterli}$$

Outrigger kapalı ya da kısmen açık olduğunda devrilme kenarı dönme eksenine yaklaşır; deviren moment kolu büyür, dengeleyen moment kolu küçülür. Bu nedenle kaldırma yalnız üreticinin o destek konumu için verdiği yük tablosuna göre yapılır.

Zemin basıncı kontrolü (4 outrigger ayağı, 0,5 m × 0,5 m = 0,25 m² varsayımı; toplam yükün dört ayağa eşit dağıldığı öğretici kabulüyle — gerçek en büyük ayak tepkisi yük yönüne göre daha büyüktür ve üreticinin ayak tepkisi değerleri kullanılmalıdır):

$$q=\frac{(35.000+12.000+8.000)\times 9,81}{4\times 0,25}\approx 539\text{ kPa}>150\text{ kPa}\Rightarrow \text{Plaka/zemin yayma o¨nlemi gerekli olabilir; geoteknik kontrol yapılmalı!}$$

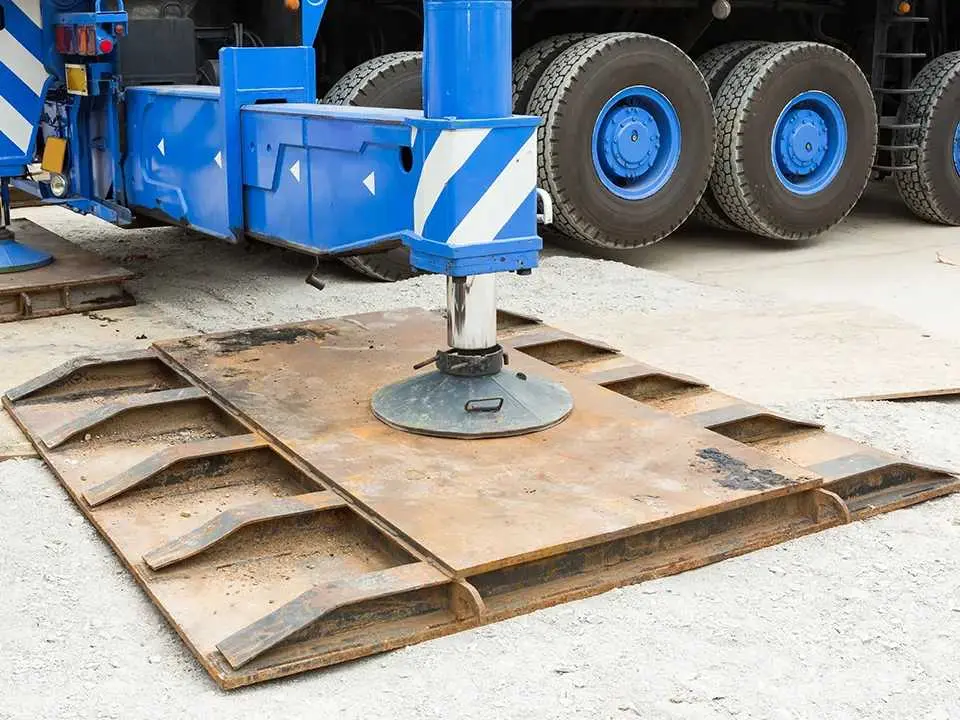

Gerekli plaka alanı (outrigger başına):

$$A_{plaka}=\frac{(55.000/4)\times 9,81}{150.000}\approx 0,90{\text{ m}}^2\Rightarrow \text{min. }0,95\text{ m}\times 0,95\text{ m c¸elik plaka}$$

Saha Notu: Türkiye şantiyelerinde bu hesap sıkça atlanmaktadır. Yumuşak alüvyon zemin ($q_{allow}$ ≈ 50–80 kPa) üzerine destek ayağı plakasız kurulan vinçler devrilme riskiyle karşı karşıya kalmaktadır.

12. Sık Yapılan Hatalar

Kaynaklar ve İleri Okuma

1. TS EN 13000:2012 — Krenler — Mobil Krenler — Güvenlik. TSE, Ankara.
2. TS EN 13414-1:2003+A2 — Çelik Tel Halat Sapanları — Güvenlik. TSE, Ankara.
3. TS EN 13001-2:2011 — Vinçler — Genel Tasarım — Bölüm 2: Yük Etkileri. TSE, Ankara.
4. TS EN 14439+A2 — Krenler — Kule Krenler — Güvenlik. TSE, Ankara.
5. İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği (2013). RG 28628, 25.04.2013.
6. 6331 Sayılı İş Sağlığı ve Güvenliği Kanunu (2012). RG 28339, 18.06.2012.
7. İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği, EK-II (yük kaldırma hükümleri) ve EK-III (periyodik kontroller, Tablo-2).
8. Yapı İşlerinde İş Sağlığı ve Güvenliği Yönetmeliği (2013). RG 28786, 05.10.2013, Ek-4.
9. TBDY (2018). Türkiye Bina Deprem Yönetmeliği. T.C. Resmî Gazete, 18.03.2018.
10. FEM 1.001 (1998). Rules for the Design of Hoisting Appliances. FEM Sectoral Group Crane.
11. Neitzel, R.L., Seixas, N.S. & Ren, K.K. (2001). A review of crane safety in the construction industry. Applied Occupational and Environmental Hygiene, 16(12), 1106–1117.
12. MYK (2009). Kule Vinç Operatörü Ulusal Meslek Standardı (Seviye 3), 09UMS0014-3. Ankara.
13. SGK (2023). İnşaat Sektörü İstatistikleri 2023. Çalışma ve Sosyal Güvenlik Bakanlığı, Ankara.

Önemli Mühendislik Uyarısı: Bu içerik yalnızca bilgilendirme amaçlıdır; nihai tasarım, hesap ve uygulama kararları, güncel yönetmelikler ile proje koşulları çerçevesinde yetkili bir inşaat mühendisinin denetiminde alınmalıdır. Sayısal örnekler ve formüller genel mühendislik pratiğini yansıtır; her projenin kendine özgü zemin, yük ve çevre koşulları proje müellifince ayrıca değerlendirilmelidir.
